Как сделать музыкальный центр своими руками

Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство. Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

Стандартный путь

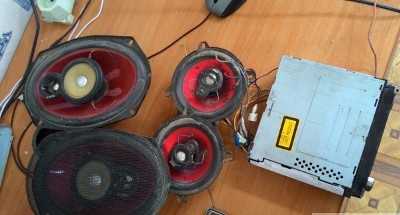

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

  • Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
  • В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
  • Установить радио, антенну для которого можно смонтировать внутри колонки.

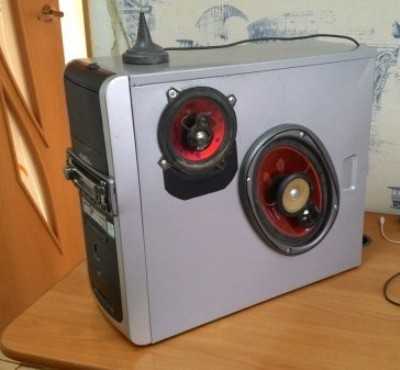

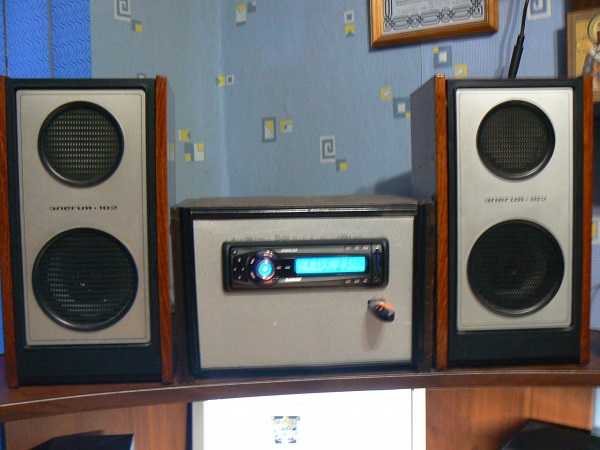

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

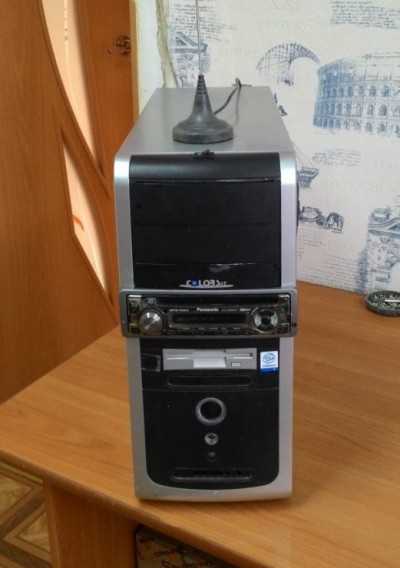

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

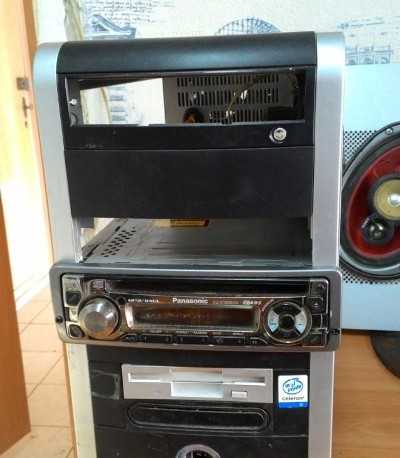

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением. Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

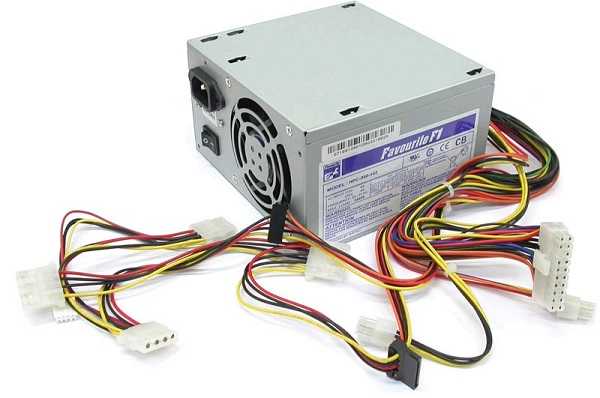

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

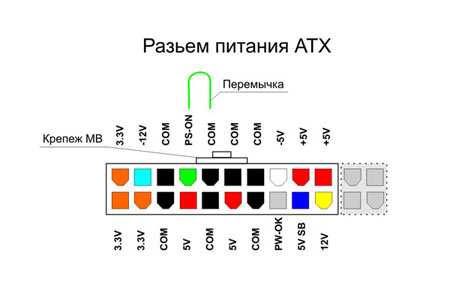

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

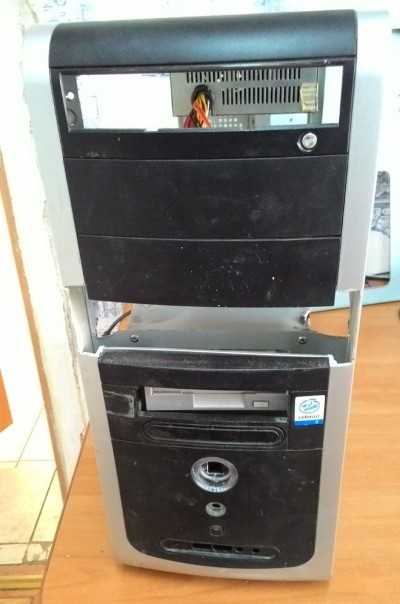

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.

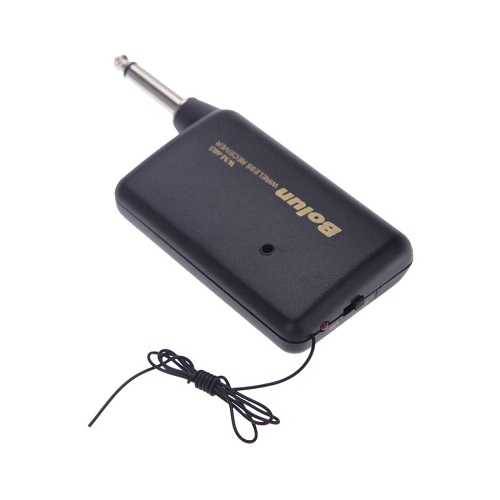

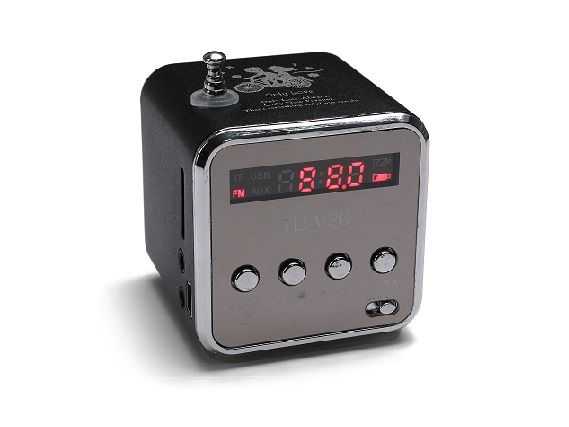

  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.

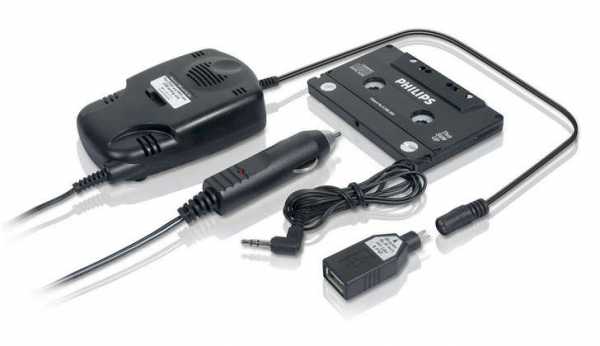

  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

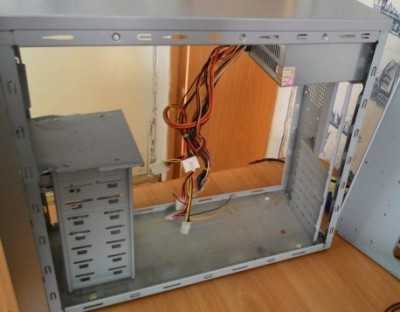

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

tehnika.expert

Автомагнитола дома, колонки своими руками. моноблок

автомагнитола дома, колонки своими руками

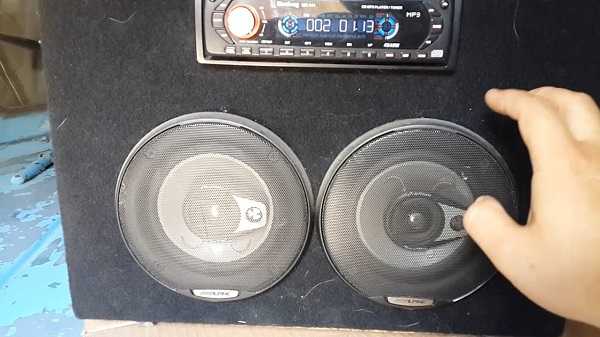

Идея создания моноблока из автомагнитолы и автоаккустики возникла, потому что музыку в машине слушать шумно, можно насладиться качеством звучания только при выключенном двигателе. Решил убрать из автомобиля эти музыкальные девайсы, а когда при случае под руку попались полки от шифоньера из ДСП, решил сделать моноблок для дома, потому как музыка в машине звучала очень неплохо и простаивать этим компонентам зря не должно.

Почитав статьи про создание АС(акустических систем), а в первую очередь выяснив возможность запитать магнитолу от блока питания ПК, узнал что запитать получится и осуществил пробное подключение блока питания ПК, магнитолы с одним динамиком. Все работает.

Почитав про конструирование АС(колонок), пошел легким путем - без расчетов, а сделать из того, что есть в наличии.
Тип колонок – оформление на месте в автомобиле (динамики на задней полке) - называется экран или щит – открытое исполнение. Звук такого исполнения наиболее качественный. Выбрал для исполнения тип ЗЯ(закрытый ящик)- попроще сделать.

Материал стенок ДСП, МДФ. фанеру нельзя, т.к. они гибкая и будет резонировать. Я использовал ДСП какую нашел бесплатно. При проектировании колонок, считайте, чем больше объем воздуха в ящике, тем лучше (мягче басы)(но лучше рассчитать).

Полку разметил таким образом, чтобы на колонки оставалось максимум объема. Сделал разметку, для пиления использовал электролобзик, затем выравнивать край можно или шкуркой руками или болгаркой с лепестковым кругом. Для соединения стенок лучше использовать евровинт мебельный.

Обязательно сделайте крепеж стенок основательным, не жалейте винтов, чтобы жесткость конструкции была на должном уровне, чтобы при большой звуковой нагрузке на стенки они не вносили своих призвуков.

После разметки под винты и просверливании отверстий под них, соберите всю конструкцию моноблока целиком со всеми винтами, для того чтобы убедится в правильности расположения креплений до основной сборки. Если все хорошо собралось, приступаем к основной сборке моноблока. Для закручивания винтов я использовал шуруповерт с шестигранником на 4 мм, который отпилил болгаркой от мебельного ключа(прямой участок ключа). Надо понимать как распределяется нагрузка внутри колонки с максимума до минимума: стенки передняя – задняя – боковые – верхняя – нижняя. При сборке все стыки промазываем силиконовым герметиком (+пистолет для тубы с герметиком). По теории закрытого ящика звуковые волны должны оставаться внутри ящика, а не просачиваться наружу через щели. Так я собрал моноблок за исключением нижней стенки, через эти отверстия я буду вставлять остальные детали.

Прикрутил динамики на место. Сначала использовал винты из комплекта к динамикам, но потом стал саморезами по дереву закручивать – они лучше в данном случае.

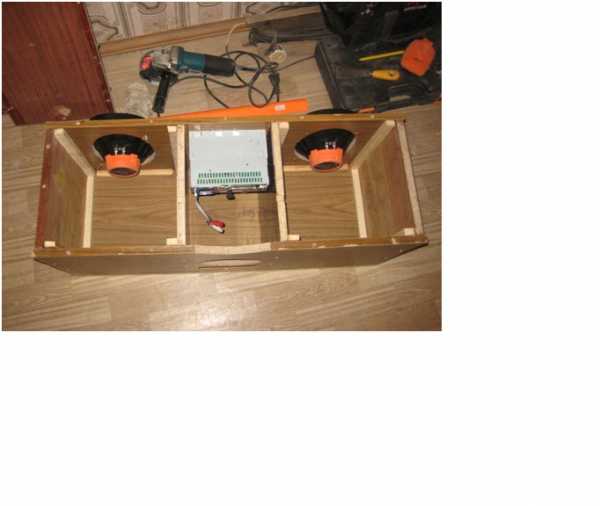

Расположение деталей у меня такое: динамики по бокам, каждый в отдельной колонке, посередине внизу магнитола, вверху сзади блок питания. Пилил лобзиком первые разы, поэтому не важно получалось.

Следующий шаг – усиление жесткости углов. Проклеиваем квадратными или треугольными штапиками на клей ПВА(у меня был вроде ПВА_М ярославский – хорошо справился). Ясно, что дерево должно быть сухое, ровное и пошкуренное.

Ставим блок питания до установки магнитолы(удобнее прикручивать крепление). Затем магнитолу.

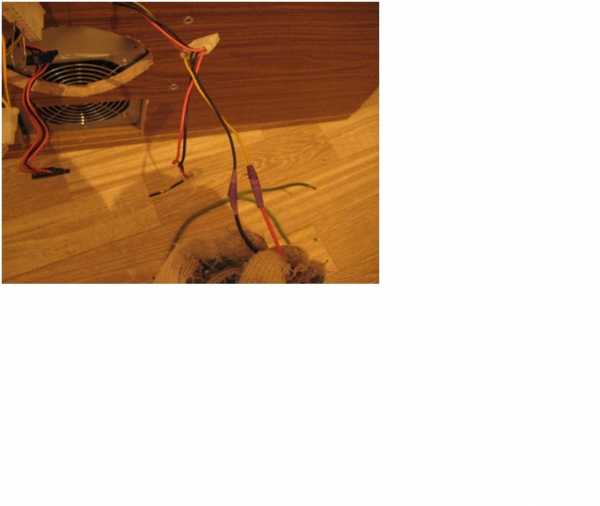

Для того чтобы блок питания от ПК заработал в нашем случае надо его стартовать. Ставим перемычку на большом коннекторе (зеленый с любым черным проводом), подойдет скрепка.

12 В возьмем от любого желтого провода. земля - любой черный. желательно проверить мультиметром. если этот блок питания вы больше не будете использовать для ПК, то лучше выбрать 3 желтых провода и 3 черных. проверив, все ли они одинаковые. соединить, увеличив сечение провода для питания. остальные провода лучше обрезать, чтобы не мешались. я не обрезал, т.к. возможно блок еще будет использоваться в ПК. Все соединения проводов лучше пропаять.

Далее советуется объем колонки заполнить звукопроницаемым материалом не касаясь диафрагмы, чтобы снизить скорость зв. волн, уменьшить нагрузку на стенки. я заполнил синтепоном, но когда проверил звучание – убрал, т.к. колонка стала яркой(много ВЧ и СЧ, НЧ стало очень мало). До укладки синтепона я ее проверял без нижней стенки. Звук – отпад! весь моноблок стоял на полу (1 фото).

Далее собрав на герметик нижнюю стенку, послушав – опять мало НЧ, лучше чем с синтепоном, но не то что было в 1е прослушивание на полу без низа. Я предположу, что пол или стол служит нижней стенкой с большой площадью + щели с низу играют роль фазоинвертера (случайного). Но однозначно звук получился самый лучший без нижней стенки на полу. Т.е. после постройки моноблока нужно регулировать звучание колонок под свои желания(с нижней стенкой или нет).

Итог. Когда закончил собирать, понял как надо было это сделать на самом деле.

  1. в задней стенке больших отверстий не надо. вентилятор блока дует изнутри наружу, поэтому тепло от магнитолы будет отведено. достаточно внизу под магнитолой 1го и посередине 2-4 отверстий на 30мм (они там были).
  2. блок питания крепите слегка внутрь, чтобы крайняя задняя точка его (кнопка) не выступала за плоскость панели, чтобы можно было ворочать ящик.
  3. магнитолу ставить только после закрепления блока питания.
  4. пользоваться саморезами по дереву при закреплении динамиков.

Затраты: клей пва 2*23, потратил на 11р, универсальный герметик 112+устройство для него 85, линейки 150, евровинт 50 шт-50р, затраты на переезды . остальное свое или бесплатно.
Выводы. Агрегат вполне работоспособен, звук приличный для этих компонентов. ящик получился тяжелый (около 30кг), переносить удобнее вдвоем. Лучше делать расчетные колонки с нормальными динамиками, но это дороже и сложнее. По электрической части в этом варианте все просто.
Для моих динамиков лучше колонка большего объема. можно сделать не моноблок, а 2 большие колонки и 1 источник с питанием и соответствующими соединениями для коммутации.
После прослушиваний поделюсь впечатлениями. С уважением, ЕА.

sdelay.tv

Как сделать магнитолу


Как вывести AUX выход на любой магнитоле своими руками?

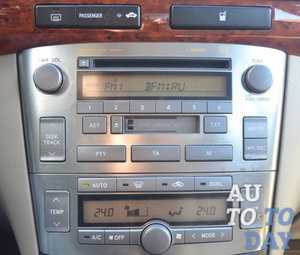

Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого - красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android - Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

  1. Подденьте декоративную планку с правого торца, после чего снимите ее.
  2. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.
  3. Снимите разъем с кнопки включения обогрева заднего стекла.
  4. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.
  5. Чтобы доступ был свободным, поднимите ручник.
  6. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.
  7. Отключите разъем от пепельницы и уберите панель.
  8. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.
  9. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.
  10. Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).
На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

  1. Снимите пару кронштейнов (на левом будет написана буква L, а на правом - R). При их снятии вам может понадобится ключ под размер болтов.
  2. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.
  3. Под панелью будет находится прокладка для изоляции, ее нужно убрать.
  4. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.
  5. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.
  6. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.
На этом процесс демонтажа и разборки закончен.
Диагностика платы

Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

  1. Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).
  2. Первый провод нужно припаять к GND (земля).
  3. Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).
  4. После припайки запишите какой провод к какому каналу присоединен.
  5. Наденьте на провода термоусадку.
Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Покл

motorsmarine.ru

как сделать, старой, звука, подключить

Сделать усилитель из магнитолы своими руками получится в домашних условиях. Изготовить новый полезный прибор из пришедшего в негодность старого устройства можно для того, чтобы новая автомагнитола не начинала заикаться при сильном повышении громкости.

Преимущества и недостатки

Плюсы и минусы полученного девайса зависят от способа, с помощью которого старая магнитола была превращена в усилитель звука.

Плюсом самодельного устройства является экономия. Не придется покупать специальное приспособление, помогающее улучшить звучание. Кроме того, данный вариант позволяет продлить срок службы оборудования, которое по каким-либо причинам стало непригодным, было частично поломано.

Достоинством является и звук, получаемый с помощью такого девайса: его качество будет столь же хорошим, как и у приобретенного в магазине. При правильном использовании срок службы может составлять несколько лет. Кроме того, в некоторых случаях для работы гаджета не потребуется подключение к розетке прикуривателя.

Некоторые варианты могут считывать различные носители с музыкальными файлами.

Есть у сделанных самостоятельно приборов и недостатки. Конструкция обладает менее надежной компановкой, чем устройства из магазина. Неудобен и часто торчащий при самостоятельной сборке кабель. Если человек собрал усилитель из автомагнитолы непрофессионально, могут появляться посторонние шумы, трески, звуки при работе. Иногда такие неприятные эффекты проявляются только про сильном увеличении громкости.

Следует помнить также, что максимальное напряжение, возможное в бортовой сети машины, не всегда оказывается достаточным, чтобы была получена максимальная мощность звукового усилителя низкой частоты. Такое затруднение устраняется с помощью подключения конденсаторов, имеющих большую емкость.

Часто в автомобили при сборке устанавливают магнитофоны, качество которых не слишком высокое. По этой причине звучание может оказаться не слишком качественным, если повысить громкость. Звук однако в данной ситуации будет плохим и без подключения самодельного усилителя.

Как сделать

Существует несколько способов переделать старую магнитолу в сабвуфер. Выбор варианта следует делать, учитывая состояние техники, наличие входов для разных переходников, собственные способности.

Для осуществления данного способа необходимо умение использовать паяльник. Можно извлечь старое приспособление для прослушивания музыки. Затем демонтируют верхнюю крышку. При этом становится виден блок для кассет. Полюсовой провод следует отпаять и изолировать: это поможет предотвратить возникновение посторонних звуков. Отрывать его не следует, поскольку техника при этом может сломаться. После этого необходимо найти, куда припаять выход AUX-IN.

Затем, чтобы сделать усилитель из автомагнитолы, следует обнаружить звуковые каналы. Для этого надо вставить кассету, на которой аудиозаписи отсутствуют, поставить проигрыватель на режим воспроизведения. После этого отвертку прижимают к проводам. При соприкосновении с каналами звука раздастся негромкий треск. Один из выходов аудиокабеля припаивается к корпусу прибора, другой к правому, а третий — к левому каналу.

Если механизмы сильно изношены, сама магнитола не может быть использована, можно извлечь из нее встроенный усилитель и использовать его для других устройств.

Из кассетного магнитофона

Такой метод позволяет сделать усилитель из магнитолы или простого магнитофона. Часто в старых устройствах отсутствует вход для USB-порта. В таком случае для подачи сигнала подойдет переходник в форме кассеты, который помещают в специальный механизм. После этого следует включить режим воспроизведения аудио на приборе. К источнику сигнала следует подключить штекер исходящего от проводника провода.

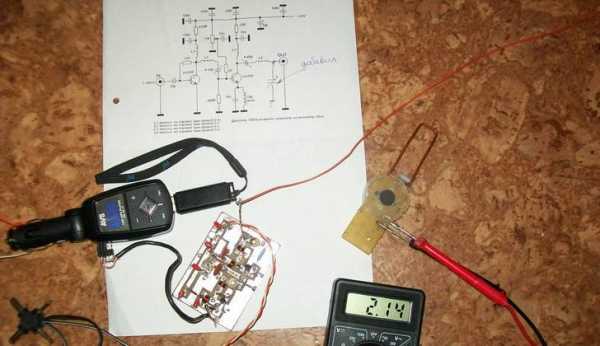

Из FM-трансмиттера

Другая методика, позволяющая из магнитолы сделать усилитель звука, предполагает наличие FM-трансмиттера, который и станет альтернативным источником звукового воспроизведения. Такой способ используется в тех случаях, когда на автомагнитоле отсутствует лоток для кассет либо же данная деталь неисправна, сломана.

Чтобы приспособление работало правильно, необходимо вставить флешку с аудиозаписями в USB-порт. Если такой отсутствует, можно использовать иной источник, подключающийся через AUX-IN. После этого в прикуривателе надо освободить место. Затем магнитолу автомобиля и трансмиттер настраивают на общую частоту.

Минусом такого варианта является постоянное нахождение в порте питания прикуривателя кабеля: зарядить в машине телефон при этом не удастся.

Из Bluetooth-адаптера

Такой вариант усилителя звука может быть использован в тех ситуациях, когда планируется прослушивание музыки с помощью планшетов, мобильных телефонов, лэптопов и прочих девайсов, на которых имеются адаптеры Bluetooth. Подключить автомагнитолу как усилитель удастся, лишь если на ней имеется порт AUX-IN: в противном случае подсоединить переходник не удастся. В некоторых ситуациях можно использовать другие виды переходников или какие-либо модуляторы FM.

autotuning.expert

Как вывести AUX выход на любой магнитоле своими руками?

Магнитола Современные автомобили полностью адаптированы под современного потребителя – начиная от автопилота, заканчивая цифровыми выходами для подключения навигатора или смартфона. Но что можно сделать из магнитолы, если там нет линейного выхода – разъема AUX? Ответ прост – сделать его самостоятельно.

Для чего нужен AUX выход

AUX выход нужен для подключения к системе смартфона или планшета, чтобы вы могли слушать музыку через автомобильные динамики. На вход идет сигнал с амплитудой 0,5 – 1 В, который под действием усилителя передается на динамики акустической системы и начинает звучать более громко.

Многие автовладельцы до сих пор не знают что такое аукс в магнитоле и есть ли он у них вообще. Такая штука очень удобная, так как с ее помощью можно не только слушать музыку. В некоторых автомобилях установлены такие системы, подключив телефон к которым, можно спокойно разговаривать с собеседником, не занимая руки. Это очень удобно, а главное – безопасно!

Что понадобиться для модернизации магнитолы

Демонтаж

Перед тем, как сделать AUX выход на магнитоле, нужно приобрести все необходимое, а именно провод и штекер. Если у вас есть старые наушники, то можно использовать и их. Самое важное – на проводе не должно быть повреждений. Проверить целостность можно посредством «прозвона» мультиметра.

У штекера любых наушников есть полоски, которые делят его на 3 части. Та часть, которая расположена у основания, она самая широкая и относится к общему проводу, которая отличается от проводников каналов (у левого канала – зеленый проводник, у правого - красный). Остальные две части штекера относятся к этим самым каналам. Также вам понадобится паяльник, припои, мультиметр и несколько часов свободного времени.

Знаете ли вы? Французская компания Parrot изобрела первую автомагнитолу на базе ОС Android - Asteroid. Это автомагнитола только по своему формату. Устройство можно считать портативным компьютером с трехдюймовым экраном, с помощью которого можно играть в игры или следить за маршрутом, открыв навигатор. Также на этом устройстве можно открыть справочник по заправкам, можно отследить расположение камер фиксации скорости и многое другое.

Как припаять AUX к магнитоле

Получив все детали и инструменты, можно переходить к припайке. Процесс монтажа рассмотрен на примере Toyota Avensis.

Демонтаж магнитолы и ее разборка

Перед тем, как вывести аукс на магнитоле, ее нужно снять и разобрать. Последовательность действий следующая:

    Разборка
  1. Подденьте декоративную планку с правого торца, после чего снимите ее.
  2. Аккуратно подцепите ее и потяните по всей длине, чтобы она вышла вместе с пистонами. Зачастую эта планка идет прямо к замку зажигания.
  3. Снимите разъем с кнопки включения обогрева заднего стекла.
  4. Штатная магнитола закреплена на двух болтах. Их нужно выкрутить отверткой с магнитом, чтобы они не упали за панель.
  5. Чтобы доступ был свободным, поднимите ручник.
  6. Переведите селектор в центральное положение. Зажигание должно быть выключенное. Нажмите на кнопку Shift Lock. В углу подденьте панель селектора и отщелкните ее и пистоны.
  7. Отключите разъем от пепельницы и уберите панель.
  8. Внизу вы увидите еще пару крепежных болтов. Их тоже нужно максимально аккуратно выкрутить и не потерять.
  9. Достаньте магнитолу так, чтобы вам были доступны разъемы на задней панели.
  10. Снимите все разъемы (нижние – от блока климата, верхние – от магнитолы, также антенна).
На этом демонтаж закончен.

Важно! Разбирать устройство нужно на чистой рабочей поверхности, а не «на коленках». Иначе вовнутрь может попасть пыль и грязь, в следствии чего магнитола может перестать работать.

Разборка такова:

    Разборка
  1. Снимите пару кронштейнов (на левом будет написана буква L, а на правом - R). При их снятии вам может понадобится ключ под размер болтов.
  2. Подденьте шлицевой отверткой все пластиковые замки по периметру лицевой панели магнитолы, после чего снимите саму панель.
  3. Под панелью будет находится прокладка для изоляции, ее нужно убрать.
  4. Открутите болты, которые скрепляют переднюю панель с боковыми стенками и CD-проигрывателем. Уберите боковые стенки.
  5. Снимите заднюю крышку магнитолы и верхнюю крышку проигрывателя.
  6. Аккуратно приподнимите проигрыватель, после чего вы увидите два шлейфа, которые нужно вынуть из разъемов, после чего убрать проигрыватель.
На этом процесс демонтажа и разборки закончен.

Диагностика платы

Плата Когда вы разберете магнитолу, то получите полный доступ к плате. Ее нужно внимательно осмотреть. Проверьте печатную дорожку, нет ли на ней следов обугливания. Если следы есть, то нужно проверить также предохранители. Восстановление печатной дорожки – процесс средней степени сложности, в Интернете много информации об этом.

Важно! Обязательно проверьте плану на предмет исправности. Особенно, если магнитолу вы использовали давно. Можно провести диагностику и с помощью компьютера, но лучше это дело доверить профессионалам.

Процесс пайки

Как припаять aux к магнитоле? Да легко! После разборки магнитолы, нужно на ее плате найти две точки с отметками RCH и LCH. Эти точки являются каналами стерео-выхода из проигрывателя на головное устройство. Далее действуйте так:

    Места пайки
  1. Возьмите 3 провода разного цвета с малым сечением и длиной 40-50 см (идеальный вариант – коаксиальный провод с парой экранированных жил).
  2. Первый провод нужно припаять к GND (земля).
  3. Второй и третий провода припаяйте к вышеуказанным каналам (используйте паяльник низкой мощности, примерно 25-30 Вт, так как детали достаточно мелкие, жало паяльника должно быть острым, пригодится и лупа).
  4. После припайки запишите какой провод к какому каналу присоединен.
  5. Наденьте на провода термоусадку.
Если вы думаете о том, как сделать aux на кассетной магнитоле, то здесь все так же просто, но процесс пайки немного другой. На кассетной магнитоле спереди есть регулятор громкости, у которого есть 3 расположенных в ряд вывода. К крайним нужно припаять по проводу 20-25 см в длину. Также в идеале будет экранированный провод, который не даст помех, но можно взять и обычный многожильный провод (диаметр 0,2 – 0,8 мм).

Монтаж После припайки магнитолу нужно собрать. В случае кассетного устройства провода нужно просто вывести наружу. Или же можно в боковой стенке сделать отверстие, которое не будет перекрываться кронштейном и из которого выйдут провода. В принципе, можно и в кронштейне сделать несколько отверстий, которые потом нужно зафиксировать стяжками. После найдите гнездо для аудио-разъема с 3-мя контактами.

Важно! При подключении гнезда к контактам, нужно не запутаться с каналами. Здесь пригодится ваша запись о том, провод какого цвета припаян к какому контакту. Иначе все придется переделать!

После соединения нужно закрепить в удобном месте гнездо. После монтажа нудно проверить работу устройства – включите радио и проверьте, все ли динамики работают. Чтобы воспроизвести музыку с телефона или планшета, нужно включить компакт-диск, чтобы активировались каналы проигрывателя, потом подключить планшет или смартфон. Сигнал проигрывателя будет заглушен системой, наружу будет выведен сигнал с внешнего устройства.

Можно ли подключить флешку через AUX

Поключить флешку прямо через AUX невозможно. В продаже есть много разных переходников, с помощью которых вы сможете прослушивать музыку с данного цифрового носителя.

Знаете ли вы? Если у вас есть планшет Google Nexus 7, то вы сами можете сделать себе в машину и бортовой компьютер, и автомагнитолу. В Сети есть видео установки этого планшета в Dodge RAM. С помощью такого планшета вы сможете и проигрывать музыку, и ехать по навигатору, и даже подключаться к интернету, но только в случае наличия смартфона для раздачи. Если включить Bluetooth-адаптер, то планшет будет выполнять роль бортового компьютера.

Пользуйтесь благами современной электроники. Не нужно отказываться от этих маленьких привилегий.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

Музыкальный центр из автомагнитолы своими руками (распиновка для подключения магнитолы)

 Музыка это то, от чего многие не в состоянии отказаться ни дома, ни на отдыхе, ни даже за рулем автомобиля.  А что надо для музыки – знают все! Нет, мы сейчас не об инструментах, оркестре и исполнителях,  мы прежде всего об устройствах, которые в состоянии ее воспроизвести. У нас дома это музыкальный центр, на природе портативная магнитола, а в машине магнитола. А что делать если есть автомагнитола, а музыку надо слушать дома? На самом деле автомагнитола вполне способна заменить музыкальный центр, здесь надо лишь подать на нее питание, подключить акустику, но и подумать на счет корпуса. Именно о таком варианте апгрейда автомагнитолы, когда из нее можно сделать музыкальный центр, мы и поговорим в нашей статье.

Что взять за основу музыкального центра из автомагнитолы

 Итак, что надо мы примерно знаем:

- блок питания;
- акустику;
- корпус.

…так как же попробовать реализовать это все с минимальными затратами? Если оглянуться вокруг и присмотреться, то можно найти вещи, которые практически по всем параметрам соответствуют нашим требованиям, при этом вложения в них минимальны.  Вот например старый системный блок, если извлечь из него все уже «отработанные внутренности» и при условии что у него рабочий блок питания, то это просто идеальный вариант для нашего случая. Именно о том, как сделать музыкальный центр из старого системного компьютерного блока и автомагнитолы мы и продолжим наше повествование.

 Прежде всего необходимо найти нашего донора. В нашем случае это старый системный блок, но с рабочим БП. Для установки магнитолы в корпус необходимо будет поработать над ним. Первым делом необходимо удалить перегородку под установку материнской платы.

Далее надо будет на фронтальной стороне вырезать окошко под установку магнитолы. Расположить это окошко лучше всего чуть ниже, для устойчивости и в месте, где есть сплошная жестяная пластина, для лучшей жесткости при установке.

В любом случае, после установки магнитолы ее придется дополнительно крепить к корпусу с помощью импровизированных уголков и ленточек, которые можно нарезать из извлеченной перегородки.

Также потребуется крепеж, ну это само собой.

 Теперь, после того как механическая установка магнитолы закончена, приступаем к монтажу акустики. Конечно, настоящей акустикой это не назовешь, всего лишь 4 динамика, да тонкие жестяные стенки от боков системного блока, в которых прорезаны установочные отверстия под динамики.

...прорезать отверстия можно с помощью электролобзика.

Для того, чтобы стенки были чуть пожестче, а звук соответственно получше, можно приклеить к стенкам дополнительный шумоизоляционный материал, вроде того, который применяется для шумоизоляции на машинах.
 Теперь после того как механическая часть установки автомагнитолы окончена, и музыкальный центр обрел уже почти свои конечные внешние черты, можно приступить и к электрическому присоединению магнитолы.

Электрические подключения музыкального центра из магнитолы к блоку питания системного блока компьютера

 Первоначально необходимо обеспечить питание нашей магнитоле – 12 вольт. Такое напряжение может выдать наш блок питание, ведь не зря мы его взяли…  Но просто так он не будет включаться, необходимо замкнуть на нем зеленый и черный провод, только после этого он начнет работать.

Лучше всего включения блока питания, а значит и включения магнитолы сделать через выключатель, который можно смонтировать в удобном для вас месте. В нашем случае наверху системного блока.

 Теперь подключаем магнитолу. Магнитолы обычно имеют стандартные провода с цветовой маркировкой для ее подключения (разъем ISO).



Распиновка и обозначения проводов для подключения магнитолы приведены на рисунке ниже. Теперь будет еще одна проблема. Так как память у автомагнитолы энергозависима, то придется еще обеспечить дополнительное питание на желтый провод, либо каждый раз вновь настраивать магнитолу при ее включении. В нашем случае альтернативным источником питания выступил аккумулятор, не обязательно покупать для этого какой-то новый аккумулятор, ведь потребление питания в режиме ожидания у магнитолы минимально, а значит даже старого и подсевшего аккумулятора хватит надолго.
 Все, теперь нам осталось собрать обратно системный блок, установив в него аккумулятор и закрыв боковые стенки с установленными в них динамиками, подключив антенну к гнезду магнитолы.

 По результатам работы  у нас получился музыкальный центр, собранный своими руками. Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

Пусть он несколько проигрывает в эксплуатационных характеристиках тем музыкальным центрам, которые мы привыкли видеть ежедневно, но зато он был собран из подручных устройств и материалов, что для кого-то будет иметь определяющее значение.

xn-----7kcglddctzgerobebivoffrddel5x.xn--p1ai

Как сделать USB в штатную магнитолу своими руками

Когда-то давно, на заре автомобилестроения, машины были только для вождения. Но с тех пор утекло много воды, времена диктовали свои требования. За это время машина без магнитолы (если, конечно, это не спортивный болид) стала считаться какой-то неполноценной. Фактически по времени такой переход совпал с распространением компактных носителей. Представить интегрированный в авто проигрыватель виниловых пластинок или бобинный магнитофон очень сложно, а вот кассетные магнитолы прижились. Пришлись ко двору и компакт-диски, на которые можно записать кучу MP3-файлов и наслаждаться любимыми песнями без повторов даже в долгой поездке.

А прогресс тем временем на месте не стоит, и с некоторых пор самый адекватный носитель для вашей музыки — USB-флешка. Она не требует под себя коробок, как кассеты и диски, на неё можно записать в несколько раз больше треков, и музыка не будет прерываться от тряски на вечных российских ямах.

Магнитола с флешкой стала стандартом де-факто. Тем не менее бывает так, что в штатной магнитоле нет такого разъёма.

Планируем операцию

Качество современных устройств бюджетного сегмента часто вызывает вопросы. Устанавливать в свою машину дешёвую китайскую магнитолу только ради дополнительного функционала, а потом выбросить её через полгода из-за поломки — удовольствие сомнительное. Поэтому некоторые водители предпочитают переделать штатный магнитофон, добавив ему функцию воспроизведения музыки с флешки.

Перед тем как начать впаивать USB в автомагнитолу, подумайте о цене вопроса. Если вы не матёрый инженер, а заодно не увлекаетесь программированием микроконтроллеров, то из этого вряд ли что-то выйдет. Вы просто в итоге выкинете свою магнитолу, потратите время и деньги. Гораздо более эффективный метод — использовать FM-модулятор. Это гораздо проще и быстрее.

Переделка автомагнитолы под USB с помощью этого устройства займёт совсем немного времени. Сегодня можно приобрести самые разные модели, большинство из них оборудовано как раз разъёмами под флешки. Обычно, кстати, кроме USB, там есть слоты под microSD и SD, модулятор передаёт сигнал на выбранной вами радиочастоте на магнитолу. Таким способом через сторонний прибор вы можете слушать музыку со своего носителя.

Но для вас этот способ может быть слишком примитивен. Стороннее устройство, болтающееся в прикуривателе, выглядит громоздко и неудобно; для кого-то это не имеет значения, а для вас может оказаться критично. Если вы хотите полностью спрятать USB в штатную магнитолу своими руками, можете проделать некоторые нехитрые манипуляции с отвёрткой и паяльником.

Приступаем

Первым делом разберите модулятор. Под его корпусом, собственно, спрятана одна микросхема. Структурно это простое устройство, главное, что нам от него нужно в нашем процессе, — это прошивка. Именно она определяет работу устройства и только из-за того, что мы не можем сделать это самостоятельно, мы в принципе используем стороннее устройство. На микросхеме будет написана её модель. Вам нужно найти в интернете спецификации этой микросхемы. Для того чтобы переделать магнитолу под флешку, понадобится разъём вывода звукового сигнала. Может, на этой плате как раз будет написано что-то вроде audio out, но обычно из-за их малого размера надписи не бывает. Впрочем, это неважно, потому что в интернете схема распиновки находится безо всяких проблем. Теперь берёте паяльник с тонким жалом и аккуратно припаиваете провода к этому выводу.

Благодаря тому, что по своей сути модулятор — это простенький плейер с передатчиком, на этом этапе вы уже можете проверить правильность своих действий. Если к аудиовыводу при играющем плейере подключить колонки, они должны воспроизвести звук. Если всё так, приступаем к следующему этапу.

Вам нужно разобрать свою магнитолу. На её микросхеме находим (тем же способом, через интернет) аудиовход, и провода, припаянные к модулятору, припаиваем и сюда. Таким образом, если говорить обобщённо, мы подменяем звук с ленты в кассетной магнитоле на USB-флешку, которую читает и передаёт модулятор. По сути, на этом работу можно было бы и закончить, но мы ведь не просто хотели получить сигнал, мы ведь хотели сделать эстетически привлекательную конструкцию!

Обратите внимание, что звук с плейера не будет идти, пока вы не вставите кассету. С одной стороны, какая разница, пусть крутится. С другой же, вам придётся переворачивать кассету каждый раз, как она кончится, а это нерационально. Вместо этого попробуем разобраться, почему в принципе так происходит.

Прошивка кассетной магнитолы построена таким образом, чтобы воспроизводить звук только при работе кассетоприёмника. За это отвечает простой контроллер, припаянный к материнской плате. На нём, как правило, расположены датчики-кнопки. Так вот, исходя из спецификации магнитолы, найденной в интернете, мы выясним, какая именно кнопка/датчик зажата, когда кассета вставлена в магнитолу, и закроем её перемычкой. Готово, теперь система уверена, что кассета постоянно вставлена и крутится.

Соответственно, можем отпаять и выкинуть ненужные нам блоки: моторчик лентопротяжного механизма, считывающую головку, электронную часть. Ведь кассету мы больше вставлять не будем.

Осталась сборка. Установка USB в штатную магнитолу потребует от вас пространственного мышления, но если вы сможете расположить модулятор внутри корпуса магнитолы и вывести слот флешки в кассетоприёмник, то сможете внешний вид магнитолы оставить практически без изменений. Важно: провода для пайки используйте экранированные! Это поможет вам избежать неприятных сюрпризов. Остаётся вопрос питания. В модуляторе, который питается от прикуривателя, в разъёме питания скрыта микросхема стабилизатора. Разберите этот хвост, достаньте плату. Отпаиваем провод от плейера, крепим планку на это место экранированными проводами, а от планки кидаем такие же экранированные провода на любое место на микросхеме магнитолы, где есть 12 В. Чаще всего для этого используют как раз площадки, с которых мы раньше выпаивали реле лентопротяжки.

После этого рекомендуем заклеить окошко кассетоприёмника, чтобы самому случайно не запихнуть в него кассету и не сломать всю конструкцию. Собственно, на этом основная работа закончена. Осталось установить получившийся девайс обратно в штатный слот на торпедо и наслаждаться любимой музыкой с флешки.

После монтажа

Действия, описанные выше, помогают избавиться от досадных недостатков передачи данных по радиоканалу. Провода, припаянные напрямую, предотвратят помехи, сбои и потерю сигнала. С одной стороны, можно было бы пойти дальше и, разобравшись с устройством магнитолы, такими же проводами соединить управляющие кнопки с плейера с кнопками магнитофона, чтобы можно было переключать треки штатными кнопками. С другой стороны, такие изыски мы оставляем на усмотрение пытливых водителей. Помните только о чувстве меры и о технике безопасности.

carextra.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
