Ваз 2110 замена ламп ближнего света своими руками. Замена ламп ближнего света ВАЗ 2110 своими руками. Как на ВАЗ 2110 заменить лампы ближнего света?
С потребностью замены ламп на автомобиле ВАЗ 2110 сталкивается множество автовладельцев. Со временем заводские комплектующие изнашиваются. Некоторые же изначально не удовлетворяют потребностям водителя. В частности, это касается ламп ближнего света, которые вполне могут не соответствовать запросам автомобилистов по следующим причинам:
- Быстрый выход из строя.
- Слишком тусклое освещение дорожного полотна.
- Неподходящий оттенок света (к примеру, для езды при сложных погодных условиях отлично подходят фары с голубоватым и белым свечением).
Поскольку с ближним светом водитель должен ездить как в ночное, так и в дневное время, лампы в системе довольно быстро приходят в негодность. Помимо этого, за езду в ночное время без включенных фар законодательство нашей страны предусматривает штрафные санкции, поэтому при недостаточном освещении необходимо срочно заменить лампы.
К тому же, такая езда небезопасна как для вас, так и для других участников дорожного движения. Об этом далее в статье.
Содержание
- Ближний свет 2110, устройство, принцип работы
- Причины неисправностей, возможные варианты
- Предохранители 2110, где расположены, как проверить исправность предохранителей ламп ближнего света
- Техника безопасности при работе с электросистемой освещения автомобиля
- Инструменты помощники и приспособления при работе по замене ламп ближнего света
- Как поменять лампочку ближнего света (простая замена лампочки) пошагово
- Реле освещения, проверяем контакты, исправность самих реле
- Надежность соединения: в колодках головного освещения, крепления массы проводов фар
- Как заменить лампочку ближнего света, если нужно провести демонтаж блок фары, пошаговая инструкция
- Как заменить, попутно, лампу дальнего света и габаритов
- Регулировка фар 2110 (пошаговая инструкция)
- Советы профи
Ближний свет 2110, устройство, принцип работы
Для замены ламп ближнего света необходимо знать, как функционирует электрическая схема автомобиля ВАЗ 2110.
К ней подключены такие компоненты:
- Переключатель внешнего освещения, расположенный на передней панели автомобиля.
- Переключатель режима функционирования фар, который расположен на рулевой колонке.
- Реле переключения между лампочками ближнего и дальнего света.
- Сигнальная лампа, уведомляющая водителя о функционировании дальнего света.
- Четыре предохранителя, которые обеспечивают оптимальную работу электрической схемы и находятся в монтажном блоке.
На автомобили ВАЗ 2110 заводом-изготовителем монтируются блоковые конструкции фар, внутри которых расположены поворотники и лампы, которые отвечают за ближний и дальний свет. Электрическая проводка, которая подходит к данным блокам, имеет две вариации штекеров, отвечающих за питание ламп дальнего и ближнего света.
Причины неисправностей, возможные варианты
Довольно часто виновниками неполадок являются два реле, которые отвечают за фары. В таком случае достаточно зачистить контакты, чтобы реле снова стало работать исправно.
Еще одна возможная поломка — в сети. Необходимо проверить контакты проводов, которые идут на блок-фары, подсветки приборов и «противотуманки».
Если и это не помогло, снимите регулятор света фар и регулятор наружной подсветки, после чего проверьте их контакты.
Предохранители 2110, где расположены, как проверить исправность предохранителей ламп ближнего света
Включение фар обязательно должно сопровождаться освещением с помощью четырех нитей накалывания, расположенных в лампочках, которые отвечают за наружное освещение.
Если одна из ламп перестала гореть, в первую очередь следует проверить состояние предохранителей, которые находятся в монтажном блоке. Данное мероприятие осуществляется из салона автомобиля.
Техника безопасности при работе с электросистемой освещения автомобиля
Запрещено дотрагиваться пальцами до колб галогенных ламп. Работать следует в чистых хлопчато-бумажных перчатках, которые не имеют резинового напыления.
Помните, жировые следы от пальцев, которые останутся на колбе лампы, способны сократить срок ее службы в несколько раз. Поэтому после случайного касания колбы лампочки, протрите ее чистой салфеткой, предварительно смоченной спиртом.
Инструменты помощники и приспособления при работе по замене ламп ближнего света
- Перчатки.
- Отвертка.
- Ключ на 10.
Как поменять лампочку ближнего света (простая замена лампочки) пошагово
- Открываем капот автомобиля.
- Демонтируем задний кожух.
- Отсоединяем колодки с проводами.

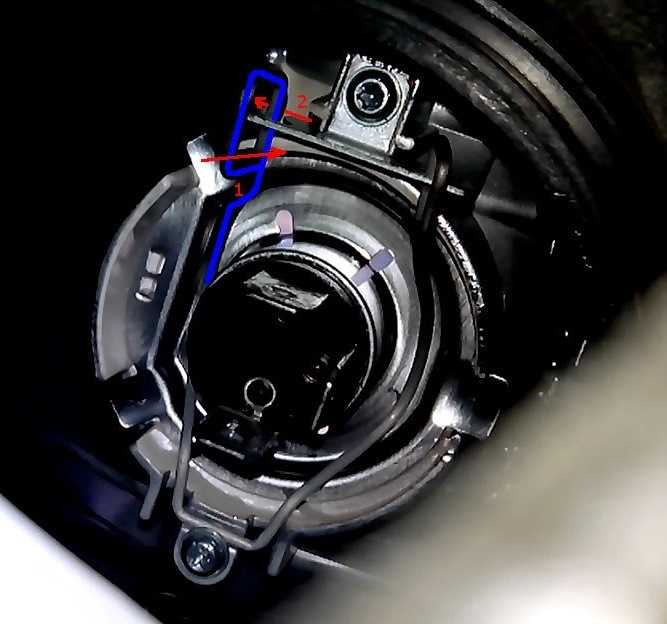

- Снимаем пружину, отвечающую за крепление лампы.
- Проворачиваем держатель лампы и вытаскиваем его.
- Затем меняем лампу на новую.
Реле освещения, проверяем контакты, исправность самих реле
Самая частая причина, которая приводит к неисправностям реле — это окисление контактов. Как правило, лампа, при этом, моргает, а не горит ровно. Чтобы реле работало исправно, необходимо зачистить контакты.
Надежность соединения: в колодках головного освещения, крепления массы проводов фар
Проверив реле, следует обратить внимание на соединения в колодках, которые входят в электросхему основного освещения. Помимо этого, проверьте крепление массы проводов фар. Первый такой крепеж находится в левой части, возле аккумулятора, на одном креплении с воздухозаборником. Другой расположен справа, возле адсорбера.
Как заменить лампочку ближнего света, если нужно провести демонтаж блок фары, пошаговая инструкция
Для замены лампочки ближнего света необходимо провести демонтаж блочной конструкции фары, для чего немного ослабьте крепление переднего бампера ВАЗ 2110. Затем следуйте дальнейшей инструкции:
- Снимаем с аккумулятора «минусовую» клемму.
- Отсоединяем электрические разъемы блок-фары.
- Со стороны бампера откручиваем подкрылок, который, как правило, фиксируется на трех саморезах.
- Далее откручиваем два болта, держащие сверху фару.
- Откручиваем два болта, крепящие декоративную радиаторную решетку.
- Затем следует расцепить две защелки, расположенные возле декоративной решетки.
- Демонтируем решетку.
- Откручиваем болты крепления снизу от фары.
- Затем ослабляем два болта верхнего крепления фары.
- Оттягиваем отверткой декоративную накладку от блока фары.
- Далее, через образовавшийся зазор, нужно добраться до язычка, зацепленного с крылом.
- Отцепляем его.
- Демонтируем декоративную накладку, сдвинув ее в сторону центра.
- Откручиваем гайку, которая крепит к кронштейну блок-фару.
- Достаем блок-фару.
- Отцепляем фиксатор цилиндра гидрокорректора, после чего демонтируем его из корпуса автомобиля, провернув его.
- Поворачиваем патрон лампы поворотного сигнала против часовой стрелки и достаем его.
- Осторожно вдавливаем лампу внутрь и вынимаем ее из патрона.
- Далее поворачиваем крышку фарного блока против часовой стрелки и снимаем ее.
- Отсоединяем от лампы ближнего света электрический провод.
- Сдавливаем пружинный фиксатор и выводим из пазов усики данного элемента.
- Отводим по направлению вверх пружинный фиксатор и демонтируем лампу ближнего света.
- Устанавливаем новую исправную лампу.
Как заменить, попутно, лампу дальнего света и габаритов
- Откручиваем вторую крышку фары.
- Отсоединяем от лампы дальнего света электрический провод.
- Далее необходимо вывести из пазов усики пружинного фиксатора.
- Демонтируем лампу дальнего света.
- Отсоединяем электропровод от лампочки габаритного света и вытаскиваем патрон с лампой.
- Извлекаем из патрона неисправную лампу и меняем ее на новую.
- Собираем все обратно.
Регулировка фар 2110 (пошаговая инструкция)
- Находим ровную площадку и устанавливаем перед автомобилем экран (в пяти метрах от авто).
- Садим на переднее сидение помощника либо кладем на него груз — его примерный вес должен составлять 75 килограмм.
- Проводим две линии на экране. Одна из них должна быть на уровне 600 миллиметров, а другая — на 75 миллиметров ниже первой.
- Далее наносим на экран еще три линии, одна из которых должна быть осевой и располагаться между фарами строго по центру. Две другие должны находиться по центру фар, а расстояние до осевой линии от них должно составлять 554 миллиметра.
- Перемещаем ручку гидрокорректора в положение минимальной нагрузки.
- Прикройте одну фару с помощью картона.
- Включаем ближний свет.
- Затем корректируем для открытой фары пучки света.
- Проделываем то же самое для другой фары.
Советы профи
Настройка направления световых пучков осуществляется винтами с пластиковыми головками, размещенными на задней стенке блок фары. Нижняя линия должна совпадать с верхней гранью светового пятна, а точка пересечения горизонтального и вертикального участка пучка света должна совпадать с вертикальной линией центра блок фары.
Как поменять лампочку ближнего света на ВАЗ 2114
Для передвижения автомобиля по дороге исправная работа ближнего света – условие обязательное. Ведь включение фар в этом режиме необходимо не только с наступлением темноты, но и обязательно при движении авто по трассе в светлое время суток (в осенне-зимний период).
Столь интенсивное использование приводит к тому, что лампы ближнего света, имея достаточно большой ресурс, все же выходят из строя достаточно часто. В этой статье собрана информация о том, как поменять лампочку в фаре ваз 2114, что для этого понадобится и сколько этот процесс займет времени.
Фара ваз 2114
Содержание
- Замена лампы ближнего света на ваз 2114: особенности
- Виды и особенности ламп
- Лампы обычные или ксенон: что выбрать для ваз 2114?
- Полезное видео
Замена лампы ближнего света на ваз 2114: особенности
Если вы обнаружили, что одна из ламп ближнего света работать перестала, то не стоит начинать ее замену прямо на трассе, создавая аварийную ситуацию.
Лучше доехать до ближайшей автозаправки или стоянки, где можно будет устранить неисправность в спокойной обстановке.
В случае, когда одна из ламп ближнего света перестала гореть во время движения, можно временно включить фары противотуманные (чтобы беспрепятственно доехать до места замены).
Лампа ближнего света ваз 2114 заменяется довольно просто. Из инструментов обязательно понадобится отвертка (тонкая) и шило.
Блок фар ваз 2114
У опытного автолюбителя вся процедура займет 3-7 минут. Однако тем, кто столкнулся с подобной заменой впервые, не стоит торопиться. Важно правильно выполнить все действия, перечисленные ниже.
Замена вышедшей из строя лампы выполняется так:
- Откручиваем на защитной крышке болты (2шт.).
- Снимаем крышку (под ней можно увидеть механизм держателя лампы (пружинный) и 3-контактную колодку подключения питания фары).
- Отключаем 3-контактную колодку.
- Аккуратно сдавливаем пружину крепежа (держателя) и вынимаем неработающую лампочку.
- Вставляем в держатель новую лампу.
- Устанавливаем защитную крышку на место, а затем закрепляем ее болтами.
Следите за тем, чтобы в процессе замены вы не касались пальцами стеклянной поверхности колбы (может привести к быстрому выходу из строя новой лампы). Если это произошло – следы от пальцев нужно аккуратно убрать спиртом.
Винты блока фар
Если вы заметили, что на вашей машине лампы ближнего света перегорают очень часто, целесообразно проверить, нет ли в блоке отражателя влаги (наличие конденсата неблагоприятно сказывается на общем рабочем ресурсе ламп). При обнаружении влаги, нужно ее устранить, прочистив дренажный канал (расположен около крепежа лампы-указателя поворота). Эта мера является профилактической, однако способна существенно увеличить ресурс работы лампочки.
Предпочтительно заменять лампы ближнего света парами (при перегорании в одной из фар – вставлять новые в обе). В этом случае будет обеспечен одинаковый световой поток (по яркости и интенсивности) от каждой фары.
Виды и особенности ламп
Необходимость поменять лампы ближнего света может возникнуть в 2-х случаях, а именно:
- при выходе из строя;
- при замене ламп, которые входят в стандартную (штатную) комплектацию на более яркие.
В фарах модели ваз 2114 можно использоваться такие виды лампочек:
- Накаливания – свет дают достаточно тусклый и часто выходят из строя. Однако однозначным преимуществом является их доступная стоимость.
Лампы накаливания ваз 2114
- Ксеноновые – модели таких ламп имеют стеклянную колбу, заполненную газом (ксеноном). В сравнении с лампами накаливания, светят они гораздо ярче. Однако, если не установить специальные линзы (для корректировки светового потока такой лампочки), свет таких фар будет слепить водителей машин, которые движутся вам навстречу.
Ксеноновая лампа
- Галогенные – представлены на современном рынке в очень широком ассортименте (от всепогодных/универсальных до очень яркого свечения).
Галогеновая лампа
Универсальные (всепогодные) галогенные лампы имеют покрытие на внутренней поверхности колбы, которое придает световому потоку слегка желтый оттенок. Это обеспечивает водителю лучшую видимость в плохую погоду (во время тумана, при снегопаде и пр.).
При этом автомобили, оснащенные такими лампами, лучше заметны в непогоду для водителей машин, которые движутся по трассе во встречном направлении. Эти моменты делают управление автомобилем более безопасным, существенно понижая вероятность возникновения аварий на дороге.
Чаще всего используют изделия таких производителей как Philips и Osram.
Лампы обычные или ксенон: что выбрать для ваз 2114?
В ваз 2114 лампа ксеноновая ближнего света меняется по той же схеме, что и обычная. Единственное, что нужно учитывать, это необходимость вместе с «ксеноном» устанавливать в фары специальные отражатели и делители светового потока. Это поможет сделать освещение дорожного просвета правильным и комфортным для глаз водителя. При этом автомобиль, оборудованный таким образом, не будет слепить автоводителей встречного транспорта излишне ярким светом.
Перед тем, как поменять лампочку в фаре ваз 2114 с обычной на «ксенон», стоит проанализировать все преимущества и недостатки такого решения.
Перечислим основные особенности каждого вида.
Лампы накаливания:
- преимущества – доступная стоимость, отсутствие необходимости устанавливать дополнительное оборудование;
- недостатки – недостаточно яркий свет, малый ресурс (перегорают довольно быстро).
Сравнение галогеновых и ксеноновых ламп
Лампы ксеноновые:
- преимущества – длительный эксплуатационный период, низкое энергопотребление, ощутимо лучшее качество освещения дорожного покрытия;
- недостатки – необходимость установки дополнительного оборудования, дорогая цена (ксеноновая лампа стоит гораздо дороже, чем лампа накаливания).
Полезное видео
Дополнительную информацию вы сможете почерпнуть из видео ниже:
Ориентируясь на эти критерии, каждый автоводитель может выбрать для себя комфортный вариант ближнего света. При этом исправность его работы нужно постоянно контролировать, а в случае возникновения проблем – выполнять замену ламп, пользуясь нашими инструкциями.
Как поменять лампочку в фарах Мерседес С Класс (2007-2014)
Вы здесь
Главная | Как заменить лампу в фаре на Mercedes C Class (2007-2014)
Вам нужно заменить лампу в фаре на Mercedes C Class 2007–2014 годов, но не знаете, с чего начать? В этом видео уроке показано, как это сделать шаг за шагом!
Видео было снято в нашей мастерской, где мы разбираем и восстанавливаем каждый автомобиль при создании наших самых продаваемых руководств по ремонту автомобилей. Наше руководство для Mercedes C Class с 2007 по 2014 год распространяется на автомобили с дизельным двигателем от 07 до 63 reg.
Вы можете получить его в традиционной печатной книге или получить интерактивную версию руководства , которая содержит еще 20 видео, подобных этому! Вы можете найти обе версии руководства здесь !
Как заменить лампу дальнего света на Mercedes C Class
Автомобили до 2012 модельного года
- Поверните внутреннюю крышку против часовой стрелки и снимите ее
- Нажмите на разъем проводки вниз, чтобы освободить его, и извлеките лампу из отражателя
- Вытащите лампу из штекера
- Наденьте штекер на новую лампу, затем совместите нижний край лампы с патроном в отражателе (и верхний выступ с прорезью). Затем надавите на штекер проводки вверх, пока он не защелкнется. Будьте осторожны, не касайтесь стекла пальцами
- Установите на место крышку, затем поверните ее по часовой стрелке, чтобы зафиксировать
Автомобили с 2012 модельного года
- Поверните внутреннюю крышку против часовой стрелки и снимите ее
- Поверните патрон против часовой стрелки и извлеките его из отражателя
- Выньте лампу из держателя
- Вставьте новую лампу в держатель, затем вставьте ее в патрон рефлектора и поверните по часовой стрелке до фиксации. Будьте осторожны, не касайтесь стекла пальцами
- Установите на место крышку, затем поверните ее по часовой стрелке, чтобы зафиксировать
Как заменить галогенную лампу ближнего света на Mercedes C Class
Автомобили до 2012 модельного года
- Поверните крышку на задней части фары против часовой стрелки и снимите ее
- Сдвиньте фиксирующую защелку в сторону, затем отогните ее вниз и извлеките лампу из отражателя
- Вставьте новую лампу в патрон рефлектора, совместив выступ на фланце лампы с прорезью на патроне (показано стрелкой). Закрепите его фиксирующей клипсой. Обратите внимание, что лампа подходит только в одном положении. Старайтесь не касаться стекла пальцами
- Вставьте вилку проводов в контакты лампы, затем установите на место крышку
Автомобили с 2012 модельного года
- Поверните патрон против часовой стрелки и извлеките лампу из отражателя
- Выньте лампу из держателя
- Вставьте новую лампочку в держатель, затем вставьте лампочку и держатель в гнездо рефлектора. Поверните его по часовой стрелке до фиксации
- Установите на место крышку, затем поверните ее по часовой стрелке, чтобы зафиксировать
- Биксеноновая газоразрядная лампа высокой интенсивности
Замена биксеноновой газоразрядной лампы высокой интенсивности
Внимание! Биксеноновые лампы находятся под давлением примерно до 22 бар. Будьте предельно осторожны при обращении с этими лампами – надевайте защитные очки и перчатки.
- Из-за высокого напряжения, необходимого для образования электрической дуги между электродами лампы, отсоедините аккумулятор и подождите не менее 10 минут, пока не разрядится остаточная электрическая энергия. рассеять
- Поверните крышку за местом расположения ближнего света против часовой стрелки и снимите ее
- Сожмите вместе концы зажима и отогните его вверх
- Осторожно извлеките блок розжига/лампу из рефлектора
- Отсоедините разъем проводки от блока розжига
- Установка на место производится в порядке, обратном снятию. Если был установлен новый блок/лампа, счетчик работы систем необходимо обнулить с помощью диагностического оборудования Mercedes STAR (или аналогичного). Доверьте эту задачу дилеру Mercedes или специалисту с соответствующим оборудованием .
Рекомендуется для вас
Замена фар 2016-2019 BMW X1 sDrive28i 2.0L 4 Cyl. Turbo
1. Начало работы — Подготовка к ремонту
Подробнее >
2. Открытие капота — Как открыть капот и подпереть его
3. Извлечение лампочки — действия по удалению перегоревшей Перегоревшая лампа
4. Полезные советы — Как подобрать тип лампы на замену и другие советы
Что бы вы хотели, чтобы ваши лампочки делали? См. четче Обновление до светодиода СПРЯТАННЫЙ стиль
Обратите внимание на лампу премиум-класса, такую как Silverstar Ultra, со специально разработанной нитью накаливания, запатентованной газовой смесью и покрытием для лучшего освещения на дороге. Узнайте больше о Silverstar Ultra.
Обновите свои противотуманные фары до светодиодных с опцией прямой установки, которая легко подключается к существующему корпусу лампы вашего автомобиля. У Sylvania есть вариант с корпусом из авиационного алюминия и вентилятором с турбонаддувом. Обратите внимание на светодиоды Sylvania.
Рассмотрим лампу, такую как zXe, с запатентованной газовой смесью ксенона, чтобы соответствовать белому свету газоразрядных ламп для максимальной яркости фар и дополнительной четкости. Дополнительная информация о лампах zXe.
5. Замените лампочку — Процедура замены новой лампочки
6. Дополнительная информация. — Дополнительная информация по фарам
Поделись
- Лейк Форд помог снять эти видео
- Обратная связь
- Скачать руководство по эксплуатации BMW
На видео выше показано, как заменить фару на вашем BMW X1 2017 года. Фары со временем тускнеют до 20% и в конечном итоге перегорают — по этой причине мы рекомендуем менять фары парами. Замена обеих ламп фары на вашем X1 одновременно позволит обеим лампам иметь одинаковую интенсивность и предотвратит появление новой лампы фары ярче, чем лампа на противоположной стороне. В некоторых BMW дальний свет представляет собой ту же лампу, что и фара, и дальний свет может работать, но фара может перегореть, даже если это одна и та же лампа (и наоборот). Некоторые BMW имеют газоразрядные фары высокой интенсивности, иногда называемые ксеноновыми фарами. Эти лампы имеют очень высокое напряжение, которое проходит через них, даже если батарея отключена. Если в вашем X1 установлена лампа такого типа, мы не рекомендуем вам пытаться заменить ее самостоятельно.
Когда вы меняете фару на вашем X1, важно не касаться пальцами стеклянной части колбы, потому что масло с кончиков ваших пальцев приведет к тому, что эта часть лампы будет гореть сильнее, что значительно сократит срок службы лампы. лампочка.
- Купон Advance Auto для
Скидка 20% на весь заказ: KIOSK20
Автор
Ханс Ангермайер — сертифицированный ASE техник по техническому обслуживанию и легкому ремонту.
