Как снять личинку замка зажигания – Ремонт замка зажигания — последовательность действий. Замена личинки и ремонт своими рукмаи

Содержание

Как поменять личинку замка зажигания?

Личинка замка зажигания Изношенные детали (а именно пины) личинки в сочетании с выработкой ключа замка зажигания довольно часто являются причиной заклинившего замка зажигания. Если для отечественного автомобиля проще/дешевле заменить замок зажигания в сборе, то с автомобилем иностранного производства все несколько сложнее – стоимость замка зажигания кусается, да и шансов, что замок зажигания найдется в наличии, не очень много.

Покупать б/у замок тоже выход не ахти – замок проработал примерно столько же, как и ваш, и шансов, что жить он будет гораздо дольше, не очень много. Не всегда, но в большинстве случаев решение проблемы – замена личинки замка зажигания. Как правило, личинка выполняет основную часть работы в замке, ну и изнашивается, соответственно, тоже быстрее всего.

Обязательно ли снимать замок зажигания для замены личинки? Обычно для замены личинки не требуется демонтаж замка зажигания.

Однако на некоторых моделях автомобилей (в качестве примера – семейство Mercedes, замки зажигания автомобилей Mercedes имеют достаточно хорошую защиту от взлома, там без снятия замка никак не обойтись ) заменить личинку замка зажигания без демонтажа замка возможности нет.

Когда необходима замена личинки замка зажигания?

1. Попытка угона со взломом замка зажигания.

2. Потеря всех дубликатов ключа.

3. Выход контактной группы из строя.

4. Из-за низкого качества металла произошло перетирание внутренних элементов, поэтому ключ не вызывает смещение штифтов.

5. Ключ сломался прямо внутри замка, а извлечь его невозможно.

6. Плохой контакт в замке не дает двигателю нормально запускаться.

Замок зажигания

Чтобы убедиться, что причина кроется именно в замке, необходимо произвести небольшую диагностику. Для этого нужно снять минусовую клемму на аккумуляторе и снять нижнюю часть кожуха на рулевой колонке. После этого нужно отключить контакты и произвести проверку замка зажигания при помощи омметра. Контакты, которые проверяются, должны иметь нулевое сопротивление, если сопротивление другое — нужна замена личинки замка зажигания.

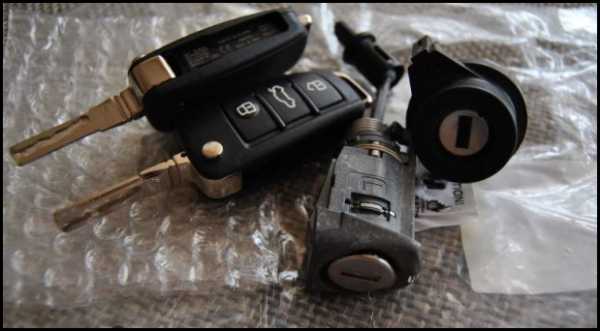

Материалы для замены личинки замка зажигания

Вам понадобится:

- личинка в комплекте с новыми ключами;

- крестообразная отвертка;

- тонкая часовая отвертка;

- тонкое сверло;

- зубило;

- молоток;

- пассатижи.

Как самостоятельно заменить личинку замка зажигания?

Личинка замка зажигания 1. Отсоедините клемму «минусового» провода от аккумулятора. Отверните винты, соединяющие кожухи рулевой колонки. Два из них находятся около руля и два – около панели приборов.

2. Отверните саморезы крепления нижнего и верхнего кожуха рулевой колонки. Снимите кожухи. Доступ к замку выключателя зажигания открыт. В принципе, личинку замка можно достать уже на данном этапе. Для этого вытащите боковой штифт, удерживающий ее в замке. Это можно сделать тонкой часовой отверткой при постукивании по ней маленьким молотком. Если штифт не вытаскивается, попробуйте аккуратно высверлить личинку тонким сверлом.

3. Если вы решили вынуть замок зажигания прежде, чем менять личинку, то для этого сначала отверните болты крепления выключателя зажигания. Это нужно делать с помощью молотка и зубила, так как головки у них срезаны. Слегка ослабьте их, а затем выкрутите пассатижами. С рулевой колонки снимите скобу и замок зажигания, отсоедините электрический разъем.

4. Отверните саморез крепления реле зажигания, выньте его из-под панели и отсоедините разъем. Разъедините «массовый» провод реле. Крестообразной отверткой отверните саморез, отожмите защелку, снимите крышку и контактную группу. Итак, вы вынули выключатель зажигания.

Вытаскиваем личинку замка зажигания

5. Выньте личинку из замка выключателя зажигания так, как описано в пункте 2. Произведите ее замену. Проверьте работу замка с новой личинкой, повернув ключ зажигания. Установите выключатель зажигания, произведя все действия в обратном порядке. Поставьте на место рулевую колонку. Не забудьте подключить клемму к аккумулятору. Проверьте работу выключателя зажигания и другого электрооборудования автомобиля.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

auto.today

как снять и произвести ремонт

Ресурс замка зажигания довольно велик, тем не менее, и он приходит в негодность. Чаще всего приходится проводить ремонт личинки замка зажигания – его часть, в которую вставляется ключ. В этой статье будет показано, как снять личинку замка зажигания и в каких случаях стоит ограничиться только этим ремонтом, не затрагивая весь замок в сборе.

Содержание

Устройство замка

Выключатель зажигания – это поворотный контактный переключатель, совмещенный с личинкой замка, обеспечивающей секретность. Замок зажигания, установленный на рулевой колонке, выполняет функцию противоугонного устройства, фиксируя рулевой вал от поворачивания.

Поломка может зависеть и от типа зажигания, установленного в автомобиле – если установлено контактно-транзисторная система зажигания (устанавливался на классические «Жигули», к примеру), то контактная группа намного быстрее выйдет из строя потому, что через замок во время запуска проходит большой ток и контакты подгорают. Выходом может стать установка кнопки «старт-стоп» вместо замка зажигания, в которой практически отсутствуют движущиеся части.

Когда требуется замена личинки

Она выполняет основную функцию замка. Ее поломка проявляется обычно в том, что невозможно либо вставить ключ по причине сломавшихся штифтов, либо даже со вставленным ключом она не поворачивается в корпусе. Это происходит по следующим причинам:

  • Физическое повреждение, частичное разрушение в результате взлома
  • Утеря дубликатов ключа
  • Износ штифтов или износ самого ключа
  • Поломка ключа в замке, когда извлечь его оттуда невозможно
  • Подгорание контактов (для их замены существуют специальные ремкомплекты).

Кроме того, следует помнить, что при замене личинки меняется и ключ, который не будет подходить к дверям автомобиля. Возможно, будет разумнее приобрести полный комплект для всех дверей и багажника, чтобы у владельца вновь остался один ключ, теперь уже новый. Конечно, такое решение потребует больших временных и финансовых затрат, но тут каждый решает для себя.

Необходимые инструменты и материалы

Чтобы разобрать замок зажигания и провести его ремонт, потребуются следующие инструменты:

  1. крестообразная отвертка
  2. тонкая плоская отвертка
  3. тонкое сверло
  4. зубило
  5. пассатижи
  6. молоток.

Кроме того, понадобится сам ремкомплект личинки с ключами.

Снятие замка зажигания

Общее устройство замка общее для всех автомобилей, различаются лишь способы его разборки. Итак, как же вытащить личинку?

У некоторых машин ее можно поменять, не снимая с автомобиля (например, «Дэу Нексия»), однако в большинстве случаев крепление личинки к корпусу подразумевает снятие замка с рулевой колонки целиком.

В первую очередь необходимо обесточить автомобиль, отсоединив аккумулятор. Затем снимается кожух рулевой колонки. После того, как снял кожух, открывается доступ к замку зажигания и его колодке с проводами. Если конструкция допускает замену без снятия и полной разборки, то она удерживается специальным штифтом сбоку.

Его достают тонкой отверткой. В случае, если штифт не вынимается, его можно высверлить тонким сверлом. После того, как штифт будет вынут, можно увидеть, что личинка немного, на пять миллиметров вылезла из корпуса. После этого уже будет понятно, как ее достать для замены. Новая деталь ставится в обратном порядке.

В случае, если отремонтировать ее без снятия невозможно, необходимо отвернуть специальные болты, крепящие его к рулевой колонке и работать с уже разобранным элементом. Там используются специальные болты со срезанными головками. Они отворачиваются при помощи зубила и молотка и могут быть использованы повторно и затягиваться будут также зубилом. Перед этим надо отсоединить колодку с проводами от замка зажигания. Так происходит снятие всего узла с автомобиля.

Разборка замка и снятие личинки

Разборка начинается со снятия контактной группы со стержня личинки, которая, в свою очередь, крепится к корпусу тремя винтами. Сначала сверху снимается пластиковая крышка, которая крепится на защелках. Затем, отогнув два фиксатора, выньте контакты вместе с проводами.

При откручивании болтов, крепящих личинку замка к его корпусу, следует держать его вертикально, замочной скважиной кверху. В противном случае внутренние детали из замка высыпятся и собрать их в том же порядке будет проблематично. Когда разбираем замок, надо обратить внимание, что в корпусе есть специальный паз с возвратной пружиной и шариком, который очень легко выскакивает и теряется, на это стоит обратить особое внимание, когда снимаешь личинку замка.

При установке новой детали необходимо вставить пружинку в паз сбоку и поставить все на место, повернув, при этом пружинка должна опереться на шарик в корпусе. После этого можно заворачивать винты крепления и устанавливать контакты. Перед затяжкой винтов необходимо повернуть замок так, чтобы он не мешал последующей установке облицовки рулевой колонки.

Таким образом, ремонт вместо полной замены в ряде случаев может быть оправдан, хотя и займет больше времени в тех случаях, когда найти запасные части для конкретного автомобиля не представляется возможным или стоимость всего элемента в сборе оказывается слишком высока.

С уважением, Максим Марков!

carsmotion.ru

Замена замка зажигания своими руками (фото, видео)

Замок зажигания — устройство небольшое, но очень важное. С его помощью мы подаем сигнал к действию своему автомобилю — запускаем или останавливаем двигатель, а также включаем электропитание приборов. Кроме запуска двигателя, замок зажигания обладает еще одной важной функцией — блокировки рулевого управления, то есть, по сути, является противоугонным устройством. Выньте ключ, чуть поверните руль, и вы увидите, что рулевой вал мгновенно заблокируется. Соответственно, это устройство должно работать безукоризненно, в ином случае каждый из нас может попасть в ситуации, когда будет необходима замена замка зажигания. Этот элемент автомобильной системы очень важен.

Что-то пошло не так…

Если пришла проблема

Как быть, если с замком зажигания что-то не так? Без усилия ключ не повернуть, или его вообще заклинивает? Ясно, что повреждена личинка замка, а на таком автомобиле далеко не уедешь. Произойти это может по разным причинам: личинка попалась с браком, или со временем в нее просто набилась пыль и грязь. В этом случае можно попробовать заменить личинку.

Маленькая неисправность может повлечь большие проблемы

Если ключ все же поворачивается, но система зажигания не реагирует — тут явно вышла из строя контактная группа. Конечно, вы можете ее заменить, но в таком случае есть риск столкнуться с покупкой не слишком качественной запчасти. Это не избавит от проблемы, а лишь временно отложит её решение.

Замок зажигания

А если вы просто-напросто потеряли ключ, а он у вас был единственный? Или еще одна, очень неприятная ситуация: была предпринята попытка угона вашей машины (не дай Бог, конечно!), и замок зажигания испорчен окончательно.

Замена замка зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу же обращаться в мастерскую автосервиса, а пытаются ремонтировать любимое детище своими руками. Можно ли произвести замену замка самостоятельно, не обладая специальными способностями и навыками? Да, это вполне возможно, и под силу любому настоящему мужчине.

Из любой ситуации есть выход!

Прозвон проводки

Итак, в зависимости от причины неисправности, замена может представлять собой:

  • Замену замка полностью
  • Замену личинки замка
  • Замену контактной группы.

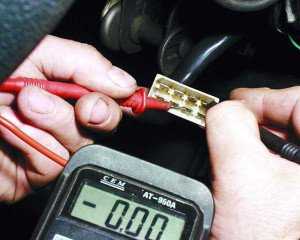

Проверить исправность контактной группы можно, не снимая замок зажигания. Для этого вам подойдет мультиметр, омметр или любой другой прибор для прозвона проводов. Сопротивление контактов должно быть нулевым, в ином случае – они неисправны. И тогда необходимо заменить контактную группу замка зажигания.

Проверяем исправность контактной группы

Демонтаж замка

Чтобы частично или полностью заменить замок зажигания, его нужно снять. Для этого нам может понадобиться минимальный набор инструментов.

Набор необходимых инструментов

Замок зажигания на всех классических моделях автомобиля ВАЗ находится внизу, слева на рулевой колонке. Итак, наши действия:

Отключаем аккумуляторную батарею, чтобы обесточить замок зажигания.

Отключение аккумуляторной батареи

Откручиваем винты крепления пластмассового кожуха и снимаем его. Откручиваем пару винтов, которыми замок зажигания прикреплен к кронштейну.

Откручиваем винты

Отключаем противоугонное устройство. Для этого нужно вставить ключ и повернуть его в положение ноль. С помощью шила нажимаем на фиксатор и достаем замок.

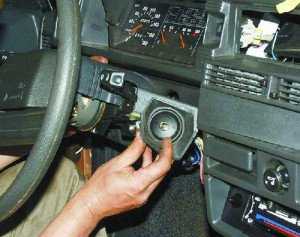

Изъятие замка с помощью шила

В моделях «классики» (2101-2107) подключение проводов к замку зажигания происходит не с помощью цельной фишки, а каждый по отдельности. Поэтому перед извлечением замка, во время отключения его контактной группы, желательно с помощью маркировки пометить соответствие каждого провода номеру контакта, к которому он подключается. В противном случае можно перепутать их, когда вы будете устанавливать замок на место.

Разбираем сам замок

Когда замок будет у вас в руках, вы сможете произвести замену его неисправной части или же заменить его на другой исправный замок зажигания. В случае замены контактной части вам будет необходимо найти стопорное кольцо – оно находится в нижней части замка — и снять его (можно это сделать шилом или тонкой отверткой). Затем, после установки исправной детали, вернуть на место. Перед установкой внештатного замка зажигания проворачиваем вставленный в него ключ в положение «I», чтобы защелка, которая блокирует рулевой вал, была задвинута в корпус замка.

Строение замка зажигания

Дело сделано. Теперь, пользуясь ранее помеченными маркерами, присоединяем новую контактную часть замка тем же образом, каким была присоединена предыдущая.

Закручиваем винты крепления замка, фиксируя его, устанавливаем на место декоративный кожух – и демонтаж окончен! Теперь вы можете включить двигатель для того, чтобы убедиться в том, что все контакты активны, и работа проведена успешно.

Более поздние модели ВАЗа

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания крепится в правой части рулевой колонки с помощью скобы, зажатой крепежными болтами. Самое сложное в демонтаже замка – это открутить болты, которые сделаны специально таким способом, чтобы усложнить задачу снятия замка, тем самым уменьшая вероятность взлома. Для преодоления этой сложности рекомендуется использовать зубило и плоскогубцы. С помощью зубила аккуратно ослабляем стяжку болтов, стараясь при этом не повредить их головки.

Зубилом ослабляем болты

Потом плоскогубцами их откручиваем. Когда все четыре болта откручены, снимаем хомут и, соответственно, замок. Отремонтированный или замененный замок крепится обратно на четыре болта с отрывными головками, которые являются одноразовыми, во избежание несанкционированного взлома.

Так же могут возникнуть сложности, если у вас активирован иммобилайзер (противоугонное устройство, которым снабжены новые автомобили ВАЗ). Эта проблема в основном электротехнической части, поэтому для её решения, возможно, придется воспользоваться помощью автоэлектрика, который поможет вам перекодировать иммобилайзер. Если же он отключен, и на машине установлена обычная система сигнализации, то никаких сложностей в процессе демонтажа возникнуть не должно.

Если по завершении всех действий по замене замка вы не смогли завести автомобиль, или же автомобиль завелся и заглох, значит, в процессе была допущена ошибка, которую вы можете исправить сами, либо обратиться за помощью к специалистам. Немного смекалки и терпения – и мелкие ремонты можно будет делать своими руками. Удачи.

Замена контактной группы замка зажигания ВАЗ

autolocked.ru

Как Вытащить Личинку Из Замка Зажигания ~ TOP-GEER.RU

Замена личинки замка зажигания Ford Focus I

Берем торцевую головку на 8, отворачиваем четыре винта облицовки под рулевой колонкой и снимаем ее.

В нижнем кожухе колонки откручиваем три винта ключом-звездочкой.

Тонкой плоской отверткой отсоединяем две защелки верхнего кожуха.

Если нижний кожух нужно снимать полностью, то верхний достаточно отвести вверх, поскольку нижним гибким концом он зайдет под приборную панель и не будет мешать. Может случится так, что замок поломается вдалеке от дома и заблокируется руль, тогда руль разблокируется, если выбить нижнюю крышку замка зажигания и вынуть оттуда пружинку прижимающую блокиратор руля.

Вид на язычок блокиратора руля снизу.

чтобы снять руль, его необходимо повернуть на 90 градусов и торцевым ключом на 5,5 мм отвернуть два винтика в спицах руля.

Аккуратно, вместе с подушкой безопасности отсоединяем кнопку звукового сигнала, она пристыкована с помощью трех зажимов к рулю. Отводим в сторону, отсоединив два разъема.

Отворачиваем болт головкой на 24.

Кожух часовой пружины необходимо зафиксировать изолентой.

С помощью отвертки извлекаем центрирующую втулку.

Следующим шагом отсоединяется переключатель зажигания, крепящийся к замку двумя защелками.

Чтобы снять подрулевые переключатели, в верхней их части нажимаем на защелки, затем отсоединяем их разъемы и убираем их в сторону.

Берем ключ-звездочку и отворачиваем винт антенны — приемника PATS с задней части замка зажигания. Затем она снимается с корпуса личинки.

Чтобы снять корпус часовой пружины, отгибаем две защелки и отсоединяем разъем.

«Пустая» рулевая колонка.

Далее высверливается личинка замка. Для ленивых высверливать металлический стопор личинки не рекомендуется.

Поскольку можно разбить корпус замка. Все равно личинка с обратной стороны держится фигурным стопорным кольцом.

Замена личинки замка зажигания

В этом видео я рассказываю о том, как заменить личинку замка зажигания Матиз. Принимаем донат на развитие.

Съем личинки замка зажигания Toyota BB.

Как вытащить личинку замка зажигания, Toyota BB, съем личинки замка зажигания.

Высверливаем личинку, отметив точку сверления, которая располагается на 3 мм ниже замочной скважины на линии проведенной через центр замка перпендикулярной замочной скважине. Сверлом, соответственно, диаметром 3 мм сверлится отверстие 4 мм в глубину, после чего сверлом диаметром 10 мм рассверливается отверстие глубиной 38 мм. Далее осторожно стучим молоточком по личинке, нужно чтобы все штифты выпали из своих мест. Затем поворачиваем сердечник личинки в положение 2 ключа зажигания и нажимаем отверткой с тонким жалом на стопор личинки и вынимаем ее из замка зажигания.

На этом все. Установка проводится в обратной последовательности.

Далее продемонстрирован способ полегче, без высверливания личинки замка. первым делом открываем доступ к замку зажигания и снимаем подрулевые кожухи.

Видим в замке отверстие с фиксатором. Прежде чем нажмем на фиксатор, проворачиваем ключ в первое положение. Если провернуть не выходит, стучим по нему ладонью или молоточком, потому что провернуть нужно по-любому. При этом нужно пробовать слегка повращать рулевое колесо вероятно оно будет препятствовать разблокировке замка.

Провернув ключ, жмем на фиксатор.

Тянем личинку с ключом на себя и держим в руках заклинившую личинку, поле чего разбираем ее, чистим и ремонтируем.

Ознакомившись с данным фотоотчетом, поменять личинку замка зажигания своими руками на Ford Focus I (Форд Фокус) не составит особого труда.

Чтобы добраться с и отремонтировать замок зажигания вам понадобиться снимать рулевое колесо по этому стоит взять набор торцовых головок, набор торгсов и плоская отвертка, а также дрель со сверлом (если нужно).

у меня ф1 2004г в замок кто то уже лазил нажимать уже некуда.вытянул личинку на 2-2.5см дальше не идёт.вроде шевелится ,но не вылазит.что её ещё держит что делать подскажите!!

Отвечаю что этот материал мне помог. Так же сделал без высверливания. Только руль не снимал. Спасибо за потраченое время на выставление фото и т.д

Починил личинку замка зажигания на ФФ1, благодаря только тебе, дружище! От души спасибо! Кстати по второму способу, без высверливания, легко и просто!

Юрий, Спасибо вам большое! за такую детальную инструкцию по замене личинки замка на Ford Focus II. Владельцам такого автомобиля будет непременно очень и очень полезная информация!

Форд Фокус 2 рестайлинг. Замена личинки замка зажигания. 1. Снимите верхний и нижний кожухи рулевой колонки. 2. Аккуратно отведите защелки имобилайзера и отведите его в сторону не отсоединяя провода (все из тонкого пластика т.е. на соплях, так что аккуратнее). 3. Вставьте ключ в замок и поверните его в положение"I" 4. В корпусе замка зажигания снизу имеется небольшое отверстие примерно 2мм (возьмите зеркальце, подведите его снизу и вы его увидите) 5. Вставьте в это отверстие штифт такого же размера (можно подходящий гвоздик) и нажмите вверх (нажимаем на защелку ). В это время ключ тяните на себя. Защелка утопится и корпус личинки окажется у вас в руках. 6.Разберите корпус чтобы извлечь непосредственно саму личинку. Сборка личинки. Ремкомплект личинки продается в рассыпном виде. Каждая пластиночка пронумерована. 1. Возьмите старую личинку. 2. Вытащите пинцетом первую от ключа пластинку и посмотрите ее номер. 3. Найдите пластинку с таким же номером в ремкомплекте и вставьте в новый корпус сначала пружинку потом пластинку (можно использовать и старый, в этом случае пластинку нужно просто заменить). 4. Вставьте ключ в корпус и продвиньте его на одну позицию (на одну пластинку). Это нужно, чтобы пластинки во время сборки не выпадали. 5. Повторите пункты 2,3,и 4 по отношению к другим пластинкам пока не соберете всю линейку (10 пластинок ). Ключ при этом окажется полностью вдвинутым в корпус а пластинки будут утоплены заподлицо с корпусом. Поставьте личинку в корпус. Проверьте работу. Ключ с личинкой должны свободно вращаться. Поставьте все защелки и стопорную шайбу. Поставьте корпус личинки в основной корпус утапливая защелку. Поставьте на место на место имобилайзер. Установите кожухи рулевой колонки и катайтесь на здоровье. УДАЧИ

Решил самостоятельно заменить личинку зажигания. С помощью этого видео уложился за три часа с хвостиком. Для людей с прямыми руками этого видео достаточно что бы справиться с задачей.

Выполнял все точь-в-точь по инструкции, повезло, что ничего не пришлось высверливать. Иначе, наверное, не стал бы делать. Двух часов мне не хватило, но если придется снова — то наверное уложусь

У меня правда, вся операция заняла почти четыре часа, в основном, из-за отсутствия инструмента)) — постоянно бегал в соседний гараж. В целом, затруднений практически не возникло, только при наборе.

top-geer.ru

Снятие и установка замка зажигания. Замена личинки замка зажигания | Avtomasta.ru

Снятие и установка замка зажигания (Mitsubishi Outlander ).

Важно! При обслуживании системы SRS, снятии модуля подушки безопасности и часовой пружины соблюдайте меры безопасности!












Снятие личинки замка зажигания:

Рис.1

Для того, чтобы снять личинку замка зажигания, необходимо вставить ключ в личинку замка зажигания и повернуть его в положение «АСС». Затем крестовой отверткой нажимаем на стопорный штифт личинки замка зажигания внутрь и тянем личинку замка зажигания на себя (рис.1). При необходимости, производим замену личинки замка зажигания.




Проверка замка зажигания:

Рис.2

Таблица 1

Снимаем нижнюю и верхнюю крышки рулевой колонки. Отсоединяем разъем жгута проводов от замка зажигания (рис.2). Поворачивая ключ, проверяем состояние цепи между выводами (таблица 1).


















Проверка датчика наличия ключа в замке зажигания:

Рис.3

Таблица 2

Чтобы проверить датчик наличия ключа в замке зажигания, необходимо отсоединить разъем датчика наличия ключа в замке зажигания от датчика (рис.3). Чтобы проверить состояние цепи между выводами разъема руководствуйтесь таблицей 2.

















Регистрация идентификационного кода:

После того, как вы приобрели новый ключ зажигания или заменили электронный блок управления иммобилайзером, необходимо произвести регистрацию идентификационных кодов для каждого нового ключа в блоке управления иммобилайзером. Максимальное количество кодов которые можно зарегистрировать – восемь).

После того, как вы заменили электронный блок управления иммобилайзером, необходимо прибором MUT-II, зарегистрировать пароль, что установлен в электронном блоке управления иммобилайзером (Руководство по эксплуатации прибора MUT-II).

Важно! При регистрации новых идентификационных кодов все предыдущие зарегистрированные коды удаляются. Поэтому необходимо иметь в наличии все ключи зажигания, коды которых были зарегистрированы ранее.

Подсоединяем прибор MUT-II к диагностическому разъему.













Важно! Подсоединять и отсоединять MUT-II всегда нужно при выключенном зажигании.

Используем ключ зажигания который необходимо зарегистрировать чтобы повернуть замок зажигания в положение «ON». Используем MUT-II для регистрации идентификационного кода. Если регистрируем два или более кодов, то используем следующий ключ зажигания, который собираемся регистрировать, чтобы повернуть замок зажигания в положение «ON», не отсоединяя MUT-II. Отсоединяем MUT-II. Это завершит операцию регистрации.

avtomasta.ru

Ремонт и замена замка зажигания

В систему электроснабжения лучше просто так не заглядывать, но в случае поломки приходится, и иногда понятно не сразу, как снять замок зажигания, поэтому порассуждаем вместе над этим вопросом. Этот прибор является важным автомобильным узлом, без которого невозможен запуск двигателя. По своей сути, реле зажигания играет роль переключателя, соединяющего и размыкающего определенные виды контактных групп (набор попарно расположенных контактов, которые замыкаясь, включают назначенные им функции авто), входящих в состав системы пуска автомобиля.

Ремонт и замена замка зажигания – когда это случается?

Основная функция реле состоит во включении зажигания и стартера. Кроме того, оно осуществляет блокировку рулевого управления. Основными составными частями устройства являются корпус с замком, противоугонное устройство и контактная часть. От контактной части отходят провода, с помощью которых включается вся система зажигания. В случае неисправности какой-либо одной части прекращается работа всей системы.

Для того чтобы пришлось сменить замок зажигания, должны возникнуть определенные условия, последствия которых сделают ремонт невозможным или слишком затратным. Например, при попытке угона замок может получить механические повреждения. Замена производится и в случае утери ключей от системы. И, наконец, реле меняется при серьезных повреждениях в контактной группе.

Чаще ремонт замка зажигания производится из-за плохих контактов. Для того, чтобы выполнить их проверку, на аккумуляторной батарее (АКБ) отключается минусовая клемма (провод снимается с АКБ), а в рулевой колонке снимается нижний кожух (часть пластика под рулем). Контакты отсоединяются и проверяются с помощью омметра (прибор для измерения сопротивления). Выбранные контакты должны быть с нулевым сопротивлением, в противном случае необходима замена. При небольших повреждениях достаточно сменить личинку замка (сердцевина, куда непосредственно вставляется ключ) или его контактную группу (весь комплект парных контактов, иногда представлен в виде коробки с клеммами

Как снять замок зажигания – пошаговая инструкция.

Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:

  • С вала рулевого управления нужно снять кожух, после чего отворачиваются винты, на которых крепится замок зажигания.
  • В замок зажигания в нулевое положение вставляется ключ для отключения противоугонного устройства. Через отверстие в кронштейне нужно отверткой нажать на фиксатор, а затем вытащить сердцевину из кронштейна, а ключ – из замка.
  • Необходимо запомнить порядок подключения всех проводов и выводов. Чтобы в дальнейшем не было путаницы, желательно их промаркировать. После этого провода отсоединяются от замка.
  • Проверяется работа всех контактов при разных положениях ключа. Заодно проверяется и работа противоугонного устройства. При различных положениях ключа запорный стержень должен выдвигаться или утапливаться.


После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.

Что не следует забывать при работе?

При проведении ремонта, чтобы поменять контактную часть, в торце корпуса шилом поддевается стопорное кольцо (держит сердцевину замка зажигания внутри удобного корпуса), после чего контактная часть может быть извлечена. Установка новой контактной группы производится таким образом, чтобы расположение штекеров 15 и 30 было там, где находится запорный стержень. При этом своим широким выступом контакты должны входить в такой же широкий паз корпуса. Все детали устанавливаются на автомобиль в обратном порядке, соответствующем их снятию.

Ремонтные работы лучше проводить в сухом помещении, не допускать прямого попадания влаги на контакты и клеммы, чтобы в ближайшем будущем снова не разбирать эту систему для банальной зачистки окислов.


Согласно схеме электрооборудования, производится установка нового или отремонтированного замка зажигания, а также всех проводов в соответствии с предварительной маркировкой выводов. Для того, чтобы упростить подсоединение проводов, их маркировка переносится на новую систему. При условии соблюдения всех правил установки и подключения новый замок сможет работать в течение длительного времени. Для того, чтобы гарантировать бесперебойную работу и избежать скорой поломки, необходимо выбирать современную и качественную модель.

carnovato.ru

Как снять личинку замка зажигания AUDI A4B6

Обычно процедура по замене личинки замка зажигания AUDI A4 может понадобиться в случае замены или ее ремонта. Если вы хотите сделать это самостоятельно то вам будет полезна эта статья.

  • Итак для начала отсоединяем массу, это обязательно так как можете повредить ИММО или ЭБУ.
  • Теперь необходимо снять руль, но чтобы это сделать сначала снимаем AIRBAG ( кто не знает — это подушка безопасности на руле). Для этого вам нужно открутить два болта с обратной стороны руля ( там звездочка ключ понадобится). Теперь снимаем (отворачиваем) сам руль.
  • Теперь осталось снять чехол рулевой колонки. Понадобится крестовая тонкая отвертка. Откручиваем два самореза за рулем и два снизу.
  • Теперь нужно отсоединить разьем от катушки приемника ИММО.
  •  Поворачиваем ключ в замке в первое положение до того момента когда метка совпадет с отверстием в личинке и просовываем туда предварительно разогнутую канцелярскую скрепку.
  • Скрепку вставляем до упора и затем еще пару мм продавливаем. Так мы нажмем на стопор фиксирующий личинку в замке.
  • После этого раскачивая потихоньку личинку с ключем вытягиваем ее из замка.
  • Очень важно!!! Не поворачивайте после этого в замке без личинки ничего, а то заблокируете замок и уже ничего самостоятельно сделать не сможете.

locksdoor.ru
