Как снять сальники клапанов без съемника: Замена маслосъемных колпачков (сальников клапанов)

Как поменять маслосъёмные колпачки на ВАЗ-2114 8 клапанов: видео

Чрезмерный расход масла – меняйте клапанные уплотнители!

Содержание

  • 1 Что такое маслосъёмные колпачки (краткое представление)
  • 2 Процесс замены на ВАЗ-2114
    • 2.1 Видео о замене маслосъёмных колпачков
  • 3 Симптомы
  • 4 Выводы

Что такое маслосъёмные колпачки (краткое представление)

Колпачки или маслосъемные сальники предназначены предотвращать проникновение моторного масла в камеру сгорания. Прилегает плотно к клапану ГРМ (газораспределительный механизм), упреждая попадание масла под поршень. Функция их сводится к снятию масла с интенсивно работающего клапана.

Замена маслоотражательных колпачков

Изношенные сальники пропускают масло по штоку в камеру сгорания, где смешиваются с топливной смесью. Сгорая под поршнем, на седле и тарелке образуется нагар, что препятствует плотному закрытию седла. Осаждается нагар также на кольцах, верхней части цилиндра и днище поршня. Горючая смесь вкупе с моторной смазкой ухудшает качество горения, и в целом работу двигателя. Колпачки же резиновые, армированные втулкой и пружиной обжимают шток клапана уплотненной кромкой.

Самостоятельная замена уплотнителей потребует иметь под рукой инструменты:

  • Съёмник сальника.
  • Приспособление для снятия сухариков.
  • Пинцет, отвертки плоские (2 штуки), молоток, набор гаечных ключей, торцевых головок, трещотка, ветошь, пруток (до 8 мм из мягкого металла), пассатижи.
  • Оправку запрессовки новых уплотнителей.
  • Комплект новых сальников.

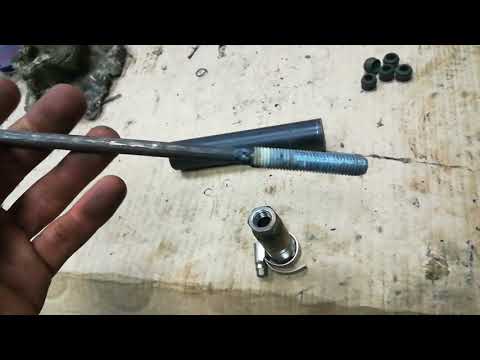

Съемник сальника

Новые сальники клапанов

Приспособление для снятия сухариков

Оправка для запрессовки сальников

Набор инструментов

Процесс замены на ВАЗ-2114

Процедура замены маслосъемных уплотнителей двигателя на ВАЗ-2114 предусматривает снятие головки блока для удобства различных технических манипуляций. Появление темно-синего выхлопа из глушителя будет свидетельством необходимости постановки автомобиля на ремонт.

Опуская элементарные тонкости, начинать нужно с замены колпачков, соблюдая рекомендуемую последовательность:

  1. Открыть капот, отсоединить минусовую клемму аккумулятора.

    Отсоединяем минусовую клемму

  2. Снять высоковольтные провода, выкрутить свечи.

    Снимаем высоковольтные провода

    Выкручиваем свечи зажигания

    Выкрутили свечи, лезем к ремню ГРМ

  3. Удалить ремень ГРМ (газораспределительный механизм).

    Снимаем ремень ГРМ

  4. Снять крышку головки блока (ГБ), зубчатый шкив распределительного вала, не потеряв при этом шпонки.

    Снимаем крышку головки блока цилиндров

    Демонтируем зубчатый шкив распределительного вала

  5. Открутить крепления задней крышки без повреждения прокладки блока, и прочие соединения. Снимается распределительный вал с концевыми манжетами. Остается только втулка.

    Снимаем распределительный вал

Далее коленчатый вал проворачивается до момента, когда поршень займет позицию в ВМТ, где предстоит замена уплотнителя.

Во избежание выпадения клапана в цилиндр, выворачивается свеча, а в отверстие вставляется пруток, желательно оловянный, который не повредит резьбу.

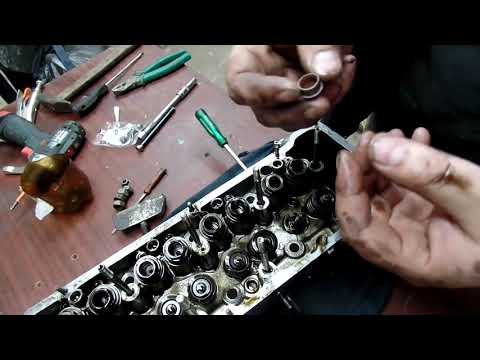

Пружина клапанная сжимается приспособлением, и сухарики легко снимаются пинцетом. В обиходе процесс называется рассухариванием. Извлекаются верхняя, нижняя тарелки. С направляющей втулки удаляется колпачок. Для этого на него устанавливается цанга и резким ударом молотка по втулке приспособления колпачок выдавливается. Процесс повторяется со вторым клапаном.

С помощью приспособления рассухариваем клапана

Новые сальники, предварительно смазанные моторным маслом изнутри, укладываются в оправку, запрессовываются, после чего монтируются пружины, тарелки. Сухарики с помощью приспособления вставляются в нижнюю проточку клапана. Коленчатый вал проворачивается так, чтобы в ВМТ оказался 2 цилиндр. Пруток извлекается из свечного отверстия и вставляется в следующее гнездо.

Последовательность работ повторяется в том порядке, в каком извлекались детали.

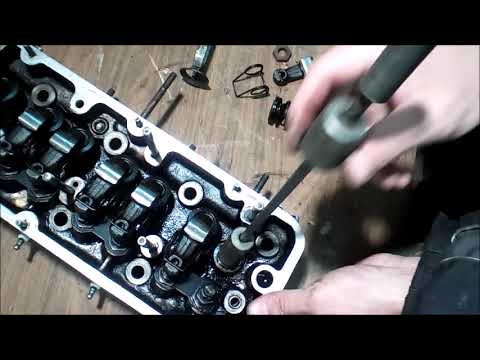

С помощью оправки запрессовываем сальники клапанов

Опоры распределительного вала, шайбы регулировки толкателей, шейки, кулачки смазываются маслом.  Перед укладкой опорного сальника вала желательно проверить его техническое состояние. Производится регулировка зазора клапанов, если требуется.

Сборка завершается подсоединением клемм аккумулятора, запуском двигателя. Мотор обязан работать без лишних шумов, если, конечно, не остались лишние запчасти.

Видео о замене маслосъёмных колпачков

Симптомы

Колпачки по истечении времени разрушаются, подвергаются старению, расслоению резины с потерей технических свойств. Заметно это появлением сизого дыма из глушителя автомобиля, работающего с большими нагрузками, при торможении двигателем. Косвенными мотивами износа сальников считается повышенный расход моторного масла.

Колпачки в процесс работы теряют свои технические свойства

Замасливание свечных электродов также является симптомом износа колпачка. Агрессивная среда, высокие температуры негативно сказываются на стойкости резины ее долговечности. В итоге материал изделия твердеет, а рабочая кромка трескается, истирается, изнашивается.

Выводы

  • Не рекомендуется использование отвёрток при снятии сальников, чтобы не повредить втулку.
  • Снимайте обжимную пружину при надевании сальника на ножку клапана.
  • Обязательно смазывать
    внутреннюю поверхность втулки.
  • Прокручивая коленчатый вал и переходя на очередной цилиндр, не забывайте извлекать оловянный пруток из свечного гнезда.
  • На головке блока в месте крайних опор распределительного вала, следует нанести герметик.

Привлекательными, востребованными уплотнителями с позиций длительной эксплуатации, считаются колпачки на основе фтор-каучука. Свидетельством тому продукция «Goetze», «Elring» с ресурсом длительной эксплуатации.

Замена сальников клапанов ВАЗ 2108

Для того чтобы заменить самому в домашних условиях сальники клапанов на переднеприводном ВАЗ, это относится от ВАЗ 2108, 2109, 2110 и так далее. В восьми клапанном двигателе, как инжектор, так и карбюратор принцип один. Нужен съемник клапанов, и оправка в виде трубки с внутренним диаметром 13-13,5мм.

Постараюсь объяснить все тонкости замены сальников клапанов, сделав эту работу один раз поймете что все просто, правда многое зависит от человека, если верите что это по силам то не сделаете эту работу, если уверены то беритесь смело, тем самым сэкономите деньги на мастере.

Признаки замены сальников клапанов

Признак замены сальников клапанов, с сапуна нет дыма значит поршневая в хорошем состоянии, но с глушителя идет дым постоянно, либо завели дым пошел потом прекратился это признак испорченности сальников клапанов. Нет потеков масла но все время приходится доливать в двигатель масло, могут отказывать свечи из за масляного налета на электродах свечи, значит виноваты сальники клапанов но опять таки при условии что с сапуна не идет дым.

Если на малых и средних оборотах двигателя нет дыма но с сапуна идет пусть небольшой дым черного цвета, стоит дать газу как с глушителя начинает валить дым это признак износа поршневых колец либо поломанных перегородок между кольцами. Если с сапуна идет синий дым, это говорит о том что очень большой износ поршневой группы, сальники клапанов не причем.



Фото. Двигатель ВАЗ 2108

Последовательность в работе при замене сальников клапанов

Открутите кастрюлю воздушного фильтра, отсоедините трос газа, снимите крышку клапанов, ниже на фото стрелками показано что откручивать.



Фото. Стрелками показано какие гайки надо открутить чтобы снять крышку клапанов



Открутите трамблер, но обязательно запомните как он стоял, тогда не придется настраивать зажигание если его поставите точно так как он стоял, он держится на трех гайках, одна гайка показана стрелкой на фото ниже, две других ниже, снимите его.



Фото. Откручиваем трамблер



На фото ниже, снята крышка клапанов, кожух ремня ГРМ и трамблер.



Фото. Двигатель без крышки клапанов и защитного кожуха ГРМ



Теперь можно снять ремень ГРМ, желательно перед этим выставить шестерню рапредвала на метку, открутить ее легко как показано на фото, вставьте торцовый ключ на гайку, он заблокирует шестерню от вращения.

Шестерню раскрутили, ослабьте натяжной ролик, снимите ремень ГРМ с шестерни, снимите шестерню с рапредвала, будьте внимательны на распредвале есть шпонка обычно она сидит очень плотно, но если шпона не полотно сидит, то может упасть и потеряться.



Фото. Откручивание шестерни распредвала



Снимайте корпус вспомогательных агрегатов, он держится на одном болте с шестигранной головкой, шестигранный ключ размером 5мм.



Фото. Откручивание внутреннего болта шестигранником



Открутите крышки корпуса распредвала, снимите рапредвал.



Фото. Распредвал без корпуса



Распредвал снят, выкрутите первую свечу, но не снимайте все стаканчики с клапанов, стаканчик снимайте только с того клапана который рассухариваете, после замены сальника, и постановки пружин на клапан сразу ставьте стаканчик на место.



Фото. Съемник клапанов



Чтобы снять пружины с первого клапана надо вставить отвертку в цилиндр под клапан через отверстие под свечу, для этого поршень должен стоять в верхней мертвой точке. Поршень слегка отведите ниже (это можно сделать так, отверткой цепляться за венец маховика через смотровое отверстие), вставьте отвертку под клапан подведите поршень верх чтобы он прижал отвертку к клапану, теперь можно снять пружины с клапана съемником клапанов.



Фото. Метка на маховике



В таком положении первый и четвертый поршни будут вверху, значит в описанной последовательности меняйте сальники на первом и четвертом цилиндре, далее проверните коленвал на пол оборота поднимутся второй и третий поршни, меняйте сальники на них.



Фото. Снятие пружин с клапана

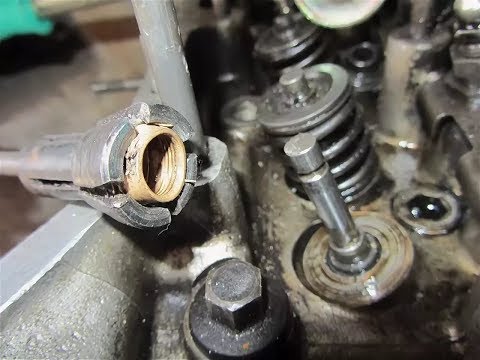

Для снятия старого сальника есть специальный съемник, но он не обязателен, так как сальник можно снять плоскогубцами, зацепитесь плоскогубцами за сальник и постарайтесь прокрутить его, как сальник прокрутится, вытягивайте его.



Фото. Снятие старого сальника с клапана

Новый сальник оденьте на клапан, наставьте оправку, легкими ударами молотка набейте на место, признак что сальник сел на место, слегка изменится звук при ударе молотка по оправки



Фото. Одетый сальник на клапан



После того как все сальники заменены, надо все собрать в обратной последовательности, но здесь тоже не все просто надо учитывать некоторые мелочи.



Фото. Оправка для сальника



Оденьте сальник на распредвал, предварительно обмажьте его герметикам, поднимите первый поршень в верхнюю мертвую точку, распредвал вложите передними кулачками вверх как на фото ниже.



Фото. Установка распредвала в головку



Крышки рапредвала смажьте герметикам, как показано на фото ниже, закручивайте крышки на распредвал. Распредвал начинайте затягивать с центральных гаек, далее от них крест на крест.



Фото. Крышки корпуса распредвала



Корпус вспомогательных агрегатов тоже обмажьте герметикам как показано на фото ниже, закручивайте его на свое место. Будьте внимательны шток бензонасоса будет упираться в распредвал, после того как он упрется его вдавите отверткой после чего корпус встанет на место.



Фото. Нанесение герметика на корпус вспомогательных агрегатов



Открутите крышку с трамблера обмажьте его герметикам как на фото ниже, ставьте на свое место, чтобы трамблер попал в паз распредвала, прокручивайте его за бегунок, как трамблер попадет на свое место легко сядет, выставьте по намеченным меткам, затягивайте трамблер.



Фото. Нанесение герметика на корпус трамблера



Закрутите крышку трамблера на свое место. Остается поставить ремень ГРМ и поставить крышку клапанов на свое место.



Фото. Установка трамблера



Лишний герметик легко удалить тряпкой, либо дождаться когда он высохнет тогда его можно отодрать отверткой или ножом.

Замена сальников клапанов ВАЗ 21083. Видео.

Подробно как установить ремень ГРМ узнаете перейдя по ссылке Регулировка ремня и клапанов ВАЗ-2108 И ВАЗ-2109.

Горобинский С.В.
