Как снять панель на ВАЗ 2110 (фото, видео)
Описание
Приборная панель на ВАЗ 2110 служит для отображения необходимой информации о состоянии автомобиля и содержит в себе тахометр, спидометр, указатели уровня топлива и температуры охлаждающей жидкости, а также 12 контрольных ламп. В связи с тем, что она сделана из пластика не очень высокого качества, по прошествии небольшого количества времени пластик начинает трескаться или отклеивается угол панели приборов. Чтобы убрать эти дефекты, необходимо снять целиком приборную панель, но как на ВАЗ 2110 снять панель?
Панель ВАЗ 2110
Демонтаж
В том, чтобы демонтировать панель приборов на ВАЗ 2110, нет ничего сложного, требуется только некоторое количество свободного времени, минимум инструментов и собственное желание.
Процесс демонтажа состоит из следующих этапов:
- Перед тем как непосредственно снимать панель, отсоедините минусовую клемму от аккумулятора, это позволит избежать в дальнейшем проблем с электрикой;

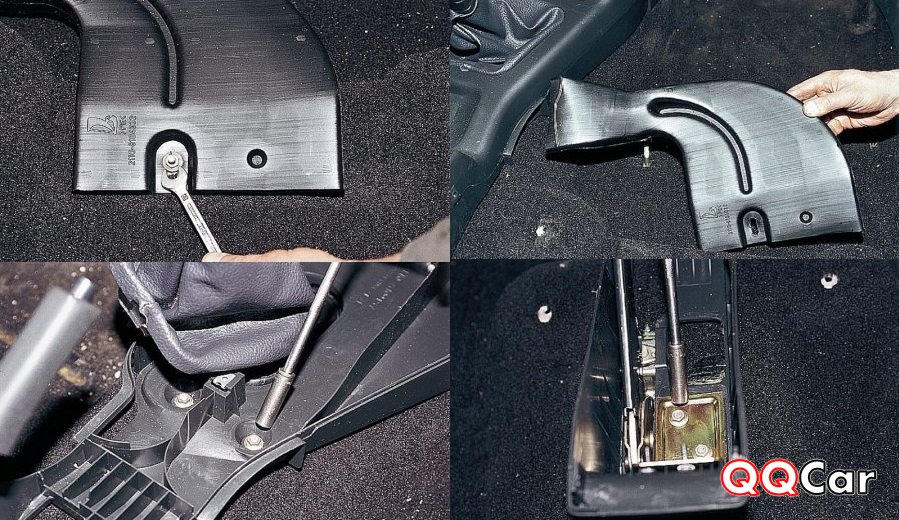

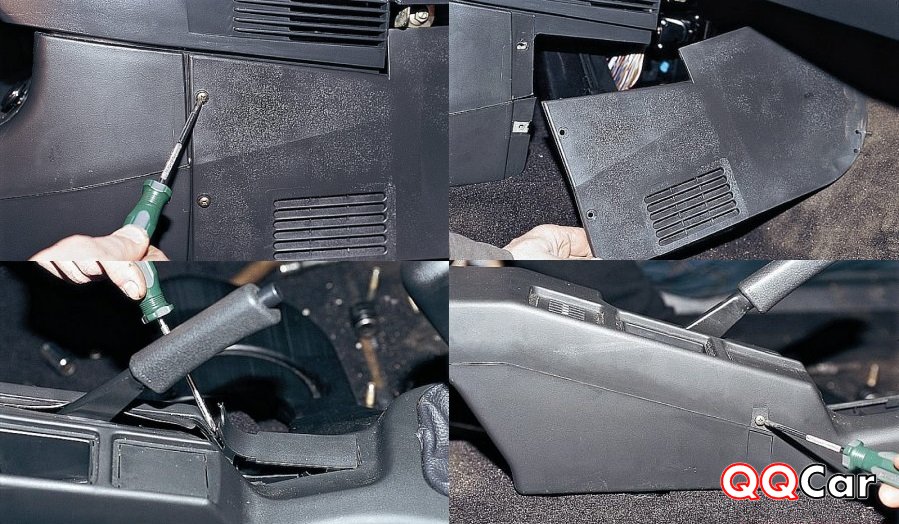

- При помощи пластиковых лопаточек снимите верхнюю обшивку туннеля пола;
- Бардачок.
Откройте бардачок и открутите крестообразной отверткой винты крепления, находящиеся снизу. После этого можно снять сам бардачок, только предварительно надо будет отсоединить провода, идущие на его освещение; - Снимите монтажный блок с крышкой;
- Элементы управления. Далее снимите ручку переключения режимов гидрокорректора, для этого нужно только с небольшим усилием вытянуть ее из панели на себя. Открутите гайку переключателя с помощью торцевой головки подходящего размера. После достаньте сам переключатель с внутренней стороны панели ВАЗ 2110 так, чтобы он остался висеть на креплениях;
- Воздушная система. После этого необходимо будет снять верхние боковые сопла, это можно сделать, утопив пластиковой лопаткой пластмассовую защелку, и повернув сопло. После этого сопло можно снять. Также стоит поступить и с другой стороны;
- Крепления. Снятые боковые сопла откроют доступ к гайкам, которые необходимо будет открутить. Также откручиваются винты в нижней части панели ВАЗ 2110 слева, возле рычажка открытия капота, в нише, где крепится монтажный блок, слева и справа консоли, за бардачком и внизу справа;
- Уплотнения.
Далее необходимо снять резиновый уплотнитель с передних стоек автомобиля, а после подцепить пластиковой лопаткой или отверткой накладку, чтобы пластиковые крепления вышли из своих посадочных мест. Теперь декоративную накладку можно снять; - Проводка. После того как предыдущие пункты выполнены, приступайте к отключению проводки. Рядом с замком зажигания проходит пучок проводов, необходимо отключить колодку с проводами от замка. Для этого нужно срезать хомут, который стягивает пучок проводов, и разъединить колодку. Далее необходимо разъединить колодки с проводами рядом с педалью газа, колодку имобилайзера, две колодки, на которые идут контакты сигналов торможения и колодки на жгуте под панелью приборов с водительской стороны.
Откройте бардачок и открутите крестообразной отверткой винты крепления, находящиеся снизу. После этого можно снять сам бардачок, только предварительно надо будет отсоединить провода, идущие на его освещение;Узнать подробнее о распиновке панели приборов можно здесь: http://vazweb.ru/desyatka/elektrooborudovanie/raspinovka-paneli-priborov.html
После всех выполненных действий вы сможете беспрепятственно самостоятельно снять приборную панель на ВАЗ 2110 и заняться ее ремонтом.
Устанавливать панель нужно в обратной последовательности. Во избежание недоразумений лучше всего будет пометить, откуда какие провода вы отключали.
- Автор: ratico19
- Распечатать
Оцените статью:
(4 голоса, среднее: 5 из 5)
Поделитесь с друзьями!
Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110 — Автомобильный блог
Панель ВАЗ 2110 или торпедо «десятки» стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду «десятки» полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.
Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания.
Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ). Вот так панель «десятки» выглядит схематично.
На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.
- 1 — панель
- 2 — боковое сопло вентиляции и отопления салона
- 3 — накладка панели приборов
- 4 — винты крепления накладки
- 5 — винты крепления панели
- 6 — коробка
- 7 — накладка консоли
- 8 — крышка
- 9 — щиток панели приборов
- 10 — крышка монтажного блока
Если снять панель полностью, то должно остаться только это, смотрим фото —
Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.
Снятие установка панели ВАЗ 2110
Далее пошаговая инструкция по снятию торпедо «десятки».
- Отсоединяем аккумуляторную батарею
- Снимаем рулевое колесо и подрулевые переключатели
- Обязательно снимаем верхнюю облицовку туннеля пола
- Снимаем бардачок и отвинчиваем винты крепления
- Снимаем ручку гидрокорректора фар потянув на себя
- Откручиваем гайку гидрокорректора и вынимаем его
- Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
- Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
- Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
- Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
- Отсоединяем колодки электропроводки
- Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении
Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки.
Шумоизоляция панели ВАЗ 2110
Для шумоизоляции торпедо «десятки» в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее —
Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.
Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это —
Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.
В заключении хотелось бы сказать, что панелей устанавливаемых на «десятку» две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.
Самое интересное, что панель нового образца или европанель на «десятку» можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.
Как отрегулировать фары на ВАЗ-2110? Регулировка фар ВАЗ-2110 своими руками / Paulturner-Mitchell.com
Для обеспечения безопасности управления автомобилем фары должны быть установлены правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый автовладелец.
Регулировку можно произвести, не снимая элемент с машины — для этого есть специальные винты, с помощью которых пучок света регулируется в вертикальной плоскости. Точно так же регулируется пучок на моделях 2111, 2112. Такие настройки есть даже у более современных моделей LADA Granta и LADA Priora.
Как разобрать фары
Для того чтобы своими руками отрегулировать фары ВАЗ-2110, необходимо избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель . Порядок разборки следующий:
- Отсоедините минусовую клемму от аккумулятора. Если батарея будет мешать, ее можно полностью вынуть.
- Снимите стекло, прогрев его феном. Таким образом, вы сможете расплавить клеевой состав, который находится под ним.
- Вырежьте на линзе небольшой U-образный профиль.
- Снимите отражатель из бумаги. Для этого нужно открутить три болта сзади.
- Рядом с гидрокорректором есть пружина, ее нужно снять.
Вместе с ним демонтируются «розетки» — пластиковые клипсы, крепящиеся к отражателю. - Прикрепите шар к краю рефлектора.
- Вытащите катушку из металла, чтобы предотвратить отвинчивание регулятора.
Если гидрокорректор затянут туго, то ограничитель просто деформируется. В этом случае из пластикового держателя вылетит шарик, и вся оптическая система упадет вниз.
Особенности снятия блока фары
Обязательно учтите, что если вы будете выкручивать корректор, вам придется заменить стальную часть резиновой прокладкой. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как сложно разобраться при установке резиновой прокладки, когда фары находятся в крайних положениях.
Чтобы не потерять свет, нужно будет перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного замка. Идеально подходит шплинт.
Он помещен в лепестки пластиковой «розы». Обязательно соблюдать аккуратность при разборке блока фары. Перед первым использованием очистите все поверхности от излишков герметика. При необходимости промазать стекло по периметру герметиком.
Альтернативный тюнинг
Для того чтобы отрегулировать фары на ВАЗ-2110 можно воспользоваться альтернативным методом. Для этого выполните следующие действия:
- Нарежьте резьбу на креплениях регуляторов светового потока.
- Затяните винты внутри фонарей и наденьте на них шайбы.
- Снимите пластиковые зажимы.
- Установите планки, на которых расположены отражатели дальнего и ближнего света.
- Установите шайбу на стержень. Еще нужно установить на него пружину и снова шайбу.
- Вся конструкция фиксируется контргайкой.
Подготовительные работы перед регулировкой без разборки
Если в самой фаре нет дефектов, то можно не разбирать, только регулировать пучок света.
Перед началом регулировки фар ВАЗ-2110 своими руками необходимо выполнить несколько подготовительных действий. На фото показана планировка стены. Вам также необходимо будет выполнить следующие условия:
- Полностью заправить бензобак, чтобы задняя часть автомобиля опустилась.
- Промойте все стекла фар.
- В багажнике лежала запаска, огнетушитель, связка ключей. Другими словами, все, что вы обычно носите с собой.
- Проверить давление во всех колесах и при необходимости подкачать.
- Установите автомобиль на ровную поверхность. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.
Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит точность регулировки света.
Алгоритм действий по настройке
Перед регулировкой фар на ВАЗ-2110 необходимо выполнить все подготовительные мероприятия.
Установка передних грузовых сидений не имеет смысла. Для более точной регулировки (по мере загрузки машины) имеется гидравлический привод. Рукоятка его находится слева от руля направления, возле блока предохранителей. А теперь о том, как сделать регулировку фар без демонтажа элементов:
- Установить автомобиль к стене, продольная часть должна быть перпендикулярна кузову.
- Запустите двигатель и включите ближний свет фар. Желательно завести двигатель, чтобы не садить аккумулятор.
- Поверните ручку управления гидравликой в положение «1». Это положение соответствует минимальной загрузке – в машине находится только водитель.
- Исправьте направление световых лучей винтами на блок-фарах, руководствуясь схемой, представленной в статье.
Добравшись до нужного направления, вы можете закончить работу. Теперь, в зависимости от степени загруженности автомобиля, нужно просто отрегулировать положение рукоятки гидропривода.
Если вам необходимо поменять фары
Перед регулировкой фар на ВАЗ-2110 необходимо убедиться в их исправности.
Если ремонт, который был описан выше, не дает результата, то необходимо произвести полную замену фары. Для этого выполните следующие манипуляции:
- Отсоедините от фонаря всю проводку и снимите верхнюю часть решетки радиатора. Для этого необходимо открутить все болты ключом на «10».
- Отсоедините от поворотников провода и снимите гидравлический корректор. Для этого нажмите на защелку и поверните корпус устройства на 90 градусов.
- Открутите винты крепления оптического элемента и отодвиньте блок-головку назад.
- Ослабьте болты на верхнем замке и снимите «ресничку».
После того, как вы открутите последнюю гайку, вы можете снять всю лампу в сборе и снять ее. Если еще есть возможность выполнить ремонт, сделайте это. Если нет, то меняйте фару целиком. Перед регулировкой фар на ВАЗ-2110 обязательно отремонтируйте их. Так вы сможете обеспечить максимальную надежность оптики.
