Как самостоятельно установить и подключить автомагнитолу | Автомагнитолы | Блог
Автомобильная аудиосистема не может существовать без автомагнитолы. Основная функция автомагнитолы — принятие аудиосигнала из внешних накопителей (USB-накопитель, AUX, Bluetooth) и распределение сигнала на динамики. Если автомобиль не оборудован магнитолой, ее можно приобрести отдельно и установить самостоятельно. Однако многих новичков процесс самостоятельной установки может отпугнуть из-за кажущейся сложности. На самом деле весь процесс состоит из нескольких простых действий. В этой статье наглядно разберем, как подключить магнитолу к автомобилю на примере Pioneer MVH-S520BT и «ВАЗ» 2114.
На сегодняшний день существуют магнитолы двух размеров: 1-DIN (180 × 50 мм) и 2-DIN (180 × 100 мм). Различие этих типов заключается в размере и поддерживаемых функциях. Так, многие 2-DIN автомагнитолы работают под управлением OC Android, благодаря чему могут поддерживаться навигатор, карты, воспроизведение видео, а также вывод изображения с камеры заднего вида.
Сейчас основными поставщиками автомагнитол являются компании Pioneer (для внутреннего рынка Японии — Carrozzeria), Alpine, Prology, Digma, KENWOOD и Sony. Также недавно на рынок вышла компания Aura, которая стала известна благодаря выпуску качественных магнитол за доступный ценник.
Что понадобится для установки магнитолы в автомобиль?
Для подключения автомагнитолы понадобятся:
- Непосредственно автомагнитола.
- Фишка питания или ISO-разъем (обычно идет в комплекте).
- Сопутствующие инструменты: отвертка, изолента или термоусадка, паяльник, олово, припой, провода, клеммы, гаечный ключ.
Подключение магнитолы. Пошаговая инструкция
После выбора автомагнитолы и подготовки всех необходимых инструментов можно переходить непосредственно к практической части.
1. Сборка проводов питания
Для начала необходимо сделать (или купить готовые) провода для питания магнитолы от аккумулятора.
Для самостоятельной сборки берем два провода сечением 2,5–4 мм2 и длиной около 3 м, а также две клеммы как на рисунке ниже.
Далее зачищаем изоляцию провода на расстоянии примерно 15 мм от начала, продеваем термоусадку (если есть) и отодвигаем ее подальше, чтобы не мешалась. После чего соединяем провод с клеммой и обжимаем пресс-клещами или пассатижами. Для повышения надежности конструкции можно запаять место соединения провода и клеммы, но это необязательно. Теперь остается только изолировать провод и клемму термоусадкой или изолентой.
В конечном итоге должен получиться провод как на рисунке ниже.
К слову, клемма может быть и другого вида, например, такого:
Вне зависимости от вида клеммы, принцип ее соединения с проводом будет практически одинаковый.
2. Установка предохранителей на провода
Предохранитель является защитой провода. Если вдруг пройдет короткое замыкание от аккумулятора, то предохранитель примет ток на себя и сгорит, тем самым защитив провод от возможного возгорания.
На рисунке ниже показано, как выглядит предохранитель.
Предохранитель ставится в обрыв провода за 30 см от начала провода со стороны аккумулятора на плюсовой провод. Для установки предохранителя провод питания отрезается, а затем этот отрезок по обе стороны запаивается с проводами предохранителя в одно целое. Важно не забыть загерметизировать места пайки изолентой или термоусадкой, а также проверить сохранность оболочки (изоляции) кабеля после окончания процедур.
3. Подсоединение проводов к клеммам аккумулятора
Подключение получившихся проводов питания осуществляется только на снятые (!) с аккумулятора клеммы, чтобы избежать короткого замыкания. Снять клеммы с аккумулятора можно с помощью гаечного ключа.
После снятия клемм нужно отвернуть болты (обведены на рисунке красным) на распределительной площадке и присоединить получившиеся провода. Теперь остается только обратно закрутить болты, чтобы зафиксировать провода на клеммах.
4. Протягивание проводов к месту установки автомагнитолы
Провода питания подготовлены и автомагнитола ждет своего часа.
Перед непосредственной установкой автомагнитолы необходимо протянуть провода в салон.
Для удобства протягивания проводов можно воспользоваться проволокой.
Под передней панелью автомобиля со стороны водителя, над педалью сцепления есть технологическое отверстие для гидрокорректора фар, а так же штатных проводов. Нужно протянуть в это отверстие проволоку и вывести ее под капотом:
После чего необходимо поочередно крепко обмотать каждый провод питания проволокой, и потянуть за проволоку изнутри салона. Таким образом можно легко вытянуть провода в салон.
Далее приступаем к разборке боковых панелей, дабы открыть доступ к посадочному месту для магнитолы. Чтобы снять боковой пластик, необходимо открутить несколько винтов.
5. Установка и подключение автомагнитолы
После снятия боковых панелей и протяжки проводов можно устанавливать автомагнитолу на посадочное место. Далее находим инструкцию к магнитоле и, в частности, к ISO-разъему.

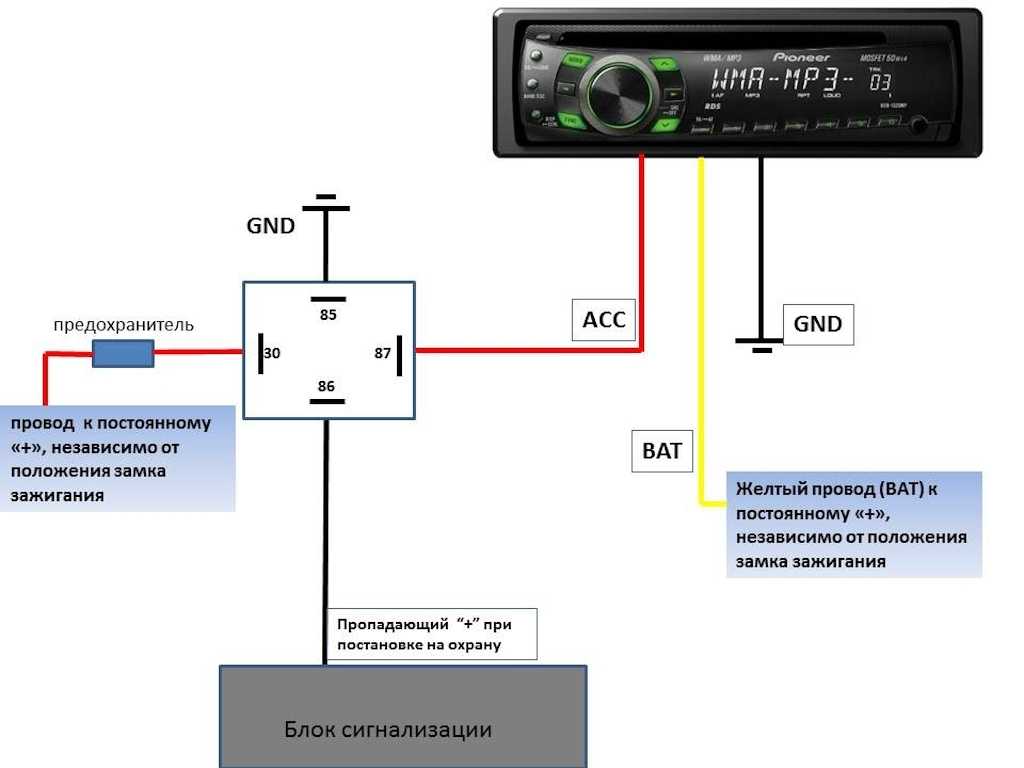

Ниже изображена схема автомагнитол Pioneer (распиновка всех автомагнитол от Pioneer одинакова).
После ознакомления с инструкцией можно приступать к подключению проводов:
Красный и желтый провод соединяем с плюсовым проводом питания, который был протянут из под капота в салон, а затем изолируем место соединения. Ту же процедуру проделываем с черным проводом от магнитолы и минусовым проводом питания.
После подключения питания необходимо подключить динамики к магнитоле. Провода от динамиков протягивать не нужно, так как они уже протянуты в салон с завода, поэтому остается только подключить по схеме. Однако важно следить за полярностью при подключении динамиков.
Если нет уверенности в том, какой из проводов динамика минус, а какой — плюс, можно воспользоваться нехитрым способом для проверки полюсов:
Нужно взять обычную батарейку и присоединить к ее полюсам провода от динамика.
Если диффузор динамика начал двигаться вверх, то полярность соблюдена правильно и минус батарейки соответствует минусу провода, а плюс — плюсу. В ином случае диффузор будет вдавливаться.
Если диффузор динамика начал двигаться вверх, то полярность соблюдена правильно и минус батарейки соответствует минусу провода, а плюс — плюсу. В ином случае диффузор будет вдавливаться.После того, как правильная полярность найдена, подключаем динамики к магнитоле по инструкции от самой магнитолы, либо по данной схеме:
Когда все провода подключены, можно приступать к проверке работоспособности аудиосистемы автомобиля. Для этого подключаем клеммы из пункта 3 инструкции к аккумулятору, включаем зажигание и пробуем включить магнитолу.
