Особенности установки светодиодных ламп в разные фары

27.05.2017


В этой статье мы поговорим, где лучше использовать светодиодные лампы, а где лучше их не использовать. Давайте начнем наш разговор с того, куда лучше ставить светодиодные лампы, и где они дадут максимальный прирост в освещенности дороги.

Установка диодных ламп в фару с цоколем Н4

Установка диодных ламп в фару с цоколем Н4 в 99% случаев даст существенный прирост освещенности, как правило, в 2-3 раза. То есть, h5 и светодиодные лампы – это must have! Вся проблема в том, чтобы сама светодиодная была сделана грамотно и качественно, то есть попадала в фокус и имела чипы с маленькой площадью, а не с большой, как у дешевых светодиодных ламп. При соблюдении этих условий Вы получите небывалый прирост в свете на дороге.
Почему цоколь Н4 является самым мажорным в плане прироста освещенности? Это связано с тем, что сама галогенка Н4 была спроектирована довольно давно и конструкция ее не оптимальна. Поэтому получается, что КПД лампы маленький. Но, поскольку КПД галогеновой лампы маленький, то светодиоды, исправляя недоработки этой конструкции, очень хорошо замещают галогенку в этом цоколе и Вы, как пользователь, получаете, как минимум 2-3 кратное улучшение освещения на дороге. Кроме того, светодиодная лампа Н4, благодаря своим самым большим размерам, является наименее теплонагруженной. Это тоже, как Вы понимаете, положительно сказывается на характеристиках светодиодов.

Установка диодных ламп в фару с цоколем Н7, HB4, h21

Следующим типом фар по эффективности светодиодных ламп являются так называемые «моноцоколи» в рефлекторных фарах. Моноцоколи – это цоколи Н7, НВ4, Н11, то есть раздельный свет, отдельная секция ближнего света. В них тоже светодиодные лампы светят достаточно хорошо, но прирост уже несколько меньше. С чем это связано? Прежде всего с тем, что сама конструкция галогенки разрабатывалась уже после лампы Н4, и в данной конструкции уже были учтены недостатки лампы h5, и эффективность самой лампы накаливания, то есть галогенки, стала намного выше. Галогенка стала светить ярче, и именно поэтому этот стандарт и сменил более устаревший стандарт лампы Н4. Поэтому светодиодам в этих цоколях тягаться с галогенкой уже сложнее. Но все равно мы можем улучшить освещенность в 1,5-2 раза, используя хорошие и качественные лампы, с продуманной системой теплоотвода и с правильной фокусировкой.

Особой подгруппой являются фары, у которых цоколя установлены не вертикально, а под некоторым углом. Суть в том, что в таких фарах, где посадочное место установлено под углом, даже качественные светодиодные лампы могут светить совершенно неправильно. Связано это с тем, что сама галогенка, установленная в фару, светит на 360 градусов, в независимости от того, посажен цоколь прямо, или под углом. Светодиодные лампы пока еще не научились светить на 360 градусов, поэтому когда мы ставим светодиодную лампу в фару с посадочным местом, расположенным под углом, то можем получить неправильную, искаженную светотеневую границу. Для таких фар лучше использовать светодиодные лампы, которые допускают поворот цоколя относительно самой лампы, или же дорабатывать светодиодные лампы, где нет поворота.

Установка диодных ламп в фару с линзой

Одной из наиболее сложных площадок для установки светодиодных фар является линзованная оптика и линзованные фары. Если у Вас в фаре установлена линза, то прирост от использования светодиодных фар будет самым минимальным. Связано это с тем, что отражатель у таких фар самый маленький, да еще и половина этого отражателя перекрыта шторкой, которая формирует светотеневую границу. Качество светотеневой границы у таких фар всегда будет идеальное, даже установив в них светодиодные лампы, вы никак не ухудшите этот показатель. Но, зачастую, наблюдается тенденция, что после установки светодиодных ламп освещенность перед автомобилем остается той же что и у ламп накаливания. Правда, стоит отметить, что по краям она значительно возрастает за счет особенностей светораспределения светодиодных ламп

Установка диодных ламп в фару с цоколем Н1 и Н3

Ну и самым сложным вариантом для светодиодных ламп являются цоколи Н1 и Н3. Почему цоколя цоколя Н1 и Н3? Да потому что те, кто видел лампочку Н1 и Н3 понимают, что она является самой маленькой из всех ламп  с нитью накаливания. Для светодиодов это крайне важно, потому что для них важен теплоотвод. Одно дело отвести тепло от чипов на плате шириной, например, 1-1,5см, а другое дело – на плате шириной около 5мм. Соответственно, чем температура чипов выше, тем хуже они светят, и срок службы у них тоже меньше. Поэтому для производителей крайне сложно сделать хорошо светящую, качественную и долгоиграющую светодиодную лампу. Производители чипов, безусловно, работают над таким параметром, как увеличение рабочей температуры чипов и срока их службы, но работа в этой области идет не так быстро, как нам бы хотелось.

Установка светодиодных линз вместо штатных

Для владельцев автомобилей с линзованными фарами гораздо более эффективным является вариант установки светодиодных линз, чем установка светодиодных ламп в уже имеющиеся линзы. Таким образом, мы сразу получим значительный прирост освещенности (от 3 до 10 раз). Тем более, что за последние полгода они снизились  на 40-50%, то есть это уже не те огромные деньги, что прошлом году. Всячески рекомендуем, если у Вас линзы, которые уже не светят, потратить имеющиеся средства именно на замену линз, и вы получите максимальный результат, который Вас полностью устроит.



К другим статьям →

ledbalka.ru

Светодиодные лампочки в линзованной фаре. Переход

26.01.2018, Просмотров: 9943

Срок жизни моего би-ксенонового комплекта подошел к концу. Я, как и многие автолюбители, задался вопросом, что поставить — ксенон или LED-лампы? Прогресс не стоит на месте, он добрался и до системы головного света автомобиля. Ксенон — это давно уже норма, им никого не удивить. Автопроизводители начали активно применять светодиодные лампы. Их ставят как в противотуманки и ДХО, так и в фары головного света. Так что же выбрать — проверенный ксенон или новинку LED? Сложность выбора состоит в том, что принципы работы ксенона и диодов разные, технологии отличаются, соответственно, просто сравнить их не получится. Рассмотрим особенности обоих вариантов.

Как работает ксенон

То, что мы привыкли называть ксеноновыми лампами, на самом деле является металлогалогенными. Это один из видов газоразрядных ламп. Для коррекции спектра свечения дуги добавляют иодиды некоторых металлов. Такие лампы заполнены инертным газом (ксеноном или аргоном) с добавлением паров ртути. Электрическая дуга, возникающая между двумя электродами, разогревает и заставляет светиться пары ртути и прочие добавки. Для возникновения разряда необходимо большое напряжение — от 25 до 50 кВ. Для этого применяют блоки розжига.

Плюсы газоразрядных ламп

Хороший свет на автомобиле — это комфорт и безопасность. Поток света ксеноновой лампы остается ярким и мощным даже в плохих погодных условиях, будь то туман или дождь. Во время работы лампочка практически не греется, дополнительного охлаждения не требует. Ксеноновые лампы без проблем можно ставить в штатную оптику. Потери на тепло у таких ламп до 10%.

Минусы газоразрядных ламп

Если ксенон на автомобиле установлен в штатном исполнении, то менять его на что-либо не стоит. Такого света будет достаточно практически в любых дорожных условиях. Когда комплект ксенона установлен в автомобиль, в котором он не предусмотрен, выявляется его самый главный минус — такие комплекты запрещены по закону. Нарушение грозит штрафом и/или лишением права вождения. Ксенон обяжут демонтировать. Блоки розжига во время разогрева лампы создают повышенную нагрузку на генератор, но она носит кратковременный характер. Через некоторое время эксплуатации температура цвета светового потока начинает меняться. Поэтому, если выйдет из строя лампа, менять надо будет пару, чтобы свет был одинаковым. Несмотря на некоторые минусы, ксеноновые лампы считаются надежным источником света.

Что такое LED

Светодиод — это полупроводниковый кристаллический элемент, который, при пропускании через него напряжения, создает световое излучение. Состоит он из кристалла с линзой на изоляторе и корпуса с выведенными контактами. Пространство между кристаллом и линзой заполняется специальным силиконом.

Плюсы светодиодов

Отсутствие нити накаливания и подвижных деталей делает его надежным и устойчивым к механическим воздействиям, ломаться там почти нечему. К тому же, они не боятся низких температур. Первые поколения светодиодов имели слабый световой поток. Сейчас применяются диоды третьего поколения. При наличии специального блока стабилизации (драйвера), они способны излучать световой поток, практически равный ксеноновому. Энергопотребление у светодиодов ниже, чем у ксенона или галогенок, а значит, нагрузка на генератор практически отсутствует. Установка диодных ламп простая и не требует переделок фары. Они бывают любых типоразмеров — от h2 до h21, а блок драйвера поместится внутрь корпуса. Лампочка становится на место штатной, нужно только откусить разъем питания и соединить его с проводом, идущим к блоку.

По личным ощущениям, световой поток LED-лампы сильнее обычных галогенок. Визуально почти не отличается от ксенона по яркости, но практически не слепит. Свет диодов мягкий и немного рассеянный, хорошо освещает пространство перед автомобилем. Это поможет при плохих погодных условиях — в туман или дождь. Ксеноновые лампы, как и светодиодные, я выбрал с температурой цвета 5100К. Это мягкий белый цвет с синим оттенком. Цена комплекта из двух LED-лампочек сопоставима с аналогичным комплектом газоразрядных ламп. Я приобрел комплект фирмы S7 типоразмера h2 за 30 долларов на алиэкспресс.

Минусы светодиодов

Отрицательные моменты у LED тоже есть, и довольно таки существенные. Светодиод чувствителен к полярности, если при подключении перепутать плюс и минус, работать светодиод не будет, а может даже выйти из строя. При подключении надо быть очень внимательным. Еще светодиоды чувствительны к повышению напряжения, даже небольшие скачки сокращают срок службы или могут вывести из строя. Главная проблема LED-ламп — температура. Проблема перегрева кроется в самой конструкции. Белые светодиоды делаются на основе синих, на кристалл которых наносится специальное покрытие — люминофор. Он дает излучение в желтом спектре, и это сочетание глаз воспринимает как белый свет. Люминофор ухудшает отвод тепла, и кристалл сильнее греется. Для охлаждения на диоды ставят радиаторы, иногда даже с вентиляторами, что может помешать монтажу в корпус фары без серьезных переделок.

Установка диодов

Прочитав много информации о LED-лампах, я решил установить их в линзу вместо ксенона. Единственная сложность, возникшая в процессе установки, несмотря на то, что диод был такого же типоразмера, как и ксеноновая лампа, мне пришлось немного увеличить посадочное место у линзы.

Причина этого вот в чем — линза в фаре не штатная, а рассчитанная на ксеноновую лампу, колба которой немного уже чем LED. Решение о покупке именно диодов S7 было обусловлено наличием гибкого радиатора охлаждения. Его можно удобно расположить в корпусе фары. Больше монтаж сложностей не вызвал. Все поместилось внутри фары и было подключено к штатной проводке.

Выводы

Покатавшись несколько дней, я сделал такие выводы:

  • свет от LED-ламп, установленных в линзу, немного уступает ксенону;
  • диодные лампы идеально подойдут для установки в противотуманные фары или в обычный отражатель небольшого размера.

Надеюсь, что в ближайшее время появятся доступные по цене более мощные диоды. Тогда можно будет заменить все лампочки на LED. На данный момент для себя я решил: в линзы нужен ксенон, а в противотуманки и дальний свет — LED-лампы.

autoburum.com

Как правильно установить Led лампу с цоколем H7: крепление в фаре

Всем привет, спонтанная покупка лампочек с цоколем H7, без веры в «чудо» правильно света, тест и установка в различные типы фар. Много фото!

Приехали быстро упаковка целая, на вид аккуратно сделанные.

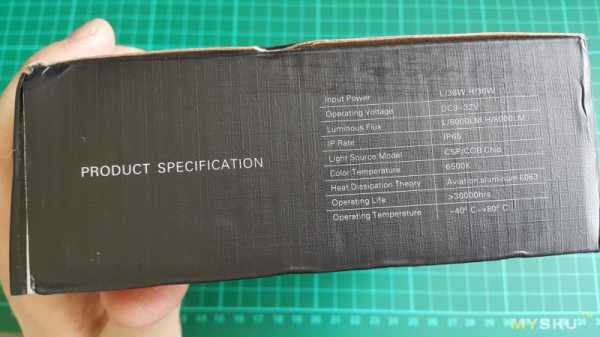

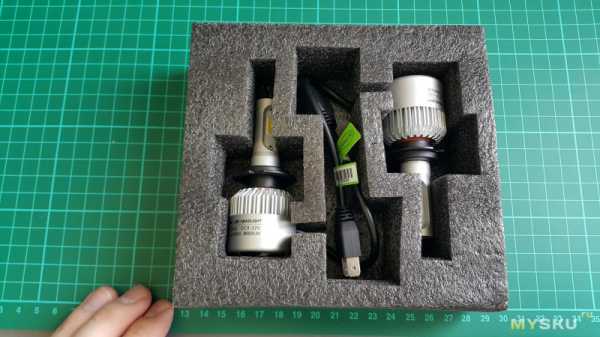

Фото упаковки и самих ламп+инструкция.

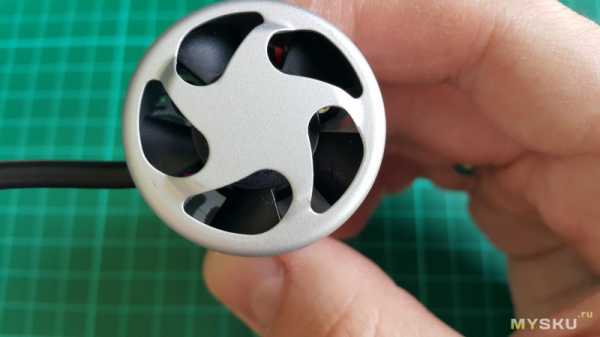

Теперь размеры лампы:


Разбирать лампы не планировал, тестить потребление и температуру (после 3 часов работы от акб 78 градусов в 5 литровой бутылке) тоже, в инете полно «разборов» этих ламп.

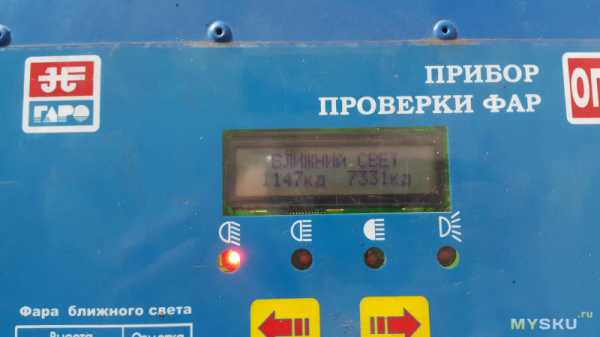

Самое интересное для меня было как светят. Измерения проводил на приборе «проверки фар», При измерении силы света (Кандела, Кд): первое число это ослепление(теневая зона), второе сила света попадающая на «дорогу». Для фото и видео замеры немного отличаются!

Дальше 3 автомобиля с разными типами фар.

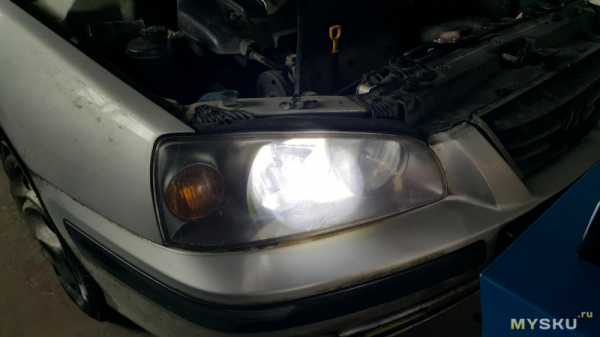

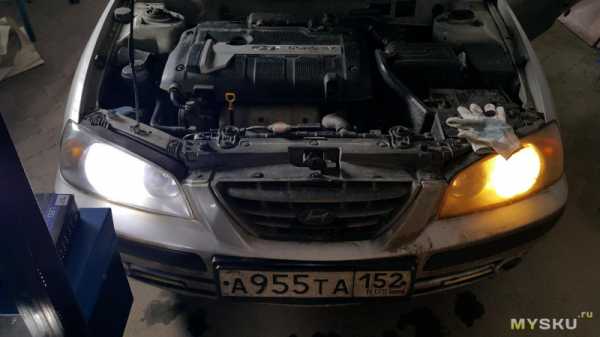

1. Hyundai Elantra XD (рефлекторная (на отражателе) фара, с колпачком), до установки Led ламп, стоят «Lynx yellow», машина не заведена. На фаре наклеена «броня» пленка.

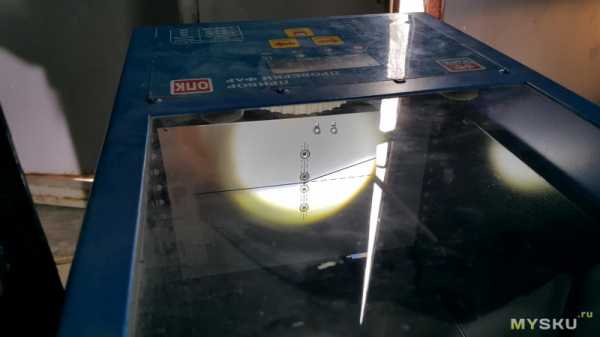

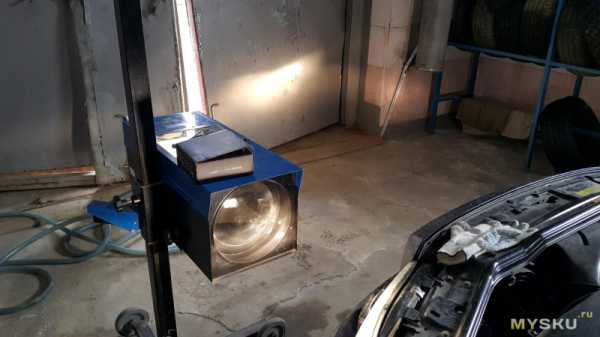

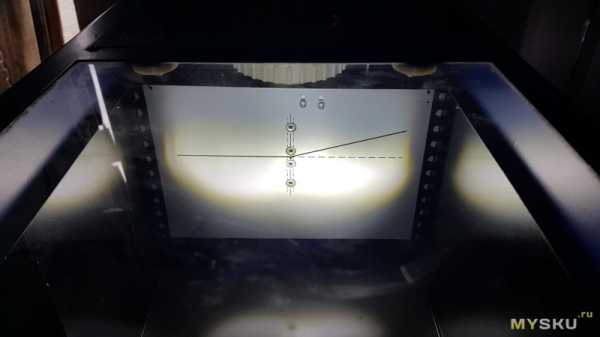

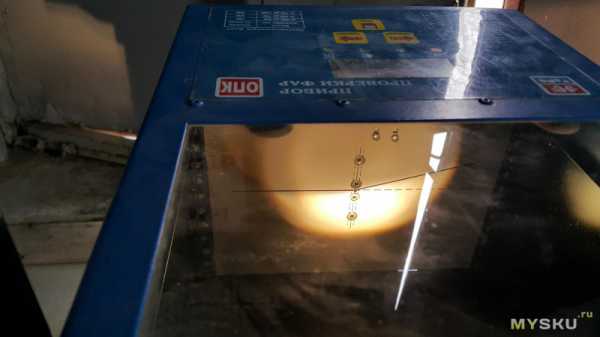

Настройка фары(проверка) на приборе

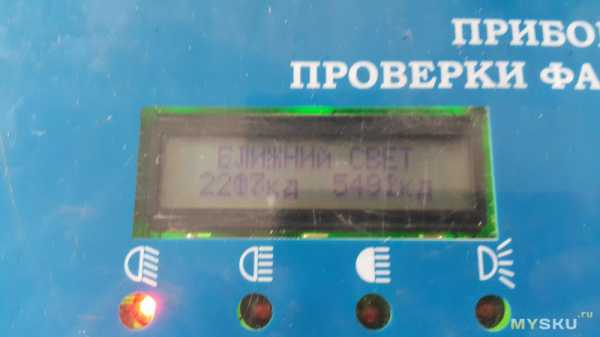

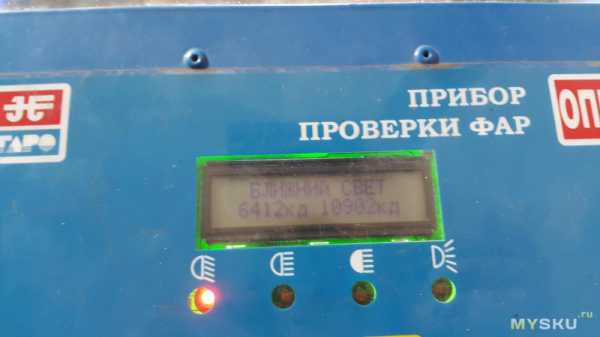

Измеряем силу света

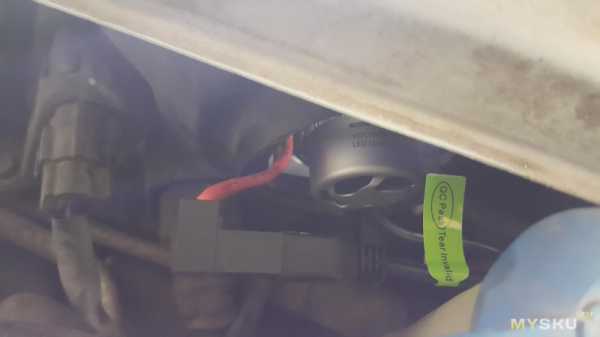

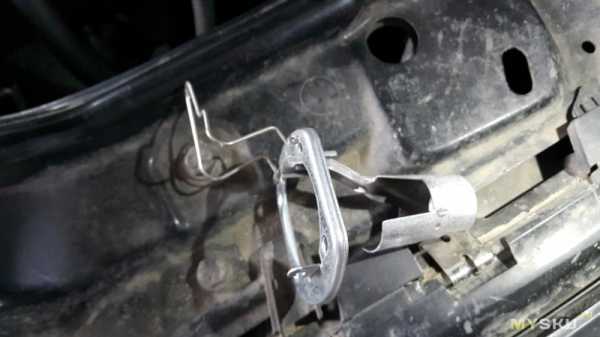

Устанавливаем адаптер H7

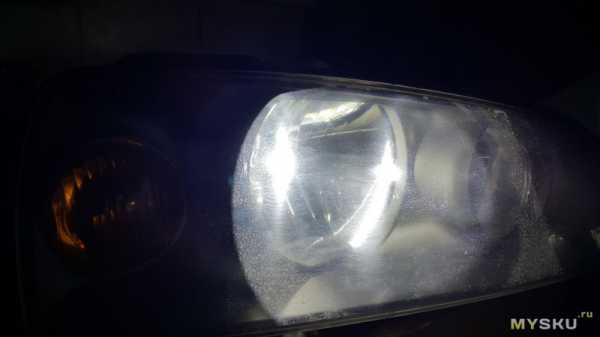

Ставим Led лампу и включаем


Крышка фары закроется

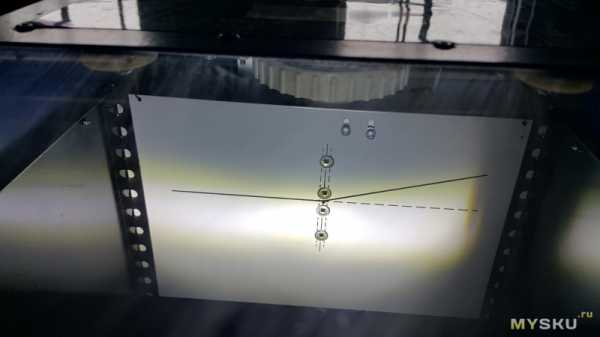

Настройка фары(проверка) на приборе

Измеряем силу света

дальше снимаем фару, откручиваем «колпачок», закрывающий лампу, и проверяем

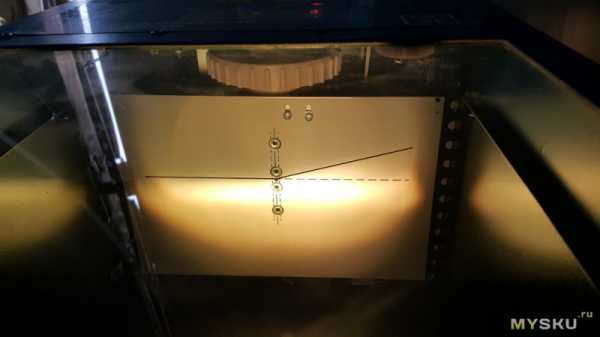

Настройка фары(проверка) на приборе

Измеряем силу света

Выводы: регулировке не поддается, правильная светотеневая граница отсутствует(с колпачком и без него).

2. Kia Seed, «линзованная» фара, до установки Led ламп, стоят лампы Philips, машина не заведена.

Настройка фары(проверка) на приборе

Измеряем силу света

Устанавливаем адаптер H7

Ставим Led лампу и включаем

Крышка фары закроется

Настройка фары(проверка) на приборе

Измеряем силу света

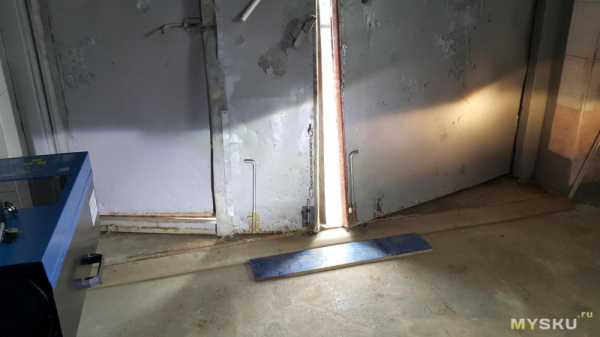

Смотрим на стене

Выводы: Сила света, сильна уменьшалась, но «заливка» области освещенности стала равномерной!
Правильная светотеневая граница есть.

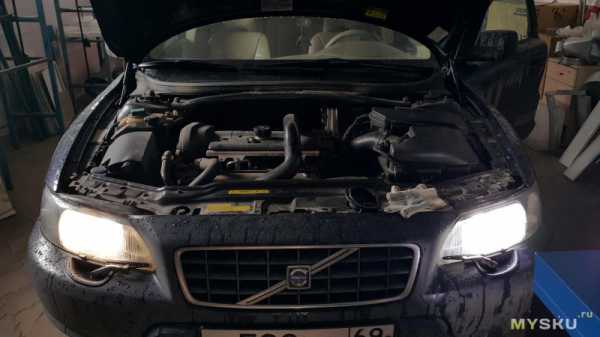

3. Volvo XC70, рефлекторная фара(рефлектор на стекле), до установки Led ламп, стоят лампы Philips Rally, машина заведена. Машина 2000 г/в, четкую границу не дает левая фара, с павой дела обстоят лучше, тестил сначала на левой, потом когда понял про свой косяк, продела все на правой+ снимал «колпачек», разницы нет. Фото правой не делал.

Настройка фары(проверка) на приборе

Измеряем силу света

Устанавливаем адаптер H7

Ставим Led лампу и включаем


Настройка фары(проверка) на приборе

Измеряем силу света

Снятый «колпачек»

Выводы: регулировке не поддается, правильная светотеневая граница отсутствует(с колпачком и без него).

Видео процесса установок и замера:

На этом все, окончательные выводы делайте сами, себе я их ставить не буду, а переделаю под подсветку рабочего места в деревне. На вопросы постараюсь ответить.

Спасибо что заглянули)
