В отличие от других видов двигателей, двигатель внутреннего сгорания не может быть запущен мгновенно. Сперва нужно привести в движение его детали и механизмы, сформировать требуемое давление в цилиндрах, активировать работу электрооборудования и системы питания. Эти задачи выполняет электрический стартер – он вращает маховик, который, в свою очередь, приводит в движение коленчатый вал двигателя. В статье мы расскажем, на чём основан принцип работы стартера, и из чего состоит это устройство.

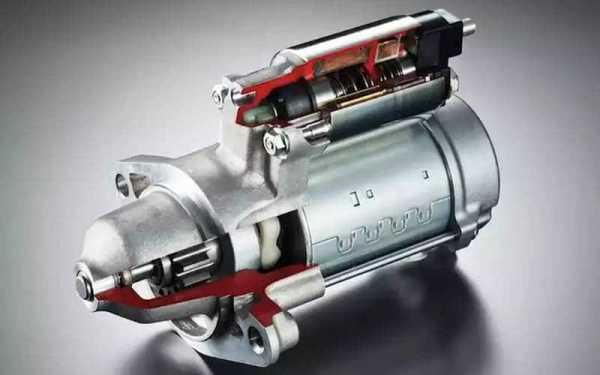

Устройство

Стартер выглядит как два соединённых цилиндра и, как правило, крепится к картеру двигателя двумя болтами. Отвинтив их и отсоединив клеммы проводов, можно легко снять деталь с автомобиля. В цилиндре меньшего размера расположены:

  • Контактный пятак, замыкающий электрическую цепь стартера;
  • Втягивающее реле, приводящее в движение шток вилки;
  • Верхняя часть вилки стартера, шарнирно соединённая со штоком реле.

В цилиндре большего размера находятся компоненты электродвигателя и механические детали, а именно:

  • Подшипник качения или втулка – необходимы для фиксации вала шестерни;
  • Шестерня бендикса, передающая крутящий момент от электродвигателя к зубчатому венцу маховика;
  • Собственно бендикс, роликово-пружинная муфта, необходимая для соединения и разъединения стартера с маховиком;
  • Обмотка статора, формирующая электромагнитное поле, в котором вращается якорь;
  • Якорь, играющий роль ротора электродвигателя;
  • Щёточный узел с щётками, передающими ток обмотке якоря.

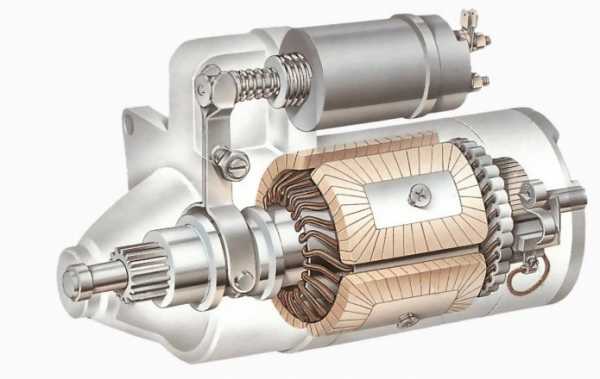

Автомобильный стартер, по своей сути, является электродвигателем, поэтому основными его компонентами являются ротор и статор

Во внешнем строении стартера выделяют корпус электродвигателя с капюшоном шестерни и корпус втягивающего реле с контактными болтами.

Как работает стартер

Когда водитель поворачивает ключ в замке зажигания, электрический ток поступает на обмотку втягивающего реле, которое приводит в движение контактный пятак и вилку. Пятак замыкает основную цепь стартера, пуская ток в щёточные узлы и в обмотку статора, а вилка воздействует на бендикс, соединяя его шестерню с зубчатым венцом маховика. Якорь начинает вращаться, передавая через бендикс крутящий момент на КШМ двигателя внутреннего сгорания.

При повороте ключа в замке зажигания на контакт втягивающего реле подаётся напряжение

В момент пуска ДВС горючая смесь воспламеняется в цилиндрах, толкая их и вращая коленвал. Крутящий момент на маховике многократно возрастает, равно как и частота вращения шестерни бендикса – этому способствует большое передаточное число. Бендикс отключается, предохраняя стартер от перегрузки. На этом функция стартера выполнена, и водитель отпускает ключ, отключая втягивающее реле, а значит – и стартер.

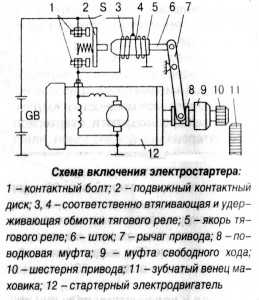

Схема работы стартера: 1 — аккумулятор; 2 — генератор; 3 — стартер; 4 — замок зажигания

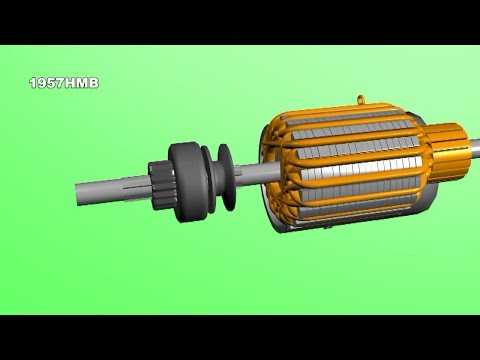

Видео: электродвигатель в автомобиле

Электрический стартер является одной из ключевых деталей автомобиля. До его изобретения машины запускали раскручивая коленвал вручную или просто толкая автомобиль со включённой передачей. Стоит ли говорить, насколько это было сложно и неудобно? Поэтому важно не забывать о стартере во время диагностики и обслуживания автомобиля – тогда устройство будет работать долго и эффективно.

carnovato.ru

что это такое, для чего он нужен в машине, как устроен, как работает и почему ломается, фото и схема устройства

Стартер — основной агрегат пусковой системы двигателя, по сути — это электромотор постоянного тока с механическим приводом. Принцип работы стартера основан на перемещении обгонной муфты (бендикса) на валу при срабатывании реле. Функционирование электромеханического устройства кратковременно, поскольку после отбрасывания шестерни оно в движении автомобиля больше не участвует.

Содержание

Открытьполное содержание

[ Скрыть]

Где находится стартер?

В машине стартер находится на стыке двигателя и трансмиссионного механизма. Место, где соединяются эти части оборудования автомобиля, закрывается пластиковым корпусом, изготовленным в форме колокола.

Доступ к нему различается в зависимости от модели машины:

  • снизу, из-под днища авто;
  • из отсека двигателя, под капотом.

Фиксируется механизм по стандарту тремя или двумя болтами.

Место размещения стартера в авто: красными стрелками показаны болты крепления и подключение электропроводки

Зачем нужен стартер и каковы его функции?

Стартер нужен для преобразования электрической энергии в механическую для запуска силового агрегата.

Назначение механизма продемонстрировано на видео. Автор — serzh86.

Виды стартеров

По своему устройству электромеханизм подразделяется на два вида:

  • с наличием редуктора в конструкции;
  • без редуктора.

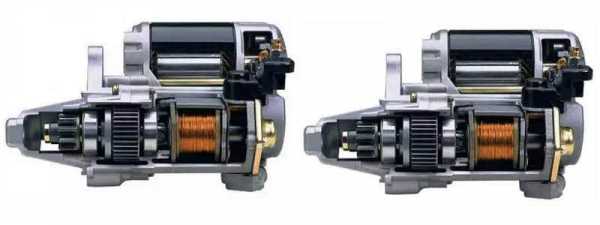

С редуктором

Редуктивные стартеры эффективны в эксплуатации и экономят расход электроэнергии батареи, поскольку постоянные магниты в механизме увеличивают период использования обмотки статора.

Преимущества:

  • повышенный ресурс использования детали за счёт усиления редуктора;
  • небольшие размеры и лёгкость;
  • надёжная работа в зимний период при минусовых температурах.

Недостатки редукторного стартера:

  • починка элемента, вышедшего из строя, требует высокой компетенции ремонтника;
  • сложность в подборе запасных деталей.

Без редуктора

Стартер без редуктора устроен таким образом, что подаёт крутящий момент напрямую на обгонную муфту без передачи через редукторный механизм.

К его плюсам относят:

  • надёжность и простоту использования в тёплое время;
  • доступность ремонта благодаря лёгкой конструкции;
  • распространённость запасных деталей для восстановления в рабочее состояние.

Количество недостатков у стартеров без редуктора не меньше:

  • значительные размеры и тяжеловесность;
  • повышенный расход запаса энергии аккумулятора;
  • ненадёжная работа в холодное время года при минусовых температурах.

Фотогалерея

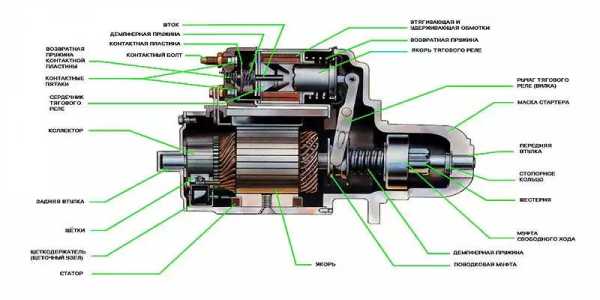

Устройство стартера

Деталь изготовлена в форме небольшого цилиндра, помещённого в корпус из металла длиной от 13 до 15 сантиметров. Зачастую через провод к нему подключается также реле (похожий элемент, но меньших размеров). Второй кабель обязательно соединяется с аккумуляторной батареей.

Устройство пусковой системы двигателя в машине включает 5 основных элементов:

  1. Электродвигатель. Представлен в качестве металлического цилиндра, внутри которого прикреплены сердечники и обмотки. По стандарту их четыре штуки, крепятся они винтовым способом, плотно прижимаясь к внутренней стенке. Специальные отверстия с резьбой в корпусе обеспечивают крепление передней части, где двигается обгонная муфта.
  2. Якорь. Этот элемент стартера выполнен в виде оси. Изготавливается она из легированной стали и служит центральной частью механизма, в который помещены коллекторные пластины и сердечник.
  3. Втягивающее реле. Передаёт импульс от замка зажигания непосредственно на электрический двигатель стартёра, выталкивая обгонную муфту.
  4. Привод включения или бендикс. Механизм с роликом, крепящимся к одному из валов якоря. Этот элемент является подвижным и выполняет важную функцию по передаче крутящего момента. Цепляющая шестерня раскручивает венчик маховика, обеспечивая устойчивость механизма при работе. Сразу после запуска двигателя внутреннего сгорания обгонная муфта отцепляет шестерню, сохраняя работоспособность системы.
  5. Щёточный узел. Стабилизирует напряжение на пластинах якоря. Щётки и специальные щёткодержатели выполняют основную работу в цикле передачи тока на крутящий момент.

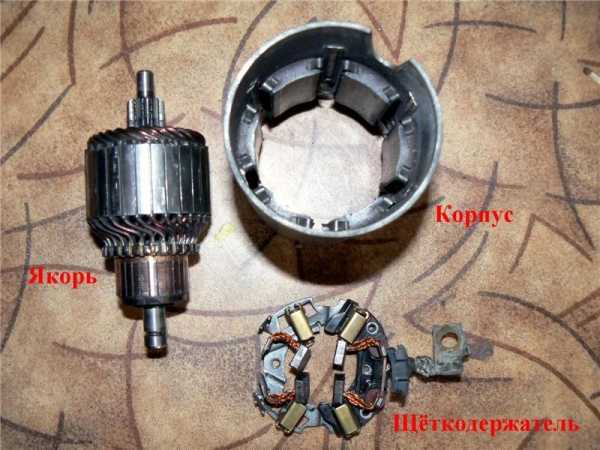

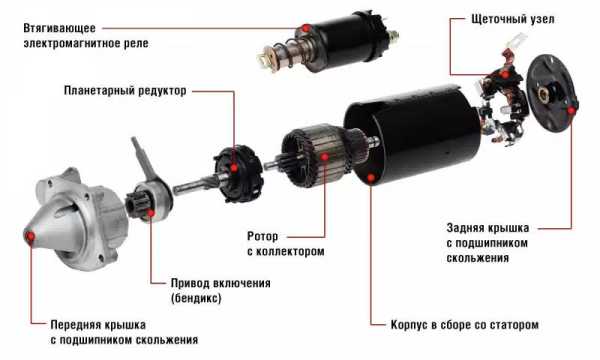

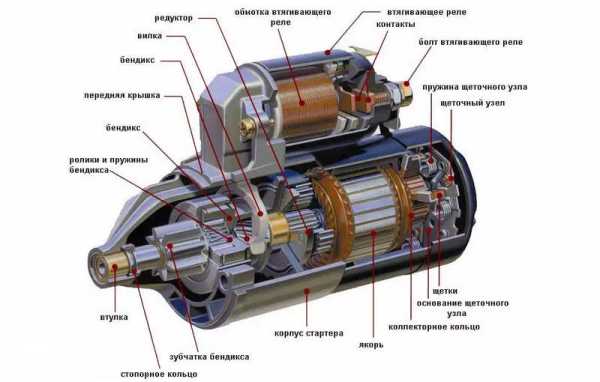

На фото — составные части пускового устройства

Схема соединений и принцип работы

Принцип работы стартера осуществляется по заданной схеме соединений:

  1. При повороте ключа в замке зажигания тяговое реле питается от электроэнергии аккумулятора и образует контакт.
  2. Шестерня обгонной муфты сцепляется с маховиком и приводит его в подвижное состояние.
  3. Привод включения замыкает цепь, подавая напряжение на якорь и пластины, приводя таким образом электродвигатель в рабочее состояние.
  4. Затем происходит пуск двигателя внутреннего сгорания. В тот момент, когда ДВС раскрутится быстрее стартера, обгонная муфта отцепляет шестерню и устройство выключается.

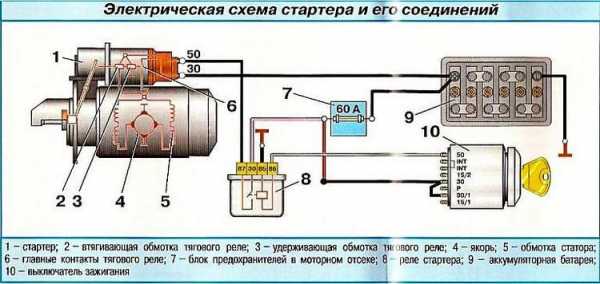

Стандартная электросхема соединений стартерного механизма

Возможные неисправности

Возможные неисправности стартера возникают, как правило, из-за нарушения условий его эксплуатации.

Признаки поломок и диагностика

Симптомы самых распространённых проблем со стартером:

  • подозрительный шум или треск при повороте ключа зажигания;
  • мотор глохнет без срабатывания электродвигателя;
  • отсутствие возможности запуска ДВС;
  • «чих» стартерного механизма без зацепления маховика.

Чаще всего пусковое устройство ломается из-за разомкнутой электрической цепи, поэтому следует проверить:

  • уровень заряда аккумуляторной батареи;
  • проводку на наличие повреждений;
  • крепление клемм;
  • замочную скважину зажигания.

Если с вышеперечисленным проблем нет, то следующий этап заключается в проверке тягового реле. Диагностировать этот элемент можно без снятия стартера, поскольку от него зависит работа электродвигателя. Если при замыкании плоской отвёрткой контактов на реле происходит запуск электромотора, значит, причина поломки кроется именно в этой детали.

Виды неисправностей

Неисправности в работе стартера бывают двух видов — механические и электрические.

Электрические неполадки, требующие квалифицированной помощи:

  • периодическое замыкание обмотки якоря;
  • обрыв втягивающего реле и статора;
  • поломка щёток и контактных пластин;
  • износ сердечника и отсутствие контакта в электромоторе.

Механические неисправности стартера:

  • застопоривание привода включения на венце маховика;
  • деформация зубьев шестерёнок;
  • повреждение подшипников и бендикса;
  • пригоревшая поверхность «пятаков».

Причины неполадок

Самые распространённые причины неисправностей:

  1. Если стартер начинает характерно «жужжать» и работает на «холостом ходу», значит, обгонная муфта не подсоединяется, и механизм функционирует без сцепления шестерни с валом. Неполадка устраняется промывкой бендикса в специальном очистительном растворе или бензине. Рекомендовано поместить деталь в тару с жидкостью, выдержать час-полтора и затем пару раз привести привод в движение для очищения механизма.
  2. Если авто не заводится, то причина может крыться в отсутствии электропитания. В случае исправности цепи и наличия тока, необходимо проверить реле, возможно, причина кроется в нём. Следует тщательно очистить элемент от пыли, внимательно обследовать ещё раз контакты, собрать и поставить на место составные части. Если проблема не устранена, скорее всего, замкнулась обмотка, и поможет только замена детали.

На видео (автор — Александр Аникин) в подробностях показано, почему нужно чистить стартер и основные этапы этого процесса.

Как уберечь стартер от поломки?

Чтобы уберечь стартер от поломки, необходимо знать, что:

  1. Частое использование системы дистанционного запуска двигателя является одной из основных причин поломки пускового устройства.
  2. Категорически запрещено применять электростартер вместо ДВС, если закончилось топливо. Чрезмерная нагрузка на стартерный узел выводит из строя его отдельные элементы. Конструктивно пусковое устройство не предназначено для функционирования в режиме основной силовой установки.
  3. Воспрещается задерживать стартер во включённом состоянии больше чем на 10 секунд. Чаще всего устройство сжигается при попытке запустить двигатель. Следует делать минутные промежутки между заходами, таким образом, конструктивные элементы успеют остынуть и не будут подвержены преждевременному износу.
  4. Необходимо регулярно проверять места контакта и клеммы аккумулятора. В случае обнаружения окислительных пятен, осуществляется их зачистка для лучшей проводимости тока.
  5. После запуска мотора требуется немедленное отключение стартерного узла. Удерживание ключа зажигания в активном положении увеличивает износ пусковой системы электродвигателя в несколько раз.

Видео

Тематический канал Maysternya TV снял полезный видеоролик с наглядным руководством по обслуживанию стартерного механизма.

 Загрузка ...

autodvig.com

Устройство стартера – из чего состоит и как работает стартер в автомобиле

Здравствуйте, уважаемые автолюбители! Порой слишком поздно приходит осознание важности освоения устройства автомобиля. Оказавшись вдалеке от сервисных автоцентров и опытных знакомых, один на один с недвижимым автомобилем, мы начинаем жалеть о том, что были недостаточно внимательны на занятиях в автошколе.

Рядовому автолюбителю нет необходимости досконально изучать устройство каждого своего автомобиля, тем более многие умудряются менять несколько машин в год. Уважающий себя водитель, конечно, старается быть в курсе всего, что происходит с его любимым средством передвижения.

Прочные знания помогают быстро разобраться в поломке и даже, если её не удаётся устранить самому, то в разговоре с работниками ремонтной мастерской мы не выглядим глупо, да и проконтролировать устранение неисправностей на СТО можем, как минимум.

Первое, что следует осваивать начинающему автолюбителю – это устройство стартера. Во-первых, с этого узла начинается движение любого автомобиля. Во-вторых, зная, как работает стартер, водитель может завести мотор правильно и быстро разобраться в причинах плохого пуска.

Устройство стартера автомобиля

Устройство и работа стартера - видео

Для того, чтобы иметь возможность самостоятельно провести ремонт стартера своей машины, совершенно не обязательно искать специальную литературу, посвященную конкретной модификации.

Стартеры всех автомобилей имеют одинаковое устройство и отличаются друг от друга незначительно, конструктивными особенностями, но не принципом работы. Если вы уже знаете, из чего состоит стартер одного автомобиля, то разобраться в особенностях другого совершенно не составит труда.

Любой из стартеров имеет от 40 до 60 отдельных деталей, которые составляют главные его части, а именно:

  • электрический двигатель постоянного тока;
  • тяговое (втягивающее) реле;
  • бендикс.

Каждый водитель, как минимум, должен знать, какова схема стартера и какую функцию выполняет каждая из его частей. Основной узел – это электродвигатель, вал которого после включения через шестерни передаёт вращение на коленчатый вал мотора.

Вспомогательными устройствами является втягивающее реле и бендикс. Втягивающее реле выполняет двойную функцию:

  • с продольным перемещением якоря через рычаг вдоль вала электромотора стартера передвигается бендикс с рабочей шестернёй;
  • замыкание контактов электромотора после зацепления шестерни и венца маховика.

Самый маленький, но не менее важный элемент – это бендикс. Непривычное название узла - это фамилия американского изобретателя Винсента Бендикса, который его создал. Задача бендикса: обеспечить временное соединение вала стартера и венца маховика для вращения коленвала.

Принцип работы стартера автомобиля

Стартер представляет собой электромеханическое устройство. Это говорит о том, что принцип работы стартера заключается в использовании электрической энергии аккумулятора и преобразовании её в механическую.

Для того, чтобы двигатель автомобиля имел возможность завестись, в его недрах происходят такие процессы:

  • после замыкания контактов в замке зажигания, ток направляется через реле стартера на втягивающую обмотку тягового реле;
  • якорь втягивающего реле, передвигаясь внутрь корпуса, выдвигает бендикс из корпуса и вводит в зацепление его шестерню с венцом маховика;
  • когда якорь втягивающего реле достигает конечной точки, происходит замыкание контактов и ток поступает на удерживающую обмотку реле и обмотку электромотора стартера;
  • вращение вала стартера приводит к запуску мотора машины. После того, как скорость вращения маховика превышает скорость вращения вала стартера, бендикс выходит из зацепления с венцом и с помощью возвратной пружины устанавливается в исходное положение;
  • когда ключ в замке зажигания с пуском мотора возвращается в первое положение, подача электроэнергии на стартер прекращается.

Принцип действия стартера, после пошагового разбора уже не кажется таким сложным. Первый самостоятельный ремонт стартера является для водителя последним этапом в освоении его устройства.

Для того, чтобы стать продвинутым знатоком пусковой системы мотора, полезно изучить технические характеристики стартера вашего автомобиля, основными из которых являются: номинальное напряжение и мощность, потребляемый ток и крутящий момент, частота вращения вала.

cartore.ru

что это такое, для чего нужен в автомобиле, как устроен и почему ломается, схема устройства и видео

Рабочее состояние стартерного устройства обеспечивает правильную активацию силового агрегата автомобиля. Чтобы устранить проблемы с запуском двигателя, нужно знать принцип работы стартера.

Содержание

Открытьполное содержание

[ Скрыть]

Автомобильный стартер и его функции

Устройство представляет собой четырехполосный электродвигатель, выполненный в небольшом по габаритам корпусе. Стартер используется для проворачивания коленчатого вала мотора, что обеспечивает запуск силового агрегата. Для пуска большинства машинных моторов используются механизмы, позволяющие вырабатывать около 3 кВт энергии.

Пусковой ток вырабатывается механизмом и способствует вращению коленвала. Величина тока важна для механизма, поскольку она значительно определяет эффективность функционирования узла. Питание осуществляется от аккумуляторной батареи, расположенной под капотом. Когда на узел поступает напряжение, стартер автоматически увеличивает мощность, чему способствуют щетки устройства.

Устройство стартера

Ниже рассмотрим устройство и разновидности механизмов.

Схема и основные компоненты

Схема системы зажигания

Как устроен узел:

  1. Корпус, в котором собрана вся конструкция. В зависимости от типа устройства он может иметь разную форму, но обычно механизмы изготовляются в виде цилиндров. Корпус может включать в себя сердечник, оснащенный обмотками.
  2. Якорь. Этот компонент выполнен в виде специального вала и оснащен посадочными поверхностями для установки подшипниковых деталей. Эти составляющие элементы обычно изготовляются из стали. В центре якорного устройства находится сердечник, оснащенный коллекторными пластинами.
  3. Передняя крышка. Она используется для того, чтобы закрывать все элементы конструкции от внешнего воздействия.
  4. Реле, именуемое втягивающим. Этот компонент используется для подачи напряжения на обмотку механизма. Посредством воздействия реле происходит выталкивание обгонной муфты из посадочного места. Элемент должен быть оборудован контактными компонентами и перемычкой.
  5. Бендикс. Считается одним из основных составляющих компонентов. Используется для подачи крутящего момента на маховик силового агрегата. В результате происходит выдвижение шестерен из зацепления после того, как будет выполнен запуск двигателя.
  6. Держатель щеток. Щеточные элементы используются для передачи напряжения на якорное устройство, в частности, на его пластины. Благодаря щеткодержателю можно повысить мощность электрического двигателя в целом. Особенно это актуально в момент запуска мотора.
  7. Роторный компонент. Ось ротора проворачивается на подшипниковых устройствах скольжения. Эти элементы со временем изнашиваются, поэтому они подлежат периодической замене. Из-за износа напряжение, проходящее по обмоткам, не преобразуется в механическую энергию. При выходе из строя подшипников водитель может услышать посторонние звуки, нехарактерные для правильного функционирования узла.
  8. Кнопка для активации и деактивации зажигания. Этот элемент входит в устройство, если машина оснащена кнопкой для запуска силового агрегата без ключа.

Виды

Вкратце разберем разновидности узлов.

С редуктором

Стартерам с редукторами отдают предпочтение многие автолюбители. Наличие редуктора обеспечивает меньшее потребление тока стартерным устройством при запуске мотора машины. Примечательно, что редукторные механизмы обеспечивают эффективное вращение коленчатого вала даже при севшем аккумуляторе. Конструкция таких узлов включает в себя постоянные магниты, что позволяет свести к минимуму возможные неисправности, связанные с работой обмотки. В редукторных механизмах быстрее всего изнашивается вращающая шестерня.

Пользователь evgenij ignatov рассказал о техобслуживании редукторного стартера.

Без редуктора

Безредукторные устройства характеризуются упрощенной конструкцией и напрямую влияют на вращение шестерни. По устройству они более простые, поэтому в случае поломки произвести ремонт механизма сможет даже неопытный автовладелец. В процессе поступления тока на выключательный элемент сцепление шестерни с маховиком происходит сразу же. Благодаря этому процедура зажигания осуществляется быстрее. По сравнению с редукторными данные механизмы обладают более высоким сроком службы. Это связано с тем, что неполадки в электрической составляющей минимальны.

Безредукторные автомобильные стартеры могут работать со сбоями при низких отрицательных температурах.

Принцип работы стартера

Работу механизма можно разделить на несколько этапов. Сначала приводная шестеренка соединяется с венцом маховика мотора, затем производится запуск механизма, после чего описанные выше элементы разъединяются.

Как работает стартер автомобиля:

  1. Водитель вставляет ключ в замок и проворачивает его. Это приводит к замыканию контактных элементов. Ток подается на обмотку и проходит через реле.
  2. В работу вступает якорный элемент. Устройство передвигается внутрь корпуса, а затем выдвигает бендикс. Это приводит к зацеплению шестерни с венцом.
  3. Когда якорный элемент попадает в нужную точку, контактные компоненты замыкаются. Ток начинает подаваться на удерживающую обмотку, а оттуда — на электрический мотор механизма.
  4. Из-за вращения вала устройства происходит пуск мотора авто. Муфта покидает зацепление и возвращается в первоначальное положение после того, как скорость вращения маховика превысит скорость прокручивания коленчатого вала.
  5. Ключ в замке возвращается в изначальное положение. Когда он вернется, ток больше не будет подаваться на стартерный механизм.

Схема работы устройства показана в ролике Михаила Нестерова.

Поломка стартера

Теперь разберем, почему ломается стартер и каковы могут быть причины неполадок.

Причины

Основные причины неполадок в работе стартеров:

  1. Замыкание в проводке автомобиля, речь идет об электроцепи, так или иначе связанной с механизмом. В результате замыкания могут перегорать обмотки, это приводит к задымлению устройства. При такой проблеме в салоне машины может появиться запах гари.
  2. Поломка реле. Если втягивающий элемент выходит из строя, это может привести к поломке бендикса. В результате устройство не сможет контактировать с коленчатым валом мотора машины.
  3. Зубчики бендикса стерлись. Отсутствие контактов приведет к невозможности пуска мотора.
  4. Неисправность в функционировании электросхемы механизма. Речь идет о перегорании или повреждении электроцепей либо контактов.

Устранение неисправностей

Процесс устранения неисправностей стартерного устройства заключается в демонтаже механизма и его разборе для поиска и замены неисправных компонентов.

Как отремонтировать устройство:

  1. Отключите зажигание в машине, откройте капот и отсоедините клеммы от батареи.
  2. Найдите место монтажа стартерного механизма. Отключите электроцепи от контактов втягивающего реле и клемм.
  3. Выполните демонтаж защитной обшивки силового агрегата.
  4. Сверху и снизу выкрутите гайки, фиксирующие узел к моторному отсеку машины. Демонтируйте механизм.
  5. Когда узел будет у вас в руках, гаечным ключом выкрутите гайки на его крышке. Выполните ее демонтаж со шпилек, как показано на фото.
  6. Теперь можно демонтировать обмотку, она снимается с корпусом. Если этот элемент перегорел или вышел из строя, его надо поменять. Для этого вам потребуется отвертка, которой будут выкручиваться винты, расположенные по бокам корпуса. Затем обмотка извлекается из посадочного места и меняется на новую, если в этом есть необходимость.
  7. Для демонтажа якорного элемента с помощью отвертки надо отогнуть пластмассовую скобу, фиксирующую его в зацеплении. Якорь извлекается из посадочного места. При необходимости производится его замена.
  8. Для демонтажа приводной муфты надо с помощью тонкой отвертки удалить стопорный элемент. Для снятия кольца придется приложить усилия. Демонтированная муфта убирается в сторону или меняется.
  9. После замены поврежденных элементов выполняется сборка механизма, все действия осуществляются в обратной последовательности.
 Загрузка ...

Видео «Нюансы ремонта стартерного механизма»

Канал VMazute рассказал о нюансах, которые следует учитывать при ремонте устройства своими силами.

avtobez.com

Принцип работы стартера,Устройство и работа стартеров

просмотров 15 436 Google+

Устройство и работа стартеров выпускаемых до 2000 года одинаковое. Основной частью стартера является электромотор на валу, которого располагается шестерня, которая входит в зацепление с венцом маховика при включении стартера. Одновременное включение электродвигателя и ввод шестерни в зацепление с маховиком осуществляет втягивающее реле.

Питание стартер при пуске получает от аккумуляторной батареи, поэтому электродвигатель, применяемый в стартере постоянного тока с последовательным или последовательно-параллельным соединением обмоток статора и якоря. Включение электродвигателя происходит через контакты замыкаемые якорем втягивающего реле в конце хода, после введения в зацепление, посредствам рычагов, шестерни обгонной муфты. Обгонная муфта (бендикс) передаёт крутящий момент от якоря стартера на маховик двигателя внутреннего сгорания. Бендикс по валу якоря перемещается по шлицам расположенным вдоль вала винтообразно навстречу вращению, что способствует отбросу шестерни при пуске двигателя, когда частота вращения маховика превышает число оборотов электродвигателя. Так же шестерня бендикса вращается в одну сторону свободно, а в другую с якорем. Это сделано для предотвращения работы стартера одновременно с двигателем. На некоторых автомобилях применяется схема для предотвращения включения стартера при работающем двигателе. Принцип работы стартера заключается в следующем: с «+» АБ на стартер подаётся питание, при включении замка зажигания в режим стартера подаётся питание на обмотку втягивающего реле. Якорь втягивающего реле перемещается внутрь катушки перемещая по валу обгонную муфту. После входа в зацепление шестерни происходит замыкание контактов соединяющих «+» АБ с двигателем который начинает вращаться приводя в движение маховик двигателя.
Электродвигатель состоит из статора, ротора (якоря), щёточного узла со щётками. После 2002 года большое распространение получили редукторные стартера. Бендикс в таких стартерах имеет свой вал, соединённый с валом якоря через редуктор. Принцип работы стартера практически такой же как у обыкновенных стартеров.

admin 30/04/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» "Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях"

avtolektron.ru

Устройство и принцип работы стартера: как работает

Во всех автомобилях, имеющих двигатель внутреннего сгорания, присутствует такая деталь, как стартер. С его помощью удается запускать мотор на первоначальном этапе. Достаточно простое устройство стартера обеспечивает максимально понятную его работу.

Конструкция стартера

Деталь представляет собой небольшой четырехполосный электромотор. Он обеспечивает начальное вращение коленвала, чтобы задать необходимые обороты двигателю. В большинстве случаев для работоспособности узла достаточно мощности в 3…4 кВт. Электродвигатель потребляет постоянное напряжение, питаясь от автомобильного аккумулятора. Подпитка происходит через несколько щеток.

Принято выделять две разновидности аппаратов:

  1. Со встроенным редуктором. Большинство специалистов рекомендует применять именно этот вид, так как работает стартер такой со сниженной потребностью тока, при большей эффективности. Данная конструкция запускает вращение коленчатого вала даже при сниженном заряде аккумуляторной батареи. Присутствие магнитов постоянного действия позволяет свести возможные проблемы с обмоткой к минимуму. Однако, во время долгого прокручивания появляется риск выхода из строя ведущей шестеренки. Это случается в большинстве случаев по причине производственного брака.
  2. Без редуктора. Отсутствие промежуточного узла в виде редуктора обеспечивает передачу вращения напрямую от стартера к коленвалу. Принцип работы стартера данной конструкции схож с предыдущим, но за счет простоты комплектации имеет повышенную ремонтопригодность. Необходимо отметить, что в такой конструкции во время подачи напряжения на узлы осуществляется мгновенное сцепление шестерен, что приводит к более быстрому зажиганию. Такие стартеры имеют большую выносливость, при этом выход из строя их происходит реже, чем редукторных аппаратов. Отрицательной старой является слабая работоспособность при низких температурах.

Одним из прогрессивных новшеств конструкции является наличие планетарного редуктора Джеймса. Он обеспечивает старт легковых бензиновых силовых установок до 4,5…5,0 л, дизельных моторов до 1,8…2,0 л, а также небольших современных грузовиков. При этом общая масса узла снижена в отдельных моделях до 40%.

Устройство узла

Для проведения ремонта, правильной эксплуатации электросистемы и обеспечения долгосрочной работы узлов автомобиля необходимо знать устройство втягивающего реле стартера и остальных его элементов.

  • Корпус в большинстве случаев изготовлен в виде цилиндра, включает в себя обмотки возбуждения, а также сердечник.
  • Якорь производится из высоколегированного сплава стали, имеет вид вала с посадочными шлифованными поверхностями для подшипников. На центральной части его запрессован сердечник с коллекторными пластинами.
  • Втягивающее реле передает напряжение на обмотку электромотора. Также оно обеспечивает выталкивание обгонной муфты. В конструкции реле присутствует подвижная перемычка и несколько силовых контактов.
  • Обгонная муфта с приводной шестеренкой. Часто более опытные автомобилисты называют этот узел «бендиксом». С помощью данного роликового механизма крутящий момент передается на маховик, а после запуска шестерни выводятся из зацепления, чтобы обеспечить долговечность работы узла.
  • Щеточный узел осуществляет подачу напряжения на якорные пластины. С его помощью удается повысить мощность стартера во время выполнения основного рабочего цикла.

Большинство конструкций имеет сходную классическую компоновку.

В качестве различия могут применяться иные автоматические механизмы вывода шестерен из зацепления. Также на машинах с коробкой «автоматом» узел укомплектовывается дополнительными удерживающими обмотками. С их помощью осуществляется сдерживание пуска в том случае, когда рычаг включен в одну из ходовых позиций («D», «+», «-» или «R»).

Как работает стартер

Исходя из того, что узел является электромеханическим устройством, на этом основан и принцип работы стартера.

Потребляемую электрическую энергию от АКБ он переводит в механическое вращение.

Во время работы осуществляются следующие процессы:

  • При провороте ключа в замке зажигания соединяются электроконтакты. В это время напряжение подается по реле стартера на втягивающую обмотку тягового реле.
  • Якорь перемешается вдоль своей оси по корпусу дает возможность выходу бендикса, чтобы обеспечить зацепление ведущей шестерни с ведомой, расположенной на маховике коленвала.
  • По достижении якоря крайнего положения выполняется замыкание контактов, теперь напряжением обеспечивается удерживающая обмотка реле с обмоткой стартера.
  • При вращении вала стартера запускается силовая установка автомобиля. По достижению скорости вращения маховика скорости вращения стартера, бендикс рассоединяется с ведомой шестерней. Этому помогает возвратная пружина.
  • Одновременно с выходом из зацепления ключ замка зажигания переходит в первоначальную позицию, и подача тока к стартеру прекращается.

Не стоит долго удерживать ключ в крайнем положении (более 5…6 сек), чтобы не разряжать аккумулятор или не приводить к значительному износу ведущую шестерню.
