В практике автомастерских широкое применение находит специальное грузоподъемное оборудование — подкатные домкраты гидравлического или пневматического типа. О том, что такое подкатной домкрат, каких типов он бывает, как устроен и работает, а также о выборе и эксплуатации домкрата — читайте в статье.

Что такое подкатной домкрат

Подкатной домкрат (парковый домкрат) — передвижное подъемное оборудование; гидравлический или пневматический домкрат, смонтированный на тележке с колесами для удобной подачи под автомобиль или иной груз.

Для ремонта автомобилей владельцами и мастерскими используются различные типы домкратов — механические, гидравлические, пневматические. В практике мастерских (а в последние годы и у автовладельцев) широкое распространение получили гидравлические и пневматические подкатные (парковые) домкраты, которые имеют несколько преимуществ перед бутылочными:

• Малая высота подхвата — можно поднимать автомобили с минимальным дорожным просветом;
• Удобная конструкция, не требующая специальной подготовки пола для установки — это обеспечивает широкое основание на колесах;
• Простая работа, требующая приложения небольших сил.

Подкатные домкраты в первую очередь ценятся за то, что для работы с ними нужно выполнить минимум движений, в большинстве случаев даже нет необходимости наклоняться или приседать. Это экономит силы и время, способствует меньшей утомляемости. А благодаря малой высоте подхвата такой домкрат универсален, позволяет работать со всеми классами и моделями легковых автомобилей, внедорожников и коммерческих грузовиков.

Все это обеспечило популярность подкатных домкратов. Но прежде, чем покупать такой домкрат, необходимо разобраться в существующих типах этих приспособлений и их особенностях.

• Домкрат подкатной 4т 135-520мм гидравлический ROCKFORCE

  15 990 ₽


• Домкрат подкатной 3.

  5т 75-510мм гидравлический низкопрофильный с резиновой накладкой ROCKFORCE 14 290 ₽


• Домкрат подкатной 3т 135-400мм ROCKFORCE

  8 120 ₽


• Домкрат подкатной 2т 135-320мм в кейсе MEGAPOWER

  2 518 ₽


• Домкрат подкатной 3т 130-410мм с поворотным рычагом ROCKFORCE

  8 890 ₽


• Домкрат подкатной 22т 225-430мм пневмогидравлический с надставками-удлинителями ROCKFORCE

  30 590 ₽


• Домкрат подкатной 3т 145-465мм с резиновой накладкой ROCKFORCE

  10 990 ₽


• Домкрат подкатной 3т 150-530мм с механизмом быстрого подъема,сменной надставкой ROCKFORCE

  9 600 ₽

• Домкрат подкатной 2.

  5т 140-385мм с фиксацией в кейсе STELS 7 100 ₽


• Домкрат подкатной 3т 135-380мм с узкой базой ROCKFORCE

  7 100 ₽


Показать все товары

Типы, конструкция и характеристики подкатных домкратов

Общее устройство гидравлического подкатного домкрата

Конструкция гидравлического механизма подкатного домкрата

Все подкатные домкраты делятся на две группы по типу привода:

• Гидравлические;
• Пневматические.

Их конструкция и функционирование рассмотрено ниже.

Подкатные домкраты имеют три основных характеристики:

• Грузоподъемность;
• Высота подхвата;
• Максимальная высота подъема.

Грузоподъемность домкратов лежит в пределах 1-20 тонн, они условно делятся на две группы: грузоподъемностью 1-3,5 тонны для работы с легковыми автомобилями и внедорожниками, и грузоподъемностью до 5, 10 и 20 тонн для работы с коммерческими и среднетоннажными грузовыми автомобилями.

Высота подхвата — минимальная высота, с которой домкрат может начинать подъем. Для подкатных домкратов она составляет 80-150 мм (иногда до 190-200 мм), что значительно меньше, чем у бутылочных домкратов той же грузоподъемности.

Высота подъема — максимальная высота, на которую домкрат может поднять автомобиль. У большинства гидравлических подкатных домкратов эта высота достигает 345-580 мм, у некоторых — до 750 мм. У пневматических домкратов высота подъема редко превышает 320-350 мм.

Гидравлические подкатные домкраты

Наиболее всего распространены подкатные гидравлические домкраты с ручным (рычажным) приводом — они имеют простую конструкцию, надежны и эффективны.

Такие домкраты бывают двух видов:

Подкатной домкрат с вертикальным цилиндром

• С горизонтальным расположением силового цилиндра;
• С вертикальным расположением силового цилиндра.

Оба домкрата имеют принципиально одинаковую конструкцию. Основу приспособления составляет стальная рама (тележка), установленная на четыре металлических или пластиковых колеса. Два колеса являются опорными, они располагаются со стороны упора и закреплены на раме неподвижно. Два колеса меньшего диаметра расположены со стороны насоса, обычно они имеют шарнирное соединение с рамой, поэтому могут вращаться вокруг вертикальной оси — это дает возможность поворачивать домкрат при подкате под автомобиль. К раме может присоединяться транспортная рукоятка, позволяющая легко перемещать тяжелый домкрат.

На тележке располагается гидравлический узел, объединяющий в себе три части:

• Силовой цилиндр с выдвижным штоком;
• Гидравлический насос с системой клапанов;
• Резервуар для хранения жидкости.

Основу гидравлического узла составляет литой цилиндрический корпус, вдоль оси которого располагается гидравлический цилиндр, а под ним — насосный узел с клапанами. Пространство между стенками гидроцилиндра и корпуса выступает в роли емкости для масла. Возможна и другая конструкция, в которой в корпусе располагается шток с поршнем, а масло хранится в надпоршневом пространстве.

Для нагнетания масла в силовой цилиндр используется плунжерный насос, плунжер которого соединен с приводным рычагом. Посредством нагнетательного, всасывающего (впускного) и перепускного клапанов насос соединен с силовым цилиндром и масляным резервуаром. Рычаг насоса обычно выполняется съемным для облегчения транспортировки и хранения домкрата. Всасывающий и нагнетательные клапаны — обычные шариковые подпружиненные, перепускной — резьбовая игла с шестигранной или шлицевой головкой, перекрывающая перепускной канал при вворачивании.

Гидравлический узел шарнирно соединен с рамой, его шток тоже шарнирно соединен с рычажным подъемным механизмом (трапецией). На подъемном механизме расположен упор (пята), которая при подъеме на любой угол всегда сохраняет вертикальное положение. Пята — стальная, может иметь рифление, крестообразные вырезы или бурты, предотвращающие соскальзывание груза.

Функционирует гидравлический подкатной домкрат следующим образом. При подъеме плунжера насоса рычагом открывается всасывающий клапан, и жидкость из резервуара поступает в расширяющееся пространство под плунжером. При опускании плунжера давление жидкости возрастает, всасывающий клапан перекрывается, а нагнетательный, напротив, открывается — жидкость поступает под поршень силового цилиндра. За счет создаваемого насосом давления поршень движется и через шток толкает подъемный механизм — упор поднимается, обеспечивая подъем автомобиля. Затем описанные процессы повторяются. Когда необходимо опустить домкрат, выворачивается игла перепускного клапана, и жидкость из-под поршня силового цилиндра перетекает в резервуар — давление под поршнем падает, и подъемный механизм под действием веса автомобиля опускается.

Пневматический подкатной домкрат

Пневматический подкатной домкрат

Подъемное устройство данного типа имеет простую конструкцию. Основу домкрата составляет резиновый баллон сильфонного типа, установленный на тележку с колесами и рукояткой. Баллон разделен на две или три секции, каждая из которых представляет собой резиновый тор с металлическими соединительными кольцами. Сверху и снизу баллон герметично закрыт стальными крышками, в нижней крышке предусмотрен штуцер для подачи сжатого воздуха. На верхней крышке располагается опорная пята с рифлением или центрирующими буртами.

Работает пневматический домкрат просто: при подаче сжатого воздуха от компрессора давление в баллоне повышается, он растягивается и поднимается, обеспечивая подъем автомобиля. При спуске воздуха давление в баллоне падает и груз плавно опускается. Пневматические подкатные домкраты очень просты конструктивно, а благодаря пневмоприводу могут эксплуатироваться в любой автомастерской или ином предприятии с пневматическим оборудованием.

Как правильно купить и использовать подкатной домкрат

При покупке подкатного домкрата нужно ориентироваться на его основные характеристики — высоту подхвата, высоту подъема и грузоподъемность. Наиболее всего распространены домкраты с грузоподъемностью 1-3,5 тонны, которых хватает для работы с большинством легковых автомобилей и многих внедорожников. Однако здесь следует учитывать высоту подхвата и подъема — чем ниже высота подхвата, тем с более низкими автомобилями можно работать, а высоты подъема более 350-500 мм в большинстве случаев и не нужно. При необходимости поднимать автомобиль на высоту до 750 мм придется выбрать соответствующий домкрат, но обычно у таких приспособлений высота подхвата не менее 200 мм.

Наиболее универсальны гидравлические домкраты с ручным приводом, их можно использовать практически в любых условиях. Но если имеется постоянный доступ к сжатому воздуху, то можно отдать предпочтение пневматическому домкрату — он легкий, простой в работе и неприхотливый в обслуживании.

Работать с домкратом следует в соответствии с приложенной к нему инструкцией. Обычно порядок работы сводится к следующему:

1. Подкатить домкрат под автомобиль;
2. Несколькими движениями рычага поднять упор до уровня автомобиля, подогнать упор под упорную площадку;
3. Выполнить подъем;
4. После выполнения работ — повернуть винт выпускного клапана против часовой стрелки;
5. Дождаться опускания автомобиля (скорость можно регулировать, выворачивая или вворачивая винт перепускного клапана), убрать домкрат.

При работе с пневматическим домкратом порядок работы аналогичный, однако подъем и опускание регулируется подачей воздуха кранами на рукоятке.

Гидравлические домкраты требуют регулярного технического обслуживания и ремонта. Необходимо следить за уровнем масла и, при необходимости, пополнять его. В некоторых случаях может потребоваться удаление воздуха из системы. Регулярно производится осмотр домкрата, его разборка, замена уплотнителей и изношенных деталей. При правильной эксплуатации и обслуживании домкрат будет надежно выполнять свои функции на протяжении многих лет.

Устройство и характеристики подкатного гидравлического домкрата

В настоящее время домкратами называются устройства, которые используются для подъема груза на определенную высоту. Устройство у них может быть разнообразное. Чаще всего эта техника используется автомобилистами в процессе проведения ремонтных работ. Особняком среди всего многообразия подобных устройств стоит подкатной гидравлический домкрат. Это устройство считается незаменимым при проведении ремонта в крупных автосервисах.

Схема устройства подкатного домкрата.

Некоторые применяют его в своих частных домашних целях. Рассмотрим устройство подкатного гидравлического домкрата.

Устройство и принцип действия

Конструкция подкатного домкрата такова, что он напоминает тележку на колесиках, которую можно легко загнать практически под любой автомобиль. Чаще всего подобные устройства используются крупными автосервисами для проведения ремонтных работ. Здесь конструкция мало отличается от стационарной. Подкатные домкраты данного типа имеют гидравлический цилиндр и поршневой насос, который работает с помощью рычажного ручного привода.

Выбор конкретного устройства напрямую зависит от того, в каких условиях оно будет эксплуатироваться. Это может быть не только крупный автосервис, но и небольшой частный гараж. Многие автолюбители уже оценили удобную конструкцию по достоинству. Такие модели могут устанавливаться на любых площадках, то есть даже на прилегающих территориях автосервисов. Они способны поднимать грузы достаточно большой массы на приличную высоту. При этом некоторые модели имеют дополнительные насадки, которые значительно расширяют их функциональные возможности.

Схема использования подкатного домкрата.

Итак, ранее было указано, что одним из главных узлов подкатного гидравлического домкрата является цилиндр. Здесь необходимое усилие достигается за счет разницы давлений главного цилиндра и цилиндра плунжера. Стоит отметить конструктивную особенность подобных устройств. Дело в том, что гидравлический цилиндр в них располагается не вертикально, а горизонтально. Разумеется, это никак не влияет на принцип работы механизма. Есть и другие конструктивные особенности у подобных устройств.

Шток у них напрямую не упирается в кузов машины. Он упирается в рычаг, который, в свою очередь, упирается в поверхность авто. Для чего использовать столь сложный механизм, если вполне можно обойтись стандартным домкратом с вертикальным расположением цилиндра?

На самом деле ответ на этот вопрос достаточно прост. Это устройство легче подкатить под автомобиль, чем его вертикальный аналог. Это связано с теми же конструктивными особенностями моделей данного типа. Если у вас авто с низкой посадкой, то именно такое устройство нужно использовать для его подъема на определенную высоту.

Стоит подробнее затронуть тему устройства подкатного гидравлического домкрата. Итак, это по своей сути тележка с четырьмя колесами, которая без особых проблем может загоняться практически под любой автомобиль. Эти колеса жестко крепятся на раме. На ней же располагается и гидравлический привод. При этом шток горизонтального положения упирается в специальный вертикальный механизм, к которому крепится подъемная площадка. Именно она и осуществляет подъем авто.

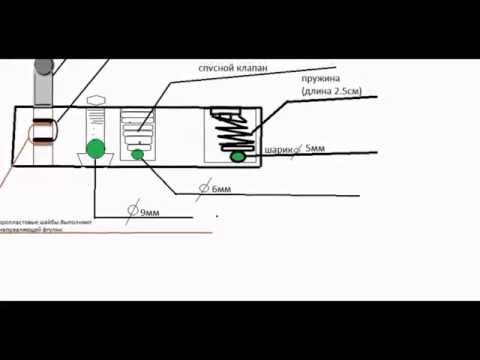

Схема сборки гидравлического домкрата.

Механизм преобразования горизонтального движения в вертикальное может быть разным. Чаще всего он представляет собой шарнирную передачу. Однако это не единственный способ преобразования. Здесь могут использоваться и куда более сложные механизмы.

Вся работа механизма основана на движении специальной рукоятки. Сам подкатной гидравлический домкрат закатывается под автомобиль. После этого приводится в действие рабочий орган. Привод создает в цилиндре определенное давление, за счет которого и происходит поднятие автомобиля. Основную работу совершает плунжер и прямой клапан. Если нужно несколько снизить давление в системе, то можно повернуть ручку. В результате этого открывается обратный клапан, который и осуществляет сброс воздуха из системы.

Происходит опускание автомобиля или другого устройства, которое подвергалось подъему. Есть и альтернативные модели механизмов. В них сбрасывающий обратный клапан находится непосредственно рядом с ручкой. Для того чтобы сбросить лишнее давление, необходимо просто установить на него ручку, предварительно сняв ее с места. Именно так работает подкатной гидравлический домкрат. Его конструкция отличается простотой и оригинальностью. За это и выбирают подобные механизмы.

Вернуться к оглавлению

Достоинства и недостатки

Таблица характеристик домкратов.

Существует множество различных положительных черт у подобной системы. Главное достоинство заключается в том, что у гидравлического подкатного домкрата достаточно низкая посадка. Это позволяет работать даже с автомобилями с низкой посадкой. Поэтому они и используются в основном в автосервисах, где могут присутствовать разные клиенты.

Его рационально использовать в тех местах, где постоянно производится шиномонтаж. Для установки такого подкатного домкрата под автомобиль понадобится значительно меньше времени, чем на установку вертикальной модели. При этом он работает на колесиках, что делает процесс подката еще более простым. Это особенно характерно для крупных шиномонтажей, где работает большое количество человек, а также идет постоянный поток клиентов.

Работнику автосервиса нет необходимости лишний раз наклоняться, чтобы подкатить домкрат под автомобиль или вытащить его. Все эти манипуляции делаются с помощью удобной и длинной ручки.

Конструкция остается маневренной, так как устанавливается на колесах.

Разумеется, имеются у подобных устройств и недостатки. Специфика работы с ними такова, что приходится использовать для подъема грузов исключительно плоскую и ровную поверхность. Не во всех ситуациях на дороге удается найти таковую. Их удобно применять на плоском бетонном полу в автосервисе или гараже, но никак не возить с собой в багажнике. Наверное, именно поэтому многие автомобилисты предпочитают им вертикальные конструкции, которые можно без проблем установить в любом месте. Не стоит забывать и о габаритах этого оборудования.

Его можно поместить разве что только в достаточно вместительный багажник. Маленький автомобиль не создан для него. Еще раз стоит подчеркнуть, что такие домкраты в основном создаются для профессиональных автосервисов и шиномонтажей. Только здесь ими можно воспользоваться полноценно.

Вернуться к оглавлению

Основные параметры конструкции

Каждый человек, который решил приобрести подкатной гидравлический домкрат, обязательно должен задуматься о том, какие конструктивные параметры для него важны. Имеется в виду его устройство и технические характеристики.

Основной характеристикой устройства является его грузоподъемность. Она чаще всего начинается с 2 т, однако можно встретить модели, которые имеют возможность работать от 750 кг. Они специально созданы для мелкогабаритной техники, а именно для мотоциклов и квадроциклов. Стандартами для обычных автомобилей считаются модели грузоподъемностью 3, 5 и 10 т.

Для владельцев обыкновенного легкового автомобиля вполне будет достаточно грузоподъемности в 2 т. Его можно легко разместить в гараже, а при необходимости даже взять с собой в дорогу.

Схема паркового гидравлического домкрата.

Любителям внедорожников стоит рассматривать модели, которые имеют более солидную грузоподъемность. Она должна начинаться от 3 т, разумеется, если это значение не превышает массы самого устройства.

Не только грузоподъемность является важной характеристикой подобных устройств. Каждая модель имеет свой диапазон подъема. Обычно он варьируется от минимальных значений, равных приблизительно 100 мм, до максимальных, которые могут достигать порядка 500 мм. Обязательно нужно учитывать, какой дорожный просвет у вашего автомобиля. Стоит принимать во внимание расстояние не только от кузова до земли, но и от пятки устройства до кузова.

Вернуться к оглавлению

Дополнительные моменты

Штифт, который устанавливается в специальное гнездо, в значительной степени снижает вероятность возникновения опасных ситуаций, когда груз находится в поднятом состоянии. Следует помнить о том, что при работе с подобным оборудованием имеется техника безопасности. Ее обязательно нужно учитывать. Всегда требуется использовать дополнительный упор. Если есть специальный штифт, то проблем со срыванием автомобиля с домкрата не возникнет, даже если последний будет неисправен. Обязательно учитывайте эти рекомендации в ходе эксплуатации оборудования.

Рычаги могут быть у данного домкрата как длинные, так и короткие. Выбор всегда должен соответствовать требованиям человека, а также его потребностям. Это очень важный параметр, от которого напрямую зависит удобство работы с конкретной моделью устройства.

Если человек собирается покупать домкрат, грузоподъемность которого составляет от 3,5 т, то ему стоит обратить внимание именно на устройства с длинной ручкой и круглой рукояткой. Только так можно легко поднимать груз на заданную высоту.

Для легковых автомобилей предпочтительнее будет короткая ручка. Есть на рынке универсальные модели. В них длина ручки может регулироваться в зависимости от того, какой именно автомобиль требуется поднимать. Лучше всего приобретать именно такие модели, чтобы затем не возникло проблем, когда станет неудобно работать с оборудованием.

На рынке представлено огромное количество домкратов данного типа. У каждой модели свой вес. Самые легкие экземпляры весят от 5 кг. Следующая группа начинается с массы 12 кг. Грузоподъемность и вес устройства никак между собой не связаны.

К примеру, нужно поднять груз массой 3 т на определенную высоту. Он сможет это сделать как с помощью устройства, масса которого будет равна 10 кг, так и с помощью модели весом в 50 кг. Среди большого количества подобного оборудования самыми лучшими считаются домкраты, сделанные в странах Западной Европы. Можно приобретать и отечественные домкраты. Есть и дешевые китайские модели. Но они не стоят внимания, так как не удовлетворяют всем правилам и нормам безопасности.

Узнайте, как работают гидравлические домкраты

Рис. 1: Гидравлические домкраты

В гидравлическом домкрате давление жидкости умножает силу в цилиндре для подъема тяжелого груза. Эти домкраты имеют множество применений: механические мастерские, автомобильная промышленность, погрузочно-разгрузочное оборудование, подъемные платформы, железнодорожные работы и гидроэлектростанции. В этой статье рассматривается, как работают гидравлические домкраты, как их правильно использовать, различные типы домкратов и что следует учитывать при выборе гидравлического домкрата.

Содержание

• Принцип действия гидравлического домкрата
• Компоненты гидравлического домкрата
• Как пользоваться гидравлическим домкратом
• Типы гидравлических домкратов
• Критерии выбора
• Безопасность
• Часто задаваемые вопросы

• Резьбовой гидравлический домкрат

• Гидроцилиндры плоского домкрата

• Полые гидравлические домкраты

Принцип действия гидравлического домкрата

Гидравлический домкрат работает по закону Паскаля. Этот закон гласит, что изменение давления в одной точке замкнутой несжимаемой жидкости приводит к точному изменению давления в каждой точке. Этот закон также распространяется на гидравлический домкрат и тормозную систему большинства транспортных средств. По закону давление равно силе, деленной на площадь. Следовательно, сила равна давлению, умноженному на площадь. Если давление постоянно, а площадь увеличивается, сила также увеличивается.

Рисунок 2: Принцип работы гидравлических подъемных устройств (закон Паскаля): малая сила (А), несжимаемая жидкость (В) и большая подъемная сила (С).

Рисунок 2 иллюстрирует закон Паскаля и то, как работают гидравлические домкраты. Человек воздействует на рычаг, чтобы надавить на поршень поршня (рис. 2, обозначенный буквой А). Это нисходящее движение создает изменение давления. Жидкость в большом гидравлическом цилиндре (рис. 2, обозначенный B) одинаково изменяет давление, воздействуя на поршень поршня (рис. 2, обозначенный C). Поскольку давление представляет собой отношение силы к площади, большая площадь поверхности поршня поршня распределяет большую подъемную силу. Большая сила поднимает груз над гидроцилиндром. Чтобы поднять груз на разумную высоту, поршень плунжера должен переместиться на большее расстояние, чем поршень поршня.

Пример

Гидравлический домкрат с отношением площади поршня к поршню 1:100 поднимает автомобиль массой 1,5 тонны. Автомобиль воздействует на поршень поршня с силой примерно 15000 Н. Однако поршень плунжера требует усилия всего 150 Н, чтобы толкнуть его вниз. Поршень плунжера должен двигаться вниз на 100 см на каждый 1 см подъема поршня. Это движение возможно из-за циклической операции, включающей резервуар и обратный клапан (не показан на рисунке 2).

Компоненты гидравлического домкрата

Имеется семь основных частей гидравлического домкрата:

• Резервуар: Резервуар хранит гидравлическую жидкость для изменения давления.
• Плунжерный поршень: Плунжерный поршень выталкивает гидравлическую жидкость из резервуара через обратный клапан в гидроцилиндр.
• Обратный клапан: Обратный клапан предотвращает возврат жидкости из цилиндра поршня в цилиндр плунжера. Таким образом, поршневой цилиндр поддерживает возрастающее давление.
• Цилиндр гидроцилиндра: Цилиндр гидроцилиндра передает давление гидравлической жидкости на поршень гидроцилиндра.
• Поршень подъемника: Поршень подъемника поднимает груз.
• Выпускной клапан: Выпускной клапан гидравлического домкрата возвращает жидкость под давлением в резервуар.
• Рукоятка:  Рукоятка гидравлического домкрата обеспечивает рычаг для легкого перемещения поршня плунжера.

Стандарт ANSI/ASME B30 содержит рекомендации и правила по конструкции, установке, эксплуатации, проверкам, испытаниям, техническому обслуживанию и использованию подъемных машин, таких как гидравлические домкраты.

Как пользоваться гидравлическим домкратом

Правильное использование гидравлического домкрата зависит от конкретного применения. В этом разделе подробно описаны сходства между использованием гидравлического домкрата в любой ситуации.

• Ранее:  Прежде чем использовать гидравлический домкрат, необходимо учесть важные моменты.

1. Убедитесь, что домкрат стоит на ровной поверхности.
2. Проверьте домкрат на наличие повреждений или утечек.
3. Подготовьте стойки домкрата, чтобы выдержать вес груза после подъема.

• Во время:

1. Вставьте рукоятку в гнездо поршня плунжера, чтобы накачать домкрат и поднять груз на нужную высоту.
   1. Убедитесь, что поршень подъемника касается груза в надлежащей точке подъема. Например, ось автомобиля.
2. Вставьте стойки домкрата под груз рядом с гидравлическим домкратом и опустите вес груза на стойки домкрата.
3. Выполните любую необходимую работу.
4. Снова поднимите груз с помощью гидравлического домкрата и снимите стойки домкрата.
5. Откройте гидравлический выпускной клапан, чтобы медленно опустить груз.

Типы гидравлических домкратов

Бутылочный гидравлический домкрат

Гидравлический бутылочный домкрат, или домкрат для виски, имеет форму бутылки и представляет собой компактный гидравлический домкрат. Он имеет вертикальный подъемный цилиндр с опорной площадкой наверху. Небольшой резервуар подает гидравлическую жидкость к главному цилиндру под гидроцилиндром. Соединяя и равномерно распределяя несколько бутылочных домкратов по основанию груза, бутылочные домкраты могут образовывать вертикальную систему гидравлических домкратов для подъема тяжелых объектов с широким основанием, таких как дом. Бутылочный домкрат достаточно легкий, чтобы его можно было удерживать и использовать как горизонтальный гидравлический домкрат.

Гидравлический домкрат

Гидравлический домкрат или тележка состоит из горизонтального цилиндрического поршня, толкающего короткий конец коленчатого рычага. Длинный рычаг коленчатого рычага соединяется с подъемной площадкой, обеспечивая вертикальное перемещение груза. Горизонтальный цилиндр и поршень позволяют домкрату работать с низким профилем. Колесики на основании обеспечивают легкое маневрирование под грузом.

Рисунок 8: Гидравлический домкрат

Гидравлический ножничный домкрат

Ножничные домкраты не могут удерживать такой большой вес или поднимать на такую ​​высоту, как напольные домкраты. Поэтому эти домкраты подходят только для подъема автомобиля для замены колеса. При этом они компактны и легко помещаются в багажнике любого автомобиля. Гидравлический ножничный домкрат намного проще в эксплуатации, чем его ручной аналог.

Гидравлический трансмиссионный домкрат

Гидравлический трансмиссионный домкрат предназначен специально для трансмиссии автомобиля. Домкрат имеет вертикальный поршень с широкой рамой сверху. Рама зажимает трансмиссию, чтобы опустить ее с автомобиля или поднять обратно на автомобиль. Гидравлические трансмиссионные домкраты являются необходимым инструментом в любой автомастерской.

Критерии выбора

Существует несколько спецификаций гидравлического домкрата, которые следует учитывать при принятии решения о том, какой из них лучше всего подходит для конкретного применения. Вот несколько полезных советов:

• Грузоподъемность: Грузоподъемность является наиболее важным параметром.
• Зазор: Убедитесь, что гидравлический домкрат выдерживает нагрузку. Гидравлический напольный домкрат, например, имеет низкий профиль.
• Высота подъема: Определите, что домкрат может подниматься достаточно высоко для выполнения необходимой работы.
• Автоматические или ручные: Гидравлические домкраты могут быть автоматическими или ручными. Ручные гидравлические домкраты используют ручную силу, а автоматические гидравлические домкраты используют воздушную или электрическую энергию. Однако принцип работы тот же.
• Применение: Конструкция некоторых гидравлических домкратов специально предназначена для конкретных промышленных функций, например, гидравлические домкраты, используемые для раскалывания бревен. Проверьте, может ли он работать по назначению.

Безопасность

Важно правильно использовать такое оборудование, как гидравлические домкраты. В дополнение к критериям выбора учитывайте следующее:

• Не превышайте максимальную грузоподъемность в тоннах. Перегрузка может привести к повреждению корпуса цилиндра или утечке гидравлической жидкости. Однако в конструкции некоторых гидравлических домкратов предусмотрен перегрузочный клапан на случай превышения максимального давления.
• В резервуаре всегда должно быть достаточно масла. В противном случае не будет достигнуто максимальное давление гидравлического домкрата.
• Течь в цилиндре во время работы может привести к несчастному случаю со смертельным исходом. Ознакомьтесь с инструкциями производителя по профилактическому обслуживанию.

Часто задаваемые вопросы

Как работает гидравлический домкрат?

Пользователь качает ручку гидравлического домкрата, чтобы перекачать гидравлическую жидкость из одного цилиндра в больший цилиндр. Согласно закону Паскаля, это позволяет небольшой силе от рукоятки перейти в большую силу на подъемном конце домкрата.

Домкраты используют гидравлическую энергию?

Многие домкраты, которые можно найти в ремонтных мастерских и домашних гаражах, используют гидравлический привод. При этом также можно использовать ручные, электрические и воздушные домкраты.

• Резьбовой гидравлический домкрат

• Гидроцилиндры плоского домкрата

• Полые гидравлические домкраты

Гидравлические домкраты — Как они работают

Что такое промышленные гидравлические домкраты?

Гидравлический домкрат — это тип подъемного оборудования, которое может приводиться в действие вручную или с помощью внешней гидравлики. Некоторые гидравлические домкраты предназначены для подъема грузов весом менее 11 000 фунтов, в то время как другие могут поднимать до 30 тонн.

Гидравлические домкраты работают за счет использования силы жидкостей, что позволяет оператору поднимать очень тяжелые предметы с удивительно небольшим усилием. Эта сила исходит от рычага, которым управляет оператор. Рычаг, в свою очередь, оказывает давление на жидкость, которая хранится в ограниченном пространстве. Когда давление прикладывается к жидкости таким образом, это давление равномерно распределяется во всех направлениях. Гидравлическая система внутри домкрата передает эту силу во второе, большее замкнутое пространство, заполненное жидкостью. Это большее количество жидкости увеличивает усилие, первоначально приложенное оператором. В результате оператор может поднять что-то намного тяжелее, чем мог бы самостоятельно.

Гидравлический домкрат Применение

Гидравлические домкраты используются для подъема тяжелых грузов, расположенных низко над землей. Например, гидравлический домкрат не будет использоваться на строительной площадке для подъема кондиционера в окно. Но гидравлические домкраты идеально подходят для подъема транспортных контейнеров, чтобы их можно было загрузить на тележку.

Гидравлические домкраты обычно используются в нескольких ключевых случаях:

Подъем строительных материалов

Гидравлический домкрат является отличным инструментом для подъема строительных материалов, которые необходимо загрузить на тележку и перемещать по площадке. Носовые домкраты можно использовать для подъема поддонов из пиломатериалов, кирпича и других материалов.

Транспорт

Гидравлические домкраты способны поднимать очень тяжелые машины, до двадцати тонн. Это полезно при погрузке тяжелого оборудования на тележки для эффективной транспортировки из одного места в другое.

Подъем транспортных контейнеров

Гидравлические домкраты идеально подходят для подъема тяжелых транспортных контейнеров, чтобы их можно было загрузить на тележки для транспортных контейнеров для транспортировки. Несколько домкратов можно использовать в тандеме, чтобы обеспечить устойчивый подъем.

Преимущества гидравлических домкратов

Гидравлические домкраты обладают рядом ключевых преимуществ по сравнению с альтернативными подъемными системами, такими как вилочные погрузчики и краны.

Меньший размер

Гидравлические домкраты довольно маленькие. Обычно они не превышают одного-двух футов в любом направлении, а площадь их хранения обычно не превышает двух квадратных футов. В результате домкраты для ножек гораздо легче перемещать и хранить, чем более крупное подъемное оборудование.

Легкий вес

Вес гидравлического домкрата зависит от его грузоподъемности. Гидравлические домкраты меньшего размера с грузоподъемностью пять тонн могут весить менее пятидесяти фунтов. Более крупные домкраты, способные поднять тридцать тонн, могут весить около 250 фунтов. Большинство гидравлических домкратов имеют колеса, поэтому их можно катить по объекту без необходимости поднимать. Это делает транспортировку даже самых тяжелых домкратов намного проще, чем перемещение вилочного погрузчика или крана с места на место.

Простота использования

Конечно, правильная работа крайне важна при использовании гидравлического домкрата для подъема тяжелых предметов. Однако, в отличие от вилочных погрузчиков и кранов, для использования вилочного погрузчика не требуется специальной лицензии или сертификата. При надлежащем обучении гидравлические домкраты могут эксплуатироваться несколькими работниками, что отлично сказывается на производительности.

Подробнее Промышленные домкраты Из GKS

GKS гордится тем, что производит высококачественные промышленные и гидравлические домкраты для подъема грузов до 30 тонн. Каждый гидравлический домкрат GKS проходит индивидуальную проверку качества и производительности перед отправкой с предприятия, и на каждый из наших домкратов предоставляется пятилетняя гарантия. Промышленные домкраты GKS сочетают в себе лучшее из немецкого проектирования с поддержкой клиентов в США, поэтому вы всегда можете связаться с нами своевременно.

Чтобы узнать больше о наших гидравлических домкратах и ​​узнать, какая модель лучше всего подходит для вас, поговорите с членом команды GKS.

Преимущества использования гидравлических домкратов

Гидравлические домкраты — это мощные и эффективные инструменты для подъема тяжелых грузов. Гидравлический домкрат использует силу физики для увеличения силы одного оператора, что приводит к более эффективному подъему. Как работают гидравлические домкраты Гидравлические домкраты основаны на законе Паскаля, чтобы…

читать далее

Различные способы перемещения транспортных контейнеров

Верфи, склады и другие центры в течение всего дня перемещают транспортные контейнеры по своим объектам: от перевозчиков до складов, от складов до площадок и так далее. Все эти перемещения требуют удобного и простого решения, которое не замедляет работу. Когда дело доходит до…

читать дальше

Перевозка техники

Перевозка тяжелой техники Перемещение тяжелой техники из одного места в другое не всегда является простым процессом.
