Устройство подвески автомобиля

Устройство подвески автомобиля

Подвеска — важная система, которая делает возможным движение автомобиля (ведь с ее помощью к автомобилю крепятся колеса), а заодно обеспечивает комфорт и безопасность пассажиров и грузов. Об устройстве подвески автомобиля, основных ее элементах и их назначении читайте в этой статье.

Назначение подвески автомобиля

Подвеска — одна из основных систем ходовой части автомобиля, она необходима для соединения кузова (или рамы) автомобиля с колесами. Подвеска выступает в качестве промежуточного звена между автомобилем и дорогой и решает несколько задач:

— Передачу на раму или кузов сил и моментов, возникающих при взаимодействии колес с дорожным покрытием;
— Связь колес с кузовом или рамой;
— Обеспечивает необходимые для нормального движения положения колес относительно рамы или кузова и дороги;

— Обеспечивает приемлемую плавность хода, компенсирует неровности дорожного покрытия.

Так что подвеска автомобиля — это не просто набор компонентов для соединения колес и кузова или рамы, а сложная система, которая делает возможным нормальное и комфортное движение на автомобиле.

Общее устройство подвески автомобиля

Любая подвеска, независимо от своего типа и устройства, имеет ряд элементов, которые помогают решить описанные выше задачи. К основным элементам подвески относятся:

— Направляющие элементы;
— Упругие элементы;
— Гасящие устройства;
— Опоры колес;
— Стабилизаторы поперечной устойчивости;
— Элементы крепления.

Нужно отметить, что далеко не в каждой подвеске есть отдельные детали, играющие роль того или иного элемента — зачастую одна деталь решает сразу несколько задач.

Например, традиционная подвеска на рессорах в качестве направляющего и упругого элемента, а также в качестве гасящего устройства использует рессору. Пакет стальных пружинящих пластин одновременно обеспечивает нужное положение колеса, воспринимает возникающие при движении силы и моменты, а также служит амортизатором, сглаживающим неровности дороги.

О каждом элементе подвески нужно рассказать отдельно.

Направляющие элементы

Главная задача направляющих элементов — обеспечить необходимый характер перемещения колес относительно рамы или кузова. Кроме того, направляющие элементы воспринимают силы и моменты от колеса (преимущественно боковые и продольные) и передают их на кузов или раму. В качестве направляющих элементов в подвесках различных типов обычно используются рычаги той или иной конструкции.

Упругие элементы

Основное назначение упругих элементов — передача сил и моментов, направленных по вертикали. То есть упругие элементы воспринимают и передают на кузов или раму неровности дороги. Нужно отметить, что упругие элементы не гасят воспринимаемые нагрузки — напротив, они их накапливают и передают на кузов или раму с некоторой задержкой. В качестве упругих элементов могут выступать рессоры, витые пружины, торсионы, а также разнообразные резиновые буферы (которые чаще всего применяются совместно с упругими элементами других типов).

Гасящие устройства

Гасящее устройство выполняет важную функцию — оно гасит колебания рамы или кузова, вызванные наличием упругих элементов. Чаще всего в роли гасящих элементов выступают гидравлические амортизаторы, но на многих автомобилях находят применение также пневматические и гидропневматические устройства.

В большинстве современных легковых автомобилей упругий элемент и гасящее устройство объединены в единую конструкцию — так называемую стойку, которая состоит из гидравлического амортизатора и витой пружины.

Опоры колес

С помощью опоры колесо соединяется с другими деталями подвески (в первую очередь — с рычагами и амортизаторами). Опоры передних колес решают и еще одну задачу — дают колесам возможность поворачиваться на тот или иной угол. Поэтому для крепления передних колес используются поворотные кулаки и иные сложные по конструкции опоры.

В качестве опор задних колес могут использоваться шаровые опоры, которые дают некоторую свободу перемещения во всех плоскостях.

Стабилизатор поперечной устойчивости

Как понятно из названия, стабилизатор поперечной устойчивости обеспечивает устойчивость автомобиля при поворотах и езде по дорогам с поперечным уклоном. Обычно стабилизатор — это штанга сложной формы (обычно П-образная), упруго соединяющая детали подвески колес и кузов (или раму). Штанга выступает в роли торсиона, который при возникновении крена закручивается, перераспределяет нагрузки между правым и левым колесом, и не дает кузову автомобиля опрокинуться.

Чаще всего стабилизаторы поперечной устойчивости ставятся на автомобили с независимой подвеской, так как в зависимой подвеске в роли стабилизатора выступает сама колесная балка. Стабилизатор может устанавливаться как на заднюю, так и на переднюю ось.

Элементы крепления подвески

С помощью этих элементов осуществляется крепление деталей подвески между собой, а также крепление подвески к кузову или раме автомобиля. В качестве креплений может выступать как обычное болтовое соединение (а также другие виды жестких соединений), так и соединение с помощью специальных эластичных элементов — резинометаллических шарниров (или сайлент-блоков).

Все описанные выше элементы присутствуют на подвесках любых типов. Более подробно о типах подвесок и их устройстве читайте в статье «Типы подвесок автомобиля».

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14. 10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

5 самых распространенных типов подвески автомобиля

Более шести тысяч лет назад в Месопотамии было изобретено колесо. И тут же встал вопрос: а как это гениальное изобретение грамотно приладить к повозке? Ответ на этот вопрос конструкторы ищут до сих пор, постоянно работая над усовершенствованием подвески автомобиля.

Первые повозки имели примитивную кон­струкцию. Колеса крепились к непо­движной оси — все неровности дороги отдавались на корпусе повозки, очень расстраивая седоков. Только в XV веке кузов, как люльку, подвеси­ли к загнутым концам рамы на ре­мнях. Растягиваясь и пока­чи­вая кузов, ремни смягчали тол­чки колес. Так повозка эволюцио­нировала в карету. К концу XVII века изо­брели ста­ль­ные рессоры. Экипажное ре­месло в XIX ве­ке превра­тилось в промышлен­ность. В го­родах выросли це­лые улицы и районы, где жили и работали ма­сте­ра-ка­ре­т­ники. Параллельно с совершенствованием экипажей менялась и конструкция подвески.

Первые автомобили Бенца и Дай­млера унаследовали от каретных экипажей рессорную подвеску колес. Это был типичный пример зависимой подвески. Колеса одной оси были жестко связаны между собой, и перемещение одного колеса оси оказывало непосредственное влияние на другое. В процессе совершенствования автомобиля, увеличения его мощности и скорости все острее вставал вопрос поиска альтернативной конструкции. Существовавшая рессорная подвеска уже не могла удовлетворить требованиям безопасности, надежности и комфорта.

Исследования инженеров и конструкторов в этой области привело к созданию в 1920-х годах различных вариантов независимой подвески, которая позволяла колесам одной оси перемещаться независимо друг от друга.

Из многообразия конструкций, применявшихся в разное время, на сегодняшний день наибольшее распространение получили пять: двухрычажная, типа McPherson, многорычажная подвеска и скручивающаяся балка (пружинная и торсионная). Первые три типа могут использоваться как на передней, так и на задней оси, а две другие — для задних осей.

Продольные рычаги

Самый простой вариант независимой подвески — конструк­ция на паре продольных или косых рычагов. С нее начиналась история независимых подвесок. Каждое из колес одной оси прикреплено к большому продольному рычагу, закреплен­ному на раме или подрам­ни­ке с помощью шарниров, — так сделано на ранних Porsche, Ci­troёn 2CV, «горбатом» «За­по­рожце».

Конструкция простая и компактная, ее размещение под полом позволяет сохранить пространство салона или багажника — идеальный вариант для задней подвески компактных моделей. Однако при работе такой подвески в больших пределах меняет­ся колесная база автомобиля, на поворотах колеса наклоняются вместе с кузовом существенно больше, чем в других конструкциях подвесок. В отсутствие стабилизатора высокие скорости попросту опасны: уж очень велики крены. Кроме того, продольные рычаги подвергаются большим нагрузкам на кручение и изгиб.

Поэтому в наши дни чистую схему больших продольных рычагов используют редко, обы­чно на тех моделях, где кинема­ти­ка не особо важна, например в микроавтобусе Volkswagen Multivan.

Два рычага

Классическая независимая двух­ры­чажная подвеска состоит из двух V-образных рычагов, расположенных друг над другом. Вершины рычагов крепятся с по­мощью шарниров к верхней и нижней частям поворотного ку­лака (цапфы), а раздвоенные концы — к кузову. Таким образом, ступица переднего колеса может поворачиваться относительно сво­ей оси. Обычно верхний рычаг делают короче нижнего, чтобы в повороте обеспечить лучшее сцепление нагруженного колеса с дорогой. Кроме того, чтобы из­бежать «клевков» кузова при торможении или интенсивном разгоне, двухрычаж­ные подвески современных автомобилей имеют наклон рычагов в горизонтальной плоскости. В последнее время вместо V-образных нижних рычагов используются рычаги L-образной формы. Более длинная часть такого рычага крепится к кузову через эластичные втулки, обладающие хорошей демпфирующей способностью, что дает возможность эффекти­вно гасить вибрации, передаю­щиеся на кузов.

Классическая двухрычажная подвеска, остающаяся стандартом де-факто для гоночных машин: обеспечивает идеальную траекторию вертикального перемещения колеса

Двухрычажка универсальна: в качестве уп­ругих элементов могут применяться пружины, торсионы, пневматические и гидропневматические устройства. При этом двухрычажка обладает идеальной кинематикой, но она дорога в производ­стве и зани­ма­ет много места по ширине автомобиля, создавая сложности для поперечного рас­положения двигателя и трансмиссии. Освободить место можно, если сократить плечо, — поэтому в 1995 году компания Audi в передней подвеске модели А4 поставила вместо двух рычагов четыре. Пара нижних крепилась к подрам­ни­ку через резиновые втулки, а к поворотной вилке — через один шаровой шарнир. Верхние рычаги крепились к кулаку через отдель­ные шарниры, а к кузову — через втулки. Впоследствии схему рас­пространили на большинство крупных моделей Audi и Volkswa­gen. Правда, получилось совсем уж дорого и не слишком надежно.

Талантливый МакФерсон

Схема названа по имени амери­кан­ского инженера Эрла Стили МакФерсона, который разработал ее во второй половине 1940-х. Он поставил целью упростить технологию сборки передней независимой подвески. МакФер­сон предложил крепить ее только в двух точках с каждой стороны — амортизатор при этом об­ре­тал роль направляющего элемента подвески. На каждое колесо приходился один нижний поперечный одинарный рычаг. Вместо традиционного верхнего рычага использовалась пружина и соосный с ней амортизатор, которые в верхней части соеди­ня­лись посредством мягкой резиновой подушки с кузовом.

Псевдо-McPherson в передней подвеске Mercedes-Benz C-Klas­se: единый нижний рычаг разделен на два независимых. Однако двухрычажной такая схема не считается: верхнего рычага нет

С производственной точки зрения конструкция, несомненно, была выигрышной, однако при вертикальном ходе колеса нижний рычаг описывает дугу, и точка контакта шины с дорожным покрытием постоянно перемещается впра­во-влево, к тому же заметно изменяется угол развала колес.

Так выглядит современный McPherson: треугольный нижний рычаг-бумеранг крепится к подрамнику, а с амортизационной стойкой рычаг соединен вертикальной тягой стабилизатора

Среди прочих минусов конструкции — излишняя чувствительность к дисбалансу колес, усиленное трение между штоком и цилиндром амортизато­ра, приводящее к износу, повышенная передача на кузов дорожных вибраций и шумов, а также недостаточная жесткость в продольном направлении. Мас­совое распростране­ние McPher­son получил в 1970-е, когда было налажено массовое производство надежных и долговечных амортизаторных стоек. Иногда для компенсации недоста­точной жесткости единый ниж­ний рычаг разделяют на два или три, получая этакий псевдо-McPher­son. Подобные трех­ры­чажные вари­ан­ты — классика жанра для зад­них подвесок японских машин.

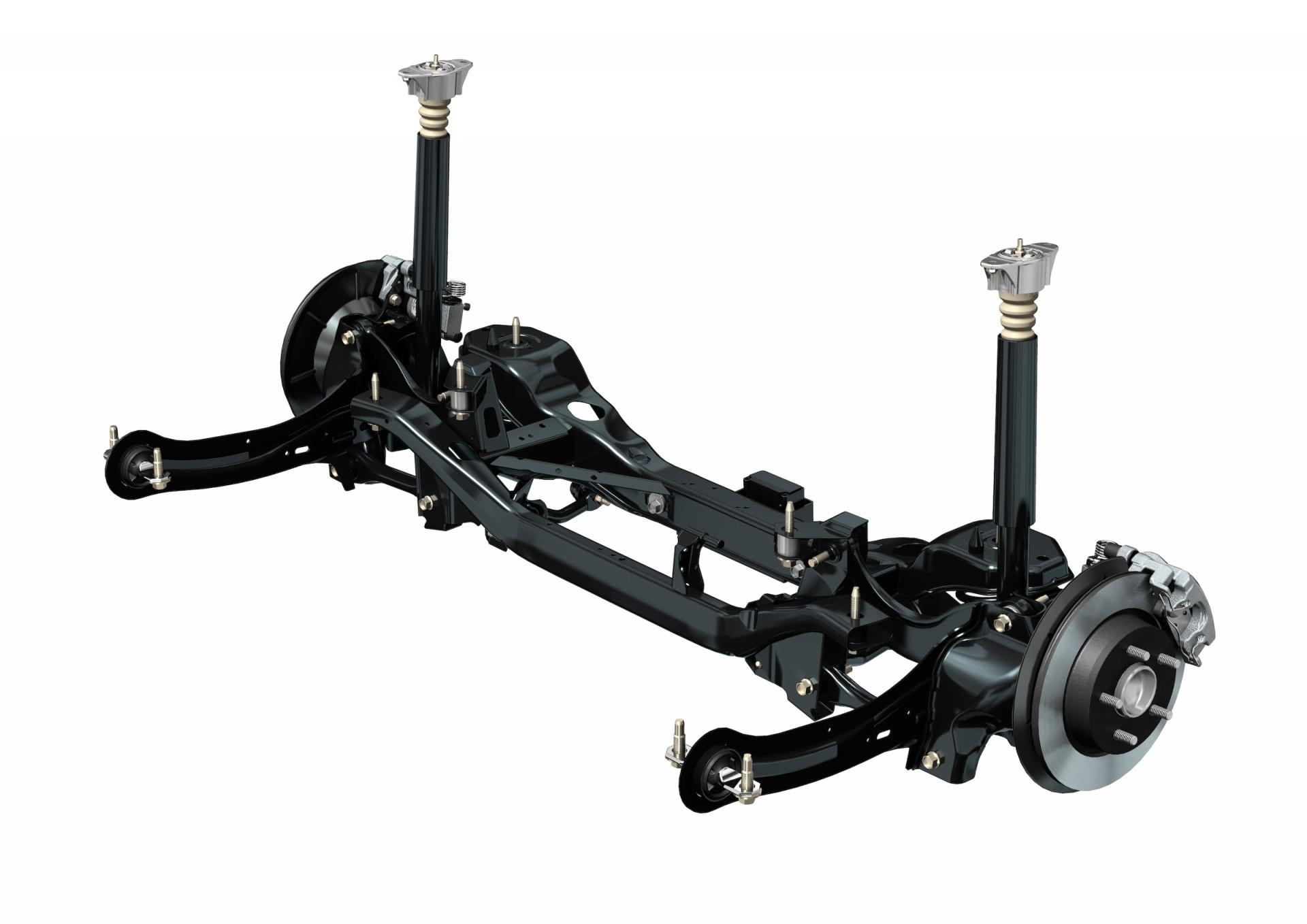

Чем больше, тем лучше

Любая подвеска с поперечными рычагами имеет свойство отклоняться при разгоне-торможении, меняя угол схождения колес. Особенно это касается задней подвески, которая несет львиную долю ответственности за прохо­ждение поворота и надежный выход из него. Самый верный способ уточнить кинематику — добавить рычагов, которые бы направляли колесо в нужных направлениях.

Пятирычажная передняя подвеска Audi — дальнейшее развитие классической схемы. Заметьте: единый когда-то верхний рычаг состоит из двух отдельных, каждый со своей шаровой опорой

Впервые заднюю мно­го­рычажную подвеску получил Mercedes-Benz 190 (W201) в 1982 году: классические два рычага «размножились» до целых пяти. Ныне многорычажные схемы — стандарт для задней подвески более-менее дорогого автомобиля. Поворотный кулак или ступица колеса сое­ди­няются с кузовом четырьмя и более рычага­ми. Изме­не­ние их формы дает возможность более гибкого под­хода при проектировании автомо­биля, размещении его ме­ханиз­мов и элементов кузова, а также позволяет задавать желаемые хара­ктери­сти­ки изменения раз­вала колес при движении. Недостат­ки — сло­жность расче­тов и трех­мер­ного проектирования геометрии подвески, а обилие деталей удорожает конструкцию.

Задняя подвеска Mercedes-Benz W201 — первая многорычажка на серийном автомобиле. Громоздко, но для заднеприводного автомобиля приемлемо: багажник все равно больше не сделать

В меру независимая

Во времена перехода от массового заднего привода к переднему встал вопрос, чем же заменить неразрезной задний мост, чтобы и ехала машина лучше, и в производстве была не слишком дорога. Набиравший популярность McPherson обосновался на передней оси, а задняя требовала решения более компактного и дешевого, чем двухрычажная схема, но более надежного в упра­вляемости, чем полностью независимые.

Полунезависимая пружинная балка Renault Fluence — редкий ныне пример использования такой подвески на крупном европейском автомобиле

Ответ был найден в так называе­мой полунезависимой кон­струк­ции. Два колеса подвешиваются на про­дольных или косых ры­чагах, которые крепятся к поперечной балке с П-образным сечени­ем. Изгибаться такая перекладина не может (как и зависимая балка), а вот закручиваться по спирали — пожалуйста. Таким образом, диапазон перемещений обоих колес зада­ется единым элементом: воз­мо­жно­стью этой самой балки скручива­ться. Связь между колесами не та­кая уж жесткая, но она есть, благодаря чему не слишком изя­щ­ный термин «полунезависимая» (можно ли быть немножко беременной?) в технической литера­туре именуют более гро­моз­д­ким, но точным «независимая со связанными рычагами». Еще вариант — торсионно-рыча­жная, поскольку в большинстве европейских языков torsion — «скручивание».

И вот теперь постарайтесь не запутаться: чистая торсионная балка, внешне выглядящая почти так же, как и пружинная балка, конструктивно устроена иначе. Упругим элементом выступают уже не закрепленные на рычагах пружины, а собственно торсион — проложенный внутри балки металлический прут, который сопротивляется скручиванию и, следовательно, отклонению колес не хуже пружин. Такая подвеска получается сверхкомпактной: пружин нет, а амортизаторы можно установить чуть ли не гори­зонтально. Благода­ря этому ба­гажник получается огромным, правильной формы, без выпирающих «стаканов» — этим и славились французские хэтчбеки начиная с 70-х годов.

Citroёn Xsara Picasso с McPherson спереди и торсионной задней подвеской: обратите внимание, что пружин сзади нет вовсе, а амортизаторы установлены под большим углом

Основная производственная сло­жность — именно изготовле­ние и обработка торсионных валов. Настройка управляемости торсионной подвески — дело благодарное (вспомним хотя бы Peugeot 306), но отнюдь не тривиальное, что подтвердил полный провал китайцев, скопировавших конструкцию, но не сумевших правильно ее настроить.

Кстати, стержни торсионов могут располагаться и продольно. Тогда длина их будет не столь жестко ограничена длиной балки, и в итоге подвеска получается мягкой, нисколько не уступая по этому параметру пружинным или рессорным конструкциям.

Подписывайтесь на наш Telegram-канал, чтобы ничего не пропустить.

Независимая подвеска. Виды независимой подвески автомобиля.

В первой части материала мы рассказали о существующих видах подвесок, и подробно остановились на видах зависимой подвески. Сегодня же мы поведаем о видах независимой подвески.

Итак, видов независимых подвесок – девять, причем, у двух из них есть по несколько разновидностей.

Первый вид подвески такого типа – с качающимися полуосями. Уже из самого названия понятно, что основными элементами конструкции такой подвески выступают полуоси. На их внутренних концах имеются шарниры, при помощи которых полуоси прикреплены к главной передаче с дифференциалом. Внешние концы полуосей прочно сочленены с колесами. Упругими элементами в таких подвесках служат рессоры или пружины. Особенность этой конструкции независимой подвески в том, что при наезде на препятствие колесо всегда сохраняет свое перпендикулярное размещение относительно полуоси, а силы реакции дороги гасят сами полуоси и их шарниры.

Двухшарнирная подвеска с качающимися полуосями.

В некоторых подвидах такой независимой подвески используются поперечные или продольные рычаги, которые играют роль «гасителей» сил реакции дороги. Как правило, конструкцию такой подвески применяли на заднем мосту для заднеприводных автомобилей. Такие подвески устанавливались на автомобили марок Ford, Mercedes-Benz и Chevrolet середины ХХ века. В СССР подобная подвеска устанавливалась на автомобили ЗАЗ. К достоинствам подвески с качающимися полуосями относят простоту конструкции, дешевизну обслуживания и ремонта. К недостаткам – большие колебания колеи и развала при наезде на препятствия. Эти недостатки особенно проявлялись при езде со скоростью свыше 60 км/час, что негативно влияло на управляемость автомобилем.

Второй вид независимой подвески – на продольных рычагах. Эта подвеска имеет два подвида: пружинный (упругие элементы – пружины) и торсионный (упругие элементы – торсионы). Особенность конструкции подвески заключается в расположении колес на продольных рычагах, которые подвижно прикреплены к кузову или раме автомобиля. Такой вид подвески устанавливался на задние мосты автомобилей марок Citroen, Austin, на мотороллеры и небольшие прицепы.

Независимая подвеска на продольных рычагах

Плюсами такого типа подвески являются простота ее конструкции, которая, в свою очередь (особенно в торсионном подвиде), позволяла сделать пол автомобиля плоским, и дешевизна изготовления, ремонта и обслуживания. Минусов у нее больше: значительные изменения параметров колесной базы при движении, большие крены в поворотах (из-за низкого центра крена).

Третий вид независимой подвески – на косых рычагах. По своей конструкции она напоминает подвеску на продольных рычагах, с тем отличием, что в ней оси качания рычагов находятся под косым углом. Она, в свою очередь, делится на два подвида: с одношарнирными полуосями с диагональными рычагами (расположены под углом 45 градусов) и двухшарнирными полуосями с косыми рычагами (шарниры расположены с обоих концов полуосей). Этот вид подвески в основном устанавливался на заднюю ось (на авто такие марок как Ford, Mercedes-Benz, Opel, Porsche, Fiat и ЗАЗ), с подвеской на косых рычагах на передней оси изготавливался Trabant. Преимуществами такой подвески, по сравнению с подвеской на продольных рычагах, являлось уменьшение колебаний параметров колесной базы, кренов автомобиля в повороте. К недостаткам этого вида подвески относится сильное изменение схождения и развала колес, высокий центр крена (для подвида с одношарнирными полуосями).

Четвертый вид независимой подвески – на продольных и поперечных рычагах. В конструкции этой подвески используется направляющая стойка, в которой, чтобы разгрузить брызговик крыла, применяется продольный рычаг, принимающий на себя верхние опорные усилия. Этот вид подвески громоздок, сложен в конструкционном плане, а потому непопулярен. Такую подвеску имели автомобили марки Rover, Glas. Как таковых преимуществ у подвески на продольных и поперечных рычагах мало: это большое расстояние по высоте межу опорными узлами (уменьшает влияние сил на крепления подвески к кузову) и вариативность конструктивных ходов подвески. К недостаткам относят сложность конструкции (большое количество деталей – шарниров, рычагов), большие габариты, плохие параметры кинематики (значительное изменение угла развала при больших ходах подвески).

Пятый вид независимой подвески – на двойных продольных рычагах. Особенность ее конструкции в том, что с каждой стороны у оси есть два продольных рычага, которые объединяются расположенными поперечно торсионами, играющими роль упругих элементов подвески. Как правило, такая подвеска устанавливалась на переднюю ось заднемоторных автомобилей марки Volkswagen и Porsche начала — середины ХХ века. Плюсы такой подвески: компактность, возможность вынесения вперед передней части кузова автомобиля (что положительно сказывалось на комфорте водителя и переднего пассажира). Минусы: изменение параметров колесной базы при наезде на препятствия, большая масса рычагов (увеличивает вес авто).

Шестой вид подвески – на двойных поперечных рычагах. Она, в зависимости от используемых упругих элементов, делится на пять подвидов: пружинный, торсионный, рессорный, гидропневматический и пневматический. Общность этой конструкции для всех подвидов заключается в наличии поперечных рычагов, которые своими внутренними концами подвижно сочленены с кузовом или рамой машины, а внутренними – с поворотной (для передней подвески, с шаровыми шарнирами с двумя степенями свободы) и неповоротной (для задней подвески, с цилиндрическими шарнирами с одной степенью свободы) стойкой. Верхний рычаг в такой подвеске короче, чем нижний, располагаться они могут как параллельно друг другу, так и под некоторым углом.

Пружинная подвеска на двойных поперечных рычагах в своей конструкции имеет витые пружины, играющие роль упругого элемента.

Схема подвески на двойных поперечных рычагах

Они располагаются между поперечными рычагами, либо над верхним рычагом с упором на брызговик крыла. Такую конструкцию подвески имеют автомобили марки Jaguar.

Торсионная подвеска на двойных поперечных рычагах в качестве упругого элемента имеет продольные торсионы, крепящиеся к нижним рычагам. В этом подвиде подвески они могут крепиться как продольно, так и поперечно. С такой подвеской производились автомобили марок Packard, Chrysler, Fiat, Simka и ЗИЛ.

Рессорная подвеска в качестве упругого элемента использует рессоры, которые располагаются поперечно двойным рычагам.

Рессорная подвеска

На автомобили устанавливались подвески с одной, двумя, четырьмя рессорами, которые крепились в одной либо двух точках. Также в первой половине ХХ века производились автомобили, которые имели четыре полурессоры (по две с каждой стороны борта), располагавшиеся поперечно. Рессорную конструкцию подвески имели автомобили Tatra, Fiat, Ford, Autobianci, Chevrolet, Lancia, Packard.

В гидропневматическом и пневматическом подвиде независимой подвески на двойных поперечных рычагах роль упругих элементов играют пневматические баллоны или гидропневматические элементы, объединенные в одно целое с системой гидроусилителя руля и гидравлической системой тормозов. Пневматическую подвеску на двойных поперечных рычагах имели автомобили марок Mercedes-Benz, Austin, а гидропневматические подвески были распространены у моделей компании Citroen.

Подвеска на двойных рычагах

Преимущества независимой подвески на двойных поперечных рычагах выражаются в конструкционном и функциональном аспектах. Конструкция такой подвески уникальна тем, что все ее элементы могут крепиться к специальной поперечине, которая жестко вмонтирована в кузов или раму. Таким образом, при ремонте эту подвеску можно снять полностью как отдельный агрегат для ремонта или замены. Функциональное преимущество заключается в том, что выбирая определенную геометрию размещения рычагов, можно жестко задать любые необходимые установочные параметры подвески. Это способствует высокой степени управляемости автомобилем, из-за чего подвески с двойными поперечными рычагами зачастую используют в спортивных автомобилях.

Седьмой вид независимой подвески – «свечная». Она стала конструкционным предтечей подвески МакФерсона. В конструкции этого вида подвески применяется жесткая рама, на которую насажен поворотный кулак. Сверху он подпирается пружиной или рессорой. При наезде на препятствие поворотный кулак скользит по раме вверх и вниз, обеспечивая подрессоривание. Сегодня эту подвеску имеют только спортивные автомобили компании Morgan, наиболее широкой распространение такой вид имел в начале ХХ века. К плюсам этой подвески можно отнести простоту и компактность конструкции, небольшой вес, высокую надежность. К минусам – большие продольные колебания.

Восьмой вид независимой подвески – подвеска МакФерсона. В ее конструкции используются амортизационные стойки, а упругим элементом выступает витая пружина.

Подвеска МакФерсон (McPherson)

Устанавливается преимущественно на переднюю ось. Более подробно конструкцию, плюсы и минусы этой подвески мы рассмотрим в отдельном материале. Устанавливается подвеска МакФерсон на большинстве современных легковых автомобилей.

Девятый вид независимой (полузависимой) подвески – торсионно-рычажная, сочетающая в своей конструкции два продольных рычага и торсионную скручиваемую балку. Этот вид подвески использовался на задней оси переднеприводных автомобилей. Разработали торсионно-рычажную подвеску в компании Audi, на моделях которой она устанавливалась в 1970-90-х годах.

Торсионно-рычажная (полузависимая)

Сегодня такую подвеску изредка используют на бюджетных моделях китайские компании. К преимуществам такой подвески относится их долговечность и надежность, относительная простота конструкции. К минусам – жесткость, что сказывается на комфорте пассажиров заднего ряда автомобиля, предрасположенность к кренам в повороте (из-за низкого расположения центра крена).

Двухрычажная подвеска

Двухрычажная подвеска — распространенный тип независимой подвески. Конструкция двухрычажной подвески основана на применении двух рычагов, верхнего и нижнего, прикрепленных одним концом к кузову, а другим — к ступице колеса.

На заре автомобильной эпохи, машины отличались от конных экипажей лишь наличием двигателя. Соответственно и подвеска в виде балки на эллиптических рессорах перекочевала на них практически без изменений.  Однако ее несовершенство по мере увеличения скорости автомобилей все больше давало о себе знать, и в результате усилий инженеров и изобретателей ей на смену пришла независимая, двухрычажная.

Автомобили начала ХХ века, столь непохожие на современные, были далеки от понятий «комфорт» и «управляемость». А именно этого и не хватало покупателям отнюдь не дешевых автомобилей.

Добиться приемлемых ходовых качеств удалось с началом применения независимых подвесок. Они, как и большинство автомобильных разработок, перекочевали на гражданские автомобили из автоспорта. Высокие скорости и зависимые подвески, оказались вещами несовместимыми. Управляемость на виражах оставалась на уровне тех же конных экипажей. Кроме того, кузов автомобиля находился над балками мостов, поэтому центр тяжести был высоким. И если при езде по прямой никаких проблем не возникало, то быстрые повороты приходилось преодолевать едва ли не со скоростью пешеходов.

Несмотря на то, что двухрычажная подвеска появилась на автомобилях еще до Второй мировой войны, она до сих пор считается самой сбалансированной и оптимальной для легкового автомобиля. Кроме того, на болидах самой известной гоночной серии «Формула-1», используется «двухрычажка». Российские автолюбители не понаслышке знакомы с такой конструкцией — на «Жигулях» классического семейства, от «Копейки» до «Семерки» передняя подвеска была независимой, двухрычажной.

Конструкция двухрычажной подвски

Также, как и почти сто лет назад, она представляет собой два рычага, расположенных поперечно, один над другим. Нижний, через сайлентблоки, опирается на балку или подрамник, а верхний – на кузов. Другие концы рычагов, через шаровые опоры, соединены со ступицей колеса.

Для экономии пространства и достижения оптимальной кинематики работы подвески применяются рычаги разной длины. Верхний, короткий, выполнен в виде буквы «А», а нижний, в виде буквы «L».

В качестве упругого элемента в двухрычажной подвеске может быть использована пружина, торсион, пневмобаллон или полуэллиптическая рессора. Правда, последняя на легковых автомобилях практически не встречается и используется лишь на легких грузовичках.

Вместе с амортизатором упругий элемент одним концом крепится к нижнему рычагу, а другим к кузову автомобиля.

Плюсы и минусы двухрычажной подвески

Как уже упоминалось выше, независимая двухрычажная подвеска наделяет автомобиль хорошей управляемость. Но это не единственное ее достоинство. При проезде неровностей толчки при работе подвески гасятся более эффективно, что в лучшую сторону сказывается на уровне комфорта при езде. И самое главное, этот тип независимой подвески на сегодняшний день является самым надежным.

Если она настолько хороша, то почему она не ставится на все автомобили? Проблема в  том, что у двухрычажной подвески есть существенный недостаток. Дело в том, что верхний рычаг довольно ощутимо «съедает» подкапотное пространство. А если учесть, что подавляющее большинство современных автомобилей переднеприводные, с поперечным расположением двигателя, то «двухрычажке» просто не находится места в кузове. По этому практически все автомобили А-, B- и С-класса довольствуются компактной и более дешевой в производстве подвеской типа McPherson. По той же причине двухрычажная подвеска практически не используется на задней оси автомобилей, потому как уменьшает полезный объем багажника.

Рано или поздно изнашивается любая, даже самая надежная подвеска. Тут всплывает еще один минус «двухрычажки». Дело в том, что сейчас рычаги делаются неразборными. То есть и шаровая опора и сайлентблоки выполнены одной деталью. А сами рычаги, для снижения неподрессоренных масс в основном изготавливаются из алюминия. Поэтому при износе, скажем, «копеечных» сайлентблоков или шаровой опоры, приходится покупать недешевый рычаг целиком.

Состояние элементов подвески можно продиагностировать самостоятельно. Для этого достаточно поддомкратить нужное колесо, а затем при помощи монтажки проверить состояние шаровых опор и сайлентблоков. Последние чаще всего рассчитываются на весь срок службы автомобиля и не требуют к себе внимания. А вот самыми уязвимыми местами в двухрычажной подвеске являются шаровая опора и амортизатор. Несмотря на простоту конструкции, ремонт лучше доверить профессиональным автослесарям, но, при соответствующих навыках, приспособлениях и желании, можно сделть и самостоятельно.

схема, устройство, ремонт рычагов, инструкции с фото и видео

Самым нагруженным элементом автомобиля ВАЗ 2107 является передняя подвеска. Действительно, она берёт на себя практически все механические нагрузки, возникающие во время движения. По этой причине важно обращать тщательное внимание на этот узел, своевременно проводить ремонт и дорабатывать его, по мере возможности устанавливая более прочные и функциональные элементы.

Назначение и устройство передней подвески

Подвеской принято называть систему механизмов, обеспечивающих упругую связь между шасси и колёсами автомобиля. Основное предназначение узла — снижать интенсивность вибраций, ударов и толчков, возникающих при движении. Динамические нагрузки машина испытывает постоянно, особенно во время передвижения по дорогам низкого качества и при перевозке грузов, т. е. в экстремальных условиях.

Именно спереди подвеска чаще всего принимает на себя удары и толчки. По праву она является самой нагруженной частью всего автомобиля. На «семёрке» передняя подвеска сделана лучше и надёжнее, чем задняя — производитель, безусловно, принял во внимание высокую загруженность узла, но это не единственная причина. На заднеприводных автомобилях передняя подвеска имеет меньше деталей, чем задняя, поэтому её устройство менее затратно.

Схема передней подвески на ВАЗ 2107 включает важные детали, без которых плавное передвижение машины было бы невозможным.

1. Стабилизатор или балка поперечной устойчивости.

   Стабилизатор поперечной устойчивости при поворотах перераспределяет нагрузку на колёса и удерживает автомобиль параллельно дороге

2. Двухрычажная подвеска — главный узел ходовой спереди, состоящий из верхнего и нижнего независимого рычага. Один из них фиксируется длинным болтом через стойку брызговика, другой — крепится болтами к поперечине подвески.

   Верхний рычаг (поз. 1) крепится к стойке брызговика, а нижний — к поперечине подвески

3. Шаровые опоры — соединяются со ступицами колёс через системы поворотного кулака с цапфой.
4. Ступицы колёс.
5. Сайлентблоки или втулки — предназначены для свободного хода рычагов. Они имеют упругий полиуретановый (резиновый) вкладыш, значительно смягчающий удары подвески.

   Сайлентблок служит для смягчения ударов, передаваемых элементами передней подвески

6. Амортизационная система — включает пружины, чашки, гидроамортизаторы. На моделях ВАЗ 2107 последних годов выпуска и на тюнингованных «семёрках» применяются стойки.

Читайте о ремонте передних пружин: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/kakie-pruzhiny-luchshe-postavit-na-vaz-2107.html

Передняя балка

В задачи передней балки входит стабилизация машины, проходящей повороты. Как известно, при манёвре возникает центробежная сила, которая может стать причиной опрокидывания автомобиля. Чтобы этого не было, конструкторы придумали балку поперечной устойчивости.

Основное назначение детали — скручивать с помощью торсионного упругого элемента противоположные колёса ВАЗ 2107. Крепится стабилизатор с помощью хомутов и вращающихся резиновых втулок прямо к кузову. С элементами подвески штанга соединяется через двойные рычаги и амортизаторные стойки или, как их ещё называют, косточки.

Рычаги

Передние рычаги являются направляющими компонентами ходовой части ВАЗ 2107. Они обеспечивают гибкое соединение и передачу колебаний на кузов.

Рычаги непосредственно связаны с колёсами и кузовом машины. Принято различать оба рычага подвески «семёрки», так как их замена и ремонт проводится по-разному:

• верхние рычаги крепятся на болтах, снимать их легче;
• нижние рычаги привинчиваются к поперечине, соединённой с лонжероном, связаны они ещё с шаровой опорой и пружиной — их замена несколько сложнее.

Верхние и нижние рычаги непосредственно связаны с колёсами и кузовом машины

Узнайте больше о ремонте нижнего рычага передней подвески: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/zamena-nizhnego-rychaga-vaz-2107.html

Стойка амортизатора передняя

Владельцы ВАЗ 2107 узнали о существовании стоек, когда появилась модель ВАЗ 2108. Производитель с этого времени стал постепенно устанавливать новые механизмы и на «семёрки». Кроме того, стойки были облюбованы специалистами, проводящими модернизацию классического автомобиля.

Передняя стойка амортизатора штатно устанавливалась на последние модели ВАЗ 2107

Стойка является частью амортизационной системы, в задачи которой входит гасить вертикальные колебания кузова, принимая на себя часть ударов. От технического состояния стойки зависит устойчивость машины на дороге.

Передняя стойка амортизатора включает несколько отдельных элементов:

• стакан или верхнюю упорную чашку с подшипником. Принимает нагрузку от амортизатора и рассеивает его по всему корпусу. Это самое прочное место стойки, в которое упирается верхняя часть амортизатора. Фиксируется стакан довольно сложно, состоит из особого упорного подшипника, гаек и шайб;


  Стакан амортизатора принимает ударную нагрузку и рассеивает её по корпусу

• амортизатор. Представляет собой двухкамерный цилиндр, по которому передвигается поршень. Внутри ёмкость заполняется газом или жидкостью. Таким образом, рабочий состав циркулирует по двум камерам. Первоочередная задача амортизатора — гасить вибрации, исходящие от пружины. Это происходит за счёт повышения давления жидкости в цилиндрах. Кроме того, предусмотрены клапаны, снижающие давление, когда это нужно. Располагаются они непосредственно на поршне;
• пружину. Это ключевой элемент стойки, призванный устранять вибрационные дорожные огрехи. Даже передвигаясь по бездорожью, можно практически не ощущать ударов и толчков в салоне благодаря пружине стойки. Очевидно, что металл пружины должен быть максимально упругим. Сталь подбирают тщательно, учитывая общую массу автомобиля и его предназначение. Одной стороной своей пружина упирается в стакан, другой — в кузов через резиновую проставку.

Подробнее о ходовой части ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/hodovaya-chast-vaz-2107. html

Шаровая опора

Шаровая опора — это элемент передней подвески, обеспечивающий довольно жёсткое крепление нижних рычагов к ступице машины. С этими шарнирами автомобиль на дороге способен обеспечить ровное движение и необходимые манёвры. Кроме того, благодаря этим деталям водитель легко управляет колёсами.

Шаровая опора обеспечивает жёсткое крепление рычагов к ступице машины

Состоит шаровая опора из пальца с шаром, резьбы и корпуса с выемкой. На пальце предусмотрен защитный пыльник, который является важной частью элемента. Регулярная проверка пыльников шаровых водителем позволяет избежать поломок — как только на этом защитном элементе обнаруживается трещина, надо срочно осматривать шарнир.

Вспоминаю, как я первый раз в жизни менял шаровые. Это произошло неожиданно — поехал в село к другу. Ожидалась увлекательная рыбалка. На пути к озеру пришлось резко затормозить и повернуть руль. Раздался хруст, потом стук, машину стало тянуть влево. «Шаровая полетела» — с видом знатока произнёс Толя (мой товарищ). Действительно, когда подняли машину на домкрат, оказалось, что «яблочко» выскочило из гнезда — это какой силы должен был быть удар! Видимо, шаровая до этого тоже подвергалась сильным нагрузкам — я часто выезжал на грунтовку, да и не жалел «семёрку», порой ездил по полю, камням и ямам. Толя пешком отправился за новыми шарнирами. Поломанную деталь заменили на месте, вторую я после установил у себя в гараже. Рыбалка не удалась.

Ступица

Ступица находится в центре конструкции передней подвески и представляет собой округлую деталь, связанную с валом. Она имеет подшипник, модель и прочность которого зависит от поставленных конструкторских задач.

Ступица передней подвески имеет специальный ступичный подшипник

Таким образом, ступица состоит из корпуса, металлических шпилек для колёс, подшипников и датчиков (устанавливаются не на все модели).

Поворотный кулак является важной частью ступицы, ведь благодаря этому компоненту с ней интегрируется вся передняя подвеска. Фиксируется элемент с помощью шарниров к ступице, рулевым наконечникам и стойке.

Поворотный кулак играет важную роль, связывая ступицу с подвеской

Неисправности передней подвески

Неполадки с подвеской ВАЗ 2107 возникают из-за плохих дорог. Первым делом страдают шаровые опоры, затем выходят из строя стойки и другие элементы амортизационной системы.

Стук

Довольно часто владельцы «семёрки» жалуются на стук при езде со скоростью 20–40 км/ч. Затем по мере ускорения глухой звук исчезает. Район шума — передняя подвеска.

Первым делом рекомендуется поставить машину на подъёмник и проверить, как работают шаровые, амортизаторы, сайлентблоки. Возможно, что вырабатываются подшипники ступицы.

Опытные владельцы ВАЗ 2107 утверждают, что стук на малой скорости, исчезающий по мере ускорения, связан с амортизаторами. Они получают вертикальный удар снизу, когда движение машины слабое. На высокой скорости автомобиль выравнивается, стуки исчезают.

Подробная инструкция действий водителя, заметившего стук, приведена ниже.

1. Осмотреть бардачок, элементы щитка приборов и другие детали салона, которые могут стучать. Проверить стоит также защиту двигателя и некоторые детали под капотом — может, что-то ослабло.
2. Если всё в порядке, надо переходить к проверке подвески.
3. Первым делом надо проконтролировать состояние сайлентблоков — резиновые втулки на обоих рычагах проверить обязательно. Стучат втулки, как правило, при трогании с места или резком торможении. Проблема устраняется затяжкой болтов и гаек или заменой элементов.
4. Диагностировать опорный подшипник амортизационной стойки. Многие делают так: открывают капот, ставят одну руку на опорный подшипник, другой качают машину. Если элемент выработался, сразу почувствуются толчки и стуки.

   Для проверки опорного подшипника амортизационной стойки надо положить руку сверху и проверить наличие вибрации при раскачивании автомобиля

5. Осмотреть шаровые опоры. Стук этих элементов характеризуется металлическим глухим звуком, его надо научиться определять на слух. Чтобы не снимать шарниры, но удостовериться, что они неисправны, поступают так: автомобиль загоняют на яму, разгружают переднюю подвеску, снимают колесо и вставляют между корпусом верхней опоры и цапфой ломик. Монтировку покачивают вниз/вверх, проверяя люфт шарового пальца.

   Проверку шаровой опоры можно провести и без демонтажа элементов, вставив монтировку и проверив люфт пальца шаровой опоры

6. Проверить стойки. Они могут начать стучать из-за слабого крепления. Возможно также, что износились втулки амортизатора. Шуметь может и стойка, если она пробита и подтекает — это легко определить по следам жидкости на её корпусе.

Видео: что стучит в передней подвеске

Машину тянет в сторону

Если машину начинает тянуть в сторону, возможно, деформирован поворотный кулак или рычаг подвески. На старых автомобилях ВАЗ 2107 не исключена потеря упругости пружины стойки.

В основном, если машину тянет в сторону, это бывает связано с тормозными колодками, люфтом рулевой и другими сторонними причинами, не относящимися к подвеске. Поэтому рекомендуется действовать методом исключения, а уже потом тестировать подвеску.

Гул при поворотах

Гул при поворотах происходит вследствие износа подшипника ступицы. Характер шума таков: наблюдается с одной стороны, появляется до скорости 40 км/ч, после исчезает.

Вот как надо проверять ступичный подшипник на люфт.

1. Вывесить переднее колесо на домкрате.
2. Взяться за верхнюю и нижнюю часть колеса руками, начать качать его от себя/к себе.

   Для проверка ступичного подшипника нужно взяться за колесо обеими руками и начать качать его от себя/к себе

3. Если наблюдается люфт или стук, значит, подшипник надо менять.

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.
2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.

   При постоянной интенсивной нагрузке пружины передней подвески могут потерять свою упругость и просесть

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

1. Подъёмником.
2. Набором различных ключей, включая баллонный.
3. Монтировкой.
4. Бруском.
5. Проволочным крюком.

Теперь подробнее о замене.

1. Автомобиль поставить на домкрат, снять колёса.
2. Демонтировать стойки или обычные амортизаторы.
3. Фиксаторы верхнего рычага ослабить.
4. Установить под машину брусок, поднять домкратом нижний рычаг.
5. Открутить крепление стабилизаторной балки.

   Гайка стабилизаторной балки откручивается ключом на 13

6. Убрать подъёмник.
7. Ослабить гайки нижнего и верхнего шарового шарнира, но полностью не откручивать.

   Гайки нижнего и верхнего шарового шарниров полностью откручивать не нужно

8. Выбить палец опоры из поворотного кулака, действуя монтировкой и молотком.

   Палец опоры нужно выбивать из поворотного кулака молотком, придерживая другую часть монтировкой

9. Зафиксировать верхний рычаг проволочным крюком, а нижний опустить.

   Для снятия пружины нужно закрепить верхний и отпустить нижний рычаг подвески

10. Поддеть пружины монтировкой снизу и снять их.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Усиленная пружина ставится на место штатной в обратном порядке

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Комплект элементов пневмоподвески включает компрессор, шланги, трубки, стойки и другое оборудование

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

1. ВАЗ 2107 устанавливается на яму.
2. Обесточивается аккумуляторная батарея.
3. С автомобиля демонтируются колёса.
4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.
5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.

   Элементы пневмоподвески под капотом соединяются через шланги и интегрируются с бортовой системой

6. Компрессор и БУ интегрируются с бортовой сетью автомобиля.

Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

Передняя подвеска ВАЗ 2107: ремонт своими руками

Именно передняя подвеска чаще всего «принимает удары судьбы» на себя, являясь самой нагруженным узлом ходовой части автомобиля. Именно поэтому уход и своевременная проверка основных её узлов, их ремонт и замена будет залогом успешного вождения ВАЗ 2107.

Вся передняя подвеска «классики» более надёжна, чем последующие переднеприводные модификации ВАЗ, так как машина с приводом на задние колёса имеет меньшее число деталей в подвеске спереди, её устройство более «экономично».

Конструкция передней подвески имеет важные составные части, без которых плавный ход автомобиля невозможен.

Опишем устройство передней подвески на автомобиле ВАЗ 2107:

• подвеска двухрычажная, существуют верхний и  нижний рычаги, которые существуют независимо; верхний – закреплён через    стойку брызговика длинным болтом, нижний – закреплён болтами к поперечине    подвески, которая, в свою очередь, соединена с передними лонжеронами.
• сайлент – блоки, или резинометаллические шарниры    тихого хода. Они нужны, чтобы рычаги поворачивались. При износе требуется    замена.
• шаровые шарниры, или просто «шаровые» — к ним    через систему поворотного кулака с цапфой в конечном итоге устанавливается    ступица колеса.
• устройство амортизации включает в себя пружину,    установленную в чашках, и амортизатор гидравлического типа, установленный    внутри пружины.
• завершает перечень основных устройств штанга (стабилизатор) поперечной устойчивости.

Устройство и наиболее важные детали подвески ВАЗ 2107:

5 — цапфа кулака; 9 — шаровой палец верхней опоры; 10 — поворотный кулак;  13, 36 — верхний и нижний рычаги;  17 — опорный стакан;  18 — подушки крепления амортизатора;  21 — верхняя опорная чашка пружины;  22 — ось верхнего рычага;  29 — кронштейн крепления поперечины к лонжерону;  30 — поперечина передней подвески;  33 — штанга стабилизатора;  34 — лонжерон кузова;  37 — болты крепления оси нижнего рычага; 40 — амортизатор;

Так выглядит подвеска снизу. Все конструктивные элементы хорошо заметны (рычаги, пружина, амортизатор, штанга устойчивости, шаровые и др.).

Какие неисправности могут быть у подвески?

• Усыхание и простой износ от времени резиновых частей, пыльников, вкладышей, уплотнителей, приход в негодность шаровых опор, износ подушек штанги устойчивости;
• «Усталость» металла, при котором возможна поломка пружин и амортизаторов.

Передней подвеске, в отличие от двигателя, повезло больше, так как легче провести ремонт в условиях домашнего гаража,  да и конструктивная схема подвески открытая. Для этого нужна эстакада или обычная смотровая яма.

Что можно определить при осмотре подвески?

• Состояние износа, раскрошенности, сухости всех деталей из резины;
• Определяется, насколько сух амортизатор и нет ли подтекания масла из него, а так же оценить его работу. Схема проверки проста:  нужно резко нажать на поверхность крыла автомобиля и снять нагрузку, то есть «резко отпустить». Исправный амортизатор возвращает крыло вверх за один проход, без дополнительного колебания.
• Целостность всех витков пружин с правой и левой стороны;
• Определяется зазор в шаровых опорах.

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы  внизу машины, перед началом  диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

Затем:

• Выворачивают гайку пальца шаровой (например, верхней).
• Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
• Выворачивают шаровую опору и извлекают её в защитном чехле.
• Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Сайлент – блоки.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

Замена амортизаторов

Амортизатор – неразборная парная деталь. То есть, если вышел из строя один из них, то меняются оба.

Для того, чтобы заменить амортизатор, нужно провести следующие шаги:

• Отворачиваем гайку крепления на штоке;
• Снимаем шайбы вместе с верхней подушкой, сделанной из резины;
• Отворачиваем кронштейн, с помощью которого амортизатор соединён с нижним рычагом;
• Сквозь прорезь в корпусе рычага можно вынуть сломанный амортизатор;
• Снимается кронштейн с амортизатора и в обратном порядке устанавливается новый амортизатор.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой.

После этого  точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

устройство, подробная схема, неполадки и ремонт своими руками

Детали надежной передней подвески УАЗ Патриот со временем изнашиваются, требуют замены. Если владельцев внедорожника не устраивает комфортность езды, увеличивают артикуляцию.

Конструктивные особенности

Конструкторы разработали для Патриота пружинную переднюю схему подвески зависимого типа.

Штанги с поперечной тягой фиксируют передний мост, обеспечивая устойчивость при движении, управляемость. Они перемещаются только вертикально и этим препятствуют боковому смещению под воздействием силы, возникающей на поворотах.

Вертикальные колебания гасятся амортизаторами и пружинами. Перемещение подвески вверх ограничивается буфером сжатия, который одновременно служит дополнительным упругим подрессорником.

Плюсы такого варианта подвески:

• простая конструкция;
• устойчивость на дороге;
• способность легко преодолевать препятствия;
• не меняются колея и клиренс при движении.

Внедорожник должен иметь крепкую и надежную ходовую часть, и эти качества обеспечиваются устройством зависимой подвески.

Подробная схема

Описание передней подвески помогает понять ее устройство.

Она включает следующие узлы:

• шаровые шкворни с обеих сторон;
• 2 продольные штанги и 1 поперечную;
• витые пружины на опорах с буфером сжатия сверху;
• гидравлические телескопические амортизаторы с втулками крепления;
• стабилизатор поперечной устойчивости, зафиксированный стремянками;
• ступицы и поворотные кулаки.

Фиксацию переднего моста УАЗ Патриот обеспечивают реактивные штанги — поперечная и 2 продольные. Одним концом они крепятся к раме, другим — к мосту. Каждый рычаг имеет крепление шарнирного типа, с кронштейнами и неразборными сайлентблоками. Тяги могут двигаться только вертикально, поэтому автомобиль застрахован от поперечного перемещения.

Пружины сделаны из прутка диаметром 15 мм и без нагрузки имеют длину 378 мм, диаметр снаружи — 135 мм. На дизельных машинах завод устанавливает пружины из прутков диаметром 16 мм, чем достигается большая жесткость — до 20%.

На подвесках установлены разные амортизаторы (передние сжимаются больше), поэтому для взаимозамены они не подходят. Максимальная длина ненагруженных пружин — 470 мм, сжатых — 300 мм. На оси устанавливают амортизаторы 1 типа и от 1 производителя. Крепятся они через проушину штока. Детали гасят вертикальные колебания, ограничивают ход в нижнем направлении.

Ступицы установлены на поворотных кулаках, вращаются на 2 подшипниках. Регулировка осуществляется гайками на цапфе, которые фиксируются шайбами с замком и контргайками.

Возможные неполадки и их причины

Основная причина неполадок передней подвески — физический износ деталей. Об этом свидетельствуют повышенные шумы и посторонние звуки, нарушение плавности хода. Проверяют износ визуальным осмотром.

При этом обращают внимание на состояние указанных ниже узлов.

1. Рычаги подвески: выработка сайлентблоков, разрушение кронштейнов, поломка крепления. Возможны трещины в тягах, искривления от ударов.
2. Амортизаторы УАЗ Патриот: подтекание жидкости, ослабленное крепление, износ втулок в проушинах.
3. Пружины: ослабление или поломка.
4. Буферы сжатия: разрушение.

На управляемость автомобиля также влияет люфт в подшипниках ступиц. При движении ощущаются удары, вибрирует руль. Вследствие износа появляется осевой люфт в шаровых шкворнях.

Ремонт передней подвески своими руками

Узел с дефектами меняют или ремонтируют. Чаще других возникают проблемы с продольными штангами, поперечной тягой и деталями стабилизатора. Для диагностики автомобиль загоняют на смотровую яму и снимают колеса вместе с наконечниками для крепления рулевой тяги, суппорта. Чтобы отремонтировать шаровые опоры, снимают шкворни. О ремонте передней подвески есть немало видео.

Чтобы заменить продольную штангу, выполняют следующие операции:

1. Отворачивают гайки на нижнем креплении амортизатора, стабилизатора и снимают стремянки.
2. Откручивают гайки 2 болтов, которыми продольная штанга крепится к переднему мосту, выбивают болты.
3. Удаляют шплинт с гайки заднего крепления, отворачивают ее и снимают шайбу. Вынимают втулку, поддев ее отверткой.
4. Демонтируют продольную штангу и осматривают ее. Если есть повреждения или изношены сайлентблоки, деталь заменяют. Это делают с помощью специального съемника или оправки.

Чтобы снять поперечную тягу, откручивают гайки на болтах крепления к балке и раме.

Чтобы заменить втулки на стабилизаторе поперечной устойчивости самостоятельно, отворачивают гайки крепления к продольной штанге и снимают стремянки.

Дальше действуют таким образом:

1. Снимают площадку, кронштейн, подушку.
2. Разгибают шплинт, извлекают. Отворачивают гайку на стойке, затем снимают шайбу, втулку и стабилизатор.
3. Снимают шплинт с верхнего конца стойки стабилизатора, откручивают гайку. Снимают стойку.

Осматривают детали на предмет трещин, разрывов, повреждений, износа.

Если хотя бы 1 из амортизаторов неисправен, меняют оба. Колеса снимать необязательно, достаточно вывернуть руль в противоположную сторону. После этого отворачивают гайки крепления и снимают амортизатор. Втулки с признаками износа, повреждения, старения меняют. Чтобы запрессовать их в нижнюю проушину, смазывают мыльным раствором.

Пружины подлежат замене в следующих случаях:

• нарушена плавность хода, подвеска пробивает;
• кузов перекошен или видно разницу при осадке;
• витки ударяются или сломаны.

Для ремонта понадобятся стяжки пружин. Замену выполняют только в комплекте. Корме того, необходимо осмотреть буфер сжатия, к которому открывается доступ. Чтобы снять его, выворачивают болт на кронштейне.

Если подвеску отремонтировали вовремя, это предотвратит полное разрушение деталей.

Увеличение артикуляции

Для увеличения артикуляции меняют амортизаторы. Ставят Kayaba для Газели, Tocico ( среди водителей распространено название «Токио»). Лучшим вариантом считаются амортизаторы Monroe, хотя они и самые дорогие. Одновременно меняют пружины. После ремонта не чувствуются выбоины, машину не раскачивает, увеличивается расстояние до отбойника.

Если выполнять комплексную замену, понадобятся:

• 2 пружины Fobos 15082;
• задние амортизаторы Monroe D 4445;
• передние — Monroe D 4432.

Также требуется переделка крепления. Для задних амортизаторов используются резино-металлические шарниры из комплекта, снизу устанавливают жигулевские от реактивной тяги, укороченные до 40 мм. У передних амортизаторов нижнее крепление делают аналогичное. Сверху совмещают родную и уазовскую втулки.

Как работает подвеска автомобиля?

Сильно надавите на переднее крыло автомобиля. Автомобиль может немного утонуть, прежде чем снова подняться, но не подпрыгивает. Подвеска работает.

Разработка эффективной системы подвески — это не только наука, но и искусство. Необходимо найти множество компромиссов между качеством езды и управляемостью: первое — это то, насколько автомобиль удобен, а второй — насколько хорошо он остается устойчивым и управляемым на скорости.

Что находится в системе подвески автомобиля?

Пружины

В большинстве современных систем подвески автомобилей используются стальные винтовые пружины — по одной на каждое колесо.Однако, если вы заглянете под старую машину или пикап, вместо пружин вы увидите узкие полосы металла, уложенные одна на другую. Это листовые рессоры.

Другой тип пружины вообще не похож на пружину. Это называется торсион. Это длинный кусок металла, прикрепленный к автомобилю одним концом и остальной частью подвески на конце колеса.

Когда автомобиль наезжает на неровность, подвеска перемещается, заставляя штангу поворачиваться и поглощать энергию.Он помогает сдерживать все те центробежные силы, которые действуют на кузов автомобиля в углу, заставляя его наклоняться, поэтому его часто называют стабилизатором поперечной устойчивости.

Амортизаторы

Пружина хороша для сжатия и поглощения энергии, но не так хороша для ее высвобождения, когда она имеет тенденцию бесконтрольно отскакивать. В автомобиле это неконтролируемое действие может испортить его ходовые качества и управляемость.

Здесь вступает в игру амортизатор или демпфер. Он выглядит как толстый, короткий велосипедный насос.В зависимости от типа подвески он либо располагается рядом со спиральной пружиной, либо внутри нее, когда ее еще называют стойкой.

Независимо от типа демпфера, его работа заключается в контролируемом высвобождении энергии пружины. Большинство из них состоит из двух разделов. Верхняя часть называется внешней трубкой. Он соединен с рамой автомобиля и содержит поршень (выглядит как плунжер).

Нижняя половина, называемая резервной трубкой, прикреплена болтами к оси или к конструкции, несущей систему подвески.Он заполнен гидравлической жидкостью.

Когда автомобиль проезжает неровность, ось поднимается, сжимая пружину и заставляя поршень опускаться в жидкость. Это движение заставляет жидкость подниматься вверх через небольшие отверстия в поршне.

Однако в следующий момент поршень снова поднимается вверх, поскольку пружина отскакивает, и в этот момент жидкость меняет направление и возвращается в резервную трубку. Весь этот поток жидкости создает большое давление в демпфере, замедляя поршень и, в свою очередь, замедляя сжатие и отскок пружины.

Когда демпфер начинает изнашиваться, из него может вытекать жидкость, что снижает его эффективность. Это влияет на плавность хода и управляемость автомобиля, а также ускоряет износ шин.

Подвеска независимая

В автомобиле с независимой подвеской каждое колесо — обычно передняя пара — крепится отдельно к кузову, что позволяет ему двигаться независимо от другого. Это важно, учитывая, что на автомобиль действует так много разных сил.

В несамостоятельной системе, обычно применяемой на грузовиках и фургонах, системы подвески соединены друг с другом осью, снабженной листовыми рессорами и демпфером на каждом конце.Силы, действующие с одной стороны транспортного средства, также влияют на другую сторону. Это грубое, но рентабельное решение.

Некоторые автомобили, такие как Volkswagen Golf S Mk 7, имеют полуавтоматическую заднюю подвеску, называемую задней подвеской с поворотной балкой. Он допускает большее независимое движение, чем ось, но не настолько, как полностью независимая система. Его главное достоинство — простота и более низкая цена.

4 Часто задаваемые вопросы о подвеске автомобиля

Подвеска автомобиля находится между рамой и дорогой.Основная функция системы подвески — максимизировать общие характеристики автомобиля при движении по дороге. Система подвески также помогает поглощать неровности дороги и обеспечивать безопасную и комфортную езду.

Если вы хотите узнать больше о системе подвески вашего автомобиля, найдите ответы на четыре часто задаваемых вопроса.

1. Из каких частей состоит система подвески?

Система подвески вашего автомобиля состоит из следующих частей:

• Это единственная часть системы подвески, которая касается земли.
• Пружины винтовые. Это часть, которая поглощает удар, когда автомобиль наезжает на неровность дороги.
• Амортизаторы. Эта деталь, которую иногда называют амортизаторами или амортизаторами, поддерживает цилиндрическую пружину, чтобы еще больше уменьшить воздействие неровностей или выбоин.
• Стержни / рычаги. Эти части работают вместе, чтобы связать вместе разные части системы подвески.
• Шарниры / подшипники / втулки. Эти детали позволяют некоторым компонентам системы подвески совершать скользящие действия.

Некоторые автомобили не имеют амортизаторов. Вместо этого эти автомобили поставляются с подкосами. Стойка похожа на амортизатор, поскольку она поддерживает подвеску, а также винтовые пружины.

Система рулевого управления также важна, поскольку она работает со всей системой подвески, заставляя автомобиль поворачиваться. Вся система подвески расположена на верхней части рамы автомобиля, которая выдерживает его вес.

2. Какие признаки указывают на проблему с системой подвески?

Подвеска вашего автомобиля сильно изнашивается.Когда вы проезжаете выбоины, натыкаетесь на неровности дороги, врезаетесь в бордюр или попадаете в изгиб крыльев, все это сказывается на системе подвески. Из-за этого износа ваша система подвески требует регулярного обслуживания.

В некоторых случаях ваша система подвески может потребовать проверки профессиональным автомобильным техником. Узнайте о некоторых признаках того, что вам следует профессионально взглянуть на свою систему подвески:

• Ваш автомобиль резко падает, когда вы нажимаете на тормоз.
• Ваш автомобиль тянет в сторону, когда вы едете по дороге.
• Ваш автомобиль словно заносит на повороте.
• Ваш автомобиль продолжает подпрыгивать после того, как вы налетели на выбоину или неровность на дороге.
• Ваш автомобиль больше не обеспечивает плавность хода.

Некоторые из этих знаков также могут указывать на то, что вам нужны новые шины или регулировка углов установки колес. Однако любой из этих признаков требует скорейшего осмотра.

3. Когда требуется замена частей подвески?

Как и любую часть вашего автомобиля, вам со временем придется заменить определенные части вашей системы подвески.Особенно это касается амортизаторов или стоек. Возможно, вам потребуется заменить амортизаторы или стойки на пробеге от 50 000 до 100 000 миль. Однако это число не высечено на камне.

Если вы регулярно ездите по неровным неровным дорогам, возможно, вам придется раньше заменить амортизаторы и амортизаторы. Если вы едете только по гладкой поверхности, амортизаторы и стойки, скорее всего, прослужат намного дольше.

Если вы заметили утечку жидкости из ваших амортизаторов и стоек или они жирные, возможно, вам потребуется их заменить.Если крепления и втулки вокруг амортизаторов и стоек повреждены, вы захотите заменить все эти части системы подвески.

4. Кто может предоставить ремонт и обслуживание систем подвески?

Вас беспокоит подвеска вашего автомобиля? Вам нужно, чтобы система подвески осмотрела сертифицированные специалисты ASE? Или, может быть, вы знаете, что пришло время заменить амортизаторы и амортизаторы. В любом случае обращайтесь в сервисные центры Evans Tire & Service.Мы помогаем водителям из Калифорнии держать свои автомобили на дорогах более 40 лет.

Как работает подвеска автомобиля | Как работает автомобиль

Листовая рессора и стойка Макферсон

Типичная система подвески на заднеприводном автомобиле. Имеет ведущий задний мост на листовых рессорах и независимую переднюю подвеску типа Макферсон с внутренним демпфером.

Существуют различные способы крепления колес автомобиля, чтобы они могли двигаться вверх и вниз на своих пружинах и демпферы , и делайте это с как можно меньшим изменением расстояния между соседними колесами или почти вертикального угла шины к дороге.

Передние колеса должны свободно вращаться на своих рулевое управление вертлюги. Ведущие колеса, передние или задние, также должны свободно вращаться вместе с приводные валы .

Ненависимая подвеска

Автомобиль с задним приводом часто имеет ведущая ось , трубка, содержащая как приводные валы (полуоси), так и дифференциал шестерни . А полноприводный автомобиль у машины может быть живой передок ось также.

А мертвая ось — жесткая балка — теперь используется спереди только на фургонах и грузовиках.У некоторых переднеприводных автомобилей мертвый задний мост.

Жесткая ось будет иметь пружины и звенья для предотвращения бокового смещения.

Независимая подвеска

Подвеска с рычагом

Подвеска на двойных поперечных рычагах. Поперечные рычаги прикреплены своими внешними концами к верхней и нижней части поворотного элемента рулевого управления. Две вилки каждого поперечного рычага выдвигаются внутрь, чтобы поворачиваться на раме. Между рамой и нижним поперечным рычагом соединена поперечная рулевая тяга — стабилизирующая штанга.

Вместо того, чтобы использовать общую ось, каждое колесо автомобиля с независимая подвеска независимо крепится к кузову или подрамнику. Могут использоваться различные комбинации пружин.

При независимой подвеске ведомых колес дифференциал крепится к Рамка и приводит в движение колеса от шарнирных приводных валов.

Есть пять типов система подвески в общем пользовании.

Двойные поперечные рычаги используются в основном спереди. Есть два поперечных рычага, один над другим, чтобы держать колесо в вертикальном положении, когда оно поднимается и опускается.

Подвеска Макферсон можно использовать как спереди, так и сзади. Колесо центр жестко закреплен на вертикальной телескопической трубчатой стойка верхний конец которого прикреплен к раме или к усиленному крылу.

На передних колесах вся стойка поворачивается для обеспечения управляемости. Поворотные рычаги выдвигаются внутрь и вперед к раме, чтобы удерживать колесо в вертикальном положении и противостоять ускорению и торможению. силы .

А продольный рычаг прикреплен к ступице колеса одним концом и выходит вперед к шарниру на раме.

Плечо может быть расширено до V-образной формы с двумя шарнирами, расположенными бок о бок или с внутренним шарниром немного позади переднего — полусидящий рычаг. Продольные рычаги обычно находятся только сзади.

Подвеска на продольных рычагах

Продольно-рычажная подвеска на заднеприводном автомобиле. Рычаг прикреплен к ступице заднего колеса и расширяется в виде буквы V, два рычага которой выдвигаются вперед, чтобы поворачиваться на раме. Дифференциал закреплен на раме, а приводные валы имеют карданные шарниры.

А ведущий рычаг , используемый только спереди, является противоположностью продольного рычага, с колесом перед шарниром.

Оси поворотные может быть спереди или сзади. Система похожа на ось балки, разрезанную пополам и прикрепленную к осям на раме.

Обычно полуось расширяется до V с передним и задним шарнирами, чтобы предотвратить его скручивание.

Стабилизаторы поперечной устойчивости

Стабилизатор поперечной устойчивости

Повороты позволяют штанге поворачиваться, но в ограниченной степени, чтобы контролировать качение.

Для предотвращения перекатывания автомобилей на поворотах используется стабилизатор поперечной устойчивости, часто спереди, иногда сзади, а иногда и спереди, и сзади.

Это торсион пересечение автомобиля через две оси на противоположных сторонах рамы.

За пределами шарниров стержень изгибается назад, и один конец прикрепляется к каждому колесу, обычно через одну или две гибкие резиновые втулки.

Когда одно колесо движется вверх, оно тянет вверх один конец стержня, а другой конец тянет вверх другое колесо, удерживая машину в горизонтальном положении.

Общие признаки проблем с подвеской

Ваша система подвески усердно работает, чтобы обеспечить комфорт при вождении, сглаживая неровности дороги и обеспечивая сцепление с дорогой, удерживая колеса как можно дольше.

Но как узнать, что с вашей подвеской что-то не так? Вот некоторые общие признаки проблем с подвеской.

Тянет в сторону при движении

Если вы замечаете, что ваша машина тянет в одну или другую сторону во время движения, проблема заключается в ваших шинах, амортизаторах или тормозах.

Шины должны быть точно выровнены (т. Е. Изгиб, поворот и схождение) для обеспечения плавности хода. Посмотрите на протекторы своих шин, чтобы убедиться, что они изношены равномерно, и убедитесь, что шины накачаны правильно, поскольку чрезмерно или недостаточно накачанные шины могут повлиять на вашу устойчивость во время движения.

Если проблема не исчезнет после проверки шин, проверьте систему подвески. Можете ли вы заметить какие-либо признаки износа или повреждений на амортизаторах, шаровых шарнирах или рычагах управления? Если вы не уверены, что ищете, лучше поговорить с квалифицированным механиком, поскольку проблемы с подвеской могут иметь серьезные последствия для безопасности.

Ощущение каждой неровности

Одна из основных функций подвески — сглаживание неровностей дороги. Если вы начинаете ощущать каждую неровность на дороге, это явный признак того, что с вашими амортизаторами или стойками возникла проблема, которую необходимо проверить.

Легкая проверка — это тест на удар. Просто надавите всем своим весом на капот автомобиля. Отпустите и посчитайте, сколько раз машина подпрыгивает. Если он отскакивает более трех раз, значит, проблема с вашими амортизаторами или стойками.

Альтернативный тест зависит от того, есть ли у вашего автомобиля амортизаторы или стойки. Если в вашем автомобиле есть амортизаторы, ищите утечки жидкости, которая помогает смягчить подпрыгивание. А если у вашей машины есть стойки, прислушивайтесь к стуку, когда вы проезжаете неровности.

Один угол — низкий

Если вы заметили, что один угол вашей машины кажется намного ниже, чем другие, скорее всего, у вас изношенная или поврежденная пружина. Вы также можете услышать лязгающий звук при движении по неровностям или глубокой выбоине.

Чтобы проверить это, сначала убедитесь, что ваши шины правильно и одинаково накачаны. Если кажется, что один угол по-прежнему провисает, опустите весь свой вес на багажник автомобиля и послушайте, как отреагирует подвеска. Скрип или визг подтвердит, что вам необходимо проверить подвеску у механика.

Прыжки в воду, перекатывание и / или приседания

Своя машина:

• Нос ныряет вперед (т.е. наклоняется вперед) при торможении?
• Откатывается в сторону (т.е. наклоняется из стороны в сторону) при повороте?
• Приседает назад (т.е. наклоняется назад) при ускорении?

Если вы ответили утвердительно хотя бы на один из этих вопросов, возможно, проблема связана с вашими амортизаторами или стойками. Вы можете легко проверить это, используя тест на отказы (см. Выше). Если есть проблема с вашими амортизаторами или стойками, рекомендуется как можно скорее отвезти машину к механику, так как опасно ездить с изношенными или сломанными амортизаторами или стойками.

Затруднение при рулевом управлении

Когда рулевое управление становится затруднительным, особенно при движении на низких скоростях, это означает, что проблема может быть в подвеске или системах рулевого управления. Это может быть низкий уровень жидкости в гидроусилителе рулевого управления, неисправный насос гидроусилителя рулевого управления, протекающая рулевая рейка с гидроусилителем или изношенные втулки поперечного рычага.

Из-за опасности вождения, когда рулевое управление не работает должным образом, лучше всего как можно скорее проверить это у механика.

Амортизаторы масляные

Специалисты рекомендуют регулярно проводить визуальный осмотр вашей системы подвески. Если вы заметили, что ваши амортизаторы или стойки выглядят жирными или маслянистыми, велика вероятность, что из них течет жидкость. Это означает, что они не будут работать оптимально, когда они вам понадобятся, поэтому рекомендуется проверить их у механика.

Представляем MOOG TV

Если вы планируете проверить систему подвески, выполнить техническое обслуживание или заменить некоторые детали, обратитесь к MOOG TV.MOOG TV, полный полезной информации, интересных советов и понятных видеоуроков, является идеальным местом, чтобы узнать больше о том, как ухаживать за своим автомобилем.

Посетите MOOG TV

предупреждающих знаков, пора заменить эти

Что чувствует ваша машина во время вождения? Если у вас хорошие амортизаторы и стойки, вы, вероятно, почувствуете плавность хода. Амортизаторы вашего автомобиля предотвращают чрезмерное раскачивание при движении по ухабистой дороге или при увеличении скорости. Передние стойки выполняют множество функций и являются важной структурной частью системы подвески вашего автомобиля.Распорки устанавливаются на верхнюю часть компонентов шасси вашего автомобиля. Они также служат местом для крепления винтовой пружины вашего автомобиля, которая сохраняет его дорожный просвет. Наконец, стойки и остальная часть системы подвески соединяются с поворотным кулаком вашего автомобиля, который отвечает за то, чтобы механик мог внести незначительные изменения в выравнивание. Правильное техническое обслуживание и, при необходимости, замена амортизаторов и системы подвески гарантируют, что в ближайшее время вы не попадете в исключительно ухабистую поездку.Если вы заметили какой-либо из этих симптомов, возможно, пришло время для осмотра.

Поездка не кажется гладкой

Конечно, самый большой показатель того, что вам нужно заменить часть вашей подвески, — это ощущение тряски во время вождения. Это особенно актуально, если вы едете с неравномерной оплатой или на скоростях шоссе. Иногда люди предполагают, что причиной сотрясения является дорога. Если вы хотите быть уверенным, вы можете протестировать свой автомобиль на «испытание на удар». Этот простой тест заключается в том, чтобы поставить машину на стоянку, а затем, используя весь свой вес, несколько раз «подпрыгнуть» спереди, прежде чем отпустить.Повторите процесс для задней части автомобиля. После того, как вы ослабите давление, вы не должны заметить более двух отскоков. Если ваш автомобиль отскакивает сильнее, подвеска может быть изношена.

Ваш автомобиль терпит крушение

«Прыжок» — это именно то, что в данном случае звучит. Когда вы пытаетесь остановить автомобиль, замечаете ли вы, что его передняя часть — нос — все еще пытается двигаться вперед или опускается вниз? Это может быть признаком того, что вам нужны новые амортизаторы или стойки для подвески вашего автомобиля.Даже если вы физически не видите, как машина кивает носом, вы можете почувствовать это в виде кренящего движения при торможении. Плохая система подвески может увеличить время остановки и расстояние до 20 процентов, поэтому важно учитывать это изменение при вождении, пока вы не сможете отвезти свой автомобиль в магазин для осмотра.

Рулить сложнее

Проблемы с рулевым управлением часто встречаются у водителей, которым необходимо заменить систему подвески. Если вы заметили, что рулевое колесо жестче, чем обычно, или его трудно поворачивать по другим причинам, возможно, вам придется заменить какой-либо компонент в системе рулевого управления или подвески.Вы также можете слышать необычные звуки, когда пытаетесь повернуть рулевое колесо, или вам может казаться, что ваша машина раскачивается или наклоняется в одну сторону каждый раз, когда вы пытаетесь повернуть или перестроиться. Это ощущение дрейфа возникает из-за того, что система подвески вашего автомобиля не может удерживать его в устойчивости против центробежной силы при повороте.

Шины изнашиваются неравномерно

Неравномерный износ шин — это главный визуальный индикатор того, что вашему автомобилю нужен новый компонент или система подвески.Изношенная система подвески означает больше подпрыгивания, а это означает, что ваши шины также двигаются, когда они ударяются о землю. Это приводит к потере резины. Потерянная резина, известная как купирование, будет выглядеть как провалы по краям протектора шин. Гладкие пятна или другой неравномерный износ на шинах могут означать, что вам нужны новые амортизаторы и стойки. Имейте в виду, что неровные шины могут быть проблемой сами по себе, поэтому убедитесь, что вы их повернули или заменили, когда разговариваете с механиком о вашей системе подвески.

Конечно, есть некоторые более мелкие признаки, которые могут потребоваться для замены системы подвески вашего автомобиля, например, проехав 50 000 миль без этого. Наблюдение за этими симптомами и надлежащее обслуживание помогает обеспечить безопасность и неприкосновенность вас и вашего автомобиля во время движения. Всегда посещайте уважаемый магазин, когда кто-то работает над вашей машиной. Вы не ошибетесь, выбрав одно из многих мест Sun Devil Auto в районе Феникса. Свяжитесь с нашими профессиональными автомобильными консультантами по обслуживанию, чтобы узнать, как они могут помочь вам с амортизаторами, стойками и системой подвески вашего автомобиля.

Система подвески вашего автомобиля · BlueStar Inspections

Когда большинство людей думают о характеристиках автомобиля, они думают о мощности, о потребности в скорости, о рев двигателя и о том, насколько быстро автомобиль разгонится с нуля до 60 миль в час. Однако вся эта мощность и скорость бесполезны, если водитель не может управлять транспортным средством и чувствует себя некомфортно во время вождения. Таким образом, автомобильная подвеска является важнейшей системой транспортного средства.

Основные функции системы подвески включают в себя максимальный контакт между шинами и дорожным покрытием, обеспечение устойчивости рулевого управления и хорошую управляемость, равномерную поддержку веса транспортного средства (включая раму, двигатель и кузов) и обеспечение комфорта во время движения. пассажиров, поглощая и смягчая удары.Система подвески вашего автомобиля усердно работает, чтобы выдерживать значительную нагрузку по сравнению с другими основными системами автомобиля.

Система подвески состоит из шин, воздуха в шинах, рессор, амортизаторов, стоек, рычагов, стержней, рычагов, втулок и шарниров. Компоненты системы подвески расположены между рамой автомобиля и дорогой. Хорошо настроенная подвеска поглощает неровности и другие неровности дороги, позволяя пассажирам в автомобиле безопасно и комфортно передвигаться.

Шины и количество воздуха в шинах являются основной частью системы подвески. Шины — единственная часть автомобиля, которая соприкасается с дорогой. Это означает, что они должны одновременно управлять и подавать питание на землю, а также нести ответственность за остановку транспортного средства. Система подвески требует, чтобы колеса и шины двигались вверх и вниз, чтобы поглощать удары от ударов. Резиновые шины и воздух в шинах также смягчают езду по твердым поверхностям и приспосабливаются к слегка неровным и шероховатым поверхностям.

Амортизаторы, также известные как амортизаторы, представляют собой гидравлические маслонаполненные цилиндры, которые заставляют подвеску сжиматься и декомпрессироваться с постоянной скоростью, чтобы предотвратить раскачивание пружин и транспортного средства вверх и вниз. Удары чувствительны к скорости, что означает, что они более плавные при работе с легкими ударами и более устойчивы к большим ударам. Основное назначение амортизаторов — контролировать движение пружины и подвески, а также обеспечивать контакт шин с дорогой.

На многих автомобилях используются стойки, похожие на амортизаторы, которые расположены в центре винтовой пружины.Узлы стойки амортизатора состоят из винтовой пружины для поддержки веса автомобиля, корпуса стойки для обеспечения жесткой структурной опоры для сборки, а также картриджа стойки в корпусе стойки и пружины для управления движением пружины и подвески и обеспечения контакта шин с дорогой. . Стойка в сборе — это основная конструктивная часть подвески. Он заменяет верхний рычаг подвески, верхний шаровой шарнир и амортизатор, используемые в обычных системах подвески.

Стойки выполняют демпфирующую функцию подобно ударам.Внутри стойки амортизатор похож на амортизатор. Узел стойки обеспечивает структурную поддержку подвески автомобиля, поддерживает пружину, удерживает колесо и шину в выровненном положении и обеспечивает контакт шины с дорогой. Стойки также несут большую часть боковой нагрузки на подвеску автомобиля. В результате стойки в сборе влияют на комфорт при езде и управляемость, а также на управление автомобилем, торможение, рулевое управление, регулировку углов установки колес и износ других компонентов подвески и шин.

Большинство современных автомобилей имеют независимую подвеску спереди и сзади, позволяющую каждому колесу двигаться независимо от других. В некоторых автомобилях используется более простая балка. Единственные оси балки, которые все еще используются в новых автомобилях, — это ведущие оси. Ведущая ось — это та, которая поддерживает часть веса транспортного средства и приводит в движение соединенные с ним колеса. Проблема с задними шинами, которые не двигаются независимо, заключается в том, что они всегда сохраняют один и тот же угол относительно друг друга, а не относительно поверхности дороги.Это означает меньшее тяговое усилие и меньшую предсказуемость в управлении. Это одна из причин, почему независимая подвеска почти повсеместно применяется производителями автомобилей для передних и задних колес новых автомобилей.

Независимая передняя подвеска позволяет каждому переднему колесу перемещаться вверх и вниз с пружиной и стойкой в ​​сборе, прикрепленными болтами к раме на одном конце и рычагом управления или поперечным рычагом на другом конце. Рычаг управления прикреплен к передней части автомобиля рядом с центром на одном конце рычага и поворотным кулаком на другом.Поперечный рычаг делает то же самое, за исключением того, что он прикрепляется к раме в двух точках, в результате чего деталь напоминает поперечный рычаг. Движение в точках соединения смягчается и поглощается втулками. Расположение каждого компонента в независимой системе передней подвески очень важно, поскольку передние колеса должны поворачиваться и поддерживать постоянное выравнивание для обеспечения безопасной эксплуатации автомобиля.

В независимой задней подвеске используется та же технология, что и в передней, без учета динамики поворота, поскольку задние колеса обычно не управляются.В заднеприводных и полноприводных автомобилях дифференциал установлен на раме посередине рычагов управления или поперечных рычагов, в то время как автомобили с передним приводом имеют очень простую заднюю подвеску, требующую только пружин и амортизаторов. Амортизаторы и пружины обеспечивают амортизацию и сжатие при движении подвески. Пружины обеспечивают силу, чтобы удерживать подрессоренный вес на колесах и противостоять сжатию.

Комфортная езда означает хорошую изоляцию подвески от дороги.Подвеска может перемещаться вверх и вниз при необходимости, не вызывая чрезмерных сотрясений автомобиля. Водитель получает достаточно ощущения от дороги, поэтому он будет знать о любых тревожных дорожных условиях и почувствовать гулкую полосу, если попадет на обочину скоростной дороги. Ощущение дороги необходимо для сохранения ситуационной осведомленности во время вождения.

Крен кузова возникает, когда кузов автомобиля слишком сильно наклоняется наружу при прохождении поворота. У всех транспортных средств есть некоторый крен кузова при повороте, но если кузов слишком сильно перекатывается, изменение веса может привести к потере сцепления с дорогой на одном или нескольких колесах, преждевременному выходу из поворота или к раскрутке контроля.Если кузов начинает слишком сильно катиться на поворотах, это может отрицательно сказаться на управляемости, что приведет к смещению тягового усилия на одну сторону автомобиля больше, чем на другую. Это приводит к потере сцепления внутренних шин с дорогой. Подвески, обеспечивающие хорошее сцепление с дорогой, по большей части помогут предотвратить это.

Опускание вниз происходит, когда шины ударяются о кузов автомобиля при сжатии подвески. Это происходит, когда у транспортного средства недостаточно подвески, чтобы поглотить силу удара, по которой он движется.Резиновые отбойники могут предотвратить это, обеспечивая подушку между подвеской и рамой, которая не позволяет шине подниматься достаточно высоко, чтобы ударить по кузову транспортного средства, но если отбойники не соответствуют требованиям или отсутствуют, эта проблема может возникнуть. . Опускание вниз может легко повредить кузов или систему подвески.

Способность транспортного средства удерживать дорогу измеряется тем, насколько хорошо транспортное средство может поддерживать хорошее сцепление с дорогой и равномерное распределение веса при воздействии различных сил. Чтобы автомобиль чувствовал себя устойчивым при остановке, ему необходима подвеска, которая не позволит передней части погрузиться вниз при нажатии педали тормоза.Для плавного ускорения требуется подвеска, которая не дает автомобилю сесть на корточки при ускорении. Перенос веса дает половине колес большую часть тяги, расходует мощность и приводит к плохим и непостоянным характеристикам управляемости.

Проблема с тягой, называемая подруливанием, возникает, когда при наезде на кочку автомобиль поворачивается влево или вправо без поворота колеса водителем. Плохая регулировка подвески может привести к перекосу колес и возникновению этой проблемы.

Проблема с сцеплением, называемая избыточной поворачиваемостью, возникает, когда задняя часть автомобиля теряет сцепление с дорогой при прохождении поворота. Если кузов слишком сильно катится на поворотах, изменение веса может привести к потере сцепления задних колес. Угол наклона задних колес, который не позволяет протектору шины касаться дороги при прохождении поворотов, также может вызвать эту проблему.

Недостаточная поворачиваемость — еще одна проблема с тяговым усилием. Это происходит, когда передние колеса теряют сцепление с дорогой при прохождении поворота, и в результате автомобиль уносится за пределы поворота.Как и избыточная поворачиваемость, чрезмерный крен кузова или неправильный угол наклона колес могут привести к ухудшению сцепления передних колес на поворотах. Недостаточная поворачиваемость особенно опасна, потому что переднеприводные автомобили управляются и передают мощность передними колесами. Чем меньше тяга передних колес, тем меньше управляемость. И избыточная, и недостаточная поворачиваемость усиливаются на скользкой дороге.

Technology постоянно совершенствует системы подвески и решает проблемы, упомянутые в этой статье.Существуют пассивные и активные системы подвески. Пассивные системы — это то, к чему большинство из нас привыкло, а движение подвески полностью определяется дорожным покрытием. Активные системы упреждающе контролируют вертикальное движение колес относительно рамы и кузова автомобиля с помощью бортовой компьютерной системы. Активные системы можно разделить на два класса: чисто активные суспензии и адаптивные / полуактивные суспензии. В то время как адаптивные / полуактивные подвески меняют жесткость амортизаторов только в зависимости от меняющихся дорожных или динамических условий, в активных подвесках также используются некоторые типы исполнительных механизмов для независимого подъема и опускания шасси на каждом колесе.

Технологии активной системы подвески позволяют производителям автомобилей добиться большего качества езды и управляемости, удерживая шины перпендикулярно дороге в поворотах, что обеспечивает лучшее сцепление с дорогой и контроль. Бортовой компьютер обнаруживает движение тела с помощью датчиков по всему автомобилю и контролирует работу подвески. Эта высокотехнологичная система практически исключает крен кузова и колебания тангажа во многих дорожных ситуациях, включая прохождение поворотов, ускорение и торможение.

В современных транспортных средствах есть несколько других таких сложных компонентов, как система подвески.Большая работа уходит на создание системы подвески, которая должна быть достаточно прочной, чтобы гарантировать качество езды и поддерживать управляемость транспортного средства, — два элемента, которые работают против друг друга, одновременно выдерживая огромное количество нагрузок. Тем не менее, при таком большом движении и усилии, возникающем в системе подвески, детали неизбежно изнашиваются или повреждаются. Шумы являются одним из первых признаков проблем с подвеской и обычно сопровождают выход из строя втулок и других соединений.Серьезные выбоины могут привести к настолько сильному опусканию автомобиля, что компоненты подвески могут погнуться или сломаться.

Если вы испытываете скрип при движении по неровностям или уклонам, необычный грохот или дребезжание при движении по неровной дороге или выбоинам, проблемы с избыточной поворачиваемостью, проблемы с недостаточной поворачиваемостью, проблемы с тягой при ухабистом рулевом управлении, чрезмерный крен кузова, опускание на дно, чрезмерное раскачивание при движении Если вы преодолеете неровности, протекают амортизаторы или стойки, или управление вашим автомобилем кажется неправильным, немедленно проверьте систему подвески у сертифицированного специалиста ASE.

Признаки повреждения подвески

Лучше отремонтировать подвеску, прежде чем она получит дальнейшее повреждение. Если вы заметили что-либо из перечисленного ниже, вы сможете сказать, что у вас отстранение от занятий плохо. Компания Dave’s Auto Repair, LLC может отремонтировать подвеску вашего автомобиля, так что пока не паникуйте. Принесите свой автомобиль, грузовик или внедорожник на осмотр, чтобы мы смогли найти проблему и порекомендовать лучший способ ее устранения. Вот признаки того, что ваша подвеска повреждена.

Super Bumpy Ride

Если вам кажется, что вы ведете автомобиль с квадратными колесами, ваша подвеска может быть повреждена.Обычно супер ухабистая поездка вызывается стойками и / или ударами. Эти детали подвески предназначены для поглощения неровностей дороги, но если вы чувствуете каждую из них, они, вероятно, изношены и нуждаются в замене.

Неустойчивый кузов автомобиля

Стойки и амортизаторы также сохраняют устойчивость вашего автомобиля, грузовика или внедорожника при остановке, трогании с места и повороте. Вы не должны ощущать, как ваш автомобиль раскачивается вперед, назад или вбок, когда вы делаете что-либо из этого. Если вы это сделаете, это еще один признак того, что пора заменить амортизаторы и стойки.Они больше не могут стабилизировать движение.

Рама тонущего автомобиля

Если вы опускали автомобиль, рама может выглядеть затонувшей. Если вы этого не сделали или если вы заметили, что ваш автомобиль наклоняется к одной шине, когда он припаркован, вы, вероятно, сломали пружину подвески или пружины. Щелчки также указывают на то, что у вас что-то сломалось под кузовом автомобиля.

Неравномерный износ шин

Подвеска вашего автомобиля включает колеса, и если они не сбалансированы или не выровнены должным образом, протектор шины будет изнашиваться в виде пятен, гребешков или пятен.Неравномерный износ шин также может указывать на то, что подвеска вашего автомобиля неравномерно выдерживает вес, что может указывать на множество проблем.

Масло для ваших амортизаторов

Если из ваших амортизаторов вытекает жидкость, они будут маслянистыми. Возьмите фонарик и посветите им на амортизаторы под колесами. Вы видите масло? Прикоснитесь к шокам. Если вы чувствуете масло, вам необходимо заменить амортизаторы. Из них не вытекает жидкость, пока они не износятся и не перестанут выполнять свою работу должным образом.

Bounce Test

Наконец, вы можете проверить свою подвеску, если у вас возникли какие-либо из перечисленных выше признаков неисправности. Надавите на передок автомобиля изо всех сил несколько раз, а затем отпустите.
