Какой тип подвески лучше? Ликбез ЗР — журнал За рулем

Какую подвеску предпочесть, мягкую или жесткую, зависимую или независимую? Ответ простой — ту, которая нравится вам, но при этом ту, которой оснастили данную модель автомобиля разработчики.

 — Сударыня, почему же, позвольте вас спросить, вы не надели алмазные подвески? Ведь вы знали, что мне было бы приятно видеть их на вас.
А. Дюма «Три мушкетера»

Напомним: подвеской автомобиля называется вся совокупность деталей и узлов, соединяющих кузов или раму автомобиля с колесами.

Перечислим основные элементы подвески:

  • Элементы, обеспечивающие упругость подвески. Они воспринимают и передают вертикальные силы, которые возникают при проезде неровностей дороги.
  • Направляющие элементы — они определяют характер перемещения колес. Также направляющие элементы передают продольные и боковые силы, и возникающие от этих сил моменты.
  • Амортизирующие элементы. Предназначены для гашения колебаний, возникающих при воздействии внешних и внутренних сил

Вначале была рессора

У первых колесных не было никаких подвесок — упругие элементы попросту отсутствовали. А затем наши предки, вероятно, вдохновившись конструкцией стрелкового лука, стали применять рессоры. С развитием металлургии стальным полосам научились придавать упругость. Такие полосы, собранные в пакет, и образовали первую рессорную подвеску. Тогда чаще всего использовалась так называемая эллиптическая подвеска, когда концы двух рессор были соединены, а их середины крепились к кузову с одной стороны и к оси колес с другой.

У первых колесных транспортных средств никакой подвески не было.

У первых колесных транспортных средств никакой подвески не было.

И на передней, и на задней осях применены классические эллиптические рессоры.

И на передней, и на задней осях применены классические эллиптические рессоры.


Затем рессоры стали применять на автомобилях, причем как в виде полуэллиптической конструкции для зависимых подвесок, так и установив одну, а то и две рессоры поперек. При этом получали независимую подвеску. Отечественный автопром долго использовал рессоры — на Москвичах до появления переднеприводных моделей, на Волгах (за исключением Волги Сайбер), а на УАЗах рессоры применяются до сих пор.

Все, кто хоть раз пользовался услугами маршрутного такси на базе ГАЗели, ездили на машине с полностью рессорной подвеской. Листов в рессорах немного — два на передней оси и три на задней.

Все, кто хот

www.zr.ru

Зависимая подвеска, устройство и виды, недостатки и преимущества

Зависимая подвеска обычно используется на задней оси автомобиля. Однако на многих моделях настоящих внедорожников она применена в качестве подвески спереди. Жаль только, что с каждым годом таких полноценных внедорожников становится все меньше и меньше. Такой тип подвесок являлся основным в первой половине 20 века, до 1930-х годов. Комплектация зависимой подвески включала еще рессоры или спиральные пружины. Проблемами, сопровождающими установку этих подвесок, являются:

  • большая масса неподрессоренных элементов, особенно для осей, на которых расположены ведущие колеса,
  • а также невозможность обеспечить оптимальность углов установки колес.

Этот тип подвески – самый старый, его история начинается еще от гужевых повозок и телег. Основным принципом ее работы является жесткая связь колес между собой единой балкой, которую еще называют мост.
Мост обычно закрепляется либо на рессорах, либо на направляющих рычагах и пружинах (такие конструкции встречаются чаще всего). В первом случае конструкция обладает высокой надежностью, но не комфортностью и управляемостью, а во втором – управляемость и комфорт на высшем уровне, лишь надежность немного ниже.
Применяют ее в тех случаях, когда необходимо прежде всего крепкое и исключительно надежное соединение. А крепче трубы из стали, внутри которой можно расположить, к примеру, приводные полуоси, трудно представить что-то еще.

Современные легковушки практически не имеют таких конструкций (конечно, есть исключения, яркий пример — Ford Mustang). В основном зависимой подвеской пользуются внедорожники (Land Rover Defender, Jeep Wrangler, Mercedes Benz G-Class, Mazda BT-50, Ford Ranger и другие). Однако всеобщая тенденция к переходу все-таки на независимые конструкции очевидна, потому что скорость и хорошая управляемость сегодня более востребованы, чем повышенная надежность конструкции.

Итак, преимущества зависимой подвески:

  • великолепная устойчивость и прочность,
  • простейшая конструкция,
  • неизменность колеи и клиренса, что на бездорожье является положительным фактором, вопреки расхожему мнению,
  • а также большие хода, что позволяет беспроблемно преодолевать препятствия.

Основной недостаток – жесткая связка колес, из-за чего они все время движутся вместе, по схожей траектории, в том числе при прохождении препятствий. Это в совокупности с неизбежно высокой массой моста очень серьезно сказывается на управляемости и стабильности движения автомобиля.


Подвеска на поперечной рессоре

Данный тип подвески, довольно простой и недорогой, имел широкое применение на протяжении нескольких десятилетий после появления первых автомобилей. По мере того, как прогресс шагал вперед, росли скорости движения, эти подвески практически из употребления исчезли.
Такая подвеска имела в своем строении неразрезную балку моста и поперечную рессору, расположенную над ним, и имеющую форму полуэллипса. В подвеске моста, выполняющего ведущие функции, появлялась необходимость расположения его довольно габаритного редуктора, поэтому рессора была выполнена в виде буквы Л. А для того, чтобы она была более податливой, применялись реактивные продольные тяги.

Подвесками данного типа оснащались такие автомобили, как Ford A и Ford T, а также ГАЗ-А. На моделях Ford они использовались по 1948 год. Что же касается автомобилей ГАЗ, то инженеры автозавода уже на модели ГАЗ-М-1 (а она создавалась на основе Ford B), перестали применять подвеску, полностью переоснастив ее, обеспечив продольными рессорами. В данном случае объяснением такого решения служит то обстоятельство, что подвеска на поперечной рессоре, как показал опыт эксплуатации ГАЗ-А, оказалась не приспособлена к отечественным дорожным условиям.

Подвеска с продольными рессорами

Этот тип подвески можно с уверенностью причислить к самым древним. Здесь балка моста подвешивается на две продольно расположенные рессоры. При этом мост может выполнять ведущие функции, и наоборот. В легковых автомобилях обычно он располагается над рессорой, а в грузовиках, кроссоверах и автобусах – под ней. Мост к рессоре крепится обычно с помощью хомутов из металла по ее центру или чаще с незначительным смещением вперед.

Классическая рессора выглядит как совокупность листов металла, скрепленных хомутами. Тот лист, где расположены ушки крепления, называют коренным, он обычно самый толстый.
В последнее время идет тенденция перехода к рессорам, состоящим из как можно меньшего количества листов, есть даже однолистовые рессоры. При этом и листы могут изготавливаться не из металла, а заменяющего его углепластика и других неметаллических композитов.

Подвеска с направляющими рычагами

Такие подвески имеют множество различных схем, отличающихся друг от друга количеством рычагов и их размещением. Довольно часто встречается зависимая подвеска с пятью рычагами и тягой Панара. Основное ее преимущество в том, что рычаги четко, стабильно и с высокой жесткостью задают направление движения ведущего моста – продольное, вертикальное и боковое. Подвески с меньшим количеством рычагов являются более примитивными.
Например, если рычагов в такой подвеске всего два, то при ее работе у них идет перекос. Появляется необходимость или делать рычаги более податливыми, или в соединении рычагов с балкой использовать особые шарниры, или добиваться податливости на кручение от самой балки. Как пример для первого случая – использование упругих пластинчатых рычагов в пружинной задней подвеске, как в начале 60-х годов было осуществлено на некоторых моделях Fiat, а также английских спорткарах. Что касается последнего случая – податливости балки добились созданием торсионно-рычажной подвески, имеющей сопряженные рычаги, которая до сих пор достаточно широко используется на автомобилях с передним приводом. Упругими элементами служат витые пружины или пневмобаллоны (особенно в автобусах и грузовых автомобилях).

Подвеска Де Дион

Была разработана в 1896 году фирмой Де Дион Бутон и представляла собой конструкцию, где корпус дифференциала отделен от оси. В подвеске Де Дион днище кузова автомобиля воспринимало крутящий момент, а ведущие колеса находились на жесткой оси. Таким образом, конструкция позволяла значительно снизить массу неамортизируемых деталей. Наиболее широко данную подвеску применяли в компании Alfa Romeo. Конечно, такая конструкция способна функционировать лишь на задней ведущей оси.

Вообще, подвеска Де Дион является промежуточным типом подвесок между зависимыми и независимыми. Только ведущий мост может быть оснащен данной подвеской, потому что изначально она разрабатывалась в качестве альтернативы ведущему мосту, и само собой подразумевалось, что на оси находятся ведущие колеса.
Соединение колес в подвеске Де Дион осуществлено легкой неразрезной подрессоренной балкой, редуктор основной передачи жестко прикреплен к кузову или раме, а вращение на колеса он передает через полуоси, на которых расположено по два шарнира. В итоге неподрессоренные массы сведены к минимуму, даже если сравнить эту подвеску с разными видами независимых вариантов. Иногда с целью усиления такого эффекта даже тормозные устройства переставляют ближе к дифференциалу, в результате чего неподрессоренными остаются лишь колеса и их ступицы.
Когда такая подвеска работает, длина полуосей изменяется. Это вынуждает конструировать их с шарнирами, имеющими равные угловые скорости и подвижность в продольном направлении (как на авто с передним приводом). В модели Rover 3500 были применены обычные карданные шарниры, поэтому для того, чтобы компенсировать это, балка была выполнена со скользящим шарниром специфической конструкции, который позволял увеличивать или сокращать свою ширину на определенную величину при отбое или сжатии подвески.
Таким образом, подвеску Де Дион можно считать одним из самых технически совершенных типов подвесок. Она по параметрам кинематики способна превзойти многие типы независимых конструкций. Уступить самым лучшим их представителям она могла бы, пожалуй, только на дороге с неровностями, да и то не по всем показателям. При этом, конечно, и стоимость ее превышает цены на многие типы независимых подвесок. Этим объясняется ее не слишком частое использование и преимущественно в спортивных автомобилях. К примеру, подвеску Де Дион содержали многие автомобили марки Alfa Romeo. Что касается недавних новичков, то обладателем такой подвески стал Smart.

povozcar.ru

Лучшая подвеска легкового автомобиля |

В условиях  не всегда хороших дорог как отечественных, так и у ближайших соседей, наших автолюбителей всегда интересует вопрос выбора автомобиля с удобной и надежной подвеской, которая сможет выдержать наши ухабы, колдобины и которая сможет продержаться максимум без замены комплектующих. Так какая же она: лучшая подвеска автомобиля для наших условий? На этот поставленный вопрос мы и постараемся ответить в этой статье.

Для начала что же такое подвеска и для чего она служит?

Подвеска автомобиля — это связующий элемент между дорогой и собственно кузовом автомобиля.  Причем у полноценных «чистокровных» внедорожников подвеска связана с рамой (т.н. рамные внедорожники), а не с кузовом. Первые подвески появились еще у карет и повозок, так что первые автомобили получили уже запатентованные и проверенные временем системы амортизации нагрузок при езде по дорогам.

Рамные внедорожники, как следует из названия, основаны на сварной или сборной раме — своеобразном «скелете», к которому прикручиваются все узлы и агрегаты будущего автомобиля. При этом кузов, как кожу со змеи, можно снять без особых сложностей, оставив перед собой суть автомобиля.

Как видно, все амортизирующие элементы прикручены к раме, а не к кузову, который выполняет роль крепежа прочих декоративных и конструктивных элементов.

Все современные легковые автомобили оснащаются различными типами подвесок. Чаще всего спереди устанавливается подвеска МакФерсон (McPherson) или двухрычажная подвеска. Сзади может быть установлена зависимая, полузависимая и независимая подвеска с различным количеством рычагов.

Подвеска типа McPherson:

Данный тип подвески был разработан еще в 1960 году инженером Эрлом Макферсоном, в честь которого и получила свое название. Она имеет несколько основных частей:

‪1.‬Стабилизатор поперечной устойчивости;
‪2.‬Рычаг;
‪3.‬Блок (состоит из телескопического амортизатора и пружинного элемента).

Телескопический амортизатор называют еще «качающаяся свеча», потому как к кузову он крепится посредством шарнира и может качаться, когда колесо двигается вниз и вверх. Если интересно, можете почитать, как проверить амортизаторы.

Данный тип подвески имеет свои недостатки (значительное изменение угла развала колес), но он чрезвычайно популярен благодаря демократичной цене, невысокой сложности и надежности.

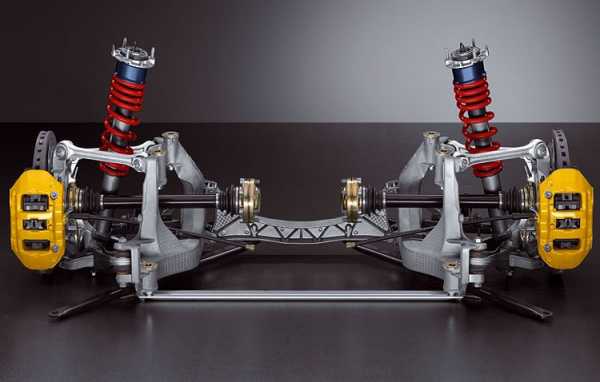

Двухрычажная подвеска:

Это одна из самых совершенных схем. Она представляет собой подвеску с 2-мя рычагами разной длины  длинный нижний и короткий верхний), что гарантирует автомобилю прекрасную поперечную устойчивость на дороге и минимальный износ покрышек (поперечные перемещения всего колеса незначительны).

Это значит, что каждое отдельное колесо воспринимает ямы и бугры независимо от остальных, что позволяет сохранять максимально вертикальное отношение к дорожному покрытию и оптимальное сцепление покрышки с поверхностью дороги.

Многорычажная подвеска:

Данный тип подвески немного похож на двухрычажную схему, но он гораздо сложнее и совершеннее. Неудивительно, что к ней перекочевали и все достоинства предыдущего вида. Это набор из рычагов, сайлент-блоков и шарниров, которые крепятся на специальный подрамник. Большое количество шаровых опор и «сайлентов» обеспечивают не только завидную плавность хода, но и отлично гасят удары в случае резкого наезда на какое-либо препятствие, а еще они уменьшают уровень шума в салоне от колес.

При такой схеме достигается наилучшее сцепление покрышки с дорогой (любой тип покрытия), отточенная управляемость и плавность хода.

Достоинства «многорычажки»:

  • малые неподрессоренные массы;
  • оптимальная поворачиваемость колес;
  • независимость каждого отдельного колеса от остальных;
  • отдельные поперечные и продольные регулировки;
  • хороший потенциал при условии полного привода.

Однако у многорычажной подвески есть один существенный недостаток – высокая стоимость. Хотя в последнее время наметился перелом: если раньше данный тип подвески применяли только на представительских авто, то сейчас ею оснащают даже машины гольф-класса.

Зависимые и независимые подвески:



Если коротко, то главное отличие зависимой подвески от независимой — это способность (у зависимой) подвески передавать перемещения от одного колеса оси на другое. Как видно на рисунке (а), наезд на неровность одним колесом приведет к изменению положения другого.

Задняя зависимая подвеска:

Типичным представителем такой конструкции может служить задняя подвеска с цилиндрическими винтовыми пружинами в качестве упругих элементов. Как пример можно привести конструкцию задних подвесок классических «Жигулей». В этом случае балка заднего моста «подвешивается» на двух винтовых пружинах и дополнительно крепится к кузову при помощи четырех продольных рычагов. Кроме этого, для улучшения управляемости, уменьшения крена кузова в поворотах и улучшения плавности хода устанавливается поперечная реактивная штанга.

Основным недостатком этого типа подвески является значительная масса балки заднего моста. Этот показатель особенно возрастает, когда мост выполняется ведущим: приходится «нагружать» балку весом картера главной передачи, редуктора и т.п. А приводит все это к возрастанию так называемых неподрессоренных масс, из-за чего значительно ухудшается плавность хода и появляются вибрации.

Полузависимая подвеска:

Данная схема получила широкое распространение и используется в конструкции большинства современных полноприводных машин. Она представляет из себя два
продольных рычага, которые в центре крепятся к поперечине. У такого типа подвески много преимуществ:

  • Небольшие размеры;
  • Малый вес;
  • Простота в обслуживании и ремонте;
  • Наилучшая кинематика колес;
  • Значительное уменьшение неподрессоренных масс.

Минус этой конструкции только один – невозможность применения на заднеприводных автомобилях.

Передняя подвеска автомобиля на двойных поперечных рычагах обладает витыми пружинами, которые придают упругость, и двумя рычагами, которые крепятся к подрамнику или к раме. Подобная подвеску можно встретить и у крупно размерных седанов (бизнес- и представительского класса), а также у кроссоверов и внедорожников. Подобный тип подвески характеризуется низким износом, кроме алюминиевых составляющих. Так алюминиевые рычаги в таком типе подвесок устанавливают такие марки, как Audi и BMW. С одной стороны это дает низкий вес неподрессоренных масс и увеличивает комфорт, но износ таких деталей слишком велик в условиях наших плохих дорог.

Также переднюю подвеску на двойных рычагах зачастую в дорогих автомобилях оснащают пневматическими или гидропневматическими элементами, которые делают подвеску наиболее комфортной, но стоят такие комплектующие весьма дорога. По российским дорогам пневмобаллоны могут выходить не более 50 000 километров.

Передняя подвеска типа МакФерсон построена на основе амортизационной стойки и витой пружины вокруг нее. В итоге мы получаем довольно компактную подвеску, которая легко помещается под капотом маленьких автомобилей. Собственно и популярен данный тип подвески у автомобилей А, В и С классов.

Большие седаны и кроссоверы оснащаются независимой многорычажной задней подвеской. Такой тип может гарантировать отличный комфорт и плавность езды. Но данная подвеска легко «убивается» по ямам и ухабам, которых много на наших дорогах. При таком типе подвески также часто устанавливаются пневмоэлементы в дорогих моделях автомобилей.

В качестве задней подвески на легковых автомобилях чаще всего используется простая торсионно-рычажная полузависимая подвеска. Ее вы можете встретить под днищем большинства современных моделей небольших хэтчбеков и седанов. Она весьма проста, дешева и вынослива. Среди недостатков можно отметить высокую жесткость подвески, но с другой стороны это означает, что ее сложно будет «пробить». Такой подвеской оснащаются, Lada Granta, Renault Logan, Peugeot 301, Volkswagen Polo Sedan и другие их одноклассники.

В итоге, можно сделать вывод, что самая лучшая подвеска автомобиля для наших дорог – это типа МакФерсон спереди и торсионно-рычажная полузависимая подвеска сзади.

krossovery.info

Подвеска спортивного автомобиля. Часть #1: теория

Начиная рассказ про подвеску спортивного автомобиля, особое внимание нужно уделить амортизаторам.

У всех на слуху такие фирмы, как Reiger, Ohlins, Proflex, EXE-TC, KW, TEIN, KONI, AST и другие. Часть производителей специализируются на ралли, часть на кольце. Кто-то делает подвески для тюнинга. Есть и менее известные производители как с простыми, так и с очень сложными и дорогими продуктами.

У всех достойных производителей самым сложным элементом подвески является амортизатор, именно он либо позволяет быстро ехать, либо нет.

В чем состоит задача амортизатора? В способности гасить колебания кузова автомобиля при движении по различным покрытиям. Если амортизатор не справляется – машина слишком раскачивается. Если амортизатор слишком жесткий – машина «подпрыгивает». Но это слишком просто. На самом деле, амортизатор должен по-разному работать в разных условиях, обеспечивая постоянство контакта колеса с дорогой и не передавая излишние колебания на кузов.

В обычных автомобилях сейчас широко используются двухтрубные газо-масляные амортизаторы. Они компактны, просты в изготовлении и служат достаточно долго. Из минусов можно отметить то, что газ смешан с маслом, при активной работе идет нагрев и появляются пузыри. Все это ухудшает стабильность работы.

Спортивный амортизатор, во-первых, должен позволять быстро ехать. Во-вторых, он должен быть надежным. Поэтому «размер не имеет значения». Спортивный амортизатор больше.

Вот пример того, как работает раллийная подвеска. Короткий кусочек видео.

Если кто бывал на гонке «Южный Урал», тот знает, насколько это покрытие требовательное. Нам удавалось несколько лет там выигрывать и занимать призовые места, в том числе благодаря правильно сконструированной и настроенной подвеске.

В спортивном амортизаторе гораздо больший объем масла, поэтому он более громоздкий и имеет выносную камеру, резервуар. Наличие выносного резервуара позволяет увеличить рабочий ход амортизатора, т.к. газ и разделительный поршень не находятся на оси движения штока амортизатора. Иногда выносной резервуар выполнен на гидравлическом шланге. В этом случае резервуар крепится где-то в подкапотном пространстве или в багажнике автомобиля. Некоторые амортизаторы выполнены с резервуаром, жестко закреплённым к корпусу в нижней части (рюкзачного типа). Все зависит от конструкции и компоновки. В любом случае суть одна. Больший объем масла внутри – большая стойкость к продолжительным нагрузкам с разной амплитудой и как следствие, меньший нагрев. Большая стойкость, в данном случае – отсутствие эффекта вспенивания масла и потери рабочих характеристик. Гонка может быть и в пустыне, где температура на улице плюс 40-50 градусов.

Также в выносном резервуаре имеется отсек для закачки инертного газа (как правило, азота), который имеет низкий коэффициент расширения при нагреве, что обеспечивает практически одинаковую характеристику газового подпора во всем диапазоне работы.

Часто спортивная подвеска выполнена «перевернутой», а именно шток амортизатора «спрятан» внутри стойки, т.е. находится внизу. Из явных плюсов:

  • на шток нет изгибающих нагрузок;
  • на шток нет внешнего механического воздействия, т.к. не летят камни, пыль, влага.

То есть, когда вы смотрите через витки пружины и видите полированную трубу большого диаметра – это только корпус амортизатора, который по тефлоновым направляющим скользит в корпусе стойки.

Работа амортизатора обычного автомобиля осуществляется практически по линейным зависимостям, а именно, чем выше колебания в подвеске, тем выше сопротивление перемещению поршня. Но любой гражданский амортизатор имеет ограничение по работе гидравлики, и при скоростях перемещения поршня около 2 м/c амортизатор «пробивает», гидравлика не справляется.

Спортивный амортизатор рассчитан на гораздо большие нагрузки. К тому же есть принципиальная разница в базовом алгоритме работы амортизаторов на скользких (гравий, грунт, снег) и твердых (асфальт, особенно кольцевой) покрытиях.

В ралли автомобиль постоянно скользит и задача подвески – обеспечить максимально возможный контакт всех колес с поверхностью дороги в скольжении.

В кольце автомобиль движется без явных скольжений, на пределе сцепления шины с полотном, и в этих условиях важно максимально нагрузить опорное колесо, перемещая на него вес.

В гражданском же автомобиле задача сделать езду предельно комфортной, максимально уменьшив колебания кузова.

На рисунке ниже схематически показаны алгоритмы работы подвески (пружина и амортизатор) на гражданском, раллийном и кольцевом автомобиле.
Эскиз графика создан исключительно для наиболее наглядной иллюстрации различных процессов, это не результаты замеров на стенде конкретных амортизаторов.

Здесь хочу остановиться подробнее и разобрать работу каждого типа подвески в различных условиях для разных характеристик.

Сжатие – способность подвески сжиматься при внешнем воздействие на колесо. Обратите внимание, насколько абсолютные величины по сопротивлению сжатию для кольцевого автомобиля больше, чем для раллийного, при скорости штока до 1 м/c. Это важно для понимания анализа ниже.

Диапазон 1 (см. рисунок) – «Low speed» или низкая скорость перемещения штока поршня. Пусть это будут скорости от 0 до 0,25 м/c. На практике это движение по ровной дороге или вход в поворот.

Кольцевой автомобиль должен быть пропорционально жестким в этом режиме. Вся энергия должна уходить в разгон или поддержание скорости, а не теряться на «отработку» раскачки. Если на входе в поворот подвеска мягкая на сжатие, то выберется весь ход амортизатора (который достаточно короткий) и машину «сорвет».

Раллийный автомобиль здесь должен быть гораздо мягче кольцевого, и сопротивление на сжатие должно быть небольшим для обеспечения максимального пятна контакта колес с дорогой и постоянного плавного перераспределения веса. Если на входе в поворот подвеска будет сильно сопротивляться приходу веса на колесо, то автомобиль «сорвет», а не «загрузит».

Диапазон 2а – «Medium Speed», скорость перемещения штока поршня от 0,25 до 1 м/c.

Для кольцевого автомобиля задача – уменьшить сопротивление сжатию, т.к. любая неровность может начать его подбрасывать и разбалансировать. Конструктивно усилие уменьшить практически невозможно (только сложной системой клапанов с электронным управлением), поэтому сопротивление сжатию стараются сохранить хотя бы на постоянном уровне.

На неровной дороге сопротивление сжатию для раллийного автомобиля растет пропорционально самим неровностям, но график пока не резкий.

Диапазон 2b – «Medium Speed», скорость перемещения штока поршня от 1 до 1,5 м/c.

Волны, подбросы и поребрики – враги кольцевого автомобиля. Характеристику в этом диапазоне стараются также сохранить ровной.

В ралли кочки и волны на траектории это норма. Сопротивление сжатию (усилие демпфирования) увеличивается достаточно сильно и пропорционально. Чем больше кочка или подброс, тем лучше подвеска должна сопротивляться перемещению колеса в арку.

Диапазон 3 – «High Speed», скорость перемещения штока поршня от 1,5 м/c и выше.

Малоактуально для кольца, разве что в случае внезапного наезда на высокий поребрик.

А вот тут начинается то, за что все любят ралли: полеты и трамплины! На некоторых спецучастках автомобиль проводит в воздухе не меньше времени, чем на земле. Усилие на шток поршня при приземлении очень большое, соответственно скорость перемещения резко растет – как видно на рисунке – кривая сжатия имеет резкий рост. При приземлении подвеску не должно «пробить», раллийный автомобиль должен «прилипать» к дороге. Этот эффект достигается и за счет правильной характеристики сжатия.

Отбой – способность подвески выталкивать колесо при потере пятна контакта. Это может быть как отрыв колеса при прыжке, так и наезд на яму. Отбой также вступает в работу, когда колесо сначала на кочке ушло в арку. Его тоже нужно вытолкнуть, вернув на землю и обеспечив контакт.

Вообще, настройка отбоя это всегда компромисс, тема неоднозначная. Если сопротивление отбою настроено слишком мягко, то возникает раскачка автомобиля, т.к. колесо слишком энергично выталкивается. Если сопротивление отбою слишком велико, колесо «подвисает» и не возвращается на землю. А дальше может возникнуть эффект «сбора» подвески, когда сопротивление отбою значительно превышает динамическую характеристику пружины и подвеска перестает отрабатывать.

В кольце сопротивление отбою масштабно всегда выше, т.к. используются более жесткие пружины.

Диапазон 1 – «Low Speed», скорость перемещения штока поршня от 0 до 0,25 м/c.

При движении по относительно ровной дороге (кольцо) задача отбоя «успокоить» колесо при наличии жесткой пружины, поэтому величина сопротивлению отбоя очень высокая при практически нулевой скорости хода штока. То есть пружина всегда стремится вытолкнуть колесо, гидравлика удерживает, компенсируя жесткость.

В ралли характеристика похожа, но диапазон сдвинут пропорционально мягкости пружины.

Диапазон 2 – «Medium Speed», скорость перемещения штока поршня от 0,25 до 1,5 м/c.

Идеология базово одинакова. При движении по неровностям, волнам и кочкам пружина стремится вытолкнуть колесо и неподрессоренную массу для возврата в пятно контакта, сопротивление отбою не должно мешать ей это сделать, поэтому по графику характеристика практически не растет. Разве что в ралли сопротивление увеличивается в абсолютном значении при больших неровностях.

В диапазоне быстрых скоростей тенденция такая же.

Как все просто в теории и как сложно порой настроить автомобиль!

Но это еще не все. Помимо трех характеристик (отбой, медленное сжатие, быстрое сжатие), которые мы можем самостоятельно регулировать в достаточно широком диапазоне, подбирая настройки под ту или иную трассу и погодные условия, у продвинутых спортивных амортизаторов бывают еще две системы с регулировками: быстрый отбой (fast rebound) и гидробуфер (сжатие).

На чертеже видно, что при нормальном режиме работы амортизатора (движение по дороге) работает калиброванный канал. Именно он определяет работу амортизатора на отбой. Вращая регулировку на штоке сверху между тестовыми заездами можно изменять проходное сечение, перемещая конус вверх или вниз. Тем самым подбирается наилучшее постоянно проходное сечение, что гарантирует наилучшую работу подвески по отбою на конкретной дороге в данных условиях.

Если же автомобиль прыгает, и особенно если прыжок высокий, но короткий по времени, то за время полета колесо не успевает полностью выйти из арки (не выбран весь ход отбоя) и приземление получается очень жёстким, потому что именно на такое же расстояние будет сжиматься подвеска при приземлении.

Но есть ноу хау. При резком перемещении штока поршня открывается канал большего сечения, вся жидкость моментально получает свободу движения из одной полости в другую и колеса как бы «выпадают» сами под силой тяжести (работа системы на рисунке усилия демпфирования показана черными линиями).

Пересмотрите на видео как прыгает машина WRC – колеса именно «выпадают»! Захватывающе выглядит!

Машина без проблем продолжает ускорение, поскольку полный ход сжатия амортизатора дает возможность «отработать» приземление.

Стоит хоть раз попробовать проехать с такой подвеской, ощущения изнутри непередаваемые. Кажется, ты совсем не прыгаешь, а когда тебе показывают фото, ты не веришь своим глазам – ты летишь и достаточно высоко.

Вы сталкивались с тем, что подвеска пробивается при слишком жестком приземлении или наезде на препятствие? Каким бы большим не был ход сжатия, порой его недостаточно. Инженеры придумали систему, которая называется гидробуфер. Это дополнительный гидравлический демпфирующий элемент, состоящий из клапана и поршня и установленный ближе к концу хода сжатия. При высокой скорости движения штока, когда на ход сжатия остается от 30 до 60 мм, он включается в работу и сопротивление сжатию резко возрастает, тем самым шансы пробить подвеску, получить жесткий подброс автомобиля при наезде на препятствие или пробить колесо сильно уменьшаются.

Исполнение такого элемента может быть разным, но цель у всех одна. У TEIN она называется “H.B.S. – Hydraulic Bump Stopper”, у Reiger – “Double Piston”. Нужная и полезная опция для современного спортивного автомобиля.

Статическая функция пружины – поддержание высоты кузова автомобиля относительно дороги, динамическая – обеспечение плавности его перемещения при движении. В принципе, все просто. Упругий элемент подвески, в профессиональной терминологии – витая цилиндрическая пружина сжатия.

Не буду вдаваться сильно в подробности на тему пружин, т.к. все можно прочитать в интернете. Выделю только самое необходимое.

Обычно используется пружина постоянной жесткости, реже с переменным витком.

Тенденция последних десятилетий в автомобильном спорте – это более мягкая пружина, т.к. инженеры далеко продвинулись в разработках гидравлики амортизаторов и теперь могут добиваться энергоемкости именно амортизатором, а не пружиной.

В кольце обычно используют пружины жесткостью 70-150 Н/мм, в ралли 25-50 Н/мм на гравии и 50-90 Н/мм на асфальте. Конечно, это не догма, пружины могут быть и другой жесткости.

Я раньше и сам считал, что маленький подпружинник в подвеске служит для улучшения ее работы в строго определенном диапазоне. На самом деле его первая задача – это не давать «вывешиваться» основной пружине при максимальном ходе отбоя, что особенно актуально для асфальтовых настроек, когда машина низкая. Часто конструктивно невозможно разместить основную пружину нужной длины, не задирая автомобиль, и рабочий ход подвески получается больше рабочего хода пружины. Подпружинник обычно мягче пружины в несколько раз и не должен влиять на работу стойки. В статическом состоянии он полностью сжат.

Служит для минимизации кренов автомобиля в поворотах.

При крене автомобиля без стабилизатора центр масс (к которому прикладываются векторы ускорений) уходит наверх и смещается наружу, что негативно влияет на устойчивость автомобиля. Вообще, работа с точкой g-force – это сложная инженерно-практическая тема, не буду ее сейчас касаться, это повод для отдельного разговора.

Но есть и ряд негативных факторов при использовании стабилизатора.

Стабилизатор не дает разгружаться внутреннему колесу в повороте, что порой делает машину «недостаточной» на входе в поворот. Могут появляться дополнительные демпфирующие силы.

Если перевести в практическую плоскость, чем больше «зацеп», тем жестче нужен стабилизатор. Если двигаться по голому льду на нешипованном колесе, стабилизатор лучше отключить.

Обычно усилие сопротивления у стабилизатора неодинаково во всем диапазоне его работы. То есть сначала он работает мягко, по мере его скручивания усилие увеличивается.

Стабилизаторы бывают съемными и не съемными, регулируемыми и с постоянной жесткостью. В современныx раллийных автомобилях категории R омологируются по несколько стабилизаторов разной жёсткости для передней и задней оси. На тестах подбираются комбинации под конкретные условия. Но использование активных или регулируемых стабилизаторов запрещено, и сейчас уже не только в ралли. До введения запрета использование стабилизатора с механической регулировкой из салона (да, бывают и такие) позволяло, если пошел дождь посредине гонки, перевести его в самое мягкое положение прямо на ходу.

На гражданском автомобиле она выполнена из резинового материала с металлической обоймой. В центре стоит подшипник качения, чтобы шток амортизатора мог вращаться при повороте колеса автомобиля.

В спортивном автомобиле верхняя опора часто выполнена полностью из металла, без упругих элементов. Лишние упругие колебания тут ни к чему. В центре шарнир сферический, т.к. стойка амортизатора за счет кинематики подвески вращается в трех плоскостях, и подшипник качения работал бы на излом.

Часто опора имеет регулировку, и дает возможность изменять продольный (кастор) и поперечный углы наклона стойки.

Закончить первую часть я бы хотел, сказав пару слов про углы. Каждый из нас хотя бы раз сталкивался с регулировкой углов схождения и развала.

Для кольцевых автомобилей нужен больший угол развала, т.к. автомобиль движется по дуге поворота без скольжения, и, таким образом, мы можем обеспечить большее пятно контакта.

В ралли, наоборот, автомобиль скользит и чем «прямее» стоит колесо, тем больше пятно контакта. Конечно, абсолютно прямо колесо не ставится, небольшой угол развала есть всегда.

Схождение колес может влиять на прямолинейность движения автомобиля при разгоне. Если спереди выставлено расхождение, автомобиль будет «рыскать», но при этом более охотно заезжать в поворот в начальной фазе – входная поворачиваемость будет избыточной.

Если полноприводный автомобиль не стабилен на дуге поворота в небольшом скольжении и норовит «поехать боком», увеличение схождения задних колес поможет ему двигаться по дуге строже.

Иными словами, «углы» (схождение, развал, кастор) – это переменные параметры для разных погодных условий и разных трасс. Углы порой дают даже больше, чем щелчки настроек на амортизаторах.

Более того, углы схождения и развала влияют друг на друга. При больших отрицательных значениях углов развала нужно выставлять расхождение, т.к. иначе при прямолинейном движении колесо автомобиля будет стремиться внутрь по принципу катящегося «бочонка».

Вот мы и перешли плавно ко второй, практической части рассказа о работе подвески Renault Clio R3 Maxi на гравийном и снежно-ледовом покрытиях и особенностях ее настройки. Но это уже в следующей публикации, которая выйдет через неделю-две.

Надеюсь, у меня получилось рассказать про особенности подвески спортивного автомобиля понятным и несложным языком. Пост получился объемным, но надеюсь, легко читаемым.

Автор: Михаил Скрипников
Графика: Никита Абрамов

www.kramar-motorsport.ru

Неполная независимость: как устроена и чем хороша полузависимая подвеска

Мы уже рассказывали о зависимых и независимых подвесках. Но за кадром остался еще один тип подвесок – полузависимые. В характеристиках автомобиля такой тип подвески часто указывается как независимый, но на первый взгляд, выглядит самая распространенная конструкция именно как обычная балка зависимой подвески. В чем же тут секрет?

Насколько независима независимая подвеска?

Казалось бы, раз подвеска независимая, то перемещения одного колеса от другого никак не зависят. Такое чаще встречается в теории. На практике же полностью независимые подвески – большая редкость.

Почти всегда в конструкции подвески предусмотрена такая деталь как стабилизатор поперечной устойчивости. Благодаря ей вертикальные перемещения одного колеса через упругий торсион передаются на другое. Подобное «нарушение независимости» нужно для улучшения управляемости автомобиля, а точнее, для уменьшения кренов в поворотах. Решение не самое изящное, имеющее и ряд недостатков, но при этом недорогое, ведь активные подвески дороже на порядки. А так достаточно простая деталь не дает машине заваливаться в повороте.

Конечно, управляемость можно настроить и без этой детали, и даже плавность хода улучшится. Примеров тому немало: вот Renault Logan, например, после первого рестайлинга лишился стабилизатора спереди, а у классических Жигулей в задней подвеске его и не было никогда. Но большинство современных машин его имеет и в передней, и в задней подвесках.

На фото: Renault Logan '2004–09

Не редкость и «активные» стабилизаторы, которые умеют менять угловую жесткость торсиона или вообще отключаться. Такие есть, например, на машинах BMW или на внедорожниках Nissan. Это позволяет снизить негативные факторы от использования стабилизатора.

На фото: Nissan Patrol '2014–н.в.

Получается, подвески у абсолютного большинства машин не абсолютно независимые, перемещение одного колеса все же вызывает перемещение и другого. Пусть и в меньшей степени, чем при наличии связи в виде общей жесткой оси, как у зависимой подвески, когда перемещение одного колеса всегда однозначно связано с перемещением второго.

С неразрезными мостами, кстати, стабилизатор поперечной устойчивости также применяют: крены есть у машин с любыми подвесками.

Полузависимые: редкие и самые распространенные

Если стабилизатор все равно нужен, то может быть, его можно сделать частью несущей конструкции подвески? Наверное, именно так рассуждали инженеры, когда придумали переднюю подвеску МакФерсон для Audi 100/A6 в кузове С4. Не удивляйтесь, но МакФерсон у нее – полузависимый, ведь вместо переднего нижнего рычага подвески тут используется мощный стабилизатор поперечной устойчивости. Оба колеса связывает единая упругая деталь, являющаяся частью несущей конструкции. Восьмидесятые годы были щедры на интересные технические решения, так что я не удивлюсь, если на каких-то еще машинах использовали подобную схему, ведь торсион стабилизатора очень удобно использовать в качестве рычага. По кинематике подвеска Audi может считаться полностью независимой за одним существенным «но»: вертикальное перемещение одного из колес обязательно вызывает перемещение второго колеса на существенную величину, связанную с достаточно высокой жесткостью торсиона.

Очень распространенная схема полузависимой подвески со скручиваемой балкой – в том числе и плод усилий инженеров концерна Volkswagen. Ведь появилась она именно на VW Golf в 1974 году. Гениальность идеи была в том, что тут направляющий аппарат обоих задних колес был единой деталью, которая крепилась к кузову всего в двух точках. А эластокинематика движения каждого из колес была почти подобна кинематике подвески на продольных рычагах. Балка в форме буквы Н крепится к кузову в двух крайних точках, а ступицы колес расположены на нижних концах буквы. Самая важная часть конструкции – поперечина, которая соединяет конструкцию воедино и обеспечивает необходимую жесткость. Если балку расположить вплотную к точкам крепления к кузову (когда балка превратится в букву П), то подвеска по кинематической схеме будет полностью подобна конструкции на продольных рычагах, а если перенести ближе к точкам крепления колес, то будет больше похожа на зависимые подвески. Центральная часть балки в этой конструкции обязательно имеет податливость и может изгибаться, обеспечивая колесам возможность независимого перемещения. Отнести такую подвеску к зависимым можно лишь конструктивно: колеса связаны единой деталью несущей конструкции. Но в работе такая подвеска все же подобна именно независимым.

На фото: Volkswagen Golf '1974–83

Конструкция настолько удобна для массового автомобилестроения, что ее применяют для машин до D класса включительно, а порой используют и в сочетании с ведущим задним мостом. Например, на кроссовере Opel Mokka сзади стоит именно скручиваемая H-образная балка, даже на вариантах с полным приводом.

Секрет подобного успеха прост. Во-первых, конструкция предельно надежна: мощные боковые рычаги связаны мощным торсионом, а к кузову она крепится большими и прочными сайлентблоками. Эти детали служат долго, а сломать их тяжело. И такая конструкция недорога как в изготовлении, так и в эксплуатации.

Кинематика движения колес изначально удачна и может варьироваться в широких пределах путем изменения жесткости креплений, жесткости торсиона, боковых рычагов и их взаимного расположения. К тому же подвеска очень компактна, позволяет разнести амортизаторы максимально широко, что обеспечивает отличные условия их работы. Можно расположить пружины и амортизаторы очень низко и плотно, что увеличивает внутренний объем задней части машины. Из всех типов независимых подвесок для неведущих колес лучшей кинематикой обладают разве что многорычажные конструкции на базе двухрычажных подвесок или стоек МакФерсона, но они значительно более дороги.

Недостатки у такой схемы тоже есть. Эластокинематика Н-образной балки такова, что угловая жесткость балки всегда связана с податливостью подвески в поперечном направлении и нагрузкой. В результате балка всегда избыточно жесткая для ее роли стабилизатора поперечной устойчивости. Неподрессоренные массы у такого типа подвески тоже достаточно высоки, а попытка уменьшить массу балки за счет уменьшения длины продольных рычагов ведет к ухудшению кинематики ее работы и увеличению жесткости связи. И развязать жесткость резинометаллических элементов в продольном и поперечном направлении тоже конструктивно сложно, они будут всегда связаны, ведь это всего два сайлентблока, работающих на кручение и разрыв.

Усложнение конструкции введением реактивной тяги, например, в виде механизма Уатта - ход не новый. Сравнительно недавно его применяли в серийном производстве на Opel Astra J/Chevrolet Cruze, а спортсмены при подготовке машин с Н-образной балкой часто использовали дополнительные реактивные рычаги для улучшения управляемости и контроля кинематики.

Механизм Уатта

Опорные элементы балки стараются ставить под углом к плоскости качения балки: так обеспечивается уменьшение передачи вибраций на кузов при снижении податливости блоков в поперечном направлении и улучшение кинематики. Дополнительные хитрости в виде выноса опорных площадок пружин на внешние кронштейны позволяют обеспечить необходимый угол доворота колес под нагрузкой. Но в любом случае этот тип подвески остается конструктивно простым и дешевым. И именно поэтому его применяют столь массово.

А на практике оно как?

Сравнение различных автомобилей с различными типами задней подвески не дает возможности выбрать однозначного лидера. Разумеется, многорычажную подвеску проще наделить и хорошей управляемостью, и высокой плавностью хода в сочетании с высокой нагрузочной способностью. Но вот беда: сравнивая даже авто одного класса, нельзя сделать вывод о том, какая применяется подвеска лишь на основании их ходовых характеристик. Настоящим подарком для любителей выяснить, что лучше, а что хуже, являются машины на платформе MQB: у многих из них в зависимости от мотора в задней подвеске может применяться как балка, так и многорычажная конструкция.

Мой личный опыт показывает, что только серьезное сравнение позволяет выявить нюансы, а в обычной эксплуатации можно заметить лишь несколько другую акустическую картину при проезде неровностей и более явное изменение управляемости с нагрузкой у машин с Н-образной скручиваемой балкой относительно машин с многорычажной подвеской. Слепое сравнение обычно не дает возможности выявить однозначного победителя. А все это говорит о том, что энтузиазм производителей по поводу этого типа подвески на бюджетных автомобилях вполне обоснован: по цене недорогой зависимой подвески вы получаете полноценную независимую с хорошей кинематикой.

Опрос

А у вашего автомобиля какая подвеска?

Всего голосов:

www.kolesa.ru

Самые популярные типы подвесок автомобилей

Подвеска МакФерсона

Подвеска МакФерсона – это пожалуй самый популярный вид автомобильной подвески, основным элементом которой служит амортизаторная стойка. Она была получена путем развития подвески с двойными поперечными рычагами, но в отличие от своих предшественников, МакФерсон имела только один поперечный рычаг снизу. Заменой второго рычага служил шарнир, расположенный высоко под крылом, — крепление на брызговике крыла поворотной стойки. Эта стойка также выполняет работу амортизатора, она скрепляет шарнир с нижним рычагом. Роль растяжки в такой конструкции играет стабилизатор поперечной устойчивости, но также встречаются типы подвесок автомобилей, где используются Г-образные и треугольные рычаги.

Самая распространенная схема подвески легковых машин

Наверно основным параметром подвески МакФерсона является наклон амортизаторной стойки. В процессе корректировки ходовых качеств машины применяется и поперечный, и продольный наклон. Иногда упорным элементом в МакФерсоне может служить торсион вместо пружины. Помимо этого, пружина в такой подвеске не обязательно находится вокруг стойки амортизаторов – в некоторых моделях авто, как показала диагностика подвески автомобиля, сделанная своими руками, амортизаторная стойка, линки, установленные на авто, и пружина могут быть смонтированы отдельно друг от друга.

Энергоемкость и кинематика

Так же как и торсионная подвеска автомобиля МакФерсон уступает подвеске на двойных рычагах разве что в параметрах кинематики (из-за весомого изменения развала колес во время хода отбоя и сжатия). Она занимает больше места по высоте, ощутимо передает вибрации и шумы на кузов и сложна в ремонте, так как приходится проводить демонтаж всей стойки.

Но подвеска МакФерсона выигрывает в цене и технологичности в производстве, имеет маленькую массу, что, несомненно, важно для современного автомобилестроения. Такая подвеска может быть вмонтирована в машину своими руками и в домашних условиях. Конструкция не особо сложная, опытный водитель должен справиться.

Двухрычажная подвеска

Этот тип подвески автомобиля состоит из двух, как правило, треугольных рычагов, один из которых шарнирно подсоединен к раме, либо к подрамнику, а второй опирается на кузов. Упругий элемент находится между двумя рычагами. Его задача – гасить колебания. Также в состав упругого элемента входят телескопический амортизатор и пружина, установленная вертикально. Устройство автомобиля, а именно передней его подвески имеет конструктивные особенности, от которых зависит поведение машины на дороге. Наверно самым важным моментом является расположение А-образных рычагов и их длина.

Особенности конструкции

Конструктора автомобилей редко применяют короткие рычаги с одинаковой длиной, ведь при соприкосновении колес с неровностью на дороге произойдет не только вертикальный импульс, но и импульс по горизонтали. А это значит, что движение будет изменяться случайным образом, и управлять автомобилем будет крайне затруднительно. Конечно же, назначение подвески автомобиля – сохранять управляемость и плавность передвижения даже по самому разному покрытию. Теперь поговорим о плюсах и минусах данной системы.

Если сравнивать двухрычажную подвеску с популярной амортизаторной стойкой МакФерсона, то она обладает ощутимыми преимуществами: во-первых, акустический комфорт в салоне автомобиля выше, во-вторых, кузов меньше подвержен неровностям дороги из-за подрамника. Эта информация пригодится студентам автомобильных техникумов, если им понадобится сделать реферат на тему: как устроена подвеска автомобиля.

Естественно, что без недостатков тоже не обойтись: двухрычажная подвеска дороже МакФерсона не только в ремонте, но и в изготовлении. Также она требует более сложных решений кузова с деформируемыми областями, чтобы обеспечить необходимую безопасность для пассажиров и водителя.

Схема двухрычажки

Многорычажная подвеска

Многорычажная подвеска похожа на независимую двухрычажную подвеску на двойных рычагах, где каждый рычаг разделен на два самостоятельных звена. Каждое звено и рычаг контролирует конкретный аспект поведения колеса, к примеру, его смену развала или поперечного перемещения. Обычно звенья сконструированы так, что не влияют на работу друг другу, но встречаются модели подвесок, где им придается определенная форма.

Это делается для того, чтобы освободить место, которое необходимо для интерьера кузова, либо других особенностей конструкции. Вы можете увидеть пример того, как устроена нестандартная подвеска автомобиля, фото см. ниже.

Многорычажка Lamborghini Aventador

Процесс проектирования такой подвески достаточно сложен, и может выполняться только при помощи компьютера. Также она дорога в производстве и ремонте. Это были «отрицательные» стороны, хотя их сложно назвать проблемными. Многрычажка подойдет для всех пассажиров. Большое количество шарниров, звеньев и сайлент-блоков отлично смягчают удары при резкой встрече с препятствием.

Благодаря этим же мощным сайлент-блокам значительно увеличивается изоляция шума, что делает поездку более комфортной. Касаемо подвески, вы сможете ознакомиться с информацией о том, как поднять подвеску автомобиля, как сделать ее более спортивной и многое другое вы найдете на нашем сайте.

Задняя зависимая и независимая подвеска

Независимая система

Независимые подвески устроены так, что колеса одной и той же оси могут вращаться независимо друг от друга. К примеру, когда правое наехало на бугорок, левое, не вздрогнув, продолжает свой путь по траектории. В этом-то и вся соль: водители, чьи автомобили оборудованы независимыми подвесками, комфортнее чувствуют себя на дороге. Они легче в контроле и безопаснее, особенно это касается высоких скоростей. Опять же, все зависит от качества. Если это передняя подвеска, например, автомобиля таврия, то, скорее всего, вам придется раз в два года, а то и каждый год, заниматься ее профилактикой и ремонтом.

Зависимая система

Теперь о зависимых подвесках. Обычно они представляют собой балку-мост. Колеса будто посажены на единую ось, которая управляет ими во время движения. Если в случае с независимой подвеской колеса живут своей жизнью, то здесь придется платить за одну кочку всеми колесами. Наверно это главный минус такой подвески. Основным же плюсом является ее «неубиваемость». Ведь недаром американские инженеры говорили, что в машине не ломается только та деталь, которой нет.

avtopolza.ru

Виды подвески



По своей конструкции подвеска МакФерсон является развитием подвески на двойных поперечных рычагах, в которой верхний поперечный рычаг заменен на амортизаторную стойку. Благодаря компактности конструкции подвеска McPherson широко используется на переднеприводных легковых автомобилях, так как позволяет поперечно разместить двигатель, коробку передач и другое навесное оборудование в подкапотном пространстве. Основное преимущество данного типа подвески -  простота конструкции, а также большой ход подвески, препятствующий пробоям. Вместе с тем, конструктивные особенности подвески (шарнирное крепление амортизаторной стойки, большой ход) приводят к значительному изменению развала колес (угла наклона колеса к вертикальной плоскости). В повороте развал уходит в плюс, колесо как бы подворачивается под машину, в связи чем резко ухудшается способность автомобиля проходить поворот на большой скорости. Это основной минус подвески Макферсон, именно поэтому данный тип подвески не применяется на спортивных автомобилях и автомобилях премиум-класса.

Подвеска МакФерсон имеет следующее устройство:

1. пружина

2. стойка амортизатора

3. тяга стабилизатора поперечной устойчивости

4. поперечный рычаг с шаровой опорой

5. подрамник

6. поворотный кулак

Подвеска крепится к кузову через подрамник, который является несущей конструкцией. Он жестко крепится к кузову либо через сайлентблоки,чтобы снизить вибрации передающиеся на кузов. Сбоку к подрамника крепятся два треугольных поперечных рычага, которые через шаровое соединение соединяются с поворотным кулаком. Поворотный кулак осуществляет поворот колеса за счет рулевой тяги которая крепится к нему сбоку. Непосредственно к рулевому кулаку крепятся амортизаторы с установленными на них пружинами. К амортизаторам через шаровые соединения подходят две тяги от амортизатора поперечнойустойчивости, которые отвечает за поперечную устойчивость. Как видите устройство подвески достаточно простое, чтобы описать его в 3 строчки.

Плюсы и минусы

Плюсы

+ низкая стоиомость

+ легко обслуживается

+ компактность

Минусы

- Большая нагрузка на кузов в местах крепления

- Плохая управляемость в поворотах

- Передача шумов дорожного покрытия на кузов

Видео работы подвески Макферсон:

 http://www.youtube.com/watch?v=I7XJO3F476M

К сожалению до сих пор достоверно не известно, кто первый изобрел двухрычажную подвеску, впервые она появилась в начале 30-х годов на автомобилях марки Packard. Эта компания базировалась в сердце американского автомобилестроения городе - Детройт. Первый автомобиль марки Пакард сошел с конвейера в 1899 году, последний был построен в 1958. После 30-ых годов множество американских автомобилей стало оснащаться двухрычажной подвеской, чего нелья сказать о Европе, т.к. из-за размеров автомобиля не хватало места для размещения такой подвески. С тех прошло много времени и сейчас подвеска на двойных поперечных рычагах считается идеальным видом независимой подвески. Из-за своих конструктивных особенностей она обеспечивает лучший контроль за положением колеса относительно дороги, ведь двойные рычаги всегда держат колесо перпендикулярно дороге, по этой причине управляемость таких автомобилей гораздо лучше.

Двухрычажная подвеска может применяться на передней и задней оси автомобиля. Подвеска используется в качестве передней подвески на многих спортивных автомобилях, седанах представительского и бизнес класса, а также на болидах формулы один.

Устройство двухрычажной подвески:



1. верхний поперечный рычаг
2. амортизатор
3. пружина
4. приводной вал
5. рулевая тяга
6. нижний поперечный рычаг

Конструкция подвески на двойных поперечных рычагах включает два поперечных рычага, пружину и амортизатор.

Рычаг может иметь Y-образную или U-образную форму. В отличии от Макферсона, тут два рычага, каждый из рычагов крепится к кузову через сайлентблоки и к поворотному кулаку через шаровое соединение.Верхний рычаг, как правило, имеет меньшую длину, что дает отрицательный угол развала колеса при сжатии и положительный – при растяжении (отбое). Данное свойство придает дополнительную устойчивость автомобилю при прохождении поворотов, оставляя колесо перпендикулярным дороге независимо от положения кузова.

Плюсы и минусы

Плюсы

+ перпендикулярное положение колеса относительно дороги в поворотах

+ сопротивление клевкам

+ улучшенная управляемость

Минусы

- большой размер

- стоимость

- трудоемкое обслуживание

Видео работы двухрычажной подвески



Дальнейшее развитие двухрычажной подвески. Это самая распространенная подвеска на задней оси на сегодняшний момент. Это вызвано тем что при использовании двухрычажной подвески при торможении или сбросе газа (на заднеприводных автомобилях) происходит изменение угла схождение задних колес. Т.к. подвеска крепится к подрамнику через сайлент блоки, которые при торможении деформируются и задние колеса начинают смотреть наружу. В этом явлении казалось бы ничего страшного, но представьте что вы перебрали со скоростью в повороте и решили прибегнуть к торможению, тормозить в поворте сама по себе уже не очень хорошая идея. А тут еще и внешнее нагруженное колесо начинает смотреть наружу поворота, автомобиль очень быстро приобретает избыточную поворачиваемость и последствия могут быть самыми печальными. Можно предотвратить данное явление заменив сайлент блоки на шарнирные соединения, но тогда очень сильно пострадает комфорт, ведь никому не хочется стучать зубами на кочках. Поэтому инженеры пошли другим путем.

Первым автомобилем который был лишен этих недостатков стал Porsche 928, в задней подвеске применялась классическая двухрычажная схема, но с небольшими изменениями, к нижним поперечным рычагам присоединили направленные вперед короткие вспомогательные тяги, это помогло избежать избыточной поворачиваемости. В результате, Порш отлично и безопасно рулился. Следующим автомобилем с многорычажной подвеской стал Mercedes-Benz 190 (модель W 201). В подвеске работала пространственная конструкция из 5 рычагов, которая практически полностью убирала негативное влияние сайлентблоков на поведение колеса во время торможения в повороте.

На сегодняшний день все автоконцерны имеют свои конструкции многорычажных подвесок, но общий принцип везде один и тот же. На рисунке ниже подвеска автомобиля Volkswagen Golf V.

1. подрамник

2. стабилизатор поперечной устойчивости

3. опора амортизатора

4. амортизатор

5. задний нижний поперечный рычаг

6. тяга стабилизатора поперечной устойчивости

7. продольный рычаг

8. пружина

9. передний нижний поперечный рычаг

10. задний нижний поперечный рычаг



Плюсы и минусы

Плюсы

+  положительное схождение колес в повороте

+ уменьшение влияния эластокинематики

+ улучшенный комфорт и управляемость

Минусы

- стоимость

- трудоемкое обслуживание и настройка





Наша подвеска DGR прекрасно работает во всех трех конструкциях. Чтобы купить подвеску DGR нажмите сюда.

{jcomments on}









www.forgeauto.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
