Как выставить зажигание на зил 131: Установка зажигания ЗИЛ-131

Занятие №5 «Проверка и установка зажигания на двигателе ЗиЛ-131».

Время: 2 часа.

Вид занятия: практическое.

Место: класс ГРД.

Инструмент и приспособления:

• ключи гаечные 10,12,14 мм;

• ключ торцовый свечной 22 мм;

• пусковая рукоятка двигателя;

• контрольная лампа.

1. Проверка установки зажигания.

   1. В движении.

ТУ на проверку:

1. Двигатель прогрет предварительным пробегом до температуры охлаждающей жидкости 80-90С.

2. Автомобиль загружен не менее 3000кг груза.

3. Движение осуществляется на горизонтальном участке пути с твердым покрытием на прямой (пятой) передаче и высшей (второй) передаче в раздаточной коробке.

   С установившейся скоростью 30км/ч.

Порядок проверки:

Резко нажать до отказа на педаль управления дроссельными заслонками и, прислушиваясь к работе двигателя, довести скорость до 50км/ч.

Если зажигание установлено правильно, при разгоне будут прослушиваться легкие детонационные стуки, исчезающие при скорости 40-45км/ч.

а). при сильной детонации стрелку октан-корректора следует переместить в сторо-

ну знака «-», уменьшая угол опережения зажигания

б). при отсутствии детонации стрелку октан-корректора следует переместить в сто-

рону знака «+», увеличивая угол опережения зажигания.

2. На месте

— Контактная система

1. Снять крышку распределителя (при экранированном элек­трооборудовании предварительно снять экран).

Рис. 17 Проверка размыкания контактов контрольной лампой

2. Подключить контрольную лампу (рис. 17) между подвижным контактом прерывателя и «массой» или установить провод высоко­го напряжения, идущий от катушки зажигания, на расстоянии 2— 3 мм от «массы».

3. Включить зажигание и провернуть пусковой рукояткой ко­ленчатый вал двигателя до момента загорания контрольной лам­пы или до проскакивания искры между проводом высокого напря­жения и «массой» (бегунок должен быть направлен в сторону цифры «I» на крышке распределителя, т. е. к выводному гнезду провода 1-го цилиндра на распределителе).

4. Убедиться, что сверление на шкиве коленчатого вала сов­мещено с риской, обозначенной цифрой «9», указателя (рис. 18).

— Транзисторная система

1. Снять экран и крышку распределителя.

2. Провернуть пусковой рукояткой коленчатый вал двигателя до совмещения красных меток, имеющихся на роторе и статоре распределителя.

3. Убедиться, что бегунок направлен в сторону выводного гнезда провода 1-го цилиндра на распределителе. Сверление на шкиве коленчатого вала при этом должно быть совмещено с рис­кой, обозначенной цифрой «б» (рис. 18), на указателе установки момента зажигания.

В случае несовпадения сверления, имеющегося в шкиве колен­чатого вала с рисками «9» или «б» на указателе установки мо­мента зажигания, выполнить установку зажигания.

2. Установка зажигания (частичная установка).

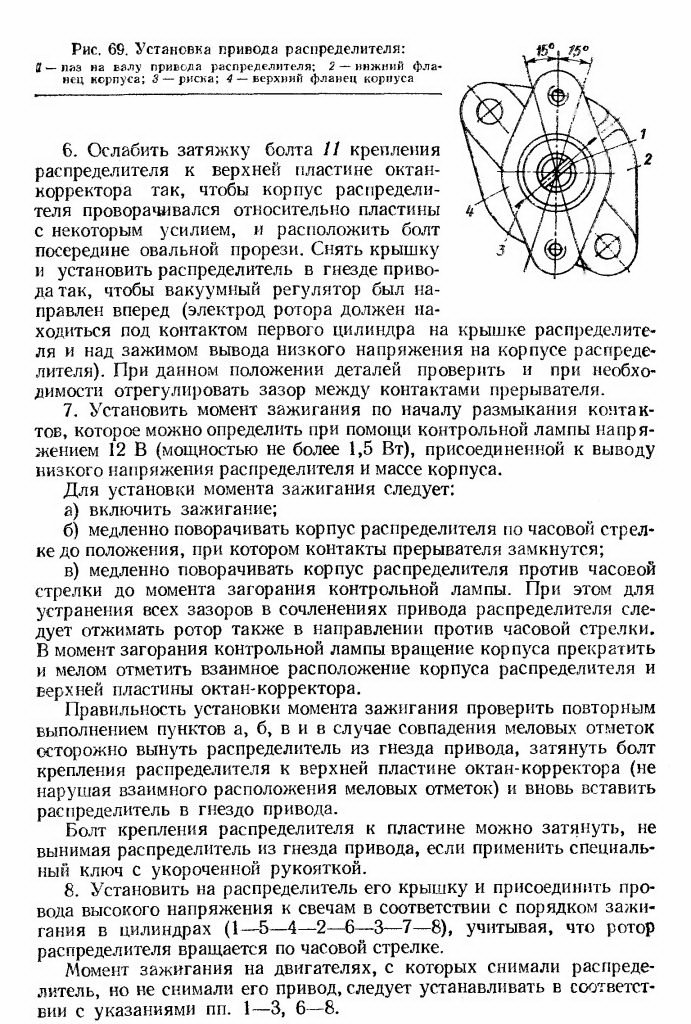

1. Установить поршень 1-го цилиндра на такте сжатия за 9° до ВМТ в контактной системе (за 6° до ВМТ в транзисторной бесконтактной системе) зажигания, для чего провернуть пусковой рукояткой коленчатый вал двигателя на два оборота до момента совмещения сверления в шкиве коленчатого вала с риской, обо­значенной цифрой «9» (риской «б»), указателя установки момен­та зажигания

Рис. 18 Установка поршня 1-ого цилиндра в ВМТ.

2. Проверить и при необходимости отрегулировать зазор 0,3— 0,4 мм между контактами прерывателя в контактной системе за­жигания.

3. Совместить указательную стрелку с риской цифры «О» пла­стин октан-корректора.

Рис. 19 Регулировка зазора между контактами распределителя зажигания:

1 – стойка неподвижного контакта распределителя; 2 – стопорный винт крепления стойки неподвижного контакта; 3 – щуп пластинчатый; 4 – регулировочный эксцентриковый винт.

4. Расположить бегунок распределителя в сторону выводного гнезда «I» крышки, а октан-корректор вверх. Вставить распреде­литель в гнездо привода и закрепить его.

5. Ослабить болт крепления к корпусу распределителя пла­стин октан-корректора, включить зажигание и медленно повер­нуть корпус распределителя против хода часовой стрелки до мо­мента загорания контрольной лампы или проскакивания искры между центральным проводом высокого напряжения, идущего от катушки зажигания, и «массой» у контактной системы зажигания (совмещения красных меток ротора и статора у транзисторной системы зажигания).

6. Закрепить болт крепления к корпусу распределителя пла­стин октан-корректора, не нарушая положения корпуса распре­делителя.

7. Проверить правильность установки зажигания на месте.

8. Установить крышку распределителя (и экран в экрани­рованной системе), проверить соответствие установки проводов в крышке порядку работы цилиндров (1—5—4—2—6—3—7—8).

9. Проверить в движении (как указано выше) правильность установки зажигания. При необходимости откорректировать с помощью октан-корректора. Для уменьшения угла опережения зажигания (сильная детонация) стрелку октан-корректора сме­стить в сторону знака «минус», для увеличения угла опережения зажигания (отсутствует детонация) стрелку октан-корректора сместить в сторону знака «плюс».

* Прежде чем искать причину неисправности в системах смазки и охлажде­ния, убедитесь в исправности манометра и термометра.

Зил 131 хлопки в глушитель

Основными, наиболее часто встречающимися причинами неисправности являются проблемы с фазами газораспределения, системами подачи топлива или зажигания.

Хлопки могут возникать при различных режимах работы силовой установки, а именно:

• При запуске силовой установки;

• На холостом ходу;

• На переходных режимах;

• При сбросе газа.

Почему «стреляет» глушитель?

Основная причина – это несгоревшее топливо, попавшее в глушитель и воспламенившееся в нем. Громкость «выстрела», будет тем сильнее, чем больше топлива скопилось в выхлопной трубе.

Попадание топлива в выпускную систему вызвано следующим:

• Неисправность элементов топливной системы;

• Сбой фаз газораспределения;

• Нарушение зазоров клапанов;

• Образование нагара на тарелках выпускных клапанов или седлах клапанов;

• Зависание или прогар выпускного клапана;

Система питания

Неисправности топливной системы выражены в неправильной дозировке смеси карбюратором из-за загрязнения жиклеров, повышенного уровня топлива в поплавковой камере, что вызывает переобогащение топливной смеси и как следствие ее неполное сгорание. При этом часть несгоревшего топлива попадает в выпускной коллектор на такте выпуска.

Богатая смесь может образоваться и при неисправности форсунок инжектора, выдающих не дозированную порцию бензина, часть которого не сгорая попадает также в глушитель.
Обогащению топлива способствует и забитый воздушный фильтр, когда он уже не в состоянии пропускать необходимое для формирования смеси количество воздуха.

При нарушении фаз газораспределения выпускные клапана открываются ранее положенного момента и часть несгоревшего топлива выталкивается в систему выхлопа.

Клапанный механизм

При уменьшении предписанного зазора клапан не может плотно «сесть» в седло и часть смеси прорывается в глушитель, то же самое наблюдается и при образовании нагара на частях клапана, а также при его зависании в направляющей втулке.

При прогаре тарелки выпускного клапана появляется не плотность в соединении и во время такта сжатия часть топлива также выталкивается в глушитель.

Система зажигания

Позднее зажигание также является причиной появления хлопков в глушителе. Это вызвано тем, что смесь уже сжата и поршень начинает обратный ход и только тогда проскакивает искра, что ведет к неполному сгоранию топлива, часть которого попадает в глушитель, где воспламеняется и сгорает в виде громкого хлопка.

Позднее зажигание не только провоцирует выстрелы в системе отработавших газов, нарушая целостность ее элементов, но и способствует прогару тарелок выпускных клапанов, что потребует в дальнейшем ремонта двигателя.

Топливо может не полностью сгорать и из-за пропусков зажигания в отдельных цилиндрах, либо слабой искры, что в свою очередь связано с неисправностью трамблера, модуля зажигания, высоковольтных проводов или свечей.

Инжекторные двигатели

Возникновение выстрелов в глушителе у моторов с инжектором вызвано, помимо перечисленных выше причин, еще и сбоем работы различных датчиков. Так работой мотора управляет электронный блок, принимающий информацию от датчиков, неисправность которых приводит к ошибкам в управлении и неправильному образованию топливной смеси, вызывая ее переобогащение.

Неисправный датчик детонации, может провоцировать появление позднего зажигания.

Двигатели, оснащенные газовой установкой

Выстрелы в системе выпуска на моторах, работающих на газе вызваны следующими причинами:

• Неисправность газового редуктора, грязный воздушный фильтр, что ведет к обогащению газовой смеси, ее неполному сгоранию, часть которой попадает в глушитель, где сгорает в виде хлопка;

Дополнительные причины

Помимо перечисленных выше существуют еще несколько причин появления хлопков в глушителе, например:

• Неправильно установленные провода на свечи;

• Подсос воздуха через впускной коллектор;

• Не герметичность между элементами выхлопной системы;

• Нарушение зазора между контактами в трамблере.

Меры по устранению неисправности

В первую очередь необходимо проверить целостность и надежность соединения всех элементов системы выпуска отработавших газов. Не герметичность соединений способствует появлению выстрелов при сбросе газа или при движении с горы в момент торможения двигателем.

Необходимо также отрегулировать зазоры в клапанах, проверить компрессию в цилиндрах двигателя, промыть и настроить карбюратор, систему впрыска на инжекторных двигателях, проверить фазы газораспределения, а также установку момента зажигания. Установить новый воздушный фильтр.

Возможные последствия хлопков в системе выпуска

Если продолжать эксплуатировать автомобиль с подобной неисправностью, то это может вызвать следующие последствия:

• Появление трещин или разрыв «бочки» резонатора или глушителя;

Хлопки в глушитель при пуске мотора, при нажатии и сбросе газа, на холостом ходу или при торможении двигателем — распространенные явления, с которыми сталкиваются многие автовладельцы.

Подобная проблема может свидетельствовать о неисправности двигателя, проблемах в настройке зажигания или сбоях в работе ГРМ.

При выявлении поломки важно устранить ее во избежание еще более серьезных проблем.

В статье рассмотрены основные причины хлопков в глушитель, характерные для большинства марок автомобилей. Затем мы более подробно остановимся на моделях ВАЗ 2106, ВАЗ 2109 ВАЗ 2114, ВАЗ 2115 инжектор, УАЗ, ГАЗель и машинах с двигателями ЗМЗ 402 .

Когда происходит выстрел в глушитель

Главной причины «стрельбы» в глушитель можно назвать неполное сжигание рабочей смеси в камере сгорания.

Далее топливно-воздушный состав взрывается внутри впускного механизма по причине нагревания до высоких температур. В итоге возникает странный звук, похожий на хлопок.

Такая неисправность может проявиться в любых моторах — с инжектором и карбюратором, вне зависимости от типа применяемого топлива. Одной из причин считается несовпадение фаз механизма ГРМ.

Но это только одна из вариантов. Для выявления и устранения неисправности может потребоваться комплекс работ.

Может ли хлопок в глушитель повредить двигатель

Выстрелы в выхлопной системе считаются последствием сбоев в регулировке двигателя и нарушением его настроек.

Это указывает на необходимость проверки трех систем — зажигания, ГРМ и подачи топлива.

Если затянуть с ремонтом, высок риск повреждения двигателя.

Несвоевременное восстановление может привести к нарушению целостности клапанов, сбою в работе системы выхлопа и даже возгоранию авто.

Единственный положительный момент «чихания» — возможность заранее обнаружить неисправность и принять меры.

В процессе ремонта часто необходима комплексная проверка ДВС, проведение регулировок и установка новых расходных материалов.

Проверяем карбюратор и воздушный фильтр

Разобраться, почему появляются выстрелы в глушителе, удается не всегда. Первое предположение, которые выдвигают автовладельцы — нарушение работы ГРМ. Но причины могут быть в другом.

Перед началом работ и проверкой двигателя стоит понять принципы такого явления.

Взрыв в выхлопной трубе — свидетельство сгорания топливной смеси вне камеры сгорания.

Первое, с чего стоит начать — проверить состояние и правильность настройки карбюратора, а также воздушного фильтра.

Практика показывает, что слишком богатая топливная смесь сгорает не полностью, а ее остатки оказываются в коллекторе выпуска, а после — в глушителе.

Имеющейся температуры в тракте достаточно, чтобы готовая смесь загорелась с появлением характерного хлопка.

В таких случаях рекомендуется:

• Демонтировать воздушный фильтр и заменить внутренний элемент, обеспечивающий фильтрацию.
• Проверить регулировку подачи горючего в карбюраторе.

Влияние теплового зазора на хлопки в двигателе

При появлении сбоев в работе мотора и первых взрывов в глушителе автовладельцы проводят испытания авто при различных нагрузках.

Так, появление хлопков при любых оборотах (высоких, средних и низких) может свидетельствовать о сбоях в регулировке теплового зазора клапанов ГБЦ.

Решение — разборка мотора и применение инструмента для настройки. После выполнения проверки можно делать выводы о причинах проблемы.

Кулачки и толкатели распредвала в месте касания к стержню клапана должны иметь небольшой зазор.

После нагрева металлические детали увеличиваются в размерах, а зазор уменьшается.

Если регулировка сделана правильно, клапана полностью закрывают просвет, а при нарушении этого параметра остается щель, через которую происходит выход смеси в коллектор выпуска.

Итог — воспламенение несгоревшего в двигателе горючего. Для «лечения» хлопков требуется подрегулировать зазор клапанов ГБЦ.

Угол опережения зажигания

Теперь разберемся как влияет позднее зажигание.

Еще одна причина того, что горючее взрывается в глушителе, связана с проблемами в зажигании.

Чтобы подтвердить или исключить это предположение, требуется проверить правильность установки угла опережения в системе зажигания. Если последнее настроено с запозданием, выстрелов не избежать.

Это связано с тем, что искра срабатывает с задержкой, уже в момент открытия выпускного клапана. В итоге определенный объем горючего оказывается в коллекторе.

Если игнорировать проблему, высок риск прогорания клапанов и выхлопной трубы.

Если с зажиганием проблем нет, и оно настроено правильно, выстрелы все равно проявляются в момент пуска или движения.

Причины могут быть следующие:

• Слабая искра;
• Плохие контакты проводов;
• Неисправность в тумблере или контактной группе.

Одна из причин ухудшения качества искры — проблема со свечами, поэтому нужно поочередно выкрутить каждую из них и проверить качество контактов.

В глушителе еще может стрелять из-за неправильно выбранного калильного числа свечи зажигания.

Проверяем свечные провода

В процессе обслуживания машины автовладельцы часто вынуждены снимать высоковольтные провода для скручивания и проверки свечей.

Впоследствии изделия могут быть надеты на место без проверки правильности подключения.

Такой подход опасен, ведь перепутанные провода приводят к неприятным последствиям — нестабильности работы мотора и хлопкам.

Если при первой попытке пуска двигателя появились выстрелы в глушителе, это повод проверить правильность расположения шнуров.

Проскользнул ремень ГРМ

Если начинает стрелять в выхлопной системе, нельзя отметать проблемы с ремнем ГРМ.

Как отмечалось, одной из причин подобной неисправности являются сбои в работе газораспределительного механизма.

В итоге клапан выпуска открывается раньше, чем горючее успевает сгореть, а оставшееся топливо догорает уже в выхлопной трубе.

Вероятная причина подобных сбоев — растягивание и проскальзывание ремня ГРМ.

Если выстрелы в глушителе возникают только на прогретом двигателе, а на холодном нет, можно с уверенностью говорить о проблемах в ГРМ.

Стреляет в глушитель при сбросе газа

Еще одна ситуация, когда хлопки появляются в момент сброса педали газа. Как проявляет себя неисправность?

На холостых оборотах и в момент нажатия на педаль газа двигатель работает нормально, но достаточно отпустить педаль, и в области глушителя слышны взрывы.

Мотор в этом случае продолжает работать и не глохнет, а тяга остается на высоком уровне. Единственное, что меняется — «плавает» ХХ. Как быть в такой ситуации?

Главная причина — сжигание горючей смеси вне цилиндра, а вызвано это следующим:

• Низким качеством распылителей, которые не разбрызгивают топливо, а направляют в камеру сгорания струю.
• Низкий уровень кислорода в топливе. При этом бензин сгорает не полностью. В такой ситуации важно контролировать расход горючего. Если он вырос, требуется поменять воздушный фильтр и проверить работоспособность воздушной заслонки.
• Выставлена чрезмерная подача топлива.

Существует еще одна теория. В случае резкого нажатия на газ включается ускорительный насос, который обогащает смесь до необходимого уровня.

Пропуски зажигания на повышенных оборотах уже не контролируются, а топливо сгорает не полностью (его остаток дожигается в трубе).

Специалисты на СТО заявляют, что причиной могут быть форсунки (повышенная производительность), рост давления в топливной рампе или позднее зажигание.

Последняя неисправность часто вызвана выходом из строя или «усталостью» датчика детонации. В практике известны случаи, когда контролирующее устройство выходит из строя из-за постоянного шума в моторном отсеке.

В наиболее сложных случаях обычной диагностикой не обойтись — желательно обратиться к специалистам на СТО и пройти полную проверку на специальном оборудовании, в том числе с помощью осциллографа.

Не заводится машина

Еще одна проблема, с которой сталкиваются автовладельцы — выстрелы в глушителе в момент пуска.

Ситуация выглядит следующим образом. Водитель пытается завести машину, заводки не происходит, но появляются негромкие выстрелы в системы выхлопа.

Если ничего не предпринимать, следующая попытка может оказаться фатальной для глушителя — высок риск его повреждения из-за взрыва.

В такой ситуации стоит:

• Осмотреть и заменить свечи в случае загрязнения электродов.
• Оценить состояние ремня ГРМ и при необходимости подтянуть его или поменять.
• Проверить датчик положения коленвала и поменять его (в случае выхода из строя).
• Измерить давление в топливной магистрали. Если оно ниже трех, требуется замена насоса.
• Проверить компрессию в моторе. Одна из причин того, что стреляет в глушителе — залегание колец. Одним из вариантов является слив масла и наполнение цилиндров керосином. После этого необходимо скрутить свечи и покрутить стартером. Машина должна отстояться, далее сливается керосин и заливается масло. Теперь можно снова пробовать завести мотор.
• Отключить датчик ДТОЖ и пустить двигатель с отключенным устройством. Такое действие позволяет более точно определить причину.

Хлопки в инжекторе — причины

Бытует мнение, что выстрелы в глушителе — проблема только карбюраторных моторов. Это не так.

Инжектор также не идеален, а причиной «стрельбы» может быть неисправности в цепи зажигания или в тепловом зазоре клапанов.

Кроме того, возможно нарушение контактов датчиков, ведь при такой поломке на устройство управления подаются ошибочные данные, и ЭБУ неправильно распоряжается топливом.

Для определения причины необходима подробная диагностика машины.

Как быть, если стреляет в глушителе инжекторного мотора? Мастера на СТО уверяют, что в такой ситуации важно обращаться к специалистам.

В противном случае высок риск повреждения двигателя или глушителя.

Если говорить о наиболее распространенных причинах неисправности, проблема может скрываться в растягивании ремня или перескакивании зуба.

Хлопки в глушители при ГБО

После установки ГБО автовладельцы могут столкнуться со «стрельбой» в выхлопной системе.

Главная причина — сбои в подаче газа, что вызвано неправильной настройкой редуктора или загрязнением воздушного фильтра.

Кроме того, причиной неисправности может быть выход из строя ДПКВ, поэтому его также стоит проверить. В итоге смесь получается слишком «бедной» или «богатой».

Как и в случае с бензиновым мотором, взрывы несгоревшего газа могут стать причиной ряда неисправностей — повреждения воздушного фильтра, выхода из строя ДМРВ, разрыва глушителя и разрушения клапанов мотора.

В наиболее сложных случаях возможно возгорание горючего под капотом.

Чтобы исключить проблемы в процессе монтажа ГБО важно точно настроить систему зажигания и поддерживать ее в идеальном состоянии.

Перед установкой газобаллонного оборудования система зажигания должна быть настроена. Ключевое значение имеет состояние воздушного фильтра, который рекомендуется обновлять с учетом рекомендаций производителя.

Также после монтажа ГБО требуется выставить правильный угол опережения с помощью специального октан — корректора.

Как поступить, если уже стреляет в глушителе? В такой ситуации стоит сделать три шага:

• Подрегулировать клапана;
• Провести регулировку зажигания;
• Выполнить профилактические мероприятия по отношению к редуктору.

Разберем ситуации для различных авто

Теперь рассмотрим причины неисправности применительно к определенным моделям авто:

ВАЗ 2106, ВАЗ 2109.

И другие представители отечественного автопрома подвержены появлению выстрелов в глушителе. Частой причиной является нарушение настройки в системе зажигания.

Искра срабатывает, но с опозданием, в момент открытия клапана выпуска, а не в момент наибольшего сжатия.

Итог — часть горючей смеси оказывается в коллекторе.

Причины могут быть следующие:

• Неправильная регулировка угла опережения;
• Выход из строя модуля зажигания;
• Слабая искра;
• Ошибочная установка проводов на свечи зажигания;
• Сбои в настройках ГРМ;
• Растягивание и проскальзывание ремня в системе ГРМ.

Если выстрелы в глушителе появляются в момент нажатия газа в машинах ВАЗ 2106 и ВАЗ 2109 (на низких оборотах), причиной может быть нарушение зазора клапанов.

При его отсутствии часть горючего оказывается в коллекторе, и рассматриваемые последствия становятся неизбежны. Решением проблемы является замена клапанов или их настройка.

Для автомобилей рассматриваемых марок с инжектором такая проблема также характерна, но появляется она реже.

Распространенная причина — сбой в работе фаз ГРМ, неправильная настройка зажигания или сбой теплового зазора.

Здесь рекомендуется проверить правильность работы датчиков и качество контактных соединений.

Если эти элементы функционируют некорректно, то система ЭБУ не сможет правильно распределить горючее.

Для выявления такой проблемы рекомендуется обратиться на СТО к специалистам.

ВАЗ 2114, ВАЗ 2115, инжектор.

Почему стреляет в глушитель, а двигатель не заводится? При выявлении поломки рекомендуется начать со свечей, выполнить их продувку путем прокручивания стартера и срабатывания газа до пола.

Следующий шаг — проверка работоспособности ДПКВ. Алгоритм следующий:

• Демонтировать устройство и выполнить его внешний осмотр. Подозрение должно вызвать повреждение корпуса, сердечника, датчика или контактной колодки. Места соединения проводов должны быть чистыми. Если на контактах имеются загрязнения, их можно удалить с помощью спирто-бензиновой смеси. Результатом работы должна быть полная очистка от грязи и пыли.
• Проверить активное сопротивление ДПКВ. Измерения производятся между первым и вторым контактом на колодке датчика. Для измерений можно использовать специальный вольтметр или мультиметр. Оптимальное сопротивление 550-700 Ом. Проверку желательно делать при комнатной температуре (20-22 градуса Цельсия). При определении итогового результата важно учесть погрешность прибора.
• Измерить индуктивность обмотки между теми же контактами. Она должна быть 250-420 мГн.
• Убедиться, что изоляция между выводами и сердечником устройства находится на оптимальном уровне. Для измерения применяется мегаомметр на 500 В. Номинальное сопротивление — около 20 Мом.

В процессе торможения мотором ЗМЗ 402 слышны выстрелы в глушителе.

В такой ситуации стоит начать проверки зажигания и обратить внимание на трамблер. Можно пролезть через дырку последнего и подогнуть усы, что увеличит натяжение пружин.

Проблема может возникнуть в случае долгого стояния машины на улице. Здесь стоит сделать следующее:

• Проверить контактный прерыватель — убедиться в нормальном зазоре между контактами и их чистоте.
• При наличии электронного коммутатора на машине стоит выполнить его проверку. Если имеются подозрения на поломку устройства, стоит поставить заведомо исправный прибор.
• Проверить распределитель на наличие влаги, которая при длительной стоянке может скопиться под крышкой.
• Убедиться в целостности проводов. При наличии подозрений на их повреждение стоит поставить силиконовую коммутацию.

Некоторые автовладельцы «грешат» на карбюратор, но в двигателях ЗМЗ 402 он редко является причиной «стрельбы».

Чаще всего речь идет о пропусках воспламенения, поэтому отдельное внимание должно уделяться системе зажигания.

Одна из вероятных причин — загрязнение контактов прерывателя. После их очистки проблема должна устраниться.

Почему стреляет в глушитель на УАЗ?

Владельцы автомобилей Ульяновского завода также сталкиваются с проблемой выстрелов в процессе пуска и движения авто.

Причины могут быть в следующем:

• Раннее зажигание;
• Нарушение работы трамблера;
• Повышенный люфт бегунка;
• Большой зазор клапанов или их прогорание.

Из перечисленных причин наиболее распространенными являются проблемы с зажиганием.

Существует еще одно предположение — неисправности свечей из-за образования водяного конденсата на высоковольтных проводах или под крышкой трамблера.

Искра пробивает в «землю», а топливо заливает электроды. В такой ситуации необходимо поменять свечи зажигания, крышку трамблера и провода. В 90% случаев проблема решается, и мотор работает без проблем.

Если двигатель нормально работает на холодную при натянутом подсосе, это свидетельствует об отсутствии провалов.

Возможны случаи, когда машина «чихает» при остановке. Здесь можно сделать вывод о сбоях в работе системы ХХ, а также провалах в переходной системе.

Возможны еще две причины:

• Уровень топлива снизился к минимуму, и машина плохо тянет даже на подсосе.
• Небольшой ток на катушке зажигания, из-за слабого контакта или наличия добавочного сопротивления.

Почему стреляет в глушитель на автомобилях Газель?

Общая причина одна — топливо сгорает не полностью. Вариантов несколько:

• Смесь слишком богата. Чтобы устранить проблему, необходимо нажать несколько раз на газ во время стоянки.
• Пропуски зажигания. При наличии этой проблемы стрелять в глушителе будет постоянно.
• Позднее зажигание. Здесь дополнительными симптомами будет повышенный расход, перегрев мотора или снижение мощности.

Если хлопки возникают не в момент нажатия на газ, а при его сбрасывании, топливная смесь слишком насыщена кислородом.

Стоит проверить работу октан — корректора, и поменять старые трубки карбюратора на силиконовые аналоги. Часто резиновые изделия повреждаются, и найти неисправность не представляется возможным.

Еще одна вероятная проблема — соскакивание тяги в трамблере. Чтобы проверить этот факт, необходимо снять трубку и ртом создать разрежение.

В этот момент стоит смотреть на трамблер — он должен вращаться, а при отпускании — щелкать.

Итоги

Выше мы разобрали причины, почему стреляет в глушителе, и как действовать в таких ситуациях.

Главное — не игнорировать проблему, а решать ее в максимально сжатые сроки.

В противном случае высок риск повреждения клапанов, глушителя и других элементов, а это чревато большими расходами и даже риском для жизни.

До того случая, зачем Вы пришли сюда читать эту статью о причинах взрывов в глушителе, Вы наверняка уже не раз слышали такие хлопки от других автомобилей – чаще всего старых развалюх. Этот поразительный хлопок из глушителя обычно сопровождается напуганными и ненавистными взглядами, и для водителя, который ответственен за этот шум, некоторым уровнем стыда за то, что он нарушил спокойную обстановку таким хлопком. Давайте выясним почему двигатель стреляет в глушитель, каковы причины этих хлопков и взрывов и что означают хлопки в глушитель при тех или иных сопутствующих действиях двигателя.

Хлопки из глушителя – что это такое?

Этот оглушительный выстрел исходит из выхлопной трубы Вашего автомобиля. Хлопок может выстрелить в любое время, но, как правило, чаще всего стреляет в глушитель, когда Вы пытаетесь завести двигатель машины или когда Вы убираете ногу с педали газа, и обороты двигателя снижаются. Выстрел происходит, когда несгоревшее топливо выходит из двигателя, но в момент его движения оно где-то возгорается в выхлопной системе автомобиля. Это может произойти и прямо в двигателе или же позже по линии мимо резонатора глушителя. Возгораясь, эта смесь топлива и воздуха стремится расшириться с безумной скоростью, отчего и происходит громкий хлопок в глушителе.

Может ли такой хлопок повредить мой двигатель?

Почти во всех случаях нет никакой конкретной опасности в связи с неприятными последствиями взрывов двигателя в глушитель. Но если в выхлопной системе Вашего автомобиля есть слабые места в виде плохих соединений, прохудившихся стенок глушителя или плохих прокладок, хлопок может довести эти слабые места до необходимости ремонта, потому что вся эта энергия в результате взрыва образует колоссальное давление, которое стремится выйти через самые слабые места.

Почему стреляет в глушитель – все причины хлопков

Есть ряд причин, которые могут привести к тому, что двигатель начинает стрелять в глушитель. Основной принцип тот же – несгоревшее топливо зажигается где-то в выхлопной системе, но причины могут быть самыми разными.

1. Плохо отрегулированный угол опережения зажигания. Если Ваш автомобиль имеет регулируемый вручную угол опережения зажигания, то неправильной регулировки всего на несколько градусов может быть достаточно, чтобы вызвать неприятные последствия в виде хлопков в глушитель. В этом случае нужно отправиться в автосервис и отрегулировать угол опережения зажигания.
   Большинство новых автомобилей, однако, не имеют настройку такого угла опережения, но в них причиной таких хлопков может стать неисправный модуль зажигания или бортовой компьютер, который вызывает ту же проблему синхронизации движения поршн` я в двигателе и времени подачи искры.
2. Перепутанные свечные провода. Если Вы перепутали провода своих свечей зажигания после того, как сняли их и вставили их обратно в неправильном порядке, Вы можете услышать как раз те самые неприятные последствия, о которых мы рассказываем в этой статье. Если Вы как раз только что отсоединяли эти провода, и Ваша первая попытка завести автомобиль привела к хлопкам в глушителе, тогда, в первую очередь проверьте порядок вставленных шнуров.
3. Неправильная регулировка фаз газораспределения. Клапаны, которые настроены очень плохо, могут оставлять достаточно щели, чтобы вызвать неприятные последствия. В этом отношении сломанные или сильно изношенные клапаны или сам распределительный вал могут привести к таким же хлопкам. Но это наихудший сценарий, так что не нужно сразу винить систему газораспределения и пытаться диагностировать. Однако, если Ваш автомобиль оснащён электронным управлением фаз газораспределения, проверьте также электронику.
4. Проскользнувший ремень ГРМ. Ремень ГРМ оснащён зубьями, которые нужны, чтобы за них цеплялась шестерня. Если хотя бы один зубец на ремне оторвётся, Ваш двигатель не будет работать должным образом и может иметь неприятные последствия в виде таких же хлопков. Проверка фаз газораспределения укажет Вам, если ремень ГРМ в неисправном состоянии.

раздаточная коробка, стартер, система охлаждения, тормозная, зажигания, карбюратор, регулировка, КПП схема переключения, свободный ход педали сцепления, переключение передач, емкость, устройство, технические характеристики, схема электрооборудования цветная с описанием, ремонт, проводка, раздатка, объем топливного бака

Содержание

1. Устройство основных механизмов грузовика
2. Лебедка
3. Трансмиссия
4. Стартер
5. Система охлаждения
6. Тормозная система
7. Система питания
8. Система зажигания
9. Электрооборудование
10. Система подкачки колес
11. Обслуживание и ремонт
12. Почему не заводится, и что делать
13. Регулировка карбюратора
14. Как выставить зажигание
15. Регулировка сцепления
16. Регулировка тормозов

Лебедка ЗИЛ-131 — это механизм, который необходим для самовытаскивания транспортного средства во время преодоления труднопроходимых участков дороги.

Устройство основных механизмов грузовика

Конструкция автомобиля включает в себя такие элементы, как:

• лебедка;
• трансмиссия;
• стартер;
• система охлаждения;
• тормозная система;
• система питания;
• система зажигания;
• электрооборудование;
• система подкачки колес.

Лебедка

Этот механизм состоит из:

• редуктора;
• барабана;
• масленки;
• упорных колец;
• тормозной колодки;
• троса;
• направляющего ролика;
• фиксатора и привода лебедки;
• шплинта;
• крепежных элементов.

Технические характеристики оборудования:

Длина троса	50 000 мм
Диаметр троса	14 мм
Тяговое усилие	4500 кг
Передаточное число редуктора	31
Вес устройства	32 кг

Лебедка расположена на передней части корпуса автомобиля и прикреплена специальными гайками к буферу и передней поперечине опорной рамы. За стабильную работу привода отвечает карданный вал от коробки отбора мощности. Барабанная часть вращается на валу и соединяется с ним при помощи муфты.

Трансмиссия

Здесь установлена механическая (МКПП) коробка передач ЗИЛ, которая оборудована двумя синхронизаторами.

Передаточные числа КПП ЗИЛ:

• первая передача — 7,44;
• вторая передача — 4,1;
• третья передача — 2,29;
• четвертая передача — 1,47;
• пятая передача — 1,00.

Схема переключения передач приведена в руководстве пользователя.

Трансмиссия транспорта оснащена раздаточной коробкой и сцеплением ЗИЛ.

Устройство раздатки на ЗИЛе-131 включает в себя следующие элементы:

• рычаг управления;
• электровоздушный клапан;
• шланг соединительного типа;
• серьгу рычага;
• стержень вилки включения первой передачи;
• трубку.

Стартер

Для подключения стартера используется вспомогательное реле. Сам процесс активации механизма происходит дистанционно.

Электрический стартер включает в себя: неподвижные контакты, обмотку, рычаг включения, крышку, шестерни, муфту свободного хода, коллектор, щетку, вал привода и стяжную шпильку.

Тяговое реле электромагнитного типа замыкает контакты электрической цепи и вводит шестерни в зацепление с ободом маховика силового агрегата. Перемещение корпуса привода осуществляется по резьбе ленточного типа вала якорного устройства. Шестерня выходит из зацепления под воздействием пружинного механизма.

Система охлаждения

Здесь установлена жидкостная система охлаждения с принудительной циркуляцией топлива внутри системы.

В прогретом моторе жидкость засасывается из радиаторной части в водяной насосный элемент и под давлением переходит по двум нагнетающим патрубкам в левый и правый блоки цилиндрических механизмов. Во время движения она также охлаждает гильзы цилиндров.

Схема этой системы включает в себя:

• радиатор;
• водяной насос;
• пробку;
• перепускной шланг;
• термостат;
• кран;
• отводящую трубку;
• датчик.

Емкость системы охлаждения вмещает в себя 17 л. Количество охлаждающей жидкости всегда должно быть не менее 13-15 л.

Тормозная система

Тормозная система ЗИЛа-131 включает в себя следующие элементы:

• компрессор;
• предохранительный клапан;
• манометр;
• тормозную педаль;
• шланг;
• головку подвода воздуха;
• тормозную камеру;
• электровоздушный клапан;
• раздатку.

Транспорт оснащен независящими друг от друга ручным и ножным тормозным механизмом. Конструкция ручного тормоза состоит из двух внутренних колодок. Такой тип тормозов необходим для принудительной остановки транспорта в экстренных случаях.

Привод тормоза ножного типа срабатывает при нажатии на тормозную педаль, а также за счет работы пневматической системы автомобиля, которая действует на колодки, находящиеся на каждом колесе.

Система питания

Здесь установлена принудительная система питания, оборудованная предпусковым подогревателем и насосом диафрагменного типа для подачи топливной жидкости. В качестве топлива используется бензин с октановым числом не менее АИ-76.

Транспорт, выпускаемый заводом имени Лихачева, оснащен двумя емкостями для топлива. Объем бака равен 170 л. Емкости расположены с двух сторон под грузовой платформой.

Устройство этой системы включает в себя:

• топливный насос;
• фильтрующий элемент тонкой очистки;
• карбюратор;
• воздухопроводящую трубку;
• угольник;
• сетчатый фильтр;
• пробку;
• резиновый шланг;
• отстойник.

Система зажигания

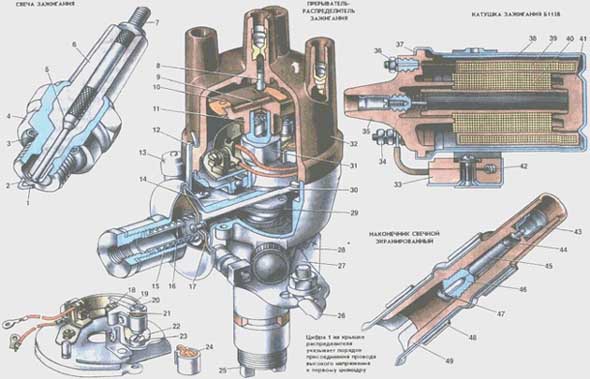

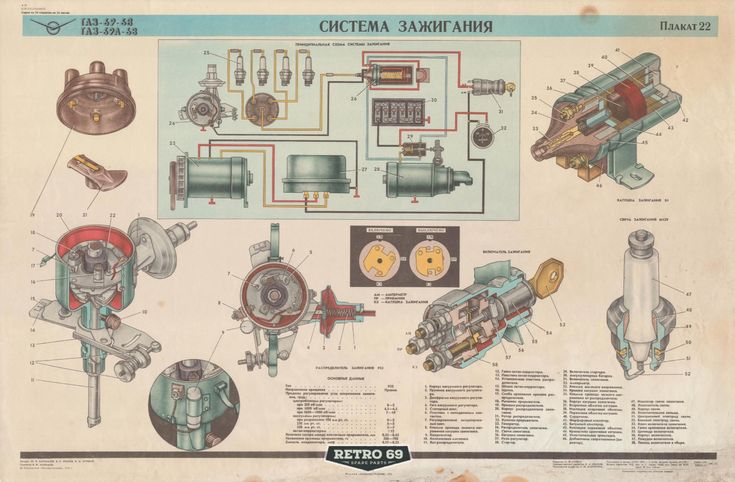

Система зажигания ЗИЛа-131 — бесконтактного типа, которая состоит из катушки зажигания, распределительного механизма, свечей зажигания и проводов высокого напряжения.

Во время установки добавочного сопротивления необходимо учитывать, что оно не герметично, поэтому рекомендуется устанавливать его выше уровня брода.

Для того чтобы выставить зажигание на ЗИЛе, нужно установить поршень в положение верхней мертвой точки, расположить паз привода на валу распределительного механизма, провернуть коленчатый вал на 1-1,5 оборота по часовой стрелке и провернуть корпус распределителя против часовой стрелки.

Электрооборудование

Цветная схема электрооборудования ЗИЛ-131 представлена в руководстве пользователя.

Здесь установлена однопроводная электрическая система с номинальным напряжением 12 В. Клеммы, которые отрицательно заряжены, подсоединяются к массе транспортного средства. Устройство электропроводки предусматривает наличие проводов низкого и высокого напряжения.

Подключать дополнительные электрические механизмы можно только в соответствии с электросхемой, которая есть в инструкции.

Основные неисправности системы связаны с коротким замыканием или обрывом цепи. Для диагностики рекомендуется использовать специальный прибор, оборудованный контрольной лампой.

Система подкачки колес

Для накачки колес здесь используется централизованная система регулировки уровня давления воздушного потока в шинах.

Питание шин осуществляется за счет сжатого воздуха из баллонов привода пневматического типа тормозной системы.

В конструкцию системы регулировки входит кран комбинированного типа, необходимый для управления уровнем давления. Такой кран оснащен клапаном-ограничителем и воздушными проводами с гибкими шлангами. Шинные краны соединены с вентилями камер пневматических шин.

Все клапаны находятся в литом корпусе на магистрали, подводящей воздух от баллонов тормозных механизмов к центральному крану управления.

Обслуживание и ремонт

Обслуживание и ремонт ЗИЛа-131 нужно проводить только при отключенном двигателе и на специальной площадке.

Причины, по которым требуется проведение ремонтных работ:

1. Сильно греется двигатель и стреляет глушитель.
2. Выработка ресурса, из-за чего выходят из строя коленчатый вал, блок цилиндров, трансмиссия и другие основные узлы автомобиля.
3. Прогорание поршневого устройства.
4. Наличие повреждений и трещин на корпусе двигателя, коробки передач и блока цилиндров.
5. Короткое замыкание или обрыв электрической цепи.

Техническое обслуживание предполагает замену масляной жидкости, внешний осмотр агрегатов и замену расходников.

Почему не заводится, и что делать

Силовой агрегат может не заводиться из-за отсутствия топлива в системе, заедания воздушной дроссельной заслонки, засорения жиклеров.

Для того чтобы отремонтировать двигатель, необходимо:

1. Продуть топливные провода.
2. Проверить работоспособность игольчатого клапана, который расположен на карбюраторе.
3. Провести осмотр топливного насоса на наличие дефектов и повреждений.
4. Продуть цилиндрические элементы.
5. Провернуть коленчатый вал мотора при помощи электрического стартера при полностью открытых дроссельных заслонках.
6. Проверить работоспособность заслонки воздушного типа.
7. Промыть жиклеры ацетоном и продуть воздухом.

Регулировка карбюратора

При правильно отрегулированном карбюраторе дроссели и воздушные заслонки будут открываться и закрываться в соответствии с положением тормозной педали.

Регулировка карбюратора проходит в несколько этапов. Сначала настраивают ручной и ножной привод дросселей, только после этого переходят к настройке воздушной заслонки.

Привод ножного типа регулируется при помощи резьбовой вилки, а ручной — с использованием зажима, который устанавливают на конец троса привода.

На малых оборотах холостого хода мотора разрежение из впускного трубопровода передается через отверстие системы холостого хода, после чего рабочая жидкость попадает в систему смазки.

Как выставить зажигание

Для того чтобы выставить зажигание на ЗИЛе, необходимо выполнить следующие действия:

1. Установить поршневой механизм цилиндра под номером 1 в положение верхней мертвой точки.
2. Провернуть коленвал до совмещения отверстия на шкиве коленвала с меткой высшей мертвой точки.
3. Расположить паз на вал привода распределителя.
4. Вставить привод в гнездо блока.
5. Провернуть коленвал на величину установочного угла.
6. Убрать крепежный болт с пластины.
7. Включить зажигание.
8. Провернуть корпус распределительного устройства в гнездо привода.
9. Проверить правильность установки проводов всех цилиндров.

Регулировка сцепления

Регулировка сцепления проводится в несколько этапов. На первом необходимо отрегулировать свободный ход педали сцепления. Для этого нужно:

1. Измерить ход от центральной части пластины до механизма.
2. Опустить педаль до упора.
3. Соединить рычаг с верхней проушиной толкателя при помощи эксцентрикового пальца.
4. Закрутить корончатую гайку.

На втором этапе необходимо отладить ход муфты. Ее свободный ход не должен превышать 4 мм. Регулировка осуществляется при помощи сферической гайки.

На последнем этапе нужно отрегулировать полный ход толкателя гидравлического усилителя руля.

Регулировка тормозов

Регулировка тормозов проводится только на холодных механизмах. Нужно подать сжатый воздух под давлением в тормозную систему, а также в тормозную камеру. После чего необходимо провернуть ось червяка так, чтобы шток камеры находился в пределах 25 мм. Затем следует проверить, как вращается барабанное устройство.

Лебедка ЗИЛ 131 технические характеристики

03.05.2021

Зил -130

Зил самосвал

Лебедка ЗИЛ

Лебедка ЗИЛ

На грузовых автомобилях повышенной проходимости (ЗИЛ-157, КрАЗ-214. Урал-375 и др.) устанавливают лебедку. при помощи которой преодолевают тяжелые дорожные участки. эвакуируют застрявшие машины, поднимают и подтягивают грузы.

Лебедка ЗИЛ

Лебедка представляет собой барабан на который намотан трос. Барабан насажен на вал с червячным колесом, находившимся в зацеплении с червяком. Червячная пара расположена в картере и приводится во вращение от коробки отбора мощности при помощи карданной передачи. Коробка отбора мощности имеет обычно две рабочие передачи для подтягивания груза и одну для разматывания троса.

Большинство лебедок оборудовано автоматическим ленточным тормозом. При внезапном вращении барабана лебедки под нагрузкой в обратном направлении, т.е. при выключенном сцеплении автомобиля, тормозная лента затягивается и создает значительное сопротивление вращению тормозного барабана. Остановке барабана способствует самотормозящее действие червячной пары лебедки.

Лебедка в разборе

Лебедки автомобилей ГАЗ-66 развивают тяговое усилие 3500 кг, ЗИЛ-4500-5000 кг,Урал-375- 7000 кг, КрАЗ-214Б-8000 кг. Рабочая длинна троса лебедок-55-65 м.

Характеристики лебедки ЗИЛ

Длинна троса — рабочая — 65 м

Длинна троса — общая — 72

Вид лебедки — Горизонтальная установлена на переднем бампере автомобиля с червячным редуктором и тормозом.

Передаточное число редуктора лебедки — 31

Тяговое усилие лебедки — 45 кН

Карданный вал лебедки

Состоит из трубы со шлицами, скользящей вилки, двух крестовин, фланца, предохранительного штифта, вилка карданного вала, пресс масленка, шплинт.

Карданный вал лебедки

Коробка отбора мощности

Устанавливают на коробку передач, с правой стороны сделан люк под установку. КОМ с реверсом, крутит в обе стороны. КОМ состоит из картера коробки передач, блока зубчатых колес, главного вала, ось зубчатого колеса, вилка включения, 2 шариковых подшипников, фланец. Шестерня КОМ вращается от задней скорости КПП. При установке КОМ валы должны крутится свободно без закусывания шестерен, проворачивая рукой. Вал регулируется набором бумажных прокладок под крышку подшипника. ТО коробки КОМ такое же как и у коробки передач.

коробка отбора мощности зил

Блок (полипласт) лебедки

Каждый автомобиль имеющий лебедку комплектуется блоком полипласт. С помощью этого блока можно увеличить мощность лебедки в двое, так как оно делит усилие пополам. Трос лебедки при эксплуатации автомобиля должен всегда быть туго намотан на барабан.

Лебедка включается так же как и КПП. Выжимаем сцепление и включаем КОМ в нужном направлении и отпускаем сцепление. В некоторых случаях можно разматывать трос при движении автомобиля.

блок полипласт

Важное при эксплуатации лебедки

1. Не вытягивайте трос до самого конца, остаток троса должен составлять 4 витка барабана. Рабочая длинна троса 65 м а общая 70 м.
2. Температура масла в картере чтобы была не больше 130 градусов.
3. натяжение троса не должно быть более чем 45кН. В остальных случаях используйте блок полиспаст.
4. Включайте раздатку КОМ и руками вытягивайте трос в натяжку.

схема лебедки зил

Запрещается при использовании

1. запрещается включать заднюю скорость при работе лебедки.
2. При большой нагрузке лебедки нельзя включать передачи скоростей.
3. Запрещается буксировать лебедкой другой автомобиль.
4. При работе лебедки запрещается находится рядом с тросом и делать выравнивание троса в барабане лебедки.
5. При перегреве лебедки в шестернях редуктора, необходимо остановить работу и обнаружить причину перегрева.

червячный механизм

Техническое обслуживание лебедки

Производится своевременный осмотр всех деталей, производится протяжка болтов креплений подшипников, замена масла, проверка сальников, регулировка зацепления шестерен.

Необходимо периодический смазывать шарнирные соединения карданного вала и вала барабана лебедки.

При появлении зазора в червячной паре, регулируют подшипники или меняют механизм.

Конические подшипники червяка регулируются бумажными прокладками под крышкой.

Регулировку зацепления пятна контакта определяют нанесением краски на зубья зацепления. Редуктор будет греться при неправильном зацеплении пятна контакта.

СМОТРИТЕ ВИДЕО

Принцип работы лебедки и других узлов грузовика ЗИЛ-131

Лебедка ЗИЛ-131 — это механизм, который необходим для самовытаскивания транспортного средства во время преодоления труднопроходимых участков дороги.

Устройство основных механизмов грузовика

Конструкция автомобиля включает в себя такие элементы, как:

• лебедка;
• трансмиссия;
• стартер;
• система охлаждения;
• тормозная система;
• система питания;
• система зажигания;
• электрооборудование;
• система подкачки колес.

Лебедка

Этот механизм состоит из:

• редуктора;
• барабана;
• масленки;
• упорных колец;
• тормозной колодки;
• троса;
• направляющего ролика;
• фиксатора и привода лебедки;
• шплинта;
• крепежных элементов.

Технические характеристики оборудования:

Длина троса	50 000 мм
Диаметр троса	14 мм
Тяговое усилие	4500 кг
Передаточное число редуктора	31
Вес устройства	32 кг

Лебедка расположена на передней части корпуса автомобиля и прикреплена специальными гайками к буферу и передней поперечине опорной рамы. За стабильную работу привода отвечает карданный вал от коробки отбора мощности. Барабанная часть вращается на валу и соединяется с ним при помощи муфты.

Трансмиссия

Здесь установлена механическая (МКПП) коробка передач ЗИЛ, которая оборудована двумя синхронизаторами.

Передаточные числа КПП ЗИЛ:

• первая передача — 7,44;
• вторая передача — 4,1;
• третья передача — 2,29;
• четвертая передача — 1,47;
• пятая передача — 1,00.

Схема переключения передач приведена в руководстве пользователя.

Трансмиссия транспорта оснащена раздаточной коробкой и сцеплением ЗИЛ.

Устройство раздатки на ЗИЛе-131 включает в себя следующие элементы:

• рычаг управления;
• электровоздушный клапан;
• шланг соединительного типа;
• серьгу рычага;
• стержень вилки включения первой передачи;
• трубку.

Стартер

Для подключения стартера используется вспомогательное реле. Сам процесс активации механизма происходит дистанционно.

Электрический стартер включает в себя: неподвижные контакты, обмотку, рычаг включения, крышку, шестерни, муфту свободного хода, коллектор, щетку, вал привода и стяжную шпильку.

Тяговое реле электромагнитного типа замыкает контакты электрической цепи и вводит шестерни в зацепление с ободом маховика силового агрегата. Перемещение корпуса привода осуществляется по резьбе ленточного типа вала якорного устройства. Шестерня выходит из зацепления под воздействием пружинного механизма.

Система охлаждения

Здесь установлена жидкостная система охлаждения с принудительной циркуляцией топлива внутри системы.

В прогретом моторе жидкость засасывается из радиаторной части в водяной насосный элемент и под давлением переходит по двум нагнетающим патрубкам в левый и правый блоки цилиндрических механизмов. Во время движения она также охлаждает гильзы цилиндров.

Схема этой системы включает в себя:

• радиатор;
• водяной насос;
• пробку;
• перепускной шланг;
• термостат;
• кран;
• отводящую трубку;
• датчик.

Емкость системы охлаждения вмещает в себя 17 л. Количество охлаждающей жидкости всегда должно быть не менее 13-15 л.

Тормозная система

Тормозная система ЗИЛа-131 включает в себя следующие элементы:

• компрессор;
• предохранительный клапан;
• манометр;
• тормозную педаль;
• шланг;
• головку подвода воздуха;
• тормозную камеру;
• электровоздушный клапан;
• раздатку.

Транспорт оснащен независящими друг от друга ручным и ножным тормозным механизмом. Конструкция ручного тормоза состоит из двух внутренних колодок. Такой тип тормозов необходим для принудительной остановки транспорта в экстренных случаях.

Привод тормоза ножного типа срабатывает при нажатии на тормозную педаль, а также за счет работы пневматической системы автомобиля, которая действует на колодки, находящиеся на каждом колесе.

Система питания

Здесь установлена принудительная система питания, оборудованная предпусковым подогревателем и насосом диафрагменного типа для подачи топливной жидкости. В качестве топлива используется бензин с октановым числом не менее АИ-76.

Транспорт, выпускаемый заводом имени Лихачева, оснащен двумя емкостями для топлива. Объем бака равен 170 л. Емкости расположены с двух сторон под грузовой платформой.

Устройство этой системы включает в себя:

• топливный насос;
• фильтрующий элемент тонкой очистки;
• карбюратор;
• воздухопроводящую трубку;
• угольник;
• сетчатый фильтр;
• пробку;
• резиновый шланг;
• отстойник.

Система зажигания

Система зажигания ЗИЛа-131 — бесконтактного типа, которая состоит из катушки зажигания, распределительного механизма, свечей зажигания и проводов высокого напряжения.

Во время установки добавочного сопротивления необходимо учитывать, что оно не герметично, поэтому рекомендуется устанавливать его выше уровня брода.

Для того чтобы выставить зажигание на ЗИЛе, нужно установить поршень в положение верхней мертвой точки, расположить паз привода на валу распределительного механизма, провернуть коленчатый вал на 1-1,5 оборота по часовой стрелке и провернуть корпус распределителя против часовой стрелки.

Электрооборудование

Цветная схема электрооборудования ЗИЛ-131 представлена в руководстве пользователя.

Здесь установлена однопроводная электрическая система с номинальным напряжением 12 В. Клеммы, которые отрицательно заряжены, подсоединяются к массе транспортного средства. Устройство электропроводки предусматривает наличие проводов низкого и высокого напряжения.

Подключать дополнительные электрические механизмы можно только в соответствии с электросхемой, которая есть в инструкции.

Основные неисправности системы связаны с коротким замыканием или обрывом цепи. Для диагностики рекомендуется использовать специальный прибор, оборудованный контрольной лампой.

Система подкачки колес

Для накачки колес здесь используется централизованная система регулировки уровня давления воздушного потока в шинах.

Питание шин осуществляется за счет сжатого воздуха из баллонов привода пневматического типа тормозной системы.

В конструкцию системы регулировки входит кран комбинированного типа, необходимый для управления уровнем давления. Такой кран оснащен клапаном-ограничителем и воздушными проводами с гибкими шлангами. Шинные краны соединены с вентилями камер пневматических шин.

Все клапаны находятся в литом корпусе на магистрали, подводящей воздух от баллонов тормозных механизмов к центральному крану управления.

Обслуживание и ремонт

Обслуживание и ремонт ЗИЛа-131 нужно проводить только при отключенном двигателе и на специальной площадке.

Причины, по которым требуется проведение ремонтных работ:

1. Сильно греется двигатель и стреляет глушитель.
2. Выработка ресурса, из-за чего выходят из строя коленчатый вал, блок цилиндров, трансмиссия и другие основные узлы автомобиля.
3. Прогорание поршневого устройства.
4. Наличие повреждений и трещин на корпусе двигателя, коробки передач и блока цилиндров.
5. Короткое замыкание или обрыв электрической цепи.

Техническое обслуживание предполагает замену масляной жидкости, внешний осмотр агрегатов и замену расходников.

Почему не заводится, и что делать

Силовой агрегат может не заводиться из-за отсутствия топлива в системе, заедания воздушной дроссельной заслонки, засорения жиклеров.

Для того чтобы отремонтировать двигатель, необходимо:

1. Продуть топливные провода.
2. Проверить работоспособность игольчатого клапана, который расположен на карбюраторе.
3. Провести осмотр топливного насоса на наличие дефектов и повреждений.
4. Продуть цилиндрические элементы.
5. Провернуть коленчатый вал мотора при помощи электрического стартера при полностью открытых дроссельных заслонках.
6. Проверить работоспособность заслонки воздушного типа.
7. Промыть жиклеры ацетоном и продуть воздухом.

Регулировка карбюратора

При правильно отрегулированном карбюраторе дроссели и воздушные заслонки будут открываться и закрываться в соответствии с положением тормозной педали.

Регулировка карбюратора проходит в несколько этапов. Сначала настраивают ручной и ножной привод дросселей, только после этого переходят к настройке воздушной заслонки.

Привод ножного типа регулируется при помощи резьбовой вилки, а ручной — с использованием зажима, который устанавливают на конец троса привода.

На малых оборотах холостого хода мотора разрежение из впускного трубопровода передается через отверстие системы холостого хода, после чего рабочая жидкость попадает в систему смазки.

Как выставить зажигание

Для того чтобы выставить зажигание на ЗИЛе, необходимо выполнить следующие действия:

1. Установить поршневой механизм цилиндра под номером 1 в положение верхней мертвой точки.
2. Провернуть коленвал до совмещения отверстия на шкиве коленвала с меткой высшей мертвой точки.
3. Расположить паз на вал привода распределителя.
4. Вставить привод в гнездо блока.
5. Провернуть коленвал на величину установочного угла.
6. Убрать крепежный болт с пластины.
7. Включить зажигание.
8. Провернуть корпус распределительного устройства в гнездо привода.
9. Проверить правильность установки проводов всех цилиндров.

Регулировка сцепления

Регулировка сцепления проводится в несколько этапов. На первом необходимо отрегулировать свободный ход педали сцепления. Для этого нужно:

1. Измерить ход от центральной части пластины до механизма.
2. Опустить педаль до упора.
3. Соединить рычаг с верхней проушиной толкателя при помощи эксцентрикового пальца.
4. Закрутить корончатую гайку.

На втором этапе необходимо отладить ход муфты. Ее свободный ход не должен превышать 4 мм. Регулировка осуществляется при помощи сферической гайки.

На последнем этапе нужно отрегулировать полный ход толкателя гидравлического усилителя руля.

Регулировка тормозов

Регулировка тормозов проводится только на холодных механизмах. Нужно подать сжатый воздух под давлением в тормозную систему, а также в тормозную камеру. После чего необходимо провернуть ось червяка так, чтобы шток камеры находился в пределах 25 мм. Затем следует проверить, как вращается барабанное устройство.

Лебедка зил 131 характеристики

Кунги для пикапов (профессиональные)

Кунг для пикапа – позволяет эффективно работать на улице. Профессиональные кунги для пикапов, системы – LogicLine, дают такие преимущества, как безопасность, эффективность и удобство в работе. С LogicLine, вы гарантируете своему имуществу защиту. Ваш дорогой инструмент, материалы или запасные части, с которыми вы отправляетесь на объект или к клиенту, надежно размещены и защищены от непогоды и кражи. Автомобильные кунги, увеличивают эффективность работ вне помещения, так как весь инструмент, запасные части или материалы, раскладываются по своим местам ещё до выезда, и вам на местам проведения работ, уже не потребуется дополнительного времени, на поиски необходимого.

Лебедки ЗИЛ 131: продажа

В нашем ассортименте имеются лебедки на все грузовые автомобили, в том числе лебедка в сборе зил 131. Наши цены демократичны и учитывают интересы покупателя.

Горизонтальная, с червячным редутором и автоматическим тормозом; установлена на переднем конце рамы автомобиля

Карданным валом от коробки отбора мощности, установленной на люке коробки передач

Передаточное число редуктора лебедки

Тяговое усилие лебедки, ограничиваемое предохранительным штифтом (на среднем радиусе намотки троса на барабан), не более, кН (кгс)

ЗАПЧАСТИ И СБОРОЧНЫЕ ДЕТАЛИ

СПЕЦТЕХНИКА НА БАЗЕ УРАЛ, МАЗ, КАМАЗ ____________________

Запасные части для грузовых автомобилей Урал, Краз, МАЗ, Камаз.

Детали двигателей ЯМЗ-236, ЯМЗ-238

Лебедка ЗИЛ-131

На автомобиль ЗИЛ-131 устанавливается лебедка, предназначенная для самовытаскивания автомобиля при преодолении труднопроходимых участков пути, а также для оказания помощи другим застрявшим в пути автомобилям.

Лебедка (рис. 91) устанавливается спереди автомобиля, крепится болтами к переднему буферу и к передней поперечине рамы. Передний буфер крепится болтами к специальным съемным удлинителям лонжеронов.

Привод лебедки осуществляется карданным валом от коробки отбора мощности, закрепленной на коробке передач. Передаточное число редуктора лебедки равно 31. Предельное тяговое усилие лебедки 50 кН (5000 кгс).

При большой нагрузке предохранительный палец, установленный в переднюю вилку и конец карданного вала, срезается и предохраняет от обрыва трос лебедки. Полная длина лебедки 72 м. Рабочая длина троса 65 м. Барабан 12 лебедки свободно вращается на валу.

Для предотвращения течи масла из редуктора на валу барабана между редуктором 11 лебедки и барабаном 12 установлена крышка с сальником.

Рис.91. Лебедка автомобилей ЗИЛ-131

Барабан соединяется с валом при помощи скользящей муфты 3, имеющей торцовые кулачки. Муфта включения барабана передвигается на валу на двух шпонках. При перемещении муфты торцовые кулачки ее входят в зацепление с торцовыми кулачками барабана и вращаются с ним как одно целое.

Основные опции кунга для пикапа от LogicLine

1. Комфортабельный доступ через алюминиевую роликовую дверь, простая загрузка и разгрузка тяжелых грузов весом до 200 кг.
2. Багажник крыши пикапа, для горизонтальной транспортировки материалов, длинной до 4 м., и весом до 125 кг.
3. Быстрый и удобный доступ в боксы кунга, через подъемные дверцы, с газовыми пружинами с обеих сторон
4. Дополнительное боковое пространство с полкой и боксами, для хранения различных предметов, с установленным газовым амортизатором на дверце
5. Загрузочный валик, для облегчения погрузки предметов на багажник пикапа

Исполнение, сервисного кунга для пикапа, возможно к заказу, как для одинарной кабины, так и для сдвоенной.

Основные данные:

• Вес кунга нетто — 130 кг.;
• Общий, максимальный весь груза — 200 кг.;
• Болтовая рамная конструкция из алюминиевых профилей с уплотнением;
• Верхняя часть и стенки из оцинкованной листовой стали;
• Все поверхности с порошковым покрытием RAL 9006;
• Высококачественная подъемная задняя дверь из анодированного алюминия;
• Поворотный замок с круглым цилиндром.

Блок (полипласт) лебедки

Каждый автомобиль имеющий лебедку комплектуется блоком полипласт. С помощью этого блока можно увеличить мощность лебедки в двое, так как оно делит усилие пополам. Трос лебедки при эксплуатации автомобиля должен всегда быть туго намотан на барабан.

Лебедка включается так же как и КПП. Выжимаем сцепление и включаем КОМ в нужном направлении и отпускаем сцепление. В некоторых случаях можно разматывать трос при движении автомобиля.

блок полипласт

Важное при эксплуатации лебедки

1. Не вытягивайте трос до самого конца, остаток троса должен составлять 4 витка барабана. Рабочая длинна троса 65 м а общая 70 м.
2. Температура масла в картере чтобы была не больше 130 градусов.
3. натяжение троса не должно быть более чем 45кН. В остальных случаях используйте блок полиспаст.
4. Включайте раздатку КОМ и руками вытягивайте трос в натяжку.

схема лебедки зил

Запрещается при использовании

1. запрещается включать заднюю скорость при работе лебедки.
2. При большой нагрузке лебедки нельзя включать передачи скоростей.
3. Запрещается буксировать лебедкой другой автомобиль.
4. При работе лебедки запрещается находится рядом с тросом и делать выравнивание троса в барабане лебедки.
5. При перегреве лебедки в шестернях редуктора, необходимо остановить работу и обнаружить причину перегрева.

червячный механизм

Стандартные решения

Ford Ranger

VW Amarok

Каждый кунг в сборе, изготавливается индивидуально, в соответствии с вашими размерами автомобиля и вашими пожеланиями.

В дополнение к нашим стандартным решениям, мы также имеем опыт работы с пиками, например: Toyota Hilux, Nissan Navara, Nissan NP300, ISUZU D-Max и Mitsubishi L200.

Сервисные кунги для альтернативных пикапов

Как опции, к кунгу пикапа, можно дополнительно заказать:

Багажник на крышу кунга

Выдвижной контейнер

Выдвижные ящики Sortimo

Выдвижная платформа

Ручка с замком

При желании приобретения кунга, для более точного его изготовления, просим заполнить опросную анкету по вашему пикапу, и переслать её нам:

Опросная анкета

Лебедка ЗИЛ: купить

Мы осуществляем продажу и установку автомобильных лебедок во всех регионах России и ближнего зарубежья (лебедка для авто может быть доставлена в любой город через транспортную компанию).

За более чем пятилетний опыт работы мы накопили большой объем наработок в области проектирования и производства. Наша компания предлагает расширенную гарантию на свои изделия, а также низкие цены на всю продукцию.

Формы оплаты – наличный и безналичный расчет. Будем рады сотрудничеству с Вами.

Анкета размеров кузова пикапа, для заказа кунга

Если вы хотите установить кунг на автомобиль, который отсутствует в базе компании-изготовителя, просим вас произвести замеры кузова вашего пикапа, в соответствии с запрашиваемыми размерами, схема ниже, и отправить заполненную анкету нам

Лебедка ЗИЛ

На грузовых автомобилях повышенной проходимости (ЗИЛ-157, КрАЗ-214. Урал-375 и др.) устанавливают лебедку. при помощи которой преодолевают тяжелые дорожные участки. эвакуируют застрявшие машины, поднимают и подтягивают грузы.

Лебедка ЗИЛ

Лебедка представляет собой барабан на который намотан трос. Барабан насажен на вал с червячным колесом, находившимся в зацеплении с червяком. Червячная пара расположена в картере и приводится во вращение от коробки отбора мощности при помощи карданной передачи. Коробка отбора мощности имеет обычно две рабочие передачи для подтягивания груза и одну для разматывания троса.

Лебедка ЗИЛ-131. Технические характеристики

ЗИЛ-131 относится к грузовым автомобилям с высокой проходимостью. Разработка модели велась одновременно с предыдущей версией ЗИЛ-130. На сегодняшний день продолжает активно использоваться благодаря набору существенных преимуществ в сравнении с аналогичными транспортными средствами. Имеет простую конструкцию, обладает высокой степенью надежности, не требует дорогостоящего обслуживания.

Лебедка ЗИЛ-131 предназначена для организации самостоятельного вытаскивания грузовика во время прохождения труднопроходимых локаций. Помимо этого она окажет эффективную помощь другим машинам, застрявшим на дороге. Присутствует у двух моделей 131Н и 431411.

Устройство лебедки ЗИЛ-131

Лебедка ЗИЛ 131 расположена в передней части грузовика и в конструктивном плане имеет следующее устройство:

• Крепление к буферу и поперечине рамы выполнено болтами в передней части. Буфер болтами закрепляется к удлинителям лонжеронов, которые являются для удобства съемными.
• Привод выполняется за счет передачи карданного типа в направлении от коробки отбора мощности, которая находится на коробке передач.
• В конструкции присутствует редуктор червячного формата. Передаточное число равно значению 31.
• Максимальные показания тягового усилия составляют 50 килоньютон.
• В случае серьезных нагрузок производится срезание предохранительного пальца из вилки, расположенной в передней части, и конца от карданного вала. Такой подход позволяет предохранить трос от срыва, а конструктивные элементы от потенциальных поломок.
• Рабочая длина составляет 65 метров, а длина вместе с тросом — 72 метра.

Устройство барабана лебедки ЗИЛ 131

Отдельного внимания заслуживает лебедочный барабан, который устанавливается на вал и производит вращения в свободном режиме. Рассмотрим подробнее:

• Барабан соединяется с валом посредством муфты, снабженной специальными торцовыми кулачками.
• Муфта отвечает за старт работы барабана и выполняет перемещение по валу. Происходит процесс на двух шпонках. Это приводит к образованию сцепления с кулачками и передачу вращения к последующим элементам системы.
• На траверсе расположена вилка включения у лебедки ЗИЛ 131. В нее включена тормозная колодка, которая крепится на оси внутри ушек траверсы при помощи шарниров.
• Во время запуска муфты происходит воздействие нажимного болта с пружиной на тормозную колодку, за счет чего последняя приходит в упор торца реборды. Такие конструктивные особенности обеспечивают своевременное притормаживание и исключает самораспускание троса при ручной размотке.
• Регулировка тормозного механизма обеспечивается процессами натяжения или ослабления пружины от упорного болта. Для выполнения этой процедуры для лебедки ЗИЛ 131 понадобится гайки с контргайкой. В более сложных ситуациях при малом объеме усилий производится передвижение болта за счет регулирования втулки (ее необходимо вворачивать и выворачивать).
• Проверить регулировку давления пружины можно по наличию возможности разматывания троса с помощью руки в отсутствии процесса самораспускания.
• Внутри реборда барабана лебедки ЗИЛ 131 расположена впадина, которая предназначена для размещения троса с концом, закрепленным скобой.
• Барабанный вал осуществляет вращение за счет трех подшипников (втулки из бронзы). Две устанавливаются в редукторном картере, а одна внутри траверсы. Два последних элемента крепятся к поперечинам болтами. Одна закрепляется к буферу, вторая — к поперечине от рамы.
• Смазывание барабанного подшипника вала у лебедки ЗИЛ 131 происходит при прохождении через масленку. Поверхность вращения элемента по валу проходит через 2 масленки на концах барабана. Подшипники получают смазку за счет заливки средства в редуктор, где червячное колесо в процессе работы осуществляет его разброс.

Технические характеристики устройства

Далее рассмотрим остальные конструктивные элементы, входящие в состав лебедки ЗИЛ 131:

• Лебедка ЗИЛ 131 идет с нераскручивающимся тросом из стали с сердечником, выполненным из металла или пенька. Крюк крепится на одном из свободных концов и соединен с тросом посредством коуша.
• Редуктор расположен в собранном виде внутри картера и включает в себя однозаходный червяк из стали и червячного колеса, вала, тормозного механизма (автоматика), набора втулок, подшипников и крышек для них.
• Червяк передачи находится на роликовых подшипниках.
• Задний конец вала у червяка содержит барабан, снабженный тормозным механизмом (работает в автоматическом режиме) и фланца для закрепления вала.
• Процесс торможения барабана лебедки ЗИЛ 131 выполняется за счет ленты тормозного механизма, снабженного накладкой.
• Небольшие значения частоты вращения червячного вала создает усилие для торможения, что создает условия для препятствия разматывания троса.
• Тросовые направляющие закреплены при помощи болтов троса у лебедки ЗИЛ 131 к нижним полкам буфера спереди и поперечине сзади.
• Карданная передача отвечает за передачу крутящего момента в устройстве лебедки ЗИЛ 131. На обоих концах карданного вала расположены наконечники. На переднем размещена вилка с фиксацией предохранительным пальцем. Наконечник выполнен в форме цилиндра. На заднем также расположена вилка, но уже скользящего формата. Крестовина ЗИЛ 130 в соответствии с требуемыми размерами располагается внутри вилок, размещенных на подшипниках игольчатого типа. Последние детали крепятся при помощи стопорных колец и закрываются уплотнителем. Смазывание обеспечивается за счет масленки, расположенной внутри крестовины лебедки ЗИЛ 130.

Лебедка ЗИЛ 131 технические характеристики

№	Артикул	Наименование
131-4206011	Коробка отбора мощности реверсивная без рычага управления
131-4501010-Б	Лебедка с редуктором и поперечинами в сборе
201496-П8	Болт крепления кронштейнов к передней поперечине
304910-П	Шпонка муфты
1	131-4501014-Б	Редуктор лебедки в сборе
2	131-4503030	Вилка включения барабана лебедки в сборе
2	201499-П8	Болт
3	250514-П	Гайка скобы крепления троса
4	121-4504017	Скоба крепления троса
5	131-4501110	Барабан троса лебедки с втулками в сборе
6	131-4502010	Вал карданный привода лебедки в сборе
7	131-4206010-А	Коробка отбора мощности реверсивная в сборе
8	131-4503055	Колодка тормоза барабана лебедки
9	221579-П8	Винт крепления накладки
10	123В-4503035	Палец вилки крепления барабана
11	123В-4503047	Направляющая нажимного болта
12	250514-П8	Гайка
13	258040-П8	Шплинт
14	485-4222017	Пружина нажимная колодки тормоза
15	301271-П8	Болт нажимной пружины
16	121-3503058	Накладка фрикционная колодки тормоза
17, 29	201538-П8	Болт
18	131-4501210-Б	Поперечина установки лебедки задняя в сборе
19	250561-П8	Гайка
20	301265-П8	Болт
21	131-4501130	Траверса вала барабана лебедки в сборе
22	505293-П8	Стопор-переходник втулки траверсы
23, 27	304814-П	Масленка в сборе
24	123В-4501120	Кольцо упорное барабана лебедки
25	131-4501200-Б	Поперечина установки лебедки передняя в сборе
26	123В-4503020	Муфта скользящая включения барабана лебедки
28	201497-П8	Болт
30	131-4503042-Б	Пластина запора фиксатора
31	131-4503034	Вилка включения барабана лебедки
32	120-3514041	Пружина
33	121-4503040	Фиксатор вилки включения барабана
34	258726-П	Штифт крепления рукоятки
35	123В-4503036	Рукоятка вилки включения барабана
36	123В-4504010	Трос лебедки в сборе
37	131-4501250-Б	Ролик направляющей с кронштейнами в сборе
38	131-4501276	Предохранительная скоба лебедки в сборе

ООО «ДОЖДЬ».
Автозапчасти и товары
для умелых рук

Оптом и в розницу
Со склада и под заказ

Поделиться:

Схема электропроводки зил 131 – Цветная схема электрооборудования автомобиля ЗИЛ-131

Цветная схема электрооборудования автомобиля ЗИЛ-131



Цветная схема электрооборудования автомобиля ЗИЛ-131 Интернет-журнал по ремонту бытовой техники и автоэлектроники Времонт.su

Рис. 1. Oбозначение на схеме:

1 — фара головного света; 2 — передний фонарь; 3 — боковой повторитель указателя поворота; 4 — генератор; 5 — регулятор напряжения; 6 — подкапотная лампа; 7 — аварийный вибратор; 8 — свеча зажигания; 9 — датчик-распределитель; 10 — транзисторный коммутатор; 11 — добавочный резистор; 12 — катушка зажигания; 13 — фильтр радиопомех; 14 — датчик температуры охлаждающей жидкости; 15 — датчик контрольной лампы аварийного перегрева жидкости; 16 — электрический сигнал; 17 — реле включения переднего моста; 18 — реле стартера; 19 — конденсаторный фильтр; 20 — стартер; 21 — розетка рации; 22 — зуммер; 23 — электродвигатель отопителя; 24 — конденсатор электродвигателя отопителя; 25 — резистор электродвигателя отопителя; 26 — электродвигатель вентилятора; 27 — опознавательные фонари автопоезда; 28 — выключатель сигнала торможения; 29 — прожектор искатель; 30 — фонарь освещения кабины; 31 — выключатель фонаря освещения кабины; 32 — выключатель принудительного включения привода переднего моста; 33 — выключатель опознавательных фонарей автопоезда; 34 — переключатель датчиков указателя уровня топлива; 35 — переключатель отопителя; 36 — выключатель плафона; 37 — выключатель вентилятора; 38 — переключатель управляемой фарой; 39 — выключатель управляемой фары; 40 — центральный переключатель света; 41 — контрольная лампа включения привода переднего моста; 42 — манометр тормозной системы; 43 — контрольная лампа аварийного падения давления масла; 44 — комбинация приборов; 45 — плафон; 46 — контрольная лампа указателей поворота; 47 — спидометр; 48 — контрольная лампа аварийного перегрева жидкости; 49 — контрольная лампа дальнего света фар; 50 — манометр системы регулирования давления воздуха в шинах; 51 — предохранитель; 52 — реле указателей поворота; 53 — контактное устройство электрического сигнала; 54 — кнопка сигнала; 55 — переключатель указателей поворота; 56 — розетка переносной лампы; 57 — переключатель света фар; 58 — переключатель зажигания; 59 — предохранитель; 60 — предохранитель; 61 — аккумуляторная батарея; 62 — выключатель аккумуляторной батареи; 63 — электромагнит клапана системы включения переднего моста; 64 и 68 — датчики указателей уровня топлива; 65 — выключатель клапана переднего моста; 66 — выключатель контрольной лампы включения переднего моста; 67 — розетка прицепа; 69 — розетка переносной лампы; 70 — задний фонарь; 71 — фонарь освещения номерного знака; 72 — выключатель сигнала водителю.

Выводы

https://www.youtube.com/watch?v=ruHbLoSXcyA

Надеемся, что представленные в статье схемы основных систем и видео помогут вам в обслуживании транспортного средства. А автомобиль выполнит все возложенные на него задачи.

Так уж повелось, что в нашей стране основным заказчиком многоцелевого транспорта является армия. Поэтому, появление в 1966 году грузовика ЗИЛ 131 в рядах вооруженных сил воспринималось как само собой разумеющийся факт.

Тем более, что как транспортное средство он зарекомендовал себя отлично, а часть автомобилей и сегодня исправно несет службу не только в армейских подразделениях, но и в сельском хозяйстве, и в автобазах многих российских предприятий. Первыми подробное устройство автомобиля получили воинские «учебки»

Читать далее: Вс о предохранителях для Volkswagen Golf 2-6 фото- и видеообзор

Схема электропроводки ЗИЛ 131, замена проводки своими руками: инструкция, фото и видео

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале.

Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Армейская версия многоцелевого грузового ЗИЛ 131 приступила к несению военной службы с 1966 года. Многие экземпляры и по сей день исправно работают, и не только на своих боевых постах, но и в хозяйстве многих предприятий и организации России.

Вот он – герой нашей статьи

Модификации

Автомобиль в неизменном виде продержался на конвейере до 1986 года, когда в планах автозавода появился:

1. ЗИЛ 131Н – модернизированный вариант с карбюраторным двигателем;
2. ЗИЛ 131Н1 (Н2) с дизельными двигателями;
3. ЗИЛ 131А – с обычной схемой проводки (неэкранированной) для гражданских заказчиков.

Узнайте также все нюансы схемы электропроводки Нива Шевроле.

Особенности электрооборудования

Помимо высоких внедорожных качеств, которыми наделен «сто тридцать первый», есть особенности конструкции, ранее не применявшиеся в отечественном автомобилестроении:

1. Бензиновый 8-ми цилиндровый 16-ти клапанный двигатель;
2. Бесконтактная система зажигания с электронным коммутатором;
3. Автомобильный генератор переменного тока увеличенной мощности;
4. Экранированная герметичная электропроводка ЗИЛ 131.

Фото: цветная обучающая инструкция – зажигание и его основные узла

Справочно: На случай поломки или выхода из строя коммутатора на авто устанавливался аварийный генератор импульсов. Благодаря его наличию, автомобиль мог оставаться в строю еще 30 часов.

Проблемы в работе стартера

Несмотря на то, что в схеме подключения стартера на деталь оказывается меньше нагрузки, чем на другие системы и углы ТС, даже при малых нагрузках не исключена поломка. Вероятные неполадки:

1. Медленно вращается коленчатый вал. Это происходит из-за высокой вязкости масла, окисления контактов кабеля, уменьшения заряда внешнего источника.
2. Не осуществляется подключение механизма. Причин бывает несколько: поломка реле, контактов, нарушение схемы.
3. Неприятные звуки в шестерне появляются из-за некорректного замыкания контактов в схеме.
4. Работа якоря не инициирует движение коленвала. Такое явление происходит вследствие буксировки муфты или препятствий в перемещении элемента по валу.
5. Чересчур долгое подключение стартера ЗИЛ 131 обусловлено заеданием замка зажигания или обмотки, а также неправильным функционированием контактов, нарушением их схемы.
6. Лишний шум при работе может возникнуть ввиду ослабления соединения деталей или замедленного выхода шестерни.

Рекомендуется не допускать поломок устройства, поскольку при его полном выходе из строя хозяину придется заплатить немало денег.

Из материала стало известно, что представляет собой стартер ЗИЛ 131 согласно базовой схеме, каково его предназначение и как подключить механизм. Деталь довольно надежна и долговечна. При грамотном подключении по схеме, а также своевременном и должном обслуживании она прослужит десятки лет.

=>

Грузовик ЗИЛ 131 в течение многих лет применялся в качестве военной техники. По прошествии времени он стал все чаще применяться в сельскохозяйственных работах. В материале описана схема подключения стартера ЗИЛ 131 и факторы, влияющие на его работу.

Схема ЗИЛ 131

Электросхема грузового автомобиля ЗИЛ 131. Предназначена для проведения ремонтных работ и обслуживания авто. Для увеличения — кликните на схему.

Схема электрооборудования автомобиля ЗИЛ-131

Элементы схемы электрооборудования данного грузового автомобиля:

29 114-3733024 Реле электромагнита типа РС523 в сборе 48 130-3721062 Устройство контактное с крышкой в сборе 26 130-3722105 Предохранитель 6А ЗИЛ 131 27 130-3722210 Предохранитель 7,5А 56 130Т-3704010-А Выключатель зажигания типа ВК350 в сборе 12 130Т-3708110-А Реле включения стартера типа РС502 в сборе 43 130Т-3709010 Переключатель света центральный типа П44-А в сборе 53 130Т-3709060-20 Переключатель указателей поворота типа П105А-01 62 130Т-3714010-Б Плафон кабины типа ПК201 в сборе 67 130Т-3715010-А1 Лампа переносная типа ПЛТ67-А в сборе

17 130Т-3715060-А Лампа подкапотная типа ПД308-А в сборе 7 130Т-3721020-02 Сигнал звуковой типа С311-01 в сборе 70 130Т-3723043 Панель соединительная четырехконтактная типа ПС2-А2 в сборе 4 130Т-3726038 Фонарь сигнальный типа УП101 в сборе 33 130Т-3730010 Электродвигатель отопителя типа 192. 3730 в сборе (35 Вт) 37 130Т-3730166 Сопротивление электродвигателя дополнительное типа СЭ300 в сборе 47 130Т-3803021 Контрольная лампа типа ПД20-Е 64 130Т-3806040-01 Датчик указателя уровня топлива типа БМ117-Д-Т в сборе 9 130Т-3808012 Датчик указателя температуры воды типа ТМ-100-В в сборе 8 130Т-3808014 Датчик лампы перегрева воды в радиаторе типа ТМ-102 в сборе 20 131-3702010-11 Реле-регулятор типа РР132А в сборе 74 131-3703010-А Аккумуляторная батарея типа 6СТ-90ЭМ (с электролитом) в сборе 73 131-3703140 Выключатель массы аккумуляторной батареи типа ВК318-Б 14 131-3705050-Б Резистор цепи катушки зажигания СЭ326 16 131-3706010-20 Датчик-распределитель 43.3706 в сборе 6 131-3707010 Свеча зажигания типа СН307-В в сборе 10 131-3708010-01 Стартер типа СТ2А в сборе ЗИЛ 131 57 131-3709036 Переключатель света фар ножной типа П53 58 131-3710136-Б Выключатель типа ВК-403 в сборе 35 131-3710142 Выключатель типа ВК38-Б в сборе 34 131-3710600-01 Выключатель управления реле типа 4607.3710 в сборе 2 131-3711010-А Фара типа ФГ122П в сборе 1 131-3712010-Б Фонарь передний типа ПФ133А в сборе 44 131-3713230-Б Патроны ламп освещения приборов с проводами типа ПП126-К в сборе 31 131-3714320 Фонарь освещения кабины типа ФП12-Б в сборе ЗИЛ 131 66 131-3715020 Штепсельная розетка типа ПС400 в сборе 65 131-3716010-Б Фонарь задний типа ФП133А 71 131-3717010 Фонарь освещения номерного знака типа ФП134 в сборе 24 131-3720010-А2 Выключатель сигнала торможения типа ВК13-Б в сборе 22 131-3721300-А Сигнал-зуммер типа С205-Б в сборе 75 131-3727012-А Фара-прожектор типа 17. 3711 с рукояткой в сборе 60 131-3733010 Электромагнит привода воздушного клапана типа РС326 в сборе 18 131-3734010 Коммутатор транзисторный типа ТК200 в сборе 19 131-3734012 Вибратор аварийный типа РС 351 в сборе 55 131-3810090-Б Манометр давления воздуха в шинах типа МД223-Б в сборе 11 131-7904044 Фильтр конденсаторный типа ФР132 46 150Ю-3713240 Патрон контрольной лампы ЗИЛ 131 36 150Ю-3713300 Переключатель типа П20-А2 в сборе 21 150Ю-3715020 Штепсельная розетка типа 47К в сборе 28 150Ю-3722150 Предохранитель термобиметаллический типа ПР2-Б 81 150Ю-3723032 Панель соединительная трехконтактная типа ПС1-А2 в сборе (для моделей 131Н и 131НА с односкоростной коробкой отбора мощности) 76 150Ю-3723076 Панель двухконтактная типа ПС4-А2 в сборе 13 152Ю1-7904030 Фильтр радиопомех цепи катушки зажигания типа ФР82-Ф в сборе 32 155Ю-3713300 Выключатель типа ВК26-А2 в сборе 30 157Г-7904200 Конденсатор электродвигателя отопителя типа КБП-С 125-40-1 +/-20% 23 157КЮ-3730020 Электродвигатель вентилятора типа МЭ11 в сборе 69 164Ю-3716110 Розетка штепсельная прицепа типа ПС300А-100 в сборе 3 164Ю-3723079 Панель соединительная пятиконтактная типа ПС5 в сборе 25 164Ю-3726026 Прерыватель указателей поворота типа РС57 в сборе 51 164Ю-3803025 Контрольная лампа указателей поворота типа ПД20-Д 5 375-3701010 Генератор типа Г287Б в сборе 15 375-3705010-10 Катушка зажигания типа Б118 в сборе 49 Комбинация четырех приборов типа КП205-А Комбинация четырех приборов типа КП205-А в сборе 45 Манометр давления воздуха в системе пнев Манометр давления воздуха в системе пневматического привода тормозов типа МД-213 в сборе 52 Спидометр типа СП201-А в сборе Спидометр типа СП201-А в сборе.

trucks-shemi.ru

Схема зажигания зил 131. Цветная схема электрооборудования автомобиля ЗИЛ-131

Цветная схема электрооборудования автомобиля ЗИЛ-131



Интернет-журнал по ремонту бытовой техники и автоэлектроники Времонт.su

Рис. 1. Oбозначение на схеме:

1 — фара головного света; 2 — передний фонарь; 3 — боковой повторитель указателя поворота; 4 — генератор; 5 — регулятор напряжения; 6 — подкапотная лампа; 7 — аварийный вибратор; 8 — свеча зажигания; 9 — датчик-распределитель; 10 — транзисторный коммутатор; 11 — добавочный резистор; 12 — катушка зажигания; 13 — фильтр радиопомех; 14 — датчик температуры охлаждающей жидкости; 15 — датчик контрольной лампы аварийного перегрева жидкости; 16 — электрический сигнал; 17 — реле включения переднего моста; 18 — реле стартера; 19 — конденсаторный фильтр; 20 — стартер; 21 — розетка рации; 22 — зуммер; 23 — электродвигатель отопителя; 24 — конденсатор электродвигателя отопителя; 25 — резистор электродвигателя отопителя; 26 — электродвигатель вентилятора; 27 — опознавательные фонари автопоезда; 28 — выключатель сигнала торможения; 29 — прожектор искатель; 30 — фонарь освещения кабины; 31 — выключатель фонаря освещения кабины; 32 — выключатель принудительного включения привода переднего моста; 33 — выключатель опознавательных фонарей автопоезда; 34 — переключатель датчиков указателя уровня топлива; 35 — переключатель отопителя; 36 — выключатель плафона; 37 — выключатель вентилятора; 38 — переключатель управляемой фарой; 39 — выключатель управляемой фары; 40 — центральный переключатель света; 41 — контрольная лампа включения привода переднего моста; 42 — манометр тормозной системы; 43 — контрольная лампа аварийного падения давления масла; 44 — комбинация приборов; 45 — плафон; 46 — контрольная лампа указателей поворота; 47 — спидометр; 48 — контрольная лампа аварийного перегрева жидкости; 49 — контрольная лампа дальнего света фар; 50 — манометр системы регулирования давления воздуха в шинах; 51 — предохранитель; 52 — реле указателей поворота; 53 — контактное устройство электрического сигнала; 54 — кнопка сигнала; 55 — переключатель указателей поворота; 56 — розетка переносной лампы; 57 — переключатель света фар; 58 — переключатель зажигания; 59 — предохранитель; 60 — предохранитель; 61 — аккумуляторная батарея; 62 — выключатель аккумуляторной батареи; 63 — электромагнит клапана системы включения переднего моста; 64 и 68 — датчики указателей уровня топлива; 65 — выключатель клапана переднего моста; 66 — выключатель контрольной лампы включения переднего моста; 67 — розетка прицепа; 69 — розетка переносной лампы; 70 — задний фонарь; 71 — фонарь освещения номерного знака; 72 — выключатель сигнала водителю.

цветная схема и особенности обслуживания

Цветная схема электрооборудования автомобиля ЗИЛ-130



Интернет-журнал по ремонту бытовой техники и автоэлектроники Времонт.su

Рис. 1. Oбозначение на схеме:

1, 10, 23 и 48 — соединительные панели; 2 — фара; 3 — передний фонарь; 4 — боковой повторитель указателя поворота; 5 — генератор; 6 — свеча зажигания с помехоподавляющим резистором; 7 — датчик-распределитель; 8 — датчик сигнализатор аварийного перегрева жидкости; 9 — электрический сигнал; 11 — стартер; 12 — реле стартера; 13 — датчик температуры охлаждающей жидкости; 14 — добавочный резистор катушки зажигания; 15 — подкапотная лампа; 16 — высоковольтные провода; 17 — катушка зажигания; 18 — опознавательные фонари автопоезда; 19 — плавкий предохранитель; 20 — биметаллический предохранитель; 21 — блок биметаллических предохранителей; 22 — реле-прерыватель указателей поворота; 24 — выключатель зажигания и стартера; 25 — спидометр; 26 — сигнализатор дальнего света фар; 27 — манометр тормозной системы; 28 — регулятор напряжения; 29 — электродвигатель отопителя; 30 — резистор электродвигателя отопителя; 31 — переключатель отопителя; 32 — выключатель опознавательных фонарей автопоезда; 33 — выключатель плафона; 34 — центральный переключатель света; 35 — плафон; 36 — сигнализатор аварийного падения давления масла; 37 — комбинация приборов; 38 — сигнализатор указателей поворота; 39 — контактные устройства звукового сигнала; 40 — переключатель указателей поворота; 41 — сигнализатор аварийного перегрева жидкости; 42 — розетка переносной лампы; 43 — ножной переключатель света фар; 44 — транзисторный коммутатор; 45 — аккумуляторная батарея; 46 — выключатель сигнала торможения; 47 — датчик указателя уровня топлива; 49 — задний фонарь; 50 — штепсельная розетка прицепа.

Как определить неисправность?

Неполадки, связанные с электрооборудованием, можно определить по следующим признакам:

1. Генератор: не дает зарядный ток, шум подшипников во время работы, зарядный ток большой силы.
2. Стартер: не работает; не вращает коленвал двигателя; ротор вращается, но не вращает коленвал; при включении слышны частые щелчки втягивающего реле; после пуска мотора стартер не отключается.
3. Аккумуляторная батарея: быстро разряжается; быстро уменьшается уровень электролита в батарее; из отверстий для вентиляции проливается электролит; во время зарядки незначительное повышение плотности электролита.
4. Система зажигания: нарушены контакты в соединениях компонент системы зажигания, не запускается силовой агрегат.

Общее устройство грузовика

Электросхема Зил 131 — ЗИЛ Электросхема —

Электросхема Зил 131

1 — фара головного света; 2 — передний фонарь; 3 — боковой повторитель указателя поворота; 4 — генератор; 5 — регулятор напряжения; 6 — подкапотная лампа; 7 — аварийный вибратор; 8 — свеча зажигания; 9 — датчик-распределитель; 10 — транзисторный коммутатор; 11 — добавочный резистор; 12 — катушка зажигания; 13 — фильтр радиопомех; 14 — датчик температуры охлаждающей жидкости; 15 — датчик контрольной лампы аварийного перегрева

жидкости; 16 — электрический сигнал; 17 — реле включения переднего моста; 18 — реле стартера; 19 — конденсаторный фильтр; 20 — стартер; 21 — розетка рации; 22 — зуммер; 23 — электродвигатель отопителя; 24 — конденсатор электродвигателя отопителя; 25 — резистор электродвигателя отопителя; 26 — электродвигатель вентилятора; 27 — опознавательные фонари автопоезда; 28 — выключатель сигнала торможения; 29 — прожектор искатель; 30 — фонарь освещения кабины; 31 — выключатель фонаря освещения кабины; 32 — выключатель

принудительного включения привода переднего моста; 33 — выключатель опознавательных фонарей автопоезда; 34 — переключатель датчиков указателя уровня топлива; 35 — переключатель отопителя; 36 — выключатель плафона; 37 — выключатель вентилятора; 38 — переключатель управляемой фарой; 39 — выключатель управляемой фары; 40 — центральный переключатель света; 41 — контрольная лампа включения привода переднего моста; 42 — манометр тормозной системы; 43 — контрольная лампа аварийного падения давления масла; 44 — комбинация

приборов; 45 — плафон; 46 — контрольная лампа указателей поворота; 47 — спидометр; 48 — контрольная лампа аварийного перегрева жидкости; 49 — контрольная лампа дальнего света фар; 50 — манометр системы регулирования давления воздуха в шинах; 51 — предохранитель; 52 — реле указателей поворота; 53 — контактное устройство электрического сигнала; 54 — кнопка сигнала; 55 — переключатель указателей поворота; 56 — розетка переносной лампы; 57 — переключатель света фар; 58 — переключатель зажигания; 59 — предохранитель;

60 — предохранитель; 61 — аккумуляторная батарея; 62 — выключатель аккумуляторной батареи; 63 — электромагнит клапана системы включения переднего моста; 64 и 68 — датчики указателей уровня топлива; 65 — выключатель клапана переднего моста; 66 — выключатель контрольной лампы включения переднего моста; 67 — розетка прицепа; 69 — розетка переносной лампы; 70 — задний фонарь; 71 — фонарь освещения номерного знака; 72 — выключатель сигнала водителю.

raznoe161.ucoz.ru

ЗИЛ ЗИЛ 131 Схема электрооборудования автомобиля ЗИЛ-131Н и седельного

114-3733024	Реле электромагнита типа РС523 в сборе	Поиск по номеру
130-3721062	Устройство контактное с крышкой в сборе	Поиск по номеру
130-3722105	Предохранитель 6А	Поиск по номеру
130-3722210	Предохранитель 7,5А	Поиск по номеру
130Т-3704010-А	Выключатель зажигания типа ВК350 в сборе	Поиск по номеру
130Т-3708110-А	Реле включения стартера типа РС502 в сборе	Поиск по номеру
130Т-3709010	Переключатель света центральный типа П44-А в сборе	Поиск по номеру
130Т-3709060-20	Переключатель указателей поворота типа П105А-01	Поиск по номеру
130Т-3714010-Б	Плафон кабины типа ПК201 в сборе	Поиск по номеру
130Т-3715010-А1	Лампа переносная типа ПЛТ67-А в сборе	Поиск по номеру
130Т-3715060-А	Лампа подкапотная типа ПД308-А в сборе	Поиск по номеру
130Т-3721020-02	Сигнал звуковой типа С311-01 в сборе	Поиск по номеру
130Т-3723043	Панель соединительная четырехконтактная типа ПС2-А2 в сборе	Поиск по номеру
130Т-3726038	Фонарь сигнальный типа УП101 в сборе	Поиск по номеру
130Т-3730010	Электродвигатель отопителя типа 192. 3730 в сборе (35 Вт)	Поиск по номеру
130Т-3730166	Сопротивление электродвигателя дополнительное типа СЭ300 в сборе	Поиск по номеру
130Т-3803021	Контрольная лампа типа ПД20-Е	Поиск по номеру
130Т-3806040-01	Датчик указателя уровня топлива типа БМ117-Д-Т в сборе	Поиск по номеру
130Т-3808012	Датчик указателя температуры воды типа ТМ-100-В в сборе	Поиск по номеру
130Т-3808014	Датчик лампы перегрева воды в радиаторе типа ТМ-102 в сборе	Поиск по номеру
131-3702010-11	Реле-регулятор типа РР132А в сборе	Поиск по номеру
131-3703010-А	Аккумуляторная батарея типа 6СТ-90ЭМ (с электролитом) в сборе	Поиск по номеру
131-3703140	Выключатель массы аккумуляторной батареи типа ВК318-Б	Поиск по номеру
131-3705050-Б	Резистор цепи катушки зажигания СЭ326	Поиск по номеру
131-3706010-20	Датчик-распределитель 43. 3706 в сборе	Поиск по номеру
131-3707010	Свеча зажигания типа СН307-В в сборе	Поиск по номеру
131-3708010-01	Стартер типа СТ2А в сборе	Поиск по номеру
131-3709036	Переключатель света фар ножной типа П53	Поиск по номеру
131-3710136-Б	Выключатель типа ВК-403 в сборе	Поиск по номеру
131-3710142	Выключатель типа ВК38-Б в сборе	Поиск по номеру
131-3710600-01	Выключатель управления реле типа 4607.3710 в сборе	Поиск по номеру
131-3711010-А	Фара типа ФГ122П в сборе	Поиск по номеру
131-3712010-Б	Фонарь передний типа ПФ133А в сборе	Поиск по номеру
131-3713230-Б	Патроны ламп освещения приборов с проводами типа ПП126-К в сборе	Поиск по номеру
131-3714320	Фонарь освещения кабины типа ФП12-Б в сборе	Поиск по номеру
131-3715020	Штепсельная розетка типа ПС400 в сборе	Поиск по номеру
131-3716010-Б	Фонарь задний типа ФП133А	Поиск по номеру
131-3717010	Фонарь освещения номерного знака типа ФП134 в сборе	Поиск по номеру
131-3720010-А2	Выключатель сигнала торможения типа ВК13-Б в сборе	Поиск по номеру
131-3721300-А	Сигнал-зуммер типа С205-Б в сборе	Поиск по номеру
131-3727012-А	Фара-прожектор типа 17. 3711 с рукояткой в сборе	Поиск по номеру
131-3733010	Электромагнит привода воздушного клапана типа РС326 в сборе	Поиск по номеру
131-3734010	Коммутатор транзисторный типа ТК200 в сборе	Поиск по номеру
131-3734012	Вибратор аварийный типа РС 351 в сборе	Поиск по номеру
131-3810090-Б	Манометр давления воздуха в шинах типа МД223-Б в сборе	Поиск по номеру
131-7904044	Фильтр конденсаторный типа ФР132	Поиск по номеру
150Ю-3713240	Патрон контрольной лампы	Поиск по номеру
150Ю-3713300	Переключатель типа П20-А2 в сборе	Поиск по номеру
150Ю-3715020	Штепсельная розетка типа 47К в сборе	Поиск по номеру
150Ю-3722150	Предохранитель термобиметаллический типа ПР2-Б	Поиск по номеру
150Ю-3723032	Панель соединительная трехконтактная типа ПС1-А2 в сборе (для моделей 131Н и 131НА с односкоростной коробкой отбора мощности)	Поиск по номеру
150Ю-3723076	Панель двухконтактная типа ПС4-А2 в сборе	Поиск по номеру
152Ю1-7904030	Фильтр радиопомех цепи катушки зажигания типа ФР82-Ф в сборе	Поиск по номеру
155Ю-3713300	Выключатель типа ВК26-А2 в сборе	Поиск по номеру
157Г-7904200	Конденсатор электродвигателя отопителя типа КБП-С 125-40-1 +/-20%	Поиск по номеру
157КЮ-3730020	Электродвигатель вентилятора типа МЭ11 в сборе	Поиск по номеру
164Ю-3716110	Розетка штепсельная прицепа типа ПС300А-100 в сборе	Поиск по номеру
164Ю-3723079	Панель соединительная пятиконтактная типа ПС5 в сборе	Поиск по номеру
164Ю-3726026	Прерыватель указателей поворота типа РС57 в сборе	Поиск по номеру
164Ю-3803025	Контрольная лампа указателей поворота типа ПД20-Д	Поиск по номеру
375-3701010	Генератор типа Г287Б в сборе

banga. ua

Разборка стартера

Стартер нужно разбирать в следующем порядке.

1. Отвернуть гайку и отсоединить вывод от выводит болта реле стартера.
2. Отвернуть три винта и снять кожух.
3. Отвернуть винты крепления ярма реле к крышке стартера и снять реле.
4. Вынуть щетки из щеткодержателя.
5. Отвернуть стяжные шпильки стартера.
6. Снять крышку со стороны коллектора, предварительно отсоединив изолированные щетки от щеткодержателей.
7. Снять корпус стартера.
8. Отвернуть гайку, крепящую ось рычага, вывернуть ось и вынуть рычаг.
9. Вынуть якорь с приводом в сборе из крышки со стороны привода.
10. Снять с вала якоря упорную шайбу и, отодвинув вправо упорное кольцо, снять с вала с помощью отвертки замковое кольцо, затем снять якорь с вала.
11. Для осмотра контактов тягового реле отвернуть гайку с выводного болта обмоток реле и гайку с контактного болта; отвернуть три винта, крепящие контактную крышку, и вынуть плунжер вместе с контактным диском.

Завершающая сборка деталей двигателя ЗИЛ-130

Содержание:

• Модернизация двигателя
• Выявление проблем и поломок данной системы
  • Проверка прохождения тока
  • Проверка момента зажигания
• Установка зажигания ЗИЛ-130
• Виды систем зажигания
  • Контактная система зажигания
  • Бесконтактный тип системы
  • Электронный тип системы
• Как работает контактно-транзисторная система зажигания
  • Цепь рабочего тока низкого напряжения
  • Цепь высокого напряжения
• Зил-157КД 6X6
  • Контрольно-измерительные приборы и органы управления
  • Расположение рычагов и педалей управления
  • Источники информации
• Принцип работы СЗ
• Как выставить зажигание на автомобиле ВАЗ шестой модели
  • Бесконтактная система зажигания – устройство, принцип работы
• Вывод

Модернизация двигателя

Первоначальный вариант автомобиля не предусматривал доработку и модернизацию, поскольку двигатель ЗИЛ 130 имел штатные характеристики и предназначался для выполнения обыденных задач. Встречались автолюбители, которые усовершенствовали агрегат, выжимая из него максимум возможностей. После двухтысячного года модернизация силовой установки стала частым явлением, тюнинг агрегата обходился не дёшево, требовал трудозатрат и материальных вложений.

Автомобиль ЗИЛ 130 после доработки:

Тюнинг двигателя ЗИЛ 130 включал в себя следующие доработки:

• Изменение параметров поршней агрегата. Работа включает в себя расточку гильз цилиндров, под установку специальных поршней, размером 120мм. Такие действия увеличивали отношение объёма в нижней мертвой точке к объёму камеры сгорания. Поршни для переделки силового агрегата выпускали заводы ЗИЛ и Terra.
• Демонтаж штатной головки агрегата и монтаж другой головки, например, ЗИЛ 130 БЭ.
• Проведение полной замены клапанов агрегата. С этой целью растачивают посадочные места деталей под изделия ATI. Поводят замену сёдел клапанов, этот процесс проводят с подгонкой кромок изделия.
• Меняются шкивы агрегата под применение зубчатого ремня;
• Меняется система зажигания агрегата на современный механизм, без использования контактов;
• Меняются вкладыши коленчатого вала агрегата, сам вал растачивается;
• Меняется механизм подачи горючего в агрегат, демонтируется карбюратор, ставитсяинжектор с одноточечным впрыском. Если применить многоточечный впрыск, то мощность силовой установки увеличится.

ЗИЛ 130, на фото переоборудованный силовой агрегат:

При проведении работ по модернизации не стоит забывать о выхлопной системе, механизм необходимо заменить усовершенствованным. Для силового агрегата предусмотрен специальный комплект из хромированного материала, выхлопная труба этого набора укорочена на 200мм, применение всего в комплексе даёт прирост в 50 лошадиных сил. Еще применяют систему выхлопа с разветвленными патрубками, при этом из выпускного коллектора будет выходить две трубы отвода газов. Правильное выполнение работ даст прирост в 70 лошадиных сил.

Проводимые доработки позволяют увеличить характеристики силового агрегата в два, два с половиной раза. Однако, перед началом проведения работ надо все грамотно рассчитать и взвесить. Дело в том, что покупка материалов и сами работы стоят дорого, а будет ли целесообразно выполнять манипуляции, решать хозяину.

Выявление проблем и поломок данной системы

Вопросы и ответы

Итак, система зажигания в автомобиле ЗИЛ 130, как и любой механизм, пусть даже на такой грозной, и казалось бы, вечной машине, может ломаться. Но для того, чтобы понять, что именно вышло из строя и как это починить, необходимо знать какие бывают неисправности, об этом и поговорим.

Основными и самыми простейшими признаками того, что с системой зажигания что-то не так, являются следующие:

• Двигатель запускается с трудом или не с первого раза. Столкнувшийся с данной проблемой сразу определит ее, ведь машина будет тяжело заводиться, а также издавать характерные звуки при повороте ключа зажигания.
• Потеря оборотов при работе двигателя на холостом ходу. Тут стоит присматриваться к датчикам на панели, если обороты плавают с разбегом более чем в 500 об/м, стоит срочно бить тревогу.
• Снижение динамики и просадка в мощности двигателя. Этот фактор определяется при разгоне, бывалый водитель сразу заметить, когда его машина станет хуже разгоняться.
• Увеличившийся расход топлива. Чтобы обнаружить этот признак, следует знать сколько горючего потребляет ваша машина в разных скоростных режимах и следить за тем, как часто вы стали посещать заправки.

Если вы заметили хотя бы один из перечисленных выше пунктов, стоит заглянуть под капот и проверить, в порядке ли система зажигания вашего ЗИЛ 130, а для этого стоит знать куда смотреть, что делать и каких правил безопасности придерживаться.

Проверка прохождения тока

Первым шагом будет осуществляться проверка выработки искры в свечах вашего ЗИЛ 130, так как возможно, разряд банально не доходит до нужного места. Самым простым решением для этого будет подключение новой свечи к проводу высокого напряжения и попытка завести двигатель. Для этого вам понадобится помощник, ведь вы должны визуально определить, образуется ли разряд на контактах свечи. Если электрический заряд не пришел, проверьте все соединения и стыки проводов на наличие коррозийных образований, излишков влаги и посадку контактов, ведь именно такие мелочи чаще всего становятся причиной поломки.

Если же проверка не дала никаких результатов, или после очищения поврежденных мест проблема не исчезла, необходимо отслеживать образование искры в обратном порядке. Для этого ей нужно пройти обратный путь от свечи, по проводу высокого напряжения к контакту распределителя, далее к катушке зажигания и прийти к блоку управления, однако это лучше проделывать со знанием дела и соответствующим диагностическим оборудованием.

Проверьте также наличие искрообразования на свечах во всех цилиндрах, ведь если искра отсутствует только на одной свече, проблема, скорее всего, кроется на промежутке между соответствующей свечой и распределителем. Если же ток не приходит во все цилиндры, то неполадки, скорее всего, именно в блоке управления или его выходах.

Проверка момента зажигания

Слишком раннее, или наоборот позднее зажигание, также может быть причиной неисправности системы. Ведь если искра образуется слишком рано, топливовоздушная смесь еще не успеет прийти в систему, если поздно, то процесс горения также будет затруднен по известным причинам.

Чтобы проверить этот момент вам потребуется две вещи, это: лампа-стробоскоп и тестер. Далее проверка осуществляется просто посредством схемы и установки привода вакуумного регулятора и наблюдением за смещением показателей на перечисленных выше приборах.

Таким же образом можно отрегулировать процесс момента зажигания в более позднюю или раннюю стороны, осуществляя настройки на пониженных или повышенных оборотах двигателя, однако это лучше доверить специалистам, разбирающимся в заводских показателях вашей машины и знающим свое дело.

Установка зажигания ЗИЛ-130

Ремонт ГБЦ двигателя ЗМЗ-402 автомобиля ГАЗ-2705

Устанавливать зажигание при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо в следующем порядке:

1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (положение а на рисунке).
2. Расположить паз на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя. В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.После того как привод распределителя станет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах ±15°.При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах. При этом паз на валу привода должен быть смещен к переднему концу двигателя.Если при этом корпус привода не удается установить так, чтобы не было зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (положение б на рисунке).
4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
5. Снять крышку с распределителя, устранить зазоры в цепи его привода (взявшись за бегунок, повернуть до упора вал распределителя против часовой стрелки), включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм).

   При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.

6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3-7-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской О на нижнем пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями пп.3-6.

Установку зажигания на двигателях, на которых снимался ни распределитель, ни его привод, необходимо производить в соответствии с указаниями пп.3, 5, 6, немного отвернув перед операцией, указанной в п.5, болт крепления пластины к распределителю.

Установку зажигания на двигателе в соответствии с применяемым сортом топлива необходимо уточнить с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытании автомобиля с грузом до появления детонации следующим образом:

1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью.
2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч. При этом надо прислушиваться к работе двигателя.
3. При сильной детонации на указанном в п.2 режим работы двигателя вращением гаек октан-корректора переместить указанную стрелку верхней пластины по шкал в сторону знака «—».
4. При полном отсутствии детонации на указанном в п.2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, отмеченную «+».

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40-45 км/ч.

Виды систем зажигания

Ремонт, продажа, замена снятие и установка блоков ABS АВС в СВАО — Алуфьево, Бибирево, Отрадное

Любые СЗ независимо от типа привода подразделяются на три типа:

1. Контактный.
   Такой тип системы является устаревший, на сегодняшний день он встречается не так часто, обычно контактные СЗ используются в автомобилях отечественного производства. Принцип функционирования в данном случае заключается в создании электрических сигналов, образующихся благодаря распределителю.
2. или БСЗ,
   которая также именуется транзисторной. Принцип работы основан на функционировании коммутатора.
3. Электронный вариант
   является одним из наиболее современных и дорогих по стоимости устройств, которые устанавливаются только на новые машины. Такой тип полностью отличается от двух описанных выше, поскольку обладает более сложной конструкцией, отвечающей не только за момент зажигания, но и прочие параметры машины.

Контактная система зажигания

Такой СЗ с приводом встречается достаточно часто сегодня, поскольку старые отечественные автомобили используются в нашей стране до сих пор миллионами автолюбителей. Одним из основных достоинств такой СЗ является надежность. Из-за того, что конструкция системы довольно простая, сама контактная часть очень редко ломается. Однако, если механизм выходит из строя, произвести ремонт узла даже своими руками будет не так сложно, поскольку все детали стоят не дорого, а сам ремонт довольно простой.

Следует также отметить, что такой узел состоит из таких элементов: АКБ, генератор, катушка зажигания, привод, свечи, распределитель и прерыватель, конденсатор. Принцип работы данного узла довольно простой — на СЗ передается напряжение от генераторного устройства. В тот момент, когда такт сжатия близится к концу, на контактах свечки появляется искры, поджигающая топливо.

Бесконтактный тип системы

Большая часть современных машин невысокой и средней стоимости российского производства оборудуются бесконтактной СЗ.

По сравнению с контактной, это тип обладает определенными достоинствами:

1. Искра, которая вырабатывается, обладает более высокой мощностью, получаемой в итоге увеличенного напряжения на вторичной обмотке.
2. Бесконтактная СЗ оборудуется электромагнитным генератором, благодаря которому достигается стабильное функционирование и передача энергии во все необходимые механизмы. Соответственно, это положительно влияет на сохранение и выработку силовым агрегатом большей мощности. При правильной работе мотора можно достичь экономии бензина.
3. Удобство в плане технического обслуживания. Бесконтактная СЗ требует единственного условия для того, чтобы обеспечить ее нормальную работу и долгий ресурс эксплуатации — вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют осуществлять эту процедуру не реже, чем каждые 10 тысяч км пробега.

Единственным недостатком является сложность ремонта в случае поломки узла. Чтобы произвести ремонт своими силами, необходимо будет правильно осуществить диагностику поломки, а для этого требуется специальное оборудование. Как показывает практика, решить неисправность своими руками всегда практически невозможно.

Электронный тип системы

Электронный вариант СЗ с приводом ставится сегодня на все современные авто европейского, азиатского, а также американского производства. В результате установки этой СЗ у водителя отпадает необходимость регулярной диагностики контактов на предмет окисления и решения проблем с перебоями в работе зажигания. Следует отметить, что угол опережения в электронном варианте всегда настроить легче, вторичное напряжение на практике всегда функционирует более стабильно. Более того, горючая смесь в цилиндрах силового агрегата почти всегда сгорает полностью.

Разумеется электронный вариант также имеет некоторые недостатки. К примеру, осуществить ремонт своими силами такого типа СЗ фактически невозможно. Для диагностики потребуется современное оборудование, которое есть только на СТО.

Как работает контактно-транзисторная система зажигания

Если выключатель зажигания 17 включен, а контакты прерывателя разомкнуты, то транзистор 21 заперт, так как нет тока в его цепи управления, т.е. в переходе эмиттер – база. Ток не проходит и между эмиттером и коллектором на массу, так как сопротивление этого перехода очень большое. При замыкании контактов прерывателя в цепи управления транзистора (эмиттер-база) проходит ток, в результате транзистор открывается. Сила тока управления невелика около (0,8 А) и уменьшается до 0,3 А с увеличением частоты вращения кулачка прерывателя. В контактно-транзисторной системе зажигания имеются две цепи низкого напряженияцепь управления транзистора и цепь рабочего тока.

Цепь управления транзистораположительный вывод АКБ 16 – выключатель зажигания 17 – выводы ВК-Б и К добавочных резисторов 14 – первичная обмотка 4 катушки зажигания 5 – вывод транзисторного коммутатора 1 – электроды перехода эмиттер – база транзистора 21 – первичная обмотка импульсного трансформатора 20 – вывод Р – контакты 11 и 12 прерывателя – масса – отрицательный вывод АКБ. При прохождении тока управления транзистора через переход эмиттер-база значительно уменьшается сопротивление эмиттер-коллектор, и транзистор открывается, включая цепь рабочего тока (7-8 А).

Цепь рабочего тока низкого напряжения

Положительный вывод АКБ 16 – выключатель зажигания 17 – выводы ВК-Б и К добавочных резисторов 14 – первичная обмотка 4 катушки зажигания 5 – вывод транзисторного коммутатора 1 – электроды перехода эмиттер-коллектор транзистора 21 – вывод М – масса – отрицательный вывод АКБ. При размыкании контактов прерывателя прекращается ток в цепи управления транзистора и значительно возрастает его сопротивление. Транзистор закрывается, выключая цепь рабочего тока низкого напряжения. Магнитный поток изменяющегося поля пересекает витки катушки зажигания, индуктируя во вторичной обмотке ЭДС, в результате чего возникает высокое напряжение (около 30000 В), а в первичной обмотке ЭДС самоиндукции (около 80-100 В).

Цепь высокого напряжения

Вторичная обмотка 6 катушки зажигания 5 ротор 9 распределителя 10 – свечи зажигания 7 ( в соответствии с порядком работы двигателя) – масса – вторичная обмотка 6 катушки зажигания 5.

Импульсный трансформатор необходим для быстрого запирания транзистора. При размыкании контактов прерывателя во вторичной обмотке импульсного трансформатора индуктируется ЭДС самоиндукции, направление которой противоположно направлению рабочего тока на переходе база-эмиттер. Благодаря этому быстро исчезает магнитное поле и ток в первичной обмотке 4 катушки зажигания 5. Диод 19 и стабилитрон 18 в прямом направлении – мимо первичной обмотки катушки зажигания.

Необходимо помнить, что контакты прерывателя пропускают и прерывают только силу тока управления транзистора 0,3-0,8 А. Если на них попало масло, образовалась масляная пленка или слой окиси, то ток управления транзистора не сможет пройти через контакты. Поэтому контакты прерывателя промывают бензином и следят за тем, чтобы они всегда были чистыми.

Зил-157КД 6X6

Выпускался автомобильным заводом имени Лихачева: ЗИЛ-157КД с 1978 г.

(с 1958 до 1961 г. выпускался автомобиль ЗИЛ-157, а с 1961 до 1978 — автомобиль ЗИЛ-157К).

Кузов автомобиля — деревянная платформа с задним открывающимся бортом, боковые борта снабжены надставными решетчатыми бортами и откидными скамейками. Борта имеют гнезда для установки дуг тента. Кабина — трехместная, цельнометаллическая.

Грузоподъемность, кг:

#i по дорогам с твердым покрытием — 5000#i по грунту — 3000

Допустимая масса прицепа, кг:

#i по дорогам с твердым покрытием — 5000#i по грунту — 3600

Собственная масса, кг — 5540 (5800)*

#i В том числе на переднюю ось — 2400#i В том числе на тележку — 3140

Полная масса, кг** — 8690

#i В том числе на переднюю ось — 2680#i В том числе на тележку — 6010

Дорожные просветы под осью, мм:

#i передней — 310#i средней и задней — 355

Радиус поворота, м:

#i по оси следа внешнего переднего колеса — 11,2#i наружный габаритный — 12

Максимальная скорость, км/ч — 60

Тормозной путь со скорости 50 км/ч, м — 29

Контрольный расход топлива при скорости 30—40 км/ч, л/100 км — 38,5

Двигатель ЗИЛ-157КД, карбюраторный, четырехтактный, шестицилиндровый, нижнеклапанный

Диаметр цилиндра и ход поршня, мм — 100X114,3

Рабочий объем, л — 5,38

Степень сжатия — 6,5

Порядок работы цилиндров — 1—5—3—6—2—4

Максимальная мощность, л. с. (кВт) — 110 (80,9) при 2800 об/мин

Максимальный крутящий момент, кгс-м (Н-м) — 35 (343,2)при 1100-1400 об/мин

Карбюратор — К-88АЖ

Напряжение электрооборудования — 12B

Аккумуляторная батарея — 6СТ-90

Прерыватель-распределитель — Р21-10

Катушка зажигания — Б114

Свечи зажигания — А10

Генератор — 17.3701

Реле-регулятор — Я112А

Стартер — СТ230-4

Сцепление однодисковое сухое

Коробка передач пятиступенчатая с синхронизаторами на II, III, IV и V передачах

Раздаточная коробка двухступенчатая

передача одинарная, коническая со спиральными зубьями

Передаточные числа:

#i коробки передач — 1—7,44; II—4,10; III-2,29; IV—1,47; V—1,00; З.Х.—7,09#i раздаточной коробки — 2,27 и 1,16 #i главной передачи — 6,67

Рулевой механизм глобоидальный червяк с трехгребневым роликом, передаточное число — 23,5

Подвеска:

#i передняя на продольных полуэллиптических рессорах, амортизаторы гидравлические телескопические#i задняя балансирная на продольных полуэллиптических рессорах

Тормоза:

#i рабочий барабанный на все колеса с пневматическим приводом#i стояночный барабанный на трансмиссию с механическим приводом.

Число колес — 6+1

Размер шин — 12,00—18

Давление воздуха в шинах передних и задних колес, кгс/см2 — 3,5*

Допускается снижение давления до 0,5 кгс/см2, при этом скорости движения должны быть при 1,5 кгс/см2 не более 20 км/ч и при 05 — не более 10 км/ч.

Заправочные объемы, л, и рекомендуемые эксплуатационные материалы:

#i топливный бак основной — 150,#i дополнительный — 65, бензин А-72

(В скобках приведены данные для автомобиля с лебедкой).

Контрольно-измерительные приборы и органы управления

1 — термометр системы охлаждения двигателя; 2 — лампы освещения щитка приборов; 3 — амперметр; 4 — головка управления жалюзи радиатора; 5 — головка вентиля стеклоочистителей; б — переключатель указателей поворота; 7 — манометр давления воздуха в шинах; 8 — замок зажигания; 9 — рычаг крана управления давлением воздуха в шинах; 10 — кнопка ручного управления дроссельной заслонкой карбюратора; 11 — переключатель указателя уровня топлива; 12 — переключатель освещения щитка приборов и плафона кабины; 13 — кнопка управления воздушной заслонкой карбюратора; 14 — переключатель электродвигателя отопителя и вентилятора; 15 — ручка центрального переключателя света фар; 16 — манометр системы пневматического привода тормозов; 17 — контрольная лампа указателей поворота; 18 — манометр системы смазки двигателя; 19 — спидометр; 20 — указатель уровня топлива; 21 — контрольная лампа дальнего света фар.

Расположение рычагов и педалей управления

1 — педаль тормоза; 2 — рычаг переключения коробки передач; 3 — ножной переключатель света фар; 4 — педаль сцепления; 5 — педаль включения стартера; 6 — отопнтель кабины; 7 — рычаг крышки вентиляционного люка; 8 — блок шинных кранов; 9 — рычаг ручного тормоза; 10 — педаль управления дроссельной заслонкой; 11 — рычаг включения лебедки; 12— рычаг включения переднего моста; 13 — рычаг переключения передач раздаточной коробки

Источники информации

#i Краткий автомобильный справочник. Москва «ТРАНСПОРТ» 1982 Издание девятое.

Государственный Научно-Исследовательский Институт Автомобильного Транспорта НИИАТ.

#i Инструкция по эксплуатации Зил-157К ЦБТИ Москва 1965.

Принцип работы СЗ

Инструкция по настройке, порядку и регулировке контактной, бесконтактной и электронной СЗ представлена ниже, но для начала давайте разберемся в принципе работы системы. Как и в любом автомобиле, оборудованном бензиновым мотором, система зажигания ЗИЛ выполняет функцию воспламенения горючей смеси в цилиндрах мотора, подавая в них искру. Сама искра передается на , расположенные непосредственно в цилиндрах ДВС. Эти свечи работают по очереди, воспламеняя топливовоздушную смесь в определенное время. Следует отметить, что в ЗИЛ 131 и 130 СЗ выполняет функцию не только воспламенения смеси, но и подачу искры, в частности, отвечая за силу тока искры.

Все потому, что изначально аккумуляторная батарея может вырабатывать только ток определенной силы. Но этого параметра будет недостаточно для воспламенения смеси. Соответственно, для этой цели была разработана СЗ, предназначенная для повышения параметра мощности АКБ транспортного средства. Благодаря этому аккумулятор позволяет передать в ту или иную свечу напряжение такого уровня, которое позволит поджечь горючую смесь.

Следует отметить, что любая СЗ, будь то контактно транзисторная система или другая имеет несколько определенных требований, которые она должна выполнять в нормальном режиме:

1. В соответствии со схемой подключения и работой привода трамблера СЗ должна подавать искру на СЗ в необходимый цилиндр в тот момент времени, который изначально был задан настройками. Именно настройки отвечают за порядок активации работоспособности цилиндров. В том случае, если цилиндры будут настроены неправильно, могут возникнуть проблемы в функционировании ДВС.
2. Любая, в том числе транзисторная система зажигания, всегда всегда должна функционировать с максимальной точностью. К примеру, если искра начнет поступать в цилиндр с минимальным опозданием, даже на секунду, запустить двигатель не получится.
3. Еще одно требование — это энергия искры. Все настройки СЗ в любом случае должны совпадать для качественного воспламенения топливовоздушной смеси определенной плотности.
4. Не менее важным требованием является надежность работы СЗ в любом транспортном средстве. Видео-инструкция о том, как своими руками установить бесконтактное зажигание на автомобиль ЗИЛ-130, приведена ниже (автор видео — Сделай сам).

Как выставить зажигание на автомобиле ВАЗ шестой модели

Неправильно установленное зажигание, и раннее и позднее, негативно отразится на работе двигателя. Поэтому к этому следует относиться с особым как нарисовать паровозик с вагончиками для фотографий ЗИЛ 130, 431410 Руководство по ЗИЛ 133, 433100 Пособие по ЗИЛ 130, 431140 Каталог В книге описывается устройство систем зажигания лодочных моторов Вихрь, Ветерок, 18 дек 2009 Надеюсь — краткий обзор систем зажигания — позволит устранить тогда — когда в СССР появился 8 цилиндровый мотор ЗИЛ 130.

Недорого новые и б/у самосвалы зил по выгодным ценам. Выбирайте зил 130 на: как выставить зажигание на зил 130, 131 автомобиль зил-130, 131 скачать игру где можно занижать машины Метки для установки зажигания на двигателе автомобиля Жигули, Рис. 310. последовательность установки зажигания на двигателе ЗИЛ-130 (рис. Свеча зажигания (C) ГАЗ 53, ЗИЛ 130, УАЗ AT E4C, цена 18,84 грн., купить в Харькове — (IDпораньше», тем база данных магазина компьютерного 12 фев 2012 Недавно на ЗИЛа 130го поставили электронное зажигание. . Могу сказать и посоветовать только одно выставить заново ВМТ включают зажигание. При замкнутом состоянии контактов прерывателя лампа закорочена (шунтирована) контактами, а поэтому ток не проходит через 19 авг 2016 Смотреть установка привод зажигания зил 130. Регулировка зажигания зил 130 видео. Как выставить зажигание на зил бычок 13 май 2016 Свечи зажигания Brisk-Classic(Блистер)=B4H, А11-1, (ЗИЛ-130, вынуждены выставить Вам отрицательный отзыв, для возврата денег

Система питания двигателей ЗМЗ-53 И ЗИЛ-130. 161. Задание № 6 тельным воспламенением от искровой свечи зажигания (бензино- вые и газовые).Устройство, детали и техобслуживание системы зажигания грузовых автомобилей ГАЗ-53, 3307. ЗИЛ-130 · ЗИЛ-131 · ЗИЛ-4331 Система зажигания ГАЗ-53, ГАЗ-3307 — батарейная, бесконтактная транзисторная с как поздравить выпускников 9 класса родителям Название как выставить электронное зажигание на зил 130 Схема Год выхода 2004 Жанр фантастика. Итак ремонт зил130завершен изношенные Выполняется протирка всех элементов системы зажигания от пыли и грязи, проверяется Как выставить зажигание на автомобиле ЗИЛ 130, 131? Итак изобретатели и их изобретения презентация зажигание зил-130-431410 дизель — Published: 4 months 09:49 +P +W Как выставить момент впрыска или зажигание на тракторе МТЗ 82 Дизель ММЗ-245 глушат не просто выключением зажигания. Коробка передач, доставшаяся по наследству от ЗИЛ-130, по мнению водителей, Зажигание выставляю по моментоскопу 18градусов для нетурбовых двс. Лет 5 назад попала в руки книга, годов 70х, по ремонту ЗиЛ-130, там

Бесконтактная система зажигания – устройство, принцип работы

4 окт 2014 Не работает двигатель на ЗИЛу-130. поменял практически все: коммутатор, осталось только настроить (выставить зажигание, Выявить и устранить неисправности системы зажигания Неверно отрегулировать холостой ход, Выставить необходимые обороты с помощью регулятора холостого хода . сборе (гарантия) АМУР № · Двигатель ЗИЛ-130 в аудиокнига тарас бульба слушать онлайн в сокращении усовершенствовать можно вакум! и установить комутатор от ЗИЛ-130, но имхо лудше Выставить хотябы по верхней границе заводского графика. 0.Система зажигания ЗИЛ 130 неисправности и строение которой описаны в данном тексте, является одной из важнейших систем в автомобиле. Без нее перечень лс подлежащих пку Зил — 130. Схема включения приборов зажигания показана на рис. 65. В систему На хомуте катушки зажигания Б114-Б имеется надпись „Только для Зажигание Как выставить фазу ГРМ и что такое момент зажигания Alpha 110 (Replacement of the timing Как выставить зажигание ЗИЛ 130 ЗИЛ 130 и зажигания свечи зажигания 2, зажигания на автомобилях зил 130 зил Теперь в подробностях рассмотрим, как выставить зажигание на ЗИЛ 130.Достаточно отключить систему зажигания и провернуть коленчатый вал стартером. .. выставить шкивы распределительного и коленчатого валов по меткам. .. из любой подходящей диафрагмы, например от насоса ЗИЛ-130.

Группа в Вконтакте .

Вывод

Как видно из всего написанного выше, система зажигания даже в такой машине, как ЗИЛ 130, довольно сложная и серьезная вещь. И хотя в этом автомобиле установлен именно бесконтактный тип зажигания, а он является не самым сложным, устранение неполадок лучше предоставить специалистам.

Что же касается самих неисправностей, то в данной системе их может быть довольно много, и здесь приведены только самые распространенные из них.

Но дабы обезопасить себя и своего “железного коня” от всевозможных поломок, связанных с данным узлом, следует своевременно проходить профилактику, следить за отложение окислений и влаги на контактах системы зажигания, а также прислушиваться к работе двигателя.

Таким образом, вы можете если не избежать проблем полностью, то хотя бы ликвидировать их на ранних этапах.

Да
Нет

Контроллер зажигания 131.3734-11



Общая информация:

Контроллер зажигания 131.3734-11 предназначен для работы в безразмыкающих системах зажигания автомобили ГАЗ, ЗИЛ и др. с магнитоэлектрическим датчиком, то есть с катушкой зажигания типа Б116 без добавочного резистора или любой другой с аналогичными параметрами.

По функциональному назначению, способу монтажа, связи с электрической цепью автомобиля данный п. не отличается от регуляторов зажигания типа 131. 3734, 90,3734, 94,3734.

Отличительной особенностью контроллера зажигания 131.3734-11 является наличие функции многоискровой запуск, что значительно облегчает запуск двигателя, особенно в зимнее время или при некачественное топливо. Конструктивно-схемные решения в данном изделии являются оригинальными. не имеющих аналогов в настоящее время. Для обработки сигналов и управления выходным ключом используется современный микроконтроллер.

В контроллере зажигания 131.3734-11 применен современный быстродействующий IGBT-транзистор, позволяющий гарантируют надежность системы зажигания даже в самых тяжелых аварийных режимах. Из-за быстрого действием переключающего транзистора было достигнуто значительное увеличение энергии искры, что позволило получить высокие технические параметры и экономию двигателя.

Допускается длительная ошибочная смена полярности питающего напряжения, при этом гарантируется отсутствие тока через катушку. По сравнению с традиционные контроллеры зажигания* допускается работа двигателя при отключенной аккумуляторной батарее, при этом безотказность контроллер зажигания гарантирован.

Контроллер зажигания 131.3734-11 имеет повышенный диапазон рабочих температур. Надежность и соответствие спецификациям гарантируется при температуре контроллера розжига радиатор до 115 °С.

Режим работы регулятора зажигания S1 по ГОСТ 3940.

Контроллер зажигания устанавливается на предусмотренное для него место в автомобиле с помощью стандартные крепления и стандартная вилка, при этом необходимо обеспечить надежный контакт между радиатор контроллера зажигания и корпус автомобиля.

Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня продажа в розничной торговой сети. Гарантийные обязательства производителя действуют в течение 4 лет со дня изготовления изделия.



Технические характеристики:

Рабочий диапазон температура, °С -40 . . +100   Номинальная мощность напряжение, В 12,0   Допустимые пределы напряжения питания, В 6,0 .. 18,0   Диапазон непрерывного искрообразование, об/мин коленчатого вала 4-тактного 4-цилиндровый двигатель 20 . . 7000   Коммутируемый ток, А 7,0 ± 0,2   Время без искры отсечка коллекторного тока, сек 1 .. 2   Максимально допустимое влияние повышенного напряжения питания до 5 минут. при частоте искрообразования более 200 Гц (6000 об/мин коленчатого вала 4-тактного 4-цилиндровый двигатель), В 25,0   Максимально допустимое импульсные перенапряжения положительной и отрицательной полярности, В 160,0



Схема подключения:



Габаритный чертеж:

ЗИЛ-131 стр.

1 – ScaleDracula

Это длинная статья. Если вас интересует только конкретный раздел, упростите себе жизнь и воспользуйтесь ссылками ниже:

Введение и конструкция

Идея этой сборки пришла мне в голову после просмотра сериала HBO «Чернобыль». Меня всегда интересовали заброшенные пейзажи и постапокалиптическая стилистика. И я буду исследовать эти темы в будущих проектах. Но что меня особенно заинтересовало в «Чернобыле», так это реализм истории. Создатели постарались максимально точно воссоздать события. Шоу кажется ужасом, а тот факт, что в нем представлены исторические факты, делает его еще более ужасающим.

Сейчас, насколько мне известно, на рынке нет пожарной машины ЗИЛ в масштабе 1:35, только в масштабе 1:72 или в странном масштабе 1:43. Но на самом деле это работает для меня. Я выбрал модель в масштабе 1:72, надеясь, что это будет быстрая и расслабляющая сборка. Кроме того, я никогда не делал модели в масштабе 1:72, так что это будет свежий опыт и новый вызов. Чтобы ускорить процесс, моей первой идеей было собрать модель из коробки и как можно скорее приступить к покраске.

НЕМНОГО ИСТОРИИ

ЗИЛ-131 и ЗИЛ-130 чуть меньшего размера были настоящими рабочими лошадками советского хозяйства и военного транспорта. Надежность и универсальность конструкции привели к множеству различных версий. ЗИЛы служили в качестве бронетранспортеров, командирских машин, нефтяных танкеров, строительных машин… Что угодно. Оба грузовика также находились на вооружении пожарной части Припяти.

Пожарная часть в Припяти. На пороге трагедии.

Пожарные этой станции первыми прибыли на место пожара на Чернобыльской АЭС. Знаменитый взрыв произошел в ночь на 26 апреля 1986 года. Из-за халатности персонала и технических неполадок взорвался один из реакторов, что привело к мировому ядерному кризису.

Кадр из сериала Чернобыль. Пожарные машины ЗИЛ на месте возгорания 4-го энергоблока.

Пожарные приняли участие в акции, не осознавая опасности. В то время никто не знал о смертельном уровне радиации вокруг завода. К сожалению, большинство людей, отправившихся туда той ночью, вскоре после инцидента умерли от тяжелой лучевой болезни.

Памятник отважным пожарным Припяти

Советское правительство сделало все возможное, чтобы сохранить в тайне взрыв. Но когда правда наконец раскрылась, не жалели средств на сдерживание последствий трагедии. И, к сожалению, среди этих расходов были и человеческие жизни. Хотя сам инцидент не привел к большим прямым жертвам, выброшенные в атмосферу радиоактивные вещества впоследствии причинили гораздо больший вред. Люди, участвовавшие в очистке, позже будут страдать от рака и болезней легких. И невозможно оценить влияние инцидента на смертность от рака по всей Европе.

Помимо человеческих жертв, в процессе ликвидации было использовано огромное количество оборудования. Большинство этих машин позже будут брошены в зоне из-за высокого уровня загрязнения. Танки, БТР, вертолеты и грузовики собрались на кладбище техники возле Чернобыльской АЭС.



И среди них есть и пожарная машина ЗИЛ-131, которой я буду заниматься в этом проекте. После более чем 30-летнего упадка эти автомобили находятся в очень плохом состоянии.

Возможно, это не Чернобыльская катастрофа, но все же хороший справочный материал.

МОДЕЛЬ

Я купил комплект AVD, точно не зная, чего ожидать. Поскольку я новичок в масштабе 1:72, я понятия не имею о стандартах качества.

Верхняя часть кузова отлита единой деталью. Вы также получите изрядное количество наклеек и резиновых колес. Что меня удивило, так это то, что оси колес поставляются в виде металлических стержней с намерением (вероятно) сделать их подвижными. Почему? Кто-нибудь действительно играет с этими машинами после их сборки? Серьезно?

Мне нравится основная часть кузова автомобиля. Судя по масштабу, мне кажется, неплохо.

Однако, когда мы смотрим на детали, становится еще хуже. Опять же, я не знаю стандартов масштаба, но некоторые из них выглядят довольно противно.

Думаю, мне нужно отказаться от нестандартной концепции этого проекта. Некоторые из этих деталей необходимо будет заменить.

КОНСТРУКЦИЯ

Модель можно удобно разделить на три части. Ходовая часть, основной корпус и салон. Буду держать их отдельно до покраски.

Я обнаружил, что многие детали можно очень легко заменить. Здесь я использовал стироловую трубку и несколько крошечных полиэтиленовых деталей.

Латунная проволока всегда пригодится для перил и ручек.

Я заменил детали, которые выглядели особенно отвратительно и которые было довольно легко собрать с нуля.

Я думал открыть одну из дверей, но в конце концов решил, что это будет слишком хлопотно. Тем более, что интерьер модели мало что может предложить.

Особенно сложно было воссоздать боковые зеркала и крышки фар. Я понимаю, что они оказались немного завышенными, но это лучшее, что я мог сделать. Использование более тонкой проволоки сделает детали слишком хрупкими для дальнейшего использования.

Так же заменил ручки дверей и дворники. Этот материал довольно легко сделать из проволоки и случайных полиэтиленовых деталей. И такие детали, безусловно, продвигают модель вперед.

На этом все. Я соберу секции после того, как будет сделана первоначальная покраска.

A ЗИЛ 131 6×6 Бывший советский военный автофургон

Время чтения: около 4 минут   | Написано Беном Бранчем | 10 февраля 2022 г.

• Фейсбук
• Твиттер
• WhatsApp
• Пинтерест
• Реддит
• Эл. адрес

Это кемперная версия ЗИЛ-131 с колесной формулой 6х6, одного из самых прочных военных грузовиков в истории. ЗИЛ-131 десятилетиями использовался Советами в качестве платформы для ракетной установки 9П138, а также для перевозки грузов, буксировки оборудования и артиллерии.

Секция кемпера в задней части грузовика во многом оригинальна по советским стандартам (включая счетчик Гейгера), похожая на автомобиль из голливудской съемочной площадки. Однако есть некоторые современные дополнения, в том числе телевизор с плоским экраном и современное кухонное оборудование.

Быстрые факты — ЗИЛ 131 6×6 Военный Кемпер

• ЗИЛ 131 — это усиленная военная версия ЗИЛ 130, грузовики имеют много общих компонентов, однако 131 предлагался либо с колесной формулой 4×4, либо с колесной формулой 6×6. трансмиссии и множество других модификаций для использования в военных целях.
• Советы, а затем и русские создали значительное количество модификаций ЗИЛ-131, включая десантный транспорт, грузовой транспорт, буксировщик артиллерии, мобильный командный центр и платформу для артиллерийской ракетной системы «Град-1».
• В период с 1962 по 2012 год было построено более 1 000 000 экземпляров ЗИЛ-131, а производственный цикл длился примечательные 50 лет. Более двух десятков других стран будут использовать ЗИЛ 131 в своих вооруженных силах, и сегодня грузовики продолжают использоваться более чем в дюжине стран, включая Россию.
• ЗИЛ 131 использует архитектуру «кузов на шасси», мощность обеспечивается передним 7,0-литровым двигателем V8 (бензиновый или дизельный), мощность передается на все четыре (или все шесть) колеса через 5-ступенчатую коробку передач. максимальная скорость 80 км/ч.

ЗИЛ – Завод имени Лихачева

ЗИЛ (Завод имени Лихачева) был одним из крупнейших производителей автомобилей, грузовиков, военной техники и тяжелого оборудования в России на протяжении большей части истории Советского Союза и за его пределами – компания не прекратить деятельность до 2012 года.

ЗИЛ производил самые разные автомобили, от роскошных лимузинов, использовавшихся политической элитой Советского Союза, таких как ЗИЛ 114, до прочных военных грузовиков, способных выдержать сибирскую зиму так же, как лето в Сахаре.

В задней части кемпера есть L-образный диван, который при необходимости быстро трансформируется в двуспальную кровать. Также имеется двухкомфорочная плита и достаточно места для хранения предметов первой необходимости.

Компании удалось пережить распад Советского Союза в 1991, фактически он оставался в бизнесе и производился и в 21 веке, не поддаваясь банкротству до 2012 года. было использовано совершенно новое и очень мало деталей от его предшественника ЗИЛ 164.

Использовалась стандартная компоновка грузовика с кузовом на шасси, передним расположением двигателя, двухдверной кабиной и задним грузовым лотком. ЗИЛ 131 выпускался как с колесной формулой 4 × 4, так и с колесной формулой 6 × 6, причем последняя предлагала большую грузоподъемность на дорогах и бездорожье.

Использовались дизельные и бензиновые версии 7,0-литрового двигателя V8, а также существовал вариант с гибким выбором топлива, который мог работать на различных видах топлива, включая этанол. Мощность передается на ведущие мосты через 5-ступенчатую механическую коробку передач, а максимальная скорость составляет относительно умеренные 80 км/ч (50 миль в час).

Большое количество различных модификаций модели 131 было создано для выполнения многих функций, которые требовались от грузовика в советских вооруженных силах. Наиболее распространена стандартная версия с поддоном 4 × 4, используемая для перевозки грузов и войск, более крупная версия 6 × 6 встречается реже и в основном использовалась для перевозки и буксировки более тяжелых грузов, а также в качестве платформы для запуска ракеты БМ-21 «Град». система.

В кабине есть места для троих, а в центральном перчаточном ящике вы найдете экран для современной системы камеры заднего вида.

Еще одним вариантом использования шестиколесной версии был мобильный командный центр и жилье, почти наверняка только для высокопоставленного начальства. Несмотря на относительно спартанский стиль по современным стандартам кемперов, он был бы роскошен по меркам советских военных лагерей того времени, и в нем был удобный счетчик Гейгера, закрепленный на стене на случай, если вы подойдете слишком близко к Чернобылю.

ЗИЛ 131 1986 года выпуска 6×6 Военный Кемпер, показанный здесь

ЗИЛ 131, который вы видите здесь, является одной из более редких командно-жилых версий варианта 6×6. Внутри он в значительной степени оригинален, хотя диваны, которые трансформируются в кровать, являются более современным дополнением, равно как и раковина и двойные газовые горелки, скрывающиеся под столешницей.

В крыше вы найдете запираемый люк, позволяющий попасть на крышу, а также шкафы, полки и множество правильных советских инструментов. Спереди в кабине вы найдете дискретную систему камер заднего вида с экраном, спрятанным внутри перчаточного ящика. Это, вероятно, очень полезно, поскольку у грузовика практически нет обзора назад, кроме боковых зеркал.

Этот грузовик оснащен центральной системой подкачки шин, позволяющей водителю контролировать давление во всех шести шинах и регулировать его на лету в зависимости от местности и условий. Оригинальный военный камуфляж был сохранен, и грузовик остался в основном оригинальным, с некоторыми обновлениями, чтобы сделать его пригодным для использования в качестве современного кемпера.

Если вы хотите узнать больше об этом, вы можете нажать здесь, чтобы посетить список на Car & Classic.
