Как проверить заряд кроны

Периодически возникает потребность в проверке батареек. Чаще всего это связано с тем, что от батареи не работает электрическое устройство. Иногда может быть так: Покупаете новый аккумулятор, приходите домой, вставляете в часы, телефон, тот же мультиметр или другое устройство, а ничего не происходит. Возникают две мысли: 1) Работоспособен ли прибор? 2) Не разряжен ли элемент питания?

После этого хочется проверить батарейку. В качестве измерительного прибора чаще всего используют мультиметр. Он может быть любого типа хоть dt 182, dt 830b, dt 832, mas838 и.т.д. Главное что бы показывал напряжение.

В рамках данной статьи будет показано и рассказано как проверить напряжение источника энергии и ее работоспособность.

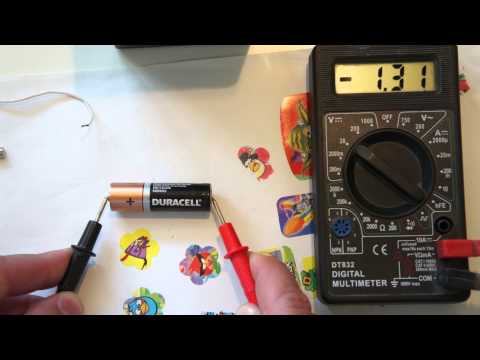

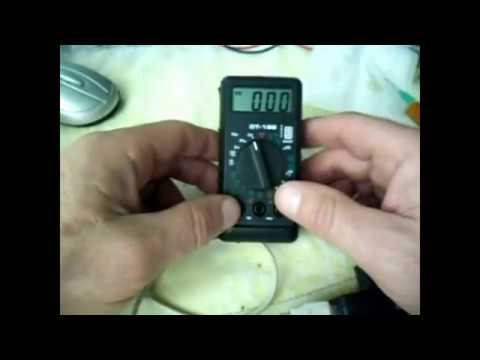

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
2. Присоединяем в среднюю лунку красный щуп.
3. Устанавливаем рычаг на цифру 20 с левой стороны.
4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
5. Берем черный провод и крепим его к минусу батареи.
6. Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ааа, мультиметром осуществляется таким же способом как показано выше. Из-за небольших габаритов измерить гальванический элемент будет чуть сложнее. Для удобства выполнения измерений щупы к мизинчиковому элементу можно прикрепить с помощью скотча или изоляционной ленты.

Как видите напряжение почти нулевое, оно равно 0,04 вольта. Данный аккумулятор не сможет запустить даже обычные часы.

Как проверить батарейку телефона мультиметром

Обычно у аккумулятора телефона выводы контактов помечены плюсом и минусом. Но если в вашем случае подобная маркировка отсутствует не переживайте, ее можно определить опытным путем.

Проверить батарейку мультиметром на телефоне можно приложив к контактам щупы и включив прибор на уровень 20.

Обычно напряжение батареи телефона равно 3,7 вольт, но на рисунке показано 4,09 вольт. Это связано с тем, что в ходе тестирования использовался старый немного вздувшийся аккумулятор.

Таким образом, с помощью мультиметра можно проверить батарейку телефона.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

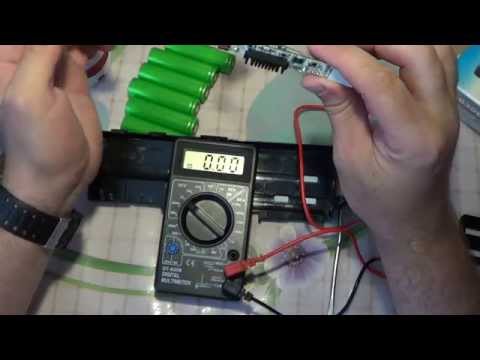

Как проверить батарейку шуруповёрта мультиметром?

Годность батарейки шуруповерта проверяется практически так же, как и всех других аккумуляторов. Главное отыскать контакты «+» и «-».

Присоединяем клеймы мультиметра к контактам батареи и смотрим значение на дисплее. Перед этим осмотрите аккумулятор и узнайте, сколько вольт он содержит.

Если значение ниже допустимого, то подзарядите его. Ну а если он быстро разряжается, пришла пора сменить аккумулятор.

Как проверить батарейку крона мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора.

Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v. Это значит, что аккумулятор немного разряжен. Но несмотря на это батарея вполне функциональна!

Как проверить батарейку для часов мультиметром?

Батарейки для часов могут быть разными. Например, в китайских будильниках стоит пальчиковая, а иногда мезинчиковая. В ручных часах ставиться таблеточный аккумулятор.

Проверить этот аккумулятор можно с помощью мультиметра, прислонив один конец щупа к плюсу, а другой к минусу. Положительный полюс широкий и покрывает значительную часть аккумулятора.

Таким образом вольтаж данной батареи равен 1,56 v.

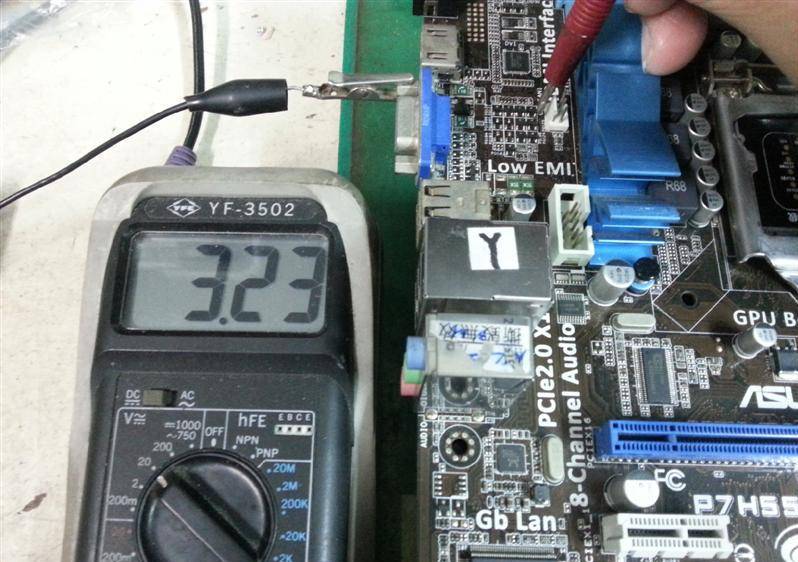

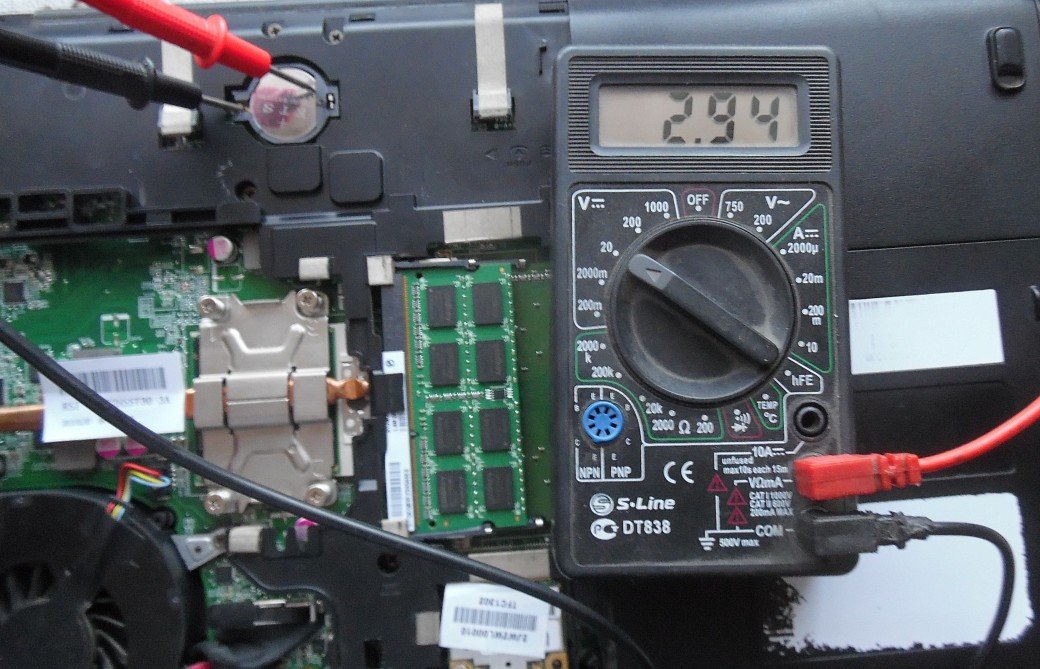

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить батарейку биоса мультиметром можно вынув ее из платы. Но если контакты плюса и минуса видны, можно прикоснуться к ним щупами измерительного устройства и снять показания.

Как видите это батарея CR2032 c напряжением 3 V. Соответственно если при тесте вольтаж меньше, то батарею лучше поменять. Но обычно подобный таблеточный аккумулятор не меняют 3-5 лет. Он требует замены в том случае, если на компьютере начинает сбиваться дата сама по себе или появляются всякие глюки компьютера.

Батарея указанная на рисунке нуждается в замене. Так же об этом виде читает здесь: https://batareykaa.ru/batarejka-dlya-materinskoj-platy-i-ee-zamena/

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.

Проверка батарейки на работоспособность без прибора так же осуществляется и с помощью обычно лампы. Но этот тест покажет лишь то что есть напряжение, вольтаж, и она не разряжена. В общем ее можно использовать. Данный эксперимент можно проводить в домашних условиях.

Работает ли батарейка, можно узнать, тогда, когда вы вставите ее в нужное электронное устройство. Либо же с помощью тестера, то есть мультиметра. Или простым способом, указанным выше. Таким способом можно проверить круглую пальчиковую батарейку и многие другие.

Есть специальная программа проверки емкости батареи для андроида 3C Battery Monitor Widget! Но она поможет определить объем энергии лишь на телефоне.

Теперь вы знаете, как осуществляется проверка мультиметром батареек и выявляется напряжение!

Периодически возникает потребность в проверке батареек. Чаще всего это связано с тем, что от батареи не работает электрическое устройство. Иногда может быть так: Покупаете новый аккумулятор, приходите домой, вставляете в часы, телефон, тот же мультиметр или другое устройство, а ничего не происходит. Возникают две мысли: 1) Работоспособен ли прибор? 2) Не разряжен ли элемент питания?

После этого хочется проверить батарейку. В качестве измерительного прибора чаще всего используют мультиметр. Он может быть любого типа хоть dt 182, dt 830b, dt 832, mas838 и.т.д. Главное что бы показывал напряжение.

В рамках данной статьи будет показано и рассказано как проверить напряжение источника энергии и ее работоспособность.

Проверка пальчиковых батареек мультиметром

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
2. Присоединяем в среднюю лунку красный щуп.
3. Устанавливаем рычаг на цифру 20 с левой стороны.
4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
5. Берем черный провод и крепим его к минусу батареи.
6. Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ааа, мультиметром осуществляется таким же способом как показано выше. Из-за небольших габаритов измерить гальванический элемент будет чуть сложнее. Для удобства выполнения измерений щупы к мизинчиковому элементу можно прикрепить с помощью скотча или изоляционной ленты.

Как видите напряжение почти нулевое, оно равно 0,04 вольта. Данный аккумулятор не сможет запустить даже обычные часы.

Как проверить батарейку телефона мультиметром

Обычно у аккумулятора телефона выводы контактов помечены плюсом и минусом. Но если в вашем случае подобная маркировка отсутствует не переживайте, ее можно определить опытным путем.

Проверить батарейку мультиметром на телефоне можно приложив к контактам щупы и включив прибор на уровень 20.

Обычно напряжение батареи телефона равно 3,7 вольт, но на рисунке показано 4,09 вольт. Это связано с тем, что в ходе тестирования использовался старый немного вздувшийся аккумулятор.

Таким образом, с помощью мультиметра можно проверить батарейку телефона.

Как проверить батарейку планшета мультиметром?

Измерить батарейку планшета мультиметром затруднительно. Некоторые планшеты не имеют доступа к аккумулятору. Что бы к нему пробраться приходится откручивать болты.

Даже открутив все болты не так-то просто снять крышку. Ее еще держат защелки. Под крышкой нас ожидает нечто подобное:

Большой массив белого цвета это и есть батарея планшета. Нас интересуют ее контакты. От батареи идут два провода красный и черны, они нам и нужны.

Что бы снять напряжение с батареи, тем самым ее проверив, приложим черный щуп к месту припоя черного провода, а красный к месту припоя красного провода.

Мультиметр показывает, что напряжение батареи равно 0,11 вольт. Это плохо и необходимо подзарядить аккумулятор.

Как проверить батарейку шуруповёрта мультиметром?

Годность батарейки шуруповерта проверяется практически так же, как и всех других аккумуляторов. Главное отыскать контакты «+» и «-».

Присоединяем клеймы мультиметра к контактам батареи и смотрим значение на дисплее. Перед этим осмотрите аккумулятор и узнайте, сколько вольт он содержит.

Если значение ниже допустимого, то подзарядите его. Ну а если он быстро разряжается, пришла пора сменить аккумулятор.

Как проверить батарейку крона мультиметром?

Исправность батарейки кроны достаточно легко проверяется тестером. Для этого просто подсоедините провода измеряющего прибора к контактам батареи и посмотрите на экран прибора.

Как можно заметить на корпусе ее напряжение должно быть 9 вольт. Но прибор показывает 8,82 v. Это значит, что аккумулятор немного разряжен. Но несмотря на это батарея вполне функциональна!

Как проверить батарейку для часов мультиметром?

Батарейки для часов могут быть разными. Например, в китайских будильниках стоит пальчиковая, а иногда мезинчиковая. В ручных часах ставиться таблеточный аккумулятор.

Проверить этот аккумулятор можно с помощью мультиметра, прислонив один конец щупа к плюсу, а другой к минусу. Положительный полюс широкий и покрывает значительную часть аккумулятора.

Таким образом вольтаж данной батареи равен 1,56 v.

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить батарейку биоса мультиметром можно вынув ее из платы. Но если контакты плюса и минуса видны, можно прикоснуться к ним щупами измерительного устройства и снять показания.

Как видите это батарея CR2032 c напряжением 3 V. Соответственно если при тесте вольтаж меньше, то батарею лучше поменять. Но обычно подобный таблеточный аккумулятор не меняют 3-5 лет. Он требует замены в том случае, если на компьютере начинает сбиваться дата сама по себе или появляются всякие глюки компьютера.

Батарея указанная на рисунке нуждается в замене. Так же об этом виде читает здесь: https://batareykaa.ru/batarejka-dlya-materinskoj-platy-i-ee-zamena/

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.

Проверка батарейки на работоспособность без прибора так же осуществляется и с помощью обычно лампы. Но этот тест покажет лишь то что есть напряжение, вольтаж, и она не разряжена. В общем ее можно использовать. Данный эксперимент можно проводить в домашних условиях.

Работает ли батарейка, можно узнать, тогда, когда вы вставите ее в нужное электронное устройство. Либо же с помощью тестера, то есть мультиметра. Или простым способом, указанным выше. Таким способом можно проверить круглую пальчиковую батарейку и многие другие.

Есть специальная программа проверки емкости батареи для андроида 3C Battery Monitor Widget! Но она поможет определить объем энергии лишь на телефоне.

Теперь вы знаете, как осуществляется проверка мультиметром батареек и выявляется напряжение!

Пальчиковые батарейки применяются во многих современных приборах в качестве элементов питания. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость может существенно различаться. Чтобы не попасть впросак, приобретя изделие с небольшим ресурсом, а то и вовсе нерабочее, следует знать, как проверять эти элементы, и уметь делать это на практике. Пригодится это умение и при проверке батареек, скопившихся дома – если одним из них место на свалке, то другие еще могут послужить в устройствах, не отличающихся мощностью. В этой статье мы разберемся, как проверить батарейку мультиметром, и при какой величине остаточного заряда она может эксплуатироваться в электроприборах.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

• Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
• Установить предел измерения, равный 20В.
• Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Проверка электрических батареек мультиметром под нагрузкой

Оставшиеся элементы тестируются повторно. Разберемся теперь, как проверить емкость элемента питания под нагрузкой. Для этого нужно действовать следующим образом:

• Соединить щупы мультиметра с контактами тестируемой батареи.
• Параллельно подключить нагрузочный элемент и выждать 30-40 сек.
• Снять полученный результат.

В зависимости от показаний прибора измеренные элементы нужно рассортировать. Батарейки с остатком 1,1В и менее можно смело отправлять в утиль. Изделия, при проверке которых прибор показал до 1,3В, можно использовать в пультах ДУ. Если же элемент под нагрузкой показывает 1,35В и более – он полностью исправен.

Проверка батареек способом измерения силы тока

Этот метод применяется в отношении новых элементов питания и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы померить величину заряда на новом аккумуляторе, действовать нужно следующим образом:

• Тестер для проверки батареек установить на максимальный предел измерений.
• Взять новый элемент и приложить щупы прибора к его контактам.
• Через 1-2 сек, после прекращения роста значения тока на индикаторе, щупы нужно убрать.

Нормальный показатель величины тока для новой батарейки должен составлять 4-6 Ампер. Если он составляет 3-3,9 Ампер – это означает, что эксплуатационный ресурс батареи снижен, но элемент подойдет для использования в портативной аппаратуре.

Показания мультиметра в пределах 1,3-2,9 Ампер говорят о том, что в обычных бытовых приборах батарею лучше не использовать, но она может быть установлена в аппараты, потребляющие незначительное количество тока (к примеру, телевизионные или другие пульты ДУ).

Если же величина тока, показываемого тестером, составляет 0,7-1,1 Ампер, то такой элемент способен работать исключительно в приборах с низким энергопотреблением, при этом качество работы аппаратуры снизится. Его можно использовать в «дистанционках», но лишь в том случае, если более качественных элементов под рукой нет.

Наглядно процесс проверки батареек мультиметром на видео:

Полезные советы

Приведем несколько рекомендаций, касающихся использования батареек, а также их утилизации:

• Не затягивайте с проверкой и сортировкой скопившихся дома элементов питания. При отсутствии новых батареек или недостаточном их количестве вы сможете при необходимости временно использовать протестированную.
• Севшие в бытовом приборе элементы питания необязательно менять полностью. Обычно разряд их наступает неодновременно, и проверка выявит аккумуляторы, которые могут эксплуатироваться дальше.
• Не храните дома непригодные к работе батарейки и, тем более, не держите их в корпусе аппаратуры. Зачастую из них вытекает электролит, и это приводит к порче находящихся рядом вещей.

• Не пытайтесь как-либо повредить корпус элемента питания – находящаяся в нем жидкость (кислота или щелочь) может попасть на кожу, причинив химический ожог.

Кроме того, использованные батарейки не стоит бросать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому элементы питания подлежат утилизации в местах, которые предназначены специально для этой цели.

Заключение

В этом материале мы разобрались, как правильно проверить батарейку мультиметром, а также, в каких приборах можно использовать протестированные элементы питания, исходя из результатов измерений. Как вы могли убедиться, чтобы измерить остаток заряда в батарее, достаточно иметь под рукой домашний тестер и располагать несколькими минутами свободного времени.

Крона из батарейки 1,2…1,5В. — Радиомастер инфо

После анализа многих популярных схем и готовых устройств выбран лучший вариант.



Многие мультиметры питаются от батарейки крона напряжением 9В. Часто бывает, что крона садится в самый неподходящий момент. Крона не так широко распространена, как обычные пальчиковые батарейки напряжением 1,5 В, поэтому заменить ее нечем, особенно если это происходит, как говорят, в полевых условиях. А вот если бы мультиметр можно было запитать от одной пальчиковой батарейки, то проблемы нет. Ведь пальчиковая батарейка найдется под рукой практически всегда. Она стоит в каждом пульте дистанционного управления, многих бытовых и медицинских приборах и т.д. Ее можно вынуть на время проведения измерений, а затем вставить назад.

Коротко о самих кронах. В основном распространены солевые кроны и щелочные. Номинальный ток разряда у солевых 15…20мА, у щелочных вдвое больший.

Основные характеристики батареек крона:

Некоторые умельцы практикуют подзаряд не совсем севшей кроны и утверждают, что срок эксплуатации увеличивается втрое. Производитель не рекомендует заряжать батарейки крона. На самой кроне есть надпись о запрете заряда и возможности разрыва батарейки при заряде.

Выпускаются и аккумуляторы в корпусах кроны. Их емкость бывает разной, от 300мА/час и выше. Номинальное напряжение у них 7,4В (полный заряд 8,4В, полный разряд 6В). Их цена около 5$ и выше.

Широко распространены схемы преобразователей от напряжения 1,5 В, в напряжение 9В. Они есть уже готовые, на микросхемах и в виде схем для самостоятельной сборки. Этих схем настолько много, что сложно выбрать наиболее подходящую. К тому же, в описаниях таких схем отсутствуют правдивые данные практических испытаний по КПД, току нагрузки и т.д. Я собрал и испытал много схем и остановился, на мой взгляд, на самом оптимальном варианте.

Это схема, к которой многие применяют фразу: «Все гениальное просто». Впервые она встречается в журнале «Радио» (11.2001г., стр.42) как схема А.Чаплыгина, из г. Курск. Правда там приводится схема преобразования 5 В в 12 В на транзисторах КТ837К. Но основные принципы подбора транзисторов и индуктивности названы.

Ток потребляемый мультиметром небольшой. Например, мультиметр DT9208A потребляет около 3мА, в режиме прозвонки до 5 мА, а мультиметр АVD830D 1,7мА, в режиме прозвонки до 7мА.

Преобразователь для питания мультиметра был выполнен по следующей схеме:

Это двухтактный преобразователь. Ток базы транзисторов является током нагрузки. Пока нагрузка не подключена, на базах нет отпирающего отрицательного потенциала и транзисторы надежно закрыты. Ток потребления от батарейки равен 0. При подключении нагрузки транзисторы отпираются, и схема начинает работать. На схеме в качестве нагрузки показан прибор (мультиметр). Как только на мультиметре будет нажата штатная кнопка включения, преобразователь заработает и выдаст 9В для питания мультиметра. Это главное достоинство этой схемы. Все остальные схемы требуют отключения батарейки от преобразователя, иначе даже при выключенном мультиметре преобразователь работает, и батарейка разряжается.

Транзисторы должны иметь напряжение UБЭО больше удвоенного выходного напряжения. Ток база-эмиттер должен быть больше максимального тока нагрузки. Напряжение UКЭ насыщения наименьшее. От его величины зависит минимальное напряжение батарейки от которого будет работать схема.

Ниже показаны значения для транзисторов КТ209 и КТ361 приведенные здесь:

Как видим, у транзисторов КТ361 наибольшее напряжение UБЭО всего 4В. Т.е. на таких транзисторах собирать схему с выходным напряжением 9В нельзя, они выйдут из строя. А вот КТ209 с буквой Ж и ниже подходят, у них напряжение UБЭО 20 В, что больше удвоенного 9 В. Максимальный ток нагрузки (Iэ) до 30мА, нам до 10 мА хватит с запасом. UКЭ нас всего 0,4В, что позволит работать даже на разряженной батарейке. У буквы К наилучшее усиление (80…160). Т.е. транзистор КТ209К наилучший вариант.

Емкость конденсатора С2 на выходе схемы равна 1 мкФ. Как правило, конденсаторы фильтра стоят в схемах приборов после выключателя и дополнительно к С2 уменьшают пульсации. Если поставить С2 большей емкости, то при малых токах нагрузки (менее 2 мА), преобразователь может не запуститься. В этом случае дополнительный конденсатор фильтра можно установить в прибор после его штатного выключателя, если его там нет.

Трансформатор T1 намотан на кольцевом магнитопроводе 2000НМ размером К7х4х2мм.

Обмотки 3 и 4 содержат по 36 витков провода Ø0,16мм, а 1, 2 по 4 витка провода Ø0,25мм. Обмотки удобно мотать в 2 провода. Сначала мотаем 36 витков. Затем соединяем как показано на рисунке. Важно не соединить начало и конец одной обмотки, т.е. не замкнуть ее. Для наглядности на рисунке провода разного цвета.

Следующие обмотки по 4 витка мотаем таким же образом поверх намотанных. Соединяем аналогично. Намотанные, не соединенные между собой обмотки, имеют индуктивность:
36 витковые по 1520 мкГ каждая
4 витковые – по 62 мкГн каждая
Намотанный трансформатор показан ниже.

Немного о работе преобразователя.
Как было сказано выше, ток холостого хода равен 0. При подключении нагрузки (более 2 мА), преобразователь начинает работать. Ниже показаны импульсы на коллекторах транзисторов.

Период около 6 мкс. Это соответствует частоте более 100 кГц. Скважность (отношение периода к длительности импульса), равна 2. Это позволяет получать мощность намного больше, чем на схемах обычных блокинг-генераторов, у них длительность импульса малая, скважность большая. Ниже для примера показана схема и осциллограмма блокинг-генератора:

Как видно, здесь длительность импульса значительно меньше периода и существенно увеличить ее невозможно. А значит и полезная мощность в нагрузке будет значительно ниже, чем у предыдущей двухтактной схемы.
Конструктивно схему преобразователя на КТ209К, ввиду ее простоты, можно выполнить на макетной плате размером 49х15мм. С одной стороны, расположены детали, с другой батарейка или аккумулятор. Клеммы аккумулятора можно изготовить из пружинистых контактов любого старого пульта. Для подключения к мультиметру используем клеммы от севшей кроны.

Если кто пожелает изготовить печатную плату, то можно выполнить ее по этому образцу:

Данная конструкция без проблем помещается в отсек для кроны мультиметра.

Прибор надежно включается штатной кнопкой и стабильно работает. Пульсации на клеммах кроны ниже 0,15В. В схеме прибора, после коммутирующего транзистора, на штатном конденсаторе 10 мкФ, пульсации ниже 0,02 В. Другими словами, устанавливая преобразователь вместо кроны в этом мультиметре открываем только батарейный отсек.

Ну и напоследок о КПД двухтактной схемы преобразователя на КТ209К.

Для сравнения ниже приведены результаты испытаний преобразователя на микросхеме которые подробно приведены здесь:

Как видим, наша схема на КТ209К не хуже. А если учесть, что она не требует дополнительного выключателя батарейки (или аккумулятора), то схема на КТ209К явно лучше.
При токе потребления около 3 мА от солевой кроны мультиметр непрерывно проработает 250:3 = 83 часа.
От аккумулятора 1,2 В емкостью 1500 мА/час с преобразователем на КТ209К мультиметр проработает 1500:35 = 43 часа. После этого аккумулятор можно зарядить и работать дальше. Если использовать батарейку на 1,5В, то ее нужно просто заменить, что, как было сказано выше, не является проблемой.

Материал статьи продублирован на видео:



⚡️7 способов проверить батарейку – мультиметром, тестером и без прибора в домашних условиях

На чтение 20 мин Опубликовано

13. 09.2021 Обновлено 13.09.2021

Содержание

1. Классификация батареек
2. Первичные и вторичные элементы питания
3. Виды батареек по наполнению
4. Типы элементов по внешнему виду
5. Как проверить батарейки мультиметром
6. Проверка без нагрузки
7. Проверка с нагрузкой
8. Метод ампеража
9. Определение силы тока
10. Что нужно помнить во время проведения замеров
11. Как проверить батарейку без прибора
12. Как проверить мизинчиковую батарейку мультиметром?
13. Как проверить батарейку телефона мультиметром
14. Как проверить батарейку планшета мультиметром?
15. Как проверить батарейку шуруповёрта мультиметром?
16. Как проверить батарейку крона мультиметром?
17. Как проверить батарейку для часов мультиметром?
18. Как проверить батарейку cr2032 мультиметром на материнской плате?
19. Как проверить батарейку стрелочным мультиметром?
20. Сколько заряда осталось в батарейке?
21. Проверка пальчиковых батареек мультиметром
22. Как проверить батарейку мультиметром под нагрузкой?
23. Нетрадиционный способ проверки батарейки
24. Как увеличить срок службы батарейки
25. Что такое мультиметр
26. Проверка тока
27. Тест на напряжение
28. Определение емкости
29. Измерение параметров аккумулятора телефона
30. Проверка заряда без нагрузки
31. Советы от профессионалов
32. Полезные советы

Классификация батареек

Портативные блоки питания различаются по форме, размеру, комплектации и принципу действия.

Первичные и вторичные элементы питания

Первичные батареи или гальванические элементы необходимо использовать один раз. Перезаряжаемые вторичные батареи можно повторно вводить в эксплуатацию несколько раз с помощью зарядного устройства. Они соответственно дороже, но это с лихвой окупается количеством циклов зарядки. Батареи имеют маркировку “Перезаряжаемые.

Виды батареек по наполнению

Батареи различают по составу электролита и активного металла, использованного в конструкции:

• литий: это самые легкие, емкие и дорогие энергоносители, у них самый длительный срок хранения;
• аккумуляторы из серебра долго работают при большой нагрузке, они дороги;
• самые популярные элементы – щелочные (щелочные), могут работать в широком диапазоне температур и при больших нагрузках, но достаточно быстро разряжаются;
• угольно-цинковые, «солевые» – наиболее удобны, быстро выходят из строя и плохо переносят холода;
• по характеристикам хлоридно-цинковые батареи аналогичны «солевым», но имеют большую емкость.

Типы элементов по внешнему виду

Наиболее распространены приводы цилиндрической формы. Они бывают разных размеров: самый маленький – мизинец, самый популярный – палец, а также средний и большой. Все цилиндрические батареи на 1,6 вольт.

Есть плоские батареи с напряжением 4,5 вольт и элементы типа Krone, которые имеют форму параллелепипеда и рабочее напряжение 9 вольт.

Эффективность блоков питания напрямую зависит от мощности, потребляемой устройством. Например, в электродвигателях и видеокамерах даже небольшое падение напряжения остановит работу. В то время как в маломощных приборах, часах и фонариках падением напряжения можно долго пренебречь.

Ссылка! Батареи не разряжаются равномерно. Если оборудование не работает должным образом, не выбрасывайте сразу все батареи. Должен быть проверен тестером, рабочие выбраны и использованы.

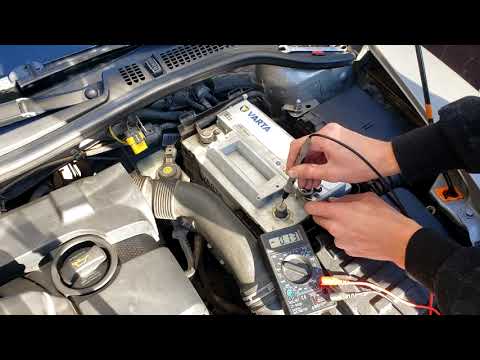

Как проверить батарейки мультиметром

Есть несколько вариантов измерения платы за хранение.

Проверка без нагрузки

Самый простой способ определить уровень заряда и выделить полностью неактивные элементы для утилизации – это измерить напряжение холостого энергоносителя.

Алгоритм проверки следующий:

1. Заглушку черного провода необходимо вставить в отверстие с надписью COM.
2. Вставьте штекер красного провода в отверстие, обозначенное VΩmA.
3. Выберите предел измерения до 20 В в режиме постоянного напряжения.
4. Подключите измерительные провода устройства к клеммам аккумулятора. В этом измерении полярность не важна. Заряд аккумулятора оценивается модулем значения остаточного напряжения.
5. Снимите показания.

Если значение, полученное для цилиндрической батареи, больше 1,35 В, батарея полностью работоспособна. Если напряжение ниже 1,2 В, аккумулятор необходимо утилизировать. Значение между 1,2 В и 1,35 В означает, что его можно использовать в устройствах с низким энергопотреблением, например, в пультах дистанционного управления.

Проверка с нагрузкой

После первого брака аккумуляторов можно применить более точный метод определения работоспособности. Чтобы проверить напряжение тестером:

1. Подключите нагрузку параллельно аккумуляторной батарее. Можно подключить обычную лампочку фонарика, она обеспечит необходимый объем 100-200мА.
2. Подключите измерительные провода к контактам элемента.
3. Значение измеряется через 30-40 секунд.

Если полученное значение больше 1,35В, это исправный аккумулятор, его можно использовать в любом устройстве. Если значение меньше 1,1В, элемент не пригоден для эксплуатации. Напряжение в диапазоне от 1,1 В до 1,35 В указывает на возможность использования его в нетребовательных устройствах.

Метод ампеража

Самый точный метод – это проверка путем измерения силы тока.

реализовано это следующим образом:

1. Черный провод необходимо подключить к мультиметру через отверстие с пометкой COM.
2. Вставьте красный провод в отверстие с отметкой 10ADC.
3. Выберите предел измерения до 10А в режиме постоянного тока.
4. На короткое время подключите щупы к клеммам: черный провод – к минусу, красный – к плюсу аккумулятора.
5. Проверить мультиметром силу тока.

Нормальный ток составляет от 4 до 6 ампер. В диапазоне от 3 до 3,9 ампера немного сокращается время автономной работы, его можно использовать в портативных устройствах. С номинальным током от 1,3 до 2,9 ампер элемент подходит для дистанционного управления.

Внимание! Измерения нельзя проводить дольше 2 секунд. В процессе измерения ресурс элемента уменьшается, что приводит к его износу!

Определение силы тока

Этот метод обычно используется для определения мощности силового элемента. Его также можно использовать для проверки работоспособности батареи, которая использовалась. Мультиметр сначала необходимо настроить так, чтобы устройство отображало показания постоянного тока.

Алгоритм проверки стандартный. Щупы мультиметра подключаются к «плюсу» и «минусу» аккумуляторной батареи. Измерение занимает 2-3 секунды. Оптимальный показатель по амплитуде тока – 4-6 ампер. Если при оценке с помощью мультиметра оценка ниже, это означает, что заряд аккумулятора низкий. На 3–3,9 ампер аккумулятор можно использовать для нетребовательных электроприборов.

Что нужно помнить во время проведения замеров

Учтите, что мультиметром точно определить заряд аккумулятора невозможно. С помощью тестера можно убедиться в его работоспособности, узнать, в чем его мощность, но это не позволяет делать достоверные выводы о его емкости. В этом тесте используются только аккумуляторные батареи.

Настоятельно не рекомендуется проверять протекающие батареи мультиметром. Этот гальванический элемент не подлежит дальнейшему использованию и подлежит утилизации. Кроме того, поврежденные одноразовые и многоразовые батареи могут быть опасны, поскольку содержат едкие вещества, которые могут повредить кожу и слизистые оболочки.

Измерьте емкость аккумулятора мультиметром в сухом месте. Настоятельно не рекомендуется использовать тестер высокой влажности. Устройство должно стоять на ровной и устойчивой поверхности.

При измерении напряжения в элементе без нагрузки цепь не должна быть замкнута на длительное время. Это может сделать батареи непригодными для использования. В среднем измерение занимает 0,5–1 секунду. Этого достаточно, чтобы снять показания с экрана мультиметра. Также следует отметить, что некоторые типы мультиметров не предназначены для работы с маломощными батареями и батареями. Поэтому перед началом работы необходимо убедиться, что измерительный прибор совместим с определенным типом элемента.

Как проверить батарейку без прибора

работоспособность пальчикового аккумулятора можно определить опытным путем в домашних условиях. Проверить заряд аккумулятора без инструментов довольно просто. Необходимо поднять аккумулятор на двадцать сантиметров над уровнем плоской твердой поверхности в вертикальном положении и освободить его. Можно использовать стол или подоконник. Заряженный аккумулятор упадет на бок, а разряженный аккумулятор отскочит от поверхности.

Дело в том, что гель, находящийся внутри щелочной батареи, гасит кинетическую энергию при падении и падении на бок. В процессе разряда гель сохнет, аккумулятор становится легче и отскакивает.

Этот метод недостаточно точен, но может помочь при отсутствии тестера заряда – тестера аккумулятора, вольтметра или мультиметра.

Как проверить мизинчиковую батарейку мультиметром?

Проверка батарейки ААА мультиметром выполняется так же, как показано выше. Из-за небольшого размера измерить гальванический элемент будет немного сложнее. Для удобства измерения щупы можно прикрепить к мизинцу с помощью ленты или изоленты.

Как видите, напряжение практически нулевое, оно равно 0,04 вольта. Этот аккумулятор не сможет работать даже в обычных часах.

Как проверить батарейку телефона мультиметром

Обычно аккумулятор телефона имеет знак плюса и минуса. Но если в вашем случае такой маркировки нет, не переживайте, ее можно определить опытным путем.

Проверить аккумулятор мультиметром на телефоне можно, подсоединив щупы к контактам и включив прибор на 20 уровень.

Обычно напряжение аккумулятора телефона составляет 3,7 вольт, но на рисунке показано 4,09 вольт. Это связано с тем, что при тестах использовалась старая и немного вздутая батарея.

Поэтому с помощью мультиметра можно проверить аккумулятор телефона.

Как проверить батарейку планшета мультиметром?

аккумулятор планшета измерить мультиметром сложно. У некоторых планшетов нет доступа к батарее. Чтобы попасть туда, нужно открутить болты.

Даже открутив все болты, снять крышку не так-то просто. Защелки все еще держат его. Что-то похожее нас ждет под крышкой:

Широкая гамма белого цвета – это аккумулятор планшета. Нам интересны ваши контакты. Есть два провода аккумулятора, красный и черный, и они нам нужны.

Чтобы снять напряжение с аккумулятора, проверив его, приложите черный щуп к точке сварки черного провода, а красный – к точке сварки красного провода.

Мультиметр показывает, что напряжение АКБ 0,11 вольт. Это плохо, и батарею нужно перезарядить.

Как проверить батарейку шуруповёрта мультиметром?

Годность батареи шуруповерта проверяется практически так же, как и всех остальных батареек. Главное найти контакты «+» и «-».

Проверка батарейки шуруповерта:

Прикрепляем штампы мультиметра к контактам аккумулятора и видим значение на дисплее. Перед этим осмотрите аккумулятор и узнайте, сколько в нем вольт.

Если значение меньше допустимого, перезагрузите его. Что ж, если быстро разрядится, пора менять батарею.

Как проверить батарейку крона мультиметром?

Работоспособность коронирующей батареи легко проверить тестером. Для этого просто подключите провода счетчика к клеммам аккумулятора и посмотрите на экран счетчика.

Как видно на корпусе, его напряжение должно составлять 9 вольт. Но аппарат показывает 8,82в. Это означает, что аккумулятор немного разряжен. Но, несмотря на это, аккумулятор вполне исправен!

Как проверить батарейку для часов мультиметром?

Батарейки часов различаются. Например, в китайских будильниках есть палец и иногда мезинчик. Наручные часы оснащены батареей-таблеткой.

Вы можете проверить эту батарею мультиметром, наклонив один конец щупа в сторону плюса, а другой – в сторону минуса. Положительный полюс большой и покрывает большую часть батареи.

Следовательно, напряжение этой батареи составляет 1,56 В.

Как проверить батарейку cr2032 мультиметром на материнской плате?

Проверить аккумулятор bios можно мультиметром, сняв его с платы. Но если положительный и отрицательный контакты видны, вы можете прикоснуться к ним щупами измерительного прибора и снять показания.

Как видите, это батарея CR2032 с напряжением 3 В. Поэтому, если во время теста напряжение будет ниже, лучше батарею поменять. Но обычно такую ​​батарейку-таблетку не меняют 3-5 лет. Он требует замены на тот случай, если на компьютере начнет теряться только дата или возникнут всевозможные компьютерные проблемы.

Батарею, показанную на рисунке, необходимо заменить.

Как проверить батарейку стрелочным мультиметром?

Для проверки берем необходимый аккумулятор и так же, как и с цифровым, подключаем штампы к положительному и отрицательному полюсам.

Не забудьте переместить глюкометр в положение измерения батареи!

В принципе батарею можно проверить без тестера. Для этого нужно поставить вертикально, приподнять на 2 см и отпустить. Если он подпрыгивает, значит, он сморщился. Одна загрузка не даст сильного отскока.

Проверка работоспособности аккумулятора без использования устройства также обычно выполняется с помощью лампы. Но этот тест покажет только, что есть напряжение, напряжение, и он не разряжается. В общем, его можно использовать. Этот эксперимент можно провести дома.

Работает ли аккумулятор, вы можете узнать, вставив его в желаемое электронное устройство. Или с помощью тестера, то есть мультиметра. Или просто, как указано выше. Таким образом, вы можете управлять батареей с круглым пальцем и многим другим.

Для Android 3C Battery Monitor Widget есть специальный тестер емкости аккумулятора! Но это поможет только определить количество заряда телефона.

Сколько заряда осталось в батарейке?

Существует примерная методика расчета процента разряда аккумулятора в зависимости от его напряжения.

Для батарей 1,5 В вычтите 1,1 В из фактического остаточного напряжения и умножьте результат на 200. В результате вы получите приблизительное значение в виде процента от оставшегося заряда.

Например, замеры показали результат 1,45 В. Вычитаем 1,45-1,1 = 0,35 * 200 = 70%.

В аккумуляторе осталось 70% от первоначального заряда.

При значениях 1,35 В будут получены следующие результаты:

1,35–1,1 В = 0,25 * 200 = 50% и т.д.

Для короны из 9 В вычтите 6,6 В и умножьте результат на 33,33. Пример расчета:

Измерить мультиметром = 8,79 В. Итого: 8,79-6,6 = 2,13 * 33,33 = 71%.

Что-то вроде этого. Напоминаем еще раз, что это очень приблизительный расчет и не стоит им руководствоваться.

Проверка пальчиковых батареек мультиметром

Для проверки батареек АА воспользуемся цифровым мультиметром. Это удобное устройство, которое проверяет напряжение, силу тока, сопротивление, целостность проводов, емкость и многое другое.

Чтобы правильно проверить аккумулятор мультиметром, измерительные провода прибора необходимо установить аналогичным образом.

Переместим переключатель влево на значение 20.

Красный провод отвечает за «+», черный провод отвечает за «-».

Берем красный щуп и подключаем к плюсовому полюсу блока питания. Итак, мы берем черный щуп и помещаем его на отрицательный полюс или просто нет.

После подключения устройство покажет точное напряжение батареи типа «аа». Стандартное напряжение для пальчиковой батареи – 1,5 вольта. Ничего страшного, если прибор показывает 1,54 или 1,45 вольта. В целом судя по напряжению аккум годный. Но если он не работает, даже если он показывает хорошее напряжение, это означает, что у него очень низкий ток или есть какие-то повреждения. В этом случае лучше купить новый.

Поэтому проверка батарейки АА выполняется мультиметром, как показано на рисунке.

Краткий алгоритм действий:

1. Подключаем черный щуп к измерительному прибору в нижнем колодце.
2. К центральному отверстию прикрепляем красный зонд.
3. Поместите рычаг на номер 20 с левой стороны.
4. Берем красный провод и подключаем к плюсу аккумулятора.
5. Берем черный провод и подключаем к минусу аккума.
6. Давайте посмотрим на значение, отображаемое на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения этой процедуры необходимо подключить аккумулятор к электрическому устройству. Например, к микромотору, лампочке или светодиоду. И параллельно подключите контакты измерительного прибора. На рисунке ниже показано, как это можно реализовать, а также схема подключения.

Для эксперимента использовался обычный двигатель 3v. Они используются почти во всех электрических игрушках. Провода подключаются к АКБ обычной изолентой.

Первым делом подключаем аккумулятор и мотор, затем вставляем щупы мультиметра в стык. Как видно из рисунка, на дисплее отображается значение 1,49 вольт. Это на 0,06 вольт ниже исходных значений. Это падение произошло в течение 2 минут работы двигателя. Поэтому время работы от аккумулятора на нормальном уровне.

Нетрадиционный способ проверки батарейки

Как проверить без девайса, заряжен аккумулятор или нет. Поднимите его на несколько дюймов от стола и отпустите. Если батарея упала, значит, она разряжена, если она осталась стоять – она ​​заряжена.

Объясняется это довольно просто. Гель в спиртовом элементе высыхает и при разряжении превращается в порошок. Центр тяжести смещается, и аккумулятор падает. Этот метод интересен, но научно не подтвержден.

Снятие всех мерок требует определенных навыков. Здесь пригодятся профессиональные советы экспертов по правильной эксплуатации устройства, а также по безопасному использованию и утилизации батарей.

Как увеличить срок службы батарейки

Разобравшись, как измерить емкость и проверить вольтамперную силу одноразового гальванического элемента, стоит задуматься о способах увеличения срока эксплуатации.

Для этого следует придерживаться нескольких рекомендаций:

1. Защита от холода. В холодную погоду одноразовые батарейки и аккумуляторные батареи разряжаются намного быстрее. Это легко проверить, если вы понимаете, как измерить емкость аккумулятора мультиметром, и выполнять эту процедуру после использования аккумулятора в холодную погоду.
2. Своевременное отключение. При длительном бездействии выключайте устройство. Это сэкономит энергоресурс ячейки и предотвратит преждевременный разряд.
3. Соблюдение сроков эксплуатации. Рекомендуется приобретать «новые» аккумуляторы, выпущенные не более 3-4 месяцев назад. Более старые экземпляры держат худший заряд, особенно если при хранении не поддерживаются оптимальные климатические условия.
4. Использование аккумуляторов одного производителя. В большинстве электроприборов используется от 2 до 6 электрохимических ячеек, а иногда и больше. В таких случаях рекомендуется использовать батареи одной марки с одинаковыми характеристиками. Вместе они работают намного дольше и эффективнее, чем при одновременном использовании элементов разных производителей.
5. Защита от повреждений. Несмотря на довольно прочный корпус, аккумулятор может выйти из строя. При нарушении целостности корпуса элемент долго не будет работать. Лучше сразу поменять на новый.
6. Защита от перегрева. Помимо низких температур, на работоспособность элемента негативно влияет избыток тепла. При перегреве в корпусе аккумулятора ускоряются химические процессы, что сопровождается выделением тепла и снижением энергозатрат. Некачественные электрохимические элементы могут взорваться, поэтому утилизировать их путем пиролиза категорически запрещено.

Считается, что батарейки типа АА заряжать нельзя. Действительно, такой процесс разрешен, но эффективность его минимальна. Рекомендуется заряжать гальванический элемент только в том случае, если содержание энергии потребляется наполовину или меньше. Не подлежат восстановлению экземпляры с поврежденными электродами или засохшим электролитом.

Для зарядки используется специальное устройство, внутри которого размещаются аккумуляторы. Процесс занимает 1-2 часа и необходимо следить за нагревом элемента. Шкаф должен быть теплым, но не горячим. Если аккумулятор перегревается, его необходимо снять с зарядного устройства.

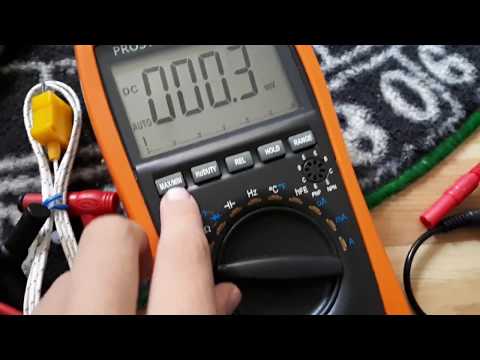

Что такое мультиметр

Батарейные элементы в домашних условиях легко проверить мультиметром. Это измерительный прибор, который может выполнять несколько задач:

• Измерение напряжения;
• Текущий контроль;
• Измерение сопротивления;
• Контроль диодов, транзисторов, конденсаторов
• Измерение частоты.

Удобство в этом приборе состоит в том, что все измерения выполняются в одиночку, без необходимости иметь много разных счетчиков. Кроме того, в большинстве случаев он переносной, то есть с его помощью можно измерять параметры электрических цепей как в полевых условиях, так и в домашних условиях.

Большинство мультиметров (также называемых тестерами) сами работают от батареек.

Проверка тока

Чтобы понять, как проверить батарею тестером, нужно знать параметры заряда аккумулятора, которыми бывают как батарейки, так и любые переносные аккумуляторы.

Полностью заряженный источник питания должен иметь указанное производителем напряжение на выходных контактах с точностью ± 5% и должен обеспечивать достаточный ток для питания нагрузки источника питания, для которого он предназначен.

Для проверки силы тока батареи важно правильно настроить и подключить тестер. Вы должны выполнить следующие шаги:

1.
   Подключите черный провод с щупом к разъему COM мультиметра, а красный провод к разъему с маркировкой 10 А;
2. Установите режим измерения постоянного тока, предел измерения – 10А;
3. Кратковременно прикоснитесь тестовыми проводами к клеммам аккумулятора, черный – с минусом, красный – с плюсом. Важно проводить измерения более 2 секунд, чтобы не повредить предмет;
4. На дисплее отобразится текущее значение.

Если значение тока составляет от 4 до 6 ампер, элемент “свежий” и может использоваться по назначению. При показаниях от 3 до 3,9 А время автономной работы сокращается, но он еще некоторое время проработает. Если ток 1,3 – 2,9 А, то такой элемент может обеспечить только маломощное оборудование. При меньших показаниях батарею лучше заменить, но батарею с такими параметрами нужно заряжать.

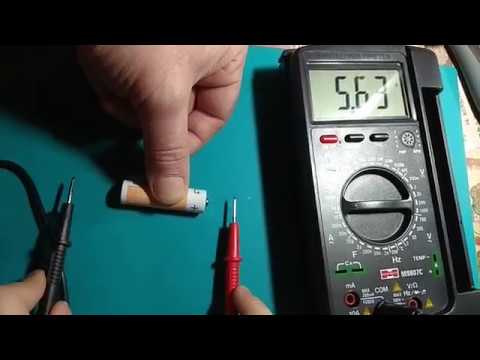

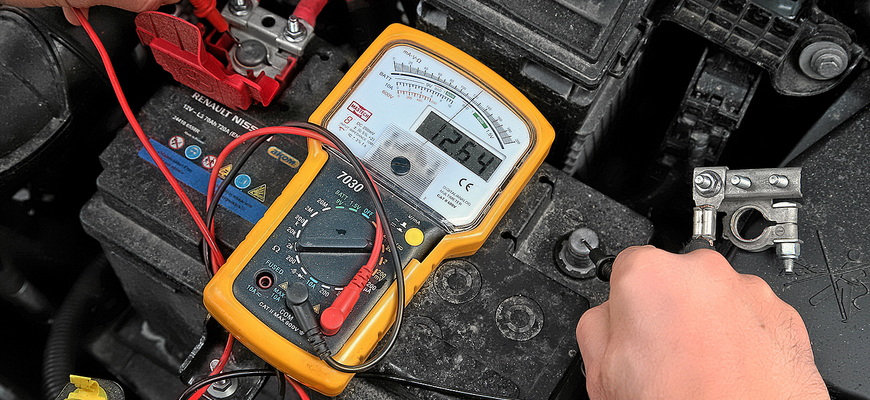

Тест на напряжение

Менее опасный метод проверки аккумуляторов – это проверка напряжением. При проверке важных портативных источников питания необходимо проверять как напряжение, так и силу тока. Чтобы узнать необходимое напряжение:

1. Подключите щупы мультиметра к соответствующим гнездам: красный – в отверстие с меткой Ω, U, Hz, черный – в гнездо с меткой COM$
2. Установите режим измерения постоянного напряжения;
3. Выберите предел измерения – до 20В;
4. Подключите измерительные провода к клеммам питания. Полярность на самом деле не имеет значения, так как значения все равно будут отображаться правильно, только с противоположным знаком;

Например, для аккумулятора 18650, если все сделано правильно, счетчик будет отображать значения от 0 до 3,7 В. Если получены числа выше 3,5 В, аккумулятор полностью исправен. При значениях от 3,0 до 3,5 В ресурс элемента небольшой, но его можно разряжать в устройства меньшей мощности. Если напряжение ниже 2,9 В, необходимо зарядить блок питания. Минимально допустимое напряжение для таких аккумуляторов составляет 2,4 В, меньшее значение будет способствовать деградации электролита аккумулятора.

Определение емкости

Емкость батареи – это величина, определяющая, как долго она может функционировать в качестве носителя энергии для цепи при определенном токе. Он выражается в ампер-часах для мощных батарей и в миллиамперах для маленьких. Например: если на пальчиковой батарее написано 1000 мАч, то при выходном токе 1000 мА она разрядится за один час.

Определить, как измерить емкость батареи мультиметром, можно только при наличии перезаряжаемой батареи, так как для измерения ее необходимо полностью разрядить. Поэтому использование гальванического элемента будет невозможно. Для определения емкости аккумулятора методом контрольного разряда необходимо:

1.
   Подбирайте нагрузочный резистор, обеспечивающий ток разряда АКБ 100-200 мА;
2. В режиме измерения постоянного тока последовательно подключите аккумулятор, нагрузку, мультиметр. Аккумулятор должен быть полностью заряжен;
3. Подключите второй мультиметр параллельно клеммам аккумулятора в режиме измерения постоянного напряжения;
4. Начните отсчет времени сразу после подключения;
5. Определите, как долго напряжение батареи упадет вдвое. Это будет считаться вашей полной разрядкой;
6. Умножьте время разряда на ток во время эксперимента. Если ток изменился, необходимо определить средний ток. Полученное значение продукта будет значением емкости аккумулятора.

Измерение параметров аккумулятора телефона

Часто бывает, что телефон быстро разряжается. В этом случае необходимо проверить параметры его аккумулятора на предмет уменьшения емкости. Уметь проверить емкость аккумулятора телефона мультиметром необходимо не только специалистам в мастерских по ремонту портативной техники, но и рядовым пользователям, задумывающимся о замене аккумулятора смартфона.

Для проверки необходимо определить напряжение, излучаемое аккумулятором, и его емкость, определенную методом пробного разряда. Эти параметры обязательно должны быть указаны на аккумуляторе телефона или в инструкции по эксплуатации. Если значения, полученные в ходе эксперимента, отличаются в меньшую сторону более чем на 20%, возможно, стоит заменить батарею.

Зная, как проверить аккумулятор телефона мультиметром, вы сможете быстро выявить неисправность этого элемента, узнать его состояние, если он не новый, и определить примерный срок службы.

Знание того, как проверить емкость аккумулятора с помощью тестера, пригодится во многих ситуациях – от замены аккумуляторов камеры до проверки емкости аккумулятора автомобиля.

Проверка заряда без нагрузки

Для выявления полностью дефектных элементов достаточно выполнить несложную проверку:

• Выберите режим мультиметра, соответствующий измерению постоянного напряжения.
• Установите предел измерения равным 20 В.
• Подсоедините щупы прибора к контактам проверяемой батареи и измерьте напряжение.
• Снимите показания с тестера.

Если показанное при проверке батареи мультиметром напряжение выше 1,35 В, батарея исправна и будет работать в любом электрическом приборе. Если заряд элемента ниже этого уровня, но не ниже 1,2 В, его можно использовать в нетребовательных устройствах. При более низком уровне заряда аккумулятор использовать нельзя, и его необходимо утилизировать.

Для полноты этой проверки недостаточно, так как она показывает величину напряжения холостого хода (ЭДС).

В качестве зарядного элемента можно использовать обычную лампочку, предназначенную для использования в карманном фонарике. Светодиоды для этого не подходят из-за плохого сопротивления. Объем нагрузки должен составлять от 100 до 200 мА – это наиболее распространенный показатель для большинства современных электротехнических изделий средней мощности.

Однако для отбраковки явно непригодных батарей достаточно холостого теста тестером. Если прибор показывает меньше 1,2В, то проверка под нагрузкой не имеет смысла.

Советы от профессионалов

Ниже приведены основные рекомендации по правильному функционированию бытовой техники, проблемы, связанные с утилизацией батареек.

• Не стоит откладывать решение проблемы проверки, сортировки использованных аккумуляторов. Своевременные замеры позволят при отсутствии аккумуляторов временно установить проверенный аккумулятор с достаточным уровнем остаточного напряжения в бытовых приборах и панелях управления.
• Если вы используете тестер для проверки аккумуляторов, аккумуляторы в вашем доме разрядятся. Главное не забыть проверить.
• В случае некачественной работы пульта управления оборудованием не выбрасывайте сразу все батареи. Они разряжаются неравномерно, поэтому после проверки мультиметром можно определить, какой из них подходит для работы, их еще можно использовать в различной бытовой технике.
• Не оставляйте использованные и поврежденные батареи в помещении. Особенно нежелательно оставлять поврежденные аккумуляторы в бытовой технике и дорогостоящей технике. При утечке электролита из поврежденного корпуса может быть нанесен ущерб не только устройству, но и находящимся рядом вещам и предметам.
• Не открывайте аккумуляторные отсеки. Содержащаяся в нем жидкость (гель) при попадании на кожу человека вызывает химический ожог. По этой причине их не следует выбрасывать в лотки и контейнеры для отходов.

Электролит, щелочь или кислота, содержащиеся в батарее, вредны для окружающего нас мира. Вам следует выяснить места приема отработанных опасных материалов и аккумуляторов, где после доставки они будут отправлены на место их утилизации или вторичной переработки.

Используя мультиметр дома для проверки заряда аккумулятора и других работ, у вас есть возможность сэкономить на покупке аккумуляторов и вызвать на дом электрика. В вашем доме тепло и свет.

Полезные советы

Вот несколько рекомендаций по использованию и утилизации батарей:

• Не откладывайте проверку и сортировку аккумуляторов, накопившихся дома. В случае отсутствия новых или недостаточного количества батареек, испытанный при необходимости можно временно использовать.
• Батареи, которые были вставлены в прибор, не требуют полной замены. Обычно их разряд не происходит одновременно, и проверка выявляет батареи, которые можно использовать в дальнейшем.
• Не храните дома непригодные батарейки, а также не храните их в кейсе для оборудования. Часто из них вытекает электролит, и это приводит к повреждению находящихся рядом вещей.

• Ни в коем случае не пытайтесь повредить корпус аккумулятора: находящаяся внутри него жидкость (кислота или щелочь) может попасть на кожу и вызвать химический ожог.

Также нельзя выбрасывать использованные батареи в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому батареи необходимо утилизировать в специально подготовленных для этого местах.

Cen-Tech Seven Function Замена батареи цифрового мультиметра

Автор: Анна Ким (и 3 других участника)

• Избранное: 2
• Завершений: 3

Сложность

Easy

Шаги

7

Необходимое время

5 минут

Секции

2

• Материнская плата 5 шагов
• Батарея 2 шага

Флаги

0

• Цифровой мультиметр BackCen-Tech
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Введение

Если устройство не включается, возможно, необходимо заменить батарею. В этом руководстве показано, как извлечь старую батарею и как заменить ее новой.

• Отвертка Phillips #0

  5,49 $

  Купить

• Отвертка с плоской головкой 3/32 дюйма или 2,5 мм

  5,49 $

  Купить

1. Редактировать

3. Редактировать

6. Редактировать

7. Редактировать

8. • org/HowToDirection»>

     Отсоедините аккумулятор от крепежной пластины.

   • При замене батареи на новую обязательно правильно совместите головки батареи (положительную и отрицательную) с защелками. Положительная головка аккумулятора должна быть подключена к отрицательному проводу, и наоборот.

   Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

3 других человека завершили это руководство.

Автор

с 3 другими участниками

Значки: 22

+19 еще значков

Команда

Замена батареи Fluke 77 серии III

Автор: Джессика Бомбардье Шоу (и 4 других участника)

• Избранное: 3
• Завершено: 5

Сложность

Easy

Шаги

5

Необходимое время

5 минут

Секции

2

• Передняя панель 3 шага
• Батарея 2 шага

Флаги

0

• BackFluke 77, серия III
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Введение

Если необходимо заменить батарею в мультиметре Fluke 77 серии III, в этом руководстве подробно описаны шаги, необходимые для этого. Замена батареи — это рутинная, но важная замена деталей мультиметра Fluke 77 серии III.

• Отвертка Phillips #2

  9,99 $

  Купить

• Инструмент для открывания iFixit

  1,99 $

  Купить

• Батарея 9 В

  Доступно для продажи на Amazon

  Купить

1. • Прежде чем открывать устройство, убедитесь, что все измерительные провода отсоединены и мультиметр выключен.

   • org/HowToDirection»>

     Переверните мультиметр дисплеем вниз.

   • Поднимите заднюю подставку устройства, поместив большой палец в изогнутую выемку в нижней части устройства, чтобы у вас был доступ к двум закрытым винтам внизу.

   Редактировать

2. Редактировать

4. • Переверните мультиметр Fluke 77 серии III обратно так, чтобы он был обращен к экрану вверх.

   • org/HowToDirection»>

     Подденьте переднюю панель от задней панели по шву.

   • Если передняя панель не снимается легко, перемещайте пластиковый инструмент для открывания вдоль стыка, пока панели полностью не отделятся.

   Редактировать

5. • При выполнении следующего шага извлекайте аккумулятор медленно, чтобы не повредить провода, соединяющие аккумулятор с устройством.

   • Найдите батарею 9 В в правом нижнем углу устройства.

   • Вытащите аккумулятор из клеммы.

   Редактировать

Почти готово!

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Заключение

Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.

Отменить: я не завершил это руководство.

Еще 5 человек завершили это руководство.

Автор

с 4 другими участниками

Значки: 13

+10 еще значков

Команда

Как заменить батарейку в мультиметре Fluke

Этот сайт содержит партнерские ссылки на продукты. Мы можем получать комиссию за покупки, совершенные по этим ссылкам.

0 Share

• Share
• Tweet

Когда дело доходит до работы сложной электроники, первое, что вам нужно, это простой мультиметр. Но знаете ли вы, как заменить батарейку в мультиметре Fluke? На самом деле это проще, чем вы думаете. Все, что вам нужно сделать, это вытащить держатель батареи и заменить батарею. Я покажу вам, как это сделать.

Содержание:

1. Что такое мультиметр Fluke?
2. Замена батареи мультиметра Fluke
3. Съемный или перезаряжаемый — что лучше?
4. Линейка мультиметров Fluke

Что такое мультиметр Fluke?

Мультиметры Fluke — это высококачественные электронные измерительные приборы, которые могут использоваться как профессионалами, так и обычными любителями. Мультиметры Fluke используются во многих приложениях, таких как автомобили, электронные устройства и промышленные приложения. Точность мультиметра гарантирует, что его можно использовать для проверки электрических свойств цепи или оборудования.

Надежные мультиметры использовались в полевых условиях в течение многих лет, и недавно компания Fluke выпустила новую линейку мультиметров, еще более прочных, чем оригинальная серия. Вот что можно ожидать от Fluke:

• Новые мультиметры выдерживают температуру до 176 градусов и ударопрочные до 6000 вольт.
• Они оснащены одними из самых передовых функций, доступных в мультиметрах, включая функцию автоматического выбора диапазона, модификатор длительности импульса и память на основе микропроцессора, в которой можно хранить данные испытаний для будущего использования.
• Функция автоматического определения диапазона может автоматически определять правильный диапазон для тестируемого объекта, а модификатор ширины импульса позволяет проводить более точные измерения напряжения.

Мультиметры Fluke — очень универсальные небольшие устройства. В целом они меньше, дешевле и проще в использовании, чем их более крупные собратья, осциллографы, и могут выполнять те же функции, если не намного больше. Кроме того, их функции безопасности делают их хорошим выбором для любителей, новичков и даже профессионалов.

Замена батареи в мультиметре Fluke

Замена батареи в мультиметре Fluke — задача несложная, но немного сложная. Заменить батарею в Fluke очень сложно, и если вы не будете осторожны, она может сломаться. Если вы будете следовать приведенным ниже инструкциям по замене батареи в мультиметре Fluke, вы сможете сделать это менее чем за пять минут.

1. Снимите крышки батарейного отсека и выключатель. Для этого открутите винты, которые удерживают батарею на месте.
2. Положительный и отрицательный провода должны быть удалены со стороны аккумулятора.
3. После того, как вы полностью отсоедините аккумулятор, вы можете вставить новый аккумулятор на место.
4. Вставьте провода в исходные отверстия и с помощью винтов снова прикрепите аккумулятор.
5. Затем наденьте крышки и снова включите выключатель.

Что еще нужно помнить:

• Подготовьте необходимые материалы. Вам понадобится новая батарея, отвертка и подставка. В зависимости от модели мультиметра Fluke вам также могут понадобиться паяльник, кусачки и другие приспособления.
• Проверьте, используете ли вы элементы «fluke» или стандартные батарейки AA. Для этого необходимо посмотреть на заднюю сторону мультиметра. Приобретите аккумулятор, совместимый с вашим мультиметром.
• Никогда не меняйте батарею мультиметра без необходимости. Вы должны знать, как заменить батарею, когда она разряжена. Если ваш мультиметр больше не работает, вам нужно заменить батарею.

Это лишь некоторые из вещей, которые необходимо учитывать при замене батареи. По крайней мере, благодаря этому это поможет вам не тратить время на чтение устаревшего или разряженного аккумулятора.

Съемный или перезаряжаемый — что лучше?

Все мультиметры можно разделить на два типа: со съемными батареями и с перезаряжаемыми батареями. Оба типа имеют преимущества и недостатки. Съемный аккумулятор имеет длительный срок хранения, его замена занимает всего несколько минут, а невысокая цена делает его очень привлекательным. Аккумуляторная батарея дольше сохраняет заряд, но для зарядки полностью разряженной батареи требуется несколько часов.

Что лучше? Что ж, съемный аккумулятор имеет короткий срок службы (обычно не более пары лет). Но все же съемная батарея — хороший выбор для мультиметра, который используется нечасто.

Линейка мультиметров Fluke

Компания Fluke является мировым лидером в разработке и производстве контрольно-измерительных приборов для электрических, оптических систем и систем связи. В настоящее время Fluke является независимой компанией, возникшей в результате разделения с Agilent Technologies в 2010 году. Сегодня Fluke предлагает портфолио портативных, портативных и настольных приборов, а также программное обеспечение, испытательное и измерительное оборудование, услуги, обучение, и обучение электрическим, механическим и программным системам.

Компания Fluke известна точностью своих измерителей и инновационными функциями, которые они добавляют в свои модели. Компания предлагает широкий ассортимент мультиметров (или вольтметров) и другого контрольно-измерительного оборудования, такого как осциллографы, частотомеры, генераторы сигналов и многое другое.

Ознакомьтесь со следующей линейкой мультиметров:

• Мультиметр Fluke 15B — удобный прибор для любого любителя электроники. Так как же поменять в нем батарейку? Во-первых, вам нужно будет приобрести сменный аккумулятор. Неплохо иметь запас под рукой. Извлечь аккумулятор из мультиметра Fluke 15B очень просто: откройте дверцу батарейного отсека и извлеките старый аккумулятор.
• Серия Fluke 87-V наиболее распространена для жилых помещений. Он использует 1,5 вольта, что делает его более удобным для домашнего использования. (В коммерческих приложениях более распространенные мультиметры используют 24 вольта.) Fluke 87V — это очень продвинутый мультиметр, который включает в себя множество функций, присущих промышленным моделям более высокого уровня.
• Мультиметр Fluke DVM54c — серия мультиметров Fluke DVM54 — одна из самых популярных моделей. Последняя модель, DVM54c, является их самой компактной и экономичной моделью. Небольшой размер DVM54c не означает, что вы жертвуете точностью. Этот счетчик является первым прибором, сочетающим в себе обычный цифровой мультиметр и систему управления данными. Это означает, что он также может записывать и сохранять данные цифрового мультиметра, чтобы вы могли отслеживать различные измерения с течением времени.
• Мультиметр Fluke 15B+ считается одним из лучших в мире. Профессионалы полагаются на 15B+ за его чрезвычайно высокую точность, малое время отклика и плавный, четкий дисплей. Он оснащен мощным измерителем, измеряющим до 1000 В, и очень малым временем отклика 350 нс. Еще одной особенностью Fluke 15B+ является возможность самостоятельной калибровки. Благодаря автоматическому отслеживанию нуля счетчик автоматически калибруется до нуля при каждом включении питания. Он также имеет возможность измерения нулевого напряжения.
