Замена подшипника ступицы - как заменить ступичный подшипник (+фото)

При эксплуатации автомобиля наиболее уязвимыми являются элементы подвески. Они подвергаются износу, ударам, воздействию агрессивной внешней среды. Подшипники ступицы колес являются самыми ответственными узлами подвески, они обеспечивают вращение колеса и воспринимают переменные динамические нагрузки при движении автомобиля по неровностям. Необходимо постоянно следить за их состоянием во избежание серьезной поломки во время движения и возникновения аварийной ситуации на дороге. При первых признаках износа, заключающихся в появлении гула при движении, осевого люфта колес, необходима своевременная замена подшипника ступицы. Автовладельцы стоят перед выбором, как заменить подшипник ступицы: самостоятельно в гаражных условиях либо довериться автосервису. При наличии необходимого инструмента любители ремонтировать свой автотранспорт могут выполнить замену собственными силами.

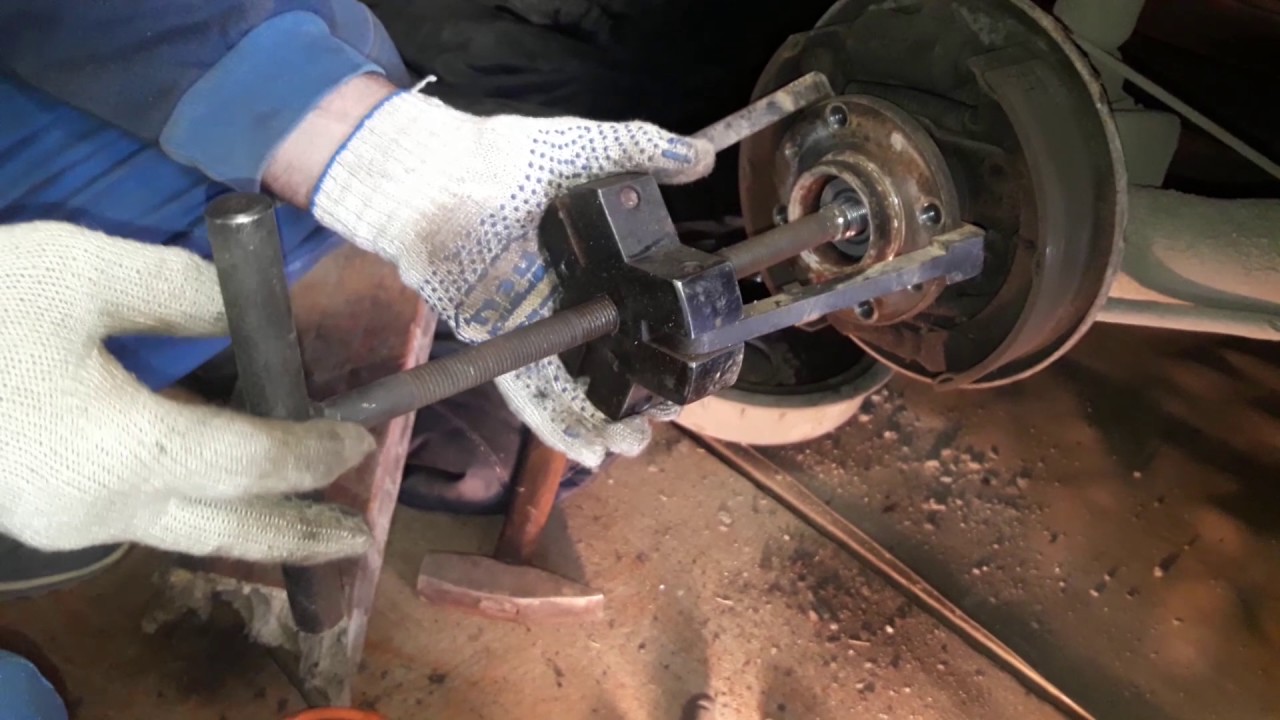

Съемник ступичных подшипников универсальный

Ригельный съемник

Для собственноручной замены понадобятся тиски (либо пресс), оправка для запрессовки подшипника, набор гаечных ключей, съемник для выпрессовки подшипника либо молоток и оправка для выбивания, отвертки и плоскогубцы тонкие, смазка Литол или импортные аналоги, динамометрический ключ.

Конструкции подвески и ступиц для переднеприводного и заднеприводного автомобилей отличаются. А соответственно, имеются небольшие различия по отдельным операциям для снятия подшипников. Подшипников два: внутренний и наружный. Имея представление о конструкции и технологии замены подшипников ступицы передних колес, с задними проблем не возникнет.

Наружные подшипники всегда запрессованы в ступице, а внутренние имеют свои особенности. У переднеприводного автомобиля внутренний подшипник ступицы переднего колеса запрессован в поворотном кулаке, а у заднеприводного автомобиля так же в ступице, как и внешний. Соответственно, для выпрессовки подшипников из ступицы заднеприводного автомобиля потребуется специальный съемник для выпрессовки. Можно подшипники снимать выколоткой, но этот процесс должен быть аккуратным, чтобы не повредить внутреннюю поверхность ступицы. На некоторых иномарках ступицу меняют в сборе с подшипниками. Отдельно подшипники не меняются.

Последовательность операций по замене подшипников

  1. Снимаем защитный колпачок на диске. Он предотвращает попадание внутрь ступицы влаги и грязи, защищая трущиеся поверхности от износа, воздействия внешней среды.
  2. Отверткой выпрямляем буртик ступичной гайки, стопорящий ее от самопроизвольного раскручивания.
  3. Ключом немного ослабляем гайку, не раскручивая ее полностью.
  4. Ослабляем болты крепления колеса. Поддомкрачивая автомобиль, вывешиваем нужное колесо и снимаем его.
  5. Ослабляем тормозные колодки. На некоторых автомобилях это можно сделать только при наличии подключения к бортовому компьютеру с помощью диагностического шнура и специального программного обеспечения. Откручиваем болты крепления суппорта тормозных дисков.
  6. Суппорт подвешиваем на проволоку к деталям подвески так, чтобы он не висел на тормозных шлангах и не мешал последующим действиям.
  7. Откручиваем болты крепления тормозного диска к ступице и снимаем его.
  8. Отворачиваем до конца ступичную гайку и снимаем шайбу.
  9. Спрессовываем ступицу с поворотного кулака. На заднеприводных автомобилях марки ВАЗ ступица снимается легко. На переднеприводных автомобилях эта процедура потребует больших усилий.
  10. Откручиваем крепление шаровой опоры к поворотному кулаку и выводим из ступицы ШРУС (для переднеприводных автомобилей).
  11. Специальным съемником выпрессовываем подшипники со ступицы.
  12. На поворотном кулаке снимаем стопорное кольцо и также выпрессовываем подшипник (для переднеприводных автомобилей).
  13. Очищаем поверхности от грязи и старой смазки.
  14. С помощью специального съемника запрессовываем внутренний подшипник в поворотный кулак.
  15. Запрессовываем подшипник в ступицу. На заднеприводных автомобилях семейства ВАЗ оба подшипника запрессовываются в ступицу. При этом необходимо проводить данные работы таким образом, чтобы не повредить резиновый уплотнитель, защищающий подшипник от грязи и влаги.
  16. Проводим сборку в обратной последовательности. Не забываем смазывать подшипники и внутренние поверхности ступицы смазкой.
    Гайку ступицы затягиваем с необходимым усилием, указанным в руководстве по ремонту.

Фотоинструкция

Поворотный кулак в тисках

Отворачиваем крепление защиты ступицы

Устанавливаем съемник

Выпрессовываем ступицу

Снимаем стопорные кольца

Снятые кольца

Установка съемника для подшипников

Выпрессованный подшипник

Старые детали

При замене ступичных подшипников на заднеприводных автомобилях ВАЗ гайку ступицы не затягиваем при обратной сборке. Момент затяжки должен быть отрегулирован при вывешенном колесе. Сначала затягиваем регулировочную гайку с усилием 19,6 Н*м, немного ослабляем и вновь затягиваем, но уже с усилием 6,8 Н*м. Затем ослабляем гайку, повернув ее на 20 градусов. Гайку стопорим, вдавливая ее буртик в паз оси поворотной цапфы.

Динамометрический ключ

Через 500 км необходимо вновь сделать регулировку подшипника ступицы.

Видео

Ниже вы можете наблюдать замену подшипника ступицы на ВАЗ 2107:

Самостоятельная замена подшипника передней ступицы автомобиля » АвтоНоватор

В процессе эксплуатации автомобиля приходится не раз сталкиваться с такой проблемой, как гул, идущий от колеса при движении.

Как определить выход из строя подшипника передней ступицы

Наверное, каждый автомобилист встречался с таким явлением, как неприятный гул от переднего колеса при движении. Причем, чем выше скорость, тем устрашающе он звучит. Причиной его появления может быть только выход из строя подшипника передней ступицы. А это значит, что его нужно менять.

Что может произойти, если своевременно этого не сделать? Постепенно внутреннее содержимое подшипника превратится в пыль, внутренний обод сломается, а колесный диск, вынужденный при движении вращаться под воздействием привода в один прекрасный момент срежет болты, благодаря которым он закрепляется на ступице. А дальше, надеюсь, не стоит расписывать, к чему приводит отвалившееся в скоростном режиме переднее колесо. Поэтому появление первых звуковых подозрений на неисправный подшипник должно быть поводом для проверки догадки и замены.

Проверить догадку довольно просто. Достаточно приподнять домкратом исследуемую сторону автомобиля и проверить состояние подшипника таким образом: ухватиться за колесо двумя руками с диаметрально противоположных сторон и произвести колебательные движения не по оси вращения, а по месту стояния. Если колесо легко поддается усилиям рук в сопровождении легкого похрустывающего звука, значит причина гула действительно в подшипнике.

Замена подшипника передней ступицы

Заменить его самостоятельно может каждый, даже неопытный автолюбитель. Рассмотрим на примере переднеприводных автомобилей отечественного производителя.

Первый этап заключается в выборе достойной замены неисправного подшипника. Торговая сеть щедро предлагает несколько вариантов. При всем богатстве ассортимента, лучше всего обратить внимание на самарские и вологодские изделия. Советую избегать китайских аналогов, так как послужат они недолго, а цена примерно такая же.

Второй этап – это подготовка необходимого инструмента и автомобиля к проведению операции. Из инструмента понадобится обязательно балонник для снятия колеса, специальный съемник для монтажа подшипника, обрезок трубы для выбивания ступицы, накидные ключи на 19 и 17 и головка на 30 с хорошим и крепким воротком. Подготовка автомобиля заключается в установке на стоп ручного тормоза и перевод коробки передач в позицию первой скорости.

Третий этап. Ослабляем дисковые болты и головкой на 30 окручиваем крепежную гайку на ступице, которая удерживает подшипник. Далее, при помощи отвертки и ключа на 17 освобождаем суппорт и подвязываем его, чтобы не болтался на тормозном шланге. После откручиваем тормозной диск и снимаем его со ступицы.

Далее процедура замены подшипника может пойти по двум сценариям. Первый из них подразумевает его замену без съема поворотного кулака. Данный вариант для многих более выгоден, ведь не приходится трогать болты развала. Но только для тех, у кого имеется оборудованный смотровой ямой гараж или хотя бы небольшая эстакада. Операция по замене подшипника таким методом считается наиболее легкой.

Второй метод замены подшипника легче и удобнее, так как все основные работы проходят в удобной позе и на верстаке, но здесь появляется проблема с автоматическим нарушением развала. Его, в принципе, легко избежать, если оставить метки положения регулировочных болтов и поворотных кулаков к стойке. Потом, когда приступим к сборке, будем добиваться совпадения оставленных меток.

Операция по второму методу проводится также поэтапно:

1. После установки выше описанных меток, выбиваем и откручиваем болты крепежа, принадлежащие поворотному кулаку. Снимаем крепежные болты с нижней шаровой и вынимаем поворотный кулак.

2. Приступаем к выбиванию ступицы с подшипника. Для этого используем обрезок трубы подходящего диаметра. Снимаем стопорное кольцо, далее, в тиски на верстаке устанавливаем специальный съемник, посредством которого потом и впрессовываем сам подшипник.

3. Посадочное место, которое находится в поворотном кулаке, смазываем и запрессовываем новый подшипник, устанавливаем стопорное кольцо и возвращаем поворотный кулак на родину.

4. Последующая сборка производится в обратной последовательности.

Оцените статью: Поделитесь с друзьями!

Замена подшипника ступицы своими руками; задней, передней, видео

Замена подшипника ступицы является регламентной работой, выполнение которой под силу всем автолюбителям. В публикации рассмотрим, как заменить передний и задний ступичные подшипники своими руками.

Ступичный узел

Нельзя поменять подшипник ступицы колеса, не понимая устройство этого компонента ходовой части. Ступичный узел передней оси еще называют поворотным кулаком, поскольку через рулевые тяги он передает желаемое направление движения на колеса. Последние, в свою очередь, обязаны вращаться. Роль ступичного подшипника в сочленении поворотного кулака и ступицы, к которой непосредственно крепится колесо.

Существует много видов подшипников (конические, сферические, роликовые, радиально-шариковые и т.д.), но принципиального значения для замены это не имеет.

Начинающим любителям ремонта своими руками будет интересно узнать принцип работы этой детали. Изделие состоит из наружного кольца, тела качения, сепаратора и внутреннего кольца. Для смазывания внутренности заполнены пластичной смазкой.

Суть работы заключается в передачи вращения через тела качения. При этом внешняя и внутренние обоймы не связаны между собой. В нашем случае внутренняя обойма сочленяется со ступицей, а внешняя с поворотным кулаком.

Внутри ступицы расположены зубцы, служащие для зацепления ступицы с приводным валом. Именно эти шлицы позволяют передавать крутящий момент от КПП к колесам автомобиля.

Вспомогательные механизмы

Сразу стоит отметить, что замена подшипника ступицы колеса возможна двумя способами:

Универсальный съемник

  • каноничным, который является единственным возможным, если вы хотите, чтобы запчасть ходила долго и счастливо;
  • кустарным. В таком случае ресурс новой запчасти всецело зависит от вашего мастерства.

Первый метод предполагает использование специализированного инструмента: съемника ступицы и подшипников, приспособы для выпрессовки и запрессовки. Подобный механизм можно соорудить своими руками. В качестве силы, вдавливающей и извлекающей подшипник, можно использовать гидравлический бутылочный домкрат. Для успешной выпрессовки нужна оправка, диаметр которой будет больше внешнего диаметра ступицы. Один край оправки будет упираться в поворотный кулак, а второй в плоскость, толкаемой домкратом. Другая наставка будет использоваться для выдавливания. Ее диаметр должен соответствовать внешнему диаметру подшипника либо быть на 1-2 мм меньше.

Иной тип конструкции предполагает использование резьбового сочленения между болтом и гайкой как силы для выдавливания подшипника. Принцип подбора наставок такой же, как и для предыдущего съемника.

Второй способ замены предполагает использование различных наставок и молотка. Ими выбиваются, а затем забиваются обратно, ступица и подшипник колеса.

Меняем своими руками

На примере Daewoo LANOS рассмотрим, как заменить подшипник переднего колеса.

  1. Установите противооткатные упоры.
  2. Снимите фиксатор и «сорвите» ступичную гайку.
  3. Поднимите авто, зафиксировав положение с помощью бревна либо другого типа упора.
  4. Открутите крепление тормозного суппорта, снимите колодки. Сам суппорт можно зафиксировать с помощью веревки. Будьте осторожны, дабы не повредить тормозной шланг. Снимите тормозной диск.
  5. Открутите крепление стойки стабилизатора, рулевого наконечника и шаровой опоры.
  6. С помощью съемника шаровых опор извлеките наконечник и шаровую со своих посадочных мест.
  7. Отверните болты крепления амортизационной стойки под капотом автомобиля.
  8. Выдерните поворотный кулак со шлицов приводного вала.
  9. Снимите защиту тормозного диска. Перенесите стойку в удобное для работы место.
  10. Установите съемник и отделите ступицу от поворотного кулака.
  11. С помощью специальных загнутых плоскогубец сожмите штопорное кольцо. Удерживая в сжатом состоянии, подковырните его с помощью плоской отвертки. Второе извлеките аналогичным способом.
  12. Теперь с обратной стороны установите наставку, которая будет выдавливать подшипник. Демонтируйте его со поворотного кулака переднего колеса.
Запрессовка

Будет ли успешной замена переднего подшипника ступицы, всецело зависит от правильности установки. Перед началом запрессовки обязательно очистите поверхность от грязи, прочистите канавки стопорных колец. Края посадочного места в поворотном кулаке можно протереть наждачной бумагой. Обязательно смажьте сам подшипник и полость внутри «кулака». Разумеется, в первую очередь необходимо установить новое стопорное кольцо.

Поставьте ступичный строго по центру посадочного отверстия. Можете легкими ударами рукой попытаться набить его немного. Установите узел под пресс либо смонтируйте съемник для запрессовки. Внимательно следите за тем, чтобы деталь не перекосило. Иначе замена подшипника переднего колеса будет напрасной. В скором времени опять появиться гул либо люфт.

Когда вы почувствуете, что подшипник уперся, можете остановиться. Установите второе стопорное кольцо. Запрессуйте ступицу в поворотный кулак. Можно сказать, что замена подшипника прошла успешно.

Что делать, если часть подшипника осталась на ступице

Как ни странно, но часто замена подшипников происходит не без казусов. При выпрессовке ступицы внутренняя обойма переднего ступичного может остаться на своем посадочном месте. Самое лучшее решение в таком случае – стянуть обойму с помощью специального съемника. К сожалению, стоимость его достаточно большая, поэтому позволить себе такой инструмент могут только СТО.

Народные мастера признают два способа выхода из такой ситуации:

  • надпилить остатки болгаркой, чтобы потом разрубить зубилом;
  • сбивать обойму с помощью зубила.

Оба эти метода опасны тем, что есть риск повредить посадочное место переднего подшипника на ступице. Если вы используете второй метод, постарайтесь не повредить привалочную плоскость.

Если вы пропилите место посадки, лучше деталь сразу заменить. Опыт показывает, что новые подшипники на таких ступицах «ходят» очень мало.

Мы рекомендуем попробовать воспользоваться съемником ступиц. И только в случае «мертвого» прикипания обоймы прибегать к экстренным мерам.

Задняя ось

Принцип выпрессовки и запрессовки заднего ступичного подшипника ничем не отличается от работы, проделанной с передней осью.

Работа без съемника

Если вы меняете шарикоподшипник переднего колеса кустарным методом, уделите внимание следующим советам:

  • в качестве обоймы для выпрессовки можно использовать торцевую головку подходящего диаметра;
  • старый подшипник можно использовать в качестве обоймы для запрессовки.

ударять по обойме следует с равномерным усилием. Бить нужно по противоположным сторонам либо, равномерно продвигаясь в одном направлении. Главное, чтобы не было перекосов.

Как заменить подшипник передней ступицы Лада Ларгус

Подшипник ступицы заменяем при появлении люфта. Износ подшипника можно определить по увеличенному шуму при движении автомобиля

Операции по замене подшипника ступицы с ABS и без аналогичные. Только отличие в установленном датчике скорости в поворотном кулаке.

Подготавливаем автомобиль для выполнения работы.

Устанавливаем автомобиль на смотровую яму или подъемник.

Для того чтобы открутить гайку ступицы, под колеса устанавливаем упоры.

Обычно гайка ступицы затянута с большим усилием, поэтому нужно помощнику во время откручивания гайки нажать на тормоз.

Головкой на 32 (рис.1), откручиваем гайку подшипника ступицы колеса.

Вывешиваем и снимаем колесо.

Снимаем датчик скорости вращения переднего колеса (если установлен).

Снимаем тормозной диск.

Ключом TorxT-30 отворачиваем три винта крепления щита тормозного механизма к поворотному кулаку и снимаем щит.

Отсоединяем наконечник рулевой тяги от поворотного кулака

Выводим палец шаровой опоры из отверстия поворотного кулака

Отсоединяем амортизаторную стойку от поворотного кулака

Снимаем поворотный кулак (рисунок 2) в сборе со ступицей со шлицевого хвостовика корпуса наружного шарнира привода колеса.

Когда снимаем поворотный кулак с привода нужно стараться не вытянуть вал привода из шруса или коробки передач.

Опираем поворотный кулак на губки тисков (рисунок 3).

Нанося удары по торцу ступицы через оправку или головку подходящего размера

Выпрессовываем ступицу. При этом внутреннее кольцо подшипника, расположенное ближе к фланцу ступицы, остается на ступице.

Отверткой поддеваем защитную шайбу, закрывающую сальник подшипника

Снимаем шайбу.

Зажимаем фланец ступицы в тисках.

Вставляем зубило между торцами внутреннего кольца подшипника и буртиком ступицы.

Нанося удары молотком по зубилу, сдвигаем внутреннее кольцо подшипника по ступице.

Затем, в образовавшийся зазор, вставляем захваты съемника и окончательно спрессовываем внутреннее кольцо подшипника со ступицы.

Щипцами для снятия стопорных колец вынимаем стопорное кольцо подшипника из канавки поворотного кулака.

Чашечным съемником выпрессовываем подшипник из поворотного кулака.

Подшипник также можно выпрессовать ударным способом. для этого опираем кулак на губки тисков.

Нанося удары по торцу наружного кольца подшипника через оправку или головку подходящего размера, выпрессовываем подшипник из кулака.

Установка подшипника

Перед установкой нового подшипника очищаем посадочное отверстие в поворотном кулаке и канавку под стопорное кольцо. Надфилем зачищаем на ступице забоины от зубила.

Перед запрессовкой подшипника вкладываем в отверстие поворотного кулака установочное кольцо датчика скорости вращения колеса (лапками, центрирующими кольцо,— внутрь кулака).

Ориентируем кольцо в отверстии кулака так, чтобы держатель датчика скорости на кольце 1 (рисунок 13) расположился в пазе кулака 2 (для наглядности показано на собранном ступичном узле).

Установив винт чашечного съемника с опорной шайбой, вставляем в отверстие кулака новый подшипник.

На автомобиле с ABS подшипник следует устанавливать так, чтобы его защитная шайба темного цвета (из магнитного материала) была обращена к установочному кольцу датчика скорости вращения колеса.

На рисунке 15 представлены детали ступичного узла.

Запрессовываем подшипник, прикладывая усилие через чашку съемника к торцу наружного кольца подшипника, при этом шайба съемника должна опираться на поворотный кулак (рисунок 16).

После запрессовки подшипника устанавливаем в канавку кулака стопорное кольцо. Затем запрессовываем ступицу в подшипник.

При запрессовке ступицы чашка съемника должна опираться на торец внутреннего кольца подшипника (рисунок 17).

Дальнейшую сборку и установку ступичного узла проводим в обратной последовательности.

Замена подшипника ступицы: как поменять своими руками

В ходовой части не существует второстепенных деталей, механизмов и узлов. Все они не только обеспечивают маневренность транспортного средства, но и безопасность участников дорожного движения. Одна из таких деталей – подшипник ступицы. Он не может быть предметом ежедневной заботы водителя и обращает на себя внимание лишь после приличного пробега. Изношенная деталь заявляет о необходимости замены крайне неприятным гулом, который иногда напоминает взлет реактивного бомбардировщика.

Где находится и зачем нужна ступица колес

Ступица – самая крайняя деталь подвески, к которой уже непосредственно крепится колесный диск. Благодаря впрессованному подшипнику, она обеспечивает колесу вращательное движение, а также взаимодействует с элементами тормозной системы. Помимо всего этого ступица является и частью трансмиссии.

Для производства детали используется сталь или чугун. Единственное слабое звено ступицы – это радиально-упорный подшипник, запрессованные в ее корпус. Не существует пока что вечных подшипников и их износ во всех узлах имеет одинаковые симптомы. В части касающейся ступицы это:

  • чрезмерный нагрев;
  • люфт в колесах;
  • гулкий шум при вращении колеса.

Все эти признаки износа не только привносят дискомфорт водителю и пассажирам, но и являются сигналом того, что замена подшипника ступицы уже не за горами. Если это отложить в долгий ящик, то можно готовиться и к более сложному ремонту и даже к серьезным неприятностям на дороге.

Самый простой способ замены любой детали автомобиля – купить запчасти и нанести визит на станцию технического обслуживания. Ремонт ходовой части там будет выполнен быстро и качественно. Водители с опытом предпочитают не тратить деньги за несложную работу, которую можно выполнить в гараже самостоятельно. Что касается ступицы, то для ее демонтажа и установки понадобится специальный инструмент, а именно выпрессовка. Бытует мнение, что в умелых руках ее полностью заменит хороший молоток. Не верьте псевдомастерам, которые берутся произвести замену этой детали таким образом. От ударов молотком, даже очень аккуратных, может пострадать посадочное место подшипника. В результате ездить будет можно, но недолго. Впоследствии придется купить еще один дорогой подшипник и новую ступицу.

Как поменять подшипник ступицы

Удобнее всего работать, поставив машину на смотровую яму, эстакаду или подъемник.

  • Зафиксируйте положение машины ручником, упорами под задние колеса. Рычаг переключения передач установите на первую скорость.
  • Немного ослабьте колесные болты и выкрутите гайку подшипника. Если на авто стоят литые диски, то колесо придется демонтировать. Открутить без него гайку суппорта не получится, поэтому кто-то должен вам помочь, нажав на педаль тормоза.
  • Суппорт нужно открутить и снять, предварительно разжав отверткой тормозные колодки. Привяжите его к чему-нибудь, чтобы он не мешал работать.

После этого события могут развиваться в зависимости от обстоятельств. Самый простой случай, если замену подшипника удастся произвести не снимая поворотный кулак. Сложнее – если кулак, все же снимать придется и извлекать подшипник из ступицы нужно будет в тисках на верстаке. Последний вариант связан с извлечением стойки амортизатора.

В первом случае регулировка развала сохраняется. Во втором вам придется побеспокоиться, чтобы при дальнейшей сборке регулировочный болт стал на прежнее место. Для этого, прежде чем откручивать поворотный кулак, пометьте место его расположения, а также место болта. Здесь дело не в том, что таким способом вам удастся избежать последующей регулировки развала на станции техобслуживания. Провериться все равно придется. Метки больше понадобятся если вы меняете не только подшипник ступицы, но и решили перебрать все детали подвески (шаровые, рулевые. сайлентблоки).

Третий способ применяется в тех случаях, когда иного выхода просто нет. Работы, понятное дело, будет гораздо больше, ведь придется заняться и рулевым наконечником и гайками между кузовом и верхней опорой.

Как заменить подшипник ступицы колеса

Многие водители узнают о том, что в автомобиле есть деталь под названием «ступица», слишком поздно. Когда уже требуется обязательный ремонт, ведь автомобиль не может более продолжать движение. Подшипник ступицы колеса, ставший причиной поломки, превращается для них в деталь, требующую к себе незамедлительного внимания. Куда же они смотрели раньше?! Ещё на стадии ослабления подшипника можно было бы провести диагностику и избежать неожиданной поломки, которая может случиться в любом месте в самый непредвиденный час. В этой статье хотелось бы не только рассказать о том, как заменить эту деталь, но и привести способы правильной эксплуатации автомобиля и своевременного ухода за ним.

Своевременная диагностика — залог длительной эксплуатации подшипника

Что представляет собой подшипник ступицы переднего колеса? Оказывается, эта деталь берёт на себя многочисленные и по-настоящему экстремальные нагрузки! И удары неровного асфальта о колесо, и разрушительные колебания, оставляемые плохими грунтовыми дорогами, грязь, соль и влага, отсутствие смазки — одним словом, подшипник ступицы всегда под ударом.

Следить за состоянием подшипника ступицы, учат опытные шофёры, столь же важно и необходимо, как и присматривать за дорогой в процессе вождения. Действительно, что толку от мастерства водителя, автомобиль которого, как неразорвавшаяся граната, готов в любую секунду привести к беде? Подшипник, который выйдет из строя на высокой скорости — это огромный риск. Колёса, обеспечивающие контакт с дорогой, выйдут из строя, и всё, пиши пропало! Если повезёт и автомобиль не перевернётся, то продолжить движение дальше можно будет лишь после того, как водитель сам заменит подшипник. А делать это, к сожалению, умеют не все. Но предназначение этой статьи — именно научить и дать практическую информацию, которая пригодится в критические моменты.

Рассмотрим, прежде чем переходить к алгоритму замены подшипника, основные характеристики этой детали, его виды и т. д. Оказывается, в современных легковых автомобилях встречается два типа подшипников — роликовые и диагональные. Первый тип очень восприимчив к установке, которая, если провести неправильно, моментально выведет из строя деталь. Новички, не знающие этой особенности роликовых подшипников ступицы, бывают обмануты недобросовестными работниками СТО, проводящими замену некачественно и на скорую руку.

Второй тип подшипника ступицы обладает большей износоустойчивостью и способен выдерживать большие нагрузки. Но и их работа зависит от правильной установки. Дело в том, что длительная их эксплуатация напрямую обусловливается крепкой затяжкой. В противном случае, как и роликовый тип, он выйдет из строя по истечении определённого времени.

Затяжка момента подшипника — это операция, которая должна осуществляться строго в соответствии с техническими рекомендациями для определённой модели автомобиля.

Если раньше, лет эдак двадцать назад, регулировка подшипников требовала особых навыков, наличия специальных инструментов, которые было очень трудно найти, то теперь проблем в этом плане нет. Сегодня каждый водитель может приобрести полезный и специализированный инструментарий, а также получить информацию, дающую возможность самостоятельно следить за состоянием подшипников и других элементов своего автомобиля. Если раньше водитель не имел возможности это сделать, хотя желания у него было хоть отбавляй, и он придумывал различные кустарные методы ремонта и диагностики (в большей своей части заслуживающие высокой оценки), то большей части современных седоков-рулевиков просто лень что-либо сделать самим.

Как определить, что подшипник вышел из строя?

Признаком проблем со ступицей почти всегда выступает следующий момент. Во время движения автомобиля по неровной дороге или при поворотах, а в некоторых случаях и при резком ускорении со стороны колеса доносится своеобразный стук, а вернее, лязг. В этом случае причина может скрываться либо в выходе из строя подшипника, либо это может свидетельствовать о чрезмерном износе шаровой опоры.

Чтобы окончательно убедиться в «кончине» подшипника, нужно после относительно длительной поездки дотронуться рукой до колёсного диска, который, если чрезмерно горячий (можно сравнить температуру обоих колёсных дисков), окончательно доказывает версию выхода из строя подшипника.

Более детально диагностика проводится следующим способом.

  • Автомобиль поднимается на домкрат. Поднять надо ту сторону, которая подозревается в износе подшипника. Не забываем на земле расслабить болты крепления колеса. Подставляем под кузов опору, а под задние колёса противооткатные бруски.
  • Берёмся левой рукой за верхнюю и правой рукой за нижнюю части колеса. Начинаем покачивать его, прикладывая максимум усилий. Если вышел из строя подшипник, то начнёт доноситься глухой стук. Для полного убеждения просим кого-нибудь нажать на педаль тормоза, а сами продолжаем покачивание. Если стук пропал, подшипник точно негоден.

Алгоритм проведения замены подшипников переднего и заднего колеса

Для начала узнаем, какие инструменты нам понадобятся. Обязательно нужны: молоток, специальный съёмник, ключ на 17 мм, щипцы для снятия стопорных колец, надставка.

Замена переднего подшипника на примере автомобиля Дэу Нексия

Замена подшипника ступицы переднего колеса начинается со следующего:

  • Болты крепления переднего колеса ослабляем. Также развальцовываем и ослабляем гайку ступицы.
  • Поднимаем автомобиль на домкрат и снимаем переднее колесо. Не забываем поставить упор под кузов и противооткатные бруски под задние колёса.
  • Находим гайку, фиксирующую рулевой наконечник, и выкручиваем её. Сам рулевой наконечник выпрессовываем при помощи съёмника.
  • Отводим рулевой наконечник от передней стойки.
  • Теперь нам надо найти два металлических колпачка, которые уберегают от грязи крепления суппорта. Снимаем их.
  • Ключом-шестигранником на «10» выкручиваем болты суппорта.
  • Снимаем суппорт и вешаем на проволоку, чтобы не мешал.
  • Пришла пора открутить гайку шаровой опоры.
  • После откручивания шаровую опору выбиваем.
  • Снимаем тормозной диск.
  • Откручиваем гайку со ступицы.
  • Идём под капот и ослабляем две гайки, которые держат стойку на чашке.
  • Идём опять под машину и рычаг шаровой опоры оттягиваем вниз. Стойку выдёргиваем с места, но так, чтобы не выдернуть и вал привода.
  • Полностью снимаем стойку.
  • После выбивания ступицы из переднего подшипника на ней останется кольцо.
  • Подшипник надо будет выбить, а кольцо со ступицы срезать болгаркой.
  • Новую деталь нужно будет со всей аккуратностью впрессовать или вбить на место.

Замена подшипника задней ступицы

Подшипник ступицы заднего колеса заменяется аналогичным способом.

  • Снимаем заднее колесо.
  • Устанавливаем подставку под кузов.
  • Откручиваем болты барабана и оси ступицы. Если надо, брызгаем WD-40.
  • Демонтируем тормозной барабан.
  • Снимаем колпак ступицы.
  • Снимаем гайку, сквозь которую вдет стопор. Его надо разогнуть и вытащить щипцами.
  • Перед нами ось, с которой надо будет снять внутреннее кольцо подшипника. Сделать это можно с помощью съёмников либо полностью снять ось, открутив 4 гайки с обратной стороны.
  • Обойма снимается отвёрткой, а зубилом аккуратно сбивается с оси внутреннее кольцо.
  • Новый подшипник запрессовывается с помощью старой обоймы.
  • Затягиваем гайку после сборки, прилагая определённое усилие. Можно использовать динамометрический ключ.

Помним, что после проведённой операции надо немного проездить на автомобиле, максимум дня три-четыре. После этого надо обязательно снова подтянуть гайку до удаления люфта.

Важные моменты

  • Желательно менять подшипники на обоих передних или задних колёсах, независимо от того, цела там деталь или нет.
  • Выбирать нужно правильную смазку под подшипники.
  • Никогда нельзя бить молотком прямо по подшипнику, а делать это с помощью надставки из дерева.
  • Нельзя ставить зазор в ступичных узлах, так как на заводе они собраны уже с учётом всех зазоров.
  • При проведении замены подшипника надо обязательно проверять состояние корпуса и оси.
  • На ступичных узлах нельзя перемещать или регулировать уплотнение.

Научившись самостоятельно диагностировать и заменять подшипник ступицы, можно смело причислить себя к группе опытных водителей, всегда знающих, что им делать в трудной ситуации. Помните, что ни в одной СТО не проведут ремонт тщательнее и аккуратнее, чем вы сами. Только владелец автомобиля способен по-настоящему позаботиться о нём, опекая его своевременной диагностикой и заменой испортившихся деталей.

Замена ступичного подшипника: когда и как производится?

Большинство узлов и агрегатов современных автомобилей имеют значительный ресурс. При правильном обслуживании их ремонт приходится производить довольно редко. Но это вовсе не означает, что при появлении симптомов неисправности имеет смысл откладывать посещение сервисного центра на более поздний срок.

Содержание этой статьи

Напротив, чем раньше будет устранена поломка, тем меньше средств придётся потратить на ремонт. Ведь одна, даже незначительная, на первый взгляд, деталь, будучи неисправной, оказывает негативное воздействие на множество других компонентов конструкции.

Вышедший из строя подшипник передней или задней ступицы не просто влияет на техническое состояние автомобиля, ухудшая его эксплуатационные качества, возникает риск разрушения конструкции крепления колеса прямо в движении.

Такая поломка ведёт к потере управления автомобилем и, как следствие, аварии, последствия которой могут стать самыми тяжёлыми.

Чтобы этого не произошло, нужно своевременно реагировать на появившиеся тревожные симптомы и незамедлительно принимать меры.

Признаки неисправности ступичного подшипника

Чаще всего о том, что деталь пора менять, сигнализируют два основных симптома:

1. Осевой либо боковой люфт колеса, появление которого нередко сопровождается возникновением ряда сопутствующих проблем:

  • Неравномерным износом протектора шины.
  • Уводом автомобиля в сторону при движении по прямой.
  • Биением руля, схожим с тем, какое возникает при неправильной балансировке колёс.

2. Шум (гудение) в районе ступицы, тональность которого изменяется в зависимости от скорости. Неопытные водители часто приписывают эти звуки особенностям протектора шин или нарушению регулировок развала-схождения.

Убедиться в причине неисправности можно, выполнив ряд несложных действий.

Замена ступичного подшипника своими руками. Видео:

Как проверить ступичный подшипник?

Действуйте последовательно, и тогда вы сможете исключить возможность ошибки даже в том случае, если выполняете такую работу впервые.

  • Первым делом вывесите диагностируемое колесо, обеспечив ему свободу вращения. Для этого можно воспользоваться домкратом или установить машину на подъёмник.
  • Затем крутаните колесо руками, убедившись, что оно свободно вращается. В некоторых случаях шумы могут возникать из-за того, что колесо полностью не растормаживается, а тормозные колодки трут по диску или барабану.
  • Взявшись за верхний и нижний край колеса, покачайте его от себя и к себе. Затем повторите операцию, сменив хват на 90 градусов.

Если обнаружите люфт, придётся проверить затяжку гайки ступицы.

Тут не обойтись без воротка с большим плечом, динамометрического ключа, рассчитанного на значительные усилия, и подходящего размера торцевой головки.

Важно иметь под рукой и техническую спецификацию вашего автомобиля, в которой указан момент затяжки гайки ступичного подшипника. Последовательность действий такова:

  • Снимаем защитный колпачок гайки (если имеется).
  • Вынимаем шплинт (если имеется).
  • Сажаем за руль помощника и просим его зафиксировать колесо, надавив на тормоз.
  • С помощью динамометрического ключа проверяем усилие затяжки.

Если момент соответствует величине, указанной в спецификации, а люфт остался, подшипник придётся заменить.

Как проверить ступичный подшипник? Видео:

Диагностируем на слух

Но бывает и так, что люфта нет, а есть лишь гул, подтверждающий наличие неисправности.  Как определить, какой подшипник ступицы гудит? Задача непростая.

Из-за резонирующих эффектов сделать это, находясь на месте водителя, не всегда возможно. Снова придётся звать помощника и идти на хитрость. Возможны варианты:

  • Двигайтесь мимо стоящего на открытой площадке наблюдателя, меняя режимы и направление движения. Такой способ даст результат, если шум отчётливо слышен даже на небольшой скорости.
  • Посадите помощника в другую машину. Пусть он двигается вместе с вами по трассе, открыв окно и определяя на слух источник посторонних шумов.

Оба варианта такого рода диагностики требуют определённых навыков.

Установив, какая деталь подлежит замене, можно приступать к работе, сложность которой напрямую зависит от особенности конструкции автомобиля. Придётся учесть:

  • На каком мосту, переднем или заднем, ведущем или ведомом, производится замена.
  • Какого типа подшипник установлен на вашем автомобиле.

Встречаются детали различной конструкции:

  1. Открытого или закрытого типа.
  2. Одно- или двухрядные.
  3. Конические или радиальные.
  4. Шариковые, роликовые или комбинированные.

Встречаются два варианта комплектации и поставки детали:

  1. Подшипник изготовлен отдельно. В этом случае для выполнения работы обязательно потребуются специальный съёмник, оправки и пресс.
  2. Подшипник и ступица собраны в единый узел, замена которого производится целиком. Это существенно упрощает ремонт, но увеличивается стоимость деталей.

Следует принять во внимание тот факт, что наиболее распространены сейчас автомобили с приводом на передний мост. Условия и последовательность проведения ремонтных операций мы будем описывать именно для машин такой компоновки.

Замена подшипника ступицы переднего колеса

Автомобили различных производителей имеют свои конструктивные особенности, которые придётся учитывать в ходе выполнения работ. Мы же опишем лишь общие принципы и последовательность выполняемых операций. Действуем так:

  1. Отключаем аккумулятор.
  2. Ослабляем болты крепления колеса.
  3. Поднимаем переднее колесо. Лучше всего это делать на подъёмнике. Если его нет, то, подложив башмаки под задние колёса, поднимаем машину с помощью домкрата и надёжно устанавливаем на жёсткую опору.
  4. Снимаем защитный колпачок гайки ступицы (если имеется) и удаляем шплинт из резьбового наконечника приводного вала.
  5. Сажаем помощника в машину и попросим его сильно нажать на тормоз. После этого получаем возможность отвернуть гайку ступицы.
  6. Снимаем колесо.
  7. Отворачиваем от места крепления тормозной суппорт. Постарайтесь не повредить шланги. Отсоединяем клипсы, фиксирующие шланги на ступице. Саму деталь аккуратно закрепите на кузове помощью проволоки так, чтобы шланги находились в свободном состоянии.
  8. Отсоединяем датчик ABS. Достаточно будет просто отключить его разъём.
  9. Выворачиваем винты, фиксирующие тормозной диск на ступице. Снимаем диск.
  10. Отсоединяем рулевой наконечник от поворотной цапфы амортизаторной стойки.
  11. Отворачиваем гайку шаровой опоры и с помощью съёмника отсоединяем конусный наконечник шаровой опоры от стойки.
  12. Аккуратно тянем стойку на себя и извлекаем шлицевую часть ШРУС из ступицы.
  13. В некоторых случаях приходится демонтировать монтажный щиток тормозной системы.
  14. С помощью съёмника снимаем ступицу вместе с подшипником. Иногда целесообразнее снять стойку целиком (для этого отворачиваем её верхнюю опору) и произвести снятие ступицы на прессе.
  15. Если новая ступица в сборе с подшипником – запрессовываем её на место. Если подшипник поставляется отдельно, не пытаемся устанавливать его на старую ступицу – слишком велика вероятность повреждения посадочного места детали, а покупаем новую ступицу и запрессовываем на неё подшипник.
  16. Производим сборку в обратном порядке. Не забываем о том, что сначала надо произвести затяжку ступичного подшипника, а уже потом ставить на место колесо и опускать машину на землю.

Теперь вы знаете, как производится замена переднего ступичного подшипника переднеприводного автомобиля. Но это теория. А практика потребует от вас сил, терпения и наличия хорошего специализированного инструмента.

Без этого не стоит даже начинать. И ещё. Такую работу следует производить вдвоём.

Дело тут не только в требованиях безопасности. В некоторых ситуациях двух рук будет просто недостаточно.

При проведении работ необходимо придерживаться следующих правил:

  • Используйте только комплектующие проверенных производителей. Ступичный подшипник – ответственная деталь, а его замена занимает довольно много времени. Лучше переплатить за качественный товар, чем потом начинать всё сначала.
  • Работайте аккуратно. Незначительный перекос при монтаже устанавливаемых деталей нередко становится причиной их повреждения ещё в процессе сборки.
  • Соблюдайте чистоту. Попадание грязи на сопрягаемые поверхности трущихся деталей сделает вашу работу бессмысленной. Всегда имейте под рукой чистую ветошь и средства для обезжиривания – бензин, керосин или уайт-спирит.

Замена подшипника ступицы заднего колеса

Особого смысла повторяться нет. Порядок выполнения необходимых операций во многом совпадает с уже описанной последовательностью. Отличия будут следующие:

  • Вам не придётся отсоединять рулевую тягу.
  • На ведомом мосту нет необходимости в снятии ШРУС.
  • Если потребуется задействовать пресс, а машина оснащена рычажной подвеской, то демонтировать придётся не стойку, а рычаг, на котором установлена ступица.

Учитывая это, замена заднего ступичного подшипника производится несколько проще, чем переднего.

На автомобилях, имеющих полный привод, разница будет и вовсе минимальна. Учитывая конструктивные особенности техники, иногда для извлечения ШРУС имеет смысл отвернуть приводной вал от редуктора, а рычаг или амортизаторную стойку оставить на месте.

В случае если приходится иметь дело с неразрезным задним мостом и барабанной тормозной системой, замена подшипника задней ступицы выполняется иначе. В такой комбинации, чаще всего, используют конические роликовые подшипники, доступ к которым вы получите, сняв тормозные барабаны и колодки.

У некоторых машин даже ступица изготавливается заодно с барабаном. Но такое устройство встречается всё реже и, будучи владельцем легкового автомобиля, вы едва ли с ним столкнётесь.

Постараемся ответить на несколько связанных с темой и наиболее часто встречающихся вопросов, которые задают автовладельцы.

Можно ли ездить, если гудит подшипник ступицы?

К устранению неисправности необходимо преступать без промедления. По внешним признакам сложно судить о степени износа детали. А шанс столкнуться с неприятностями весьма высок. Наиболее вероятно, что в результате механических повреждений или перегрева ступицу просто заклинит.

Это чревато потерей управления и аварией, особенно на высокой скорости. Но даже износ резины, вибрации на руле или повышенный расход топлива – достаточные основания для того, чтобы посетить сервисный центр.

Какую смазку использовать для ступичных подшипников?

Учитывая особенности конструкции современных деталей, смазанных уже на заводе и имеющих защитные пыльники, в этом вопросе нет особого смысла.

Но если, заглянув за пыльник, вы засомневались в достаточном количестве положенного изготовителем лубриканта, можете воспользоваться практически любой качественной смазкой.

Важно, чтобы были соблюдены следующие требования:

Ремонт рулевой рейки своими руками автомобиля ВАЗ2114 - здесь больше полезной информации.

  • Широкий допустимый температурный диапазон. Ведь в процессе эксплуатации смазка будет и сильно охлаждаться в мороз и нагреваться в процессе работы. Она должна быть тугоплавкой.
  • Высокая вязкость и малая текучесть. Таким образом можно гарантировать наличие устойчивой защитной плёнки на сопрягаемых элементах подшипника.
  • Способность длительное время выдерживать высокие нагрузки.

Этим требованиям соответствуют литиевые смазки и лубриканты с содержанием молибдена.

Неподходящие материалы

А вот составов с высоким содержанием цинка или железа рекомендуется избегать – они ускоряют процессы разрушения ступичных подшипников. Категорически нельзя использовать смазки, содержащие графит – у них совсем иное назначение.

Вас заинтересует эта статья - Замена задних и передних тормозных колодок.

Характеристики лубрикантов, используемых для работы в шарнирах равных угловых скоростей (ШРУС), также недостаточно высоки. Такие материалы не рассчитаны для эксплуатации в высокоподвижных соединениях и элементах конструкции.

Итог

Если используемые запасные части имеют необходимое качество, работа сделана правильно, а машина эксплуатируется бережно, то ходимость ступичных подшипников составляет 100 тыс. км и более. Но, как только появились первые признаки неисправности, немедленно отправляйтесь на диагностику. Иногда продлить срок службы детали можно, лишь вовремя подтянув ослабшую гайку.

Как заменить ступицу колеса в сборе

Ступица в сборе - жизненно важная часть транспортного средства, особенно в том, что касается ощущений во время вождения и управляемости. Эти узлы точно такие же, как у обычных ступичных подшипников и ступиц, за исключением того, что их можно заменить, просто сняв несколько болтов. Это делает его предметом технического обслуживания, а это значит, что его намного легче заменить, когда придет время. Когда сборка ступицы колеса выходит из строя, вы заметите визг, исходящий от колеса и слабое рулевое управление.

Часть 1 из 1: Замена ступицы колеса в сборе

Необходимые материалы

  • ⅜ трещотка приводная
  • Набор головок
  • ⅜ - метрических и стандартных
  • Динамометрический ключ с приводом ⅜ или ½
  • Приводной выключатель ½ дюйма
  • Набор головок для ведущих колес ½ дюйма
  • Набор метрических и стандартных головок ½ дюйма
  • Набор шестигранников метрических и стандартных головок
  • Набор головок для осевых гаек
  • Молоток латунный
  • Набор комбинированных ключей, метрических и стандартных
  • Перчатки одноразовые
  • Фонарик
  • Домкраты и опоры напольные
  • Монтировка

Шаг 1. Подготовьте рабочее место . Убедитесь, что автомобиль стоит на ровной безопасной поверхности и вы включили стояночный тормоз.

Шаг 2: Ослабьте зажимные гайки . Перед тем, как поднять автомобиль домкратом в воздухе, ослабьте все зажимные гайки и гайки оси (если применимо) с помощью штанги прерывателя привода ½ дюйма и комплекта торцевых гаек.

Шаг 3: Поднимите автомобиль домкратом и используйте домкраты . Поднимите автомобиль домкратом и поставьте его на домкраты. Отложите колеса в сторону, подальше от рабочей зоны.

Обязательно поднимите автомобиль домкратом в правильном месте; обычно по бокам внизу есть сварные швы, которые можно использовать для домкрата. Затем обязательно установите стойки на корпус или раму и опустите их на стойки.

Шаг 4: Снимите старый узел ступицы колеса . Снимите осевую гайку, если она есть на автомобиле. Затем начните разборку тормозов, сняв болты суппорта и болты кронштейна.

Далее снимаем ротор.Если в автомобиле есть антиблокировочная система тормозов, отсоедините все разъемы жгута проводов. Ослабьте все болты, удерживающие узел ступицы колеса на поворотном кулаке. Как только это будет сделано, вы сможете снять ступицу колеса в сборе как единое целое.

Шаг 5: Установите новый узел ступицы колеса и детали тормоза . Работайте в порядке, обратном тому, как вы все удалили. Начните с прикручивания нового узла ступицы колеса к поворотному кулаку и подсоединения разъема датчика ABS, если он был.

Затем затяните болты в соответствии со спецификациями, которые можно найти в Интернете или в руководстве по обслуживанию автомобиля.Установите ротор обратно на ступицу и начните сборку тормозов. Установите тормозной кронштейн обратно на поворотный кулак, затяните его, затем установите колодки и суппорт обратно на кронштейн и установите гайку оси (если применимо).

Шаг 6: Установите колеса . Установите колеса обратно на ступицы с помощью гаек. Закрепите их все трещоткой и розеткой.

Шаг 7: Поднимите транспортное средство с домкрата .Возьмите домкрат, поместите его в правильном месте под автомобилем и поднимите домкрат до тех пор, пока вы не сможете снять опоры домкрата. Затем вы можете снова опустить автомобиль на землю.

Шаг 8: Затяните колеса . Большинство автомобилей используют крутящий момент от 80 до 100 фут-фунтов. Внедорожники и грузовики обычно используют от 90 футов фунтов до 120 футов фунтов. Используйте динамометрический ключ на 1/2 дюйма и затяните зажимные гайки в соответствии со спецификацией.

Шаг 9: Тест-драйв автомобиля .Поскольку у вас были разнесены тормоза, убедитесь, что вы нажимаете педаль тормоза несколько раз, чтобы колодки могли снова сесть на ротор. При пробной езде убедитесь, что подшипник ступицы больше не шумит. Если вы ничего не слышите, то можете считать эту работу выполненной.

Эту работу можно выполнить с помощью подходящих инструментов и знаний, но необходимо снять и собрать довольно много деталей и болтов. Если вы предпочитаете доверить это профессионалу, YourMechanic может выполнить замену ступицы колеса в сборе в любое время и в любом месте по вашему выбору.

Как заменить ступичные подшипники

Подшипники колес - это детали, которые позволяют колесам вашего автомобиля вращаться свободно и с минимальным трением. Подшипник ступицы колеса представляет собой набор стальных шариков, которые помещены в металлический корпус, известный как обойма, и расположен внутри ступицы колеса. Если вы слышите стон или гудение во время вождения, вероятно, один из ступичных подшипников вашего автомобиля начинает выходить из строя.

Замена собственных ступичных подшипников считается промежуточной работой, которую можно выполнить дома, но для этого потребуются специальные механические инструменты.Приведенные ниже шаги обобщены, чтобы охватить три наиболее распространенных типа ступичных подшипников, которые встречаются на большинстве автомобилей. Обязательно получите руководство по обслуживанию вашего автомобиля и определите тип ступичного подшипника, которым оснащен ваш автомобиль, прежде чем приступить к ремонту.

Часть 1 из 3: Подготовьте машину

Необходимые материалы

  • Смазка для подшипников
  • Диагональные фрезы
  • Домкрат напольный
  • Перчатки
  • Плоскогубцы
  • Трещотка (½ дюйма с головкой 19 или 21 мм)
  • Защитные очки
  • Стойка безопасного домкрата x 2
  • Набор головок (⅜ набор головок 10-19 мм)
  • Отвертка
  • Динамометрический ключ
  • Противооткатный упор x 2
  • Проволочная вешалка для одежды

Шаг 1: Установите под колеса колодки .Припаркуйте автомобиль на ровной и ровной поверхности.

Используйте противооткатный упор, чтобы заблокировать шину напротив колеса, с которым вы будете работать в первую очередь.

  • Совет : Если вы меняете подшипник ступицы переднего колеса со стороны водителя, вам нужно будет использовать клин на заднем колесе пассажира.

Шаг 2: Ослабьте зажимные гайки . Возьмите трещотку ½ дюйма с головкой подходящего размера для ваших гаек.

Ослабьте зажимные гайки на шине, которую вы собираетесь снимать, но пока не снимайте их полностью.

Шаг 3: Поднимите автомобиль . Используйте напольный домкрат и пару предохранительных стоек, чтобы поднять и закрепить автомобиль. Это позволит вам безопасно снять шину.

  • Совет : Обязательно обратитесь к руководству пользователя для получения информации о том, где расположены подходящие точки подъема для поддомкрачивания вашего автомобиля.

Шаг 4: Снимите гайки крепления . Подняв и закрепив автомобиль, полностью снимите гайки, затем снимите шину и отложите ее в сторону.

Часть 2 из 3: Установите новые ступичные подшипники

Шаг 1: Снимите тормозной суппорт и кронштейн . Используйте храповой механизм и набор головок ⅜, чтобы открутить суппорт дискового тормоза и кронштейн от шпинделя. С помощью отвертки снимите сам суппорт.

  • Совет : При снятии суппорта будьте осторожны, не позволяйте ему свободно болтаться, так как это может повредить гибкую тормозную магистраль. Используйте проволочную подвеску, чтобы зацепить ее за надежную часть ходовой части, или подвесьте суппорт тормоза на подвеске.

Шаг 2: Снимите внешний ступичный подшипник . Если колесные подшипники размещены внутри ротора дискового тормоза, как это часто бывает в грузовиках, вам нужно будет поддеть центральный пылезащитный колпачок, чтобы обнажить шплинт и стопорную гайку.

Для этого с помощью плоскогубцев снимите шплинт и стопорную гайку, а затем сдвиньте ротор вперед, чтобы освободить внешний подшипник ступицы колеса (меньший подшипник ступицы колеса).

Шаг 3: Снимите ротор и внутренний подшипник ступицы .Установите на место стопорную гайку на шпинделе и возьмитесь за ротор обеими руками. Продолжайте снимать ротор со шпинделя, позволяя большему внутреннему подшипнику зацепиться за стопорную гайку, и снимите подшипник и смажьте уплотнение с ротора.

Шаг 4: Нанесите смазку для подшипников на корпус . Положите ротор на пол лицевой стороной вниз, задней стороной вверх. Возьмите новый подшипник большего размера и втирайте смазку для подшипников в корпус.

  • Совет : Самый простой способ сделать это - надеть перчатку и набрать изрядное количество смазки в ладонь и втереть подшипник в ладонь, продавливая смазку в корпус подшипника.

Шаг 5: Установите новый подшипник . Поместите новый подшипник в заднюю часть ротора и нанесите смазку на внутреннюю полость подшипника. Установите новое уплотнение подшипника на новый подшипник большего размера и снова наденьте ротор на шпиндель.

  • Наконечник : можно использовать резиновый молоток для установки уплотнения подшипника на место.

Набейте новый подшипник меньшего размера консистентной смазкой и наденьте его на шпиндель внутри ротора. Теперь установите упорную шайбу и стопорную гайку на шпиндель.

Шаг 6: Установите новый шплинт . Затяните стопорную гайку до упора и одновременно поверните ротор против часовой стрелки.

Затяните стопорную гайку на ¼ оборота до упора, а затем установите новый шплинт.

Шаг 7: Открутите болты и замените ступицу . В некоторых автомобилях подшипники передних колес постоянно закрыты, как показано на изображении выше. Ротор устанавливается на ступицу, в которой находится запрессованный ступичный подшипник.

Подшипниковые узлы на передней или задней неведущих осях устанавливаются между ступицей колеса и простым валом шпинделя.

  • Совет : Если ваш подшипник находится внутри ступицы, которую можно открутить, просто используйте храповик, чтобы открутить ступицу от шпинделя и установить новую ступицу.

Шаг 8: При необходимости снимите шпиндель . Если ваш подшипник вдавлен в шпиндель, рекомендуется снять шпиндель с автомобиля и отнести шпиндель и новый ступичный подшипник в местную ремонтную мастерскую. У них будут специальные инструменты, чтобы выдавить старый подшипник и запрессовать новый.

В большинстве случаев эту услугу можно сделать недорого. После вдавливания нового подшипника шпиндель можно снова установить на автомобиль.

Часть 3 из 3: Повторная сборка

Шаг 1: Установите тормозной ротор и суппорт обратно на . Теперь, когда новый подшипник установлен, тормозной ротор и суппорт можно снова установить на автомобиль с помощью храпового механизма и соответствующих головок, которые использовались для их снятия.

Шаг 2: Установите шину .Замените колесо и вручную затяните гайки. Подоприте автомобиль напольным домкратом и снимите стойки аварийного домкрата. Медленно опускайте автомобиль, пока его колеса не коснутся земли.

Шаг 3. Завершите установку . Используйте динамометрический ключ, чтобы затянуть гайки в соответствии со спецификациями производителя. Полностью опустите автомобиль и снимите напольный домкрат.

Поздравляем, вы успешно заменили ступичный подшипник вашего автомобиля. После замены ступичных подшипников важно провести тест-драйв, чтобы убедиться, что ремонт завершен.. Если вы столкнулись с какими-либо проблемами при замене колесных подшипников, обратитесь к профессиональному механику, например, из YourMechanic, чтобы он заменил их для вас.

Снятие и установка подшипника ступичного узла

Уровень квалификации: Средний | Специальный инструмент: головка для гайки оси, съемник, динамометрический ключ

Правильные процедуры снятия и установки ступицы могут повысить производительность и срок службы ступиц, осей, колес, тормозов и других компонентов.

Фиг.1

Снятие подшипника ступичного узла

  • Поднимите автомобиль и снимите гайки крепления колеса.
  • Снимите тормозной суппорт и ротор. Поддержите тормозной суппорт S-образным крючком или куском проволоки. (Рис.1)

  • Фиг.2

  • Снимите осевую гайку с помощью торцевого ключа для осевой гайки. Следуйте инструкциям производителя по замене гаек.
  • Перед снятием ступицы обратите внимание на правильную ориентацию и положение провода датчика и подшипника.Отсоедините провод датчика ABS от точки сопряжения с разъемом и установочных зажимов. (Рис.2)
  • Отверните болты крепления поворотного кулака. Для снятия узла ступицы вам может понадобиться съемник. Не повредите поворотный кулак или полуось.

  • Фиг.3

  • Очистите и осмотрите поворотный кулак. Удалите весь мусор, зазубрины или заусенцы с помощью тонкого напильника, металлической щетки, наждачной бумаги или шлифовального камня.

Установка подшипника ступичного узла

  • Вставьте новый узел ступицы в поворотный кулак.При установке ступицы в сборе проверьте положение шлицев на полуоси. Никогда не применяйте силу на валу ступицы и не ударяйте молотком. (Рис.3)

  • Фиг.4

  • Затяните крепежные болты шарнирного подшипника в соответствии со спецификацией производителя транспортного средства с помощью динамометрического ключа. Не используйте ударный гаечный ключ.
  • Подсоедините новый датчик ABS, который уже прикреплен к новому подшипнику, к точке сопряжения и зажимам в колесной арке и в области рамы.
  • Установите гайку оси. Затяните гайку с крутящим моментом, указанным производителем транспортного средства, с помощью динамометрического ключа. Не используйте ударный гаечный ключ. (Рис.4)

  • Фиг.5

  • Заменить тормозной ротор и тормозной суппорт. Все комплектующие следует очистить от мусора и заусенцев. (Рис.5)
  • Замените колесо и затяните зажимные гайки. Следуйте рекомендациям производителя транспортного средства относительно требований к крутящему моменту и повторному крутящему моменту.


ПРЕДУПРЕЖДЕНИЕ Несоблюдение следующих предупреждений может создать риск смерти или серьезной травмы.

Не пытайтесь разбирать и собирать ступицы колес и подшипников в сборе. Неправильная сборка может привести к поломке.

Правильное техническое обслуживание и методы обращения имеют решающее значение. Всегда следуйте инструкциям по установке и обеспечивайте надлежащую смазку.

Растягивающие напряжения могут быть очень высокими в плотно установленных компонентах подшипника.Попытка удалить такие компоненты путем разрезания конуса (внутреннего кольца) может привести к внезапному разрушению компонента, что приведет к сильному выбрасыванию металлических фрагментов. Всегда используйте правильно защищенные прессы или съемники подшипников для снятия подшипников с валов и всегда используйте подходящие средства индивидуальной защиты, включая защитные очки.

ПРЕДОСТЕРЕЖЕНИЕ Несоблюдение этих мер предосторожности может привести к материальному ущербу.

Каталогизированная продукция зависит от области применения.Любое использование в приложениях, отличных от предполагаемых, может привести к отказу оборудования или сокращению срока его службы.

Использование неподходящих подшипников может привести к повреждению оборудования.

Не используйте поврежденные подшипники. Использование поврежденного подшипника может привести к повреждению оборудования.

TechTips не заменяет конкретные рекомендации поставщиков вашего оборудования. Были предприняты все разумные усилия для обеспечения точности информации, содержащейся в этом письме, но мы не несем ответственности за ошибки, упущения или по любой другой причине.

Все, что нужно знать о ступичных подшипниках

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

В фантастических фильмах, действие которых происходит в технологически продвинутом будущем, уже давно представлены автомобили, которые ездят на планетах без трения, подобных BB-8 из «Звездных войн». Мы еще не достигли этого, так как автомобили все еще используют колеса и шины для преодоления бездорожья, но современный автомобиль был бы невозможен без шариков-роликов другого типа.Речь идет о шарикоподшипниках.

Практически за каждым колесом каждого нового автомобиля стоит набор крошечных шарикоподшипников, которые обеспечивают плавное вращение колес без перебоев. Когда речь заходит об основных деталях автомобиля, они невоспетые герои, но их важность невозможно переоценить.

Хотя эти маленькие шарики не входят в регулярный цикл технического обслуживания, они в конечном итоге выходят из строя, поэтому важно знать, как они работают, когда приходит время ремонта.По этой причине надежная информационная команда The Drive собрала ответы на все ваши вопросы в одном месте. Давайте изучим.

Что такое ступичные подшипники?

Подшипники колес представляют собой небольшие металлические шарики, удерживаемые в небольших кольцах, которые предназначены для уменьшения трения качения и позволяют колесам автомобиля свободно вращаться, при этом выдерживая вес автомобиля.

Где находятся подшипники ступиц?

Подшипник ступицы колеса расположен внутри ступицы колеса, который соединяет колесо с осью.Каждое колесо имеет свой набор ступичных подшипников.

Шариковые подшипники Vs. Роликовые подшипники

Два самых распространенных типа ступичных подшипников - шариковые и роликовые. В одном из типов колесных подшипников использовались ролики, которые в основном представляли собой серию небольших цилиндров, помещенных в конический круглый корпус. Роликовые подшипники обычно не герметичны, что хорошо для обслуживания, но плохо для восприимчивости к загрязнениям.

В шарикоподшипниках, однако, используются миниатюрные шарики с небольшими точками контакта для облегчения качения.Шарикоподшипники обычно герметичны, что отлично защищает от загрязнения, но зачастую их невозможно обслуживать.

Как долго служат подшипники ступиц?

Срок службы ваших ступичных подшипников будет зависеть от производителя, повседневных условий эксплуатации и движущихся нагрузок, но обычно предполагается, что они прослужат не менее 75 000–100 000 миль.

Признаки неисправности ступичного подшипника

Хорошая особенность ступичного подшипника в том, что вы будете знать, когда он выйдет из строя, благодаря нескольким очевидным симптомам.Вот контрольные признаки, которые вам необходимо проверить. Вы можете услышать гудение, жужжание, грохот, скрежет или щелчки, в зависимости от того, как выходит из строя ступичный подшипник.

Неравномерный износ шин

По мере износа шарикоподшипников они начинают расшатываться внутри своих корпусов и / или теряют часть своей эффективности. Из-за этого шины могли изнашиваться неравномерно.

Ощущение ослабления рулевого управления

Нет, само рулевое колесо не болтается, но ощущение рулевого управления может. Если подшипник выходит из строя, это может вызвать небольшой люфт в колесном узле. В этом случае ваше рулевое управление может казаться более неопределенным, чем обычно.

Вибрация

Если уплотнение ступичного подшипника сломано и внутренние части загрязнены твердыми частицами, или оно просто изнашивается с течением времени, это может вызвать более грубую езду и вибрацию.

Замок колеса

Большинство современных ступичных подшипников имеют герметичные уплотнения и не зря.Попадание грязи, мусора или других загрязнений в подшипники может уменьшить смазку и увеличить трение. Если он станет слишком горячим или в подшипниках будет слишком много мусора, они могут начать заклинивать или скрежетать. Если подшипники заблокируются, колесо может заблокироваться.

Неисправность антипробуксовочной системы или АБС

Практически все новые ступичные колеса в сборе оснащены встроенными датчиками, которые информируют антипробуксовочную систему, АБС, систему стабилизации и другие системы помощи водителю.Если что-то внутри ступичного подшипника не функционирует должным образом, это может привести к неисправности систем или выбросу кода и сигнальной лампы.

Можно ли отремонтировать подшипники ступицы колеса?

Лучшее, что можно сделать с неисправным ступичным подшипником, - это заменить его вместе с другими, чтобы обеспечить равномерное и сбалансированное движение. Колесные подшипники обычно входят в состав более крупного сборочного комплекта ступицы колеса.

Краткий обзор снятия ступицы колеса в сборе

Каждый автомобиль отличается и может потребовать различных шагов, но это общие шаги, которые вы должны выполнить при снятии ступицы колеса в сборе.

  1. Когда автомобиль все еще находится на земле, ослабьте гайку ступицы колеса, а затем гайки с помощью отбойного молотка или ударного ключа.
  2. Поднимите автомобиль и вставьте домкраты.
  3. Снимите колесо и отложите его в сторону.
  4. Снимите тормозной суппорт и поместите его в такое место, где не будет нагрузки на тормозную магистраль.
  5. Снимите ротор.
  6. Снимите гайку оси.
  7. Отсоедините шнур узла ступицы.
  8. Выверните все болты на ступице колеса в сборе.
  9. Следуйте рекомендациям производителя по снятию старого узла ступицы. Для многих требуются специальные инструменты, которые следует использовать, чтобы не повредить другие части автомобиля. Серьезно, съемник ступичного подшипника значительно упростит эту работу.
  10. При снятии ступичного подшипника обращайте внимание на ось и не допускайте падения, загрязнения и нагрузки на другие детали.
  11. Удалите всю коррозию на задействованных деталях.
  12. Чтобы заменить старую ступицу на новую, вставьте новую ступицу (при необходимости с помощью пресса), замените старую гайку оси и выполните предыдущие шаги в обратном порядке.

Примечание 1 : При замене ступицы вы можете использовать противозадирную защиту, чтобы предотвратить проблемы в будущем.

Примечание 2 : Когда все снято, это прекрасное время для проверки подвески и тормозов.

Примечание 3 : При замене одного подшипника следует заменить другие.

Советы по снятию ступицы

Ступицы в сборе в сборе часто очень трудно снять. Если вы уже находитесь в середине работы, но у вас нет съемника, эти другие инструменты и методы могут вам помочь.Просто будьте предельно осторожны, чтобы ничего не повредить, и всегда соблюдайте необходимые меры безопасности.

  • Скользящий молоток
  • Резиновый молоток
  • Тепловой и металлический молоток
  • Проникающий спрей

Часто задаваемые вопросы о подшипнике ступицы колеса

У вас есть вопросы, у Drive есть ответы!

В. Как проверить ступичные подшипники?

A. Единственная простая проверка на неисправные ступичные подшипники включает некоторые предположения. Для начала вы хотите услышать странные звуки, такие как гудение, жужжание или скрежет, исходящие от предполагаемого колеса.Если вы что-то слышите и можете определить источник сигнала колеса, вы можете поднять автомобиль домкратом и проверить колесо на предмет движения, провисания или люфта в его соединении с автомобилем. Вы можете сделать это, взяв колесо с каждой стороны и перемещая его вперед и назад или из стороны в сторону.

В. Можно ли водить машину с неисправным подшипником ступицы колеса?

A. Автомобиль может двигаться, но мы не рекомендуем когда-либо ездить с неисправным ступичным подшипником. Если вы заметили симптомы и подозреваете, что подшипник неисправен, немедленно поезжайте домой или в ремонтную мастерскую.

В. Что может случиться, если у вас неисправный ступичный подшипник?

A. В одном из наихудших сценариев колесо могло заблокироваться во время движения. То есть движение с неисправным ступичным подшипником может быть потенциально очень опасным.

В. Сколько стоит замена неисправного ступичного подшипника?

A. В зависимости от автомобиля средняя стоимость одной ступицы колеса в сборе, а не только подшипника, вероятно, составит от 100 до 300 долларов. Если вы выполняете эту работу самостоятельно, умножьте это на количество заменяемых концентраторов.Если вы собираетесь в гараж, умножьте это число, а затем добавьте стоимость рабочей силы. Это будет не дешево.

Давайте поговорим, прокомментируем ниже, чтобы поговорить с

редакторами Drive!

Мы здесь, чтобы быть экспертами во всем, что связано с практическими рекомендациями. Используйте нас, хвалите нас, кричите на нас. Прокомментируйте ниже, и давайте поговорим! Вы также можете написать нам в Twitter или Instagram. Вот наши профили.

Джонатон Кляйн: Twitter (@ jonathon.klein), Instagram (@jonathon_klein)

Тони Маркович: Twitter (@T_Marko), Instagram (@t_marko)

Крис Тиг: Twitter (@TeagueDrives), Instagram (@TeagueDrives)

Как обслуживать велосипедные ступицы | видео-руководство и пошаговое руководство

Если ваши колеса начинают неровно вращаться, пора отремонтировать ступицы на вашем велосипеде.

Обычно проблема возникает из-за износа подшипников или попадания воды и грязи. Колесные подшипники также со временем изнашиваются, что вызывает люфт в ступице, позволяя колесу качаться из стороны в сторону на своей оси.

В ступицах обычно используются два типа подшипников - герметичные (картриджные) подшипники и негерметичные (чашечные и конусные или свободные).

Регулярное обслуживание может продлить срок их службы, хотя со временем они изнашиваются до такой степени, что их нужно будет заменить.

Как обслуживать велосипедные ступицы

Как обслуживать незакрепленную чашку шара и ступицы конуса

Вам понадобится:

Инструменты, необходимые для обслуживания стандартной ступицы. BikeRadar

  • Гаечные ключи конические - обычно 15 и 17 мм
  • Смазка
  • Отвертка с магнитной шестигранной головкой или кирка
  • Инструмент для снятия цепной звездочки и кассеты
  • Разводной ключ
  • Обезжириватель
  • Бумажная ткань или чистые тряпки
Шаг 1: Снимите контргайки

Отверните контргайки на неприводной стороне. BikeRadar

Мы используем заднее колесо, но процедура такая же для переднего.

Для задней части сначала извлеките кассету из корпуса ступицы.

Отверните стопорную гайку на неприводной стороне, используя конический гаечный ключ для удержания конуса и другой гаечный ключ для откручивания гайки. Снимите стопорную гайку и распорную втулку вручную.

Рекомендуется запомнить порядок снятия стопорной гайки и любых прокладок, чтобы облегчить повторную сборку позже - мы рекомендуем сделать снимок на свой телефон.

Удерживая стопорную гайку со стороны привода одним гаечным ключом, другим отверните конус со стороны привода и открутите его вручную. Теперь вы можете снять ось со ступицы.

Шаг 2: Снимите и очистите подшипники

Снимите подшипники и очистите их обезжиривающим средством и бумажной салфеткой. BikeRadar

Осторожно снимите подшипники с обоймы - наконечник магнитной отвертки поможет вам поднять подшипники.

Теперь вам нужно очистить подшипники. Используйте обезжириватель и немного бумажной ткани, прежде чем продолжить, убедитесь, что вы полностью удалили всю старую смазку.

Внимательно осмотрите подшипники, чашки (которые вдавлены в ступицу) и конусы. Если на них есть признаки износа, их необходимо заменить.

Примечание: Чашки Shimano и многих других клонов не подлежат замене. Если они износились, вам придется установить новую ступицу в колесо.Чашки Campagnolo сменные.

Шаг 3: Повторно смажьте ступицу

Нанесите смазку на кольцо подшипника, затем верните подшипники в ступицу. BikeRadar

Возьмите немного смазки и нанесите здоровую дозу на кольцо подшипника в ступице.

Теперь вы можете поместить подшипники в смазку, которая поможет им удерживать их на месте. Опять же, магнитная отвертка значительно упрощает эту работу.

Когда все подшипники будут на своих местах, вы можете снова установить ось и осторожно повернуть ее, чтобы убедиться, что они установлены правильно.Снимите ось, затем повторите процесс с другой стороны.

Шаг 4: Установите ось на место

Установите ось на ступицу. BikeRadar

Теперь верните ось на сторону ступицы. Прижмите его к подшипникам и поверните, чтобы проверить правильность посадки. Установите конус на неприводную сторону оси и затяните его до контакта с подшипниками. Необязательно, чтобы он был очень тугим - подойдет затяжка от руки.

Затем вы можете повернуть ось, чтобы убедиться, что она вращается чисто.Немного покачните ось, чтобы исключить люфт.

Возможно, вам потребуется отрегулировать плотность конуса, чтобы предотвратить люфт или сопротивление - если он будет слишком тугим, ступица не будет вращаться свободно. И наоборот, если он слишком ослаблен, в оси будет люфт.

Этот шаг требует небольшого количества проб и ошибок, но не торопитесь, так как плохо настроенный концентратор может вызвать проблемы в будущем.

Верните остальные гайки, шайбы и уплотнения на неприводную сторону оси, сверяясь с вашими примечаниями, в каком порядке они были сняты.

Затем, удерживая конус на месте, другим гаечным ключом затяните его до стопорной гайки. Важно убедиться, что ось все еще вращается свободно в этот момент, так как во время этой процедуры очень легко затянуть конус.

Шаг 5: Установите кассету на место

Наконец, установите кассету на корпус ступицы, замените быстросъемную шпажку и верните на велосипед.

Как обслуживать ступицы герметичных картриджных подшипников

Необходимые инструменты
  • Ключи гаечные конические универсальные: 13, 14, 15 и 16 мм
  • Гаечный ключ рожковый на 15 мм
  • Шестигранный ключ на 5 мм
  • Цельный задний мост
  • Молоток нейлоновый
  • Маленькая отвертка
  • Смазка для подшипников
  • Специальный инструмент или трубка из сплава для опрессовки подшипников
Шаг 1. Снимите пылезащитные колпачки ступицы

Для снятия пылезащитных колпачков может потребоваться изрядное усилие, поэтому всегда используйте шестигранный ключ со свежей головкой. BikeRadar

Ось ступицы, скорее всего, будет иметь по крайней мере один конец со съемной направляющей или контргайкой, которую вам нужно будет снять.

В большинстве случаев это можно сделать, вставив шестигранный ключ на 5 мм с обоих концов и повернув его против часовой стрелки. Возможно, вам придется приложить немного усилий, поэтому используйте для этого небольшой читерский стержень или длинный шестигранный ключ.

Следите за шайбами ​​и их положением между проставками и осью. Серебряная прокладка служит одновременно и пылезащитным колпачком, и декоративным элементом в большинстве ступиц.Чтобы оторвать его, может потребоваться некоторая сила, поскольку он, скорее всего, будет удерживаться резиновым уплотнительным кольцом между ним и канавкой на оси.

В качестве альтернативы, некоторые ступицы (например, Mavic) имеют резьбовой колпачок для регулировки подшипника, поэтому сначала просто открутите их. Другие, такие как Hope, просто используют колпачок с натягом. Обратитесь к производителю за точными инструкциями.

Шаг 2: Снимите старые подшипники

Всегда поддерживайте ступицу при снятии подшипников. BikeRadar

Чтобы снять подшипники, сначала необходимо поддержать ступицу таким образом, чтобы не повредить ее.Например, вы можете использовать тюбик с делрином, который вы можете купить (по очень разумной цене) в магазине Hope.

Старая цельная ось отлично подходит для выколотки подшипников. BikeRadar

Чтобы вынуть подшипники, нужно нанести несколько резких ударов, поэтому резиновый молоток, вероятно, не подойдет; молоток из смолы или брусок из твердой древесины с кусковым молотком намного лучше создают силу, необходимую для его выбивания.

Шаг 3: Снимите другой подшипник

Следующая операция удаляет оставшийся подшипник.Переверните колесо и установите ступицу подшипником вниз. Убедитесь, что ступица достаточно поддерживается фланцем и есть место для выхода подшипника.

Осторожно установите либо ось, либо подходящий инструмент для выколотки (подойдет алюминиевая трубка или даже старая цельная ось с частично нарезанным конусом или гайкой) и выбейте подшипник несколькими резкими ударами. Имейте в виду, что вам, возможно, придется сильно ударить по нему, если он плотно прилегает.

Очистите всю ступицу подходящим обезжиривателем и ветошью, включая фланцы ступицы вокруг точек крепления спиц - вы не хотите, чтобы мусор попал в гнездо подшипника при установке.

Осмотрите фланцы ступиц, особенно вокруг отверстий под спицы, на предмет трещин или коррозии. Если будут обнаружены трещины, вам понадобится новая ступица или колесо.

Шаг 4: Запрессуйте новые подшипники

Нанесите тонкий слой смазки на внешнюю и внутреннюю поверхность новых подшипников, на внутреннюю часть корпуса ступицы и на ось. Если смазка будет слишком густой между подшипником и ступицей, это может помешать его полной посадке.

Некоторые ступицы могут предложить вам использовать фиксирующий состав, такой как Loctite 641, или вообще ничего - как всегда, обратитесь к производителю за правильным советом.

Для подобных работ стоит инвестировать в небольшой пресс для подшипников BikeRadar

Новый подшипник следует приводить в движение только с использованием внешнего кольца подшипника, поскольку удар по внутреннему кольцу может вызвать повреждение маленьких шарикоподшипников внутри картриджа.

Используйте старый подшипник или гнездо точно такого же диаметра для установки нового подшипника. Помните, что дорожки подшипника сделаны из закаленной стали и поэтому потенциально хрупкие.Наденьте защитные очки и убедитесь, что площадь контакта между кромкой выколотки и кромкой внешнего кольца максимальна за счет точного совмещения. Вы узнаете, что подшипник сидит, когда удары внезапно усиливаются.

Пресс для подшипников - безусловно, лучшее решение для этой работы, и в него стоит вложить деньги.

Установите ось на место, установите второй подшипник и затем вбейте его несколькими ударами.

Не допускайте перекоса подшипника, так как попытка с силой вставить его, если он сильно смещен, приведет к его заклиниванию и затруднит установку.Также существует вероятность образования гребней, которые могут помешать правильной установке или даже повредить ступицу, не подлежащую ремонту.

Снова наденьте пылезащитные колпачки с небольшим количеством масла, затем пощупайте заслуженную маслянистую гладкость.

Устранение неисправностей и ремонт подшипников ступицы колеса

Начинается с шума. При включенном радио и ветре из окон поначалу это легко не заметить. Но чем больше миль вы проезжаете, этот тонкий шум перерастает в скрежет металла о металл, который невозможно игнорировать.

Вы можете заметить и другие признаки, в том числе шаткое рулевое управление или неравномерный износ шин. Все это признаки того, что ваш ступичный подшипник вышел из строя, и к ним следует отнестись серьезно. В противном случае вы можете потерять колесо во время движения, что может иметь катастрофические последствия.

Наш совет? Знайте симптомы и причины неисправности ступицы колеса и устраните ее как можно скорее.

Признаки неисправности ступичного подшипника

Признаки неисправного ступичного подшипника относительно просты: вы будете слышать скрежет, пока не начнете двигаться достаточно быстро, чтобы его замаскировал дорожный шум (50 миль в час и быстрее).Шум указывает на частое трение металла о металл и происходит из-за царапания неисправных подшипников об их корпус и, что еще хуже, ступицу колеса вокруг них.

Если это подшипники передней ступицы, то поворот рулевого колеса может вызвать усиление шума или изменение шага.

Общие причины отказа

Наиболее частой причиной выхода из строя подшипника ступицы колеса является удар. При сильном ударе шины и колеса о предмет или дорожный дефект могут быть повреждены подшипники. Точно так же сломанные или изношенные уплотнения могут пропускать влагу или мусор в ступицу, вызывая износ подшипников.

Другие факторы, которые могут вызвать преждевременный выход из строя подшипников:

  • Несбалансированные шины / диски
  • Изношенные или сломанные детали подвески
  • Высокопроизводительные низкопрофильные шины

Как правило, такого рода симптомы длительного износа также вызывают повреждение шаровых шарниров, рулевых тяг, стоек и других компонентов шасси / подвески.

Две другие проблемы, которые часто остаются невыявленными при неоднократном выходе подшипников из строя, - это изношенная ступица подшипника и переходный ток, протекающий через поворотный кулак.Если подшипники шлифовали или иным образом сообщали о своем отказе в течение какого-либо периода времени, вполне вероятно, что ступица подшипника получила некоторое повреждение. При снятии на нем будут видны царапины или ямочки. Он также может быть некорректным. Любое из этих действий означает, что ступицу следует заменить.

Преждевременный износ также может быть вызван протеканием переходного тока, то есть трением, создаваемым неисправным заземлением, которое позволяет току накапливаться на движущихся частях шасси. Транспортные средства накапливают статическое электричество во время работы, которое обычно рассеивается точками заземления транспортного средства.Плохие точки земли = плохие новости.

Решение проблемы

В магазине существует несколько методов поиска неисправных подшипников ступицы колеса, включая направленные микрофоны или ультразвуковое исследование. Однако в мастерской самоделки более простые методы, хотя и требуют больше времени, столь же эффективны.

Простое прослушивание ступиц колес во время вождения автомобиля может определить, какая из них неисправна. Когда кто-то едет со скоростью 10-20 миль в час, внимательно слушайте скрежет, чтобы определить, от какого колеса исходит шум.

Если ступица неисправного колеса может быть сужена хотя бы до одной оси, время будет сэкономлено. В противном случае следует провести следующий тест на каждом колесе.

Осторожно поднимите автомобиль и снимите шину и колесо. Затем покачивайте концентратор (через сам концентратор) руками вверх и вниз (12:00 и 6:00 часов). Если есть какие-то толчки вперед и назад (по направлению к машине или от нее), скорее всего, подшипник неисправен.

Замена подшипника

К счастью, заменить подшипники несложно, и в большинстве современных автомобилей используются подшипники с болтовым креплением или запрессованные.Используя подходящие инструменты, вы можете выполнить эту замену самостоятельно:

  1. Припаркуйте автомобиль на безопасной ровной поверхности и зафиксируйте колеса, с которыми вы не работаете, противооткатными упорами.
  2. Ослабьте зажимные гайки и используйте колесный домкрат для подъема колеса.
  3. Отверните гайки крепления и снимите колесо.
  4. Снимите тормозной суппорт с помощью торцевого ключа.
  5. Снимите пылезащитный чехол, шплинт и корончатую гайку. Пылезащитная крышка представляет собой небольшой пластиковый или металлический колпачок, который защищает компоненты ротора и обычно снимается с помощью суппорта.Под пылезащитной крышкой находятся корончатая гайка и шплинт, которые можно снять плоскогубцами.
  6. Снимите ротор. Сначала снимаем внешний подшипник, затем сам ротор. Если он застрял, используйте резиновый молоток, чтобы высвободить его.
  7. Выкрутите болты ступицы и снимите старую ступицу. Подшипник ступицы находится за ступицей.
  8. Разберите ступицу в сборе. Вам нужно будет разобрать ступицу, чтобы получить доступ к подшипникам.
  9. Снимите скобы и очистите сустав. Обычно это включает в себя разрушение дорожек молотком и зубилом или болгаркой.Как только дорожки исчезнут, очистите поворотный кулак внутри подшипникового узла. Держите под рукой тряпки - жира наверняка будет много!
  10. Установить новые ступичные подшипники и кольца. Имейте под рукой молоток, чтобы установить шайбы на место с помощью нескольких ударов, затем смажьте новый внутренний узел и установите его. Используйте много смазки и убедитесь, что подшипники правильно выровнены и задвинуты до упора.
  11. Наконец, установите все заново в обратном порядке и опустите автомобиль с домкрата.

Обратите особое внимание на тип используемой смазки, саму набивку и выравнивание подшипников в ступице.

Запрессованные подшипники

С запрессованными подшипниками, которые сегодня более распространены, процедура немного сложнее.

Колесные подшипники находятся между поворотным кулаком и самой ступицей, между внешним уплотнением подшипника и ШРУСом. Для снятия и замены этих подшипников требуется пресс, специально созданный для данной работы, и каждый автомобиль будет немного отличаться.Попытка «выбить» подшипники отверткой или другим инструментом приведет к серьезному повреждению ступицы и / или поворотного кулака автомобиля. Положительным моментом является то, что, когда запрессованные подшипники требуют замены, они снимаются и заменяются в виде цельных узлов, которые поставляются предварительно запечатанными и смазанными.

В целом, неисправность ступицы колеса автомобиля, скорее всего, вызвана чем-то другим, а не ступицей. Устранить отказ ступицы относительно просто (особенно с использованием качественных подшипников и ступичных узлов GMB), но диагностировать причину отказа может быть не так просто.

Мы будем рады услышать ваши отзывы! Напишите на [email protected], чтобы поделиться своими мыслями!

Подшипники ступицы колеса и ступицы в сборе 101 Направляющая

Подшипник ступицы - это круглая металлическая деталь, расположенная в центре ступицы, которая соединяет оси с колесами и помогает им плавно вращаться. У них обычно есть смазанные смазкой металлические шарики, заключенные между двумя кольцами, называемыми гонками. Вы когда-нибудь поворачивали руль своей машины и слышали безошибочный «жужжащий» шум неисправного ступичного подшипника? Изношенные ступичные подшипники создают этот шум с тех пор, как существуют.По мере их износа в подшипнике возникает избыточный люфт. Этот лишний люфт, а также пыль, грязь и мусор, проникающие внутрь, в конечном итоге приведут к повреждению внутренних поверхностей подшипников. Как только поверхности подшипников колес повреждены, у них нет шансов на выживание. Состояние ступичного подшипника будет ухудшаться до тех пор, пока он, наконец, не саморазрушится самым впечатляющим образом. Как вы понимаете, идеальная ситуация - заменить ступичный подшипник задолго до того, как он достигнет точки разрушения.

Что такое ступица колеса?

Как только вы снимаете колеса с машины, первое, что вы видите, - это ступица колеса, смотрящая прямо вам в глаза.Это потому, что ступицы - это часть, к которой болтами крепятся колеса. Они круглые, с торчащими из них колесными шпильками и предназначены для вращения с тяжелыми грузами, находящимися на них все время. Угадайте, что еще прикручивается к ступице? Тормозные диски конечно же! Ступицы колес могут приводиться в движение осями или просто свободно вращаться. Каждая ступица колеса каким-то образом связана с ступичным подшипником. Они либо спрессованы, либо скреплены болтами и часто представляют собой один узел «ступица колеса и подшипник». Это значительно упрощает и удешевляет установку.Просто снимите старую ступицу и подшипник в сборе и наденьте новую. Не требуются тяжелые прессы или специальные инструменты.

Как работают датчики ABS

Ступицы колес очень тесно связаны с датчиками антиблокировочной тормозной системы (ABS). Это потому, что датчики ABS измеряют скорость вращения колес. Чтобы сделать это точно, они должны быть близко к колесам, не мешая всем движущимся частям.

У автопроизводителей есть несколько способов решения этой задачи.Первый - с «тональным звонком». Звуковое кольцо прикрепляется к задней части ступицы колеса и выглядит как шестерня. Когда ступица ABS прикреплена к автомобилю, рядом со звуковым кольцом находится датчик ABS, который измеряет скорость колеса, наблюдая за тем, сколько зубцов проходит мимо датчика за определенный промежуток времени.

Другой распространенный метод измерения скорости вращения колеса - добавление всего датчика ABS к внутренней части самой ступицы колеса. Это может быть и благословением, и проклятием. Хотя это действительно упрощает систему АБС, это также означает, что, когда датчик АБС выходит из строя, необходимо заменить им всю ступицу.Это довольно расточительно, если у вас есть отлично работающий хаб. Существует также другая конструкция системы ABS, которая полностью пропускает соединение ступицы и размещает звуковое кольцо на оси вместо ступицы колеса. Все эти методы отлично работают, вам просто нужно убедиться, что вы используете подходящие детали, предназначенные для работы с ABS. Без этого звукового кольца, прикрепленного к ступице колеса или оси, загорится индикатор ABS, и ваш автомобиль не остановится, как это было задумано.

Факты о замене ступицы колеса и подшипника ступицы колеса

Сами ступицы колес редко вызывают проблемы, потому что они представляют собой простые стальные блоки.Самая распространенная причина замены ступицы колеса - неисправность прикрепленного к ней ступичного подшипника. Подшипники колес могут выйти из строя из-за возраста, грязи и загрязнения воды или неправильной установки. Большинство ступиц с приводом от осей требуют очень определенного крутящего момента при установке. Если этот крутящий момент будет слишком сильным или слишком слабым, срок службы ступичного подшипника может сократиться. Тем не менее, большинство ступиц и подшипников в сборе очень удобны для самостоятельного изготовления. Если вы можете заменить тормоза самостоятельно, у вас, вероятно, не возникнет проблем с заменой ступицы колеса самостоятельно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
