Ка правильно померить вылет диска?

Вылет диска — немаловажный геометрический параметр изделия, определяющий размер привалочной плоскости, которую учитывают во время стыковки изделия со ступицей. Вылет бывает нескольких видов:

• положительным,
• нулевым;
• отрицательным.

Положительный — если привалочная плоскость не пересекает воображаемую середину диска, если она пересекает середину — отрицательный, совпадает с центром диска — нулевой.

Что зависит от вылета?

От него зависит ширина колесной базы, также симметричность колес. Любые погрешности вылета оказывают пагубное влияние на элементы подвески, способствуют быстрому износу рабочих механизмов транспортного средства. Каждая марка автомобиля имеет свою величину Ет, которую рассчитывают по специальной формуле, исключающей возможные ошибки.

ЕТ=а-в/2, где а — расстояние между внутренней частью и плоскостью прилегания, В — показатель ширины диска.

ЕТ — такими буквами обозначается вылет на маркировке. Цифры, идущие за данным обозначением, определяют вылет в миллиметрах.

Например, ЕТ45 обозначает положительный вылет, 0 — нулевой, а 15 — отрицательный. Околонулевые а также отрицательные значения характерны для колес внедорожников и спортивных автомобилей. Иными словами, для транспортных средств с увеличенной колеей.

Как правильно померить вылет диска?

Приобретая новые диски очень важно учитывать соответствие параметров их вылета с параметрами, указанными автопроизводителем. Узнать параметры ЕТ новых дисков можно, взглянув на внутреннюю сторону изделия. Чаще всего вылет обозначают буквами ЕТ, однако некоторые французские производители могут обозначать DEPORT, а англоязычные — OFFSET.

Многие водители желают уменьшить параметры ЕТ. С чем это связано? Во-первых, за счет расширения колеи, внешний вид автомобиля становится более “крутым”, так как колеса выходят за границы арок, к тому же повышается устойчивость на поворотах.

Как померить вылет диска вручную?

Чтобы измерить данный параметр, необходимо иметь под рукой ровную рейку и измерительную рулетку. Для измерения диск переворачивается, а рейка прикладывается к ободу. При помощи рулетки нужно измерить расстояние между нижним краем рейки и привалочной плоскостью — тыловой отступ, который назовем для формулы, — А.

После этого диск переворачивается тыльной стороной. К ободу прикладывают деревянную рейку, после чего измеряют расстояние от привалочной плоскости к краю рейки — фронтальный отступ, который назовем — В.

Далее используется формула ЕТ, где А суммируется с В, полученное число делится на 2, и из него вычитается показатель В. К примеру, Тыловой отступ А равен 118 миллиметрам, фронтальный отступ В равен 118 миллиметрам, применяем формулу ЕТ=(118+100)/2 — 100 и получаем в итоге число 9. Именно это и будет вылет.

Проставки

Их используют для того, чтобы изменить ЕТ, что дает возможность расширить колесную базу, придать транспортному средству более интересный вид. Помимо этого изменения ЕТ улучшает показатели вождения. Проставки часто используют в тех случаях, когда установлен тюнинговый кузовной обвес либо спортивная подвеска.

Во втором варианте установка проставок предотвращает задевание колесами неподвижных частей подвески. Помимо этого, подобные изделия помогают установить на транспортное средство более широкую резину и диски, ведь часто случается так, что приглянувшиеся в магазине автомобильные диски не имеют необходимого ЕТ, а в остальном совпадают со всеми характеристиками стандартных изделий.

Есть два вида металлических проставок.

В одном варианте в них попросту изготовлены отверстия для ступичных шпилек. Обычно такие “блины” имеют толщину десять — двенадцать миллиметров и называются универсальными. Их используют в тех случаях, когда диск слегка задевает суппорт. Сквозные проставки толщиной от пятнадцати до двадцати миллиметров используют и в случаях, когда диск упирается в суппорт, и для расширения колесной базы.

Во втором варианте на изделии имеются отверстия для крепежных элементов ступицы, а также резьбовые отверстия для крепежных элементов диска. Крепление такого “блина” производится автономно, также автономно крепится к блину диск. В данном варианте крепления можно изменить не только ЕТ, но и количество крепежных элементов. Такое изделие может иметь разную толщину, что очень удобно.

Интересные статьи

Вылет диска как измерить

Ка правильно померить вылет диска?

Вылет диска – немаловажный геометрический параметр изделия, определяющий размер привалочной плоскости, которую учитывают во время стыковки изделия со ступицей. Вылет бывает нескольких видов:

• положительным,
• нулевым;
• отрицательным.

Положительный – если привалочная плоскость не пересекает воображаемую середину диска, если она пересекает середину – отрицательный, совпадает с центром диска – нулевой.

Что зависит от вылета?

От него зависит ширина колесной базы, также симметричность колес. Любые погрешности вылета оказывают пагубное влияние на элементы подвески, способствуют быстрому износу рабочих механизмов транспортного средства. Каждая марка автомобиля имеет свою величину Ет, которую рассчитывают по специальной формуле, исключающей возможные ошибки.

ЕТ=а-в/2, где а – расстояние между внутренней частью и плоскостью прилегания, В – показатель ширины диска. ЕТ – такими буквами обозначается вылет на маркировке. Цифры, идущие за данным обозначением, определяют вылет в миллиметрах.

Например, ЕТ45 обозначает положительный вылет, 0 – нулевой, а 15 – отрицательный. Околонулевые а также отрицательные значения характерны для колес внедорожников и спортивных автомобилей. Иными словами, для транспортных средств с увеличенной колеей.

Как правильно померить вылет диска?

Приобретая новые диски очень важно учитывать соответствие параметров их вылета с параметрами, указанными автопроизводителем. Узнать параметры ЕТ новых дисков можно, взглянув на внутреннюю сторону изделия. Чаще всего вылет обозначают буквами ЕТ, однако некоторые французские производители могут обозначать DEPORT, а англоязычные – OFFSET.

Многие водители желают уменьшить параметры ЕТ. С чем это связано? Во-первых, за счет расширения колеи, внешний вид автомобиля становится более “крутым”, так как колеса выходят за границы арок, к тому же повышается устойчивость на поворотах.

Как померить вылет диска вручную?

Чтобы измерить данный параметр, необходимо иметь под рукой ровную рейку и измерительную рулетку. Для измерения диск переворачивается, а рейка прикладывается к ободу. При помощи рулетки нужно измерить расстояние между нижним краем рейки и привалочной плоскостью – тыловой отступ, который назовем для формулы, – А.

После этого диск переворачивается тыльной стороной. К ободу прикладывают деревянную рейку, после чего измеряют расстояние от привалочной плоскости к краю рейки – фронтальный отступ, который назовем – В.

Далее используется формула ЕТ, где А суммируется с В, полученное число делится на 2, и из него вычитается показатель В. К примеру, Тыловой отступ А равен 118 миллиметрам, фронтальный отступ В равен 118 миллиметрам, применяем формулу ЕТ=(118+100)/2 – 100 и получаем в итоге число 9. Именно это и будет вылет.

Проставки

Их используют для того, чтобы изменить ЕТ, что дает возможность расширить колесную базу, придать транспортному средству более интересный вид. Помимо этого изменения ЕТ улучшает показатели вождения. Проставки часто используют в тех случаях, когда установлен тюнинговый кузовной обвес либо спортивная подвеска.

Во втором варианте установка проставок предотвращает задевание колесами неподвижных частей подвески. Помимо этого, подобные изделия помогают установить на транспортное средство более широкую резину и диски, ведь часто случается так, что приглянувшиеся в магазине автомобильные диски не имеют необходимого ЕТ, а в остальном совпадают со всеми характеристиками стандартных изделий.

Есть два вида металлических проставок. В одном варианте в них попросту изготовлены отверстия для ступичных шпилек. Обычно такие “блины” имеют толщину десять – двенадцать миллиметров и называются универсальными. Их используют в тех случаях, когда диск слегка задевает суппорт. Сквозные проставки толщиной от пятнадцати до двадцати миллиметров используют и в случаях, когда диск упирается в суппорт, и для расширения колесной базы.

Во втором варианте на изделии имеются отверстия для крепежных элементов ступицы, а также резьбовые отверстия для крепежных элементов диска. Крепление такого “блина” производится автономно, также автономно крепится к блину диск. В данном варианте крепления можно изменить не только ЕТ, но и количество крепежных элементов. Такое изделие может иметь разную толщину, что очень удобно.

Интересные статьи

Вконтакте

Facebook

Twitter

Google+

Расчет необходимого вылета диска, ET, на практике.

Часть 2. — DRIVE2

Исходя из части 1. Ставим себе задачу расчитать ЕТ новых дисков так чтобы плечо обката на колесах измененого диаметра было ровно 0.
Предпологаем что плечо обката на стандартных дисках и колесах вашего авто равно 0. В большинстве случаев это верное утверждение. Но если есть сомнения, то это несколько усложняет дело. Этот вариант мы рассмотрим в конце.

И так плечо обката при установке стоковых колес равно 0.
Чтобы определить необходимый ЕТ новых дисков, при изменении диаметра колеса нам необходимо знать.
1. Диаметр стокового колеса.
2. Диаметр устанавливаемого колеса.
3. Вылет ЕТ стокового диска.
4. Угол поперечного наклона шкворня вашего авто.

Как определить и где найти.

1-2. Внешний диаметр покрышки колеса узнать не сложно. Варианты:
— Посмотреть данные производителя покрышки
— Измерить рулеткой и линейкой
— Использовать шинный калькулятор коих достаточно на просторах инета.

3. С вылетом стокового диска могут возникнуть проблемы. Варианты:
— Посмотреть данные производителя авто.
— Уважающие себя производители дисков как правило на внутренней стороне маркируют их, ищите надпись ЕТ…
— Измерить и вычислить самостоятельно.
4. Угол поперечного наклона шкворня.
Варианты:
— Посмотреть данные производителя авто.
— Измерить и вычислить самостоятельно.
— Измерить на стенде развалсхождения ближайшей СТО.

И так вводные данные мы нашли.
Теперь нам понадобится какая нибуть CAD программа, любая T-FLEX, AUTOCAD и т.д.
Можно конечно и на бумаге если кому не лень.

И так чертим поверхность дороги и наше стандартное колесо с плоскостью прилегания стандартного диска к ступице и центральную плоскость колеса.

Из центра пятна контакта, под известным нам углом ось шкворня.

Далее откладывая от оси ступицы радиус нового колеса, чертим новую поверхность дороги.

Находим точку пересечения новой поверхности дороги и оси шкворня.

чертим новое колесо, находим центральную плоскость нового колеса.

Измеряем расстояние от центральной плоскости нового колеса до плоскости ступицы.
Это и есть наш новый искомый вылет диска ЕТ.

Не забываем что ЕТ может уйти в область отрицательных значений, как здесь.

Продолжение следует

Практический расчет «вылет» диска — DRIVE2

Для справки:
существуют следующие степени вылета:

Low offset (0-15 mm)
Mid offset (16-34 mm)
High offset (35-40)
High+ offset (40+ mm)

Инструкция по определению параметра «вылет» диска.

1. Необходимые инструменты.

Подготовьте линейку или реечку, длина которой позволит поместить ее на плоскость диска, а именно, на обод диска не заходя на боковины шины. Основное требование такое, чтобы предмет был ровным. Также подготовьте измерительную рулетку или линейку, которой вы доверяете. Вам придется снимать колесо, так что проверьте домкрат, подкаты, баллоный ключ и ключ для секретных болтов, если есть.

2. Измерение параметров диска для определения «вылета».

Положите колесо лицевой стороной вниз.

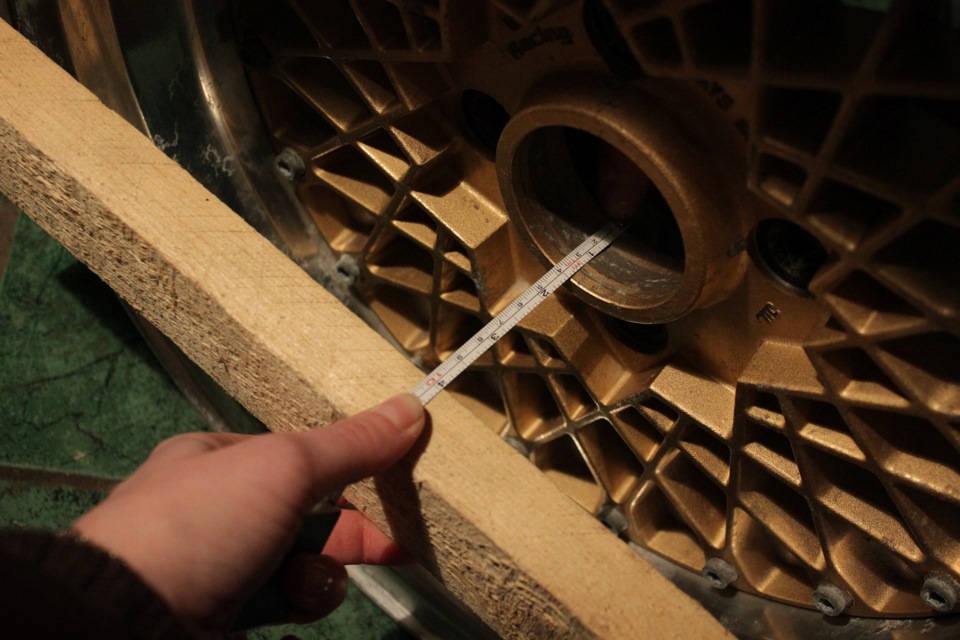

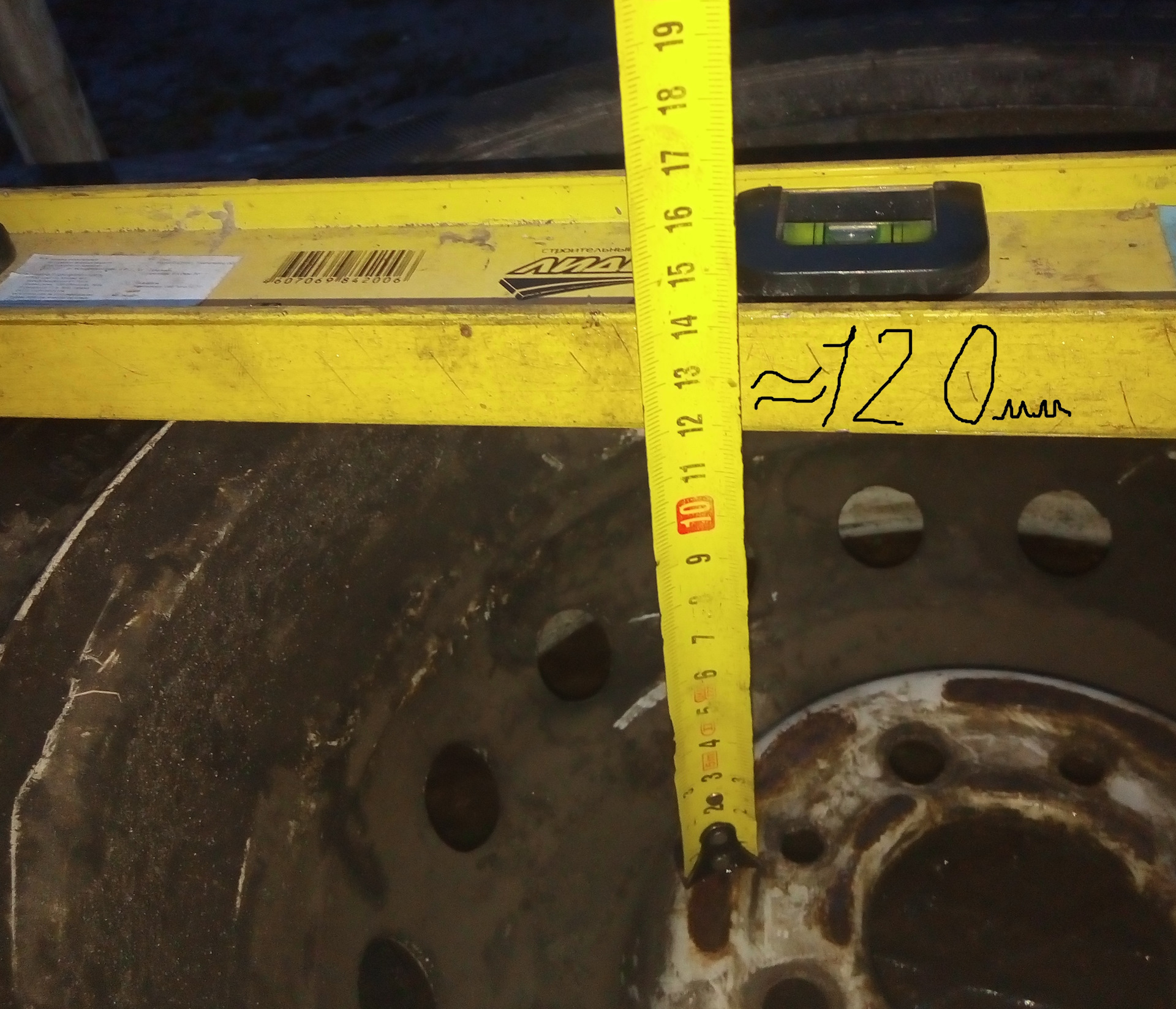

Приложите планку на тыльную сторону диска. Обратите внимание, чтобы концы планки лежали на верхней части обода диска. Измерьте расстояние от привалочной поверхности диска к ступице до нижнего края планки. Получаем тыловой отступ А в мм (так называемый BACK SPACING). Смотрите фотографию ниже.

Положите колесо тыльной стороной вниз.

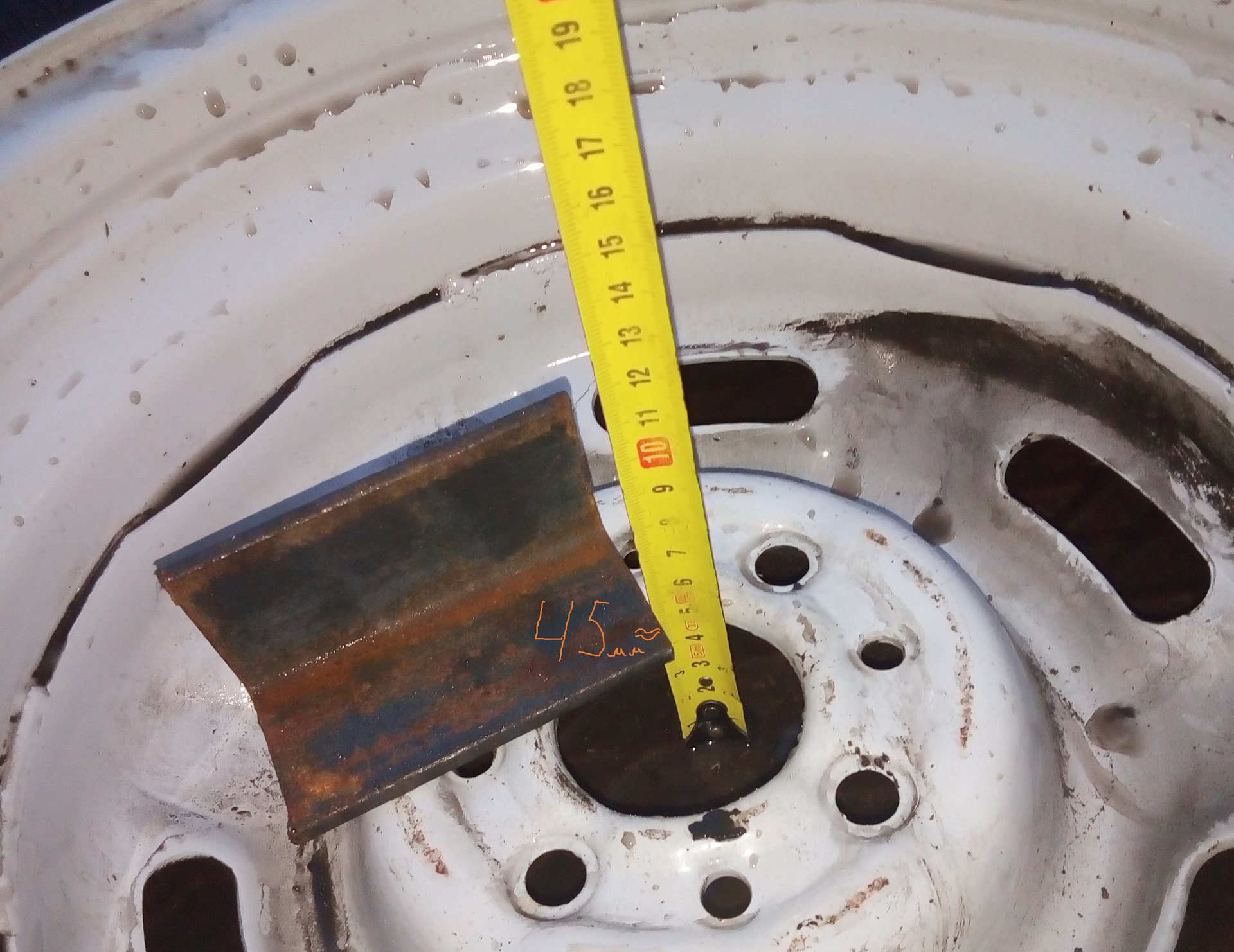

Снимите заглушку или колпак колеса. Приложите планку на лицевую сторону диска. Обратите внимание, чтобы концы планки лежали на верхней части обода диска, а не на шине и не на лучах конструкции диска. Измерьте расстояние от привалочной поверхности диска к ступице (как в прошлом пункте) до нижнего края планки. Получаем фронтальный отступ В в мм. Смотрите фотографию ниже.

Вылет колеса (EinpressTiefe (ET) — смещение) получаем путем расчета:
ET = (A+B)/2 — B

Для примера, колесо, измеренное на фотографии имело следующие параметры:
А = 153 мм (back spacing), В = 53 мм, ET = (153+53)/2 — 53 = 50 мм.

28 марта 2013 в 19:03 Метки: практический расчет вылета диска, вылет диска, вылет колес, вылет литья, расчёт вылета диска

Лада 2108 «Теперь ТРИнашка» › Бортжурнал › Как посчитать ET(вылет) или правильно подобрать диски!

Всем привет!
При покупке дисков многие не заостряют внимания на параметрах данной покупки, что очень важно!
В основном все проверяют разболтовку и внешность своей покупки, но не маловажный факт сам вылет дисков!
У каждого авто есть свои заводские параметры дисков, можно увеличить радиус®, ширину дисков, эти факты тоже влияют на подвеску не очень хорошо, но увеличение же вылета относительно установленного производителем автомобиля крайне не желательно, потому как он влияет куда больше на износ подвески. Всю информацию собирал в интернете долго и нудно, с разных источников, надеюсь авторы не против, тем более для этого интернет и создан)) Итак начнем:
Вылет колеса (ЕТ) — смещение поверхности диска, которая непосредственно прилегает к ступице, относительно воображаемой плоскости, расположенной на одинаковом расстоянии от внешней и внутренней плоскостей диска. По разным оценкам, допустимое отклонение вылета в меньшую сторону от оригинального находится в пределах 5-8 мм. При этом, из-за увеличения рычага, увеличивается нагрузка на ступичный подшипник и амортизаторы.
Есть даже формула по которой можно подсчитать вылет самостоятельно, если он не указан на диске или если же вы сделали разварку диска, при разварке диска вылет меняется! Вылет обычно обозначается с обратной стороны диска как ET, Offset, Deport, например ЕТ 35
Формула простая ЕТ = а — b/2, где значение А — это расстояние между плоскостью диска, и плоскостью приложения диска к ступице, значения B — это общая ширина диска. Все разглядно видно на Рис.1

Рис.1

Ниже на Рис.2 мы видим какой бывает вылет:

Рис.2

Вылет бывает положительный, нулевой и отрицательный. Положительный вылет говорит о том, что середина колеса находится позади привалочной плоскости, отрицательный, что впереди, а нулевой – об их совпадении. Параметры вылета строго регламентируются заводом – производителем и жёстко связаны с кинематикой подвески. При его изменении резко изменяются нагрузки. Например считается, что при уменьшении вылета на 50 мм нагрузка на подвеску возрастает в 1.5 раза. Проще говоря, колесо начинает действовать как рычаг, что особенно сильно проявляется в поворотах, когда возрастают динамические нагрузки. Это связано с тем, что заложенное производителем соотношение «линия поворота – центр колеса» нарушается, в результате чего возникает отрицательное или положительное плечо обката. Его влияние заключается в том, что возникает дополнительный момент, который необходимо компенсировать рулевым колесом. Итог – тяжёлый руль и непредсказуемость в поворотах. Ну и естественно износ подвески. Кстати, советую при покупке дисков все же брать заводской вылет или больше, так как большой вылет можно уменьшить с помощью проставочных пластин, а если вылет меньше заводского, то ничего уже не поменять!
Надеюсь данная статья поможет Вам правильно выбирать диски на своего железного коня)) Всем удачи на дорогах!

Мир проставок › Блог › Что такое вылет и как его считать.

Ловим нужное положение диска.

В этой записи хочу поделиться способом, которым пользуюсь для расчета положения кромок нового диска, относительно кромок старого. Часто выбираем новые диски с другими параметрами вылета ET и ширины J и иногда ребята пишут, что колесо уперлось в стойку и не прикручивается…

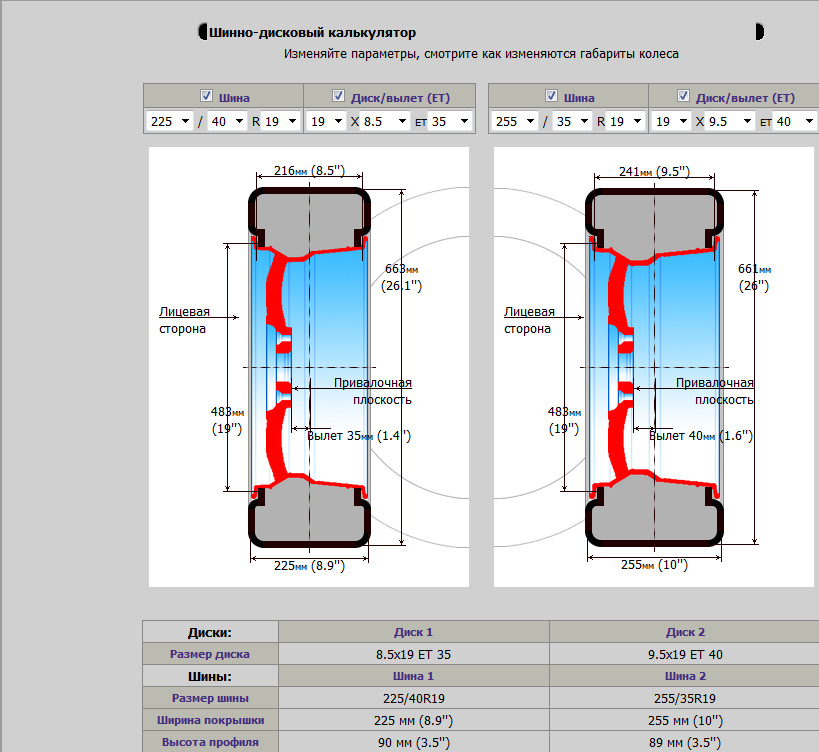

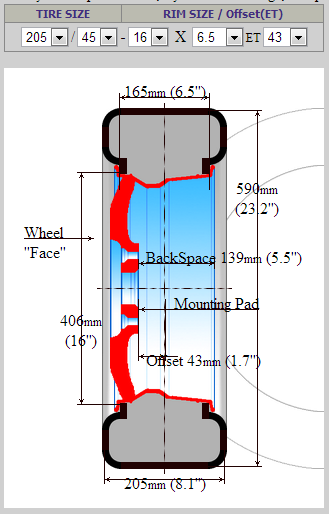

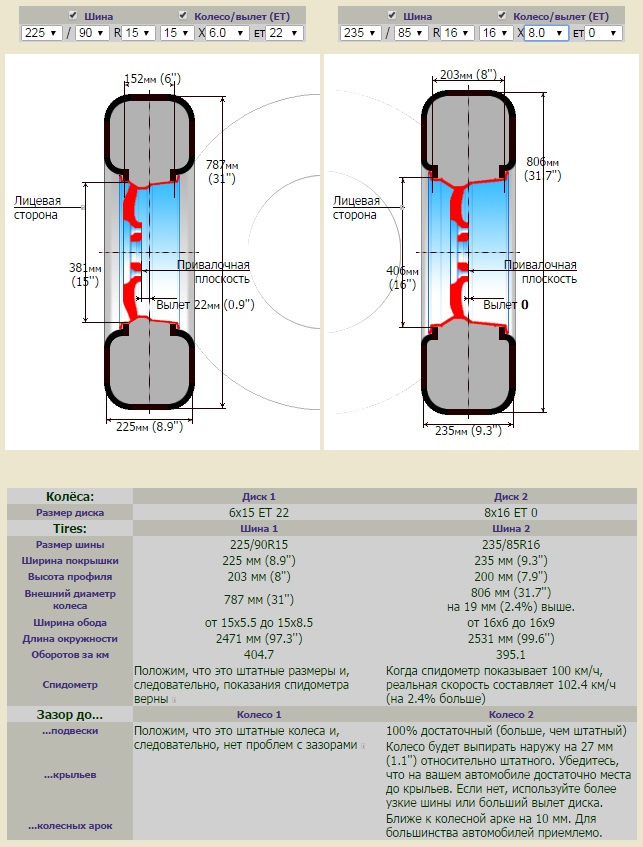

И, первое, чем хочу поделиться — графическая версия подсчета: www.willtheyfit.com/
пройдя по ссылке и введя данные вы увидите, какое положение займет колесо с новыми параметрами.

Ну, а для тех, у кого чешутся руки…

Вылет (обозначается ET с числом в миллиметрах) это расстояние от середины диска до посадочной плоскости. Чаще всего вылет положительный, но может быть отрицательный и нулевой.
Ширина диска (обозначается буквой J с числом в дюймах).
Рассмотри на примере «старого» диска 1 с параметрами 7J, 45ET и «нового» диска 2 с параметрами 9J, 40ET.
Итак, поехали:

Посчитаем диск 1:
1) Переведем ширину диска в миллиметры. Для этого умножим: 7х25,1=175,7
округлим до 176мм. (1дюйм = 25,1мм).
2) Получаем, что от кромки (внутренней/внешней одинаково) до середины диска 88мм.
3) Теперь считаем расстояние от посадочной плоскости
— до внешней кромки диска:
88-45=43мм (обозначим за A1)
— до внутренней кромки диска:
88+45=133мм (обозначим за B1)

Посчитаем диск 2:
4) Переведем ширину диска в миллиметры. Для этого умножим: 9х25,1=225,9
округлим до 226,0мм. (1дюйм = 25,1мм).
5) Получаем, что от кромки (внутренней/внешней одинаково) до середины диска 113мм.
6) Теперь считаем расстояние от посадочной плоскости
— до внешней кромки диска:
113-40=73мм (обозначим за A2)
— до внутренней кромки диска:
113+40=153мм (обозначим за B2)

И заключительный этап:
7) Из расстояний диска 1 (нового), вычтем расстояния диска 2 (старого).
A2-A1=73-43=30мм – ровно на это значение внешняя кромка диска 2 выйдет наружу (от стойки) относительно внешней кромки диска 1.
B2-B1=152-133=19мм – внутренняя кромка диска 2 уйдет внутрь (к стойке) относительно внутренней кромки диска 1.

Именно в этом случае нужно что-то предпринимать, так как 19мм внутрь уже бывает достаточно для некоторых авто, чтобы колесо начало цеплять за стойку и арку.

Но об этом уже в другой записи…

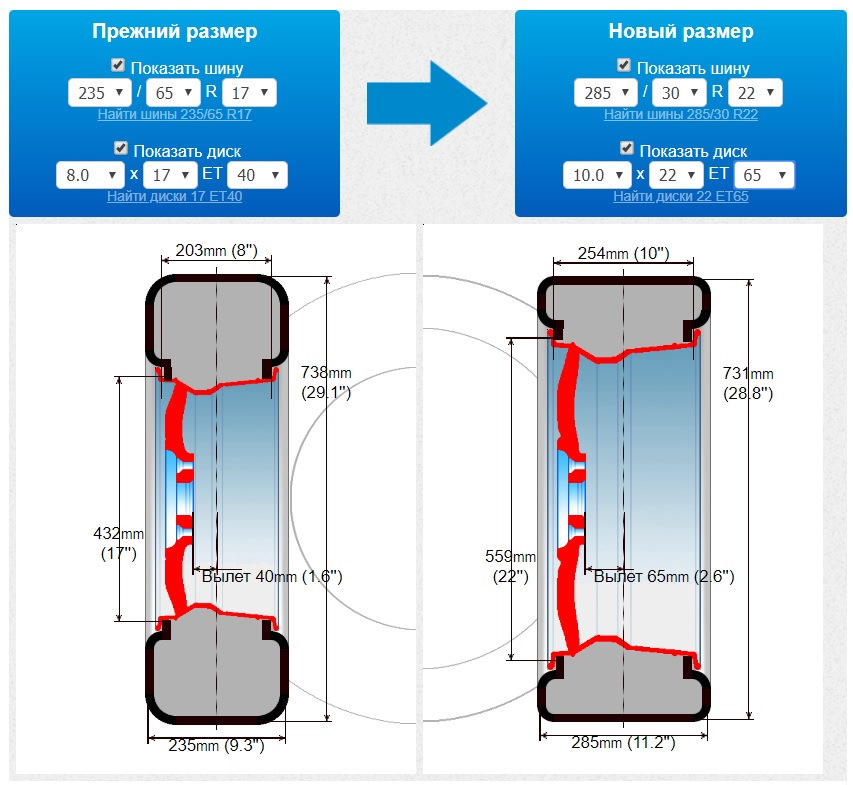

иллюстрация к расчетам

и немного картинок того, как быть не должно

последствия большого — неправильного вылета

последствия большого — неправильного вылета

последствия большого — неправильного вылета

С Уважением,
Ваш Евгений Проставкин

Размер и вылет дисков колеса — DRIVE2

Внимание, данная тема считается баяном, пишу здесь чтобы не потерять!

При выборе дисков для нашего автомобиля мы должны руководствоваться не только их эстетическим видом и нашим желанием, но и возможностью применения тех или иных дисков конкретно для определенной модели автомобиля. Далее мы постараемося наиболее подробно изложить информацию по выбору и техническим характеристикам дисков.

Функции дисков на автомобиле.

Колесные диски нашего автомобиля выполняют целый комплекс задач: передачу крутящего момента, уплотнение шины по периметру (так как большинство шин сейчас бескамерные), обеспечение должной жесткости конструкции под массой автомобиля. Исходя из этих целей мы можем сформулировать целый ряд требований к дискам и их характеристикам. Они должны быть прочными, отбалансированными, с выдержанными размерами. Начнем с размеров колес (дисков) применяемых для автомобилей.

Характеристики размеров дисков

Радиус и ширина (размер колеса) — это первый важный параметр, определяющий внешние габариты диска (диаметр диска и ширина диска), и соответственно, возможность установки его на тот или иной автомобиль. Это связано с тем, что как правило, для каждой модели автомобиля изготовителем предусмотрены диски своего размера.
Размеры обозначаются следующим образом: 5х13 ; 6х14 ; 6,5х15, и так далее (стандартный ряд дисков), и читаются так: «пять на тринадцать», «шесть на четырнадцать», «шесть с половиной на пятнадцать». Первое число — ряд (может быть 4 ; 4,5 ; 5 ; 5,5 ; … 10 ) и обозначает ширину обода диска в дюймах. Второе число — ряд ( 12, 13, 14, … 22 ) и обозначает диаметр обода диска в дюймах. (Рисунок 1 Диаметр, ширина и вылет диска). Так, например, на автомобили ВАЗ «классика» необходимо ставить диски следующих размеров: 5х13 или 5,5х13, тоесть диаметром 13 дюймов и шириной 5 или 5,5 дюймов. На автомобили ВАЗ восьмого и десятого семейства (с передним приводом), помимо «тринадцатых» дисков можно ставить и диски размером 5,5х14 и 6х14, а с низкопрофильной шиной и «пятнадцатые» диски размером 6х15 или 6,5х15. (за исключением того что 15 дюймовые диски не разрешены к применению производителем и у вас могут возникнуть проблемы при прохождении технического осмотра, но возможность их установки есть) Очень важен данный размер для шин на диски так как они имеют тоже свою определенную ширину и высоту и не каждая шина может подойти на имеющийся у нас диск. Если мы еще обращаем часто внимание на диаметр диска, то редко кто смотрит на его ширину, что в итоге естественно сказывается и на эксплуатации и на надежности. Более подробно с характеристиками и типоразмерами шин можно ознакомиться в разделе «Типоразмеры и маркировка шин».

Однако при выборе колеса очень важно учитывать, что размер колеса— это необходимый, но далеко не недостаточный и окончательный параметр. Существуют еще другие, не менее важные параметры.

Вылет колеса — это расстояние в миллиметрах между сопрягаемой плоскостью диска при установке на ступицу автомобиля и условной плоскостью, проходящей по середине обода диска. (см. Рисунок 1 Диаметр, ширина и вылет диска.)

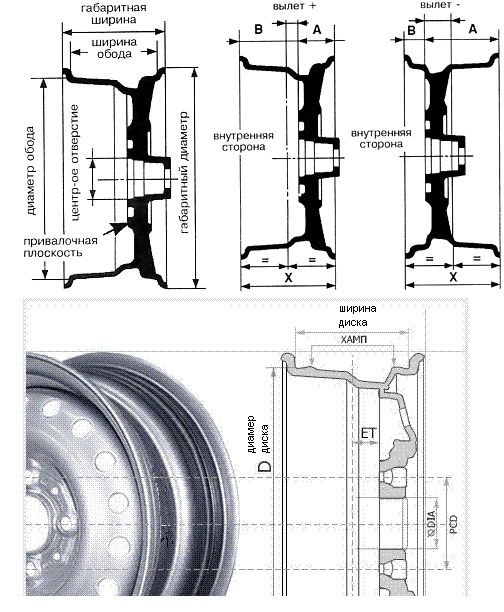

Рисунок 1 Диаметр, ширина и вылет диска.

Вылет диска может быть «положительным» (рисунок «вылет+»), если привалочная плоскость не переходит за воображаемую плоскость. В этом случае у установленного колеса большая часть обода будет «утоплена» внутрь арки автомобиля, визуально будет казаться что диск утоплен в арке. Вылет диска может быть «нулевым», если привалочная и воображаемая по центру обода диска плоскость совпадают между собой. Вылет диска может быть «отрицательным» (рис.1 «вылет-«), если привалочная плоскость ближе к центру автомобиля чем воображаемую плоскость по центру обода диска. В этом случае визуально бросается в глаза то, что посадочное место глубоко утоплено внутрь диска, а сам диск кажется наоборот выпирающим наружу.
Для определения величины вылета колеса воспользуемся рисунком 1. Необходимо измерить расстояние «В» с внутренней стороны колеса. Разделить расстояние «Х» пополам, и вычесть из «В» эту половину «Х». Если полученная разность положительная, то и вылет «положительный», если отрицательная, то и вылет соответственно «отрицательный».

Как и размер колеса, для большинства моделей автомобилей, вылет диска — параметр строго индивидуальный, хотя бывают и исключения. Так, к примеру, стандартным для автомобилей ВАЗ » классика», является значение вылета «+29», а для автомобилей ВАЗ восьмого и десятого семейства — «+40». При этом, на 2108 можно ставить диски с вылетом не только «+40», но и «+29». Тогда как, наоборот (на 2106 поставить диски с вылетом «+40») — уже не получится. Так как данные диски будут задевать за кузов автомобиля. Есть такое правило: существует большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. В этом случае диск будет выстапать наружу и единственное что может помешать его установки арки кузова автомобиля.
Данный критерий по установки дисков именно с «родным» вылетом очень важен для автомобилей десятого семейства так как в следствии специфической задней арки (задние крылья) диски с меньшим вылетом будут задевать за них. Часто для установки дисков с меньшим вылетом в таком случае используют проставки для аммортизаторов которые поднимают задний клиренс и позволяют установить данные диски.
А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5мм. от стандартного.

Но даже если вы установили диски с вылетом не установленным в соответсвии с техническими характеристиками на ваш автомобиль, есть еще одно обстоятельство. При смене вылета диска изменяется расстояние от точки опоры колеса на подвеске (подшипник) до точки опоры с землей. Чем больше данное расстояние от номинального расстояния заложенного в «родном» диске тем большая нагрузка возникающего крутящего момента относительно номинальной величины будет приходится на точку опоры диска на подвеске(подшипник). Это связано с тем что при увеличенном отрицательном вылете диска возникает увеличение плеча, больший крутящий момент начинает передаваться на ступичный подшипник. В итоге установка данных дисков может повлечь за собой не только изменение управляемости автомобиля, (при меньшем вылете лучшую устойчивость в поворотах за счет увеличения ширины колеи и наоборот) но и большую нагрузку на подшипники и элементы подвески и как следствие меньший ресурс их при эксплуатации машины.

И еще одно важное замечание. Параметр «вылет» колеса необходимо рассматривать в рамках его стандартного размера. То есть вылет является «родным» только строго для определенного размера диска, а точнее, для определенной ширины. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет. В любом случае, мы Вам советуем всегда по таким вопросам обращаться за помощью к квалифицированным специалистам.

Размеры крепежных отверстий под болты и гайки в дисках — PCD (диаметр центров крепежных отверстий, сверловка)

Характеристика PCD (Pitch Circle Diameter) обозначает диаметр центров крепежных отверстий и измеряется в миллиметрах. Также указывает на количество шпилек или болтов необходимых для крепления диска к ступице. В случае с 4 крепежными отверстиями автомобиля — это расстояние между центрами двух диаметрально противоположных отверстий. Сверловка отверстий под гайки и болты в дисках производится по двум параметрам. По диаметру на котором расположены отверстия и по размеру между отверстиями. Одна величина соотносится к другой в прямой зависимости и зависит от количества отверстий для крепления диска. На картинке ниже можно посмотреть показатель данного соотношения в зависимости от количества отверстий.

Рисунок 2 Размеры отверстий под болты и гайки в дисках (сверловка).

Но эта характеристика более применима для производителей, так как фактически это алгоритм правильного обозначения исполнительных размеров, а вот для обывателей стандартное обозначение PCD — количество отверстий и расстояние между ними, например 4*100 или 5*114,3 и т. д.
Отверстия крепления на диске сверлят с допуском в плюс по диаметру, при этом можно ошибиться в выборе PCD, если он отличается от штатного на 1-2 мм. Например, на ступицу с PCD100/4 вполне можно надеть колесо PCD98/4 (98 мм от 100 что говорится невооруженным глазом не отличишь). Такая замена недопустима. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия «уведет» и крепеж останется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной, диск не будет прилегать к ступице, что скажется на его отклонении по вертикале. При движении такое колесо будет «ходить восьмеркой», кроме того, не полностью затянутые гайки будут откручиваться сами по себе.

Дополнительная информация на диске

Кроме вылета ширины диска и диаметра диска часто можно встреить и другую информацию. На диске может быть указано:
— Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен после 3 недели 2007 года, то есть на 4 неделе года.
– SAE, ISO, TUV — клеймо контролирующего органа с указанием стандарта по которому изготовлен диск. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)
— PCD 100/4 – присоединительные размеры диска;
— MAX PSI 50 СOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см), словo COLD (холодный) напоминает, что измерять давление следует в холодной шине;
— TOYOTA — производитель диска.

Размеры дисков для некоторых моделей автомобилей:

ВАЗ 2101-2107 устанавливаются колесные диски в размерности: 5х13 или 5,5х13; вылет — ET29±5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (8 клапанный двигатель) устанавливаются колесные диски в размерности: 5,5х13; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (16 клапанный двигатель) устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2170 2171 2172 Лада Приора (двигатель 1,6) устанавливаются колесные диски в размерности: 5,5 х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х15; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,4) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,6) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

Что такое вылет диска как его определить возможные отклонения

Наряду с прочими геометрическими параметрами, у автомобильных дисков есть один, очень хитрый размер. Он может сделать диск неподходящим для установки на автомобиль, даже если все остальные размеры соответствуют, и он успешно установлен на ступицу. Многие не понимают важности данной характеристики, поэтому мы и решили разъяснить, что такое вылет на дисках простыми словами. Рассмотрим, насколько этот параметр может отклоняться от того варианта, который определил изготовитель автомобиля, и какие последствия ждут автовладельца, если грубо нарушать его рекомендации.

Диск с отрицательным вылетом

Что такое вылет и как его определить

Консультанты в магазинах, торгующих колёсами, как правило говорят, что незначительное отклонение вылета диска от рекомендованного допустимо. Если понравившаяся модель по остальным размерам подходит, покупателю предложат произвести примерку. Если диск свободно садится на ступицу, не цепляя при вращении арку, автовладельца уверяют, что диски можно смело использовать. Так ли это на самом деле, и нет ли тут подводных камней? Чтобы получить ответ на этот вопрос, разберёмся сначала, что такое вылет на дисках.

Вылет обозначается буквами et, к которым добавлены одна или две цифры, и прописывается на оборотной стороне диска. Что это значит?

Вылет ЕТ на дисках – надпись на обороте

На фото снизу наглядно показано, что вылет диска et – это расстояние от центральной оси обода до его привалочной плоскости (места, где он крепится к ступице). Даже если на самом диске не будет указан параметр вылета, его можно определить самостоятельно, произведя всего два замера: общей ширины диска в миллиметрах (А) и расстояния от тыльной грани до плоскости крепления к ступице (Б). Если из Б вычесть А:2, мы и получаем размер вылета.

Вылет дисков — как понять

Примечание: Если величина Б окажется меньше половины ширины диска А, вылет будет со знаком минус. Если равны, то нулевой. Но чаще всего он положительный — во всяком случае, у машин малого и среднего класса. Вылеты, стремящиеся к нулю и к минусу характерны в основном для внедорожников.

Что такое вылет ет на литых дисках: варианты с плюсовым, нулевым и отрицательным значением вылета

Вылет диска: допустимые отклонения

Так как вылет формирует дистанцию между расположенными на одной оси центрами колёс, он и определяет ширину колёсной базы. Все остальные параметры диска (диаметр, разболтовка, DIA), и уж конечно размеры покрышек, на величину вылета влияния не оказывают.

• Расстояние от ступицы до центра колеса (это и есть вылет диска ет), является плечом приложения силы. Исходя из его величины, конструкторы и рассчитывают нагрузки на подвеску автомобиля.
• На ней негативно отражается любая смена длины этого плеча, из чего можно сделать вывод, что ЕТ на дисках должен быть неизменным.
• Даже при небольших расхождениях условия работы узлов подвески меняются, и на них они вовсе не рассчитаны. От таких перемен срок службы этого механизма снижается, а в критической ситуации он может и вовсе разрушиться.

Примечание: Часто уверения продавцов в том, что et на дисках можно варьировать «в пределах допустимого», не более чем попытка продать не то что идеально подходит вашему автомобилю, а то, что есть в наличии. Но это не всегда так.

Когда менять вылет можно

Варьировать вылеты можно только в том случае, когда это допускает сам производитель. В этом случае, в руководстве по эксплуатации автомобиля будут прописаны все возможные размеры дисков.

Приведём пару наглядных примеров:

1. KIA Sportage SL 2.0 CRDI 2015 г/в.

В заводской комплектации этого автомобиля присутствует только три типоразмера дисков:

6.5J x 16 5*114.3 ET31

6.5J x 17 5*114.3 ET35

7J x 18 5*114.3 ET40

Они не только разного диаметра, но и разной ширины, поэтому ет на колесных дисках имеют разные значения. Производитель же определяет и допустимые отклонения от данных параметров, предлагая таблицу с конкретными вариантами замены.

В данном случае, список такой:

6J x 16 5/114.3 ET40

6.5J x 16 5/114.3 ET36

6.5J x 17 5/114.3 ET37

7J x 16 5/114.3 ET36

7J x 17 5/114.3 ET36

7J x 18 5/114.3 ET38

7.5J x 17 5/114.3 ET32

7.5J x 18 5/114.3 ET33

Мы видим, что при такой же ширине диска, как в заводской комплектации (6.5J x 16), ЕТ может быть не только 31, но и 36. Значит, все значения между этими цифрами будут подходящими, и нагрузки подвески на такой вылет рассчитаны. Но ЕТ36 – это максимум, который может незначительно меняться в большую сторону только при увеличении ширины и диаметра колеса.

2. Второй пример — LADA Granta HB Hatchback 1.6 2019 г/в.

В заводской комплектации этого автомобиля предлагаются диски:

5.5Jx14 4/98 ET35

6Jx15 4/98 ET35

На замену:

5Jx14 4/98 ET35

5.5Jx15 4/98 ET35

6Jx14 4/98 ET35

В вариантах замены мы видим только более узкую ширину. Вылеты везде остаются одинаковыми, поэтому ясно, что на другие их значения машина не рассчитана, и менять их по своему усмотрению нельзя.

Так что, в вопросе замены значения вылета при подборе дисков, ориентируйтесь исключительно на рекомендации производителя.

ar4y47 › Blog › Вылет диска – все что нужно знать. Параметры дисков. (ET, J, h, d) так для себя чтоб не забыть

А — диаметр диска
В — ширина диска.
ET — вылет диска (Чем меньше вылет, тем больше диск будет выступать снаружи автомобиля. И наоборот, чем больше значения вылета, тем глубже будет «утоплен» диск внутрь автомобиля. )
HUMP (H) — хамп. Кольцевые выступы на ободе, которые предотвращают соскакивание бескамерной шины с колесного диска (рис. 1). Как правило, на колесе два хампа (Н2), но бывает и один (Н), либо же их может не быть вовсе. Хампы могут быть плоскими (FH — Flat Hump), асимметричные (AH — Asymmetric Hump) и комбинированные (CH — Combi Hump)

hump

DIA — диаметр центрального отверстия.

PCD — диаметр окружности центров отверстий колесного диска. Другими словами, это диаметр, на котором расположены крепежные отверстия автодиска.

Пример маркировки диска
Рассмотрим в качестве примера маркировку обода колеса: 7.5 j x16 h4 5/112 ET 35 d 66.6

7,5 — ширина диска в дюймах. Для перевода дюймов в сантиметры, значение в дюймах необходимо умножить на 2,54 см.
J — символ указывает на определенные конструктивные особенности колеса (форму закраин у диска) и не несет смыслового значения для потребителей.
x — означает то, что данный диск нераздельный.
16 — посадочный диаметр колеса, в точности соответствует посадочному диаметру шины.
Н2 — указывает на наличие двух хампов (выступов) на полках обода.
5/112 — PCD (Pitch Circle Diameter). Здесь цифра 5 обозначает количество крепежных отверстий для болтов или гаек, а 112 — диаметр окружности (PCD) в миллиметрах, на которой они расположены.
ET 35 — обозначает, что вылет у данного диска положительный и составляет 35 мм.
d 66.6 — диаметр центрального отверстия (значение DIA). В идеальной ситуации d соответствует посадочному диаметру ступицы в миллиметрах. Если же посадочный диаметр ступицы меньше, чем d диска, то в таком случае используется специальное центрирующие посадочное кольцо (переходное кольцо).

Вылет диска.
Вылет диска – на самом деле один из самых важных его геометрических параметров. Причина такой важности в том, что если диск не соответствует по диаметру, количеству болтовых отверстий или расстоянию между ними – Вы скорее всего просто не сможете установить такой диск на ступицу, а вот диск с несоответствующим штатному вылетом (если отклонение небольшое) в большинстве случаев без проблем становится на ступицу и вроде бы нормально выполняет свои функции. Насколько можно доверять вот этому «вроде бы»?

Продавец-консультант в специализированном шинном магазине, скорее всего Вам скажет, что небольшое отклонение вылета от требований автопроизводителя вполне допустимо, и в том случае, если колесо в сборе нормально садится на ступицу и при вращении не цепляет за детали подвески и кузова – такой диск однозначно можно ставить на автомобиль. Продавец же колесных проставок вообще скажет Вам, что уменьшение вылета диска — это никакая не проблема, независимо от конкретных параметров. И это понятно — их цель — продать Вам диски, проставки под колесные диски и прочие товары. Ваша цель — купить то, что точно Вам подходит.

А на самом деле? Давайте разберемся во всем по порядку и не спеша.

Что такое вылет диска?

Вылет диска – это расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Формула вычисления вылета диска крайне проста:

ET=a-b/2, где

a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице
b – общая ширина диска

.

Исходя из формулы вычисления, нетрудно заметить, что вылет диска может быть положительным (чаще всего), нулевым и отрицательным. Кроме того, вылет дисков фактически непосредственно влияет на ширину колесной базы, ибо от этого параметра напрямую зависит расстояние между центрами симметрии (по ширине) колес на одной оси.

.

Кроме того, опять таки из формулы вычисления, можно сделать вывод о том, что на вылет диска не влияют ни ширина диска (и соответственно шины), ни диаметр диска. Для определения расчетных нагрузок на подвеску важно исключительно плечо приложения силы, т.е. расстояния от центра шины (по ширине) до ступицы. Таким образом, независимо от размерности шин и дисков, расчетный вылет, требуемый автопроизводителем для одной модели автомобиля будет всегда один.

В кодировке, которая нанесена на внутреннюю поверхность диска, вылет обозначается, как ЕТхх, где хх – это фактическое значение вылета в миллиметрах. Например: ЕТ45 (положительный), ЕТ0 (нулевой), ЕТ-15 (отрицательный)

Допустимы ли отклонения вылета диска?

Для ленивых и занятых: вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.

Почему продавцы заявляют обратное? Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.

Почему для разных комплектаций автомобилей делают разные запчасти?

Для начала, нужно понимать, что, во время разработки подвески каждого отдельно взятого автомобиля конструкторы просчитывают величайшее множество параметров, в зависимости от которых определяются, в том числе, и требования к отдельным элементам подвески.

Вы никогда не сталкивались, например, с такой ситуацией, когда для двух одинаковых автомобилей (модель, марка), отличающихся только двигателем, производитель делает разные детали подвески – шаровые опоры, наконечники рулевых тяг, рычаги, а также все сайлентблоки, которые присутствуют в местах соединения этих узлов? Как думаете, почему так происходит?

Все очень просто: потому, что разные моторы имеют разный вес, соответственно, при его изменении меняется сила и (возможно) вектор приложения силы, действующая на отдельные узлы подвески. Соответственно, меняется и конструкция, которая должна обеспечивать максимальную надежность узла при сохранении управляемости и комфортности, ну и (что также немаловажно) минимальных затратах на производство.

И нужно отметить, что если раньше большинство автопроизводителей делали достаточно большой запас прочности в основных узлах автомобиля (в т.ч. касается подвески), то в последнее время наблюдается тенденция к более точным конструкторским расчетам и снижению себестоимости автомобиля именно за счет уменьшения вот этого запаса прочности. И тенденция эта, увы, существенно снижает какие-либо возможности для «гаражного» тюнинга, как подвески, так и двигателей.

Какие силы действуют на детали подвески?

Если разложить подвеску современного автомобиля по силам, которые действуют на отдельные ее элементы – получится многотомное издание, которое не под силу для понимания обычному автолюбителю. Поэтому для наглядности рассмотрим упрощенный вариант независимой подвески системы МакФерсона, где ступица крепится к кузову одним поперечным рычагом и стойкой с амортизатором.

Согласно Третьему закону Ньютона (сила действия равна силе противодействия), общая масса автомобиля распределена между четырьмя его колесами, при этом сила, действующая на каждое колесо, направлена от поверхности, на которой стоит (или двигается) автомобиль. Точкой приложения этой силы является при этом центр площади пятна контакта шины с дорожным покрытием. Если принять, что подвеска автомобиля исправна, колеса отбалансированы и углы развала-схождения соответствуют норме, то этот центр площади пятна контакта будет находиться на оси симметрии колеса по его ширине. Туда же должна опускаться и ось стойки амортизатора, на которой находятся крепления рулевых тяг (наконечников).

.

Таким образом, сила, равная доле массы автомобиля, приходящейся на любое из его колес, направлена от земли и точка приложения этой силы – центр симметрии колеса по ширине. Учитывая конструкцию подвески, указанная сила создает моменты на ступичный подшипник, рычаг (растяжение) и стойку с амортизатором (сжатие).

И конструктор, который разрабатывает узлы подвески автомобиля, тщательно просчитывает все эти моменты, учитывая в разработке, в частности ступицы, рычага, стойки амортизатора, шаровой опоры, наконечников рулевых тяг и т.д. Запас прочности, безусловно закладывается, но, как правило, этот запас имеет тенденцию к уменьшению, поскольку его увеличение ведет к увеличению себестоимости подвески в целом.

Что происходит при изменении расчетного вылета диска?

На рисунке выше хорошо видно, что единственное, на что по факту влияет вылет – это расположение центральной оси диска (колеса) относительно ступицы. При увеличении вылета колесо будет «садиться» глубже на ступицу, сужая колесную базу. Уменьшение вылета, соответственно, расширяет колесную базу и «выносит» колесо наружу.

Главное, что нужно понимать автолюбителю, это то, что в обоих случаях смещение центральной оси диска неизбежно смещает рулевую ось, изменяя при этом предусмотренные конструктором параметры выворота руля (это влияет и на управляемость автомобиля в целом и на износ резины в поворотах), и изменяет сами моменты сил, действующие на подвеску, а также векторы их приложения. Все это в комплексе заставляет подвеску работать в непредусмотренном автопроизводителем режиме, а потому срок ее службы и безопасность вождения (особенно в экстремальных условиях) в таком случае – лотерея с небольшими шансами.

Таким образом, даже если колесо с непредусмотренным вылетом без проблем садится на ступицу – это еще совершенно не означает, что этот диск подходит для безопасного использования. Если вылет понравившегося Вам диска больше штатного (предусмотренного производителем автомобиля), выходом из ситуации может быть использование колесных проставок, но найти подходящие Вам проставки под диски будет не так просто.

Внимание!
1. Диаметр отверстия под ступицу (DIA диска) на штампованном (стальном) диске, должен совпадать с рекомендуемым значением (+ — 0.1мм), поскольку на стальных дисках не применяются переходные кольца.
2. Диаметр отверстия под ступицу на литом или кованом дисках определяется пластиковой втулкой (переходным кольцом), которая подбирается непосредственно для вашего автомобиля, после выбора модели диска.
3. Оригинальные диски, которые устанавливаются на машину заводом-изготовителем автомобиля, обычно не предусмативают установку переходных колец, и изготавливаются сразу с необходимым диаметром центрального отверстия DIA.

Практический расчет «вылет» диска — DRIVE2

Для справки:
существуют следующие степени вылета:

Low offset (0-15 mm)
Mid offset (16-34 mm)
High offset (35-40)
High+ offset (40+ mm)

Инструкция по определению параметра «вылет» диска.

1. Необходимые инструменты.

Подготовьте линейку или реечку, длина которой позволит поместить ее на плоскость диска, а именно, на обод диска не заходя на боковины шины. Основное требование такое, чтобы предмет был ровным. Также подготовьте измерительную рулетку или линейку, которой вы доверяете. Вам придется снимать колесо, так что проверьте домкрат, подкаты, баллоный ключ и ключ для секретных болтов, если есть.

2. Измерение параметров диска для определения «вылета».

Положите колесо лицевой стороной вниз.
Приложите планку на тыльную сторону диска. Обратите внимание, чтобы концы планки лежали на верхней части обода диска. Измерьте расстояние от привалочной поверхности диска к ступице до нижнего края планки. Получаем тыловой отступ А в мм (так называемый BACK SPACING). Смотрите фотографию ниже.

Положите колесо тыльной стороной вниз.
Снимите заглушку или колпак колеса. Приложите планку на лицевую сторону диска. Обратите внимание, чтобы концы планки лежали на верхней части обода диска, а не на шине и не на лучах конструкции диска. Измерьте расстояние от привалочной поверхности диска к ступице (как в прошлом пункте) до нижнего края планки. Получаем фронтальный отступ В в мм. Смотрите фотографию ниже.

Вылет колеса (EinpressTiefe (ET) — смещение) получаем путем расчета:
ET = (A+B)/2 — B

Для примера, колесо, измеренное на фотографии имело следующие параметры:
А = 153 мм (back spacing), В = 53 мм, ET = (153+53)/2 — 53 = 50 мм.

Вылет диска (ET) — все что нужно знать. — SEAT Leon FR, 2.0 л., 2007 года на DRIVE2

После того, как я столкнулся с интересным и неприятным наблюдением, решил я поглубже покопать данную тему и наткнулся на интересную (надеюсь для многих) информацию.

Допустимы ли отклонения вылета диска?
Вылет диска должен точно соответствовать требованиям производителя автомобиля и никакое отклонение в никакую сторону не может считаться допустимым. Изменяя вылет диска (даже не «незначительные» 5 мм) Вы изменяете также существенные условия работы всех узлов подвески, создавая усилия (и векторы их приложения), на которые Ваша подвеска не рассчитана. Самое простое следствие – срок службы элементов подвески сокращается, но в условиях критических нагрузок последствия могут быть гораздо печальнее, вплоть до внезапного разрушения во время движения. Хотите знать почему – читайте дальше.

Почему продавцы заявляют обратное? Ответ прост – просто потому, что вариантов вылета диска существует очень много, и конкретно под «Ваш» вылет им достаточно сложно подобрать подходящие по другим параметрам диски для Вашего авто. Т.е. пренебрежение точностью соответствия вылета существенно расширяет ассортимент дисков, которые Вам смогут предложить, что существенно повышает шансы что-либо Вам продать.

Полная версия статьи тут. Советую прочитать.

Еще несколько, менее категоричных, мнений
Вылет диска (также вынос диска, OFFSET, DEPORT, ET) – это расстояние между ступицей и плоскостью крепления диска, измеряется в миллиметрах. Вылет может быть положительным, отрицательным или равным нулю. Относительно этого параметра лучше всего руководствоваться рекомендациями производителя автомобиля и каталогом применяемости дисков. Что происходит при изменении этого параметра?
Изменяются центры симметрии. При значительном увеличении вылета автомобиль теряет устойчивость, гарантированную производителем. Если, допустим, при установке заводских дисков, вы можете входить в поворот 30 градусов на скорости 40 км/час, то в случае некорректного подбора значения вылета такая скорость может оказаться критически опасной. Это объясняется тем, что заложенное производителем соотношение «линия поворота – центр колеса» нарушается, вследствие чего возникает отрицательное или положительное плечо обката.
В результате этого возникает также дополнительный момент, который необходимо компенсировать рулевым колесом. Отсюда – тяжёлый руль и непредсказуемость в поворотах.
Изменяются нагрузки и характеристики приложения усилий. Детали подвески любого автомобиля рассчитаны на определенные нагрузки. При изменении вылета диска меняются и усилия, передаваемые при движении на шаровые опоры, рычаги и другие детали. Это в итоге отражается на их надежности.
Многие думают, что чем больше вылет диска, тем колесо будет больше выступать наружу машины. Но на самом деле наоборот. Чем меньше вылет, тем больше колесо будет сдвигаться наружу автомобиля.
Однако, незначительное – не более чем на 5-7 мм – изменение вылета считается допустимым. В любом случае перед принятием решения, необходимо тщательно изучить техническую документацию автомобиля, проконсультироваться с опытным мастером и компанией, реализующей колесные диски, и прежде всего – помнить о безопасности.
+
Не ставьте на автомобиль колеса с нештатным вылетом. Уменьшение вылета делает колею колес шире; хотя это немного и повышает устойчивость автомобиля и придает ему стильный гоночный вид, но вместе с тем резко перегружает подшипники ступиц и подвеску. Увеличить же вылет, т. е. сузить колею, как правило, невозможно — диск упрется в тормозные колодки.

Взято тут и тут.

Не знаю, кому как. Мне эти статьи послужили лишь доказательством собственных наблюдений, и замене летних колес на «правильные» — быть. Как поступать вам — решать только вам 🙂

Pro-Ufimec › Блог › Как и каким образом ПРАВИЛЬНО произвести замеры параметров ступицы и диска ?!

Множество людей обращается ко мне с просьбой изготовить переходники/адаптеры. Но когда речь доходит до исходных данных, у некоторых происходит ступр. Кто-то не имеет представления как замерять, кто-то ни разу с этим не сталкивался, кто-то не располагает информацией как правильно это сделать.
Так вот, чтобы правильно произвести замеры ступицы и диска для дальнейшего заказа переходников/адаптеров, я создал некую инструкцию, мануал так сказать.

Для необходимых измерений нам понадобится всего 2 инструмента:
1) штангенциркуль
2) плоская отвертка небольшого диаметра.

Смотрим фотографии, и читаем примечания к ним:

Начинаем с того, что зачищаем метал. щеткой те места, которые необходимы для точного замера

Измеряем диаметр ЦО (центрального отверстия) у ступицы, с точностью до десятых (например, 58,1мм)

Измеряем выступ ЦО (центрального отверстия) у ступицы

Фото покрупнее

Измеряем ГЛУБИНУ внутреннего диаметра ЦО (центрального отверстия) у диска, который мы хотим установить

Фото крупнее

Пытаемся измерить диаметр ЦО (центрального отверстия ) у будущего диска, и видим, что ножка штангенциркуля упирается в обод диска — ТАК ИЗМЕРЯТЬ НЕЛЬЗЯ !

Откручиваем 2 винта у штангенциркуля, дабы извлечь ножку (глубиномер)

Извлекаем ножку (глубиномер)

Результат временного решения

Теперь нам ничего не мешает, и в обод ничего не упирается. Производим замер с точностью до десятых

Не мешает. Гуд

Таким же методом, не забываем замерить диаметр крепежного отверстия в диске

Рассмотрим вариант, когда ступица с запрессованными шпильками:

1) Измеряем вылет шпилек при помощи все той же ножки штангенциркуля

Полный размер

Ножка штангена должна быть направлена перпендикулярно к поверхности ступицы

Полный размер

У нас получилось 27мм (автомобиль Киа Рио II)

Полный размер

Кому лень считывать, могут воспользоваться цифровым штангенциркулем

2) Измеряем диаметр шпильки

Полный размер

Т.е. у нас шпильки М12

Полный размер

Смотрите внимательно какими поверхностями губок штангенциркуля необходимо измерять резьбу

ВАЖНО 1: Помните, что выступ ЦО и диаметр ЦО ступицы, соответственно на передней и задней оси может быть разным ! Поэтому необходимо замерять эти параметры и на передней оси колес и на задней оси колес.

ВАЖНО 2: Также помните, что ЦО и выступ дисков, которые Вы хотите установить — тоже может быть разным !
Поэтому желательно замерить эти параметры на всех 4 дисках.

ВАЖНО 3: Не забываем указывать желаемую толщину адаптеров, разболтовку ступицы Вашего авто и разболтовку будущего диска (диск, который желаете установить) !

Теперь у нас есть все, необходимые исходные данные для того, чтобы сделать грамотный аргументированный заказ переходников/адаптеров.
Все полученные Вами размеры, можно изобразить на эскизе:

Полный размер

Эскиз

Мы ВКонтакте — vk.com/adapter_wheels_ufa

С уважением.

Можно ли ставить диски с другим вылетом?

Допускается уменьшение вылета до 5-7 мм, например установка дисков с вылетом 40-42 не приведет ни к каким последствиям, однако большее уменьшение вылета чревато тем что вылезшие колеса начнут задевать за крылья автомобиля.

Что означает вылет ЕТ на дисках?

ЕТ — это вылет диска по отношению к ступице. Многие автовладельцы всё время путаются, так как есть обозначение положительное и отрицательное ЕТ. Нужно сделать акцент на данном моменте. Если по центру диска провести полоску, и она будет соответствовать линии посадочных мест диска, то это будет означать ЕТ-0.

Чем грозит изменение вылета диска?

Увеличение вылета приводит к смещению колеса внутрь арки. В результате диск может упереться в тормозной суппорт или детали подвески, и колесо просто не встанет на место.

Какой допустимый вылет диска?

“Авторитетные” специалисты уверенно заявляют, что допустимое отклонение вылета диска не должно превышать 10–15 миллиметров. Такой вылет диска будет соответствовать рекомендациям производителя для автомобиля определенной марки, модели и комплектации.

Что будет если вылет диска меньше?

ET — вылет диска (Чем меньше вылет, тем больше диск будет выступать снаружи автомобиля. И наоборот, чем больше значения вылета, тем глубже будет «утоплен» диск внутрь автомобиля.)

Как замерить вылет диска?

Для измерения вылета понадобится ровная рейка и измерительная рулетка. Переворачиваем диск лицевой стороной вниз и прикладываем реечку на обод диска. Измеряем рулеточкой расстояние от привалочной поверхности диска к ступице до нижнего края планки. Получаем тыловой отступ А в мм.

Как определить вылет диска?

ET — буквенное обозначение вылета диска, т. е. расстояния в миллиметрах от привалочной плоскости колесного диска, устанавливаемого на автомобильную ступицу, и условной плоскостью, которая проходит посередине обода колеса. ЕТ «положительный» — привалочная плоскость не выступает за границу условной.

Можно ли ставить резину шире диска?

И видим, что на диск шириной 6 дюймов можно поставить шины шириной от 175 до 205, при этом оптимально 185-195. 70 — Вторая цифра означает высоту профиля. Ее тоже можно варьировать — ограничена лишь размерами колесных арок. Если поставить больше, чем надо, колеса могут задевать арки в поворотах.

Что такое положительный и отрицательный вылет диска?

Рассмотрим виды вылета покрышки: Нулевое значение, при котором плоскость колеса соответствует осевой линии автомобильной шины. Положительный показатель добивается путем отхода привалочной плоскости за средний уровень колеса. Отрицательный вылет означает, что плоскость расположена перед осевой линией.

Как влияет вылет диска на подвеску?

Вылет диска влияет на ширину колесной базы, а значит на полную симметрию расположения колес по отношению друг к другу. На сам вылет диска не оказывают никакого влияния ширина шины и диска, а также сам диаметр колеса. И при расчетах давления на подвеску берется за основу плечо приложения силы.

Что такое отрицательный вылет?

Нулевой – когда средняя плоскость колеса совпадает с привалочной поверхностью ступицы. А отрицательный вылет – это когда срединная плоскость колеса выступает наружу за привалочную поверхность ступицы. Слева направо: отрицательный, нулевой и положительный вылеты.

Что такое offset на дисках?

Вылетом диска является расстояние между вертикальной плоскостью симметрии колеса и плоскостью приложения диска к ступице в миллиметрах. Наиболее известные маркировки этого показателя — Offset, Et и Deport. … a – расстояние между внутренней плоскостью диска, и плоскостью приложения диска к ступице, b – общая ширина диска.

Что значит ет45?

Вылет диска, или как его принято обозначать ЕТ — это один из самых его важных параметров, показывающий расстояние между областью прилегания колесного диска к ступице и его вертикальной плоскостью, отвечающей за симметрию.

Можно ли использовать диски с большим центральным отверстием?

Можно поставить диск с большим ЦО? — можно, я ставил. Диаметр центрального отверстия, который измеряется со стороны привалочной плоскости должен соответствовать диаметру посадочного цилиндра на ступице автомобиля. Точное сопряжение этих размеров обеспечивает безупречное центрирование колеса на ступице.

Как ширина диска влияет на вылет?

В нашем рассматриваемом случае ET положительный и равен 39 мм. Вылет автомобильного диска, как правило, зависит от ширины диска, поскольку увеличивая ширину диска, приходится уменьшать ЕТ и тем самым отодвигать диск наружу авто, чтобы он не цеплялся за стойку амортизатора и другие детали подвески.

Что если центральное отверстие на диске больше?

Если цо большое ставим спокойно диск и радуемся. Подгон цо, кольца, нужны только на авто с болтами для облегчения процедуры монтажа колеса. Больше никакой полезной функции от цо НЕТ! … Диск центруется и держится на ступице ТОЛЬКО за счет конусов болтов /гаек.

Размерность и параметры дисков: вылет, диаметр

1. Главная
2. Статьи
3. Размерность и параметры дисков: вылет, диаметр

Даже незначительное изменение параметров, предусмотренное производителем, может привести к поломке автомобиля. Поэтому к подбору тех или иных конструктивных элементов следует отнестись со всей серьезностью. Верно это и в случае подбора дисков или их замены.

Существует ряд параметров, по которым подбирается данный элемент колеса. Основные параметры обычно указываются на поверхности изделия. Сюда относятся ширина, диаметр, вылет диска и ряд других характеристик. На них стоит ориентировать при подборе нужного изделия.

Вылет диска – особенности выбора изделий

Параметр, маркируемый ETцифра (например, ET30), обозначает расстояние от центральной оси до посадочной плоскости на ступицу и называется вылет диска. Может быть нулевым, положительным, отрицательным. Чем больше цифра, тем сильнее колеса и шины утоплены в арку автомобиля.

В случае необходимости и без вреда для автомобиля вылет диска может быть изменен на 5 мм в ту или иную сторону. Но все же следует придерживаться рекомендаций производителя, поскольку данный параметр рассчитывается так, чтобы обеспечить автомобилю оптимальную управляемость и предельно снизить нагрузку на подшипники ступиц. Для гарантийных машин лучше проконсультироваться в своем гарантийном сервисе или ездить в этот сервис на заводских колесах, в случае нежелания автосалона идти вам навстречу.

Диаметр диска, вылет и другие параметры, влияющие на выбор изделия

Автомобиль в любой ситуации должен оставаться безопасным для пассажиров. Поэтому к подбору диаметра дисков и других параметров следует отнестись с большой осмотрительностью. У каждого изделия существует несколько посадочных параметров для установки на машину. И изменение некоторых из них (диаметра диска, вылета и т.д.) хотя бы на доли миллиметров может привести к более быстрому выходу из строя деталей автомобиля. Имейте в виду, что переставить колесо с одной модели машины на другую, как правило, невозможно. Поэтому, чтобы подобрать необходимый диаметр диска или любой другой параметр, лучше всего обратиться к специалисту. Только он порекомендует подходящую модель, исходя из особенностей машины.

На каждый автомобиль можно установить колесный диск нескольких диаметров при соответствующем размере шины. При этом полный (внешний) размер колеса не подлежит изменению. Это достигается снижением или увеличением профиля шины, при этом диаметр диска также либо увеличивается, либо уменьшается. Это стоит учитывать в процессе выбора изделия.

При увеличении диаметра диска и снижении высоты профиля шины улучшается управляемость автомобиля, разгонная динамика, машина приобретает спортивный вид и характеристики. Подобное улучшение характеристик особенно оценят любители активного стиля вождения.

Однако уменьшать диаметр диска не рекомендуется, что иногда осуществляется автовладельцами в целях экономии. При этом необходимо проверить наличие зазора между внутренней поверхностью изделия и тормозным суппортом. В этом случае стоит оставить припуск на толщину грузиков для шиномонтажа.

Подбор другого размера диска и шины можно произвести самостоятельно с на нашем сайте, но потом лучше подтвердить все у специалиста.

Параметры дисков обозначаются следующим образом, например 6×15 ET45 5*100.0 D57.1:

6J15h3 основной параметр любого колесного диска. Может так же писаться 6х16 или 16*6. 6 — это ширина диска в дюймах, 15 диаметр диска в дюймах, Н или Н2 — хампы на дисках, позволяющие установить бескамерную шину, данные параметры могут изменяться без вреда для автомобиля (кроме диаметра диска, при его изменении придется изменить параметры шины).

PСD (например 5х100, или 5/120, или 4*98) — количество крепёжных отверстий на определённом диаметре расположения. Для каждой машины он свой, и изменять его нельзя ни при каких обстоятельствах.

Некоторые неискушенные автомобилисты думают, что можно заменить на близкий размер с таким же количеством отверстий (например, 4*100 на 4*98), но на самом деле такое колесо не будет отцентрованно и будет бить при езде, так как правильно затянется только первая гайка или болт; контакт сферической плоскости головки болта или гайки с диском будет минимальным, что приведет к отворачиванию крепежа (болта или гайки, зависит от конкретной марки автомобиля) и потере колеса при езде.

Многие диски известных и любимых ценителями тюнинга марок имеют вдвое большее число крепежных отверстий для большей универсальности, например 8×18 ET43 5*100.0/112.0 D57.1. Ничего плохого здесь нет. Наоборот, в случае продажи автомобиля при подборе нового авто под имеющиеся диски, выбор будет в 2 раза больше:))

ЕТ45 — вылет диска, измеряемый в миллиметрах. Для отсутствия каких-либо проблем с дилером при гарантийном случае (или со страховой компанией в случае ДТП) рекомендуем вам обратить внимание на диски Реплика. Диски Replica не имеют центровочных колец, все их параметры соответствуют заводским, дизайны замечательно подходят к автомобилям, а изредка не совпадающий вылет ЕТ (для разных моделей может подходить один диск с небольшим отклонением по вылету) не будет замерять ни один самый дотошный инженер по гарантии (ему даже не придет в голову, что диск не заводской).

Небходимо понимать, что выпирающее наружу колесо может цеплять за крыло на кочках и ямах, когда автомобиль сильно перемещается вверз-вниз относительно покрышки. Так же на диски с не родным вылетом не получится одевать цепи противоскольжения.

Возможно также использование фланцев (проставок), чтобы подогнать вылет понравившегося диска к параметрам вашего автомобиля. Это касается только негарантийных автомобилей. Если машина на гарантии, а вы боитесь ее потерять, то нужно придерживаться штатных параметров.

D57.1- центральное отверстие под ступицу определённого автомобиля, часто обозначается как HUB, например HUB57,1. Центральное ступичное отверстие на понравившемся диске должно быть равным или большим чем на Вашем авто; если отверстие в диске больше, то для центровки колеса используют кольца, они могут быть пластиковыми или алюминиевыми, потому что кольцо не несет никакой нагрузки, а только служит для точной установки колеса на ступицу. Если отверстие меньше, а диск очень-очень нравится, можно обраться для его увеличения в токарную мастерскую, специализирующуюся на работе с колесными дисками.

Уважаемые покупатели! Будьте внимательны при самостоятельном подборе автомобильных шин и дисков. В зависимости от типа и комплектации автомобиля они могут отличаться. Например, у седана Suzuki SX4 размер 195/65 R15, а у хэтчбека – 205/60 R16. На BMW 5 серии E60 штатный вылет 20, на полноприводной версии – 38-43.

Все статьи

Вылет диска (ЕТ) — Размер колес

На что влияет вылет диска? Существует множество подробных схем и объяснений, что собой представляет вылет диска ЕТ, но говоря попросту, это размер привалочной плоскости колеса, которая учитывается при стыковке колеса со ступицей и плоскостью, проходящей посередине обода. Когда говорят, что вылет обладает положительным показателем, то имеют в виду, что привалочная плоскость не пересекает эту самую воображаемую плоскость. А вот когда привалочная плоскость начинает пересекать плоскость, которая проходит посередине обода, считается, что ЕТ отрицательный. Величина вылета является важным аспектом проектирования колесного диска, поэтому для ее расчета специалисты используют специально созданную формулу, что исключает вероятность допущения ошибки.

Чем так важен вылет диска?

Производители колесных дисков еще на стадии их проектирования учитывают вероятность наличия определенного отступа во время монтирования дисков, поэтому задают его величине предельно допустимые размеры. Монтаж автомобильных дисков в каждом отдельном случае требует четкого представления о типоразмере колеса. В том случае, когда все инструкции соблюдены, а вылет диска ET и другие геометрические параметры соответствуют документации, то монтаж диска произведен правильно. Помимо всего прочего, от вылета диска напрямую зависит ширина колесной базы, соответственно, и симметричность расположения всех четырех колес. Однако ни ширина шины, ни ширина диска, ни даже его диаметр не оказывают никакого влияния на величину его вылета. Об этом свидетельствует то, что для расчета давления на подвеску за основу принято брать плечо приложения силы, которое рассчитывается посредством измерения расстояния от ступицы до центра шины. По большому счету, каждый производитель колесных дисков предпочитает указывать в рекомендациях собственный расчетный вылет, который является единым для любой марки автомобиля. В маркировке диска условное обозначение вылета диска указывается в виде обозначения “ЕТ”, после которого указана его фактическая величина в миллиметрах. Например, наличие метки “ЕТ0” свидетельствует о нулевом вылете, а обозначение, к примеру, “ЕТ45” или “ЕТ-15” говорит о том, что вылет положительный или отрицательный соответственно. Ни один уважающий себя производитель не допускает значительных погрешностей по вылету диска, т. к. это является дополнительным источником нагрузки на подвеску и причиной снижения эффективности ее работы. Результатом допущенной ошибки в таком случае является ускоренный износ рабочих элементов и преждевременный ремонт. Как бы то ни было, нужно также помнить о том, что для каждой марки машины предусмотрена своя величина ЕТ. Связано это с уникальными особенностями подвески, во время создания которой принимаются во внимание различные факторы (вес автомобиля, его деталей и т. д.), от которых зависит конечный результат.

Что такое вылет диска — Автолайф

Что такое вылет диска как его определить возможные отклонения

Наряду с прочими геометрическими параметрами, у автомобильных дисков есть один, очень хитрый размер. Он может сделать диск неподходящим для установки на автомобиль, даже если все остальные размеры соответствуют, и он успешно установлен на ступицу.

Многие не понимают важности данной характеристики, поэтому мы и решили разъяснить, что такое вылет на дисках простыми словами.

Рассмотрим, насколько этот параметр может отклоняться от того варианта, который определил изготовитель автомобиля, и какие последствия ждут автовладельца, если грубо нарушать его рекомендации.

Диск с отрицательным вылетом

Что такое вылет и как его определить

Консультанты в магазинах, торгующих колёсами, как правило говорят, что незначительное отклонение вылета диска от рекомендованного допустимо. Если понравившаяся модель по остальным размерам подходит, покупателю предложат произвести примерку.

Если диск свободно садится на ступицу, не цепляя при вращении арку, автовладельца уверяют, что диски можно смело использовать.

Так ли это на самом деле, и нет ли тут подводных камней? Чтобы получить ответ на этот вопрос, разберёмся сначала, что такое вылет на дисках.

Вылет обозначается буквами et, к которым добавлены одна или две цифры, и прописывается на оборотной стороне диска. Что это значит?

Вылет ЕТ на дисках – надпись на обороте

На фото снизу наглядно показано, что вылет диска et – это расстояние от центральной оси обода до его привалочной плоскости (места, где он крепится к ступице). Даже если на самом диске не будет указан параметр вылета, его можно определить самостоятельно, произведя всего два замера: общей ширины диска в миллиметрах (А) и расстояния от тыльной грани до плоскости крепления к ступице (Б). Если из Б вычесть А:2, мы и получаем размер вылета.

Вылет дисков — как понять

Примечание: Если величина Б окажется меньше половины ширины диска А, вылет будет со знаком минус. Если равны, то нулевой. Но чаще всего он положительный — во всяком случае, у машин малого и среднего класса. Вылеты, стремящиеся к нулю и к минусу характерны в основном для внедорожников.

Что такое вылет ет на литых дисках: варианты с плюсовым, нулевым и отрицательным значением вылета

Вылет диска: допустимые отклонения

Так как вылет формирует дистанцию между расположенными на одной оси центрами колёс, он и определяет ширину колёсной базы. Все остальные параметры диска (диаметр, разболтовка, DIA), и уж конечно размеры покрышек, на величину вылета влияния не оказывают.

• Расстояние от ступицы до центра колеса (это и есть вылет диска ет), является плечом приложения силы. Исходя из его величины, конструкторы и рассчитывают нагрузки на подвеску автомобиля.
• На ней негативно отражается любая смена длины этого плеча, из чего можно сделать вывод, что ЕТ на дисках должен быть неизменным.
• Даже при небольших расхождениях условия работы узлов подвески меняются, и на них они вовсе не рассчитаны. От таких перемен срок службы этого механизма снижается, а в критической ситуации он может и вовсе разрушиться.

Примечание: Часто уверения продавцов в том, что et на дисках можно варьировать «в пределах допустимого», не более чем попытка продать не то что идеально подходит вашему автомобилю, а то, что есть в наличии. Но это не всегда так.

Когда менять вылет можно

Варьировать вылеты можно только в том случае, когда это допускает сам производитель. В этом случае, в руководстве по эксплуатации автомобиля будут прописаны все возможные размеры дисков.

Приведём пару наглядных примеров:

1. KIA Sportage SL 2.0 CRDI 2015 г/в.

В заводской комплектации этого автомобиля присутствует только три типоразмера дисков:

6.5J x 16 5*114.3 ET31

6.5J x 17 5*114.3 ET35

7J x 18 5*114.3 ET40

Они не только разного диаметра, но и разной ширины, поэтому ет на колесных дисках имеют разные значения. Производитель же определяет и допустимые отклонения от данных параметров, предлагая таблицу с конкретными вариантами замены.

В данном случае, список такой:

6J x 16 5/114.3 ET40

6.5J x 16 5/114.3 ET36

6.5J x 17 5/114.3 ET37

7J x 16 5/114.3 ET36

7J x 17 5/114.3 ET36

7J x 18 5/114.3 ET38

7.5J x 17 5/114.3 ET32

7.5J x 18 5/114.3 ET33

Мы видим, что при такой же ширине диска, как в заводской комплектации (6.5J x 16), ЕТ может быть не только 31, но и 36. Значит, все значения между этими цифрами будут подходящими, и нагрузки подвески на такой вылет рассчитаны. Но ЕТ36 – это максимум, который может незначительно меняться в большую сторону только при увеличении ширины и диаметра колеса.

1. Второй пример — LADA Granta HB Hatchback 1.6 2019 г/в.

В заводской комплектации этого автомобиля предлагаются диски:

5.5Jx14 4/98 ET35

6Jx15 4/98 ET35

На замену:

5Jx14 4/98 ET35

5.5Jx15 4/98 ET35

6Jx14 4/98 ET35

В вариантах замены мы видим только более узкую ширину. Вылеты везде остаются одинаковыми, поэтому ясно, что на другие их значения машина не рассчитана, и менять их по своему усмотрению нельзя.

Так что, в вопросе замены значения вылета при подборе дисков, ориентируйтесь исключительно на рекомендации производителя.

Источник: https://kolesadom.ru/vylet-diskov/

Вылет диска ET: что это такое и на что влияет

Вылет колесного диска ET – это одна из его основных геометрических характеристик, от которой зависит сама возможность установки тех или иных дисков на автомобиль. Она отражает не только и не столько то, насколько колесо будет выступать за пределы кузова, хотя именно так понимают значение вылета многие автомобилисты.

Главным назначением вылета является определение промежутка между привалочной плоскостью диска, которая прижимается к ступице колеса, и вертикальной линией, которая визуально делит колесный диск на 2 половины. При неправильном выборе величины вылета, допустимой для вашего автомобиля, установка купленных дисков может оказаться невозможной.

Однако, даже если, на первый взгляд, новые колеса встают на ваше авто, их использование может привести к печальным последствиям.

Что такое вылет диска ET

Итак, под данной величиной понимается интервал от плоскости, которая прилегает непосредственно к ступице колеса, до вертикальной линии симметрии. Для каждой машины производителем определяются допустимые значения вылета, которые нужно строго соблюдать при выборе подходящих дисков.

Значение этого параметра может быть различным:

• диски с отрицательным вылетом ET отличаются с глубоко утопленной привалочной плоскостью;
• диски, в которых плоскость соприкосновения со ступицей проходит четко по центру, характеризуются нулевым вылетом;
• если же привалочная плоскость размещена ближе к внутренней части диска, то вылет положительный.

Одним из распространенных и малозатратных способов модернизировать внешний вид своего автомобиля является как раз установка дисков большей ширины, которые буквально выпирают из кузова машины. Достигается это за счет использования колес с большим значением вылета.

На что влияет вылет диска ET

Величина вылета оказывает влияние на работу всех узлов подвески автомобиля. При расчете допустимых нагрузок на нее должна учитываться величина плеча приложения силы, которым как раз и является промежуток от центра диска до колесной ступицы. Именно поэтому для каждой модели автопроизводители устанавливают свою величину вылета, которая не должна меняться при выборе дисков и покрышек разных размеров.

Если же установить колеса с не соответствующим паспортным требованиям значением вылета, то подвеска вашего автомобиля будет работать в условиях повышенных нагрузок. В результате такой эксплуатации значительно сократится ресурс элементов ходовой части.

Вот основные проблемы, к которым приводит использование дисков с нерегламентированным производителем значением вылета:

• смещение рулевой оси и изменение углов выворота руля;
• изменение моментов и векторов приложения сил;
• ухудшение управляемости автомобиля;
• интенсивный износ подшипников ходовой части;
• ускоренный износ покрышек;
• общее сокращение срока эксплуатации подвески.

Также нужно помнить, что различные комплектации автомобилей могут иметь разные рекомендованные величины вылета дисков ET. Объясняется это следующим:

• Двигатели отличающихся друг от друга версий обладают индивидуальной мощностью и, как следствие, различающейся динамикой разгона и максимальной скоростью.
• Кроме того, разные модели двигателей отличаются и массой. Это, в свою очередь, обусловливает изменение нагрузок на подвеску.
• Адаптация к конкретным условиям эксплуатации и обеспечения максимальной надежности ходовой части устанавливаются те или иные ее элементы.

Поэтому важно выбирать такие диски, величина вылета ET которых будет в точности соответствовать требованиям автопроизводителя.

: Какие диски лучше литые или штампованные и почему.

Как определить вылет диска

Расчет вылета ET производится по формуле «x-y/2», в которой параметр «x» обозначает расстояние между привалочной плоскостью и внутренней поверхностью диска, а параметр «y» – ширину искомого диска. Измеряется вылет в миллиметрах.

Однако вам необязательно измерять колеса своего автомобиля, чтобы определить вылет, — производители используют для этого стандартизированную маркировку, которая указывается непосредственно на диске, а также в документации к нему. Она выглядит в виде ETXX, где XX – это числовое значение вылета.

Как уже отмечено выше, параметр ET может иметь самые разные значения, как положительные, так и отрицательные. В частности, маркировка ET30 указывает на то, что вылет такого диска составляет 30 мм. Для моделей с нулевым вылетом используется маркировка ET0. Если же вылет отрицательный, то перед числовым обозначением ставится знак «-». Например, маркировка ET-15 показывает, что вылет такого диска составляет -15 мм.

Таким образом, мы показали, что соблюдение предписанного производителем значения вылета диска ET является залогом долговечности и стабильности работы подвески вашего автомобиля, уверенной управляемости и безопасности движения.

Малейшее отклонение от рекомендованных величин приведет к ухудшению контроля над автомобилем и повышенным нагрузкам на ходовую часть. В результате минимальным последствием такой эксплуатации автомобиля станет необходимость преждевременного ремонта подвески.

: Как правильно хранить зимние и летние шины вне сезона.

на тему

Источник: https://AvtoNov.com/%D0%B2%D1%8B%D0%BB%D0%B5%D1%82-%D0%B4%D0%B8%D1%81%D0%BA%D0%B0-et-%D1%87%D1%82%D0%BE-%D1%8D%D1%82%D0%BE-%D1%82%D0%B0%D0%BA%D0%BE%D0%B5/

Что такое вылет диска и как его размеры влияют на характеристики машины

Автор temass Дата Июл 18, 2017

Вылет диска представляет собой одну из важнейших геометрических характеристик, наряду с диаметром и количеством болтовых соединений. Хотя и незначительное расхождение от требований, на которых настаивает  компания изготавливающая и выпускающая авто всё-таки есть.

Чтобы выполнить правильно измерения дистанции между отвесной (вертикальной) плоскостью симметрии колеса и самой поверхностью диска к ступице автомобиля в мм, нужно воспользоваться формулой:ET=a-b/2, гдеa – размах между двумя вертикалями, внутренней плоскостью, и поверхностью прилегающей к ступицеb – вся ширина автомобильного диска.

Если сказать обычными, понятными словами, то вылет диска ET это показатель того, насколько он выглядывает наружу из колёсной арки. Если вылет большой, то колесо будет отступать в глубину, а при уменьшении его показателя, наоборот, выдвигается наружу.

Рассмотрев формулу и попробовав посчитать вылет на колёсных ЕТ дисках, существует вероятность увидеть, что его величина может быть:

1. Нулевой;
2. Отрицательной;
3. Положительной.

Это значение зачастую наносится на внутреннюю часть поверхности любого диска авто, а единица измерения их выражается в мм. Ещё наносятся и другие параметры дисков, означают они следующее:

• Ширина;
• Диаметр;
• PCD диска — количество болтов крепления и диаметр их расположения;
• DIA — диаметр посадочного отверстия находящегося в центре;
• MAX LOAD — максимальная нагрузка на диск.

Минусовой или отрицательный вылет

Естественно, это оказывает характерное влияние на характеристики поворота руля, а значит и на маневренность автомобиля в целом. Изменяются векторы, моменты силы непосредственно воздействующие на различные элементы подвески. Всё это, несомненно, заставит всю ходовую часть авто работать в ином режиме, который абсолютно не учтен заводом производителем, поэтому приобретая диски с отрицательным вылетом лучше проконсультироваться с менеджером или специалистом магазина.

Большой вылет (15,35,40,45) и его увеличение с помощью проставки

Подвеска грузового или же легкового автомобиля чётко нормирована и рассчитана заводом изготовителем и конструкторами, разрабатывающими его. Однако если подойти к этому тюнингу грамотно, то в итоге увеличенная база автомобиля и его колеи сможет повысить устойчивость машины.

И также выступающие за края автомобиля колёса окажутся плюсом при дополнении её пластиковыми модификаторами.

Основное, что нужно чётко представлять автолюбителю — ресурс на который рассчитан данный ступичный подшипник, уменьшается в прямой пропорциональности разнице расстояния смещенного диска и родного, рекомендованного заводом изготовителем.

Для увеличения вылета диска применяются так называемый элемент проставка.

Она устанавливается плотную между диском и барабаном, или же и ступицей, всё зависит от модели и конструкции тормозов автомобиля. Размеры этих элементов имеют большое значение, их существует несколько типов:

• Толщиной до 6 мм считаются небольшими, при этом, зачастую, длины родного крепёжного болта, хватает чтобы качественно зафиксировать диск вместе с железной проставкой.
• Толщина до 25 мм. в них уже имеется центровочная ступица которая исключает вариант дестабилизации балансировки параметра колеса. Авто приобретает нотки спортивного, агрессивного характера и установленные на него проставки визуально идентифицируются.
• Толщина проставки от 25 до 50 мм, считается достаточно большой. Крепятся к ступице или барабану не только болтами, но и шпильками. Болты рекомендованы для автомобилей типа ВАЗ, крепление шпилькой для таких марок, как Нива или же УАЗ.

Проставка для увеличения вылета должна быть выполнена из прочного метала. Поэтому перед тем как автолюбитель примется за изготовление их вручную стоит подумать, риски и последствия их установки.

Всё-таки рекомендовано специалистами приобрести качественные заводские проставки и диски с вылетом, которые будут изготовлены из нужной марки стали, а также соответствовать всем требованиям надёжности и безопасности.

Естественно, при выборе и уточнении параметров дисков и проставок стоит учесть количество болтов крепления и их длину.

Влияние ширины диска и его вылета ЕТ на ходовые характеристики

Каждому владельцу автомобиля, который задумался об установке диска с нестандартным вылетом, стоит задуматься о последствиях, и в частности, что может произойти после их установки, а также на что конкретно вылет диска влияет:

• Смещение рулевой оси;
• Резкий износ подшипников, раньше положенного срока;
• Кардинальное изменение прежней заводской управляемости;
• Изменение срока службы шин и всех частей и комплектующих подвески.

Все эти причины непросто слова, они основываются на законах физики. Ведь известно что масса любого четырёхколёсного механизма в целом распределена на все её колеса. Точка приложения силы направлена на основание соприкосновения дорожного покрытия непосредственно с колесом.

Даже если предположить теоретически, что ходовая и подвеска абсолютно исправны, то через это основание будет проложен вектор оси колеса. В туже точку направляется и линия вектора амортизатора автомобиля, расположенного в стойке.

Установка колёс со смещённым вылетом изменит вектор этих сил, а значит и их нагрузку. То есть установка не регламентных дисков изменит внешний вид автомобиля делая его уникальным и неповторимым, но ходовые качества ухудшаться, а износ запчастей существенно увеличится. Конечно же, если заводом изготовителем не предусмотренная такая замена.

Допустимая таблица отклонений самых распространенных марок авто (мерседес, тойота, уаз)

Для каждой конкретной марки автомобиля существуют свои допустимые отклонения, которые лучше не нарушать.

№п/п	Модель автомобиля	Допустимый вылет диска, мм
1	Chevrolet Camaro	38-50
2	Chevrolet Corvette	38-50
3	Chevrolet Aveo 1,6	39
4	AlfaRomeo 33	30-38
5	AlfaRomeo GTV	28
6	AlfaRomeo 145	38
7	AlfaRomeo 146	38
8	AlfaRomeo 166	35-40
9	AlfaRomeo 155	38
10	AlfaRomeo 156	28-30
11	Audi А4	35
12	Audi А8	35
13	Audi А6	35
14	Audi 80	35-42
15	Audi 100	35-42
16	Audi ТТ	28-30
17	Audi Quattro	35-42
18	Audi А3	30-40
19	BMW 3	15-25
20	BMW 3 (E36)	35-42
21	BMW М3	18-20
22	BMW 5	18-20
23	BMW 7	18-20
24	BMW 7 (Е32)	18-20
25	BMW 8	18-20
26	Citroen Berlingo	15-22
27	Citroen Jumper	35
28	Citroen Evasion	28 – 30
29	Citroen Xsara	15 – 22
30	Citroen Xantia	15 – 22
31	Daewoo Nexia	38 – 42
32	Daewoo Espero	38 – 42
33	Daewoo Lanos	38 – 42
34	Daewoo Matiz	38
35	Daewoo Leganza	35 – 42
36	Daewoo Nubira	38 – 42
37	Dodge Magnum 2.7 V6	24
38	Dodge Avenger 2.0i	35 – 39
39	Dodge Caliber 2.0	35
40	Dodge Caliber SRT4 2.4i	40
41	Dodge Caravan 2.4i	35 – 40
42	Dodge Challenger 6.1 V8	40
43	Dodge Durango 3.7 V6	15
44	Fiat Qubo 1.3	40-44
45	Fiat Bravo 1.4i	31 – 32
46	Fiat Croma 2.2	35 – 41
47	Fiat Doblo 1,9JTD 263	32
48	Fiat Doblo 1.9JTD 223	32
49	Ford Scorpio	35 – 38
50	Ford Cougar	35 – 38
51	Ford Explorer	0 – 3
52	Ford Escort	35 – 38
53	Ford Focus	35 – 38
54	Ford Focus 2	35 – 38
55	Ford Fiesta	35 – 38
56	Ford Granada	35 – 38
57	Ford Galaxy	42 – 45
58	Ford Ka	35 – 38
59	Ford Mondeo 1	35 – 42
60	Ford Mondeo 2	35 – 42
61	Ford Mustang	35 – 38
62	Ford Sierra	35 – 38
63	Ford Scorpio	35 – 38
64	Ford Orion	35 – 38
65	Ford Puma	35 – 38
66	Ford Windstar	35 – 38
67	Ford Transit	35 – 38
68	Honda Shuttle	35 – 38
69	Honda CRX	35 – 38
70	Honda Accord	35 – 38
71	Honda Integra	35 – 38
72	Honda Civic	35 – 38
73	Honda Civic VTEC	38
74	Honda Concerto	35 – 38
75	Honda Jazz	35 – 38
76	Honda Prelude	38
77	Honda Legend	35 – 38
78	Honda CRV 5	40 – 45
79	Hyundai Pony	35 – 38
80	Hyundai Accent	35 – 38
81	Hyundai Coupe	35 – 38
82	Hyundai Lantra	35 – 38
83	Hyundai Sonata	35 – 38
84	Hyundai Excel	35 – 38
85	Kia Shuma	35 – 38
86	Kia Ceed	38 – 42
87	Kia Leo	35 – 38
88	Kia Clarus	35 – 38
89	Kia Sephia	35 – 38
90	Kia Concord	35 – 38
91	Kia Sportage	0 – 3
92	Kia Mentor	35 – 38
93	MercedesBenz Sprinter	45
94	MercedesBenz A Class	45 – 50
95	MercedesBenz B-Class	47 – 52
96	MercedesBenz C-Class	43 – 47
97	MercedesBenz E-Class	48 – 54
98	MercedesBenz G-Class	43, 50, 63
99	MercedesBenz M-Class	46 – 50, 60
100	MercedesBenz S-Class	36 – 43,5
101	MercedesBenz SLK	45 – 50
102	MercedesBenz 600SL	18 – 25
103	MercedesBenz 280SL	18 – 25
104	MercedesBenz Vito	45 – 50
105	Mitsubishi Lancer	35 – 42

Допустимые отклонения вылета диска по таблице рекомендуется сравнить с имеющимися на автомобиле водителя, и если они превышают нормы, то их лучше заменить.

Источник: http://motorstory.ru/care/diski/chto-takoe-vylet-diska-i-kak-ego-razmery-vliyayut-na-xarakteristiki-mashiny/

Вылет диска (ET) — что это такое и на что он влияет?

В данной статье будет рассмотрен такой параметр, как вылет диска (ET). На что влияет этот параметр и на сколько можно его менять, какие будут последствия, об этом и пойдет речь далее. Здесь будет сформулировано мнение экспертов, а пользователи же будут делать выводы хотят ли они проводить эти «эксперименты» или нет. Так что же такое ЕТ?

ЕТ — это вылет диска по отношению к ступице. Многие автовладельцы всё время путаются, так как есть обозначение положительное и отрицательное ЕТ. Нужно сделать акцент на данном моменте. Если по центру диска провести полоску, и она будет соответствовать линии посадочных мест диска, то это будет означать ЕТ-0.

Когда мы отводим от центра диска посадочное место диска на сколько-то миллиметров в ту или иную сторону, то вот это и означает положительное или отрицательное ЕТ. А можно ли менять эти параметры, которые будут отличаться от заводских? Да, можно. В некоторых случаях даже обязательно.

Для того чтобы было понятно нужно попытаться представить себе и понять работу подвески автомобиля и распределение нагрузки на её узлы.

Немного теории

Есть ступица. Она закреплена на подшипнике (подшипник внутри ступицы). К ступице крепится диск с шиной, и всё это опирается на стойку. Стойка с пружиной, в самой стойке находится амортизатор и в верхней части стойки есть крепёж, который крепит её непосредственно к кузову автомобиля. Правильно — это когда вы едете и попадая на неровности дороги, на препятствия, вся сила удара переходит чётко точку опоры стойки.

Как это проверяется? Точка опоры, средина подшипника и наружная часть колеса должны быть на одной линии. Если скажем автовладелец купил автомобиль и у автомобиля четко соблюдается линия: точка опоры стойки – середина подшипника ступицы – наружная часть колеса, то в этом случае автомобиль идет мягко, подвеска хорошо «принимает» ямы и неровности дорожного покрытия. Это можно считать эталонным состоянием подвески.

Лучшего здесь не придумать.

Важные моменты

При покупке дисков многие автовладельцы не хотят, чтобы диски «сели» внутрь. Зачастую пользователь всегда будет уменьшать вылет в миллиметрах, а на практике диск будет выходить наружу. Бесспорно это красивее и все этого хотят. Но чем это чревато -стоит выяснить.

Край колеса будет выходить за линию (точка опоры, средина подшипника и наружная часть колеса) согласно которой по правилам должна распределяться нагрузка и при попадании на неровность частично будет удар принимать рулевая колонка. Правильно передать энергию на опору стойки уже не получится, так как было изменено место приёма этого удара потому, что диск сместился наружу. Да, эта энергия удара будет частично передаваться на рулевую тягу, что скажется на руле.

Если нет гидроусилителя — это существенно будет заметно, а если есть гидроусилитель — это будет меньше ощущаться, но как только автовладелец поменяет вылет диска и произойдет расширение колесной базы, водитель сразу это почувствует. На руле будут ощущаться удары и толчки, которых не было при стандартном выносе диска. Придает ли это устойчивости? Думается, что придает, но при этом водитель получает массу некомфортных ощущений.

Мало кому понравится, когда какие-то затруднения и толчки будут предаваться на руль.

Если увеличить ET, то есть перемещаем диск внутрь, зачастую это влечет такой негативный эффект — при развороте у вас руль в начале будет крутиться нормально, а потом начнёт сам себя как-бы затягивает внутрь.

Это ощущение не очень приятное потому, что многие автовладельцы привыкли поворачивать руль, потом его бросать и он самостоятельно должен возвратится в исходное положение.

При изменении вылета диска (ЕТ) водитель получает обратный эффект – водитель хочет легонько повернуть руль и бросив его чтобы он вернулся в исходное положение, но при изменении вылета диска получается закручивание руля и это приводит автовладельца в недоумение и на самом деле это очень некомфортно.

Правильный подход

Если в разумных пределах поменять вылет где-то на 10 миллиметров, то автовладелец этого почти не заметит. Но если вылет поменять на больше расстояние, то это будет уже существенно заметно. Скажем, на таких автомобилях как внедорожник, если автовладелец хочет поменять вылет (ЕТ) не меняя диски, он может воспользоваться проставками.

Это вполне приемлемый метод о он в народе широко используется. Многие водители изменяют вылет только на задних колесах. Сзади вид становится намного красивее. Впереди этот эффект не так отчетливо виден, но если ставите проставки и изменяете вылет, то только получаете на руль неприятные ощущение и снижение комфорта от езды.

Вообще автомобиль смотрится по задним колесам, но никак не по передним. Крайне редко встречаются такие автомобили, у которых на передних колесах видно, что они «утоплены». Это некрасиво. Это наблюдается скажем у Ланоса и еще у некоторых автомобилях данного класса. А в основном передние диски у всех смотрятся более-менее нормально.

При покупке дисков преимущество выбора можно отдать такому всем известному интернет-магазину, как koleso-oz.ru. Здесь вы найдете:

• широкий ассортимент
• высокое качество товаров
• заботливое отношение к покупателю

Если вы не хотите менять диски, а хотите изменить вылет и сделать красивый автомобиль, то рекомендовано экспертами попробовать установить не просто проставки, а проставки нужной толщины. В легковом автомобиле эта толщина будет составлять порядка 10 мм. Автовладельцу придется изменить болты, если стоят шпильки — там чуть сложнее, но тоже можно. Еще раз стоит подчеркнуть, что желательно ставить проставки только назад.

Многим это решение понравится. А то, что автомобиль не в колею будет идти, так этого никто не будет видеть и это будет практически незаметно. И это предложение большинства авто-экспертов – проставки сзади. Поставить их на все четыре колеса всегда можно, но начать всё же лучше с двух задних.

Или же, чтобы узнать поведение вашего авто с изменённым выносом сначала купите и поставьте две проставки на передние колеса и попробуйте покататься. Если у вас появится дискомфорт при вождении, смело ставьте проставки только на задние диски. Не стоит пренебрегать безопасностью. Безопасность вождения гораздо важнее внешнего вида.

Ежели с проставками на передке будет комфортно вести автомобиль, то, при желании, можно увеличивать вынос (ЕТ) всех четырех колес. Но лучше конечно – только задних. Вид авто существенно поменяется в лучшую сторону. Это одно из идеальных решений вопроса с вылетом (ЕТ).

Разный «вылет»

Есть ещё такой вопрос: «Почему нельзя ставить диски спереди с одним вылетом, а сзади с другим». Это вообще категорически не запрещено, но при условии, если это делать правильно. Сзади колесная база автомобиля должна быть либо такая как спереди, либо шире, но ни в коем случае не уже.

Вот этот важный момент нужно хорошо запомнить. Это золотое правило. Как только передние колеса стоят шире задних у автомобиля в поворотах будет эффект заноса — всё время будет зад «забегать».

Если автовладелец увеличивает колесную базу задних колес, то наоборот автомобиль приобретает в поворотах повышенную устойчивость.

Заключение

Если вы решили самостоятельно изменить ЕТ и сместить диски наружу, то пожалуйста подойдите к данному вопросу очень аккуратно. Еще раз стоит подчеркнуть самые важные моменты – если ЕT составляет 10 мм, то в принципе это позволительно. Ну а если сместить диски наружу дальше чем на 10 мм, то это уже надо проконсультироваться со специалистом, потому что колеса могут начать «затирать» с таким нестандартным вылетом.

На внедорожниках более простая ситуация. Там даже на 30 мм можно изменять ЕТ. Это будет только лучшие визуально, и там затирать ничего не будет.

Источник: https://Koleso-OZ.ru/articles/vylet_diska_et_chto_eto_takoe_i_na_chto_on_vliyaet/

Как определить вылет диска?

Вылет диска — это расстояние от центральной оси диска до плоскости крепления к ступице. Определить его элементарно, ведь имеется простейшая формула, которая выглядит следующим образом:

ET=X-Y/2 (исчисляется в миллиметрах)

Здесь:

• ET – искомая величина (вылет).
• Y – ширина самого автодиска (общая).
• X – дистанция между плоскостью приложения диска к ступице и его внутренней плоскостью.

Очевидно, что полученное число может быть как с «+» (наиболее вероятный вариант), так и с «-«, или же вообще выйти в ноль. Важным моментом является тот факт, что вылет непосредственно определяет ширину колёсной базы, поскольку формирует интервал между центрами колёс, расположенными на одной оси. Анализ формулы свидетельствует также, что на него не оказывают влияния ни дисковый диаметр, ни ширина, ни размеры покрышки.

Нагрузки на подвеску машины рассчитываются исходя исключительно из плеча приложения силы, которое является расстоянием от ступицы до центра колеса. Это говорит о том, что необходимый для конкретной модели авто вылет автодиска может быть лишь один.

Независимо от типоразмера резины и размерности самих дисков.
Значение вылета указывается на поверхности каждого диска. Это маркер ETxx, где xx – расстояние в миллиметрах.

Оно, как уже упоминалось, может быть нулевым (ET0), положительным (ET35) или отрицательным (ET-35)

Допускаются ли отклонения по вылету диска?

Независимо от того, насколько убедительны доводы продавцов, вы должны чётко уяснить тот факт, что вылет приобретаемого диска должен на 100% совпадать с предписанием производителя транспортного средства. Ни в коем случае не допускаются малейшие отклонения, ни в одну из сторон. Объяснить столь категоричное заявление очень просто.

Даже при мизерном расхождении в значениях, автоматически меняются условия работы абсолютно всех без исключения элементов подвески. При этом возникают усилия, на которые эти узлы не рассчитаны. Кроме того изменяются векторы приложений этих усилий, что тоже не предусматривается конструкцией ходовой.

В итоге период службы механизмов существенно снижается, а при возникновении критических нагрузок узлы подвески могут и вовсе разрушиться, что весьма опасно для жизни.

Заявления же продавцов дисков о множестве вариантов и нюансов – это всего лишь попытка продать вам любой товар, при отсутствии идеально подходящего под ваши запросы.

Слова о возможных допустимых отклонениях ощутимо расширяют предлагаемый ассортимент дисков, а следовательно, и повышают возможность заработать. Не более того.

Разные комплектации одной модели авто

Некоторые автолюбители обращали внимание, что для разных комплектаций одной модели машины довольно часто используют различные запчасти. Связано это с тем, что при проектировании и расчёте параметров узлов каждой модификации, учитывается огромное количество переменных, которые у автомобилей одной линейки могут заметно отличаться.

Примером тому могут служить различные силовые установки, имеющие разные габариты и массу. Соответственно этим расчётам, учитывающим в каждом случае действующие силы и векторы их приложения, и формируется конечная конструкция подвески.

Это позволяет гарантировать клиенту надёжность, комфорт во время езды, качественную управляемость и прочие характеристики, при минимальных производственных затратах.

В былые времена большая часть производителей автотранспорта изготавливала детали таким образом, чтобы обеспечивать большой запас прочности в основных конструкциях авто, включая подвеску. Сегодня же тенденция на рынке такова, что стало востребовано снижение себестоимости транспорта, которое достигается посредством более точных расчётов. Это и повлекло снижение запаса прочности большинства деталей.

Силы воздействующие на элементы подвески

Абсолютно на любой элемент подвески действует несколько разнонаправленных сил. И вполне естественно, что этот список увеличивается с усложнением конструкции, чем очень отличаются современные машины. Поэтому мы предлагаем к рассмотрению наиболее простой пример, где ступица крепится к кузову посредством рычага и стойки с амортизатором (система МакФерсона).

Сила оказывающая воздействие на колёса направлена вверх от плоскости по которой движется автомобиль, а масса машины распределяется между всеми колёсами. При этом, точками приложения указанных сил являются центры площади контактного пятна покрышек. И если допустить, что подвеска и углы схождения-развала в идеальном состоянии, а колёса хорошо сбалансированы, то эти центры будут располагаться на оси симметрии каждого колеса. Именно в это место и должна опускаться ось стойки амортизатора.

Далее всё просто. Действующая сила соответствует доле массы авто, приходящейся на колесо. Она направлена от земли и создаёт моменты в рычагах, ступичном подшипнике, а также стойках с амортизаторами. В первых двух случаях это будет растяжение, а в последнем — сжатие.

Все эти моменты тщательным образом просчитываются на этапе разработки и создания конструкции.

Естественно для каждой детали предусматривается запас прочности, но выше уже упоминалось, что он постоянно уменьшается из-за повсеместного стремления снизить себестоимость производства.

При изменении расчётного вылета, силы меняют свою величину и направленность, ведь уменьшение вылета расширяет колёсную базу, а увеличение – сужает. Это влечёт смещение рулевой оси и изменение параметров поворота руля, моментов сил и векторов их приложения.

Также данный аспект негативно влияет и на износостойкость покрышек, манёвренность и управляемость транспортным средством. В комплексе же все указанные факторы приводят к тому, что подвеска эксплуатируется в режиме, который не был предусмотрен автопроизводителем.

Снижается уровень безопасности вождения, а также резко падает срок службы большинства элементов конструкции.

В заключение скажем следующее. Если новое колесо с вылетом, не совпадающим со штатным, легко садится на ступицу вашего автомобиля – это не повод безбоязненно его использовать. Нельзя сказать, что эксплуатация транспорта в подобном оснащении будет безопасной. Выходом могут стать колёсные проставки, но только если вылет больше штатного, и вы смогли отыскать подходящие проставки, что зачастую весьма проблематично.

Источник: https://wheel-info.ru/vylet-diska.html

Вылет диска (ET, offset)

Многие автовладельцы, даже обладающие серьезным стажем, зачастую не относятся к вылету диска с должным вниманием и считают его незначительным параметром. Их логика проста: вот количество болтовых отверстий, их диаметр и расстояние между ними – это действительно важно.

Всякое отклонение от заводских параметров приведет к тому, что установка диска на ступицу колеса станет невозможной. В то время как вылет диска, немного отличающийся от заявленного производителем, не будет помехой для установки, достаточно лишь приложить небольшое усилие.

Аналогичное мнение можно услышать и от специалистов шинных центров, заявляющих, что вылет диска практически не влияет на управляемость и функционирование колеса и основных узлов подвески. Но так ли это на самом деле?

Определение и формула расчета

Согласно автомобильной терминологии, вылет диска представляет собой расстояние между плоскостью приложения диска к ступице и вертикальной плоскостью симметрии колеса. При маркировке показатель вылета диска обозначают как ET (измеряется в миллиметрах). Определить вылет диска можно и самостоятельно, для этого существует простая формула:

ET= a-b/2

Здесь а – показатель расстояния между плоскостью приложения диска к ступице и внутренней плоскостью диска, а b – его ширина. Даже из простого анализа формулы можно понять, что вылет диска может быть как положительным, так и отрицательным (в некоторых случаях – нулевым). На практике наиболее часто встречаются диски с положительным параметром вылета.

Перед тем как осуществить покупку обращайте внимание на маркировку: ET30 означает положительный вылет диска в 30 миллиметров, а ET-10 – отрицательный в 10 миллиметров.

Следует отметить, что на величину вылета диска не влияют такие параметры, как диаметр и ширина шины. Это означает, что вне зависимости от типа и диаметра используемых шин допустимый вылет дисков для конкретной модели определенной комплектации может быть одинаковым.

Вылет диска в различных комплектациях одной модели

На практике показатель вылета диска для машин одной марки, модели и даже одного года выпуска может сильно различаться. Единственное отличие в указанных авто касается типа используемого двигателя, его мощности и веса. И этим все объясняется, ведь для расчета допустимого вылета диска конструкторы учитывают множество обстоятельств, которые влияют на эксплуатацию подвески.

Каждый двигатель имеет свой вес, что влияет на направление вектора силы к некоторым деталям подвески. В зависимости от вектора силы могут измениться и параметры конструкций, которые обеспечивают безопасность и качество управляемости машиной при езде на большой скорости.

Отклонения от нормы и возможные риски

“Авторитетные” специалисты уверенно заявляют, что допустимое отклонение вылета диска не должно превышать 10–15 миллиметров. Такой вылет диска будет соответствовать рекомендациям производителя для автомобиля определенной марки, модели и комплектации. При этом важно помнить, что отклонение в 10–15 миллиметров является пограничным значением вылета диска, превышение которого может привести к серьезным проблемам.

Как показывает практика, вылет диска с существенным отклонением от заводского требования (20–30 миллиметров и более) – это серьезный риск с точки зрения безопасности. Изменение вектора силы к основным узлам подвески подвергнет их таким нагрузкам, на которые детали просто не рассчитаны.

В результате срок службы элементов подвески значительно сократится, а в самом критичном случае они могут разрушиться даже во время движения.

Это ошибочное мнение.

 У одного и того же автомобиля в комплектации зачастую предусмотрены различные конфигурации колёс, например узкие диски с шинами для зимы в 18″ диаметре будут иметь вылет +62, летние колёса диаметром 20″ с более широкими шинами идут с вылетом +52, а для модификации автомобиля со спортивным стайлингом и расширителями арок диски диаметром 21″ могут иметь вылет +45. Это является лишним подтверждением, что автопроизводитель допускает установку колёс с различным вылетом.  Для гражданских автомобилей лишь в крайних случаях потребуется регулировка развала и схождения колёс.

Отклонение от рекомендуемого значения вылета существенно может сказаться только на спортивных автомобилях, заточенных производителями под трэк, так как все настройки привязаны к параметрам колёс. В таком случае возможно потребуется перенастройка подвески, но опять же для гражданских автомобилей это неактуально.

Также некоторые часто утверждают, что произвольный вылет диска влияет на степень износа подшипников ступицы, возрастают нагрузки на рычаги подвески и значительно повышается риск возникновения серьезных неполадок.

Это снова ошибочное мнение. Подвеска автомобиля страдает от плохих дорог и большой неподрессоренной массы, коррекция вылета в данном случае не несет никакой угрозы для автомобиля. Лучше задумываться о весе и прочности дисков.

На что влияет вылет?

Вылет позволяет отрегулировать расположение колес относительно арок. У большинства новых автомобилей заводские колеса достаточно сильно утоплены вовнутрь, колёса буквально теряются в арках.

Правильно рассчитав допустимую коррекцию вылета, можно “выдвинуть” колеса наружу, ближе к закраине арки, и тем самым добиться законченного внешнего вида. При расчете нового вылета необходимо учитывать размер шины, так как сдвигая диск, мы перемещаем и шину.

 Должны оставаться достаточные зазоры между колесом и подкрылком и другими элементами, расположенными в непосредственной близости от колеса.

Чрезмерное изменение вылета в меньшую сторону (наружу), может негативно сказаться разве что на практичности: вырастает риск повредить диски при парковке вдоль высоких бордюров, кузов автомобиля будет интенсивнее загрязняться, а также в салоне автомобиля может показаться, что увеличился шум в движении. В таком случае рекомендуется установка расширителей арок, или коррекция вылета дисков.

Проставки и адаптеры

Для изменения вылета не всегда требуется приобретать новые диски, допускается использование проставок или адаптеров.

Проставка устанавливается между ступицей и диском, что позволяет выдвинуть колеса наружу, но необходимо учитывать длину болтов или гаек (в зависимости от Вашего автомобиля). Крепежные элементы должны закручиваться на 6,5 витков. Максимально допустимая высота проставки – 15 мм. Более высокие проставки крайне не рекомендуются к эксплуатации, так как потребуют использование слишком длинных болтов, которые могут в последствии разрушится.

Лучше всего, когда в диске предусмотрены ответные отверстия и площадка под проставку, что позволяетт жестко закрепить проставку на самом диске, и исключить риски от вибраций и биений в дальнейшем.

В случае, когда требуется увеличение вылета более, чем на 15 мм, используют адаптеры. Адаптер прикручивают к ступице автомобиля, а диск устанавливают на шпильки, запресованные в сам адаптер. Таким образом можно получиться коррекцию вылета вплоть до 60 мм. Более высокие адаптеры не рекомендуется использовать из-за избыточных нагрузок на конструкцию.

Тем не менее, если есть возможность заказать диски с “идеальным” вылетом для своего автомобиля, лучше не использовать никакие дополнительные аксессуары – это самая удобная и надежная схема установки.

Источник: https://wheelsboutique.moscow/vylet-diska-offset-et/

Что такое вылет колесного диска ET

Какой же владелец не желает придать своему автомобилю оригинальности. С этой целью проводится тюнинг, который может существенно преобразить внешний вид транспортного средства. При этом немалое внимание уделяется подбору колесных дисков.

А здесь всегда хочется отойти от стандартных размеров и установить низкопрофильные колеса, что в последнее время вошло в моду. И не все понимают, что при этом следует знать какие допустимые отклонения вылета диска на вашей модели автомобиля.

Прежде чем срываться в ближайший магазин и проводить тюнинг своего железного коня, следует учесть важные моменты. Стоит учесть, что не каждый продавец готов предоставить профессиональную консультацию, так как перед ним стоит главная задача – продать товар. К счастью, таковыми консультантами являются не все, но вся сложность в том, что никогда не знаешь кто перед тобой. Если магазин проверенный, тогда беспокоится не о чем.

Итак, разберем, что к чему и рассмотрим многие нюансы во избежание лишних трат и несоответствий. К тому же на тему вылета диска ходит немало мифов, что, как известно, к реальности никак не относится.

Вылет диска ET — что это такое

Некоторые считают, что вылет колеса это величина его выступающей части от кузова. На самом деле все не так однозначно.

У любого колесного диска имеется привалочная плоскость, которой он соприкасается со ступицей в ходе установки. Так вот вылет диска – это расстояние от этой плоскости до вертикальной оси диска, делящей его на две симметричные половины. На рисунке ниже это хорошо видно.

Такой параметр как вылет диска (ET) не стоит недооценивать, поскольку он является важной геометрической характеристикой колесного диска. Его величина может оказывать непосредственное влияние на безопасность движения, отчего зависит жизнь водителя, пассажиров и прочих участников дорожного движения.

Кроме того, из-за неправильно подобранного вылета диска узлы подвески преждевременно изнашиваются.

Зачастую водители совершают три главные ошибки при выборе новых колесных дисков:

• ставят превыше всего внешний вид: красивую геометрию, привлекательность, блеск и прочее;
• полностью доверяют консультантам в надежде получить квалифицированную консультацию;
• не берут в учет маркировку.

В результате получают чуть ли не плачевные последствия. А что касается продавцов, следует скептически относиться ко многим рекомендациям, в особенности к советам по приобретению различных проставок. Попробуем этого не допустить и перейдем к следующему важному моменту.

Формула и маркировка

Термин вылет диска обозначается буквами ЕТ от немецкого Einpress Tief (глубина выдавливания). Его формула расчета выглядит следующим образом:

ET=a-b/2

где a – это расстояние между внутренней плоскостью диска и той частью, которая соприкасается со ступицей, b – это ширина диска. Наиболее наглядно можно увидеть на рисунке ниже.

Расчет производится в миллиметрах. В некоторых случаях вместо букв ET вылет диска маркируется такими надписями DEPORT или OFFSET. К примеру, могут быть следующие значения: ЕТ0, ЕТ30, ЕТ-15.

Какой бывает

Если произвести несколько расчетов, станет заметно, что этот параметр может быть трех видов:

• положительный;
• нулевой;
• отрицательный.

В первом случае это говорит о том, что вертикальная ось диска удалена на определенное значение от места крепления к ступице. Во втором – означает, что вертикальная ось и привалочная плоскость диска совпадают. Диски с отрицательным вылетом — это когда плоскость крепления к ступице выступает за пределы вертикальной оси диска. На рисунке ниже это хорошо видно.

Из всех видов, положительный вылет диска встречается чаще всего, а отрицательный ET – явление очень редкое. К выбору этой характеристики необходимо подходить серьезно. В противном случае такие колесные диски могут не подходить для вашего автомобиля, что негативно отразится при его эксплуатации.

На что влияет вылет диска

Вылет диска непосредственным образом влияет на колесную базу транспортного средства. При изменении величины вылета диска колесо либо будет уходить вглубь кузова, либо выступать за его пределы. Всем владельцам автомобилей важно знать, что неправильно подобранный вылет может привести к нежелательным последствиям. В частности, может произойти следующее:

• смещение рулевой оси;
• преждевременный износ подшипников;
• ухудшение управляемости;
• преждевременно изнашиваются шины;
• сокращается срок службы подвески.

Производитель строго регламентирует параметр вылета диска ET и крайне не рекомендуется отступать от стандартного значения ни на миллиметр.

что такое вылет ET на дисках:

Каждая модель транспортного средства отличается своими показателями устойчивости и управляемости. Поэтому для каждого автомобиля предусмотрено свое значение вылета. В противном случае при отрицательном вылете колесо будет задевать кузов, а при положительном вылете – соприкасаться с узлами подвески.

Производитель не случайно указывает те или иные значения, так как в этом случае подвеска испытывает допустимый уровень нагрузки. При несоответствии параметра ET на подвеску приходится повышенный уровень нагрузки, что ведет к преждевременному износу шин, шаровых либо всей подвески. А при возникновении критической нагрузки все это может привести к трагическим последствиям.

Какие силы могут действовать на подвеску

А теперь немного теории о том, как сила может действовать на подвеску. Если рассматривать каждую силу на отдельно взятый элемент всей подвески – можно написать том, равный по объему произведению Л.Толстого «Война и мир». Поэтому для понимания ограничимся подвеской МакФерсона.

В соответствии с третьим законом Ньютона вся масса автомобиля распределяется на все 4 колеса. При этом направление силы, действующей на каждое колесо, идет от дорожного полотна. Точка приложения этой силы приходится на центр пятна соприкосновения колеса с дорогой. Если принять во внимание исправное состояние подвески, то через этот центр будет проходить вертикальная ось колеса. К ней же направлена ось амортизаторной стойки.

Исходя из конструкции подвески, сила воздействует на подшипник ступицы, рычаг, рулевые шарниры (растяжение), а также амортизатор (сжатие). Все это учитывается конструкторами на стадии разработки элементов подвески.

При этом изготовителем закладывается некоторое значение запаса прочности. Но здесь есть один нюанс: увеличенное значение запаса приводит к повышению стоимости изготовления всей подвески. Поэтому часто запас делается компромиссным.

Вылет диска как раз «регламентирует» расстояние от вертикальной оси колеса до ступицы. Со смещением этой оси также изменяется положение рулевой оси, в результате чего сила меняет свой вектор.

Руль при этом вращается уже не так, то есть маневры совершать теперь заметно труднее. К тому же резина изнашивается неравномерно. В результате подвеска работает в режиме, который не предусмотрен заводом-изготовителем. Вследствие чего узлы подвески быстрее выходят из строя.

Как сделать правильный выбор дисков

Теперь понятно, что изменение вылета диска ET даже на 5 мм ведет к нежелательным последствиям. Поэтому подбор колесных дисков следует вести с учетом рекомендаций производителя транспортного средства — в том числе и величины вылета.

Откуда разные детали для одинаковых автомобилей

Довольно часто бывают ситуации, когда к двум автомобилям, которые отличаются только типом двигателя, приобретаются разные запасные части подвески. Чем это можно объяснить?

Все дело в том, что конструкторами, в ходе проектирования автомобилей, просчитывается большое количество параметров. Исходя из конструкции транспортного средства, составляются те или иные требования для отдельно взятых узлов.

А так как разные двигатели различаются по весу, то и нагрузка, в данном случае на подвеску тоже будет различаться.

Раньше производители закладывали в узлы и агрегаты большой запас прочности. К большому сожалению, в современном автомобилестроении большое внимание уделяется снижению стоимости производства.

По этой причине запас прочности становится меньше. Теперь почти не найти универсальной запчасти и в продажу поступают разные узлы и элементы одной и той же марки автомобиля, но с разными параметрами.

То же самое можно сказать и про вылет дисков. Если раньше этот параметр можно было не учитывать, то в настоящее время это не допустимо.

Непростой выбор

Современная автомобильная промышленность производит большое количество автомобилей. По этой причине изобилия моделей становится очень трудно подобрать колесные диски нужного типа и в соответствии с рекомендациями изготовителя автомобиля. Зачастую владельцам приходится выбирать между красотой, качеством и безопасностью.

Большинство продавцов могут уверить, что небольшое отклонение +/- 5 мм не окажет сильного влияния на эксплуатацию автомобиля. Иногда на деле это так и оказываться, но есть ряд моделей, для которых и это отступление критично. Поэтому соблюдение рекомендации производителей позволит избежать проблем с подвеской.

Проставки как альтернативное решение

Но не все так плохо как может показаться, так как есть решение – это колесные проставки. Производятся они в виде плоских металлических блинов, а устанавливаются между ступицей и диском. То есть теперь можно не беспокоиться, если был приобретен комплект колес с необходимыми параметрами, но с вылетом отличным от стандартного значения. Положение исправят проставки необходимой толщины.

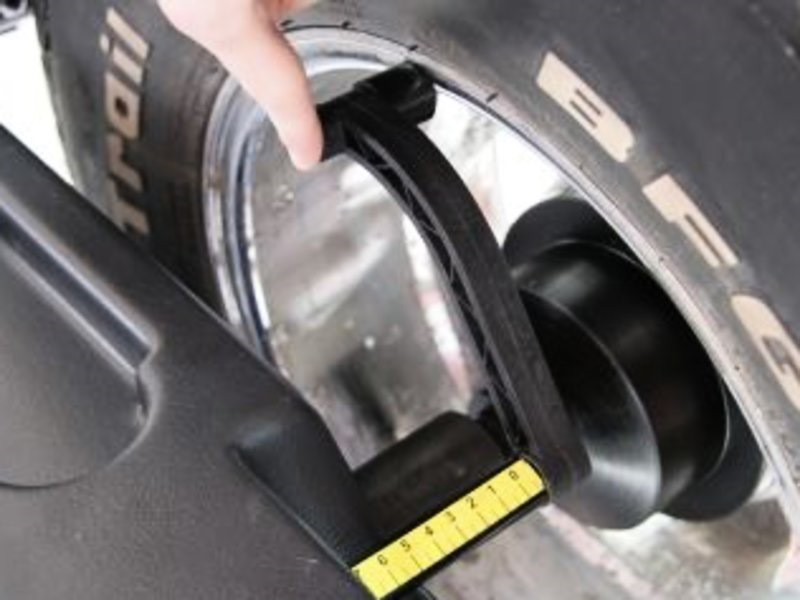

как измерить вылет диска:

Помимо этого проставки могут быть полезны при несовпадении количества или положения отверстий под крепежные болты. Некоторые автолюбители используют их чтобы расширить колесную базу.

Проставки могут быть разного типа:

• тонкими;
• средними;
• толстыми;
• сверхтолстыми.

Тонкие элементы (3-10 мм) подходят, когда колесо слегка задевает узлы подвески. Средние имеют толщину 12-20 мм и могут быть с дополнительным центровочным отверстием. Толстые проставки отличаются толщиной 20-30 мм и помогают компенсировать отрицательный вылет. Сверхтолстые детали в толщину 30-40 мм. Они актуальны для проведения тюнинга внедорожника.

Исходя из этого можно выделить главные задачи, которые решаются с использованием колесных проставок:

• исправление вылета до рекомендуемого значения;
• оптимальное решение в случае несовпадения отверстий под болты;
• для расширения или сужения колесной базы, путем изменения значения вылета в ту либо иную сторону.

При необходимости использовать проставки, следует выбирать изделия только высокого качества. В противном случае отдельные узлы либо вся подвеска преждевременно выйдут из строя. Это в лучшем случае, а в худшем не исключен риск аварийной ситуации, что может привести к разным последствиям.

Выводы

Зная на что влияет вылет диска, стоит много раз подумать, прежде чем проводить различные манипуляции с этим параметром. Стоит взять себе за правило, что не любой колесный диск, который подходит по установке на ступицу, в полной мере годен для вашего автомобиля.

Конечно, хочется иногда поразить окружающих видом своих колес. Только эти изменения требуют существенного переоборудования всей подвески, включая тормозную систему и амортизаторы.

Естественно, это подразумевает большие траты, но такова плата за красоту. При недостатке средств достаточно использовать колесные диски со стандартными значениями вылета ET, рекомендованными производителем ТС, и каждая поездка будет комфортной и безопасной.

Не все автовладельцы знают как хранить резину без дисков до следующего сезона.

Перед покупкой с рук желательно пробить машину по ВИН-коду.

Источник: https://voditeliauto.ru/poleznaya-informaciya/kolesa/vylet-diska-et.html

Вылет колесного диска – все, что нужно знать

С колесными дисками получается очень интересная штука. Спросите автовладельцев, диски с какими параметрами стоят на их авто и получите необычные результаты.

Даже самые далекие от матчасти и технических нюансов автомобилисты знают какой диаметр дисков на его машине, очень многие назовут количество болтов крепления и расстояние между болтами, а вот ответить про такой параметр как вылет диска смогут немногие. Но между тем это такой же важный нюанс как размер, разболтовка и диаметр центрального отверстия.

Просто если не совпадают эти три параметра, то диск на машину вообще нельзя поставить, а вот ошибка в вылете коварна – диск станет без проблем, вот только проблемы начнутся в процессе эксплуатации.

Легкосплавный диск

Что такое вылет диска

У параметра «вылет диска» есть сложные объяснения, но если говорить по-простому, то это соотношение центральной оси диска и места крепления диска к ступице.

Если диск крепится в самой своей середине, то вылет равен нулю, если крепление расположено ближе к внешней стороне диска (а большая часть диска как бы спрятана в сам автомобиль), такой вылет считается положительным, а если крепление расположено ближе к внутренней стороне диска (большая часть диска выступает наружу), то вылет считается отрицательным. Многие наверняка видели «тюнингованные» машины, у которых диски сильно выпирают из кузова, так вот у них как раз диски с отрицательным вылетом.

Вылет диска

Вылет измеряется в миллиметрах, в маркировках дисков он обозначается аббревиатурой ET, посмотрите, что написано в спецификации дисков на вашу машину, так вы узнаете диски с каким вылетом нужно устанавливать на ваш автомобиль.

Зачем менять вылет

Казалось бы, все просто – есть предписанное заводом значение, его и ставим, однако случаи установки колес с нештатным вылетом довольно распространены. В целом, их можно разделить на две группы – сознательное изменение параметров и покупка не тех дисков.

Обозначение параметров диска

При сознательном изменении вылета дисков обычно преследуется три возможные цели – изменение внешнего вида, придание машине индивидуальности и выразительности, установка более широкой резины, которая со штатным вылетом цепляла бы за элементы подвески, увеличение ширины колеи автомобиля для улучшения устойчивости и снижения риска опрокидывания. Даже если абстрагироваться от внешнего вида, то найти плюсы от дисков с большим вылетом можно, но только в случае если владелец четко представляет, что он делает и осознает риски, которые при этом неминуемо появляются.

Хуже, когда диски с другим вылетом покупаются ошибочно. Такие случаи, увы, нередки.

«Виной» тому распространенное мнение, что небольшое отклонение от штатного вылета никак не влияет на автомобиль и подвеску, поэтому смело можно покупать диски с вылетом на 5-10 миллиметров больше или меньше штатного.

Увы, такую точку зрения часто поддерживают и консультанты в шинных сервисах, которым нужно выполнять план продаж, а вылет может стать преградой на пути покупки клиентом дисков. Усугубляет ситуацию и факт, который мы уже приводили выше – далеко не все автомобилисты знают вылет у своих колес.

Отрицательный вылет колес

Риски при использовании дисков с другим вылетом

Сразу возникает вопрос – если с помощью подбора вылета дисков можно изменить характеристики автомобиля, то почему бы этим не воспользоваться. Увы, от этой процедуры есть не только плюсы, но и минусы, причем последние очень существенны. Основной нюанс в том, что при проектировании подвески инженеры исходят из колес с определенным вылетом.

Именно на них рассчитываются параметры элементов, прикидывается прочность, надежность и ресурс. Вылет дисков работает в единой связке с выбором амортизаторов, пружин, развала, кастора и других параметров. Меняя один показатель, владелец машины разрушает всю задумку конструкторов, лишает машину баланса, и неизвестно чем это может обернуться.

При проектировании даже самого бюджетного автомобиля проводится огромное количество испытаний и расчетов, а владелец ставит диски «на глазок».

Некоторые пагубные изменения довольно очевидны. Изменение вылета смещает рулевую ось и предельные углы поворота колес, от этого почти наверняка в худшую сторону изменится радиус разворота, другой станет реакция на руль, может ухудшиться управляемость.

А, кроме того, распределение и направление нагрузок в подвеске будет уже не таким, как планировалось, а значит какие-то элементы будут работать в более сложном режиме и сломаются раньше чем с «нужными» дисками. Обычно изменение вылета пагубно влияет на ресурс ступичных подшипников, но тут сложно предугадать, под ударом могут оказаться и другие элементы.

Не случайно при использовании нештатных колес машина снимается с гарантии по подвеске, это полностью справедливо.

Toyota Camry XV40 на нестандартных дисками с шинами 225/30/R20

Еще одним побочным явлением использования нестандартного вылета становится повышенный износ шин, причем зачастую очень неравномерный. Развалом это вылечить не получается.

Замена колес считается самым простым тюнингом, потому что проста и не требует больших финансовых затрат. Однако все эксперименты с колесами должны проходить в рамках допусков производителя, а они обычно очень невелики, например, менять вылет ни одна автокомпания не разрешает, и не без причины. Колесный диск с другим вылетом, даже отличающимся вроде не очень сильно, меняет параметры подвески.

Это грозит ухудшением управляемости и ускоренным износом подвески. Стоит ли оно того, чтобы добиться внешнего эффекта и привлечь внимание? Как нам кажется – нет. Если где и разумно использовать колеса с другим вылетом, то только на специализированных спортивных и джиперских автомобилях, которые мало ездят по дорогам общего пользования, и только опытными тюнингаторами, которые знают, что делают.

Тюнингованный внедорожник Jeep Wrangler на нестандартных колесах

Источник: https://avtoexperts.ru/article/vy-let-kolesnogo-diska-vse-chto-nuzhno-znat/

Вылет диска: что такое ET и на что он влияет, в чем разница вылета 35 и 45

Довольно часто владельцы авто ставят новые колёсные диски, и многие делают это не из-за поломки или износа предыдущих изделий, а в целях улучшения внешнего облика своего «железного коня».

Так, приобретая новое колесо, автолюбители всегда смотрят не его сверловку, то есть диаметр посадочного отверстия на ступицу, разболтовку или количество и длину шпилек, на которые устанавливается это колесо, однако мало кто обращает внимание на вылет изделия (ЕТ), а это очень важный показатель для нормальной эксплуатации колеса на конкретной модели авто.

Что такое ЕТ на колесных дисках? Этот вопрос задают многие автолюбители, особенно те, кто приобрели свои автомобили сравнительно недавно и до сегодняшнего дня никогда не сталкивались с проблемой замены колёс на них.

Геометрические характеристики колёсного диска

Вылет диска: что это такое

Вылет диска, или показатель ET — это такой размерные параметр, который указывается на ободе изделия, вне зависимости от его радиальности или материала изготовления (штампованный, литой или кованый), и обозначает расстояние от привалочной плоскости колеса до точки крепления к ступице. Данная размерность, как правило, устанавливается заводом-изготовителем авто.

Прежде всего, колесо должно полностью скрываться под колёсной аркой, а именно показатель ЕТ регулирует его положение — чем он больше, тем колесо сильнее утоплено под крыло; чем меньше, тем диск заметнее выступает за габариты кузова.

Вылет ЕТ на дисках: что это и как он влияет на подвеску и прочие детали в автомобиле? В зависимости от вылета колеса по-разному распределяется нагрузка на ступицу и изгибающий момент, приложенные относительно неё на основание подвески.

Таким образом, каждый автомобильный концерн диктует предел прочности для своих деталей, от которого зависит диапазон вылетов колеса.

Некоторые автомобили, особенно если речь идёт о внедорожниках и спорткарах, комплектуются дополнительными пластиковыми брызговиками, от которых зависит вылет колёсного диска, который в таких случаях может быть нулевым или даже отрицательным, что придаёт «железному коню» очень эффектный вид.

Вылет ЕТ на примере 3 показателей Перед приобретением колёсного диска водителю необходимо ознакомиться с руководством по эксплуатации своего авто либо изучить подробную информацию на многочисленных интернет-ресурсах, чтобы сделать правильный выбор и потом не сожалеть о нём.

ET на дисках — что это означает и как рассчитывается

Обозначение в виде двух букв латинского алфавита ЕТ не случайно, так как данная величина является международной и определяется по следующей формуле и выражается в мм, вне зависимости от страны производителя диска:

Вам это будет интересно  Что такое разболтовка дисков

ЕТ = Х – Y/2,

Где Х — это расстояние от наружной привалочной плоскости диска до его внутренней грани со стороны крепления к ступице или тот размер, который определяется путём измерения от боковой грани колеса по бортам до его решётки.

Y — это общая ширина изделия по ободу.

В качестве маркировки производители колёс, как правило, прописывают данную величину как ЕТ20, ЕТ35, ЕТ42 и т. д., и любой профессионал всегда может прочитать её и дать определение этим значениям.Диск с отрицательным вылетом

Как определить допустимое отклонение ЕТ для диска

Как правило, каждый автопроизводитель диктует свои допустимые отклонения по вылету диска, и они зависят только от конструкции рамы, подвески, суппортов, колёсных арок и других элементов транспортного средства. Это означает, что для каждого суппорта автомобиля существует некий показатель совместимости различных размеров, выражаемого в диапазоне от минимума до максимума ЕТ в миллиметрах.

Так, ниже приведены показатели допустимых отклонений для 35 наиболее популярных в России моделей авто:

№ пп	Модель и модификация авто	Диапазоны вылетов, ЕТ, мм
1	Audi A4	35
2	Audi A6	35
3	Audi Q7	53
4	BMW 3	15-25
5	BMW 5	18-20
6	BMW X5	40-45
7	Citroen Evasion	28-30
8	Citroen Xantia	15-22
9	Daewoo Nexia	38-42
10	Daewoo Matiz	38
11	Dodge Caliber	35-40
12	Fiat Bravo	31-32
13	Ford Focus	35-38
14	Ford Mondeo	35-42
15	Ford Explorer	0-3
16	Honda Civic	35-38
17	Honda Jazz	35-38
18	Honda CRV	40-45
19	Hyundai Accent	35-38
20	Hyundai Sonata	35-38
21	Kia Ceed	38-42
22	Kia Sportage	0-3
23	MercedesBenz A-Klasse	45-50
24	MercedesBenz E-Klasse	48-54
25	MercedesBenz ML-Klasse	46-60
26	Mitsubishi Lancer	35-42
27	Mitsubishi Pajero	от -25 до -15
28	Nissan Almera	35-42
29	Nissan Maxima	35-42
30	Nissan Patrol	от -25 до -15
31	Toyota Corolla	35-38
32	Toyota Camry	35-38
33	Toyota Land Cruiser 200	от -15 до 3
34	Volkswagen Golf	35-40
35	Volkswagen Tiguan	20-32

Что касается российских ВАЗов, то эти автомобили универсальны за исключением культовой «Нивы». Так, размерность ЕТ на данные модели авто преимущественно составляет 35-38 мм, что также соответствует многим показателям ведущих мировых автоконцернов.

Вам это будет интересно  О дисках для авто ВАЗ 2110Измеряемые показатели для расчёта вылета

Из данной таблицы видно, что отрицательный вылет — это привычные параметры лишь для полноразмерных внедорожников, и чем он меньше, тем сильнее торчат на них колёса, однако это придаёт им дополнительную устойчивость на очень сложных участках плохих дорог, пластиковые накладки по периметру колёсных арок нередко идут в базовой комплектации. Кроме того, на этих марках авто стоит усиленная подвеска, разболтовка минимум 5х115, что лучше, чем на легковых автомобилях, воспринимает изгибающий момент.

Какие проблемы могут возникнуть из-за неправильного подбора дисков

Показатель ЕТ важен, так как расчётный изгибающий момент на подвеску в недорогих авто может быть превышен, что приведёт к выходу системы из строя и её деформациям. Это означает необходимость крупного и дорогостоящего ремонта, на который готов далеко не каждый водитель.

Опасность неправильного подбора данной размерности особенно актуальна при эксплуатации дорогих современных автомобилей. Так, положение транспортного средства на дороге тщательно контролируется бортовым компьютером и различными датчиками.

Если спускает шина, водителю поступает сигнал о потере давления, при резком нажатии на педаль тормоза колёса не блокируются, так как срабатывает ABS.

То же можно сказать и о стабилизаторе курсовой устойчивости, который контролирует положение автомобиля на дороге и прямолинейность его хода, а также препятствует заносам на дороге, попеременно блокируя то или иное колесо. В данный компьютер, как правило, инженеры заводят определённые показатели размерности колёсных дисков — ЕТ, а как конечный результат — величины изгибающих моментов.

Измерение валета дискаЕсли автолюбитель не будет следовать указаниям производителя и неправильно определит размер ЕТ для дисков на своё авто, то датчики могут сбиться, из-за чего система может дать команду для блокировки колёс в совершенно неподходящий момент, и, как следствие, участник дорожного движения попадёт в аварию, не справившись с управлением.

Как правильно замерить вылет диска ЕТ

Что такое ET на дисках и как его правильно измерить, если обстоятельства складываются таким образом, что иной возможности определить этот показатель просто нет? Достаточно часто изношенные или повреждённые колёсные диски не дают возможности правильно прочитать маркировку на их поверхности, и в этом случае владельцам ТС приходится прибегать к их замерам.

Чтобы подобрать нужный колёсный диск взамен изделия, отслужившего свой срок, необходимо определить показатель ЕТ на старом колесе, проделав следующие шаги:

• Если диск установлен на автомобиле, его нужно снять при помощи баллонного ключа или специального накидного инструмента для снятия секреток, если таковые были использованы при монтаже колеса на ступицу. Перед тем как вести демонтаж, необходимо поднять автомобиль при помощи домкрата так, чтобы колесо могло свободно вращаться в висячем положении.
• Необходимо измерить на диске тыловой отступ, а для этого нужно сначала аккуратно положить диск на ровную поверхность наружной стороной вниз.
• Та сторона диска, которая крепится к ступице, оказывается сверху, и на неё нужно положить деревянную измерительную рейку, по длине соответствующую диаметру колеса. Соответственно, весь инструмент целиком должен находиться именно на стальных бортах колеса, а не на резине, в противном случае вынос будет определён некорректно, что приведёт к ошибкам при покупке колеса.
• При помощи рулетки или линейки измеряется промежуток от привалочной плоскости диска до края деревянного изделия. Результат записывается в миллиметрах.
• Процедуру нужно повторить, перевернув диск наружной стороной вверх, и в итоге у владельца авто будут записаны уже 2 показателя — фронтальный и тыльный вылеты, из которых складывается общий показатель ЕТ посредством простых вычислений.

Также можно замерить и общую ширину обода, чтобы получить значение по формуле ET = X – Y/2.

При описанном измерении автолюбителю доступна формула ЕТ = (А + В)/2 – В, где А — первое измерение — величина отступа с тыльной стороны, В — тот же показатель, но с фронтальной части.

Вам это будет интересно  О литых колесных дисках R14Измерение валета диска

Колёса с нулевым вылетом

Таким образом, для измерения вылета, вне зависимости от того, есть ли возможность прочитать маркировку на диске или нет, автолюбитель может использовать самые простые приёмы и получить достаточно точный результат.

Конкретный пример: первый замер показал значение А = 143 мм, В = 43 мм. Суммарное значение ЕТ = (А + В) / 2 – В = (143 + 43) / 2 – 43 = 186 / 2 – 43 = 93 – 43 = 50 мм. Соответственно, отталкиваясь именно от этого показателя, владелец транспортного средства и должен выбирать интересующие его диски в магазине.

Все показатели размерности ЕТ прописаны в руководстве по эксплуатации конкретного автомобиля, причём нередко сразу в 2 вариантах.

Так, владелец «железного коня» может увидеть, диски каких параметров ставятся на авто в заводских условиях, и что именно предлагается производителем в качестве аналогов.

Конечно, в подобных таблицах показатель ЕТ будет присутствовать в обязательном порядке, и выходить за предлагаемые диапазоны размерностей, как правило, инженеры не рекомендуют и совершенно точно снимают с себя всякие гарантийные обязательства в случае поломки подвески или иных деталей.

Источник: https://kolesa.guru/diski/vylet.html

Как измерить колесо на предмет правильного тормозного зазора | Гоночные Технологии

[ИНСТРУКЦИЯ ПО ПЕЧАТИ]

ВАЖНО : Перед покупкой тормозной системы Brembo Performance или Racing Brake необходимо всегда подтверждать, что колеса автомобиля имеют достаточный зазор, независимо от размера колес.

Эти чертежи САПР представляют собой зазор оригинальной тормозной системы (слева) по сравнению с системой GT с недостаточным зазором (в центре) и системой с надлежащим зазором (справа).

Тормозные системы Brembo Performance всегда рассчитаны на максимальную посадку колес. Однако для соответствия параметрам производительности, определенным инженерами Brembo, часто требуются более крупные компоненты, поэтому может потребоваться использовать проставку для колеса или перейти на послепродажное колесо с достаточным зазором. Существует ряд переменных, которые могут повлиять на зазор колеса, включая диаметр колеса, вылет колеса и конструкцию колеса.

Чтобы определить, имеет ли колесо достаточный зазор, следуйте приведенным ниже инструкциям или загрузите копию этих инструкций для печати, щелкнув здесь.

ПЕЧАТЬ ШАБЛОНА

• ШАГ 1: Найдите приложение для вашего автомобиля (поиск по году / марке / модели) на сайте www.racetechnologies.com.
• ШАГ 2: Выберите желаемую тормозную систему.
• ШАГ 3: Загрузите или откройте PDF-документ, указанный в разделе «Информация о колесном зазоре».
  Примечание. Все системы Brembo GT / GT-R имеют соответствующую диаграмму зазора между колесами (поперечное сечение тормозного профиля).
• ШАГ 4: Распечатайте документ, но убедитесь, что вы печатаете в полном масштабе (1: 1 или в размере 100%).В правом нижнем углу страницы есть линейка для сравнения.
• ШАГ 5: Вырежьте форму шаблона, чтобы включить суппорт, раструб и диск.
• Необязательно: Вы можете подкрепить вырез куском картона или пенопласта, чтобы убедиться, что шаблон достаточно крепкий, чтобы правильно измерить зазор вашего колеса.

ИЗМЕРЕНИЕ КОЛЕСА

• ШАГ 1: Снимите колесо.
• ШАГ 2: Осторожно положите колесо на лицевую сторону и измерьте размеры A / B / C с помощью линейки или создайте шаблон из диаграммы зазоров.
• ШАГ 3: Если в качестве шаблона используется диаграмма зазоров, прикрепленная к бирке, обязательно дважды проверьте, сохраняет ли шаблон фактические размеры из исходной диаграммы.
• ШАГ 4: Оставьте 3 мм во всех направлениях от суппорта до колеса.
• ШАГ 5: Если суппорт касается внутренних спиц колеса, можно использовать проставку колеса, чтобы отодвинуть колесо от суппорта.При использовании проставок мы рекомендуем рассматривать только высококачественные проставки с центром в ступице (и более длинные колесные болты / проушины при необходимости). Также важно подтвердить, что более широкая колея позволит шине выходить за пределы крыльев во всех положениях.

ПРИМЕР НИЖЕ

• В нашем примере мы используем деталь № 1n1.9003A.

Номер комплекта показан в правом нижнем углу, и все размеры указаны в миллиметрах. Диаграммы показаны в полном масштабе, но после того, как они будут распечатаны, эти измерения необходимо подтвердить перед использованием.Мы раскрасили чертеж в САПР, чтобы облегчить понимание поперечного сечения тормозного узла. Красная область представляет собой повернутый профиль штангенциркуля, темно-серая область — колокол, а серебряная область — диск.

Размер A составляет 34,9 мм Размер B составляет 134 мм Размер C составляет 220,7 мм

В этом примере на диаграмме зазора центр колеса отмечен желтым маркером.Если повернуть предыдущую диаграмму и вставить ее в колесо, она будет выглядеть, как на диаграмме выше, на которой есть вырезание колеса. Та же самая желтая линия представлена ​​пунктирной линией ниже. На рисунке выше изображена система GT в разрезе на лицевой стороне колеса.

Диаграммы показаны в полном масштабе, но после того, как они будут напечатаны, эти измерения необходимо подтвердить перед использованием.

Поместите вырез внутри колесной арки.Если вырез слишком хлипкий, вам может потребоваться приклеить его к куску картона, чтобы помочь правильно измерить расстояние между тормозами и колесами.

Оставьте 3 мм во всех направлениях от суппорта до колеса. Примечание: изображения и выделенные области предназначены для приблизительной иллюстрации учебника.

Все системы Brembo Performance упаковываются по индивидуальному заказу, поэтому они не могут быть возвращены из-за подгонки колес, поэтому очень важно проверить установку тормозов и колес перед размещением заказа.

Советы и рекомендации по измерению диска

Измерение существующего диска для автоспорта может быть непростым делом, однако с правильными базовыми инструментами это действительно довольно просто.

Перед тем, как разбирать диск, важно иметь подходящие инструменты и место на рабочем столе. Вам понадобится плоский стол, рулетка и штангенциркуль с цифровым нониусом. Они доступны в Интернете или в любом хозяйственном магазине. Мы используем цифровые верньеры, поскольку они дают более точные показания, однако диаметр диска можно измерить с помощью рулетки, так как большинство дисков измеряются в дюймах или целых миллиметрах.

При измерении использованного диска важно остерегаться существующего износа диска. Диск размером 32 мм на самом деле мог иметь размер 34 мм. Обращайте внимание на характерные признаки, такие как губы на внутреннем и внешнем краях диска.

Измерение заводского диска

Заводские диски, как правило, представляют собой цельную конструкцию, что упрощает измерения. Выполните следующие действия:

1. После снятия диска с автомобиля начните с измерения деталей ступицы, включая диаметр ступицы, PCD колеса и фиксирующую PCD.PCD колеса относится к рисунку шпильки колес. Крепление PCD относится к креплению тормозного диска к ступице. Некоторые автомобили не имеют фиксирующего PCD, поэтому на них можно не обращать внимания. Рекомендуется сфотографировать заводскую установку тормозов в полностью собранном виде, а также фотографии ступицы и диска по отдельности, чтобы убедиться в правильности установки.
2. После того, как диск был удален, поместите его на рабочий стол и убедитесь, что диск стоит ровно и ровно. Убедитесь, что все поверхности чистые и не содержат загрязнений.Измерьте все основные размеры и запишите все детали, которые могут потребоваться для изготовления. Тип крепления обычно представляет собой цековку или отверстие с потайной головкой. Пожалуйста, убедитесь, что для этих областей даны подробные измерения.
3. Измерьте общий диаметр диска, а также его толщину и общую высоту. Переверните диск и измерьте общую высоту в нескольких точках для обеспечения точности.
4. Толщина фланца, толщина диска и общая высота позволяют нам моделировать раструбы с правильным смещением, поэтому важно, чтобы эти измерения давались с 0.Точность 1 мм. Обратите внимание, что износ диска может быть фактором.
5. Количество лопастей и воздушный зазор не критичны, поскольку мы поможем вам выбрать правильный воздушный зазор и количество лопастей для вашего применения.
6. Если на диске есть какие-либо обычные особенности, запишите их. Чем больше деталей предоставлено, тем лучше.

Измерение плоского диска

Плоский диск для автоспорта может иметь гораздо больше мелких деталей, чем заводской диск, поэтому очень важно проводить точные измерения.

1. После того, как диск был удален, поместите его на рабочий стол и убедитесь, что диск стоит ровно и ровно.Убедитесь, что все поверхности чистые и не содержат загрязнений.
2. Все ключевые измерения, кроме наружного диаметра, следует измерять с помощью штангенциркуля.
3. Если крепление PCD является плавающим, укажите его основные размеры в примечаниях. Могут быть разные типы плавающих устройств, поэтому важно, чтобы эти измерения были правильными. Фотографии диска, прилагаемые к форме, позволят нам связаться с вами по любым вопросам.
4. Некоторые плоские диски имеют внутреннюю или внешнюю ступеньку для крепления PCD.Обычно они составляют от 0,25 до 2 мм. Пожалуйста, предоставьте фотографии, а также измерения.
5. Измерение PCD диска выполняется просто. Используя штангенциркуль, измерьте расстояние от внешнего края одного отверстия до внешнего края противоположного отверстия. Затем измерьте диаметр крепежного отверстия. Сделайте первое измерение и минус второе измерение. Например, если первое измерение в поперечном направлении составляет 212,4 мм, а диаметр отверстия — 6,4 мм, тогда ваш PCD будет 212,4-6.4 = 206,0 мм

Измерение существующего колокола

Измерение колокола простое и использует комбинацию измерений, сделанных выше. Это может быть сложно, если колокол — это плавающий колокол. Главный совет здесь — измерить PCD диска, на котором оторвался раструб (см. Пункт 5 при измерении плоского диска). Также потребуются данные о вашей шпульке. Использование заводских наконечников для дисков, перечисленных выше в качестве руководства, и предоставление фотографий обеспечат первоочередное производство колокола.

Что такое смещение колеса?

Технически смещение колеса — это измерение расстояния от центральной линии колеса до монтажной поверхности ступицы, которая касается ротора. Он измеряется в миллиметрах и может быть положительным, отрицательным или нулевым. Когда вы используете стандартные колеса, смещение колеса не имеет значения. Однако, когда вы хотите переодеться в новый комплект колес, это становится очень важным фактором.

Многие люди покупают новые колеса на основе дизайна и рисунка шипов, не учитывая технических особенностей установки, т.е.е. как колеса сидят в колодцах при навешивании. Правильный вылет колес гарантирует, что ваш новый комплект колес имеет достаточный зазор и не имеет точек трения с тормозами, подвесками, бамперами, крыльями или брызговиками. Любой просчет снижает безопасность вашего вождения и может вызвать такие проблемы, как затрудненное торможение или снижение устойчивости автомобиля.

Типы вылета колес

Положительное смещение также известно как монтаж за пределами центральной линии. С точки зрения непрофессионала, колеса во время положительного вылета установлены слишком глубоко в кузов автомобиля.Слишком большое положительное смещение может увеличить вероятность трения колеса о детали внутренних тормозов или подвески. Это делает автомобиль нестабильным при движении на высокой скорости и может привести к разрыву шин.

Отрицательное смещение происходит, когда колесо устанавливается на внутренней стороне центральной линии. Это когда колесо находится слишком далеко от кузова автомобиля. Слишком малое отрицательное смещение может привести к истиранию шин о крылья.

Смещение нуля происходит, когда положение монтажной площадки совмещено с положением центральной линии.

Что такое Wheel Backspace?

Хотя довольно часто это измерение путают с вылетом колеса, они разные. В то время как смещение колеса — это расстояние от центральной линии колеса до установочной ступицы, обратное расстояние — это расстояние между внутренним фланцем колеса и монтажной пластиной. Другими словами, отступ определяется как «ширина колеса плюс вылет колеса».

Обратный интервал становится важным фактором при замене колес, когда новые приобретения шире старых.Это повлечет за собой корректировку смещения, чтобы компенсировать более широкий обхват нового колеса.

Где на колесе выбито смещение?

Вы можете найти смещение, выгравированное на колесе, как часть разметки колеса с размером в миллиметрах. Обычно он расположен на задней части спиц, штампуется на стволе или отливается в лицевую часть или снаружи ствола.

• Всегда помните общепринятое название вылета колеса — ET. Это сокращение от немецкого слова, которое означает «глубина печати».«Большинство штампов на колесах используют индикатор ET, но некоторые производители используют его в качестве префикса. Например,« IS. ET50 = IS5 ».
• Неправильная маркировка — распространенная проблема смещения колес. Часто неверное истолкование также происходит, когда люди не знают, в чем разница между отрицательными и положительными смещениями. В случае сомнений всегда уточняйте у специалиста по продажам или попросите показать штамп или изображение маркировки.
• Обратитесь к руководству по эксплуатации вашего автомобиля на предмет «Руководства по шинам» для конкретного года выпуска автомобиля, в котором будет указано смещение по умолчанию для стандартных шин.
• Если нет индикации смещения на колесе и вы не можете получить его где-либо еще, лучше всего измерить смещение самостоятельно (см. Ниже).

Как измерить и рассчитать вылет колеса

Чтобы правильно измерить и рассчитать вылет колеса, выполните следующие действия:

• Приготовьте рулетку, линейку с прямым краем и колесо, желательно без шины.
• Измерьте линейкой с прямой кромкой общую ширину колеса.Всегда следите за тем, чтобы на вашей линейке были указаны миллиметры. Вы также можете использовать стандартную рулетку и преобразовать дюймы в миллиметры (1 дюйм = 25,4 мм).
• Измерьте ширину от внутренней кромки до внутренней кромки колеса. Отнимите 1 дюйм от измерения ширины.
• Разделите указанное выше значение ширины на 2, чтобы получить истинную центральную линию.
• Положите колесо на ровную поверхность, убедившись, что оно не поцарапано и не приподнято.Поместите длинную линейку с прямыми краями по ширине колеса, убедившись, что это абсолютно прямая линия. Поместите вторую линейку на поверхность ступицы колеса и запишите точный числовой результат в миллиметрах. Это также известно как отступ колес. Если это измерение меньше центральной линии, смещение считается отрицательным.

Рекомендации по вылету колеса

• В идеале смещение новых колес не должно превышать 5 миллиметров в любом направлении от старого размера. Слишком большое отрицательное смещение может выдвинуть колесо слишком далеко и придать автомобилю необычный внешний вид. Слишком большое положительное смещение приведет к слишком сильному вдавливанию колеса в подвеску. Это представляет опасность, поскольку снижает производительность и срок службы колеса, а также смежного оборудования.
• Прокладки со смещением — это опция для компенсации слишком большого положительного смещения. Это металлические прокладки с просверленными отверстиями под болты, которые устанавливаются между колесом и ротором.Прокладки отодвигают колесо дальше от подвески. Лучшая рекомендация — установка колес с правильным размером и вылетом. Однако, если вам действительно нужно использовать проставки, убедитесь, что они точно подходят к ступице оси и ступице колеса. Это несущие соединения, поэтому очень важно использовать их правильно.
• Проверьте колеса перед установкой, если вы не уверены в правильности измерения смещения или обратного зазора. Всегда проверяйте переднюю и заднюю оси по отдельности, поскольку они различаются по величине смещения.Таким образом, вы можете быть уверены в правильности посадки шин до их установки. Установленные шины, как правило, не подлежат возврату, если они не имеют заводского дефекта.

Проверка установки колес | Brakes-shop.com

Очень важно проверить автомобиль и его детали, чтобы убедиться, что тормоза подходят.

Тормоза размещаются в очень ограниченном пространстве, а большие тормозные комплекты существуют в местах, которые ранее не были заняты деталями. В отличие от тормозов, аэродинамические элементы, такие как спойлеры и сплиттеры, могут расширяться настолько, насколько позволяют санкционированные правила лиги или хороший вкус.Нет ничего, что физически ограничивало бы размер модификации. Тормоза находятся в пространстве между колесами и ступицей транспортного средства.

С внутренней стороны — детали подвески. Диаметр тормозов не может превышать внутренний диаметр используемого колеса, а внутренние спицы колес ограничивают ширину тормозных суппортов. В этом ограниченном пространстве StopTech производит тормоза, которые больше стандартных тормозов, чтобы обеспечить большую производительность.

Место для суппортов зависит от конструкции колес.Два колеса с одинаковым вылетом, одинаковым диаметром и одинаковой шириной подойдут для двух разных посадок. Тот, который подходит к тормозам, а другой — нет. По этой причине крайне важно использовать шаблоны подгонки колес, чтобы проверить, подходит ли колесо к тормозам для вашего конкретного применения.

Для начала, общее правило состоит в том, что для комплектов StopTech® обычно требуется следующее:

• Ротор 328 мм (12,9 дюйма) — колесо не менее 17 дюймов
• Ротор 332 мм (13.1 «) — минимум 17» колесо
• Ротор 355 мм (14 дюймов) — колесо не менее 18 дюймов
• Ротор 380 мм (15 дюймов) — колесо не менее 19 дюймов

Инструкции по установке колес

Шаг 1

Распечатайте копию чертежа и проверьте размеры по вертикали и горизонтали, чтобы убедиться, что он распечатан в масштабе.
Вырежьте рисунок сразу за пунктирной линией.

Шаг 2

Приклеивание рисунка к более жесткому материалу, например, к манильской папке, упростит использование шаблона.
Закончите резку прямо по пунктирной линии.

Шаг 3

Положите шаблон внутрь колеса, как показано.

Шаг 4

Убедитесь, что край суппорта не касается обода или спицы.
Рекомендуется минимум 2 мм (0,080 дюйма).

Если есть помехи, потребуются другие колеса или проставки. Использование проставки колеса остается на усмотрение владельца транспортного средства. Обычно правильно изготовленная распорка толщиной 2-3 мм не оказывает неблагоприятного воздействия на автомобиль.
Проблемы, которые необходимо решить перед использованием проставки колеса, включают, помимо прочего, зазор крыла, правильную длину болта или шпильки колеса, влияние на управляемость автомобиля и центрирование колеса. За установку колес и использование проставок с нашими крупными модернизированными тормозами отвечает заказчик.

Обратите внимание, что из-за общности характеристик головок, роторов и суппортов для разных приложений таблица подгонки колес, используемая для вашего автомобиля, может быть помечена для другого автомобиля, т.е.е. для задней части Nissan 300ZX используется та же таблица подгонки, что и для задней части Nissan 350Z.
Это не означает, что комплекты одинаковые, только то, что диск и суппорт расположены одинаково относительно монтажной поверхности колеса.

Как понять установку, смещение и правильный размер колес

Обновление, март 2020 г. — Вы держите голову прямо и знаете, что более широкие и легкие колеса всегда будут иметь смысл. Вы также знаете, что есть много фейковых новостей, неправильной информации и просто спекуляций в сети о смещении колес и правильном размере, а также о том, как эти вещи связаны с установкой автомобиля.К счастью для вас, рулетка и математика ничего не стоят, а это значит, что вам стало намного проще выяснить, что подойдет, а что не поместится под вашими крыльями.

Все начинается с простых вещей, таких как общий диаметр и ширина колеса, и заканчивается тем, что вы задаетесь вопросом, будут ли работать его центральное отверстие и вылет, и все это, при правильном расчете, предотвратит перегрузку таких вещей, как шины и крылья. хорошо дружить друг с другом.

Посмотреть все 15 фотоВы уже знаете, что в вашем списке модов есть какие-то диски для вторичного рынка.Потратьте несколько минут, чтобы убедиться, что на какие бы диски вы ни смотрели, ваша машина не будет выглядеть и управлять хуже, чем те, которые у вас уже есть.

That Bolt Pattern, Tho

Количество выступов и рисунок, который они образуют, — это первое, о чем следует подумать, когда задаешься вопросом, может ли колесо работать. Представьте себе круг, проходящий через центр каждого выступа, и вы только что представили его расположение болтов.

Расположение болтов выражается двумя числами, первое из которых является очевидным и представляет количество имеющихся выступов, а второе, которое показывает, насколько далеко эти выступы находятся друг от друга.Внезапно 4×114,3 что-то означает и говорит вам, что колесо не просто имеет четыре выступа, но и расположено на расстоянии 114,3 мм друг от друга.

Просмотреть все 15 фотографий Чтобы определить расположение болтов крепления колеса с пятью проушинами, измерьте расстояние между центром любого выступа и самым дальним краем одного колеса на две точки. Для колес с четырьмя проушинами измерьте расстояние между центральными точками любых двух несмежных проушин.

Центральное отверстие имеет значение — вид

Скорее всего, если вы управляете чем-то таким же старым, как Джастин Бибер, у него есть колеса, центрированные по ступице, что означает, что на ступицах вашего автомобиля есть выдавленные кольца, которые соприкасаются с любыми колесами у тебя есть.Результат — меньшая вибрация и меньшая нагрузка на установочные шпильки колеса.

Fuhgettabout использовать нецентрические колеса, но не мучайте себя из-за желания использовать вторичные колеса с другим центральным отверстием, чем у вашего автомобиля. Большинство послепродажных колес имеют центральное отверстие, как известно изготовителю, больше, чем нужно вашему автомобилю; дешевый набор кольцевых адаптеров, которые надеваются на ступицы и колеса, — это все, что вам нужно, чтобы все исправить.

Посмотреть все 15 фотоВсе современные автомобили имеют какую-то приподнятую кромку на каждой ступице, предназначенную для сцепления с центральными отверстиями колес, поглощая большую часть нагрузки, которая в противном случае передавалась бы на шпильки.

Используйте рулетку или внешний микрометр для измерения центрального отверстия ступицы и рулетку или внутренний микрометр для измерения диаметра колеса. Если номер колеса больше, есть вероятность, что есть кольцевой адаптер, чтобы все это работало.

Посмотреть все 15 фотографий Центровочное отверстие большинства неоригинальных колес больше, чем требуется вашему автомобилю. Здесь можно вставить пластиковое кольцо-переходник, чтобы компенсировать разницу.

Диаметр имеет значение

Конец 1990-х пришел и ушел, а это означает, что вы, вероятно, не пытаетесь втиснуть 19-е в свой хэтчбек Civic, и вы понимаете, что меньшие и легкие колеса почти всегда лучше.Выбирайте диаметр, близкий к тому, который у вас уже есть, и вы можете быть уверены, какие колеса вам подойдут. Слишком сильно уменьшите размер и запланируйте исследование, выживут ли все виды важных вещей, например, тормозные суппорты.

Посмотреть все 15 фото Переход к большему колесу, если вы выберете шину с меньшим соотношением сторон, даст такую ​​же общую высоту. Это называется плюсовым размером, и это искусство увеличения диаметра колеса без изменения общего внешнего диаметра или окружности шин, чтобы не испортить такие важные вещи, как спидометр или систему контроля тяги.

Ширина имеет значение Подробнее

Если вы заботитесь о правильных вещах, то для вас важно попытаться установить более широкое колесо на место. Более широкие диски могут обеспечить лучшую устойчивость и управляемость и даже сделать рулевое управление более коммуникативным. Подобрать их по размеру не так гламурно. Однако, прежде чем вы сможете продолжить и надеть что-нибудь шире, чем то, что у вас есть, вы должны понять смещение.

Последствия неверных измерений — это колеса, которые будут сталкиваться с ударами или тормозными суппортами, крутящим моментом рулевого управления и в целом неаккуратным управлением. Чтобы сделать это правильно, нужно знать первоначальный вылет колес.

Посмотреть все 15 фотографий Большинство производителей колес лепят, штампуют или вытравливают нужную информацию где-нибудь на задней стороне колеса. Обратите внимание, что мы смотрим на колесо диаметром 17 дюймов, шириной 8 дюймов и вылетом 54 миллиметра.

Смещение колеса — это просто расстояние между его средней линией и поверхностью для установки ступицы. Он определяет положение колеса по бокам, ширину колеи, реакцию подвески на его передаточное число и, в случае неправильной эксплуатации, может сделать хороший автомобиль нелепым, а управляемый в остальном управляемый автомобиль — как море. судно.Смещение обычно выражается в миллиметрах и может быть разделено на три категории:

Положительное: Здесь монтажная поверхность ступицы колеса расположена ближе к его внешней стороне. Чем больше число, тем больше масса колеса проталкивается под автомобиль, уменьшая общую ширину колеи. Большинство автомобилей FWD имеют колеса с положительным смещением, что создает отрицательный радиус скребка спереди и влияет на то, насколько хорошо он будет управлять, насколько устойчивым будет, и это первое, что портится, когда дергается с неправильными колесами.

Отрицательный: Колесо со смещением меньше нуля размещает поверхность для крепления ступицы ближе к внутренней стороне, создавая иллюзию, что колесо отодвинуто от автомобиля, и увеличивает ширину колеи. Чем меньше число, тем дальше будет располагаться масса колеса. Многие заднеприводные автомобили имеют колеса с отрицательным вылетом.

Ноль: Здесь поверхность для установки ступицы колеса совпадает с его средней линией в математическом блаженстве.

Если вы рассматриваете значительно более широкие колеса, то есть вероятность, что их вылет нужно уменьшить, чтобы они могли очистить то, что вам нужно.Уменьшение смещения перемещает монтажную поверхность ступицы колеса дальше внутрь, перемещая основную часть колеса дальше наружу. Если вы ничего не меняли, то половина дополнительной ширины колеса упала бы под крыло и, вероятно, помешала бы чему-то, чего не должна.

Посмотреть все 15 фото Получите неправильный вылет, и внезапно шины задевают самые важные вещи, такие как корпуса амортизаторов и накладки крыльев.

Последствия ваших неудачных измерений — колеса, которые будут сталкиваться с ударами или тормозными суппортами, крутящим моментом рулевого управления и в целом неаккуратным управлением.Путь к правильной работе начинается с знания исходного вылета колес.

По словам Эдди Ли из Mackin Industries, чрезмерное отрицательное смещение может стать настоящей проблемой. «Деформация подшипников ступицы, неправильное управление и ходовые качества, трение и шум» — все это побочные эффекты, которые Ли отмечает как последствия слишком большого отклонения от рекомендованного смещения вашего автомобиля. Однако сделайте это правильно, и, по словам Ли, вы улучшите сцепление с дорогой, управляемость и устойчивость на высоких скоростях. «Так же, как когда вы покупаете обувь для себя, — отмечает Ли, — если вы не подберете подходящий размер и подошву для своих ног, это может иметь большое значение.»

Посмотреть все 15 фотографий Вылет колеса, а также его общий диаметр и форма определяют, очистятся ли тормозные суппорты, которые у вас есть.

Знайте, с чем вы работаете

Прежде чем что-то делать, вы должны знать ширину вашего колеса, расстояние между ними и осевую линию. Начните с измерения ширины или просто найдите числа, выбитые где-нибудь на задней части колеса.

Затем положите колесо лицевой стороной вниз на землю, положите линейкой поперек нее и измерьте расстояние между установочной поверхностью ступицы колеса и нижней частью линейки.Вы только что определили отступ. Разделите ширину колеса пополам, и вы выясните его центральную линию. Смещение — это просто отступ назад минус осевая линия, которая в некоторых случаях может быть отрицательным числом.

Посмотреть все 15 фотографий Измерить смещение очень просто. Начните с того, что положите прямую кромку на заднюю часть обода и измерьте расстояние между ее нижним краем и установочной поверхностью ступицы колеса.

После того, как вы узнаете вылет своих оригинальных колес, вы сможете определить, что еще может подойти. Установите колесо обратно на автомобиль и измерьте расстояние между шиной и тем, что может ударить, например, элементом подвески.Имейте в виду, что только половина ширины любого нового колеса, которое вы рассматриваете, должна заполнить это пространство, поэтому у вас может быть больше места, чем вы думаете.

Если у вас нет лишнего места, подумайте об уменьшении смещения, чтобы отодвинуть колесо от подвески. Другими словами, допустим, у вас есть зазор в дюйм между колесом или шиной и, скажем, верхним рычагом управления. Нужно колесо на 2 дюйма шире, чтобы удариться о эту руку. Прежде чем что-либо доработать, знайте, что не все шины одинаковы, несмотря на то, что они имеют один и тот же рекламируемый размер, а это значит, что вам будет полезно внести в свои расчеты дополнительные 1/8 дюйма для любых неровностей.

Расположение болтов, смещения и ширина являются абсолютными, но иногда метод проб и ошибок — единственное, что отделяет вас от колеса, которое обязательно испортит крыло. Изменения подвески, которые происходят при движении, и прогибающиеся боковины шин означают, что зазоры не фиксируются. Надежда заключается в том, что вы правильно измерите и, если все остальное не поможет, добавите еще четверть дюйма для хорошей меры.

Посмотреть все 15 фотографий Правильно подогнанные колеса очистят все ранее существовавшие компоненты тормозной системы и подвески, не отклонятся слишком далеко от смещения оригинальных колес и не повлияют на калибровку спидометра или трекшн-контроля.Посмотреть все 15 фотоПосмотреть все 15 фото

Как измерить вылет колеса — Шины EFX

Wheel Offset и backspace — это, по сути, два разных взгляда на одно и то же. Они определяют расположение колеса и шины в сборе, когда они прикреплены болтами к ступице транспортного средства, и могут изменить внешний вид, производительность и долговечность вашего UTV / ATV.

Вылет колеса — это измеренное расстояние между установочной поверхностью ступицы и центральной линией колеса.

Зазор колеса — это расстояние от установочной поверхности ступицы до задней кромки колеса.

Как правило, чем больше смещение / обратное пространство, тем больше колесо будет наклоняться внутрь к подвеске или от крыла. Чем меньше смещение / обратное пространство, тем сильнее колесо будет отталкиваться от подвески или к крылу.

Вот как рассчитать задний шаг, используя ширину обода и смещение:

Сначала прибавьте 1 дюйм к ширине обода, а затем разделите на 2, чтобы найти центральную линию колеса (вы должны учитывать гребень колеса, поэтому вы добавляете 1 дюйм к ширине обода).Во-вторых, преобразуйте смещение в миллиметрах в дюймы (в 1 дюйме 25,4 мм, разделите смещение на 25,4). Наконец — добавьте преобразованное смещение к центральной линии колес (если смещение положительное) для правильного обратного шага или вычтите преобразованное смещение к центральной линии колес (если смещение отрицательное) для правильного обратного шага.

Понимание того, как измеряется расстояние между задними колесами и как это влияет на ваш автомобиль, имеет решающее значение при установке колеса (и шины) на автомобиль.Поскольку системы подвески, тормоза, рулевого управления и привода обычно расположены за колесом, заднее расстояние используется для определения объема за колесом, в котором могут находиться эти элементы.

Пунктов, необходимых для измерения заднего зазора колеса:

• Рулетка
• Прямая кромка
• Колесо без шины (предпочтительно)

Как измерить размеры ступицы и обода

Видео

Вы можете посмотреть следующее видео, в котором показано, как измерить размер, или прочитать оригинальные инструкции Деймона Ринарда ниже.

Следующий текст был скопирован с веб-сайта spocalc и немного адаптирован.

Существует пять размеров ступицы: dL, dR, S, WL, WR

d, диаметр фланца измеряется между центрами противоположных отверстий во фланце ступицы. Обычно он составляет от 38 до 67 миллиметров. Обратите внимание, что это НЕ внешний диаметр фланца ступицы. Диаметр левого и правого фланца часто, но не всегда, одинаков.

S, диаметр отверстия для спицы, — это сквозной диаметр любого отверстия для спицы.Обычно это 2,6 мм.

Вт, ширина от центра до фланца может отличаться между левой и правой сторонами ступицы. На этом рисунке WL и WR (в Edd они называются по центру слева и по центру справа) — это размеры, которые вы вводите в поля для левой и правой сторон ступицы соответственно. Вы можете использовать концентратор, указанный в базе данных Эдда, или измерить свой собственный, выполнив следующие действия:

1. Измерить СТАРОЕ (расстояние от контргайки).
2. Измерьте размер A.
3. Измерьте размер B.
4. WL = (OLD / 2) — A.
5. WR = (СТАРЫЙ / 2) — Б.

При определении ширины не требуется особой точности. Погрешность в несколько миллиметров в ширине приведет к погрешности в доли миллиметра в длине спицы.

Я обычно измеряю размеры A и B, прижимая стопорную гайку ступицы к плоской поверхности (например, к краю моего рабочего стола), а затем измеряю оттуда обратно до фланца ступицы линейкой или штангенциркулем.Обратите внимание, что контргайку (а не конец оси) необходимо удерживать вплотную к краю.

Конечно, для большей точности я использую две руки. На этом фото камера работает одной рукой!

Имеется один размер обода: ERD

Эффективный диаметр обода (ERD) — это диаметр, на котором должны лежать концы спиц. Большинство людей предпочитают его ближе к концу соска со спицей. Если вы хотите измерить свой собственный обод (рекомендуется, на всякий случай), следуйте этим инструкциям:

1. Вставьте две старые спицы в отверстия точно напротив друг друга на ободе.Чтобы быть уверенным, посчитайте отверстия.
2. Накрутите ниппели на спицы.
3. Затяните их и измерьте размер A на рисунке (диаметр до края сосков, где спицы уходят в них). Сделайте это в нескольких точках вокруг обода и усредните измерения.
4. Измерьте длину соски (размер B на рисунке) и добавьте ее дважды (по одному разу для каждого соска).

Результат — эффективный диаметр обода (ERD). Таким образом, D = А + 2Б.

Эффективный диаметр обода (ERD) — это размер, который вы вводите в поле формы для ERD. Из всех размеров, которые вы действительно можете измерить, ERD является наиболее важным размером, влияющим на длину спицы, поэтому имеет смысл измерить его несколько раз в разных местах обода. Всегда считайте, чтобы убедиться, что вы используете отверстия для спиц, которые на самом деле расположены напротив друг друга!

Асимметричные диски (диски со смещенным основанием спиц [OSB])

Смещенные по центру или асимметричные обода требуют небольшой регулировки длины спиц.Я недостаточно знаю об Excel, чтобы сделать Spocalc достаточно умным, чтобы компенсировать смещение обода, но у меня есть два обходных пути: простой и точный способ.

Простой способ: рассчитайте длину спицы, как если бы обод был симметричным. Затем прибавьте 1 мм к правой стороне и вычтите 1 мм с левой стороны на задних колесах или добавьте 1 мм к стороне диска и вычтите 1 мм со стороны не диска передних колес.

The Exact Way: Идея состоит в том, чтобы отрегулировать ширину ступицы, чтобы имитировать смещение обода. (Длина спицы изменяется независимо от того, движется ли обод относительно ступицы или ступица перемещается относительно обода.) Для этого просто измените смещение левого и правого фланца на смещение обода. Вот как это сделать шаг за шагом: После ввода данных вашего хаба в ручную форму ввода хаба Эдда («Введите свои собственные измерения»),

Рассчитайте боковое смещение отверстия под спицу вашего обода

• Измерьте ширину обода (W) и разделите ее на два. Это полуширина обода.
• Измерьте расстояние от ближней боковой стенки до центра среднего отверстия под спицу (L).
• Вычтите это число из полуширины обода.

Результатом является боковое смещение отверстия для спицы обода (или просто смещение обода), то есть степень уменьшения обода колеса. Обычно это пара миллиметров. Таким образом, смещение обода = (W / 2) — L.

Отрегулируйте размер ступицы между центром и фланцем:

• Добавьте смещение обода к ширине от центра вправо и
• Вычесть смещение обода из ширины по центру слева.

Щелкните Рассчитать, чтобы запустить новый расчет.

Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.комментарии предоставлены .
