Порядок затяжки головки блока цилиндров ВАЗ-2106: схема

Чтобы ВАЗ-2106, впрочем, как и любая другая марка машины, отлично функционировала и не подводила водителя в пути, нужно регулярно осматривать техническое состояние авто, чтобы иметь возможность своевременно исправить любые поломки.

Работа каждого автомобильного узла должна быть тщательно настроена, включая и работу ГБЦ. Довольно часто болты на головке после длительной эксплуатации машины ослабевают, поэтому их нужно периодически затягивать. Так как данный процесс не так уж и сложен, с ним можно справиться самостоятельно, если знать порядок и схему затяжки головки блока цилиндров для автомобиля ВАЗ-2106. Как затянуть болты по правилам и как своими силами справиться с этой задачей? Попробуем проанализировать в этой статье.

Какие признаки укажут, что болты ГБЦ нуждаются в затяжке

Не все автовладельцы ВАЗ-2106, к сожалению, уделяют должное внимание этому процессу, считая, что этот момент не так уж и важен. Разумеется, это суждение не может быть верным, ведь если затяжка будет на длительное время откладываться, в скором времени выйдет из строя важный автомобильный узел, который называется головкой блока цилиндров. А чтобы исправить неполадки в этом узле, придется не только потратить намного больше свободного времени, но и выделить для ремонта немало финансовых сбережений.

Как уже говорилось ранее, решить эту задачу автовладельцы могут без помощи работников СТО, если будут знать, каков порядок выполнения этой процедуры и использовать специальную схему.

Понять, что нужно затягивать болты на ГБЦ, водители смогут по следующим признакам:

1. Если будет замечена утечка автомобильного масла в месте соединения блока и головки. Такой признак неисправности может проявиться как от ослабления фиксаторов, так и из-за изношенности уплотнительной прокладки. Поэтому при ремонте нужно обратить внимание на состояние болтов и уплотнительной прокладки.
2. Устранить неполадки и заменить вышедший из строя элемент можно будет только после разборки двигателя. А при затяжке болтов нужно учитывать значимость этого момента и обязательно соблюдать правила выполнения работ, чтобы избежать многочисленных проблем, которые могут грозить в дальнейшем легковому автомобилю.
3. По мнению водителей с немалым опытом, производить затяжку болтов автовладельцы должны после 3 тыс. пробега, объясняя это тем, что фиксаторы постоянно ослабевают, так как двигатель ВАЗ-2106 постоянно функционирует.

Разобрав самостоятельно головку и увидев маслянистое пятно в месте соединения блока, крепежи нужно подтянуть, причем как можно быстрее, чтобы предотвратить возникновение более серьезной поломки.

Самостоятельная затяжка

Как уже было сказано ранее, затянуть болты на ГБЦ не так уж и сложно. Однако чтобы этот процесс не оказался тяжелым для водителей, нужно обязательно учитывать важность данной процедуры и выполнять ее строго по схеме, с которой можно ознакомиться на интернет-ресурсе.

Чтобы начать работу, потребуется подготовить всего один, но очень важный инструмент (динамометрический ключ), без которого затянуть болты просто не получится. Разумеется, такой инструмент не может оказаться в арсенале каждого владельца авто, поэтому его придется купить или взять в аренду на СТО. Выполняется затяжка болтов в такой последовательности:

1. В первую очередь нужно осмотреть внешнее состояние крепежей. Если их состояние не удовлетворит автовладельца, то специалисты не рекомендуют производить их затяжку, а использовать новый комплект штифтов, купить которые можно как на автомобильном рынке, так и в специализированном магазине. Выбирать болты нужно от надежного производителя, при покупке обязательно обратить внимание на качество резьбы. Перед началом процедуры резьба штифтов смазывается автомобильной смазкой, вне зависимости от того, какой элемент будет использоваться: новый или бывший в эксплуатации.
2. Сам процесс натяжки для ВАЗ-2106 схож с другими вазовскими моделями, но если рассматривается Нива, то специалисты рекомендуют проводить такую работу в два этапа, предварительно ознакомившись со схемой, которую можно скачать в Интернете. На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов.

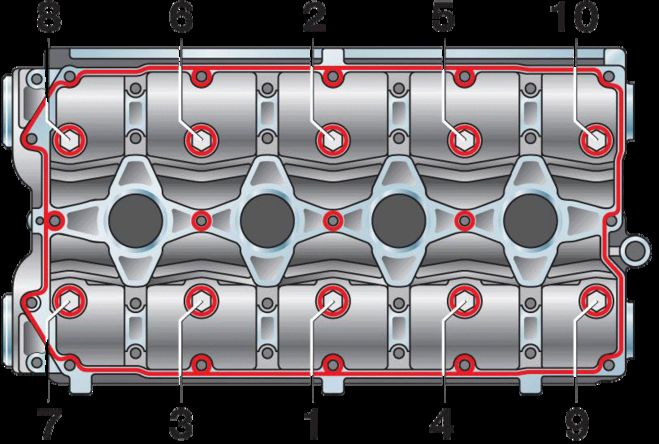

3. Используя динамометрический ключ, нужно затянуть все болты строго по схеме. Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:

• первыми затягиваются два элемента, которые расположены в центре головки;
• далее затягиваются два верхних болта и два нижних, которые расположены сбоку от среднего фиксатора;
• производится затяжка левых крайних болтов, а после этого двух правых. Не стоит натягивать лишь элемент, у которого предусматривается маркировка № 11.

4. После того как первый этап затяжки, согласно схеме, будет окончен, специалисты рекомендуют повторить заново всю операцию в точно такой же последовательности. Следя за тем, чтобы во время затяжки болтов момент затяжки не превышал показатель в 11,5 кгс*м.
5. В заключение процесса натяжки нужно затянуть штифт под № 11, используя все тот же динамометрический ключ, следя за тем, чтобы натяжение этого элемента не превышало 4,0 кгс*м.

Читайте также: Монтаж обогрева заднего стекла на ВАЗ-2106

На этом процесс затяжки считается оконченным. Выполнить эту работу самостоятельно довольно просто, однако если в ходе затяжки какой-то элемент сильно перетянут, то на поверхности ГБЦ может образоваться трещина, которая, в свою очередь, станет причиной новой поломки, поэтому весь ремонтный процесс придется заново повторять. Чтобы избежать такой ситуации, нужно следить за моментом и выполнять работу строго по схеме. А видеоурок, просмотреть который можно в удобное для вас время, поможет найти ответ на любой вопрос по этой теме и еще более упростит процесс затяжки штифтов ГБЦ ВАЗ-2106.

Моменты затяжки болтов головки автомобиля МАН F2000, F90

Демонтаж головки цилиндра автомобиля МАН F2000 (F90)

• Слить охлаждающую жидкость и собрать в чистой и достаточно большой емкости.
• Демонтировать напорные трубопроводы с топливной форсунки и ТНВД.
• Демонтировать трубопровод для слива масла топлива.
• Демонтировать впускной коллектор.
• Демонтировать выпускной коллектор.
• Демонтировать крышку головки цилиндра.

Указание: На двигателях автомобиля МАН F2000 с наддувом масло через маслосепараторный клапан может попадать во впускной коллектор и стекать на головки цилиндров. Это, как правило, не является причиной для замены уплотнения головки цилиндра. В таких случаях следует подтянуть винты коллектора, по необходимости заменить уплотнения коллектора.

• Отвернуть регулировочные винты клапана назад. Отвинтить стойку оси коромысла. Вытащить штанги толкателя, проверить на перекос и износ в шаровых опорах.
• Ослабить и вывернуть болты головки цилиндра в последовательности, обратной процессу затяжки.

Болт головки цилиндра под форсункой ТНВД (1) может быть вывернут или специальным ключом или после демонтажа форсунки при помощи торцевого ключа.

• Снимите головку блока цилиндров и положите таким образом, чтобы не повредить выступающий конец топливной форсунки (1). Снимите прокладку головки блока цилиндров.

Проверьте головку блока цилиндров на отсутствие трещин.

Примечание: В случае двигателей автомобиля МАН с электронным регулированием впрыска топлива головка цилиндровдля первого цилиндра оснащена игольчатым датчиком перемещения (2).

Перед монтажом

На старых двигателях man:

Для фиксации головок цилиндров в головную поверхность картера вставлены по две фиксаторные гильзы.

Для того, чтобы при забивании гильз предотвратить возможные повреждения (трещины), необходимо следить за правильным положенном шлица гильзы.

Шлиц (стрелки) фиксаторной гильзы должен находиться под углом примерно 90˚ к воображаемой соединительной линии между обеими фиксаторными гильзами головки.

С 1-го квартала 1978 года шлицевые фиксаторные гильзы (1) не используются.

Монтируются гильзы с буртиком (2).

Эти гильзы больше не нуждаются в настройке.

• Почистить резьбовые отверстия в картере и продуть. Почистить уплотнительные поверхности на головке цилиндра и картере.

При повторно обнаруженных негерметичностях

• проверить выступ гильз цилиндра.
• при помощи лекальной линейки проверить уплотнительные поверхности картера и головки цилиндра на ровность или перекос.

Головки блока цилиндров с нарушением плоскостности могут быть прошлифованы до 1 мм на плоскошлифовальном станке.

Перед этим необходимо измерить выступ топливных форсунок с тем, чтобы после шлифования головки блока снова можно было правильно выставить форсунки путём использования уплотнительных колец соответствующей толщины.

При шлифовке уплотнительных поверхностей следует учесть достаточную глубину микронеровности.

Для этого следует обязательно соблюдать указания по монтажу, смотрите раздел «Технические характеристики»

Соблюдать правильную компоновку, гильза цилиндра — уплотнение головки цилиндра

При обновлении уплотнений головки цилиндра на двигателях автомобилей ман D 25. . с толстостенными втулками (внешний диаметр гильз цилиндра как на двигателях D 28..) следует обязательно следить за тем, чтобы использовались уплотнения головки цилиндра двигателей D 28..

Если на двигателях D 25.. с толстостенными втулками используются такие же уплотнения, как на двигателях со стандартными втулками, при затягивании болтов головки цилиндра может произойти обрыв буртика втулки и вырывание фланцы камеры сгорания из уплотнения.

Монтаж головки цилиндра автомобиля MAN

• Уложить «всухую» новое уплотнение головки цилиндра с учетом перфорации. Установить головку цилиндра.

Внимание! Старые прокладки, которые уже устанавливались, не ставить! Устанавливать только новые прокладки!

Указание: Для того, чтобы предотвратить возможный перекос между головками цилиндров и коллекторами, рекомендуется действовать следующим образом:

• Установить уплотнения головки цилиндра и головку цилиндра.
• Смазать болты головки цилиндра по резьбе моторным маслом.
• Смазать опору головки болта монтажной пастой «Optimoly White Т».
• Ввернуть болты на несколько витков.
• Смонтировать калибровочную линейку с отшлифованной поверхностью на стороне выхлопа отработанных газов.
• Момент предварительной затяжки 20 Нм.
• Подтянуть болты головки цилиндра согласно предписанию.
• Отвинтить калибровочную линейку.
• Подтянуть впускной и выпускной коллекторы с предписанным предварительным моментом.

Схема затяжки болтов головки цилиндра автомобиля man

• Затянуть болт головки цилиндра (6) под форсункой ТНВД при помощи специального ключа.

1. Сторона впуска; 2. Сторона выхлопа отработанных газов.

Подтягивание и последующее затягивание болтов головки цилиндра man смотрите в раздело «Технические характеристики».

Для лучшего уплотнения от протечки масла под давлением вместо уплотнений головок цилиндров с фланцевым уплотнением (1) имеются уплотнения с кольцом Viton (2).

Последние варианты уплотнений можно найти в перечне запчастей.

• Вставить штанги толкателей, при этом следить за тем, чтобы каждая штанга толкателя попадала в упор толкатели клапана.
• Установить стойку оси коромысла.
• Слегка подтянуть крепежные винты, и выправить ось коромысла по клапанам.
• Подтянуть крепежные винты с предписанным крутящим моментом

уплотнения с кольцом Viton (2)

• Отрегулировать зазор клапанов.
• Установить крышку головки цилиндра с новым уплотнением «всухую»
• Затянуть крепежные винты с предписанным крутящим моментом.
• Смонтировать трубопровод для слива масла топлива.
• Смонтировать напорные трубопроводы на форсунках и ТНВД, затянуть специальным ключом [4] до предписанного значения.
• Смонтировать выпускной коллектор.
• Смонтировать впускной коллектор.
• Смонтировать трубопровод системы жидкостного охлаждения, залить охлаждающую жидкость.
• Прокачать топливную систему.
• Подтянуть болты головки цилиндра.

Указание: Па двигателях автомобилей ман с системой EDC (электронное регулирование дизеля) для деаэрации (прокачки) топливной системы всегда должно быть включено зажигание.

Проверка головки цилиндра на трещины

В зависимости от условий эксплуатации на различных этапах пробега автомобилей ман могут возникать трещины перемычки клапана (1).

В основном эти трещины не имеют большого значении. В основном они продолжаются только до глубины канавки для кольца седла клапана и не приводят к негерметичности.

При принятии решения о дальнейшей эксплуатации головки цилиндра

 с трещинами перемычки клапана, проводится проверка по следующим критериям:

1. Если в перемычке появляется микроскопическая трещина, головка может эксплуатироваться дальше без дополнительной проверки, даже если трещина проходит от кольца седла впускного клапана до кольца седла выпускного клапана.
2. Если появляется раскрытая трещина с незначительным прогибом перемычки в сторону цилиндра, необходимо демонтировать выпускной клапан, и проверить кольцо седла выпускного клапана на трещины.

Трещины в кольце седла также показываются в секторе перемычки.

Если трещины на кольцо седла клапана отсутствуют или есть только одна трещина, головка может эксплуатировали дальше.

Если имеются две или более трещины кольца седла клапана, головку следует заменить.

3. Если на перемычке клапана имеются несколько расположенных рядом или частично пересекающихся трещин, то по причине опасности сколов головку следует заменить без учета присутствия или отсутствии трещин кольца седла клапана.

Если трещина перемычки клапана снова видна под кольцами седла клапана — в впускном или выпускном канале, головку цилиндра следует заменить.

Если на основании головки цилиндра имеются трещины, которые проходят между форсуночным отверстием и седлом впускного или выпускного клапана, головку цилиндра также следует заменить.

Затягивание / подтягивание болтов головки цилиндров автомобилей МАН

Уплотняющее действие прокладки головки цилиндра в основном зависит от того, действительно ли будет достигнуто и сохраниться необходимое преднапряжение болтов головки цилиндра.

При затягивании болтов головки цилиндра следует использовать градуированные динамометрические ключи. При окончательной затяжке торсионными ключами предписанный момент затяжки должен удерживаться не менее 5 секунд. При использовании «защелкивающихся» динамометрических ключей болты или гайки следует затягивать медленно, так как иначе установленный момент затяжки, но передается полностью на винт или гайку.

При затягивании и подтягивании болтов или гаек головки цилиндра следует действовать следующим образом:

учитывать оснастку болта, угол повороты или крутящий момент.

Затягивание болтов головки цилиндра автомобиля МАН

«Затягивание» представляет собой первоначальное затягивание смонтированных и еще не затянутых болтов после ремонта — например, замены прокладки головки.

Болты головки цилиндра затягиваются при холодном двигателе автомобиля МАН, картер должен быть чуть теплым или холодным.

• Перед установкой болтов головки цилиндра их следует смазать по резьбе — не в резьбовом отверстии — и на опоре головки болта. При крепеже гайками следует смазать резьбу резьбового стержня и опорную поверхность гайки.

Применение MoS2 содержащих масел или присадок не допускается!

При несмазанных болтах или гайках значительная часть момента затяжки преобразуется я трение и не способствует преднапряжению болтов.

Исключение: На двигателях типового ряда D 25.. и D 28.. с болтами с затяжкой по углу поворота опорная поверхность головок болтов покрывается монтажной пастой Optimol White Т номер 09.16012.0117, резьба болта смазывается аналогично другим болтам.

• Слегка приложить болты или гайки головки цилиндра для фиксации головок цилиндров.
• Выправить отдельные головки цилиндров путем установки калибровочной линейки или впускного/выпускного коллектора.
• Поступенчато затянуть в правильной последовательности с предписанным крутящим моментом или углом поворота.

Внимание! При слишком сильном предварительном затягивании отдельных болтов или гаек готовка цилиндраперетягивается. При дальнейшем, соответствующем предписаниям затягиваем перетяжка не устраняется!

• После затягивания болтов головки отрегулировать зазор клапанов.

Подтягивание болтов головки цилиндра автомобиля МАН

«Подтягивание» представляет собой подтягивание уже смонтированных и уже затянутых болтов при первой службе техобслуживания или после профилактического ремонта при пробеге 1 000 км и 20 000 по 30 000 км.

Болты головки цилиндра подтягиваются при холодном двигателе, картер должен быть чуть теплым или холодным.

При подтягивании винтов с затяжкой по крутящему моменту

• ослабить по одному винту или гайке в предписанной последовательности,
• смазать опорную поверхность винта или гайки,
• затянуть с предписанным крутящим моментом окончательной затяжки.

После подтягивания проверить зазор клапанов.

При подтягивании болтов головки цилиндра с затяжкой по углу поворота автомобиля МАН

• ослабить болты, подтянуть на предписанный угол поворота в необходимой последовательности.

Подтягивание болтов головки цилиндра на новых автомобилях МАН или новых и обменных двигателях

Новые двигатели автомобилей МАН серии D 25../ D 28.. больше не поставляются с болтами с затяжкой по крутящему моменту, а только с болтами с затяжкой по углу поворота.

На заводе болты с затяжкой по углу поворота подтягиваются первый раз.

При этом на двигателе автомобиля МАН размещается специальная наклейка.

Болты с затяжкой по крутящему моменту

Двигатели, которые оснащаются на заводе болтами с затяжкой по крутящему моменту; обозначаются на одной из крышек головки цилиндра соответствующей наклейкой.

Подтягивание этих болтов головки цилиндра не допускается.

Затягивание болтов головки цилиндра после ремонта

Метод затяжки по крутящему моменту по схеме затягивания 1

1. Предварительная затяжка 10 Нм
2. Предварительная затяжка 50 Нм
3. Предварительная затяжка 100 Нм
4. Окончательная затяжка 220 Нм

• Отрегулировать зазор клапанов.

Схема затягивания 1 Сторона впуска / форсунка ТНВД

Сторона выпуска

Подтягивание болтов с затяжкой по крутящему моменту

Боты с затяжкой по крутящему моменту подтягиваются один раз при холодном двигателе. (холодный = картер чуть теплый или холодный)

Подтягивание по схеме I

— не ранее одночасовой поездки под нагрузкой

— не позднее пробега 1000 км

• В предписанной последовательности ослабить по одному болту или гайке
• Смазать опорную поверхность болта или гайки маслом
• Затянуть с предписанным крутящим моментом окончательной затяжки
• Проверить зазор клапанов

Внимание! Болты с затяжкой по крутящему моменту перед подтягиванием ослабляются. Болты с затяжкой по углу поворота перед подтягиванием не ослабляются.

Указание: Рядные двигатели автомобилей МАН D 25.. с продольным картером и поперечным картером I изготовлялись с «короткими» болтами с затяжкой по крутящему моменту.

Рядные двигатели с поперечным картером II изготовлялись с «длинными» болтами с затяжкой по крутящему моменту, за исключением указанных на странице 3 номеров двигателей.

На всех рядных двигателях серии D 25../ D 28.. болты головки цилиндра (с затяжкой по крутящему моменту), детали MAN № 51.90020.0216; .0217; .0218 были заменены болтами с затяжкой по углу поворота, детали MAN № 51.90020.0266; .0269: .0270.

Двигатели типов D 2866 К. Т и L — оснащались этими болтами с самого начала производства серии.

Болты с затяжкой по углу поворота

Начиная с номеров двигателей для:

рядных двигателей без наддува D 25.. /D 28.. (со свободным впуском)

с двигателя № ххх4750001 хххх

рядных двигателей с наддувом D 25../D 28.. (турбодвигатели)

с двигателя № ххх4729001хххх,

все двигатели серии D 25../D 28.. изготавливались с болтами с затяжкой по углу поворота Подтягивание болтов головки цилиндра на новых и обменных двигателях

Схема затягивания 2 Сторона впуска форсунки ТНВД

Сторона выпуска

Первое подтягивание:

Болты с затяжкой по углу поворота первый раз подтягиваются на заводе после обкатки и обозначаются на одной из крышек головок цилиндров наклейкой 51. 97801.0211.

Второе подтягивание:

При первой службе техобслуживания U 2 (согласно контрольному перечню SD 333)

20 000 по 30 000 км.

или F 2 (согласно контрольному перечню SD 334)

20 000 по 45 000 км,

болты с затяжкой по углу оборота подтягиваются второй раз согласно приведенной рядом схеме.

• Из исходного состоянии дотянуть болты на 90˚ (1/4 оборота).

Предварительное ослабление болтов не допускается!

Подтягивать только четыре обозначенных болта! Температура двигателя не имеет значения.

Болты с затяжкой по углу поворота

Затягивание болтов головки цилиндра после ремонта

• Перед установкой болтов головки цилиндра их следует смазать по резьбе (не в резьбовом отверстии) моторным маслом.
• Покрыть опорную поверхность головки болта монтажной пастой «Optimoly White Т»

Применение MoS2 — содержащих масел или присадок не допускается!

Метод затяжки по углу поворота по схеме затягивания 1

1. Предварительная затяжка 10 Нм
2. Предварительная затяжка 80 Нм
3. Предварительная затяжка 150 Нм
4. Предварительная затяжка 90˚
5. Окончательная затяжка 90˚

Отрегулировать зазор клапанов.

Подтягивание болтов головки цилиндра

Болты с затяжкой по углу поворота подтягиваются два раза.

Двигатель может быть как холодным, так и разогретым.

Обратить внимание на различие схем затяжки при первом и втором подтягивании!

Первое подтягивание:

• Подтянуть по схеме 1
• нс ранее одночасовой поездки под нагрузкой
• не позднее пробега 1000 км
• Из исходного состояния дотянуть винты на 90˚ (1/4 оборота).
• Предварительное ослабление винтов не допускается!
• Температура двигателя не имеет значения.
• Проверить зазор клапанов.

После первого подтягивания болтов головки цилиндра наклеить на одну из крышек клапанов соответствующую наклейку.

Удалить наклейку с перечеркнутым динамометрическим ключом — если имеется.

Второе подтягивание:

При первой службе техобслуживания

U 2 (согласно контрольному перечню SD 333).

20 000 по 30 000 км

или F 2 (согласно контрольному перячню SD 334)

20 000 по 45 000 км

болты с затяжкой по углу поворота подтягиваются второй раз согласно приведенной на предыдущей странице схеме 2.

• Из исходного состояния дотянуть болты на 90˚ (1/4 оборота).
• Предварительное ослабление болтов не допускается!
• Подтягивать только четыре обозначенных болта!
• Температура двигателя не имеет значения.
• После второго подтягивания болтов головки цилиндра следует удалить наклейку .0211 и наклеить вместо этого наклейку 51.97801.0212.

Специальный инструмент для затягивания болтов головки цилиндра автомобилей МАН F2000

Для затягивания и подтягивания болтов головок цилиндров используется специальный ключ.

С данным специальным ключом болты головки цилиндра становятся доступными без демонтажа форсунок и коромысел.

Повторное использование болтов головки цилиндра

Болты с затяжкой по крутящему моменту могут быть использованы повторно, если на них не обнаружено механических повреждений.

Болты с затяжкой по углу поворота .0268; .0269; .0270 осознанно подвергаются перегрузке за предел текучести при затягивании и получают при каждом затягивании сохраняющееся наращивание. Поэтому эти болты могут применяться повторно только в том случае, когда не превышается размер «L max» см. следующую страницу.

Кроме того, болты должны отличаться безукоризненной поверхностью, что означает закрытое фосфатирование, отсутствие пятен ржавчины. Начинающие покрывайся коррозией, поврежденные или растянутые свыше максимального предела болты должны немедленно, например ударами молотка по резьбе, делаться непригодными к дальнейшему применению и утилизироваться.

Болты с затяжкой по углу поворота в смонтированном положении распознаются по символу угла поворота (А) на головке болта.

Использовавшиеся в переходный период болты с затяжкой по углу поворота .0234; .0235; .0236 с максимальным размером «L», который больше на 1 мм, могут быть израсходованы в ассортименте.

Обзор болтов головки цилиндра

Проверка давления сжатия (компрессии) автомобилей МАН F2000

• Проверить зазор клапанов автомобиля ман F2000, по необходимости отрегулировать.
• Разогреть двигатель, чтобы температура охлаждающей жидкости достигла примерно 60 — 80˚ C˚.
• Демонтировать форсунки ТНВД.
• Начиная с 1-го цилиндра:
• Вложить новое уплотнительное кольцо, и вставить муфту устройства контроля компрессии давления [38], затянуть перекидную гайку специальным ключом [4].
• Навинтить устройство контроля компрессии давления с удлинителем на муфту.
• Вставить контрольный лист в самописец компрессии давления.
• Стартером прокручивать двигатель до тех пор, пока стрелка самописца компрессии давления не достигнет предела амплитуды.

ВНИМАНИЕ!: Аккумуляторные батареи должны быть полностью заряжены.

Подключить самописец компрессионного давления к следующему цилиндру, проверить все цилиндры, как описано выше.

Демонтировать устройство контроля компрессионного давления.

Обработать контактные места корпуса форсунки средством «Never Seeze» для автомобилей ман

Смонтировать корпус форсунки с форсункой и новыми уплотнительными кольцами.

Подключить напорные и маслосливные трубопроводы.

Указание: При смонтированном напорном трубопроводе перекидная гайка может быть подтянута ключом в виде разрезанной накидной головки.

Как затянуть головку банджо – Deering® Banjo Company

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ:

Т-образный ключ:

• 9/32” для банджо Goodtime/Boston
• ¼” для банджо резонатора Диринга
• 5/16” Для моделей Deering с открытым кузовом



ОСНОВЫ НАТЯЖЕНИЯ ГОЛОВКИ БАНДЖО:

• Головка банджо обычно имеет сильное натяжение.
• Для тех из вас, у кого есть опыт и отличный слух, заводские рекомендации заключаются в том, чтобы затянуть его между G и G# на наших матовых верхних пластиках.
• Для остальных из нас это означает, что головка банджо должна слегка поддаваться легкому давлению нашей руки, а бридж определенно должен выглядеть так, как будто он стоит на плоской поверхности. Это придает вашему банджо яркий, искрящийся, звонкий тон, который большинство (но не ВСЕ) люди думают, когда дело доходит до звука банджо.
• Если бридж сидит в долине, пора усилить натяжение пластика, если вы не хотите очень теплого звука.
• Головка банджо удерживается на месте с помощью натяжного кольца, расположенного по периметру головки банджо, и от 16 до 24 скоб / J-образных крючков по краю, удерживаемых на месте шестигранными гайками у их основания. Эти крючки и гайки являются «производителями натяжения». Когда вы затягиваете шестигранную гайку, крюк тянет вниз натяжную скобу, затягивая головку.



ЗАТЯЖКА НАТЯЖЕНИЯ ПЛАСТИНА:

• Если вы хотите перейти к противоположному тональному спектру, затягивая пластик выше G#, скажите A, где он твердый на ощупь.
• Вы получаете действительно очень яркий звук с хорошим разделением нот, но с меньшим откликом на басы.
• Вы не хотите выходить за пределы А, так как головка будет настолько жесткой, что не сможет легко вибрировать. Обычно вы слышите звук менее полный, более резкий или то, что некоторые люди называют «металлическим».
• Вставьте гайку в гнездо под ключ. Начните с увеличения натяжения только на 1/8 оборота за раз на всех крючках.
• Используйте логотип в качестве отметки «12 часов». Начните с 12 и двигайтесь к 6; идите по часовой стрелке, затем против часовой стрелки.
• Заворачивайте эти шестигранные гайки ТОЛЬКО на 1/8 оборота за раз, чтобы предотвратить «выскакивание» или поломку головки банджо.
• Дополнительную информацию о затяжке головок можно найти на нашем веб-сайте www.deeringbanjos.com в наших онлайн-руководствах по техническому обслуживанию в разделе «Поддержка».



ОСЛАБЛЕНИЕ НАТЯЖЕНИЯ ГОЛОВКИ:

• Если вы ослабите натяжение головки, ваша головка не будет так легко вибрировать и не будет передавать столько энергии остальной части стойки в сборе (обод, тональное кольцо, головка, крючки/гайки, хвостовик, подлокотник, возможно резонатор и фланец).
• Вы ослабите натяжение, ослабив натяжение шестигранных гаек у основания крюков с помощью Т-образного ключа.
• Вставьте гайку в гнездо под ключ. Начните с ослабления натяжения только на 1/8 оборота за раз на всех крючках.
• Используйте логотип в качестве отметки «12 часов». Начните с 12 и двигайтесь к 6; идите по часовой стрелке, затем против часовой стрелки.
• Это снижение напряжения приводит к более теплому, менее яркому или резкому звуку. НАСКОЛЬКО она изменится, зависит от того, насколько сильно вы ослабите головку.
• Держите его достаточно прочным, чтобы удерживать бридж на месте, поскольку есть и другие способы дальнейшего приглушения банджо. Старые халявщики очень хорошо знают эти другие уловки. Они понимают, что если вы приглушите звук пластика, вы создадите банджо, которое не только станет менее громким, но и даст вам теплый, глубокий тон с сустейном. Я слышал о проигрывателях, использующих пенопластовые блоки в сборке горшка, свернутую тряпку, старый компакт-диск с покрытием из пузырчатой ​​пленки, заглушку на бридже и так далее.

---

11 комментариев

---

---

Назад к советам по уходу за банджо

11 апреля 2017 г.

Метод «Коготь-молот Диринга» (часть 1)

11 апреля 2017 г.

Метод Диринга Когтемолота (Часть 2)

14 марта 2017 г.

Инверсия аккордов для 5-струнного банджо

Как починить шатающуюся или болтающуюся голову в лакроссе — Get Hyped Sports

Головки для лакросса могут расшатываться или расшатываться из-за постоянного контакта с игроком или мячом. Незакрепленные головы для лакросса сбивают с толку как время, так и направление броска лакросса.

Важно проверять свою клюшку перед каждой тренировкой, чтобы убедиться, что вы тренируетесь с максимальной эффективностью каждый день. Если вы почините болтающуюся или шатающуюся головку для лакросса только перед игрой, это приведет к смещению времени во время тренировки. Как говорится в старой поговорке, «тренируйся, пока играешь».

Как исправить расшатанную или болтающуюся головку для игры в лакросс

Головки лакросса крепятся к валу с помощью винта (см. рисунок ниже).

Винт надежно удерживает головку для лакросса на месте, когда он закручен до упора.

Когда головка для лакросса кажется ослабленной, это часто происходит из-за того, что винт либо сорван, либо ослаблен. Есть несколько простых способов починить шатающуюся или болтающуюся головку для лакросса.

Приобретите новый винт

Если винт начал сдираться (иными словами, изнашиваться), приобретение нового винта поможет решить проблему. Мы нашли на Amazon упаковку из 30 винтов для лакросса по низкой цене, которой вам хватит на несколько сезонов.

Если вы хотите выбрать правильный винт для своей головки для игры в лакросс, мы написали эту статью, которая поможет вам лучше понять, как разобрать вашу клюшку и собрать ее с помощью подходящего винта.

Затяните текущий винт

Затягивание текущего винта более чем вероятно является причиной того, что ваша головка для игры в лакросс шатается.

Лучший инструмент для фиксации шатающегося винта — найти отвертку с головкой Phillips, которая надежно затянет винт. Если вы не хотите постоянно носить с собой отвертку, мы нашли этот комплект для ремонта палки от Warrior, в котором есть хороший футляр для переноски. В комплект входят плоскогубцы, сетка, шнурки, отвертка и многое другое.

Натяните струну на головке для лакросса

Постоянное попадание мяча в головку для лакросса может привести к потере сетки и струн. Всегда перепроверяйте, чтобы убедиться, что «свободное» ощущение связано не только с кружевом.

Если затянуть шнурок на головке для лакросса, головка станет более твердой. Дважды проверьте шнуровку на клюшке, а также винты, чтобы зафиксировать шатающуюся или ослабленную головку для лакросса.

Полный список полезных статей о лакроссе см. здесь.

Используйте ленту перед тем, как прикрутить клюшку

Это отличный способ избавиться от надоедливого дребезжания клюшки. Вот видео от бывшей звезды MLL Пола Рабиля о том, как он останавливает погремушку.

Крепление клюшки для лакросса лентой:

• Отвинтите винт, соединяющий стержень и головку
• Оберните лентой конец, где стержень соприкасается с клюшкой. Это обеспечит устойчивую основу и меньше места для маневра для свободного пространства на голове. Это также остановит раздражающий щелкающий звук клюшки для лакросса.
