Стартер — это важнейший элемент автомобиля. На его плечи возлагается основная задача — пуск двигателя. Но, как и любой двигатель постоянного тока, стартер не обладает высокой надежностью. Иногда он выходит из строя, поэтому требуется ремонт или замена.
Как-то не слишком задумаешься о том, как работают системы автомобиля. До тех пор, пока что-то не выйдет из строя. И этим чем-то часто оказывается стартер, который предназначен для запуска двигателя. Чаще всего ломается его механическая часть, немного реже электрическая. Чтобы провести диагностику и ремонт, необходимо знать принцип работы стартера и его основные узлы. И небольшие, хотя бы общие, познания в электротехнике, не окажутся лишними. Так из каких же основных узлов состоит стартер и почему он крутится только при повороте ключа до упора?

Содержание статьи

  • УСТРОЙСТВО
  • Виды стартеров
  • С редуктором
  • Без редуктора
  • Признаки неисправности
  • Как уберечь стартер от поломки?
  • МОЖНО ЛИ ПРОДЛИТЬ ЖИЗНЬ СТАРТЕРУ
  • Поломанный стартер – чинить или менять?
  • ДИАГНОСТИКА – ЛУЧШЕ ДОВЕРИТЬСЯ ПРОФЕССИОНАЛУ
    • Защитная пленка для автомобиля: описание,виды,плюсы и минусы,фото,видео.
    • Водородный двигатель: типы,устройство,принцип работы,фото,видео.
    • Обгонная муфта: виды,работа,недостатки,фото,видео.
    • Прокладка клапанной крышки: описание,замена,типы,характеристики,фото,видео.

Содержание

УСТРОЙСТВО

Небольшой по размеру агрегат, состоит из множества деталей, среди которых главными являются всего несколько.

  1. Электрический двигатель, в котором размещены обмотки и сердечники.
  2. Якорь, представляющий собой ось из высоколегированной стали, на которую запрессованы в заводских условиях сердечники и пластины коллектора.
  3. Втягивающее реле. Выполняет роль проводника для подачи электропитания двигателя стартера от замка зажигания автомобиля. Второй функцией этого узла является выталкивание обгонной муфты. Состоит выталкивающее реле из подвижной перемычки и силовых контактов.
  4. Бендикс, или обгонная муфта и шестерня привода коленвала. Это роликовый механизм, предназначенный для передачи вращения от электродвигателя на коленвал. После того, как пуск двигателя осуществлен, и потребность во вращении электромотора отпадает, приводная шестерня втягивается, и контакт с коленвалом прекращается.
  5. Щетки и их держатели. Служат для передачи электрического напряжения на якорь, а также повышают пиковую мощность самого электродвигателя во время главного рабочего цикла стартера.

Большинство стартеров, выпускаемых сегодня, устроены идентично друг другу. Конечно, существуют и небольшие отличия. К примеру, может отличаться принцип работы данного узла, устанавливаемого на автомобили с автоматической трансмиссией. Так, здесь обязательно присутствуют удерживающие обмотки, предназначенные для невозможности случайного пуска мотора, когда селектор коробки передач занимает любое ходовое положение. Кроме того, могут отличаться механизмы автоматического разъединения шестеренок.

Виды стартеров

Среди большого количества подобных электромагнитных двигателей различают всего 2 основных вида: стартеры с редуктором и без него.

  1. С редуктором

    Многие специалисты советуют использовать стартер с редуктором. Это обусловлено тем, что подобное устройство обладает сниженной потребностью тока для эффективной работы. Такие устройства будут обеспечивать кручение коленчатого вала даже при низком заряде аккумулятора. Также одним из самых важных плюсов такого устройства является наличие постоянных магнитов, которые сводят проблемы с обмоткой статора к минимуму. С другой стороны при длительном использовании такого устройства есть вероятность поломки вращающей шестерни. Но к этому, как правило, приводит заводской брак или попросту некачественное производство.

  2. Без редуктора

    Стартеры, которые не имеют устройство редуктора обладают непосредственно прямым действием на вращение шестерни. В данной ситуации владельцы автомобилей, которые имеют без редукторные стартеры выигрывают в то, что такие устройства имеют более простую конструкцию и легко поддаются ремонту (читайте про ремонт стартера своими руками). Также стоит отметить, что после подачи тока на электромагнитный включатель происходит моментальное сцепление шестерни с маховиком. Это позволяет обеспечить весьма быстрое зажигание. Стоит отметить тот факт, что подобные стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без редуктора имеют вероятность плохой работы при низких температурах.

Признаки неисправности

Часто случается неисправность, когда стартер вращается, а маховик не приводится в движение. При этом слышны посторонние металлические звуки, скрежет. Это говорит о том, что венец на маховике износился и требует замены. Стоит заметить, что при прокручивании коленчатого вала на несколько сантиметров, стартер «схватывает» и автомобиль заводится. Для ремонта потребуется снимать коробку передач и менять венец. В крайнем случае, его можно просто перевернуть, так как изнашивается он до середины.

А вот если крутится стартер, но движение не передается, при этом нет посторонних звуков, и при прокручивании коленвала не заводится двигатель, то проблема в обгонной муфте. Снимите стартер, разберите его, проверьте муфту. Если она свободно вращается в обе стороны, то сразу же замените ее. Обычно муфта идет в единой конструкции с вилкой и шестерней.

А вот в случае, если не слышно щелчка втягивающего реле, то можно судить о том, что есть две поломки. Самая безобидная – это севший аккумулятор, поэтому не хватает тока для притягивания якоря. Если же аккумулятор заряжен, то неисправность во втягивающем реле. Либо сгорела обмотка, либо контакты подгорели и перестали проводить электричество.

Как уберечь стартер от поломки?

Стартер автомобиля – очень важный механизм, без которого машина просто не будет двигаться с места. Далеко не каждый автомобилист сможет самостоятельно найти причину, по которой стартер не крутит, но в силах любого предпринять меры профилактики чтоб он служил долго и качественно.

  1. Все автомобилисты знают, что нужно регулярно проходит ТО на станции, которой вы доверяете. Здесь смогут определить проблемы на начальной стадии и сразу же их исправить. Опытный мастер может найти проблемы в работе стартера на начальной стадии, и спасти еще рабочую деталь.

Мы говорим о тех ситуациях, когда мотор вашего авто не заводится в течении первых 5 секунд. Это свидетельствует о проблемах с работой стартера. Но многих начинающие водители упрямо пытаются решить проблему нажимая кнопку зажигания снова и снова. Тогда стартер просто ломается и требует замены.

  1. Автозапуск очень быстро сжигает стартер и разряжает аккумулятор, лишая этим возможности транспортного средства к передвижению.
  2. Опытным водителям знакомы ситуации, когда неожиданно заканчивается бензин. И чтоб не толкать машину несколько километров до заправки, они едут на стартере. Такой вариант возможен, но для детали он скорее всего станет последним. При таких нагрузках стартер просто не выдерживает и сгорает. Думайте сами, стоят ли несколько километров дороги покупки новой детали.
  3. Не стоит оставлять стартер включённым после запуска двигателя. Это приведет к неоправданно быстрому износу детали.

Помните, в некоторых случаях машина заводится не с первого раза, особенно холодными зимними вечерами. А вот брелок сигнализации говорит владельцу об обратном. В таком случае виной всему служит сигнализация, которая просто не поняла что мотор не запустился, и бесконечно гоняет стартер в попытка завести двигатель автомобиля. Если вы увидели такую проблему и в своей машине, сразу же обратитесь за помощью к специалистам, в противном случае автозапуск просто испортит вам стартер постоянными попытками завести мотор. К тому же вы будете иметь постоянно севший аккумулятор.

Иногда случаются ситуации, когда машина заведена с помощью автозапуска, но стартер продолжает работать еще в течение нескольких секунд. Происходит это по вине сигнализации, которая вовремя не отключила деталь. Если такая ситуация будет повторяться в дальнейшем, то ничего хорошего из этого не получится.

МОЖНО ЛИ ПРОДЛИТЬ ЖИЗНЬ СТАРТЕРУ

Вне зависимости от своей конструкции, автомобильный стартер является достаточно дорогостоящим узлом, и его внезапный выход из строя неизбежно повлечет за собой непредвиденные материальные расходы. Поэтому при эксплуатации автомобиля работоспособности этого элемента следует уделять максимум внимания, кроме этого, продлить срок его безаварийной работы помогут и соблюдение элементарных правил:

  • интервал между пуском двигателя и началом движения всегда должен составлять не менее 30-ти секунд;
  • недопустимо использовать его для передвижения автомобиля на любое расстояние, чем достаточно часто грешат начинающие водители;
  • крайне важна регулярная диагностика этого узла, а также своевременное устранение малейших неполадок в его работе.

Чтобы не допустить критического момента, когда стартер потребует замены либо дорогостоящего и длительного ремонта в сервисе, следует обращать внимание на любые изменения в его привычной работе. К числу наиболее распространенных предвестников близкой поломки можно отнести несколько признаков.

  1. Появившаяся при повороте ключа зажигания задержка в работе, что служит сигналом, чтобы был оперативно проверен втягивающий стартера.
  2. В теплое время года, при нормальной вязкости масла отмечается крайне трудное вращение коленвала – в данном случае немедленно проверяется состояние подшипников или щеток устройства.
  3. Затрудненный выход шестерни стартера из зацепления с венцом коленвала, который часто и является причиной такого явления.
  4. При повороте ключа зажигания слышен характерный для запуска мотора звук, но сам пуск не происходит.
  5. При подтвержденном поступлении к устройству электропитания – его вращение полностью отсутствует.
  6. После запуска и начала самостоятельной работы двигателя, стартер не отключается, продолжая вращение и потребление огромного количества электричества.

Поломанный стартер – чинить или менять?

Чаще всего, при покупке нового автомобиля стартер не нуждается в повышенном внимании первые 5-7 лет. После этого возможны поломки и неполадки в работе, которые нужно сразу же устранять.

Стартер относится к дорогостоящим комплектующим. Перед тем, как установить деталь на автомобиль она долго тестируется и проверяется экспертами и во время краш тестов. Именно поэтому в США и других развитых странах ремонт, а точнее восстановление стартеров происходит непосредственно на заводе – изготовителе конвейерным способом.

При обращении на СТО с жалобами на работу стартера его сразу же меняют на новый или восстановленный, а поломанная деталь отправляется напрямую на завод, который ее произвел. В такой ситуации машина продолжает ездить без проблем, без ущерба для владельца.

Что же касается нашей страны, то при поломке меняют деталь на новую лишь 1 из 10 пользователей авто. Такая ситуация напрямую связана с ценовой политикой, ведь починить стартер значительно дешевле, чем приобрести новую деталь.

Если поломка незначительная, то ремонт выгоднее, но если обгорела обмотка либо вышел из стоя якорь, то починка может стоить как большая половина нового стартера. Чтоб не попасть в ситуация, при которой скупой платит дважды, лучше сразу поменять деталь на новую.

За счет того, что новые комплектующие имеют достаточно высокую цену, а стоимость работы ей рана, ремонт стартеров это отличная возможность для работников СТО заработать денег. Сегодня на многих сервисных центрах висит табличка, с призывом обратится в их компанию для ремонта, но на самом деле хороших мастеров очень мало. Большая часть ответственных мастеров даже не берутся за такую работу. Те автовладельцы, которые хотят сэкономить немного финансов обращаются за помощью к некачественным мастерам, которые плохо чинят, и через некоторое время вы снова окажитесь в плену поломанных деталей.

В качестве вывода хочется сказать, что большинство проблем со стартером возникает вследствие неумелого с ним обращения самого собственника машины. После определения поломки и ее исправления задумайтесь на минутку, что привело к такому состоянию детали? Не ваш ли способ управления авто?

ДИАГНОСТИКА – ЛУЧШЕ ДОВЕРИТЬСЯ ПРОФЕССИОНАЛУ

Любая из вышеприведенных неисправностей, сама по себе не является критичной, но, если вовремя ее не устранить, она может привести к полному выходу устройства из строя. Несмотря на то, что место, где находится стартер не отличается трудным доступом, и его проверка возможна своими руками, для этого требуется определенный опыт. Тем более, если стартер новый или с небольшим сроком эксплуатации, гораздо проще отдать его на профессиональную диагностику.

Она проводится на специальном стенде, позволяющим выявить абсолютно все нарушения в нормальной его работе. При недостатке опыта и знаний, самостоятельный съем этого узла и его ремонт могут закончится необходимостью его замены, да и при осуществлении обратной установки устройства схема подключения стартера может быть нарушена. Если исключить механические неисправности, которые связаны с износом его основных частей, главные неисправности и неполадки в работе стартера относятся к электрической части:

  • обрыв электрической цепи;
  • замыкания внутри корпуса устройства;
  • обгорание самого механизма в тех местах, где происходит контакт рабочих элементов и электрического тока большого напряжения.

Отдельно стоит упомянуть про износ щеток. При несвоевременном контроле и замене этого расходного элемента, мощность устройства резко падает, и даже при полностью заряженной аккумуляторной батарее пуск мотора осуществить достаточно сложно.

Защитная пленка для автомобиля: описание,виды,плюсы и минусы,фото,видео.
Водородный двигатель: типы,устройство,принцип работы,фото,видео.
Обгонная муфта: виды,работа,недостатки,фото,видео.
Прокладка клапанной крышки: описание,замена,типы,характеристики,фото,видео.

ПОХОЖИЕ СТАТЬИ:

Как устроен автомобильный стартер, принципы работы

Большинство водителей очень быстро переходят от желания просто ездить к желанию проводить самостоятельно некоторые ремонтные работы своего авто. Для того чтобы совершенствовать свой автомобиль нужно знать принцип его работы и внутренне устройство. А приступить к изучению лучше с самого начала, то есть со стартера автомобиля – то, без чего движение ТС изначально невозможно.

Стартер, его назначение

Стартер – это устройство относительно маленьких размеров, которое, в силу своей конструкции, преобразовывает электрический поток энергии в механический. Из самого названия следует, что служит деталь для запуска двигателя.

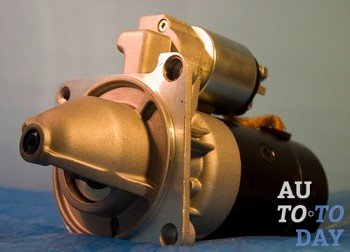

внешний вид стартера

Визуально, стартер – это небольшой мотор постоянного тока, который имеет механический привод. Он запускает первичное движение коленвала с частотой, необходимой для запуска ДВС и является обязательно составляющей электрического оборудования транспортного средства.

Если разбирать структуру стартера более детально, то можно понять, что он выглядит как четырехполюсный двигатель. Питает такой мотор аккумулятор автомобиля – сразу после поворота ключа зажигания, на клемму реле поступает ток. Мощность у элемента бывает разная, но производители предусматривают для большинства бензиновых ДВС стартеры на 3кВт. Напряжение от АКБ автомобиля значительно усиливает работу электромотора.

Поскольку, в идеале, стартер – единственный способ завести двигатель, автомобильные производители изобретают массу дополнительных функций и блокирующие механизмы для повышения безопасности при запуске двигателя и снижения риска угона.

К примеру, некоторые модели автомобиля предусматривают запуск двигателя только при выжатом сцеплении. При АКПП включение стартера происходит, только если селектор находится в положении «parking».

Виды стартеров

Среди всего спектра автомобильных деталей выделяют только два типа стартеров двигателя:

  1. Без редуктора. Не имея редуктора, такие детали обладают возможностью прямого воздействия на шестерню. Кроме того, после момента получения тока на контроллер, стартер обеспечивает более быстрое зажигание, за счет мгновенной цепкости шестерни и маховика. Такие устройства имеют большое преимущество в виде простой конструкции, легкой возможности ремонта и очень низкой вероятности поломки из-за влияния электричества. Однако среди недостатков автомобилисты выделяют иногда перебойную работу в условиях низкой температуры.
  1. С редуктором. Казалось бы, после большого списка преимуществ безредукторного стартера, выбор можно остановить, но нет. Большинство специалистов настаивают на эксплуатации стартера с редуктором. За счет последнего эффективная работа возможна, даже если заряд АКБ на исходе. Сниженная потребность тока усиливается наличием постоянных магнитов. Подобный тандем снижает вероятность проблем с обмоткой практически к нулю. С другой стороны, продолжительная эксплуатация такого устройства чревата поломками основной шестерни. Хотя чаще к этому приводит производственный брак.

Внутреннее устройство и особенности

ДВС генерирует энергию для работы при помощи оборотов коленвала. Другие электрические системы транспортного средства работают от этой же энергии. Чтобы запустить ТС с неподвижной точки необходимо правильное взаимодействие электродвигателя и внешнего источника – аккумулятора.

Общий тандем обеспечивается благодаря некоторым составляющим:

  • Якорь. Имеет запрессованный сердечник и несколько коллекторных пластин. Основа изготовляется из легированной стали.
  • Щетки и держатели. По ходу главного цикла, щетки способствую повышению мощности. В первую очередь, служат для подачи рабочего напряжения на набор пластин якоря.
  • Реле. Главное назначение втягивающего реле – подача питания от зажигания и выталкивание обгонной муфты. Производители предусмотрели в структуре несколько силовых контактов и специфичную перемычку.
  • Непосредственно электромотор. Включает несколько сердечников и обмотки возбуждения; имеет форму цилиндра.
  • Бендикс и шестерня. Главный рабочий механизм стартера, который перенаправляет момент вращения на венец маховика ДВС через шестерню при помощи роликового механизма. После запуска система разрывает связь венца маховика и приводной шестерни, сохраняя работоспособность всего устройства.

Подобным образом устроено большинство автомобильных стартеров, хотя могут быть некоторые отличия. В целом, если разобрать элемент, можно насчитать порядка 50 различных составляющих компонентов.

Чаще всего отличия между разными устройствами заключаются в механизме рассоединения шестерен.

В автомобилях с АКПП стартер может иметь несколько дополнительных обмоток, чтобы предотвратить запуск мотора при ходовой позиции селектора.

Принцип работы автомобильного стартера

Автомобильный стартер относится к ряду электромеханических приспособлений ТС. В основе лежит преобразование природы одной энергии в другую, и чтобы в итоге завести двигатель, происходят следующие процессы:

  1. Ток попадает на обмотку тягового реле после прохождения по реле стартера, исключительно после замыкания контакта замка зажигания.
  2. Якорь взаимодействует с бендиксом. Через втягивающее реле внутри мотора бендикс заставляет венец маховика и шестерню сцепиться.
  3. При достижении верхней точки, контакты взаимодействуют для передачи напряжения к обмотке стартера.
  4. Движение вала провоцирует запуск ДВС. В момент, когда скорости маховика и вала отличаются в положительную сторону, зацепление прекращается и бендикс возвращается в стартовую позицию за счет пружины.
  5. Подача энергии прекращается при повороте ключа.

принцип действия стартера

С виду может показаться, что механизм работы стартера достаточно запутан, но это чувство преследует водителя до первого самостоятельного ремонта элемента.

Возможные проблемы стартера

Естественно, что на стартер приходится гораздо меньше нагрузки, чем на многие другие узлы транспортного средства, но даже при лояльных нагрузках полностью исключить вероятность поломки невозможно.

  • Стартер «отказывается» запускаться. Причин для такого поведения устройства может быть несколько, и все они напрямую связаны с внутренней конструкцией элемента – неисправности реле, нарушение контактов или обмотки.
  • Медленное движение коленвала. Возможной основой для замедленного вращения вала может стать повышенная вязкость масла, снижение заряда внешнего источника питания или окислением контактов проводов.
  • Вращение якоря не приводит в движение коленчатый вал. Скорее всего, подобная неприятность возникает из-за буксировки муфты свободного хода привода или помехи в передвижении элемента по винтовой нарезке вала.
  • Скрежет шестерни. За нехарактерным поведением шестерен стоит неправильно отстроенное замыкание контактов или задиры на зубчиках венца маховика ДВС. Маловероятной, но все-таки причиной, может быть ослабление пружины привода.
  • Излишне продолжительная работа стартера. Специалисты считают, что причина кроется в заедании замка зажигания или обмотки в структуре стартера, неправильная работа контактов.
  • Усиление шума. Нехарактерные громкие звуки появляются по причине ослабевания креплений деталей стартера или из-за медленного выхода шестерни из зацепления.

Проблем в работе стартера лучше не допускать. Естественно, что практически любую его поломку можно компенсировать грамотным ремонтом, но правильнее будет приобрести новое исправное устройство, не стараясь при этом сэкономить на стоимости элемента.

Чтобы разбираться в пусковой системе автомобиля, необходимо не только знать устройство стартера, но и разбираться в его технических характеристиках: напряжение, мощность, потенциальная скорость движения вала, величина крутящего момента и необходимый ток. Естественно, что любые знания лучше закрепить практикой. Для начала можно ознакомиться с некоторыми видео в сети:

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Стартер автомобиля – описание его конструкции, назначения и принципа работы

Добрый день, дорогие друзья. Сегодня рассмотрим важную деталь любого современного автомобиля – стартер. Ответим на вопросы что это такое, из чего он состоит, его местонахождение и как он работает. Поговорим о разновидностях этого механизма, принципах работы, его неисправностях и способах диагностики. Начнем с самого главного – определения, что это такое.

Что это такое и зачем он нужен

Стартер – это механизм автомобиля, который предназначен для прокрутки коленчатого вала двигателя внутреннего сгорания при помощи электрического тока аккумуляторной батареи автомобиля. Простыми словами – электромеханическая деталь, позволяющая запустить двигатель машины.

Что такое стартер автомобиля

На заре становления автомобильной эпохи, чтобы завести мотор авто, нужно было вручную прокручивать с определенной частотой коленчатый вал двигателя. Многие еще помнят, как на советских автомобилях старых годов выпуска, водитель вставлял в переднюю часть машины, а именно в бампер или под него, необычный предмет, напоминающий кочергу. Затем резким вращением этой рукоятки запускал двигатель своего «железного коня». Хорошо, если он с первого раза «схватывал», а если нет, то дергать эту кочергу приходилось очень долго, вспоминая всех родственников по маминой линии конструкторов его машины. Эта кочерга в народе звалась «кривой стартер».

Кривой стартер - прородитель электрических стартеров

Со временем людям надоело «дергаться» перед авто, чтобы его завести и инженеры придумали электрический его вариант. Теперь вращение коленвала происходила за счет собственной электроэнергии автомобиля.

Где он находится

Этот вопрос задают те, кто только стал счастливым обладателем транспортного средства. В большинстве случаев о его местонахождении под капотом задумываются тогда, когда он начинает барахлить, или те, кто любит самостоятельно поковыряться в машине в гараже.

В независимости от типа двигателя и его расположения под капотом, механическая или автоматическая коробка передач стартер находится в непосредственной близости к коробке, частично закреплен на ней болтами.

Помните, когда рассматривали принцип работы сцепления, упоминалась такая деталь, как «маховик». Он соединен с коленчатым валом мотора, через него и сцепление передается момент с двигателя на КПП. Он имеет форму большой шестерни и своими зубцами соединяется со стартером. Поэтому, найти его можно всегда возле коробки передач, потому что через механизм бендикса (об этом «звере» поговорим позже) передается вращение на шестерню маховика, а с него на коленвал движка.

Где находится стартер в автомобиле Ваз 2017

Прежде чем говорить о принципах работы, давайте разберем из чего он состоит.

Конструкция

Как говорилось выше, стартер – это электромеханический механизм, преобразующий электрическую энергию в энергию вращения. Она передается на вал мотора, чтобы его прокрутить для запуска. Поэтому разделить его условно можно на две части: электрическая и механическая.

Из чего состоит стартер, его конструкция

К электрической относятся:

  1. Втягивающее реле с обмотками (втягивающей и удерживающей)
  2. Щетки. Они передают ток на обмотки якоря
  3. Электродвигатель

Механическая часть:

  1. Шток втягивающего реле с пружиной
  2. Вилка
  3. Бендикс с шестерней
  4. Шток электродвигателя.

В зависимости от конструкции различают классические и редукторные стартеры. В редукторном, для передачи крутящего момента, используется редуктор. На хвостовик которого «насажен» бендикс. В классическом варианте – он находится на самом якоре электродвигателя.

Редуктор редукторного стартера

Редуктор упрощает передачу энергии вращения на коленчатый вал ДВС, уменьшает количество затраченной энергии. Из недостатков – меньшая надежность и усложнение механизма.

Рассмотрим конструкцию каждой части стартера. Из чего она состоит и для чего нужна.

Втягивающее реле

Оно состоит из двух обмоток – втягивающей и удерживающей. Концы которых подключены к управляющему контакту, выход первой к выходному контакту реле, выход второй к корпусу. Двух силовых контактов (пятаков), которые замыкаются при появлении напряжения на обмотках и штока, подпружиненного штока, к которому с одной стороны закреплена вилка бендикса, а с другой – пластина, замыкающая силовые пятаки при срабатывании реле.

С внешней стороны имеется три контакта:

  1. Управляющий. К нему подключен провод от замка зажигания к обмоткам реле
  2. Два силовых болта. К ним гайками прикручиваются провод от аккумуляторной батареи и провод от реле к электродвигателю. С внутренней стороны эти болты выполнены в виде контактных пятаков, которые замыкаются пластиной штока при срабатывании втягивающего реле

Втягивающее реле

Принцип работы втягивающего

Когда вы поворачиваете ключ зажигания, электричество от замка подается на управляющий контакт. Появляется напряжение на первой обмотке (втягивающей). Электромагнитное поле этой обмотки притягивает шток, который своей пластиной замыкает два силовых контакта. Через контакты ток поступает на электродвигатель стартера. Так как выходной конец втягивающей обмотки соединен с одним из силовых контактов, то на нем появляется «плюс», исчезает разность потенциалов и пропадает напряжение на ней, соответственно и магнитное поле.

В это время вступает в работу удерживающая обмотка, которая вторым концом постоянно соединена с массой. Именно она удерживает шток реле с пластиной в рабочем положении, замыкая силовые болты до тех пор, пока вы держите ключ в положении «Пуск». Заведя двигатель, вы отпускаете ключ, пропадает напряжение на второй обмотке втягивающего реле и его шток возвращается в исходное положение. При этом размыкаются контакты, прерывая цепь подачи напряжения от АКБ к электродвигателю.

Видео как работает втягивающее реле:

Электродвигатель стартера

Он состоит из якоря и статора. В зависимости от модификации в статоре могут использоваться постоянные магниты или обмотка, для создания электромагнитного поля. Щетки, которые передают напряжение от выходного силового контакта втягивающего реле или обмоток статора на обмотки якоря через контактные кольца.

Якорь электродвигателя стартера

Принцип работы

При включении стартера замыкаются силовые контакты втягивающего реле. Ток поступает на контактные щетки. Их четыре штуки. Две из них – плюсовые, подают ток на обмотки якоря, две – минусовые, соединены с массой. То есть, создается цепь, напряжение идет через обмотку якоря, он находится в магнитном поле статора и начинает вращаться.

Если вместо постоянных магнитов на статоре используется электрическая обмотка для создания магнитного поля, то ток от реле поступает на эту обмотку, а затем на контакты щеток. Дальше ток течет по выше описанному пути.

Видео устройства и принципа работы стартерного электродвигателя:

Механическая часть

Вилка соединена одним концом с ротором втягивающего реле, другим с бендиксом. Он «сидит» на шлицах вала электродвигателя и может свободно совершать перемещения по нему.

Принцип действия

При запуске двигателя втягивающее реле подтягивает шток с закрепленной на нем вилкой. По принципу рычага она перемещает в противоположном направлении бендикс по шлицам ротора электрического двигателя. Шестеренка которого входит в соединение с зубьями маховика коленчатого вала ДВС. Стартер начинает раскручивать коленвал двигателя. В этот момент происходит его запуск. Водитель отпускает ключ зажигания, разрывается цепь подачи напряжения на удерживающую обмотку реле, исчезает электромагнитное поле, шток с вилкой возвращаются в исходное положение и шестерня бендикса выходит из зацепления с маховиком.

Видео как работает механическая часть стартера:

Что такое бендикс

Это механизм, защищающий внутренние части стартера от повреждения при увеличении числа оборотов двигателя автомобиля выше оборотов ротора электродвигателя после успешного запуска мотора.

Из чего он состоит

Этот механизм состоит из двух частей, несоединенных жестко между собой. Первая часть – полая трубка со шлицами внутри и корзиной для обгонной муфты с одной стороны. Вторая – полая трубка с шестеренкой на конце. Соединяются они за счет механизма муфты, который позволяет вращаться этим частям только в определенные стороны.

Из чего состоит бендикс и конструкция обгонной муфты

Обгонная муфта состоит из пружин и металлических роликов. Они расположены по окружности верхней части бендикса, где находится шестерня, в пазах специальной формы. При вращении в одну сторону этой части пружинки сжимаются под действием на них роликов, которые перемещаются в сторону вращения. При попытке крутить в противоположную сторону, пружины ослабляются и конусы, возвращаясь в исходное положение, заклинивают две части механизма между собой. Таким образом, происходит жесткая сцепка.

Как он работает

Теперь перенесем выше сказанное на вал электродвигателя стартера. Бендикс соединен с валом шлицевым соединением. При срабатывании втягивающего реле его шестеренка соединяется с маховиком движка, вращая вал в противоположную сторону вращения коленвала, обгонная муфта «заклинивает» обе части этого механизма, вращение якоря электродвигателя передается полностью на шестерню.

Когда двигатель запустился, обороты маховика, а соответственно шестеренки бендикса, становятся выше оборотов стартера. Ролики обгонной муфты начинают сжимать пружинки ее механизма. Происходит расклинивание обеих частей. Теперь шестеренка может вращаться независимо от вала электродвигателя с большей скоростью, уберегая его от повреждения. В этот момент водитель отпускает ключ зажигания, он возвращается в исходное положение.

Видео зачем нужен бендикс, принцип его работы и возможные неисправности:

Как работает стартер

Зная его конструкцию и принцип действия всех его частей, можем объяснить принцип работы.

  • Поворачиваем ключ зажигания в положение «Пуск двигателя»
  • Напряжение от замка зажигания поступает на обмотки втягивающего реле, возникает электромагнитное поле, которое притягивает шток с токопроводящей пластиной к силовым контактам реле. Одновременно этот шток перемещает вилку бендикса и вводит в зацепление его шестерню с маховиком коленвала
  • Токопроводящая пластина, замкнув контакты реле, направляет ток от аккумулятора через щеточный аппарат на обмотки якоря электродвигателя
  • Он начинает вращаться и приводит в движение маховик коленчатого вала мотора. Происходит запуск ДВС
  • Водитель отпускает ключ, размыкается электрическая цепь втягивающего реле и стартер прекращает работу

Видео принцип работы стартера автомобиля:

Основные неисправности и их признаки

Найти неисправности может только специалист, поэтому рекомендую познакомиться с методикой проверки стартера автомобиля от опытного автоэлектрика. Сейчас перечислю некоторые признаки поломок:

  1. При повороте ключа в замке зажигания слышно щелканье, но характерного звука вращения вала двигателя нет. – Возможно, окислились силовые болты втягивающего реле или подгорела токопроводящая пластина штока внутри реле
  2. Ключ в положение «Пуск», а щелчка не было, слышно только жужжание стартерного электродвигателя. – Не сработало должным образом втягивающее. Рекомендуется проверить втягивающее реле мультиметром или контрольной лампой.
  3. После успешного старта мотора слышен звук работающего стартера, при этом ключ зажигания находится в исходном положении. Может быть, шестерня не вышла из зацепления с движком или неисправен бендикс

В любом случае, чтобы правильно определить, что сломалось, нужно снять его с автомобиля и провести диагностику на столе от аккумулятора. Тогда точно будет видно, что вышло из строя. Сильно может помочь обычный визуальный осмотр видимых частей стартера. Более детальные рекомендации смотрите в видео подборках по теме.

Заключение

Теперь знаете, что такое стартер и как он работает. Подробно рассмотрели из чего он состоит, каждую его часть объяснили подробно. Видеоролики помогут легко понять материал. Все это позволит решать проблемы с ним самостоятельно без обращения на СТО. Если будут вопросы, задавайте в комментариях. Всем удачи на дорогах!

Видео по теме:

Какие бывают автомобильные стартеры, их разновидности и чем они отличаются:

Бендикс. Что может в нем сломаться:

Как проверить новый бендикс перед установкой его на стартер:

что это такое. Какие бывают стартеры

Как видно даже из самого названия, стартер автомобиля необходим для того, чтобы запускать двигатель внутреннего сгорания. Для этого он придаёт коленчатому валу необходимую первичную частоту вращения. Стартер, по сути, — неотъемлемая часть электрического оборудования любой современной машины . Конструкция стартера представляет из себя двигатель с четырьмя полюсами постоянного того, который питается от батареи аккумулятора.

Его мощность зависит от определённой модификации автомобиля и бывает абсолютно разной. Но для того, чтобы запустить большинство бензиновых двигателей, достаточно стартера мощностью в 3 кВт . В данной статье мы подробно Вам покажем принцип работы, а также устройство стартера в его «классическом» варианте.

История возникновения стартера

Чуть больше 90 лет тому назад случилось превращение заводной рукоятки из детали обязательного назначения в дополнительный инструмент . Но бедный Байрон Джон Картер , который стал жертвой своей галантности, уже не ощутил помощи от этого. Попытки придумать автоматический запуск двигателя внутреннего сгорания увенчаны множеством сказаний неправдоподобных и увлекательных в то же время.

Но правда остаётся правдой и начало прошлого века в автомобильной индустрии ознаменовывается тщетными попытками автомобилестроителей в замене заводной рукоятки на нечто более простое и удобное. Эксперименты одних базировались на использовании сжатого воздуха, что накапливался в специальном резервуаре, во время работы мотора. Другие же возлагали надежды на использование выхлопных газов. А третьи вообще пытались использовать механизмы, конструктивно напоминающие часовой, где главную роль играла спиральная пружина.

Электрический пуск на то время был на грани фантастики и не воспринимался автомобильными конструкторами всерьёз, ибо размеры электромоторов могли превышать сам двигатель, который нужно было им заводить. Июль 1910 года стал датой смерти Байрона Джона Картера, президента компании Kartercar и давнего друга основателей компании «Кадиллак». Он скончался от увечий, которые были нанесены ему при попытке завести автомобиль марки «Кадиллак», который заглох, одной незнакомой девушке.

Растерянная владелица автомобиля забыла отрегулировать зажигание, которое контролировалось небольшим рычажком на руле, служащим при запуске для установки большего угла опережения. Картер в силу своей галантности посчитал неуместным проконтролировать девушку. Машина начала сильно реветь и заводная ручка, что выскочила, попала ему прямо в темечко . Жертва Картера была совсем не последней такого плана, но именно этот случай подтолкнул Леландов – владельцев компании «Кадиллак» на серьёзное решение по продвижению разработки электро-пускового механизма.

Удачно оказался в этих кругах и Чарльз Кеттеринг , молодой инженер из Огайо, который придумал электрический двигатель для кассовых аппаратов, National. Этот небольшой электромотор как раз пришёлся Леландамкак нельзя кстати. Электродвигатели, которые подходили под размеры кассовых аппаратов, не отличались достаточной мощностью, для корректной работы в автомобиле без перегревания. Кеттеринг пошёл в правильном направлении, изготовив малогабаритный электромотор, работающий от напряжения – от 32 до 220 вольт. Он успешно продавался во всех мировых странах.

Та же идея была использована Кеттерингом и в стартерах автомобиля. Он собрал в лаборатории машиностроения General Motors малогабаритный и слабый моторчик и в 1912 году привёз его в Детройт, где он впервые был установлен на автомобиль. Электромотор Кеттеринга зацеплялся с зубцами маховика, а не с коленвалом двигателя, это существенно снизило требования к его мощностным характеристикам. А проблема перегрева была решена сама собой.

За то время, что двигатель запускался, электромотор попросту не успевал сильно нагреваться. Стартер отрабатывал на все сто процентов и спорить с этим было попросту невозможно. Хотя руководство GeneralMotors считало, что если этот агрегат потерпит неудачу, то это может сказат

Стартер — Энциклопедия журнала «За рулем»

Стартер — электрическая машина, коллекторный двигатель постоянного тока, основной механизм системы пуска автомобильного двигателя внутреннего сгорания.

Схема соединений стартера


1 – стартер;
2 – аккумуляторная батарея;
3 – генератор;
4 – монтажный блок;
5 – реле включения стартера;
6 – выключатель зажигания;
I – удерживающая обмотка;
II – втягивающая обмотка.

Для запуска любого ДВС водителю необходимо раскрутить коленчатый вал, то есть передать на него вращающий момент. Коленчатый вал приводит в движение через шатуны поршни, в цилиндры засасывается топливо-воздушная смесь. Свеча зажигания поджигает сжатую топливовоздушную смесь, расширяющиеся газы оказывают давление на поршень. Поршень в цилиндре, который находится в состоянии рабочего хода, через шатун воздействует на коленчатый вал. В результате приходят в движение шатуны и поршни других цилиндров, в которых происходят аналогичные рабочие процессы сжатия, поджига топливо-воздушной смеси, расширения газов. Двигатель запускается и передает крутящий момент на механизмы трансмиссии.

Типы пусковых механизмов

Для первоначальной раскрутки коленчатого вала применяются пусковые механизмы, которые подразделяются на несколько типов. Группа мускульных пусковых механизмов включает в себя механизмы с ножным приводом используются на одноколейных транспортных средствах с ДВС. На мотоциклах — до недавнего времени широко применялись кикстартеры, пусковая педаль с трещоткой свободного обратного хода, соединенная с коленвалом двигателя через шестерни пусковой системы. На мопедах и мотовелосипедах для запуска ДВС используют педали велосипедного типа. Пусковые системы с ручным приводом подразделяются на механизмы с использованием шнура, наматываемого на маховик (барабан). Эти пусковые системы используются для запуска ДВС небольшой мощности — на бензопилах, лодочных моторах, стационарных электрогенераторах и насосах. На инерционные механизмы с использованием понижающего редуктора, которыми оснащаются легкие тракторы и катерные дизели. На системы прямого действия, в которых какие-либо механизмы не используются вовсе — как на легких самолетах, в которых запуск двигателя производится раскручиванием винта вручную.
На автомобилях в качестве запасной используется ручная система пуска рукояткой, в простонародье «кривой стартер». На переднем торце коленчатого вала ДВС находится венец с косыми зубьями, покатые поверхности которых направлены против направления вращения вала. В этот венец вставляется пусковая рукоятка с поперечными штифтами. Штифты входят в зацепление с зубьями венца. При повороте рукоятки по часовой стрелке крутящий момент передается на коленчатый вал двигателя. Как только ДВС запустится, косые поверхности зубьев венца выталкивают штифты пусковой рукоятки вперед, рукоятка выходит из зацепления с коленчатым валом.
Простейший по устройству механизм с пусковой рукояткой широко использовался на заре автомобилизма. В большинстве моделей легковых автомобилей начала ХХ столетия пусковая рукоятка была несъемной и соединялась с коленчатым валом либо муфтой одностороннего ходя, либо посредством венца — рукоятку при пуске нужно было слегка вдвинуть по ходу и провернуть. В современных автомобилях рукоятка ручного запуска ДВС встречается редко и только в автомобилях классической заднеприводной компоновки с передним расположением двигателя.
В гоночных автомобилях используется пусковая система с отсоединяемым электрическим стартером — вместо пусковой рукоятки используется электродвигатель с венцовым зацеплением с коленчатым валом ДВС. Этот стартерный механизм подключается к специальному фланцу в задней части автомобиля, поскольку двигатель таких машин располагается над задней осью или перед ней. Другая большая группа пусковых механизмов включает в себя стартеры с использованием вспомогательных двигателей разного типа. Самым распространенным видом подобных механизмов является электростартер, который повсеместно применяется на автомобилях всех типов, мощных лодочных моторах, катерах, мотоциклах, квадроциклах и другой транспортной технике с ДВС.
На тракторных дизелях применяется система запуска со вспомогательным ДВС — «пускачом». Обычно это одноцилиндровый двухтактный бензиновый двигатель воздушного охлаждения, мощность которого примерно в десять раз меньше мощности основного двигателя. Пусковой ДВС, в свою очередь, запускается либо электростартером, либо вручную шнуровым механизмом (как на лодочных моторах). Судовые, танковые, тепловозные дизели оснащаются пневматической системой запуска. В данном пусковом механизме для приведения во вращение коленчатого вала используются сам главный двигатель, в цилиндры которого через дополнительные клапаны подается сжатый воздух. Как только двигатель запускается, подача сжатого воздуха в цилиндры прекращается. ДВС начинает работать в обычном режиме. Баллон со сжатым воздухом пополняется во время работы основного двигателя, который соединен с компрессором. Обычно этот же компрессор используется в системе управления транспортным средством, в тормозной системе (с пневмоприводом), в механизмах подвески (пневмоподвеска) и других. Особое распространение пневмозапуск получил в самолетах 30-40-х годов прошлого века. В наши дни в авиационной технике используются электрические стартеры, получающие питание от бортовых аккумуляторов самолета, стационарных станций и подвижных аэродромных пусковых агрегатов (АПА).
Помимо пусковых механизмов различного типа существует и система непосредственного запуска ДВС, разработанная немецкой компанией BOSH. Система Direct Start включает в себя управляющий компьютер и систему форсунок, впрыскивающих топливо-воздушную смесь в один из цилиндров остановленного двигателя, поршень которого находится в положении рабочего хода. Свеча поджигает смесь, которая поступает в цилиндр уже в сжатом виде. Происходит вспышка, расширяющиеся газы толкают поршень, который через шатун приводит во вращение коленчатый вал. Управляющий компьютер подает поочередно команды на впрыск в другие цилиндры, поршень которых приходит в положение рабочего хода — двигатель запускается. Эта система работает только в ДВС с количеством цилиндров от четырех и более и в серийных автомобилях пока не применяется.

Устройство автомобильного электростартера

1 – ограничительное кольцо хода шестерни;
2 – буферная пружина;
3 – шестерня привода;
4 – ступица обгонной муфты;
5 – ролик обгонной муфты;
6 – наружное кольцо обгонной муфты;
7 – кожух обгонной муфты;
8 – ось рычага привода шестерни;
9 – рычаг привода;
10 – крышка со стороны привода;
11 – якорь тягового реле;
12 – шток тягового реле;
13 – втягивающая обмотка реле;
14 – удерживающая обмотка реле;
15 – корпус реле;
16 – крышка реле;
17 – контактные болты;
18 – контактная пластина;
19 – щетка;
20 – коллектор;
21 – обмотка статора;
22 – обмотка якоря;
23 – стяжной болт;
24 – кожух;
25 – сердечник якоря;
26 – корпус стартера;
27 – полюс статора;
28 – поводковое кольцо.
В качестве вспомогательного двигателя для запуска двигателя применяются коллекторные электродвигатели постоянного тока, получающие питание от бортовой аккумуляторной батареи автомобиля. На вал электродвигателя насажена подвижная муфта одностороннего хода, которую венчает шестерня. При повороте ключа зажигания или нажатии пусковой кнопки соленоид стартера перемещает муфту по валу. Венец муфты входит в зацепление с зубьями маховика ДВС. Одновременно через замкнувшиеся контакты на коллекторные щетки электродвигателя подается электрический ток. Вал двигателя приводится во вращение, крутящий момент передается через зубья маховика на коленчатый вал ДВС. Как только двигатель запускается, соленоид и электродвигатель стартера обесточиваются, муфта под воздействием пружины возвращается в исходное положение, выводя пусковую шестерню из зацепления с маховиком.
Электростартер в ряде случаев может применяться в качестве вспомогательного двигателя автомобиля — когда машину необходимо переместить на небольшое расстояние (в несколько метров) при неработающем ДВС. В экстренных ситуациях, когда жизни водителя и пассажиров может угрожать опасность, водитель может включить первую передачу и стартером привести автомобиль в движение.

Электростартеры мотоциклов

На легких мотоциклах, скутерах, мотороллерах с электрозапуском обычно используется электрическая машина двустороннего действия — династартер, который при подаче тока может работать, как электродвигатель, а в обычном состоянии (при работающем ДВС) выполняет функции электрогенератора.
Династартер устанавливается непосредственно на левую часть коленчатого вала мотоциклетного двигателя (встречается и обратное расположение), его якорь вращается с той же скоростью, что и коленчатый вал. Недостатком династертера, как и любого мотоциклетного генератора, является выработка недостаточного тока на малых оборотах двигателя (поскольку нет повышающей обороты якоря ременной, цепной или шестеренчатой передачи). На тяжелых мотоциклах (чопперах, спортбайках и других) применяются более совершенные системы электрозапуска схожие по устройству с автомобильными.
Для обеспечения безопасности мотоциклетные электростартеры дополняются специальными механизмами блокировки, предотвращающими запуск двигателя при неработающих тормозах. Подобная блокировка в обязательном порядке устанавливается на все мотоциклы и скутеры с автоматической передачей (клиноременным вариатором). Двигатель скутера запускается поворотом ключа только в том случае, если одна из тормозных рукояток (переднего или заднего тормоза) зажаты водителем. При свободных тормозных рукоятках энергия на электростартер не подается.

Запуск двигателя в экстренных случаях

На транспортных средствах с механической КП запуск двигателя при неработающем электростартере и отсутствии механизма пуска рукояткой возможен буксировкой автомобиля («с толкача»). Однако, таким образом невозможно запустить автомобиль и мотоцикл с автоматической трансмиссией — если транспортное средство не оборудовано механизмом блокировки АКП. На скутерах с вариатором подобный механизм отсутствует. Поэтому пуск двигателя буксировкой или при движении накатом на них невозможен, но обязательно есть кикстартер, который на скутерах с электрозапуском двигателя используется в качестве вспомогательного пускового механизма. При истощенной бортовой аккумуляторной батарее автомобиля и исправном электростартере двигатель можно запустить, подавая ток от внешнего источника электроэнергии. Для этого используются сетевые понижающие трансформаторы или аккумуляторы других автомобилей.

принцип работы, схема и особенности

Прежде чем проводить ремонт электрооборудования, необходимо узнать конструкцию всех наиболее важных компонентов. Каждый водитель должен знать устройство стартера автомобиля, так как это один из наиболее уязвимых элементов конструкции. Стартер необходим для того, чтобы облегчить запуск двигателя внутреннего сгорания. Используется как на бензиновых, так и на дизельных моторах.

Но запустить двигатель можно и при помощи силы мышц, электрического мотора либо же агрегатом на пневматике. В легковых автомобилях чаще всего можно встретить запуск двигателя, осуществляемый при помощи электрического стартера. В качестве источника питания используется аккумуляторная батарея.

Какие бывают стартеры?

Из общей массы этих механизмов можно выделить две большие группы: редукторные и безредукторные. Как происходит работа, а также внутреннее устройство, понятно из самого названия. Если внутри электродвигателя нет редуктора, то такой стартер способен развить небольшую частоту вращения. Наличие планетарного редуктора позволяет достичь большей скорости ротора. При этом непосредственно электродвигатель может иметь сравнительно небольшую мощность, но ее хватит для раскручивания коленчатого вала мотора.

устройство стартера автомобиля

Но имеется один большой недостаток у таких механизмов – надежность крайне низкая, могут очень быстро износиться и выйти из строя. Но не стоит думать, что безредукторные стартеры отличаются большим ресурсом. Они тоже выходят из строя, да еще и обладают одним весомым недостатком – при слабом заряде батареи не способны раскрутить коленчатый вал.

Основные компоненты стартера

По сути, устройство стартера автомобиля, схема его подключения к бортовой сети, одинаковы практически у любого производителя. Независимо от того, в какой стране изготовлен автомобиль и по каким стандартам. Отличаться устройства могут только лишь вариантом исполнения, качеством изделий, но общая конструкция будет однотипна. Можно выделить несколько основных компонентов:

  1. Ротор – подвижная часть стартера автомобиля. На нём имеется обмотка, на которую подается электрический ток.
  2. Статор является неподвижной частью. Некоторые производители электродвигателей в целях экономии устанавливают постоянные магниты. Но это делать неразумно, так как значительно снижается мощность электрического двигателя.
стартер автомобиля устройство

Обычно такая конструкция используется в редукторных стартерах. Без дополнительных шестерен электродвигатель не способен развить крутящий момент, необходимый для вращения коленчатого вала. В таких механизмах есть и преимущества, и довольно существенные недостатки. Главный плюс – это то, что при запуске двигателя стартер потребляет очень маленький ток. Но конструкция узла намного сложнее.

Бендикс и обгонная муфта

Это два компонента, которые смонтированы на роторе стартера. Они необходимы для того, чтобы передавать крутящий момент от ротора стартера к венцу маховика. Причём шестерня, которая находится на обгонной муфте, может вращаться только лишь в одном направлении. Поэтому при диагностике данного механизма необходимо просто попробовать прокрутить шестерню в обе стороны.

стартер автомобиля устройство принцип работы

В верхней части корпуса стартера устанавливается втягивающее реле, которое выполняет функцию силового контакта и позволяет переместить обгонную муфту с шестерней по оси ротора, чтобы она вошла в зацепление с венцом маховика. Вилка, с помощью которой перемещается шестерня, изготавливается из пластика или металлических пластин.

Как работает стартер?

А теперь нужно поговорить о том, как же приводит во вращение коленчатый вал стартер автомобиля. Устройство, принцип работы этого механизма просты, но существует несколько нюансов, которые влияют на нормальное функционирование. Когда поворачивается ключ в замке зажигания, на управляющий контакт втягивающего реле производится подача напряжения. При этом у втягивающего якорь перемещается, шестерня бендикса вводится в зацепление с маховиком.

Также втягивающее реле замыкает силовые контакты и подает напряжение питания на обмотки электродвигателя. Как только положение ключа изменится, отключится питание от управляющего вывода тягового реле. При этом пружина, которая находится внутри реле, отбросит якорь, и разомкнутся силовые контакты. В это же время бендикс выйдет из зацепления с маховиком.

Втягивающее реле

Чтобы уменьшить ток потребления, реле изготавливают с использованием схемы, в которой применяется две обмотки. Первая работает только в начальный момент времени включения, чтобы сердечник втягивающего реле полностью сжал пружину и замкнул контакты.

устройство стартера автомобиля схема

Вторая обмотка, изготовленная из тонкого провода, называется удерживающей. Ее назначение заключается в том, чтобы удержать сердечник в выжатом положении. Особенность схемы подключения обмоток:

  1. У каждой из катушек имеется два вывода. Один из них соединен с управляющим выводом втягивающего реле.
  2. На удерживающей катушке второй вывод соединен с массой.

Удерживающая катушка соединена с массой и положительным выводом. И ток через неё проходит, но только в случае, когда в замке зажигания ключ повёрнут в крайнее положение «Старт». На втягивающей катушке второй контакт подключён к положительному выводу электродвигателя стартера автомобиля. Схема и виды приведены на рисунках.

При подаче напряжения на втягивающее он, пройдя по катушкам статора и ротора, подключается к минусу питания. При этом ток перестанет идти через втягивающую катушку. В этом случае работать будет только удерживающая обмотка. При помощи этих двух обмоток можно достичь очень большого усилия для стягивания сердечника, а также значительно уменьшить ток, необходимый для удержания.

стартер автомобиля схема и виды

Втулки и щетки

Это два компонента, которые очень сильно влияют на нормальное функционирование электродвигателя. По щеткам передаётся плюс питания, а по втулкам проходит минус на роторную обмотку. При разборке стартера необходимо особое внимание уделять состоянию этих компонентов.

Если имеется выработка втулок, их необходимо заменить. При чрезмерном износе щеточного узла эксплуатация стартера нежелательна. Одновременно с этим нужно проверить состояние ламелей на роторе. При необходимости следует их очистить от загрязнений. Но перед началом работ внимательно изучите устройство стартера автомобиля, чтобы максимально эффективно провести ремонт.

устройство, назначение и принцип работы, фото и видео, где находится и для чего нужен в машине

Стартер является основным агрегатом пусковой системы двигателя, раскручивающий его вал до частоты вращения, необходимой для запуска мотора. Знать, что такое стартер в автомобиле и для чего он служит необходимо, чтобы определить неисправность и выполнить ремонт.

Содержание

[ Раскрыть]

[ Скрыть]

Описание устройства

Данное устройство выполнено в виде цилиндра, помещенного в металлический корпус. Его длина составляет около 15 см, а диаметр — примерно 7-10 см в зависимости от модели. К стартерному механизму может быть подключен еще один цилиндрический элемент меньших размеров — реле. Узел будет соединяться как минимум с одним проводом от аккумулятора, еще один проводник может идти на реле.

Для чего нужен стартер в автомобиле и где он находится?

Стартер в автомобиле — это механизм, назначение которого заключается в воздействии на коленвал с целью его прокручивания, необходимого для запуска двигателя.

Стартер устанавливается в месте соединения силового агрегата с коробкой передач. Здесь располагается обычно пластиковый кожух, выполненный в виде колокола. В зависимости от модели авто стартерный механизм может устанавливаться ближе к верхней части либо внизу. В первом случае автовладелец получит к нему доступ из моторного отсека, а во втором — из-под днища. Фиксация устройства осуществляется с помощью двух или трех болтов.

Устройство автомобильного стартера

Конструктивно данный узел в машине состоит из следующих компонентов:

  • 1 — вал приводного устройства;
  • 2 — втулка, расположенная на передней крышке механизма;
  • 3 — ограничительное колечко;
  • 4 — шестерня, оснащенная внутренним кольцом обгонной муфты;
  • 5 — ролик обгонного шкива;
  • 6 — опора вала приводного устройства с вкладышем;
  • 7 — ось планетарной шестеренки;
  • 8 — уплотнительный элемент;
  • 9 — кронштейн рычага механизма;
  • 10 — сам рычаг приводного устройства;
  • 11 — передняя крышка стартерного механизма;
  • 12 — якорное устройство реле;
  • 13 — фиксирующая обмотка;
  • 14 — тяговая обмотка;
  • 15 — втягивающее реле;
  • 16 — шток указанного выше элемента;
  • 17 — сердечник втягивающего реле;
  • 18 — пластина с контактными элементами механизма;
  • 19 — защитная крышка втягивающего реле;
  • 20 — контактные винты;
  • 21 — вывод для подключения плюсовых щеточных элементов;
  • 22 — скоба;
  • 23 — держатель щеток;
  • 24 — плюсовая щетка;
  • 25 — вал якорного устройства;
  • 26 — стяжной элемент;
  • 27 — задняя крышка механизма, оснащенная втулкой;
  • 28 — коллекторное устройство;
  • 29 — корпус стартера автомобиля;
  • 30 — постоянный магнит;
  • 31 — сердечник якорного устройства;
  • 32 — опора вала якоря с установленным вкладышем;
  • 33 — планетарная шестеренка механизма;
  • 34 — основная шестерня устройства, являющаяся центральной;
  • 35 — водило;
  • 36 — шестеренка, оснащенная внутренними зубчиками;
  • 37 — кольцо отводки устройства;
  • 38 — ступица с внешним колечком обгонной муфты.
Схема стартерного механизма

Принцип работы стартера

При попытке запуска двигателя узел работает следующим образом:

  1. Ток подается через замкнутые контактные элементы замка зажигания на реле механизма. После этого он идет на клеммы тяговой обмотки.
  2. Якорное устройство тягового реле начинает выполнять поступательные движения внутри корпуса механизма. Это приводит к перемещению обгонной муфты до момента, пока зубчики ее рабочей шестеренки не зацепятся с зубцами венца маховика.
  3. Когда якорное устройство тягового реле достигнет конечного положения, это приведет к замыканию контактных элементов. В итоге происходит подача тока непосредственно на обмотку электрического моторчика, а также на элемент, удерживающий реле.
  4. Вал стартерного механизма начинает передавать крутящийся момент на коленвал силового агрегата, для чего используется маховик. Подача вращения способствует обеспечению запуска двигателя машины.
  5. После того как скорость вращения маховика станет больше, чем коленвала двигателя, зубчики рабочей шестеренки бендикса покинут зацепление с венцом. Это приведет к возвращению пружинки обгонной муфты к начальному состоянию, которое было до запуска ДВС.
  6. На следующем этапе ключ в замке положения возвращается в стандартное состояние. Это приводит к прекращению подачи тока на контактные элементы стартерного устройства от аккумулятора. В дальнейшем функционирование двигателя автомобиля проходит без участия механизма.

Когда запуск мотора машины завершен, на стартерный узел перестает подаваться питание.

Пользователь Михаил Нестеров подробно рассказал о том, что такое стартер в автомобиле и о принципе действия данного устройства.

Виды стартеров

Данный тип устройств можно разделить на две разновидности:

  • с редуктором;
  • без него.

С редуктором

Основная особенность такого типа механизмов заключается в пониженном потреблении тока для обеспечения эффективного функционирования узла. Благодаря этому стартер может качественно прокрутить коленвал двигателя даже в случае низкого заряда батареи. Основным преимуществом устройств считается использование постоянных магнитов в конструкции. Это позволяет обеспечить более высокий ресурс эксплуатации обмотки статора и свести проблемы, связанные с ней, к минимуму.

На практике автовладельцы машин, оснащенных такими стартерами, сталкиваются с другими проблемами. К примеру, длительная эксплуатация приводит к выходу из строя вращающейся шестеренки. Однако, данная неисправность обычно обусловлена заводским браком либо некачественным изготовлением механизма.

Кроме высокого срока службы, редукторные устройства обладают следующими преимуществами:

  • компактные габариты и небольшой вес;
  • низкая стоимость запчастей для ремонта и восстановления механизма;
  • возможность эффективного запуска силового агрегата в условиях пониженных температур.

Минусы устройств:

  • запчасти для ремонта узла найти проблематично, поэтому их часто приходится заказывать;
  • в результате низкой стоимости деталей страдает их качество;
  • сложность выполнения ремонта по сравнению с безредукторными механизмами.

Пользователь Дмитрий Тракторенко рассказал об особенностях работы редукторных устройств.

Без редуктора

По конструкции такой тип механизмов не оснащается редукторным элементом, но характеризуется прямым воздействием на вращение шестеренки. Основное преимущество заключается в более упрощенном устройстве стартерного узла, что позволяет произвести его ремонт самостоятельно. Когда подача тока на электромагнитный выключательный элемент завершена, шестеренка механизма моментально сцепляется с маховиком. Это способствует более быстрому зажиганию и запуску двигателя.

Данный тип стартерных механизмов характеризуется повышенной выносливостью, которая способствует увеличению срока службы. Это позволяет снизить вероятность появления неисправностей в результате воздействия тока. К недостаткам безредукторных устройств следует отнести низкое качество функционирования в сильный мороз.

Основные плюсы стартеров, не оснащенных редукторами:

  • высокая надежность;
  • возможность проведения простого ремонта;
  • если устройство сломается, в продаже без проблем можно найти детали для его восстановления.

Минусы:

  • безредукторные механизмы более громоздкие, их масса выше;
  • для работы такого устройства требуется больше электроэнергии;
  • в результате того, что при производстве таких стартеров используются дорогостоящие материалы, стоимость замены деталей будет более высокой.

Подробнее о выборе устройств между реудкторными и безредукторными вариантами рассказал канал «Ingvar».

Самые распространенные неисправности стартера

Если стартер в автомобиле начинает работать с перебоями, это приводит к сложностям в запуске ДВС. Проблемы в функционировании механизма можно устранить самостоятельно, но для этого надо разобраться в «симптомах» неполадок.

Признаки неисправности

О том, что стартерный механизм скоро выйдет из строя, могут сообщить такие признаки:

  1. При прокручивании ключа в замке зажигания появляются задержки. Аккумуляторная батарея при этом заряжена. Необходимо уделить внимание диагностике устройства, в частности, проверке втягивающего реле.
  2. Трудное прокручивание коленчатого вала силового агрегата. Проблема может проявиться в холодное время года, тогда она свидетельствует о разряде аккумулятора. Но если это происходит летом и АКБ заряжена, то надо диагностировать щеточный узел и состояние подшипниковых элементов.
  3. При запуске мотора шестерная стартерного механизма с трудом выходит из зацепления с венцом маховика. Проявляется нехарактерный для работы устройства звук.
  4. При проворачивании ключа в замке коленвал начинает прокручиваться, но запуска силового агрегата не происходит.
  5. Когда водитель пытается завести двигатель машины, стартерный узел не вращается и не подает никаких признаков работы.
  6. Пуск силового агрегата авто успешно выполнен, но после этого стартерный узел не выключается. Он продолжает вращаться и потреблять определенный объем электроэнергии.

Причины проблемы и рекомендации по устранению

Если стартерный механизм не крутит коленвал, реле устройства не щелкает и якорь не вращается

Это может быть обусловлено следующими неполадками:

  1. Произошел разряд аккумулятора, устройство неисправно. Требуется диагностика батареи и восстановление ее заряда путем использования ЗУ.
  2. Наличие окисления либо плохой контакт на положительной клемме АКБ либо стартерного механизма. Проблема решается путем очистки и восстановления контактного элемента.
  3. Неполадки в функционировании контактной составляющей замка зажигания. В этом случае выключательное устройство придется демонтировать и полностью разбирать, чтобы определить причину проблемы. Если контактная группа перегорела, ее надо менять.
  4. Наличие межвиткового замыкания либо замыкания на массу в обмотке втягивающего реле стартерного механизма. Проблема может заключаться в обрыве электроцепи. Устройство подлежит диагностике. Перемотка обмоток может решить проблему, но зачастую не позволяет этого сделать. Целесообразно будет произвести ее замену.
  5. Причина может заключаться в заедании якорного устройства тягового реле. Требуется диагностика последнего. Если он вышел из строя, то меняется на новый.

Рекомендации по поиску причины неисправности устройства приведены в ролике, снятом каналом «Автоэлектрика ВЧ».

Если стартерный узел медленно прокручивает коленвал силового агрегата, причины могут быть такими:

  1. Подгорание коллекторного устройства либо появление замыкания между пластинчатыми элементами узла. Требуется детальная проверк, и, при необходимости, коллектор подлежит замене.
  2. Критическое изнашивание щеточного механизма либо его зависание. Требуется полный разбор стартерного устройства и проверка элементов. Возможно, положение щеток можно отрегулировать, но если они износились, то единственным вариантом решения проблемы будет их замена.
  3. Обрыв в обмотке статорного механизма либо якорного устройства. Потребуется произвести замер сопротивления этих компонентов. Можно попробовать перемотать обмотку, но зачастую это не дает результатов. Вероятнее всего, потребуется замена деталей.
  4. Межвитковое замыкание либо замыкание на «землю» в обмотках статорного механизма либо якоря. В таком случае проблему можно решить аналогично — путем замера сопротивления и перемотки проводников.

Если стартерный узел работает нормально, но коленвал не прокручивается, причины неисправности будут другими, потребуется демонтаж и разбор устройства:

  1. Пробуксовка муфты свободного хода. Можно демонтировать бендикс и попробовать его восстановить, но этот узел обычно ремонту не подлежит. Его придется менять.
  2. Выход из строя рычага деактивации муфты либо выскакивание оси этого элемента.
  3. Поломка поводкового колечка муфты либо буферного пружинного элемента.
  4. Перемещение приводного устройства на винтовой нарезке вала якоря стало более тугим. Также этот элемент может заедать.

Если при прокручивании стартерного устройства слышен скрежет шестеренки о зубчики маховика, причины проблемы могут быть такими:

  1. Появление забоин в зубьях устройства. Восстановить не получится, механизм подлежит замене.
  2. Некорректная регулировка хода шестеренки приводного устройства, а также момента замыкания контактных элементов включателя. Решить проблему может правильная настройка механизма.
  3. Ослабление пружинного элемента приводного устройства. Можно попробовать отрегулировать положение пружинки, при необходимости выполняется ее замена.
  4. Возможно заедание втягивающего реле. При такой проблеме стартерный узел не будет отключаться после запуска силовой установки.

Как уберечь стартер от поломки?

Чтобы увеличить ресурс эксплуатации механизма, необходимо периодически проводить его техобслуживание. Есть смысл проверять работу устройства, если при попытке запуска двигатель не заводится на протяжении первых пяти секунд.

Моменты, которые позволят предотвратить быструю поломку стартерного механизма:

  1. Надо осторожно использовать функцию автоматического запуска двигателя, если такую возможность предоставляет противоугонная система. Дистанционный старт ДВС быстро сжигает стартерный механизм и способствует ускоренному разряду аккумуляторной батареи.
  2. Нельзя передвигать транспортное средство, используя данный узел. К такому часто прибегают водители, в транспортных средствах которых неожиданно заканчивается топливо. При такой эксплуатации конструктивные элементы устройства быстро изнашиваются и выходят из строя. Этому способствуют повышенные нагрузки, в условиях которых функционирует стартер.
  3. Нельзя оставлять узел активированным после пуска силового агрегата больше чем на десять секунд. Если двигатель машины не заводится, нужно дать подождать механизму хотя бы минуту, только затем повторять попытку. Это позволит остыть стартерному узлу. Его детали при запуске нагреваются быстро, если они не будут остывать, произойдет быстрый износ устройства.
  4. Периодически надо выполнять диагностику надежности контактных элементов на клеммных зажимах АКБ. При наличии окисления компоненты подлежат очистке, поскольку это способствует появлению преграде при подаче тока от батареи на стартер.
  5. Когда силовой агрегат запущен, узел надо сразу же отключить. Нельзя удерживать ключ в положении, которое способствует работе стартера после пуска ДВС. Это приведет к его быстрому износу.

Канал «Maysternya TV» рассказал об особенностях проведения технического обслуживания этого типа устройств.

Диагностика и ремонт стартера

Процедура проверки и ремонта механизма делится на несколько этапов:

  • снятие;
  • разбор устройства;
  • диагностика и восстановление;
  • сборка и установка.

Демонтаж

Процедура снятия рассмотрена на примере модели ВАЗ 2101:

  1. От АКБ отключается минусовый контакт, что позволит предотвратить замыкания в системе. С помощью средства WD-40 рекомендуется обработать крепежные винты стартерного устройства. Обычно они плотно зафиксированы и со снятием могут возникнуть сложности.
  2. Производится демонтаж воздушного фильтрующего устройства с карбюратора ДВС. Для этого выкручиваются винты, фиксирующие его, узел демонтируется.
  3. С помощью гаечного ключа надо вывернуть гайки, которые крепят стартерный механизм к блоку ДВС.
  4. Затем узел отодвигается вперед, от него отключаются подсоединенные провода. При выполнении задачи рекомендуется запомнить их расположение, а лучше — сфотографировать, чтобы не перепутать при подключении.
  5. Стартерный механизм извлекается.

Канал «Ремонт и обслуживание авто» представил подробное руководство по выполнению демонтажа устройства с описанием всех особенностей этого процесса.

Разбор устройства

Процедуру разборки рекомендуется выполнять на заранее подготовленной чистой поверхности:

  1. Выполняется демонтаж втягивающего цилиндра с устройства. Для этого отключается кабель, выкручивается гайка на контактном винте. Затем элемент крепления с шайбой рекомендуется накрутить обратно, чтобы не потерять.
  2. С помощью отвертки выворачивается три винта, которые фиксируют цилиндр к стартерному устройству. Производится демонтаж втягивающего элемента, извлекается пружинная деталь. Выполняется снятие якорного устройства. Для этого его надо потянуть вверх, вывести из зацепления и демонтировать.
  3. На следующем этапе производится снятие защитного кожуха стартерного механизма. Для этого с помощью отвертки необходимо вывернуть два крепежных болта и выполнить демонтаж крышки.
  4. Выкручивается два стяжных болтика. Производится демонтаж крышки с корпуса стартерного механизма.
  5. Выкручиваются винты, с помощью которых фиксируется обмотка устройства у пластин держателя щеточного узла. Извлекается изолирующий патрубок.
  6. Выполняется отсоединение крышки со стороны коллекторного устройства с корпусом самого механизма.
  7. Производится демонтаж перемычки обмоток стартерного узла из держателя щеток. Сами элементы извлекаются, для этого используется отвертка.
  8. Производится выпрессовка задней втулки, для выполнения задачи потребуется оправка соответствующего диаметра.
  9. Затем осуществляется извлечение шплинта рычага приводного устройства, а также его оси. Для этого потребуется отвертка с плоским наконечником.
  10. После выполнения демонтажа прорезиненой заглушки приводной узел стартера надо вывести из зацепления с муфтой и произвести его снятие.
  11. На следующем этапе извлекается рычаг привода.
  12. Производится демонтаж шайбы, а также стопорного кольца. На этом этапе надо быть аккуратным, чтобы не потерять детали.
  13. Далее, выполняется снятие муфты приводного устройства с вала якорного элемента механизма.
  14. На завершающем этапе разборки производится выпрессовка передней втулки из крышки узла. Используется оправка нужного размера.

Проверка и восстановление

После разбора устройства выполняется диагностика всех составляющих элементов и их ремонт или замена:

  1. На первом этапе на предмет износа производится диагностика щеток. Высота данных элементов должна составить не меньше 1,2 см для ВАЗ 2101. Это значение может отличаться в зависимости от модели машины. Для диагностики используется штанген-циркуль. Если проверка показала износ щеток, эти элементы подлежат замене.
  2. Затем выполняется визуальная диагностика обмоток, следы подгорания на них не допускаются. Якорный узел должен быть целым, дефекты и сколов на нем должны отсутствовать.
  3. Если на корпусе стартерного устройства обнаружены трещины, данную проблему решить получится только путем замены. Через такие повреждения внутрь механизма может поступать влага, которая приведет к его полной поломке. Найти новый корпус проблематично и если этого не удалось сделать, то стартер меняется.
  4. Не допускается износ муфты. Необходимо визуально оценить целостность ее зубьев. Если нет хотя бы одного из них, муфта подлежит замене.
  5. Производится диагностика так называемых пятаков втягивающего цилиндра. На этих элементах должен быть качественный контакт. В противном случае они меняются.
  6. Если при активации устройства узел прокручивается, но маховик не вращается, проблему надо искать в шестеренках. Поврежденные элементы подлежат замене.
  7. В случае если при попытке запуска мотора раздается щелчок, но ДВС не стартует, то замене подлежит втягивающий цилиндр.
  8. Затем диагностируется посадочное место вала, оно должно иметь соответствующий диаметр. Допускается небольшой зазор на якорном устройстве стартерного механизма, но если люфт значительный, деталь меняется. Поверхность элемента рекомендуется зачистить мелкозернистой наждачной бумагой. Также нужно произвести промывку коллекторного устройства.

Обработке смазкой подлежат шестеренка привода, посадочное место якоря, а также подшипниковые элементы — это позволит предотвратить быстрый износ стартера.

Сборка и установка

Процедура сборки — более сложная задача, которая выполняется в обратной последовательности, при этом:

  1. Выполняя монтаж стопорного кольца на якорный элемент, надо быть внимательным: если деталь упадет, ее нужно найти и установить.
  2. При выполнении задачи нельзя перепутать местами щетки механизма. Это приведет к некорректной работе устройства и замыканию.
  3. В ходе установки необходимо до упора затягивать все болты для фиксации. При этом следует быть аккуратным, чтобы не повредить резьбу на элементах. Перед закручиванием винты рекомендуется обработать смазкой, что позволит при дальнейшем разборе их легче выкрутить.
  4. Выполняя установку устройства, затяжку элементов крепления к силовому агрегату надо производить постепенно. Это позволит предотвратить возможный перекос механизма.
  5. После монтажа устройства производится обратная установка всех снятых ранее компонентов в моторном отсеке. На место ставится воздушный фильтр. К стартерному механизму подключается колодка с проводами. Затем нужно подсоединить обратно кабели к клеммным зажимам АКБ.

Фотогалерея

Фото стартера и схемы его подключения:

Автомобильный стартер Место установки устройства в автомобиле Лада Схема подключения механизма

Видео «Особенности установки узла после ремонта»

Пользователь Sergey Romanov рассказал об особенностях монтажа стартерного механизма после выполнения ремонта на примере Жигулей.

Загрузка ... Загрузка …

авто не заводится? 5 признаков плохого стартера

Вы задаетесь вопросом, почему ваш автомобиль не заводится? Проблемы с системой стартера встречаются чаще, чем вы думаете, но водители часто путают их с другими проблемами с автомобилем. Читайте о плохих стартовых симптомах и узнайте, как отличить их от других проблем.

Что такое стартер?

Стартер представляет собой небольшой двигатель с питанием от аккумулятора. Он запускает двигатель вашего автомобиля. Реле стартера находится между аккумулятором и стартером и передает мощность.Без правильно работающего реле стартера и мотора вы не сможете даже выйти с парковочного места без рычага запуска или буксировки.

Каковы распространенные симптомы плохого стартера?

1. Что-то звучит не так.

Одним из признаков плохого стартера является шум щелчка, когда вы поворачиваете ключ или нажимаете кнопку запуска. Тем не менее, стартер может умереть, вообще не издавая ни звука, или он может объявить о своей надвигающейся смерти с жужжанием и скрежетом — так что слушайте!

maintenance-mobile maintenance - desktop

2.У тебя есть огни, но нет действий.

Если вы попытаетесь запустить двигатель, но обнаружите, что приборная панель загорается, но двигатель не включается, возможно, у вас возникла проблема со стартером.

3. Ваш двигатель не заводится.

Ваш двигатель не работает, даже после попытки запуска? В этот момент пришло время вызвать помощь на дороге и доставить ваш автомобиль в ближайший автосалон Firestone Complete. Если Jumpstart не запустит ваш двигатель, ничего, кроме сертифицированного специалиста не будет!

4.Дым идет из твоей машины.

Стартер является частью электрической системы вашего автомобиля и подвержен перегоранию предохранителей и коротким замыканиям. Когда вы отчаянно пытаетесь завести автомобиль, стартер может перегреться, что может вызвать проблемы с электричеством и сопутствующим дымом. Если вы видите или ощущаете запах дыма, обратитесь за помощью, а не поворачивайте ключ снова!

5. Пропитано маслом стартер.

Ваш стартер обычно находится на стороне водителя, чуть ниже левого ряда цилиндров.Если вы откроете капот и обнаружите, что ваш стартер залит моторным маслом, плохой стартер может быть признаком другой проблемы — утечки масла. К сожалению, то, что начинается с нескольких капель масла, может медленно, а иногда и незаметно превращаться в дорогостоящую проблему, поэтому следите за утечками масла, чтобы избежать начальных проблем такого рода.

Что вызывает проблемы со стартером?

Множество проблем может привести к неисправности стартера, в том числе:

  • Ослабленная проводка к стартеру и от него
  • Грязные соединения
  • Коррозия аккумулятора
  • Поврежденные или изношенные детали в системе стартера
  • Утечки масла

Как вы решаете проблемы стартера?

Предполагая, что вы уже пытались завести и запустить автомобиль, попробуйте один из следующих советов по устранению неполадок.

1. Загляните под капот.

Проверьте аккумулятор и кабели аккумулятора, чтобы убедиться, что все в порядке. Слабый или разряженный аккумулятор или даже неисправные кабели аккумулятора могут стать причиной проблем с вашим автомобилем, а не стартером.

2. Нажмите на стартер.

Попробуйте слегка постучать по стартеру твердым предметом несколько раз, стараясь не растереть его. В некоторых случаях это легкое нажатие может помочь включить его обратно, так как вы снова постучите по электрическим компонентам в контакте друг с другом.Знаешь, как иногда можно стучать в сторону старого телевизора, чтобы вернуть изображение в фокус? Это вроде как. Но, как и ваш неуклюжий телевизор, ваша машина может реагировать только на это исправление временно — достаточно долго, чтобы доставить вас в ближайший сервисный центр.

3. Отрегулируйте коробку передач.

Допустим, автоматическая коробка передач вашего автомобиля находится в режиме «парк», но автомобиль не заводится. Если это так, попробуйте завести автомобиль в нейтральном положении. Если он запускается в «нейтральном», может быть технический сбой, который мешает автомобилю заводиться в «парке», например, неисправный нейтральный защитный выключатель.

4. Проверьте указатель уровня топлива.

Мы знаем, что это кажется глупым, но … твой бензобак пуст? Это верная причина, по которой ваш автомобиль не заводится!

Быстрое решение проблемы плохого стартера — это быстрый запуск вашего автомобиля, чтобы вы могли вывести его на дорогу, хотя бы временно, и проверить проблему с помощью квалифицированного специалиста. Если Jumpstart не справляется с задачей, вам, скорее всего, потребуется буксировать автомобиль и отремонтировать или заменить стартер. Мы можем помочь с этим.

Если вы подозреваете, что у вас возникли проблемы со стартером, начните с вашего местного Firestone Complete Auto Care.Мы предоставим вам бесплатный осмотр — без каких-либо условий. Если у вас плохой стартер, наши опытные специалисты могут починить ваш автомобиль правильно, по правильной цене, точно в срок.

225 начинающих разговор для любой ситуации

Какой ваш любимый способ начать разговор?

Вечеринки и собрания могут быть немного неловкими, особенно если вы не знаете всех в комнате. Эти разговоры — отличный способ сломать лед! И когда все праздничные встречи будут проходить, они наверняка пригодятся на следующей вечеринке или мероприятии, которое вы посещаете. Если вы хотите, чтобы разговор продолжался при вашей встрече, вы также можете создать банку беседы!

Как создать банку беседы

Фляга беседы может помочь вам выйти за рамки светской беседы и начать веселую, необычную беседу! Это гарантирует, что у вас есть несколько начала разговора в вашем заднем кармане.Создать банку разговора:

  1. Загрузите и распечатайте начало беседы ниже.
  2. Вырежьте их.
  3. Место в банке или чашке.
  4. Говори!

Стартеры разговора

Эти разговоры для начинающих хороши для людей молодых и старых! Они обязательно вызовут креативные ответы, рассмешат группу и принесут веселые воспоминания.

  • Если бы вы были в цирке, каким персонажем вы бы были?
  • Какой совет ты дал худший?
  • Что ты никогда не должен говорить на свадьбе?
  • Какую худшую линию погрузки вы когда-либо слышали?
  • Если бы вы могли хранить в кармане только один тип еды, что бы вы носили с собой?
  • Какой самый худший подарок ты когда-либо получал и почему?
  • Если бы вы были сельскохозяйственным животным, кем бы вы были и почему?
  • Какое худшее первое свидание, на котором ты когда-либо был?
  • Вы когда-нибудь преследовали кого-то в социальных сетях?
  • Что лучше всего делать с селфи?
  • Какой твой любимый скандал со знаменитостями?
  • Если бы ты мог сделать что-то незаконное, не будучи пойманным, что бы ты сделал?
  • Какая самая странная пищевая комбинация, которую вы когда-либо пробовали?
  • У тебя был воображаемый друг? Как его / ее звали?
  • Вы когда-нибудь мечтали, чтобы все были в нижнем белье?
  • Кто твой любимый комик?
  • Вы когда-нибудь были на свидании вслепую?

Разговоры для детей

Как мы все знаем, у детей большое воображение.Почему бы не поощрить их с этими дружелюбными к ребенку началами разговора? Они обязательно ответят уникальными (и удивительно проницательными) ответами.

  • Если бы вы могли составить школьный предмет, что бы это было?
  • Какая твоя самая любимая буква алфавита? Зачем?
  • Если бы кто-то дал вам 20 долларов, что бы вы купили с ним?
  • Если бы у вас была возможность каждый день есть десерт на завтрак, какой десерт вы бы выбрали?
  • О чем вы думаете в первую очередь, когда просыпаетесь утром?
  • Какое животное в зоопарке тебе нравится больше всего?
  • Если твой друг грустит, что ты делаешь, чтобы он почувствовал себя лучше?
  • Если бы у вас была возможность изобрести новый вкус мороженого, что бы это было?
  • Что самое глупое, что кто-то тебе когда-либо говорил?
  • Что вы думаете об идеальной детской площадке?
  • Какое твое любимое слово?
  • Вы бы поменялись ролями со своим родителем, если бы у вас был шанс?
  • Когда в последний раз вы использовали слова «спасибо»?
  • Если бы у вас был робот на весь день, что бы вы попросили его сделать?
  • Вы предпочитаете холодную или жаркую погоду?
  • Если бы вам никогда не приходилось есть один овощ, что бы это было?
  • Что было последним, что заставило тебя улыбнуться?
  • Какая ваша любимая часть в школе? Ваш наименее любимый?
  • Как ты заводишь друзей?
  • Кто заставляет тебя смеяться больше всего?

Стартеры для подростков

Иногда с подростками бывает трудно разговаривать.Если у вас возникли проблемы с подростком в вашей жизни, попробуйте один из этих способов начать разговор, чтобы он рассказал о том, что его больше всего волнует.

  • Что вам больше всего нравится в себе?
  • Что вредит вашим чувствам?
  • Если бы ты мог быть знаменитым, ты бы хотел? Зачем?
  • Кем из знаменитостей вы восхищаетесь?
  • Что заставило тебя смеяться в школе сегодня?
  • Что-нибудь расстроило тебя сегодня?
  • Если бы вы могли иметь больше друзей, не так ли?
  • Что вам больше всего нравится в ваших друзьях?
  • Есть ли в школе кто-нибудь, кого бы вы хотели узнать лучше?
  • Вы когда-нибудь теряли друга? Зачем?
  • Где вы хотите быть через десять лет?
  • Если бы у вас было 100 долларов, на что бы вы их потратили?
  • Есть ли что-то, что вы хотели бы сделать в семье?
  • Если бы вы выбрали один из способов быть дисциплинированным, что бы это было?
  • Как вы думаете, какие качества являются наилучшими для человека?
  • Хотели бы вы когда-нибудь сделать татуировку? Что бы это могло быть?
  • Какой, по вашему мнению, хороший возраст для знакомства?
  • Как вы думаете, почему популярны дети?
  • Если бы вы могли поехать в любую точку мира, где бы вы выбрали и почему?
  • Что бы вы хотели делать каждый день?

Глубокий разговор начинающих

Устали от разговоров о погоде, новейших спортивных играх или о том, чем вы занимаетесь на работе? Стань настоящим с этими глубокими разговорами.Просто убедитесь, что вы готовы к серьезному разговору.

  • Какие три главных вещи в вашем списке ведра?
  • Как ты думаешь, ты умрешь?
  • Какой была самая низкая точка вашей жизни?
  • Если бы вы могли попросить о чуде, что бы это было?
  • Где ты видишь себя через пять лет?
  • Какой самый большой риск вы когда-либо принимали?
  • Как бы выглядела ваша идеальная жизнь?
  • Если бы кто-то дал вам конверт с датой вашей смерти, вы бы открыли его?
  • Когда ты был самым счастливым?
  • Знаете ли вы кого-нибудь, кто живет своей жизнью в полной мере?
  • Что вы думаете об идеальном дне?
  • Кто был самым влиятельным человеком в вашей жизни и почему?
  • Какая книга оказала на тебя большое влияние?
  • Как вы думаете, ваши приоритеты изменились с тех пор, как вы были моложе?
  • Какой самый запоминающийся урок вы узнали от своих родителей?
  • Что для вас значит успех?
  • Какая самая трудная вещь, которую ты когда-либо делал?
  • Что вас больше всего пугает в будущем?
  • Что держит тебя ночью?

Стартеры разговоров для пар

Вам может показаться, что вы знаете все о своей второй половинке, но легко войти в рутину и вести подобные беседы каждый день.Приправьте это этими значимыми вопросами.

  • Что, по вашему мнению, люди должны знать друг о друге до того, как они поженятся?
  • Что делает тебя очень сентиментальным?
  • Что я делаю, что заставляет тебя улыбаться?
  • Какая самая лучшая или худшая черта, которую вы унаследовали от родителей?
  • Какое у вас самое смешное воспоминание о наших свиданиях?
  • Кто был вашей первой любовью и почему?
  • Какие три вещи ты хочешь помнить?
  • Есть ли сон, который у тебя всегда был?
  • Что вы всегда хотели сделать, но боитесь?
  • Что дает вам бабочки?
  • Что вы считаете самым романтичным?
  • Что мотивирует тебя больше всего в жизни?
  • Что вы считаете нарушителями отношений?
  • Как вы думаете, спор является частью отношений?
  • Если бы мы воспитывали детей, что бы вы хотели, чтобы они узнали?
  • Как бы вы описали наши отношения?
  • Как бы ваш партнер описал вас?
  • Считаете ли вы себя духовным человеком? Как?
  • Если бы вы составили для нас список ведра, что бы вы добавили к нему?
  • Как изменились наши отношения с тех пор, как мы начали встречаться?
  • Что мне делать, что вас больше всего устраивает?
  • В чем вы больше всего похожи на меня?
  • Что заставляет вас чувствовать себя обескураженным?
  • Что является значительным событием, которое изменило вас?
  • Если бы в твоей жизни был фильм, какая знаменитость сыграла бы тебя?

Первое свидание, начало разговора

Посмотрим правде в глаза, первые свидания могут быть неудобными.Начните с правой ноги, начав с первого свидания. Они помогут вам узнать человека и выяснить ваши общие интересы.

  • Что о вас знают немногие?
  • Что вы больше всего увлечены?
  • Что заставляет вас смеяться вслух?
  • Что было твоим любимым делом в детстве?
  • Кому ты больше всего пишешь?
  • Что ты любишь готовить больше всего?
  • Какое твое любимое телешоу?
  • Какая твоя любимая книга?
  • Кто самый влиятельный в твоей жизни?
  • Как звали твоего лучшего друга в детстве?
  • Как вы проводите утро?
  • Какая ваша самая любимая группа?
  • Работа, о которой ты мечтаешь?
  • Что ты изучал?
  • Чем ты хотел стать?
  • Какая самая лучшая линия захвата, которую вы когда-либо использовали? Слышал?
  • У вас есть прозвища?
  • Какой талант ты хотел бы иметь?
  • Где ты видишь себя живущим на пенсии?
  • Какое ваше любимое занятие на выходных?
  • У тебя есть любимые мозоли?
  • Кто был вашим любимым учителем и почему?
  • Что вас больше всего беспокоит в свиданиях?
  • Какое твое любимое место в мире?

Стартовый разговор Ужин

Если вы на встрече со знакомыми, может быть трудно выбрать тему, к которой каждый может обратиться и внести свой вклад.Попробуйте один из этих разговоров, чтобы найти похожие интересы! И не забудьте выразить свою признательность хозяину с сердечным благодарным подарком!

  • Если бы вы могли поужинать с кем-то живым или нет, кто бы это был?
  • Вы — кошка или собака?
  • Что самое глупое, что вы опубликовали в Интернете?
  • Какая была твоя худшая ошибка в гардеробе?
  • Какой лучший ресторан ты посещал?
  • Какой твой любимый запах кухни?
  • Когда ты умрешь, кем ты хочешь перевоплотиться?
  • Какое твое любимое развлекательное телешоу?
  • Какой был твой худший момент «нога в рот»?
  • С кем бы вы обменялись жизнями на один день?
  • Если бы вы могли жить где-нибудь в мире, где бы это было?
  • Какой самый странный подарок ты когда-либо получал?
  • Какой самый смешной подарок ты когда-либо делал?
  • Какие три забавных факта о себе?
  • Какой лучший комплимент вы когда-либо получали?
  • Вы бы предпочли быть невидимым или иметь рентгеновское зрение?
  • Если бы вы могли спасти только один предмет от пожара в доме, что бы это было?
  • Какую еду ты можешь есть всю оставшуюся жизнь?
  • Откуда вы знаете (человек, принимающий ужин)?
  • Если бы вы выиграли в лотерею, каким был бы ваш первый большой рывок?
  • Какой фильм ты можешь смотреть снова и снова?
  • Где самое экзотическое место, где ты когда-либо был?
  • Если бы вы могли выбрать свое собственное имя, что бы это было?

начинающих разговор для семейного сбора

Иногда бывает сложно понять, о чем говорить на собраниях расширенной семьи, особенно если вы давно не видели членов семьи.Эти разговоры являются подходящими для семейного отдыха и обязательно привлекут всех, от детей до бабушек и дедушек.

  • В какой период вы бы отправились?
  • Чем ты не можешь жить?
  • Какая твоя самая нелюбимая работа?
  • Какое у тебя самое раннее воспоминание?
  • За кого вы больше всего благодарны и почему?
  • Куда вы хотите поехать на очередной семейный отдых?
  • Что самое приятное, что член семьи сделал для тебя?
  • Какое самое большое наказание ты когда-либо получал?
  • Если бы вы могли описать себя в трех словах, что бы они были?
  • Что бы вы сделали в первую очередь, если бы поменялись местами с членом вашей семьи?
  • На каком инструменте вы хотели бы играть?
  • Если бы вы могли заставить всех членов вашей семьи пожертвовать на благотворительность, что бы это было и почему?
  • Хотели бы вы жить на лодке, горе или острове?
  • Что делает тебя самым гордым?
  • Какие три вещи вы больше всего благодарны?
  • На кого вы больше всего рассчитываете на помощь?
  • Что бы вас (если родитель) расстроил? Татуировка, кольцо в носу или плохой парень / подруга?
  • Каким был бы ваш идеальный день?
  • Что делает тебя самым счастливым?
  • Если бы вы могли провести целый день с членом семьи, кто бы это был и почему?
  • Если бы вы могли быть животным, что бы это было и почему?
  • Если бы вы могли быть любого возраста, какой возраст вы бы выбрали?
  • Что вы выиграли и как выиграли?
  • Что, по вашему мнению, было самым сложным в жизни ребенка?
  • Когда в последний раз ты смеялся так сильно, что плакал?

Сетевые беседы для начинающих

После того, как вы спросили «Что вы делаете?» где разговор должен идти оттуда? Эти вопросы откроют вам разговоры не только для обсуждения вашей должности.

  • Как вы узнали об этом событии?
  • Какая была ваша первая работа?
  • Что здесь хорошее, где можно поесть?
  • Что ты сейчас читаешь?
  • Как ты здесь приехал?
  • Какие у тебя планы на выходные?
  • Какие крутые конференции вы посещали?
  • Как долго вы уже работаете?
  • Какой самый веселый проект, над которым вы когда-либо работали?
  • Вы слышали (вставить тему последних новостей)?
  • Где ты видишь себя через пять лет?
  • Вы когда-нибудь выигрывали награду?
  • Сколько вам было лет, когда у вас была первая работа?

начинающих разговор для случайной встречи

Случайное общение с друзьями — хорошее место, чтобы задавать причудливые вопросы.Узнайте интересную информацию о ваших друзьях и знакомых, которые вы, возможно, никогда не знали иначе!

  • Как долго вы можете без проверки телефона?
  • Вы когда-нибудь сохраняли новогоднюю резолюцию?
  • Какие вредные привычки вы хотели бы остановить?
  • У тебя есть утренний ритуал?
  • Вас когда-нибудь преследовали в социальных сетях?
  • Можете ли вы сказать, когда кто-то лжет?
  • Вы ревнивый человек?
  • Вы предпочитаете поляроид или цифровые камеры?
  • Если бы кто-то предложил рассказать вам о вашем будущем, вы бы приняли это?
  • Кто твой самый большой герой?
  • Вы когда-нибудь крали что-нибудь?
  • Если бы вы удалили одно приложение для социальных сетей со своего телефона, что бы это было и почему?
  • Если бы вы могли выпить чай с вымышленным персонажем, кто бы это был?
  • Какой твой самый неловкий момент?
  • Если бы вы были в камере смертников, какой была бы ваша последняя еда?
  • Если бы вы могли сесть со своим 13-летним я, что бы вы сказали?
  • Если бы вы могли упаковать только одну вещь для поездки (кроме одежды), что бы это было?
  • Что тебя действительно злит?
  • Какое ваше духовное животное?
  • Какое название у вашей мемуары?
  • В чем твоя вина?
  • Какой была бы ваша тематическая песня, если бы у вас было собственное шоу?
  • Что тебе скучно?
  • Что бы вы сделали, если бы вы были дома одни и отключили электричество?
  • Какой у тебя был самый странный сон?
  • Если бы ваш самолет падал, кого бы вы назвали?
  • Как называется ваша рок-группа?

начинающих разговор в баре

Если вы пытаетесь встретить нового друга или кого-то особенного, эти разговоры — отличный способ сломать лед! Если вы новичок в этом районе, они также помогут вам узнать больше обо всех лучших местах для посещения.

  • Какой напиток вы мне предлагаете?
  • Как добраться до места Х отсюда?
  • Где здесь хорошее место, где можно купить еду?
  • Я ИМЯ, как тебя зовут?
  • Ты хорошо проводишь время?
  • Бэтмен или Супермен, кто победит?
  • Эта песня настолько преувеличена, что я бы предпочел услышать X. Как насчет тебя?
  • Что самое худшее, что можно сказать на первом свидании?
  • Что заставило вас смеяться на этой неделе?
  • У тебя хороший вечер?
  • Что вы думаете об этом месте?

Видите ли, завязать разговор было не так сложно, не так ли? Пытаетесь ли вы встретить кого-то нового или просто узнать больше о старом друге, задавая нестандартные вопросы, это отличный способ сломать лед и найти что-то новое!

,

Стартер с нуля — Sourdough

Добро пожаловать в блог начинающих SourDom, учебники:

Как сделать свой собственный стартер.
Как использовать короткие тестомесы для обработки влажного теста и выпекать буханку с дрожжевым вкусом.
Тонкости доказательства буханки с помощью «биги».
Как сформировать буханку по гибридному рецепту.
Последние решающие шаги и все это вместе для выпечки 100% буханки закваски.

Содержание:

  • Что вам понадобится
  • Справочная информация
  • Рецепт
  • Устранение неполадок
  • Уход за стартером
  • Глоссарий
  • Список литературы

Что вам понадобится:

  1. Белая мука (желательно органическая)
  2. Ржаная мука (предпочтительно органическая)
  3. Вода (предпочтительно фильтрованная)
  4. Большая чистая банка или емкость (идеально прозрачная, чтобы вы могли видеть, что происходит)
  5. Ложка (для перемешивания)
  6. немного терпения…

Предпосылки

Закваска — самая древняя форма заквашенного (или «воскресшего») хлеба.Выпекание, по-видимому, существовало долгое время до этого, смешивая пасту из высушенных молотых зерен с водой, а затем выпекая ее. Однако в какой-то момент кто-то, должно быть, обнаружил, что если пасту или тесто оставить на ночь или на пару дней, они начинают меняться по внешнему виду и запаху, и что хлеб при выпечке становится светлее по текстуре, его легче переваривать, и сильнее в аромате.
Самая старая форма разрыхлителя почти наверняка возникла из-за такого случайного развития закваски, когда небольшое количество теста / пасты откладывалось от одной партии до закваски следующей.В какой-то момент остатки ферментированного винограда или хмеля использовались для обеспечения альтернативного источника дрожжей. Конечно, в настоящее время большая часть выпечки делается на коммерчески изолированных дрожжах.

Для выпечки закваски используется техника, сродни той самой ранней форме выпечки дрожжевого хлеба. В этом уроке мы попытаемся делать намеренно то, что делали непреднамеренно древние — чтобы создать среду, в которой мука и вода будут естественно бродить. После того, как это брожение установилось, мы можем использовать эту культуру микроорганизмов, чтобы сделать наш хлеб на неопределенный срок (по крайней мере, до тех пор, пока мы будем правильно следить за ним

).
лучших стартеров (проверено и протестировано) в 2020 году
  • Главная
  • Категории
    • Аксессуары
      • Аксессуары для интерьера
      • Внешние аксессуары
      • игрушки
    • Очистка и детализация
    • Электроника
      • Аудио
    • Двигатель и производительность
    • Инструменты
    • Шины и Диски
    • Мотоциклы и велосипеды
    • Уход на дому
    • RV Campers
    • Внедорожники
    • Гарантии
      • Расширенные гарантии
      • заводских гарантий
  • Блог
  • Инструменты
    • Калькулятор размера шин
    • Wheel & Tire Finder
  • О нас
  • Контакт
