Датчик температуры охлаждающей жидкости (ДТОЖ)

Охлаждение двигателю необходимо в любых условиях эксплуатации. Независимо от того, лето на улице или зима, мотор склонен к перегреву и защитить его может только исправная система циркуляции ОЖ. Впрочем, далеко не последнее место в данной системе играет и электронная часть – датчик температуры охлаждающей жидкости (ДТОЖ). В этой статье мы рассмотрим его устройство, принцип действия, а также методы проверки и расскажем, как поменять его на автомобиле ВАЗ 2107.

Что представляет собой ДТОЖ и где он находится?

Существует две разновидности датчиков температуры. Первый представляет собой термический резистор, сопротивление которого меняется обратно пропорционально температуре, второй же, представляет собой контактор с биметаллической пластиной, которая замыкается и размыкается в зависимости от температуры.



Первый датчик температуры предназначен для приема и передачи информации о температуре охлаждающей жидкости в двигателе. С повышением температуры его сопротивление меняется, и он направляет напряжение определенной величины на шкалу приборов, которая показывает, на сколько градусов Цельсия нагрелась охлаждающая жидкость двигателя. Ряд датчиков ДТОЖ позволяет, помимо контроля температуры, осуществлять пуск дополнительных устройств охлаждения (вентилятора, через специальное реле на монтажном блоке или лонжероне).

Второе устройство имеет несколько иное назначение. Оно также реагирует на температуру, однако, предназначено только для включения электрического вентилятора. Датчик устанавливается на радиаторе или любом другом месте, которое имеет тесный контакт с охлаждающей жидкостью.

В этой статье речь пойдет именно о втором датчике, который активирует работу вентилятора и защищает двигатель от перегрева, которого так боятся в жаркую летнюю погоду.

Принцип работы ДТОЖ ВАЗ 2107

В зависимости от типа вентилятора, могут применяться различные виды датчиков. Все дело в том, что радиаторы нового и старого образца имеют огромное различие, как по материалу изготовления, так и по конструкции. Старые радиаторы имеют специальную сливную пробку, вместо которой как раз и используется тот самый датчик. Он монтируется в нижней части радиатора и имеет контакт с охлаждающей жидкостью.



В процессе нагрева двигателя, биметаллический контакт внутри устройства отгибается и замыкает электрическую цепь привода вентилятора. В процессе остывания мотора, пластина отгибается – вентилятор останавливается. Таким образом, датчик используется как контактор, имеющий большую зависимость от температуры.

В наружной части датчика располагаются два контактных вывода, к которым присоединяются клеммы цепи электродвигателя.

Новые образцы радиаторов изготавливаются из алюминия и пластика, и вместо датчика там устанавливается специальная сливная пробка, которую можно откручивать руками. Датчик установлен на головке блока цилиндров и соединен с реле вентилятора, которое находится в монтажном блоке. Реле позволяет существенно снизить пусковой ток и увеличить надежность работы пускового устройства.

Видео — Методы проверки датчика температуры охлаждающей жидкости

Методов проверки на самом деле не много, но все они дадут самый точный результат. Первый предполагает самый обычный рабочий режим. Датчик обязан включить вентилятор, при достижении температуры срабатывания. Если вентилятор не запустился, провода из датчика вытаскивают и замыкают меж собой. Успешный пуск вентилятора прямо укажет на неисправность устройства. Если же вентилятор по-прежнему отказывается вращаться, то поломка скрывается уже в самом вентиляторе.

Вторым методом можно определить состояние нового датчика. Для этого, можно вскипятить воду в кастрюле и окунуть туда рабочую часть датчика (но не с головой). Предварительно, подключите к нему провода и соедините последовательно батарейку и лампу. Если лампа загорится – датчик успешно срабатывает. Если же нет или он лампа горит даже если его не разогревать – то датчик неисправен и нуждается в замене.

Это самые основные методы. Они доступны любому водителю и выполняются без помощи сторонних инструментов и специальных знаний.

Замена ДТОЖ ВАЗ 2107

Данный элемент является не ремонтопригодным, а потому подлежит обязательной замене. При появлении первых признаков неисправности (закипание двигателя, вследствие отказа вентилятора), необходимо как можно скорее провести замену датчика. Если он неисправен, то вытащите из него провода и соедините между собой. Таким образом, можно добраться до места ремонта без перегревов.

Для замены достаточно иметь ровную площадку, а лучше – смотровую яму. Под радиатор устанавливается пустая тара, необходимая для слива охлаждающей жидкости. Выкрутите датчик с помощью гаечного ключа на 30 и дайте жидкости полностью слиться. После этого, на место старого вкручивается новое устройство.

К контактам нового устройства присоединяются провода, а в радиатор заливается ОЖ. Чтобы избавиться от воздушных пробок – запустите двигатель автомобиля, понажимайте на патрубки, идущие к радиатору, и закройте крышку радиатора. На этом замена датчика охлаждающей жидкости завершена.

Как видите, это не сложна процедура, и выполняется самостоятельно без применения специальных знаний и умений. Достаточно иметь лишь стандартный набор инструментов и место для проведения ремонтных работ.

Датчик температуры охлаждающей жидкости – описание устройства + Видео » АвтоНоватор

В системе охлаждения ДВС имеется датчик температуры охлаждающей жидкости (сокращенно – ДТОЖ), который измеряет температуру этой самой жидкости с целью образования оптимальной по всем показателям топливной смеси.

Зачем нужен датчик температуры охлаждающей жидкости?

ДТОЖ необходим для постоянного контроля температурных (внутренних) показателей двигателя автомобиля. При работе мотора жидкость, используемая для его охлаждения, «забирает» тепло цилиндров. При этом, естественно, изменяется температура головок и блока цилиндров. Данные изменения как раз и улавливает датчик указателя температуры охлаждающей жидкости, отсылая информацию о них на ЭБУ (электронный блок управления) транспортного средства.

ЭБУ воспринимает сигнал ДТОЖ (каждый сигнал имеет свой номер) и понимает, в каком состоянии находится мотор автомобиля (функционирует при заданной температуре, прогревается, является холодным либо перегретым).

Эти сведения очень важны для системы управления ДВС, так как именно благодаря им она может подправлять все основные показатели функционирования двигателя автомобиля. Зная температуру «сердца» авто, ЭБУ подбирает оптимальный режим его работы, что благотворно сказывается на качестве управления транспортным средством.

Работа описываемого нами датчика позволяет управляющей системе выполнять далее указанные функции:

  • Выставление запаздывания и опережения зажигания. Правильно выставленный угол зажигания гарантирует существенное уменьшение объема отработавших газов, снижение расхода горючего, а также он оказывает влияние на ряд важных параметров рациональной эксплуатации ДВС.
  • Обогащение бензина (для авто с системой впрыска топлива). Как только блок управления принимает сообщение о малой температуре двигателя (холодный мотор), он сразу же повышает продолжительность импульса на форсунки, что обеспечивает отсутствие колебаний при прогреве ДВС и оптимизацию его функционирования на холостом ходу. При увеличении температуры блок начинает обеднять горючую смесь, за счет чего происходит уменьшение выхлопа и снижение расхода бензина. Если ДТОЖ неисправен, ЭБУ делается «слепым», а это становится причиной потери, загрязнения и чрезмерного (никому ненужного) обогащения смеси.
  • Контроль и изменение параметров горючей смеси при разомкнутом и замкнутом контуре. Если имеется неисправность ДТОЖ, блок управления не реагирует на сообщения кислородного датчика (пока хладагент не обретет требуемой температуры), а значит, ЭБУ не будет иметь обратной связи (ведь он не видит номер сигнала) и не сможет улучшать холостой ход и обогащать топливную смесь при холодном моторе. По сути, его работа будет полностью нарушена.

Что собой представляет современный ДТОЖ – его устройство

Еще совсем недавно датчик температуры охлаждающей жидкости (механический) являлся обычным термореле, которое могло лишь поддерживать при закрытом контакте температуру двигателя на номинальном показателе, да обогащать при открытом контакте топливно-воздушную смесь. Сейчас устройство ДТОЖ стало более современным, что и позволило расширить его функциональность, а также свести к минимуму его поломки (датчик наших дней редко глючит, схема его работы более продуманна и надежна).

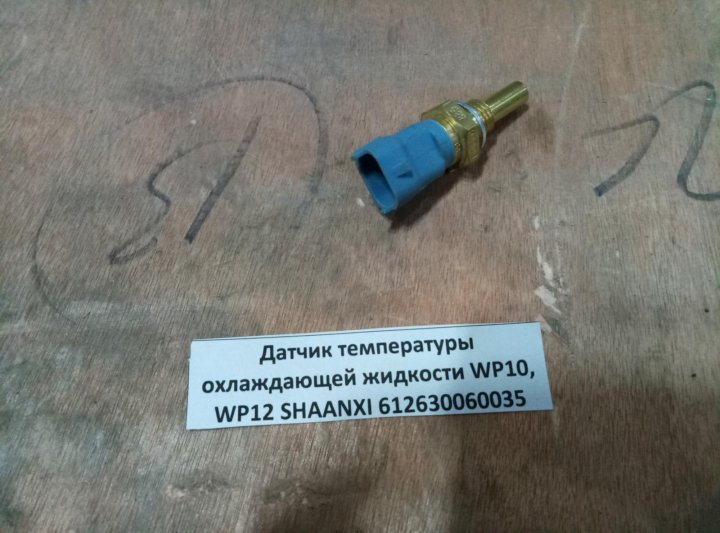

Современный датчик температуры охлаждающей жидкости представляет собой специальный резистор (его правильное название – термистор), который способен мгновенно изменять свое сопротивление при изменении температуры. Производят такие резисторы из оксида никеля, кобальта и аналогичных материалов, обладающих полупроводниковыми характеристиками. При повышении температуры в термисторе наблюдается повышение числа свободных электронов. Это приводит к тому, что его сопротивление уменьшается.

Описываемый резистор, изменяющий свое сопротивление, «прячут» в теплопроводный защитный корпус, оснащенный соединительным разъемом (электрическим) и специальной крепежной резьбой. Так как температурный коэффициент термистора является отрицательным, датчик имеет максимальное сопротивление в тех случаях, когда мотор холодный. При повышении температуры сопротивление становится меньше, при этом снижается и напряжение ДТОЖ (изначально оно составляет около пяти вольт). Ориентируясь на все эти «скачки», ЭБУ определяет температуру жидкости для охлаждения.

Проверка датчика температуры охлаждающей жидкости

Любая серьезная неисправность ДТОЖ (датчик глючит, его работа только путает ЭБУ, а не помогает и так далее) решается одним способом – выполняется его замена. Но спешить с этим делом не стоит. Разумнее будет провести диагностику ДВС на компьютере, который за пару минут исследует датчик и параметры всей системы охлаждения, а затем выдаст номер (код) ошибки или нескольких ошибок, которые не дают ДТОЖ нормально работать. Зная такой номер, можно сбросить ошибку и спокойно уезжать с автосервиса.

Если же замена действительно необходима (после сброса ошибок он, как и раньше глючит), желательно найти оригинальный ДТОЖ (маркировка изделия имеется на датчике). Специалисты категорически не советуют ставить «левое» изделие, так как его подключение в большинстве случаев не приносит ожидаемого результата. Неоригинальный датчик глючит практически сразу, какая бы фирма его не выпустила.

Диагностику неисправностей датчика охлаждения можно провести визуально. При таком осмотре удается обнаружить следующие проблемы: утечку жидкости для охлаждения; появление трещин в ДТОЖ; ржавление зажимных приспособлений.

Замена устройства при таких неисправностях, конечно же, не требуется. А вот для более серьезного анализа работоспособности интересующего нас элемента необходимо измерить его напряжение и сопротивление. Эти величины определяют при помощи вольтметра и осциллографа (цифровые приборы, которые используются на любой современной СТО), а затем сравнивают полученные значения с теми, которые указаны в техтребованиях к датчику.

Грамотная диагностика ДТОЖ дает возможность со стопроцентной гарантией определить причины его неисправности, например, следующие:

  • вышедший из строя вентилятор охлаждения или термостат;
  • обрыв проводки;
  • потерю напряжения или короткое замыкание и многие другие.
