Какой зазор на иридиевых свечах зажигания: Зазор на иридиевых свечах зажигания

Содержание

Зазорно или нет? — журнал За рулем

Так «горит» искра в обычной свече Champion RN9YC с номинальным зазором.

На первый взгляд никакой проблемы нет. Берем комплект свечей одного из «гигантов» свечного бизнеса — скажем, Bosch, Denso или NGK — и убеждаемся, что рекомендаций выставить зазоры «согласно рекомендациям фирм-производителей двигателя» там не видать, значит, покупай, ставь и езжай себе спокойно… А применяемость свечек расписана в толстенных фирменных каталогах. Но именно оттуда следует, что одна и та же свеча без всяких доделок и переделок может быть установлена на десятки самых разных моторов, что само по себе несколько странно.

А вот фирмы с менее громким именем порой дают на упаковках рекомендации выставить зазор в расчете на конкретный мотор. Дескать, сначала бери щуп и пассатижи, а только потом — свечной ключ. Кому верить?

Увеличение зазора меняет положение и цвет искры. Она начинает «метаться» по зазору, появляются красные оттенки. Мотору это не нравится.

Верить, казалось бы, следует изготовителю автомобиля — читай, его мотора. К примеру, инструкции по карбюраторному ВАЗ-21083 требуют 0,7…0,8 мм, а для впрыскового ВАЗ-2111 — 1,0…1,13 мм. Опять странности: это, что — для любых свечей? И «обычных», и многоэлектродных, и «драгоценных» — платиновых, иридиевых, серебряных? Но ведь теория (см. «Нашу справку») говорит: «Так, да не совсем!»

При уменьшении зазора «чемпионская» искра «скукоживается».

Странностей слишком много — пора разбираться. И если верно, что разные свечи в разных моторах требуют разного зазора, то доказать или опровергнуть это можно, анализируя работу свечей с существенно различающейся геометрией электродов. Попробуем в ходе натурного эксперимента определить оптимальный зазор для «драгоценных» свечей, у которых центральный электрод значительно тоньше, чем у обычных, и сопоставить с тем, что получится для обычных свечей. А результаты сравним с рекомендациями завода-производителя двигателя!

Красивый стабильный конус разряда — отличительная особенность свечей с тонким центральным электродом. Кстати, четко видно, как в Iridium IW20 разряд «лижет» поверхность центрального электрода.

ТОЛСТЫЕ И ТОНКИЕ

Стремясь максимально полно перекрыть диапазон изменения диаметра центрального электрода, мы испытали следующие комплекты свечей. Японские «иридиевые» свечи Denso Iridium Power IW20 и NGK Iridium IX BPR6EIX-11 — «рекордсмены» по части размеров: диаметры центрального электрода — 0,4 мм и 0,6 мм соответственно. Компанию им составили «платиновые» свечи Brisk Platin LR15YPP с диаметром наконечника центрального электрода 0,8 мм. Для сравнения взяли комплект обычных одноэлектродных свечей Champion RN9YC с диаметром электрода 2,5 мм. Испытания решили провести на двух моторах — карбюраторном ВАЗ-21083 и впрысковом ВАЗ-2111.

Увеличение зазора до 1,3 мм также не сказалось на стабильности разряда.

Вы спросите, корректно ли ставить одни и те же свечи и на «карбюратор», и на «впрыск»? Отвечаем: да, корректно! Ведь у свечей одного типа все различие, позволяющее ориентировать ее на тот или иной тип мотора, заключается именно в величине искрового зазора. А мы ее так и так собрались изменять!

Уменьшение зазора в Denso изменило размер искры, но не снизило ее стабильности и интенсивности.

БЕЗ МОТОРА…

Сначала посмотрим, насколько величина искрового зазора повлияет на давление прекращения искрообразования. Именно его обычно проверяют на безмоторных установках, оценивая работоспособность свечи. Мы использовали простенький прибор Э203. Предельное давление, на которое рассчитана его барокамера, — 16 атм.

Рис.1. Так меняется давление прекращения искро-образования в зависимости от величины искрового зазора.

Результат, в общем, не удивил. При штатных зазорах давление прекращения искрообразования у свечей с самыми тонкими центральными электродами Denso и NGK превысило этот порог, у свечей Brisk приблизилось к нему, а вот у обычной свечи Champion недотянуло, хотя и перекрыло с большим запасом требуемые пределы, определяющие работоспособность свечей.

Рис. 2. Зависимость расхода топлива карбюраторной «восьмеркой» при изменении искрового зазора. Знак «-» говорит об ухудшении параметра.

Попытка уменьшить исходные зазоры привела, конечно же, к росту верхнего предела давления у «отстающих» (лидеры и так находились за пределами возможностей приборчика). Стоило увеличить зазоры, граница возможного тут же поехала вниз. Это понятно: в барокамере — не топливовоздушная смесь, а чистый воздух, поэтому увеличение зазора при любом давлении дает рост сопротивления. Но уже ясно: степень зависимости этого параметра от величины зазора для обычных свечей куда более существенна, чем для свечей с тонкими электродами.

Рис. 3. Изменение расхода топлива в зависимости от искрового зазора для впрыскового «одиннадцатого» мотора. Те же «горбы», что и у карбюраторного движка, только немного съехавшие вправо… Знак «-» говорит об ухудшении параметра.

ВЗГЛЯД СО СТОРОНЫ

Еще интереснее посмотреть на саму искру… Оценим искрообразование при работе свечи в штатной системе зажигания ВАЗ-21083. Наши предыдущие исследования неоднократно подтверждали корреляцию картинок, характеризующих качество образования искры «на воздухе», с теми показателями, которые дает на этих же свечах сам мотор — под влиянием давления, температуры и т.д. Поэтому все фото выполнены «на воздухе», с одинаковой выдержкой.

Результат первого теста вполне подтвердился: в обычной свече искровой разряд не любит ни уменьшения, ни увеличения зазора относительно рекомендованного! При малых зазорах искра теряет интенсивность, а зона искрообразования сужается. А при больших зазорах искра меняет цвет, переходя из голубых тонов в красные, свидетельствующие о возможных пропусках вспышек в двигателе. Зато тонкие центральные электроды на изменение зазоров реагируют спокойнее.

Отметим забавный момент. На свечах с тонкими электродами искра не «сидит» в самом зазоре, а «облизывает» верхушку центрального электрода — так реализуется самоочистка! Это очень важно, особенно в свете качества некоторых бензинов.

Рис. 4. Подводя итог, на всех комплектах выставили оптимальные зазоры и сняли «моментные» характеристики двигателя ВАЗ-2111. Преимущества «драгоценных» свечей — стабильность искрообразования и способность сработать при больших давлениях — сразу дали резул

ЗАЗОР И МОТОР

Как всегда, окончательный ответ на вопрос об оптимальном искровом зазоре призван дать реальный двигатель. Точнее — двигатели, карбюраторный и впрысковый. Отличие в системе зажигания у них одно — напряжение во вторичной цепи: для карбюраторного ВАЗ-2108 — около 17 кВ, для впрыскового ВАЗ-2111 — 24 кВ.

Для всех свечей приняли один и тот же диапазон изменения искрового зазора — от 0,4 мм до 1,3 мм для карбюраторного двигателя и от 0,6 до 1,4 мм для впрыскового. Для каждого варианта провели идентичные серии стендовых испытаний, в ходе которых оценили влияние величины искрового зазора на мощность и расход топлива. Естественно, не меняя каких-либо регулировок моторов. При таком раскладе разницу в поведении моторов могли внести только свечи.

За базу взяли параметры, полученные при зазорах, рекомендованных самим ВАЗом: на карбюраторном моторе 0,8 мм, на впрысковом — 1,1 мм.

Результат вновь оказался вполне ожидаемым. Четко видны оптимумы величин искровых зазоров, отклонение от которых ухудшает работу двигателя. Но — внимание! Для обычных, «толстоэлектродных» свечей (в тесте — Champion) оптимумы легли очень близко к «вазовским» рекомендациям. А вот для свечей Denso и NGK с самыми тонкими центральными электродами оптимумы ушли в сторону увеличения зазоров — около 1 мм для карбюраторного двигателя и 1,2 мм — для впрыскового. И это тоже понятно. Ведь тонкий электрод создает более высокую интенсивность электрического поля в искровом зазоре, поэтому допускает увеличение пробивного напряжения.

Что это дает, ответил последний эксперимент. На всех комплектах выставили оптимальный зазор, полученный как итог предыдущих исследований. На впрысковом моторе с каждым комплектом были сняты «моментные» характеристики — педаль в пол, и меняем обороты от холостого хода до номинала. Результат — на очередном графике. А много или мало 3…5% различия в мощности, решать вам!

Снова подтвердился сделанный ранее вывод — чувствительность свечей с тонким электродом к изменению искрового зазора гораздо меньше, чем для обычных вариантов свечей. По крайней мере, в исследованном диапазоне их изменения. И в этом — тоже большой плюс «драгоценных» (и по материалам, и по цене) свечек! Ведь в процессе износа любых электродов зазор растет, и следовательно, характеристики мотора ухудшаются. А тут пойманы сразу два зайца: снижены как скорость тепловой эрозии электродов, так и зависимость параметров мотора от величины зазора! Да и упомянутый выше фактор самоочистки электродов тоже срабатывает. Поэтому вполне возможно, что заявленные огромные ресурсы «тоненьких» свечей могут подтвердиться. А если еще само-очистку добавить?

О ПОЛЬЗЕ ВЗАИМНОСТИ

Так кто же должен ручаться за величину искрового зазора — производитель двигателя или изготовитель свечи? Наше мнение — инициатива должна исходить от «свечного мастера», но все свечи должны быть рекомендованы к применению заводом-изготовителем мотора. Как говорится, рассчитываем на взаимность!

И последнее: считаем, что проверять перед установкой искровой зазор, хотя бы визуально, все-таки надо! В первую очередь, это касается «дешевых» образцов, происхождение которых не всегда понятно. Бывает, брак проскочит, бывает, случайно кто-нибудь уронит свечку или, или ударит боковой электрод и подогнется. Да и допуск по зазору для изделий некоторых фирм — чуть не 0,15 мм — очень много! Так что, прежде чем хвататься за свечной ключ, посмотрите на свечку.

ГЕОМЕТРИЯ ИСКРОВОГО ЗАЗОРА И ПОКАЗАТЕЛИ ДВИГАТЕЛЯ

Интенсивность поджога топливовоздушной смеси влияет и на пусковые характеристики, и на мощность, и на расход топлива (ЗР, 2005, № 10; ЗР, 2006, № 1). Чем больше зазор, тем больше напряжение, при котором произойдет пробой — и тем выше будет мощность искрового разряда. Важно только, чтобы напряжение пробоя не превысило вторичного напряжения в контуре зажигания, причем в самых сложных условиях работы (при низкой температуре, при пуске при разряженном аккумуляторе и пр.).

Напряжение пробоя зависит от размера и геометрии искрового зазора. А кроме того — от давления и температуры в цилиндре, состава топливовоздушной смеси, температуры электродов, формы камеры сгорания. И условия меняются не только от мотора к мотору, но и для одного и того же мотора для разных режимов работы.

От зазора — к размерам электродов. У обычных свечей с электродами из хромоникелевого сплава центральный электрод довольно толстый — около 2,5 мм. Меньше не получается — тепловая эрозия лихо «съедает» более тонкие электроды, уменьшая ресурс свечей. Уже давно спортсмены заметили: изменив геометрию зазора (уменьшив тем самым зону искрообразования), можно получить прибавку мощности. Для этого затачивали на конус центральный электрод и заостряли кромку бокового. Естественно, это резко уменьшало ресурс свечей. Сегодня этот принцип реализуется на новом уровне — применением тугоплавких металлов (платины, иттрия, иридия). Из такого металла выполняется напайка на электрод, чтобы защитить его от тепловой эрозии. Это позволило резко уменьшить диаметр центрального электрода. В рекордсмены вышла фирма Denso, применив центральный электрод диаметром 0,4 мм! (Кстати, заявленный ресурс при этом раз в пять больше, нежели у обычных свечей: около 100 тыс. км пробега.)

Эффект понятен — с уменьшением зоны искрообразования напряженность электрического поля в зазоре возрастает. И это, очевидно, меняет требования к размеру искрового зазора. А значит, на выбор оптимального зазора влияют как особенности двигателя, так и конструкция конкретной свечи.

Зазорно или нет?

Зазор на свечах зажигания — какой и как выставлять (видео)?

Расстояние между контактами центрального и бокового электродов свеч зажигания называется зазором, который важен и для популярных иридиевых свечей NGK. От его величины зависит в первую очередь мощность искры. Чем она больше, тем качественное воспламенение горючей смеси, что непосредственно влияет на работу силового агрегата. Однако есть и вторая сторона. При большом расстоянии для того, чтобы пробыть такой зазор необходимо определённое напряжение, величина которого ограничена возможностями системы зажигания. Далее мы постараемся разобраться с тем, как влияет зазор на работу свеч зажигания и почему его необходимо систематически контролировать, а при необходимости и регулировать.

На что влияет величина зазора свечей

Зазор на свечах зажигания оказывает непосредственное влияние на качество воспламенения горючей смеси. Большое расстояние между контактами обеспечивает высокую мощность искрового разряда, тем самым повышается вероятность воспламенения. В то же время при определённом зазоре может не хватить энергии катушки, чтобы пробить это расстояние. В этом случае происходит обрыв искры, что приведёт к детонации (характерным хлопкам), двигатель начнёт троить.

В свою очередь, при малом зазоре искра будет низкой мощности, которой может оказаться недостаточной для воспламенения горючей смеси. В этом случае опять же двигатель станет троить. В то же время на высоких оборотах вполне вероятно образование непрерывного искрения (появление плазмы), что может спровоцировать поджог свечи. Такая ситуация опасна длительным коротким замыканием, которое обычно приводит к перегоранию обмотки катушки зажигания.

В итоге можно уверенно заявить, что выбор зазора на свечах зажигания определяется достижением следующих целей:

обеспечить качественное воспламенение горючей смеси, что в итоге приведёт к экономному расходу топлива;
стабильная и эффективная работа двигателя;
реализация максимально высоких оборотов.

Какой должен быть зазор

О том, какой зазор свечей зажигания является оптимальным, можно уточнить в руководстве по эксплуатации конкретного изделия. Если в большинстве случаев импортных вариантов не указывается эта величина и не рекомендуется самостоятельно регулировать зазор, то для отечественных моделей этот параметр колеблется от 0,5 до1,5 мм.

На каждую модификацию двигателя следует устанавливать только оригинальные свечи, рекомендованные производителем. Расстояние между контактами электродов свеч для карбюраторных двигателей, например, ВАЗ-21083 составляет 0,7-0,8 мм. В то же время зазор на свечах зажигания инжектор несколько больше. Например, для ВАЗ-2111 он равен 1,0-1,13 мм.

Подготовка к регулировке зазора свечей зажигания

На основании вышеизложенной информации можно уверенно сказать, что необходимость регулировки зазора свечей зажигания вполне целесообразна и экономически оправдана. Для эффективной работы силового агрегата каждый водитель должен систематически тестировать расстояние между контактами свеч и при необходимости выполнять регулировку с помощью специальных щупов-измерителей.

Перед тем как приступить непосредственно к регулировке зазора, следует уточнить характеристики свечей, которые установлены на двигателе вашего автомобиля. После этого приготовьте щуп. В зависимости от конструктивного решения они могут быть различного типа. Как правило, щупы оснащены плоским наконечником, который позволяет регулировать зазоры путём подгибания контактов. Сегодня на рынке представлены щупы монетообразного и плоского типа. С помощью первых можно изменить зазор, вставив обод диска между электродами, а затем, вращая его, определяется величина расстояния по шкале.

Такой инструмент удобен для регулировки свечей классического типа. В продаже также встречается разновидность щупа, в которой на корпусе диска имеются специальные проводки различного сечения. Боле эффективными и практичными в работе являются щупы плоского типа. Они представлены набором нескольких пластин определённой толщины.

Последовательность регулировки зазора

Перед тем как приступать непосредственно к регулировке, очистите свечу от нагара и прочих загрязнений. При необходимости можно промыть их в 20% растворе кисло-уксусного аммония. Для этого обезжирьте свечи и просушите. Затем поместите их в раствор и «проварите» при температуре близкой к кипению примерно 25-30 мин. В завершение промойте в горячей воде и просушите. Проверьте целостность свечи, обратив главное внимание на состояние изолятора и положение электродов.

Замерьте щупом зазор и определитесь, необходима ли регулировка.
Если плоский щуп проходит в зазор достаточно плотно, значит, дополнительная настройка не нужна.
При необходимости зазор регулируется путём корректировки положения бокового электрода относительно плоскости центрального контакта. Не рекомендуется подгибать электрод больше чем 0,5 мм в один приём. При малом расстоянии между контактами, отогните боковой электрод с помощью специального крюка на калибровочном щупе.
После регулировки повторно измерьте величину зазора и повторите процедуру, если это необходимо.

В процессе регулировки не стоит слишком усердствовать. Материал электрода достаточно прочный, однако, всему есть предел. Если по неосторожности контакт сломается или плотно прикрепится к центральному электроду, придётся покупать новую деталь.

Рекомендации специалистов

В процессе установки свеч их не стоит слишком затягивать. Как правило, головки двигателя выполнены из относительно мягких алюминиевых сплавов, и можно сорвать резьбу.
Стоимость современных свеч небольшая, поэтому проще заменить старую деталь новым аналогом.
При регулировании зазоров свеч следует добиваться, чтобы во всём комплекте были одинаковые расстояния между контактами.
При систематической чистке и регулировке зазоров свечи зажигания могут исправно служить до 50-60 тысяч км пробега.

Зазор на свечах зажигания

Исправная работа двигателя внутреннего сгорания зависит от многих факторов. Один из важнейших среди них – состояние свечей зажигания, а именно зазор между их электродами. Когда мотор начинает работать с перебоями или троить, подозрение в первую очередь падает на них. Большинство автовладельцев идут и просто покупают новый комплект, будучи уверенными, что решить проблему можно только заменой. Между тем, в большинстве случаев достаточно выставить правильный зазор на свечах зажигания, и двигатель вновь начнет работать стабильно.

Многие современные свечи, особенно иностранного производства, в состоянии работать свыше 100 тысяч километров. Конечно, российский бензин способен значительно сократить этот ресурс, однако проверить зазор между электродами все же стоит. А учитывая стоимость хороших свечей зажигания, и вовсе не стоит пренебрегать этой процедурой.

Содержание

К чему приводит неправильный зазор на свечах зажигания
Увеличенный зазор
Уменьшенный зазор
Как измерить зазор между электродами
Регулировка зазора
Нужно ли регулировать зазор на новых свечах зажигания
Одинаковый ли зазор для бензина и для газа
Зазоры на иридиевых свечах
Таблица совместимости свечей

К чему приводит неправильный зазор на свечах зажигания

Расстояние между электродами может отклоняться от нормы как в большую, так и в меньшую сторону. В зависимости от того, какой зазор, увеличенный или уменьшенный, и последствия будут разными.

Увеличенный зазор

Данное отклонение опасно, прежде всего, тем, что способно вызвать пробой изолятора свечи или катушки зажигания. Происходит это из-за того, что электричество стремится найти для себя кратчайший путь.

Если пробоя не произойдет, велика вероятность пропадания искры. В этом случае цилиндр попросту не будет работать, двигатель начнет троить. Характерный признак увеличенного зазора между электродами – хлопки в выхлопной системе. На высоких оборотах становятся особенно заметны пропуски зажигания.

Следует обратить внимание, что со временем электроды обгорают, и зазор между ними увеличивается естественным образом. По этой причине одноэлектродные свечи желательно проверять раз в 10-15 тысяч километров. Многоэлектродные свечи зажигания нуждаются в проверке значительно реже.

Уменьшенный зазор

Если межэлектродный зазор меньше нормы, искровой разряд, воспламеняющий горючую смесь, получается очень мощным и коротким. Последнее ведет к тому, что горючее в цилиндрах не успевает воспламениться, и свечи начнет заливать, мотор при этом начнет троить.

На высоких оборотах велика вероятность образования электрической дуги. Из-за того, что расстояние между электродами слишком мало, а обороты коленвала высоки, искра не успевает разорваться, образуется непрерывный поток плазмы. В результате может произойти замыкание катушки зажигания или, как минимум, возникнут нарушения в работе силового агрегата.

Как измерить зазор между электродами

Искровой зазор измеряется специальным цилиндрическим или плоским щупом. Измерение производится следующим образом: свеча держится рабочей частью вверх, а между центральным и каждым из боковых электродов (если их несколько) вставляются мерки от меньшей к большей. Больших усилий при этом прилагать не нужно. Мерка должна проходить вплотную с небольшим нажимом, ее диаметр и является величиной искрового зазора. В качестве альтернативы можно использовать монетообразный щуп.

Можно поступить иначе: зная, какой зазор должен быть в соответствии с требованиями автопроизводителя, выбрать соответствующую мерку и вставить ее между электродами.

Если она не войдет, следовательно, зазор слишком мал, и его необходимо увеличить;
если же, наоборот, пройдет свободно, расстояние необходимо уменьшить.

Регулировка зазора

Сами свечи нужно аккуратно очистить ветошью и убедиться, что они не имеют механических повреждений в виде трещин, сколов или вздутий на фарфоровом изоляторе.

Во время манипуляций следует соблюдать осторожность, чтобы ничего не повредить. Сама регулировка производится подгибанием или отгибанием бокового электрода. Подогнуть его можно, несильно постучав чем-нибудь твердым, например, плоскогубцами. Отогнуть же боковой электрод можно либо плоскогубцами, либо отверткой с плоским жалом.

Нужно ли регулировать зазор на новых свечах зажигания

Большинство производителей, такие как NGK или Bosch, утверждают, что их продукция в дополнительной регулировке не нуждается, можно смело вкручивать новые свечи и ехать. Возникает закономерный вопрос: как одна и та же свеча может подходить и к двигателю ВАЗ-2111, и к ВАЗ-21083? Действительно, требования для всех моторов разные, например, для двигателя ВАЗ-2111 искровой зазор должен находиться в пределах от 1 до 1,13 мм, а для карбюраторного ВАЗ-21083 – от 0,7 до 0,8 мм.

Ответ, между тем, прост: производители, например, та же компания NGK, изготавливают свечи для конкретных моторов, достаточно найти свой автомобиль в таблице совместимости на упаковке.

Точность изготовления в настоящее время позволяет не беспокоиться о том, правильно ли выставлен зазор. К сожалению, этого нельзя сказать об отечественной продукции: приобретая четыре свечи А17ДВРМ можно обнаружить, что у них у всех зазоры разные. Также следует обратить внимание на внешний вид свечей: они не должны иметь видимых изъянов, а боковой электрод должен располагаться точно над центральным.

Исходя из вышесказанного, можно заключить, что перед тем, как вкрутить новые свечи, если они российского производства, желательно убедиться, что расстояние между электродами у них соответствует требованиям автопроизводителя. В случае с иностранной продукцией, такой, как Bosch или NGK, достаточно внешнего осмотра.

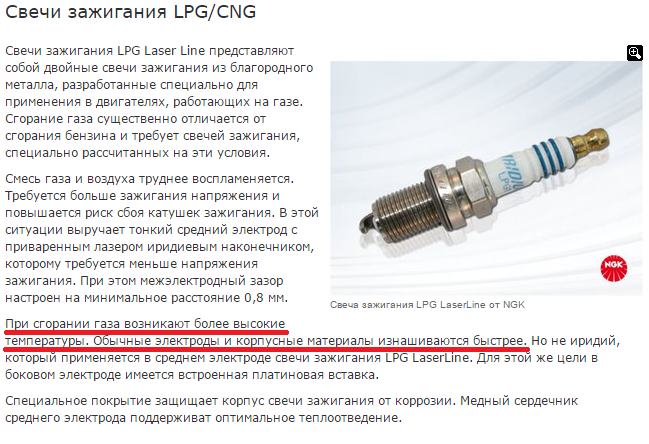

Одинаковый ли зазор для бензина и для газа

Многие автовладельцы в целях экономии устанавливают на машины газобаллонное оборудование. При этом важно помнить, что для газа нужны другие свечи. Во-первых, смесь газа с воздухом воспламеняется намного хуже смеси бензина и воздуха, поэтому искра должна быть более мощной. Следовательно, возрастает нагрузка на катушку зажигания, что, в конечном итоге может привести к выходу ее из строя.

Таким образом, межэлектродный зазор для газа должен быть меньше, однако простым подгибанием бокового электрода полностью проблема не решается. Дело в том, что при сгорании газа выделяется намного больше тепла, из-за этого велик риск появления калильного зажигания. В связи с этим свеча должна быть более «холодной», т.е. с большим калильным числом.

Зазоры на иридиевых свечах

Многие производители выпускают свечи с тонким центральным электродом, изготовленным из драгоценных металлов: платины, серебра или иридия. По их заверению, такие свечи более долговечны и обеспечивают лучшее, в сравнении с обычными, качество искрообразования.

Действительно, на иридиевых свечах NGK искра более стабильна и в меньшей степени зависит от зазора между электродами. Еще одна особенность иридиевых свечей – они дают небольшой прирост мощности двигателя (порядка 5%). Наконец, искровой разряд обходит центральный электрод по кругу, способствуя самоочистке свечи.

Таблица совместимости свечей

Россия = USA (Ac-delco/Autolite/Champion)

ГОСТ 37.003.081-98	Ac-delco (USA)	Autolite (USA)	Champion (USA)
А10Н	45F	416	L86C
А11	45F	416	L86C
А11-1	45F	416	L86C
А11-3	45F	416	L86C
А11-5	45F	416	L86C
А11Р	R44F	415	RL86C
А14В	43FS	275	L92YC
А14В-2	43FS	275	L92YC
А14ВМ	C425FS	275	L92YC
А14ВР	CR425FS	275	RL87Y
А14Д	C44XL	394	N5C
А14ДВ	43XLS	55	N11YC
А14ДВР	CR425XLS	65	RN11YC
А14ДВРМ	CR425XLS	65	RN11YC
АУ14ДВРМ	FR3LS	AP3924	RC10YC
А17В	42FS	274	L87YC
А17ВМ	42FS	274	L87YC
А17ВРМ	42FS	274	RL87YC
А17Д	42XLS	64	N9YC
А17ДВ	42XLS	64	N9YC
А17ДВ-1	42XLS	64	N9YC
А17ДВ-10	42XLS	64	N9YC
А17ДВW	—	—	N9DMC
А17ДВМ	CR42XLS	64	N9YC
А17ДВР	CR42XLS	64	RN9YC
А17ДВРМ	CR42XLS	64	N9YC
АМ17В	CS42S	2974	CJ7Y
АУ17ДВРМ	R2LS	AP3924	RC9YC
А20Д	C41XL	393	N3C
А20Д-1	C41XL	393	N3C
А23	41F	413	L82C
А23-2	41F	413	L82C
А23В	41FS	413	L82C
А23ДМ	41XLS	52	N6C
А23ДРМ	C42N	62	N3C
А23ДВР	41XLS	52	RN6YC
А23ДВМ	41XLS	52	N6YC
А23ДВРМ	41XLS	52	RN6YC
А26ДВ-1	—	—	N6DMC
М8-1	C88	378	K17, D16

Россия = Германия (Beru/Bosch)

ГОСТ 37. 003.081-98	Beru (Германия)	Bosch (Германия)
А10Н	14-10A	W10AC
А11	14-9A	W9AC
А11-1	14-9A	W9AC
А11-3	14-9A	W9AC
А11-5	14-9A	W9AC
А11Р	14R-8A	WR8AC
А14В	14-8B	W8BC
А14В-2	14-8B	W8BC
А14ВМ	14-8B	W8BC
А14ВР	14R-8B	WR8BC
А14Д	14-8C	W8CC
А14ДВ	14-8DU	W8DC
А14ДВР	14R-8DU	WR8DC
А14ДВРМ	14R-8DU	WR8DC
АУ14ДВРМ	14FR-8DU	FR8DCU
А17В	14-7BU	W7BC
А17ВМ	14-7BU	W7BC
А17ВРМ	14R-7BU	WR7BC
А17Д	14-7DU	W7DC
А17ДВ	14-7DU	W7DC
А17ДВ-1	14-7DU	W7DC
А17ДВ-10	14-7DU	W7DC
А17ДВW	—	—
А17ДВМ	14-7DU	W7DC
А17ДВР	14R-7DU	WR7DC
А17ДВРМ	14R-7DU	W7DC
АМ17В	14S-7F	FS7F
АУ17ДВРМ	14FR-7DU	FR7DCU
А20Д	14-6CU	W7CC
А20Д-1	14-6CU	W7CC
А23	14-5AU	W5AC
А23-2	14-5AU	W5AC
А23В	14-5BU	W5BC
А23ДМ	14-5CU	W5CC
А23ДРМ	14-5C	W5CC
А23ДВР	14R-5DU	WR5DC
А23ДВМ	14-5DU	W5DC
А23ДВРМ	14R-5DU	WR5DC
А26ДВ-1	—	—
М8-1	18-10A	W8A

Россия = Япония (NGK/Nippon Denso)

ГОСТ 37. 003.081-98	NGK (Япония)	Nippon Denso (Япония)
А10Н	B4H	W14F-U
А11	B4H	W14F-U
А11-1	B4H	W14F-U
А11-3	B4H	W14F-U
А11-5	B4H	W14F-U
А11Р	BR5HS	W14FR-U
А14В	BR5HS	W14FP
А14В-2	BR5HS	W14FP
А14ВМ	BR5HS	W14FP
А14ВР	BPR4HS	W14FPR
А14Д	B5ES	W17ES
А14ДВ	BP5ES	W16EX
А14ДВР	BPR5ES	W16EXR-U
А14ДВРМ	BPR5ES	W16EXR-U
АУ14ДВРМ	BCPR5ES	Q16PR-U11
А17В	BP6HS	W16FP
А17ВМ	BP6HS	W16FP
А17ВРМ	BPR6HS	W16FPR
А17Д	BP6ES	W20EP
А17ДВ	BP6ES	W20EP
А17ДВ-1	BP6ES	W20EP
А17ДВ-10	BP6ES	W20EP
А17ДВW	BP6EK	W20ET
А17ДВМ	BP6ES	W20EP
А17ДВР	BPR6ES	W20EPR
А17ДВРМ	BPR6ES	W20EPR
АМ17В	BPM6A	W20MP-U
АУ17ДВРМ	BCPR6ES	Q20PR-U11
А20Д	B7ES	W20ES
А20Д-1	B7ES	W20ES
А23	B7H	W22FS
А23-2	B7H	W22FS
А23В	BP7HS	W20FPR—L
А23ДМ	BP7ES	W22EK-S11
А23ДРМ	B7ES	W22ES
А23ДВР	BPR7ES	W22EKR-S11
А23ДВМ	BP7ES	W22EK-S11
А23ДВРМ	BPR7ES	W22EKR-S11
А26ДВ-1	BP7EKN	W24ET-S
М8-1	A-6	L-14U

Россия = Франция/Италия (Brisk/Bosna)

ГОСТ 37. 003.081-98	Eyquem (Франция)	Magneti Marelli (Италия)
А10Н	200	CW3N
А11	502	CW3N
А11-1	502	CW3N
А11-3	502	CW3N
А11-5	502	CW3N
А11Р	—	CW3NR
А14В	550S	CW7N
А14В-2	550S	CW7N
А14ВМ	550S	F7NC
А14ВР	RC42S	CW7NR
А14Д	600L	CW6L
А14ДВ	600LS	CW6LP
А14ДВР	RC32LS	CW6LPR
А14ДВРМ	RC32LS	F6LCR
АУ14ДВРМ	RFC42LS	6LCR
А17В	600S	CW6NP
А17ВМ	C42S	F6NC
А17ВРМ	RC42S	F6NCR
А17Д	750LS	CW7L
А17ДВ	750LS	CW7LP
А17ДВ-1	750LS	CW7LP
А17ДВ-10	750LS	CW7LP
А17ДВW	—	—
А17ДВМ	C52LS	F7LC
А17ДВР	RC52LS	CW7LPR
А17ДВРМ	C52LS	F7LCR
АМ17В	700CTS	AW5C
АУ17ДВРМ	RFC52LS	7LCR
А20Д	75LB	CW7L
А20Д-1	75LB	CW7L
А23	755	CW8N
А23-2	755	CW8N
А23В	755S	CW8NP
А23ДМ	C72LS	FLC9L
А23ДРМ	C72LS	FLC9LR
А23ДВР	RC72LS	F9LCR
А23ДВМ	C72LS	F9LC
А23ДВРМ	C72LS	F9LCR
А26ДВ-1	—	—
М8-1	K200M	CM3N

Россия = Чехия/Югославия (Eyquem/Magneti Marelli)

ГОСТ 37. 003.081-98	Brisk (Чехия)	Bosna (Югославия)
А10Н	N19	F40
А11	N19	F40
А11-1	N19	F40
А11-3	N19	F40
А11-5	N19	F40
А11Р	NR17	F40R
А14В	N17Y	F55P
А14В-2	N17Y	F55P
А14ВМ	N17YC	F55P
А14ВР	NR17YC	F55PR
А14Д	L17	FE50
А14ДВ	L17Y	FE55P
А14ДВР	LR17YC	FE55PR
А14ДВРМ	LR17YC	FE55PR
АУ14ДВРМ	DR17YC	SFE55CPR10
А17В	N15Y	F65P
А17ВМ	N15Y	F65P
А17ВРМ	NR15Y	F65PR
А17Д	L15Y	FE65P
А17ДВ	L15Y	FE65P
А17ДВ-1	L15Y	FE65P
А17ДВ-10	L15Y	FE65P
А17ДВW	—	—
А17ДВМ	L15YC	FE65CP
А17ДВР	LR15YC	FE65PR
А17ДВРМ	LR15YC	FE65CPR
АМ17В	P17Y	—
АУ17ДВРМ	DR15YC	SFE65CPR10
А20Д	L14	FE75
А20Д-1	L14	FE75
А23	N14	F85P
А23-2	N14	F85P
А23В	N12Y	F85P
А23ДМ	L12YC	FE85CP
А23ДРМ	L14C	FE85
А23ДВР	LR12YC	FE85CPR
А23ДВМ	L12YC	FE85CP
А23ДВРМ	LR12YC	FE85CPR
А26ДВ-1	—	—
М8-1	M18	M60

как проверить, преимущества и очистка

Свечи из иридия являются серьезным конкурентом устройствам из платины. Можно значительно улучшить основные технические характеристики машины, заменив обычные свечи на иридиевые. Срок службы иридиевых свечей намного больше, чем у обычных. Они надежнее и прочнее. Устройства изготавливаются из сплава иридия, в чистом виде материал не применяется из-за своей хрупкости. Сплавы улучшают качество и прочность итогового продукта в разы. Из них получаются электроды, имеющие более тонкие наконечники. Мотор работает с такими элементами плавно, что способствует более быстрому разгону автомобиля.

Отличие иридиевых свечей от обычных

Основным отличием является материал изготовления. Именно благодаря иридию электроды имеют уникальные свойства, которые отличают их от обычных устройств.

Учитывая высокую температуру плавления иридия, электроды с нанесенным на них сплавом обладают повышенной прочностью и продолжительное время не выходят из строя.

Чем отличаются иридиевые свечи от обычных внешне? Свеча из иридия имеет меньшего диаметра центральный электрод, боковой – клиновидной формы. Такое строение способствует более сильному образованию искр. Редкоземельный материал улучшает функционирование двигательной системы, в результате чего мотор заводится быстрее в холодное время.

Воспламенители иридиевого типа повышают мощность силового агрегата и способствуют более экономному расходу топлива. Такие свечи применяются исключительно с премиальным топливом.

Однако если на свече имеется черные хлопья, нагар или красный налет – это говорит о наличии неисправности.

При установки свечей из иридия стоит обратить внимание на силовой агрегат и его технологичность. Например, установка самых лучших свечей из иридия не особо повлияет на мощность и расход топлива на двигателе старого образца, имеющего незначительную меру сжатия. Поэтому смысл ставить иридиевые свечи на старые моторы отсутствует.

Как отличить иридиевые свечи от платиновых? Иридиевые и платиновые свечи обладают почти одинаковыми характеристиками, но различия все же имеются. Диаметр электрода на платиновой свече составляет 0.7 миллиметров, на иридиевой 0.4 миллиметра. Меньший диаметр способствует лучшей функциональности и эффективности. Образование искры стабильнее даже даже при наличии пониженного напряжения, если установлен электрод меньшего диаметра. Учитывая, что тугоплавкость у сплавов из иридия выше, чем у платины – иридиевые изделия лучше выдерживают большие нагрузки.

Таким образом, иридиевые свечи более качественные, чем платиновые, но стоят намного дороже.

Как проверить иридиевые свечи?

Диагностика свечей из иридия не отличается от проверки свечей из другого материала.

Выкручиваем свечу так, чтобы имеющийся нагар из-под нее не попал в колодец (продуть компрессором отверстие, пока свеча еще не до конца будет выкручена). Оплавление электродов и сильный нагар, трещины на керамической части свечи – являются визуальными признаками неисправностей.
Если внешне все нормально, используем мультиметр для проверки. Он должен иметь режим измерения сопротивления – выбираем минимум 200 кОМ. Подсоединяем один щуп к центральному верхнему электроду, другой – к массе свечи (любой грани). Если прибор покажет нули или наличие сопротивления – элемент неисправен и необходима его замена.

Иридиевые свечи: процесс очистки

Многих автолюбителей интересует вопрос чистят ли иридиевые свечи. Если мотор в порядке –нагар не появляется. Свечи могут быть слегка почерневшими.

Можно ли чистить свечи наждачкой? Можно, но максимально аккуратно, не стачивая боковой и центральный электроды при этом.

Опасность заключается в росте зазора, в результате чего двигатель начнет работать хуже из-за отсутствия концентрированной искры.

Какой зазор на иридиевых свечах является нормой? Правильным зазор составляет от 0. 5 до 0.6 миллиметров. Регулируется он путем отгибания электрода бокового. Для замера расстояния зазора используются круговые метки измерители.

Соблюдайте геометрию электродов: не точите их под углом и не скашивайте – это может привести к некорректной работе двигателя.

Старайтесь избегать механической чистки иридиевых свечей во избежание истирания покрытия электродов. Если вы слишком сильно уберете верхний слой – свеча быстро выйдет из строя.

Чистить свечи данного типа лучше всего химическими способом: димексидом или силитом. Нагар при такой чистке удаляется достаточно просто и быстро, вне зависимости от степени загрязнения.

Силит – средство для очистки духовок, плит от нагара, накипи и сильных загрязнений.

Раствор Димексида – средство для очистки кожи, которое можно приобрести в аптеках.

Для очистки свечи:

В одноразовый стаканчик наливаем 50 грамм любого из перечисленных выше средств.
Опускаем в него свечу.
Ждем несколько часов (обычно 2-2,5).
Вынимаем устройство и чистим его ненужной старой зубной щеткой.
Промываем чистой водой.
Тщательно просушиваем.

Иридиевые свечи: преимущества

Выбирая искрообразователи не стоит экономить.

Главным преимуществом устройств из иридия является их эффективность и надежность. Площадь контакта между ядром пламени и электродом снижена в три раза в отличие от обычных устройств. Купить иридиевые свечи Вы можете в каталоге makk с 5% скидкой.

Незначительные требования к величине напряжения и хорошая воспламеняемость также являются положительными особенностями иридиевых свечей. Эффективность двигателя повышается благодаря полному выгоранию, расход горючего составляет на 6-7% ниже. Токсичность выхлопа уменьшается.

Иридиевые свечи зажигания NGK BKR6EIX-11 на двигатель Renault

Строение свичи зажигания
Характеристики свичи зажигания
Разделение по калильному числу
Иридиевые свечи зажигания NGK
Коды свечи зажигания NGK
Иридиевые свечи зажигания NGK на двигатели Renault видео

Здравствуйте, читатели блога AAuhadullin. ru! В этой статье мы рассмотрим свечи зажигания для двигателя внутреннего сгорания автомобиля Renault. Узнаем в конце статьи, что такое иридиевые свечи зажигания NGK BKR6EIX-11, которые подходят на Рено Логан 8 кл. 16-и клапанным двигателем.

Свеча зажигания это такое устройство, которое используется как воспламенитель топливно-воздушную смесь в цилиндре двигателя. Происходит это благодаря искровому разряду между электродами.

Внутреннее строение свечи зажигания представлено на рисунке ниже:

Внутреннее строение свечи зажигания

Как видно из рисунка свеча зажигания состоит из следующих элементов:

Контактный вывод — к нему присоединяется высоковольтный провод от катушки зажигания, а в последних моделях двигателей, непосредственно индивидуальная катушка. Раньше этот вывод был сделан просто в виде резьбы, на него насаживался наконечник высоковольтного провода. В последнее время на эту резьбу накручивается наконечник, его иногда называют контактной гайкой, этот наконечник показан на рисунке.
Рёбра изолятора – Они предназначены для увеличения поверхностного расстояния между контактным выводом и металлическим корпусом свечи. Увеличение этого расстояния препятствует возникновению поверхностного пробоя.
Изолятор – обычно он изготавливается из керамики с примесью окиси алюминия, что позволяет выдерживать температуры от 450° — 1 тыс. градусов Цельсия и напряжения до нескольких тысяч вольт, а иногда и до десятков тысяч вольт.
Металлический корпус – сделан в виде шестигранника под ключ либо 16 мм, либо 21 мм. Он служит для закручивания свечи в головку блока цилиндров, для отвода тепла от самой свечи также используется как проводник от массы к боковому электроду.
Центральный электрод – Раньше он соединялся с контактным выводом напрямую. А в последнее время это соединение делается через резистор, что обеспечивает помехоподавление для радиооборудования автомобиля. Центральный электрод изготавливается из железо-никелевого сплава, Иногда на поверхность его наносят иттрий. В последнее время здесь используются напайки из платины. Бывают свечи с центральным электродом, изготовленным из иридия, обычно он имеет диаметр тоньше, чем все остальные. Об иридиевых свечах зажигания NGK BKR6EIX-11 мы поговорим позже.
Боковой электрод – Изготавливается из стали легированной марганцем и никелем. Он присоединён контактной сваркой к металлическому корпусу. Некоторые виды свеч бывают двух, трёх, или даже четырёх электродными. Есть такие свечи, боковые электроды которых изготавливаются из платины или других благородных металлов. Все это делается для увеличения долговечности.
Уплотнение – Обычно на резьбовой части находится уплотнительное кольцо, которое сминается при закручивании и обеспечивает герметичность камеры сгорания. То есть служит прокладкой. Ещё есть уплотнение внутри свечи, под металлическим корпусом, который не даёт проникать газам из камеры сгорания между металлическим корпусом и изолятором.

Характеристики свичи зажигания

В первую очередь при покупке свечей зажигания владельцы автомобилей ориентируются на размеры. Имеется в виду резьбовая часть, чтобы она соответствовала посадочному месту, размер ключа, которым заворачивают свечу в головку блока.

Следующий параметр – калильное число. Это условное обозначение рабочей температуры свечи. Чем больше это число, тем больше температура, при которой свеча может правильно работать. По калильному числу, свечи подразделяются на ГОРЯЧИЕ, СРЕДНИЕ И ХОЛОДНЫЕ. Отсюда следует, что чем больше калильное число, тем более «холодная» свеча.

Чем они отличаются, мы можем посмотреть по рисунку, приведённому ниже:

Разделение по калильному числу

Из рисунка видно, чем длиннее изолятор (изображён в виде красного конуса) центрального электрода, тем горячее свеча.

Это объясняется тем, что свеча с коротким изолятором больше соприкасается с резьбовой частью свечи и соответственно больше отводит тепло из камеры сгорания в корпус головки блока. Благодаря этому она меньше нагревается сама, поэтому и называется «ХОЛОДНАЯ». Изоляторы этих свеч могут выдерживать температуры 850-900 градусов Цельсия, они обычно применяются в двигателях большой мощности.

Длинный изолятор почти не соприкасается с резьбовой частью и соответственно свеча сильнее нагревается, поэтому и называется «ГОРЯЧАЯ». Они могут работать при относительно невысоких температурах 350-400 градусов Цельсия. Применяются такие свечи в двигателях небольшой мощности, и относительно небольшими температурными нагрузками.

Ну и соответственно «СРЕДНИЕ» свечи, работают при температурах 450-600 градусов Цельсия. Применяются в двигателях средней мощности.

Рассмотрим пример обозначения калильного числа на иридиевых свечах NGK BKR6EIX-11, которые я показал в прилагаемом видеоролике (см. в конце статьи).

ВК – Размер резьбы и раствор ключа для свечи иридиевой. В этом случае диаметр резьбы 14 мм, ключ свечной размером на 16.
R — Наличие помехоподавляющего резистора.
6 – Калильное число. Здесь я привожу выдержку из таблицы кодов, которую нашёл на сайте производителя свеч этой марки.

Е – Длинна резьбовой части.
IX – Иридиевый электрод свечи.
11 – Зазор иридиевой свечи NGK BKR6EIX-11. В этом случае зазор равен 1,1 мм. Но для моего автомобиля Логан по паспорту зазор для «простых свечей зажигания» должен быть 095±0,05 мм.

Ещё один важный параметр – межэлектродный зазор. Это расстояние между электродами. Обычно он лежит в промежутке от 0,7 до 1,5 мм. Величина зазора фактор, влияющий на мощность и размеры искры. Чем больше зазор, тем мощнее искра. Но, слишком большой зазор может привести к пробою изолятора свечи или выходу из строя катушки зажигания, это происходит, потому что электричество ищет кратчайший путь. Слишком большой зазор может приводить к хлопкам в глушителе. При маленьком зазоре свечи заливает, это приводит к тому, что двигатель начинает троить, работать нестабильно, а то и глохнуть.

Следующий параметр – количество боковых электродов. Классический вариант – один центральный электрод и один боковой электрод. В последнее время появились свечи с двумя, тремя и четырьмя боковыми электродами.

Свечи с одним электродом хороши тем, что они проще в изготовлении, соответственно дешевле в продаже. Но имеют один большой недостаток, у них малый срок эксплуатации. Происходит это, потому что на боковом электроде образуется нагар, это приводит к ухудшению искрообразования, а значит к ухудшению процесса поджига топливно-воздушной смеси.

Срок эксплуатации многоэлектродных свечей больше чем у одноэлектродных. Это связано в основном с тем, что если на каком-либо электроде образуется нагар, то искра всё равно образуется на остальных электродах.

Большинство производителей автомобилей устанавливают свечи из сплава железа и никеля или хрома. В последнее время в продаже появились свечи, электроды которых изготовлены из благородных металлов, таких как платина и иридий.

Свечи с платиновыми электродами выдерживают высокие температуры, благодаря этому они имеют большой запас прочности, чем у обычных свечей. Одним из положительных свойств, платиновых электродов является стабильное образование искры в обогащённой и обеднённой топливовоздушной смеси. Рабочий ресурс 90 000 километров.

Электроды, изготовленные из иридия, отличаются от платиновых электродов большей стойкостью к коррозии, имеют более высокие температурные характеристики. Иридий по сравнению с платиной способствует лучшему образованию искры. Иридиевые свечи имеют всего лишь один недостаток высокая стоимость. Ресурс работы 100 000 километров.

Иридиевые свечи зажигания NGK

Рассмотрим сначала внутреннее строение иридиевой свечи NGK BKR6EIX-11:

Внутреннее строение свечи зажигания NGK

1- Контактный вывод. 2- Центральный электрод. 3- Боковой электрод. 4- Металлический корпус. 5- Уплотнительное кольцо. 6- Помехоподавляющий резистор. 7- Внутреннее уплотнение с кольцом из талька. 8- Изолятор. 9- Ребра изолятора.

Иридий это стойкий к износу, твёрдый и прочный металл. Свечи зажигания из иридия представляют наиболее качественное техническое решение в производстве этого компонента системы зажигания автомобиля.

Сплав иридия, применяемый в производстве свеч зажигания, прекрасно противостоит коррозии. Температура плавления его 2450 градусов Цельсия, это высокий показатель. Благодаря всем этим качествам, центральный электрод правильно работает, имея свой диаметр всего 0,6 мм. Вследствие чего образование искры происходит при значительно меньшем напряжении, и фронт огня распространяется по камере сгорания наилучшим образом.

Центральный электрод в таких свечах представляет собой наконечник из сплава иридия. Этот наконечник приваривается лазером по специально разработанной технологии.

Преимущество иридиевых свечей зажигания:
1. По сравнению с другими материалами срок службы увеличивается благодаря стойкости к высоким температурам, оплавлению электродов от искры, коррозии и окислению.

2. Стабильность работы при повышенных нагрузках, вследствие своей твёрдости и повышенной механической прочности этого металла.

3. Качественный параметр воспламеняемости, благодаря чему свечи из иридия хорошо держат искру, поэтому двигатель заводится даже в сильные морозы.

4. Тонкие электроды способствуют к уменьшению расхода топлива. Чем тоньше электрод, тем больше напряжённость поля а, следовательно, легче происходит пробой между электродами в зазоре.

Недостаток один единственный – высокая цена по сравнению с обычными свечами зажигания.

Коды свечи зажигания NGK

Ранее я уже рассматривал, что обозначает каждый знак именно в том комплекте, который я приобрёл.

Далее мы рассмотрим развёрнутую таблицу значений каждого знака, на примере моего комплекта свечей с маркировкой BK R 6 E IX-11.

ВК- Диаметр резьбы/размер ключа:A → 18 мм / 25.4 ммB → 14 мм / 20,8 ммC → 10 мм / 16,0 ммD → 12 мм / 18,0 ммE → 8 мм / 13,0 ммAB → 18 мм / 20,8 ммBC → 14 мм / 16,0 ммBK → 14 мм / 16,0 ммDC → 12 мм / 16,0 мм
R — Помехоподавляющий резистор:R → с резисторомZ → с индуктивным резистором
6 – Калильное число:← 2 горячие← 4← 5← 6← 7← 8 средние← 9← 10← 11← 12← 13 холодные
IX – Конструктивные особенности:B → Неподвижная контактная гайка SAE (CR8EB)CM → Наклонно выполненный боковой электрод. Компактный тип (длина изолятора: 18.5 мм).CS → Наклонно выполненный боковой электрод. Компактный тип (длина изолятора: 18.5 мм).G,GV → Гоночная свеча зажиганияI → Иридиевый электродIX → Иридиевый электрод (IX)J → 2 боковых электрода (специальная форма)K → 2 боковых электрода-L → Промежуточное калильное число-LM → Компактный тип (Длина изолятора: 14,5 мм)N → Специальный боковой электродP → Платиновый электродQ → 4 боковых электродаS → Стандартный типT → 3 боковых электродаU → Тип с полуповерхностным разрядомVX → Платиновая свеча зажигания (VX)Y → Центральный электрод с V-образной насечкойZ → Специальная конструкция
11- Межэлектродный зазор:пустой → Мотоцикл: 0.7-0.8 мм, Автомобиль: 0.8-0.9 мм8 → 0,8 мм9 → 0,9 мм10 → 1,0 мм11 → 1,1 мм13 → 1,3 мм14 → 1,4 мм15 → 1,5 ммS → Специальное уплотнительное кольцоE → Специальное сопротивление

Из таблицы выше видно, что свечи зажигания иридиевые NGK BKR6EIX-11 с диаметром резьбы 14 мм для свечного ключа 16 мм. У них встроенный помехоподавляющий резистор, центральный электрод изготовлен из иридия, и межэлектродный зазор составляет 1,1 мм. И еще надо отметить- калильное число составляет 6, изолятор центрального электрода имеет среднюю длину следовательно, по тепловым характеристикам это «средние» свечи. Предназначены они для двигателей средней мощности.

Для двигателя Renault свечи по паспорту с зазором 0,95 мм. Но, такой зазор предназначен для «простых» свечей зажигания, у которых центральный электрод с диаметром толще. У иридиевых свечей зажигания NGK BKR6EIX-11 диаметр этого электрода тонкий.

Посмотрим в процессе эксплуатации автомобиля, как они себя поведут.

Иридиевые свечи зажигания NGK на двигатели Renault видео

А вы, автолюбитель, что думаете о комплекте иридиевых свечей зажигания NGK BKR6EIX-11? Удачи и до скорых встреч на страницах блога AAuhadullin.ru!

Читайте далее:

Ремкомплект высоковольтных проводов

Как самому заменить ремень ГРМ

Как выставить зазор на свечах зажигания автомобиля

Возгорание горючей смеси зависит от зазора на свечах зажигания, что в свою очередь влияет на эксплуатационные характеристики мотора. Неправильно подобранные свечи, слишком маленькое или большое расстояние между контактами приводит к неравномерной работе автодвигателя, возникают толчки. Как выполняется регулировка свечного зазора, на что она может повлиять, вы узнаете из нашей статьи.

Содержание

1 Каковы допустимые нормы?
2 Как проверить и отрегулировать свечной зазор?
3 Промежуток между свечными контактами на газовых автомобилях
4 Заключение

Каковы допустимые нормы?

Зазором свечей зажигания принято называть величину промежутка между верхним и нижним электродом. Этот параметр определяется маркой автомобиля и техническими характеристиками мотора. Найти рекомендованный производителем машины промежуток между электродами можно в инструкции по эксплуатации транспортного средства. При отсутствии такой документации отыскать интересующую информацию возможно в интернете.

Какой должен быть промежуток между контактами? Система зажигания машины влияет на величину указанного параметра таким образом:

нормой считается размер 0,5-0,6 мм в карбюраторных автомобилях, оснащенных трамблером;
допускается размерность 0,7-0,8 мм в карбюраторных автомобилях, имеющих электронное зажигание;
расстояние в пределах нормы для инжекторных машин равно 1-1,3 мм.

Разница в рекомендованных размерах обусловлена электрической цепью и системой зажигания. Наименьшее напряжение имеют карбюраторные авто, для их нормальной работы нужна более слабая искра, следовательно, промежуток самый маленький. Для инжекторных машин зазор увеличивается, так как напряжение в системе очень высокое.

Рассмотрим два варианта неправильного свечного зазора:

очень маленький;
чересчур большой.

В первом случае из-за недостаточного расстояния между электродами возникнут пробои в системе зажигания. Свечная искра будет слишком маленькой для нормального возгорания горючей смеси. При этом автомобиль не будет набирать обороты, при движении начнет дергаться. В случае с карбюраторными авто возможна заливка свечей из-за недостаточного зазора, двигатель начнет троить.

Слишком маленьким свечным зазором считается расстояние в пределах 0,1-0,4 мм. Учтите: существуют модификации движков, для которых целенаправленно применяются свечи с очень маленьким промежутком между электродами — это позволяет приспособить систему зажигания к возросшей мощности силового агрегата. Принцип следующий: с увеличение мощности промежуток между контактами уменьшается.

Во втором варианте прослеживается снижение искры проходящей между контактами. Она может быть даже недостаточной для возгорания топливной смеси. В связи с этим наблюдаются пробои изолятора нижнего контакта.

Увеличенный свечной зазор возникает, если свечи изношены: материал, из которого изготовлены контакты, при большом количестве пробега выгорает. Нижний электрод при этом проседает вниз, а верхний утрачивает свою изначальную прямоугольную форму, в сечении он становится похожим на овал.

Обратите внимание: возможно образование нагара на свечах, мешающего прохождению искры. В связи с этим с увеличением пробега авто нужно выполнять чистку либо замену свечей. Слишком большим считается промежуток между контактами более 1,3 мм.

Как проверить и отрегулировать свечной зазор?

Узнать есть ли необходимость регулировки свечного зазора можно измерив расстояние между электродами и сравнив его с рекомендованными в инструкции к авто параметрами. Для проведения замеров используют специальные щупы, их приобретают в автомагазинах. Различают следующие типы измерительных щупов:

Монетообразный измеритель.

Монетообразный. Его стоимость самая маленькая. Используют его следующим образом: ободок диска измеряющего устройства просовывают между электродами свечи, затем диск поворачивают вокруг его оси, до тех пор, пока обод диска не застопорится между электродами. На диске присутствует специальная шкала, указывающая расстояние в определенной точке. Из недостатков этого устройства стоит выделить то, что в процессе проведения замеров можно нечаянно отогнуть контакты, увеличив при этом свечной зазор.

Плоский измерительный инструмент

Плоский. Имеет множество пластин различной толщины, которые просовываются между электродами. Если пластина проходит свободно, значит зазор больше ее толщины. Пластина должна туго вставляться между электродами.

Монето – проволочный измеритель.

Монето – проволочный. По внешнему виду схож с монетообразным с одним отличием: замеры производятся не с помощью корпуса устройства, а проволочками, размещенными на краю измерительного прибора. Указанные проволочки имеют различную толщину.

Необходимость регулировки свечного зазора определяется следующим образом, подберите щуп рекомендованной толщины для вашей модели авто, просуньте измерительную пластину, проволочку либо диск (в зависимости от типа измеряющего устройства) между электродами свечи зажигания. Посмотрите на результат измерений, возможны такие варианты:

измеритель не проходит в промежуток между контактами — зазор очень маленький;
измеритель проходит между электродами, не прикасаясь к ним — расстояние между контактами чересчур большое;
измерительный элемент входит плотно между контактами — зазор в пределах нормы, нет необходимости его регулировать.

Отрегулировать расстояние можно отогнув внешний электрод в направлении внутреннего контакта — это позволит уменьшить расстояние, либо немного выгнув внешний контакт наружу, если нужно увеличить зазор. После регулировки расстояние между электродами проверяется вновь. Уменьшить свечной зазор можно прижав свечу внешним контактом к плоской поверхности и немного надавив на свечу. Выполнять регулировку свечного зазора необходимо очень аккуратно: электроды выполнены с прочного материала, который рассчитан на определенные усилия. Если приложить большие нагрузки, можно сломать электрод, тогда придется приобрести новую свечу.

Рекомендуем посмотреть видео о том, как правильно отрегулировать зазор на свечах зажигания:

Промежуток между свечными контактами на газовых автомобилях

При установке ГБО необходимо учитывать: ездить на свечах, предназначенных для бензина, не получится:

воспламенение газо — воздушной смеси происходит медленнее, чем бензино — воздушной, следовательно, искра для возгорания должна быть мощнее;
при возгорании газо — воздушной смеси температура больше в несколько раз, поэтому некоторые элементы стандартных бензиновых свечей могут попросту расплавиться, свечу начнет пробивать, возникнет эффект калильного зажигания;
электрическое сопротивление газо — воздушной смеси большое, для пробоя искрового зазора необходимо напряжение 7 тыс. В, то есть на катушку увеличивается нагрузка, если не поставить свечи, рассчитанные на газ, можно сломать катушку.

Конструктивно свечи зажигания для газа отличаются от свечей, работающих на бензине. Они имеют меньший искровой зазор, для снижения нагрузки на катушку, при этом калильное число у них больше, то есть они должны быть «холодными».

Заключение

Правильно выставленное расстояние между контактами свечей позволяет:

добиться уменьшения расхода топливной смеси примерно 7%;
обеспечить стабильную работу мотора – это влияет на безопасность вождения;
увеличить эксплуатационный период свечей.

Важно добиться одинакового свечного зазора на всех свечах зажигания. Мастера рекомендуют не перетягивать свечи, чтобы не сорвать внутреннюю резьбу (многие головки автодвигателей изготовлены из сплавов алюминия). Цена на свечи небольшая, поэтому лучше их менять вовремя, чтобы не получить в итоге поломку катушки либо мотора.

Зазор свечи зажигания NGK Iridium

Нужно ли устанавливать зазор в свечах зажигания NGK Iridium? Ответ на этот вопрос — да. Чтобы ваш двигатель работал оптимально, свечи зажигания должны иметь необходимый интервал. Таким образом, жизненно важно, чтобы вы получили таблицу размеров зазоров свечей зажигания NGK и придерживались ее. Почему это важно? Свече зажигания нужен этот зазор, так как он влияет на температуру воспламенения. Эта особенность также влияет на сжигание топлива и воздуха в двигателе. А это в конечном итоге скажется на характеристиках автомобиля. Чем шире вы открываете зазор, тем больше создается искр, а это может повысить КПД двигателя.

В некоторых случаях вы можете обнаружить, что это расширение работает, например, в настраиваемых двигателях. При зазоре свечей зажигания необходимо уделять большое внимание измерениям и регулировкам; иначе вы можете ошибиться. Прежде чем перейти к габаритам, давайте немного углубимся в свечи зажигания NGK.

Имеются ли в свечах зажигания NGK предварительно установленные зазоры? Вероятно, этот и другие вопросы возникают у вас в голове. Большая часть информации об этих свечах доступна в таблице зазоров свечей зажигания NGK в формате PDF. Есть пять вещей, которые вы должны знать об этих вилках. Во-первых, они имеют трехвалентное покрытие. Таким образом, они могут противостоять коррозии из-за воздействия химических веществ и влаги.

Это покрытие также действует как разделительное средство при удалении заглушек. Обратите внимание, что эти заглушки устанавливаются на заводе сухими, без использования противозадирных средств. Люди часто перетягивают пробки при использовании противозадирных средств, поэтому этого следует избегать. Также полезно отметить, что противозадирный состав может изменить крутящий момент и привести к поломке резьбы.

Во-вторых, они имеют пятно короны, которое проявляется как обесцвечивание. Это происходит из-за скопления масла и частиц грязи вокруг свечи. Это происходит из-за статического электричества, выделяемого вилками. Этот загар является нормальным, и у вас не должно быть никаких опасений по этому поводу. Некоторые люди ошибочно принимают это за сломанные уплотнения внутри заглушек.

Какой зазор должен быть у моих свечей зажигания? Эта информация доступна в руководстве по эксплуатации вашего автомобиля. Если вы сомневаетесь, вы должны привлечь эксперта по этому вопросу. В противном случае вы можете поставить под угрозу характеристики зазора свечи зажигания. Приступим к измерениям.

Измерения

Приобретая новые свечи, вы должны понимать зазор, который вы должны оставить между двумя электродами. Размеры автомобилей различаются, поэтому вы не можете использовать все, что найдете на рынке. В большинстве случаев зазоры должны быть в пределах от 0,028 до 0,06 дюйма. Эта информация доступна в руководстве пользователя. Там, где вы не можете его получить, вы можете поговорить со специалистом в магазине автозапчастей.

При работе с модифицированным движком вам придется использовать меньшие настройки зазора. Это необходимо для учета мощности, проходящей через двигатель. Вот быстрый совет. Чем больше вырабатываемая мощность, тем меньше должен быть зазор. Вы можете использовать это эмпирическое правило при проверке зазора на иридиевых свечах.

У вас могут возникнуть вопросы о том, как зазор между свечами зажигания без инструмента. Хотя это возможно, вы получите наилучшие результаты при использовании соответствующего инструмента зазора. К счастью, существует широкий выбор инструментов, из которых вы можете выбирать. Таким образом, вы не должны ограничивать себя в этом отношении. Большинство инструментов имеют плоскую кромку, которая помогает сгибать нижний электрод для регулировки зазора.

Самый дешевый инструмент — гэп в виде монеты. Здесь вы пропускаете монету через щель, пока не найдете, где она остановится. Ребро имеет маркировку, аналогичную линейке, и показывает толщину точек. Вы можете использовать этот инструмент для проверки эффективности гэпов или расширения гэпов при запуске монеты.

Проволочный зазор для монет аналогичен зазору в виде монеты, только имеет разные размеры по длине. Другим вариантом является щуп в виде лезвия, который довольно универсален. Он имеет лезвия разной ширины, которые можно использовать для измерения и регулировки зазоров.

Свечи зажигания NGK должны быть чистыми сразу после извлечения из коробки. Однако, если вы хотите использовать вилку, которая была в автомобиле, вам следует протереть ее тканью. На контактных точках может быть немного нагара, и это может мешать чтению. Если грязь не удаляется с легкостью, для этого процесса можно использовать быстросохнущий спирт. Если это не поможет, подумайте о приобретении новых свечей. Теперь вы можете измерить зазоры с помощью соответствующего инструмента.

Вам может потребоваться или не потребоваться регулировка зазора. Там, где инструмент проходит через зазор и не касается электродов там, где должен, зазор слишком велик. Если инструмент не помещается между электродами, зазор необходимо немного увеличить. Если посадка близка к замеру, можно переходить к установке заглушки.

Нужны ли зазорам свечи зажигания Denso Iridium? В большинстве случаев вы обнаружите, что можете использовать вилку, не разрывая ее. Это связано со спецификациями, выпускаемыми в настоящее время. Однако при работе с модифицированным двигателем вам следует при необходимости отрегулировать иридиевые свечи зажигания NGK. Таким образом, вы можете определить, будет ли зазор свечи зажигания 49 куб. см работать для свечи, которую вы имеете в виду.

Теперь вы можете использовать свой инструмент для регулировки нижнего электрода. Он должен быть таким, чтобы вы держали свечу зажигания электродами к полу. Отсюда вы можете согнуть дно наружу или внутрь, в зависимости от потребностей зазора.

Убедитесь, что вы не сгибаете более чем на 0,02 доли дюйма, так как заглушка не выдерживает большого давления. При повреждении свечи возможны пропуски зажигания. Если вы не можете согнуть заглушку с помощью инструмента, вы можете отрегулировать ее на плоской поверхности, чтобы увеличить давление.

Теперь вы можете снова измерить зазор и внести необходимые коррективы. При этом нельзя касаться центрального электрода, так как можно повредить сердечник. Если это произойдет, вам нужно будет получить другую вилку. Это также помогает быть нежным во время этого упражнения; иначе вы оторвете электрод. Используйте как можно меньшее давление при сгибании, и все будет в порядке.

Обратите внимание, что некоторые заглушки поставляются уже с зазорами, и вы можете найти эту информацию на внутренней стороне коробки. В этом случае у вас не будет много работы. Всего наилучшего!

FacebookTwitter

Иридиевые свечи зажигания – зазор или НЕТ? — Техническое обслуживание/ремонт

Glenn_D 10 марта 2008 г. , 3:53

Вот и пришло время поменять свечи на моей Камри 02 4-х цилиндровой. В руководстве по эксплуатации указаны свечи Denso или NGK Iridium. Я взял четыре комплекта иридиевых свечей NGK Laser OE. о. в руководстве указан зазор 0,043, поэтому я проверяю их щупом и отмечаю, что они не совпадают — совсем чуть-чуть; Я регулирую зазор немного дальше, стараясь не стирать поверхности электродов.

Когда я снимаю пластиковый кожух, закрывающий двигатель, чтобы получить доступ к заглушкам, Я ВИЖУ табличку на клапанной крышке, в которой говорится, что используйте иридиевые заглушки, но НЕ ЗАЩЕЛКИВАЙТЕ ИХ.

Очевидно, что мои купленные зазоры для свечей были уже, чем указано в спецификации, хотя бы на пару тысяч. Но безопаснее ли оставить разрыв, который кажется в пределах 2/1000, или я должен установить их точно?

Эти заглушки печально известны тем, что их легко повредить, или это какая-то другая причина, по которой в уведомлении говорится, что их нельзя закрывать?

И если зазор уже, чем указано в спецификации, следует ли мне избегать его увеличения, потому что он становится шире по мере использования? Что делать, если зазор ШИРЕ, чем o. ручная спецификация?

Все мысли учтены.

ок4450 10 марта 2008 г., 4:04

Вот несколько советов.
http://www.densoiridium.com/installationguide.php

Пара щипцов для зазора свечей зажигания — безусловно, самый безопасный способ зазора свечей, независимо от того, с иридиевым, платиновым или медным сердечником.

Если они в пределах 0,002 и у вас нет щипцов для зазоров (есть у немногих, но они недорогие), то я бы оставил их в покое из-за стоимости иридиевых свечей. Одна заглушка, вероятно, стоит больше, чем плоскогубцы.
Надеюсь, это поможет.

the_same_mountainbike 10 марта 2008 г., 16:47

Они рекомендуют не делать в них зазор, потому что иридиевый центральный электрод более хрупок, чем большинство металлов, и может треснуть или сломаться.

Заземляющий электрод (загнутый) на самом деле платиновый, и его можно аккуратно согнуть, но, честно говоря, я бы просто оставил его в покое. Они должны быть предварительно установлены.

радудоджеван 10 марта 2008 г., 18:30

Я не проверяю их, если только один из них не кажется действительно неправильным. Зазор имел большее значение, когда у нас были слабые системы зажигания. Вилки тогда стоили 0,85 доллара и стоили каждого пенни.

СтивФ 10 марта 2008 г., 20:36

Рекомендуемый зазор для свечи зажигания — это не точная цифра, а просто среднее значение предпочтительного диапазона. Разница в несколько тысячных должна хорошо попадать в этот диапазон. Другими словами, ваши вилки в настоящее время имеют правильный зазор. Кстати, обратите внимание, что зазор увеличивается по мере использования из-за потери металла.

МайкИнНХ 10 марта 2008 г., 20:39

Всегда проверяю. Может быть, потому что я несколько раз обжигался. Иногда я видел пробелы, выходящие за рамки спецификации… Редко, но это случается.

Гленн_Д 12 марта 2008 г., 3:28

Я нашел все ответы очень полезными, особенно ссылку, предоставленную ok4450. Я гораздо более просвещен. Спасибо всем.

Гленн Д.

ok4450 12 марта 2008 г., 3:55

Вот так выглядят плоскогубцы, если интересно.
http://store.summitracing.com/partdetail.asp?part=sum-3

Я не уверен, но если вы когда-нибудь заинтересуетесь парой таких, я думаю, их можно купить дешевле в каком-нибудь автосалоне. таких компаний, как AutoZone, O’Reillys и т. д.
Они очень хорошо работают, ничего не ломая, и служат вечно. Я думаю, что пара, которая у меня есть, была со мной около 30 лет или около того, и хвала ему; с ними еще никто не ушел!

Бусины и бусины 13 марта 2008 г., 18:40

Спецификация зазора не может быть абсолютной. Это 0,043 ± что-то. Производитель свечей зажигания (или производитель автомобилей) должен сообщить вам, каков допуск. Если вилки, которые вы покупаете, не соответствуют этому допуску, верните эти вилки и получите другие. Если они должны быть поставлены с конкретным зазором, то зачем с ними морочить голову?

2/1000 составляет менее 5%, поэтому я думаю, что это нормально. Зазор только увеличивается по мере использования заглушек.

МайкИнНХ 14 марта 2008 г., 13:20

#10

Если купленные свечи не соответствуют этому допуску, верните эти свечи и получите другие. Если они должны быть поставлены с конкретным зазором, то зачем с ними морочить голову?

Потому что с ними НАМНОГО ЛЕГЧЕ дурачиться, чем ехать 5 миль обратно в магазин запчастей для замены… Особенно, если они изначально заказывали их по специальному заказу.

Как установить зазор в иридиевых свечах зажигания

Мало ли вы знаете, кроме других знакомых автомобилей проблем, как зазор в иридиевых свечах зажигания является одним из тех, о которых вы ни в коем случае не должны забывать.

«Не кажется ли вам, что это слишком сложно, чтобы разобраться?» Многие могут так подумать, поскольку это звучит как специализированный спектр. Не беспокойтесь больше с нашим подробным руководством, которое расскажет вам о каждой мельчайшей детали!

Что такое свеча зажигания?

Свеча зажигания, так называемая свеча зажигания, представляет собой компонент двигателя внутреннего сгорания, который имеет два электрода, изолированных воздушным зазором.

Через небольшую искру, генерируемую между этими двумя электродами в системе зажигания высокого давления, свеча зажигания воспламеняет топливно-воздушную смесь, когда топливо распыляется и воздух достигает цилиндров двигателя.

Для этого электроды и изолятор между ними должны выдерживать высокие температуры.

Тем не менее, изолятор также хорошо справляется с электрическим напряжением до тысяч вольт.

Миссия зазора свечи зажигания в этой операции состоит в том, чтобы поддерживать длину, которая приносит пользу энергии искры.

Между тем, форма изолятора оказывает определенное влияние на температуру проводки.

Если слишком холодно, есть вероятность, что операция приведет к науглероживанию и замыканию зазора; если он перегрет, то более вероятно возникновение начального явления.

Мы можем встретить свечи зажигания из нескольких различных материалов, наиболее распространенными из которых являются никель, медь, иридий и платина.

Многие производители также используют небольшой кусочек керамики в качестве изолятора на этой детали двигателя.

Независимо от типа, эта деталь имеет жизненно важное значение в любом автомобиле, так как неисправная свеча зажигания может привести к серьезным проблемам, таким как стук при движении.

Что такое иридиевые свечи зажигания NGK?

Благодаря передовым технологиям свечи зажигания NGK Iridium являются одними из самых эффективных типов свечей зажигания во всем мире.

Говоря об особенностях, эти компоненты функционируют как конструкция термокрая для центрального электрода и используют ценный металлический иридий на кончике центрального электрода, который имеет диаметр 0,6 мм.

В отличие от любых обычных свечей зажигания, их изысканные иридиевые узоры позволяют эксплуатировать ваши автомобили с самой плавной и продолжительной работой на протяжении многих миль. Есть шанс, что вы можете получить самый простой запуск и большее сгорание.

Более того, исключительное ускорение при увеличенном пробеге и меньшая скорость износа электродов в таком случае уже не имеют большого значения.

Что можно сказать о преимуществах специальной термозащитной кромки для центральных электродов? Если вы ищете превосходную противообрастающую проводимость, то мы бы сказали, что вы ищете только иридиевые свечи зажигания NGK!

Нужен ли зазор в иридиевых свечах зажигания?

Нужно ли делать зазор в иридиевых свечах зажигания NGK? Ответ — большое старое да!

Чем больше расстояние между свечами зажигания, тем выше оптимизация двигателя. Вот почему для вас так важно ознакомиться с таблицей размеров зазоров свечей зажигания NGK и тщательно ей следовать.

Так или иначе, вы можете рассматривать это как последовательную цепочку действий.

Подробности: Эта характеристика влияет на сгорание топлива и воздуха в двигателе.

А это, в свою очередь, повлияет на характеристики автомобиля. Таким образом, зазор должен быть шире, чтобы образовывалось больше искр, что приводит к увеличению эффективности двигателя.

Это расширение может действовать в некоторых случаях, например, с настроенными двигателями. При зазоре свечей зажигания необходимо уделять пристальное внимание регулировкам и измерениям.

В противном случае вы рискуете совершить непоправимую ошибку.

Значение зазора свечи зажигания

Как мы упоминали выше, зазор свечи зажигания играет чрезвычайно важную роль в идеальном движении вашего автомобиля.

Тем не менее, вам не из чего выбирать. Вы должны убедиться, что свечи имеют соответствующий зазор, иначе производительность вашего двигателя снижается.

Этот зазор между боковыми и центральным электродами необходим для правильного расположения, чтобы дуга при соответствующем напряжении воспламеняла топливо и обеспечивала сгорание, которое приводит в действие двигатель.

Как установить зазор в иридиевых свечах зажигания NGK Laser

Шаг 1:

Первый шаг в том, как установить зазор в иридиевых свечах зажигания , это найти щуп или измеритель зазора.

Шаг 2:

Снимите свечу зажигания и очистите ее. Этот шаг не имеет большого значения в , как правильно зазорить иридиевые свечи зажигания , если у вас совершенно новые.

Тем не менее, если вы тестируете свечу зажигания, которая уже находится в автомобиле в течение длительного времени, контакты могут запылиться и нуждаются в очистке.

Обратите внимание на ежедневное напоминание: никогда не очищайте свечу зажигания абразивными материалами!

Шаг 3:

Следующим шагом является измерение существующего зазора в свече зажигания. Чтобы определить точное число, вам нужно провести щупом или измерителем зазоров через электроды.

После измерения запишите его и сравните с рекомендуемой настройкой, указанной в руководстве, чтобы увидеть, правильное ли это направление или нет.

Шаг 4:

Пришло время внести необходимые коррективы.

Для увеличения размера зазора

Согните заземляющую шину до необходимой высоты с помощью инструмента для зазора свечи зажигания или острогубцев.

Будьте осторожны, никогда не допускайте контакта инструмента или плоскогубцев с фарфором или центральным электродом из иридия.

Чтобы уменьшить размер зазора

Выполните ту же процедуру, что и раньше. Тем не менее, вместо того, чтобы сгибать заземляющий ремешок вверх, согните его вниз на соответствующую высоту.

Примечание:

Будьте предельно осторожны при внесении любых изменений. Сказав это, вы ни в коем случае не должны сгибать электрод более чем на несколько тысячных дюйма. Хотя часть двигателя жесткая, она не рассчитана на то, чтобы выдерживать большое напряжение.
Кроме того, избегайте ударов по центральному электроду. Если центральный электрод поврежден из-за чрезмерного поддевания или случайно отломился нижний электрод, возможно, пришло время приобрести новый.

Имейте в виду, что когда дело доходит до извлечения драгоценных электродов с платиновым сердечником или металлического иридия, они могут быть очень чувствительными.

Вот почему очень важно использовать правильный инструмент для зазора свечей зажигания для выполнения этой задачи.

Шаг 5:

Использование калиброванного инструмента для проверки зазора. Повторяйте процедуру регулировки инструмента до тех пор, пока он не сядет плотно между электродами.

Кроме того, никогда не проводите процесс тестирования с помощью инструмента для снятия круглых зазоров. В противном случае на подходе необратимо поврежденная свеча зажигания.

Как проверить зазор иридиевых свечей зажигания с помощью лазера

Как проверить иридиевый зазор свечи зажигания NGK может быть не так сложно, как вы думаете, если вы знаете самый простой способ сделать это правильно.

Шаг 1: Приобретите оборудование

Все, что вам нужно сделать, это просто выбрать подходящий размер на вашем щупе или газовом манометре.

Шаг 2: Измерение

Если вы не можете найти правильный инструмент в зазоре, он расширяется.

Что делать, если инструмент даже не касается электродов, находясь в зазоре? Тогда он должен быть слишком большим и требовать сужения.

Другая ситуация, когда инструмент и зазор идеально подходят друг к другу. Тогда поздравляем, больше никаких корректировок не требуется!

В большинстве случаев установка зазоров в разъемах Iridium Power совсем не обязательна. Сверхэффективная архитектура мощности стрельбы автоматически приспосабливается к небольшим отклонениям от установленного на заводе зазора, даже если они незначительны.

Если вы решите заменить зазор в иридиевой свече зажигания, делайте это с осторожностью, так как неправильное зазор может повредить или даже разрушить фарфоровый центральный или иридиевый центральный электрод.

Последствия неправильного зазора свечи зажигания

Что произойдет, если вы не установите зазор свечи зажигания Iridium должным образом? Последствия могут вселить ужас в ваш разум.

В этом случае проблемы с двигателем неизбежны. Существует высокая вероятность того, что ваши автомобили будут страдать от следующих симптомов, включая пропуски зажигания, повышенный износ свечей зажигания, загрязнение свечи зажигания , потеря мощности или даже плохой расход бензина.

Таким образом, ни слишком маленький, ни слишком большой зазор не принесет пользы вашему двигателю. Если зазор настолько мал, это может привести к ослаблению искры.

Из-за этого процесс горения не может завершиться успешно.

Как насчет слишком широкого? Затем это может привести к тому, что свеча зажигания не загорится должным образом, что приведет к пропускам зажигания на повышенных скоростях.

Рекомендация по крутящему моменту

Plug Size	Iridium heads
N.m	lb-ft
10mm flat seat	10 to 15	7 to 11
12 мм плоское сиденье	15–25	11–18
14 мм плоское сиденье	35–40	26–30
14m361.0364	7 to 15
18mm flat seat	43 to 52	32 to 38
18mm taper seat	20 to 27	15 to 20

(1 N.m = 0.1020 kgf .m)

Если вы искали полезные предложения, то вы попали в нужное место!

На приведенном выше рисунке показан рекомендуемый момент затяжки для установки свечи зажигания.

Однако обратите внимание, что значения крутящего момента при установке, приведенные в таблице, следует применять только к свежим свечам зажигания без предварительной смазки резьбы.

В противном случае следует уменьшить число примерно на одну треть, чтобы избежать ненужного перенапряжения.

В двух словах

Вот как вы понимаете как зазор в иридиевых свечах зажигания . Эти маленькие хитрые детали больше не доставят вам хлопот, чтобы вы могли идеализировать свои автомобильные завоевания!

Надеемся, наша статья окажется для вас полезной. Давайте засучим рукава и займемся вашим проектом «Сделай сам». Тогда увидимся!

Настройки зазора свечи зажигания

Чтобы свеча зажигания работала должным образом, необходимо точно откалибровать зазор между боковым и центральным электродами. Регулируя это расстояние, вам грустно «закрывать свечи зажигания». С помощью щупа и следующих советов эту регулировку, безусловно, можно выполнить самостоятельно.

Каковы обычные настройки зазора свечи зажигания?

Стандартные настройки зазора следующие:

Заглушки Racing 0,016″ 0,4 мм
Катушка (стандартная) 0,025 дюйма 0,6 мм
Катушка (спортивная) 0,028 дюйма / 0,032 дюйма 0,7/0,8 мм
Магнето 0,020 дюйма 0,5 мм

Эти цифры приведены только для справки и могут отличаться для некоторых двигателей. Обратитесь к списку рекомендаций или руководству производителя автомобиля для индивидуальных настроек зазора.

Эмпирическое правило для зазора свечи зажигания на старых двигателях: катушка зажигания 0,025 тыс. и зажигание от магнето 0,018–0,020 тыс.

Свечи зажигания, как правило, имеют искровой зазор, который может быть отрегулирован техником, устанавливающим свечу зажигания, путем простого изгиба бокового электрода, чтобы приблизить его к центральному электроду или отдалить от него.

Вам нужно отрегулировать зазор новой свечи зажигания?

Представление о том, что свечи зажигания поставляются в упаковке с завода, имеют правильные зазоры, верно лишь частично, что подтверждается тем фактом, что одна и та же свеча может быть указана для нескольких разных двигателей. Для каждого двигателя фактически потребуется другой зазор.

Необходимость регулировки зависит от двигателя. Для двигателей V-8 новые свечи зажигания могут иметь предварительно зазоры, что позволяет установить все 8 свечей без изменений. Однако при установке на 6-цилиндровый двигатель все 6 заглушек потребуют замены зазоров.

Если вы ищете новую или подержанную свечу зажигания, ознакомьтесь с нашим руководством по покупке свечей зажигания сегодня, чтобы определить лучший продукт для вашего двигателя.

Что такое щуп для измерения зазора свечи зажигания?

Измеритель зазора свечи зажигания представляет собой диск со скошенной кромкой или с круглыми проволоками точного диаметра. Он используется для измерения длины зазора между заземляющим и центральным электродами.

Простейшие калибры представляют собой набор ключей различной толщины, которые соответствуют желаемым зазорам. Вам просто нужно продолжать вносить коррективы, пока ключ не будет плотно прилегать. С современной технологией двигателей, повсеместно включающей полупроводниковое зажигание и компьютеризированный впрыск топлива, используемые зазоры намного больше, чем в эпоху карбюраторов и распределителей точек прерывания, до такой степени, что манометры свечей зажигания той эпохи слишком малы для измерения зазоров. нынешних автомобилей.

Регулировка зазора может быть довольно критической, и если она не отрегулирована, двигатель может работать плохо или вообще не работать. Узкий зазор может дать слишком маленькую и слабую искру для эффективного воспламенения топливно-воздушной смеси, в то время как слишком широкий зазор может вообще помешать воспламенению искры. В любом случае, искра, которая только периодически не воспламеняет топливно-воздушную смесь, может быть незаметна непосредственно, но будет проявляться как снижение мощности двигателя и топливной экономичности. Вот почему вы должны обязательно проверять свои свечи зажигания примерно каждые 30 000 миль, даже если вы выбрали версию с увеличенным сроком службы.

Как отрегулировать зазор свечи зажигания

Перед регулировкой зазора свечи зажигания дважды проверьте ее чистоту. Это особенно важно при использовании бывших в употреблении свечей зажигания, что является обычным явлением для старинных и классических двигателей. Вы хотите избежать попадания мусора в камеру сгорания двигателя или риска того, что грязь ослабит мощность искры зажигания. Мы рекомендуем использовать проволочную щетку и нежные движения.

Когда свеча зажигания готова и подготовлена, пришло время использовать щуп, чтобы определить, требуется ли регулировка и насколько. Обратитесь к руководству производителя за правильным значением и выберите его на щупе. Проведите манометр между заземляющим и центральным электродами. Если он не может пройти через зазор или делает это, не касаясь обоих электродов, зазор необходимо отрегулировать.

Чтобы отрегулировать зазор, просто согните заземляющий электрод по направлению к центральному электроду или дальше от него. Возможно, вам придется сделать это на плоской поверхности, и может потребоваться несколько попыток, чтобы получить желаемое расстояние.

Каковы основные проблемы с настройками зазора свечи зажигания?

риск узкого зазора: искра может быть слишком слабой/маленькой для воспламенения топлива;
с узким зазором: свеча всегда срабатывает при каждом цикле;
риск большого зазора: свеча может не сработать или промахнуться на высоких скоростях;
с широким зазором: мощная искра для чистого горения.

Свеча с правильно установленным зазором должна быть достаточно широкой, чтобы раскаляться, но не настолько широкой, чтобы она проскальзывала или промахивалась на высоких скоростях, вызывая заедание цилиндра или дребезжание двигателя. Если свеча зажигания подверглась эрозии, вы заметите, что центральный электрод (темная выпуклость) был цилиндрическим стержнем, а верхний заземляющий электрод (как коготь) раньше имел квадратные края.

По мере старения плунжера и эрозии металла наконечника и крючка зазор будет увеличиваться. Поэтому опытные механики часто устанавливают зазор на новых свечах на уровне минимального рекомендуемого производителем двигателя зазора, а не в центре указанного допустимого диапазона, чтобы обеспечить более длительный срок службы между заменами свечей.

С другой стороны, больший зазор дает более «горячую» или «жирную» искру и более надежное воспламенение топливно-воздушной смеси. Кроме того, новая свеча с острыми краями на центральном электроде будет давать более надежное искрообразование, чем старая, изъеденная эрозией свеча. В результате опытные механики также понимают, что максимальный зазор, указанный производителем двигателя, является самым большим, который будет надежно искрить даже со старыми свечами и на самом деле будет немного уже, чем необходимо для обеспечения искрообразования с новыми свечами. Впоследствии можно установить свечи на чрезвычайно широкий зазор для более надежного зажигания в высокопроизводительных приложениях за счет необходимости замены или повторного зазора свечей гораздо чаще, как только наконечник начинает разрушаться.
