Карбюратор МКЗ-К84 устанавливался на двигателях автобусов ЗИЛ-158 и грузовых автомобилей повышенной проходимости ЗИЛ-157. В дальнейшем карбюратор заменен модернизированным карбюратором К-84М.
Карбюратор двухкамерный, с одновременным открытием дроссельных заслонок, падающим потоком горючей смеси и двойным распыливанием, балансированный . По существу он представляет собой сдвоенный карбюратор МКЗ-К82.

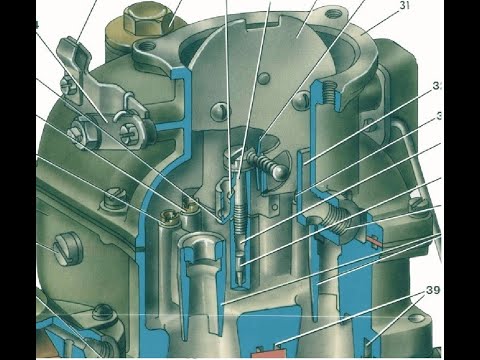

Обе камеры карбюратора (рис. 65) выполнены в одном блоке и имеют общий приемный патрубок в верхней части корпуса карбюратора. В патрубке установлена воздушная заслонка.
Верхняя часть корпуса карбюратора имеет два воздушных канала системы холостого хода и два регулировочных винта в них, по одному на каждую камеру.
В остальном она не отличается от верхней части карбюратора МКЗ-К82.
Поплавковая камера (одна) обслуживает обе камеры.
Карбюратор МКЗ-К84 имеет два последовательно включенных экономайзера с механическим и пневматическим приводами, которые являются общими для обеих камер.
Ускорительный насос с механическим приводом один на две камеры, но имеет две выходные форсунки, по одной на каждую камеру.
Дроссельные заслонки карбюратора расположены на одной оси и работают одновременно.

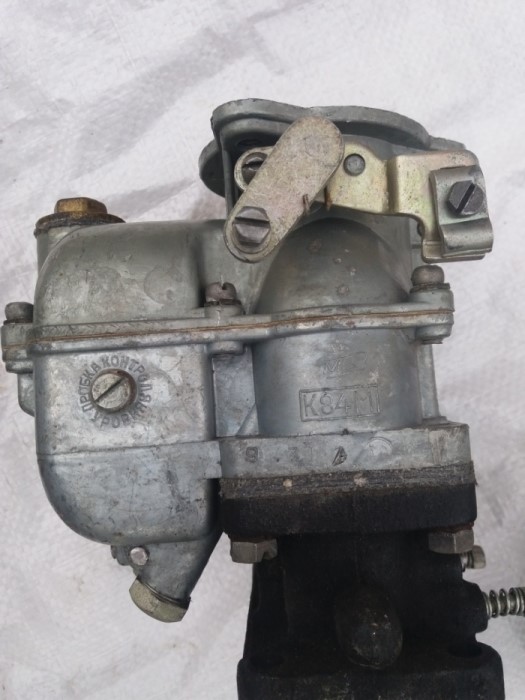

У модернизированного карбюратора МКЗ-К84М диаметры смесительных камер уменьшены до 32 мм, диаметры больших диффузоров — до 26 мм.
Регулировочный винт холостого хода установлен на эмульсию, а не на воздух, как было ранее. Изъяты эмульсионные трубки, оставлены лишь главные жиклеры, форма которых изменена.
На поршне ускорительного насоса установлены кожаная манжета и перепускной клапан.
Увеличена длина направляющей топливного клапана и подпружинен поплавок. Под топливными жиклерами холостого хода установлены прокладки. Повышена герметичность штока ускорительного насоса, изменена регулировка дозирующих элементов. В остальном карбюратор остался тем же.
Карбюратор МКЗ-К84МИ отличается от карбюратора МКЗ-К84М регулировкой дозирующих элементов. Карбюратор устанавливается на двигателе ГАЗ-53Ф.
Основные данные карбюраторов МКЗ-К84, МКЗ-К84М и МКЗ-К84МИ следующие:
Между карбюратором и впускным трубопроводом двигателя устанавливается ограничитель числа оборотов. Этот ограничитель отличается от описанного у карбюратора МКЗ-К82 в основном тем, что в нем имеется два канала для прохода горючей смеси и в каждом канале расположена заслонка. Обе заслонки сидят на общей оси.
Основные данные ограничителя следующие:
Диаметр канала для прохода горючей смеси в мм 36
Угол наклона заслонки при полном открытии в град 9
Высота ограничителя в мм 41
- Назад
- Вперед
Двухкамерный карбюратор — Большая Энциклопедия Нефти и Газа, статья, страница 2
Cтраница 2
Регулировочные винты карбюратора К-8 / — холостого хода, 2 — упорный.
[16] |
При регулировке холостого хода двигателей с двухкамерными карбюраторами ( К-84 М, К-126 Б, К-88) качество смеси в каждой регулируется независимо от другой камеры своим винтом. При завертывании винта / ( рис. 152) смесь обедняется, а при отвертывании обогащается. [17]
Шестицилкндровые двигатели ЗИМ и ЗИЛ-121 также имеют двухкамерные карбюраторы. [18]
В двигателях автомобилей ГАЗ-53А и ГАЗ-53-12 установлен двухкамерный карбюратор К-126 Б с падающим потоком и сбалансированной поплавковой камерой. Камеры работают параллельно, но независимо — каждая подает горючую смесь к четырем цилиндрам. Воздушная заслонка, поплавковая камера, системы ускорительного насоса и экономайзера — общие для карбюратора. Каждая смесительная камера имеет главную дозирующую систему и систему холостого хода. [19]
Схема карбюратора-смесителя.
[20] |
Карбюратор-смеситель ( рис. 75) [27] представляет собой вертикальный двухкамерный карбюратор с падающим потоком, одна из камер которого С является однокамерным бензиновым карбюратором, а другая С — газовым смесителем. В смесителе установлен диффузор и водородная форсунка В, а также за-слонка с электромагнитным приводом, позволяющая перекрывать камеру смесителя. Узкая часть диффузора-смесителя сообщена вакуумной полостью всережнм-ного регулятора расхода водорода, а форсунка — водородной полостью. [21]
Карбюратор К-126 Н принадлежит к унифицированному ряду двухкамерных карбюраторов
, выпускаемых Ленинградским карбюраторным заводом. Карбюратор К-126 выпускается в различных модификациях, которые применяются, как для двигателей легковых ( серии П, Н, Г и ГМ), так и грузовых ( серия Б) автомобилей. Модификации карбюратора П, Н, Г и ГМ принципиального различия между собой не имеют и отличаются только размерами диффузоров и жиклеров.
Исключение составляет карбюратор серии ГМ, у которого привод дроссельной заслонки вторичной камеры автоматический. Из указанных серий будет рассмотрен карбюратор К-126 Н, как получивший наибольшее распростра-дение.
[22]| Регулировка минимальной частоты вращения коленчатого вала двигателей ВАЗ ( а и ЗМЗ-53, — 66 ( б. [23] |
Минимальную устойчивую частоту вращения коленчатого вала у однокамерных и двухкамерных карбюраторов
На двигателях ЗМЗ-53, ЗИЛ-130 и ГАЗ-24 устанавливаются двухкамерные карбюраторы соответственно К. Карбюратор К-126 Б ( рис. 16) имеет общую на обе смесительные камеры балансированную поплавковую камеру, которая сообщается с атмосферой не непосредственно, а с помощью канала, выведенного в полость воздушного патрубка карбюратора над воздушной заслонкой.
[25]
На двигателях ГАЗ-24, ЗМЗ-53 и ЗИЛ-130 устанавливают двухкамерные карбюраторы соответственно К-126 Г, К-126 Б и К-83 А с падающим потоком смеси и компенсацией ее состава за счет пневматического торможения топлива. [26]
Для приготовления горючей смеси на двигателях ГАЗ-53 и ЗИЛ-130 установлены двухкамерные карбюраторы с падающим потоком и сбалансированными поплавковыми камерами. [27]
Большинство рекомендаций, указанных в инструкции по эксплуатации автомобиля по регулировке системы холостого хода двухкамерных карбюраторов, состоит в следующем. Винты состава систем заворачивают до отказа, после чего отворачивают на 2 — 3 оборота. Затем поочередно заворачивают один из винтов до появления перебоев в работе двигателя и отворачивают его на 0 25 — 0 50 оборота. Регулировка заканчивается поворотом винта упора дроссельной заслонки до получения минимально устойчивой частоты вращения коленчатого вала двигателя.
[28]
Для улучшения наполнения и равномерного распределения смеси по цилиндрам устанавливают два отдельных впускных трубопровода и двухкамерные карбюраторы ( К-84, К-88, К-126 Бидр. [29]
При числе цилиндров более шести для равномерного распределения смеси по цилиндрам устанавливают два отдельных впускных трубопровода и двухкамерные карбюраторы, имеющие по две одинаковые смесительные камеры; общими в них могут быть поплавковая камера, воздушный патрубок и ускорительный насос. [30]
