Карбюратор ВАЗ 2107: регулировка карбюратора

Модель ВАЗ 2107 является последней в линейке так называемых «классических» карбюраторных версий. Такие машины оснащались карбюратором «Озон» или ДААЗ 2107 (1107010 20). Указанный карбюратор ДААЗ отличается высокой ремонтопригодностью и простотой конструкции.

С учетом таких особенностей ремонт карбюратора и регулировка вполне может быть выполнена своими руками. Далее мы рассмотрим, как устроен карбюратор 2107, а также как отрегулировать карбюратор на ВАЗ 2107.

Содержание статьи

• Устройство карбюратора ВАЗ 2107
• Принцип работы карбюратора ВАЗ 2107
• Неисправности карбюратора 2107, диагностика и ремонт
  • Провалы при разгоне и потеря мощности: настройка карбюратора ваз 2107 и ремонт
  • Регулировка карбюратора ДААЗ 2107: большой расход бензина
• Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки
• Что в итоге

Устройство карбюратора ВАЗ 2107

Итак,  на ВАЗ 2107 карбюратор двухкамерный, крепится справа от ДВС на 4 шпильках, которые вкручены во фланец впускного коллектора. В верхней части к площадке 4-я  шпильками крепится короб воздушного фильтра круглой формы. Фильтр соединен с карбюратором при помощи тонкой трубки вентиляции картера.

Сам карбюратор ДААЗ 2105 и 2107 фактически является копией Weber, который ставился на ранние модели ВАЗ. Отличия состоят только в размерах диффузоров, а также отличаются диаметры отверстий жиклеров.

По конструкции карбюратор состоит из 3 элементов:

• верхняя крышка;
• средняя часть;
• блок дроссельных заслонок внизу;

В крышке стоит мембрана, заслонка пускового устройства, трубка эконостата, фильтр топлива тонкой очистки, поплавок и штуцер подключения к топливной магистрали, а также игольчатый клапан, который перекрывается при помощи лепестка поплавка. Крышка прикручена винтами к средней части, под крышкой ставится уплотнительная прокладка из картона.

В средней части находится поплавковая камера с топливными жиклерами, система ХХ с жиклерами топливным и воздушным, переходная система, похожая по устройству на ХХ, основная система дозирования топлива с эмульсионными трубками, жиклеры воздушные, а также диффузоры (большой и малый).

Также в средней части стоит ускорительный насос, который является камерой с диафрагмой, распылителем и запорным шариковым клапаном. Еще в средней части карбюратора стоит вакуумный привод, который прикреплен к корпусу сзади. Этот привод открывает дроссель вторичной камеры, когда обороты двигателя высокие (более 2.5 тыс. об/мин.). Еще отметим, что последние версии карбюраторов ДААЗ 2107–20 получили электрический клапан холостого хода  вместо жиклеров.

Последняя, то есть нижняя часть, прикрепляется к средней 2 винтами. Эта часть прямоугольной формы, в ней имеются две дроссельные заслонки в камерах.Также сбоку в корпусе стоят винты регулировок количества (большой) и качества (маленький) топливной смеси. Возле регулировочных винтов стоит штуцер отбора вакуума, необходимого для работы мембраны трамблера. В момент, когда  отпускается педаль акселератора, дроссели закрываются от усилия возвратных пружин.

Принцип работы карбюратора ВАЗ 2107

Если рассматривать карбюратор ВАЗ 2107, регулировка становится возможной только с учетом понимания того, как работает устройство. Другими словами, понимание принципа работы карбюратора ОЗОН позволяет проводить гибкую настройку, регулировку карбюратора или ремонт устройства. Давайте разбираться.

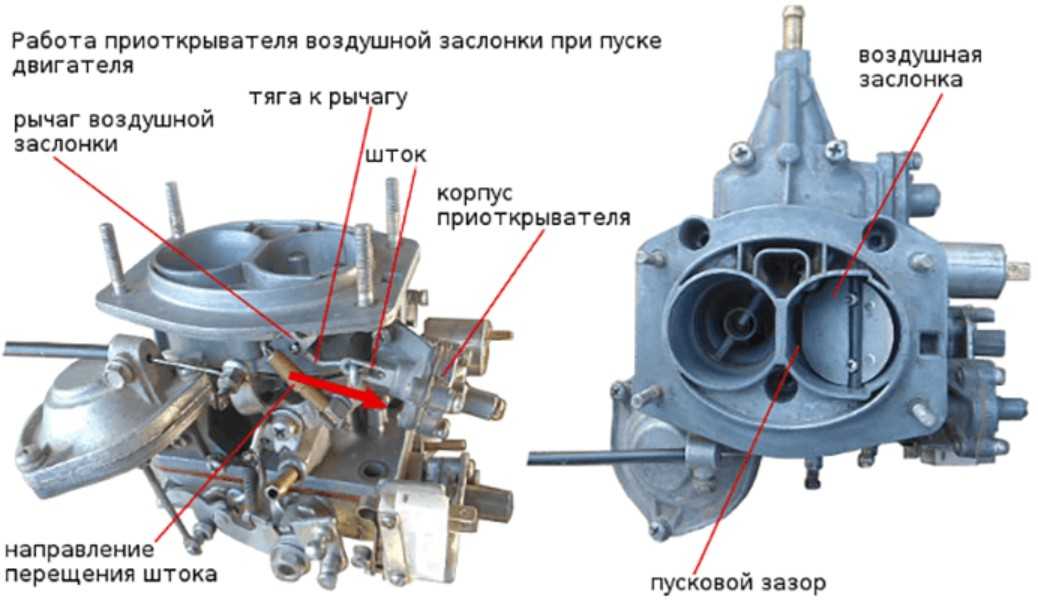

• Начнем с запуска и холостого хода. Когда водитель полностью вытягивает рукоять «подсоса» (пускового устройства), тогда верхняя заслонка перекрывает подачу воздуха в первичную камеру. Параллельно происходит открытие первого дросселя. Пока стартер крутит мотор, в двигатель засасывается только бензин без воздуха.

После того, как мотор завелся, появляется разрежение, благодаря чему мембрана немного открывает верхнюю заслонку и воздух начинает подаваться. Если иначе, на данном этапе в двигатель уже подается не только бензин, а топливовоздушная смесь ( несколько обогащенная).

После того, как двигатель немного прогрелся и работает стабильно, водитель закрывает ручку «подсоса», дроссель также закрывается, а топливо начинает поступать в коллектор через отверстие ХХ.

Обратите внимание, если мотор и карбюратор в норме, холодный запуск происходит без нажатия на газ. Также во время работы на холостом ходу смесь бензина и воздуха поступает через систему холостого хода, тогда как дроссели плотно закрыты. Регулировочные винты качества и количества смеси нужны для настройки ХХ.

Если же нажать на газ, откроются основные дроссели и начинает работать ГДС (главная дозирующая система). При этом винты уже никак не влияют на смесь, так как топливо идет через камеры. Кстати, в режиме ХХ смесь попадает в коллектор через нижнее отверстие под дросселем.

• Идем далее. После того, как нажимается педаль газа, открывается первичная дроссельная заслонка. Разрежение затягивает воздух и бензин через главные жиклеры. Далее компоненты смеси перемешиваются в эмульсионной трубке и перенаправляются в диффузор, после чего идут коллектор. При этом система ХХ также работает параллельно.

Увеличение оборотов двигателя приводит к тому, что разрежение становится сильнее в приемном коллекторе. Вакуум по отдельному каналу  воздействует на резиновую мембрану. Эта мембрана при помощи тяги осуществляет открытие второго дросселя.

Для того чтобы во время открытия второй камеры не было провала, определенная часть рабочей смеси подается в камеру через отдельный канал переходной системы. Чтобы разгон был активным, водитель давит на газ, что приводит к срабатыванию насоса-ускорителя. В свою очередь,  тяга осуществляет воздействие на диафрагму, которая толкает горючее к носику распылителя, через который идет мощная струя бензина в первичную камеру.

Если педаль газа нажата полностью (оба дросселя открыты на максимум), горючее дополнительно поступает через трубку эконостата. Топливо забирается прямо из поплавковой камеры.

Неисправности карбюратора 2107, диагностика и ремонт

Как известно, карбюратор необходимо периодически чистить. Желательно выполнять очистку каждые 20-25 тыс. км. Очищать требуется внутренние каналы, а также дозирующие элементы карбюратора. В случае, когда двигатель работает нестабильно, параллельно требуется настройка и регулировка карбюратора, то есть корректируется состав и  количество смеси.

При этом не следует сразу пытаться исправить ситуацию винтами количества и качества. Регулировка карбюратора делается только после его чистки и/или ремонта. Также следует проверить систему зажигания и свечи, качество работы бензонасоса, оценить состояние самого двигателя.

В случае, когда все системы в норме, признаки  неисправностей карбюратора  следующие:

• мотор на холодную заводится и глохнет;
• нет холостого хода, приходится подгазовывать;
• возникают провалы при резком разгоне;
• свечи заливает, на свечах черный нагар, из выхлопной  трубы идет черный дым;
• увеличен расход топлива, пропала тяга и мощность;

Указанные симптомы могут проявляться как по отдельности, так и в комплексе. При этом машина почти всегда теряет тягу, и расходует много горючего, так как приходится сильно давить на газ. Черный выхлоп говорит о переобогащенной смеси, которую готовит карбюратор. Езда на такой смеси «убивает» ЦПГ, так что карбюратор нужно ремонтировать.

Чтобы выполнить ремонт и регулировку карбюратора «Озон», нужны отвертки (плоские и крест), пассатижи с тонкими губками, рожковые ключи 6 и 13 мм, тонкие палочки (зубочистки) и чистые тряпки. Для промывки хорошо подойдет аэрозоль для чистки карбюратора (карбиклинер), смесь солярки и растворителя (Уайт-спирит). Также отдельно нужно приобрести новые прокладки из картона  и т.д.

При этом ремкомплекты карбюратора (особенно дешевые) лучше не брать, так как жиклеры там часто не откалиброваны. На деле, заводские жиклеры просто загрязнены и требуют чистки, а не замены. Также хорошо иметь компрессор, который давит воздух 6 или еще лучше 8 Бар.

• Итак, если мотор не заводится или часто глохнет, нужно проверять мембрану пускового устройства на крышке. Мембрану нужно менять, также может выйти из строя уплотнительное кольцо.

Если двигатель заводится только с нажатой педалью газа, это говорит, что мало топлива в поплавковой камере. Еще проблемным может быть бензонасос.

Двигатель на горячую с трудом запускается, слышен запах бензина, в корпусе воздушного фильтра хлопки. Это говорит о высоком уровне топлива в поплавковой камере, много бензина во впуске, свечи заливает.

При этом часто пусковое устройство может не работать по причине того, что трос соскочил. Даже с вытянутым подсосом двигатель «захлебывается», так как воздушная заслонка не работает или не полностью осуществляет перекрытие камеры.

Для проверки уровня горючего в поплавковой камере, снимается фильтр воздуха и верхняя крышка карбюратора, а также отсоединяется бензиновый шланг. Далее нужно перевернуть элемент поплавком вверх и промерить расстояние до плоскости крышки. В норме должно быть 6.5 мм, тогда как длина рабочего хода поплавка составляет 7.5 мм. Чтобы настроить необходимые параметры, требуется подгибать латунные язычки (ограничители).

Также проблемным может быть игольчатый запорный клапан, который находится на нижней плоскости крышки. Клапан соединен с лепестком поплавка. Если иначе, поплавок нормально выставлен, однако уровень бензина высокий, тогда виновником является игольчатый клапан.

Чтобы это проверить, достаточно встряхнуть патрубок, удалив горючее, затем  следует повернуть крышку поплавком вверх и ртом втянуть воздух из штуцера. Если клапан герметичный, воздух втянуть не удастся.

• Теперь рассмотрим проблему холостого хода. Для регулировки нужно плоской отверткой выкрутит топливный жиклер системы холостого хода справа в средней части. Далее его нужно продуть и поставить обратно. Если это не решило проблему,  нужно снимать воздушный фильтр и крышку.

Далее на площадке средней части  нужно найти 2 две втулки из бронзы, которые впрессованы в каналы. Это и есть воздушные жиклеры системы холостого хода и переходной системы. Их также нужно прочистить зубочисткой и продуть.

В случае, когда и эти действия не дают результата, тогда топливный жиклер нужно выкрутить и залить в отверстие очиститель. Через 10 минут следует продуть канал воздухом из компрессора.

Также отметим, что в карбюраторе ДААЗ 2107 – 20  причиной проблемы может быть электрический клапан, который стоит вместо жиклера. Для решения проблемы жиклер в клапане снимается, подсоединяется провод. После этого нужно включить зажигание и поднести корпус к массе. Признаком проблемы с клапаном является то, что не происходит втягивания штока.

Для того, чтобы появился ХХ в случае неполадок клапана можно удалить  внутренний шток с иглой, затем вставить жиклер и собрать все в обратно порядке. Это позволит оставаться отверстию для подачи топлива открытым, причем не будет зависимости от того, работает клапан или нет. Холостой ход должен будет нормализоваться.

В ситуации, когда все перечисленные выше действия не помогают, потребуется чистка канала в блоке, где стоят дроссельные заслонки. Чтобы это сделать, нужно снять винт количества и фланец, выкрутив пару болтов. Далее в полость заливается очиститель. После сборка производится в обратном порядке. При этом не нужно вращать винт регулировки количества смеси внутри фланца в нижней части.

Провалы при разгоне и потеря мощности: настройка карбюратора ваз 2107 и ремонт

Чтобы понять причину, снимается корпус воздушного фильтра, после чего нужно резким движением подергать тягу первичного дросселя. Параллельно требуется проследить за распылителем в камере. В норме должна быть длинная струя, направленная и мощная. Если напора нет, тогда нужно ремонтировать насос-ускоритель.

Сначала следует подложить чистую ветошь под фланец диафрагмы на правой стенке поплавковой камеры. Далее ослабляются и снимаются четыре винта, которые держат крышку и рычаг. Затем нужно аккуратно снять деталь (следите за тем, чтобы не попадали пружины). Горючее из камеры начнет течь на подложенную тряпку.

Выкрутив крышку ускорительного насоса, требуется снять мембрану и убедиться в том, что она целая. Если видны дефекты, мембрана требует замены. Также нужно снять верхнюю часть карбюратора, после чего плоской отверткой выкручивается винт носика распылителя. Отверстие нужно продуть и прочистить. Кстати, сам распылитель насоса  винтом крепится к верхней плоскости средней части.

В случае, когда распылитель работает нормально, но струя короткая, это указывает на то, что вышел из строя шариковый обратный клапан (стоит в борте поплавковой камеры). Тонкой отверткой (плоской) нужно выкрутить винт-заглушку, затем пошевелить шарик  в колодце. Сделать это можно шилом. Затем в отверстие подается очиститель, воздухом выдуваются загрязнения.

Еще добавим, что если провалы не сильные, это часто становится результатом того, что засорены жиклеры переходной системы. Эти элементы также почистить (выкручивается винт с обратной стороны корпуса, отверстия продуваются). Винт, удерживающий жиклер переходной системы, находится справа на стенке средней части устройства.

Идем далее. Если упала мощность ДВИГАТЕЛЯ, это обычно говорит о том, что агрегату мало топлива. Причиной может быть:

• низкий уровень бензина в поплавковой камере, так и засорение фильтра-сетки на входе в карбюратор. Сеточка стоит в гайке, которая стоит на нижней плоскости крышки;
• грязь в главных топливных жиклерах, а также отказ большой мембраны, которая отвечает за открытие дросселя второй камеры карбюратора.

Чтобы почистить сеточку достаточно открутить рожковым ключом гайку под штуцером бензопровода. Затем можно снять фильтр, а отверстие на время заткнуть чистой тряпкой, чтобы не текло топливо.

Обратите внимание, главные топливные жиклеры установлены внизу бензиновой камеры (на дне). Для получения доступа  к ним нужно снять верхнюю часть. Важно не перепутать при обратной сборке элементы. Следите за маркировкой, маркировка жиклера первичной камеры 112, а вторичной 150. Это значит, что детали не одинаковые. И еще раз отметим, воздушные жиклеры находятся на фланце среднего блока.

Еще одним моментом является то, что мембрана вакуумного привода может быть изношена. Для определения снимается крышка (выкручиваются три винта). Теперь можно проверить резиновую мембрану. Отдельное внимание уделяется уплотнительному кольцу в отверстии на фланце. Для замены деталей следует сначала отсоединить тягу от оси вторичного дросселя.

Также недостаточная подача рабочей смеси может быть связана с тем, что загрязнены эмульсионные трубки. Для проверки выворачиваются главные воздушные жиклеры на верхнем фланце средней части, трубки вынимаются из колодцев (используется пинцет или скрепка).

Кстати, в отличие от топливных, воздушные жиклеры можно ставить в произвольном порядке, так как на ДААЗ 2107 они имеют все одинаковые и имеют маркировку 150. Только ДААЗ 2107–10 отличается тем, что жиклер первичной камеры получил отверстие большего размера (маркируется 190).

Регулировка карбюратора ДААЗ 2107: большой расход бензина

В случае, когда свечи залиты и выхлоп черный, тогда нужно завести ДВС, прогреть и дать поработать на ХХ. Затем тонкой отверткой (плоской) нужно слегка закрутить винт качества смеси, сосчитав при этом обороты.

Когда винт полностью закручен, но двигатель продолжает работать, это указывает, что бензин тянет через главный диффузор. Если же это не так, тогда следует проверить уровень бензина в поплавковой камере.

На начальном этапе карбюратор можно не разбирать. Достаточно сначала начать выкручивать все жиклеры, а также и регулировочные винты, затем залить в каналы очиститель. После нужно все продуть сжатым воздухом, затем обратно поставить снятые детали и завернуть винт качества в то положение, в каком он был изначально.

Если это ничего не дало, тогда карбюратор нужно снимать. Отключается вакуумная и бензиновая трубки, отсоединяется трос подсоса,  тяга педали газа. После при помощи ключа 13 выкручиваются гайки, карбюратор снимается с коллектора и разбирается на три основные части (верхняя, нижняя, средняя).

Параллельно снимается и вакуумный привод, а также тяги, которые соединяют подсос с дроссельным узлом. Кстати, заслонки дросселя должны плотно перекрывать камеры. Это можно проверить, посмотрев на нижний блок на свету. В случае, когда видны щели, потребуется замена заслонок.

Также потребуется снять мембраны, жиклеры, эмульсионные трубки. Сначала все каналы нужно промыть очистителем, а затем залить солярку. После необходимо выполнить продувку компрессором для тщательной просушки.

Еще повышенный расход горючего может быть в том случае, если настройка опорных винтов заслонок сбивается. На деле, в этом случае дроссель немного открывается, горючее затягивается через щели.

После того, как все было почищено и проверено, перед началом обратно сборки  следует подровнять нижний фланец средней секции. Часто в процессе эксплуатации фланец выгибает от высоких температур. Чтобы решить проблему, нужно сделать притирку на шлифовальном камне. Завершающим этапом является обратная сборка карбюратора, причем прокладки из картона необходимо менять.

Как отрегулировать карбюратор ВАЗ 2107 после ремонта и чистки

Итак, настройка карбюратора начинается еще с обратной установки на машину. Важно правильно отрегулировать трос подсоса. Его оплетка крепится болтом в гнезде, конец троса нужно вставить в соответствующее отверстие для зажима. Винт для фиксации троса затягивается тогда, когда воздушный дроссель полностью открыт.

Основная задача сводится к тому, чтобы добиться полного закрытия воздушной заслонки в момент, когда ручка подсоса вытягивается в салоне.

Настройка тяги вакуумного привода производится посредством вкручивания штока с резьбой (регулировка по длине) и затяжки контргайки. Рабочий ход мембраны должен быть достаточным для полного открытия вторичного дросселя.

Рекомендуем также прочитать статью о том, как выполняется регулировка карбюратора «Солекс». Из этой статьи вы узнаете об особенностях настройки карбюратора Солекс, а так же на какие нюансы обращать внимание при настройке карбюратора Solex.

Опорные винты дросселей должны быть настроены так, чтобы заслонки полностью перекрывали камеры, при этом они не должны касаться стенок своими краями, чтобы избежать трения. Обратите внимание, холостой ход опорными винтами регулировать нельзя.

Если рассматривать саму настройку карбюратора, лучшим решением будет регулировка с использованием газоанализатора, который измеряет выбросы CO в составе выхлопных газов. В норме уровень на ХХ должен составлять от 0.7 до 1.2 единицы. Далее двигатель раскручивают до 2 тыс. об/мин, при этом показатели должны быть 0.8 – 2.0.

Однако если нужно настроить карбюратор своими руками без газоанализатора, тогда за качеством смеси можно следить по свечам зажигания. Сначала свечи нужно выкрутить, проверить, почистить или сразу установить новый комплект перед регулировкой карбюратора.

• Что касается настройки, два регулировочных винта (винт качества и количества) позволяют настроить рабочую смесь на холостом ходу. Сначала винт количества откручивается на 6 или 7 оборотов, а винт качества на 3.5 оборота. Затем, вытянув подсос, нужно завести и прогреть двигатель до выхода на рабочую температуру. Затем подсос нужно закрыть.

Далее нужно вращать винт количества и следить за тахометром, выставив обороты  до 850 или 900 об./мин. После двигателю нужно дать поработать около 5 минут, чтобы на свечах мог отложиться нагар. Теперь свечи выкручиваются. Главное, чтобы на свечах не было сажи, цвет нагара был светло-коричневым. Если это так, тогда регулировка окончена.

В случае, когда видна черная сажа, свечи нужно почистить и снова завести двигатель. Винт качества потребуется закрутить на 0.5 или 1 оборот, корректируя обороты ХХ при помощи винта количества. Затем снова следует дать мотору поработать 5 минут и проверить свечи.

При этом важно понимать, что регулировочные винты позволяют корректировать смесь именно на холостом ходу. Если нажать на газ, тогда происходит открытие дросселя, начинает работать ГДС (главная дозирующая система) и качество, а также состав смеси будет зависеть от состояния главных жиклеров. Другими словами, регулировочные винты на смесь при нажатии газа не оказывают влияния.

Что в итоге

Как видно, карбюратор ДААЗ 2107 не является сложным устройством. При  необходимости, чистку, настройку и регулировку можно выполнить своими руками в условиях обычного гаража. Главное, следует учитывать определенные тонкости и нюансы, рассмотренные выше, своевременно чистить каналы, менять пришедшие в негодность элементы, прокладки, уплотнители и т. д.

Рекомендуем также прочитать статью о том, как выполняется тюнинг карбюратора. Из этой статьи вы узнаете о способах доработки карбюратора, а также о возможности улучшения и изменения определенных параметров работы устройства при такой необходимости.

При этом важно понимать, неплотности приводят к тому, что происходит подсос воздуха, смесеобразование нарушается. Также при работе с карбюратором нужно соблюдать осторожность, нельзя прилагать силу, перетягивать винты. Еще, снимая жиклеры, запрещено пытаться расковырять калиброванные отверстия металлическими предметами и т.д.

Напоследок отметим, что правильно выполненные работы по ремонту и настройке карбюратора ВАЗ 2107 (ДААЗ) позволяют вернуть полную работоспособность данному устройству, стабилизировать работу ДВС на разных режимах, снизить расход горючего, а также заметно улучшить приемистость двигателя.

Карбюратор ваз 2107 устройство и регулировка, ремонт, настройки

Автомобили ВАЗ оборудованы двигателями внутреннего сгорания, работающими на смеси бензина и воздуха. Углеводородная эмульсия приготавливается специальным узлом. Комфорт, безопасность, манёвренность поездки напрямую зависят от слаженной работы составных частей смесительного устройства. Своевременное техническое обслуживание, правильная регулировка карбюратора ВАЗ 2107 – непременный залог продолжительной, безаварийной, экономичной эксплуатации. Подготовка профессионального специалиста по топливной аппаратуре занимает годы. Основные, элементарные приёмы разборки, очистки, настройки прибора в домашней мастерской способен освоить обычный автовладелец.

Содержание статьи

Какой лучше карбюратор поставить на ваз 2107

Начиная с первых моделей, тольяттинские автомашины комплектуются аппаратами отечественных автопроизводителей. Димитровградский автоагрегатный завод в Ульяновской области выпускает смесители по лицензии французской фирмы Weber.

Ключевые параметры:

• максимальная простота конструкции облегчает сервисные операции;
• высокие динамические качества, способность набрать скорость 100 км/час за минимальный временной промежуток;
• бережливый расход горючего;
• удовлетворение экологическим условиям.

Стартовые разработки автостроителей семидесятых годов прошлого века не обеспечивали выполнение двух последних пунктов. Современные, усовершенствованные марки, предназначенные для классических машин ваз 2105 – 2107. потребляют топлива на 20 – 25 процентов меньше аналогичных предшественников при сохранении остальных положительных свойств. Природоохранительные характеристики принесли изделиям название Озон. Платой за четыре позитивных показателя являются повышенные требования к чистоте заправляемых нефтепродуктов, периодической прочистке.

Автолюбители, мечтающие нарастить скоростные возможности железного коня, должны обратить внимание на ДААЗ 21053. Лицензионные образцы разработала компания из Франции Solex. Малая распространённость стала причиной недостаточной известности, сложности приобретения. Радикальные отличия инженерных решений от предыдущих систем сокращают 0.5 – 0.7 литра заправленной жидкости на эталонное расстояние пробега.

Встречается три разновидности карбюраторов ДААЗ 2107, использующихся с силовыми агрегатами ВАЗ-2103, ВАЗ-2106 разных периодов выпуска:

• 1107010, устанавливался на ранние экземпляры седанов;
• 1107010-10, обновлённый, доработанный вариант;
• 1107010-20, ставится на моторы, оборудованные вакуум – корректором угла опережения зажигания, встроенным в блок прерывателя – распределителя.

Принцип формирования искры «семёрок» претерпел изменения. Электронный коммутатор, построенный на биполярном транзисторе в герметичном, заменяемом модуле, пришёл на смену механическим контактам. Повысилась энергетика искрового заряда, надёжность воспламенения в холодную погоду, пропала зачистка подгорания.

Устройство карбюратора ВАЗ 2107

Корпуса карбюраторов изготавливают из сплавов цинка, алюминия методом литья под давлением. Получаются лёгкие, прочные детали. Оба металла мгновенно окисляются под воздействием кислорода. Обработка отлитых изделий раствором хромовой кислоты позволяет создать на поверхностях тончайшую, защитную плёнку. Хроматные покровы призваны защитить от коррозии поплавки, стенки камер.

Устройство карбюратора ВАЗ 2107: 1- ведущий рычаг привод второй камеры; 2 -регулировочный винт количества смеси холостого хода; 3 — блок подогрева карбюратора; 4 — патрубок вентиляции картера двигателя; 5 — рычаг привода ускорительного насоса; 6 -электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 -рычаг дроссельной заслонки второй камеры; 13 — сектор рычага управления дроссельными заслонками; А — метки для правильной установки биметаллической пружины пускового устройства.

Во избежание разрушения предохранительных покрытий, для удаления посторонних налётов, загрязнения запрещается пользоваться абразивными материалами. Царапины под воздействием влаги вызовут появление оксидных кристаллов, забивающих просветы жиклёров.

Краткое описание

Монтируется нижней частью на четырёх шпильках впускного коллектора. Верхняя сторона стыкуется с воздушным фильтром. Середина включает в себя основные компоненты.

Два камеры с заслонками создают топливо – воздушную эмульсию. Открытие первой управляется водителем посредством тросика акселератора, правой педали в салоне автомашины. Пневматический привод руководит работой второй. Обе задвижки бездействуют в режиме не нажатой педали «газа». Изменить соотношение компонентов смеси поможет воздушная шторка с ручным управлением из салона – подсос. На передней панели расположена штырёк, на шляпке нарисована заслонка. Вытянутое положение соответствует полному закрытию. Утопленное – приоткрывает доступ воздуха.

Системы холостого хода, холодного запуска создают условия уверенного старта не прогретого двигателя, функционирования на минимальных оборотах.

Комплекс механизмов, предназначенных для питания силового агрегата на высоких оборотах:

• эконостат устраняет излишнюю компенсацию топлива при максимальной мощности;
• ускорительный насос;
• вторая камера.

Главная дозирующая система выдаёт необходимое питание для двух третьих мощности, не справляется с подачей достаточного количества топлива на больших скоростях движения автомобиля. Подключается подкачка дополнительных порций горючего, обогащение смеси.

Поплавковая камера сбалансирована. Постоянный уровень топливной жидкости позволяет изменять обороты коленчатого вала в большом диапазоне без прекращения стабильной работы.

Пропускание бензина, воздуха определяется сечением соответствующих проходных отверстий.

Какие жиклеры используются в карбюраторе ваз 2107

Маркировка карбюратора	Топливный жиклер главной системы		Воздушный жиклер главной системы		Топливный жиклер холостого хода		Воздушный жиклер холостого хода		Жиклер ускорительного насоса
	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	I кам.	II кам.	топливный	перепускной
2101-1107010	135	135	170	190	45	60	180	70	40	40
2101-1107010-02	130	130	150	190	50	45	170	170	40	40
2101-1107010-03: 2101-1107010-30	130	130	150	200	45	60	170	70	40	40
2103-1107010	135	140	170	190	50	80	170	70	50	40
2103-1107010-01: 2106-1107010	130	140	150	150	45	60	170	70	40	40
2105-1107010-10	109	162	170	170	50	60	170	70	40	40
2105-1107010: 2105-1107010; 2105-1107010-20	107	162	170	170	50	60	170	70	40	40
2107-1107010: 2107-1107010-20	112	150	150	150	50	60	170	70	40	40
2107-1107010-10	125	150	190	150	50	60	170	70	40	40
2108-1107010	97;5	97;5	165	125	42+/-3	50	170	120	35/40	—

Алгоритм работы карбюратора дааз 2107

Алгоритм работы карбюратора дааз 2107: 1 — винт регулировки хода впускного клапана ускорительного насоса; 2 — крышка карбюратора; 3 — топливный жиклер переходной системы второй камеры; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер эконостата; 6 — топливный жиклер эконостата; 7 — главный воздушный жиклер второй камеры; 8 — эмульсионный жиклер эконостата; 9 — пневмопривод дроссельной заслонки второй камеры; 10 — малый диффузор;  11 —жиклеры; 12 — нагнетательный клапан ускорительного насоса; 13 — распылитель ускорительного насоса; 14 — воздушная заслонка; 15 — главный воздушный жиклер первой камеры; 16 — жиклер пускового устройства; 17 — автоматическое пусковое устройство; 18 — воздушный жиклер холостого хода; 19 — топливный жиклер холостого хода; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подвода топлива; 23 — поплавок; 24 — винт заводской подстройки системы холостого хода; 25 — главный топливный жиклер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт количества рабочей смеси; 28 — дроссельная заслонка первой камеры; 29 — корпус карбюратора; 30 — дроссельная заслонка второй камеры; 31 — корпус дроссельных заслонок; 32 — эмульсионная трубка; 33 — главный топливный жиклер второй камеры; 34 — перепускной жиклер ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — рычаг привода ускорительного насоса.

• В автомобилях без бортового компьютера поворот ключа зажигания стартует процесс запуска двигателя. Напряжение с аккумуляторной батареи подаётся на стартер. Приходит в движение маховик. Вращательный момент передаётся с коленчатого на распределительный вал. Кулачок набегает на рычаг. Запускается привод механического бензонасоса.
• Срабатывает насосная диафрагма. Бензин из топливного бака начинает поступать через сетчатый фильтр, игольчатый клапан, заполняет поплавковую камеру. Поплавок всплывает на заданный уровень, перекрывает подачу.
• Вытянутый подсос воздействует на трос, посредством телескопической тяги. Формируется богатая смесь. Вакуум из впускного коллектора создает разрежение во внутренних каналах карбюратора, диафрагменной полости пускового устройства. Диафрагма вжимается. Закрывает воздушную заслонку. Дроссельная шторка приоткрывается.
• Двигатель запустился. Подсос постепенно убирается. Происходит инверсия заслонок: дроссельная прикрывается, воздушная открывается. Обороты снижаются до уровня холостого хода. Пусковое устройство отработало. Приходит очередь системы холостого хода. Продолжительность прогревания мотора зависит от температуры окружающего воздуха.
• Обороты холостого хода устанавливаются с помощью винта количества смеси, изменением угла открывания дроссельной заслонки. Процент бензина в составе эмульсии меняется винтовым регулятором качества. Настройка режима холостого хода закончена.
• Двигатель вышел на нормальный температурный режим. Водитель выжимает сцепление, включает первую передачу. Плавно отпускается левая педаль, правая нога постепенно наступает на акселератор. Трос натягивает рычаг, приоткрывает дроссельную заслонку, увеличивается вакуум.
• Заработала главная дозирующая система первой камеры. Из поплавковой ёмкости жидкость через топливный жиклер по эмульсионному каналу движется вверх, в направлении воздушного жиклера. Происходит смешивание. Смесь попадает на съёмный, малый диффузор, измельчается. Опускается в главный диффузор, впускной коллектор. Обороты увеличиваются, позволяют стронуть авто с места. Поездка началась.
• Увеличение скорости движения требует роста мощности силового агрегата. Педаль «газа» прижимается к полу. Открывается заслонка второй камеры, работает аналогично первой. Главная дозирующая система рассчитана на обслуживание двигателя на малых, средних оборотах, не справляется с подачей топливного коктейля для предельных режимов. Требуется дополнительное количество смеси. Пока снова заполнится поплавковая камера, отработают жиклёры, может возникнуть «провал». Машина станет перемещаться рывками.
• Исправить ситуацию призван эконостат. При плавном разгоне, повышенных нагрузках мотора устройство выполняет добавочное обогащение смеси.

В состав входит три жиклёра:

1. воздушный;
2. топливный;
3. эмульсионный.

• Сильное разрежение в смесительном колодце высасывает недостающие порции смеси.
• Случаются ситуации на дороге, вынуждающие придать автомобилю резкое ускорение. Требуется временная, избыточная порция смеси. Подобные задачи решает ускорительный насос. На оси дроссельной заслонки с обратной стороны карбюратора закреплён кулачок. Полное открывание шторок тросиком педали акселератора стимулирует давление на рычаг ускорителя. Мембрана по специальному, внутреннему каналу, через перепускной жиклёр прогоняет горючее в смесительный колодец. В полость первой камеры направлена короткая, тонкая трубка, распылитель, называемый в среде автомобилистов носик.

Неисправности карбюратора дааз 2107 1107010

Смеситель – сложное устройство, содержащее много тонких жиклёров, каналов, мелких деталей. Достаточно небольшой песчинки внутри тарированного отверстия для нарушения привычного ритма работы агрегата. Признаки неполадок проявляются явно. Основные причины – недостаток воздуха, бензина, нарушения при создании горючей смеси. Своевременная прочистка, промывка, регулировка карбюратора, обслуживание, замена воздушного фильтра исключат неприятности в поездке. Краткий обзор наиболее распространённых поломок.

1. Автомобиль заводится, работа на холостом ходу неустойчивая.
2. Заметно увеличился расход горючего.
3. Невозможно разогнать машину, холостой ход удерживает стабильно.
4. Наблюдаются «провалы» при попытке тронуться с места.
5. Появляются затруднения с холодным запуском.
6. Осложнения горячего пуска.
7. Обороты холостого хода завышены.
8. Карбюратор стреляет.
9. Не поступает топливо.
10. Карбюратор снаружи влажный, капли бензина на корпусе.
11. Случайные, несистемные перебои.

Перечисленные симптомы не указывают однозначно на разборку, ремонт карбюратора. Предварительно следует убедиться в исправности смежных узлов, механизмов. Например, ненастроенное зажигание, изношенная поршневая группа не позволят составить чёткую картину происходящего. Возможные грехи смесителя, за исключение износа базовых частей, реально устранить в домашнем гараже.

По требованиям завода – изготовителя техническое обслуживание не реже 50 тысяч километров пробега. Поправку вносят условия эксплуатации, качество топлива.

Порядок наладочных работ:

1. Подготовка инструментов, приспособлений.
2. Внешний осмотр узла, подключённых шлангов на предмет трещин, потёков, ослабленных, отсутствующих креплений, пропускающих прокладок.

Установка холостого хода

Выполняется в случае появления признаков, указанных в первом пункте обзорного списка. Если визуально явных отклонений от нормы не обнаружено.



Включить двигатель, добиться показания охлаждающей жидкости по прибору 90 градусов. При необходимости, использовать подсос.

Регулировочный винт качества зажать до упора, открутить обратно четыре оборота. С регулятором количества поступить аналогично, вывернуть на три круга.

Запустить силовой агрегат. Наблюдая за тахометром, отвёрткой установить количество смеси холостого хода, позволяющее коленчатому валу выполнять восемьсот пятьдесят – девятьсот оборотов в минуту.

Настройкой качества смеси уменьшить обороты до устойчивого состояния.

Повторяя два последних действия, установить баланс между экономией бензина и стабильной работой мотора.

Если продолжительные попытки не приводят к ожидаемому результату, надо искать поломку.

Вероятные версии:

• криво вкручен, неисправен датчик холостого хода;
• присутствует подсос постороннего воздуха через прокладки, шланги, щели;
• ошибочно установлен угол опережения зажигания.

Попытаться отыскать, устранить неисправности. Повторить настройку заново.

Установка уровня топлива в поплавковой камере

Регулировка поплавка позволит устранить поломки, описанные в пунктах 2, 4 списка.

• Отключить, вынуть воздушный фильтр в сборе. Осмотреть. Заменить фильтрующий элемент.
• Открутить, снять крышку карбюратора, поставить на ребро.
• Изготовить измерительный шаблоны 6.5 мм, 14 мм из подручных материалов.
• Положение поплавка – лёгкое касание с шариком.
• Добиться методом подгибания язычка кронштейна меньшего эталонного зазора между плоскостью внутренней поверхности крышки и поплавком.
• Максимальное расстояние должно соответствовать большему эталону.

Профилактика, ремонт

Большинство неисправностей карбюратора связано с образованием грязевых пробок в жиклёрах, износом прокладок, тяг. Разработчики предусмотрели замену мелких деталей, составив ремонтный комплект карбюратора ваз 2107.

Так же будет интересно

14.04.2023

Раньше при утери или поломке (например, в ДТП) номерных знаков сразу же возникала необходимость обратиться в…

Далее 12.04.2023

Ремонт головки блока цилиндра — это достаточно сложный и ответственный процесс, который требует квалификации…

Далее 11.04.2023

Задача масляного фильтра – это очистка моторного масла от продуктов сгорания, металлической стружки и прочих…

Далее 11.04.2023

Содержание статьи Рефрижераторная транспортировка медикаментовОсобенности перевозки…

Далее

Карбюратор ваз 2107, ремонт и регулировка карбюратора ваз 2107 своими руками. Как отрегулировать карбюратор на ваз 2107.

Регулировка карбюратора ваз 2107 своими руками. Советы по ремонту.

ВАЗ 2107 – один из самых популярных представителей отечественной классики. И хотя такие седаны в наше время не выпускаются, их активно эксплуатируют многие автолюбители. Настройка карбюратора – один из самых актуальных вопросов для владельцев ВАЗ 2107.

Карбюратор ВАЗ 2107 Устройство

На всех отечественных автомобилях, как известно, всегда стояли и сейчас стоят штатные карбюраторы Озон, Вебер и Солекс. Они востребованы сегодня. На «семерке» стоит поплавковый карбюратор, как правило, фирмы Озон. Итак, схема обвязки карбюратора «Сэвенки» состоит из:

• Экономостат.
• Системы дозирования.
• Дроссель.
• Автономная система ХХ.
• Отсек отвода газов Cartry.
• Поплавковая камера.
• Переходная система из двух камер.
• Ударный клапан ХХ.

Карбюратор ВАЗ 2107 Принцип работы

Принцип работы карбюратора прост. Его задача основана на создании воздушно-топливной смеси, смешивании воздуха и топлива в нужных пропорциях, после чего эта смесь попадает в камеру сгорания, где и происходит ее воспламенение. В состав карбюратора «Сэвенки» входят следующие устройства, обеспечивающие распределение топливной смеси:

1. Опора для двигателя ХХ.
2. Акперцерационный насос.
3. Поддержка стабильного уровня топлива.
4. Эко-статусная система.
5. Поддержка запуска и прогрева.
6. Основная дозирующая камера, в которой расположены воздушные и топливные жиклеры, диффузор, колодец, распылитель ВТС, эмульсионная трубка.

Место установки карбюратора ВАЗ 2107

Карбюратор на «семерке» стоит в роторном пространстве, чуть выше двигателя, на впускном коллекторе.

Причины неисправности карбюратора

Основные причины неисправностей:

• Засорение форсунок.
• Детали и узлы карбюратора устарели, в результате чего произошли изменения в составе подаваемой смеси.
• Изменена регулировка карбюратора или он неправильно настроен, что вызывает изменение сечений и загрязнение калиброванных отверстий.
• Неправильно отрегулирован карбюратор или появились неисправности, вызванные неправильной сборкой или некачественным ремонтом.

Признаки неисправности карбюратора

Основные признаки неисправностей:

• Заглохший двигатель
• Раздача у охранников.
• Всякие «провалы», «дергания», «рывки» при нажатии на педаль газа.
• Вялая способность автомобиля к разгону.
• Увеличение расхода топлива.

Инструменты, приспособления, расходные материалы

1. Крестовая отвертка.
2. Разрезная отвертка.
3. Роговые ключи.
4. Кавказ.

Как снять карбюратор своими руками (пошагово)

1. Сначала снимите тросы привода заслонки с карбюратора и всех насадок. Снимите корпус воздушного фильтра, для чего необходимо открутить четыре гайки, которыми он крепится к шпилькам карбюратора. Отворачиваем прижимную гайку и стягиваем оболочку кабеля с монтажной скобы. Далее отсоединяем рычаги привода дроссельной заслонки.

2. Ослабьте хомут крепления и демонтируйте шланг подачи топлива. Затем отсоедините шланг, который отводит режущие газы.

3. Теперь отсоедините шланг, соединяющий пневмоклапан и экономайзер. После этого отсоедините шланг от Вакуумного регулятора распределителя зажигания.

4. Теперь можно разобрать сам карбюратор. Отворачиваем три гайки, которыми он крепится к впускному коллектору.
5. Не забудьте промазать отверстие впускного коллектора каким-нибудь чистым материалом, чтобы внутрь не попал различный мусор.

Как разобрать и почистить карбюратор

Как правило, необходимость разборки карбюратора возникает при необходимости его очистки.

• После снятия карбюратора необходимо положить его на чистую поверхность, открутить винты крепления и снять его крышку. Затем откручиваем все форсунки. Далее аккуратно вытащите эмульсионные трубки, которые находятся под литражами воздуха.

• Открутите клапан нагнетательного насоса и вытащите его отверткой. Под клапаном находится уплотнительное кольцо, аккуратно демонтируйте его. Далее с помощью пассатижей необходимо извлечь диффузоры вторичной и первичной камеры карбюратора.

• Открутите винт ускорительного насоса и вытащите его. Затем отвинтите пробку топливного перехода вторичной камеры и снимите ее. Открутив его, необходимо снять сам джибелер с его корпуса.

• С противоположной стороны аналогичным образом откручиваем и снимаем корпус прокладки, затем из корпуса вынимается сам жеклер.
• Отвинтить четыре винта крепления диафрагмы ускорительного насоса. Теперь снимите крышку, пружину и диафрагму.

• Затем снимите растяжку пружины рычага пневмопривода, оттяните фиксатор-защелку тяги и выведите ее из зацепления с рычагом дроссельной заслонки. Откручиваем винты крепления и снимаем пневмопривод с карбюратора.

• На последнем этапе производится резка карбюратора путем демонтажа корпуса дроссельной заслонки. Отверните два винта крепления корпуса и снимите его вместе с уплотнительной прокладкой. Снимите экономайзер и микропереключатель блока EPHX. Затем крутим контрольные винты холостого хода и качества смеси.

• Корпус карбюратора помещают в емкость, куда предварительно заливают ацетон, и дают выдавить его из нагара. Проверьте состояние всех компонентов и при необходимости замените неисправные элементы на новые. Не чистите форсунки металлической проволокой, так как есть риск повреждения внутренней поверхности каналов. Откройте форсунки в ацетоне, а затем продуйте сжатым воздухом.

Как снять ускорительный насос

Чтобы снять ускорительный насос с карбюратора, открутите четыре винта крепления его крышек, а затем еще один винт, фиксирующий непосредственно сам ускорительный насос. Затем вытащите его из корпуса.

Регулировка поплавковой камеры

Чтобы отрегулировать поплавковую систему, выполните следующие действия:

• Во-первых, проверьте положение расположения и выровняйте удерживающую его скобу (если она деформирована). Необходимо, чтобы поплавок был равномерно погружен в камеру.
• Затем производим регулировку при закрытом игольчатом клапане. Откройте крышку камеры и переместите поплавок. Затем аккуратно потяните скобу языка.

• Расстояние между крышкой крышки и поплавком должно быть не более 7 и не менее 6 мм. Расстояние в подводном состоянии должно составлять 1-2 миллиметра. Если больше, то неисправна игла.

• Расстояние между иглой и поплавком под открытым игольчатым клапаном должно быть 15 мм.

Как проверить сетчатый фильтр

Перекачивая бензин, заполнить поплавковую камеру, в результате чего запорный клапан закрывается. После этого сдвиньте верхнюю крышку фильтра, снимите клапан, промойте его в растворителе, а затем продуйте сжатым воздухом.

Если в условиях больших нагрузок вы заметили нарушения в работе мотора, значит, нарушена подача топлива по топливной системе. Кроме того, это может говорить о поломке сетчатого фильтра.

Категорически запрещается протирать тряпкой дно поплавковой камеры, так как после этого на дне камеры останутся волокна, быстро засоряющие жиклеры. Очистка производится резиновой грушей. После этого продуйте каналы сжатым воздухом.

Что касается герметичности запорной иглы, то также необходимо проверить грушу, так как ее давление сжатия идентично давлению топливного насоса.

Установка карбюратора ВАЗ 2107

Для установки карбюратора обратно необходимо нанести на место установки новый уплотнитель, который устанавливается самим карбюратором. Накрутить гайки на четыре крепления для плотного прилегания карбюратора к коллектору:

1. Затем подсоедините два тонких шланга вентиляции и вакуума к двум штуцерам, расположенным в верхней части карбюраторного устройства.
2. Далее подсоедините шланг подачи топлива к впускному клапану. Желательно заменить хомут на новый.
3. С противоположной стороны прикрутить шланг к «обратке».

4. Затем подключите провод EPHX к электромагнитному клапану.
5. Пружину, возвращающую дроссельную заслонку, желательно установить так, как вы будете подключать воздух и дроссельную заслонку.

Как отрегулировать карбюратор

Регулировка карбюратора выполняется в несколько этапов:

1. Необходимо произвести детальный осмотр карбюратора, очистить его от различных загрязнений и других дефектов.

2. Затем очистите сетчатый фильтр и промойте поплавковую камеру.
3. Далее очистите форсунки поплавка.
4. После этого отрегулируйте поплавковую систему, пусковой механизм и холостой ход.

Как отрегулировать холостой ход ваз 2107

Для регулировки ХХ прогрейте автомобиль до рабочей температуры и винтом качества отрегулируйте максимальное количество оборотов, при этом винт не трогая. Затем винтом количества установите значение на 100 об/мин больше, чем обычно. Возьмите двигатель и винт качества, чтобы отрегулировать скорость до правильного значения.

Советы проф.

Рекомендуем посмотреть следующее видео на эту тему.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
• Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
• Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
• Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
• Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
• Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
• Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
• Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
• Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
• Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
• Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
• Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
• Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
• Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
• Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
• Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

Устройство карбюратора ваз 2107.

Как отрегулировать карбюратор ваз 2107 самостоятельно

Каждый автомобилист рано или поздно начинает задумываться о том, как устроен автомобиль, простая езда становится неинтересной. Новички стремятся самостоятельно ремонтировать различные детали своего автомобиля. ВАЗ-2107 — идеальный первый автомобиль. Многих интересует регулировка карбюратора на этих машинах. Рассмотрим устройство карбюратора ВАЗ-2107 и способы его регулировки.

Как устроен карбюратор

На ВАЗ-2107 устанавливалось несколько типов этих устройств. Это ДААЗ-2107 производства Ozon и Solex. Перед тем, как модель сняли с производства, она комплектовалась продукцией Ozone. Рассмотрим устройство карбюратора ВАЗ-2107 ДААЗ.

Элемент состоит из поплавковой камеры и поплавка. Также устройство оснащено игольчатым клапаном, фильтрами, камерой смешения, дросселем и дросселем. Есть воздушная заслонка, экостат и жиклеры, ускорительный насос и диффузоры. Каждый элемент играет особую роль в приготовлении оптимальной топливной смеси для силового агрегата.

Принцип работы

Чтобы лучше понять устройство карбюратора ВАЗ-2107, следует изучить, как работает этот механизм. Также эти знания помогут в самостоятельной настройке устройства. Это очень полезная информация. Итак, топливо попадает в поплавковую камеру, где с помощью поплавка регулируется уровень топлива. Когда деталь выходит, это приводит к срабатыванию игольчатого клапана. Последний блокирует доступ к бензину.

Перед поступлением в камеру топливо очищается через фильтр. Затем бензин распределяется между первой и второй камерой. Он проходит через топливные форсунки. Горючей смесью является не только бензин, но и кислород. Так, через жиклеры проходит чистый воздух, прошедший через воздушный фильтр. В устройство карбюратора ВАЗ-2107 также входят специальные эмульсионные колодцы и трубки. В них бензин смешивается с воздухом, в результате чего получается легко воспламеняющаяся смесь.

Далее эта эмульсия поступает в эконостат, а затем в опрыскивающее устройство, попутно дополнительно обогащаясь. Затем топливная смесь поступает в диффузоры, где создается конечный продукт для камеры сгорания. С потоком воздуха смесь будет попадать прямо в центр смесительной камеры. В двигатель топливо, смешанное с воздухом, попадает через дроссельную заслонку, а дроссельная заслонка управляется педалью акселератора. Жиклеры, с которыми двигатель может работать на холостом ходу, позволяют получать топливную смесь только из первой камеры. Когда машина работает на полную мощность, бензин берется и из второй камеры. Полностью его используют только при обгоне или резкой необходимости набрать скорость.

Для правильной работы двигателя карбюратор должен быть в идеальном состоянии. Содержите форсунки в чистоте. Также все рабочие поверхности должны быть чистыми. Устройство карбюратора ВАЗ-2107 ДААЗ довольно простое, и он неприхотлив, в отличие от импортных моделей. Он отлично функционирует даже на недорогом отечественном бензине, не отличающемся особым качеством.

Карбюратор Солекс

Можно очень долго спорить о том, что лучше — «Солекс» или «Озон». Но эти споры ни к чему не ведут. Рассмотрим устройство модификации карбюратора «Солекс» для «семерки». Устройство карбюратора ВАЗ-21073 «Солекс» тоже достаточно сложное. В целом агрегат состоит из корпуса и крышки. В первом расположены две смесительные камеры, снабженные диффузорами. Также имеется поплавковая камера, эмульсионные колодцы и жиклеры для топлива и воздуха. Устройство включает ускорительный насос, экономайзер, экономайзер, винты регулировок, дроссельную заслонку и пусковое устройство карбюратора ВАЗ-2107.

Теперь подойдите к крышке. В нем есть штуцеры для топлива, а также шпильки для крепления воздушного фильтра. Он также имеет электромагнитный клапан и горловины двух смесительных камер. Крышка снабжена каналами для подачи воздуха к воздушным жиклерам. Есть игольчатый клапан и некоторые другие элементы.

Как отрегулировать карбюратор ВАЗ-2107 самостоятельно?

Этот вопрос очень важен для большинства автовладельцев. Специалистов по карбюраторам сейчас очень мало, а такие машины до сих пор ездят по нашей стране. И чтобы не тратить время на поиски хорошего специалиста, многие пытаются научиться настраиваться сами. Если вы знаете устройство карбюратора ВАЗ-2107, процесс регулировки будет для вас более понятен. Для настройки не нужны специальные знания.

Карбюраторы могут быть разных производителей и модификаций — регулировки почти у всех моделей не отличаются. Принцип тут один. Но не лишним в этом процессе хотя бы на общем уровне знать устройство двигателя ВАЗ-2107. Карбюратор будет намного проще регулировать.

Настройка поплавка

Для начала регулировки в первую очередь рекомендуется снять воздушный фильтр. Затем открутите крышку устройства и посмотрите на уровень топлива. Максимальный уровень топлива будет в той камере, где находится игольчатый клапан. Далее проверьте поплавок. Он должен лишь слегка касаться клапана. Для регулировки поплавка вам понадобится специальный шаблон. Его можно сделать из бумаги. Его размеры должны быть 6,5х14 мм. Этот шаблон устанавливается снизу под поплавок. Нормальный для этого карбюратора размер от прокладки до поплавка должен быть около 6,5 мм.

Если этот размер не соответствует нормальному, плавающая вкладка подстраивается. Сняв поплавок с крышки или в другую струну, можно регулировать открытие игольчатого клапана. Шаблон, установленный в нижней части поплавка, должен соответствовать размеру. Манипулируя опорой на кронштейне, к которому крепится поплавок, установите необходимый размер, если он отличается от заводского.

Пусковое устройство

Пусковое устройство карбюратора ВАЗ-2107 можно проверить с помощью куска проволоки. Длина отрезка не должна быть больше 20 см. Сечение примерно 0,7-0,8 мм. Затем подготовьте шаблон из картона. Его толщина должна быть 1 мм, а ширина – 5 мм.

Затем крышка заворачивается на место. Стартер имеет шток. Его следует погрузить до упора, а затем с помощью шаблона измерить расстояние от стенки баллона до края воздушной заслонки. В идеальной ситуации этот размер должен быть в пределах 5-5,5 мм.

Регулировка зазора открытия воздушной заслонки

Для этого с помощью отвертки можно снять защитную заглушку, которая установлена ​​на регулировочном винте. С его помощью можно отрегулировать необходимый зазор.

Корпус дроссельной заслонки

Для этого полностью снимите карбюратор. Затем по часовой стрелке необходимо резко повернуть рычаг до упора.

С помощью проволоки проверяют зазор, который должен быть в пределах 0,7-0,8 мм. Если размер не совпадает, то его можно отрегулировать, подогнув стержень или вставив его в другое отверстие.

Привод воздушной заслонки

Для выполнения этой регулировки карбюратор должен быть прикручен на свое законное место, но воздушный фильтр не должен быть установлен. Далее одной рукой, удерживая рычаг, управляющий дросселем, переведите его в свою сторону. Деталь будет установлена ​​в нормальное положение. Если есть какие-то нестыковки, то нужно придерживать щиток одной рукой, а затем ключом откручивать винт, удерживающий тягу.
