Катушка зажигания является: что это, зачем нужна, признаки неисправности

что это, зачем нужна, признаки неисправности

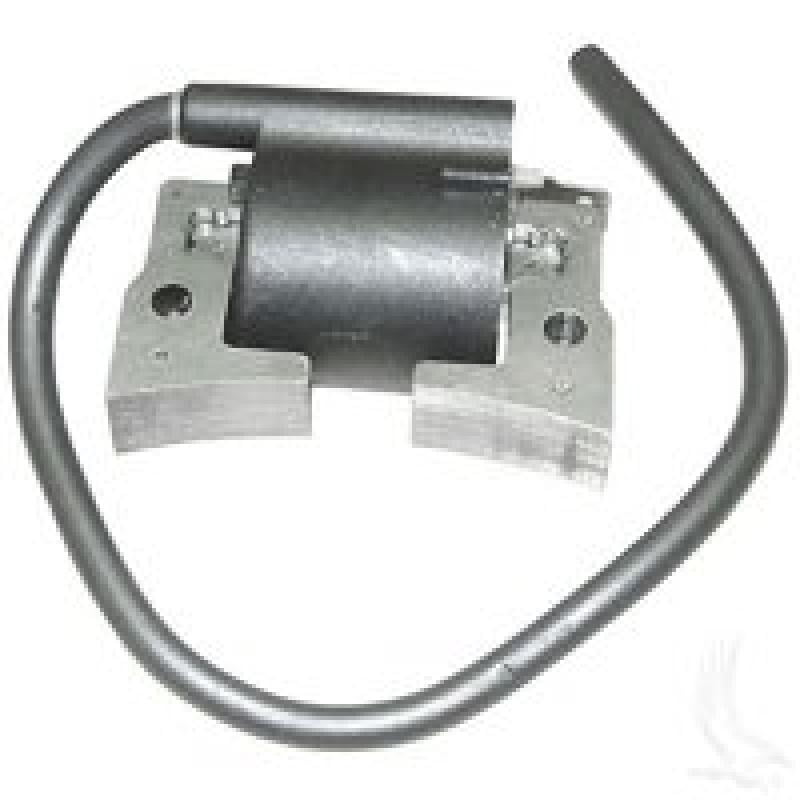

Как работает и отчего ломается катушка зажигания

Вероятно, все знают, что в тепловых двигателях есть свечи, которые воспламеняют топливно-воздушную смесь. А что делает катушка зажигания? Для чего она нужна?



Известно, что для того чтобы выработать искру, через свечу проходит мощный электрический разряд, для которого требуется напряжение более 15 000 вольт. Его как раз и обеспечивает катушка зажигания, или просто катушка.



Принцип ее действия изобрел в XIX веке немецкий инженер Генрих Румкорф. Исторически это одна из самых старых деталей в двигателе. В начале ХХ века ею заменили магнето.



Как это работает



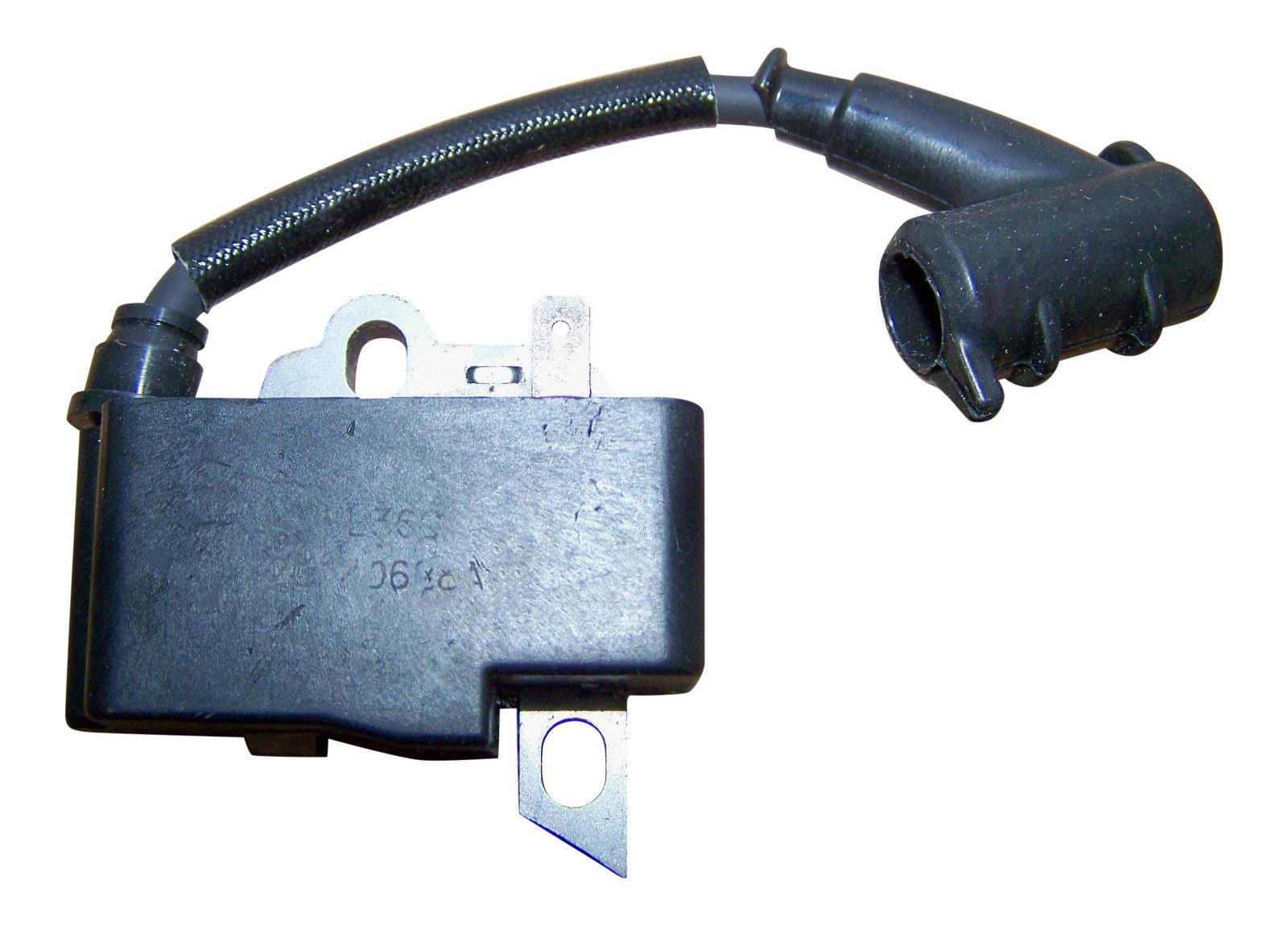

Катушка зажигания работает как обратный трансформатор. Ее функционал – преобразовать низкое напряжение, поступающее от аккумуляторной батареи или генератора, в высокое.

Конструктивно устройство состоит из двух катушек и железного сердечника. Катушка представляет собой обмотку из медной проволоки. Обе катушки вложены друг в друга, внутри находится железное ядро. Одна катушка называется первичной, она имеет относительно мало витков. При включении зажигания напряжение составляет 12 вольт, что соответствует напряжению бортовой сети автомобиля. Ток проходит через катушку, образуется магнитное поле. Для запуска искры происходит следующее: ток резко отключается, что вызывает разрушение магнитного поля. Это вызывает напряжение во второй, или вторичной бобине. Она имеет значительно большее количество витков, чем первичная, и напряжение колеблется от 15000 до 30000 вольт.



За включение и выключение первичного тока первоначально отвечал механический контакт, контакт прерывания. Его настройка была сложной, необходимо было найти оптимальное расстояние до контакта, чтобы время создания магнитного поля – и значит, время зажигания – не было слишком коротким. К тому же срок службы такого контакта был сравнительно небольшим – не более 15 000 километров.



Начиная с середины 1970-х годов, производители начали использовать электронику. В середине 1980-х инженеры связали воспламенитель с системой впрыска и контролировали процесс через «цифру». Однако микроэлектроника работает только с небольшими потоками, а катушка зажигания нуждается в 5 амперах. Так появился новый компонент: усилитель мощности. Он функционирует примерно так же, как усилитель в стереосистеме.



Через несколько лет стал лишним распределитель зажигания, и каждая свеча получила свою собственную катушку зажигания. В этом был ряд преимуществ. Напряжение зажигания генерируется там, где необходимо, отсутствует высоковольтный кабель. Кроме того, увеличилось время зарядки и, несмотря на меньший размер, искра получалась более сильной. Такие одиночные катушки зажигания обычно также включают усилитель мощности. Для двигателей с тремя или четырьмя цилиндрами они часто объединяются в один корпус, в противном случае они устанавливаются отдельно над свечой зажигания.



Отчего они ломаются

Прежде всего из-за жары и/или вибрации. Кроме того, в старых автомобилях с одной катушкой достаточно было забыть выключить зажигание. В то же время, когда контакт прерывания был закрыт, ток постоянно протекал через первичную катушку и вызывал нагревание. Настолько, что могло случиться возгорание. Нынешние одиночные катушки установлены непосредственно на свечах зажигания, то есть на двигателе. Это означает, что они также постоянно нагреваются и подвергаются сильной вибрации.



Поначалу разработчики в недостаточной степени оценили негативные возможности этой нагрузки. И в ряде моделей автомобилей дефектной оказалась вся система зажигания. Проблемы вызывали выгоревшие концевые выключатели, а также моторное масло. Плохие уплотнители оставляют масло в колодце свечи зажигания, где оно разрушает изоляцию катушки. Еще одной проблемой может стать вода, во время мойки например. Попав под высоким давлением на катушку, она может вызвать короткое замыкание.





Как определить, что катушка неисправна?



Верный симптом неисправности – неравномерная работа двигателя, или «троение». Во время работы двигателя в темное время проявляются «дорожки пробоя» на кузове. К другим негативным признакам относятся перегрев конструкции, появление трещин или сколов. В старых автомобилях с одной катушкой двигатель может просто встать. На современных моделях с одиночными катушками этого практически не случается, двигатель может работать с перебоями. Но все же работать.



Словом, если вы чувствуете, что двигателю совсем худо, он «заикается», работает рывками, не искушайте судьбу. Ездить с такой проблемой нельзя! Необходима квалифицированная диагностика. Тем более необходимо выяснить, «виновата» ли катушка зажигания, а не, допустим, свеча. В этом случае многие симптомы совпадают.



Можно ли починить катушку зажигания?



В принципе, можно. Раньше существовали даже специальные мастерские, где бобины заново перематывались. Однако сегодня это скорее экзотика. Проще и надежнее купить и поставить новую. Это не слишком дорого.



Если вы не сильны в электротехнике, вернее всего доверить установку новой катушки специалисту сервисного центра. Особенно если вы владелец нового авто с индивидуальной системой зажигания. Пусть это стоит денег, но зато вы будете уверены в том, что все сделано правильно и с гарантией.



Катушки зажигания — Denso

Катушка зажигания – важный элемент системы зажигания двигателя. Основное назначение катушки – в нужный момент времени подать на свечу импульс высокого напряжения, служащий для образования искры достаточной силы в воздушном зазоре между электродами для воспламенения топливной смеси.

Катушки зажигания DENSO

Kатушка зажигания представляет собой трансформатор электрической энергии, преобразовывающий напряжение бортовой сети автомобиля 12В в высоковольтное напряжение. Современные катушки способны обеспечить величины напряжений до 30 кВ.

Несомненным лидером в разработке и производстве катушек зажигания является компания DENSO. Наше тесное сотрудничество с мировыми автопроизводителями позволяет нам разрабатывать передовые компоненты систем зажигания, отвечающие самым высоким требованиям, предъявляемым к современным автомобилям.

Именно наши инженеры первыми разработали индивидуальную катушку зажигания. Они использовали в катушках диагональные индукционные обмотки, позволившие существенно уменьшить размер этого важного узла без потери его характеристик, и использовали в системах зажигания микросхемы и электронные компоненты, что привело к значительному росту их надежности и быстродействия.

Преимущества катушек DENSO

• Катушки зажигания на протяжении всего своего жизненного цикла обеспечивают высокие значения выходного напряжения.
• Благодаря используемым в их производстве материалам способны обеспечить надежную работу двигателя и в жаркой пустыне и в условиях арктического холода.
• Высококачественная защита из современных материалов предотвращает попадание внутрь влаги и технических жидкостей.
• В модуле управления катушкой предусмотрены защитные схемы и фильтры радиопомех, исключающие влияние системы зажигания (электромагнитные наводки) на электронные и мультимедийные системы автомобиля.
• Использование передовых технологий и высококачественных материалов позволяет нам производить высокоэффективные катушки зажигания малого размера, что позволяет производителям автомобилей существенно экономить место в подкапотном пространстве.
• Универсальность катушек DENSO позволяет применять их на большинстве моделей автомобилей. К примеру, 25 моделей катушек зажигания, добавленных к ассортименту в сентябре 2018 года, являются альтернативным вариантом замены для 27 оригинальных запасных частей, что в целом дает 812 вариантов применения на автомобилях различных производителей. Причем вновь добавленные модели покрывают около 12% автопарка, что в натуральном выражении составляет примерно около половины миллиона автомобилей.

Разновидности катушек DENSO

Широкий ассортимент продукции DENSO представлен катушками зажигания следующих типов:

• двухискровые катушки зажигания.  Устройства, одновременно формирующие высоковольтный импульс сразу для двух свечей. Искра в одном цилиндре поджигает топливо в камере сгорания, а вторая формируется «вхолостую», поскольку ее образование происходит на фазе выпуска отработавших газов из цилиндра. При следующем обороте коленчатого вала эффективное сгорание происходит во втором цилиндре пары. Такое распределение высоковольтных импульсов позволяет упростить конструкцию и сделать ее более миниатюрной, сконцентрировавшись на величине выходного напряжения и стабильности формирования высоковольтного импульса;
• модули зажигания. Формируют высокое напряжение индивидуально для свечи каждого из цилиндров. Процесс формирования импульсов происходит на основе сигналов, полученных с различных датчиков ДВС, предварительно обработанных электронным блоком управления;
• индивидуальные катушки, выполненные в виде стержня. Такие катушки устанавливаются непосредственно на наконечник свечи в свечном колодце. Преимуществами такого решения являются отказ от использования высоковольтных проводов и существенная экономия места в подкапотном пространстве.

Все приведенные типы катушек зажигания DENSO разработаны нашими инженерами с одной целью – получить на выходе вторичной обмотки стабильно высокий уровень напряжения пробоя, поскольку только с ним возможно формирование качественной искры. Только полное и эффективное сгорание топлива позволяет нам назвать двигатель с нашей системой зажигания экологичным и экономичным!

Рекомендации DENSO по уходу за катушкой зажигания

Простые и не требующие особых усилий рекомендации от наших специалистов позволят продлить жизненный цикл катушки зажигания.

1. Своевременно очищайте от пыли и грязи корпус катушки. Проверяйте качество подключения высоковольтных проводов, их чистоту, отсутствие следов коррозии и окисления контактных соединений. Следите за тем, чтобы на корпусе устройства не образовывались трещины, через них внутрь может попасть влага, которая гарантированно выведет катушку из строя.
2. Следите за признаками, потенциально ведущими к возможным неполадкам. Недопустимо появление на корпусе катушки следов прогаров от воздействия электрической дуги, сколов и трещин. При наличии таковых катушку лучше заменить.
3. Следите за уровнем заряда аккумулятора. Недостаточное напряжение бортовой сети ведет к недостаточно высокому уровню напряжения на вторичной обмотке катушки зажигания, а значит, и к более слабой искре. Помимо неполного сгорания топлива и увеличения его расхода, слабый аккумулятор вызывает более медленное формирование высоковольтных импульсов. При этом по обмоткам катушек в течение более длительного времени протекает электрический ток, нагревая их, что может привести к локальному перегреву обмоток и выходу катушки из строя.
4. При наличии в системе высоковольтных проводов необходимо следить за их состоянием. Неисправный провод либо вовсе не доставляет высоковольтный импульс к свече, либо в нем «теряется» его большая часть. Изменение сопротивления провода ввиду плохого контакта, вызванного коррозией или окислением, приводит к значительной электрической нагрузке на катушку зажигания, что влечет за собой ее чрезмерный нагрев.

Диагностика неисправности катушки зажигания

Прежде чем приступить к диагностике катушки следует удостовериться в исправности и правильном функционировании других составляющих системы зажигания (свечей, высоковольтных проводов), поскольку именно они могут быть причиной неустойчивой работы двигателя. Необходимо убедиться в том, что в бортовой сети автомобиля присутствует необходимый уровень напряжения.

Существует несколько методик диагностики и поиска неисправности катушки зажигания. Для проведения диагностики нужны определенные приборы, инструменты и приспособления, а главное, базовые знания в области электротехники. В противном случае наиболее правильным решением будет обращение в специализированный сервисный центр, профессионально занимающийся диагностикой и ремонтом систем зажигания.

Проверка сопротивления и целостности обмоток

Осуществляется при помощи прибора, измеряющего электрическое сопротивление обмоток. Естественно, у каждой модели катушки эти значения свои, но усредненные значения сопротивления рабочих обмоток катушки зажигания находятся в следующих пределах: первичной обмотки – 3-3,5 Ом, вторичной – 5000-9000 Ом.

При подозрении на неисправность одной из катушек показания значений сопротивления обмоток всегда можно сравнить со значениями, полученными при измерении заведомо исправной катушки.

Нелишним будет удостовериться в отсутствии электрической связи управляющего катушкой проводника с выводами обмоток и «массой» автомобиля.

Если результаты измерений покажут обрыв обмотки или величины измерений будут сильно разниться с эталонными значениями – катушка зажигания неисправна, ее необходимо заменить.

Проверка на работающем двигателе

Когда один из цилиндров двигателя не работает, «троит» и есть подозрение на отсутствие искры в одном из цилиндров, можно провести быстрый тест по определению неработающего цилиндра. Для этого на работающем двигателе поочередно отключают разъемы от топливных форсунок и следят за изменениями в работе мотора. Отключение форсунки неработающего цилиндра никак не скажется на работе двигателя, во всех остальных случаях будет наблюдаться снижение оборотов и явно выраженная попытка прекращения работы.

Крайне нежелательно при проведении данного теста отключать разъемы, подключенные к катушкам зажигания, поскольку это действие может привести к выходу из строя исправного узла.

Проверка наличия искры

На испытательном стенде или непосредственно на двигателе автомобиля к выводу катушки подключается специальный электрический разрядник. После чего стартером приводится во вращение коленчатый вал мотора и наблюдается наличие или отсутствие искры на электродах разрядника. Данная процедура проводится для всех выводов катушки или индивидуальных катушек зажигания до момента выявления неисправности.

При проведении диагностики по этому методу применение разрядника, а не обычной свечи зажигания обязательно! Использование свечи может не выявить проблему, поскольку в цилиндре свеча работает в совершенно других условиях (высокая температура и давление в момент такта сжатия), отличных от условий искрообразования в атмосферном воздухе.

Для чего нужна катушка зажигания в автомобиле

В топливной системе любого автомобиля имеется катушка зажигания (КЗ или бобина). Этот механизм отвечает за работу всей системы и является её «сердцем». Если в работе КЗ имеются сбои, то и автомобиль не сможет нормально функционировать.

Каждому автомобилисту стоит познакомиться с этим механизмом, выяснить причины её неисправности, также нужно обязательно знать, как проверить катушку зажигания.

Для чего нужна катушка зажигания в автотранспортном средстве

Для начала стоит разобраться зачем нужна катушка зажигания и почему она так важна для работы автомобиля. Бензиновые двигатели устроены таким образом, что топливо должно поджигаться. Для этой цели используются свечи зажигания, которые знакомы практически каждому автомобилисту. Процесс создания искры требует большого количества энергии (от 10 до 50 тыс. вольт). В этом случае разряд на электродах свечей зажигания будет обладать достаточной мощностью.

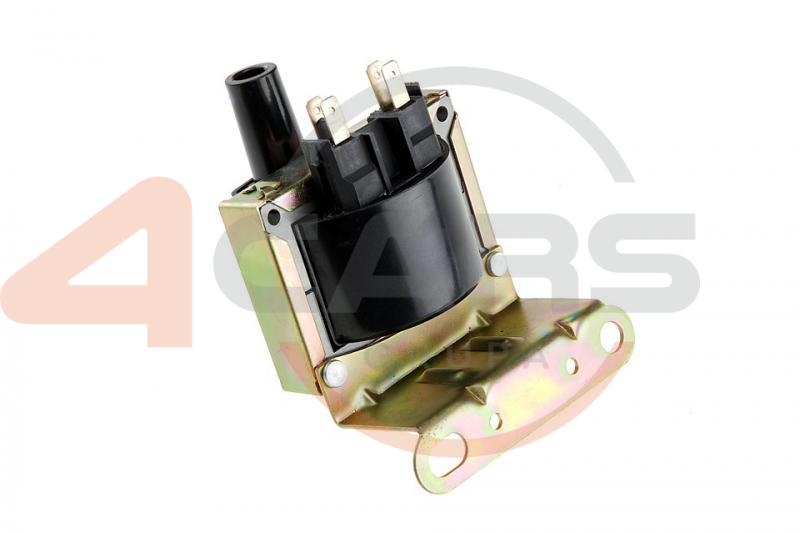

Современная катушка зажигания автомобиля

Бортовая сеть машины не способна создавать столь высокое напряжение, ведь портативный источник питания с такими показателями пока никому не удалось создать. Для генерирования такого высокого напряжения как раз и нужны катушки зажигания. Это устройство способно из тока с аккумулятора в 12 Вольт создать высоковольтную энергию.

Конструктивные особенности КЗ

Теперь самое время изучить устройство катушки зажигания. Его особенностью является наличие нескольких обмоток:

1. Первичная обмотка или низковольтная принимает на себя напряжение, которое генерирует аккумулятор/генератор. Эта обмотка состоит из крупной проволоки, которая образует не более 150 витков. Сверху проволока покрыта изоляцией, которая предупреждает скачки напряжения и короткое замыкание. Концы с первичной обмотки выводятся на крышку механизма, где соединяются с проводкой, для которой характерно напряжение 12 В.
2. Вторичная обмотка располагается внутри низковольтной. Для неё используется проволока с мелким сечением, потому количество витков возрастает до 30 тыс. К одному концу присоединяется минус с первичной обмотки. Второй вывод соединяется с центральным выводом и является положительным. С него напряжение подаётся дальше по топливной системе.

Из чего состоит катушка зажигания мы выяснили, а вот где располагается этот механизм пока не рассказали.

Расположение катушки зажигания в автомобиле

Мы не можем однозначно сказать где находится катушка зажигания, поскольку её расположение зависит от конструкции автомобиля и типа самой бобины.

1. Механизм общего типа обычно располагается один, используется для генерации напряжения с высоким показателем, в электрической схеме располагается перед ЭБУ или прерывателем/распределителем. Такие бобины используются в системах батарейного типа.
2. Индивидуальный элемент используется для отдельного цилиндра, находится перед свечой. Устанавливаются индивидуальные катушки зажигания в системах с транзисторным и электронным типом зажигания.

Чтобы узнать точное расположение КЗ в авто, необходимо изучить инструкцию к нему. В этом документе производитель всегда указывает информацию о типе катушке и её расположение.

Принцип действия катушки зажигания

Не менее интересным будет изучить принцип работы катушки зажигания, чем мы сейчас и займёмся. Работа КЗ основана на следующих принципах:

1. Напряжение от аккумулятора направляется на первичную обмотку катушки, что способствует образованию магнитного поля.
2. Вторичная обмотка испытывает воздействие магнитного поля, которое отображается в виде импульса напряжения с высоким значением.
3. Импульс напряжения получается высоким из-за большого числа витков вторичной обмотки. Ведь индукция магнитного поля умножается именно на количество витков. Потому и получается на выходе высокое напряжение.
4. Для увеличения магнитного поля внутрь катушки помещается специальный железный сердечник.

Вот мы и разобрались с тем, как работает катушка зажигания. На самом деле всё просто, впрочем, как и всё гениальное.

Причины выхода из строя катушки зажигания

Никому ещё не удалось создать вечную КЗ. Даже самые современные и совершенные катушки зажигания имеют ограниченный срок службы. Существует два главных «врага» этих механизмов:

• воздействие влаги;
• перегрев приводит к разрушению внутренней изоляции, образованию пробоев и дальнейшему перегоранию всей детали.

Нет искры в катушке зажигания

Проблемы в работе механизма проявляются в виде ряда признаков:

• пропуски зажигания, при которых двигатель троит, может наблюдаться постоянно или возникать периодически;
• снижение мощности двигателя во время разгона автомобиля;
• работа мотора в режиме safe-mode, в который он переходит самостоятельно;
• активизация «check engine»;
• автомобиль отказывается запускаться.

При выявлении одного из этих признаков необходимо незамедлительно проводить диагностику всей топливной системы. Можно смело начинать с КЗ. Почему она выходит из строя нам известно, осталось разобраться с методами диагностики её состояния.

Проверка работоспособности катушки

Одной из причин выхода из строя механизма является его перегрев. Внутри корпуса имеется трансформаторное масло, которое снимает избыток температуры. Крышка полости, в которой находится охлаждающая жидкость, очень плотно прилегает к корпусу, создавая герметичность. Из-за этой особенности катушка не подлежит разборке, следовательно, проведение ремонтных работ не представляется возможным.

Диагностика работоспособности катушки зажигания

Признаки неисправности катушки зажигания автомобиля были разобраны выше. При их выявлении необходимо проводить диагностику, которая позволит подтвердить/опровергнуть догадки. Проверка основана на измерении показателей сопротивления. В этом случае показатели напряжения (входного и выходного) не принимаются за основные. Для измерения сопротивления необходимо знать, как проверить катушку зажигания мультиметром. Этот способ является простым и результативным.

Для проверки работоспособности механизма необходимо знать какое сопротивление должно быть на катушке зажигания, которая исправно работает. Для первой обмотки характерно сопротивление на уровне 0,3 Ом. Вторичная обмотка характеризуется сопротивлением на уровне 7-9 тыс. Ом. При выявлении отклонений в этих показателях можно с уверенностью говорить про сбои в работе этого элемента. Ремонт, как мы уже знаем, не производится, потому остаётся только выполнять замену.

Не всегда можно проверить катушку зажигания тестером в виде мультиметра. В этих случаях можно воспользоваться другими методами. Например, проверить искру. Эта диагностика популярна среди владельцев старых автомобилей. Для проверки искры необходимо центральный высоковольтный провод расположить от корпуса мотора на расстоянии около 6 мм. Пробуем завести автомобиль и смотрим на проскакивающую искру. Синяя или фиолетовая искра будет свидетельствовать о нормальной работе бобины. Желтая искра или её отсутствие является прямым доказательством наличия проблем в работе КЗ.

Система с индивидуальными бобинами должна проверяться поочередно. Для этого с каждой катушки отсоединяется питание при заведённом автомобиле. В случае нормальной работы бобины при отключении разъёма будет меняться звук работы мотора. Если таких изменений не происходит, значит диагностируемая катушка работает не так, как полагается.

Такими нехитрыми способами можно проверить катушку зажигания в домашних условиях. С этой работой справится любой автомобилист. Не стоит затягивать с диагностикой топливной системы, если были замечены признаки неисправности бобины. Такая осмотрительность и сознательность оградит от внезапной остановки автомобиля посреди пути.

Катушки и модули зажигания.

Катушки зажигания и модули зажигания



Назначение и устройство катушки зажигания

Бортовая электрическая сеть современных автомобилей питается источниками тока напряжением 12 В. Однако, для пробоя искрового промежутка (зазора) между контактами свечи зажигания требуется напряжение в несколько тысяч вольт, поскольку воздух и смеси газов, составляющие рабочую смесь, имеют значительное электрическое сопротивление. По этой причине в системах зажигания двигателей с принудительным воспламенением рабочей смеси используют специальные трансформаторы – катушки зажигания, которые преобразуют низковольтное напряжение бортовой сети в высоковольтное напряжение, подаваемое к свечам зажигания для искрообразования.

Как и любой трансформатор, катушка зажигания способна преобразовывать напряжение только при переменном токе, изменяющемся по величине или (и) направлению. Такой ток (изменяющийся по величине) возникает в низковольтной цепи катушки зажигания в моменты разрыва и смыкания цепи с помощью контакторов прерывателя-распределителя, или импульса, поступающего от электронного блока управления (в двигателях с ЭСУД).

Современные катушки зажигания изготовляются на номинальное напряжение 12 В. Все катушки зажигания, используемые в системах зажигания автомобильных двигателей с принудительным воспламенением рабочей смеси, имеют аналогичную конструкцию, отличаясь лишь обмоточными данными, конструкцией отдельных узлов и деталей, а также наличием дополнительных устройств, габаритными и установочными размерами.

Основными частями катушки зажигания (рис. 1) являются: сердечник 6 первичной 4 и вторичной 3 обмотками, крышка 12 с выводами 1, 11, 14 низкого и 13 высокого напряжения.

Обычно применяются катушки зажигания, оснащенные добавочным резистором 8, смонтированным в керамическом изоляторе 9. Сердечник 6 катушки зажигания, как правило, набирают из листов электротехнической стали, изолированных друг от друга окалиной. Тем самым уменьшаются вихревые токи, образующиеся при пульсациях магнитного потока. Сверху сердечника расположена трубка 10 из электротехнического картона, на которую в несколько слоев намотана вторичная обмотка 3. Она выполняется из эмалированного провода марки ПЭЛ диаметром 0,06…0,1 мм и имеет большое число витков (17500…26000).
Для улучшения изоляции слои вторичной обмотки отделены друг от друга конденсаторной бумагой. Первые и последние восемь рядов, где возникают потенциалы наибольшей величины, изолируются четырьмя-шестью слоями бумаги, остальные – двумя слоями. Для уменьшения напряжения между слоями витки первых и последних четырех рядов наматываются с интервалом 1…2 мм.

Поверхность вторичной обмотки изолируют лакотканью и кабельной бумагой. Фарфоровый изолятор 5 предотвращает возможность пробоя вторичной обмотки на кожух 7. Поверх вторичной обмотки намотана первичная обмотка 4 (провод марки ПЭЛ диаметром 0,57…0,77 мм), состоящая из небольшого числа витков (250…300). Межслойная изоляция первичной обмотки представляет собой кабельную бумагу. Размещается первичная обмотка ближе к кожуху 7 для лучшего охлаждения катушки. Вокруг первичной обмотки расположен магнитопровод 2, состоящий из двух разрезанных по оси тонкостенных цилиндров, выполненных из трансформаторной стали.

Все элементы конструкции катушки зажигания находятся в металлическом кожухе 7. Герметичность обеспечивается прокладкой между кожухом 7 и карболитовой крышкой 12. Внутренняя полость большинства катушек заполнена трансформаторным маслом.

Рис. 1. Катушки зажигания: 1 — низковольтный вывод; 2 — наружный магнитопровод; 3 — вторичная обмотка; 4 — первичная обмотка; 5, 9 — изоляторы; 6 — сердечник; 7 — кожух; 8 — добавочный резистор; 10 — контактная пластина высокого напряжения; 11, 14 — низковольтные выводы «ВК» и «ВК-Б»; 12 — крышка; 13 — наконечник высоковольтного вывода; 15 — шинки

Добавочный резистор 8 служит для предотвращения падения напряжения в низковольтной цепи зажигания при пуске двигателя стартером. Он выполняется в виде спирали из нихромовой или никелевой проволоки и крепится в двух половинах керамического изолятора 9. Концы спирали приварены к двум шинкам 15 посредством которых резистор присоединяют к низковольтным выводам 11 и 14 катушки зажигания.

Все катушки зажигания располагаются на карболитовой крышке 12. Вторичная обмотка присоединяется к высоковольтному выводу 13 катушки зажигания. Общий конец первичной и вторичной обмоток соединен с выводом 1. Первичная обмотка соединена с выводом 11. К выводу 14 присоединена только шинка добавочного резистора.

Выводы 1 и 13 не маркируются. Маркировка вывода 11 – «ВК», вывода 14 – «ВК-Б».

На крышке катушки зажигания Б-117 (рис. 1, а), не имеющей добавочного резистора 8, расположены выводы 1, 13 и вывод «+», к которому присоединен конец первичной обмотки.

Катушка зажигания 27.3705, применяемая в системах бесконтактного зажигания, аналогична по конструкции катушке зажигания контактной системы зажигания. Соединение обмоток выполнено по автотрансформаторной схеме.
Особенностью конструкции является относительно низкое сопротивление первичной обмотки (0,5 Ом), что позволяет получать стабильные выходные характеристики при уменьшении напряжения питания до 6 В. В конструкции предусмотрена защита катушки зажигания от взрыва при выходе из строя электронного коммутатора.

***



Модули зажигания инжекторных двигателей

Существенно отличаются от традиционных конструкция и технология изготовления катушек зажигания для систем с низковольтным распределением. Например, двухвыводная катушка зажигания 29.3705, применяемая в составе микропроцессорной системе управления двигателем ВАЗ-21083 (рис. 1, б), выполнена по специальной технологии, включающей пропитку обмоток эпоксидными компаундами и последующую опрессовку обмоток морозостойким полипропиленом, образующим собственно корпус катушки. Поскольку такие катушки оснащаются встроенными коммутаторами, их называют модулями зажигания.

Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два высоковольтных электронных коммутирующих блока). Коммутатор служит для включения и выключения тока в первичной обмотке катушки зажигания. На корпусе выполнены четыре высоковольтных вывода катушек зажигания, которые соединяются со свечами зажигания в соответствии с порядком работы цилиндров двигателя.
К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Искра проскакивает за рабочий цикл дважды в каждом цилиндре — во время такта сжатия — рабочая искра, поджигающая рабочую смесь, на такте выпуска – холостая искра.

Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.

Модуль зажигания работает по следующему принципу.
Контроллер рассчитывает необходимое время включенного состояния в зависимости от текущих оборотов коленчатого вала и напряжения бортовой сети и подает на коммутатор управляющий сигнал. В течение времени включенного состояния (времени накопления) ток в первичной обмотке катушки зажигания возрастает до заданного оптимального значения, при котором величина запасаемой энергии достигает максимума. Если время накопления слишком велико, то катушка зажигания будет работать с насыщением, что приведет к ее перегреву и снижению КПД.

Таким образом, обработав сигналы датчиков (ДПКВ, ДМРВ, температуры, детонации и др.), блок управления рассчитывает оптимальный угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на соответствующие свечи зажигания.

Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.

При появления подозрения на неисправность модуля зажигания следует вначале проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.

Дальнейшее улучшение характеристик катушек зажигания направлено на совершенствование конструкции и технологии производства катушек зажигания с замкнутой магнитной системой, обладающих большими коэффициентами передачи энергии и длительностью искрового разряда по сравнению с катушками с разомкнутой системой и одинаковой запасаемой энергией в первичной цепи.

***

Прерыватели-распределители



Главная страница

Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Проверка Катушки Зажигания — 3 Основных Способа

Катушка зажигания предназначена для создания высокого напряжения, которое в дальнейшем используется свечой для образования искры. Поэтому ее исправная работа необходима для нормального функционирования системы зажигания. По сути катушка является небольшим трансформатором, на первичную обмотку которой приходит стандартные 12 В от аккумулятора, а выходит напряжение в несколько кВ. Она используется во всех системах зажигания — контактной, бесконтактной и электронной. Причины выхода из строя катушки типичны. Как правило, это обрыв провода, повреждение изоляции, механические деформации. Далее мы с вами рассмотрим признаки неисправности и методы диагностики катушки зажигания.

Содержание:

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100…150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30…50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5. ..3,5 Ом, а вторичной — 6…15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Признаки неисправностей

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

• мотор начинает «троить», причем эта проблема усугубляется со временем;
• на морозе мотор «троит», пока не нагреется;
• перебои в работе двигателя во влажную погоду;
• при резком нажатии на педаль акселератора наблюдается провал в работе мотора.

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания. При подключении диагностического сканера может показать ошибку P0363.

Причины неисправностей

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

• Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
• Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
• Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
• Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

Как проверить катушку зажигания

Существует два основных способа, с помощью которых можно самостоятельно проверить работоспособность катушки зажигания. Перечислим их по порядку.

Проверка катушки зажигания ВАЗ

Проверка катушки зажигания Черри Тигго

Метод проверки «на искру»

Первый из них называется «на искру». Его преимущество — возможность выполнения в «походных условиях». Из недостатков же стоит отметить трудоемкость и неточность, поскольку причинами обнаруженных неисправностей может быть вовсе не катушка зажигания. Для выполнения диагностики вам понадобится свечной ключ, заведомо исправная свеча и плоскогубцы.

Для начала визуально проверьте целостность изоляции высоковольтной проводки. Начиная свечами зажигания и заканчивая катушкой. При этом зажигание должно быть отключено (ключ находиться в положении 0). В случае, если с изоляцией все в порядке, алгоритм дальнейших действий будет следующим:

1. Снимите наконечник со свечи первого цилиндра и подсоедините его к заранее подготовленной рабочей свече.
2. Самостоятельно или с помощью помощника поверните ключ зажигания в положение II (заводите машину).
3. Если катушка исправна, то между электродами свечи появится искра. При этом нужно обращать внимание на ее цвет. Нормальная рабочая искра имеет ярко-фиолетовый оттенок. Если же искра желтоватая и слабая, значит, есть проблемы с проводкой или катушкой. Если же искры нет вовсе, значит, катушка зажигания неисправна.
4. Повторите описанные действия для всех катушек в случае, если в машине они индивидуальные.

При работе с системой зажигания соблюдайте осторожность. Не прикасайтесь к токоведущим частям, находящимся под напряжением.

Если у вас нет заведомо рабочей запасной свечи, вы можете выкрутить любую свечку из двигателя. Для этого отсоедините ее и воспользуйтесь свечным ключом. В этом случае можно проверить катушку на всех имеющихся свечах. Тем самым вы заодно проверите состояние свечей зажигания.

В случае, если в двигателе установлены индивидуальные катушки, то проверить их можно, переставляя на другие свечи. При этом проводку лучше не трогать, чтобы не повредить ее целостность.

Модуль катушек зажигания

Метод «искры в шприце»

Процесс проверки катушки с помощью такого самодельного устройства достаточно прост. Для этого нужно подсоединить поочередно катушки к свече получившегося «прибора». Крепеж-крокодил присоединить к «массе» корпуса машины. На время смены тестируемых катушек двигатель необходимо глушить и запускать потом заново.

Изначально с помощью поршня нужно выставить минимальный зазор между проволокой на поршне и электродом (1…2 мм). И путем регулирования расстояния от проволоки на поршне до электрода на свече визуально смотреть на процесс появления между ними искры. Максимальное расстояние в данном случае у разных машин будет разным, и зависит оно от качества и состояния свечи зажигания, состояния электросистемы машины, качества «массы» и других факторов. Обычно искра при таких испытаниях должна появляться при расстоянии между электродами от 1…2 мм до 5…7 мм.

Перед каждым тестированием работы получившегося аппарата нужно обязательно отсоединять разъем с каждой форсунки с тем, чтобы топливо не заливало цилиндр во время проверки.

Главное, о чем можно точно судить при таких испытаниях — сравнение состояния разных катушек по цилиндрам. Если имеет место неисправность или пробой — это будет видно по длине искры по сравнению с более-менее исправными катушками.

Проверка сопротивления изоляции

Еще один популярный метод проверки заключается в измерении значения сопротивления изоляции проводов в обмотках катушки. Для этого вам понадобится мультиметр, способный измерять сопротивление. Катушку зажигания лучше демонтировать с автомобиля, чтобы работать было удобнее. Процедура замера несложна. Главное знать, где расположены выводы первичной и вторичной катушек, так как измерять сопротивление необходимо проверить на них обеих.

Перед началом работы убедитесь в исправности мультиметра. Для этого включите режим измерения сопротивления и замкните щупы между собой. На экране должен быть 0.

Два щупа мультиметра попарно подсоединяют (касаются) к выводам первичной обмотки. Значение сопротивления должно находиться в пределах 0,5…3,5 Ом (у некоторых катушек может быть больше, точную информацию вы найдете в справочной литературе). Аналогичную процедуру необходимо провести и со вторичной катушкой. Однако тут диапазон значений будет другим — от 6 до 15 кОм (аналогично информацию уточняйте в справочной литературе).

Процедура замера сопротивления изоляции катушки зажигания

Если значение будет мало, значит, в обмотке повредилась изоляция, и вы имеете дело с коротким, скорее всего межвитковым, замыканием. Если же сопротивление слишком велико, то это означает, что провод обмотки оборвался и нет нормального контакта. В любом случае необходимо выполнять ремонт, то есть перематывать обмотку. Однако в большинстве случаев лучше попросту заменить катушку зажигания, так как этот способ избавит вас от лишних хлопот и затрат. Это касается практически любого автомобиля, ведь стоимость ремонта будет превышать цену самой катушки.

Если вы имеете дело с индивидуальными или двухвыводными катушками, то здесь дело обстоит несколько иначе. Значение на первичной обмотке должны быть аналогичными. А что касается «вторички», то значение сопротивления будут идентичными на обоих выводах. Если на машине установлена катушка с четырьмя выводами, то проверку нужно делать на всех выводах.

Также учтите, что при измерении сопротивления на вторичной обмотке важно учитывать полярность. В частности, черным щупом мультиметра коснитесь центрального вывода («массы»), а красным — стержня наконечника.

Осциллограф покажет все

Самый профессиональный метод проверки катушки — воспользоваться осциллографом. Только он способен дать полную информацию о состоянии системы зажигания, и в частности, катушек зажигания. Поэтому в сложных случаях имеет смысл воспользоваться электронным осциллографом и дополнительным программным обеспечением. Особенно это актуально когда имеет место так называемое межвитковое замыкание на катушках вторичного напряжения (с высоким напряжением).

Проверка зажигания осциллографом

Проверка системы зажигания осциллографом позволяет выявить неисправность конкретного узла или просто прдиагностировать состояние по импульсах осциллограммы.
Подробнее



Если с помощью осциллографа снять график значений рабочих напряжений в динамике (видно на рисунке), то по нему можно понять, что причиной возможных описанных выше неисправностей будет именно катушка зажигания. Дело в том, что при возникновении межвиткового замыкания во вторичной катушке уменьшается энергия, которая могла бы потенциально запастись в этой самой катушке, а это, в свою очередь, приводит к уменьшению времени горения искры, то есть, пропускам воспламенения. Особенно это заметно при резком нажатии на педаль акселератора.

Катушка целая

Катушка пробитая

Итоги

Проверить катушку зажигания совсем несложно. Это может сделать любой, даже начинающий, автолюбитель. Самый простой и эффективный метод — измерение сопротивления изоляции на первичной и вторичной обмотках. Для этого лучше снять катушку для удобства проведения работы.

Помните, что при выявлении неисправности редко имеет смысл проводить ремонт, в частности, перематывать одну или вторую обмотки. Гораздо проще купить и заменить новую катушку зажигания целиком.

Спрашивайте в комментариях. Ответим обязательно!

Катушка зажигания: схема, устройство и подключение

Автор admin На чтение 5 мин. Просмотров 9.9k.

Для бензинового ДВС система зажигания является одной из определяющих, хотя в машине сложно выделить какой-то главный узел. Без мотора не поедешь, но и без колеса это тоже невозможно.

Катушка зажигания создает высокое напряжение, без которого невозможно образование искры и воспламенение топливо-воздушной смеси в цилиндрах бензинового двигателя.

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

1. Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
2. Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Устройство и работа бобины

Современная бобина является упрощенной версией индукционной катушки Румкорфа. Она была названа в честь изобретателя немецкого происхождения – Генриха Румкорфа, который первым запатентовал в 1851 году устройство, преобразовывающее постоянное низкое напряжение в переменное высокое.

Чтобы понять принцип работы, нужно знать устройство катушки зажигания и основы радиоэлектроники.

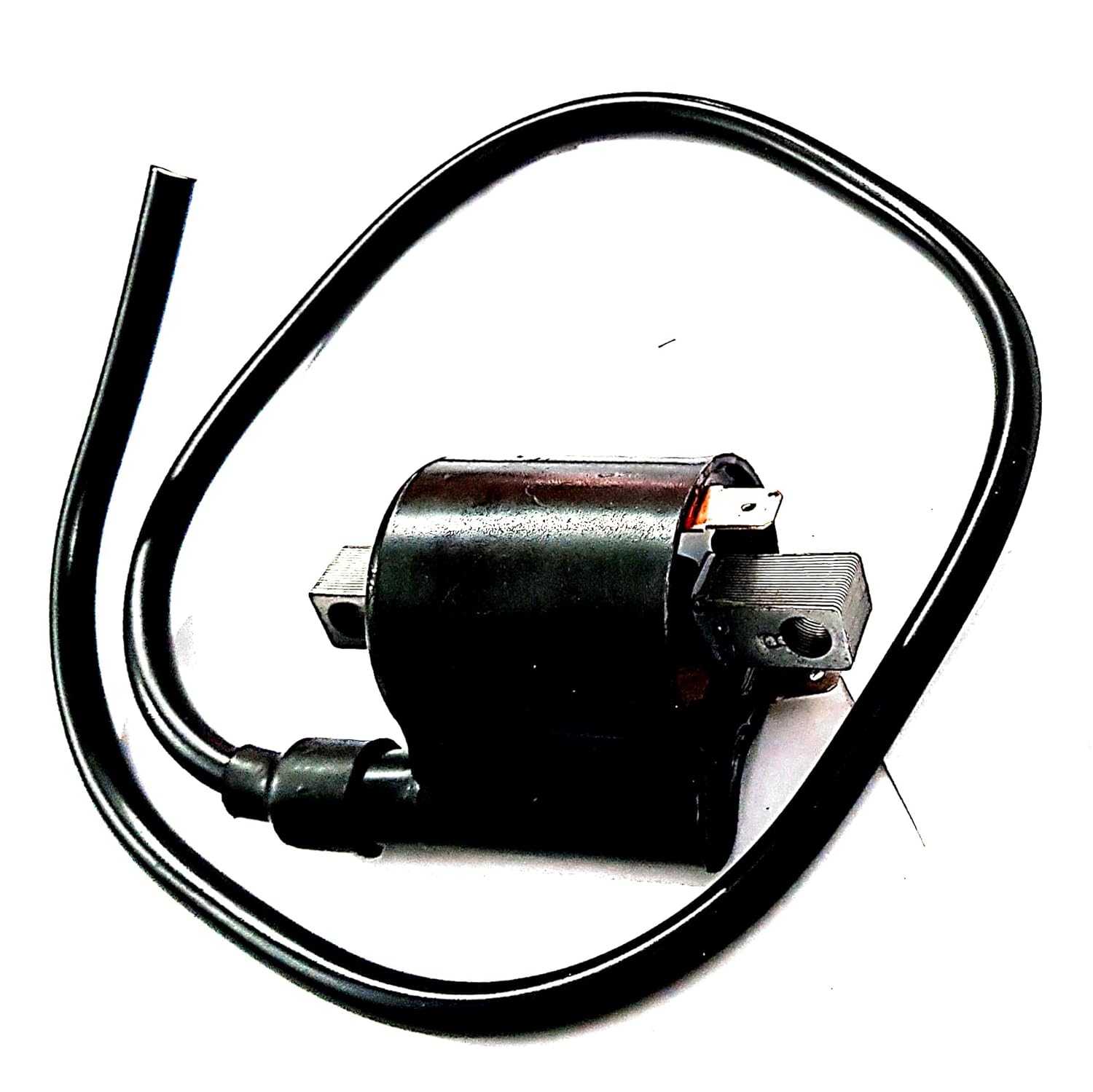

Это традиционная, общая катушка зажигания ВАЗ, применяемая в течение длительного времени и на многих других автомобилях. Фактически это импульсный высоковольтный трансформатор. На сердечнике, предназначенном для усиления магнитного поля, тонким проводом намотана вторичная обмотка, она может содержать до тридцати тысяч витков провода.

Поверх вторичной обмотки находится первичная из более толстой проволоки и с меньшим количеством витков (100-300).

Обмотки с одних концов соединены между собой, второй конец первичной подсоединяется к аккумуляторы, вторичная обмотка свободным концом подключена к распределителю напряжения. Общей точкой обмотки катушки подключены к коммутатору напряжения. Всю эту конструкцию закрывает защитный корпус.

Через «первичку» в исходном состоянии протекает постоянный ток. Когда нужно образовать искру, цепь разрывается коммутатором или трамблером. Это приводит к образованию высокого напряжения во вторичной обмотке. Напряжение поступает на свечу нужного цилиндра, где и образуется искра, вызывающая сгорание топливной смеси. Для соединения свечей с распределителем использовались высоковольтные провода.

Конструкция с одним выводом не является единственно возможной, существуют и другие варианты.

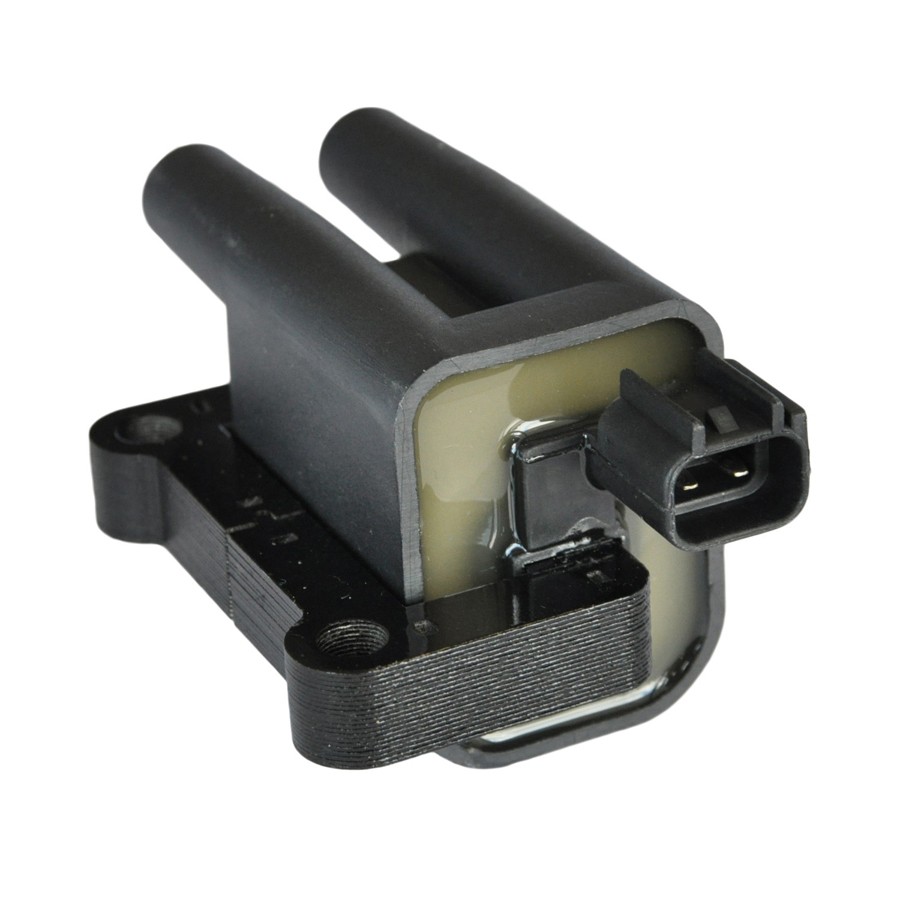

• Двухискровые. Сдвоенная система применяется для цилиндров, которые работают в одной фазе. Предположим, в первом цилиндре происходит сжатие и искра нужна для воспламенения, а в четвертом фаза продувки и там образуется холостая искра.
• Трехискровые. Принцип работы как у двухвыводной, только используются подобные на 6 цилиндровых двигателях.
• Индивидуальные. Каждая свеча оснащена собственной катушкой зажигания. В данном случае обмотки поменяны местами — первичная находится под вторичной.

Как проверить катушку зажигания

Основной параметр, по которому определяется работоспособность бобины, является сопротивление обмоток. Существуют усредненные показатели, говорящие о ее исправности. Хотя не всегда отклонения от нормы являются показателем неисправности.

С помощью мультиметра

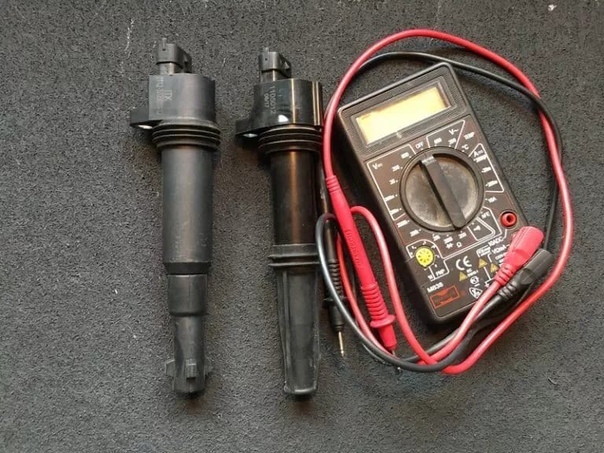

С помощью мультиметра можно проверить катушку зажигания по 3 параметрам:

1. сопротивление первичной обмотки;
2. сопротивление вторичной обмотки;
3. наличие короткого замыкания (пробой изоляции).

Следует учесть, что таким образом можно проверить только индивидуальную катушку зажигания. Сдвоенные устроены иначе, и необходимо знать схему вывода «первички» и «вторички».

Первичную обмотку проверяем присоединив щупы к контактам Б и К.

Тип катушки	Сопротивление, Ом
ВАЗ 2106 (контактная система)	3,07-3,5
27.3705 (бесконтактная, М, Р)	0,45± 0,05
3122.3705 (С, З)	0,43± 0,04
8352.12 (М, Р)	0,42± 0,05
027.3705 (М, Р)	0,43± 0,04
27.3707-01 (М, Р)	0,42± 0,05
АТЕ1721 (М, Р)	0,43± 0,05
М – маслозаполненная
С – сухая
Р – разомкнутый магнитопровод
З – замкнутый магнитопровод

Измеряя «вторичку» подключаем один щуп к контакту Б, а второй к высоковольтному выводу.

Тип катушки	Сопротивление, КОм
ВАЗ 2106 (контактная система)	5,4-9,2
27. 3705 (бесконтактная, М, Р)	5±1
3122.3705 (С, З)	4,08±0,4
8352.12 (М, Р)	5±1
027.3705 (М, Р)	5±1
27.3707-01 (М, Р)	5±1
АТЕ1721 (М, Р)	5±1

Изоляцию замеряют через клемму Б и корпус катушки. Показания прибора должен быть не ниже 50 Мом.

Далеко не всегда у просто автолюбителя под рукой имеется мультиметр и опыт его использования, в дальней дороге проверка катушки зажигания указанным способом также недоступна.

Другие способы

Еще одним способом, особенно актуальным для старых автомобилей, в том числе и ВАЗах, будет проверка искры. Для этого центральный высоковольтный провод помещается на расстояние 5-7 мм от корпуса двигателя. Если при попытках завести машину проскакивает синяя или ярко-фиолетовая искра — бобина работает нормально. Если цвет искры более светлый, желтый, или она отсутствует вовсе, это может служить подтверждением ее поломки, либо неисправности провода.

Есть простой способ проверить систему с индивидуальными катушками. Если двигатель троит, нужно просто поочередно отсоединять питание катушек на заведенном двигателе. Отключили разъем и звук работы поменялся (машина задвоила) – катушка в порядке. Звук остался прежним – искра на свечу в этом цилиндре не поступает.

Правда проблема может быть и в самой свече, поэтому для чистоты эксперимента следует поменять местами свечу из этого цилиндра с любой другой.

Подключение катушки зажигания

Если при демонтаже вы не запомнили и не отметили какой провод к какой клемме шел, схема подключения катушки зажигания следующая. На клемму со знаком + или буквой Б (батарея) подается питание от аккумулятора, на букву К подключается коммутатор. Цвета проводов в автомобилях могут отличаться, поэтому проще всего отследить какой куда идет.

Правильность подсоединения важна, и в случае нарушения полярности можно испортить саму бобину, трамблер, коммутатор.

Вывод

Одним из важных узлов в автомобиле является бобина, создающая высокое напряжение для образования искры. Если в работе двигателя появляются провалы, он начинает троить и просто нестабильно работать – причиной может быть в ней. Поэтому важно знать, как проверить катушку зажигания правильно, а при необходимости и дедовским методом, в полевых условиях.

Мне нравится6Не нравится1

Что еще стоит почитать

Система зажигания бензиновых двигателей автомобиля

Система зажигания предназначена для поджигания топливовоздушной смеси в бензиновых и газовых двигателях внутреннего сгорания. Поджог осуществляется за счет электрического разряда между электродами свечи при подведении к ней напряжения в 18000 – 20000 Вольт.

Основные составные части системы зажигания (каждый из элементов описан подробно ниже):

• выключатель зажигания;
• катушка зажигания;
• прерыватель-распределитель;
• регуляторы опережения зажигания;
• свечи зажигания;
• провода, соединяющие данные элементы.

Система зажигания с распределителем

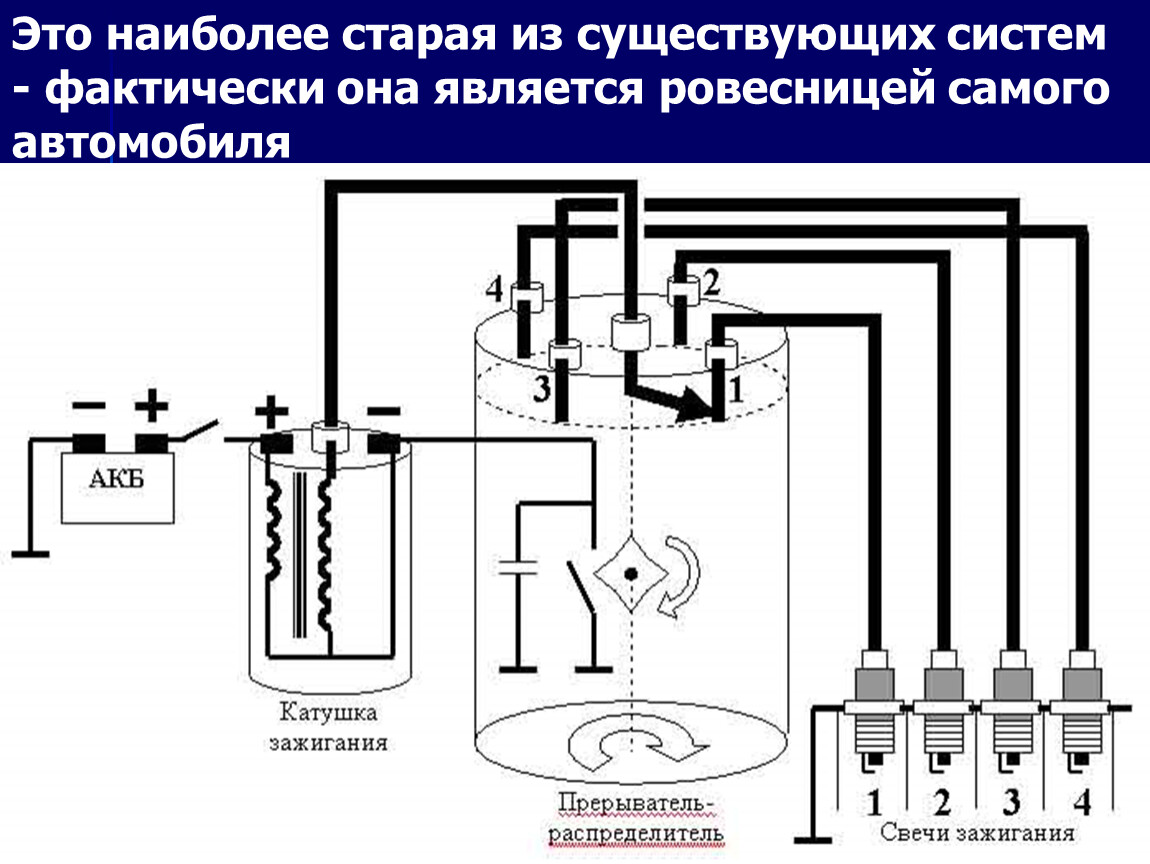

На рисунке 10.6 приведена типичная схема системы зажигания с распределителем.

Рисунок 10.6 Контактная система зажигания двигателя с распределителем.

 Выключатель зажигания

Выключатель зажигания собран в сборе с замком зажигания. Основная функция данного выключателя — запитывание потребителей электрическим током от источников питания. Система зажигания в целом — это тоже потребитель электротока. Как видно из схемы ниже, через выключатель от источника питания запитывается первичная обмотка катушки зажигания.

 Катушка зажигания

По сути, катушка зажигания — это трансформатор, который преобразует низкое напряжение от бортовых источников питания (12 В) в напряжение, достаточное для получения мощной искры между электродами свечи, необходимой для поджигания топливовоздушной смеси в цилиндре двигателя. Достаточное напряжение – это 20 – 30, а то и 60 тысяч вольт.

Для такого рода преобразования в корпусе катушки имеются две обмотки – первичная и вторичная, а также сердечник. Каждая обмотка имеет различное количество витков и сечение проводов.

Когда вы поворачиваете ключ и включаете зажигание от аккумуляторной батареи, электрический ток поступает на первичную обмотку и через контакты замыкается на «массу». При прохождении через первичную обмотку тока вокруг катушки создается электромагнитное поле. Как только контакты разомкнутся и течение тока через первичную катушку резко прекратится, во вторичной катушке возникнет необходимое напряжение и ток. И уже ток в 30 и более тысяч вольт от вторичной обмотки катушки зажигания потечет через распределитель к свече зажигания.

 Прерыватель-распределитель

Прерыватель-распределитель (в простонародии — «трамблер») предназначен для того, чтобы прерывать и распределять: прерывать — ток, текущий через первичную обмотку катушки зажигания, распределять – ток от вторичной катушки зажигания между свечами зажигания в той последовательности, которая предусмотрена порядком работы двигателя. В центр крышки распределителя подсоединен высоковольтный провод от вторичной обмотки катушки зажигания, а по периметру крышки расположены выводы, которые через высоковольтные провода соединены со свечами зажигания.

Прерыватель может быть контактным и бесконтактным. В контактном прерывателе разрыв цепи первичной обмотки катушки зажигания происходит за счет контактов, что очень ненадежно.

Примечание
Причина ненадежности контактов в том, что исчезающее магнитное поле пересекает витки не только вторичной, но и первичной обмотки, вследствие чего в ней возникает ток самоиндукции и напряжение около 250-300 вольт. Это приводит к искрению и обгоранию контактов, кроме того, замедляется прерывание тока в первичной обмотке, что приводит к уменьшению напряжения во вторичной обмотке. Конечно, это решается установкой конденсатора (обычно емкостью в 0,25 мкф). Однако все-таки имеет место такое явление, как эрозия – постепенное разрушение поверхности контактов, вследствие которого контакты прилегают неплотно и понижается напряжение, возникающее во вторичной обмотке катушки зажигания.

Чтобы исключить механическую составляющую прерывателя, вместо контактов установили специальное устройство, называемое датчиком Холла. Никаких контактов, только управляющие импульсы, которые контролируют работу катушки зажигания.

 Регуляторы опережения зажигания

Для того чтобы топливовоздушная смесь успела сгореть, пока поршень движется от верхней мертвой точки к нижней, ее необходимо поджигать немного раньше. Основным показателем момента зажигания является угол опережения зажигания, который говорит нам о том, за сколько градусов до ВМТ на такте сжатия возникнет пробой между электродами свечи.

В распределителях описанного выше типа изменение угла опережения зажигания осуществляется механическим путем — проворачиванием контактов относительно приводного вала в ту или иную сторону.

 Свечи зажигания

Элемент, благодаря которому в цилиндре поджигается топливовоздушная смесь, называется свечой зажигания. Устройство этого элемента простейшее (смотрите рисунок 10. 7): корпус с нарезанной резьбой и электродом (отрицательным, так как контактирует с «массой» — головкой блока цилиндров), изолятор, внутри которого проходит положительный электрод. К этому электроду с одной стороны через наконечник подсоединен высоковольтный провод системы зажигания. Положительный электрод расположен рядом с отрицательным электродом (воздушный зазор между ними составляет 0,8-1,2 мм — в зависимости от модели свечи). Когда от распределителя зажигания высоковольтный разряд по проводу подводится к положительному электроду, воздушный зазор пробивается, то есть возникает искра — довольно мощная, чтобы поджечь топливовоздушную смесь.

Рисунок 10.7 Свеча зажигания.

Микропроцессорная система зажигания

Как уже не раз было сказано, развитие автомобилестроения движется семимильными шагами и на смену системе зажигания с распределителем пришли микропроцессорные системы. В них нет каких-либо вращающихся и подвижных частей (смотрите рисунок 10.8), но есть катушки зажигания (все чаще — по катушке на каждый цилиндр), электронный блок управления (с интегрированным блоком зажигания) и коммутатор (если блок катушки зажигания один) или коммутаторы (если катушек зажигания несколько).

Рисунок 10.8 Система зажигания с микропроцессорным управлением.

В электронный блок управления стекаются данные от ряда датчиков, обрабатывая которые ЭБУ выдает управляющий сигнал на коммутатор (или коммутаторы), определяющий, в какой момент поджечь в цилиндре топливовоздушную смесь. Получение каждого искрового разряда производится по электронным сигналам с очень высокой точностью и без использования каких-либо подвижных частей. Во многих двигателях искра образуется не только во время такта сжатия (это значит, что каждая свеча генерирует искровой разряд каждый раз, когда поршень доходит до ВМТ). Содержание вредных компонентов в отработавших газах при этом несколько снижается.

Катушка зажигания

/ искровая катушка, что это такое?

Двигатель вашего автомобиля внезапно выходит из строя после некоторой работы в Хантингтон-Бич? У вашей машины когда-нибудь возникают проблемы с запуском? Он глохнет, пропускает зажигание, дает обратный сигнал или снижает расход топлива, чем раньше? Если вы заметили какие-либо или все эти симптомы, возможно, у вас неисправна катушка зажигания или блок катушек. Дизельные двигатели не нуждаются в системе зажигания, поскольку они зависят от сжатия для воспламенения топливовоздушной смеси.

Катушка зажигания, также известная как катушка зажигания, представляет собой индукционную катушку в системе зажигания вашего автомобиля, которая преобразует низкое напряжение аккумулятора в тысячи вольт, которые необходимы для создания электрической искры в свечах зажигания для воспламенения топлива.Катушки зажигания могут иметь либо внутренний резистор, либо внешний резистор, либо провод резистора, который служит для ограничения тока, протекающего в катушку от автомобильного аккумулятора. У них также есть еще один высоковольтный провод, который идет от катушки зажигания к распределителю, и провода от распределителя к каждой из свечей зажигания, называемые проводами свечи зажигания или выводами высокого напряжения. В большинстве систем катушек зажигания сегодня используется силовой транзистор для подачи импульсов на катушку зажигания.

Современные автомобили могут использовать одну катушку зажигания для каждого цилиндра или пары цилиндров и не требуют распределителя. Если в вашем автомобиле есть отдельные катушки для каждого цилиндра или пары цилиндров, все они могут содержаться внутри одного литого блока с несколькими клеммами высокого напряжения, который обычно называют пакетом катушек. Дистрибьюторы стали реже распространяться в конце 1980-х годов. В современных системах зажигания зажигание управляется электроникой.

В большинстве автомобилей неисправность катушки зажигания или блока катушек также вызывает загорание контрольной лампы двигателя. Это происходит либо из-за того, что компьютер вашего автомобиля обнаруживает пропуски зажигания, либо из-за проблемы с сигналом или цепью катушки зажигания, например, когда катушка замыкается или перегорает.Однако имейте в виду, что индикатор проверки двигателя может быть вызван множеством других проблем, поэтому настоятельно рекомендуется, чтобы коды неисправностей компьютера считывал профессионал.

Современные катушки зажигания намного меньше по размеру, потому что от каждой из них требуется только одна или две свечи зажигания. Их можно установить дистанционно или непосредственно на свечу зажигания — это называется катушка на свече или прямое зажигание. Симптомы неисправности блока катушек такие же, как и у неисправной катушки зажигания — пропуски зажигания, грубый холостой ход, затрудненный запуск, более высокий расход топлива, потеря мощности или даже остановка двигателя.Более высокий расход топлива связан с тем, что вашему автомобилю необходимо использовать больше топлива, чтобы восполнить недостаток мощности. Продолжение вождения автомобиля с сильным пропуском зажигания может привести к более серьезным и дорогостоящим повреждениям, поэтому, если вы заметили проблему, вам следует как можно скорее устранить ее.

Если вы заметили какой-либо из этих симптомов и подозреваете, что ваша катушка зажигания вышла из строя, позвоните нашим сертифицированным механикам ASE сегодня. ExperTec Automotive, автомастерские номер один в Хантингтон-Бич и Коста-Меса!

17 апреля 2020 г.

7 признаков того, что у вашего автомобиля проблемы с катушкой зажигания

Вы замечали, что ваша машина не заводится по утрам? Или, может быть, когда вы выходите на открытую дорогу, у вас не такой уровень ворчания и силы, как обычно? Одним из потенциальных виновников может быть ваша катушка зажигания, которая помогает превратить выход низкого напряжения вашей батареи в маленькие сине-белые искры, которые они используют для воспламенения топливовоздушной смеси в двигателе.

Какие контрольные признаки могут указывать на неисправность катушки зажигания, давая вам возможность добраться до механика и избежать поломки на открытой дороге?

Как работает катушка зажигания?

Катушка зажигания функционирует как часть вашей системы зажигания, наряду с аккумуляторной батареей переключателя, генератором, свечами зажигания и распределителем зажигания. Как своего рода обратная система для адаптеров, которые вы можете использовать в доме (преобразование высокого напряжения в низкое), катушка увеличивает заряд 12 В от вашей батареи до колоссального заряда от 20 кВ до 40 кВ, чтобы зажечь бензин.

Откройте катушку зажигания, и вы обнаружите две обмотки вокруг железного сердечника, часто погруженного в масло для охлаждения детали. Когда на катушку подается питание, внешняя катушка заполняется зарядом, создавая магнитное поле. Затем он отключается, коллапсирует поле и отправляет заряд в более плотно намотанную внутреннюю катушку, которая впоследствии преобразует заряд в сверхвысокие напряжения, необходимые для создания искр, необходимых для воспламенения топлива в поршнях.

Признаки неисправности катушки зажигания

Помните о следующих проблемах.Каждый из них может указывать на то, что у вас проблемы с катушкой зажигания. А если одновременно возникает несколько проблем, это поможет вам сузить причину, но это также показатель, к которому вам нужно незамедлительно привлечь профессионалов.

Остановка зажигания и пропуски зажигания

Когда катушка зажигания выходит из строя или возникают проблемы, это часто приводит к пропускам зажигания в поршнях или просто к отсутствию зажигания, поскольку заряд не доставляется для воспламенения бензина.Если вы замечаете странные шумы, сопровождаемые плохой реакцией двигателя, приводящей к рывкам или вибрации на холостом ходу, это могут быть контрольные признаки того, что катушка зажигания выходит из строя. В худшем случае это может привести к тому, что автомобиль полностью остановится и заглохнет, когда вы нажмете ногу на газ.

Не могу завести автомобиль

Если в вашем автомобиле только одна катушка зажигания, это может помешать запуску автомобиля. Если аккумулятор заряжен должным образом и все, что вы слышите, когда пытаетесь повернуть ключ или нажимать кнопку, — это щелкающий звук, то это может быть проблемная катушка зажигания.Если свечи зажигания не получают необходимого заряда — двигатель не запустится должным образом.

Мень меньше до галлона

Если ваш двигатель не сжигает топливо должным образом, ему потребуется больше топлива для выполнения того же объема работы, что приведет к снижению топливной эффективности. Кроме того, когда ваша катушка зажигания выходит из строя, это также может создать несоответствие в датчике кислорода, посылая в двигатель больше топлива, чем фактически требуется. Имейте в виду, что пропускание этого неизрасходованного топлива через ваш двигатель также невероятно плохо для связанных систем и может привести к повреждению каталитического нейтрализатора, замена которого часто является очень дорогой частью.

Контрольная лампа двигателя горит на приборной панели

Хотя контрольная лампа двигателя может предупредить вас о ряде различных проблемных ситуаций — одной из них может быть неисправная или сломанная катушка зажигания. В такой ситуации у вас есть несколько вариантов. Либо обратитесь к механику, который может выполнить проверку OBD-II , либо возьмите сканер, чтобы вы могли проверить коды самостоятельно. Коды от P0300 до P0312 указывают на пропуски зажигания, которые могут быть результатом проблемы с катушкой зажигания, в то время как коды P0350 до P0362 зарезервированы во всех системах для обозначения проблем с катушкой зажигания.

Обратное зажигание

Как мы уже упоминали в отношении проблемы экономии топлива, неисправная катушка зажигания часто приводит к попаданию неизрасходованного топлива в выхлопную систему. Когда это топливо вступает в контакт с горячим металлом выхлопной системы или каталитического нейтрализатора, оно может мгновенно воспламениться и взорваться, создавая обратный огонь — громкий звук, доносящийся из задней части автомобиля. Независимо от того, вызвано ли это проблемой катушки зажигания, вы всегда должны исследовать проблему.

Утечка масла

Огромный ток и заряд, преобразующиеся внутри катушки зажигания, приводят к рассеиванию тепла. Когда деталь работает нормально, масло обычно помогает избавиться от этой тепловой энергии. Однако, если катушка сломана, это может привести к перегреву, что в конечном итоге приведет к растрескиванию корпуса, и масло начнет вытекать из детали.

Плохие свечи зажигания

Если вы обнаружите, что ваши свечи зажигания неисправны или изношены, то они часто могут потреблять больше заряда, чем обычно ожидается от двигателя. Часто это может привести к чрезмерной нагрузке на катушку зажигания, что со временем приведет к ее повреждению.Если вы обнаружите, что у вас проблемы со свечой зажигания, определенно стоит одновременно проверить катушку зажигания.

Как избежать неисправности катушки

Примите следующие меры, чтобы ваша катушка работала должным образом и эффективно:

• Регулярная проверка свечей зажигания — как мы уже упоминали, неисправные свечи зажигания могут вызвать чрезмерный слив в катушке, что приведет к его преждевременной деградации. Держите вилки в исправном состоянии, чтобы этого не произошло.

• Осмотрите кожух змеевика — чтобы убедиться в отсутствии утечек масла, и обратите особое внимание на провода, соединяющие змеевик с электрической системой. Они часто могут быть ранними признаками проблем, так как они будут выглядеть поджаренными, если возникла текущая проблема с утечкой.

• Регулярные сервисные проверки — обратите внимание на инструкции производителя, регулярно проводите техническое обслуживание, чтобы убедиться, что ваш автомобиль находится в хорошем рабочем состоянии.

И, наконец,

Как и все детали в вашем автомобиле, катушка зажигания со временем выйдет из строя. Огромное количество заряда и тока, которые постоянно накапливаются и разряжаются через деталь, берут свое, и замена становится неизбежной. Обладая небольшими знаниями в области механики, вы можете самостоятельно поменять деталь или обратиться в профессиональный гараж.

Как проверить катушку зажигания и зачем вам это нужно

Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Аккумулятор в традиционном автомобиле не может напрямую создавать искру двигателя. В конце концов, он рассчитан только на 12 вольт, поэтому ему нужна небольшая помощь для усиления сигнала на свечах зажигания. Для этого в системе зажигания автомобиля используются устройства, известные как катушки зажигания.

Катушки зажигания, как и свечи зажигания, необходимы для полноценного функционирования двигателя. Как и свечи зажигания, катушки зажигания могут медленно выходить из строя и выходить из строя в течение продолжительных периодов времени. С симптомами, похожими на симптомы неисправных свечей зажигания, неисправные катушки зажигания довольно легко диагностировать и решать.

За годы работы с гаражом редакторы The Drive преодолели всевозможные проблемы с искрами, и мы собрали некоторую информацию по ходу дела. Теперь мы здесь, чтобы передать вам эту информацию в нашем руководстве по тестированию катушек зажигания. Давайте начнем.

Что такое катушка зажигания?

Катушка зажигания — это трансформатор электромагнитного индукционного типа, который преобразует низкое электрическое напряжение от батареи в высокое напряжение, подаваемое на свечу зажигания, которая затем вызывает искру и воспламеняет смесь воздуха и топлива внутри камеры сгорания двигателя.

Типы катушек зажигания

Не все катушки одинаковы. Узнайте, что их отличает ниже.

Распределительные катушки зажигания

Распределительные катушки зажигания, скорее всего, будут использоваться на старых автомобилях, так как это старая технология. В этих установках катушка зажигания посылает ток к распределителю, у которого есть провода свечей зажигания, которые соединяются со свечами зажигания.

Блок катушек зажигания (комплект катушек зажигания)

В некоторых автомобилях все катушки зажигания собраны вместе в одном пакете или коробке с выходами для каждого цилиндра.Кабели зажигания подключаются от блока к свечам зажигания.

Катушки для карандашей / Катушки для карандашей

Из-за уменьшения размеров двигателей и постоянного стремления сделать все более компактными, была изобретена катушка для карандашей. В этих приложениях катушка встроена в вилку и в отдельную трубку, чтобы создать компактную вилку. Они не требуют кабелей зажигания.

Верхние катушки свечи / Coil-On-Plug

Эти типы катушек расположены по отдельности непосредственно на верхней части кожуха, который соединяется со свечой зажигания.

Направляющие катушки зажигания

Рейка катушки зажигания — это именно то, на что это похоже, набор катушек зажигания, соединенных одной линейной направляющей.

Общие симптомы неисправности катушки зажигания

Вы узнаете, есть ли у вас неисправная катушка зажигания. Вот как.

Коды проверки двигателя

Проблемы с искрой и зажиганием, скорее всего, будут вызывать код, который сигнализирует о включении лампы проверки двигателя.

Пропуски зажигания

Если искра слабая, неправильно рассчитана по времени или не работает вообще, это может привести к пропуску зажигания.

Неровный холостой ход

Одним из контрольных признаков неисправной катушки зажигания или неисправной свечи зажигания является трепетание или непостоянный холостой ход.

Автомобиль не заводится или грубо заводится

Автомобилю нужна искра для запуска. Если он не может получить стабильно сильную искру, запустить его будет непросто.

Основы тестирования катушки зажигания

Расчетное время: От 30 минут до 1 часа

Уровень квалификации : Начинающий

Система автомобиля : Двигатель

Безопасность

Работа на вашем Автомобиль может быть опасным и грязным, поэтому вот что вам нужно, чтобы не умереть, не выколоть глаз или не потерять палец в процессе.

Все, что вам нужно для проверки катушки зажигания

Подготовьтесь к работе, убедившись, что у вас есть эти инструменты.

Список инструментов

Расположение инструментов и оборудования так, чтобы все было легко доступно, сэкономит драгоценные минуты, ожидая, пока ваш подручный щеголеватый ребенок или четвероногий помощник принесет вам наждачную бумагу или паяльную лампу. ( Для этой работы вам не понадобится паяльная лампа. Не просите ребенка давать вам паяльную лампу — Ред. )

Вам также понадобится плоское рабочее место, например, пол гаража, подъездная дорожка или улица. стоянка.Проверьте свои местные законы, чтобы убедиться, что вы не нарушаете какие-либо правила при движении по улице, потому что мы не уберем вас от звонка.

Вот как диагностировать и протестировать катушку зажигания

Давайте сделаем это!

1. Припаркуйте автомобиль на ровной поверхности, выключите автомобиль и дайте ему остыть.
2. Используйте сканер OBD II, чтобы определить цилиндр с проблемой.
3. Снять катушку зажигания.
4. Пока вы здесь, рекомендуется проверить свечи зажигания на предмет повреждений и, если они достаточно длинные, заменить их.
5. Осмотрите корпус на предмет трещин, отверстий и других повреждений. Они могут быть источником ваших проблем.
6. С помощью искрового тестера проверьте катушку зажигания.
   • Вставьте тестер в катушку.
   • Подсоедините провод заземления.
   • Вставить разъем катушки.
   • Отрегулируйте искровой промежуток до правильного размера.
   • Запустить двигатель.
   • Если есть искра — отлично, работает! Если нет искры, значит, катушка плохая.

Проверка с помощью мультиметра

Если у вас нет необходимых инструментов, указанных выше, вы также можете проверить катушки зажигания с помощью мультиметра.Проверьте сопротивление как в первичной, так и во вторичной цепях.

Получите справку о том, как проверить катушку зажигания от сертифицированного механика

Как и Drive любит вкладывать «себя» в себя, мы знаем, что не у всех есть подходящие инструменты, безопасные рабочее пространство, свободное время или уверенность в том, что вы сможете заняться капитальным ремонтом автомобиля. Иногда вам просто нужны качественные ремонтные работы, выполненные профессионалами. вы можете доверять , как и нашим партнерам, сертифицированным механикам Goodyear Tire & Service.

Часто задаваемые вопросы о катушках зажигания

У вас есть вопросы, У Drive есть ответы.

В. Так является ли свеча зажигания частью катушки зажигания?

А . Нет, свеча зажигания и катушка зажигания — это две отдельные части. Катушка зажигания подает высокое напряжение на свечу зажигания.

В. Да, но сколько стоит замена катушки зажигания?

А . Комплекты из 4-8 катушек зажигания могут стоить в среднем от 100 до 600 долларов.

В. Хорошо, а сколько вольт в катушке зажигания?

А . Катушка зажигания принимает ток от 12-вольтовой батареи и выдает в среднем 30-40 000 вольт.

Видео

Для более глубокого изучения науки, лежащей в основе катушек зажигания, посмотрите это видео из Национальной лаборатории сильного магнитного поля (MagLab), «самой большой и мощной магнитной лаборатории в мире», в Таллахасси , Флорида.

Признаки неисправной или неисправной катушки зажигания

Катушки зажигания — это компонент электронного управления двигателем, который является частью системы зажигания автомобиля.Катушка зажигания функционирует как индукционная катушка, которая преобразует 12 вольт транспортного средства в несколько тысяч, которые требуются для преодоления зазора свечи зажигания и воспламенения топливовоздушной смеси двигателя. Некоторые системы зажигания будут использовать одну катушку для подачи искры для всех цилиндров, однако в большинстве новых конструкций используется отдельная катушка для каждого цилиндра.

Поскольку катушка зажигания является компонентом, ответственным за генерирование искры двигателя, любые проблемы с ней могут быстро привести к снижению производительности двигателя.Обычно неисправная катушка зажигания вызывает несколько симптомов, которые предупреждают водителя о потенциальной проблеме.

1. Пропуски зажигания в двигателе, резкий холостой ход и потеря мощности

Один из наиболее распространенных симптомов, связанных с неисправной катушкой зажигания, — это проблемы с производительностью двигателя. Поскольку катушки зажигания являются одними из самых важных компонентов системы зажигания, проблема может привести к нарушению искры, что может быстро привести к проблемам с производительностью. Неисправные катушки могут вызвать пропуски зажигания, резкий холостой ход, потерю мощности и ускорения, а также сокращение расхода бензина.В некоторых случаях проблемы с производительностью могут даже привести к остановке автомобиля.

2. Загорается индикатор проверки двигателя.

Еще одним признаком потенциальной проблемы с катушками зажигания автомобиля является горящая лампа проверки двигателя. Неисправные катушки могут привести к проблемам с производительностью двигателя, в частности к пропускам зажигания, которые приведут к срабатыванию компьютера и загорится индикатор проверки двигателя. Индикатор проверки двигателя также будет выключен, если компьютер обнаружит проблему с сигналом или цепью катушки зажигания, например, когда катушка перегорела или закорочена.Горящий индикатор Check Engine может быть вызван широким спектром проблем, поэтому наличие компьютера (сканирование на наличие кодов неисправностей) [https://www.yourmechanic.com/services/check-engine-light-is-on-inspection] настоятельно рекомендуется.

3. Автомобиль не заводится

Неисправная катушка зажигания также может привести к невозможности запуска двигателя. Для автомобилей, которые используют одну катушку зажигания в качестве источника искры для всех цилиндров, неисправная катушка повлияет на работу всего двигателя. Если катушка полностью выйдет из строя, двигатель останется без искры, что приведет к отсутствию искры и невозможности запуска.

Проблемы с катушками зажигания обычно легко обнаружить, поскольку они вызывают симптомы, которые будут весьма заметны водителю. Если вы подозреваете, что катушки зажигания вашего автомобиля неисправны, обратитесь к профессиональному специалисту YourMechanic на осмотр автомобиля, чтобы определить необходимость замены каких-либо катушек.

Плохие свечи зажигания или катушка зажигания?

Все двигатели со временем теряют некоторую мощность, но регулярное техническое обслуживание помогает регулировать эту потерю.Однако, каким бы большим или маленьким ни был ваш двигатель, без топлива, воздуха и искры он не выдает никакой мощности. Засоренные топливные форсунки и воздушные фильтры создают проблемы для грузовиков, автомобилей и мотоциклов, а также могут вызвать поломку свечей зажигания. Но они не единственные потенциальные виновники отсутствия искр. Иногда проблема со свечой зажигания на самом деле связана с катушкой зажигания.

Как катушка зажигания работает со свечами зажигания? Арчи Стивенс держит новую платиновую свечу зажигания и более старую обычную свечу, которая была установлена ​​в VW Jetta Тукса Туркеля | Джек Милтон / Portland Press Herald через Getty Images

Хотя свечи зажигания и катушки зажигания не одно и то же, они обе являются частью зажигания автомобиля.Или, скорее, часть системы зажигания автомобиля с бензиновым двигателем. В дизельных двигателях нет свечей зажигания, потому что дизельное топливо воспламеняется от сжатия, а не от искры.

Системы зажигания развивались на протяжении десятилетий, объясняет Champion Auto Parts , но в целом они работают одинаково. Есть 2 части: первичное зажигание и вторичное зажигание. Первое вступает в игру, когда вы нажимаете кнопку пуска или поворачиваете ключ. Он замыкает цепь и передает питание от аккумулятора на катушку зажигания и обратно.Это вызывает образование магнитного поля в катушке зажигания.

В этот момент включается вторичная система зажигания. Как поясняет Advance Auto Parts , точный механизм зависит от того, есть ли у вас «обычная» система с распределителем, более современная система без распределителя или новейшая система с катушкой на выступе. Но в результате система зажигания ненадолго прерывает магнитное поле внутри катушки зажигания.

Катушка зажигания — это, по сути, трансформатор, основанный на проводе, — объясняет Хейнс .Самые простые из них состоят из 2 витков проволоки вокруг железного сердечника. Когда магнитное поле отключается, возникает электрический ток между внутренней и внешней катушками. Это увеличивает напряжение аккумулятора с 12 вольт до 50 000 вольт, как сообщает AutoZone , или даже больше.

Катушки зажигания Denso типа «катушка на свече» | Denso

Почему такое высокое напряжение? Потому что это то, что приводит в действие свечи зажигания. Без такого высокого напряжения ток не смог бы пройти через межэлектродный зазор свечи зажигания.Никакого скачка тока, никакой искры.

Признаки неисправности катушки зажигания и неисправной свечи зажигания

СВЯЗАННЫЙ: Я случайно перекрестил соединительные кабели, вот что случилось

Поскольку вашему двигателю нужны как свечи зажигания, так и катушки зажигания, в случае их отказа автомобиль, грузовик или мотоцикл перестанут работать. Но определить, в чем проблема, бывает непросто. Это потому, что, как объясняет Autoblog , у них есть несколько общих симптомов.

Например, Autoblog сообщает, что если ваш двигатель начинает пропускать зажигание, теряет мощность или грубо работает на холостом ходу, это может быть признаком неисправной свечи зажигания.Но эти признаки также могут указывать на неисправную катушку зажигания. Индикатор проверки двигателя также может указывать на то и другое, а также на трудности с запуском двигателя.

СВЯЗАННЫЙ: Есть ли проблемы с аккумулятором для гибридов Toyota RAV4 2019 и 2020 годов?

Раньше, если ваша машина не заводилась, это было признаком неисправности стартера или катушки зажигания. Это потому, что в ранних системах зажигания была только одна катушка зажигания, питающая все свечи зажигания через распределитель, сообщает Haynes .Однако более поздние модели DIS заменили распределитель на комплект катушек и несколько катушек, сообщает CarsDirect . А нынешний стандарт «катушка на свече» дает каждой свече зажигания свою собственную катушку зажигания, установленную сверху, поясняет NAPA .

Кроме того, если ваша катушка зажигания неисправна, это означает, что любая вилка, к которой она подключена, также перестает работать должным образом.

Можете починить самостоятельно?

Есть способы диагностики неисправной катушки зажигания, Привод сообщает, независимо от того, какая у вас система зажигания.

Самый простой способ — использовать специальные искровые тестеры или контрольные лампы, доступные как для дистрибьюторов, так и для современных катушек, отчеты Autofella и CarParts . Они прикрепляются непосредственно к проводке и указывают, когда по ней течет заряд.

СВЯЗАННЫЕ С: Какие инструменты вам нужны в вашем наборе инструментов для обслуживания?

Другой распространенный способ диагностировать проблему — подключить мультиметр и проверить сопротивление внутренней и внешней катушек.Если он выходит за пределы диапазона, указанного производителем, катушку зажигания необходимо заменить. Однако неисправные катушки могут пройти этот тест. Однако стоит отметить, что плохие свечи зажигания и провода свечей могут повредить катушки, а не только наоборот.

Еще один простой способ проверить катушку или свечу зажигания — это поменять местами детали. Поскольку вам, скорее всего, все равно придется заменить свечи зажигания, подключите подозрительную катушку зажигания к новой свече с новой проводкой.Если он по-прежнему не срабатывает, это катушка. Или просто отключите провода от каждого цилиндра по одному. Если частота вращения вашего двигателя на холостом ходу не меняется, катушка для этого цилиндра выходит из строя.

СВЯЗАННЫЙ: В чем разница между обслуживанием бензиновых и дизельных грузовиков?

К счастью, если в вашем автомобиле есть система «катушка на вилке», заменить катушки не сложнее, чем заменить сами свечи. Haynes сообщает, что более старые конструкции DIS могут потребовать снятия крышки двигателя, но обычно они удерживаются только несколькими винтами.Однако обратите внимание, какой провод свечи зажигания соединяется с какой катушкой, если у вас есть блок катушек. В противном случае вы нарушите угол опережения зажигания двигателя и создадите больше проблем.

Следите за обновлениями MotorBiscuit на нашей странице в Facebook.

Проблемы, симптомы и решения с катушкой зажигания Ли Джонс

Думаете, у вас неисправная катушка зажигания? В этом блоге мы рассмотрим типичные проблемы катушек зажигания, их симптомы и решения, чтобы вы могли быть уверены, что ваш автомобиль работает правильно.

Существует несколько возможных признаков неисправности катушки зажигания. Если ваш автомобиль испытывает какие-либо из перечисленных ниже проблем, у вас на руках может быть неисправная катушка зажигания:

• Пропуски зажигания в двигателе
• Неровный холостой ход
• Снижение мощности автомобиля, особенно при разгоне
• Низкая экономия топлива
• Затруднение при запуске двигателя
• Проверьте, горит ли индикатор двигателя
• Выхлопная труба
• Повышенные выбросы углеводородов
• Запах газа из выхлопа
• Утечки топлива

Что такое катушка зажигания?

Прежде чем мы более подробно рассмотрим возможные проблемы с катушкой зажигания, будет полезно узнать немного больше о том, что такое катушка зажигания и как она работает.

Катушка зажигания, иногда называемая искровой катушкой, помогает запустить двигатель автомобиля. Это важная часть системы зажигания.

Аккумулятор автомобиля имеет низкое напряжение (12 вольт), но для зажигания свечи зажигания необходимы тысячи вольт. Катушка зажигания, которая по сути представляет собой небольшой трансформатор, преобразует 12 вольт от автомобильного аккумулятора в необходимые тысячи вольт. Без энергии, обеспечиваемой катушкой зажигания, свеча зажигания не могла бы создать искру, необходимую для сгорания.Без сгорания ваша машина вообще не заведется!

В этом блоге мы будем говорить об одной катушке зажигания, но у большинства двигателей есть как минимум четыре катушки зажигания, иногда сгруппированные вместе в блок катушек. Если у вас возникнут проблемы с катушками зажигания вашего автомобиля, это может повлиять на его характеристики. Вот почему важно помнить о симптомах неисправности катушки зажигания, которые мы рассмотрим более подробно:

1. Проблемы с запуском двигателя

Проблемы с запуском двигателя вашего автомобиля могут указывать на проблему с катушкой зажигания.Как объяснялось выше, большинство современных двигателей имеют несколько катушек зажигания. Если у вас несколько неисправных катушек зажигания, у вас может быть неисправное зажигание и проблемы с запуском двигателя. Конечно, существует ряд различных проблем, которые могут затруднить запуск двигателя, поэтому одной проблемы с запуском двигателя недостаточно для подтверждения проблемы с катушкой зажигания.

2. Пропуски зажигания или остановка двигателя

Если ваш двигатель дает пропуски зажигания или глохнет на холостом ходу или когда вы внезапно останавливаетесь или ускоряетесь, проблема может быть в катушке зажигания.Пропуски зажигания — которые могут звучать как кашель или шипение, ощущаться как рывок или сильная вибрация — означает, что один из цилиндров двигателя работает неправильно.

Пропуски зажигания более вероятны, когда двигатель находится под нагрузкой, и они могут вызывать выбросы. Вот почему повышенные выбросы и запах выхлопных газов являются симптомами неисправной катушки зажигания. Как и при затрудненном запуске двигателя автомобиля, существует множество других проблем, которые могут вызвать пропуски зажигания, которые необходимо исключить, прежде чем вы сможете окончательно определить, что проблема связана с катушкой зажигания.

Неисправная катушка зажигания также может вызвать заглох автомобиля из-за нерегулярных искр, посылаемых свечой зажигания из-за неисправной катушки.

3. Низкая экономия топлива

Если вы заметили, что ваш автомобиль получает меньше пробега от полного бака, чем обычно, это может означать, что у вас неисправная катушка зажигания. Это происходит потому, что, когда ваши свечи зажигания не получают достаточной мощности (из-за неисправной катушки зажигания), система пытается компенсировать это путем впрыска большего количества топлива.Это также означает, что утечки топлива могут быть признаком неисправной катушки зажигания.

Низкая экономия топлива также может быть вызвана неисправным датчиком массового расхода воздуха или загрязненным фильтром двигателя, поэтому необходимо исключить и эти потенциальные проблемы.

4. Проверьте свет двигателя

Индикатор проверки двигателя указывает на то, что с двигателем что-то не так. Если вы едете с неисправной катушкой зажигания, индикатор двигателя загорится и загорится. Вы никогда не должны игнорировать индикатор проверки двигателя, но, как и в случае с другими симптомами, которые мы обсуждали, индикатор проверки двигателя может быть вызван множеством различных проблем с двигателем.

Самый простой способ понять, почему горит индикатор двигателя, — это выполнить проверку OBD-II (бортовая диагностика). Механик сможет провести за вас проверку OBD-II, или вы можете запустить свою собственную проверку OBD-II с помощью сканера OBD-II. Коды от P0300 до P0312 указывают на пропуски зажигания, а коды от P0350 до P0362 — на проблемы с катушкой зажигания.

Типы катушек зажигания

Существует множество различных типов катушек зажигания, о которых вы должны знать, пытаясь устранить проблему с катушками зажигания.Например, вот три разных типа катушек зажигания:

• Катушка на штекере (COP)
• Катушка рядом с вилкой (CNP)
• Змеевик на цилиндр (CPC)

Самая распространенная система с несколькими катушками — это Coil-On-Plug (COP). На каждый цилиндр приходится по одной катушке зажигания, каждая из которых подключена к свече зажигания. Если для COP не хватает места, возможно, из-за того, что свечи зажигания выступают из головки блока цилиндров, то у вас может быть установка CNP.В этом случае катушки будут прикрепляться к вилке с помощью коротких проводов вилки.

В зависимости от того, какая у вас система: COP или CNP, вам придется проверять наличие проблем с катушкой зажигания разными способами, о чем мы подробно расскажем в следующем разделе.

Как проверить катушку зажигания

Неправильная проверка катушки зажигания может быть опасной. Этот блог предназначен только для информационных целей. Если вы не знаете, как безопасно проверить катушку зажигания, вам следует обратиться за помощью к квалифицированному специалисту.

Как отмечалось в разделе «Проверка индикатора двигателя», вы можете проверить наличие проблем с катушкой зажигания, выполнив проверку OBD-II, для которой потребуется сканер OBD-II. Коды от P0300 до P0312 указывают на пропуски зажигания в двигателе, а коды от P0350 до P0362 — на проблемы с катушкой зажигания.

Для большинства других видов испытаний катушек зажигания вам придется взглянуть. Расположение катушки зажигания варьируется от автомобиля к автомобилю, поэтому проверьте руководство пользователя вашего автомобиля или воспользуйтесь поисковой системой, чтобы найти, где находится катушка зажигания вашего автомобиля.Опять же, примите соответствующие меры, чтобы не ударить себя электрическим током.

Обнаружив катушку зажигания, можно проверить наличие явных признаков повреждения. Самая простая часть — проверка проводки катушки зажигания. Если какой-либо из проводов поврежден или изношен, это может быть источником проблем с вашей катушкой зажигания. Вам также следует проверить жгут проводов и разъем катушки на наличие неисправностей, особенно изогнутых клеммных штырей и ослабленных соединений. Если вы по-прежнему не можете найти проблему, вы можете снять каждую катушку зажигания с двигателя и внимательно осмотреться на предмет повреждений.Жидкости могут повредить катушки зажигания, поэтому внимательно следите за признаками влажности.

Если у вас есть катушка зажигания CNP, вы можете провести еще один тест. Вы всегда должны использовать изолированные инструменты и носить толстые резиновые перчатки для такого рода испытаний.

1. Выключите двигатель автомобиля.
2. Снимите провод свечи зажигания.
3. Присоедините новую свечу зажигания к проводу свечи зажигания.
4. С помощью изолированных инструментов прижмите резьбовую часть свечи зажигания к какой-либо металлической части двигателя.
5. Используя соответствующие инструменты, снимите предохранитель с топливного насоса.
6. Провернуть двигатель.

После запуска двигателя проверьте наличие синих искр вдоль зазора свечи зажигания. Если вы видите синие искры, это доказывает, что ваша катушка зажигания работает правильно. Если вы не видите синих искр или оранжевых искр, это признак неисправности катушки зажигания. Когда вы закончите, верните детали на прежнее место.

Есть и другие тесты, которые вы можете провести на своей катушке зажигания в зависимости от ее типа и вашего уровня знаний.

Стоимость замены катушки зажигания

Если вы обнаружили проблему с катушкой зажигания, вы можете купить новую катушку зажигания в Интернете. Стоимость будет варьироваться в зависимости от марки и модели вашего автомобиля, но для более старых моделей катушки зажигания будут стоить около 50 фунтов стерлингов. В YMF Car Parts вы можете купить катушку зажигания Beckermann 3Y36K, подходящую для Ford Fiesta 2013 года, за 53 фунта стерлингов.

Хорошая новость заключается в том, что проблема с катушкой зажигания не является непосредственной проблемой безопасности, и ее ремонт не является слишком дорогим.Вы даже можете водить машину с неисправной катушкой зажигания, если вам нужно, хотя вы заметите, что автомобиль работает плохо. Если не устранить проблему с катушкой зажигания, она может повредить другие части автомобиля, особенно каталитический нейтрализатор, что может привести к более серьезным проблемам, если их не устранить.

На номер найдите запасные части для вашего автомобиля, просто введите свой регистрационный номер , и наша автоматическая онлайн-система сделает все остальное. Кроме того, приобретите комплекты для установки номерного знака автомобиля сегодня.

7 признаков неисправной катушки зажигания (и стоимость замены в 2021 г.)

Последнее обновление 7 сентября 2021 г.

В этой статье мы поговорим о катушке зажигания, чтобы вы знали ее основные функции, признаки неисправной катушки зажигания, как проверить, а также средняя стоимость замены.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает катушка зажигания

Катушки зажигания известны как компактные электрические трансформаторы.Их цель — взять низкий 12-вольтовый ток, который обычно присутствует в автомобильных аккумуляторах, и преобразовать его в гораздо более высокое напряжение, необходимое для воспламенения топлива и запуска двигателя.

Каждая свеча зажигания в автомобиле имеет свою катушку зажигания. Катушка либо физически соединена со свечой зажигания с помощью проводов, либо располагается поверх свечи зажигания без использования проводов.

Свече зажигания требуется от 15 000 до 20 000 вольт электричества, чтобы образовалась электрическая искра, способная воспламенить топливо.Если у вас нет мощных катушек зажигания, это приведет к низкому расходу топлива или пропускам зажигания в двигателе.

Важно отметить, что неисправная катушка зажигания также может быть связана с низким или ненормально высоким напряжением батареи. Это также вызовет ряд других проблем с автомобилем, и при замене его на новую батарею многие проблемы исчезнут.

Многие батареи в старых автомобилях могут просто выйти из строя с возрастом, и одним из признаков плохой батареи является то, что она не показывает как минимум 12.65 В при полной зарядке, вы знаете, что есть проблемы с аккумулятором.

Признаки неисправности катушки зажигания

Если автомобиль ведет себя периодически и создает проблемы для водителя при плавном движении, это может указывать на неисправность катушки зажигания этого автомобиля.

Признаки неисправности или слабости катушки зажигания могут различаться в зависимости от серьезности неисправности катушки зажигания. Вот некоторые из наиболее распространенных признаков неисправности катушки зажигания.

# 1 — Возгорание зажигания

Возгорание, вызванное вашим автомобилем, может указывать на симптомы отказа катушки зажигания на ранних стадиях.Возгорание автомобиля происходит, когда неиспользованное топливо в цилиндрах сгорания двигателя выходит через выхлопную трубу.

Если не устранить эту проблему, это может привести к дорогостоящему ремонту. Проблема с обратным зажиганием обычно может быть обнаружена по выбросу черного дыма через выхлопную трубу. Запах бензина в этом дыме также может указывать на неисправность катушки зажигания.

# 2 — Низкая экономия топлива

Еще одним признаком неисправности катушки зажигания является низкая экономия топлива.Если пробег вашего автомобиля заметно меньше, чем был раньше, это может означать, что произошла неисправность катушки зажигания.

# 3 — Пропуски зажигания в двигателе

Пропуски зажигания в двигателе будут видны в автомобиле, у которого вышли из строя катушки зажигания. Попытка запустить двигатель такого транспортного средства приведет к пропуску зажигания в двигателе, который звучит как кашель и шипение.

При движении на высоких скоростях в поведении автомобиля будут заметны рывки и плевки.Автомобиль с неисправной катушкой зажигания также будет вызывать вибрацию при движении на холостом ходу у знака остановки или светофора.

# 4 — Остановка автомобиля

Отказ катушки зажигания также может привести к остановке транспортного средства. Это может произойти из-за нерегулярных искр, посылаемых на свечи зажигания неисправной катушкой. Ваш автомобиль может полностью выключиться, когда его остановят, и вы, надеюсь, столкнетесь с проблемой его перезапуска.

# 5 — Рывки двигателя, резкий холостой ход, недостаточная мощность

Другой симптом — резкий холостой ход двигателя, рывки и колебания при ускорении.Во время движения будет казаться, что вашему автомобилю не хватает мощности.

# 6 — Контрольная лампа двигателя горит / код DTC

Часто на приборной панели загорается контрольная лампа двигателя. Чаще всего код двигателя P0351 (катушка зажигания — неисправность первичной / вторичной цепи) появляется при сканировании с помощью автомобильного диагностического прибора.

Сканирование кода ошибки, вероятно, самый простой способ устранить проблему с катушкой, поэтому, если вы видите этот индикатор двигателя, возьмите сканирующий инструмент или обратитесь в мастерскую для подтверждения.

# 7 — Двигатель с трудом запускается

Двигатель с трудом запускается — это симптом, который возникает, особенно если в вашем автомобиле используется одна катушка. Если катушка неисправна, это означает, что двигатель будет запускаться без искр внутри цилиндров.

Средняя стоимость замены катушки зажигания

Стоимость новой катушки зажигания зависит от марки и модели автомобиля. Некоторые катушки стоят всего 75 долларов, а другие — 300 долларов. Если вы сделаете замену профессионально, то затраты на рабочую силу составят от 50 до 100 долларов в час.

Таким образом, вы можете рассчитывать на то, что заплатите по крайней мере от 150 до 200 долларов, если вы отнесете свой автомобиль в автомастерскую и попросите их заменить вам катушку зажигания. Если вы решите обратиться в дилерский центр, рассчитывайте заплатить еще больше.

Читайте также: Средняя стоимость замены топливного фильтра

Как проверить катушку зажигания

Вот несколько советов по тестированию катушки зажигания в зависимости от того, являются ли они CNP (Coil-Near-Plug) или COP (Coil- На вилке).

Тип катушки CNP

• Чтобы проверить катушку зажигания, сначала выключите двигатель автомобиля и откройте капот.Снимите или вытащите из него провод свечи зажигания (если в вашей машине используются катушки CNP). Эти провода обычно начинаются от крышки распределителя и идут к свече зажигания. При работе с этими электрическими компонентами пользуйтесь резиновыми перчатками и изолированными инструментами, иначе вы можете сильно встряхнуться.
• Теперь прикрепите новую свечу зажигания к проводу свечи зажигания (новая или старая свеча зажигания для проверки искры в катушке). Используйте изолированные плоскогубцы, чтобы удерживать свечу зажигания на какой-либо металлической части двигателя так, чтобы резьбовая часть свечи касалась металла.
• Используйте инструмент для снятия предохранителя или плоскогубцы, чтобы снять предохранитель с топливного насоса, чтобы отключить его и подготовиться к запуску двигателя. Вам может понадобиться дополнительный человек, чтобы повернуть ключ в замке зажигания, потому что вы удерживаете свечу зажигания плоскогубцами.
• После запуска двигателя обратите внимание на синие искры, образующиеся вдоль зазора свечи зажигания. Если вы видите синие искры, ваша катушка зажигания исправна.
• Если вы не видите искр или видите оранжевые искры, это признак неисправности катушки зажигания.
• Когда вы закончите тест, отсоедините свечу зажигания, вставьте ее обратно в отверстие, снова подсоедините к ней провода свечи зажигания и вставьте обратно предохранитель топливного насоса.
