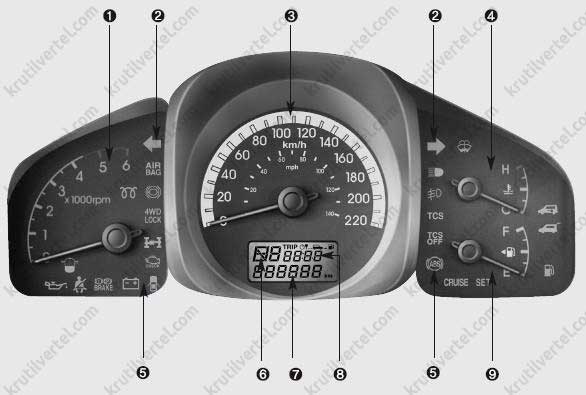

Спидометр

На спидометре отображается скорость транспортного средства в километрах в час (км/ч).

Тахометр

На тахометре отображается частота вращения коленчатого вала двигателя в оборотах в минуту (об/мин).

Тахометр используется для выбора оптимального режима переключения передач и предотвращения рывков и (или) резких бросков частоты вращения коленчатого вала.

Указатель температуры охлаждающей жидкости двигателя

Этот прибор показывает температуру охлаждающей жидкости двигателя, когда замок зажигания находится в положении «ON».

Указатель уровня топлива

Этот указатель отображает примерное количество горючего в топливном баке.

Указатель температуры наружного воздуха

Этот указатель отображает текущую температуру наружного воздуха в градусах Цельсия (°С) или Фаренгейта (°F).

Температура наружного воздуха на дисплее не изменяется немедленно, как на обычном термометре, чтобы не отвлекать внимание водителя.

Переключение между единицами измерения температуры (с °С на °F и наоборот) производится следующим образом:

— В режиме отображения пробега автомобиля на остатке топлива нажмите и удерживайте в течение 5 секунд или дольше кнопку «RESET» на рулевом колесе. Режим пользовательских настроек на комбинации приборов: единицы измерения температуры могут быть изменены в «Other Features» («Прочие функции») — «Temperature unit» («Единицы измерения температуры»),

— Автоматическая система управления климатической установкой: удерживая кнопку «OFF» вдавленной, нажать кнопку «AUTO» и удерживать ее не менее 3 секунд.

Переключение единиц измерения температуры осуществляется одновременно для комбинации приборов и климатической установки.

На одометре отображается полный пробег транспортного средства, который должен использоваться для определения срока очередного технического обслуживания.

Индикатор переключения коробки передач

Индикатор переключения автоматической коробки передач (при наличии)

Этот индикатор указывает выбранное положение рычага переключения передач.

— Парковка: «Р».

— Задний ход: «R».

— Нейтраль: «N».

— Движение: «D».

— Спортивный режим: «1», «2», «3», «4», «5», «6».

Индикатор переключения механической коробки передач (при наличии) или автоматической коробки передач в спортивном режиме (при наличии)

Этот индикатор указывает, выбором какой передачи будет обеспечена наилучшая экономичность.

— Переключение на более высокую передачу: ▲2, ▲3, ▲4, ▲5, ▲6.

— Переключение на более низкую передачу: ▼1, ▼2, ▼3, ▼4, ▼5.

Например:

▲3 : указывает, что желательно переключиться на третью передачу (в настоящее время включена вторая или первая передача).

▼3 : указывает на необходимость понижения передачи до третьей (при текущей четвертой, пятой или шестой передаче).

Если система работает неправильно, индикатор не отображается.

23

monolith.in.ua

Значки на панели Киа Рио (решено) — 1 ответ

Картинка становится интерактивной при наведении курсора мышки.

Тахометр — показывает частоту вращения коленвала, красным выделена зона, при которой появляется опасность повредить двигатель.

Спидометр — показывает скорость движения авто посредством электрического датчика, установленного в КПП.

«Желтая машинка» — сигнализатор иммобилайзера, загорается при включении зажигания и гаснет после запуска двигателя.

Если мигает или не загорается при включении зажигания -есть неисправность

«Красный руль» — сигнализатор неисправности гидроусилителя руля.

«Красный человечек с шаром» — сигнализатор неисправности системы SRS (подушек безопасности), загорается на несколько секунд при включении зажигания или неисправности подушек.

«ABS в кружочке» — сигнализатор антиблокировочной системы тормозов, загорается при включении зажигания, гаснет после пуска двигателя.

Постоянно горит, если неисправна АБС. Тормоза будут работать, но без этой системы.

Иконка «стекло с водой» — сигнализатор низкого уровня омывающей жидкости, загорается при включении зажигания, гаснет с запуском двигателя.

Если значок загорелся во время движения, значит жидкости в бачке почти не осталось

Измеритель топлива — показывает уровень топлива в баке, с приближением стрелки к Е возрастает потребность в дозаправке.

Следует избегать езды на резервном топливе, поскольку при низком уровне топлива в баке, в электробензонасос попадает воздух, что выводит его из строя.

«Красная бензоколонка» — сигнализатор расхода резервного топлива, указывает, что топлива осталось примерно на 50 км пути.

«Синяя фара» — сигнализатор включения дальнего света.

«Желтая фара» — сигнализатор включения противотуманных фар.

«Желтый фонарь» — сигнализатор включения заднего противотуманного фонаря.

«Зеленые лампочки» — сигнализатор включения габаритных огней.

«Красный человечек с линией» — сигнализатор непристегнутого ремня безопасности водителя или переднего пассажира, загорается при включении зажигания, гаснет с пристегиванием ремней.

«Зеленые стрелочки» — сигнализаторы включения сигналов поворота, мигают синхронно с лампами.

Учащенное мигание указывает на сгоревшую лампу поворотника, если значок не горит при включении поворота, значит повреждена проводка.

Дисплей — показывает пробег, средний расход топлива, среднюю скорость, время в пути и другую информацию.

«Градусник» — сигнализатор температуры охлаждающей жидкости, горит синим при включении зажигания и до прогрева ОЖ до 40-50 градусов.

Значок ОЖ горит красным при температуре выше 120 градусов, в таком случае следует сразу же остановить авто, дать двигателю остыть, устранить причину перегрева. Ездить на перегретом двигателе нельзя!

«Красная масленка» — сигнализатор низкого давления масла в двигателе, загорается при включении зажигания, должна гаснуть при запуске двигателя.

Если индикатор не гаснет, следует проверить уровень масла в двигателе с помощью щупа.

«Р/! в кружочке» — эти символы и надпись BRAKE сигнализируют о включении ручного тормоза или неисправности тормозной системы.

Иконка «двигатель» — сигнализатор неисправности системы двигателя, загорается при включении зажигания, гаснет при запуске двигателя.

Если иконка двигателя или так называемый «чек энджин» горит при работающем двигателе, мотор следует заглушить, поскольку система перевела его работу в аварийный режим, в котором он может работать примерно в нормальных условиях. Но долго ездить в этом режиме нельзя, это увеличивает расход топлива, ухудшает характеристики и провоцирует более серьезную неисправность.

«Красная машинка» — сигнализатор незакрытых дверей или крышки багажника, гаснет после закрытия.

«Красный аккумулятор» — сигнализатор разрядка АКБ, загорается при включении зажигания, должен погаснуть с запуском двигателя.

Если индикатор горит при работающем двигателе, это говорит о том, что аккумулятор не получает заряд от генератора.

etlib.ru

Ошибки Kia Rio — Автогностика

Полный обзор краш-тестов Киа Рио 2011-2015

23.10.2015

Содержание

Приборная панель на Киа Рио. Какая она? Из чего состоит? Что отображает? Для чего нужна? Какие нужны запчасти Киа Рио для приборной панели? Поговорим об этом.

Что такое приборная панель

Приборная панель — общее обозначение группы приборов, совмещённых в одной конструкции посредством «колодцев», призванных наиболее полным образом отображать текущее состояние различных систем автомобиля: контрольно-измерительных приборов, ламп сигнальных датчиков и органов управления.

Разновидности приборных панелей на Kia Rio

Различают два основных типа:

• Обычная приборная панель.
• Панель приборов Supervision.

Существуют так же нестандартные тюнингованные конструкции от сторонних производителей, но, их обзор, это тема для отдельной статьи.

Как правило, стандартная панель устанавливается на базовые комплектации Kia Rio, в то время как модель Supervision предназначена для версий «Премиум» и «Престиж».

Давайте подробнее остановимся на общих характеристиках и различиях.

Описанные ниже панели относятся к Рио 2014-2015 гг, однако, аналогичные установлены и в модельном ряду более ранних годов производства. Значки и индикаторы так же идентичны.

Простая панель приборов для Киа Рио

Тахометр

В «обязанности» этого прибора входит указание приблизительной скорости вращения коленчатого вала мотора. x1000rpm — цифра означает множитель, а сокращение «rpm» — обороты в минуту.

Показания тахометра позволяют оптимальным образом подбирать моменты для переключения передач, а так же, избегать работы двигателя на повышенных оборотах. Нельзя доводить количество оборотов, соответствующих красной зоне — это может привести к поломке.

Стоит отметить, что стрелка циферблата может отклоняться от нуля при выключенном движке, с находящимся в положении ACC/ON ключе зажигания.

Спидометр

Всё просто. Скорость передвижения транспортного средства, указанная в метрической системе (км/ч).

Указатель уровня топлива

Из названия становится ясно, что данный датчик показывает оставшийся уровень горючего в баке. Помимо этого, здесь присутствует лампа, сигнализирующая о низком уровне бензина.

При движении по уклонам и неровной поверхности, датчик может отклоняться от реальных значений, а лампа загореться раньше времени.

Не рекомендуется осуществлять вождение при крайне низких показателях уровня бензина — это может привести к повреждению каталитического нейтрализатора, в связи с пропусканием воспламенения в цилиндрах двигателя.

ЖК-дисплей

Дисплей отображает данные, обрабатываемые бортовым компьютером (при наличии). Отображение начинается при установке ключа в положение ON.

При отключении аккумулятора, вся информация, кроме показаний одометра, обнуляется.

Режимы отображения информации дисплея

• Одометр — общий пробег.

• Одометр поездки — пройденное расстояние после обнуления предыдущих показаний. Обнуление можно произвести удержанием более 1 секунды кнопки RESET или TRIP при включённом одометре поездки. Для простой панели приборов доступны цифры в диапазоне от 0 до 999,9 км.

• Запас хода — показатель, уведомляющий о примерном расстоянии, которое автомобиль сможет проехать при текущем остатке бензина и рассчитанном потреблении топлива мотором. Пустая строка «—» означает, что по оценочным данным, осталось менее 50 км. Рабочий диапазон датчика от 0 до 999,9 км.

• Средняя скорость — указывается средняя скорость движения с момента предыдущего обнуления. Учёт скорости идёт в любых обстоятельствах при включённом двигателе, даже, если автомобиль обездвижен. Как и в случае с одометром поездки, сброс показателей осуществляется удержанием кнопки TRIP/RESET более секунды при включённом отображении средней скорости.

• Средний расход топлива — усреднённый показатель, рассчитываемый на основе значений общего расхода бензина и пройденного пути. Процесс обнуления аналогичен предыдущим. Могут не учитываться заправки, объёмом менее 6 литров.

• Текущий расход топлива — для обычной приборной панели показания рассчитываются через каждые 2 секунды. Расчёт происходит путём сопоставления пройденного километража и объёма впрыскиваемой жидкости.

• Время в пути — подсчёт общего времени, проведённого в пути, стартующее при включении двигателя, вне зависимости от того, едет машина, или стоит на месте. Диапазон от 00:00 до 99:59. Обнуление стандартно с методами, описанными выше.

• Экономичный режим (ECO) — включение и отключение режима осуществляется удержанием кнопки TRIP более 1 секунды. Простое нажатие кнопки переводит дисплей к отображению режима одометра поездки.

• Наружная температура — в рабочем диапазоне от −40^оС до +80^оС показана температура снаружи.

Контрольные и индикаторные лампы

На этом этапе остановимся подробнее.

Значки на приборной панели Киа Рио (таблица)

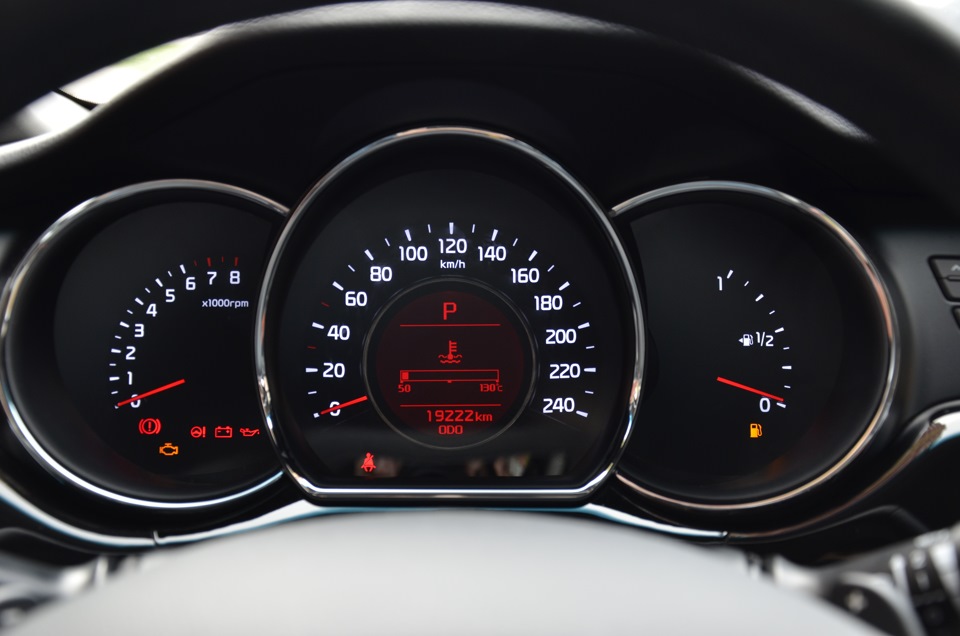

Панель приборов Supervision

Отличия Supervision от обычной

К основным отличительным особенностям панели Supervision можно отнести видоизменённый русифицированный цифровой дисплей, стильную отделку и окантовку элементов, усовершенствованную подсветку и набор дополнительных настроек, например, регулировку яркости подсвечивания дисплеев.

Говоря о вышеперечисленных указателях, индикаторах и датчиках, стоит отметить, что все они имеются в наличие и в панели Supervision, однако, компоновка «колодцев» более информативна, а некоторые выводимые на дисплей показатели рассчитываются с повышенной точностью.

В правом колодце, помимо циферблата остатка топлива, присутствует указатель температуры охлаждающей жидкости двигателя при включённом зажигании. Перемещение стрелки к термальному обозначению «H» сигнализирует о начале перегрева двигателя. Игнорирование этого параметра может привести к поломке.

Диапазон одометра поездки ограничен цифрой 9999,9 км, вместо 999,9.

Расчёты текущего расхода горючего осуществляются с куда большей скоростью — раз в 0,2 секунды.

Панель приборов Supervision для Kia Rio 2015-16

Как известно, многие бренды проводят рестайлинги своих моделей. Не отстаёт и корейский концерн Киа.

Большая часть изменений произошла с другими частями Рио, «колодцев» приборной панели же коснулись не многие. Кардинальных вообще нет. Пожалуй, стоит отметить лишь ЖК-дисплей — теперь полностью круглый. Немного видоизменен и метод подсветки.

Видео панели Supervision на Kia Rio

Вывод

Приборную панель Supervision можно смело назвать более чем удачным решением. Её стиль агрессивнее и спортивнее «младшей сестры», показатели приборов точнее, а правый циферблат информативнее. Панель имеет несколько параметров регулировки, а правильно подобранная подсветка не режет глаз в тёмное время суток.

Вердикт — достойная и рекомендуемая замена.

avtognostika.ru

Значки на панели Киа Рио — Описание всех значков и сигналов на панели приборов с обозначениями

СОДЕРЖАНИЕ

Введение

Сконструированная триста лет назад и будучи простой и надёжной, как крестьянская телега, «самоходная повозка» ныне, пройдя путь инженерных усовершенствований, превратилась в стильный и современный автомобиль.

Сейчас конструкция автомобиля превратилась в сложнейшую квинтэссенцию самых передовых технологических, конструкторских и дизайнерских достижений человечества. Управляет этим технологическим чудом и помогает водителю следить за дорожной обстановкой большое количество электронного оборудования, установленного «на борту» автокара.

Антиблокировочная система колёс, схема электронного распределения тормозных усилий, программа динамической стабилизации и курсовой устойчивости — вот лишь небольшой список вспомогательного оборудования, которым сейчас оснащаются автотранспортные средства. Мощнейший бортовой компьютер, управляющий всем этим многообразным оборудованием, выводит в полном объёме информацию о состоянии всех этих ABS, ESP, EBD и многих других важных установок, которые для раннего обнаружения технических проблем постоянно находятся в состоянии самотестирования, на рабочую панель автомобиля.

Это ведёт к заметному возрастанию количества информации в виде обозначений значков на панели приборов и сродни сильной «информационной атаке» на «бедного» водителя. Ему всё труднее разобраться в графических пиктограммах, количество которых на современном авто может достигать более полусотни. Запоминать их в полном объёме нет времени, да и это практически непосильная задача, а мануал по родной машине не всегда находится рядом.

Тем не менее следует знать обозначения значков на автомобильной панели приборов, так как они несут в себе массу важной информации, не только повышающей общую безопасность управления, но и вовремя предупреждающей о наличии каких-либо поломок в автомашине.

Общая цветовая гамма информационных символов

Большинство графических обозначений выдержаны в единой стандартизированной цветовой палитре.

• зелёный цвет — информирует водителя, что подконтрольные им устройства функционируют в штатном режиме;
• красный цвет — используется для экстренных и важных сообщений о наличии каких-либо серьёзных технических проблем;
• жёлтый (или оранжевый) цвет — предупреждает, что определённый узел или агрегат автомашины требует обратить на себя внимание, так как присутствуют нерешённые (некритичные) технические проблемы;
• синий цвет — используется для сообщений о штатном режиме определённых систем.

Краткая сводка по наиболее распространённым пиктограммам

Предупредительные индикаторы автомобиля

Этот значок призван индицировать не только серьёзные неполадки тормозной системы, типа заниженного уровня тормозной жидкости, но и показывать штатное состояние — включенный стояночный тормоз.

Эти пиктограммы могут сообщать как о повышенной (красный цвет), так и о пониженной (синий) температуре работающего двигателя. Требуют неотлагательно произвести остановку машины и выключение мотора. Следует обратиться в автомастерскую для проведения диагностики.

Значок может информировать как о падении давления в системе смазки двигателя, так и о снизившемся уровне масла.

Сигнализируют о заниженном уровне масла в двигателе — требуется доливка.

Пиктограмма схемы зарядки аккумуляторной батареи — оповещает о снижении напряжения бортовой сети. Кроме того, этот значок может означать пропадание заряда на аккумуляторе или перебои в работе электрического генератора.

Индикаторы и аварийные пиктограммы систем безопасности

Большинство этих индикаторов отображаются красным цветом и требуют пристального контроля со стороны водителя.

Предупредительная пиктограмма при возникновении нештатной ситуации. Предназначена для привлечения внимания к дополнительной текстовой информации на дисплее панели приборов. Часто используется для текущих подсказок типа «не забудьте прикрыть двери».

Отказ в электронной схеме стабилизации управления. Следует с предосторожностями ехать к ближайшему автосервису.

Сигнал возникновения технических проблем в системе пассивной безопасности (фронтальные подушки безопасности). Отображается также в случае возникновения неисправности в работе преднатяжителя ремней безопасности. Во избежание непредвиденном срабатывании подушек следует проверить техническое состояние этого узла в автомастерской.

Индикаторы деактивации фронтальной подушки пассивной безопасности на пассажирском кресле.

Пиктограмма информирует о подушке безопасности пассажира, деактивирующейся в случае посадки на это место взрослого человека.

Этот значок информирует об отказе в работе боковых подушек безопасности, срабатывающих в случае опрокидывания автомашины.

Предупреждающий значок о сбое схемы предаварийного торможения.

Сигнализаторы противоугонной установки или активации штатного иммобилайзера.

Пиктограмма возникновения неисправности в работе автоматической коробки передач.

Сигнал сбоя в работе противоугонной системы.

Символ неправильной работы трансмиссионного агрегата на спортивных моделях автомобилей.

Пиктограмма, информирующая о возникновении неполадок в электроусилителе или гидроусилителе руля.

Стояночный тормоз приведён в рабочее состояние.

Появление этой пиктограммы извещает водителя о снижении объёма тормозной жидкости.

Отключение антиблокировочной системы (АБС), при целенаправленном выводе этой установки также появляется изображение этого значка.

Пиктограмма целесообразности проверки правильности функционирования и степени отработки колодок тормозного механизма.

Символ сбоя в работе электронного регулирования и распределения тормозных усилий.

Индикация поломки электростояночного тормоза.

Оповещает о блокировке переключателя автоматической коробки передач и для его разблокировки требуется надавить на педаль тормоза.

Индикатор программы мониторинга давления в шинах. Возможна отдельная индикация как сильного, так и незначительного перепада давления.

Пиктограмма какого-либо сбоя в работе моторного узла и одной из его многочисленных подсистем – Check Engine.

Индикатор пониженной мощности силового агрегата.

Пиктограмма неправильной работы трансмиссии или схемы впрыска топлива.

Графические значки, обозначающие фиксирующий держатель горловины бензобака.

Символ, отвечающий за информационную подсказку.

Индикатор руководства по эксплуатации автомобиля. Предупреждает водителя, что его дальнейшие действия должны соотноситься с рекомендациями, изложенными в этом мануале.

Значок, говорящий о повышении температуры в работе катализатора. Изогнутые линии предупреждают о его критическом перегреве.

Графические символы, оповещающие, что объём охлаждающей жидкости заметно понизился, а схема охлаждения силового агрегата может выйти за границы штатного режима.

Сбой в сигнальных цепях управления электронной педалью газа модуля дроссельной заслонки.

Пиктограммы призваны напоминать автовладельцу о прохождении планового техосмотра, также может напоминать о замене масла.

Значок, информирующий о засоре воздушного фильтра.

Индикатор оповещает водителя, что движение машины начато при нерабочем положении ремня безопасности.

Сигнал о том, что пассажиры на задних сидениях при начале движения остаются не пристёгнутыми.

Сбой в работе электрической схемы автоматической трансмиссии. Настоятельная рекомендация остановить движение.

Неисправность в автоматической коробке передач.

АКПП заблокировано.

Пониженный уровень масла в автоматической коробке передач.

Индикация работы в режиме программы «Старт-Стоп». При заглушённом двигателе индикатор окрашивается зелёным цветом, при неисправном — жёлтым.

Пиктограмма неисправности датчика кислорода системы отработки выхлопных газов. Возможно, необходимы регламентные работы по замене лямбда-зонда.

Деактивация системы слежения.

Выход из строя приборов ночного видения (в автомобилях премиум-класса).

Значок режима повышенной передачи (овердрайв).

Индикаторы и символы систем управления и стабилизации

Пиктограммы потенциальных состояний антипробуксовочной системы. Штатному режиму работы соответствует зелёный цвет индикаторов, а жёлтый оповещает о неисправности этой схемы или о её блокировке.

Пиктограммы различных состояний устройств помощи при подъёме или спуске с горы, оборудования удержания фиксированной скорости и помощи при трогании с места.

Графическое изображение режима поворота для полноприводных машин при условии подключения в работу датчика поворота колеса.

Активирован вспомогательный режим при выполнении экстренного торможения.

Пиктограмма оповещает о возникновении неопределённости в электронной схеме управления кинетической стабилизацией подвески.

Отключена программа адаптивной подсказки при экстренном торможении.

Индикаторы и символы систем обеспечения курсовой устойчивости

Пиктограммы заблокированных многочисленных систем стабилизации положения транспортного средства на дороге.

Графическое изображение работы программы динамической стабилизации и курсовой устойчивости.

Индикатор неисправности антипробуксовочной системы и отказа системы помощи при экстренном торможении.

Индикатор деактивации или отказа в работе обеспечения стабилизации. Автосредство продолжает функционировать в рабочем режиме, только с отключенной электроникой.

Индикация нахождения автомобиля в штатном режиме скольжения под контролем бортовой системы стабилизации.

Спецсимволы

Индикатор, информирующий о проблемах с мощностью.

Индикаторы применения для работы автомашины электронного ключа, его активное и пассивное состояния.

Информация об отсутствии электронного ключа или требовании замены в нём батареек питания.

Символ, предупреждающий водителя о недопустимом сокращении расстояния перед движущимся впереди транспортном средстве или же появления препятствия по курсу движения.

Индикатор функционирования автомобиля в режиме лёгкого доступа.

Движение транспортного средства происходит под контролем системы круиз-контроля стандартного типа или адаптивного. Мигающий сигнал сообщает о сбое в работе этой системы.

Пиктограмма системы круиз-контроля, оповещающая о недопустимом сокращении расстояния до автомобиля, едущего впереди.

Работа амортизаторов в различных режимах: спортивном или в комфортном.

Пиктограмма включения в работу подсказки при парковке. Жёлтый цвет значка означает отказ в обслуживании.

Информирование о включении в работу программы активации режима предварительной подготовки к столкновению.

Символ означает работу машины в режиме «Снег», который задействует повышение передачи при начале движения.

Символ, предлагающий водителю «оторваться от руля» и сделать перерыв. Автомобиль заботится о вас!

Символ обогрева заднего стекла.

Индикатор подключения в общую функционирующую схему тормозной системы, которая обеспечивает растормаживание при воздействии на педаль акселератора.

Пиктограмма, оповещающая о задействовании пневмоподвески при регулировании положения кузова по вертикали и обозначающий самое высокое его положение.

Информация о вероятном сбое в работе ходовой части и необходимости её диагностики.

Пиктограмма деактивированной или неисправной программы предупреждения столкновений, которая с помощью радиолокационного оборудования измеряет расстояние до находящегося по курсу движения препятствия и без участия человека способна использовать экстренные способы торможения.

Индикация работы автомобиля при движении с прицепом.

Значок активации программы мониторинга полосы движения (зелёный). Мигающий жёлтый цвет оповещает о смещении автомашины вправо или влево с полосы.

Индикатор поломки оборудования «Старт-Стоп». В целях экономии силовой агрегат может быть заглушён автоматически.

Пиктограмма, появление которой рекомендует водителю автомашины с МКПП в целях исключения перерасхода топлива переключиться на более высокую передачу.

Подключение заднего привода.

Режим заднего привода активирован, но электронная схема находится в готовности автоматического подключения в нужный момент полного привода.

Подключение полного привода.

В работе полный привод с пониженной «раздаткой» при низкой скорости движения.

Индикация блокировки центрального дифференциала в условиях труднопроходимых дорог. При этом активируется режим принудительного полного привода.

Пиктограмма блокировки межколёсного дифференциала, за счёт которого колёса ведущей оси могут вращаться с разными скоростями.

Индикация выключения полного привода — левый значок и поломки в нём — правый.

Сигнализируют о сбоях в режиме полного привода при работающем моторе, а также о возможной разности в диаметрах колёс на разных осях.

Символ перегрева дифференциала в полном приводе при большой разности в скоростях вращения колёс.

Превышен требуемый уровень температуры масла в заднем дифференциале.

Индикатор поломки в схеме активного подруливания, которая оказывает водителю помощь при неблагоприятных условиях управления.

Символ сбоя в схеме подруливания задних колёс.

Информирует о включении режима трогания с места на повышенной передаче на автомобилях с автоматической коробкой.

Пиктограмма включения зажигания на транспортном средстве, оснащённым вариатором. Высвечивается на несколько секунд.

Пиктограмма сбоя в схеме активного рулевого управления.

Пиктограммы переключения автомашины в различные режимы при дорожном движении.

Индикаторы и символы экономии горючего

Значки системных параметров программы «Старт-Стоп», которая экономит ресурс двигателя, не позволяя ему работать вхолостую.

Оповещает о включении режима экономии горючего.

Символы перехода в стадию экономичного движения.

Индикаторы работы гибридных автомобилей

Индикаторы сбоя в цепях зарядки аккумуляторных батарей гибридных автомашин.

Извещает о низком уровне заряда блока высоковольтной АКБ.

Требование начала процесса подзарядки батарей.

Символ режима заметного ограничения мощности.

Пиктограммы, появление которых говорит о переходе автокара в режим работы на электротяге.

Сбой в работе внешних звуковых сигналов, предназначенных для оповещения окружающих о приближении транспортного средства.

Пиктограммы, сигнализирующие о возникновении какой-либо неисправности (жёлтый цвет — не фатально, но при красном настоятельно требуется прекратить поездку).

Индикатор готовности автосредства к рабочему движению.

Аккумуляторы электромобиля находятся в процессе зарядки (зелёный цвет символа означает окончание процесса).

Сбой в работе электропривода.

Индикаторы работы автомобилей на дизельном топливе

Индикатор включения предпускового подогрева свечей накаливания.

Пиктограммы использования фильтра макрочастиц.

Сигнализирует о дефиците жидкости в узле выхлопа и очистки отработавших газов.

Индикатор сбоя в схеме очистки выхлопных газов (при высоком уровне эмиссии).

Пиктограммы, информирующие о присутствии влаги в топливной системе.

Значок повреждения в электронной схеме или наличия влаги в дизельном топливе.

Высвечивается при включении зажигания, при запуске двигателя выключается. Требуется замена ремня ГРМ в случае, если значок не гаснет даже после запуска силового агрегата.

Индикаторы и символы, реагирующие на работу внешних световых приборов

В своей массе эти сигналы высвечиваются зелёным или синим цветом.

Пиктограмма работы наружного освещения.

Неработоспособность световых приборов наружного освещения.

Сигнализатор дальнего света фар.

Символы, оповещающие, что подключена программа адаптивного переключения между ближним и дальним светом.

Пиктограммы повреждения схемы автоподстройки угла наклона головных фар.

Символы, предупреждающие о деактивации системы адаптивных фар AFS, при наличии неисправности эти значки будут мигать.

Пиктограммы оповещения об активации функции автоматического включения фар ближнего света в дневное время.

Индикатор выхода из строя ламп либо задних фар, либо стоп-сигналов.

Значок начала рабочего функционирования противотуманных фонарей.

Значок начала рабочего функционирования задних противотуманных фонарей.

Мигающие информационные знаки активированной аварийной сигнализации или указателей поворота.

Пиктограмма включения габаритных огней.

Дополнительные индикаторы и символы

Пиктограмма сообщает о неполном закрытии багажника, капота либо какой-либо двери салона.

Пиктограмма оповещает о количестве горючего в топливном баке.

Пиктограмма дефицита омывающей жидкости лобового стекла.

Заключение

Информация, присутствующая в виде символов и индикаторов на приборной панели, является неотъемлемым атрибутом современного автомобиля и представляет собой важный элемент безопасного вождения.

Индикаторы, символы, пиктограммы и значки на панели приборов нацелены на представление водителю в полном объёме информации о функциональном состоянии работающих, активированных, неисправных или же находящихся в пассивном режиме подсистем транспортного средства. Это позволяет водителю держать под полным контролем работоспособность своего авто и вовремя обращать внимание на возникающие технические проблемы.

Лучшие цены и условия на покупку новых авто

Hyundai Creta

от

Kia Rio

от

Hyundai Solaris

от

Renault Duster

от

moykiario.ru

Киа Рио 2016-2017 панель приборов описание и обозночения

Приборная панель всегда считалась главным элементом в салоне современного авто, в том числе и Киа Рио. Ее целью является информирование водителя о состоянии различных систем и узлов. В самом наименовании элемента заключен обширный функционал, собравший воедино множество приборов, призванных генерировать определенного характера показания это описание и обозначения. На панели традиционно располагаются как компоненты «первой величины»:

• тахометр;
• спидометр;
• показатели топливного уровня и температуры жидкости в контуре охлаждения мотора,

так и множество второстепенных символов, датчиков и приборов, описание и обозначения.

Панель «Supervision»

Приборная панель в Киа Рио, бывает в двух исполнениях: премиальном и стандартном. Первый вариант обладает собственным названием «Supervision», а второй ничем не отличим от обычных панелей, которые предусматривают присутствие традиционного набора средств регистрации процессов и выдачи информации.

У премиальной панели имеется расширенный функционал, позволяющий ей проявить дополнительный набор возможностей. Экстерьер такой «приборки» имеет спортивный дизайн, что придает салонному убранству Киа Рио индивидуальный и стильный облик.

Эта модификация панели впервые была представлена в третьей генерации Киа Рио, и то только в ее комплектации «Premium». Затем данный «аксессуар» перекочевал в прочие версии рестайлинговых модификаций.

Структура «Supervision» в автомобиле KIA Rio предполагает наличие трех главных кластеров, иными словами – колодцев. Центральная позиция отведена спидометру, который производитель обособил посредством пластикового полукруга. Это позволяет создать иллюзию объемности, хотя в действительности шкалы показателей расположены в одной плоскости.

Центральное поле шкалы спидометра имеет круглый дисплей небольших размеров, что является отличительной особенностью версий с «Supervision». На этом экране отображаются второстепенные ездовые показатели авто, описание и обозначения.

Два оставшихся колодца наделены стандартными приборами. Левая сторона обладает шкалой тахометра, а правая – датчиком топливного уровня и указателем температуры в контуре охлаждения. Производитель не стал перегружать такое устройство, как приборная панель дополнительными индикаторами, чтобы не навредить информативности.

Бампер Киа Рио

Подкрылки на Киа Рио 3 седан

В чем заключены отличия «Supervision» от обычной панели?

Главной чертой премиальной «приборки» «Supervision» в автомобиле KIA Rio является ее подсветка. Регулировки позволяют подобрать оптимальное сочетание яркости и цвета. Данное решение отметят те воители, которым приходится совершать длительные вояжи в ночное время. В роли благоприятствующего фактора служит способность панели не оказывать на глаза утомительного «режущего» эффекта.

Стандартная панель приборов ввиду повышенной яркости может создать риск искажения воспринимаемой информации (слияние цифр и прочих символов), что провоцирует водителя на совершение ошибки. Не секрет, что такое обстоятельство иногда приводит к возникновению аварийной ситуации.

Еще одним немаловажным отличием, как уже обозначалось, является присутствие округлого экрана, генерирующего информацию дополнительного характера. Хотя аналогичный дисплей имеет место и в обычной версии панели, однако там он наделен малыми размерами и нестильным прямоугольным видом. В «Supervision» данный компонент является ярко выраженным в стилистическом плане и позволяет появляющейся на нем информации обладать четкостью и читабельностью. Панель приборов русифицирована в отличие от обычной версии, где информативные сведения подаются посредством английского языка.

Отметим, что вариант выбранной цветовой гаммы панели или уровень освещения не оказывают негативного влияния, ухудшающего видимость символов. Отдельная регулировка позволяет осуществлять корректировку выбранного режима во время подачи информации.

Подведем итоги

Панель стандартного исполнения в KIA Rio не способна конкурировать с «Supervision», поскольку не имеет стильного экстерьера. Ее отличает прямоугольный дисплей с однорежимной подсветкой и отсутствием возможности регулировки режимов.

А вот премиальная «приборка» на Киа Рио порадует владельца своим неповторимым дизайном, яркой многорежимной подсветкой и изысканным округлым дисплеем, способным подать информацию отчетливо и в приятных глазу водителя тонах.

Выбор за вами!

24kia.net

Обозначения на панели Киа Рио — Что означают значки на приборной панели автомобиля? — Мой Kia Rio

Вердикт — достойная и рекомендуемая замена. В зависимости от того, как была выполнена панель, человек получает надежного или не надежного помощника.

Внешний вид панели По дизайну и форме можно заявить, что над панелью приборов тщательно трудились и прорабатывали, поэтому она получилась удобной и функциональной. Колодцы с информацией расположены по мере полезности тех данных, которые они предоставляют.

Сравнение и описание приборных панелей Киа Рио: supervision, классическая

На переднем плане спидометр, все данные видны четко, цифры крупные, поэтому водителю нет необходимости присматриваться к стрелке. На втором плане стоит датчик топлива и масла, которые позволяет своевременно реагировать на отсутствие рабочей жидкости в машине. Есть панель приборов киа рио 2012 описание этой панели большое преимущество, которое нельзя упускать из вида: Можно отрегулировать самостоятельно интенсивность или настроить ее в автоматическом режиме, чем темнее в салоне, тем ярче видно приборы.

В конструкции панели предусмотрена специальная кнопка для регулирования интенсивности подсветки. Это совершенно инновационный элемент, который значительно упростил автолюбителям жизнь.

Благодаря такой функциональности водитель легко ориентируется во время движения панель приборов киа рио 2012 описание ему не нужно отвлекаться от дороги для того, чтобы увидеть данные на приборах. Тахометр — показывает частоту вращения коленвала, красным выделена зона, при которой появляется опасность повредить двигатель.

Спидометр — показывает скорость движения авто посредством электрического датчика, установленного в КПП. Если мигает или не загорается при включении зажигания -есть неисправность «Красный руль» — сигнализатор неисправности гидроусилителя руля. Постоянно горит, если неисправна АБС. Тормоза будут работать, но без этой системы. Иконка «стекло с водой» — сигнализатор низкого уровня омывающей жидкости, загорается при включении зажигания, гаснет с запуском двигателя.

Если значок загорелся во время движения, значит жидкости в бачке почти не осталось Измеритель топлива — показывает уровень топлива в баке, с приближением стрелки к Е возрастает потребность в дозаправке. Следует избегать езды на резервном топливе, поскольку при низком уровне топлива в баке, в электробензонасос попадает воздух, панель приборов киа рио 2012 описание выводит его из строя.

Учащенное мигание указывает на сгоревшую лампу поворотника, если значок не горит при включении поворота, значит повреждена проводка. Дисплей — показывает пробег, средний расход топлива, среднюю скорость, время в пути и другую информацию. Панель приборов киа рио 2012 описание ОЖ горит красным при температуре выше градусов, в таком случае следует сразу же остановить авто, дать двигателю остыть, устранить причину перегрева.

Ездить на перегретом двигателе нельзя! Если индикатор не гаснет, следует проверить уровень масла в двигателе с помощью щупа. Иконка «двигатель» — сигнализатор неисправности системы двигателя, загорается при включении зажигания, гаснет при запуске двигателя. Но долго ездить в этом режиме

pr-people.ru

Значки на панели Киа Рио — 1 ответ

1) Тахометр — показывает частоту вращения коленвала, красным выделена зона, при которой появляется опасность повредить двигатель;

2) Спидометр — показывает скорость движения авто посредством электрического датчика, установленного в КПП;

3) «Желтая машинка» — сигнализатор иммобилайзера, загорается при включении зажигания и гаснет после запуска двигателя;

Если мигает или не загорается при включении зажигания — есть неисправность

4) «Красный руль» — сигнализатор неисправности гидроусилителя руля;

5) «Красный человечек с шаром» — сигнализатор неисправности системы SRS (подушек безопасности), загорается на несколько секунд при включении зажигания или неисправности подушек;

6) «ABS в кружочке» — сигнализатор антиблокировочной системы тормозов, загорается при включении зажигания, гаснет после пуска двигателя;

7) Иконка «стекло с водой» — сигнализатор низкого уровня омывающей жидкости, загорается при включении зажигания, гаснет с запуском двигателя;

8) Измеритель топлива — показывает уровень топлива в баке, с приближением стрелки к Е возрастает потребность в дозаправке;

Следует избегать езды на резервном топливе, поскольку при низком уровне топлива в баке, в электробензонасос попадает воздух, что выводит его из строя.

9) «Красная бензоколонка» — сигнализатор расхода резервного топлива, указывает, что топлива осталось примерно на 50 км пути;

10) «Синяя фара» — сигнализатор включения дальнего света;

11) «Желтая фара» — сигнализатор включения противотуманных фар;

12) «Желтый фонарь» — сигнализатор включения заднего противотуманного фонаря;

13) «Зеленые лампочки» — сигнализатор включения габаритных огней;

14) «Красный человечек с линией» — сигнализатор непристегнутого ремня безопасности водителя или переднего пассажира, загорается при включении зажигания, гаснет с пристегиванием ремней;

15) «Зеленые стрелочки» — сигнализаторы включения сигналов поворота, мигают синхронно с лампами;

Учащенное мигание указывает на сгоревшую лампу поворотника, если значок не горит при включении поворота, значит повреждена проводка.

16) Дисплей — показывает пробег, средний расход топлива, среднюю скорость, время в пути и другую информацию;

17) «Зеленые стрелочки» — сигнализаторы включения сигналов поворота, мигают синхронно с лампами;

18) «Градусник» — сигнализатор температуры охлаждающей жидкости, горит синим при включении зажигания и до прогрева ОЖ до 40-50 градусов;

19) «Красная масленка» — сигнализатор низкого давления масла в двигателе, загорается при включении зажигания, должна гаснуть при запуске двигателя;

Если индикатор не гаснет, следует проверить уровень масла в двигателе с помощью щупа.

20) «Р в кружочке» — эти символы и надпись BRAKE сигнализируют о включении ручного тормоза или неисправности тормозной системы;

21) Иконка «двигатель» — сигнализатор неисправности системы двигателя, загорается при включении зажигания, гаснет при запуске двигателя;

Если иконка двигателя или так называемый «чек энджин» горит при работающем двигателе, мотор следует заглушить, поскольку система перевела его работу в аварийный режим, в котором он может работать примерно в нормальных условиях. Но долго ездить в этом режиме нельзя, это увеличивает расход топлива, ухудшает характеристики и провоцирует более серьезную неисправность.

22) «Красная машинка» — сигнализатор незакрытых дверей или крышки багажника, гаснет после закрытия;

23) «Красный аккумулятор» — сигнализатор разрядка АКБ, загорается при включении зажигания, должен погаснуть с запуском двигателя;

Если индикатор горит при работающем двигателе, это говорит о том, что аккумулятор не получает заряд от генератора.

24) Сигнализатор экономичного режима работы двигателя.

Supervision, значки на прибороной, щиток Rio 4

Приборная панель Киа Рио 4 поколения является визуальным инструментом для контроля работы основных агрегатов. Она включает в себя приборы измерения, световые индикаторы и органы управления. На моделях Kia Rio 4 поколения используются два типа панелей приборов. В версиях с богатой комплектацией (Престиж и Премиум) устанавливается Supervision.

Элементы контрольной панели

Панель приборов Kia Rio 4 состоит из следующих контрольных элементов:

1. Указатель температуры ОЖ – отражает температуру ОЖ силового агрегата при включенном зажигании или нажатой кнопки пуска мотора.
2. Одометр – фиксирует общий пробег автомобиля, что позволяет контролировать периоды прохождения технического обслуживания.
3. Указатель температуры наружного воздуха – производит замер внешней температуры с точностью до одного градуса. Датчик рассчитан на измерение температуры в пределах от – 40 до + 80 градусов.
4. Индикатор переключения передач – на моделях Киа Рио 4 с автоматической трансмиссией имеются следующие индикаторы на панели приборов:

• P – парковка;
• R – задний ход;
• N – нейтральная передача;
• D – движение;
• 1, 2, 3, 4, 5, 6 – спортивный режим.

На моделях с механической трансмиссией отражается цифра от одного до шести со стрелкой. Она указывает на необходимость включения повышенной или пониженной передачи.

5. Тахометр – для отображения числа оборотов коленчатого вала за одну минуту.
6. Спидометр – показывает скорость движения автомобиля.

Также на панели приборов Киа Рио 4 смонтирован жидкокристаллический дисплей, функционал которого будет рассмотрен отдельно.

Дисплей

Жидкокристаллический монитор Киа Рио 4 поколения предназначен для отображения следующей информации:

• информация бортового компьютера;
• режим дисплея;
• оповещение об отклонениях от нормальной работы.

Одометр поездки и время в пути

Одометр фиксирует общий и суточный пробег машины в пределах от 0 до 1599999 км. Суточное значение можно обнулить, когда оно отображается на мониторе. Для этого понадобится удерживать кнопку Reset на руле не менее одной секунды.

Функция время в пути позволяет просматривать длительность движения автомобиля в поездке. Предел измерений до ста минут. Сброс показаний осуществляется идентично обнулению одометра, но при выведенном на дисплее времени в пути.

Средняя скорость и запас хода

Для вывода на дисплей показателя средней скорости маршрутный компьютер сопоставляет общий пройденный путь и время работы двигателя. При этом последний показатель учитывается независимо от того движется автомобиль или стоит. Отсчёт ведётся с крайнего обнуления средней скорости.

Диапазон измерения составляет от 0 до 260 км/ч. Для обнуления средней скорости понадобится зажать на секунду кнопку «Reset» на рулевом колесе в момент отображения на дисплее соответствующих показаний. Для осуществления первоначального расчета средней скорости Киа Рио 4 поколения требуется проехать не менее пятидесяти метров или десяти секунд.

Запас хода указывает на оставшийся километраж до окончания топлива в баке, в пределах от 1 до 9999 км.

На дисплее будет высвечиваться прочерк, если оставшегося бензина хватает менее чем на километр.

Также понадобится учитывать:

1. Данные могут отражаться некорректно после отключения АКБ или при расположении машины на не ровной поверхности.
2. Дозаправка в количестве менее шести литров может быть не учтена маршрутным компьютером.
3. На показания запаса хода влияет режим езды, дорожное покрытие и состояние узловых Киа Рио 4.

Расход топлива

Панель приборов Киа Рио 4 отражает средний и мгновенный расход топлива.

Значение среднего вычисляется после сопоставления израсходовано бензина и пройденного автомобилем километража. Отсчёт ведётся с момента предыдущего сброса показаний. Значения выдаются в диапазоне от нуля до 99,8 км/л и л/100 км.

Для обнуления расхода бензина можно использовать следующие варианты:

• Ручной – посредством удерживания кнопки Reset или Ok на руле не менее одной секунды, когда средний расход отображён на дисплее.
• Автоматический – в меню жидкокристаллического дисплея выбрать пункт «Fuel economyauto reset» при заправке автомобиля.

Мгновенный расход выдает значение потребления топлива за временной промежуток в несколько секунд после достижения скорости более 10 км/ч.

Контрольные лампы и световые индикаторы ПП Kia Rio 4

Панель приборов Киа Рио 4 поколения оснащена значками, которые привлекают внимания водителей. Задействованы следующие цвета:

1. Зелёный – указывает на включение конкретного прибора.
2. Жёлтый – свидетельствует об определении неполадки, для устранения которой требуется диагностика, дополнительная настройка или ремонт.
3. Красный – оповещает о снижении уровня моторного масла, охлаждающей или тормозной жидкости, а также о необходимости срочного устранения ошибок или тяжёлых неисправностей. При высвечивании красного индикатора на приборной панели рекомендуется незамедлительно прекратить эксплуатацию Киа Рио 4. В противном случае может потребоваться дорогостоящий ремонт.

Обозначения

Значок ремня безопасности

Лампочка тормозной системы Kia Rio 4

Контрольная лампа панели приборов Киа Рио 4

Значок электроусилителя на панели Kia Rio 4

Контрольная лампа аккумулятора

Лампа давления масла

Значки на панели о незакрытых дверях Киа Рио 4

Индикатор иммобилайзера Киа Рио 4

Индикаторы света и поворотников на панели приборов Киа Рио 4

Отличия панели Supervision

Supervision – опциональная панель приборов доступная в комплектациях Престиж и Премиум. Ее отличия от обычной:

• Дисплей более высокого качества
• Лучше читаемость и информативность
• Анимация приветствия
• Иначе организованы режимы маршрутного компьютера.

Водители Киа Рио 4 поколения на форумах пишут, что обычную ПП можно заменить на Супервижн без каких-либо доработок. И все будет работать.

Киа рио приборная панель обозначения

Киа Рио панель приборов значки обозначение — Обозначение символов и лампочек на приборной панели автомобиля

Технологичность транспортных средств возрастает с каждым годом, а это означает, что количество датчиков и электроприборов постоянно увеличивается. Иногда бывает сложно понять, что означает тот или иной мигающий, светящийся индикатор на приборной панели автомобиля. Чтобы правильно истолковывать обозначение символов на приборной панели, необходимо как минимум знать значение цветов и их принадлежность к определённой категории.

Содержание

• Предназначение значков на приборной панели автомобиля
• Информационные изображения: обозначение символов на приборной панели
• Предупреждающие изображения
• Обозначение значков на приборной панели — датчики неисправности
• Специальные лампы и индикаторы на приборной панели автомобиля

Предназначение значков на приборной панели автомобиля

Сигнальных ламп предусмотрено в автомобилях достаточно много, они могут быть индивидуальными для определённых моделей машин и иметь специфические обозначения. О важности и необходимости значков можно узнать из инструкции по эксплуатации определённой модели марки. Например, если загорелся значок аккумулятора на панели приборов, то определить суть проблемы или оповещения будет несложно, а если это аббревиатуры букв, то тут без знаний не обойтись.

Обозначение индикаторов на панели приборов — это самый простой способ для водителя узнать о возможных поломках, или проблемах в работе автомобиля. Такие инструменты, как контрольные лампы, смогут своевременно предупредить автомобилиста о неполадках с тормозной системой, сбоях в работе двигателя, аккумулятора и прочих. С постоянным улучшением технологий количество символов стало расти, и внешний их стал более привлекательным и понятным. Однако запомнить их все под силу далеко не каждому. Классификация обозначений значков на приборной панели по цветам

Первое, что следует знать о мигающих или светящихся лампочках — не все значки на приборной панели автомобиля могут свидетельствовать о критичной неисправности. Делится индикация машины на 3 основные группы в зависимости от цвета:

• красные значки — предназначены оповещать об опасности. Любое из обозначений красного цвета призывает обратить внимание на поступающие сигналы бортового компьютера, чтобы в кратчайшие сроки устранить образовавшуюся неполадку. Не всегда красный цвет может быть критичным, с мигающим индикатором какое-то время можно двигаться, но делать это не желательно;
• жёлтые значки — свидетельствуют о необходимости обслуживания или ремонта узла транспортного средства, механизма или другой составляющей. Жёлтые и оранжевые индикаторы — это обычно предупредительные символы, при их появлении желательно в короткие сроки обратиться на диагностику автомобиля;
• зелёные значки — информационные и сообщают владельцу авто об активизации определённых сервисных функций. Они являются признаком нормального функционирования всего механизма автомобиля.

Информационные изображения: обозначение символов на приборной панели

Информационные символы необходимы для оповещения водителя о функционировании всех узлов и систем автомобиля. Благодаря их активации можно определить, какой именно части автомобиля нужно уделить особое внимание. Основные из них:

1. Значки машины — их может быть несколько:

• жёлтую машину с ключом можно трактовать так: загорелся значок двигателя на панели приборов. Это означает, что в машине имеются неисправности двигателя или сбои датчиков;
• красная машина с замком — проблемы в работе встроенной противоугонной системы. При его включении завести машину не получится, но когда он мигает при закрытом транспортном средстве — это признак того, что система просто функционирует;
• если на фоне автомобиля появился жёлтый восклицательный знак на панели приборов, то это значит, водителю необходимо проверить исправность электропривода.

3. Символ скользкой дороги включается для предотвращения пробуксовки автомобиля на неустойчивом участке дороги. Символ несёт в себе негативную нагрузку лишь в том случае, если около него появляется треугольник, ключ или перечеркивание — неисправность стабилизационной системы.

4. Изображение гаечного ключа появляется в момент необходимости проведения ТО автомобиля.

Предупреждающие изображения

В их число входят такие световые индикаторы:

• жёлтый руль — требует адаптации, если рядом с красным рулём загорелся восклицательный знак на панели приборов — возможен отказ системы ГУР или ЭУР;
• иммобилайзер обычно должен моргать при закрытом автомобиле, символизируя исправную работу противоугонной системы;
• ручник или буква Р в кругу и скобках способен загораться в случае, когда поднят рычаг ручного тормоза, в момент полного износа тормозных колодок или необходимости доливки тормозной жидкости;
• изображение охлаждающей жидкости в разных вариациях может показывать определённые проблемы, например, перегрев при красном индикаторе с градусником, или низкий уровень при жёлтом бачке с волнами;
• омыватель — изображение появляется при минимальном количестве жидкости в бачке омывателя стёкол или его несоответствии;
• катализатор — жёлтый символ загорается при перегреве каталитического элемента, при этом можно ощутить снижение мощности двигателя. Расход же топлива возрастёт;
• выхлопные газы — жёлтый значок дыма обозначает наличие неисправности в системе вывода выхлопных газов, также он появляется после неудачной заправки или ошибке по датчику лямбда зонда.

Обозначение значков на приборной панели — датчики неисправности

Существует отдельная категория символов — это знаки на приборной панели автомобиля, значение и сущность которых свидетельствует о неисправности того или иного элемента автомобиля. Наиболее часто возникают такие:

1. Аккумулятор. Если горит значок аккумулятора на панели приборов, то это означает падение напряжения электросети, появление проблем с генератором или просто низкий заряд. В автомобилях с гибридным мотором горит аккумулятор на панели приборов в виде батарейки с надписью «MAIN» внизу.
2. Маслёнка красного цвета — низкий уровень масла в двигателе. Если он загорается во время запуска двигателя или мигает в течение пути, то значит, существуют проблемы в системе смазки или давление масла упало.
3. Подушка безопасности имеет три вариации: AIRBAG, SRS и символ красного пристёгнутого человека с кружком перед ним. Возникновением любого из них система оповещает автовладельца о неисправности системы безопасности и о том, что в случае аварии подушки не сработают.
4. Восклицательный знак. Когда горит восклицательный знак на панели приборов в красном треугольнике (знак «внимание»), он оповещает водителя сопроводительным текстом о неполадке, в жёлтом — о неисправности в системе стабилизации. Восклицательный символ в красном кругу и скобках — проблемы с системой торможения.
5. ABS символ может отображаться по-разному в зависимости от марки, но смысл всегда несёт один — неправильное функционирование антиблокировочной системы колёс.
6. ESP — означает проблемы с системой стабилизации: либо вышел из строя датчик угла поворота, либо включения стоп-сигнала, либо давления тормозной системы.
7. Двигатель — этот значок горит жёлтым светом при работе инжектора, показывает ошибки в работе двигателя, возможные неисправности.
8. Свечи накала имеют символ спирали, который загорается на панелях дизельных авто и обозначает то же самое, что и «чек» на бензиновых машинах.

Специальные лампы и индикаторы на приборной панели автомобиля

Все лампочки, которые относятся к такому типу, обычно связаны с функциональностью авто. При включении определённой функции, индикаторы будут гореть зелёным цветом, в случае наличия проблем цвет будет жёлтым или красным. Расшифровка некоторых из них:

На самом же деле всевозможных символов существует намного больше. Со временем каждый автолюбитель научится интуитивно распознавать большинство из них.

Значки на панели Киа Рио — Описание всех значков и сигналов на панели приборов с обозначениями

СОДЕРЖАНИЕ

Введение

Сконструированная триста лет назад и будучи простой и надёжной, как крестьянская телега, «самоходная повозка» ныне, пройдя путь инженерных усовершенствований, превратилась в стильный и современный автомобиль.

Сейчас конструкция автомобиля превратилась в сложнейшую квинтэссенцию самых передовых технологических, конструкторских и дизайнерских достижений человечества. Управляет этим технологическим чудом и помогает водителю следить за дорожной обстановкой большое количество электронного оборудования, установленного «на борту» автокара.

Антиблокировочная система колёс, схема электронного распределения тормозных усилий, программа динамической стабилизации и курсовой устойчивости — вот лишь небольшой список вспомогательного оборудования, которым сейчас оснащаются автотранспортные средства. Мощнейший бортовой компьютер, управляющий всем этим многообразным оборудованием, выводит в полном объёме информацию о состоянии всех этих ABS, ESP, EBD и многих других важных установок, которые для раннего обнаружения технических проблем постоянно находятся в состоянии самотестирования, на рабочую панель автомобиля.

Это ведёт к заметному возрастанию количества информации в виде обозначений значков на панели приборов и сродни сильной «информационной атаке» на «бедного» водителя. Ему всё труднее разобраться в графических пиктограммах, количество которых на современном авто может достигать более полусотни. Запоминать их в полном объёме нет времени, да и это практически непосильная задача, а мануал по родной машине не всегда находится рядом.

Тем не менее следует знать обозначения значков на автомобильной панели приборов, так как они несут в себе массу важной информации, не только повышающей общую безопасность управления, но и вовремя предупреждающей о наличии каких-либо поломок в автомашине.

Общая цветовая гамма информационных символов

Большинство графических обозначений выдержаны в единой стандартизированной цветовой палитре.

• зелёный цвет — информирует водителя, что подконтрольные им устройства функционируют в штатном режиме;
• красный цвет — используется для экстренных и важных сообщений о наличии каких-либо серьёзных технических проблем;
• жёлтый (или оранжевый) цвет — предупреждает, что определённый узел или агрегат автомашины требует обратить на себя внимание, так как присутствуют нерешённые (некритичные) технические проблемы;
• синий цвет — используется для сообщений о штатном режиме определённых систем.

Краткая сводка по наиболее распространённым пиктограммам

Предупредительные индикаторы автомобиля

Этот значок призван индицировать не только серьёзные неполадки тормозной системы, типа заниженного уровня тормозной жидкости, но и показывать штатное состояние — включенный стояночный тормоз.

Эти пиктограммы могут сообщать как о повышенной (красный цвет), так и о пониженной (синий) температуре работающего двигателя. Требуют неотлагательно произвести остановку машины и выключение мотора. Следует обратиться в автомастерскую для проведения диагностики.

Значок может информировать как о падении давления в системе смазки двигателя, так и о снизившемся уровне масла.

Сигнализируют о заниженном уровне масла в двигателе — требуется доливка.

Пиктограмма схемы зарядки аккумуляторной батареи — оповещает о снижении напряжения бортовой сети. Кроме того, этот значок может означать пропадание заряда на аккумуляторе или перебои в работе электрического генератора.

Индикаторы и аварийные пиктограммы систем безопасности

Большинство этих индикаторов отображаются красным цветом и требуют пристального контроля со стороны водителя.

Предупредительная пиктограмма при возникновении нештатной ситуации. Предназначена для привлечения внимания к дополнительной текстовой информации на дисплее панели приборов. Часто используется для текущих подсказок типа «не забудьте прикрыть двери».

Отказ в электронной схеме стабилизации управления. Следует с предосторожностями ехать к ближайшему автосервису.

Сигнал возникновения технических проблем в системе пассивной безопасности (фронтальные подушки безопасности). Отображается также в случае возникновения неисправности в работе преднатяжителя ремней безопасности. Во избежание непредвиденном срабатывании подушек следует проверить техническое состояние этого узла в автомастерской.

Индикаторы деактивации фронтальной подушки пассивной безопасности на пассажирском кресле.

Пиктограмма информирует о подушке безопасности пассажира, деактивирующейся в случае посадки на это место взрослого человека.

Этот значок информирует об отказе в работе боковых подушек безопасности, срабатывающих в случае опрокидывания автомашины.

Предупреждающий значок о сбое схемы предаварийного торможения.

Сигнализаторы противоугонной установки или активации штатного иммобилайзера.

Пиктограмма возникновения неисправности в работе автоматической коробки передач.

Сигнал сбоя в работе противоугонной системы.

Символ неправильной работы трансмиссионного агрегата на спортивных моделях автомобилей.

Пиктограмма, информирующая о возникновении неполадок в электроусилителе или гидроусилителе руля.

Стояночный тормоз приведён в рабочее состояние.

Появление этой пиктограммы извещает водителя о снижении объёма тормозной жидкости.

Отключение антиблокировочной системы (АБС), при целенаправленном выводе этой установки также появляется изображение этого значка.

Пиктограмма целесообразности проверки правильности функционирования и степени отработки колодок тормозного механизма.

Символ сбоя в работе электронного регулирования и распределения тормозных усилий.

Индикация поломки электростояночного тормоза.

Оповещает о блокировке переключателя автоматической коробки передач и для его разблокировки требуется надавить на педаль тормоза.

Индикатор программы мониторинга давления в шинах. Возможна отдельная индикация как сильного, так и незначительного перепада давления.

Пиктограмма какого-либо сбоя в работе моторного узла и одной из его многочисленных подсистем – Check Engine.

Индикатор пониженной мощности силового агрегата.

Пиктограмма неправильной работы трансмиссии или схемы впрыска топлива.

Графические значки, обозначающие фиксирующий держатель горловины бензобака.

Символ, отвечающий за информационную подсказку.

Индикатор руководства по эксплуатации автомобиля. Предупреждает водителя, что его дальнейшие действия должны соотноситься с рекомендациями, изложенными в этом мануале.

Значок, говорящий о повышении температуры в работе катализатора. Изогнутые линии предупреждают о его критическом перегреве.

Графические символы, оповещающие, что объём охлаждающей жидкости заметно понизился, а схема охлаждения силового агрегата может выйти за границы штатного режима.

Сбой в сигнальных цепях управления электронной педалью газа модуля дроссельной заслонки.

Пиктограммы призваны напоминать автовладельцу о прохождении планового техосмотра, также может напоминать о замене масла.

Значок, информирующий о засоре воздушного фильтра.

Индикатор оповещает водителя, что движение машины начато при нерабочем положении ремня безопасности.

Сигнал о том, что пассажиры на задних сидениях при начале движения остаются не пристёгнутыми.

Сбой в работе электрической схемы автоматической трансмиссии. Настоятельная рекомендация остановить движение.

Неисправность в автоматической коробке передач.

АКПП заблокировано.

Пониженный уровень масла в автоматической коробке передач.

Индикация работы в режиме программы «Старт-Стоп». При заглушённом двигателе индикатор окрашивается зелёным цветом, при неисправном — жёлтым.

Пиктограмма неисправности датчика кислорода системы отработки выхлопных газов. Возможно, необходимы регламентные работы по замене лямбда-зонда.

Деактивация системы слежения.

Выход из строя приборов ночного видения (в автомобилях премиум-класса).

Значок режима повышенной передачи (овердрайв).

Индикаторы и символы систем управления и стабилизации

Пиктограммы потенциальных состояний антипробуксовочной системы. Штатному режиму работы соответствует зелёный цвет индикаторов, а жёлтый оповещает о неисправности этой схемы или о её блокировке.

Пиктограммы различных состояний устройств помощи при подъёме или спуске с горы, оборудования удержания фиксированной скорости и помощи при трогании с места.

Графическое изображение режима поворота для полноприводных машин при условии подключения в работу датчика поворота колеса.

Активирован вспомогательный режим при выполнении экстренного торможения.

Пиктограмма оповещает о возникновении неопределённости в электронной схеме управления кинетической стабилизацией подвески.

Отключена программа адаптивной подсказки при экстренном торможении.

Индикаторы и символы систем обеспечения курсовой устойчивости

Пиктограммы заблокированных многочисленных систем стабилизации положения транспортного средства на дороге.

Графическое изображение работы программы динамической стабилизации и курсовой устойчивости.

Индикатор неисправности антипробуксовочной системы и отказа системы помощи при экстренном торможении.

Индикатор деактивации или отказа в работе обеспечения стабилизации. Автосредство продолжает функционировать в рабочем режиме, только с отключенной электроникой.

Индикация нахождения автомобиля в штатном режиме скольжения под контролем бортовой системы стабилизации.

Спецсимволы

Индикатор, информирующий о проблемах с мощностью.

Индикаторы применения для работы автомашины электронного ключа, его активное и пассивное состояния.

Информация об отсутствии электронного ключа или требовании замены в нём батареек питания.

Символ, предупреждающий водителя о недопустимом сокращении расстояния перед движущимся впереди транспортном средстве или же появления препятствия по курсу движения.

Индикатор функционирования автомобиля в режиме лёгкого доступа.

Движение транспортного средства происходит под контролем системы круиз-контроля стандартного типа или адаптивного. Мигающий сигнал сообщает о сбое в работе этой системы.

Пиктограмма системы круиз-контроля, оповещающая о недопустимом сокращении расстояния до автомобиля, едущего впереди.

Работа амортизаторов в различных режимах: спортивном или в комфортном.

Пиктограмма включения в работу подсказки при парковке. Жёлтый цвет значка означает отказ в обслуживании.

Информирование о включении в работу программы активации режима предварительной подготовки к столкновению.

Символ означает работу машины в режиме «Снег», который задействует повышение передачи при начале движения.

Символ, предлагающий водителю «оторваться от руля» и сделать перерыв. Автомобиль заботится о вас!

Символ обогрева заднего стекла.

Индикатор подключения в общую функционирующую схему тормозной системы, которая обеспечивает растормаживание при воздействии на педаль акселератора.

Пиктограмма, оповещающая о задействовании пневмоподвески при регулировании положения кузова по вертикали и обозначающий самое высокое его положение.

Информация о вероятном сбое в работе ходовой части и необходимости её диагностики.

Пиктограмма деактивированной или неисправной программы предупреждения столкновений, которая с помощью радиолокационного оборудования измеряет расстояние до находящегося по курсу движения препятствия и без участия человека способна использовать экстренные способы торможения.

Индикация работы автомобиля при движении с прицепом.

Значок активации программы мониторинга полосы движения (зелёный). Мигающий жёлтый цвет оповещает о смещении автомашины вправо или влево с полосы.

Индикатор поломки оборудования «Старт-Стоп». В целях экономии силовой агрегат может быть заглушён автоматически.

Пиктограмма, появление которой рекомендует водителю автомашины с МКПП в целях исключения перерасхода топлива переключиться на более высокую передачу.

Подключение заднего привода.

Режим заднего привода активирован, но электронная схема находится в готовности автоматического подключения в нужный момент полного привода.

Подключение полного привода.

В работе полный привод с пониженной «раздаткой» при низкой скорости движения.

Индикация блокировки центрального дифференциала в условиях труднопроходимых дорог. При этом активируется режим принудительного полного привода.

Пиктограмма блокировки межколёсного дифференциала, за счёт которого колёса ведущей оси могут вращаться с разными скоростями.

Индикация выключения полного привода — левый значок и поломки в нём — правый.

Сигнализируют о сбоях в режиме полного привода при работающем моторе, а также о возможной разности в диаметрах колёс на разных осях.

Символ перегрева дифференциала в полном приводе при большой разности в скоростях вращения колёс.

Превышен требуемый уровень температуры масла в заднем дифференциале.

Индикатор поломки в схеме активного подруливания, которая оказывает водителю помощь при неблагоприятных условиях управления.

Символ сбоя в схеме подруливания задних колёс.

Информирует о включении режима трогания с места на повышенной передаче на автомобилях с автоматической коробкой.

Пиктограмма включения зажигания на транспортном средстве, оснащённым вариатором. Высвечивается на несколько секунд.

Пиктограмма сбоя в схеме активного рулевого управления.

Пиктограммы переключения автомашины в различные режимы при дорожном движении.

Индикаторы и символы экономии горючего

Значки системных параметров программы «Старт-Стоп», которая экономит ресурс двигателя, не позволяя ему работать вхолостую.

Оповещает о включении режима экономии горючего.

Символы перехода в стадию экономичного движения.

Индикаторы работы гибридных автомобилей

Индикаторы сбоя в цепях зарядки аккумуляторных батарей гибридных автомашин.

Извещает о низком уровне заряда блока высоковольтной АКБ.

Требование начала процесса подзарядки батарей.

Символ режима заметного ограничения мощности.

Пиктограммы, появление которых говорит о переходе автокара в режим работы на электротяге.

Сбой в работе внешних звуковых сигналов, предназначенных для оповещения окружающих о приближении транспортного средства.

Пиктограммы, сигнализирующие о возникновении какой-либо неисправности (жёлтый цвет — не фатально, но при красном настоятельно требуется прекратить поездку).

Индикатор готовности автосредства к рабочему движению.

Аккумуляторы электромобиля находятся в процессе зарядки (зелёный цвет символа означает окончание процесса).

Сбой в работе электропривода.

Индикаторы работы автомобилей на дизельном топливе

Индикатор включения предпускового подогрева свечей накаливания.

Пиктограммы использования фильтра макрочастиц.

Сигнализирует о дефиците жидкости в узле выхлопа и очистки отработавших газов.

Индикатор сбоя в схеме очистки выхлопных газов (при высоком уровне эмиссии).

Пиктограммы, информирующие о присутствии влаги в топливной системе.

Значок повреждения в электронной схеме или наличия влаги в дизельном топливе.

Высвечивается при включении зажигания, при запуске двигателя выключается. Требуется замена ремня ГРМ в случае, если значок не гаснет даже после запуска силового агрегата.

Индикаторы и символы, реагирующие на работу внешних световых приборов

В своей массе эти сигналы высвечиваются зелёным или синим цветом.

Пиктограмма работы наружного освещения.

Неработоспособность световых приборов наружного освещения.

Сигнализатор дальнего света фар.

Символы, оповещающие, что подключена программа адаптивного переключения между ближним и дальним светом.

Пиктограммы повреждения схемы автоподстройки угла наклона головных фар.

Символы, предупреждающие о деактивации системы адаптивных фар AFS, при наличии неисправности эти значки будут мигать.

Пиктограммы оповещения об активации функции автоматического включения фар ближнего света в дневное время.

Индикатор выхода из строя ламп либо задних фар, либо стоп-сигналов.

Значок начала рабочего функционирования противотуманных фонарей.

Значок начала рабочего функционирования задних противотуманных фонарей.

Мигающие информационные знаки активированной аварийной сигнализации или указателей поворота.

Пиктограмма включения габаритных огней.

Дополнительные индикаторы и символы

Пиктограмма сообщает о неполном закрытии багажника, капота либо какой-либо двери салона.

Пиктограмма оповещает о количестве горючего в топливном баке.

Пиктограмма дефицита омывающей жидкости лобового стекла.

Заключение

Информация, присутствующая в виде символов и индикаторов на приборной панели, является неотъемлемым атрибутом современного автомобиля и представляет собой важный элемент безопасного вождения.

Индикаторы, символы, пиктограммы и значки на панели приборов нацелены на представление водителю в полном объёме информации о функциональном состоянии работающих, активированных, неисправных или же находящихся в пассивном режиме подсистем транспортного средства. Это позволяет водителю держать под полным контролем работоспособность своего авто и вовремя обращать внимание на возникающие технические проблемы.

Лучшие цены и условия на покупку новых авто

Hyundai Creta

от 679 900 руб

Kia Rio

от 574 900 руб

Hyundai Solaris

от 504 900 руб

Renault Duster

от 489 000 руб

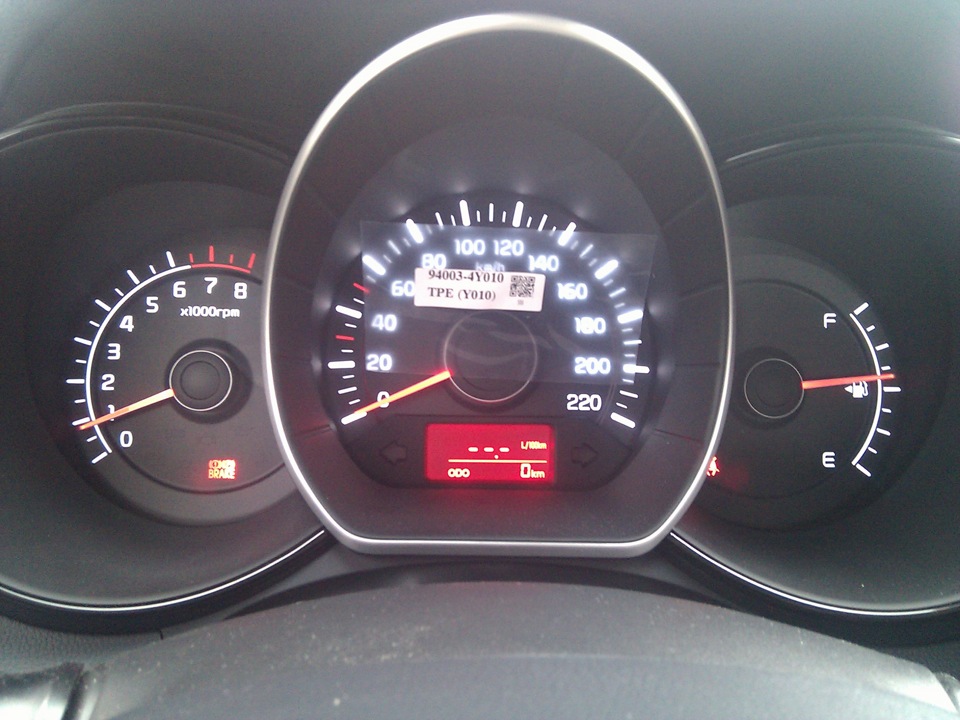

Значки приборной панели Киа Рио — Описание всех значков и сигналов на панели приборов с обозначениями

В последнее время современные транспортные средства стали более технологичными, они оснащаются множественными датчиками и электроприборами при производстве. Соответственно, автолюбителям порой бывает сложно разобраться в том, что за значок появился на приборной панели и о чем он хочет сказать автомобилисту. В этой статье мы предлагаем вам узнать обозначение значков на панели приборов.

Содержание

Назначение значков на приборной панели

Лампочки индикаторов на контрольном щитке представляют собой наиболее простой способ, благодаря которому автомобилист может узнать обо всех возможных поломках. Благодаря лампочкам водитель может узнать о неполадках в работе двигателя автомобиля, аккумулятора, тормозной системы и т.д. То есть именно световые индикаторы позволяют быть в курсе работы всех узлов транспортного средства. В ходе улучшения технологии производства авто количество индикаторов и символов стало расти, и сегодня они имеют более привлекательный и оцифрованный вид. Само значение индикаторов, как, собственно, и их наличие, довольно разнообразное (автор видео — Michael SPb).

Для начала разберемся в цветах, которые имеют значки на приборной панели. Как правило, красный цвет символов свидетельствует о возможных серьезных неисправностях либо же нерешенным вопросом безопасности транспортного средства. Кроме того, символы красного цвета часто используются в качестве напоминаний, к примеру, о включении стояночного тормоза.

Что касается символов зеленого или синего цвета, то обычно они применяются только для того, чтобы проинформировать водителя о том, что все в автомобиле работает нормально. В принципе, на этом можно закончить этот пункт и перейти к расшифровке. Следует начать с более важных и серьезных индикаторов и обозначений (автор видео — Дамир Галлямов).

Лампочки систем безопасности

Дисплеи и сообщения

Лампочки систем контроля и управления

Специальные лампы и индикаторы

Для гибридных авто

Для дизельных ТС

Приборы освещения

Видео «Основное обозначение лампочек на приборной панели»

Восклицательный знак Киа Рио — Что означают значки на приборной панели Автомобили новость на

Приборная панель представляет собой один из наиболее информативных способов взаимодействия автомобиля и водителя, который позволяет уведомить владельца авто о возможных проблемах.

Приборная панель эволюционирует вместе с автомобилем, но большинство обозначений, обеспечивающих важную информацию, используются большинством автопроизводителей. Они не подвергаются изменениям, чтобы автолюбители могли быстро сориентироваться в проблемах, о которых им пытается сообщить собственный автомобиль.

Мы взяли наиболее распространенные обозначения, которые используются различными автопроизводителями по всему миру.

1. Индикатор ABS. включается каждый раз, когда возникают проблемы с антиблокировочной тормозной системой. Значок загорается при запуске двигателя и гаснет через несколько секунд.

2. Низкий уровень топлива. Появляется, если уровень топлива снизился до критической отметки и требуется срочная дозаправка.

3. Оповещение о проблемах с тормозной системой.

4. Предупреждающий световой сигнал. Оповещает о неизвестных проблемах с автомобилем, которые требуют визита в автосервис.

5. Воздушный фильтр. Информирует о проблемах с воздушным фильтром салона.

6. Передняя подушка безопасности. Индикатор свидетельствует о проблемах с подушкой безопасности и необходимости обратиться к профессиональной помощи.

7. Напоминание о ремне безопасности. Становится активным при запуске двигателя и горит до тех пор, пока ремень безопасности не будет пристегнут.

8. Индикатор предупреждения о проблемах, возникших в электрической системе авто.

9. Индикатор «Детское автокресло». Сообщает о том, что в настоящий момент присоединено и используется стандартное детское автокресло.

10. Значок давления в шинах. Включается в случае низкого давления в шинах, что влияет на расход топлива и управляемость авто.

11. Боковые подушки безопасности — аналогично п.6.

12. Детское автокресло. Сигнал оповещает водителя о проблемах с установленным сзади детским автокреслом. Имеет сходство с п.7, но используется разными автопроизводителями.

13. Противотуманные фары. Активируется, когда водитель включает противотуманные фары, и гаснет после того, как они будут отключены.

14. Стеклоочистители. Значок появляется на приборной панели, как только включаются дворники.

15. Предупреждение о неправильной установке детского автокресла.

16. Проблемы с тормозной жидкостью. Индикатор достаточно редко размещается на приборной панели.

17. Аварийная сигнализация. Загорается, когда водитель нажимает соответствующую кнопку.

18. Круиз-контроль. Вид значка может отличаться в зависимости от производителя. Загорается, когда включена система круиз-контроля.

19. Сигнал о включенном освещении.

20. Обогрев заднего стекла. Включается после нажатия на кнопку обогрева заднего стекла.

21. Предупреждение о проблемах с аккумулятором. Вероятнее всего, он сигнализирует о низком заряде аккумулятора.

22. Блокировка дверей против открывания изнутри. Предупреждает о необходимости активации системы детской безопасности.

23. Обогрев лобового стекла. Аналогичен п.20.

24. Неисправность трансмиссии. После того, как загорится этот значок, автомобиль необходимо как можно скорее отправить в сервис.

25. Slip-индикатор. Устанавливается в автомобили повышенной комфортности и предупреждает о том, что автомобиль может потерять управление из-за сложных условий вождения.

26. Сигнал об открытых дверях автомобиля. Включается при запуске двигателя и сообщает о том, что одна или несколько дверей неправильно закрыты.

27. AWD. Загорается, когда включен полный привод.

28. ESP/BAS. Активируется при проблемах с системой курсовой устойчивости.

29. Предупреждение о перегреве двигателя. Требует остановки автомобиля.

30. OBD. Индикатор бортовой диагностики. Раскрывает проблемы с двигателем или выхлопной системой.

31. Индикатор противоугонной системы. Установлен на некоторых моделях, мигает один раз, когда автомобиль поставлен на сигнализацию.

32. Электронное управление дроссельной заслонкой. Включается при запуске двигателя, сигнализируя о проблемах с электроникой, отвечающей за управление дроссельной заслонкой.

33. Overdrive. Свидетельствует о том, что режим Overdrive выключен.

34. Сигналы поворота. Безусловно, один из самых известных индикаторов.

35. Дальний свет. Индикатор загорается, как только водитель активирует режим дальнего света.

36. Предупреждение о низком давлении масла. Как правило, требует полной остановки транспортного средства и доставке его в сервис.

Расшифровка значков на панели Kia Rio [РЕШЕНО]

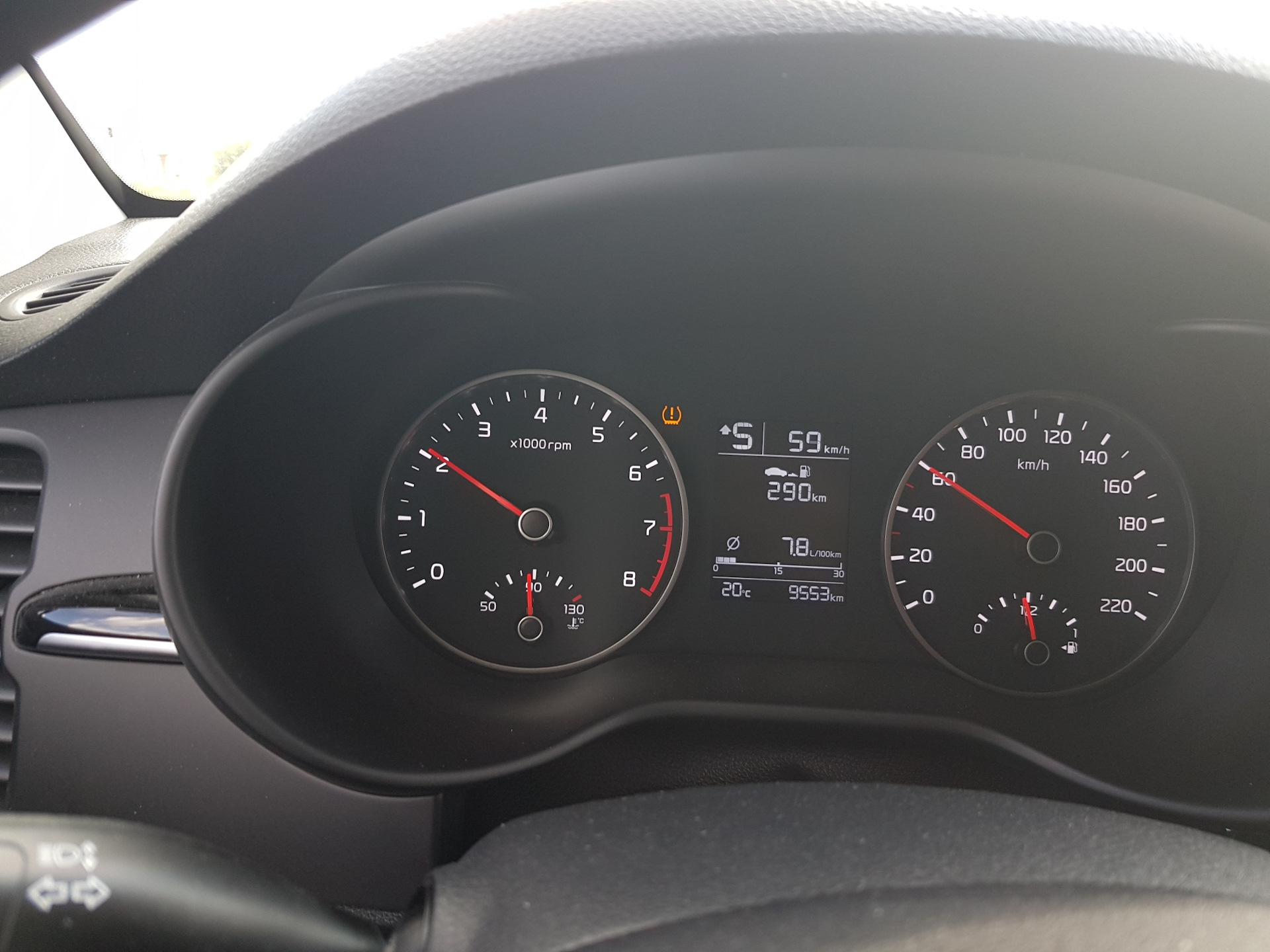

Расшифровка значков на панели Kia Rio

Марка автомобиля

Kia Rio III

Вопрос

Выложите пожалуйста расшифровку значков на панели в KIA RIO.

Ответ

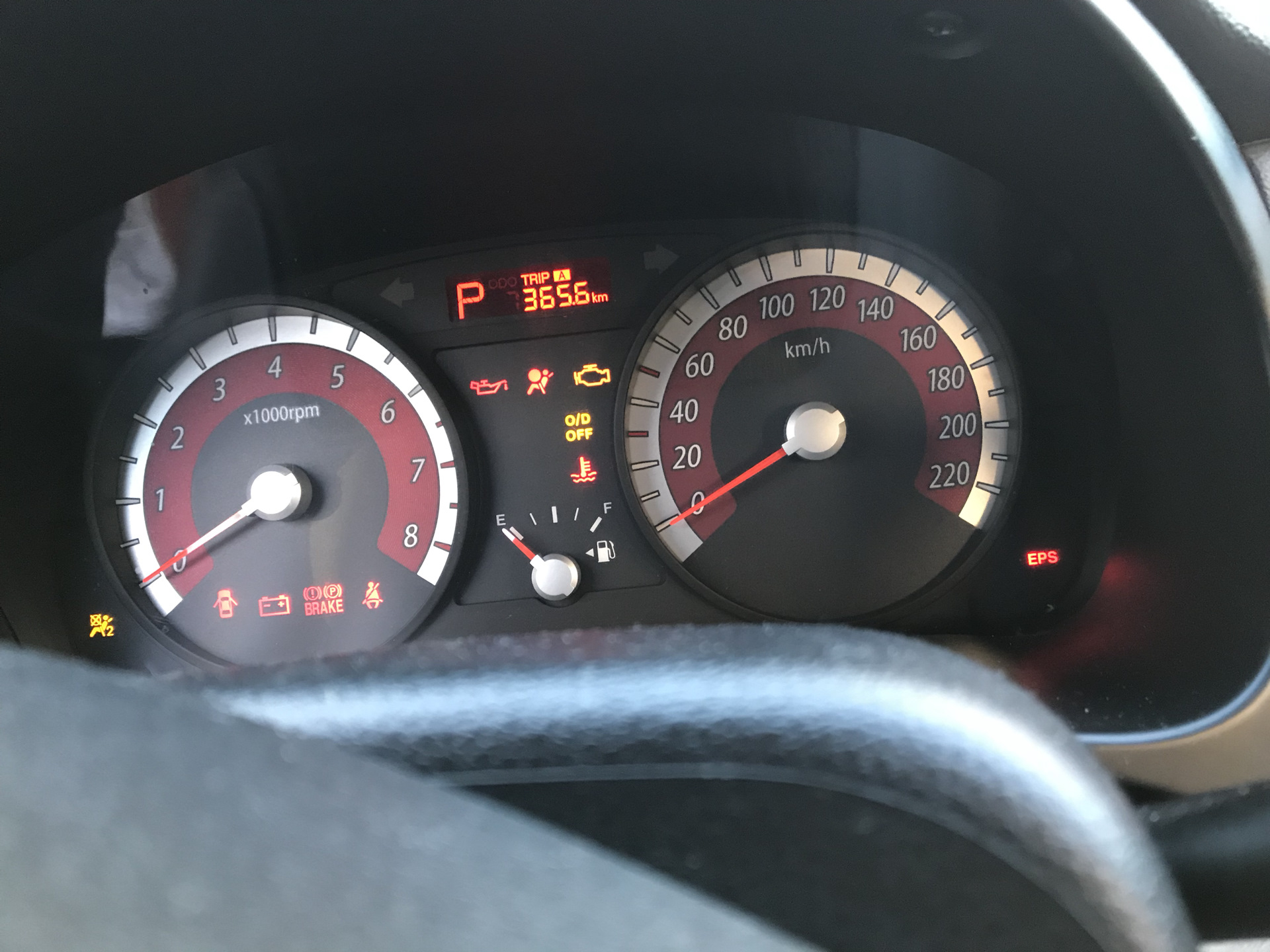

1. Тахометр — частота вращения коленвала. Красная зона сверху — опасная зона для двигателя.
2. Спидометр — показывает скорость движения автомобиля.
3. Желтая машинка — иммобилайзер. При нормальной работе должен загораться при зажигании и гаснуть после запуска двигателя. Мигание или не отображение, при включении зажигания, говорит о проблеме.
4. Красный руль — загорается при неисправности ГУР.
5. Красный человечек с шаром — загорается на несколько секунд при неисправности системы SRS (подушки безопасности), загорается на несколько секунд при включении зажигания или неисправности подушек.
6. ABS в кружочке — индикатор антиблокировочной системы тормозов. Если горит постоянно то система ABS неисправна и тормозная система работает без неё. В нормальном состоянии загорается при включенном зажигании и тухнет после запуска ДВС.
7. Стекло с водой — низкий уровень омывающей жидкости. При нормальной работе загорается при включении зажигания и гаснет после запуска двигателя. Если горит во время движения, значит жидкость в бачке на низком уровне.
8. Индикатор топлива — показывает уровень топлива в баке, с приближением стрелки к Е возрастает потребность в дозаправке. Следует избегать езды на резервном топливе, поскольку при низком уровне топлива в баке, в электробензонасос попадает воздух, что выводит его из строя.
9. Синяя фара — индикатор дальнего света.
10. Красная бензоколонка — индикатор расхода резервного топлива, указывает, что топлива осталось примерно на 50 км пути.
11. Желтая фара — противотуманные фары.
12. Желтый фонарь — задний противотуманный фонарь.
13. Зеленые лампочки — включены габаритные огни.
14. Красный человечек с линией — говорит о непристегнутом ремнями безопасности водителе или пассажире. В нормальном состоянии загорается при включении зажигания и гаснет после пристегивания.
15. Зеленые стрелочки — индикаторы сигналов поворота. Также, мигают при включении аварийной сигнализации. Если индикатор не мигает при включении указателя поворота, значит неисправна электропроводка.
16. Дисплей — показывает различную информацию: пробег, среднюю скорость, время в пути, средний расход топлива и др.
17. Зеленые стрелочки — сигнализаторы включения сигналов поворота. Также, мигает при включении аварийной сигнализации.
18. Градусник — индикатор температуры охлаждающей жидкости, горит синим при включении зажигания и до прогрева ОЖ до 40-50 градусов. Значок горит красным при температуре выше 120 градусов, в таком случае следует сразу же остановить автомобиль, дать двигателю остыть, устранить причину перегрева. Ездить на перегретом двигателе нельзя.
19. Красная масленка — индикатор низкого давления масла в ДВС, загорается при включении зажигания и гаснет при запуске двигателя. Если не гаснет, то нужно проверить уровень масла в двигателе.
20. Р/! в кружочке — горит при поднятом стояночном тормозе или при неисправности тормозной системы.
21. Двигатель — Check Engine — индикатор неисправности системы двигателя, загорается при включении зажигания, гаснет при запуске двигателя. Если индикатор горит при работающем двигателе, его нужно заглушить, поскольку система перевела его работу в аварийный режим. В этом режиме можно ездить, но не долго, т.к. увеличивается расход топлива, ухудшаются характеристики и может спровоцировать более серьезную неисправность.
22. Красная машинка — индикатор открытых дверей или крышки багажника, гаснет после закрытия.
23. Красный аккумулятор — сигнализатор разрядка АКБ, загорается при включении зажигания, должен погаснуть с запуском двигателя.
24. Сигнализатор экономичного режима работы двигателя.

Смотрите также

1

Значки на панели приборов киа рио

описание, что означает каждый значок

Приборная панель – это общепринятое обозначение группы устройств, необходимых для контроля параметров автомобиля в движении.

Панель приборов Киа Рио содержит различные контрольно-измерительные устройства, сигнальные светодиоды и органы управления основными системами автомобиля. Благодаря общепринятым стандартам компоновки, практически у всех автомобилей устройства приборной панели размещены в определенных местах.

Приборная панель Киа Рио: разновидности и особенности

В зависимости от комплектации автомобиля приборная панель Киа Рио может быть:

• обычной;
• supervision.

Как правило, обычная панель устанавливается на начальных комплектациях автомобиля, а панель Supervision украшает топовые решения.

Простая приборная панель Киа Рио на торпеде имеет следующие приборы:

1. Тахометр.
   Устройство измеряет примерную скорость вращения вала двигателя.
2. Спидометр.
   Очевидно даже без описания, что данный прибор замеряет текущую скорость транспортного средства.
3. Индикатор топлива.
   Прибор показывает текущую заправку бака. Иногда, при движении по неровной местности, показания могут становиться неточными.
4. Информационный экран.
   Этот прибор выводит показания бортового компьютера. На информационном дисплее водитель может посмотреть общий пробег автомобиля, пройденное расстояние с начала текущего движения, примерный запас хода при текущем уровне топлива, среднюю скорость, усредненный показатель расхода топлива, время в пути и температуру окружающей среды.
5. Синие, красные, желтые и другие лампы оповещения.
   Этот элемент помогает водителю управлять всеми системами транспортного средства.

Важно помнить! Нельзя допускать работу двигателя в красной зоне тахометра. Такая практика может привести к серьезному повреждению мотора и необходимости его капитального ремонта.

Более подробная инструкция о приборной панели имеется в руководстве пользователя, которым комплектуется каждый автомобиль.

Панель Supervision отличается от обычной следующими элементами:

1. Полностью переведенный на русский язык цифровой дисплей.
2. Наличие стильной отделки торпеды и хромированной окантовки приборов.
3. Улучшенная подсветка.
4. Регулировка яркости отображения информации на устройствах панели.

Помимо этого приборы, установленные в премиальной приборной панели, имеют большую точность и выводят более детальные показания. Например, диапазон измерений одометра увеличен с тысячи километров до десяти тысяч километров, а расчет текущего расхода топлива производится раз в 0.2 секунды.

Вообще приборная панель Supervision считается более удачным выбором. Она имеет стильный дизайн, существенно более точные приборы, регулируемую подсветку и множество других приятных преимуществ.

Индикация на приборной панели Киа Рио

Приборная панель Kia Rio включает огромное количество специальных индикаторов. Сигналы обозначений зачастую совпадают во многих автомобилях Киа. Например, точно такие же лампочки применяются в модели x line. Все сигналы имеют различное обозначение.

Среди ламп, расположенных на приборной панели Киа Рио, можно выделить:

1. Индикатор режима экономии топлива.
   Выглядит сигнал в виде надписи ECO. Данная лампа включается, когда активируется режим экономного расхода топлива.
2. Лампу подушек безопасности.
   Как правило, лампа выполнена в виде красного человечка с шаром. Загорается на шесть секунд после включения двигателя.
3. Индикатор состояния системы АБС.
   Показано на панели приборов как надпись ABS обведенная в кружок. Если система исправна, данная лампа загорается на три секунды после поворота ключа.
4. Состояние тормозной жидкости и стояночного тормоза.
   Индикатор включаются, при положении ключа Старт. Если лампа не гаснет после снятия машины со стояночного тормоза, то в системе не хватает тормозной жидкости.
5. Лампа распределения тормозных усилий.
   При постоянном горении данная лампа свидетельствует о неисправности систем помощи торможения.
6. Сигнал о пристегивании ремня.
   Включается на шесть секунд после поворота ключа. Обозначение выполнено в виде красного человека с линией.
7. Зеленые поворотники.
   Сигнализирует о включенных сигналах левого или правого поворота. Постоянное или попеременное включение лампы поворота может говорить о неисправности.
8. Лампа дальнего света.
   Служит для напоминания, что фары работают в режиме дальнего света. Обозначается иконкой синей фары.
9. Сигнал о работе габаритов.
   Показан в виде зеленых лампочек. Название обозначения говорит само за себя, данный индикатор свидетельствует о включении или выключении габаритных огней.
10. Лампа противотуманок.
    Символизирует включение и выключение противотуманного освещения.
11. Сигнал о включении задних противотуманок.
    Обозначается в виде желтого фонарика.
12. Индикатор уровня омывайки.
    Включается при низком количестве омывающей жидкости в бачке. Обозначение напоминает стекло с водой.
13. Лампа давления масла.
    Загорается при пониженном содержании смазочной жидкости в системе. Индикатор светится красным цветом и напоминает масленку.
14. Индикатор режима АКПП.
    Показывает текущий режим работы автоматической коробки переключения передач.
15. Индикатор режима МКПП.
    Данная лампа выводит информацию о рекомендуемой передаче для максимальной экономии топлива.
16. Индикатор открытого багажника или двери.
17. Критический уровень топлива.
    Его пиктограмма напоминает красную бензоколонку. Сигнал зажигается при остаточном запасе топлива примерно на пятьдесят километров движения.
18. Сигнал неисправности двигателя.
    Загорается при перебоях работы двигателя или катализатора.
19. Лампа температуры охлаждающей жидкости.
    Сигнализирует о существенном нагреве.
20. Датчик ESC.
    Загорается при включении системы курсовой устойчивости.
21. Сигнал обледенения дороги.
    Включается при температуре ниже четырех градусов. Индикация сопровождается тройным звуковым сигналом.
22. Индикатор низкого заряда аккумуляторной батареи.

Если последняя лампочка горит при работающем моторе, это означает, что аккумулятор не получает заряд от генератора. Это может свидетельствовать о неисправностях в электрической цепи или о выходе из строя аккумуляторной батареи.

Щиток приборов Киа Рио позволяет водителю в режиме реального времени контролировать работу всех систем и рассчитывать примерное расстояние, которое способна пройти машина на текущем уровне заправки. Все значки панели приборов уникальны и не дублируются другими.

Обратите внимание! Более подробную информацию о том, что означает каждый значок можно найти в инструкции к автомобилю.

Легкое чтение индикаторов приборной панели

Инженеры компании Киа сделали обозначения приборной панели понятными даже новичкам. Так, сигналы индикаторов делятся на:

• зеленые;
• желтые;
• красные.

В первом случае машина предупреждает о незначительных вещах, например отрытом багажнике или двери.

Желтый цвет обозначений носит характер предостережения. Желтые лампы, как правило, указывают на потенциальные проблемы. Например, такие индикаторы показывают падение давления в шинах, срабатывание системы стабилизации движения или уведомляют о скользкой дороге.

Красный цвет ламп указывает на проблемы с транспортным средством. Таким цветом обозначаются низкие уровни особо важных жидкостей, неисправности двигателя и проблемы с зарядкой аккумуляторной батареи.

При виде красных предупреждений специалисты рекомендуют обратить на них внимание и не продолжать движение до разрешения неисправностей.

При появлении обозначения о неисправности двигателя следует немедленно его заглушить. В случае такой ошибки машина эксплуатирует мотор в аварийном режиме. Это может увеличить расход топлива, снизить скоростные характеристики и усугубить возможные неисправности двигателя.

Заключение

Панель приборов на Киа Рио имеет различный вид в зависимости от комплектации автомобиля. В более продвинутых модификациях используется улучшенная приборка с огромным количеством преимуществ.

Однако, несмотря на это, значки приборной панели Киа Рио на всех комплектациях полностью совпадают. Индикация работы систем является стандартной. Поэтому значки панели не придется запоминать водителям, которые пересели с модели Киа Рио 2014 года на более новый экземпляр.

иконок на приборной панели — 2,724 бесплатных векторных иконки
