Органы управления и приборная панель KIA Rio | Киа Рио с 2017 года
2. Органы управления, приборная панель, оборудование салона
Примечание

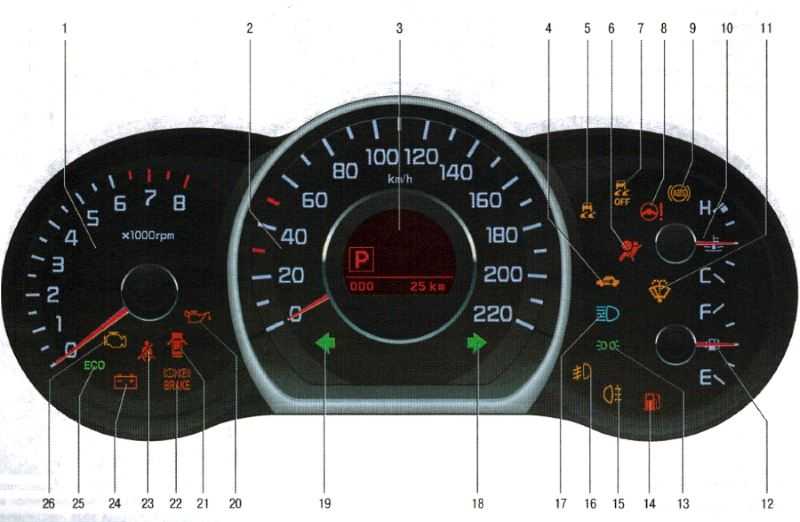

Фактический вид комбинации приборов может несколько отличаться от показанного на рисунке.
Спидометр
На спидометре отображается скорость транспортного средства в километрах в час (км/ч).
Тахометр
На тахометре отображается частота вращения коленчатого вала двигателя в оборотах в минуту (об/мин).
Тахометр используется для выбора оптимального режима переключения передач и предотвращения рывков и (или) резких бросков частоты вращения коленчатого вала.
ВНИМАНИЕ
Не допускайте работы двигателя в режиме, когда стрелка тахометра находится в красной зоне: это может привести к серьезному повреждению мотора.
Указатель температуры охлаждающей жидкости двигателя
Этот прибор показывает температуру охлаждающей жидкости двигателя, когда замок зажигания находится в положении «ON».
ВНИМАНИЕ
Если стрелка указателя выходит за пределы диапазона нормальной температуры в направлении отметки «130», это указывает на наличие перегрева, который может вызвать повреждение двигателя.
Недопустимо продолжение поездки с перегретым мотором. Если двигатель перегрелся, см. главу 1 «Действия в чрезвычайных ситуациях».
Не снимайте крышку радиатора или расширительного бачка при горячем двигателе. Охлаждающая жидкость находится под давлением и может стать причиной тяжелых ожогов. Перед добавлением охлаждающей жидкости в бачок дождитесь охлаждения двигателя.
Указатель уровня топлива
Этот указатель отображает примерное количество горючего в топливном баке.
Примечание
— Показания указателя уровня топлива дополняются контрольной лампой низкого уровня топлива, загорающейся незадолго до опустошения бака,
— На уклонах и поворотах, вследствие движения горючего в баке, может колебаться стрелка указателя уровня топлива или раньше, чем обычно, загораться контрольная лампа низкого уровня топлива. ВНИМАНИЕ
Выработка запаса топлива может подвергнуть опасности людей, находящихся в автомобиле.
После того как загорится контрольная лампа низкого уровня топлива или стрелка указателя уровня топлива приблизится к отметке «О», необходимо как можно скорее остановиться и заправить автомобиль.Примечание
Старайтесь не допускать слишком большого снижения уровня топлива. Полное его израсходование может привести к перебоям зажигания и повреждению каталитического нейтрализатора.
Этот указатель отображает текущую температуру наружного воздуха в градусах Цельсия (°С) или Фаренгейта (°F).
Примечание
Диапазон измерения температуры: -40°С — +85°С (-40Т— +211Г)
Температура наружного воздуха на дисплее не изменяется немедленно, как на обычном термометре, чтобы не отвлекать внимание водителя.
Переключение между единицами измерения температуры (с °С на °F и наоборот) производится следующим образом:
— В режиме отображения пробега автомобиля на остатке топлива нажмите и удерживайте в течение 5 секунд или дольше кнопку «RESET» на рулевом колесе. Режим пользовательских настроек на комбинации приборов: единицы измерения температуры могут быть изменены в «Other Features» («Прочие функции») — «Temperature unit» («Единицы измерения температуры»),
— Автоматическая система управления климатической установкой: удерживая кнопку «OFF» вдавленной, нажать кнопку «AUTO» и удерживать ее не менее 3 секунд.
Переключение единиц измерения температуры осуществляется одновременно для комбинации приборов и климатической установки.
На одометре отображается полный пробег транспортного средства, который должен использоваться для определения срока очередного технического обслуживания.
Индикатор переключения коробки передач
Индикатор переключения автоматической коробки передач (при наличии)
Этот индикатор указывает выбранное положение рычага переключения передач.
— Парковка: «Р».
— Задний ход: «R».
— Нейтраль: «N».
— Движение: «D».
— Спортивный режим: «1», «2», «3», «4», «5», «6».
Индикатор переключения механической коробки передач (при наличии) или автоматической коробки передач в спортивном режиме (при наличии)
Этот индикатор указывает, выбором какой передачи будет обеспечена наилучшая экономичность.
— Переключение на более высокую передачу: ▲2, ▲3, ▲4, ▲5, ▲6.
— Переключение на более низкую передачу: ▼1, ▼2, ▼3, ▼4, ▼5.
Например:
▲3 : указывает, что желательно переключиться на третью передачу (в настоящее время включена вторая или первая передача).
▼3 : указывает на необходимость понижения передачи до третьей (при текущей четвертой, пятой или шестой передаче).
Если система работает неправильно, индикатор не отображается.
Что такое приборная панель Supervision на Kia Rio, описание и обозначения значков с фото
23.02.20222 705 0 2 Kia Rio
Автор:Иван Баранов
Приборная панель (ПП) в автомобиле Kia Rio, как и в любой другой машине, представляет собой электронный узел, на котором отображены основные параметры авто. Благодаря этому устройству водителю всегда известно, с какой скоростью он движется, какой запас топлива остался в баке и какие потребители напряжения включены (частично). Подробнее о том, чем отличается Supervision приборная панель от стандартной приборки, вы узнаете из этого материала.
Содержание
- 1 Описание и расположение индикаторов и приборов на классической панели
- 2 Особенности щитка приборов Supervision
- 3 Чем отличается простая панель от Supervision
- 3.1 Фотогалерея «Сравнение стандартной ПП и Supervision»
- 3.2 Видео «Как работает ПП Supervision»
[ Раскрыть]
[ Скрыть]
Описание и расположение индикаторов и приборов на классической панели
Обозначение и распиновка стандартной приборкеВ автомобилях Kia Rio приборки могут различаться между собой в зависимости от того, имеются ли на них тахометры или нет. Рассмотрим описание контрольного щитка на примере авто с тахометром.
В соответствии со схемой приведенной выше, основные компоненты приборки следующие:
- Тахометр. Это устройство предназначено для передачи водителю информации о текущем количестве оборотов коленчатого вала двигателя.
- Спидометр. О назначении этого устройства долго говорить не будем, и так ясно, что с его помощью водитель всегда знает, с какой скоростью движется его транспортное средство.
- Световые индикаторы указателей поворота — левый и правый.
- Контроллер температуры хладагента в системе охлаждения. Стрелка датчика не должна переходить в красную зону при работающем двигателе, поскольку это будет свидетельствовать о его перегреве. Если это все же произошло, то необходимо как можно быстрее остановить авто и разобраться в причинах перегрева.
- Контрольные и аварийные индикаторы. В частности, это датчики ближнего и дальнего света, противотуманок, подушек безопасности, системы обогрева заднего стекла, ABS, аварийного давления масла в системе, открытых дверей, разряженной АКБ, а также не пристегнутых ремней безопасности. Также на приборке есть индикатор Check Engine — он появляется всегда при включении зажигания, но если он горит после запуска мотора, то силовой агрегат необходимо проверить ан предмет неисправностей.
- Датчик уровня горючего в бензобаке. Здесь же имеется световой индикатор, который загорается в том случае, если автомобиль начал использовать резервный запас топлива.
- Клавиша сброса счетчика дневного пробега.
- Сам одометр — на экране устройства демонстрируется информация об общем, а также суточном пробеге автомобиля.
Особенности щитка приборов Supervision
В автомобиле Kia Rio может использоваться два типа контрольных щитков — стандартный, а также премиальный или Supervision. В последнем случае приборка обладает улучшенными характеристиками, поскольку она предлагает более широкий функционал и некоторые дополнительные возможности. Также следует отметить, что такая ПП по своему внешнему виду имеет более спортивный дизайн, что позволяет улучшить эстетические качества интерьера салона в целом. Такая ПП ставится только на автомобили премиальной комплектации Rio 3, а также на рестайлинговые авто (автор видео — Дмитрий Балконский).
youtube.com/embed/DIxybsGQ8Ho?rel=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»>Такая приборка состоит из трех основных частей или колодцев:
- В самом центре находится спидометр, который отделен от других колодцев пластмассовым полукругом. Несмотря на то, что все показатели находятся на одном уровне, такое расположение придает некую объемность приборке. В центральной части спидометра имеется экран, где отображены основные характеристики и параметры авто.
- С левой стороны установлен тахометр.
- В правом колодце можно увидеть два основные датчика — температуры антифриза в системе охлаждения, а также уровня горючего в баке.
Конструкция этой ПП не предусматривает использование дополнительных механических устройств, так как по мнению разработчиков, это мешало бы следить за основной информацией.
Чем отличается простая панель от Supervision
Приборка Supervision позволяет автовладельцу регулировать яркость и цвет устройства, благодаря чему водитель может подобрать необходимый оттенок свечения в зависимости от времени суток. Особенно эта функция удобна для тех водителей, которые часто ездят вечером или ночью. Одной из основных характеристик такой ПП является то, что она не режет глаз ярким свечением, в отличие от стандартной приборки, где обозначения и цифры могут «сливаться».
Фотогалерея «Сравнение стандартной ПП и Supervision»
1. Стандартная ПП на Kia Rio 2. Контрольный щиток Supervision в Kia RioКак мы сказали выше, основным отличием этого контрольного щитка от стандартного считается его небольшой по размерам, но информативный экран. На этом дисплее демонстрируется основная информация о транспортном средстве и его передвижении. Разумеется, такой дисплей есть и в стандартном версии ПП, но в случае с премиальной панелью, он расположен в более удобном месте, а обозначения, демонстрирующиеся на нем, более точные и четкие.
Еще одним отличием можно назвать то, что приборка Supervision является русифицированной, в то время как стандартные версии — англоязычные. Благодаря этому водитель, не имея знаний английского языка, сможет без проблем понять то, что ему «говорит» щиток и разобраться в основных параметрах и показаниях. В любом случае, цвет свечения, а также тип подсветки в приборной панели Supervision не влияет негативно на видимость индикаторов и датчиков на экране устройства. Тем более, что при необходимости режим свечения всегда можно отрегулировать своими руками.
Видео «Как работает ПП Supervision»
Из видео ниже вы сможете узнать, что представляет собой премиальный контрольный щиток Supervision для Kia Rio и как она работает (автор ролика — Костя Пхида).
Загрузка …
Была ли эта статья полезна?
Спасибо за Ваше мнение!
Статья была полезнаПожалуйста, поделитесь информацией с друзьями
Да (100.00%)
Нет
Подсветка приборной панели Kia Avon, IN
Знаете ли вы, что ваш автомобиль оснащен функцией, позволяющей сообщать вам о своих ощущениях? Это верно. Просто надо уметь расшифровывать. Вот почему Энди Мор Киа создал это руководство по освещению приборной панели Kia для водителей из Индианаполиса.
С помощью этого руководства водители Avon и Plainfield получат лучшее представление о том, что пытается сказать им их автомобиль, и окажут им необходимую помощь, чтобы они оставались счастливыми и здоровыми на протяжении многих миль.
Световод приборной панели Kia Forte
Световод приборной панели Kia Optima
Световод приборной панели Kia Sorento
Световод приборной панели Kia Soul
Световод приборной панели Kia Sportage
Световод приборной панели Kia Stinger Levelluminl
83 Световод приборной панели
83
Сигнальная лампа уровня масла в двигателе загорается, если уровень масла в двигателе слишком низкий для безопасной и эффективной работы автомобиля. Это красный свет с изображением газового баллончика с волнистой линией под ним, указывающей на жидкость. Если этот индикатор загорается, обратитесь в местный сервисный центр Kia для проверки уровня масла.
Сигнальная лампа давления масла в двигателе
Этот индикатор также красного цвета с изображением газового баллона, однако под ним нет линии, как у сигнальной лампы уровня масла. Сигнальная лампа давления масла в двигателе означает, что автомобиль не получает достаточного давления для нормальной работы.
Если загорается этот индикатор, немедленно остановитесь и обратитесь в местный сервисный центр Kia, чтобы избежать серьезного и непоправимого повреждения двигателя.
Сигнальная лампа системы зарядки
Сигнальная лампа системы зарядки представляет собой красный свет с изображением аккумулятора и указывает на возможную неисправность генератора или электрической системы зарядки. Если это включено, запланируйте обслуживание как можно скорее.
Сигнальная лампа температуры охлаждающей жидкости двигателя
Это красный индикатор с изображением щупа, погруженного в жидкость. Если загорается сигнальная лампа температуры охлаждающей жидкости двигателя, это означает, что температура охлаждающей жидкости двигателя превышает 248° по Фаренгейту и, возможно, происходит перегрев. Остановите автомобиль, когда это будет безопасно, и выключите зажигание. Немедленно обратитесь в техпомощь на дороге.
Сигнальная лампа ABS
Сигнальная лампа ABS (антиблокировочная тормозная система) представляет собой желтый свет с буквами «ABS», заключенными в круг. Если этот индикатор загорается, это указывает на неисправность антиблокировочной тормозной системы. Запишитесь на обслуживание к техническому специалисту Kia как можно скорее. Обычное торможение по-прежнему будет работать, но ABS не будет.
Сигнальная лампа стояночного тормоза и тормозной жидкости
Если вы видите либо красный восклицательный знак в кружке, либо слово ТОРМОЗ, написанное под ним, возможно, вам необходимо долить тормозную жидкость. Это сигнальная лампа стояночного тормоза и тормозной жидкости. Он загорается при включении стояночного тормоза. Если он продолжает гореть после отключения стояночного тормоза, запланируйте обслуживание.
Сигнальная лампа приоткрытой двери
Сигнальная лампа приоткрытой двери информирует вас о том, что дверь закрыта неплотно. Это красный свет с изображением автомобиля с двумя или более открытыми дверями. Если вы видите этот свет, безопасно остановитесь и убедитесь, что все двери закрыты, прежде чем продолжить.
Запланируйте обслуживание с техническим специалистом Kia сегодня
Надеемся, что этот световой указатель приборной панели Kia помог осветить потребности вашего автомобиля в техническом обслуживании и поможет сделать ваше путешествие по Плейнфилду и Эйвону безопасным и эффективным.
Водители из Индианаполиса, заметившие любой из этих индикаторов на приборной панели, могут использовать наш онлайн-портал, чтобы легко записаться на обслуживание в Andy Mohr Kia уже сегодня.
Сигнальные лампы приборной панели Kia Rio Sedan
Сигнальные лампы на приборной панели Kia Rio Sedan обычно являются первым признаком того, что что-то не так. Если он загорается во время вождения, как можно скорее остановитесь в безопасном месте.
Red Сигнальные лампы приборной панели Kia Rio Sedan требуют немедленного внимания, в то время как другие позволяют продолжить движение и добраться до гаража, чтобы специалист мог проверить проблему
Важно знать, что на самом деле означают сигнальные лампы на приборной панели Kia Rio Sedan, не в последнюю очередь потому, что они могут предотвратить поломку автомобиля или полную поломку, потенциально избавив вас от дорогостоящего счета за ремонт и означая, что вы остаетесь в безопасности. дорога.
Вот наиболее важные сигнальные лампы Kia Rio Sedan, на которые следует обратить внимание:
Сигнальная лампа уровня масла в двигателе или давления масла, указывает на то, что температура масла становится слишком высокой, уровень масла низкий или слишком высокое давление масла низкий. Немедленно ПРЕКРАТИТЕ движение и выключите двигатель. Двигатель может быть серьезно поврежден при падении давления масла. Добавьте масло в двигатель, чтобы поднять уровень.
Сигнальная лампа тормозной системы указывает на серьезную проблему с тормозной системой, но эта лампа также загорается при включении ручного или аварийного тормоза. Лучше сразу проверить.
Символ сигнальной лампы температуры указывает на слишком высокую температуру двигателя. Вы должны остановить автомобиль и выключить двигатель как можно быстрее. Это может означать, что уровень охлаждающей жидкости на исходе, поэтому проверьте датчик на боковой стороне бачка с охлаждающей жидкостью под капотом и при необходимости долейте.
Символы индикатора заряда батареи. Вы должны увидеть сигнальную лампу заряда аккумулятора при первом включении автомобиля, но если она не гаснет через несколько секунд после запуска двигателя, возможно, проблема в электрической системе вашего автомобиля. Это может быть связано с неисправным генератором, неисправным аккумулятором, плохим соединением или поврежденным кабелем где-то в моторном отсеке.
Сигнальная лампа подушки безопасности SRS указывает на наличие проблемы с одной из многочисленных подушек безопасности в автомобиле, которую следует как можно скорее доставить к дилеру или в авторизованный сервисный центр.
Сигнальная лампа усилителя рулевого управления. Если это электронная система, есть вероятность, что ее можно «сбросить». Как можно скорее остановитесь, заглушите двигатель и снова запустите его. Если индикатор не гаснет, вам необходимо доставить автомобиль к вашему дилеру или в авторизованную ремонтную мастерскую.
