Как сделать кнопку старта вместо ключа зажигания в автомобиле своими руками

Как ни странно, данный вопрос очень часто тревожит автомобилистов и не только из эстетических соображений — в духе времени. Контактная группа, расположенная за ключом зажигания, очень часто выходит из строя, и менять ее далеко не простая задача.

В старых автомобилях часто провода от самого стартера подключены напрямую к контактам внутри контактной группы, которые замыкаются при повороте ключа зажигания.
При срабатывании стартера потребляется очень большое колличество энергии, а значит протекает большой ток (контакты бьют искру). Со временем на контактах образуется налет из гари или они вовсе перегорают, больше не обеспечивая надежный контакт.
В более новых автомобилях устанавливается отдельное реле, которое замыкает контакты стартера при повороте ключа зажигания.

— Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше.
— Реле можно всегда заменить

— Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.

Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля.
Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам.
С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Провода подключения стартера при повороте ключа на разъеме контактной группы

Если у вас старый автомобиль, осмотрев разъем контактной группы вы скорее всего найдете два самых толстых провода. Очень часто один из них красного цвета — именно эти провода напрямую подключены к стартеру.

Если вы их соедините  при повернутом ключе зажигания, скорее всего ваш стартер начнет крутиться.

Далее можно пойти простым путем. Можно просто установить кнопку и подвести к ней эти два провода, разместив кнопку в удобном для вас месте. Кнопка должна быть без фиксации, тоесть при нажатии замыкать контакты, а сразу после того как вы ее отпустите размыкать.

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

Мы использовали антивандальную хромированную кнопку — она вышла из строя примерно через пол года.

Антивандальная хромированная металлическая кнопка рассчитанная на большие токи

В случае если у вас более новый автомобиль и стартер в нем подключается с помощью реле, вам необходимо будет среди множества проводов найти именно те которые отвечают за контроль реле.

Для этого вы можете прозвонить тестером в режиме измерения сопротивления все провода на корпус автомобиля. Все провода которые прозвоняться — отметить как массу (или минус), так как они все замкнуты на корпус.

Далее к каждому из оставшихся проводов коснуться одним щупом тестера и другим щупом к корпусу в режиме измерения напряжения.

Нам нужно найти провод на котором появляется 12 Вольт именно в момент поворота ключа, тоесть когда начинает крутится ваш стартер.


Если вы нашли этот контакт, нужно проверить как работает система.

— Найдите какой то контакт на котором относительно массы всегда есть 12 Вольт.

— Поверните ключ зажигания в режим зажигания (стартер должен быть выключен)

— Проверьте еще раз тот провод который вы нашли:

 * проверьте что бы он не звонился с массой, не был закорочен с корпусом,

 * проверьте что бы на нем появилось напряжение при повороте ключа в режим включения стартера

— Теперь попробуйте отдельно взятым проводом соединить провод который вы нашли пунктом выше соединить с проводом на котором всегда есть 12 Вольт.

Если после соединения ваш стартер прокрутился, значит вы нашли провода которые соединяются при повороте ключа, что бы прокрутился стартер.

На этом ваша работа закончена. Вам необходимо лишь вывести эти провода в удобное для вас места на приборной панели и подключить к ним кнопку.

Если ваша машина старого образца, вам лучше всего установить отдельное реле для включения стартера и замыкать лишь контакты реле, а оно в свою очередь будет соединять контакты стертера.

Реле ВАЗ 30 Ампер — верхняя часть со схемой контактов


Электрическое автомобильное Реле на 30 Ампер (нижняя часть) — контакты

Стандартное реле ВАЗ на 30 Ампер имеет четыре контакта. Два из них отвечают за катушку которая соединяет контакты основной магистрали.

Посмотреть какие контакты за что отвечают вы можете на корпусе реле, либо вы можете его открыть и посмотреть как оно устроено.

Разобранное электрическое автомобильное реле с катушкой индуктивности и контактами

Как ни странно абсолютно без разницы куда подключать + (плюс) а куда — (минус) на контактах катушки реле — она в любом случае притягивает нужный контакт и соединяет магистраль.

Именно поэтому вы можете использовать уже подведенный к реле плюсовой контакт с 12 Вольтами. Его можно соединить с контактом катушки. Соответственно второй контакт замыкать на массу через кнопку.

Схема подключения кнопки включения электрического реле управления стартером

Именно эти два провода
— минус (масса)
— второй контакт катушки
необходимо вывести в удобном для вас месте и подключить к ним кнопку.

Оставшиеся контакты реле для основной магистрали необходимо соединить с проводами на контактной группе которые подключают стартер.

Не забывайте про большую мощность при подключении этих проводов. Провода должны быть очень толстыми и подключения очень надежными.

Провода можно напрямую припаять к контактам реле, но скорее всего это будет ошибкой, так как потом будет достаточно сложно его заменить. В нашем случае при разогреве контактов паяльником они расплавили пластиковый корпус реле и сместились замкнув контакты внутри реле.

Припаиваем провода к контактам реле напрямую для соединение с электросетью автомобиля

Лучше всего найти выносной разъем для таких реле, который продается отдельно. К сожалению он не радует ни своей надежностью ни качеством исполнения.

Провода на контактах разъема очень тонкие и очень плохо держаться. Мы рекомендуем вам вынуть каждый контакт и припаять к ним надежные толстые провода.

Для удобного подключения можно закрепить на провода винтовые клеммы.

Разъем с проводами и контактами для реле ВАЗ

Реле лучше всего разместить в том месте где вам удобно будет в последующем добраться до него для замены или проверки работы системы.

Помните, что все вышеописанные действия вы делаете на свой страх и риск, не рекомендуем вам браться за столь сложные электрические работы если у вас нет навыков в электротехнике.
Желаем вам удачи во всех ваших начинаниях.

схема и примеры » АвтоНоватор

Каждый человек стремится облегчить себе жизнь.

И автолюбитель в этом смысле — не исключение. Он постоянно пытается избавить себя от выполнения всяких рутинных операций, таких, как поворот ключа зажигания, к примеру. Чтобы каждый раз не возиться с ключами, автолюбители устанавливают в машины кнопки «старт/стоп». Но так ли это безопасно? А если да — то как выполнить установку такого устройства на замок зажигания? Можно ли сделать это своими руками, а главное, с минимальными затратами?

Содержание

  • 1 Принцип работы кнопки «старт/стоп»

  • 2 Достоинства и недостатки устройства

  • 3 О вариантах установки кнопки «старт/стоп»

  • 4 Как установить механизм в автомобиль

    • 4.1 Расходные материалы и инструменты

    • 4.2 Простейшая схема подключения кнопки «старт/стоп» своими руками

    • 4.3 Как правильно подключить устройство «старт/стоп» в авто

  • 5 Последовательность операций при установке «старт/стоп» на замок зажигания

    • 5. 1 Видео: устанавливаем клавишу «старт/стоп» для запуска двигателя

  • 6 Как кнопка влияет на защиту от угона

Принцип работы кнопки «старт/стоп»

Устройство «старт/стоп» функционирует по простейшему принципу: сначала в машине отключается сигнализация, потом водитель выжимает педаль тормоза, затем жмёт на кнопку.

Установленная в автомобиле кнопка «старт/стоп»

Стартер работает одну-две секунды, после чего автомобиль заводится. Если мотор требуется заглушить, водитель вновь выжимает тормоза до отказа и щёлкает кнопкой.

Достоинства и недостатки устройства

Вначале перечислим плюсы механизма «старт/стоп»:

Но без минусов тоже не обошлось:

  • для запуска двигателя водитель должен обязательно сидеть в машине и жать на тормоза. Привыкнуть к этой особенности запуска мотора бывает непросто, особенно автолюбителям-новичкам;
  • если водитель решит поставить на машину с кнопкой сигнализацию с функцией автозапуска (для прогрева машины зимой, например), то с этим могут возникнуть проблемы, которые, к счастью, решаемы.
    Просто водителю надо будет иметь при себе пару брелоков. Один из них придётся отдать установщикам сигнализации, чтобы они его разобрали, вынули микросхему и поставили её в машину. После этого ток будет подаваться только в момент старта двигателя. Но за всё это автовладельцу придётся серьёзно доплачивать мастерам;
  • если на машине уже установлена кнопка, а сигнализации ещё нет, то её установка обойдётся водителю дороже, иногда — в два раза.

О вариантах установки кнопки «старт/стоп»

Сейчас появилась масса разнообразных схем подключения механизма «старт/стоп», причём каждая со своими особенностями. Перечислим самые популярные варианты:

  • схема, предусматривающая использование ключа зажигания. При использовании этого варианта завести машину без ключа невозможно: водитель вначале поворачивает ключ и только потом жмёт на кнопку;
  • модификация без ключа зажигания. Двигатель запускается простым нажатием клавиши. Это очень удобно, однако при неправильной установке устройства машина может стать лёгкой добычей злоумышленников;
  • схема с коротким нажатием кнопки. Водитель жмёт на клавишу всего 1–2 секунды, стартер делает несколько оборотов и выключается сразу же после запуска двигателя;
  • варианты с долгим нажатием кнопки. В этом случае владелец может удерживать кнопку сколько угодно, а стартер будет вращаться до тех пор, пока двигатель не запустится;
  • схема, предусматривающая включение зажигания лишь после нажатия клавиши;
  • модификация, при которой зажигание включается на 1 секунду раньше стартера.

Кроме того, возможны сочетания нескольких вышеперечисленных вариантов: всё зависит от того, чего именно хочет добиться автовладелец. Однако установка подобных комбинированных схем требует определённых знаний автомобильного электрооборудования.

Как установить механизм в автомобиль

Перед тем как приступать к установке кнопки «старт/стоп», необходимо провести определённую подготовительную работу, которая будет зависеть от модели автомобиля. Из машины извлекается замок зажигания. А если конструкция машины не позволяет сделать это, тогда на торпеде, рядом с замком, проделывается небольшое отверстие. Чтобы его прорезать, подойдёт любой подручный инструмент: нож или обычный бытовой паяльник. Это отверстие даст доступ к проводке (позднее для него можно будет изготовить заглушку).

Далее рассмотрен наиболее простой и доступный вариант установки кнопки, которая будет работать так: первое нажатие клавиши в сочетании с нажатой педалью тормоза запустит мотор, второе нажатие его заглушит.

Расходные материалы и инструменты

Для установки устройства вам потребуется:

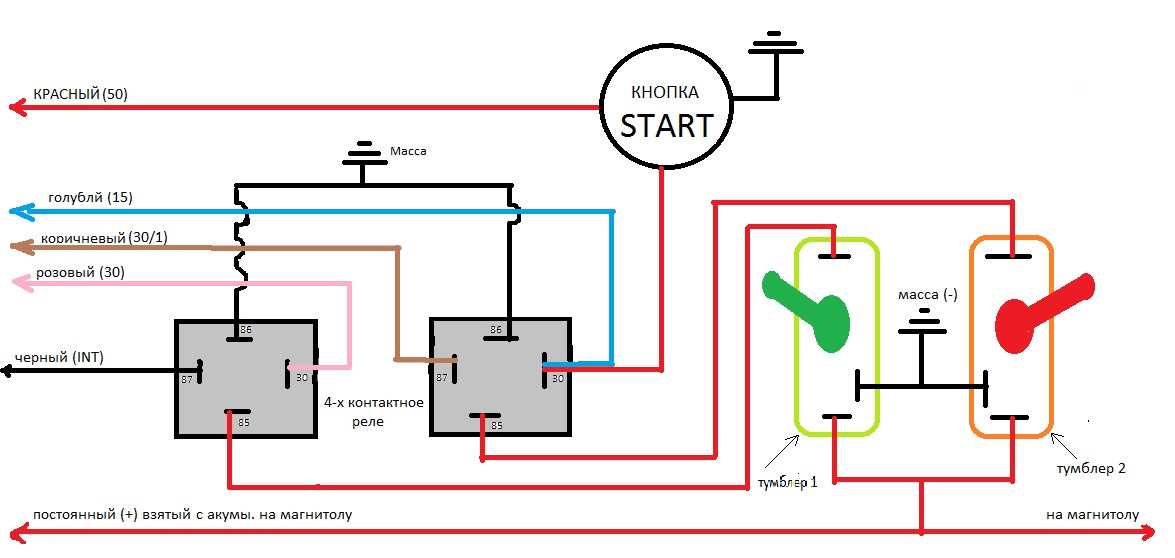

Простейшая схема подключения кнопки «старт/стоп» своими руками

Порядок монтажа устройства:

Работа устройства сводится к тому, чтобы создать в машине 3 точки для подключения: одна должна находиться в колодке зажигания, вторая — на концевом переключателе педали тормоза, третья на проводе управления.

Как правильно подключить устройство «старт/стоп» в авто

В других схемах вышеизложенный принцип сохраняется: есть кнопка с разноцветными проводами, которые сложно перепутать. Если проблема и может возникнуть, то с проводами жёлтыми, поскольку на некоторых моделях кнопок их предусмотрено три. Здесь нужно помнить следующее: тонкий жёлтый провод, находящийся на жгуте, контролирует тормоза. Два оставшихся провода идут на зажигание.

Ещё автолюбитель может столкнуться с фиолетовым проводом. Такие провода, как правило, запускают двигатель. Красный провод подаётся на отрицательную клемму аккумулятора, чёрный — на положительную. На схеме всё это может выглядеть вот так:

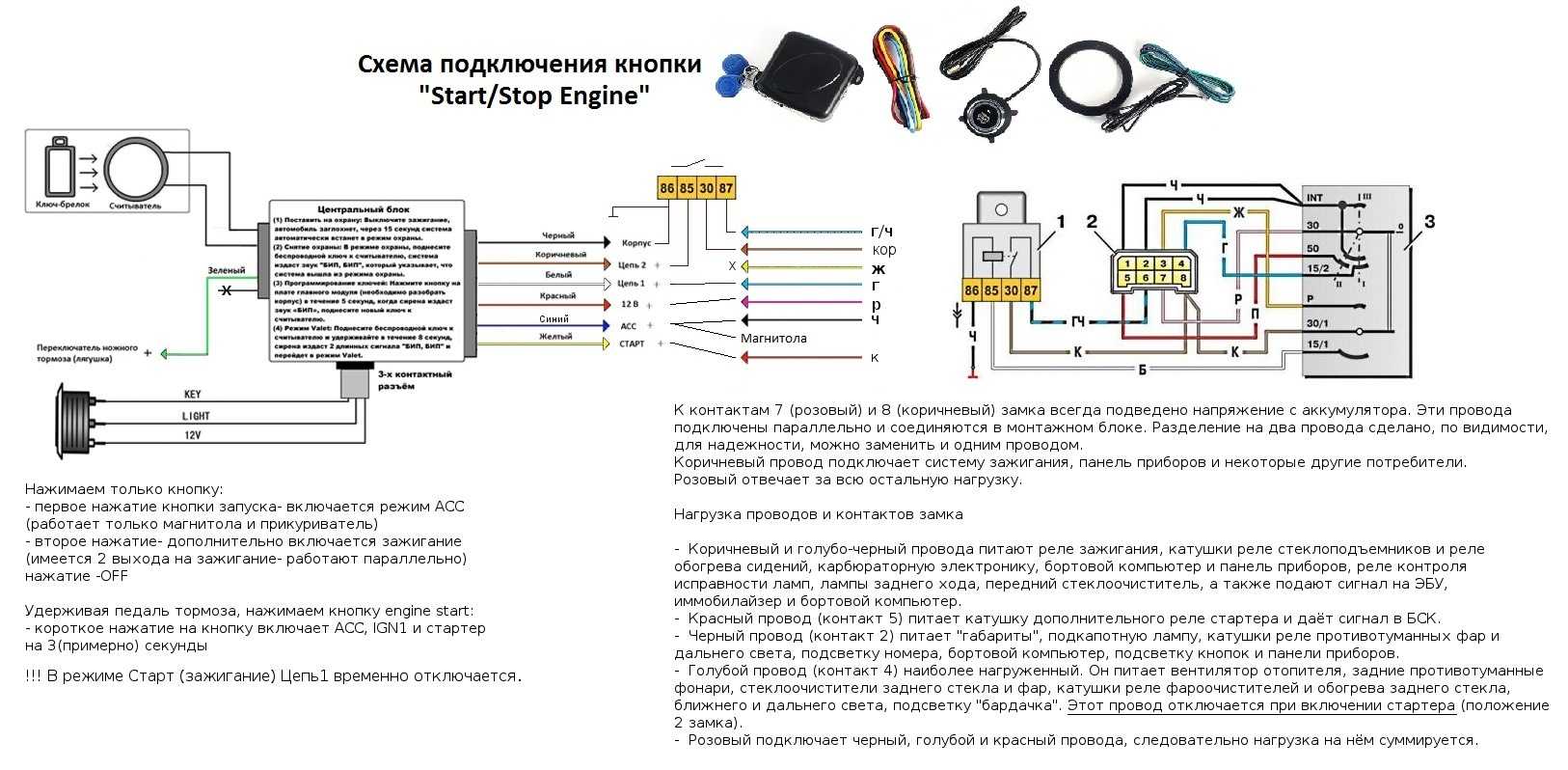

Схема подключения, предусматривающая использование готового комплекта кнопки «старт/стоп»

Речь о цвете проводов зашла не случайно. Большинство автолюбителей предпочитают не возиться с подключением проводки к кнопке, а покупают сразу готовый комплект: механизм «старт/стоп» со всеми необходимыми проводами и схемой. Цвета изоляции в комплектах от разных производителей почти всегда имеют одинаковое значение, так что путаница практически исключена.

Кнопка «старт/стоп» в комплекте с проводкой

Последовательность операций при установке «старт/стоп» на замок зажигания

Чтобы правильно вмонтировать устройство в систему, необходимо соблюдать приведённую ниже последовательность действий:

  1. Вначале извлекается личинка замка зажигания, за ней следует сам замок.

    Личинка замка зажигания извлечена из гнезда

  2. Провода, находящиеся в замке, аккуратно обрезаются.

    Жгут обрезанных проводов из замка зажигания

  3. Проводка, идущая к блоку зажигания, изолируется с помощью изоленты, после чего к ним подключается кнопка из комплекта в соответствии с выбранной ранее схемой.

    Провода на блоке зажигания тщательно обматываются изолентой

  4. После подключения клавиша монтируется на приборной панели или в любом другом удобном для водителя месте.

    Кнопка «старт/стоп», смонтированная на приборной панели автомобиля

Видео: устанавливаем клавишу «старт/стоп» для запуска двигателя

Как кнопка влияет на защиту от угона

В большинстве случаев наличие устройства никак не отражается на безопасности авто. Потому что в подавляющем большинстве современных схем так или иначе предусматривается использование ключа в брелоке машины. То есть если злоумышленник вскроет дверь без помощи «родного» ключа, кнопка «старт/стоп» попросту не запустит двигатель.

Проблемы могут возникнуть тогда, когда брелок из схемы исключается. Обычно такое происходит, когда установкой механизма занимаются дилетанты. Выход прост: доверить установку кнопки профессионалам.

Так что же даёт кнопка «старт/стоп»? Во-первых, комфорт, во-вторых — экономию времени. Последний момент особенно актуален в современном мире, где люди постоянно куда-то спешат. Для установки кнопки по простейшей схеме не требуется серьёзных познаний в электротехнике. Всё, что нужно новичку — внимательно изучить схему, прилагаемую к каждому комплекту, и не перепутать цвета проводов.
