Что такое коммутатор в автомобиле? Для чего нужен коммутатор?
Длительная физическая жизнь автомобиля при его быстром моральном старении, в который раз заставляет говорить о конструктивных решениях, потерявших свою актуальность в современном автостроении, но присутствующих во все еще колесящих по дорогам машинах.
К одному из подобных решений относится и автомобильный коммутатор, в свое время перевернувший автомобильный мир. Вот что такое и для чего нужен коммутатор в автомобиле и разберем в нашей статье.

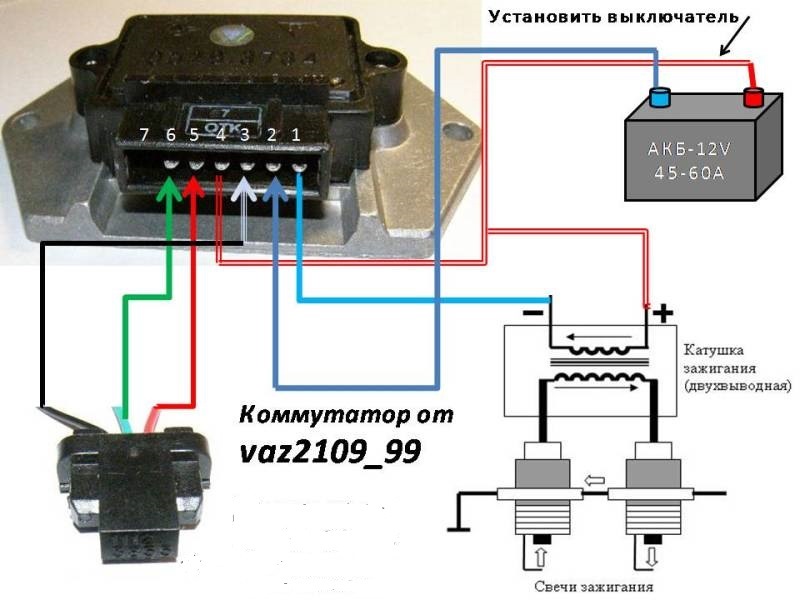

Особенности функционирования коммутатора зажигания
Еще первые автомобили оборудовались розжигом горючей смеси, в основе которого лежала система батарейного зажигания, а особенность работы заключалась в использовании принципа самоиндукции. Надо отметить, что, несмотря на все свои достоинства и недостатки, подобная схема достаточно длительное время применялась, пока не появилась совершенно новая элементная база.
В основу наименее сложного решения легла простая транзисторная схема, осуществляющая управление токами, которые протекают через катушку зажигания.
В результате возникло устройство, названное электронным коммутатором напряжения. Если сравнивать с первоисточником, то главный принцип остался прежним, основанным на явлении электромагнитной индукции.
Однако в качестве электронных ключей стали использоваться транзисторы, уменьшающие нагрузку на контактах прерывателя напряжения с одновременным увеличением силы тока, которая протекает через катушечную обмотку.
В итоге:
• Возросла надежность функционирования системы зажигания в целом;
• Возникли гарантии ее работоспособности при значительных оборотах мотора и соответственно при высоких скоростях;
• Появилась возможность увеличения степени сжатия у двигателей.
Дальнейшее развитие коммутатора системы зажигания
Вне зависимости от того, основана ли схема коммутатора на работе транзисторов или тиристоров, ее ключевое преимущество – существенное улучшение параметрических характеристик зажигания. В результате произошло полное вытеснение доминировавшего до определенного момента времени батарейного зажигания.
В процессе развития новой схемы удалось отказаться от контактных прерывателей напряжения, на смену которым пришли модификации, оснащенные бесконтактными датчиками, например, датчиком Холла.
Главный принцип, закладываемый в систему зажигания, увеличение ее надежности с одновременным ростом эффективности функционирования. В результате совершенствования электронных компонентов, управляющие блоки стали микропроцессорными, они обрабатывают сигналы, исходящие сразу от нескольких датчиков, что существенно улучшает качество управления процессом зажигания.
Вследствие чего в системы стали вводится сначала двухканальные коммутаторы, а позже стали появляться системы, располагающие индивидуальной катушкой и коммутирующим устройством для каждой свечи зажигания.
Развитие конструкции дает возможность добиться:
• Получения более мощной искры;
• Вывода из конструкции части механических устройств, снижающих устойчивость устройства к поломкам;
• Исключения потерь, возникающих в трамблере, в связи с его выводом из конструкции;
• Стабильности искрообразования на холостом ходу;
• Улучшения запуска при сниженной температуре окружающего воздуха;
• Понижения топливного расхода.
В целом введение коммутаторов в конструкцию системы зажигания отразилось на увеличении надежности автомобилей и на стабильности их работы.
Какие признаки свидетельствуют о выходе коммутатора из строя?
С вводом коммутатора в конструкцию усложнился процесс диагностирования возникающих неполадок, связанных с отсутствием нормального пуска мотора. В большинстве своем лишь обращение в специализированную мастерскую позволяет правильно идентифицировать поломку, которая выражается:
• В невозможности запуска двигателя из-за отсутствия свечной искры;
• В нестабильной работе силового агрегата, глохнущего вскоре после запуска.
Если на место коммутатора устанавливается заведомо исправное устройство, то эти признаки тут же пропадают. Подобная замена является самым простым способом, позволяющим проверить работоспособность этого электронного компонента. Имеется еще один оперативный метод определения исправности устройства по косвенному признаку. В цепь подключается вольтметр, включается зажигание без запуска мотора.
Изначально наблюдается фиксация стрелки вольтметра в некотором положении, однако чуть позже она отклоняется вправо, что свидетельствует о нормальном состоянии коммутатора.
Что немаловажно, далеко не всегда ухудшение запуска связано с выходом из строя коммутатора, следует проверять провода и прежде всего состояние разъемов, а также контакт с массой. Не лишним будет проверка датчика Холла.
В любом случае, появление на автомобилях коммутаторов напряжения сказалось в существенном улучшении эффективности запуска и качестве работы двигателя во всех режимах его работы.
Поделитесь информацией с друзьями:
Коммутатор зажигания
Контактная система зажигания имеет ряд недостатков, следовательно, для улучшения характеристик двигателя и улучшения его пуска в зимнее время, необходимо исключить возможность подгорания контактов прерывателя, многие хозяева своих автомобилей устанавливают в них так называемые электронные системы зажигания.
Для этого, на выходах коммутатора электронной системы зажигания устанавливается более мощный высоковольтный биполярный транзистор. Его задача коммутировать ток через первичную обмотку тока низкого напряжения катушки зажигания (аналогичной катушки зажигания ВАЗ-2108). Правда, биполярный транзистор имеет значительно высокое сопротивление эмиттер-коллектор в открытом состоянии, что значительно ограничивает ток через первичную обмотку катушки зажигания, а следовательно уменьшает энергию искры, что влечет за собой падение напряжения на участке эмиттер-коллектор открытого транзистора, а также приводит к увеличению мощности на открытом транзисторе, это приводит к его перегреванию. В основных промышленных коммутаторах имеют цепи ограничения тока через этот же транзистор. Они служат для
Чтобы выйти из создавшегося положения необходимо применить коммутатор зажигания мощного высоковольтного МДП-транзистора IRF-3205 в так званом выходном каскаде.
Сопротивление которого в открытом состоянии около 0,008 Ом, что способствует коммутированию без радиатора, ток до 15А, что практически исключает нагревание.
На схеме представлена принципиальная схема обычного коммутатора контактной системы зажигания, который выполняется на МДП-транзисторе.
Коммутатор работает вместе с прерывателем, при этом конденсатор находится в отключенном положении. Во время замыкания контактов прерывателя напряжение падает до нуля в точках соединения R1 и R2. На микросхеме 01 представлен инвертор. Следовательно, в это время напряжение на выходе D1 будет достаточно высоким. Напряжение подается на затвор, что приводит его в открытое положение. Во время размыкания контактов прерывателя VТ1 закрывается.
В качестве накопительного конденсатора системы зажигания выступает С2.
Следовательно, наш коммутатор выполняет работу механического прерывателя автомобиля. И, за счет того, что МДП-транзистор может коммутировать на много больший ток, это позволяет работать с током низкого напряжения катушки зажигания, это дает возможность увеличть энергию искры (ток через такую катушку зажигания будет наиболее высоким, что примерно в 1,5-2 раза превосходит ток, который может выдать на выходе стандартный коммутатор
Эта схема, исключает износ контактов прерывателя вследствие перегрева и обгорания, что приводит к увеличению зазоров его контактов.
Микросхему К561ЛН2 взаимозаменяема любым аналогом. Транзистор 1РР3205 можно заменить на 1РР470, 1РР350…1РР362. Микросхему также можно заменить — на интегральный стабилизатор типа 7812.
Как корпус можно использовать корпус от неисправного коммутатора зажигания следующих автомобилей: «Волга» или «УАЗ». Сам корпус выполняет роль радиатора для МДП-транзистора (правда, он можно сказать не нагревается).{jcomments on}
