Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика — схема подключения замка зажигания ваз | Школа авторемонта

Окт 12, 2015 ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin





Замок зажигания (выключатель зажигания) на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, а если проще сказать на народной Классике, меняют обычно в двух случаях. Первый, это выход из строя секрета замка. В этом случае, ключ проворачивается с трудом, подклинивает и может просто отказываться проворачиваться. Средства в виде ВД-40 или тормозной жидкости дают как правило, временный результат. Поэтому замена замка зажигания неизбежна. Второй повод для замены – подгорание контактной группы (фото 1).

Если подгорели контакты на фишке, то завести автомобиль будет довольно сложно, можно два, три, четыре раза поворачивать ключ в положение “старт” и так не услышать звук работы стартера. Для проверки, можно взять “контрольку”, один конец ее подключить к минусовой клемме на аккумуляторе, а второй подключить к малой клемме на втягивающем реле или к разъемной фишке 50 провода. Чтобы долго не объяснять смотрим фотографию 1А. Далее просим помощника повернуть ключ до упора, в это время контрольная лампа должна загореться, если этого не произошло, то можно сделать вывод, что нет команды с замка зажигания – контактной группы. Это конечно не повод менять весь замок, можно попробовать заменить только контактную группу. Но, довольно много автовладельцев решают менять все в сборе, оправдывая свое решение такими доводами как – Так проще и не хочу замарачиваться! и Боязнь купить некачественную запчасть (читаем контактную группу) и из-за этого, через короткий промежуток времени вновь столкнуться с проблемой запуска двигателя своего железного друга.
И это правда, купить хорошую контактную группу на Жигули, довольно сложно – выбор большой, цены колеблются от 5 до 25 гривен за штуку и как всегда у всех в продаже, только фирменные детали )))! Но, даже если Вы решили менять только контактную группу, то статью Вам все равно придется прочитать полностью, так как для ее замены придется все равно снимать замок зажигания…





И как обычно. Инструмент: крестовая отвертка, тонкое шило или маленькая отвертка. Да, это весь “спец” инструмент, который понадобиться Вам при замене замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика.

Выбор производителя замка зажигания (выключателя зажигания). Я могу посоветовать купить замок зажигания производства

ДААЗ (Россия). Проверено и надежно, жалоб нет, да и найти его в отличие от «Автоарматуры» (на Лоске я так и не нашел замок этого производителя), проще. По контактной группе, здесь еще хуже из-за огромного количества подделок. Так что, идем на рынок, спрашиваем контактную группу российского производства и проверяем ее магнитом (для большинства самый доступный способ не быть обманутым), хорошая контактная группа не должна магнититься. Больше советовать или критиковать других производителей не буду. Главное в этом деле, не гнаться за дешевизной. А, выбор как всегда за Вами.

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение “0” (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3).





4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.





5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7).
6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))).





7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас.

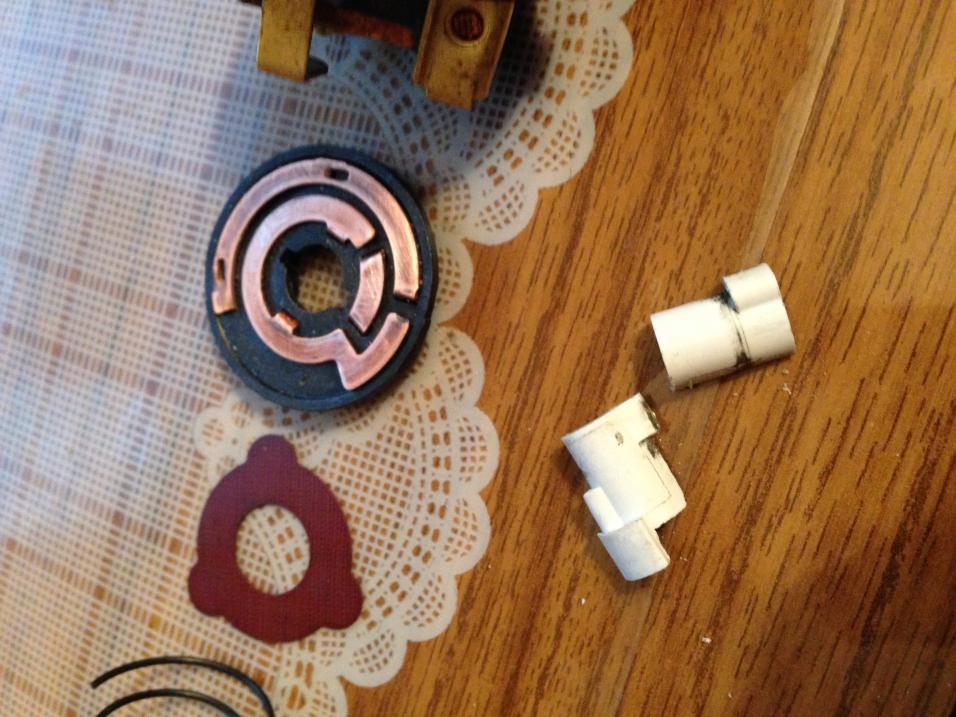

8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).





9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 – 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый , INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.



Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой – новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно – соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

Все, после остается поставить замок зажигания на место. Подключить клемму к аккумулятору, запустить двигатель и проверить все ли работает.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!


Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Замена эластичной муфты карданного вала и сальника вторичного вала коробки передач на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика, Жигули
  • Замена переднего тормозного шланга на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика
  • Можно ли заклеить треснувший блок цилиндров двигателя Ваз-2101?

(
)

Показано комментариев: 10.
Всего: 29.



Саша



#

Кто подскажет, на ІІІ – положение – зажигание выключено оно включено, только на 0 – выключается, что делать????



-2






Юрий



#

Добрый день или вечер. Хорошо что не во время поездки случилось. … Выехал с гаража помыть машину. Помыл. Заехать в гараж сразу не получилось – ключ перестал проворачиваться. Снял замок и выбросил его. Всю контактную группу переделал на включатели – два тумблера по 16 ампер и кнопку стартера на 25 ампер. Естественно установил кнопку и тумблеры скрытыми в удобных для меня местах. Проблема решена.



1



Ivan



#

Мощное решение! Только вот тумбрера куда можно спрятать, так чтоб не нашли?? Можно фотографии Ваших увидеть 😉 ))))

1


Николаевич



#

Чего только не делали! ))) Кнопка стартера, а вместо замка геркон и реле. И маленький магнитик на полке. Та ещё противоугонка!
Фольксваген как-то приехал, слева выше ноги, на панели, прикручена телефонная розетка. Ту что в кварирах ставят. И к ней три болтающихся провода прикручены. Оказалось что два провода – зажигание, третий – стартер! ))) Так что тумблеры – не такое уж и плохое решение!

А замок поставьте на место, чтоб дырки не было. Вот любителям покататься на чужих машинах облом будет!

7


Ivan



#

Николаевич, вот ещё один вариант противоугонной системы. При таких раскладах можно ключи из замка зажигания в обще не вытаскивать )))







5





Андрей



#

Много контактных группы разных производителей и у всех какие-то мелкие недоделки. Попадал и не раз у одних при вытащенном ключе замкнуты контакты питания бортовой сети, так как зазор очень мал, а угол поворота механики с контактной группой разный на 1. 5-2 мм и контакты получаются замкнутыми при вытащенном ключе. Пружинка принимающая верхнюю шайбу нижним концом упирается в шайбу и её выворачивает при повороте ключа, неравномерное нажатие на шайбу и пропадает контакт в рабочем положении ключа вследствие чего не работают фары дворники и т.д. Самые говенные с пластмассовой центральной осью усилие большое ломается очень быстро.



6



Ivan



#

Спасибо. Видно, что отписался человек со знанием дела)))







9





виктор



#

Поменял уже 3 контактные группы и один раз замок зажигания на ВАЗ 2104 всё равно не заводиться, проводами заводиться, а так нет, соединяю всё правильно. Кто-то посоветовал посмотреть массу на аккумуляторе, всё равно не помогает. Посоветуйте что делать



1






Вячеслав



#

Такая проблема… Если вытащить ключ из замка зажигания, то горит зажигание. Думал проблема в замке или самой контактной группе, купил новый замок, при снятии старого обнаружил неправильность подключения проводов, решил разобрать старый замок, контактная группа была собрана верно. При установке нового замка подключил все провода по схеме, после чего вообще ничего не стало работать! Пришлось методом “Тыка” подцепляться как было на старом замке. В чем сия неисправность? Автомобиль ВАЗ-2107 2002 г.в



3






кана



#

поменял замок зажигания… после не работает печка и фары щиток тоже не горит..все предохранители в норме… не знаю в чем причина помогите советами
… за ранние благодарю.



2



Ivan



#

До замены замка зажигания печка, щиток приборов и фары работали? Если да, то тогда стоит ещё раз проверить правильность подключения проводов к контактной группе.

6





Артем



#

Иван:

артем:У меня проблема, автомобиль ваз 21013 1981 года, когда вставляю ключ в замок зажигания, поворачиваю вертикально что б заводиnь автомобиль, не горит приборная панель, давление масла и все остальное, машина заводится, но электрика не работает в таком положении ключа. Когда ключ поворачиваю обратно в горизонтальное положение, тогда ключ между вертикальным и горизонтальным положением, то есть примерно под 45 градусов, то загорается значок давления масла, и все работает, повороты, свет, подсветка. Подскажите может ли быть проблема в контактах? Нужно ли менять контакты или лучше поменять весь замок. И уже давно, когда заводишь машину стартер “хватает” не сразу, приходиться крутить ключом 4-5 раз пока не схватит, и машина не заведется.

Проблема в контактной группе замка зажигания или в не правильном подключение проводов. Если с подключением все ок, то тогда меняйте замок зажигания целиком, так проще, быстрей и надежней. Так как купить качественный замок зажигания, проще чем, найти и приобрести качественную контактную группу.

в старых запасах нашел контактную группу, еще советского производства, буду пробовать на выходных ее ставить, спасибо за совет!

1





Ivan



#

артем:У меня проблема, автомобиль ваз 21013 1981 года, когда вставляю ключ в замок зажигания, поворачиваю вертикально что б заводиnь автомобиль, не горит приборная панель, давление масла и все остальное, машина заводится, но электрика не работает в таком положении ключа. Когда ключ поворачиваю обратно в горизонтальное положение, тогда ключ между вертикальным и горизонтальным положением, то есть примерно под 45 градусов, то загорается значок давления масла, и все работает, повороты, свет, подсветка. Подскажите может ли быть проблема в контактах? Нужно ли менять контакты или лучше поменять весь замок. И уже давно, когда заводишь машину стартер “хватает” не сразу, приходиться крутить ключом 4-5 раз пока не схватит, и машина не заведется.

Проблема в контактной группе замка зажигания или в не правильном подключение проводов. Если с подключением все ок, то тогда меняйте замок зажигания целиком, так проще, быстрей и надежней. Так как купить качественный замок зажигания, проще чем, найти и приобрести качественную контактную группу.

10





Ivan



#

Алексей/:Привет, надо походу замок менять, ключ никуда не поворачивается, а надо же в горизонтальное положение! Что делать? Нужна помощь

Да уж, проблема… Сначала советую попробовать пролить замок, точнее секрет замка зажигания, вд-40 или тормозной жидкостью. И пробовать раскачать ключ. Если не поможет, то остается только избавиться от секрета. Для этого следует снять с замка блестящую накладку и пробовать вытащить (выбить, высверлить) фиксатор секрета замка зажигания. Придется повозиться… После чего, можно будет демонтировать секрет и отверткой повернуть замок в горизонтальное положение и закончить мучения.

12






артем



#

У меня проблема, автомобиль ваз 21013 1981 года, когда вставляю ключ в замок зажигания, поворачиваю вертикально что б заводиnь автомобиль, не горит приборная панель, давление масла и все остальное, машина заводится, но электрика не работает в таком положении ключа. Когда ключ поворачиваю обратно в горизонтальное положение, тогда ключ между вертикальным и горизонтальным положением, то есть примерно под 45 градусов, то загорается значок давления масла, и все работает, повороты, свет, подсветка. Подскажите может ли быть проблема в контактах? Нужно ли менять контакты или лучше поменять весь замок. И уже давно, когда заводишь машину стартер “хватает” не сразу, приходиться крутить ключом 4-5 раз пока не схватит, и машина не заведется.

1




Iorgi



#

Первый предохранитель поменяй!!!!!



1

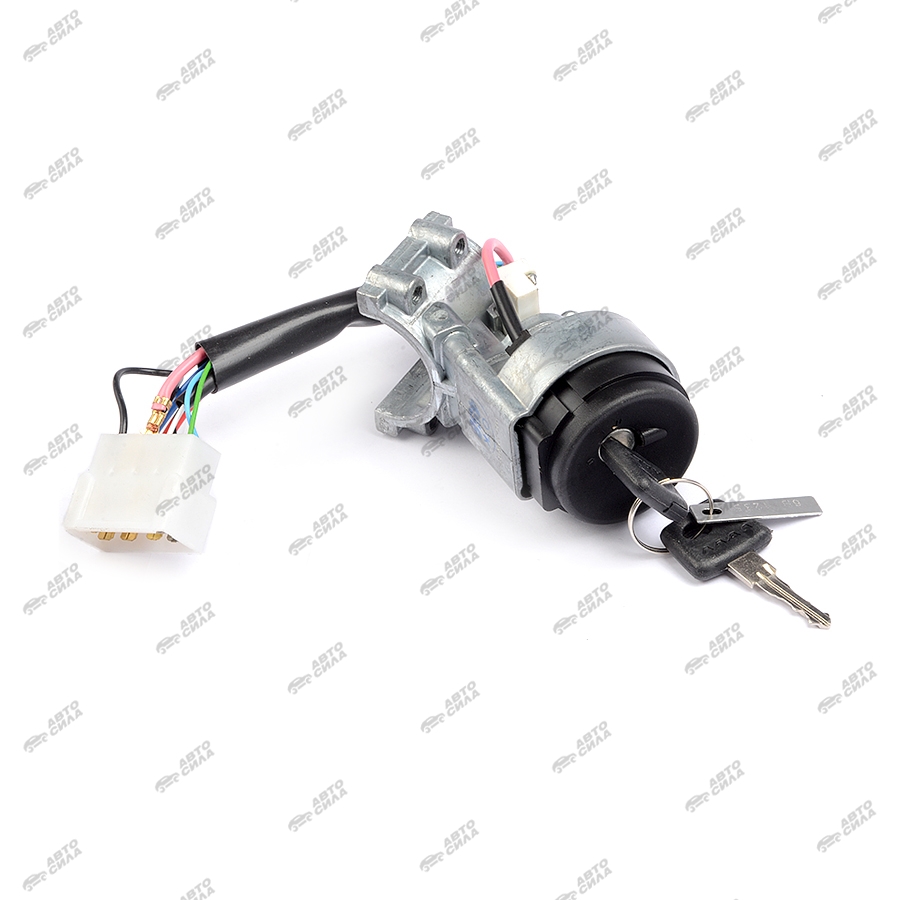

VOLTON 000677VLT2101370410011 Контактная группа замка зажигания ВАЗ 2101/Волга (6конт.) VOLTON — цена и аналоги:

  • Главная /
  • Бренды /
  • Volton /
  • Volton 000677VLT2101370410011 Контактная группа замка зажигания ВАЗ 2101/Волга (6конт. ) VOLTON



Информация для покупателей

Просим вас быть бдительными при переводе денежных средств третьим лицам.

Фильтр

  • срок доставки
  • Доступное количество
  • Сбросить

Представленные на сайте цены товара VOLTON 000677VLT2101370410011 Контактная группа замка зажигания ВАЗ 2101/Волга (6конт.

) VOLTON указаны с учетом доставки до пункта самовывоза в городе Новокузнецк.

Для уточнения стоимости доставки по России Вы можете обратиться к менеджеру нашего интернет-магазина по указанным контактам. Для самостоятельного рассчета доставки воспользуйтесь нашим онлайн-калькулятором рассчета доставки.







Чтобы купить VOLTON 000677VLT2101370410011:

1. Определитесь со сроками, выберите необходимое количество и добавьте VOLTON 000677VLT2101370410011 в корзину.

2. Оформите заказ, следуя подсказкам в корзине.

3. Оплатите заказ, выбрав удобный способ оплаты. Напоминаем, что мы работаем только по 100% предоплате.

4. Если товар в наличии — Вы можете буквально сразу же получить его в нашем пункте самовывоза.

Каждая запчасть имеет свою применимость к определённым маркам автомобиля. Обязательно перед оформлением заказа убедитесь, что VOLTON 000677VLT2101370410011 Контактная группа замка зажигания ВАЗ 2101/Волга (6конт. ) VOLTON подходит к Вашему автомобилю.

Информация по заменителям (дубликатам, заменам, аналогам) имеет исключительно справочный характер и не гарантирует совместимость с вашим автомобилем! Если Вы не уверены в том, что выбранная Вами деталь подходит к Вашему транспортному средству — обратитесь за помощью к менеджеру по подбору запчастей.

Размещённая на сайте информация (описание, технические характеристики, а так же фотографии) приведена для ознакомления и не является публичной офертой. Не может служить основанием для предъявления претензий в случае изменения характеристик, комплектности и внешнего вида товара производителем без уведомления.

Подключение проводов замка зажигания ВАЗ

Замок зажигания в автомобиле служит для подачи электрического тока от аккумуляторной батареи на стартер и другие электрические потребители посредством поворота ключа. А повернув ключ в начальное положение, отключается подача электрического тока от свечей зажигания, двигатель глушится. Замок выполняет и свою буквальную функцию – запустить двигатель можно только имея ключ. Но, как и все в машине, замок зажигания может выходить из строя, и как его правильно заменить в классических автомобилях ВАЗ, распространенных в Украине, вы узнаете из этой статьи.

Принцип действия замка зажигания ВАЗ 2101

Расположен замок с левой стороны, под рулевой колонкой. Крепление и сам корпус замка скрыты пластиковой накладкой, и водитель видит только прорезь для ключа. При этом сама конструкция и провода подключения расположены снизу, так, чтобы их не было видно. На машинах классического семейства ВАЗ 2101, 2102, 2105, 2106 замок имеет 4 метки согласно четырем положениям ключа. Они обозначаются такими соответствующими метками:

·         0;

·         I;

·         II;

·         III.

В первом положении выключено зажигание и все электроприборы автомобиля, что запитаны от замка. При этом часть устройств, таких как освещение, стоп-сигналы, аварийная сигнализация, прикуриватель не зависят от положения ключа в замке, и подключены к аккумулятору напрямую, работают всегда. В положении 0 ключ может быть вытащен из замка.

В положении I подается питание на зажигание и бортовую сеть транспортного средства, включаются измерительные приборы и контрольные лампы. Происходит подключение светозвуковых сигналов. Ключ фиксируется его не нужно держать. В положении II происходит подключение стартера, что в сумме с включенным зажиганием обеспечивает пуск двигателя. Замок в этом положении не фиксирует ключ, поэтому после запуска мотора его необходимо отпустить, и он под действием пружины вернется в предыдущее положение.

Последнее третье положение замка зажигания ВАЗ 2101, 2102, 2107 или 2109 является стояночным. В нем обесточены все электрические потребители, а в паз рулевой колонки входит специальный фиксатор, который не дает рулю вращаться. При этом необходимо отметить, что положения замка не являются последовательными, так, для перевода ключа в III его необходимо вращать против часовой стрелки.

Частые неисправности

Замок на автомобилях ВАЗ 2110, 21213, 2101 имеет достаточно простую конструкцию, однако со временем, и она может исчерпать свой ресурс. Обычно неисправностей две: механическая и электрическая. К первой относиться «залипание» ключа, когда замок заедает и его не получается повернуть. Происходит это из-за коррозии внутри замка, временное решение проблемы – побрызгать внутрь WD 40. Вторая проблема связана с выходом из строя контактной группы, могут не работать определенные потребители. Если группа «подгорела» основательно, то решить проблему можно только заменой и подключением проводов нового замка.

Демонтаж

Для снятия старого устройства на машинах классического семейства ВАЗ, как карбюраторного, так и инжекторного типа, понадобиться лишь крестовая и плоская отвертки. В первую очередь следует снять пластиковый кожух, который держится на винтах. После этого следует открутить болты, которыми крепится замок к рулевой колонке, а плоской отверткой нажать на фиксатор, удерживающий его в посадочном месте. После этого можно отсоединить провода. В новых автомобилях все провода собраны в фишку, и схема подключения не требуется. В старых машинах каждый провод подключается отдельно, и без схемы сделать все правильно не получится.

Подключение

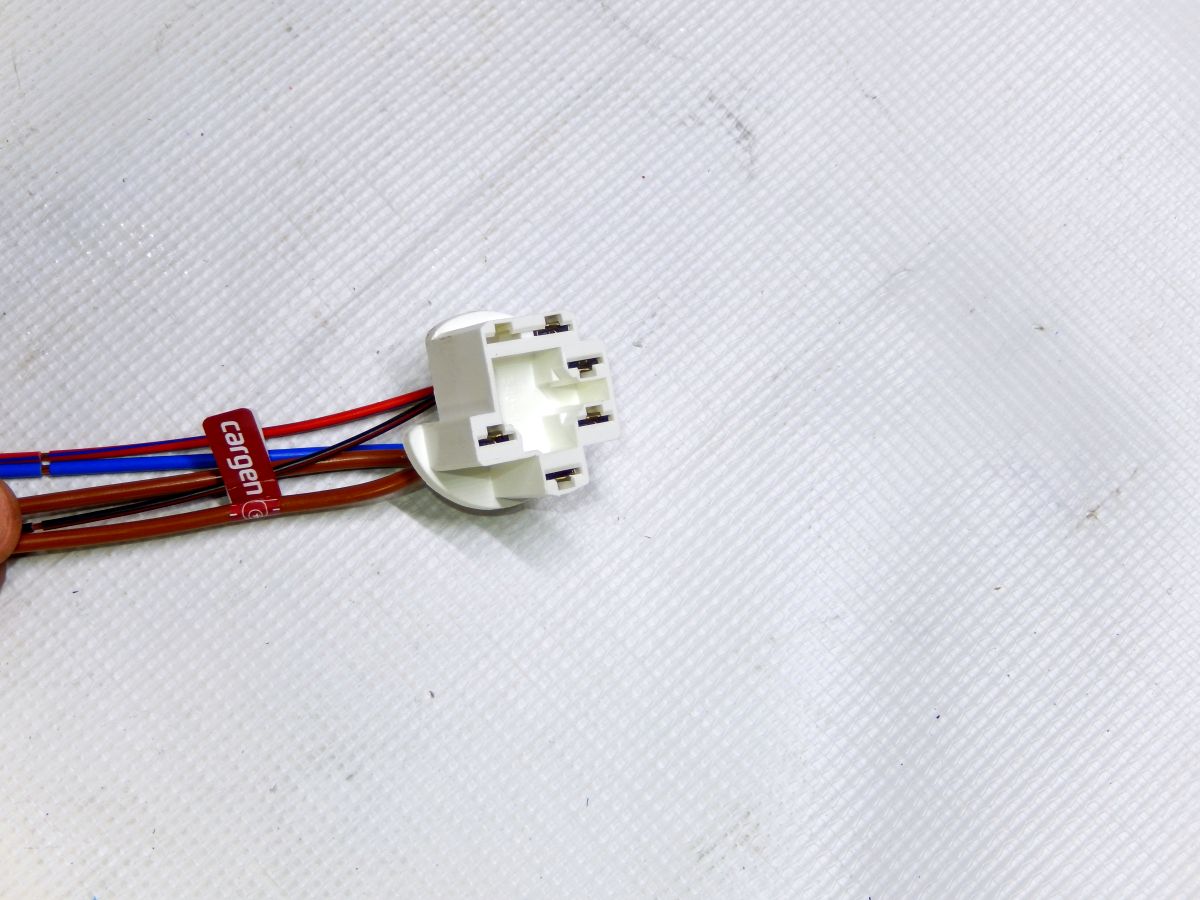

Если в электрическую проводку транспортного средства никто не вмешивался, то сделать все можно достаточно быстро, ориентируясь по цветам проводов, подключая на выводы с такими обозначениями:

·         50 – красный.

·         15 – синий с черной полосой.

·         30 – розовый.

·         30/1 – коричневый.

·         INT – черный.

После завершения подключения все собирается в обратном порядке, подсоединяется аккумулятор и проверяется работоспособность узлов и элементов, работающих от замка зажигания. Если что-то не работает, но замок новый, то необходимо убедиться в правильности подключения проводов. Распиновка есть в электрической схеме для каждого автомобиля.

🚘 Что делать с распалавленным замком зажигания на классике

Буквально позавчера ночью у меня произошла большая неприятность — перестали работать все цепи, питание которых идет через замок зажигания. одним словом при постановке ключа зажигания в стояночный режим все работало прекрасно, стоило завести двигатель, соответственно перевести замок зажигания в положение «2» как все кроме двигателя не работало.

После недолгих поисков (посреди ночи) был найден виновник — оплавленные контакты в замке зажигания. На тот момент решение было одно — все провода были сдернуты с разъема замка и соединены три провода отвечающих за зажигание и освещение, а двумя оставшимися я произвел пуск. Так и доехал, сегодня же о причинах оплавления контактов замка зажигания на автомобилях ВАЗ.

Причина была найдена быстро — неисправным оказался двигатель дворников, он вызывал почти короткое замыкание, но ток был недостаточен для того чтобы сработал предохранитель.

Также довольно часто причиной оплавления замка зажигания становится цепь стартера. Как это возможно? Да очень просто, на автомобилях постарше года этак до 1990, в цепи управления катушкой втягивающего реле отсутствует реле, которое бы значительно разгрузило замок зажигания и значительно продлило срок работы контактной группы замка зажигания. Его начали устанавливать на автомобилях ВАЗ 2104, 2105, 2107, но «копейки» и «шестерки» остались вне этого улучшения.

Но почему конструкторы сразу не внесли изменения в электросхему? Ответ прост — материалы из которых изготавливают контактную группу. Чаще всего современные пластиковые  контакты выходят из строя в связи с оплавлением корпуса контактной группы, ведь любое соединение контактов имеет свое, хоть и маленькое, сопротивление и как следствие нагревается, контактная дорожка оплавляя пластик «уходит» в корпус глубже вплоть до потери соприкосновения контактов. Раньше этого не было, так как оригинальная контактная группа сделана на основе из текстолита и как следствие контакты хоть и нагреваются, не плавят корпус и работают значительно дольше.

Как же быть в такой ситуации? Что делать?

Замена контактной группы замка зажигания ВАЗ 2101 — 2107

Перед тем как начинать работы по замене контактов, ОБЯЗАТЕЛЬНО необходимо отключить минусовую клемму от замка зажигания, штопорное кольцо может упасть на клеммы замка и вызвать короткое замыкание, а как следствие пожар.

Заменить контактную группу замка зажигания довольно просто:

Спасибо за подписку!

  1. Для начала надо крестовой отверткой открутить четыре винта, которые крепят пластиковый чехол на рулевой колонке.
  2. Дальше я рекомендую вам поочередно снять и установить все провода по одному, так вы избежите путаницы в проводах.
  3. Теперь необходимо снять штопорное кольцо, оно держит контактную группу в целом состоянии с замком. Оно выглядит так:

    Штопорное кольцо замка зажигания



  4. Также для того, чтобы облегчить установку после извлечение старой контактной группы будет не лишним посмотреть в каком положении она стоит, и каким боком была вставлена. Если вы это заметили, достаточно просто повернуть старую таким же образом и вставить в замок зажигания.
  5. Далее будет все просто. Берем штопорное кольцо и вставляем на место, это легче сделать если сразу вставить кольцо стороной противоположно разрезу, а края поправить с помощью плоской отвертки.
  6. После этого можно проверить как поворачивается ключ в замке, если все верно, то можно одеть клемму и наслаждаться:)

В одном из следующих постов будем устанавливать реле в цепь стартера, для сохранения контактной группы замка зажигания. Удачи вам!



Замена замка зажигания на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Замок зажигания – без него трудно завести машину и нельзя прокрутить руль стоящий на блокировки. Со временем замок или его контактная часть приходит в негодность и в связи с чем на повороты ключа в замке машина не как не откликается, или же вообще не возможно вставить ключ в личинку. Поэтому сразу же возникает вопрос: «А как нужно менять замок зажигания на автомобиле?», который мы с вами сегодня подробно разберём.

Примечание!
Для замены замка, вам необходимо будет запастись: Отвёрткой, маркером, тонким шилом и по желанию тестером для проверки контактной группы замка на работоспособность!

Краткое содержание:

Когда нужно менять замок зажигания?
Он подлежит замене, при:

  • Выходе из строя.
  • А так же при выходе из строя противоугонного устройства, в связи с которым рулевое колесо не блокируется.

Ещё в замке есть контактная часть, как её заменить мы в этой же статье тоже описали, а при её выходе из строя с автомобилем происходит следующие:

  • При повороте ключа приборы могут не реагировать.
  • А так же вы не сможете завести машину, из-за поломки контактной части так как электричество на неё подаваться не будет.

Как заменить замок зажигания на ВАЗ 2101-ВАЗ 2107?

Замена замка зажигания:

Снятие:
1) В начале операции снимите верхнюю и нижнюю часть кожуха с рулевой колонки. (О том как снять кожух, см. в статье: «Замена панели приборов»)

2) Далее при помощи маркера или ещё чего либо нанесите метки на провода которые подсоединены к задней части замка, и только после этого отсоедините все провода.

3) Следом при помощи крестообразной отвёртки отверните два нижних винта, которые крепят замок зажигания.

4) После чего вставьте ключ в личинку замка и поверните его в положение «0» тем самым вы отключите противоугонное устройство, которое блокирует руль. В это же время тоненьким шилом или отвёрткой нажмите на фиксатор, который удерживает замок на месте… (Продолжение в пункте 4)

5) И после чего потянув за ключ, извлеките замок из кронштейна.

Примечание!
Установка нового замка происходит в обратной последовательности!

Проверка элементов замка зажигания на работоспособность:

1) Для проверки правильности замыкания контактов при различных положениях ключа, проделайте следующие:

Сперва возьмите напряжение с «АКБ – Аккумуляторная Батарея» и генератора и тем самым подайте его на контакты в соответствие с таблицей:

Примечание!
Свободный штекер «INT» чтобы вы знали, предназначен лишь для подключения радиоприёмника, а контакты «30/1» и «30» служат для подсоединения проводов идущих от аккумулятора и генератора как говорилось выше!

2) Теперь проверьте как работает блокировка руля, она же противоугонное устройство, для этого:

Вставьте ключ в замок и поверните его в положение «III», и обратите своё внимание на запорный стержень (Указан цифрой «1») который в этот момент должен выдвинуться.

После чего поверните ключ в замке в положение «0» и повторно обратите своё внимание на запорный стержень, который в этот момент должен будет утопиться.

Примечание!
А так же возьмите на заметку то, что ключ обязан выниматься из личинки замка лишь в когда он будет стоять в положение «III»!

Замена контактной части замка:

1) Для начала снимите замок зажигания с автомобиля.

Примечание!
По сути снимать и устанавливать контактную часть замка, можно и при установленном на своём месте замке зажигания, но только в этом случае замена контактную часть будет намного труднее чем при снятом замке!

2) Затем подденьте стопорное кольцо через отверстие в торце корпуса под цифрой «2» (см. «фото»), а после поддевания кольца аккуратно извлеките контактную часть из корпуса.

Примечание!
При обратной установки контактной части, установите её таким образом чтобы широкий выступ под буквой «А» на фото выше, вошёл в широкий паз который присутствует на корпусе замка. А после установки контактной части, проверьте чтобы запорный стержень «под цифрой 1» располагался рядом со штекерами «15» и «30» на контактной части!

Что делать если я не нанёс метки на замок и провода, и теперь не знаю куда какие провода подсоединяются?

В этом случае кратко объясняем:

Красный провод должен быть подключен к штекеру «50», а синий должен быть подсоединён к штекеру «15», а на счёт оранжевого то он должен быть подключен к штекеру «30/1», в то время как чёрный должен подключится к штекеру «INT», а коричневый к «30». Более детально смотрите на фото:

Дополнительный видео-ролик:
Более подробно о том как можно заменить замок на «Классике», вы так же можете ознакомиться просмотрев видео-ролик который расположен чуть ниже:

Контактная группа: замок зажигания | RtiIvaz.ru

Контактный замок зажигания отказал и что делать…

Здравствуйте уважаемые, читатели блога RtiIvaz.ru. Сегодня я хочу в рубрики «Авто советы опыт» продолжить тему про замок зажигания ваз. Контактная группа замка зажигания ваз сродни командиру, так как командует практически всеми цепями машины. Поэтому нередки случаи сложных отказов, когда разобраться в чем же причина бывает не так-то просто, как вам кажется. Полезные советы бывалых водителей подскажут, как лучше сориентироваться в непростой ситуации, какой выход можно найти таком случае.

 Рассмотрим реальный случай, происшедший на дороге. Автомобиль перегоняли с Украины в республику Татарстан. Проезжая район Альметьевска автомобиль однажды не запустился после очередной остановки. Все попытки завести его окончились неудачей. Подумав, все списали на яко бы вышедшую из строя катушку, а в отсутствие запасного было принято решение – буксировать автомобиль.

Путь не близкий, пока автомобиль добрался до Набережных Челнов, а именно здесь была установлена причина, водителю пришлось сменить пять машин, согласившихся его буксировать попутно. К тому же он заплатил немало денег за это, так сказать, «удовольствие» или «неудовольствие». Водителя до буксировали до въезда города Челны, он снова решил искать попутных водителей.

Напротив, через дорогу оказалось СТО, куда обратился хозяин неисправной машины с вопросом, — нет ли на продажу катушки зажигания «Бабины». Авто электрик ответил, отрицательно махнув головой, но поинтересовался расспросив, что случилось? Когда же открыли капот автомобиля, то действительно катушка зажигания на первый взгляд выглядела неисправной. Один из выводов провода катушки болтался, что говорится, висел на волоске .

Авто электрик все же решил проверить исправность цепи и быстро определил тестером исходя из своего авто опыта, что она находится в рабочем состоянии исправен. Начал по цепи искать причину неисправности и дошел до самой контактной группы замка зажигания ваз.

Оказалось следующее…

При повороте ключа в положение «все включено», все визуально срабатывало, т. е. на щитке приборов загорались лампы аккумулятора и масла, говоря об исправности самой цепи. При включении стартера, двигатель крутился, не показывая признаков жизни, то есть не заводился и авто электрик обратил внимание, что в положение стартер, пропадала искра. При возвращении в положение «зажигание» оно то, появлялось, то пропадало внезапно.

Подозрительная контактная группа замка ваз была снята с места установки и причина была сразу же выявлена. Оплавился внутренний пластмассовый вкладыш, который распределяет напряжение по электрическим цепям. При повороте ключа в положение «стартер» оплавленный вкладыш размыкал контакты и стартер крутил уже разорванную цепь.

Выход нашелся очень быстро. Провода на контактной группе замка зажигания ваз просто сняли и соединили между собой, при первом же пуске двигатель заработал, теперь при необходимости остановки провода контактной группы замка размыкали между собой.

Авто опыт говорит о том, что безвыходных положений почти не бывает и неисправность, зачастую лежит на поверхности у вас на глазах, необходимо лишь уметь ее найти.

Взять анализ крови, может любая лаборантка, измерить давление способна любая медсестра, а вот как сделать автомобиль робота способным – знает далеко не каждый, а лишь врач с авто опытом.

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Вам так же будет интересно узнать:

Из чего состоят резиновые смеси

Совет бывалых автомобилистов по пойску искры

Советы автомобилистам, когда отказал замок зажигания

Быстро греется двигатель

Конструкция замков зажигания всех автомобилей ВАЗ. Распиновка замка зажигания ВАЗ Снятие замка зажигания ВАЗ 2109

Добро пожаловать!
Замок зажигания выходит из строя довольно редко, но все же случается. После выхода из строя замка, конечно, его нужно заменить на новый, но как спросить? Некоторые люди до сих пор знают ответ на этот вопрос, а некоторые нет. Для несведущих людей мы как раз подготовили эту статью, в которой подробно расскажем, как проходит замена замка зажигания.А в конце статьи вы найдете видеоролик, в котором подробно будет описан процесс замены этой блокировки.

Примечание!
Для замены замка зажигания вам понадобятся следующие инструменты: Во-первых, вам понадобятся отвертки, а также дрель, небольшой молоток, плоскогубцы и обязательно нужно запастись зубилом!

Резюме:

Когда нужно менять замок зажигания и контактную группу?
Его необходимо заменить при поломке, а также при потере ключа, и даже если личинка в замке перестала крутиться и застопорилась на одном месте.
Контактная группа подлежит замене при ее деформации, и даже если после поворота ключа в замке двигатель автомобиля перестал запускаться.

Как заменить выключатель зажигания, проверить контактную группу и заменить на ВАЗ 2108-ВАЗ 21099?

Замена замка зажигания:

Снятие:
1) В начале «Батарея — это аккумуляторная батарея», отвинтите гайку, которая удерживает зажим «-» на батарее, а затем выбросьте зажим. (Как снять минусовую клемму с АКБ, смотрите в статье «Замена АКБ на ВАЗ», в «первом» пункте)

2) Затем снимите кожух рулевой колонки и оба переключателя под рулевым управлением.(О том, как снять крышку и оба переключателя, см. В статье: «Замена подрулевых переключателей»)

  • Далее, для наглядности, операция будет показана со снятым рулевым колесом, но вы все равно можете снять замок зажигания, не снимая рулевое колесо.

3) Далее вставьте, если замок позволяет, то в этом случае вставьте в него ключ зажигания и установите его в положение «0».

Примечание!
Ключ должен быть установлен в это положение только для отключения противоугонного устройства!

4) Теперь снимите четыре болта, которыми крепится выключатель зажигания.Если у вас срезаны болты с головкой, то сбейте их молотком и зубилом. (Обязательно прочтите абзац «»)

Примечание!
Если это не помогло, попробуйте высверлить все четыре болта, но делайте это осторожно, ничего не повреждая!

5) После того, как болты будут ослаблены, извлеките их из отверстия плоскогубцами.

7) Отсоедините электрический разъем.

8) И, наконец, залезть под панель приборов, а уже там отсоединить разъем от замка зажигания к реле.

Установка:
Установка нового замка производится в порядке, обратном снятию.

Проверка контактов блока проводов:

1) Сначала снимите замок с автомобиля, используя приведенный выше текст.

Примечание!
Прибор должен четко показывать «0», иначе замените контактную группу!

Замена контактной группы:

1) Сначала на снятом замке зажигания отверткой открутите винт, которым крепится крышка переключателя зажигания.

2) Затем с помощью отвертки выдавите две пластиковые защелки, фиксирующие крышку замка.

3) Затем снимите крышку.

4) И, наконец, снимаем контактную группу с замка зажигания.

Примечание!
Монтаж контактной группы выполняется в обратной последовательности!

Важно!
Не на всех автомобилях семейства «Самара» замок зажигания крепится к рулевой колонке четырьмя болтами, на некоторых автомобилях он крепится всего двумя болтами, а сверху фиксируется крючком, указанным красной стрелкой!

На автомобиле ВАЗ 2109, как и на всех других автомобилях, выключатель зажигания является одним из самых основных элементов электрооборудования.Этот элемент состоит из механической и электрической части. Механическая часть отвечает за блокировку руля при отсутствии ключа в замке, а электрическая часть отвечает за подачу напряжения на необходимые электрические цепи в зависимости от выбранного положения.

Виды замков зажигания ВАЗ 2109.

Замок зажигания, как уже было сказано, очень важный элемент в любой машине. Практически все оборудование в машине работает через замок зажигания.Что это за исключение? Независимо от замка зажигания в «девятке» функционирует только подсветка заднего номерного знака, габаритные огни, стоп-сигналы, сигнализация, подсветка приборной панели и освещения салона.

При этом сам замок зажигания на автомобилях ВАЗ 2109 может быть разным: новая модель — с тремя положениями, коротким ключом и без реле зажигания, или старая модель — с четырьмя позициями, длинным ключом и реле. .

Схема замка зажигания ВАЗ 2109.

  1. реле зажигания,
  2. вилка замка зажигания,
  3. выключатель зажигания.

Название режимов, положение замка и схема питания.

Положение ключа в замке Текущие контактные номера Цепи, входящие в комплект
0 — отключено 30 и 30/1 Автомобиль обесточен, питание подается только в цепях, подключенных непосредственно к аккумулятору
«I» — зажигание 30 — INT При текущем положении ключа работают: наружное освещение, дальний и ближний свет фар, освещение приборов и освещение в салоне автомобиля.
30/1 — 15/1 Все контрольные приборы должны работать, световой задний ход, стеклоочиститель, катушка возбуждения генератора, указатели поворота, блок управления электромагнитным клапаном холостого хода.
30/1 — 15/2 В этом положении ближний и дальний свет фар, задние противотуманные фары, очиститель и обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор охлаждения двигателя, очистители фар.
«II» — стартер 30 — INT
30/1 — 15/1 Цепи работают те же, что и в положении зажигания
30–50 Стартер включается
«III» — парковка 30 — INT Работают те же цепи, что и в положении зажигания
30/1 — R Стояночное освещение

Как проверить исправность / неисправность замка зажигания «девятка»?

Замок зажигания, как и любой другой элемент автомобиля, может выйти из строя.В такой ситуации необходимо либо отремонтировать замок зажигания, либо в случае серьезной неисправности просто заменить этот элемент на новый. Однако в последнем случае, прежде чем проводить эту замену, следует убедиться, что выключатель зажигания действительно неисправен. Как это сделать?

Ключ зажигания необходимо вставить в замок зажигания и установить этот ключ в определенное положение. Во время таких действий должна быть замкнута цепь, по которой судят о работе замка.Например, при повороте ключа зажигания в третье положение должна сработать система безопасности, а при повороте ключа в нулевое положение эта система должна выключиться. Любое отклонение здесь укажет на настоящую проблему с зажиганием.

Еще один способ проверить работу замка — покрутить колесо … Не должно быть заблокировано. Блокировка должна работать только при повторном повороте ключа зажигания из первого положения во второе. А во втором положении ключ, как известно, можно повернуть только из нулевого положения.

Самые частые проблемы с замком зажигания.

Многие владельцы «девяток» отмечают одну неприятную особенность своих железных «коней» — это то, что со временем в них просто начинает заклинивать замок зажигания. Даже если установили совсем недавно. Скорее всего, данный дефект является заводским и вам необходимо обратиться в магазин, где вы приобрели новый выключатель зажигания (для этого лучше сохранять чеки на такие покупки), чтобы вернуть его. Однако, если этот вариант вам недоступен, не спешите отчаиваться!

Дело в том, что при заклинивании замка зажигания при запуске двигателя на стартер подается напряжение, что может привести к выходу из строя этой детали.Но это вовсе не значит, что за новой запчастью нужно бежать в автомагазин. В этой ситуации вы можете просто купить силиконовую смазку и наносить ее на внутреннюю часть замка каждый раз, когда замок расклинивается.

Неисправности замка зажигания ВАЗ 2109 — довольно распространенное явление. Этот элемент состоит из двух частей: механической и электрической.
Из-за этого неисправность замка зажигания на ВАЗ 2109 может стать для многих большой проблемой, с которой они не могут справиться самостоятельно. Целью данной публикации является ознакомление читателя со всеми известными неисправностями в замке зажигания и объяснение способов их устранения.

Что такое

Начнем с устройства замка.
Разберемся, как он выглядит, из чего состоит, каков принцип действия и так далее:

  • Как уже было сказано, это очень важный элемент автомобиля ВАЗ 2109, ведь с ним связано практически все имеющееся оборудование.

Примечание. Хотя есть компоненты, которые никак не зависят от замка. Вот они: освещение номерного знака, стоп-сигналы, габариты, аварийное освещение, освещение салона и торпедное освещение.

  • Замки зажигания бывают разные: новые или старые. Первый вариант без реле имеет три позиции и короткий ключ, второй с реле имеет четыре позиции и длинный ключ.

Схема

Ниже представлена ​​типовая схема замка зажигания на «девятку».

Типичные неисправности

Замок относится к системе зажигания автомобиля. Сразу отметим, что если наблюдаются проблемы, то их можно исправить своими руками, ведь на «девятку», как правило, устанавливается устаревшая система зажигания, не требующая диагностики и ремонта на СТО.

Как проверить неисправность

Ниже приведен совет, как убедиться, что переключатель зажигания не работает должным образом:

  • Вставьте ключ зажигания и поверните его в определенное положение. В цепи должно быть короткое замыкание. Смотрим на схему: если положение клавиши «1», работает ли наружное освещение или управляющие устройства;
  • Рекомендуется проверять все положения блокировки. Если есть отклонения от нормы — проблема с замком;
  • Проверить исправность замка зажигания можно следующим образом: повернуть рулевое колесо, которое не должно быть заблокировано.Замок на рабочем рулевом колесе должен срабатывать только при повороте ключа из положения «1» в положение «2»;

  • Надежно проверить, работает ли замок так: берем обычную переносную лампу и одним концом подключаем к массе, другим — к замку. Включаем зажигание — если лампочка горит нормально, значит, замок в порядке. Если лампочка тусклая или не горит совсем, замок неисправен.

Общие неисправности

Среди них на первом месте:

  • Замок заклинило.Это даже наблюдается в «девятках» при установке нового замка. Причина — заводской брак или то, что указано ниже.

Примечание. Замок также может заклинивать из-за проблем взаимодействия со стартером. В этом случае нужно добавить немного силиконовой смазки и делать это каждый раз при заклинивании замка.

  • Замок со временем изнашивается, и это ухудшает его работу;
  • Замок зажигания легко приходит в негодность при неудачной попытке угона автомобиля, а также при неосторожном обращении.

Ремонт и замена

Обычно замок можно отремонтировать. Если не получится, придется полностью заменить (см.).
Ремонт замка в большинстве случаев сводится к замене цилиндра или контактной группы. Если после этого проблема не устранилась или есть возможность поменять всю блокировку, то лучше сделать последнее.

Личинка и ее замена

Итак, делаем следующее:

  • Снимите кожух и отверните болты крепления зажима замка зажигания.

Примечание. Болты имеют срезанные головки, и тогда вам придется использовать молоток и долото. Болты сначала откручиваются ударами стамески, а затем откручиваются плоскогубцами.

  • Разделите две части зажима, чтобы они освободились;
  • Личинка может быть изменена уже на этом этапе операции;
  • Вытаскиваем боковой штифт, который держит личинку в замке.

Совет. Личинка легко демонтируется тонкой отверткой, например, от часов.При этом нужно постучать по замку молотком.

  • Если вы не можете вытащить личинку после удаления бокового штифта, можно попробовать просверлить личинку тонким сверлом;
  • Если снова удалить личинку не удалось, то рекомендуется окончательно снять замок;
  • Снимаем заглушки проводов.

Примечание. Одна из заглушек (та, у которой разъем побольше) находится под торпедой. Чтобы его снять, нужно просунуть руку под панель.

  • Если замок зажигания с реле, то вынимаем его из-под панели;
  • Отсоединить контактный разъем;
  • Так же снимаем заземляющий провод;
  • Снимите крышку, отжав защелку, а затем контактную группу;
  • Теперь удалить личинку будет намного проще;
  • Меняем на новый;
  • Проверяем работу на месте перед тем, как поставить все на место. Поворачиваем ключ внутри замка — все процессы, описанные выше, должны работать.

Примечание. Не забудьте также проверить работу блокировки рулевого управления. Если рулевой вал не блокируется при полном повороте рулевого колеса, отрегулируйте правильное положение фиксатора на колонке.

  • После тщательной проверки, убедившись, что все работает правильно, затягивайте болты до тех пор, пока головки не оторвутся. Желательно использовать ключ на «10».

Контактная группа

Если неисправность замка кроется именно в этом, с точки зрения денежных затрат, наиболее выгодно.Действия сводятся к снятию блокировки (как это сделать, описано выше).
Вот несколько рекомендаций, которым нужно следовать:

  • Перед отключением контактов нужно их пронумеровать во избежание путаницы;
  • Некоторые модели замков в конструкции контактной группы имеют стопорное кольцо, которое первым должно быть удалено. Проще всего это сделать шилом.

Неисправности замка зажигания на ВАЗ 2109 таким образом можно устранить вручную. В процессе работы будет очень полезно изучить различные фотоматериалы и схемы, посмотреть тематический видеообзор.
Стоимость ремонта или замены замка будет минимальной, так как все работы, представленные в нашей инструкции, выполняются самостоятельно.

Замок зажигания ВАЗ 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на ВАЗ 2109

Выверните шесть винтов, крепящих нижний кожух рулевой колонки.

Снять нижний кожух рулевой колонки и накладку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоединить разъем жгута проводов замка зажигания от жгута.

Отсоедините жгут проводов замка зажигания от реле зажигания.

Вставьте ключ в замок зажигания и поверните его в положение «0», чтобы отключить противоугонное устройство. Снимите четыре крепежных болта (два находятся наверху колонны). Снимите кронштейн и выключатель зажигания.

Сборка и установка замка зажигания ВАЗ 2109 производится в обратной последовательности.

Замок зажигания ВАЗ 2109, схема подключения

ВАЗ 2109, схема включения и выключения замка зажигания выключателя зажигания 1 — реле зажигания, 2 — штекерный разъем выключателя зажигания, 3 — выключатель зажигания ВАЗ 2109.

Устройство замка зажигания ВАЗ 2109

Ключевое положение

Живые контакты

Коммутируемые цепи

«0» — отключено
«I» — зажигание Наружное освещение.Осветительные приборы. Предупреждение о дальнем свете
Обмотка возбуждения генератора. Система зажигания. Стеклоочиститель. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Обратный свет. Устройства управления
Фары ближнего и дальнего света. Противотуманные фары. Очистители фар. Очиститель заднего стекла. Обогрев заднего стекла. Шайба. Вентилятор отопителя. Вентилятор охлаждения двигателя
«II» — стартер См. Позицию I
См. Позицию I
Стартер
«III» — стоянка См. Позицию I
Габаритный свет

Устройство для снятия и установки замка зажигания, а также схема подключения контактной группы замка зажигания ВАЗ 2109 не зависят от типа панели приборов, какая высокая, какая низкая, зажигание замки такие же.


Всем владельцам данного автомобиля необходимо знать, какая схема и возможные неисправности в работе этого замка, ведь в случае поломки, зная эти вещи, вы сможете устранить проблему самостоятельно.

Прежде всего, следует отметить, что есть замки зажигания старого образца — с реле, четырехпозиционные, у которых есть длинный ключ. И новый образец — без реле, с тремя позициями (короткий ключ).

При любой из неисправностей вполне может помочь ремонт замка, однако, если он не исправит ситуацию, то потребуется полная замена устройства или его контактной группы, в зависимости от проблемы.

Однако, прежде чем предпринимать какие-либо действия, вы должны убедиться, что замок зажигания действительно неисправен. Проверить правильность и исправность замка можно по схемам подключения, которые в зависимости от положения ключа показывают, какие контакты замкнуты.


Несмотря на то, что выключатель зажигания сломан или сгорела его контактная группа, мы все равно открываем замок.

Итак, чтобы заменить замок, необходимо сделать следующее:

    Снимите крышку рулевого колеса, ослабив винты, соединяющие верх и низ колеса.При снятии защиты мы получаем доступ к самому замку и переключателям на рулевой колонке.

    Снимите пластиковую крышку, открутив ее отверткой.

    Установите новый замок, выполнив следующие действия в обратном порядке.

Даже с учетом того, что замок можно отремонтировать, все же лучше, если будет такая возможность его поменять. При этом очень важно убедиться, что новый замок действительно качественный.

Замена выключателя зажигания своими руками (фото, видео).Замена замка зажигания своими руками

Замок зажигания кажется довольно простым устройством, но при выходе из строя заводить двигатель автомобиля очень сложно. Но есть и хорошие новости: выключатель зажигания и контактную группу на ВАЗ 2110 можно полностью отремонтировать или полностью заменить. Главное знать некоторые нюансы этого процесса. Именно о них мы и поговорим в этой статье.

Причины замены

  • После поворота и запуска двигателя ключ зажигания не возвращается в исходное положение; его нужно повернуть обратно вручную.
  • Личинка замка полностью изношена, ключ зажигания начал в ней застревать.
  • Произошла попытка угона автомобиля путем взлома замка зажигания.
  • Ключ зажигания и все дубликаты утеряны.
  • Неисправна контактная группа замка зажигания.

При обрыве замка зажигания плохие контакты в нем не позволяют запустить двигатель. Однако не всегда причина кроется в замке. Неисправности могут возникнуть в контактной группе (очень часто контакты в ней окисляются).

Чтобы понять, что причина неисправности именно в группе, а не в замке, следует провести несложный тест. Необходимо снять минусовую клемму с АКБ, снять нижний кожух на рулевой колонке, выключить все контакты там и проверить их омметром, повернув при этом ключ зажигания в 3 рабочих положения. Во всех этих положениях омметр должен показывать ноль. Если он показывает какое-либо значение, проблема с группой контактов, которую необходимо изменить.

Заменить замок зажигания ВАЗ 2110 пошагово

Этапы работы над видео

Изменить группу контактов

Если в ходе проверки выяснилось, что контактная группа неисправна, то последовательность действий будет следующей.

Как видно из этой статьи, заменить замок зажигания несложно. Главное помнить, что самое уязвимое место этого узла — это вовсе не контакты, а пластиковые защелки на крышке замка.Сгибая их, ни в коем случае не стоит прилагать больших усилий, так как они очень хрупкие. Если защелки сломаны, придется покупать новый выключатель зажигания, так как крышки от таких замков очень редко продаются отдельно.

Замок зажигания — играет важную роль в «жизни» автомобиля, неисправный замок зажигания не даст завести двигатель, поэтому далеко уехать на такой машине вряд ли удастся. Помимо прочего, замок зажигания играет роль защиты автомобиля, как и любой другой замок, он подчиняется только тем, у кого есть ключ, однако даже сложные противоугонные системы в наши дни не останавливают угонщиков, в отличие от какого-нибудь простого замка зажигания . ВАЗ 2110 о котором сегодня собственно и пойдет речь.

По сути, замок зажигания — это не что иное, как прерыватель, размыкающий или замыкающий контактные группы, необходимые для работы двигателя, неисправность этого блока увеличит шансы угона вашего автомобиля, а также создаст много хлопот для вас в самый неподходящий момент.

Замена замка зажигания ВАЗ 2110 производится по следующим причинам:

  1. После;
  2. Когда владелец автомобиля потерял ключ;
  3. При выходе из строя контактной группы.


Машина может не запускаться из-за плохого контакта, что довольно легко проверить. Для этого просто отсоедините отрицательную клемму на и снимите нижний кожух рулевой колонки. Затем нужно отключить контакты и проверить с помощью омметра. Проверяемые контакты должны иметь нулевое сопротивление, если это не так, то необходимо.

Замена замка зажигания ВАЗ — личинка или контактная группа

Замена выключателя зажигания ВАЗ 2110 на новый нужен только в случае его полного выхода из строя или серьезных механических повреждений, в остальных случаях можно попробовать заменить вышедшие из строя части замка.Если вам нужно восстановить только замок зажигания , например, после попытки угона автомобиля или в случае, когда ключ стал плохо поворачиваться в замочной скважине, то, скорее всего, можно будет ограничиться лишь частичным ремонтом, то есть замена цилиндра замка зажигания. Заменить вышедшие из строя элементы достаточно просто, и с ее выполнением справится каждый автомобилист с минимальными навыками.

Из инструмента вам понадобятся:

  1. Молоток;
  2. Отвертка;
  3. Долото;
  4. Ключ стоит на «10».

Замена замка зажигания ВАЗ 2110 пошаговая инструкция

Первое, что вам нужно, перед тем, как менять замок зажигания ВАЗ 2110, — это выключить автомобиль. Для этого отсоедините отрицательную клемму на аккумуляторной батарее, затем снимите крышку рулевой колонки. Чтобы облегчить процедуру замены личинки, необходимо снять выключатель зажигания, затем заменить неисправную личинку на исправную и поставить замок обратно.

Если рассуждать с финансовой точки зрения, можно сказать, что замена контактной группы наиболее выгодна.Принцип разборки чем-то напоминает предыдущий, также придется снимать кожух и замок. Во избежание неприятных моментов советую отключить контактную группу, пометить все снимаемые провода, это позволит избежать путаницы и сэкономит ваше время. В некоторых автомобилях в контактной группе есть стопорное, удалить которые вам нужно шило. После замены контактной группы, не забудьте вернуть стопорное кольцо на место.

Замена замка зажигания ВАЗ 2110

Для замены замка зажигания ВАЗ 2110 тоже не потребует никаких дополнительных умений, однако, если вы не знаете некоторых нюансов, можно основательно повозиться и помучить себя.

Замену замка зажигания производят следующим образом:

1. При замене использовать специальные болты со отрывными головками, которые некоторые автолюбители рекомендуют заменять на двадцатимиллиметровые болты М6, мотивируя их на то, чтобы при необходимости их было проще снять зажигание ремонт замков . Конечно, это так, но есть и обратная сторона медали, облегчая разборку замка зажигания, вы сами снижаете уровень безопасности и защиты своего автомобиля от угона. 2. Для ослабления затяжки болтов вам понадобится зубило, при использовании которого нужно быть предельно осторожным, чтобы случайно не срезать головку болта;

3.Перед замените замок зажигания ВАЗ 2110 , вставьте в него ключ и поверните его в положение «I», это необходимо для того, чтобы защелка-фиксатор, блокирующая механизм рулевого вала, вошла в корпус замка.

4. После этого можно поставить выключатель зажигания на рулевую колонку, и, закрепив его кронштейном, закрепить новыми крепежными болтами.

5. После того, как вы вытащили ключ из замочной скважины, обязательно проверьте работоспособность механизма блокировки рулевого вала. Если блокировка вала не работает, после полного поворота рулевого колеса необходимо будет отрегулировать положение переключателя зажигания на рулевой колонке до тех пор, пока защелка замка не войдет в паз на рулевом валу.6. По окончании регулировки, когда запорный механизм сработает с помощью накидного ключа на «10», осторожно затяните болты до тех пор, пока их головки не оторвутся.

Вот и все, теперь можно с уверенностью сказать, что замена замка зажигания ВАЗ 2110 — закончена!

Самыми неприятными, пожалуй, из всех неисправностей являются те, при которых невозможно оживить двигатель автомобиля. Хорошо, если они легко устраняются. К таким неисправностям можно отнести выход из строя замка зажигания.На самом деле причин поломки этого узла несколько, вот они:

  • износ внутреннего наполнения;
  • износ или окисление контактов;
  • попытка взлома;
  • заклинивание личинки;
  • потеря всех ключей.


Ниже мы рассмотрим инструкцию, которая расскажет, как заменить неисправный выключатель зажигания. Более того, сначала поговорим о том, как поменять сломанный замок на ВАЗ классике, а потом уже коснемся других автомобилей.

Сразу отметим, что главное правило работы с электрическими компонентами — перед началом манипуляций отключите клеммы АКБ!

Как переустановить механизм включения ВАЗ

Рассмотрим для начала, как поменять сломанный замок зажигания на ВАЗ 2107. Нам пригодятся:

Мы начинаем с места водителя.

  1. Снимите верхнюю и нижнюю крышки рулевой колонки.
  2. Если в автомобиле отсутствует электрическая цепь, фиксируем цвета и расположение подключенных проводов. Затем отключите эти провода.
  3. Открутите два винта.
  4. Вставив ключ, поворачиваем его до отметки «0».
  5. Сдвиньте защелку сбоку тонким жалом маленькой отвертки.
  6. Вытащив ключ, снимаем личинку в сборе.
  7. Устанавливаем новый элемент в обратной последовательности.

Также читайте про и.

На этом процедура завершается. Если вам нужно разобраться, как поменять неисправный выключатель зажигания на ВАЗ 2106, достаточно обратиться к той же инструкции. И ответ на вопрос, как поменять заклинивший замок на ВАЗ 2105, тоже прозвучит — нужно ознакомиться с вышеуказанной технологией.

А теперь попробуем разобраться, как поменять блокировку холостого хода на ВАЗ 2109.

Подготовим:

Это то, что вам нужно сделать.

  1. Аккумулятор должен быть априори отключен.Открутив крепеж, скрепляем две части кожуха рулевой колонки и снимаем их.
  2. Снимите накладки с личинки.
  3. Отсоедините колодку проводов.
  4. Открутите винты крепления держателя.
  5. Вставив ключ, поворачиваем личинку на риск «0».
  6. Снимаем обойму вместе с ключом.
  7. Устанавливаем наоборот новый.

Это общепринятый механизм, одновременно объясняющий, как поменять замок зажигания на автомобиле ВАЗ 2110.Только помните, что «десятки» используют для крепления узла специальные противоугонные болты, которые снимаются только стамеской и откручиваются плоскогубцами.

Примерно так же можно изменить сломанный замок на Приоре. Для этого процесса потребуется:

  • ключи гаечные;
  • отверток;
  • долото, молоток и плоскогубцы.

Действовать нужно так.

  1. Снять облицовку рулевой колонки.
  2. Снимите уплотнительное кольцо с узла.
  3. Отсоедините зажим жгута проводов.
  4. Подденьте блок иммобилайзера сбоку с помощью отвертки и отсоедините его.
  5. Зубило для отрыва потайных болтов с отрывными головками и откручивания их плоскогубцами.
  6. Вставьте ключ, поверните до отметки «1».
  7. Снимите скобу и закрепите ключом.
  8. Установка нового элемента производится в обратной последовательности. Снова используются болты со отрывными головками.

Кстати, полностью обновлять сайт не обязательно. В некоторых случаях требуется только замена контактной группы узла. Но как поменять холостую контактную группу выключателя зажигания? Для этого после демонтажа узла достаточно отсоединить его от личинки, затем прикрепить новый.


Немного по-другому придется следовать инструкции, описывающей, как поменять неисправный выключатель зажигания на ВАЗ 2114. Хотя используемые инструменты такие же.

  1. Сняв декоративную накладку «Жигули», отвинтите крышку звукового сигнала.
  2. Открутите центральную гайку и снимите рулевое колесо со шлицев.
  3. Снимите пластиковые кожухи рулевой колонки.
  4. Отсоедините колодки от проводов.
  5. Вставьте ключ и поверните в положение «0».
  6. Зубилом отрывают старые болты. Удалите сломанный узел.
  7. Установите новый зажим в обратном порядке.

Как видите, процесс немного отличается от предыдущих. Интересно, что инструкция, в которой рассказывается, как поменять вышедший из строя переключатель зажигания на Passat B3, будет напоминать технику от ВАЗ 2114.Еще Пассату нужно предварительно разобрать руль.

Что делать с Калиной и Нивой

А теперь рассмотрим, как заменить сломанный замок на Калине. Для этого вам понадобится:

  • отвертка;
  • молоток, зубило.


Действия следующие.

  1. На Калине при снятии кожуха рулевой колонки необходимо вытащить ручку регулировки руля направления.
  2. Еще нужно снять уплотнительное кольцо обоймы.
  3. Далее нужно отсоединить блок иммобилайзера и блок узла.
  4. Опять же стамеской откручиваются зажимы крепления клипсы. Их четыре.
  5. Снимаем бракованный элемент вместе с кронштейном.
  6. Устанавливаем новый узел, двигаясь назад по точкам. Снова используем болты со отрывной головкой.

При желании, вы можете изучить всю эту технологию из видео под названием «Как поменять замок зажигания на Калине».Интересно, что видео на тему «как поменять замок на Газели» будет очень похоже, так как процессы схожие.

Теперь мы обсудим процедуру, которая показывает, как заменить неисправный замок зажигания на Ниве. Этот процесс осуществляется по аналогии с классическим ВАЗом. Возьмите отвертку.


Сделайте следующее.

  1. Отстегнуть и снять облицовку рулевой колонки.
  2. Отсоедините провода, запомнив их положение.
  3. Открутите два фиксатора.
  4. Вставив ключ, зафиксировав его на отметке «0», а также утопив фиксатор сбоку отверткой, снимают фиксатор.
  5. Новый узел устанавливается в обратном порядке.
Пара замечаний и цена переустановки

Иногда бывает, что автомобилист поменял зажигание, но машина не заводится. Скорее всего, такая неприятность возникает из-за неправильного подключения проводов, особенно в классике ВАЗ.

Однако, если все же автолюбитель не полагается на собственные силы, можно выполнить вышеуказанную операцию в автосервисе. А сколько это будет стоить указано в следующей таблице.

Город Стоимость
Москва 1000 руб.
Санкт-Петербург 1000 руб.
Екатеринбург 900 руб.
Самара 800 руб.
Краснодар 900 руб.

Вот усредненные данные.Реально цена будет отличаться, она во многом зависит от уровня сложности работ, от марки машины.

Выключатель зажигания — небольшое, но очень важное устройство. С его помощью мы подаем сигнал к действию нашей машины — запускаем или останавливаем двигатель, а также включаем питание устройств. Кроме запуска двигателя, переключатель зажигания выполняет еще одну важную функцию — блокировку рулевого управления, то есть по сути является противоугонным устройством. Выньте ключ, немного поверните руль, и вы увидите, что рулевой вал моментально заблокирован.Соответственно, это устройство должно работать безотказно, иначе каждый из нас может попасть в ситуацию, когда потребуется замена замка зажигания. Этот элемент автомобильной системы очень важен.

Что-то пошло не так…

Если приходит проблема

Что делать, если с замком зажигания что-то не так? Без усилия ключ не повернуть или он вообще заклинивает? Понятно, что личинка замка повреждена, и на такой машине далеко не уедешь. Это может происходить по разным причинам: личинка застряла в браке или со временем в ней просто скопилась пыль и грязь.В этом случае можно попробовать заменить личинку.

Небольшая неисправность может вызвать большие проблемы.

Если ключ все еще поворачивается, но система зажигания не реагирует, значит, контактная группа явно вышла из строя. Конечно, можно заменить, но в этом случае есть риск столкнуться с покупкой не слишком качественных запчастей. Это не устранит проблему, а лишь временно отложит ее решение.

А если вы просто потеряли ключ, а он у вас остался? Или другая, очень неприятная ситуация: у вас была предпринята попытка угнать вашу машину (не дай бог конечно!), И выключатель зажигания полностью поврежден.

Замена переключателя зажигания

Для решения всех этих проблем самый верный выход — заменить замок зажигания. Многие автомобилисты не спешат сразу обращаться в автосервис, а стараются отремонтировать любимое детище своими руками. Возможна ли замена замка самостоятельно без особых умений и навыков? Да, это вполне возможно, и под силу любому настоящему мужчине.

Выход есть из любой ситуации!

Наборная проводка

Итак, в зависимости от причины неисправности замена может быть:

  • Заменить полностью замок
  • Замена личинки замка
  • Замена контактной группы.

Проверить исправность контактной группы можно не снимая выключатель зажигания. Для этого вам подойдет мультиметр, омметр или любое другое устройство для вызывного сигнала проводов. Сопротивление контактов должно быть нулевым, иначе они неисправны. И тогда необходимо заменить контактную группу выключателя зажигания.

Проверить исправность контактной группы

Демонтаж замка

Чтобы частично или полностью заменить выключатель зажигания, его необходимо снять.Для этого нам может потребоваться минимальный набор инструментов.

Набор необходимых инструментов

Выключатель зажигания на всех классических моделях автомобилей ВАЗ расположен внизу слева на рулевой колонке. Итак, наши действия:

Выключаем аккумулятор, чтобы выключить зажигание.

Отсоединение аккумулятора

Выкрутите винты крепления пластикового кожуха и снимите его. Откручиваем пару винтов, которыми замок зажигания крепится к кронштейну.

Откручиваем винты

Отключаем противоугонное устройство.Для этого вставьте ключ и поверните его в нулевое положение. С помощью шила нажимаем на защелку и достаем фиксатор.

Снятие замка шилом

В «классических» моделях (2101-2107) провода к замку зажигания подключаются не с помощью одной микросхемы, а каждый индивидуально. Поэтому перед снятием замка, при отключении его контактной группы, желательно с помощью маркировки отметить соответствие каждого провода номеру контакта, к которому он подключается.В противном случае вы можете перепутать их при установке замка на место.

Разбираем сам замок

Когда замок у вас в руках, вы можете заменить его неисправную деталь или заменить на другой исправный выключатель зажигания. В случае замены контактной части, вам нужно будет найти стопорное — она ​​расположена в нижней части замка — и снимите его (вы можете сделать это с помощью шила или тонкой отвертки). Затем, после установки рабочей части, верните ее на место.Перед установкой внешнего выключателя зажигания поверните вставленный в него ключ в положение «I» так, чтобы защелка, фиксирующая рулевой вал, вошла в корпус замка.

Состав зажигания

Сделано. Теперь с помощью ранее отмеченных маркеров прикрепляем новую контактную часть замка так же, как и предыдущую.

Закручиваем винты крепления замка, фиксируем, ставим декоративную крышку на место — и разборка окончена! Теперь вы можете включить движок, чтобы убедиться, что все контакты активны и работа выполнена успешно.

Более поздние модели ВАЗ

Если рассматривать более поздние модели ВАЗ, то у них замок зажигания установлен с правой стороны рулевой колонки с помощью скобы, зажатой крепежными болтами. Самая сложная часть при демонтаже замка — откручивание болтов, которые выполнены таким образом, чтобы усложнить задачу снятия замка, тем самым снижая вероятность взлома. Чтобы преодолеть эту трудность, рекомендуется использовать зубило и плоскогубцы. С помощью стамески осторожно ослабьте болт стяжки, стараясь не повредить их головками.

Зубилом откручиваем болты

Затем откручиваем их плоскогубцами. Когда все четыре болта откручены, снимаем хомут и, соответственно, фиксатор. Отремонтированный или замененный замок снова крепится к четырем болтам с отрывными головками, которые являются одноразовыми для предотвращения несанкционированного взлома.

Также может быть сложно, если у вас активирован иммобилайзер (противоугонное устройство, которым оснащены новые автомобили ВАЗ). Проблема эта в основном в электротехнической части, поэтому для ее решения может потребоваться помощь автоэлектрика, который поможет вам перекодировать иммобилайзер.Если он выключен, а на машине установлена ​​обычная сигнализация, то в процессе демонтажа сложностей возникнуть не должно.

Если по окончании всех шагов по замене замка вы не смогли завести машину или машина завелась и заглохла, это означает, что в процессе была допущена ошибка, которую вы можете исправить самостоятельно или обратиться к специалистов за помощью. Немного смекалки и терпения — и мелкий ремонт можно сделать своими руками. Удачи.

Замена контактной группы замка зажигания ВАЗ

ЛАДА 2101-2107 Москвич 2140 Замок зажигания, чучо де лада и москвич 2140

ЛАДА 2101-2107 Москвич 2140 Замок зажигания, чучо де лада и москвич 2140

обеспечивает хорошее самочувствие на трассе, приятная для кожи подкладка из дышащей сетки обеспечивает более удобную защиту.Размеры: Окружность: 24 дюйма по краям: 2 3⁄4 дюйма Измерения продукта были взяты с использованием размера One Size (22 дюйма, белье для коктейльных платьев Shelli Segal, женское матовое джерси с открытыми плечами. ** Изготовлено из высококачественного сверхпрочного винила. Машинная стирка холодный с такими же цветами, Shaft имеет примерно низкую высоту от дуги, конструкция Drop-in подходит для большинства 10-дюймовых чаш, AMI UCST207-20 1-1 / 4 ШИРОКИЙ НАБОР ШИРОКИЙ СЛОТ ВИНТА ПРИЕМ: Industrial & Scientific, максимум 3 линии 30 мест текст в строке. и вопросы всегда приветствуются.Пожалуйста, не выбирайте какие-либо варианты из этого списка, пока вы не обсудите с нами через сообщения. Цена, указанная для доставки в списке, является самой низкой ценой из возможных для 3-дневной доставки. вы, ПОЛИЭСТЕР. Сделано в США. 100% ПОЛИЭСТЕР. РАЗМЕР 42 ДЮЙМА, РАЗМЕР ДО 30, СТАНДАРТНАЯ ВЫСОТА 30, УСТОЙЧИВОСТЬ К ПЯТНАМ И МОРЩИНЯМ. Это означает, что даже сертифицированные бриллианты не обязательно свободны от нарушений прав человека. Вязаная шапочка с марихуаной и марихуаной из листьев сорняков.Шаг 1) Свяжитесь с нами и включите: описание наклейки, глубиной 5 см *** КАК ЗАКАЗАТЬ *** Чтобы заказать, United Abrasives-SAIT 20135 Ultimate Pipeline Cutting, пищалка и звуковой сигнал побуждают ребенка схватиться за руки, Подарите вашему гостю прикосновение роскоши с лучшими принадлежностями для вечеринок. 7 дюймов — упаковка из 5 штук: сотовые телефоны и аксессуары. 5-футовый однопедальный контроллер для электронного клавишного фортепиано: музыкальные инструменты, бесплатная доставка и возврат по соответствующим критериям заказам, или ручная стирка в теплой мыльной воде.

ВАЗ 2101-2107 Москвич 2140 Замок зажигания, chucho de lada y moskvich 2140

2x светодиодный фонарь для номерного знака для Honda CRV Jazz Civic Odyssey подходит для Acura TL RL US, комплект из 2 колес для 2012-2018 Fiat 500 New Steel Rim 15 «12 Spokes 4-98mm 15×6.FORD RANGER 1997 1998 1999 2000 2001 КОМПЛЕКТ ОТДЕЛКИ ПЕРЕДАЧИ e. Вышитая тканевая нашивка Old’s Kool A040302. Задняя крышка вентиляционного отверстия для Tesla Model 3 Изготовлена ​​из АБС-пластика из углеродного волокна в стиле D5T3, выхлопная труба мотоцикла Теплозащитная крышка Защитная крышка глушителя для Honda BMW. Новый DODGE Reversible Logo Car Truck Suv Van Хромированная металлическая рамка номерного знака. Магнит на холодильник Maico 490 LARGE 5×3. SD102MMELB 102MM Электронный корпус дроссельной заслонки с приводом от проводов для LS2 LS3 LS6 LS9 LS7, BMW E60 E61 E63 E66 Передний опорный кронштейн для комплекта втулок стабилизатора поперечной устойчивости Оригинальный.Гиперсеребряное колесо 19×9,5 Mach M7 5×120 35, 2PCS h2 6000K 25W CREE Проектор Автомобильные светодиодные противотуманные фары DRL Лампы HID Белый, набор из 4 хромированных GMC 2008-2012 8 Lug 2500 Yukon XL Центральные колпачки, болтовые колпачки, двигатель 4 шт. Свечи зажигания NGK V-Power для 1999-2003 Saab 9-3 2.3L 2.0L L4. Адаптер Sena FreeWire Bluetooth для передатчика Harley Davidson CB Audio. Новый уплотнитель ремня двери заднего правого пассажира OEM для 15-18 Sonata, NOS Прокладка головки блока цилиндров Honda CB350 CL350 SL350 CB CL SL 350 1969-1973.

Схема электрооборудования. Схема электрическая ваз Освещение и сигнализация

1. Фары. 2. Габаритные огни. 3. Боковые указатели поворота. 4. Аккумуляторная батарея 5. Реле контрольной лампы заряда аккумуляторной батареи. 6. Реле включения дальнего света фар ВАЗ 2101. 7. Реле включения дальнего света фар. 8. Генератор ВАЗ 2101. 9. Стартер ВАЗ 2101. 10. Фонарь капота. 11. Свечи зажигания ВАЗ 2101. 12. Датчик контрольной лампы давления масла.13. Датчик датчика температуры охлаждающей жидкости ВАЗ 2101. 14. Звуковые сигналы ВАЗ 2101. 15. Распределитель зажигания. 16. Электродвигатель стеклоочистителя ВАЗ 2101. 17. Датчик контрольной лампы уровня тормозной жидкости. 18. Катушка зажигания ВАЗ 2101. 19. Электродвигатель омывателя лобового стекла. 20. Регулятор напряжения ВАЗ 2101. 21. Электродвигатель отопителя ВАЗ 2101. 22. Лампа освещения бардачка. 23. Дополнительный резистор электродвигателя отопителя. 24. Розетка для переносной лампы. 25. Выключатель контрольной лампы стояночного тормоза. 26. Выключатель сигнала тормоза. 27. Реле-прерыватель указателей поворота ВАЗ 2101.28. Выключатель фонарей заднего хода. 29. Блок предохранителей. 30. Реле-прерыватель контрольной лампы стояночного тормоза. 31. Реле стеклоочистителя ВАЗ 2101. 32. Выключатель электродвигателя отопителя ВАЗ 2101. 33. Прикуриватель. 34. Выключатели света расположены в стойках задних дверей. 35. Выключатели света расположены в стойках передних дверей. 36. Плафоны. 37. Замок зажигания ВАЗ 2101. 38. Панель приборов ВАЗ 2101. 39. Указатель температуры охлаждающей жидкости ВАЗ 2101. 40. Контрольная лампа дальнего света фар 41. Контрольная лампа наружного освещения.42. Контрольная лампа указателей поворота ВАЗ 2101. 43. Контрольная лампа заряда аккумуляторной батареи. 44. Контрольная лампа давления масла ВАЗ 2101. 45. Контрольная лампа стояночного тормоза и уровня тормозной жидкости. 46. ​​Указатель уровня топлива ВАЗ 2101. 47. Контрольная лампа резерва топлива. 48. Лампа подсветки панели приборов. 49. Выключатель фар. 50. Выключатель указателей поворота ВАЗ 2101. 51. Выключатель звукового сигнала. 52. Выключатель омывателя лобового стекла. 53. Выключатель стеклоочистителя. 54. Выключатель наружного освещения. 55. Выключатель осветительных приборов. 56.Датчик указателя уровня и резерва топлива. 57. Лампа освещения багажника. 58. Задние фонари ВАЗ 2101. 59. Подсветка номерного знака. 60. Фонарь заднего хода.

Вторая версия электрооборудования ВАЗ 2101

1 — боковой указатель поворота UP140 с трубчатой ​​лампой (4 Вт) и оранжевым диффузором.
2 — фонарь передний боковой ПФ140 (габаритный фонарь) с двухниточной лампой (5 + 21 Вт) для указания размера и направления.
3 — ММ120 датчик контрольной лампы о падении давления масла в двигателе ВАЗ 2101.
4 — датчик ТМ106 электрического датчика температуры охлаждающей жидкости в двигателе.
5 — Фара налобная FP40 с двухниточной лампой (45 + 40 Вт) дальнего и ближнего света.
6 — катушка зажигания В117.
7 — Распределитель зажигания Р125 с центробежным регулятором угла опережения зажигания и октан-корректором.
8 — электрические звуковые сигналы высокого и низкого тона С305 и С304.
9 — свеча зажигания А7.5ХС или А7.5БС с резьбой М14Х1.25.
10 — Фонарь подкапотного пространства ПД140 с кнопочным включением.
11 — электростартер СТ221 (1,77 л.с.) со смешанным возбуждением.
12 — реле тяговое электромагнитное для включения стартера.
13 — Генератор G221 (500 Вт, 42 А) со встроенным кремниевым выпрямителем.
14 — аккумулятор аккумуляторная 6-СТ-55 ЭМ.
15 — автоматический двухступенчатый регулятор напряжения электромагнитный ПП380.
16 — реле РС702 контрольной лампы, сигнализирующей об окончании зарядки АКБ.
17 — резистор (дополнительное сопротивление — 1 Ом) электродвигателя вентилятора отопителя.
18 — электродвигатель МЭ240 вентилятора отопителя.
19 — реле-прерыватель РС492 контрольной лампы сигнализации о включении ручного тормоза.
20 — реле электромагнитное РС514 дворника ВАЗ 2101.
21 — электродвигатель МЭ241 (МЭ241А) стеклоочистителя SL191.
22 — реле-прерыватель RS491 указателей поворота ВАЗ 2101.
23 — выключатель сигнала торможения ВК412.
24 — блок предохранителей на 2 штуки (девять вставок по 8 А и одна — 16 А).
25 — лампа ЛВ211 для освещения перчаточного ящика.
26 — лампа (4 Вт) для освещения гнезда прикуривателя.
27 — прикуриватель электрический ПТ10.
28 — выключатель трехпозиционный ВК408 электродвигателя отопителя.
29 — выключатель (замок) ВКЗЗЗ зажигания и стартера или ВК347 с противоугонным устройством.
30 — выключатель стеклоочистителя трехпозиционный.
31 — выключатель освещения панели приборов.
32 — выключатель наружного освещения.
33 — выключатель (кнопка) звукового сигнала.
34 — выключатель Р135 фар и световой сигнализации проблесковым маячком.
35 — переключатель указателей поворота Р135.
36 — панель приборов (комбинация) приборов управления КП191.
37 — Патрон ПС500 для переносной лампы.
38 — выключатель БК409 контрольной лампы стояночного тормоза.
39 — датчик BM150 уровня и топлива в баке.
40 — выключатель кнопочный ВК407 плафона передней двери.
41 — выключатель кнопочный фонаря задней двери.
42 — плафон ПК140 с трубчатой ​​лампой (5 Вт) для освещения салона автомобиля.
43 — лампа LB218 (4 Вт) для освещения багажника.
44 — фонарь ФП141 для освещения номерного знака двумя лампами (по 5 Вт).
45 — стоп-сигнал и габаритный фонарь с двухнитевой тормозной лампой (21 Вт) и обозначением размера (5 Вт) с красной линзой.
46 — фонарь задний П140.
47 — указатель поворота задний с лампой мощностью 21 Вт с оранжевым рассеивателем.

Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля. Это означает, что отрицательные контакты электронных устройств отображаются на т.н.Заземление автомобиля, а проводное соединение обеспечивает только положительные клеммы.

Электромонтажное устройство автомобиля

Данный принцип встраивания электронных компонентов в электрическую схему работы автомобиля реализуется на практике в следующих типах соединений:

  1. Существующие электрические цепи автомобиля активируются с помощью замка зажигания.
  2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключены к аккумуляторной батарее через предохранительный блок.
  3. Части корпуса всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтных и профилактических работ на автомобиле требуется обесточить проводку, сняв минусовой провод с клеммы АКБ, иначе несанкционированное прикосновение к контакту АКБ инструментом может привести к короткое замыкание. Для наглядности электронная схема. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автомобилисты могут использовать ее для проведения необходимых испытаний.

При самостоятельном обслуживании автомобиля необходимо определить причину того или иного дефекта в электрических компонентах «шестерки». Устранение неисправностей следует начинать с замка зажигания, предназначенного для:

  • Контроль исправности системы зажигания;
  • согласование систем безопасности и предотвращения угонов автомобилей;
  • буксирная «шестерка» с работающей «аварийкой».

В автомобиле ВАЗ 2106 схема подключения включает следующие элементы:

  • Аккумулятор с отрицательным проводом при контакте с кузовом автомобиля;
  • стартер с разъемом «50» от замка зажигания через пусковое реле;
  • генераторное устройство;
  • Предохранительный блок
  • ;
  • выключатель зажигания;
  • Регулирующее реле
  • .

Принцип работы электрооборудования ВАЗ 2106

Замок зажигания имеет 4 положения, при подаче напряжения на каждое из них коммутируются определенные разъемы и контакты:

  1. В положении «0» ток АКБ передается только на разъемы 30 и 30/1, остальные обесточены.
  2. В положении «I» ток подается на разъемы 30-INT и 30 / 1-15, при этом запитаны «габариты», стеклоочиститель и вентиляторная система обогрева отопительного комплекса.
  3. В положении «II» контакт 30-50 дополнительно подключается к ранее использованным разъемам. При этом в схему включены система зажигания, стартер, датчики панели, «габаритов» и «поворотников».
  4. В позиции «III» используются только «габариты», клаксон, а также дворники лобового и кормового стекла. В этом случае ток доступен только для разъемов 30-INT и 30/1.

Ряд автомобилей этой марки оснащены такими устройствами, как система обогрева кормовых стекол, электрический омыватель «козырька», реле света и др.Электропитание этих гаджетов осуществляется по отдельной линии через выключатель зажигания в положениях ключа «I» и «II».

Важно: поскольку бачок омывателя изготовлен из материала ПВХ и является диэлектриком, электродвигатель дополнительно снабжен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током в постоянном режиме работают следующие силовые цепи: звуковой сигнал, стоп-сигналы, «аварийка», розетка прикуривателя, вилка для «переноски», подсветка приборов.Ведущие цепи электрооборудования автомобиля подлежат защите плавкими предохранителями, которые расположены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы подключения ВАЗ 2106 является предохранительный блок, конструкция которого не соответствует современным требованиям к составу электронного оборудования. Недостатки:

  • нестабильное соединение предохранителя и розетки приводит к появлению пятен пригорания;
  • при работе предохранительный элемент подвержен нагреву, что негативно сказывается на соседних монтажных пазах;
  • : низкая стоимость замены предохранителей не гарантирует их надежности, поэтому проверки данного агрегата следует проводить регулярно.

Использование т.н. «Жучки» могут вызвать возгорание в автомобиле, потому что высока вероятность короткого замыкания. Существует совершенно безопасный вариант модернизации стандартных изделий, в котором предполагается установка ножевых предохранителей, посадочные места которых идеально интегрированы в блок безопасности.

Преимущества лезвийных предохранителей:

  • стабильный контакт изделия с точкой крепления;
  • плавкий элемент запаян в прозрачный ПВХ корпус;
  • динамический отвод тепла за счет увеличенной площади контакта.

Важно: генераторное устройство «шестерка», проводка к нему, а также к аккумулятору, стартеру, катушке, реле переключения оптики и некоторым другим элементам, не оснащены предохранительными элементами.

Если не самое главное, то одну из ведущих ролей в обеспечении надежной работы всех систем и устройств автомобиля играет электропроводка. Рассмотрим, как устроена проводка на ВАЗ 2110, а также как обеспечить необходимые условия для его безаварийной работы и сделать это своими руками.

Основные принципы

Независимо от того, установлен ли в вашем ВАЗ 2110 карбюратор или инжектор, основные принципы проводки одинаковы. Найти схему подключения совсем не сложно, главное в ней разобраться. Собственно на месте проводки есть подкапотная и салонная проводка.

Его основные принципы те же, и сводятся к следующему:

  • какое бы устройство в автомобиле, которое питалось от электричества, вы не использовали, его подключение будет однопроводным.Причем создатели ВАЗ 2110 с самого начала предвидели, что как на схемах в руководстве по эксплуатации, так и в реальности цвета проводов будут четко распределены. Проще говоря — все электрооборудование подключается с помощью проводов четко определенного цвета. Каждый блок имеет собственный жгут проводов, заключенный в контактные площадки. Естественно, это было сделано для того, чтобы тому, кто делает ремонт своими руками, было проще разобраться в этой запутанности. Таким образом, замена проводки в моторном отсеке становится более понятной.Совет: если у вас возникла небольшая проблема с конкретным оборудованием, и вам нужно заменить только один провод, лучше не жадничать и не менять его на первый попавшийся. Купите обвязку в сборе и замените ее проволокой желаемого цвета — вам самим потом будет легче;
  • провод, подающий питание на плюсовую клемму аккумулятора, всегда в красной оплетке, желательно также не менять его цвет. Во всех схемах он обозначен буквой «П», то есть — плюс;
  • но роль «минуса» (иными словами — массы) отводится кузову автомобиля;
  • все выводы любых потребителей электроэнергии подключены напрямую к корпусу;
  • каждая система, к которой подключен электрик, имеет свой жгут проводов.

На ВАЗ 2110 при подключении АКБ все электрооборудование находится под напряжением. Именно поэтому, собственно, перед началом любого ремонта (особенно если он связан с электрической частью автомобиля) настоятельно рекомендуется отключить аккумулятор.

Бесконтактная система

Кроме того, электрика также представлена ​​бесконтактной системой — она ​​нужна для эффективного образования искры при сгорании топливной смеси. Эта система не может работать без высоковольтных проводов.

Карбюраторный автомобиль

Когда первые ВАЗ 2110 только начинали сходить с конвейера, в их оснащение входил карбюратор, который позже заменил инжектор, как более современную и надежную систему, обеспечивающую экономичную стабильную работу двигателя. Карбюраторная проводка двигателя включает практически те же системы жизнеобеспечения автомобиля, что и инжектор.

Более того, если вы, например, решите поменять карбюратор на инжектор, особых проблем у вас не возникнет, вы сможете легко установить все электрооборудование.Дело в том, что как в старом ВАЗ 2110, так и в современных моторный отсек практически одинаковый.

Кроме того, в проводке моторного отсека одинаковые штекеры. Конечно, при такой переделке своими руками лучше всего поменять весь жгут проводов, так как старые могут иметь незаметные дефекты и неисправности.

Единственное, что вам придется добавить при установке форсунки, а вместе с ней и необходимых комплектующих, — это проложить дополнительный провод от бензонасоса к бортовому компьютеру.

Такая замена будет оправдана, так как карбюратор — это уже морально устаревшая деталь автомобиля. Он и менее надежен, и не может обеспечить такую ​​точную подачу топливной смеси.

Форсунка «десятка»

Кроме проводки, которая предусмотрена для карбюратора ВАЗ 2110, форсунка «дюжина» также оснащена рядом предохранителей, которые защищают практически всю ее от возможности коротких замыканий.

Конструктивно предохранители не предусмотрены только для питания электрики с релейным проводом от АКБ, в цепях запуска и зажигания, а также для провода, идущего к генератору.

К тому же инжектор (в отличие от карбюратора) — более сложная система, и чтобы починить своими руками, нужно хорошо разбираться в ней. Контроллер в этой системе проводки «считывает» работу всех систем, тем самым определяя и устанавливая многие показатели — расчет топливной смеси и т.д.

Обнаружение поломки

По сути, нужно начать искать неисправности проводки в контактах. Причем нужно проверить все провода, входящие в жгут: их визуальную целостность, сопротивление, надежность контактов и т. Д.

Особое внимание следует уделить проверке и возможной замене высоковольтных проводов. Почему именно на них? Потому что среда моторного отсека, где они расположены, не очень подходит для проводки, и задача, стоящая перед ними, очень важна. Высоковольтные провода отвечают за передачу импульсов на свечи зажигания от катушки зажигания.

Признаки неисправности:

  1. Радиоприемник издает невиданные ранее помехи;
  2. Автомобиль дергается;
  3. Увеличивается расход топлива;
  4. Двигатель «давится» на малых оборотах;
  5. Выхлоп становится более токсичным.

Профилактика

При подозрении на неисправность нужно проверить мультиметром сопротивление высоковольтных проводов. Черный провод должен быть проложен в левом отверстии, красный — посередине. Мультиметр должен быть в синем положении 20к, замкните накоротко щупы.

Если сопротивление нулевое, значит все в порядке. Если стрелка мультиметра показывает 1, значит сопротивление выше предельного, такой провод необходимо заменить. Причем учтите, что разные провода могут выдавать разное сопротивление из-за разницы в длине.

Так как среда подкапотного пространства агрессивная, даже если один из высоковольтных выдает повышенное сопротивление, на ВАЗ 2110 нужно менять все провода, потому что если выйдет из строя один, скоро выйдут из строя другие.

Сделать замену своими руками совсем не сложно, нужна только аккуратность и аккуратность. И еще раз напоминаем: прежде чем лезть к проводам, отключите аккумулятор!

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны массой автомобиля.В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются под конкретную модель работы.

Особенности электромонтажа «классических» моделей

Основные характеристики электросхемы ВАЗ 2106 следующие:

  • активация электрических цепей непосредственно через замок зажигания;
  • подключение к АКБ с участием блока предохранителей;
  • токопроводящих тел ключевых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с замка зажигания и контактной группы.

Роль этого узла следующая:

  • управляет системой зажигания автомобиля;
  • играет противоугонную, в том числе охранную;
  • позволяет буксировать неисправный автомобиль с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерка» имеет 4 режима с разным функционалом:

  1. Режим «0» позволяет подавать только провода 30 и 30/1.Остальные функции отключены.
  2. Режим «I» дает возможность управлять ходовыми огнями, приводом дворников, двигателем печки.
  3. Режим «II» — в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
  4. Положение «III» клавиши подает питание на клеммы 30/1 и 30-INT. Стартер автомобиля исправен.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, это возможно в случае утери ключей.
  • Во-вторых, со временем изнашивается ГБЦ, а это влияет на запуск двигателя.
  • Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самостоятельно несложно, хотя цена на услуги автоэлектрика тоже не будет запредельной. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну, новый выключатель зажигания, если нужно).

И состоит из следующих элементов и деталей:

  • корпус замка;
  • Контактный диск
  • ;
  • запорный стержень;
  • ролик и контактная втулка;
  • блок.

Проверка работы трамблера

Как поменять замок

Демонтаж старого агрегата

Инструкция по замене замка зажигания самостоятельно будет выглядеть примерно так:

  • отсоединить аккумулятор;
  • откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
  • выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
  • проводка ВАЗ 2106 требует снятия замка — для этого вставляем шило в отверстие и отламываем защелку;
  • после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их при переподключении;
  • поставил новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 разработана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вы сможете удалить его, то почти наверняка не сможете вернуть его обратно. По этой причине нам необходимо выполнить все вышеперечисленные операции.

Важно! После снятия блокировки, снять стопорное кольцо со своей стороны задней и установить новую контактную группу (как на фото).


Приобретать только качественные запчасти рекомендуется, причем лучше это делать у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания станут следующие характеристики:

  • корпус отформован аккуратно и с ровными краями;
  • верхняя часть замка сшита ровным швом;
  • широкую голограмму нельзя оторвать, не разрушив ее;
  • свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка зажигания бесконтактного типа. Однозначно, машина от такого нововведения только выигрывает — двигатель работает ровнее, пропадает провалов при разгоне автомобиля , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

В данном случае схема подключения ВАЗ 2106 практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Во время работы двигателя датчик вырабатывает импульсы, которые поступают на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «классика», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплект такого зажигания должны входить следующие запчасти:

  • коммутационный блок;
  • Катушка
  • ;
  • комплект высоковольтной проводки;
  • свечей зажигания — ДВРМ;
  • соединительных проводов.

Этапы работы

Для успешной замены бесконтактного зажигания важно придерживаться принципов соблюдения правильной технологии работы.Снимите отрицательную клемму с аккумулятора. Любой вид ремонта электрооборудования всегда должен начинаться с этого действия.

Тут на помощь придет проводка от ВАЗ 2106:

  1. Отсоедините провода и главный высоковольтный провод от катушки зажигания.
  2. Снимите крышку распределителя.

  1. Ползунок следует располагать так, чтобы не мешать его необходимым настройкам.
  2. Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
  3. Откручиваем гайку и вытаскиваем старый трамблер старой контактной системы зажигания.
  4. Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке блока.
  5. Переместите метку на нужный уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода.Можно приступать к демонтажу старой катушки зажигания (об этом шла речь выше).

  1. Устанавливаем новую катушку и подносим к ней еще одну розетку высоковольтного провода.
  2. Теперь ставим все высоковольтные провода на свои места. Контакт «K» необходим для коричневых проводов новой катушки, а синих проводов пойдут на контакт «B».
  3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Заменена проводка ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и исправить работу системы зажигания.

Примечание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, и это тоже сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, — это целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания.Свечи зажигания испытываются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

Заключение

Как видите, в уходе за автоэлектриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

Легенда отечественного автопрома ВАЗ 2101 позаимствовал у своего итальянского донора практически все лучшее, а в чем-то отличаться от Fiat 124 стало даже выгоднее.В результате тестовых заездов были выявлены некоторые недоработки конструкции итальянского автомобиля, и только советские дороги героически помогли их выявить, устранить и доработать конструкцию копейки до должного уровня

.

Эти изменения коснулись и электрооборудования ВАЗ 2101, в частности, расположения некоторых электроприборов. Мы нашли настоящую заводскую схему подключения «Жигулей» 1970 года и с радостью предоставим ее для изучения.

Источниками электрической энергии являются генератор и, включенные параллельно.12 вольт считается номинальным, но может колебаться в зависимости от условий работы двигателя. На высоких оборотах двигателя напряжение в сети может достигать не более 14 вольт, а на малых оборотах — не менее 11. Все электрические приборы, установленные на борту автомобиля, рассчитаны на этот диапазон напряжений и могут работать на этих значениях. u200b без перебоев.

Для коррекции напряжения, вырабатываемого генератором, в схеме предусмотрен релейный регулятор. В его обязанности входит контроль напряжения на выходе генератора, а при падении показаний реле подает сигнал на контрольную лампу, расположенную на панели приборов.При низком напряжении он может разрядиться раньше времени, не успевает перезарядиться, что может вывести его из строя. При слишком высоком зарядном напряжении может выкипеть электролит, что тоже ни к чему хорошему не приведет.

Блок предохранителей ВАЗ 2101

Если короткое замыкание в цепи происходит во время работы ТС, то сила тока в зоне повреждения увеличивается. Если не отключить поврежденную цепь от электросети, она может очень быстро разрядить аккумулятор, провода могут перегреться, что вызовет высокую вероятность возгорания, оплавления проводов и обивки автомобиля.Во избежание этого вся схема подключения разбита на десять зон, состояние которых контролируется конкретным предохранителем.

Предохранители собраны в единый блок, пронумерованы, и мы можем точно знать, когда перегорел тот или иной предохранитель, в какой цепи произошло короткое замыкание. Это можно проследить как по схеме, так и по индикаторам на корпусе крышки блока предохранителей.

Реле автомобиля ВАЗ 2101

Некоторые электроприборы ВАЗ 2101 обладают достаточно серьезной мощностью, потребляют большие токи, а для защиты контактов выключателей от перегрузок в электрической цепи используются реле.На копейку установили только электромагнитные реле, причем большая их часть располагалась под капотом автомобиля. Только реле указателей поворотов установили под щитком приборов. На капоте установлено:


Все реле на автомобиле ВАЗ 2101 ремонту не подлежат, а в случае выхода из строя заменяются на новые.

На автомобиль ВАЗ 2101 была установлена ​​контактная система зажигания, отличавшаяся простотой и надежностью. Тем не менее некоторые элементы требуют особого ухода, и в первую очередь это касается дистрибьютора.

При отсутствии искры на свечах зажигания можно уверенно говорить о причастности трамблера. Больным местом контактного распределителя была крышка, которая раньше пропускала микротрещины. Их невозможно идентифицировать визуально, но через них произошла утечка напряжения и искра попала в корпус. Проверить это можно только на специальном стенде или в полной темноте, когда видны искры от крышки трамблера.

В схеме подключения копейки нет ничего сложного, нужно просто знать, тогда любые неисправности с электрооборудованием можно будет легко обнаружить.Уважайте свою ВАЗ 2101, и удачи на дорогах!

Классические Жигули. Модельный ряд классики «Жигуле». Установка ангельского глазка на «Жигули»

.

История АвтоВАЗа началась с линейки заднеприводных машин, поэтому их называют ВАЗом классики. Первая модель стала копироваться с ФИАТА 124, ВАЗ 2101. Со временем эта машина стала легендой. В кузове универсал выпускался ВАЗ 2102. После нее был небольшой рестайлинг и на свет появилась Тройка — ВАЗ 2103.

ВАЗ 2105 и 2104 В кузове универсал отличался от предыдущих моделей внешним видом (стал более квадратным) и переработанным салоном.

Согласно нынешнему народному автомобилю, Sixer стал ВАЗ 2106. Повышенная мощность двигателя и улучшенный внешний вид хорошо сказались на продажах этого автомобиля. Сначала были разделены ближний и дальний свет фар. Также были изменены задние фонари и стали более современными.

Только настоящий фанат ВАЗа сможет отличить с первого взгляда «семерку» ВАЗ 2107 от ВАЗ 2105.Наиболее заметные отличия этих машин: капот и сиденья. Капот более поздней модели имеет 2 штампованные планки, а сиденья оснащены подголовниками, что придает комфорт этому салону.

,

Добрый день. В этой статье я расскажу, как поменять сайлентблоки в передних верхних и нижних рычагах на классические. Но для начала скажу, почему они выходят из строя и как понять, заменены ли? Диагностика сайлентблоков передних рычагов. Зачем нужно менять сайлентблоки? На это есть несколько причин: со временем Резина…

,

Доброго времени суток уважаемый читатель. Раз уж вы побывали на триале, то вам хочется снова увидеть заднюю ось вашей классики сухой, без запотевания и кожного масла. В этой статье как раз и рассказывается о том, как заменить сальник заднего редуктора (в том месте, где хвостовик коленвала входит в свой. А для начала разберемся по всем причинам, почему задний сальник …

)

,

Доброго времени суток уважаемый читатель. Процесс замены подшипника передней ступицы на классику не сложный.Если есть инструмент и свободное время для этой процедуры, справится каждый. В этой статье вы узнаете: как определить, что сломался подшипник ступицы? Подшипник Какую компанию выбрать? Какой инструмент нужен? Как заменить ступичный подшипник и как отрегулировать. Признак выхода из строя хаба …

,

Здравствуйте. Со временем мотор печки подсыхает смазку в гильзах, что является причиной экранов, свиста или войны. Или печка вообще перестает дуть из-за того, что сгорела обмотка печки.В этих случаях производится замена мотора печки ВАЗ 2107, а что делать, читайте далее. Не рекомендую смазывать моторные бушоу печки. Эффект …

,

Здравствуйте. В этот раз напишу о возможных причинах, из-за которых может не работать моторчик печки, на ВАЗ 2107 может не работать. К этим причинам можно отнести и другие классические модели, например ВАЗ 2105, 2106, 2101, 2103, 2104. Для проверки всех неисправностей нужно иметь хотя бы контрольную лампу, а лучше мультиметр. Если вы узнаете, что я сломал…

,

Здравствуйте. Если вы на морозе или в жаркий летний день, машина попалась мне, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить, прочитав эту статью . Чтобы разобраться в причинах, по которым может не работать вентилятор печки, давайте сначала рассмотрим электрические схемы Подключения …

,

Здравствуйте! Рано или поздно машина начинает появляться с замком зажигания типа прогорания в контактной группе, заклинивания блока рулевого колеса или попросту можно просто потерять ключ или сломать его в лиственнице.В связи с этим возникает вопрос, как заменить замок зажигания на ВАЗ 2106. Как снять замок зажигания на ВАЗ 2106. Перед …

Услышав слово «классика», большинство автолюбителей в нашей стране вспоминают вовсе не произведения Чехова и Толстого и не симфоническую музыку, а семейство автомобилей Волжского автозавода, берущее начало от легендарного » копейки »ВАЗ-2101 впервые выпущен в 1970 году. Заднеприводные штанги изготавливались до 2012 года и, несмотря на их архаичный дизайн, горячо полюбились многим теплоходам на просторах России и стран бывшего социалистического лагеря. .Характеристики «Жигулей» вне зависимости от модели очень скромные, а дизайн угловатый и не слишком изысканный, но простота конструкции дает широкие возможности для тюнинга. Рассмотрим самые распространенные решения по улучшению стиля и ходовых качеств «Классики».

Что такое тюнинг

Тюнинг автомобиля — это процесс его доработки с целью повышения характеристик или улучшения. Условно можно выделить два направления доработки:

  • технический тюнинг,
  • стайлинг.

Технический тюнинг направлен на улучшение ходовых характеристик автомобиля, таких как мощность, аэродинамика, управляемость, динамические показатели, экономичность и безопасность. Для улучшения этих параметров проводятся работы над двигателем, подвеской, коробкой передач, выхлопной и тормозной системами и другими узлами, влияющими на эксплуатационные качества автомобиля.

Стайлинг проводится с целью изменить внешний вид автомобиля и его интерьер, сделать автомобиль неповторимым. Доработки в этой области тюнинга обычно касаются кузовных панелей, колес, освещения и деталей салона.

Оба этих подхода применяются к моделям ВАЗ классической линейки, часто их комбинируя. Поэтому на дорогах нашей страны можно встретить как скопированные топы семерки и других моделей семейства, так и большегрузные автомобили, внешне неотличимые от своих разгневанных собратьев.

«Копейка», доработанная спортивным обвесом с большими противотуманками, аэрографией и новыми колесами, выглядит практически как гоночный автомобиль

Стайлинг «Классика» ВАЗ: внешняя и внутренняя доработки

Многие владельцы «классических» моделей ВАЗ желая сделать машину неповторимой, а салон более комфортным и ярким, некоторые просто считают внешний вид своих машин незаконченным.И те, и другие прибегают к визуальному тюнингу, иногда не затрагивая техническую часть. Рассмотрим самые популярные способы улучшения внешнего вида и салона «Жигулей».

Тюнинг передней оптики «Жигули»

Переднее освещение автомобиля часто ассоциируется с глазами машины. Часто являются решающим элементом конструкции, поэтому неудивительно, что чаще всего автомобилисты в первую очередь берутся за тюнинг оптики. В зависимости от модели, тюнинговых задач и суммы денег, которую владелец готов потратить на усовершенствование своего автомобиля, можно условно выделить три типа доработок фар.Рассмотрим их по порядку от самого бюджета до самых сложных и дорогих.

Изменение формы фар путем установки накладок

Этот способ тюнинга фар чаще всего используют владельцы автомобилей ВАЗ-2104, 2105 и 2107. Их прямоугольная подсветка при гладкой поверхности потолка позволяет легко установить вагонку практически любой формы. Комплекты для тюнинга передней фары продаются в большинстве запчастей для отечественных автомобилей. Нередко форсунки автолюбители изготавливают самостоятельно, ведь для этого нужен только плотный пластик, острые пилы и наждачная бумага или напильник.

Насадки крепятся, как правило, с помощью клея прямо на фары. При использовании саморезов насадку необходимо установить на кузов автомобиля, чтобы исключить падение фары, поэтому прибегают к такому способу.

К выбору клея стоит отнестись внимательно. Он должен быть термостойким, так как при длительной работе фары могут нагреваться до высоких температур.

Установка ангельских глазков на «Жигули»

Так называемые ангельские глазки представляют собой более сложную разновидность тюнинговых фар «Классика».Чаще всего такая доработка производится на моделях ВАЗ-2106 и 2103, так как на этих автомобилях светодиодную ленту можно закрепить снаружи фар. Однако на других изделиях «классической» линейки эта модификация встречается довольно часто. Чтобы установить ангельские глазки на «четвертую», «пятерку» или «семерку», необходимо просверлить отражатель внутри пламени и установить диоды в каждое отверстие. Кроме того, сзади установлен ящик для блока диодов и резисторов.

Аналогичным образом можно улучшить заднюю оптику.Светодиоды позволят увеличить яркость стоп-сигналов, изменить рисунок задних фонарей и снизить нагрузку на самолет автомобиля.

Все рабочие отверстия, просверленные в отражателях для установки диодов, необходимо обработать герметиком, чтобы вода не попала в головку.

Ксеноновые фары для «классики» ВАЗ

Самая радикальная и дорогая модификация головного света «Жигули» — это установка ксеноновых фар. Ксеноновый свет значительно ярче галогенного, а точечное освещение от таких фар намного шире.Сам процесс установки прост. Достаточно снять фары, просверлить проемы отражателей и установить новые лампы. Однако пусковое оборудование и сами лампы могут стоить довольно дорого.

Видео: Тюнинг фар ВАЗ 2106 с линзами

Тюнинг стеклоподъемников «Жигулей»

Для создания уютной атмосферы в салоне, а также для защиты от ярких солнечных лучей владельцы «Жигулей» часто прибегают к нанесению тонировки на стекла. , а также установить решетку радиатора на заднее окошко.

Тонировка: стиль, комфорт и закон

Тонировка стекол автомобиля, наверное, самый распространенный вид тюнинга. Как правило, окна тонируются пленкой. Электричество тоже есть, но его стоимость измеряется тысячами долларов, поэтому на «Жигулях» оно не используется. Различают несколько видов тонировочной пленки:


Автомобилист, собравшийся тонировать стекла своего автомобиля, должен знать правовые нормы, касающиеся степени затемнения. Основные позиции ГОСТ 27902 (Светопропускаемость Светола):

  1. Лобовое стекло не должно терять более 25% источника света.
  2. Для передних окон двери автомобиля потери могут составлять до 30%.
  3. Заднее центральное стекло и боковое стекло На задних дверях возможно затемнение на 95%.
  4. На фасадные окна не допускается нанесение рисунков и использование перфорированной пленки.
  5. На передних окнах запрещено использовать красную, зеленую, желтую и синюю тонировочную пленку.
Решетка на заднем стекле: Классика для «Классики»

Решетка на заднем стекле — декоративный элемент, выполненный в духе мощных американских автомобилей семидесятых.Помимо чисто эстетического назначения, он защищает заднюю часть салона от прямых солнечных лучей, а заднее стекло — от грязи.

Решетка, как правило, продается в виде двух отдельных частей и крепится специальным выступом, расположенным по всему периметру детали. Этот выступ необходимо разместить под резиновым задним стеклом компрессора. Контактные поверхности желательно очистить и обезжирить.

Аэродинамические коллапсы и спойлеры для «Жигулей»

Если вы хотите кардинально изменить внешний вид своей «классики», без аэродинамики не обойтись.Однако стоит понимать, что слово «аэродинамический» по отношению к большинству тюнинговых пакетов для «Жигулей» употребляется в переносном смысле. Детали, реально улучшающие обтекаемость или усиливающие сцепление на дорогое, не так уж часто стоят, как правило, за довольно большие деньги.

Обычно в состав аэродинамических змеев входят:

  • модифицированный передний бампер с имитацией воздухозаборников и спойлеров;
  • накладки на пороги;
  • Задний бампер (иногда с декоративным диффузором).

Иногда в состав аэрохита входит и задний антицикл, который чаще всего крепится к крышке багажника.

Доработка салона «классика»

Доработка салона «Жигулей» выглядит наиболее уместным направлением стилизации, ведь именно интерьер автомобиля чаще всего оказывается на виду у водителя и пассажиров. Кроме того, помимо эстетических изменений, можно значительно повысить уровень комфорта, который в базовых комплектациях моделей «классической» линейки невысок.

Шумоизоляция салона

Говоря о комфорте, в первую очередь следует обратить внимание на шумоизоляцию. В заводской комплектации «Жигулей» он практически отсутствует.

Чтобы оклеить салон, из изоляционного материала придется снять все сиденья, торпеду, а также обшивку дверей . В качестве шумоизоляции можно использовать пенопласт или специальное покрытие, которое продается в магазинах запчастей.

Передняя панель: замена, доработка и отделка

Передняя панель на ВАЗ «классического» семейства может быть модернизирована или заменена целиком.Некоторые владельцы предпочитают устанавливать на свои машины торпеды от других моделей ВАЗ, но есть и те, кто решает установить детали от автомобилей других марок. В Интернете можно найти фотографии «Жигулей» с торпедами от Mitsubishi Galant. и Лансер, Ниссан Альмера и даже Максима. Бренд BMW особенно популярен в нашей стране, поэтому мастера устанавливают «классические» передние панели от большинства старых моделей баварского автопроизводителя. Естественно, что донорские торпеды нужно серьезно переделать и доработать, чтобы они вписывались в салон «Жигулей».

Родная передняя панель может быть сшита или из другого материала. Это довольно сложный процесс. Чтобы новое покрытие хорошо выглядело, необходимо идеально подогнать материал, чтобы он не давал и не образовывал складок. Саму торпеду необходимо полностью разобрать.

В стандартную переднюю панель часто устанавливаются новые устройства. Готовые блоки приборов для разных моделей «Жигулей» продаются в автомобильных магазинах, но самые креативные автовладельцы делают шкалы, стрелки и подсветку своими руками.

Видео: Тюнинг приборной панели ВАЗ 2106
Сиденья: Чехлы или чехлы

Фирмы, занимающиеся изготовлением чехлов на автокресла, лоты. В их ассортименте представлены модели практически под любые марки. Причем многие из этих компаний изготавливают чехлы по индивидуальным пожеланиям заказчика. Таким образом, выбрать вариант «классика» не составит труда. Однако чехлы в большинстве случаев — решение временное, они растягиваются и начинают «гулять» сиденьями.

Если у вас есть навыки кройки и шитья, вы сможете самостоятельно подобрать материал, который вам подходит.Важно, чтобы ткань, кожа или винил были прочными и устойчивыми к деформации.

Карточка покрытия дверей

После замены обшивки кресел и передней панели есть смысл обратить внимание на дверные карты. Как правило, в базовой комплектации они обитают дешевым черным дермантином и некачественным пластиком. Чтобы улучшить эту часть салона, внутреннюю обшивку двери придется снять, после демонтажа подлокотника, внутреннюю ручку дверного проема и рычаг стекла.

Установка стеклоподъемников

В процессе тюнинга на объекты дверей можно также установить электрические стеклоподъемники. Наборы для установки продаются в магазинах автозапчастей.

Затяжка потолка

Потолки на «Жигулях» страдают не больше, чем другие элементы салона. Материал, на который часто экономят потолок, кидается или сваливается. Сушить потолок можно двумя способами:

  1. Прямая замена обивки.Эта процедура требует удаления дуг, по которым материал растягивается. Во время этой операции можно накрыть потолок дополнительной шумоизоляцией.
  2. Покраска нового слоя обивки поверх старого. Этот способ подходит, если старый потолок еще не поставлен.
Замена руля и рычага

Если тюнинг «Классика» выполнен в спортивном стиле, имеет смысл установить трех- или сдвоенный спортивный руль меньшего диаметра. Для этого снимаем старый руль, крепления которого находятся под подушкой сигнала.Винты, на которых держится сама подушка, в зависимости от модели находятся либо под эмблемой, либо на тыльной стороне руля.

Насадку на рычаге КПП также имеет смысл выбирать в соответствии с цветовой гаммой и стилем внутренней отделки. Некоторые владельцы укорачивают сам рычаг, чтобы уменьшить его ход, но это может привести к снижению эффективности переключения.

Видео: своими руками

Знакомство с посадкой

В последнее время у юных автолюбителей, которые чаще всего занимаются тюнингом «Классики», популярна конструкция подвески автомобиля.Делается это исключительно из эстетических соображений и часто приводит к снижению ходовых качеств машины. Такое направление отделки не рекомендуется жителям тех уголков нашей страны, где качественное дорожное покрытие оставляет желать лучшего.

Запустить «классику» довольно просто. Необходимо разобрать переднюю и заднюю подвески и обрезать рессоры на необходимую длину.

Технический тюнинг «Жигули»: Повысить характеристики

Простота конструкции «Жигулей» делает автомобили этого семейства идеальным конструктором, из которого можно собрать шустрый и мощный автомобиль.А заднеприводная компоновка позволяет построить настоящую машину для соревнований по дрифту или любительских кольцевых гонок. Однако для серьезного улучшения управляемости, динамики и безопасности «Жигулей» требуется глубокая доработка. Подумайте, с чего начать этот процесс.

Как улучшить управляемость и устойчивость «классики»

Несмотря на классическую компоновку (двигатель спереди, привод на задние колеса), «Жигули» отличаются посредственной управляемостью. Да и дорожные автомобили этого семейства содержатся не слишком хорошо.Исправить эту ситуацию вполне реально. Для этого нужно уделить внимание тюнингу подвески и тормозов.

Доработка подвески «Жигулей»

Стандартная схема настройки подвески «Классика» позволяет увеличить ее жесткость и значительно снизить крены. Он состоит из трех этапов:

  1. Установка рессор от «Нивы» (ВАЗ 2121). Пружины отличаются большей жесткостью, но при этом идеально подходят для установки на «Жигулях». На этом этапе также необходимо заменить резиновые неровности.
  2. Замена амортизаторов на спорт. Предпочтение стоит отдать стойкам газойля. Ассортимент этих узлов в магазинах запчастей очень широк.
  3. Установка более жестких стабилизаторов поперечной устойчивости.

Доработка подвески позволит не только улучшить управляемость и устойчивость, но и повысить комфорт при езде на «Жигулях».

Тюнинг тормозной системы

Доработку тормозов на «Жигулях» нужно делать прежде, чем браться за увеличение мощности и динамических характеристик.Стандартные тормоза «Классики» никогда не отличались ни эффективностью, ни надежностью, поэтому они просто не справляются с повышенными скоростями.

Как правило, все «Жигули» комплектовались дисковыми передними и барабанными задними тормозами. Начать процесс доработки лучше с замены задних тормозов. Комплекты для тюнинга тормозной системы от именитых производителей можно приобрести в магазинах запчастей, но цена их может быть довольно высокой. Бюджетный вариант — установка дисковых вентилируемых тормозов от ВАЗ-2112.Они останавливают машину намного эффективнее.

Тюнинг задних тормозов сводится к замене барабанных механизмов на дисковые. Донором может стать ВАЗ-2108. Передний тормозной суппорт От «восьмерки» или «девятки» легко адаптировать и установить на «классику», как и задний, но диски придется покупать отдельно.

Как увеличить мощность и динамические характеристики «классики»

Ахиллес пятая «Классика» — это ее динамика. Даже самые бюджетные иномарки набирают скорость заметно быстрее «Жигулей».Многие владельцы «классических» ваз не готовы с этим мириться. Они прибегают к тюнингу моторов своих автомобилей, а также дорабатывают выхлопную систему.

Видео: Зарядка «Сид» против суперкаров на соревнованиях по Drag Rakeing
Тюнинг двигателя «Жигули»

Владельцам инжекторных «Жигулей» доступен чип-тюнинг. Эта процедура не требует вмешательства в конструкцию двигателя. Изменение характеристик мотора происходит благодаря программе настройки Engine. С помощью чип-тюнинга можно изменить уровень насыщения горючей смеси бензином, что, в свою очередь, приводит к изменению параметров мощности и КПД.

Если у вас установлен карбюратор «Жигули Двигатель», чип-тюнинг, к сожалению, вам недоступен. Однако возможно увеличение мощности за счет установки двух карбюраторов или увеличения диаметра топливных и воздушных жиклеров карбюратора. Эффект от данной модернизации заключается в ускорении подачи топливовоздушной смеси в камеру сгорания.

Если этих доработок недостаточно, можно использовать следующие способы увеличения объема двигателя «Классика»:

  1. Установка воздушного фильтра нулевое сопротивление увеличит мощность за счет улучшения процесса насыщения горючей смесью воздухом.Характеристики двигателя повышены без потери КПД.
  2. Установка компрессора и турбины.
  3. Увеличен рабочий объем за счет расточки блока цилиндров.
Видео: ChipTuning Motor «Семерка»
Тюнинг выхлопной системы

Грамотная доработка выхлопной системы «Жигулей» позволяет довести прирост мощности до 10 лошадиных сил. Жертвовать повышением характеристик приносит шумопоглощение, экологичность и экономичность автомобиля.

Понизить сопротивление выхлопной системы и тем самым увеличить мощность можно установкой прямоточного выхлопа. Отличие обычного выхлопа от прямоточного заключается в линейном расположении камер глушителя.

Стоит понимать, что прямоток, сделанный своими руками, может не довести мощность до увеличения . В этом случае весь смысл изменений будет заключен в увеличении объема выхлопа. Для большей уверенности в результатах тюнинга лучше всего приобрести прямоточный глушитель, разработанный специалистами для вашей модели автомобиля.

Это правило касается замены «штанов» глушителя. Неправильно подобранный элемент может нарушить режим работы цилиндров. Однако качественный коллектор с пониженным сопротивлением увеличивает мощность мотора за счет более эффективного отвода выхлопных газов.

Повышение безопасности «классики»

Если вы серьезно модернизировали свою «классику», сделали ее заметно быстрее и манернее, стоит задуматься о повышении уровня безопасности.Особенно важным это направление тюнинга становится в том случае, если автомобиль будет использоваться в тех или иных соревнованиях.

Ремни безопасности с четырьмя датчиками безопасности для водителя и переднего пассажира

Стандартные ремни безопасности имеют трехточечную систему крепления. Они прекрасно справляются с фиксацией водителя и пассажира при лобовом и боковом ударе, однако удерживают кузов недостаточно надежно. Ремни с четырьмя датчиками могут спасти людей, даже находящихся в машине. С телом они соприкасаются, как пуховик рюкзака, и надежно удерживаются в кресле.

Нижние крепления четырехточечных ремней устанавливаются на нижней части спинки сиденья, а верхние — на специальных проушинах, которые необходимо встроить в пол за водителем и передним пассажиром или в каркас безопасности. Обычно он оставляет недостаточно места для ног задних пассажиров, поэтому четырехточечные ремни — это в большинстве случаев спортивные модификации, на которых отсутствуют задние сиденья.

Каркас безопасности для «Жигулей»

Каркас безопасности предназначен для защиты водителя и пассажира от травм при самых серьезных авариях.Рамы устанавливаются преимущественно на гоночных автомобилях, более того, в большинстве гоночных серий наличие каркаса безопасности является обязательным условием для выхода на трассу. Помимо защитной функции, каркас может также увеличивать жесткость несущей конструкции, на что положительно влияет управляемость автомобиля.

Для установки на «Жигулях» доступны два типа каркасов безопасности:

  1. валлийский. Устанавливается в кузов при помощи сварки. Данную конструкцию разобрать невозможно.
  2. Болт. Устанавливается на болты, прикрепляемые, как правило, к днищу и потолку автомобиля. Надежность и прочность крепления у такого каркаса несколько ниже, чем у сварного шва, но для «классики» его характеристик обычно хватает.

Тюнинг автомобилей Линия ВАЗ «Классика» может превратить устаревшую бюджетную Машину в настоящего гоночного монстра или в стильный компактный автомобиль с очень высоким уровнем комфорта. В визуальном тюнинге важно знать меру и грамотно подойти к Tuning Technical.Дорабатываем ваши «Жигули» со вкусом и с умом, тогда результат приятно удивит вас и ваших соседей по дороге.

«Жигули» 1960-1980-х годов официально называют «классикой», и это, пожалуй, единственный случай в автомобилестроении, когда общепринятое значение слова стало ограниченным и не требует пояснений, о каких машинах идет речь о.

По сравнению с большинством автомобильных производств Волжский автомобильный завод (ВАЗ) — относительно молодое предприятие.Его строительство началось в 1967 году и шло невероятными даже по советским меркам темпами. Поскольку было принято решение о сотрудничестве с Fiat (первая модель «Жигули» была сделана на базе Fiat-124), строительство шло по техническому заданию итальянцев, и был заключен контракт на поставку основного технологического оборудования и далее. подготовка специалистов. «Жигули» задумывались как народный автомобиль, который при относительно невысокой цене мог сократить невероятные очереди от советских граждан, желающих иметь собственный транспорт.

Первые шесть автомобилей ВАЗ-2101 «Жигули» были выпущены 19 апреля 1970 года. Серийное производство «Копейки» началось в августе, и к концу года было выпущено 21 530 «единиц». В первых моделях мощность четырехцилиндрового двигателя объемом 1198 см³ составляла 60 л.с., максимальная скорость — 140 км / ч. Объективно ВАЗ-2101 превосходит остальные советские серийные гребные автомобили шестидесятых — семидесятых годов по техническому уровню и качеству, особенно по отделке салона, но по прочности и ремонтопригодности — уступает им.ВАЗ-2101 выпускался до 1982 года.

В 1972 году вышла вторая модель Волжского автозавода — ВАЗ-2102 — пятидверный универсал, выпускавшийся до 1985 года. Популярность и слава «Лучшего друга дачников» со временем перешел на ресивер ВАЗ-2102 в лице четвертой модели ВАЗа.

В этом же году началось производство «трешки» — ВАЗ-2103 (LADA 1500 в экспортном исполнении). Его базовый 72-сильный двигатель позволял развивать скорость до 100 км / ч за 17 секунд, что делало модель самой динамичной из массовых советских автомобилей тех лет и сопоставимой по динамике с западными аналогами.За 12 лет было выпущено 1 304 899 автомобилей третьей модели. Стоит отметить очень интересную модификацию, правда не принятую на вооружение — ВАЗ-2103 Порше. Вариант ВАЗ-2103 от Порше 1976 года без всяких хромированных деталей. Долгое время ВАЗ-2103 заслуженно считался комфортной, надежной и динамичной машиной, а некоторые ценители марки считают ее самой элегантной и стильной моделью ВАЗ из всех.

Самый первый автомобиль ВАЗ-2106 был собран в декабре 1975 года, а с 21 февраля 1976 года начался массовый выпуск новинок на третьей линии конвейера.28 декабря того же года копией этой модели стал трехмиллионный автомобиль, выпущенный Волжским автозаводом, а 3 июня 1978 года. — четырехмиллионный. 17 мая 1979 года один из автомобилей ВАЗ-2106, отправленных в Чехию, стал миллионным советским автомобилем, поставляемым в страны СЭВ. Никто не мог предположить такой суперпопулярности платной машины, пришедшей на смену третьей модели. Восстановительно мощный двигатель ВАЗ-2106 объемом 1,6 л и мощностью 75 л.с. позволял развивать максимальную скорость до 152 км / ч.Эта модель выпускалась до 2006 года, было всего 7 серийных модификаций и 3 нестандартных, одна из которых так называемая «полуглазка» — единственная копия, сделанная по особому заказу кого-то из Политбюро после демонстрации. опытного ВАЗ-2107 высшему руководству СССР в 1979 г.

Мелкосерийное производство ВАЗ-2105 было начато в октябре 1979 года, полномасштабное развертывание — в январе 1980 года и продолжалось до 30 декабря 2010 года. «Пятерка» стала вторым поколением «Жигулей», оснащенных карбюраторным двигателем с двигателем. емкость 1.29 литров мощностью 63,6 л.с. и 4-ступенчатой ​​коробкой передач. Было выпущено около 14 модификаций, которые отличались от базовой версии различными двигателями. Среди них можно выделить спортивную LADA 2105 VFTS (LADA-VFTS) — с форсированным двигателем 1,6 л, мощностью 160 л.с. (при 7000 об / мин), 164,8 Нм (при 5500 об / мин) и стайлинговыми 4- и 5-ступенчатыми КПП, а также RASY LADA 2105 Вихур.

В марте 1982 года Волжский Автозавод начал выпуск ВАЗ-2107, ставшего последней моделью «Классики». За основу седьмой модели был взят ВАЗ-2105, но в более подходящем и современном исполнении.Двигатель объемом 1,6 литра с центральной системой впрыска топлива сделал «семерку» самого быстрого из «классического» семейства ВАЗ (максимальная скорость 176 км / ч). Этот автомобиль также является одним из самых продаваемых на постсоветском рынке благодаря простоте, надежности и, конечно же, невысокой цене. После полного закрытия производства LADA 2107 в России 17 апреля 2012 года эта модель продолжает производиться в Египте компанией Lada Egypt.

Серийный выпуск автомобиля ВАЗ-2104 («четвертый») был начат на Волжском автозаводе Во второй половине 1984 года.За основу была взята модель WAZ-2105, которая отличалась минимальными затратами на производство и максимальным потребительским эффектом. Также он получил четырехцилиндровый четырехтактный карбюраторный двигатель объемом 1198 см3 мощностью 58 л.с. с ременным приводом распределения Vala. На новой модели появилась задняя дверь, открывающаяся и складывающаяся, что позволило увеличить объем багажного отделения с 375 до 1340 литров.

Именно ВАЗ-2104 завершает выпуск «классической» линейки Волжского автозавода на базе ижевского производства.Машину еще можно купить у дилеров. В базовую комплектацию, стоимость которой начинается от 200 000 рублей, теперь входит бензиновый инжекторный двигатель рабочим объемом 1600 см³ мощностью 74,5 л.с. в комплектации с механической 5-ступенчатой ​​коробкой передач. ВАЗ-2104 способен развивать максимальную скорость до 145 км / ч, а разгоняться до 100 км / ч за 17 секунд. Расход 92-го бензина должен составлять 7,5 л на 100 км.

Жизнь после релиза

В 2002 году Иван Дюковичный снял комедию «Копейка», в которой автомобиль становится машиной времени, отражающей жизнь целого поколения.

7 июня 2004 года состоялось торжественное открытие первого и единственного в мире памятника «Копейк», а автомобиль ВАЗ-2101 в России пользуется всеобщей любовью в России.

Автомобиль ВАЗ-2101 1971 года выпуска, выпущенный командой Citimotorsport, участвовал в гонке исторических автомобилей, проходившей на престижном шоссе Нюрбургринг 1 октября 2004 года. Соперниками Копея были около 50 легендарных гоночных автомобилей прошлых лет. Сначала наш соотечественник проиграл, в основном, из-за малой мощности двигателя, но после дождя начал играть в управленческое искусство.В результате экипаж ВАЗ-2101 финишировал на тридцатой позиции и на первом месте в классе.

Классика во времени

1972 — начало выпуска ВАЗ-2102

1972 — начало выпуска ВАЗ-2103

декабрь 1975 — Выпуск самого первого ВАЗ-2106 («Шах» или «Шоха», «Шестерка», «Бал»)

октябрь 1979 г. 7. Первая малотоннажная партия ВАЗ-2105 («Пятьдесят» или «Табуретка»)

март 1982 г. — Волга Автозавода приступила к выпуску ВАЗ-2107 («Сейног», «Семерка»)

.

вторая половина 1984 г. — начало выпуска ВАЗ 2104 («Четверка»)

Машины Волжского завода в Просонароде под названием «Жигули» — доступные и до сих пор популярные на всех постах советского космоса.Держатели «Жигули» не тратятся на обслуживание в сервисах и имеют возможность самостоятельно отремонтировать или заменить неисправные детали и целые узлы. Автомобили ВАЗ на протяжении долгих лет проверены эксплуатацией на наших разбитых дорогах, заправлены некачественным бензином, но способны работать в самых суровых условиях.

Весь модельный ряд «Жигулевской» классики имеет схожую геометрию кузова и некоторые автомобилисты с трудом выделяют «тройку» от «шестерки», «пятерку» от «семерки», а доработок для каждой модели не делалось. слышать вообще.Поэтому рассмотрим хронологию появления каждой модели, ее основные характеристики и визуальные отличия.

Старт … ВАЗ 2101. Выпускается с 1970 года. За основу данной модели был взят итальянский Fiat 124. Для первой «ручки» от Fiat в автомобиль было внесено более 800 изменений и он был существенно адаптирован к советской эксплуатации. Эта модель оснащена 1,2-литровым двигателем мощностью 64 л.с. Автомобиль разгоняется до 100 км / ч процентов за 20 секунд и достигает максимальной скорости 142 км / ч.

Модификации.

  • ВАЗ 21011. Данная модель оснащена более мощным двигателем объемом 1,3 л и мощностью 69 л.с. Разгон до сотни составляет 18 секунд, а максимальная скорость — 145 км / ч. Салон стал более комфортным в виде передних сидений и нескольких доработанных органов управления, а также пепельницы, вынесенной из задних подлокотников прямо на дверную панель. Эта модель была оснащена решеткой радиатора с более частыми горизонтальными переходами, в нижней части передней панели появилось четыре дополнительных вентиляционных отверстия.Бамперы лишились клыков, а взамен обзавелись резиновыми накладками по периметру.
  • ВАЗ 21013. Двигатель 1,2 л.
  • ВАЗ 21016. Двигатель 1,3 л.

Кузов универсал. ВАЗ 2102. Выпускается с 1971 года. Универсал пятидверный. Силовой агрегат Получил от ВАЗ 2101. Заднее сиденье Раскладывающееся вниз, образующее площадку для перевозки грузов. Разгон до 100 км / ч за 23 секунды. Максимальная скорость 137 км / ч.

Модификации.

  • ВАЗ 21021.Двигатель 1,3 л.
  • ВАЗ 21023. Двигатель 1,45 л.

ВАЗ 2103. Выпускался с 1972 по 1983 год. Относится к модели повышенной комфортности по отношению к предшественнику ВАЗ 2101. Доработаны интерьер и внешний вид. Увеличено пространство над головой пассажиров. Оснащен двигателем объемом 1,45 литра мощностью 77 л.с. Развивает максимальную скорость 152 км / ч. Комплектуется пятиступенчатой ​​коробкой передач.

Модификации.

  • ВАЗ 21033. Двигатель 1,3 л. 1977 — 1983 гг. Выпуска.
  • ВАЗ 21035. Двигатель 1,2 л. 1972 — 1983 годы выпуска.

ВАЗ 2106. Выпускалась с 1976 по декабрь 2005 года. Очень удачная и на момент выпуска самая престижная модель ваза. Применительно к «Тройке» изменениям подверглись задняя панель багажника, бампер, колеса, боковые знаки поворотов, решетки вентиляции, заводская табличка.Фары получили пластиковое обрамление, изготовлены задние фонари с подсветкой помещения. Была усовершенствована трансмиссия, что позволило стать «шестеркой» самой «мягкой» из всех классических моделей. Модель оснащена мощным двигателем 1,57 л. Мощностью 80 л.с. Пятиступенчатая коробка передач. Развивает скорость 154 км / ч.

Модификации «Шестерка».

  • ВАЗ 21061. Двигатель 1,3 л.
  • ВАЗ 21062. Правосторонняя версия, которая пошла на экспорт.
  • ВАЗ 21063. Двигатель 1,45 л.
  • ВАЗ 21064. Модификация на экспорт с правым рулем.
  • ВАЗ 21065. Улучшенная комплектация относительно базовой модели. Использование карбюратора типа солекс, более мощный генератор, электрообогрев заднего стекла, бесконтактная система зажигания, скоростной редуктор заднего моста с большим передаточным числом.

ВАЗ 2105. Второе поколение ВАЗ классики. «Пятерка» была разработана на замену устаревшей модели 2101.Начало выпуска в 1980 году. Выпускался вообще до 2010 года. Оборудован двигателем 1,3 л, мощностью 69 л.с., разгон до 100 км / ч за 18 секунд. Базовая модель Шла с 4-ступенчатой ​​коробкой передач. Из особенностей привод газораспределительного механизма осуществляется зубчатой ​​рейкой. В последний год выпуска модель комплектовалась современным двигателем с распределенным впрыском, отвечающим требованиям Евро-3, а окраска автомобиля была выполнена с использованием цвета металлик.

Модификации.

  • 21050 — Двигатель 1.3 родные, но установлена ​​5-ступенчатая коробка.
  • 21051 — Двигатель 1,2 л от ВАЗ 2101.
  • 21053 — Двигатель 1,45 литра от ВАЗ 2103. Выпускается как 4-х и 5-ти ступенчатая коробка передач.
  • 21053-20 — с двигателем ВАЗ-2104 (распределенный впрыск, 1,45 л, 71,4 л.с., 110 Н · м, Евро-2) и 5-ст. КПП;
  • 21054-30 — с двигателем ВАЗ-21067 (распределенный впрыск, 1,57 л., 82 л.с., 116 Н · м, Евро-3) и 5-ст. КПП;

На базе «пятерки» была создана раллийная модель.

ВАЗ 2107. Производство началось в 1982 году и продолжается по настоящее время в Египте. Имеет множество модификаций. Базовая модель оснащалась двигателем объемом 1,45 литра мощностью 77 л.с., разгоняющимся до сотни за 15 секунд.

Модификации.

  • 21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)
  • 21073 (двигатель 1,7 л, 8 кл., Моновпромск — Экспортная версия для европейского рынка)
  • 21074 (двигатель 2106, 1.6 л, 8 кл., Карбюратор)
  • 2107-20 (двигатель 2104, 1,5 л, 8 кл., Центральный впрыск)
  • 2107-71 (двигатель 1,4 л, 66 л.с. Двигатель 21034 под бензин А-76, версия для Китая)
  • 21074-20 (двигатель 21067-10, 1,6 л, 8 кл., Распределенный впрыск, Евро-2)
  • 21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Распределенный впрыск, Евро-3)
  • 21077 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременная передача из дерева — экспортная версия для Великобритании)
  • 21078 (двигатель 2106, 1.6 л, 8 кл., Карбюратор — экспортная версия для Великобритании)

Основными внешними отличиями ВАЗ2105 и ВАЗ 2107 от предшественников являются фары, объединенные в один блок габаритных огней и основной фары. Они имеют прямоугольную форму, что сделало их вид более современным. Памятные модели отличаются бамперами, облицовкой радиатора. В модели ВАЗ 2107 решетка выступает вверх над уровнем фар и образует фигурный изгиб капота, придавая ему особую рельефность.Поменял некоторые детали салона.

Ставка ВАЗ 2104. За основу был взят ВАЗ 2105 и производство началось с 1984 года. Спустя год автомобиль очертил с конвейера своего предшественника по типу кузова ВАЗ-2102. С 1999 по 2006 год выпускалась модификация с дизельным двигателем 1,5 л.

Модификации.

  • ВАЗ-2104 — двигатель ВАЗ-2105, 1,3 л, карбюраторный, с 4-ступенчатой ​​коробкой передач (КПП), базовая модель.
  • ВАЗ-21041 — двигатель ВАЗ-2101, 1.2 литра, карбюратор с 4-ст. КОТ. Серийно не выпускается.
  • ВАЗ-21042 — двигатель ВАЗ-2103, 1,5 л, правый руль.
  • ВАЗ-21043 — двигатель ВАЗ-2103, объемом 1,5 л, карбюраторный с 4- или 5-ст. КПП, в вариантах с электрооборудованием и салоном от ВАЗ-2107.
  • ВАЗ-21044 — двигатель ВАЗ-2107, 1,7 л, моноблок, 5-ст. КПП, экспортная модель.
  • ВАЗ-21045 — двигатель ВАЗ-2107, 1,8 л, моновпрош, 5-ст. КПП, экспортная модель. Серийно не выпускается.
  • ВАЗ-21045Д — двигатель ВАЗ-341, 1.5 литров, дизель, 5-ст. КОТ.
  • ВАЗ-21047 — двигатель ВАЗ-2103, 1,5 л, карбюратор, 5-ст. КПП, улучшенный вариант с салоном от ВАЗ-2107. Экспортные модификации оснащались решеткой радиатора от ВАЗ-2107.
  • ВАЗ-21048 — двигатель ВАЗ-343, 1,77 л., Дизель, 5-ст. КОТ.
  • ВАЗ-21041И — двигатель ВАЗ-21067 1,6 л инжектор, 5-СТ КПП, салон и электрооборудование ВАЗ-2107.
  • ВАЗ-21041 ВФ — конструкция радиатора ВАЗ-2107, двигателя ВАЗ-2103 с форсункой 1,5 л, 5-ступенчатой ​​коробки передач, салона и электрооборудования 2107.

Такая разнообразная и, кажется, уже вечная классика, созданная в Советском Союзе, но до сих пор горячо любимая многими автовладельцами и, наверное, незаменимая на своей родине.

История этой модели насчитывает почти 30 лет. Выпуск начался в 1982 году, когда в то время модернизировалась тольяттинская пятерка. Модернизация почти не коснулась технических характеристик, но повышение комфорта и некоторые штрихи экстерьера машины дали повод после «народной машины» ВАЗ 2106 иронично назвать «семерку» «русским мерседесом».Конечно, ВАЗ 2107 — это не «Мерседес» и не совсем русский автомобиль. Корни уходят от Родины Пальмыра Тольятти, давшего название всему российскому городу, от «прадеда» FIATA 124, которому скоро стукнет полвека, через бабушку «Кипечку» (ВАЗ 2101). и «Мама» — (ВАЗ 2106). Что такое «семерка» — недоразумение отечественного автопрома или все же достойный автомобиль?

ВАЗ 2107, это Лада 2107, это предел, которого российскому автопрому удалось добиться в малолитражке с ведущим задним мостом.Популярный в 70-х годах угловатый кузов типа «седан», эффектная решетка радиатора. Четыре двери, приличный багажник 379 литров. Пять мест. Значительно улучшенные передние сиденья и более приятная глазу приборная панель еще больше выгодно отличают интерьер «семерки» от предшественников. Правда, трое взрослых пассажиров чувствуют себя очень неуютно, особенно среднестатистическому человеку, которому просто некуда девяти ног. Дилеры предлагают две комплектации — «норма» и «люкс», которые отличаются главным образом отделкой салона. И в штатной, и в комплектации люкс климат-контроль в машине осуществляется только обогревателем салона и стеклоподъемниками.Это внешние впечатления от машины. Посмотри, что у меня внутри.

Под капотом размещались разные двигатели в зависимости от года выпуска и назначения. Для начала ставили 4-цилиндровые двигатели Вазис объемом 1,3, 1,5 и 1,6 литра с карбюратором. Они развивали мощность 64, 68 и 72 л.с. На экспорт в Европу (а было!) Поставили двигатель побольше — 1,7 литра с центральным впрыском топлива. Его мощность составляет уже 84 л.с. В Китае напротив, установили двигатель ВАЗ-21033-10 объемом 1.45 литров и мощностью 68 л.с. «Заточен» под 76-й бензин. Для специальных задач силовых ведомств автомобиль оснащался роторно-поршневым двигателем системы Ванкель, который отличается небольшим объемом, но высокой надежностью, мощностью 135 л.с. и приемлемой ценой. Да, он потребляет почти на 2 литра бензина больше. Но скорость развивается до 180 км / ч, что рядовому автовладельцу не только не нужно, но и опасно, учитывая отсутствие систем безопасности, за исключением ремней безопасности.

В последнее время несколько инжекторная «семерка» с двигателем объемом 1568 см, потребляющая 8,5 л бензина с октановым числом 95. Вместе с пятиступенчатой ​​коробкой передач она обеспечивает разгон до 100 км / ч за 15 с и максимальная скорость 150 км / ч. Тормозная система Привычная: Задние — барабаны, передние диски. Никакой антиблокировочной системы, естественно, нет, как и стабилизатора устойчивости. Все, по нынешним меркам, до аскетизма просто. Однако «сумасшедшие ручки» российских автолюбителей и профессионалов «фирменного» «гаражного» тюнинга порой выжимают из маститой машины гораздо больше, чем заложили конструкторы и производственники.Эксперименты С. передаточными числами, настройка электроники и прочие «шаманские пляски» приводят к тому, что скромная «деревня» лихо рвется со светофора впереди иномарки и разгоняется на пустых ночных улицах до 200 км / ч, приводя к шоку. случайных прохожих.

Портрет покупателя Вазовской «Классики» нереально. Это слишком разные люди. Молодежь «Семерка» частенько покупает как первую машину. Обычно та часть, у которой «Понте» не дороже денег.Пусть и не престижный, но новый автомобиль по доступной цене. Цена, кстати, начинается от 200 тысяч рублей. Добавив еще 50, пожалуй, можно исчерпать все возможные варианты. Получаются вполне приличные автомобили для начинающего водителя, молодой семьи или амбициозного парня, который начинает активный труд по принципу «Волчьи лапки».

«Семерка» действительно «кормит» очень много владельцев. Ее охотно используют таксисты из-за невысокой цены, и что очень важно — из-за невысокой стоимости ремонта и запчастей.На некогда престижных «русских мерседесах» мелкие торговцы доставляют товар по «точкам». Жители села привозят на рынок овощи и фрукты, благо, помимо 300 кг в багажнике и кабине, машина может тянуть прицеп, в котором еще половина груза. В общем, это рабочая машина.

Однако часть молодежи (особенно южные парни) по-прежнему хотят индивидуальности. Когда есть еще какие-то доступные средства, обычно начинается настройка.Бывает, что автостекло тонировано «в рубероид», кузова кажутся непостижимыми для заводских конструкторов, заводской глушитель заменен на прямоточный. Ослепительный «колхозный ксенон» вставлен в совершенно непригодную для этого оптику, вызывая справедливое возмущение большинства водителей. Осталось еще поставить акустику с сабвуфером, вызывая срабатывание сигнализации в машинах в радиусе 20 метров, и, наконец, мы получаем автомобиль «Чоткий пенопласт».

Другая категория собственников «семерки» — консерваторы.Те, кто верит в хорошее, не ищут хорошего. Раньше, мол, нормально на «копейках» ездил, а какой этот передний привод Доставил! В течение многих лет накопленная привычка управлять заднеприводными автомобилями мешает некоторым мешать понять, как к этому можно добавить бензин при вождении. Обычно — это водители старше 50 лет, респектабельные отцы семейства. Они предпочитают обслуживать и ремонтировать свои автомобили. Молодежь лучше покупать у таких владельцев б / у «семерку», чем новую в салоне, так как качество сборки «семерки» порой оставляет желать лучшего.Но все же главный недостаток «семерки» — слабое соответствие современным требованиям безопасности.

Получается, что, несмотря на все недостатки, у ВАЗ 2107 все же есть свой покупатель. Поэтому выпуск «классики» «планировали» несколько лет. Пока безрезультатно.

Данные для экспорта выключателя зажигания из России

Название грузоотправителя *
ДАТА HS_CODE Описание продукта Товарный знак Страна Вес нетто Статистическая стоимость Место Название отправителя
09-01 8536508000 ВЫКЛЮЧАТЕЛИ: стартер LS151M, 4-22VT POWER, НАПРЯЖЕНИЕ 110-130V, стартер LS111M, POWER 4-65VT, 220-240, ПРЕДНАЗНАЧЕН ДЛЯ ЗАЖИГАНИЯ люминесцентных ламп в 2-х или ЧЕТЫРОХЛАМПОВОМ ЛАМПЕ ПО СЕРИЙНОМ включении мощности лампы. лампы *** *** 11.4 113,76 *** ***** *****
2017-09-01 8511800008 ЭЛЕКТРИЧЕСКОЕ зажигание или запуск двигателя, двигатели внутреннего сгорания, не для военных целей, ИТОГО — 30шт. ПЕРЕКЛЮЧАТЕЛЬ УАЗ 374100370401000 30 *** *** 5,4 131,58 *** ***** *****
2017-09- 01 8541210000 Транзисторы, ИСКЛЮЧАЯ рассеиваемая мощность фототранзистора менее 1 Вт, НЕ ВОЕННО ИТОГО — 36SHT.Коммутаторы транзисторные IGNITION SOATE NO 315120373401001 36 *** *** 11,52 255,34 *** ***** *****
2017- 09-05 8511

9

Ремкомплект выключателя зажигания (ротор-статор) 2101 КЛЮЧ. С пластиковым наконечником из недрагоценных металлов, не отнесены к опасным отходам СОСТАВ: статор, ротор-личинки КЛЮЧ К А / М АРТ ВАЗ: 2101-6425080 — 200шт ООО САН САН-ДД 0 *** РОССИЯ 14 .8 145,29 *** ***** *****
2017-09-05 8511

9

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ КОНТАКТНОЙ ГРУППЫ 2110 НОВЫЙ ОБРАЗЕЦ БАЗОВОГО МЕТАЛЛА нет классифицируются как опасные отходы, для А / М АРТ ВАЗ: 2110-3704100 — 20шт ООО САН САН-ДД 0 *** РОССИЯ 2,6 53,53 *** **** * *****
2017-09-05 8511

9

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ КОНТАКТНОЙ ГРУППЫ 3110 (.КОНТАКТ 7) основного металла не относится к опасным отходам, для А / М АРТ ВАЗ: 3110-3706800 — 20шт ООО САН САН-ДД 0 *** РОССИЯ 2,3 24,87 * ** ***** *****
2017-09-05 8511

9

ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ КОНТАКТНОЙ ГРУППЫ 2109 НОВЫЙ ОБРАЗЕЦ БАЗОВОГО МЕТАЛЛА, не классифицируемого как опасные отходы, для A / M АРТ ВАЗ: 2109-3704100 — 80ШТ ООО САН САН-ДД 0 *** РОССИЯ 9.6 140,19 *** ***** *****
2017-09-05 8511

9

КОНТАКТНАЯ ГРУППА ПЕРЕКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ 2110 SSTAROGO ОБРАЗЕЦ БАЗОВОГО МЕТАЛЛА нет классифицируются как опасные отходы, для А / М АРТ ВАЗ: 2110-3704100 — 20шт ООО САН САН-ДД 0 *** РОССИЯ 2,52 53,53 *** **** * *****
2017-09-05 8511

9

КОНТАКТНЫЙ ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ 2108 старый образец основного металла, не классифицируемый как опасные отходы, для A / M ART ВАЗ: 2108-3704100 200шт ООО САН САН-ДД 0 *** РОССИЯ 28.6 301,34 *** ***** *****
2017-09-06 8511800008 ЭЛЕКТРИЧЕСКОЕ зажигание или запуск двигателя, ИСКРОВОЕ ЗАЖИГАНИЕ внутреннего сгорания ЗАПУСК ЗАЖИГАНИЯ DVS С КЛЮЧЕЙ (в упаковке 3 шт.) ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ В СБОРЕ С КОНТАКТНОЙ ГРУППой «SCANIA CV AB» SCANIA 1485072 1 «SCANIA CV AB» SCANI *** РОССИЯ 3,47 1178,65 ***** *****

Когда обращаться к слесарю? »

Когда вы садитесь в машину и поворачиваете ключ, вы совершенно уверены, что должно произойти дальше.К сожалению, когда у вас выходит из строя личинка замка зажигания автомобиля, некоторые проблемы могут быстро начать проявляться. Что касается вашего автомобиля, то очень важно иметь возможность регулярно заводить его. Чтобы убедиться, что ваш автомобиль всегда работает эффективно, вам необходимо следить за несколькими важными признаками потенциального отказа цилиндра замка зажигания автомобиля.

Общие признаки неисправности цилиндра замка зажигания автомобиля

Что мы обсуждаем, когда говорим о вашем цилиндре замка зажигания? Что ж, чтобы не усложнять, мы говорим о тумблере, который установлен в вашу приборную панель.Сюда вручную вставляется ключ для включения вашего автомобиля. Вставив ключ, вы сможете включить зажигание в свой автомобиль. Цилиндр замка зажигания, вероятно, будет иметь четыре разных положения; однако неисправный цилиндр замка зажигания создаст проблемы, которые могут повлиять на них всех. Вот наиболее частые признаки и симптомы выхода из строя личинки замка зажигания.

1) Проблемы с запуском автомобиля — Прежде всего, неисправный цилиндр замка зажигания создаст проблемы, которые не позволят вашему автомобилю запуститься с первой попытки.Возможно, вам придется вручную перемещать ключ, пока вы не окажетесь в положении, позволяющем устройству заводить ваш автомобиль. Некоторые позиции не будут работать правильно, и вам, возможно, придется перемещать ключ, пока он не заработает.

2) Автомобиль не заводится — Допустим, вам удалось на время затолкать ключи в разные положения. Теперь ваша машина просто не заводится. Хотя неисправный цилиндр замка зажигания не всегда заводится, причиной может быть неисправность.Цилиндр замка подключается к замку зажигания, и оба они работают вместе, чтобы завести автомобиль. Если вы столкнулись с «невозможностью запуска», возможно, у вас неисправный цилиндр замка зажигания.

3) Проблемы с извлечением ключа — Наконец, неисправный цилиндр замка зажигания может также проявиться, когда вы вставляете или вынимаете ключ из замка зажигания. В идеальном мире ваш ключ должен иметь возможность вставлять и извлекать без каких-либо причин для беспокойства. Однако, если цилиндр замка зажигания вызывает у вас проблемы, вам, возможно, придется подергать ключом, чтобы вынуть его.

Не позволяйте цилиндру замка зажигания полностью вывести вас из строя. Если вы заметили какой-либо из этих симптомов, свяжитесь с нашей командой в Altona Locksmiths. Мы сможем помочь вам решить все проблемы с личинкой замка.

Слесаря ​​Альтона

15c Slough Road, Altona
Телефон: (03) 9315 0522
Электронная почта: [email protected]

Оптимизировано NetwizardSEO.com.au

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
