Как переделать контактный трамблер на бесконтактный электронный

Переделка КСЗ на БСЗ

На современные автомашины контактное зажигание более не ставится. Причин для этого много, в том числе из-за большого количества механических систем в составе такого зажигания. Что же делать владельцам старых автомобилей? Порой они задаются вопросом, а можно ли переделать контактный трамблер на бесконтактный?

Преимущества БСЗ (бесконтактной системы)

Содержание

  • 1 Преимущества БСЗ (бесконтактной системы)
    • 1.1 Датчик холла
    • 1.2 Другие преимущества
  • 2 Переделка своими руками

Итак, на трамблере старого образца ввиду наличия огромного количества механических компонентов со временем появляются люфты и зазоры. Энергия искры не обеспечивается, как это нужно, да и качество самих контактов ставится под большое сомнение.

Комплект БСЗ

Инсталляция бесконтактной системы зажигания или БСЗ способно решить все прежние сложности, так как один датчик холла может разом заменить группу различных механических элементов. Прогресс – дело хорошее, с этим не поспоришь.

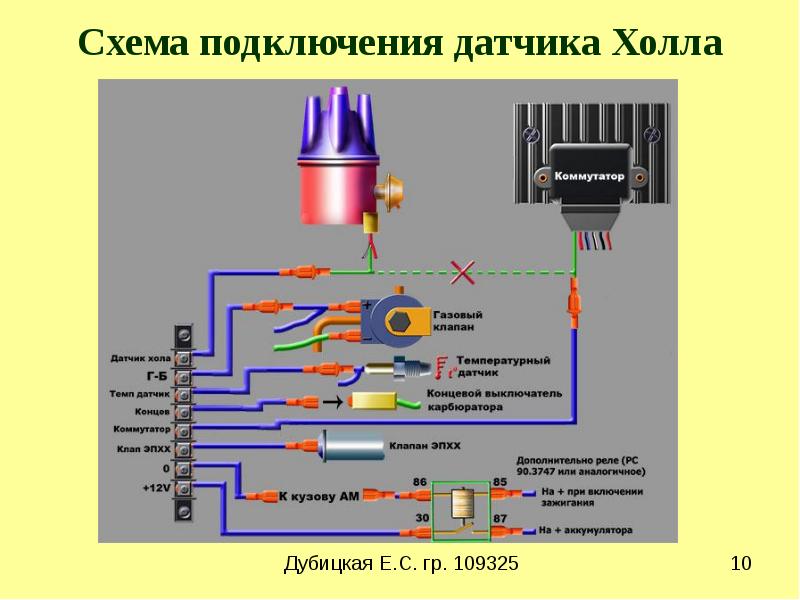

Датчик холла

Раз уж зашла речь о датчике холла, то рассмотрим те моменты, из-за которых он считается значительно лучше механики, и даже способен заменить несколько из них.

Примечание. Интересно, что до определенного момента этот датчик не мог и рассматриваться, как аналог механическому компоненту распределителя.

Однако со временем в ходе технологического прогресса и явных недостатков механических составляющих, таких как постоянное загрязнение, отсутствие контактов и т. д, датчик холла стал вытеснять прежние системы. И сегодня он ставится даже на скутеры, играя функцию составной части регулятора зажигания.

Датчик холла на трамблере

По сути, датчик холла – это тонкий лист полупроводника. В ходе попадания в него импульса, появляется ток со слабым вольтажом. Усиление напряжения возможно лишь в том случае, если поперек полупроводника проходит магнитное поле. Это свойство материала и взяли на вооружение физики.

Состоит элемент из полупроводникового материала (пластины), чипа (микросхемы), магнита и металлического экрана с прорезями. Именно через последний компонент и осуществляется пропуск магнитного поля, из-за чего и возникает энергия. Металлический экран, понятно, что не пропускает магнитного поля, но когда открываются прорези, создается импульс с низким напряжением.

Интересный момент. При сочетании этого устройства с распределителем получается единый узел под названием трамблер, который и выполняет с большой эффективностью стандартные функции распределителя зажигания.

Другие преимущества

Преимущества бесконтактной системы очевидны

Введение в эксплуатацию БСЗ стало одной из серьезных инноваций в автомобилестроении. Это техновшество позволило не только повысить мощность силовой установки, но и в несколько раз снизить расход горючего. Кроме того, благодаря новой системе удалось понизить и количество выбрасываемых в атмосферу вредных веществ.

КСЗ или контактная система не оправдала надежды конструкторов, ведь так и не удалось увеличить энергоколичество в искре, да и в процессе перехода на более мощные двигатели такой распределитель более себя не оправдывал.

Одним словом, высокоточная регулировка зажигания с КСЗ невозможна, у мотора постоянно наблюдаются перебои в работе, увеличивается расход горючего и выброс СО2.

Очевидно, что подача сравнительно большей энергии на свечи многие эксперты считают чуть ли не главным преимуществом БСЗ. За счет этого увеличивается искра, так нужная для полного сгорания бензина. А это, в свою очередь, приводит к улучшению маневренности автомобиля на дорогах.

Функциональная схема БСЗ

БСЗ трамблер – это и всеобщее улучшение, а также стабильность импульсов. На всех диапазонах функционирования ДВС существенно улучшается отдача. Датчик холла в данном случае играет куда большую роль, полностью заменяя архаичную контактную систему.

Наконец, еще одним бесспорным преимуществом БСЗ является неприхотливость и низкая потребность в техобслуживании. Регулировки такой распределитель потребует всего лишь единожды, а не как КСЗ – постоянно.

Переделка своими руками

Переделка КСЗ в БСЗ не займет более 1 часа, если следовать правильной инструкции проведения. Это касается, естественно, человека сведущего в автоэлектрике и знающего, какие трудности его могут ожидать по ходу.

Любая операция, будь это ремонт или модернизация, начинается с подготовки рабочего места.

  1. Следует определиться с местом для инсталляции коммутатора. Многие ставят его на левый брызговик, где он фиксируется двумя саморезами к кузову. Однако следует быть внимательным и проследить, чтобы соприкасание радиатора устройства с металлической частью остова автомашины было по максимуму. Таким образом, обеспечится лучшая теплоотдача.
  2. Установить метку зажигания на 4-й цилиндр.
  3. Приобрести новый комплект СЗ, которые бы подошли к БСЗ. Зазор в таких свечах должен быть выставлен на 0,8 мм.
  4. Приобрести и заменить катушку.

Переделка своими руками

Остается поменять трамблер на электронный, установить датчик холла.

Вооружиться, естественно, нужными инструментами:

  • Набором различных ключей.
  • Комплектом отверток.
  • Саморезами.
  • Дрелью с набором различных сверл.

Итак, вот как меняется трамблер:

  • Снимается крышка, чтобы открылся доступ к ротору.
  • Установить ротор-бегунок в положение, легко повторяющееся при инсталляции нового БСЗ-трамблера. Пометить на ДВС.
  • Полностью вывернуть фиксатор распределителя и снять устройство.
  • Вынуть главный бронепровод, интегрирующий катушку и распределитель.
  • Выставить бегунок нового трамблера в соответствии со старым.
  • Поставить корпус по меткам, выставленным заранее и помеченным на корпусе ДВС.
  • Вставить новую крышку, подсоединить провода.

Катушка тоже обновляется:

  • Восьмеркой-ключом выворачиваем фискторы-гайки проводки контактов.
  • Десяткой-ключом ослабляется фиксация самой катушки.
  • Поставить новую катушку.

Внимание. Следует в процессе установки новой катушки обязательно акцентировать внимание на расположение контактов. Лучше поставить все так, как было сделан на старой схеме.

Дальше:

  • Новое устройство фиксируется.
  • Провода соединяются с контактами.

Совет. Лучше пока не снимать провода со старой катушки, а сделать это после установки новой. Таким образом, можно будет перебросить проводку, не совершая ошибок.

  • Вдевается главный бронепровод, соединяющий распределитель с катушкой.

Одним из важнейших элементов БСЗ является коммутатор. Как и было написано выше, его местоположение выбирается заранее. Ставится он следующим образом:

  • Коммутатор прислоняется к кузову для отметки мест сверления.
  • Устройство прикручивается саморезами.

Внимание. Под один из саморезов вдевается черный кабель массы от колодки подключения.

По сути, в некоторых случаях секрет переделки сводится к замене штока трамблера. На старом он короче. Если суметь переставить этот самый шток с какого-нибудь распределителя нового образца, то в результате можно неплохо сэкономить на покупке нового трамблера.

Регулировка трамблера

Что касается настройки БСЗ трамблера, то она осуществляется всего один раз. УОЗ можно выставить без каких-либо приборов. Делается это на прогретом до 85 градусов ДВС, при движении на средней скорости. КПП переключается на 4 скорость, педаль акселератора вдавливается в пол. Если возникает кратковременная детонация, после чего мотор вновь набирает обороты, то БСЗ выставлено правильно. Напротив, если в ходе этого появляется стук, надо остановиться. Зажигание выставлено неправильно. И вот, что надо сделать:

  • Повернуть распределить по часовой на 1 градус.
  • Повторить езду с резким переключением скорости.

Схожая операция повторяется до тех пор, пока не выставится правильное зажигание.

Вот и все дела. Удачи на дорогах с новым трамблером!

Как снять датчик Холла с трамблера и заменить его?

При появлении признаков неисправности датчика Холла, либо его полном выходе из строя возникает необходимость в его демонтаже с распределителя зажигания (трамблера) и замене новым.

Просто так взять и снять и заменить датчик Холла не получится, так как он спрятан в недрах трамблера. Но можно ускорить и облегчить эту процедуру если знать и  применить правильный порядок снятия, а так же заранее приготовить нужные инструменты.

Проще всего отсоединить датчик Холла получится на снятом с двигателя трамблере. Конечно можно проделать всю работу и не снимая его, но для этого нужно обладать определенной долей ловкости и некоторыми навыками в авторемонте. Поэтому рассмотрим инструкцию по снятию датчика Холла на демонтированном трамблере.

Необходимые инструменты

— Накидной ключ или головка на «10»

— Крестовая отвертка среднего размера

— Шлицевая отвертка среднего размера

— Шлицевая отвертка с тонким лезвием или шило

Как своими силами снять и заменить датчик Холла?

1. Снимаем трамблер с двигателя.

Для этого помечаем его расположение на двигателе, отсоединяем от него высоковольтные провода,  колодку проводов на датчик Холла и трубку вакуумного регулятора. После чего ключом на «10» отворачиваем три гайки его крепления и сдвигаем по шпилькам. Все, трамблер снят. Подробности этой работы см. «Как снять трамблер с двигателя на автомобилях ВАЗ 2108, 2109, 21099».

Сдвигаем трамблер по шпилькам и снимаем с корпуса вспомогательных агрегатов
2. Отсоединяем крышку трамблера.

Крестовой отверткой отворачиваем два винта крепления крышки и снимаем ее.

Отворачиваем отверткой два винта крепления и снимаем крышку с трамблера

hr>

3. Снимаем «бегунок» (распределитель зажигания).

«Бегунок» ни чем не закреплен и просто стягивается рукой с оси трамблера.

4. Снимаем защитный экран.

Он так же ни чем не закреплен и легко снимается после снятия бегунка.

Отворачиваем отверткой два винта крепления и снимаем крышку с трамблера
5. Отсоединяем колодку проводов.

Шлицевой отверткой отворачиваем винт крепления колодки к корпусу трамблера и отсоединяем ее.

Отвернув отверткой винт крепления отсоединяем соединительную колодку датчика Холла от трамблера
6.
Отсоединяем корпус вакуумного регулятора.

Снимаем стопорную шайбу его тяги (при помощи шлицевой отвертки с тонким лезвием или шила). Шлицевой отверткой отворачиваем два винта его крепления к трамблеру. Отсоединяем корпус вакуумного регулятора.

Отсоединяем корпус вакуумного регулятора опережения зажигания
7. Снимаем опорную пластину с передним подшипником трамблера.

Шлицевой отверткой отворачиваем два винта крепления опорной пластины и снимаем ее вверх по валу. На опорной пластине установлен датчик Холла.

Отвернув два винта крепления снимаем опорную пластину трамблера

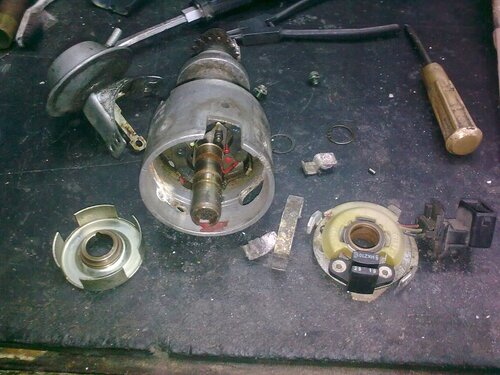

8. Снимаем датчик Холла.

Шлицевой отверткой отворачиваем два винта крепления датчика Холла к опорной пластине и демонтируем его.

Отсоединяем датчик Холла от опорной пластины и снимаем его

Устанавливаем новый датчик Холла в порядке обратном снятию. После чего устанавливаем трамблер на двигатель. Особенности установки см. «Особенности установки трамблера на двигатель автомобилей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— Датчик Холла предназначен для определения момента искрообразования в бесконтактной системе зажигания (БСЖ) автомобиля. Его принцип действия датчика основан на эффекте Холла, когда магнитное поле проводника изменяется при прохождении в нем специального экрана с прорезями. Подробности см. «Датчик Холла — назначение, принцип действия».

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

— Сильная и слабая искра на свечах зажигания

— Пропуски зажигания, признаки и причины

— «Пробивают» высоковольтные провода, признаки и причины неисправности

— Греется катушка зажигания, причины неисправности

— Контактный уголек в крышке трамблера для чего нужен?

Подписывайтесь на нас!

Датчики и датчики Холла (HAL)

Член Австралийской ассоциации послепродажного обслуживания автомобилей

Последние новости

Датчики и датчики Холла (HAL)

Что нужно знать техническому специалисту о диагностике и проверке датчиков Холла и приемных катушек, расположенных в распределителе зажигания автомобиля.

Примечание: Датчики Холла в целом.

Датчики Холла

широко используются для контроля вращения и перемещения компонентов во многих операционных и управляющих системах современного автомобиля. Датчики Холла могут выдавать один из трех выходных сигналов в зависимости от системных требований.

  1. Сигнал прямоугольной формы с переменной частотой при увеличении или уменьшении скорости вращения вала. Обычно используется для сигналов вращающихся компонентов, таких как датчики угла поворота коленчатого вала, расположенные внутри или снаружи распределителя или аналогичного вращающегося устройства.

  2. Сигнал прямоугольной импульсной широтно-импульсной модуляции (ШИМ), обычно используемый в датчиках с ограниченным движением, таких как датчики положения дроссельной заслонки (TPS) и т.п.

  3. Аналоговый выходной сигнал, обычно используемый в датчиках с ограниченным перемещением, таких как датчики положения дроссельной заслонки (TPS) и им подобные.

Датчики Холла распределителя зажигания. (тип цифрового сигнала переменной частоты)

Одной из наиболее распространенных областей его применения на автомобилях, оснащенных распределителями зажигания, является контроль вращения вала распределителя зажигания и положения вала по отношению к коленчатому валу.

Требуется ЭБУ двигателя для управления зажиганием и подачей топлива.
Обычно для правильной работы датчика Холла в цепи требуется три провода.

Сигнал HALL может использоваться непосредственно модулем зажигания в качестве триггера для включения и выключения катушки зажигания или ЭБУ для управления работой катушки зажигания через силовой транзистор. В любом случае выходной сигнал HALL не изменяется и проверяется аналогичным образом.

Типовой сигнал осциллографа, полученный на распределителе при постоянной скорости вращения.

Это предпочтительный метод проверки сигнала прямоугольной формы. (Для этого теста мультиметры не используются.)
Показания сопротивления для этого типа датчика неприменимы.

Двойные датчики Холла, расположенные в распределителе

.

Некоторые автомобили используют два датчика Холла внутри распределителя для контроля скорости вала для ECU, выполняемого типичным датчиком угла поворота коленчатого вала (CAS), а также для контроля положения ВМТ первого цилиндра, выполняемого типичным датчиком угла поворота кулачка.

Типовой датчик Холла распределителя VT Commodore объемом 5 литров.

Неисправность в «цепи» датчика Холла обычно приводит к отсутствию или прерывистому выходному сигналу, что обычно вызывает трудности при запуске или его отсутствие. Источники питания и пригодность заземления должны быть проверены до любой мысли о замене датчика Холла.
Во многих случаях с финансовой точки зрения (для экономии средств или времени) может оказаться выгодным заменить весь распределитель, а не заменять только датчик Холла.

Состояние распределителя должно направлять Техника по пути следования.

Датчики катушки датчика зажигания. (индуктивный тип)

Многие более ранние дистрибьюторы использовали датчик катушки зажигания индуктивного типа вместо датчика Холла в качестве триггера для модуля зажигания или ЭБУ для управления работой катушки зажигания. Как правило, модуль зажигания не будет работать, если он получит сигнал неправильного типа, поэтому важно согласовать модуль с требуемым типом триггерного сигнала.

Многие дистрибьюторы имеют несколько измерительных катушек для контроля оборотов коленчатого вала и кулачка, а также контроля положения цилиндра в зависимости от используемой системы управления двигателем.

Для проверки сигнала индуктивного типа снова требуется подходящий осциллограф, но перед любой проверкой существуют необходимые условия.

  • Убедитесь, что воздушный зазор между рефлектором и рефлекторным колесом правильный, так как это влияет на мощность выходного сигнала.
  • Убедитесь, что показания сопротивления обмоток катушки приемлемы. (обратитесь к спецификациям производителей, так как они сильно различаются)

  • Убедитесь, что вал правильно вращается, чтобы обеспечить равномерные выходные сигналы.
  • Убедитесь, что сила магнита приемлема.

Обратите внимание на разницу в амплитуде на захваченном экране ниже типичных сигналов катушки звукоснимателя.

  • Меньшая амплитуда связана с большим воздушным зазором, создающим более слабый сигнал.
  • Остерегайтесь недостаточного воздушного зазора, который может привести к физическому механическому повреждению.
  • Чрезмерная разница в амплитуде может вызвать пропуски зажигания или затрудненный запуск.

Примечание: Обмотки индуктивной катушки чувствительны к полярности. Два провода должны быть подключены к правильным клеммам, чтобы модуль контролировал правильное время зажигания катушки зажигания. Неправильная полярность приведет к тому, что искра катушки зажигания будет чрезмерно опережать или запаздывать.

Ассортимент датчиков Premier Auto Trade включает почти 40 датчиков HALL от ведущих мировых производителей, охватывающих почти 200 000 транспортных средств в Австралии и Новой Зеландии.
