3.1. Принцип работы прямого корректораРассмотрим
устройство и работу прямого корректора
(см. рис. 3.6). Данным корректором снабжено
большинство двигателей ЯМЗ, главная
задача которого – увеличивать подачу
топлива на 15–20%. Это выполняется с целью
увеличения крутящего момента при
повышении нагрузки и снижении частоты
вращения коленчатого вала. Принцип
корректора (корректировать – изменять)
основан на том, что его шток под действием
пружины выступает из гнезда на 0,25–0,5
мм. Если на шток нажать усилием, превышающим
силу пружины корректора, то шток войдет
в гнездо корректора, сжимая пружину. На
шток корректора действует центробежная
сила от грузиков F г. Когда
сила Fг больше силы пружины корректора Fп,
то шток переходит в «утопленное»
состояние и рычаг рейки регулятора
переместится в крайнее правое положение,
обеспечивая заданное значение цикловой
подачи на номинальном режиме. Если
цикловая подача больше или меньше
заданной, то при помощи винта 7 производят
регулировку (для увеличения подачи,
винт 7 выкручивают, уменьшения –
закручивают).
На
рис. 3.6 показано устройство прямого
корректора. Корпус корректора 1 соединен
жестко с рычагом регулятора 2. Шток 3
свободно входит в отверстие корректора,
сжимая пружину 4, сжатие которой
регулируется прокладками 5. Выступание
головки штока 3 регулируется гайкой 6 и
фиксируется контргайкой 7. Шток 3
удерживается от проворачивания отверткой,
установленной в паз 8. Встречаются
конструкции корректоров, в которых шток
фиксируется стопорной шайбой. От величины
выступания
корректора зависит увеличение подачи
при снижении частоты вращения. От усилия
затяжки пружины 4 зависит число оборотов,
при которых увеличение подачи достигнет
максимума. Обычно это соответствует
числу оборотов двигателя, соответствующему
максимальному крутящему моменту (n
На
рис.
3.7 приведена регуляторная

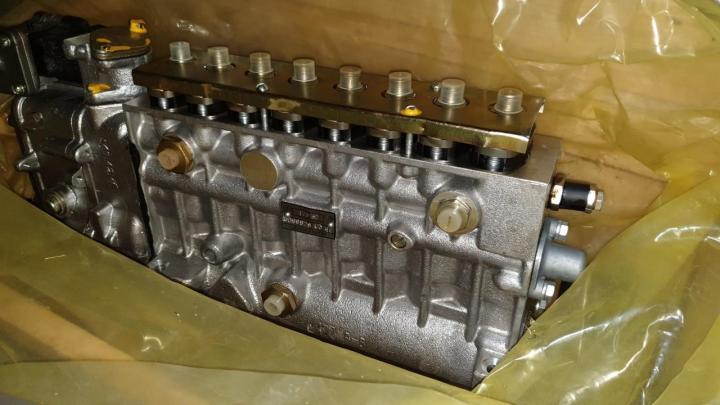

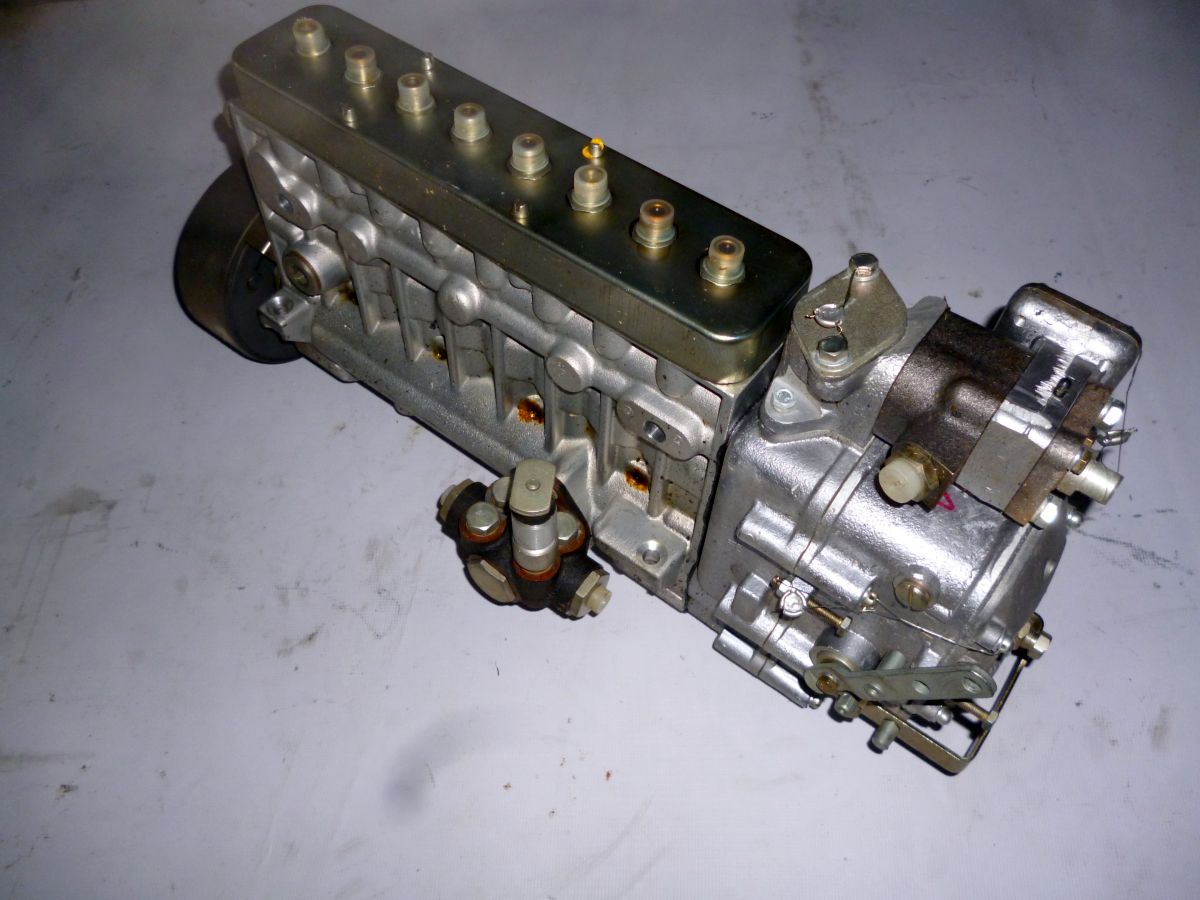

характеристика насоса ЯМЗ–238.
При частоте вращения nн= 80 – 100 мин –1 контролирует пусковую подачу (точка 1) она должна соответствовать 200–220 мм3. Пусковую подачу регулируют, изменяя максимальный ход рейки. Ход рейки ограничивается упором 7, расположенным в направляющей рейки. Выкручивая упор, подача увеличивается, закручивая – уменьшается (см. рис. 3.3).
после запуска частота вращения двигателя увеличивается и под действием центробежной силы грузиков рычаг 3 перемещает рейку 1 (см. рис. 3.5) в положение обеспечивающее режим холостого хода (точка 2, qц=18–22 мм3, nн=300–350 мин–1). Рычаг 12 находится на упоре регулировочного винта 14. При закручивании винта 14 частота вращения увеличивается.
Рис. 3.7. Регуляторная характеристика ТНВД типа 238 с прямым корректоромНоминальную
подачу регулируют винтом 7, проверив
начало действия регулятора и полное
включение подачи топлива.
Удлиняя винт
(закручивая) подача уменьшается,
выкручивая – увеличивается. При частоте
вращения 1050 мин–1 для насоса ЯМЗ 238 цикловая подача должна
быть 106-110 мм3 (точка 4).
Начало
действия регулятора (снижение подачи
топлива, точка 5) проверяют при частоте
вращения 1075-1100 мин
Работу корректора 5 проверяют в точке 3. При снижении частоты вращения до 750-800 мин–1 цикловая подача должна быть увеличена до 115-118 мм3. Подачу корректируют изменением зазора δ. Выступание корректора на 0,25 мм изменяет подачу топлива на 6-8 мм3.
Н
а

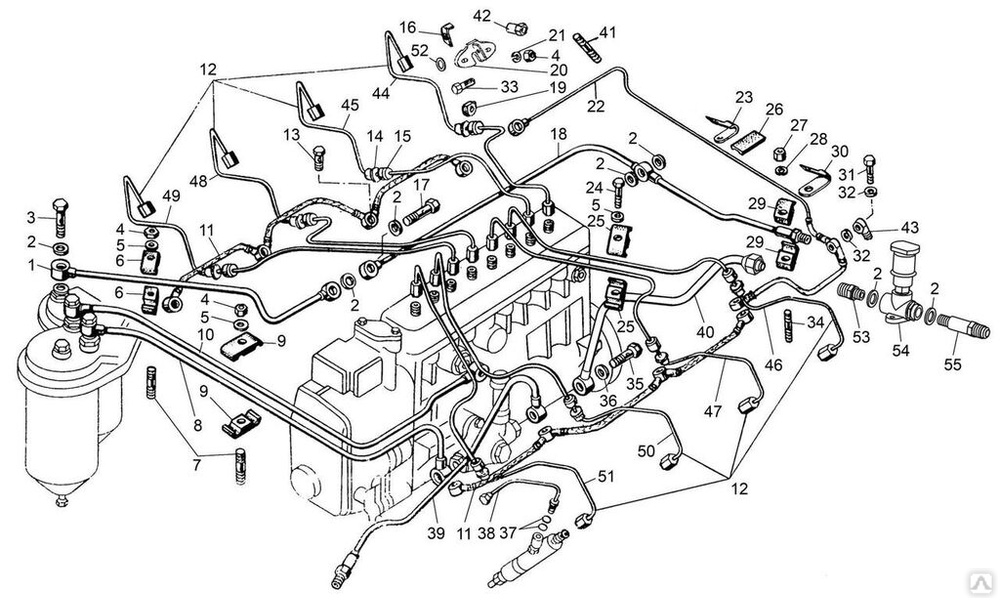

номинальном режиме все секции насоса,
соединенные трубопроводами высокого
давления с форсунками, должны подавать
одинаковое количество топлива.
Подрегулировка подачи в отдельных
секциях производится путем поворота
плунжера. Для этого отпускают винт
крепления зубчатого сектора и втулки
плунжера.
Во втулке имеется отверстие,
в которой устанавливают шток и поворачивая
втулку, а вместе с ней плунжер. Изменяют
положение винтовой кромки относительно
отсеченного отверстия, и соответственно,
подачу топлива. После регулировки винт
зубчатого сектора закручивают.
На рис. 3.8 показана плунжерная пара с нагнетательным клапаном.
П
Рис. 3.8. Плунжерная паралунжер 1 имеет винтовую канавку 2, которая соединена отверстиями 3 и 4 с надплунжерной полостью 5. Во втулке 6 имеется впускное 7 и отсечное 8 окна. Когда впускное отверстие открыто (рис. 3.8. б), то под давлением подка-

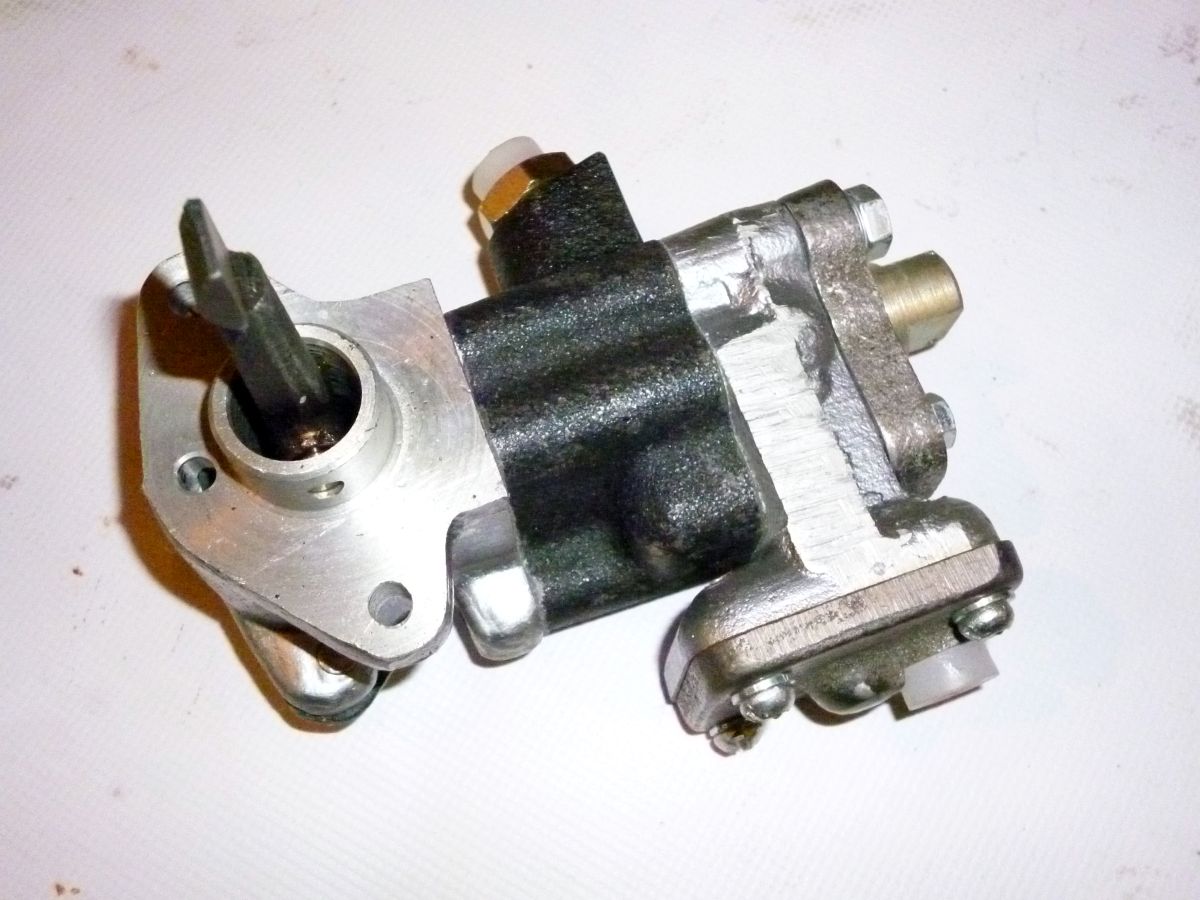

чивающего
насоса 0,15-0,2 Мпа
надплунжерное пространство заполняется
топливом. При движении плунжера вверх
его торцем закрывается отверстие 7,
топливо сжимается и давление возрастает.
Нагнетательный клапан 9 открывается и
топливо подается к форсунке. Подача
топлива продолжается до тех пор, пока
винтовая кромка 2 не откроет отверстие
8.
Сжатое топливо в полости 5 перепускается
через отверстия 4, 3, 8 в линию низкого
давления.
Цикловая подача (теоретическая) будет равна
, (3.1)где d – диаметр плунжера;
L – активный ход плунжера, который изменяется поворотом винтовой кромки.
Нагнетательный клапан имеет поясок 10, при помощи которого линия высокого давления разгружается после окончания впрыска. Разгрузка необходима для снижения остаточного давления с целью предотвращения дополнительных впрысков топлива.
Разгрузочный объем клапан (60–80 мм3) определяется по формуле
, (3.2)где dk – диаметр клапана;
hp – высота разгрузочного пояска.
Для
каждого типа насоса устанавливается
нагнетательный клапан с определенным
разгрузочным объемом. Замена клапанов
не допускается, так как это приводит к
ухудшению процесса топливоподачи.
Работа дизеля в зоне низких частот, но с повышенной подачей топлива сопровождается выделением сажи. Для обеспечения бездымного сгорания регуляторы оборудуются обратными корректорами.
