Установка подогрева двигателя 220в своими руками

Для запуска двигателя в холодное время года можно использовать различные способы, которые облегчат эту процедуру (автозавод, автономные подогреватели и пр.). В этой статье рассмотрим подогрев двигателя с помощью ТЭНа от 220В. Какие преимущества такого предпускового подогрева, а также минусы такого дополнительного оборудования далее..

Предпусковые подогревы двигателя бывают автономные (устройства для подогрева двигателя, которые могут работать самостоятельно) и зависимые (устройства, которые не могут подогревать двигатель без сторонней помощи)
В этой статье пойдет речь о зависимых подогревах двигателя, а точнее о подогреве двигателя от розетки. Такие нагреватели обычно называют ТЭНами или котлами.

У любого предпускового подогрева двигателя есть свои минусы и плюсы (даже у таких популярных систем, как Webasto), поэтому подогрев ДВС должен выбираться индивидуально исходя из возможностей и потребностей каждого.

Принцип работы ТЭНа для подогрева двигателя
После подключения котла к 220В происходит нагрев жидкости внутри корпуса (3), за счет повышения температуры жидкости внутри корпуса происходит повышение давления.
Клапан (4) перекрывает входной патрубок и при повышении температуры жидкость устремляется через выходной патрубок.
За счет понижения давление внутри корпуса клапан (4) открывается, и жидкость начинает поступать в него по входному патрубку.
В результате образуется направленная термосифонная циркуляция жидкости через электроподогреватель и систему охлаждения двигателя.

С помощью терморегулятора (6) в СОД автоматически поддерживается температура жидкости, и предотвращает перегрев электроподогревателя.

На рынке можно встретить большое количество котлов от 220в, но какой котел для подогрева двигателя выбрать ?
Для подогревателей от 220В должны использоваться специальные тэны, которые имеют специальное покрытием и не имеют точек закипания на своей поверхности, а следовательно не образуют отложений.
Дешевые подогреватели двигателя используют обычные тэны от бытовых электрочайников, которые не предназначены для работы в агрессивных средах и тем более в антифризе (тосоле). Также они не предназначены для работы в постоянном режиме. В результате использования дешевых ТЭНов высокие температуры «убивают» антифриз, а точнее его присадки (антикоррозийные, антивспенивающие и т.д.). В результате чего образуется накипь, отложения, которые постепенно забивают всю систему.
Ниже на фото ТЭНы, которые с коррозией и отложениями — это обычные бытовые тэны.

Рекомендуется покупать котлы для подогрева двигателя проверенных марок:

ЗАО «Лидер», г. Тюмень

Старт-М

Северс-М

Какой мощности ТЭН нужно покупать ?
0,5кВт — мощность тэна, которая может быть использована на стоянке для поддержания постоянной температуры двигателя. Данной мощности не достаточно для того, чтобы подогреть двигатель в сильный мороз.
1кВт — мощность тэна, которую рекомендуется выбирать для 8кл двигателей ВАЗ 2110.
1,5кВт — мощность тэна, которую рекомендуется выбирать для 16кл двигателей ВАЗ 2110.

Сколько нужно времени подогреву двигателя, чтобы завести автомобиль в мороз ?
Время подбирается экспериментальным путем и зависит от множества факторов (тип двигателя, мощность электронагревателя, температура воздуха и т.д.). Примерно: чтобы без проблем завести двигатель ВАЗ 2110 16кл в мороз -30C с помощью электротена 1,5кВт, нужно рассчитывать на время подогрева от 30-60мин. Конечно, можно включать подогреватель двигателя и на большее время, тогда двигатель будет уже горячий, но закипания не будет.

Установка котла для подогрева двигателя от розетки 220В

В комплекте имеется инструкция, по которой легко установить предпусковой подогреватель своими руками. Процедура установки ТЭНа не сложная и все что потребуется, это яма и 1-1,5ч свободного времени (все необходимое есть в комплекте, стоит купить только тосол).
В зависимости от фирмы изготовителя инструкции могут быть немного разные, либо может предлагаться сразу несколько вариантов установки ТЭНа.

Пример установки тэна для подогрева двигателя:

Закрепляем электроподогреватель к блоку цилиндров на скобу из комплекта

Выкручиваем датчик температуры и на его место вкручиваем штуцер-тройник.

Вворачиваем в штуцер-тройник термодатчик, а с торца отвод для шланга, идущего на выход подогретого тосола из нагревателя.

Откручиваем сливную пробку на блоке цилиндров, а на её место заворачиваем отвод для шланга подачи холодного тосола в подогреватель.

На оба шланга ставим хомуты.

Сделать выход их подогревателя можно в тройник, который вставляется в разрезанный верхний патрубок радиатора, либо через тройник датчика (при этом варианте температуру двигателя показывает неправильно).

Если выход из подогревателя установить в верхний патрубок радиатора, то нагретая Охлаждающая Жидкость (ОЖ) идет через головку в блок из блока на вход в подогреватель круг замкнулся. А если подключить с точностью наоборот (выход из нагревателя в блок), тогда ОЖ будет горячая, то есть ее плотность будет меньше и ей легче будет пройти в маленькое сечение переходника в блоке. Кроме того, горячая ОЖ на входе в блок быстрее прогревает двигатель, да и масло в поддоне начинает отогреваться почти сразу.

После сравнения штатной схемы из инструкции и схемы «наоборот» выяснилось:

В штатной схеме головка сильно греется, а блок чуть теплый. После запуска двигателя, его температура падает.

В схеме «наоборот» блок заметно горячее, чем головка и если двигатель прогрелся до 60C, то после запуска двигателя температура не падает, а начинает подниматься.

В использовании предпускового подогрева двигателя есть некоторые нюансы:

Двигатель лучше всего заводить с выжатым сцеплением.

Не стоит прокидывать кабель 220В через столбы над дорогой во дворе — можно получить штраф от пожарников.

Не стоит включать подогрев двигателя от розетки на всю ночь (если мощность тэна 1кВт и выше)

Для включения подогрева двигателя по расписанию имеет смысл использовать розетку с таймером и светодиод.

Купить подогреватель двигателя от 220В (розетки)

Купить котел для подогрева двигателя от розетки можно на авторынке, в противном случае можно заказать через интернет (лучше заказывать через официальные сайты)

Официальные сайты:

Цена подогревателей двигателей от розетки различная и зависит от фирмы и мощности устройства, и может быть в пределах от 1650 до 2000р.

Заключение

Котлы для подогрева двигателя от розетки больше распространены в северных районах нашей страны, где суровые зимы и короткое лето. За счет невысокой цены, простоты конструкции, легкости установки, надежности и безопасности они зарекомендовали себя только с хорошей стороны.
Единственный недостаток такого подогрева — зависимость от розетки.

Кстати, ранее мы рассматривали способ защитить аккумулятор от мороза и сделать подогрев щеток стеклоочистителя.

Источник фото:

Для подогрева двигателя я использую (для северных регионов)

Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Предпусковой подогреватель двигателя 220В: как установить

Зимнее время является довольно проблематичным для эксплуатации автомобилей. В данный период смазывающие вещества, технические жидкости и топливо имеют повышенную вязкость в связи с понижением окружающей температуры. Чтобы привести их к оптимальному состоянию рекомендуется использовать предпусковой подогреватель двигателя 220В.

Подобная практика позволит снизить силовую нагрузку на сопрягающиеся элементы конструкции. Двигатель будет запускаться быстрее, а также уменьшится активный износ деталей. Установка подогревателя двигателя 220В рекомендуется со времени, когда окружающая температура снизится до +10^{С. Наличие дополнительного обогревательного узла позволит запускать мотор уже прогретым.}

Общая информация

Эффективный электроподогрев двигателя зимой основан на повышении температуры охлаждающей жидкости (антифриза), которая циркулирует по техническим каналам блока цилиндров. Установленное допоборудование надежно справляется со своей задачей, обеспечивая качественную работу двигателей внутреннего сгорания у разного типа транспорта:

легковых автомобилей;
грузовиков различной модификации;
автобусного парка.

Производители предлагают конструкции своих моделей, которые могут быть оснащены электропомпой, или не имеют подобного узла в более дешевом варианте исполнения. В любом случае данная аппаратура нуждается в подключении к бытовой электросети. Часто она используется на крытых платных парковках или в персональном гараже. Реже открытые парковки имеют вынесенные стационарные стойки с розетками.

Изделия, выпущенные популярными производителями, имеют высокую степень защиты. Их можно оставлять включенными на всю ночь или день и не бояться никаких происшествий. Современный автомобильный подогреватель двигателя 220В оснащен автоматическим узлом отключения обогрева при достижении установленного температурного режима. Как только рабочая жидкость снова остынет до порогового уровня, прибор запустится вновь.

Правильный выбор изделия

Перед тем как установить подогреватель двигателя 220В, необходимо определиться с его параметрами. Ориентироваться в такой ситуации нужно на наличие/отсутствие помпы и на мощностные характеристики конкретного изделия. Последние подбираются в соответствии с объемом мотора. Общими для всех конструкций являются такие плюсы:

экономится топливо, которое без подогревателя тратится на прогрев;
высокая степень пожаробезопасности;
простая эксплуатация;
компактность.

Даже самые крупные встраиваемые экземпляры при скромных габаритах весят лишь пару килограмм.

Наличие помпы в аппарате

Модели с подогревателей электронасосами позволяют прогонять жидкость по каналам во время процесса обогрева. Подобный функционал обеспечивает более высокий КПД термической аппаратуры. При этом происходит экономия времени на достижение заданных параметров.

После включения в электросеть встроенный в корпус подогревателя ТЭН начинает прогреваться. Параллельно стартует электропомпа, отправляя в каналы теплый антифриз через выходной патрубок. Сквозь входное отверстие к ТЭНу поступает от блока цилиндров прохладная жидкость. Таким образом по замкнутому контуру осуществляется переток.

Важно знать, что в конструкции предпускового подогревателя предусмотрен терморегулятор, который периодически отключает/включает циркуляцию и нагрев, удерживая температуру жидкости в заданном диапазоне.

Обычно на достижение +70^{С у двухватных моделей обогревателей уходит около 30-50 минут. Точное время напрямую зависит от окружающей температуры и внешних погодных факторов, к которым относится наличие ветра на открытой парковке, осадков и пр. В гаражных или боксовых условиях авто прогревается быстрее. После этого автомобиль готов к эксплуатации.}

Преимуществами помповой конструкции являются следующие факторы:

на обогрев тратится меньше времени, чем у беспомповых образцов;
повышение температуры происходит со всем мотором равномернее, так как каналы охватывают весь блок;
не допускается температурных деформаций во время начального цикла.

Недостатками данных изделий служат следующие особенности:

на перемещение жидкости тратится дополнительная мощность прибора, поэтому у большинства моделей этот параметр не может быть ниже 1,5 кВт, в противном случае не удастся вывести жидкость на нужный рабочий режим;
наличие циркуляционного насоса повышает стоимость изделия, а также повышает вероятность его поломки из-за наличия дополнительного узла;
электроприбор потребляет больше энергии, что сказывается на эксплуатационных расходах;
в некоторых моделях требуется подключение насоса к дополнительному питанию в 12 В, например, от аккумулятора.

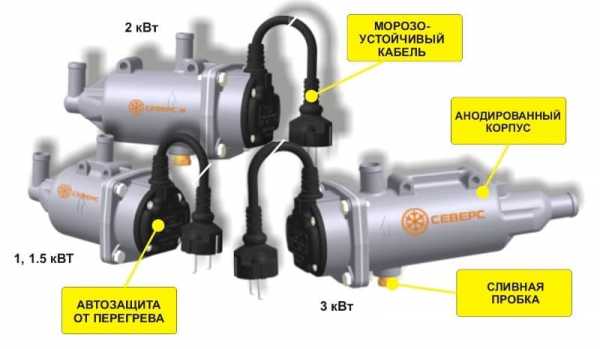

Популярной моделью данного типа является аппарат Северс+. Он предлагается покупателям в двухкиловатной модификации. Аппарат идет в сборе с универсальным монтажным комплектом. Прилагается подробный письменный инструктаж и важные детали для присоединения к мотору. Характеристики аппарата:

размеры готового узла 86х86х180 мм;
шнур для подключения 150 см;
мощность 2 кВт;
потребляемый ток 220 В 50 Гц;
наружное покрытие анодированным защитным алюминием;
встроен терморегулятор, срабатывающий на 80^С;
термовыключение происходит при 140^С;
герметичный корпус исключает проникновение нагреваемой жидкости к электрическим узлам.

Аппарат имеет сертификацию и соответствует всем требованиям электробезопасности.

Особенности конструкции:

горизонтальный тип установки не допускает возможности проникновения тосола на элекрочасть, повышая безопасность эксплуатации;
встроенный шариковый кран формирует поток для циркуляции жидкости через ТЭН в нужном направлении;
терморегулятор удерживает жидкость в нужном режиме;
термовыключатель является дополнительной защитой от возможной неправильной работы терморегулятора.

Рекомендуем выбирать модели с бамперным разъемом. Такая особенность позволяет быстро подключать оборудование, не открывая капот. Вилку обычно в такой ситуации крепят за радиаторной решеткой либо в районе бампера.

Без встроенной помпы

Покупателям доступен подогрев системы охлаждения перед пуском двигателя 220В в комплектации без электропомпы. Он является более распространенным типом данного оборудования. Такие агрегаты не нуждаются в дополнительном обслуживании, но при этом обладают высокой степенью надежности.

К преимуществам беспомповых моделей относятся факторы:

стабильная работоспособность в любых условиях;
подключение исключительно к бытовой розетке;
простота монтажа аппарата к блоку цилиндров;
пониженное потребление мощности прибором.

Минусами подобной схемы являются:

циркуляция осуществляется исключительно из-за разности температур, проходя в основном по малому кругу;
требуется более длительное время на прогрев;
нужно внимательно выбирать модель, так как встречаются некачественные экземпляры.

Примером таких моделей служит продукция Hotstart серий СВ, СL, SB, SL. Они востребованы в автомобилях с дизельными моторами большой мощности. Корпус изготовлен из прочного алюминиевого сплава, отлит под давлением. Подключаются аппараты от сети 220 В или 380 В.

Способ установки на легковые машины

Установка предпускового подогревателя двигателя 220В проводится в нижней точке корпуса блока цилиндров. В этой части располагается резьбовая заглушка. В ВАЗовских моделях удобно использовать область около ланжерона, где к нему крепится балка. В большинстве крепежных комплектов имеются специальные кронштейны.

Важно! Предварительно необходимо слить охлаждающую жидкость, так как система будет разгерметизирована.

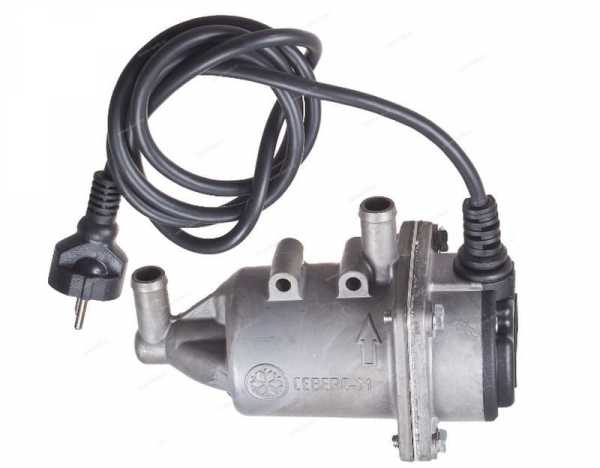

Корпус подогревателя имеет указательную стрелку, обозначающую точку вход в него жидкости. Данный патрубок необходимо подключать к внешней рубашке корпуса силовой установки. С данного отверстия антифриз станет проходить в каналы блока, а далее переместится в верхний патрубок, идущий к насосу от радиатора.

В комплектах имеется спецштуцер. Его нужно вкрутить вместо сливного резьбового винта (пробки). Верхний патрубок разрезается и делится с помощью тройника. Важно не перепутать направление течения жидкости, так как технологический угол наклона позволяет антифризу беспрепятственно перемещаться по обновленной системе каналов.

После того как все патрубки смонтируются, заливаем в систему антифриз и контролируем герметичность стыков и заделки хомутов. Тестируем прогрев установленной термосистемы.

Монтируемые жидкостные подогреватели двигателя являются более выгодными аппаратами, в сравнении со стационарными громоздкими моделями. Также они более экономны в расходе энергии и имеют меньший ценник. Широкое распространение подобного оборудования доказало его эффективность в эксплуатации автомобилей разного класса.
