Способы крепления к валу Китайский производитель и поставщик

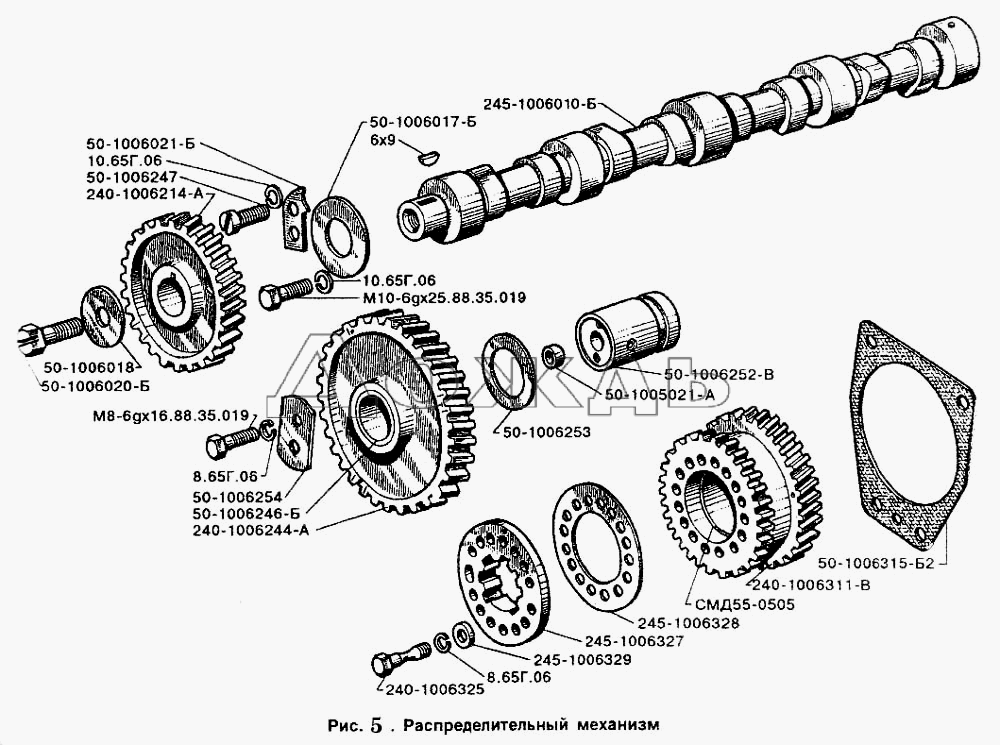

Есть много способов прикрепить шестерню к валу. Вот несколько идей, которые помогут вам в установке:
| Вложение с крепежный винт | Вложение с Ключ и стопорные | ||
| Вложение с шплинт | Вложение с Блокировка в сборе. | ||
| Вложение с Стопорное кольцо | Вложение с Самосмазывающаяся втулка | ||
| РУКОВОДИТЕЛИ Собрать винт довольно просто.  Ему просто нужно отверстие с резьбой, которое нужно пробить во втулке станка и обработать сплющенную область на валу. Это поможет силамсконцентрируйтесь на краях винтов с полукруглой головкой (GM и SM) | |
| ПРЕИМУЩЕСТВА Этот тип фиксации улучшает прилегание и предотвращает любые перекосы во время операции. Кроме того, такая установка ограничивает проходимость. Поэтому рекомендуется фиксировать шестерни нижнего модуля таким образом. (Обычно резьбовое отверстие является стандартным для всех шкивов HPC) |
| ГЛАВНАЯ Шпонка, прикрепленная к шестерне и валу, действует как втулка, она останавливает вращение между ними. Канавка или шпоночная канавка работают как ключевой элемент в станке, они повышают производительность, если присоединяются к отверстию и валу. Они прорезаны в отверстии и проходят по всей ширине зубчатого колеса, поэтому в основном используются для практических целей производства.  | |
| Параллельный ключ — представляет собой кусок металла прямоугольной формы, заделанный в вал и ступицу. Затем выполняется обработка канавки на валу с помощью двухлопастного режущего инструмента. Таким образом, шпоночная канавка призматической шпонки отлично подходит для передачи высокого крутящего момента. | |
| Дисковые (или полумесячные) ключи используются для передачи более слабых пар. Обработка шпоночной канавки вала очень легко выполняется с помощью трехлопастной фрезы. | |
| Шпоночный паз не прерывает осевое движение системы. Поэтому его следует объединить с другой системой запирания, такой как резьба и болт, или более того, просто с помощью стопорных колец. | |
Крепление со стопорными кольцами
| ГЛАВНАЯ Стопорные кольца, останавливающие осевое перемещение между двумя компонентами.  Существуют два типа стопорных колец — одно используется для крепления вала, а другое используется внутри отверстия. УТИЛИЗАЦИЯДля использования этих элементов требуется прорезать канавку либо в отверстии, либо в валу, после чего они устанавливаются в осевом направлении с одного конца вала или отверстия с помощью специального инструмента. Внимание, для установки необходим минимальный (или максимальный) диаметр зазора. | |
|
| |
| Использование этих компонентов часто связано с шпоночный паз при сборке шкивов или прямозубых шестерен. |
Сборка шплинтами
| ГЛАВНАЯ Штифт фиксирует один компонент относительно другого, следовательно, он обеспечивает точное взаимное расположение двух деталей или передачу движения. Кроме того, он также может выступать в качестве предохранительного элемента, срезая его в случае сильной надбавки.  УТИЛИЗАЦИЯ По сути, штифт подвергается срезанию, и поэтому его следует использовать в случаях, когда задействован относительно небольшой крутящий момент — прокалывание отверстий обычно выполняется после сборки компонентов, чтобы обеспечить идеальное выравнивание. Однако его не рекомендуется использовать там, где необходимо частое удаление.
| |||
Для использования цилиндрической шплинта машина должна проделать отверстие через вал и шестерню. Грубое отверстие может сделать эту работу, так как штифты могут регулироваться, деформируясь в их посадке. | |||
Установка с замком.
| ГЛАВНАЯ Затягивая винты, пользователь может деформировать коническое кольцо и создать сильное усилие между валом и отверстием. Следовательно, полученная связь будет полной, жесткой (т.е. без люфта) и легко снимаемой. Способы крепления к валу -> Способы крепления к валу ALTF11 | |
| ПРЕИМУЩЕСТВО Избегая производственных происшествий, которые могут возникнуть при нарезании шпоночных пазов и т. Д., Система увеличивает прочность в поперечном сечении вала при одновременном снижении концентрации точек напряжения и явления усталостного растрескивания металла. Для равных диаметров передаваемая пара этим методом намного выше. Таким образом, работа, выполняемая на валу и отверстии, ограничивается для обеспечения допуска H8 / h8 и чистоты поверхности не менее Ra = 1,6 мм для самоцентрирующихся узлов (RT25 и RTL450).  Следует предусмотреть руководство для других сборок. Эти стопорные узлы рекомендуются для всех типов зубчатых колес, особенно для шкивов, звездочек и шестерен с большим шагом или важных модулей. |
Крепление стопорным кольцом
| Крепление с помощью стопорного кольца — это быстрый и эффективный метод крепления всех типов зубчатых колес. Для этого существует два решения: первое — запирание половинным стопорным кольцом (тип CT), другое — запирание с помощью сплошной манжеты (CC). | |||||
ИСПОЛЬЗОВАНИЕ ПОЛУКРУГЛОГО КОЛЬЦА (CT)
| |||||
ИСПОЛЬЗОВАНИЕ Стопорное кольцо (CC)
В обоих случаях в результате получается полностью жесткое соединение, которое идеально подходит для передачи высокого уровня крутящего момента. | |||||
Сборка с помощью самосмазывающейся втулки.
| ГЛАВНАЯ Эта очень простая система обеспечивает надежное, простое и эффективное управление вращением. Он ограничивает трение между валом и отверстием с помощью двух самосмазывающихся втулок (типа QAF или QAG) и в то же время предотвращает осевое перемещение вращающихся объектов.  | |||||
| |||||
| Использование самосмазывающихся втулок Ollieare QAG или QFM требует максимального допуска f7 на валу и H8 на отверстии (см. ISO 2795 и 2796). | |||||
9 Количество,назначение,м.У.,способ крепления шестерен кпп
На первичном валу находится одна шестерня, жёстко на нём закреплённая и служащая для передачи вращения промежуточному валу. На вторичном валу расположен блок шестерён, шестерни которого свободно вращаются на валу, но конструктивно их продольное перемещение исключено. Для включения передачи, они могутблокироваться на валу, начиная вращаться вместе с ним (см. ниже, раздел «Переключение передач»).
Напротив
каждой шестерни ведущего и ведомого
валов расположены жёстко закреплённые
на своём валу шестерни
промежуточного вала,
которые находятся с расположенными
напротив шестернями ведущего и ведомого
вала в постоянном
зацеплении (то есть
все шестерни в коробке передач всегда
вращаются при движении автомобиля
вперед).
Так как единственная шестерня
первичного вала также жёстко закреплена
на своём валу, вращение
с первичного вала на промежуточный
передаётся всегда.
Включение же нужной передачи происходит
за счёт задействования нужной шестерни,
расположенной на вторичном валу.
Именно выбор нужной шестерни на вторичном валу и введение её в зацепление с этим валом и является, по сути, выбором нужной передачи.
10 М.У.,количество,способ крепления шестерен заднего хода
Рис. 4.15. Схема работы коробки передач (передача заднего хода ): 1 — первичный вал; 2 — рычаг переключения передач; 3 — механизм переключения передач; 4 — вторичный вал; 5 — сливная пробка; 6 — промежуточный вал; 7 — картер коробки передач; 8 — вал и шестерня заднего хода
Чтобы
заставить вторичный вал коробки передач
вращаться в противоположную сторону,
между ведущей шестерней промежуточного
вала и ведомой шестерней вторичного
вала помещают шестеренку
передачи заднего хода .
Обратите внимание на направление
вращения валов без шестерни заднего хода и
с ней.
При наличии шестерни заднего хода вторичный
вал коробки передач поменял направление
вращения. На рис. 4.16 показана передача
крутящего момента в коробке передач
переднеприводного автомобиля.
11 Что?Где?Как?в кпп перемещается при включении 4,3,2,1 и заднего хода скоростей
Ведущий вал — оранжевый; Ведомый вал — жёлтый; Промежуточный вал — серый; Вал заднего хода и соответствующий ползун — зелёный; Ползун включения III—IV передач — фиолетовый; Ползун включения I—II передач — голубой;
N — нейтральная передача: ни один синхронизатор не зацеплен ни с одной шестернёй, первичный и промежуточные валы вращаются, вторичный в покое.
I
передача: синхронизатор
первой-второй передач (ярко-голубой
на илл.) блокирует
шестерню первой передачи на вторичном
валу; вращение передаётся сначала
единственной шестернёй первичного вала
на промежуточный, а с него — через
шестерню первой передачи на вторичный
вал, и далее на трансмиссию.
II передача: тот же синхронизатор перемещается и блокирует шестерню второй передачи;
III передача: синхронизатор первой-второй передач в нейтральном положении; синхронизатор третьей-четвёртой (фиолетовый на илл.) блокирует шестерню третьей передачи на ведомом валу, вращение передаётся с первичного вала на промежуточный, а с него через шестерню третьей передачи — на вторичный.
IV передача: синхронизатор первой-второй передач в нейтральном положении; синхронизатор четвёртой передачи блокирует венец первичного вала, благодаря чему первичный и вторичный валы вращаются как единое целое. Промежуточный вал не задействован (но продолжает обращаться, так как постоянно зацеплен с первичным).
Такая
передача, при которой вращение передаётся
непосредственно с первичного вала на
вторичный в обход шестерён промежуточного
вала, всегда имеет одно передаточное
отношение — 1:1, и называется прямой
передачей,
так как крутящий момент передается
напрямую от первичного вала на вторичный.
Этот режим работы КПП является выгодным,
так как уменьшаются потери и износ.
R — задний ход: синхронизаторы в нейтральном положении; шестерня заднего хода, вращающаяся на своём собственном валу, входит в зацепление с соответствующей шестерней промежуточного вала и с шестерней ведомого вала (шестерня промежуточного вала с шестерней ведомого вала не образуют зацепления), образуется нечетное число зацепляющихся пар (три пары), благодаря чему вторичный вал крутится в направлении, противоположном направлению вращения первичного вала.
