  • И так рассмотрим все обозначение значков (лампочек) на приборной панели: Предупредительные индикаторы.  Лампочка ЕDC на панели приборов — сигнализирует про неисправность в системе электронного управления впрыска топлива (Electronic Diesel Control).  здравствуйте помогите с вопросиком.у меня на митсубиси мираж года движок 4g61 коробка автомат, на датчике приборов горит красная лампочка.и машина работает с толчками,переключаю на заднюю передачу машина глохнет.я думаю лампочка горит от этого но не знаю что это значит подскажите пожалуйста кто знает.

    Отзыв владельца Mitsubishi Canter — электрика и электроника. Привет всем читателям!сегодня после работы решил наконец сделать подсветку приборов, не думал я конечно что придётся разобрать пол панели:)Один патрон оказался слегка подала военный и работать не захотел, так что пока на освещении приборки горит всего три лампы, где купить патрон подскажите кто знае   Привет всем читателям!сегодня после работы решил наконец сделать подсветку приборов, не думал я конечно что придётся разобрать пол панели:)Один патрон оказался слегка подала военный и работать не захотел, так что пока на освещении.

    Расшифровка символов на приборной панели. Предлагаем вам самый полный список значков, которые могут загораться на приборной панели автомобилей. Современные автомобили имеют множество датчиков и.

    Описание других важных индикаторов приборной панели. Запуск двигателя от дополнительной батареи. На некоторых автомобилях с АКПП существует функция трогания с места на повышенной передаче для движения по скользкой дороге. Как правило, такой индикатор можно найти в автомобилях, которые оснащены полным приводом, а также содержащие понижающий ряд в раздаточной коробке. Нисан альмера автомат г проверил предохранители поменял бензанасос котался 1 день перестал заводиться искра есть ,бензин есть иногда заводится но на газ педали не рягирует через 2,3 секунд глохнет.

    Mitsubishi Fuso

    Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика. Если менял то датчик на колодках!!!!. На какой максимальный ток, какая емкость акб? А крепеж ты как делал. Волнистые линии указывают на перегретый, поврежденный или неисправный каталитический нейтрализатор.

    Вот и верь этим лампочкам. Как легко сформировать полезные привычки. Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах.

    К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

    Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании. Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности. Обо всех этих обозначениях по порядку: Когда горит такой индикатор машина с ключом , то он информирует о неисправностях в работе двигателя зачастую сбой в работе какого либо датчика или же электронной части трансмиссии.

    Чтобы выяснить точную причину потребуется производить диагностику. Загорелась красная машина с замком , значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме — автомобиль под замком.

    Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика. Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей контакты провода.

    Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

    Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают. Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР.

    Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать. Значок иммобилайзера , как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы.

    Митсубиси Кантер Обзор грузовика 2002 (1-часть)

    Замена лампочек в панели приборов ауди с4.

    Замена лампочек в панели приборов ауди с4.

    Подробности

    Замена перегоревшей лампочки в панели приборов в ауди с4 вроде бы и не сложная задача, но все равно намного проще и быстрее производить ремонт, когда сам визуально посмотрел, где какие болты необходимо открутить. Да и сами лампочки нужной мощности можно купить заранее, узнав их по фотографии.

    Приступим к замене лампочек в панели приборов автомобиля ауди с4. Откручиваем два шурупа под фигурную отвертку снизу у рулевой колонке.

    Рис 1 – Шурупы крепления верхнего кожуха рулевой колонке ауди с4.

    Снимаем верхнюю обшивку рулевой колонки.

    Рис 2 – Рулевая колонка без верхнего кожуха.

    Потом выворачиваем следующие два болта.

    Рис 3 – Болт крепления полки щитка приборов 1.

    Рис 4 – Болт крепления полки щитка приборов 2.

    Тянем полку вначале на себя, затем влево, что бы штырек в правой ее части вышел из паза.

    Рис 5 – Снимаем полку щитка приборов.

    Сняв полку, мы видим еще три шурупа, которыми крепится непосредственно уже сам щиток приборов к торпеде.

    Рис 6 – Болты крепления щитка к торпеде.

    Выкрутив три эти шурупа, мы полностью освободили щиток, теперь его ничего не держит. Потихоньку раскачивая его, вверх вниз вытаскиваем его. Когда снимал первый раз, панель мне никак не поддавалась, поэтому у меня постоянно присутствовало ощущение, что я забыл что-то открутить. На самом деле ее больше ничего не держит, поэтому смело вытаскивайте ее, конечно только без фанатизма, что бы ничего не отломить.

    Вытащив ее на себя, мы видим разъемы в панели. Снимаем эти разъемы, предварительно подняв вверх защелку. Снимаем зеленый и красный разъемы, так же остальные разъемы у кого какие имеются в наличии.

    Рис 7 – Разъем подключаемый к щитку приборов ауди с4.

    Если есть бортовой компьютер, то еще снимаем 2 черных разъема, нажав на усики по бокам. Желтый разъем — термометра. Четырех контактный разъем, если панель приборов полная.

    Теперь щиток можно полностью вытащить и произвести замену сгоревших лампочек, в соответствии со следующей рекомендованной схемой, где указано, куда и какой мощности нужно устанавливать лампочки.

    Снимать лампочки можно плоской, не большой отверткой, поворачивая против часовой стрелки.

    Рис 8 – Снимаем лампочки с панели приборов ауди с4.

    Рис 9 — Основная панель приборов ауди с4.

    1. подсветка щитка приборов 1.1 W
    2. лампа сигнала правого поворота 1.2 W
    3. лампа сигнала левого поворота 1.2 W
    4. контрольная лампа температуры / недостаточного уровня охлаждающей жидкости 1.2 W
    5. контрольная лампа аварийног состояния тормозной системы 1.2 W
    6. контрольная лампа недостаточного давления масла в двигателе 1. 2 W
    7. Лампа предупреждения автоматического контроля сбоев в электронике 1.2 W
    8. Лампа подсветки табла бортового компьютера. 1.1 W
    9. контрольная лампа антиблокировочной системы тормозов (ABS) 1.2 W
    10. контрольная лампа включения противобуксовочной (ASR) 1.2 W
    11. контрольная лампа включения стояночного тормоза 1.2 W
    12. контрольная лампа предпускового подогрева дизельного двигателя 1.2 W
    13. контрольная лампа включения дальнего света 1.2 W
    14. контрольная лампа зарядки аккумуляторной батареи 1.2 W
    15. Освещение электронных часов (ночное освещение) 1.2 W
    16. Освещение электронных часов 2 W

    Рис 10 – Правая половинка для полной панели приборов ауди с4.

    1. Контрольная лампа включения указателей поворота прицепа 1.2 W
    2. контрольная лампа подушки безопасности 1.2 W
    3. лампа предупреждения сбоя электроники 1.2 W
    4. контрольная лампа стояночного света 1. 2 W
    5. лампа предупреждения Servotronic 1.2 W

    Servotronic — электронный регулятор управляет работой усилителя рулевого привода в зависимости от скорости движения.

    Рис 11 – Правая половинка не полной панели приборов ауди с4.

    1. Контрольная лампа включения указателей поворота прицепа 1.2 W
    2. контрольная лампа подушки безопасности 1.2 W
    3. лампа предупреждения сбоя электроники 1.2 W
    4. контрольная лампа стояночного света 1.2 W
    5. лампа предупреждения Servotronic 1.2 W
    6. контрольная лампа противоугонной системы 1.2 W
    7. Освещение для аналоговых часов 1.1 W
    8. Освещение прибора температуры масла 1.1 W
    9. Освещение прибора давления масла 1.1 W

    Если у вас возникли вопросы или имеются предложения по данной статье. Добро пожаловать на форум.

    Замена лампочек в приборной панели ваз 2107


    Все световые приборы имеют в своем устройстве лампочки. Не исключение приборная панель на автомобиле ВАЗ 2107. На этих моделях завод изготовитель устанавливал традиционные лампы накаливания с вольфрамовыми нитями. Срок службы таких лампочек не велик и под воздействием внешних факторов, в основном вибрация, они перегорают. И в ночное время на панели не видно ни приборов, ни индикаторов, причиняя тем самым неудобство в эксплуатации.

    Есть два варианта избавиться от этого недуга. Заехать на СТО, где мастера поменяют лампочки, или сделать это самому. Первый затратный, не известно за что платишь. Предлагается второй. В этом нет, ни какой сложности. Если есть автомобиль, значит, есть навыки держать инструмент в руках. Все что касается порядка выполнения работы по замене испорченной световой индикации и подсветки на отечественной «Ладе», рассмотрим в этом изложении.

    Расположение ламп на панели приборов ВАЗ 2107

    На фотографии запечатлена обратная сторона щитка приборов автомобиля. Цифрами помечены лампочки. Четыре из них под №2 являются лампами подсветки, остальные контрольными.

    Расположены они на плате и предназначены для визуальной информации водителю. Каждая из них указывает на работу определенных систем, узлов и агрегатов автомобиля:

    1. Сигнализация малого количества бензина в баке.
    2. Подсветка приборов.
    3. Контроль работы указателей поворотов.
    4. Сигнал об отсутствии зарядки аккумулятора.
    5. Указатель включенных габаритных огней.
    6. Сигнализация низкого давления масла.
    7. Указатель включенного ручного тормоза.
    8. Указатель дальнего света.
    9. Сигнализация о не исправности системы принудительного впрыска на двигатели.

    Определяем, что не работает

    Прежде чем приступить к работе по снятию доски приборов и смены лампочек, необходимо визуально определиться какие их них вышли из строя. Если панель совсем не освещается, есть несколько вариантов откуда начать проверку.

    Предохранители

    Первое проверить предохранители, находятся они в монтажном блоке под капотом с правой стороны (на фотографии под №5).


    Предохранитель F10 отвечает за панель приборов.


    Если плавкая вставка расплавилась, значит, произошло короткое замыкание. Имеет смысл обследовать ту часть электрической цепи, за которую отвечает этот предохранитель. Возможно, он сработал из-за перегорания одной из ламп или воздействия внешних факторов на участок цепи.
    Если предохранитель целый, следует обследовать дальше.

    Регулятор яркости

    Это переменный резистор, находится правее рулевого колеса, возле часов. При помощи его изменяется интенсивность освещения приборов и контрольных ламп. Отказывает он редко, но иногда выходит из строя.

    Для проверки регулятора необходимо снять пластиковый вкладыш, где он расположен вместе с часами и прикуривателем. Поддев его плоской отверткой. После этого отсоединить электропитание и снять пластиковую круглую ручку, потянув ее на себя. Торцовым ключом открутить гайку, прикрепляющую регулятор к вкладышу и снять его.

    Работоспособность регулятора можно проверить, применив мультиметр. Если резистор не исправен, поменять на новый.

    Следует иметь в виду, что при работе с электрооборудованием, необходимо электросеть отключить от аккумулятора.

    Неисправность ламп накаливания

    Если все то, что проделали выше, не дало результатов, необходимо снять панель и проверить все лампочки.

    Выход из строя ламп накаливания включают в себя перегорание вольфрамовой нити. В другом случае возможно физическое воздействие на осветительный прибор, после которого он не сможет функционировать.

    Проверить можно визуально, поочередно вынимая из гнезд электронной платы и осматривая целостность вольфрамовой нити. Или применив мультиметр.

    Чтобы исключить все причины, по каким могут не работать осветительные и сигнальные приборы, стоит убедиться в целостности токопроводящих дорожек, нанесенных на электронную плату.

    Из-за воздействия окружающей среды они окисляются и разрушаются. Устранить не сложно. Необходимо найти, зачистить и пропаять. Так же стоит проверить колодки, соединяющие провода.

    Снятие панели приборов и подготовка к замене

    Как говорилось выше, при любых работах с электрооборудованием требуется отключить электросеть от аккумулятора. В том числе при снятии приборной доски и проводимой с ней манипуляций.

    Для снятия панели потребуется минимум инструментов:

    • отвертка крестовая;
    • отвертка плоская;
    • плоскогубцы.

    Сначала убираем пластмассовые наконечники с рычажков управления обогревателя салона, применяя отвертку с плоским концом.

    Плоскогубцами откручиваем гайку с рукоятки сброса показаний счетчика суточного пробега.

    На лицевой части панели возле рычагов управления обогревателем салона открываем заглушку, применив отвертку с плоским концом.

    Отверткой с крестовым концом откручиваем винт, который крепит декоративную панель к каркасу автомобиля.

    Правую часть панели отводим в сторону и на себя. Внутри видно гибкий привод спидометра.

    Открутить рукой гайку и вынуть наконечник троса привода. Снять патрубок, подсоединенный к эконометру. Отсоединить электрические проводники, подходящие к приборной панели, и три проводника, подходящие к электрическому переключателю обогревателя салона.

    Переворачиваем панель вместе с декоративной накладкой, переворачиваем, выкручиваем четыре винта, которые крепят ее к накладке. После этого панель можно снять и менять лампочки, которые перегорели.

    Какие лампы устанавливать в панель приборов для освещения

    На автомобиле ВАЗ 2107 для освещения приборов и для индикации применяются простые лампочки накаливания с вольфрамовой спиралью. С развитием промышленности стали выпускать светодиодные лампы, подходящие по типоразмерам. Несмотря на то, что они дороже, ими стали заменять лампы накаливания.

    Преимущества очевидны:

    • чище свет;
    • меньшая потребляемая мощность;
    • долговечность.

    Лампы накаливания

    Лампы марки АМН 12-3-1 устанавливаются для подсветки панели приборов.

    Лампы марки А 12-1,2 устанавливаются как сигнальные.

    Светодиодные лампы

    Как говорилось выше, светодиодные лампы имеют ряд преимуществ перед лампами накаливания, поэтому следует рассмотреть возможность поменять их. Подобрать по типоразмеру и мощности освещения достаточно просто.

    Только нужно учесть, что на индикаторную лампочку зарядки аккумулятора необходимо подсоединить сопротивление номинальное лампе накаливания, ранее установленной. Иначе контроль будет не правильный. Виды лампочек для подсветки и индикации на фото ниже.

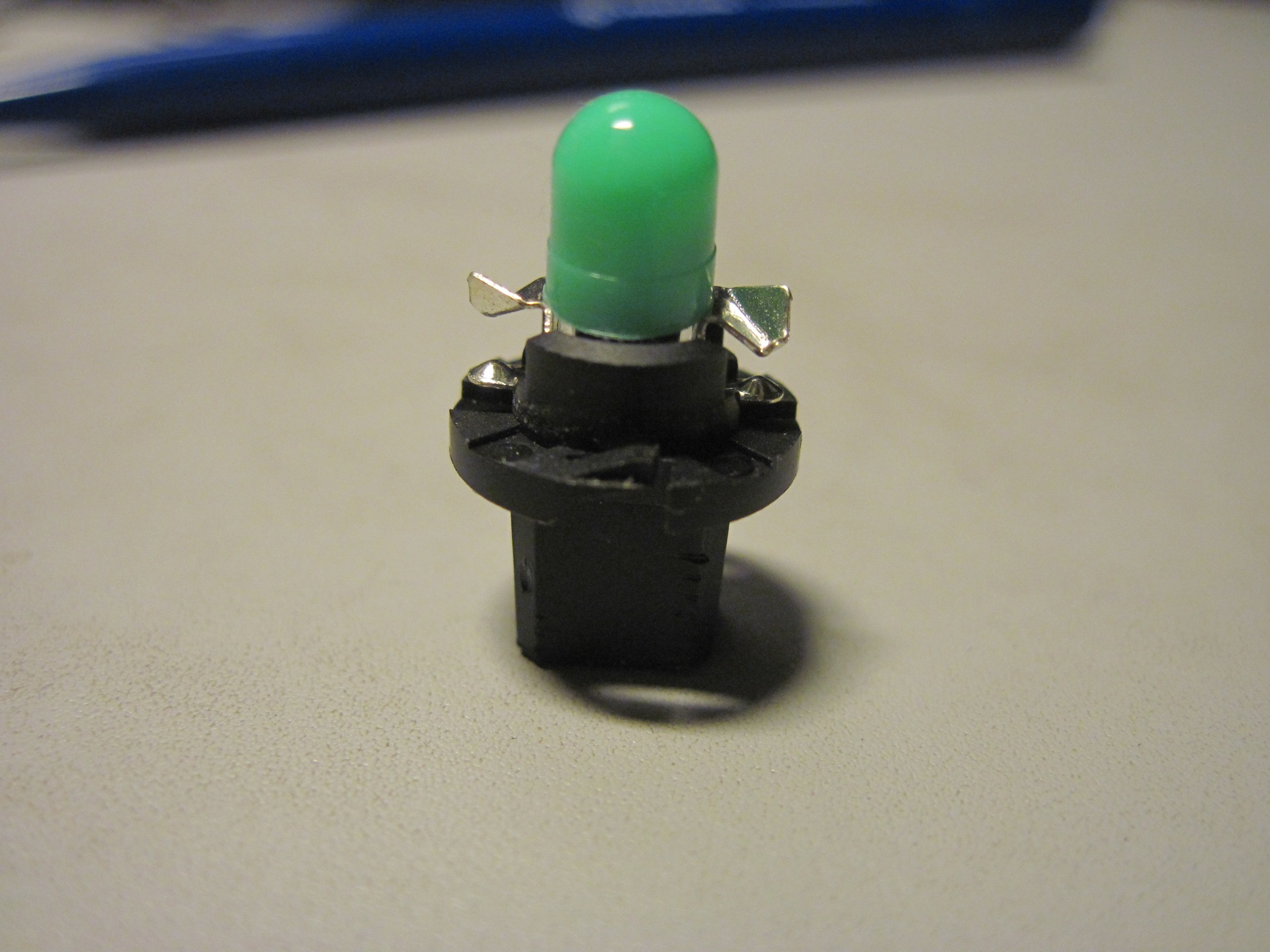

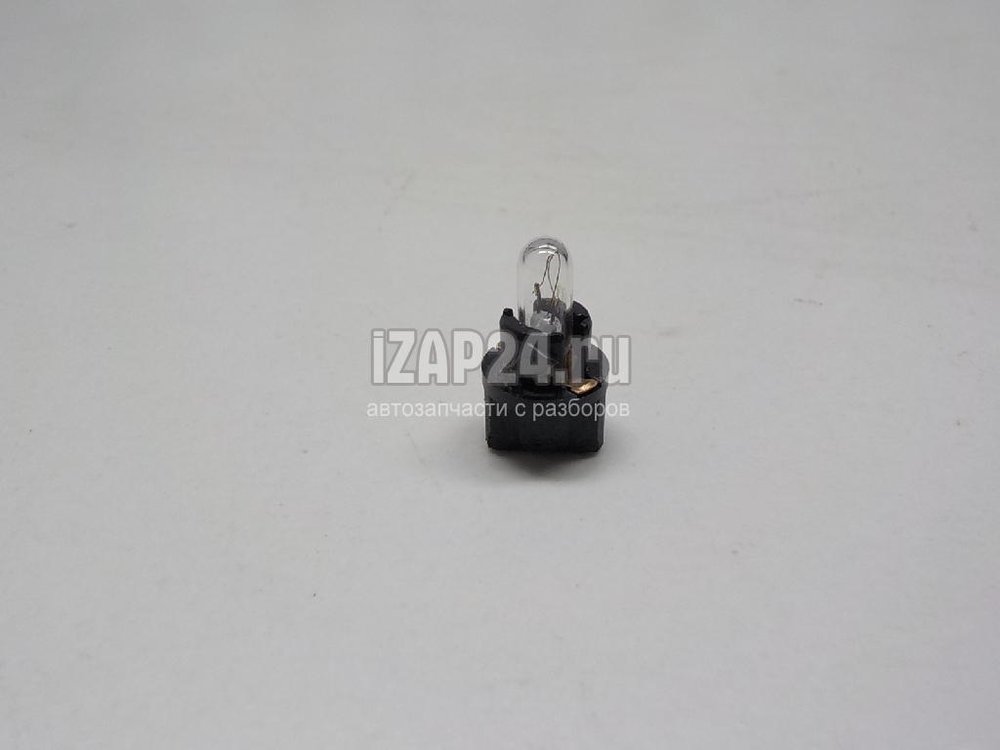

    Замена контрольных ламп и ламп подсветки

    Сначала необходимо точно определить, какие лампочки подлежат замене. Далее, чтобы не повредить панель при смене ламп, ее необходимо положить лицом вниз на что-то мягкое, как показано на фото в начале статьи.

    Берем тот патрон, в котором необходимо сменить лампочку, двумя пальцами. Легким движением поворачиваем против часовой стрелки и вынимаем его из электронной платы.

    Если новые лампочки были приобретены вместе с патроном, то вместе с патроном аккуратно вставляем их в плату, поворачивая до упора.

    Если лампочки приобретены без патрона, то вынимаем из патрона сгоревшую лампочку, вставляем новую и возвращаем патрон на место в плату.

    Эту операцию провести со всеми сгоревшими лампочками.

    После замены лампочек необходимо собрать панель приборов и установить на место. Все операции по сборки и монтажу делаются в обратном порядке.

    Для лучшего усвоения посмотрите видео:
