Панель приборов ВАЗ 2110 - описание ламп и индикаторов

Обозначения ламп индикаторов на панели приборов ваз 2110 - 15.

Многие автолюбители сталкиваются с таким, казалось бы простым вопросом. Что обозначают лампочки индикации на панели приборов?

Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно.

Я и сам не знал этого когда пересел на "двенашку" после "семёрки", на 2107 вообще половина не горели, поэтому я и не знал что это и для чего.
А мой знакомый после покупки авто в Новороссийске, купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.

Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.

Начнём по порядку.

1 - Температура охлаждающей жидкости, в градусах Цельсия.

2 - Тахометр, обороты двигателя.

3,4 - Поворотники.

5 - Спидометр, скорость автомобиля в км/ч.

6 - Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка - предупреждение или значок с изображением бензоколонки.

7 - Собственно вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.

8 - Контрольная лампа включения габаритов.

9 - Низкий уровень тормозной жидкости, возможно она где-то подтекает.

10 - Включение дальнего света.

11 - Ручка подводки часов (часы/минуты - их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).

12 - Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.

13 - Контрольная лампа аварийной сигнализации - "аварийка".

14 - Check Engine, чаще обозначается таким значком  - это означает неисправность в двигателе, рекомендуется остановить работу двигателя.

15 - Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).

16 - Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.

17 - Индикатор включения стояночного тормоза.

18 - Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.

19 - Лампочка воздушной заслонки (на карбюраторных двигателях)



Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 - 12.

- Лампочка отмеченная стрелкой - это контролька неисправности габаритов или стоп-сигналов.
- Ниже - это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.
- Сигнализатор непристёгнутого ремня - это понятно из рисунка.

С другой стороны сверху:

- Низкий уровень моторного масла
- Низкий уровень омывающей жидкости
- Повышенная температура охлаждающей жидкости

Вот такой получился обзор.
Если загорится какая то лампа и запикает сигнал, не впадайте в панику.
Обычно это мелочи.

Сохраните себе эту заметку в своей социальной сети, нажав на одну из кнопок ниже.

Какие лампочки в панели приборов ваз 2110

Замена лампочек в приборной панели ваз 2110 своими силами

Установка приборной панели на ВАЗ 2110Приборная панель автомобиля ВАЗ 2110 предназначена для отражения информации о текущем состоянии авто. Изготавливается из пластика обычного качества. Наличие большого количества лампочек приводит к тому, что иногда нужно производить их замену. Многие водители хотят поменять невзрачную заводскую панель ВАЗ 2110 более современной. Статья предлагает узнать, как производится замена лампочек приборной панели ВАЗ 2110 и как сделать ее более эстетичной.

Особенности приборной панели автомобиля ВАЗ 2110

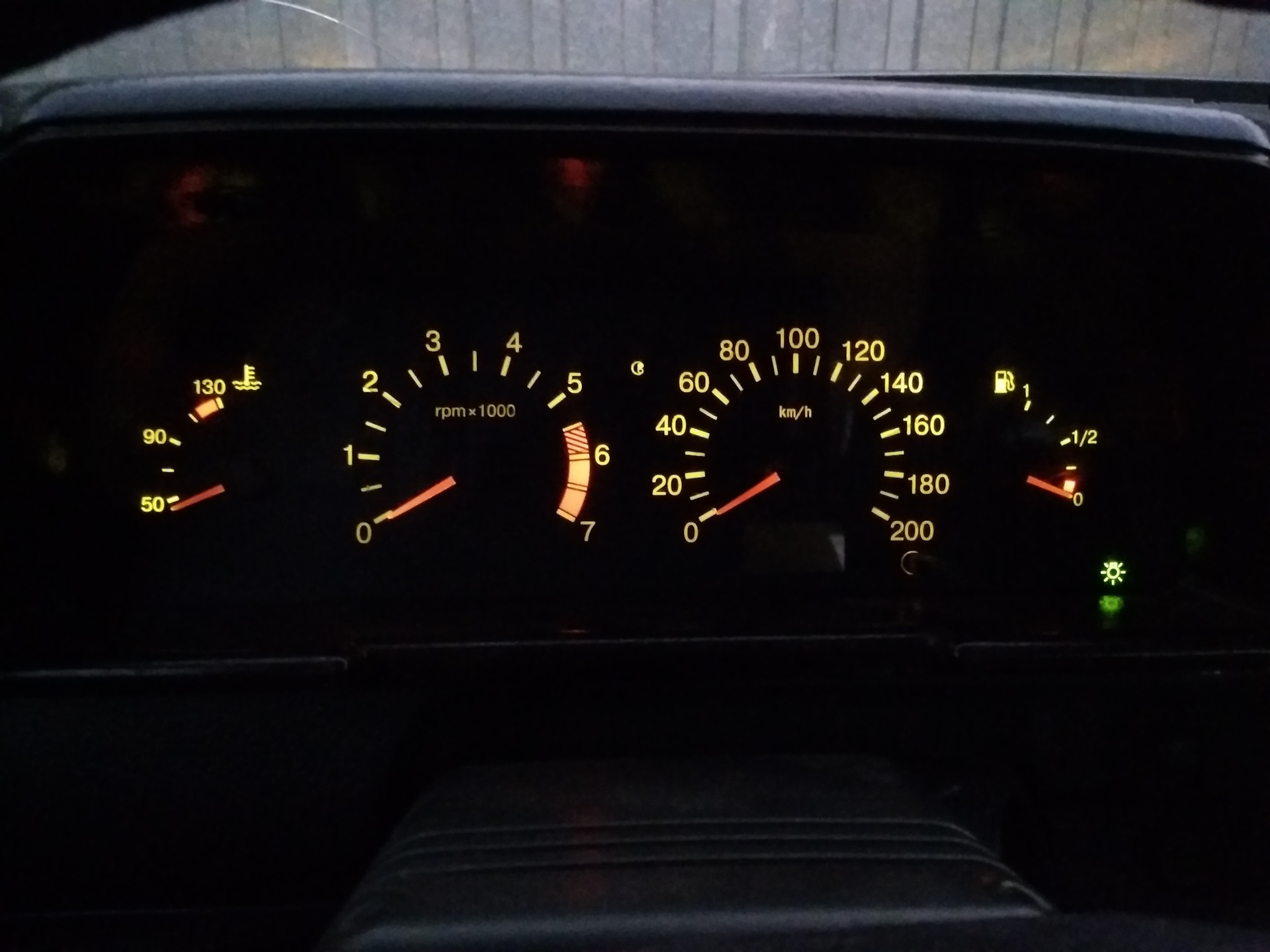

Приборная панель ВАЗ 2110Комбинация на торпеде автомобиля ВАЗ 2110 приборной панели включает:

  • 1 – показывает температуру охлаждающей жидкости. Если стрелка этого указателя переходит в красную зону шкалы, это говорит о перегреве двигателя. Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения.
  • 2 – тахометр. Показывает примерную частоту, с которой вращается коленвал двигателя.Чтобы получить истинное значение частоты вращения агрегата нужно показание стрелки прибора умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает на повышенной частоте, что опасно для продолжения движения автомобиля.
  • 3 – спидометр. Положение стрелки указывает на примерную скорость движения авто в км/час.
  • 4 – показывает уровень топлива.
  • 5 – кнопка для сбрасывания на счетчике суточного пробега.
  • 6 – дисплей для счетчика суточного пробега и одометра.
  • 7 – дисплей для указания времени.

На фото показана установка лампочек на панели:

  • Позиции 1 – применяются для подсветки стрелок приборов и шкал.
  • Позиции 2 – самые маленькие по размерам применяются в желтых индикаторах и красных сигнальных. Такие лампочки устанавливаются без резиновых колпачков. Светофильтры нужных цветов уже встроены в приборку.
  • Позиция 3 – имеет средний размер, применяется для указания низкого уровня бензина, в момент, когда стрелка на нуле. Перегорает очень редко.

Установка лампочек на панелиВся комбинация приборов фиксируется двумя винтами в соответствующем гнезде приборной панели. Соединения ее выполнены с помощью печатного монтажа на плате с применением фольгированного гетинакса. Плата хорошо прикреплена сзади корпуса.

Спидометр оснащен двумя счетчиками, показывающими пройденный путь: один – итоговый, другой – «суточный». Соответствующей кнопкой показания последнего легко сбрасываются.Последние модели ВАЗ 2110 комплектуются электронной приборной панелью. На ней содержатся все компоненты и контрольные индикаторы, значки и лампы.

Как заменить на приборной панели лампы подсветки

Итак:

  • Руль опускается в нижнее положение.
  • Откручиваются два верхних самореза, декоративная накладка вытаскивается.
  • Откручиваются три самореза фиксации приборной панели.
  • Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
  • Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
  • После того как выполнена замена лампочек в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

Как заменить лампочки подсветки центральной консоли

При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая.

Для этого понадобятся:

  • Отвертка плоская.
  • Отвертка крестообразная.
  • Новая лампочка.

Инструкция проведения работ:

  • Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
  • Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой.Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
  • Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
  • Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
  • Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
  • Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя.Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.

Снятие панели на центральной консоли

  • Отсоединяются разъемы для подключения прикуривателя(см.Ваз 2110: замена прикуривателя своими силами), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
  • Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
  • Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
  • Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону.Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
  • Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства.Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
  • Подключается аккумулятор.
  • Проверяется работа лампочек на панели для приборов.

Как заменить лампочки в кнопках

Итак:

  • Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
  • Дефлекторы направляются максимально вверх.
  • Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
  • Кнопка аварийной сигнализации вытаскивается.
  • Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
  • Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
  • Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
  • Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

Аналогично меняется лампочка для колесика электрокорректора фар:

  • Поддевается отверткой и вытаскивается колесико.
  • С помощью маленькой отвертки патрон проворачивается вместе с лампой и вытаскивается.
  • Лампочка меняется.

Подробно, каким образом происходит замена ламп, панель приборов ВАЗ 2110 хорошо показано на видео.

Какие Лампочки В Панели Приборов Ваз 2110

Панель приборов ВАЗ 2110 — описание ламп и индикаторовОбозначения ламп индикаторов на панели устройств ваз 2110 — 15. Многие автовладельцы сталкиваются с таким, казалось бы обычным вопросом. Что обозначают лампочки индикации на панели устройств?Ну и откуда нам знать, все совместно они загораются только при включении зажигания, а когда одна из их зажигается во время движения, становиться малость неспокойно.Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообщем половина не горели, потому я и не знал что это и зачем.
А мой знакомый после покупки авто в Новороссийске, купил даже целую книжку по ВАЗ, из-за неведения этих лампочек.

Обозначения на панелях устройств на всех ВАЗах фактически идиентично, просто размещение по-разному.

Начнём по порядку.1 — Температура охлаждающей воды, в градусах Цельсия.2 — Тахометр, обороты мотора.5 — Спидометр, скорость автомобиля в км/ч.6 — Уровень горючего в баке. При остатке 5-7 л. зажигается жёлтая лампочка

— предупреждение либо значок с изображением бензоколонки.7 — Фактически вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки. 8 — Контрольная лампа включения габаритов.

Как снять щиток приборов на ВАЗ

2110, 2111, 2112 и замена лампочек

Видео управление по подмене щитка приборов на ВАЗ 2110-2112 своими руками. Также рассмотрен пример по подмене.

Замена лампочек в приборной панели ВАЗ

2110 12

Поддержите лайком, оставляйте свои комменты, создадим чисто пацанский контент. Последующее видео будет про.9 — Низкий уровень тормозной воды, может быть она кое-где подтекает.10 — Включение дальнего света.11 — Ручка подводки часов (часы/минуты — их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).

12 — Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким.

13 — Контрольная лампа аварийной сигнализации — «аварийка».14 — Check Engine, чаще обозначается таким значком — это означает неисправность в двигателе, рекомендуется остановить работу двигателя. 15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.17 — Индикатор включения стояночного тормоза.

18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.

19 — Лампочка воздушной заслонки (на карбюраторных двигателях)Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов.— Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.— Сигнализатор непристёгнутого ремня — это понятно из рисунка.

Замена Подсветки Приборной Панели Ваз 2110

Ваз 2110: приборная панель — замена подсветки и тюнингПодсветка приборной панели ваз 2110 нового образцаОчень часто у автомобиля 2110 ваз приборная панель выходит из строя. При этом иногда наблюдаются проблемы с ее подсветкой.Некоторым же просто не нравится то, как именно она светит в темное время суток. В таком случае желательно, чтобы подсветка была заменена.В этой статье пойдет речь о самостоятельной замене подсветки нового образца на панели приборов, работу которой можно увидеть в соответствующем видео – обзоре в сети Интернет.

Замена подсветки на приборной панели

Знак приборной панели на ваз 2110Для этого необходимо использовать следующий алгоритм:

  • Следует вынуть панель.
  • Обозначение подсветки обуславливается специальными светодиодными лампочками. Чтобы заменить подсветку, эти лампочки надо снять.

Примечание: делать это необходимо предельно аккуратно, ведь они довольно маленькие. Кроме того, есть возможность навредить самой панели.

  • Но перед этим следует ее разобрать. Это несложная задача, так как для ее разборки необходимо всего лишь нажать на защелки, благодаря чему можно будет вынуть лампочки.
  • Все видели, что сверху приборной панели есть «наклейка» и обозначения (скорости, количества бензина). Держится она на клее, поэтому чтобы ее снять, придется немного «поковыряться».

Остатки клея необходимо убрать.

  • Можно приступать к замене подсветки.

Примечание: желательно выбрать не очень яркие цвета, напрягающие глаза. Идеально подойдут цвета белого или синего цветового ряда.

  • Чтобы снять светофильтр, расположенный с обратной стороны «наклейки», надо взять канцелярский нож. Светофильтр находится под защитным слоем. Сначала нужно снять его. Не следует слишком сильно давить ножом, так как могут быть повреждены необходимые детали.

Описание тюнинга приборной панелиПримечание: легче его снять, если потереть ножом то в одном направлении, то в другом.

  • Чтобы вставить светодиодные лампочки, следует вынуть плату, расположенную в пластиковом корпусе. Здесь будут специальные отверстия для них.

Распиновка приборов панелиПримечание: но это еще не все нужно будет запаять проводки лампочек к плате, чтобы они работали.

  • Теперь надо все собрать обратно и правильно установить.

Отдельная

подсветка стрелок

СВЕТОДИОДЫ В ПРИБОРНУЮ ПАНЕЛЬ НА ВАЗ 2110 2111 2112

Видео руководство по замене щитка приборов на ВАЗ 2110-2112 своими руками. Также рассмотрен пример по замене

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

Панель приборов ВАЗ 2110 — описание ламп и индикаторов

Обозначения ламп индикаторов на панели приборов ваз 2110 — 15.Многие автолюбители сталкиваются с таким, казалось бы простым вопросом. Что обозначают лампочки индикации на панели приборов?Да и откуда нам знать, все вместе они загораются только при включении зажигания, а когда одна из них загорается во время движения, становиться немного беспокойно.Я и сам не знал этого когда пересел на «двенашку» после «семёрки», на 2107 вообще половина не горели, поэтому я и не знал что это и для чего.
А мой знакомый после покупки авто в Новороссийске, купил даже целую книгу по ВАЗ, из-за незнания этих лампочек.Обозначения на панелях приборов на всех ВАЗах практически одинаково, просто расположение по-разному.Начнём по порядку.1 — Температура охлаждающей жидкости, в градусах Цельсия.2 — Тахометр, обороты двигателя.3,4 — Поворотники.5 — Спидометр, скорость автомобиля в км/ч.6 — Уровень топлива в баке. При остатке 5-7 литров загорается жёлтая лампочка — предупреждение или значок с изображением бензоколонки.

7 — Собственно вот это изображение бензоколонки, сигнализируещее о необходимости дозаправки.

8 — Контрольная лампа включения габаритов.9 — Низкий уровень тормозной жидкости, возможно она где-то подтекает.10 — Включение дальнего света.11 — Ручка подводки часов (часы/минуты — их переключение при нажатии), иногда эта ручка выполняет функцию переключения общего пробега/дневного пробега(на панелях с узким дисплеем).12 — Дисплей отображающий общий пробег/дневной пробег, на некоторых моделях бывает узким. 13 — Контрольная лампа аварийной сигнализации — «аварийка».14 — Check Engine, чаще обозначается таким значком — это означает неисправность в двигателе, рекомендуется остановить работу двигателя.

15 — Дисплей с часами (может показывать температуру воздуха на улице, если стоит датчик температуры).

16 — Неисправность в системе подзарядки аккумулятора: ослабление или обрыв ремня генератора, неисправность генератора, разрыв цепи и другие неполадки.17 — Индикатор включения стояночного тормоза.18 — Недостаточное давление масла в двигателе, рекомендуется заглушить двигатель и найти причину.19 — Лампочка воздушной заслонки (на карбюраторных двигателях)Добавлю ещё про лампы на дополнительной панели в торпедо ВАЗ 2110 — 12.— Лампочка отмеченная стрелкой — это контролька неисправности габаритов или стоп-сигналов.- Ниже — это индикатор износа тормозных колодок, если загорается, то проверьте тормозные колодки, возможно их пора менять.— Сигнализатор непристёгнутого ремня — это понятно из рисунка. С другой стороны сверху:— Низкий уровень моторного масла- Низкий уровень омывающей жидкости— Повышенная температура охлаждающей жидкостиВот такой получился обзор.Если загорится какая то лампа и запикает сигнал, не впадайте в панику.Обычно это мелочи.Сохраните себе эту заметку в своей социальной сети, нажав на одну из кнопок ниже.

Схема и распиновка панели приборов ВАЗ 2110

Не работает панель приборов на ВАЗ 2110? Для ремонта вам понадобится схема, распиновка панели. Как и в любой другой модели, приборная панель «десятки» служит для отображения состояния авто, она показывает количество горючего, скорость, а также сообщает владельцу ВАЗ 2110 о неполадках в работе узлов. Но не для всех автомобилистов панель является открытой книгой, особенно это касается начинающих водителей. В этом материале описана распиновка, принцип работы, назначение приборов, основные неисправности, а также ремонт.

Индикаторы

В момент зажигания на панели приборов зажигаются все лампочки, после запуска мотора большинство из индикаторов гаснет. Иногда даже после запуска двигателя одна лампочка продолжает светиться или даже моргать. Это настораживает водителей, ведь сложно сказать, какой узел в автомобиле ВАЗ 2110 работает неисправно, для определения поломки требуется дианостика.Внизу панели приборов расположены индикаторы, сигнализирующие о неисправности в работе различных систем ВАЗ 2110. Если они продолжают гореть, когда работает двигатель, значит – придется проводить ремонт.Так выглядят индикаторы ВАЗ 2110 со включенным зажиганиемИдем слева направо:

  • Крайняя левая лампочка, расположенная на панели приборов, относится к воздушной заслонке – индикатор присутствует в моделях с карбюраторным мотором;
  • Значок масленки. Если индикатор светится или мигает, значит в силовой установке упала компрессия масла, насос работает неисправно;
  • Буква «P» внутри круга. Приборная панель сообщает, что вы забыли отключить стояночный тормоз;
  • Лампочка, сообщающая о неисправности АКБ или генератора. Возможно порвался ремень генератора, появился обрыв в цепи, не выполняется зарядка;
  • Когда работает «дальний», на панели загорается значок фары;
  • Значок включенной лампочки – индикатор показывает включенные габариты;
  • Индикатор «Check Engine». Если он горит, то срочно стоит проводить диагностику и последующий ремонт двигателя ВАЗ 2110, в работе силовой установке появились серьезные дефекты. Лучшим решением будет прекратить движение;
  • Прямо над знаком неисправного двигателя расположена лампочка аварийной сигнализации.
  • Помимо указанных индикаторов передняя часть оснащена дисплеем, отображающим пробег. Также в этой области расположены часы и клавиши настройки для них. В «десятках» нового поколения экран может быть узкого формата, но схема остается прежней.

    Дополнительная панель

    В автомобилях нового образца присутствует дополнительная панель, на ней расположены полезные индикаторы. Мигающий значок, где изображен человек с ремнем, сообщает, что стоит пристегнуться – это касается и водителя, и его спутников. Во время движения может загореться значок колеса, есть вероятность, что колодки износились, требуется ремонт.

    • Лампочка с масленкой — загорается, когда уровень масла падает ниже нормы – следует как можно быстрее проверить уровень.
    • Стеклоомыватель — он сообщает нам, что омывающая жидкость почти закончилась.
    • Градусник над емкостью —  говорит о повышенной температуре охлаждающей жидкости.
    • Перечеркнутый значок со стрелкой – не работает габаритный или стоп-сигнал.

    Схема соединений, взятая из руководства по эксплуатации ВАЗ 2110На рисунке выше схема соединений комбинации приборов. То есть по данной схеме вы можете определить место подключения на приборной панели неисправного индикатора. Она вам понадобится, если вам придется менять из-за неисправности, к примеру, контрольную лампу АКБ. Но помимо схемы соединений, вам также необходима схема распиновки, которая описана ниже.

    Распиновка

    Если вы хотите выполнять ремонт или другие операции на панели приборов, то вам нужна распиновка ВАЗ 2110. Если ее не будет, придется отслеживать каждый провод от индикатора, кнопки до прибора. Схема позволяет определить, какой из приборов не работает в случае неисправности в том или ином узле. Если индикаторы в старом и новом образце ВАЗ 2110 идентичны, то распиновка немного отличается. Существует две колодки – красная и белая. Распиновка только в начале может показаться сложной. Возьмем для примера несколько разъемов.Подробная распиновка для белой и красной колодкиПод первым номером обозначен черный провод, который идет на массу. Тринадцатый номер привязан к датчику давления масла в системе, о чем нам сообщает и схема. В колодке белого цвета указан номер разъема, провод и узел (агрегат), к которому идет проводка. Красная колодка читается точно по такой же схеме. В первом разъеме находится синий и красный провода, они идут на датчик внешний температуры. Что касается тринадцатого номера, то здесь белый провод ведет к выключателю зажигания.

    Неисправности и ремонт

    Приборы или индикаторы могут выйти из строя. Это может быть часть индикаторов или даже целиком спидометр. С такой ситуацией владельцы ВАЗ 2110 сталкиваются редко, так как приборная панель работает исправно, особенно в отечественных автомобилях. Перед тем, как менять панель приборов или выполнять ремонт отдельных частей, стоит убедиться в исправности датчиков – используем бортовой компьютер.

    Неаккуратный монтаж приводит к выходу из строя элементов. На плате панели приборов детали крепятся при помощи простых заклепок, отсюда и отрицательный результат. На кузов постоянно действуют вибрации, поэтому монтаж просто «разваливается», в цепи появляются разрывы. Ремонт в этом случае представляет собой пропайку заклепок и тщательную зачистку контактов.

    Извлеченная верхняя часть панели приборов

  • Необходимо демонтировать пробку, плату можно не отсоединять от корпуса.
  • Следующий шаг – это нанесения флюса на места платы со стрелками (фото ниже). Обе колодки тоже необходимо демонтировать и тщательно промазать.
    Стрелки указывает. где требуется перепайка.
  • Готовим припой, доводим паяльник до нужной температуры и начинаем паять. Во время процесса можно услышать скрип – это заклепки «садятся» на плату.
  • После завершения пайки приборную панель можно возвращать на место. Если есть свободное время, то можно пройтись шкуркой по контактам. На старых авто они обычно окисляются, что может мешать приборам нормально функционировать.О том как снять приборную панель вы можете посмотреть в видеоролике ниже.

    Тюнинг приборной панели ВАЗ 2110

    Очень часто владельцы ВАЗов решают поменять цветовую схему приборной панели. Во первых, потому что это не требует особых знаний и умений, а во вторых не потребуется больших капиталовложений. В данной статье мы рассмотрим несколько способов тюнинга приборной панели. Доработки мы будем производить на приборке ВАЗ 2110 старого типа. Но это не значит, что данные доработки нельзя сделать на панели приборов нового образца. Там все делается аналогично.

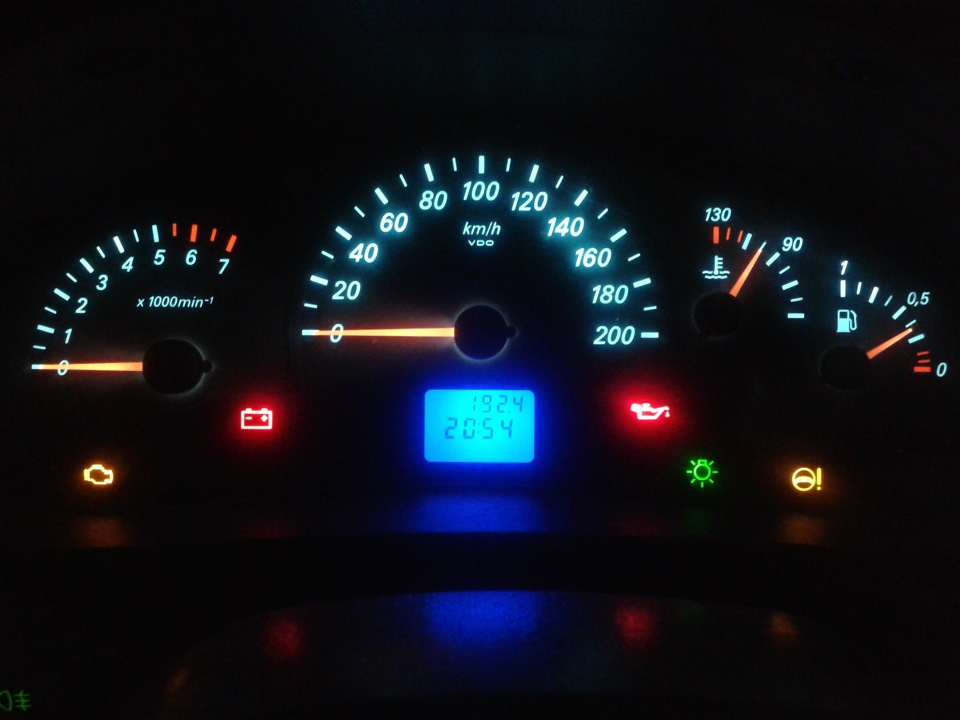

    Светодиоды в панель приборов

    Самый первый и простой способ сделать тюнинг приборной панели ВАЗ 2110, это заменить штатные лампочки светодиодами, которые можно купить в любом автомагазине. Снимаем приборную панель ВАЗ 2110 и достаем с патронов лампочки накаливания и вставляем на их место светодиоды. Диоды лучше брать просто белые. Когда вы их поставите, они будут отдавать немного синевой. Честно, поэффектней выглядит, чем родная желтоватая подсветка. Здесь правда один недостаток, регулироваться яркость подсветки уже не будет.

    Замена цвета одометра

    Стандартный цвет одометра не внушает доверия, он какого-то зеленого цвета, как экран у калькулятора. Но это легко исправить. Стоит просто его снять и аккуратно отклеить с его экранчика пленку (лучше поддеть канцелярским ножом). Все на этом изменение цвета одометра закончено. Можем ставить его обратно. Но фото видно, как он стал показывать белые цифры на темно синем экране.

    Светодиодная лента в панель приборов

    Снимаем сам «циферблат» и с обратной стороны оттираем цветофильтр на цифрах.Еще можно и стрелки очистить от красного цвета, как мы и сделали. Покрыв их потом лаком белого цвета.Теперь подключаем светодиодную ленту. Ее можно подкинуть прямо к патрону штатной подсветки. В нашем случае мы взяли ленту с зелеными светодиодами. Также не плохо смотрятся красная и синяя, тут уж на любителя.Кстати, ночью не слепит. А днем все четко видно!

    Две подсветки приборки

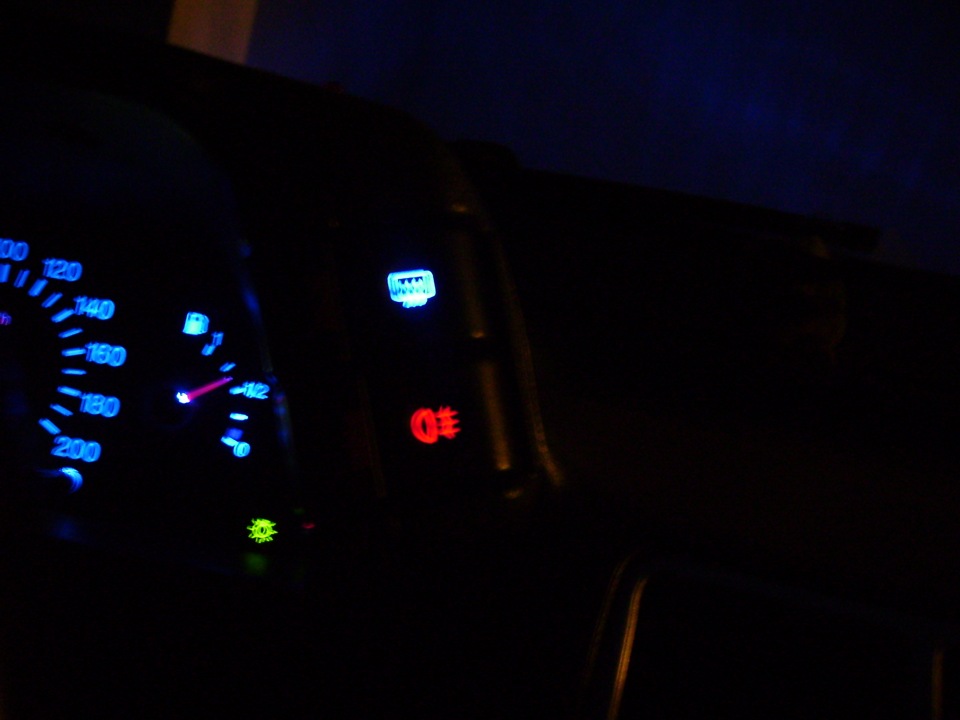

    Можно реализовать одновременно два способа подсветки приборной панели. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если через реостат уменьшить яркость, то останется только штатная. Как такого добиться смотрите по фото:Также можно сделать до 7 видов различных комбинаций подсветки, но это уже не так просто. Здесь понадобится управляющая электроника.Зато подсветка теперь под любое настроение.

    Обзор и самостоятельная замена панели приборов на ВАЗ 2110

    Главная » Панель приборов » Обзор и самостоятельная замена панели приборов на ВАЗ 2110Начнем с описания и обозначений значков и обозначений приборного щитка в 21102:

  • Контроллер температуры охладительной жидкости в двигателе, по этому датчику определяется температура мотора в целом. Благодаря устройству можно своевременно определить перегрев силового агрегата.
  • Тахометр. Этот контроллер предназначен для выведения показаний числа оборотов коленчатого вала.
  • Индикатор левого поворотника, при включении поворота всегда мигает.
  • Левый правый поворотник. Значки под номерами 3 и 4 при включении световой сигнализации моргают синхронно.
  • Спидометр. Благодаря спидометру водитель может знать, с какой скоростью движется его автомобиля.
  • Контроллер объема оставшегося горючего в баке, по нему водитель ориентируется, когда стоит заправиться. Если в баке остается около 5-7 литров горючего, рядом с датчиком загорится желтый индикатор, выполненный в виде бензоколонки. Нельзя допускать эксплуатацию авто с регулярно горящей желтой лампой, поскольку это может привести к выходу из строя топливного насоса.
  • Индикатор бензоколонки, о котором мы рассказали выше.
  • Световой символ включения габаритных огней.
  • Символ работоспособности тормозной системы, появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости. Неполадка может быть связана с утечкой.
  • Значок активации дальнего освещения.
  • Регулятор настройки часов с переключателем. Может использоваться для переключения данные о суточном и общем пробеге.
  • Внизу комбинации приборов имеется маленький экран, где отображаются данные о пройденном километраже авто.
  • Световая лампочка, загорающаяся при активации световой сигнализации.
  • Символ Чек Энджин. Его появление свидетельствует о том, что блок управления обнаружил неполадки в работе мотора. Желательно заглушить силовой агрегат и выявить поломку, которая зачастую обусловлена неработоспособностью вспомогательных датчиков.
  • Экран с часами. При переключении регулятора на нем могут демонстрироваться данные о температуре воздуха за бортом, если такой датчик установлен.
  • Эта лампа приборки обозначает обнаруженную неисправность в работе системы зарядки аккумуляторной батареи. Причина может быть обусловлена ослаблением, износом или обрывом приводного ремешка генераторной установки. Также она может свидетельствовать о неисправности самого агрегата, повреждении цепи питания и прочих неполадках в его работе.
  • Значок активации ручного тормоза.
  • Символ в виде масленки говорит о недостаточном уровне давления моторной жидкости в ДВС. При его появлении нужно заглушить автомобильный мотор и обнаружить причину, которая обычно заключается в утечке масла из системы.
  • Значок воздушной заслонки, ставится только на карбюраторные моторы (автор видео — канал В гараже).
  • Особенности приборной панели старого и нового образца

    За десятки лет выпуска ВАЗ 2110 приборная доска претерпела определенные изменения. Поэтому приборки можно поделить на два группы — устройства старого, а также нового образцов. Следует отметить, что эти приборные панели не являются взаимозаменяемыми, поскольку обладают разными электрическими схемами подключения, а также конструкций центральной консоли в машинах. Более того, оба вида приборок характеризуются разными формами, но что касается расположения датчиков и индикаторов, то по факту оно практически аналогичное.Со временем приборки стали оснащаться регуляторами яркости подсветки. Кроме ого, на щитках старого образца не использовались цифровые одометры (счетчики пробега), они стали устанавливаться намного позже. Поначалу одометр был механическим (автор — канал proVAZ-2110).

    Возможные неисправности: признаки и причины

    С какими неисправностями может столкнуться автовладелец:

  • Не работает часть лампочек на щитке. Если выходит из строя один или несколько источников света, то скорей всего, это обусловлено перегоранием ламп. Проблема решается путем замены устройств.
  • Подсветка вовсе перестала функционировать, при этом все приборы и индикаторы загораются. По всей видимости, причину надо искать в неработоспособности самого регулятора яркости, он мог сломаться. При постоянной эксплуатации этого регулятора мог отойти его контакт подключения с бортовой сетью, поэтому нужно проверить проводку. Также причина может заключаться в перегорании предохранителя, расположенного в монтажном блоке.
  • Подсветка не включается, при этом ни один индикатор и датчик не работает. Возможно, «накрылась» сама панель или произошло повреждение колодки с проводами, подключенными к щитку. Нужно снимать устройство и внимательно проверять все цепи.
  • Не работает спидометр — стрелка не поднимается либо поднимается, но очень медленно и с рывками. При такой проблеме причину следует искать в датчике скорости, который может быть электронным и механическим. Если механический — то проверьте состояние наконечников, которые входят в сам спидометр и коробку передач. Часто изнашивается конец троса, подключенного к спидометру, можно попробовать решить проблему путем наматывания на этот конец куска пищевой фольги. Если датчик электронный, то нужно проверить качество контактов.
  • Не включаются индикаторы, к примеру, лампы поворотов или оптики. Нужно проверять работоспособность подрулевых переключателей фар ближнего и дальнего света, а также поворотов.
  • Не функционирует датчик объема топлива, стрелка не двигается или поднялась до упора и не опускается. В первом случае причина может крыться в выходе из строя самого контроллера, расположенного в топливном баке. Нужно найти датчик и проверить его работоспособность. Во втором случае возможная причина — замыкание в электроцепи, потребуется прозвонить проводку тестером.
  • Не работает тахометр. Опять же, причину необходимо искать в датчике положения коленвала — он мог выйти из строя, также от него мог отойти контакт. Чаще всего причина неработоспособности датчиков на приборке связана с окислением контактов, их следует проверять в первую очередь.
  • Инструкция по замене приборки своими руками

    Инструкция на тему замены щитка своими руками:

  • Для начала следует отключить зажигание и обесточить электрическую сеть «Десятки», для этого откройте капот и сбросьте клемму с АКБ.
  • Извлекаются переключатели, расположенные по бокам приборки.
  • Затем отверткой с крестовым наконечником открутите болты, которые фиксируют устройство.
  • Далее, надо демонтировать крепления приборки к накладке. После этого щиток без проблем извлекается из посадочного места, также можно снять стекло.
  • Следующим этапом будет отсоединение всех разъемов и колодок, подключенных к приборной доске.
  • Когда разъемы будут отключены, панель демонтируется. Производится ее ремонт или замена на новую, действия по сборке выполняются в обратном порядке (видео снято каналом В гараже).
  • Идеи для тюнинга и доработки щитка

    Как можно улучшить приборку в «Десятке»:

  • Установив новую накладку на консоль. Этот тип тюнинга является самым простым, поскольку вам надо будет просто установить сверху накладку. Однако, он никак не улучшит саму приборную панель, только ее верхнюю часть.
  • В ВАЗ 2110 можно установить приборную панель от Приоры, в целом выбор тюнингованных, готовых к эксплуатации щитков, достаточно большой. При установке приборки в 2110 от другого авто придется частично переделать некоторые разъемы и подключить новые устройства. Но в целом в этом нет ничего сложного.
  • Установка новых шкал на датчики. Шкалы можно скачать из Сети, найти в магазине или разработать самостоятельно. Процедура переделки в данном случае будет более сложной — вам придется снимать щиток и отсоединять стрелки от приборов, на это потребуется время. После установки новых шкал стрелки нужно правильно установить на место, иначе возможны сбои в работе спидометра и других датчиков.
  • Установка диодного освещения в приборку. Можно просто заменить стандартные лампочки на светодиодные либо же приобрести диодную ленту и запаять ее в щиток. Но учтите — если лампочка выйдет из строя, ее можно без проблем заменить, чего не скажешь о светодиодной ленте. Если она перегорит, то придется распаивать ленту и ставить вместо нее новую. Хотя ресурс эксплуатации светодиодной ленты достаточно высокий.
  • Если вы ставите диодные лампы, то дополнительно можно покрасить люминесцентной краской цифры на шкалах, а также стрелки датчиков. Дело в том, что совмещение этих двух видов тюнинга позволит добиться действительно качественного и красивого результата. При светодиодном освещении стрелки, окрашенные люминесцентной краской, будут гореть значительно ярче.
  • Фотогалерея «Тюнингованные приборки ВАЗ 2110»

    Заключение

    Процесс ремонта приборки на практике — не особо сложная задача. Заменить лампы и прочистить контакты от окисления сможет любой автолюбитель. Если же проблема неработоспособности связана с более серьезными причинами, то лучше доверить их решение специалистам. Помните о том, что приборная панель считается связующим элементом между вами и машиной, поэтому данный узел всегда должен быть рабочим. Загрузка …

    Видео «Как установить светодиоды в щиток ВАЗ 2110?»

    Подробная инструкция касательно модернизации щитка приборов путем установки в него светодиодных источников освещения приведена в ролике (видео опубликовано каналом Sergey Avtocar 2nd CH).У Вас остались вопросы? Специалисты и читатели сайта AVTOKLEMA помогут вам, задать вопрос

    Подсветка приборной панели ВАЗ — замена ламп своими руками

    Подсветка приборной панели ВАЗ играет далеко не последнюю роль при движении автомобиля в темное время суток. Очень трудно найти необходимые органы управления без соответствующего освещения, и это вовсе не роскошь, в отличии от подсветки дисков колес. В этой статье пойдет речь о том, для чего и как менять лампы, предназначенные для подсветки щитка приборов и органов управления различных моделей ВАЗ.

    Для чего необходимо менять лампы в подсветке?

    При движении в условиях, когда на улице стоит ночь, свет фар, отраженный от земли, имеет малое слепящее действие на водителя, который не видит показаний, снимаемых с многих приборов автомобиля. Таковыми могут являться: спидометр, тахометр, указатели уровня топлива или охлаждающей жидкости и т п. Кроме того, невидимыми становятся различные кнопки на панели приборов и рычаги, предназначенные для управления воздушной заслонкой отопителя.Попытки найти все эти приборы и использовать их в темноте может стать вполне опасной затеей. Это связано с тем, что водитель отвлекается на очень длительное время, чтоб найти ту или иную кнопку, или определить, например, такой параметр, как скорость.Неисправность ламп, а равно, как и их отсутствие, нарушает общее освещение приборной панели и усложняет процессы по управлению автомобилем ночью. Именно поэтому, важно своевременно менять перегоревшие лампы и следить за их состоянием. Постараемся разобраться, как происходит замена ламп подсветки на различных автомобилях ВАЗ.

    Как выполняется замена ламп приборной панели?

    Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

    Как поменять лампочки на ВАЗ 2107

    В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

    • С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
    • Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части.  В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
    •  Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.
    • После замены ламп в плате, установка и сборка всех элементов щитка и панели производится в обратном порядке.

    ВАЗ 2110 (нового образца) — меняем подсветку своими руками

    •  В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
    •  Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
    • Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
    • Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
    • Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

    Как снять и лампы на Lada Priora

    • Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
    • Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.
    • Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.
    • Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
    • Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
    • После замены ламп, проведите сборку панели в обратной последовательности.

    В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.

    Нюансы и тонкости тюнинга своими руками подсветки панели приборов ВАЗ 2110

    Причин, по которым владелец может захотеть сменить на своем ВАЗ 2110 подсветку панели приборов, может быть немало. В первую очередь, из желания приблизить «интерьер» своей любимой машины отечественного автопрома к лучшим образцам импортных автомобилей.Конечно же, не секрет: если даже вначале панель приборов на ВАЗ (хоть старого образца, хоть Евро, хоть Приоры) выглядит, скажем – так себе, то со временем еще и подсветка светит все слабее.Панель приборов ВАЗ 2110 со светодиодной подсветкойПоэтому, если ну очень хочется, то совсем не относится к сложным операциям замена подсветки, а возможно — всей приборной панели своими руками. А как это сделать, попробуем подробно объяснить.

    Устройство

    Вся комбинация приборов на панели крепится двумя болтами, состоит частично — из механических, частично — из электронных компонентов. Электронная составляющая обычной панели – это спидометр и тахометр, но на некоторых машинах из модельного ряда ВАЗ 2110 уже стоит электронная панель.Также обязательно присутствуют указатели: температуры охлаждающей жидкости, наличия, уровня топлива, а также контрольных лампочек, которых на ВАЗ 2110 установлено 12 штук.Все соединения приборов хранит в себе печатная электронная плата, которую закрепили сзади на корпусе.Панель приборов ВАЗ 2110 в разобранном виде

    Снятие и разборка

    Снятие приборной платы своими руками проводится по такому алгоритму:

    • Первым делом снимаем кожух;
    • Крестовой отверткой откручиваем крепящие болты;
    • Находим, отщелкиваем защелки. Лучше отщелкнуть первыми те, что в нижней части, а затем толкнуть вверх. Так она легко снимется;
    • Прежде, чем совершать тюнинг, нужно снять стрелки. Сначала просто легко потяните за них. Если не поддаются – начинайте проворачивать справа налево, при этом слегка подтягивайте – снимутся обязательно.

    Простой и быстрый апгрейд

    В принципе, своими руками можно как полностью заменить панель приборов ВАЗ 2110, так и провести тюнинг имеющейся.Один из довольно популярных вариантов – замена лампочек на светодиоды. Причем в этом нет никакой сложности – нужно вынуть лампочки, а на их место вставить светодиоды.

    Однако есть одна небольшая хитрость: они качественно работают только в том случае, если соблюдается полярность! Если при подключении светодиод загорается не сразу, его нужно вынуть, повернуть на 180 градусов, затем снова вставить в гнездо.

    Уже такая простая замена повысит яркость приборной доски, однако этого маловато, вряд ли на этом стоит завершать тюнинг своими руками.

    Глубокая доработка

    Желательно еще добавить подсветки – с помощью светодиодной ленты. Можно взять белую, можно — цветную. Желательно – не слишком режущую глаз – возможно, синюю или зеленую, это уже какой вкус у владельца.Сегодня наиболее популярен синий свет – он дает хорошую видимость показаний на всех приборах, при этом не мешает водителю хорошо видеть дорогу.Еще неплохо – сделать так, чтобы стрелки светились другим цветом. Для этого их нужно очистить от старой, красной краски, а затем покрасить белой.

    Это может быть нитроэмаль или, что еще проще – белый лак для ногтей. Рядом со стрелкой на приборной шкале необходимо установить цветной светодиод. Стрелка, меняя свое положение, будет окрашиваться по-другому.

    Кроме того, при использовании только белого света, поможет цветная накладка. То есть, даже без вмешательства в электрику накладка из цветной пленки изменит внешний вид.Светофильтр по возможности удаляют, а подложку с обратной стороны украшает накладка, причем тут можно фантазировать с разными материалами, цветами (изолента, окрашенный скотч, цветная виниловая пленка). Такая накладка существенно преобразит панель, сделает ее эксклюзивной.

    Панель Приоры

    Некоторым больше нравится приборная доска Приоры. Нужно знать, что поменять ее своими руками с «наскока» не выйдет – есть отличия: в проводке, креплении ЭБУ.Следует также учитывать, что у Приоры та же «склонность» к ненужным скрипам, что и у «родной», поэтому стоит еще подумать о шумоизоляции, чтобы «посадить» панель от Приоры без лишних зазоров, щелей. Еще один недостаток Приоры – маленький бардачок. К тому же, нужно обязательно приобрести крепление в районе ЭБУ, именно от Приоры.Панель от Приоры в ВАЗ 2110А, может, вам вообще приглянулась электронная панель, установка которой также возможна. Все же, прежде чем решиться, не забудьте подсчитать, во сколько вам выльется такая замена.

    Вполне возможно, что тюнинг уже имеющейся у вас подсветки, проведенный с фантазией и выдумкой, обойдется вам значительно дешевле. В этом случае тюнинг своими руками станет предметом вашей гордости, и не только украсит салон вашего ВАЗ 2110, но и улучшит подсветку, сделает ее более яркой и удобной.

    Панель приборов ВАЗ 2110 — описание ламп и индикаторов

    x

    Check Also

    Как экономить на шинах без ущерба для безопасности: рекомендации Continental Простые и эффективные советы от ведущего мирового производителя шин и автомобильных компонентов – компании Continental. Как заплатить меньше, а получить …Каждый автолюбитель мечтает снизить шум при езде в автомобиле. Наука не стоит на месте и существует множество составов, способных решить эту задачу. Внешняя звукоизоляция идет дополнением к заводской внутренней изоляции. …Что такое гидроудар двигателя, чем он опасен и как его избежать? Дорога непредсказуема и порою ясное небо, совершенно не предвещающее осадков, сменяют тучи и обильные ливни. Матушка природа никем не …

    Гидроудар, это механическое повреждение двигателя, вызванное поступлением в цилиндры автомобиля большого количества жидкости. Как известно жидкости почти несжимаемы. Если в цилиндре автомобильного двигателя оказывается большое количество воды, поршень не сможет …

    С наступлением весны автолюбители встают перед задачей выбора летней резины для своего автомобиля. Шины — важный элемент Вашего автомобиля. Ведь именно они ответственны за вашу безопасность на плохой дороге. Порой, …Гидроусилитель создали для того, чтобы облегчить управление авто. Его главной функцией является обеспечение облегченного поворота руля при выполнении определенного маневра. К тому же, наличие данного устройства в рулевом управлении способствует …Что такое ESP (Система курсовой устойчивости) и как она работает. Современные автомобили буквально напичканы различными системами, о которых многие водители даже и не подозревают. От всех этих аббревиатур, типа АБС, …

    Гидроусилитель руля и электроусилитель руля получили достаточно широкое применение только в последнее десятилетие. Ранее данные устройства устанавливались на большегрузные автомобили, или элитные легковые автомобили. Но с развитием технологий, удешевлением материалов …

    Заднеприводный автомобиль: описание, устройство, плюсы и минусы На данный момент существуют автомобили с разными типами приводов. Это передний, полный и задний. При выборе машины будущий владелец должен знать особенности каждого. …Что такое иммобилайзер в автомобиле и для чего вообще он нужен? Существуют иммобилайзеры двух типов срабатывания. Одни срабатывают мгновенно и разрывают все цепи в автомобиле, отвечающие за передвижение (стартер, зажигание …Доброго времени суток, уважаемые автомобилисты и читатели нашего блога. Современный автомобиль буквально напичкан средствами безопасности. Это и подушки безопасности, которые, в некоторых машинах, расположены в очень многих местах, и так …

    Как выбрать зимнюю резину для автомобиля. 8 правильных шагов! Плюс подробное видео Зимний период времени несет автовладельцу очень много проблем, что тут говорить одни только экстремально низкие температуры, непроходимые заносы …

    Свеча зажигания (искровая свеча зажигания) – составной элемент системы зажигания, который обеспечивает образование искры для воспламенения топливно-воздушной смеси в камере сгорания. Смесь в цилиндре воспламеняется в строго заданный момент от …Продолжим пополнять нашу автоэнциклопедию новыми материалами. Сегодня, хотелось бы уделить внимание «сердцу» автомобиля – двигателю, без которого автомобиль не был бы автомобилем, а стал бы всего лишь кучей железа. Очень …Современные автомобили оснащены мощным и тяговитым двигателем. Но это никак не означает, что владелец не должен за ним следить. Типичная «болезнь» практически всех современных двигателей, это стук, который порою доводит …

    Ìèëëèîí ðàç çà äåíü øàðèêè «îáåãàþò» ñâîè îáîéìû â ïîäøèïíèêå, à öåëû îñòàþòñÿ áëàãîäàðÿ îñîáîé ñìàçêå.  òîì, ÷òî «íå ïîäìàæåøü — íå ïîåäåøü», ÷åëîâåê óáåäèëñÿ åùå âî âðåìåíà áûëèííûå. …

    Когда выбираешь автомобиль, то волей-неволей интересуешься тем, как он устроен, конструкцией узлов и агрегатов, различными функциями и возможностями. Сегодня, подавляющее большинство автолюбителей выбирает автомобили с передним приводом. А заднеприводные авто …Автомобильный видеорегистратор NAVITEL R400 Автомобильный видеорегистратор NAVITEL MR250 Автомобильный видеорегистратор NAVITEL R400 Автомобильный видеорегистратор NAVITEL MR250 Своей волей и в своем интересе Я даю согласие на обработку, в т.ч. на …

    Снятие приборной панели ваз 2110 нового образца. Распространенные неисправности и способы их устранения. Как заменить на приборной панели лампы подсветки

    Благодаря водитель всегда может знать, в каком состоянии находятся узлы и агрегаты в его машине. Но для того, чтобы точно знать, о чем идет речь, необходимо учитывать, какая распиновка панели . Подробнее об этом мы расскажем ниже.

    Устройство панели приборов


    Что делать, если не горит и не работает ? Как производится и как она должна разбираться в случае необходимости? В первую очередь, давайте разберем ее устройство.

    Комбинация приборов автомобиля включает в себя следующие элементы:

    • тахометр, позволяющий следить за количеством оборотов ДВС;
    • спидометр, демонстрирующий скорость передвижения;
    • контроллер уровня топлива в баке;
    • контроллер температуры силового агрегата, а именно антифриза в системе охлаждения;
    • контрольные индикаторы, которых должно быть 12;
    • диодные индикаторы подвески 2110;
    • резервный разъем, в который осуществляется включение контрольной лампочки;
    • несколько колодок для подключения кабелей.

    Следует отметить, что колодка красного цвета на электросхеме маркируется символами Х2, а белого — символами Х1, так что перепутать эти элементы не получится. Если говорить непосредственно о контрольном щитке «десятки», то в этих автомобилях применяется несколько типов приборных панелей, расположенных на торпеде. В этом случае большинство зависит от года выпуска транспортного средства — машина может быть оборудована либо старой, либо новой версией приборки.

    1. Одна из особенностей старого щитка — в нем все приборы установлены симметрично.
    2. В контрольном щитке нового образца несколько указателей — температуры силового агрегата и уровня бензина — находятся с небольшим смещением вправо.

    Если не работают приборы, перестают гореть лампочки, часто единственным выходом является необходимость разобрать панели. На практике те или иные компоненты вполне могут отказать работать, процедура разборки и диагностики, как правило, помогает решить проблему. Однако перед тем, как произвести ВАЗ 2110, рекомендуем ознакомиться с распиновкой щитка. Это делается для того, чтобы понять, куда ведет тот или иной провод и какую функцию он выполняет, какие используются предохранительные элементы и т.д.

    В принципе, «прочитать» разобранный щиток — это не проблема, тем более, что вся необходимая информация казана в сервисном мануале по эксплуатации транспортного средства. Если у вас под рукой будет такая книга и машина, а также желание, вы без помощи электрика сможете справить любые проблемы в работе контрольного щитка.

    Распространенные неисправности и способы их устранения

    Контрольная панель может переставать работать по нескольким причинам.

    Как правило, снятие панели приборов осуществляется при таких неисправностях:

    1. Перестала работать подсветка на контрольном щитке «десятки». В этом случае необходимо произвести диагностику состояния контактов, а также состояния проводки, отвечающей за подвеску. Перестать работать щиток мог просто из-за сгорания предохранительных элементов, либо же лампы могли выйти из строя из-за износа, нередко причиной является короткое замыкание. В принципе, как показывает практика, причин более, чем достаточно, так что иногда без тестера выявить и решить проблему бывает очень проблематично.
    2. Одной из наиболее серьезных проблем, по которой разбираемый прибор, возможно, придется заменить — это полный выход из строя. Если случился отказ системы, а щитке перестают работать все без исключения датчики и указатели, стрелки контроллеров падают вниз, а лампочки попросту не зажигаются. Чтобы ликвидировать проблему, необходимо в первую очередь произвести диагностику предохранительного компонента под номером 15, он маркируется как F6 и располагается эта деталь в блоке предохранителей. Если данный компонент выгорел, то данная неисправность решается просто — путем его замены на новый. Однако, для начала необходимо точно разобраться, какова причина его перегорания. Сначала следует найти и ликвидировать причину, только потом устанавливать новый элемент. Как правило, причиной перегорания предохранителя служит замыкание бортовой сети.
    3. Стрелки стали самопроизвольно передвигаться вниз и вверх. Такая проблема довольно часто встречается в отечественных десятках, как правило, основной причиной является проблема плохого контакта массы. Во-первых, массовый провод подводится к перегородке, предназначенной для разделения салона и моторного отсека. Если вам нужно добраться до него, потребуется демонтировать аудио-систему из места установки, качество фиксации ее необходимо проверить.
      Во-вторых, довольно часто при монтаже массу убирают в другое место, чтобы к ней был более удобный доступ. Так что если у вас есть противоугонная система, а под автомагнитолой провод отсутствует, попробуйте поискать его под обшивкой салона, в частности, рядом с левой ногой автомобилиста.
      В-третьих, провод массы мог быть испорчен в ходе монтажа новой автомобильной магнитолы. Когда происходит подключение минусового провода, провод масс необходимо открутить. Далее, осуществляется его обратный монтаж, однако, как показывает практика, зачастую он менее надежный, чем был изначально. В результате вибраций, который возникают во время езды, движения по неровной дороге, в том числе ямам и кочкам, со временем крепление начинает слабеть. Соответственно, это приводит к тому, что контакт пропадает, а это, в свою очередь, приводит к неработоспособности контрольного щитка. Так что вам в первую очередь необходимо надежно зафиксировать проводок, так как это в дальнейшем может принести определенные трудности.
    4. Неисправности, связанные с работой самой приборки. Если необходимо качественно проверить, все ли с этим устройством нормально, демонтируйте его максимально из места установки, но для этого не отключайте провода, которые его питают. Сначала производится диагностика белого провода маркировкой Х2, который подключается к первому контакту. Кроме того, с помощью мультиметра следует также произвести диагностику наличия напряжения на, 9 и 10 контактах. Если система работает должным образом, то при диагностике вы заметите, что напряжение в системе составляет 12 вольт. Рекомендуем также проверить заднюю сторону приборной панели — все токопроводящие дорожки на ней должны быть целыми.
    5. Как показывает практика, проблема неработоспособности контрольного щитка нередко обусловлена выходом из строя самого прикуривателя. Все потому, что многие автолюбители практикуют подключение различных электронных девайсов и гаджетов в это гнездо для различных функций. К примеру, это может быть зарядка для мобильного телефона, планшета, также от пркиуривателя может питаться видеорегистратор, детектор-антирадар, GPS-навигатор и прочие девайсы. Поскольку устройства такого типа потребляют большой объем тока, устройства нередко выводят из строя именно сам прикуриватель, также часто может случаться проблема выгорания предохранительного элемента F19. Соответственно, контрольный щиток либо полностью отключается, либо продолжает функционировать, только некорректно. В том случае, если предохранитель рабочий, можно попробовать разъединить колодку пикуривательного гнезда. Если эти действия не дали никаких результатов, то просто произведите замену предохранительного устройства.
    6. Тюнинг приборной панели ВАЗ 2110 нередко является причиной ее нарботоспособности. Возможно, новый щиток был установлен некорректно, поэтому теперь он не работает. Или при монтаже приборке были подключены не все провода, также они могли просто перегнуться. Если проблема заключается в проводах, то решить проблему позволит их замена (автор видео — LedStyle70).

    По факту большая часть неисправностей, которая связана с функционированием контрольного щитка, зачастую решается самостоятельно в домашних условиях. Особенно, когда речь идет о продукте отечественного автопрома — «десятке». Но здесь нужно кое-что учитывать. Если у вас нет опыта или знаний в плане работы с электрикой и электроникой, то заниматься самостоятельным ремонтом не стоит. Лучше обратитесь к квалифицированному специалисту. Пусть вы заплатите деньги, зато будете уверены, что все будет сделано правильно.

    Вам потребуется отвертка с крестообразным лезвием.

    1.Отсоедините провод от клеммы «-» аккууляторной батареи.

    2.Опустите рулевую колонку вниз.

    3.Отверните два винта верхнего крепления щитка комбинации.

    4.Отверните по одному винту нижнего крепления щитка с обеих сторон.

    5.Выдвиньте щиток на себя и положите на панель приборов (если длины проводов нe хватает, отсоедините колодки от выключателей на щитке).

    6.Отверните два винта крепления комбинации приборов.

    7.Выпрямите лапки двух верхних точек крепления комбинации приборов.

    8.Выдвиньте комбинацию приборов на себя и отсоедините две колодки с проводами от комбинации приборов.

    В комбинации приборов установлены контрольные лампочки A12-1,2

    9.Чтобы заменить лампочку поверните патрон с перегоревшей лампой против часовой стрелки до упора и выньте его из комбинации.

    10.Установите новую лампу в обратном порядке. Остальные ламлы заменяются аналогично.

    11.Установите комбинацию приборов в обратном порядке.

    Искать и найти другие вопросы в разделе:

    В наше время мода на смену подсветки приборной панели набирает невиданные обороты. Куда не посмотри, везде автомобили, то с неоновой подсветкой, то с внутренней светодиодной иллюминацией, но это все может быть очень дорогим удовольствием, другое дело если заменить подсветку приборной панели. Это и не очень дорого, и работы в общем-то мало. Можно воспользоваться, конечно, готовыми вариантами тюнинга, то есть купить накладку на приборную панель, но это будет стоить немало.Лучше будет, если вы сделаете тюнинг приборки своими руками. Главное иметь нужный материал под рукой и запастись терпением. Для начала надо будет разобрать приборку. Для данной операции вам понадобится снять защитное стекло, сделать это несложно, главное быть осторожным. Далее начинаем снимать стрелочки. Чтобы снять стрелочки нам понадобится отвертка и твердый картон. Подложите картон под стрелочку и подденьте ее отверткой, затем медленно и аккуратно приподнимите ее к верху. Стрелочки должны сойти со стержня легко, без проблем. Затем снимаем подложку приборной панели. Для того, чтобы снять подложку, нам необходим канцелярский нож. Просовываем нож между панелью и подложкой, а затем прорезаем слой герметика по кругу подложки. Теперь можно снимать подложку и начинать работу. Далее разбираем панель приборов и приступаем.

    Для начала нам потребуется удалить слой светофильтра с тыльной части подложки, сделать это можно, снова обратившись к помощи канцелярского ножа. С помощью ножа, стираем слой светофильтра с подложки. Если кто не знает, то светофильтр – это слой цветной краски, которая наносится с задней части подложки и придает цифрам спидометра и остальных датчиков, цветную иллюминацию.

    Для того, чтобы окончательно избавиться от слоя светофильтра, можно воспользоваться ацетоном или другой жидкостью с содержанием спирта.

    Следующим этапом работ будет изменение цвета подсветки приборной панели. Для начала я решил изменить подсветку одометра(не путайте со спирометром, одометр – это показатель пройденных километров). Для того, чтобы изменить подсветку одометра нам понадобится снять экранчик одометра, снять голубую пленку, удалить лампочку подсветки и заменить ее на универсальный многоцветный светодиод. Данный светодиод имеет возможность смены цвета. Светодиод был присоединен прямо к патрону штатной лампочки. Далее ставим экранчик одометра на место.

    Приступаем к полной замене подсветки приборной панели. Далее крепим светодиоды к каркасу панели приборов(как я уже говорил, в моем случае я воспользоваться разноцветными светодиодами). Данные светодиоды продаются в комплекте с переключателем цветов. Если у вас нет возможности приобрести данные светодиоды, можно воспользоваться обычными. Устанавливаем светодиоды на место и запитываем их от стандартных контактов подсветки приборки.

    Далее нам нужно будет сделать так, чтобы стрелочка, как и панель, имела возможность смены подсветки. Для данной операции нам потребуется удалить со стрелочки, слой красной краски. Для того, чтобы его удалить можно воспользоваться тем же способом, что и в случае удаления светофильтра с подложки приборной панели, то есть снова взяться за нож и ацетон. Когда стрелочка будет очищена, можно покрасить ее белым лаком для ногтей или же чем-либо другим, главное чтобы стрелочка была именно белой, так – как только белый цвет может передавать цветовую гамму светодиодов.

    Перед тем, как установить все на место, нам потребуется закрепить на панели переключатель цветов светодиодов. Я установил переключатель в правом нижнем углу приборки. Когда все готово, нужно установить все на место. Для начала нам потребуется установить подложку. Для того, чтобы она держалась крепко, лучше закрепить ее на герметик. Далее устанавливаем стрелочки на место и закрываем все защитным стеклом. Все готово, любуемся результатом.

    Приборная панель автомобиля ВАЗ 2110 предназначена для отражения информации о текущем состоянии авто. Изготавливается из пластика обычного качества.
    Наличие большого количества лампочек приводит к тому, что иногда нужно производить их замену. Многие водители хотят поменять невзрачную заводскую панель ВАЗ 2110 более современной.
    Статья предлагает узнать, как производится замена лампочек приборной панели ВАЗ 2110 и как сделать ее более эстетичной.

    Особенности приборной панели автомобиля ВАЗ 2110


    Комбинация на торпеде автомобиля ВАЗ 2110 приборной панели включает:

    • 1 – показывает температуру . Если стрелка этого указателя переходит в красную зону шкалы, это говорит о перегреве двигателя.
      Необходимо обратить внимание на работу электровентилятора и термостата системы охлаждения.

    Совет: Запрещается работа двигателя в режиме перегрева. Температура жидкости более 110 °С.

    • 2 – тахометр. Показывает примерную частоту, с которой вращается коленвал двигателя.
      Чтобы получить истинное значение частоты вращения агрегата нужно показание стрелки прибора умножить на 100. Показание стрелки в красной зоне означает, что двигатель работает на повышенной частоте, что опасно для продолжения движения автомобиля.
    • 3 – спидометр. Положение стрелки указывает на примерную скорость движения авто в км/час.
    • 4 – показывает уровень топлива.
    • 5 – кнопка для сбрасывания на счетчике суточного пробега.
    • 6 – дисплей для счетчика суточного пробега и одометра.
    • 7 – дисплей для указания времени.

    На фото показана установка лампочек на панели:

    • Позиции 1 – применяются для подсветки стрелок приборов и шкал.
    • Позиции 2 – самые маленькие по размерам применяются в желтых индикаторах и красных сигнальных. Такие лампочки устанавливаются без резиновых колпачков. Светофильтры нужных цветов уже встроены в приборку.
    • Позиция 3 – имеет средний размер, применяется для указания низкого уровня бензина, в момент, когда стрелка на нуле. Перегорает очень редко.


    Вся комбинация приборов фиксируется двумя винтами в соответствующем гнезде . Соединения ее выполнены с помощью печатного монтажа на плате с применением фольгированного гетинакса. Плата хорошо прикреплена сзади корпуса.
    Спидометр оснащен двумя счетчиками, показывающими пройденный путь: один – итоговый, другой – «суточный». Соответствующей кнопкой показания последнего легко сбрасываются.

    Совет: Показания можно сбрасывать только при стоящем автомобиле.

    Последние модели ВАЗ 2110 комплектуются электронной приборной панелью. На ней содержатся все компоненты и контрольные индикаторы, значки и лампы.

    Как заменить на приборной панели лампы подсветки

    Итак:

    • Руль опускается в нижнее положение.
    • Откручиваются два верхних самореза, декоративная накладка вытаскивается.
    • Откручиваются три самореза фиксации приборной панели.

    Совет: Трос спидометра мешает вытащить приборку. Для его отключения он сначала отстегивается от коробки, оттягиваеся в сторону стопорное кольцо и сдергивается вверх фишка тросика, который затем проталкивается в кабину. На себя вытягивается часть приборки, а тросик удобно отстегивается от спидометра.

    • Тросик остается на месте, приборка вытаскивается, все электрические разъемы отключаются.
    • Патрон проворачивается против движения часовой стрелки и вынимается вместе с лампой. Лампочки бесцокольные.
    • После того как выполнена в панели приборов ВАЗ 2110, сборка узла выполняется в обратной последовательности.

    Как заменить лампочки подсветки центральной консоли

    При эксплуатации автомобиля из строя могут выйти лампы расположенные на центральной консоли автомобиля ВАЗ 2110. В этом случае замена лампочек на панели приборов ВАЗ 2110 выполняется несложно своими руками. Цена работ небольшая.
    Для этого понадобятся:

    • Отвертка плоская.
    • Отвертка крестообразная.
    • Новая лампочка.

    Инструкция проведения работ:

    • Отсоединяется«минусовая» клеммы от аккумуляторной батареи и от привода на КП троса спидометра.
    • Вытаскивается переключатель наружного освещения. Для этого элемент нужно поддеть плоской отверткой.
      Отсоединяется разъем от переключателя и проталкивается вовнутрь накладки приборной панели.
    • Замена лампочки приборной панели ВАЗ 2110 для ее подсветки производится сжатием отверткой усика патрона, который затем вынимается из переключателя. Лампа вытаскивается из патрона и меняется на новую.
    • Поддевается с помощью плоской отвертки выключатель аварийной сигнализации, который затем вытаскивается. Разъем отсоединяется от выключателя и проталкивается внутрь накладки панели.
    • Откручиваются два самореза крестообразной отверткой, которые фиксируют накладку консоли приборной панели и накладка снимается. Вытаскиваются нагревательный элемент и пепельница из гнезда.
    • Из гнезда вытаскивается автомагнитола. Отжимаются отверткой пружинные скобы фиксации панели к накладке, и щиток тянется на себя.
      Отверткой освобождаются два пластиковых усика от нижней фиксации щитка к приборной панели. Щиток приподнимается, отжимается третья пружинная скоба его крепления.


    • Отсоединяются разъемы для подключения прикуривателя(см.), подсветки для него, лампы для выключателя аварийки. Снимается щиток приборной панели.
    • Замена лампочки панели приборов ВАЗ 2110 для подсветки выключателя аварийки с внутренней стороны щитка приборной панели производится после вытаскивания ее с патроном. Для этого их поворачивают в держателе.
    • Усики держателя патрона сжимаются, элемент снимается с прикуривателя. Лепестки прикуривателя сжимаются, деталь выдвигается наружу, лампочка вынимается из накладки приборной панели и при необходимости меняется.
    • Откручиваются крестообразной отверткой два самореза, фиксирующие комбинации приборов на панели. Комбинация приборов отводится в сторону.
      Откручивается от датчика скорости накидная гайка троса спидометра. Трос отсоединяется от спидометра, затем снимается и выводится через отверстие в панели переда.
    • Отсоединяются разъемы, снимается комбинация приборов. Чтобы заменить лампочки панели приборов ВАЗ 2110 патрон нужно развернуть против движения часовой стрелки, и комбинацию приборов извлечь из устройства.
      Ставятся новые лампы. Сборка и установка комбинации производится в обратной последовательности.
    • Подключается аккумулятор.
    • Проверяется работа лампочек на панели для приборов.

    Как заменить лампочки в кнопках

    Итак:

    • Для замены лампочки подсветки кнопки аварийки снимается панель с дефлекторами, после этого из нее вытаскивается кнопка аварийной сигнализации.
    • Дефлекторы направляются максимально вверх.
    • Слева и справа под ними находятся крепежные уши. С помощью шлицевой отвертки они оттягиваются вниз, а панель тянется на себя.
    • Кнопка аварийной сигнализации вытаскивается.
    • Сбоку расположен патрон с лампой. Его пинцетом нужно провернуть против движения часовой стрелки и вытащить.
    • Контакты на лампочках вокруг патрона по бокам обкручены. Размер лампочек такой же, как спичечная коробка.
    • Для того чтобы была произведена замена ламп в панели приборов ВАЗ 2110 противотуманного фонаря нужно панель с кнопкой аккуратно поддеть отверткой и вытянуть на себя.
    • Остальные операции выполняются аналогично таким же действиям, как замена лампочек панели приборов ВАЗ 2110 аварийной системы.

    Аналогично меняется лампочка для колесика электрокорректора фар:

    • Поддевается отверткой и вытаскивается колесико.
    • С помощью маленькой отвертки патрон проворачивается вместе с лампой и вытаскивается.
    • Лампочка меняется.

    Подробно, каким образом происходит замена ламп, панель приборов ВАЗ 2110 хорошо показано на видео.

    Очень часто владельцы ВАЗов решают поменять цветовую схему приборной панели. Во первых, потому что это не требует особых знаний и умений, а во вторых не потребуется больших капиталовложений. В данной статье мы рассмотрим несколько способов тюнинга приборной панели. Доработки мы будем производить на приборке ВАЗ 2110 старого типа. Но это не значит, что данные доработки нельзя сделать на панели приборов нового образца. Там все делается аналогично.

    Светодиоды в панель приборов.

    Самый первый и простой способ сделать тюнинг приборной панели ВАЗ 2110, это заменить штатные лампочки светодиодами, которые можно купить в любом автомагазине. Снимаем приборную панель ВАЗ 2110 и достаем с патронов лампочки накаливания и вставляем на их место светодиоды. Диоды лучше брать просто белые. Когда вы их поставите, они будут отдавать немного синевой. Честно, поэффектней выглядит, чем родная желтоватая подсветка. Здесь правда один недостаток, регулироваться яркость подсветки уже не будет.

    Замена цвета одометра.

    Стандартный цвет одометра не внушает доверия, он какого-то зеленого цвета, как экран у калькулятора. Но это легко исправить. Стоит просто его снять и аккуратно отклеить с его экранчика пленку (лучше поддеть канцелярским ножом). Все на этом изменение цвета одометра закончено. Можем ставить его обратно. Но фото видно, как он стал показывать белые цифры на темно синем экране.

    Светодиодная лента в панель приборов.

    Снимаем сам «циферблат» и с обратной стороны оттираем цветофильтр на цифрах.

    Еще можно и стрелки очистить от красного цвета, как мы и сделали. Покрыв их потом лаком белого цвета.

    Теперь подключаем светодиодную ленту. Ее можно подкинуть прямо к патрону штатной подсветки. В нашем случае мы взяли ленту с зелеными светодиодами. Также не плохо смотрятся красная и синяя, тут уж на любителя.

    Кстати, ночью не слепит. А днем все четко видно!

    Две подсветки приборки.

    Можно реализовать одновременно два способа подсветки приборной панели. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если через реостат уменьшить яркость, то останется только штатная. Как такого добиться смотрите по фото:

    Также можно сделать до 7 видов различных комбинаций подсветки, но это уже не так просто. Здесь понадобится управляющая электроника.

    Подсветка приборной панели - как заменить лампы на ВАЗ 2107, 2110 и Lada Priora

    Подсветка приборной панели ВАЗ играет далеко не последнюю роль при движении автомобиля в темное время суток. Очень трудно найти необходимые органы управления без соответствующего освещения, и это вовсе не роскошь, в отличии от подсветки дисков колес. В этой статье пойдет речь о том, для чего и как менять лампы, предназначенные для подсветки щитка приборов и органов управления различных моделей ВАЗ.

    Для чего необходимо менять лампы в подсветке?

    При движении в условиях, когда на улице стоит ночь, свет фар, отраженный от земли, имеет малое слепящее действие на водителя, который не видит показаний, снимаемых с многих приборов автомобиля. Таковыми могут являться: спидометр, тахометр, указатели уровня топлива или охлаждающей жидкости и т п. Кроме того, невидимыми становятся различные кнопки на панели приборов и рычаги, предназначенные для управления воздушной заслонкой отопителя.



    Попытки найти все эти приборы и использовать их в темноте может стать вполне опасной затеей. Это связано с тем, что водитель отвлекается на очень длительное время, чтоб найти ту или иную кнопку, или определить, например, такой параметр, как скорость.

    Неисправность ламп, а равно, как и их отсутствие, нарушает общее освещение приборной панели и усложняет процессы по управлению автомобилем ночью. Именно поэтому, важно своевременно менять перегоревшие лампы и следить за их состоянием. Постараемся разобраться, как происходит замена ламп подсветки на различных автомобилях ВАЗ.

    Как выполняется замена ламп приборной панели?

    Ну, во-первых, перед проведением любых электротехнических работ в автомобиле, необходимо обесточить бортовую сеть транспортного средства. Для этого откройте капот и снимите «минусовую» клемму аккумулятора.

    Как поменять лампочки на ВАЗ 2107

    В салоне автомобиля с помощью плоской отвертки подденьте и вытащите пластиковые рукоятки на приводе управления воздушной заслонкой отопителя. После этого, открутите гайку, расположенную на маленькой рукоятке, предназначенной для сброса суточного пробега. Затем снимите с нее шайбу, а рукоятку протолкните вглубь панели приборов.

    • С помощью все той же отвертки подденьте пластиковую заглушку, которая находится в крайней правой части панели в нижнем углу. Под этой заглушкой расположен болт крепления панели, который также необходимо открутить с помощью крестовой отвертки.
    • Вытащите кнопку управления приводом отопителя на себя и демонтируйте его со штекера. После этого, разъем утопите вглубь приборной доски. Панель необходимо вытаскивать, начиная с правой части.  В процессе демонтажа открутите гайку крепления троса привода спидометра, затем вытащите его и оставьте висеть. Демонтируйте шланг для подвода разряжения со штуцера, расположенного на эконометре. В конце вытащите все колодки проводов и снимите приборную панель с торпеды.
    •  Всего на панели приборов расположено около 9 ламп подсветки. Каждая из них снимается с помощью нажатия и поворота патрона на 90 градусов. После этого, старая лампа вытаскивается, а на ее место устанавливается новая прямо в патрон.

    В процессе замены допускается установка ламп с другим цветом светового потока, однако, ни в коем случае нельзя применять лампы со слишком большой или слишком малой мощностью, чтобы избежать других неисправностей.

    • После замены ламп в плате, установка и сборка всех элементов щитка и панели производится в обратном порядке.

    ВАЗ 2110 (нового образца) - меняем подсветку своими руками

    •  В первую очередь, необходимо выкрутить два самореза, которые крепят декоративную накладку в верхней части. Такая накладка установлена прямо на приборной панели.
    •  Вытащите рукоятку, предназначенную для регулировки подсветки, и выкрутите с помощью плоскогубцев большую гайку, расположенную под ней. После того, как гайка будет снята, проконтролируйте, чтобы регулятор не ушел под панель, так как достать его потом будет проблематично.
    • Слева в углу, возле кнопки включения противотуманных фонарей вытащите еще одну заглушку. Под ней расположен шуруп, который также надо выкрутить. После этого, потяните декоративную накладку на себя. Как только покажутся разъемы кнопок – разъедините их и протяните накладку еще дальше.
    • Внутри панели найдите два самореза, которые крепят щиток приборов изнутри. Открутите их и вытащите щит приборов наружу. В процессе демонтажа вытащите штекерный разъем из задней части приборной панели.
    • Патроны лампы выкручиваются, поворотом на 45-90 градусов. Затем из патрона выкручиваются перегоревшие лампы. После этого, на место старых устанавливаются новые лампы, и сборка приборной панели производится в обратном порядке.

    Как снять и лампы на Lada Priora

    • Чтобы было проще, возьмите фигурную крестовую отвертку. Выкрутите два самореза, расположенные во внутренней верхней части панели приборов.
    • Под рулевой колонкой расположена небольшая пластиковая панель (или накладка). В верхней части панели открепите защелки, а с нижней поверните три крепления, изготовленных из пластика. После того, как накладка будет демонтирована, вы увидите еще два самореза крепления приборного щита. Их тоже необходимо выкрутить.
    • Теперь опустите руль вниз, но не снимайте его. Потяните на себя декоративную накладку. Если она не поддается, можно аккуратно поддеть плоской отверткой, не повреждая покрытие пластика. Внутри торпеды можно обнаружить еще два самореза. На них держится сам приборный щиток. Выкрутите их, придерживая рукой, для того, чтобы не потерять шайбы и шурупы, которые легко могут провалиться внутрь торпеды.

    • Вытащите приборный щит на себя так, чтобы колодка проводов была на виду. Отсоедините штекер из разъема и отложите его снаружи, чтобы он не ушел внутрь. Приборный щит разверните и найдите патроны с лампами.
    • Как и в остальных автомобилях – патрон вытаскивается с помощью поворота. Менять лампы можно целиком с патроном или по отдельности. В настоящее время цены позволяют произвести замену ламп вместе с патронами. Это будет намного рациональнее, чем сидеть и ждать, когда из строя выйдет и патрон.
    • После замены ламп, проведите сборку панели в обратной последовательности.

    В конце забудьте присоединить клемму аккумулятора. На этом замена ламп приборной панели завершена.

    Значки на приборной панели ВАЗ 2110 — 2 ответа

    Растолкуйте, что значат индикаторы на панели приборов ВАЗ 2110?

    ivan_2703

    92

    Последння редакция:

    Приборная панель ваз 2110 обозначения лампочек. Основные обозначения значков на панели приборов ваз

    Уважаемые покупатели, во избежание ошибок при отправке жидкокристаллического индикатора в комбинацию приборов VDO ВАЗ 2110-12, в строке "Комментарий" указывайте модель вашего автомобиля, год выпуска, с одним или двумя окнами, производитель VDO , Счётмаш или АВТОПРИБОР.

    Основным ориентиром управления автомобиля ВАЗ 2110 служит приборная панель. Исправная комбинация приборов 2110-3801010 (ВАЗ 2110) с электронным счетчиком километража, сообщает водителю все основные характеристики устройств, позволяет оптимизировать управление. Включает в себя спидометр, счетчик общего и суточного пробега автомобиля (одометр) с жидкокристаллическим индикатором, тахометр, указатель уровня топлива, указатель температуры, 12 контрольных ламп и 6 ламп освещения шкалы.

    Комбинации приборов 2110-3801010 на автомобилях ВАЗ 2110-12 могут быть с одним или двумя жидкокристаллическими индикаторами ЖКИ (окнами). В правом «окне» отображается общий и суточный пробег автомобиля, в левом (если есть) время и температура за бортом (если подключен термодатчик).

    Ведущая роль управления автомобилем отведена спидометру, контролирующему скорость. Снятие спидометра приведет к обнулению всех данных на доске.

    В автомобиле ВАЗ 2110 с комбинацией приборов 2110-3801010 нового образца установлен спидометр с электронным счетчиком километража, имеющий два вида счетчиков (одометров):

    Первый показывает итоговый пройденный путь;

    Второй показывает путь, пройденный за сутки.

    Чтобы проанализировать расход топлива, пройденный за сутки путь, и рассчитать средний, а также определить, нужен ли ремонт машине, можно полностью обнулить результаты второго счетчика. Водитель может обнулять спидометр ежедневно и сравнивать полученные результаты того, как работают узлы.

    Чтобы сбросить значения на доске следует воспользоваться соответствующей кнопкой. Сбрасывать счетчик можно только после полной остановки, когда узлы машины работают этого делать нельзя. Если кнопка не сбрасывает числа, то требуется ее замена.

    С 2004г. существуют 3 вида самых распространенных взаимозаменяемых электронных комбинаций приборов:

    1. VDO – сделанные по лицензии немецкой фирмы, относящийся к концерну SIEMENS. (вэдэошная комбинация)

    Панель VDO с одним окном Артикул: 2110-3801010-02

    Панель VDO с двумя окнами Артикул: 2110-3801010-08

    2. Курский завод электронных приборов OАО «СЧЕТМАШ» (курская комбинация)

    Панель Счётмаш с одним окном Артикул: 2110-3801010-05

    Панель Счётмаш с двумя окнами Артикул: 2110-3801010-06

    3. Владимирский завод «АВТОПРИБОР»

    Панель «АВТОПРИБОР» с одним окном Артикул: 2110-3801010-04

    На панелях VDO и Счетмаш с двумя окнами, используется внешний датчик температуры VDO, крепящийся под бампером. На панелях с одним окном не используется. У панелей с механическим одометром на этот контакт идет сигнал с клеммы «W» датчика уровня топлива (ДУТ).

    Приборная доска 2110-3801010 (ВАЗ 2110) надежно крепится к задней части корпуса панели и все приборы работают качественно. При неправильных показаниях одного из устройств, следует проводить ремонт или замену деталей.

    Замену жидкокристаллического индикатора в комбинации приборов ВАЗ 2110 нового образца можно производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

    Другие артикулы товара и его аналогов в каталогах: 211003801010 VDO ЖКИ.

    ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, ВАЗ 1113, ВАЗ 1114, ВАЗ 1115.

    Любая поломка – это не конец света, а вполне решаемая проблема!

    Как самостоятельно заменить жидкокристаллический индикатор в комбинации приборов ВАЗ 2110 нового образца у автомобиля десятого семейства ВАЗ .

    С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

    Просто СРАВНИ и УБЕДИСЬ!!!

    На стартовом этапе переделки собственного автомобиля большое внимание нужно обратить на тюнинг панели ВАЗ 2110. Многие владельцы «десятки» придерживаются той позиции, что автомобиль их не должен отставать от современных модных веяний в мире четырехколесных быстроходных «железных коней».

    Безусловно, каждый хочет, чтобы его машина, несмотря на определенную изношенность и уже довольно богатую историю марки ВАЗ 2110, смотрелась красиво, «чувствовалась» мощно и предоставляла высокий комфорт внутри салона для всех пассажиров. В процессе передвижения на транспортном средстве многие пассажиры обращают внимание на приборы.

    Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.

    Тем более, работа эта не требует использования специальных инструментов. Вполне достаточно будет применения пассатижи и крестовой отвертки.

    Как создать новый дизайн приборной панели ВАЗ 2110

    Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно будет сделать - это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ, можно узнать и в руководстве по ремонту и эксплуатации автомобиля. Но основные этапы следует напомнить:

    • сначала нужно отключить клеммы аккумулятора. Руль следует опустить в нижнее положение.
    • необходимо отвинтить саморезы креплений накладки панели.
    • далее отключаем разъем слева, в этой ситуации речь идет о машинном переключателе наружного освежения. Потом, используя пассатижи, следует разогнуть крепления комбинации приборов.
    • Далее – снимаем ее. Некоторые модели крепятся с помощью винтов М5. В конце необходимо отсоединить разъемы.

    После этого можно устанавливать новую панель в обратном порядке. Такой всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

    Яркое разнообразие цветов


    Сегодня мода изменять подсветку приборной панели набирает фантастические обороты. Практически повсюду автомобили имеют неоновую подсветку или внутреннюю светодиодную иллюминацию. Однако все эти новшества - недешевое удовольствие, которое далеко не всем по карману. Иначе обстоит дело с заменой заводской подсветки на разноцветную.

    Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но и это будет стоить немало. Лучше всего провести его своими руками. В этой ситуации главное – обладать необходимыми материалами и терпением. Для начала придется разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки. Чтобы это сделать, нужно использовать отвертку и твердый картон.

    Его следует подложить под стрелку, а далее поддеть ее отверткой. Потом аккуратно и медленно приподнимать ее нужно к верху. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо просунуть между панелью и подложкой и прорезать по кругу слой герметика. После снимаем подложку. Разбираем панель и начинаем.


    1. Удаляем слой светофильтра, используя канцелярский нож. Светофильтр – это цветной слой краски. Она наносится с сзади подложки и придает цветную иллюминацию цифрам спидометра и остальным . Чтобы полностью избавится от светофильтра, можно использовать ацетон или другую жидкость, которая содержит спирт.


    2. Далее изменяем цвет подсветки. Сначала можно изменить подсветку одометра. Для этого понадобится демонтировать экранчик одометра, а потом снять голубую пленку и удалить лампочку подсветки. Ее следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Светодиод присоединяем к патрону штатной лампочки. Устанавливаем экран одометра на место.

    3. Теперь можно приступать к полной замене подсветки. Крепим светодиоды к каркасу «приборки». Такие светодиоды можно купить в комплекте с переключателем цветов. Устанавливаем их на место и прикрепляем их к стандартным контактам подсветки приборки.


    4. Идем дальше. Теперь необходимо сделать так, чтобы стрелки имели возможность изменять подсветку. Для этого следует удалить слой красной краски со стрелок. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно покрасить, используя белый лак для ногтей. Главное, чтобы стрелка была белой, поскольку этот цвет передает цветовую гамму светодиодов.

    5. Перед заключительным этапом нужно закрепить на панели переключатель цветов светодиодов. Такой переключатель можно установить, к примеру, в правом нижнем углу «приборки». После этого можно установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого устанавливаем стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.






    Как красиво подсветить кнопки панели ВАЗ 2110


    Проводя тюнинг панели представленного автомобиля, помимо прочего, можно также красиво подсветить кнопки «приборки». Возьмем, для примера, кнопку включения . Для начала придется демонтировать и разобрать ее. Для этого нужно потянуть в разные стороны ее подвижную часть и корпус.

    После того, как кнопка будет вытянута, можно получить доступ к лампе накаливания. Если есть желание, то можно вынуть ее. Если же вытащить лампочку не удается, то следуем дальше. С помощью отвертки или ножика поддеваем защелки с обеих сторон. Перед нами появится механизм выключателя. Здесь нам нужна черная скоба. Поддев ее, мы спокойно рассыплем весь механизм.

    Теперь легко снимаем лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. Следует иметь в виду, что плюсовый - это контакт №6, а минусовый - №7. Полярность можно узнать, если посмотреть на тыльную сторону корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все нормально, переходим к следующей части.


    Избавляемся от зеленого светофильтра. Его можно высверлить, проводить это нужно аккуратно, чтобы сверло не проходило насквозь через всю конструкцию. В итоге, удаляем светофильтр из конструкции и проверяем ее на работоспособность.

    Следует отметить, что практически все кнопки, если есть желание, можно доработать таким образом. Исключение составляет только положение минусовых и плюсовых контактов, их нужно смотреть по электросхеме. Если схемы нет, спокойно можно найти ее фото в Интернете. Минусовой контакт обычно обозначают проводом черного цвета, плюсовой - любого цвета.

    Чаще всего - он белый. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, в процессе сборки тогда не будет возникать путаницы. Процесс сборки нужно производить в обратной последовательности.


    Установка твиттеров в панель приборов ВАЗ 2110


    Красиво можно дополнить панель установкой твитера (высокочастотного динамика). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло мешает сверлить под прямым углом. Но без дрели обойтись невозможно, потому что под пластмассовой оболочкой находится металлическая полоска. В этой ситуации, из бумаги следует выполнить подобие шаблона или трафарета.

    С помощью ножа можно удалить мягкую область панели (с внешней стороны - пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.

    Сверлить нужно на расстоянии от приборов и датчиков. Следует учесть, что под металлической полоской могут попадаться провода или кронштейны. Монтируемый твитер-элемент должен пройти плотно в отверстие. Если есть определенная свобода, то необходимо уплотнить эту область герметиком. Провода от твитера можно зацепить по краям воздуховодов.

    Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным.


    Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

    При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант - можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

    Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

    Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

    Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

    Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема - в угле панели, что отклеился, то отремонтировать ее не составит труда.

    Если же «приборка» потрескалась, то полностью скрыть трещину и, при этом, не снимать ее, весьма сложно. Если дело коснулось ремонта, то лучше сразу заменить ее евронакладкой. можно подробно посмотреть как паять пластик.

    Стильная и современная накладка

    Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть прекрасный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов - покупка накладки.

    Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.

    Если к такому варианту тюнинга прибавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.

    Как самому качественно провести шумоизоляцию панели ВАЗ 2110

    Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель. Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.

    В местах соприкосновения частей панели следует использовать моделин. Все отверстия от болтиков нужно закрыть моделином, чтобы устранить потери потоков воздуха печки. Заднюю часть торпедо нужно оклеить битопластом.

    Остатки его можно наклеить внутрь. В подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока следует оклеить моделином. Бока черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Следует отметить, что битопласт при посадке уминается и проблем с установкой «приборки» возникнуть не должно.

    Ничего не может так порадовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, который возникает после шумоизоляции панели, вызывает только приятные ощущения.

    Вконтакте

    Одноклассники

    Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

    Комбинация приборов объединяет контрольные приборы: спидометр (со счетчиком суточного и общего пробега), тахометр, указатели температуры охлаждающей жидкости, уровня топлива и контрольные лампы. Контрольные лампы со светофильтром красного цвета запрещают дальнейшее движение.

    На части автомобилей может устанавливаться электронная комбинация приборов. Она отличается лишь системой управления и принципом действия приборов (стрелки спидометра и тахометра приводятся шаговыми электродвигателями, при отключении аккумулятора обнуляется суточный пробег автомобиля и т.п.). В электронной комбинации приборов допускается лишь замена ламп, при прочих неисправностях комбинацию приборов заменяют целиком.

    Схема соединений контрольных приборов (вид с обратной стороны)

    1 – контрольная лампа резерва топлива
    2 – лампы освещения комбинации приборов
    3 – контрольная лампа правого поворота
    4 – контрольная лампа левого поворота
    5 – указатель температуры охлаждающей жидкости
    6 – контрольная лампа наружного освещения
    7 – контрольная лампа давления масла
    8 – контрольная лампа стояночного тормоза

    9 – контрольная лампа заряда батареи
    10 – тахометр
    11 – контрольная лампа "Check engine"
    12 – спидометр
    13 – контрольная лампа уровня тормозной жидкости
    14 – контрольная лампа аварийной сигнализации
    15 – контрольная лампа дальнего света фар
    16 – указатель уровня топлива

    Проверка контрольных приборов и их датчиков

    Указатель температуры охлаждающей жидкости работает совместно с датчиком, ввернутым в головку цилиндров. В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

    Данные для проверки датчика указателя температуры охлаждающей жидкости

    Данные для проверки указателя температуры охлаждающей жидкости

    Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините провод от датчика и соедините его с "массой".

    Если стрелка отклонится, неисправен датчик. Если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с "массой" левый вывод указателя температуры, соединенный со штекером 5 белой колодки комбинации приборов. Отклонение стрелки укажет на неисправность цепи "датчик-указатель". Если стрелка не отклонилась, неисправен указатель или его цепь питания.

    Если стрелка указателя постоянно находится в красной зоне, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на "массу" или не работает указатель. Исправность последнего можно проверить, отсоединив белую колодку комбинации приборов от жгута проводов и соединив ее штекер 1 с "массой", а штекер 10 с "+" аккумуляторной батареи. При этом у исправного указателя (при включенном зажигании) стрелка должна быть в начале шкалы.

    Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке. Датчик представляет собой реостат с резистором из нихромовой проволоки. Подвижный контакт реостата перемещается рычагом с поплавком. На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 л бензина.

    Данные для проверки датчика указателя уровня топлива Количество топлива Сопротивление в баке датчика, Ом пустой бак 315–345 половина бака 108–128 полный бак не более 7

    Данные для проверки указателя уровня топлива: Положение стрелки Сопротивление указателя датчика, (при напряжении Ом в бортовой сети 13–14 В) в начале шкалы 285–335 в середине шкалы 100–135 в конце шкалы 7–25

    Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отсоедините розовый провод от датчика и соедините его с "массой". Если стрелка отклонится, неисправен датчик или цепь, соединяющая его с "массой". Если стрелка не отклонилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и соедините с "массой" правый вывод указателя, соединенный со штекером 10 красной колодки комбинации приборов. Отклонение стрелки укажет на неисправность цепи "датчик-указатель". Если стрелка не отклонилась, неисправен указатель или его цепь питания.

    Если стрелка указателя постоянно показывает полный бак, при включенном зажигании отсоедините провод от датчика. Если стрелка отклонилась к началу шкалы – неисправен датчик, если нет – провод замыкает на "массу" или не работает указатель. Исправность последнего можно проверить, отсоединив красную колодку проводов комбинации приборов. При этом у исправного указателя стрелка (при включенном зажигании) должна быть у отметки "0".

    Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в питающей и контрольной цепях. Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик выдает прямоугольные импульсы напряжения (нижний уровень – не более 1 В, верхний – не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес. 6 импульсов датчика соответствуют 1 м пути автомобиля.

    При выходе из строя контрольных приборов или датчиков их заменяют.

    Блок индикации бортовой системы контроля

    Блок индикации установлен в консоли панели приборов и выдает звуковую и световую сигнализацию об открытых дверях автомобиля, непристегнутых ремнях безопасности, неисправности ламп наружного освещения или их цепей, износе передних тормозных колодок, недостаточном уровне: масла в двигателе, охлаждающей жидкости, омывающей жидкости. Блок также включает и выключает (с задержкой) освещение салона при открывании любой двери. Блок выключен, когда в замке зажигания нет ключа. Как только ключ вставлен (но еще не повернут), блок реагирует на открывание водительской двери прерывистым звуковым сигналом (зуммером) в течение 8±2 с, что означает "забытый ключ в замке зажигания". Сигнал отключается, если закрыть дверь, или вынуть ключ, или повернуть его из положения "0".

    После поворота ключа в положение "Зажигание" блок переходит в режим тестирования. При этом включаются все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности. Одновременно принимаются сигналы от датчиков уровней (охлаждающей, омывающей жидкости и масла в двигателе).

    Если какой-либо датчик показывает недостаточный уровень, по окончании тестирования начинает мигать соответствующий индикатор и звучит зуммер в течение 8±2 с. После этого индикатор горит постоянно до поворота ключа зажигания в положение "0".

    После запуска двигателя опрос датчиков уровней не производится. Обрабатываются только сигналы от датчика износа тормозных колодок, реле контроля исправности ламп (стояночных огней и стоп-сигнала) и концевых выключателей дверей. При возникновении неисправности "Износ тормозных колодок", "Перегорание лампы" или "Незакрытая дверь" звучит зуммер и мигает соответствующий световой индикатор. Через 8±2 с он загорается ровным светом и зуммер выключается. После закрывания двери индикатор гаснет, при других неисправностях – продолжает гореть до поворота ключа в положение "0".

    Датчик уровня охлаждающей (и омывающей) жидкости состоит из пластмассовой, запаянной снизу трубки с герконом внутри и поплавка с магнитом, надетого на трубку. Датчик уровня масла – с латунной трубкой. Как только геркон попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и омывающей жидкостей имеют двухконтактную колодку, датчик уровня масла – одноконтактную (второй контакт – "масса" автомобиля).

    Датчик износа тормозных колодок устанавливается в специальное отверстие в колодке переднего тормоза и соединяется с проводкой автомобиля одноклеммным разъемом. Датчики продаются в комплекте с колодками, при их замене датчик устанавливают на внутреннюю колодку.

    Маршрутный компьютер

    На части автомобилей вместо часов на панели приборов может устанавливаться маршрутный компьютер, показывающий время с начала поездки, расход топлива, среднюю скорость движения, ориентировочный пробег на остатке топлива, температуру воздуха снаружи автомобиля. Кроме того, он может выполнять функции часов с будильником.

    Снятие комбинации приборов

    …и отсоединяем разъемы выключателей заднего противотуманного света и обогрева заднего стекла.

    Ознакомительная информация

    • Содержание


      Ежедневные проверки
      Инструкция по эксплуатации
      Предостережения и правила техники
      Основные инструменты, измерительные
      Двигатель и его системы
      Трансмиссия
      Ходовая часть
      Рулевое управление
      Тормозная система
      Электрооборудование автомобиля
      Кузов
      Система вентиляции и отопления салона
      Приложения
      Коды неисправностей
      Электросхемы

    • Введение

      ВВЕДЕНИЕ

      В 1996 году началось производство нового семейства переднеприводных автомобилей ВАЗ-2110. Примечательно, что это единственное семейство автомобилей ВАЗ, не получившее названия, а потому продаваемое под заводским индексом (даже для зарубежного рынка модель называется просто LADA 110). Семейство включает в себя модификации в кузове седан (ВАЗ-2110, LADA 110), универсал (ВАЗ-2111, LADA 111) и хэтчбек (пятидверный - ВАЗ-2112, LADA 112; или трехдверный - BA3-21123). Кроме того, существуют различные мелкосерийные варианты, например, удлиненный ВАЗ-21108 «Премьер» или ВАЗ-21104М - седан с иными крыльями, капотом, бамперами, оригинальными обивками дверей.

      Новое семейство отличалось хорошей аэродинамикой, оригинальным дизайном внешности и интерьера. Для изготовления кузовных деталей, которые наиболее подвергаются коррозии, используется оцинкованный металл, а неподвижные стекла (ветровое, заднее и боковые) вклеены в кузов.
      Даже у седанов багажный отсек очень вместителен для своего класса, а хэтчбеки и универсалы, в которых можно складывать спинки задних сидений, могут и вовсе служить для перевозки довольно габаритных грузов, например, холодильника.

      Изначально на «Десятку» устанавливались только короткоходные карбюраторные 1,5-литровые двигатели BA3-21083 мощностью 69 л. с., однако довольно скоро этот силовой агрегат уступил место новому поколению двигателей с распределенным впрыском топлива и электронным управлением. Новые двигатели объемом 1,5 и 1,6 л могут иметь как по два, так и по четыре клапана на цилиндр, что влияет на их тягово-экономичные качества.
      В настоящем руководстве рассматриваются устанавливаемые в настоящее время на все модели семейства шестнадцатиклапанные двигатели ВАЗ-2112 (1,5л) и ВАЗ-21124 (1,6л) с электронным управлением Bosch, «Январь» или GM, однако приведенное описание также в полной мере подходит для ремонта восьмиклапанных двигателей, устанавливаемых ранее.
      Все двигатели агрегатируются пятиступенчатыми механическими коробками передач.
      В базовой комплектации автомобили «десятого» семейства могут похвастать наличием твидового салона, иммобилайзера, центрального замка, электрических стеклоподъемников передних дверей и атермальными стеклами. Более дорогие комплектации оборудованы подогревом передних сидений, противотуманными фарами, бортовым компьютером, велюровым салоном (который иные дилеры называют бархатом) и литыми дисками. Список же оборудования, которое может быть установлено по заказу, и вовсе неограничен: комплект пластиковых обвесов, хромированные дверные ручки, видоизмененный щиток приборов, кондиционер и т. д.
      «Десятку» уже давно нельзя назвать новинкой, но приемлемая ремонтопригодность, а также невысокие цены и доступность запасных частей по-прежнему делают этот автомобиль одним из самых популярных среди покупателей. Даже после того, как в 2007 году выпуск «десятого» семейства на заводе «АВТОВАЗ» в Тольятти был прекращен, производство моделей возобновилось в Украине на автомобильном заводе корпорации «Богдан».

      Как и ВАЗ, Богдан 2110 неплохо подходит для дальних путешествий по отечественным дорогам - этому способствуют хорошие динамические показатели, комфортная подвеска и невысокий расход топлива.
      Заводская гарантия на автомобили «десятого» семейства - 35 тыс. км или 2 года, в зависимости от того, что наступит раньше. Многие официальные дилеры дают еще и собственную, более продолжительную, гарантию, сокращая при этом межсервисные пробеги в полтора-два раза.
      В данном руководстве приведены рекомендации по ремонту и эксплуатации автомобилей ВАЗ/Богдан 2110/2111/2112 с инжекторными шестнадцатиклапанными двигателями объемом 1,5 и 1,6л.
      Примечание
      Данные по расходу топлива приведены для справки и имеют усредненный характер для различных типов кузова.
      Рекомендации руководства также могут быть использованы для ремонта восьмиклапанных двигателей.

    • Действия в чрезвычайных ситуациях
    • Эксплуатация
    • Двигатель

    2. Органы управления, приборная панель и оборудование салона

    Органы управления

    Спидометр

    Показывает приблизительную скорость движения автомобиля (в км/ч).

    Служит для отображения суммарного пробега автомобиля (в км).

    Счетчик суточного пробега

    Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный промежуток времени (например, за время последней поездки). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
    Примечание
    Сброс счетчика суточного пробега осуществляется только на неподвижном автомобиле.

    Тахометр

    Показывает приблизительную частоту вращения коленчатого вала двигателя (в оборотах в минуту). Для получения значения частоты вращения необходимо умножить на 100 число на шкале, на которое указывает стрелка.
    Красная зона (участок шкалы, заштрихованный красным) означает режим работы двигателя на повышенной частоте, что опасно для двигателя.

    1. Левый боковой дефлектор, 2. Переключатель наружного освещения, 3. Комбинация приборов, 4. Замок зажигания, 5. Кнопка выключателя задних противотуманных фонарей, 6. Кнопка выключателя обогрева заднего стекла, 7. Ручка регулятора подсветки приборов, 8. Датчик иммобилайзера с индикатором, 9. Правый боковой дефлектор, 10. Перчаточный ящик, 11. Центральная консоль, 12. Прикуриватель, 13. Передняя пепельница, 14. Рычаг переключения передач, 15. Педаль акселератора, 16. Педаль тормоза, 17. Педаль сцепления, 18. Рулевое колесо, 19. Рычаг фиксации рулевой колонки, 20. Рычаг отпирания замка капота.

    Комбинация приборов:
    1. Указатель температуры охлаждающей жидкости, 2. Тахометр, 3. Спидометр, 4. Указатель уровня топлива, 5. Кнопка сброса счетчика суточного пробега, 6. Дисплей одометра и счетчика суточного пробега, 7. Дисплей часов.
    ВНИМАНИЕ
    Не допускать такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 5500 об/мин).

    Указатель температуры охлаждающей жидкости

    Переход стрелки данного указателя в красную зону шкалы указывает на перегрев двигателя. В этом случае следует проверить работу термостата и электровентилятора системы охлаждения.
    ВНИМАНИЕ
    Не допускать, чтобы двигатель работал в режиме перегрева (свыше 110 °С).

    Указатель уровня топлива

    Блок управления между передними сиденьями:
    1. Кнопка рычага стояночного тормоза, 2. Рычаг стояночного тормоза, 3. Выключатель стеклоподъемника передней левой двери, 4. Замок ремня безопасности водителя, 5. Выключатель стеклоподъемника задней левой двери, 6. Заглушка (резервное место для установки выключателей дополнительного оборудования), 7. Выключатель стеклоподъемника задней правой двери, 8. Замок ремня безопасности переднего пассажира, 9. Выключатель стеклоподъемника передней правой двери, 10. Блок управления наружными зеркалами заднего вида.

    Центральная консоль:
    1. Левый центральный дефлектор, 2. Рычаг управления заслонками воздухораспределителя, 3. Выключатель рециркуляции, 4. Заглушка (резервное место для установки выключателя дополнительного оборудования), 5. Блок индикации бортовой системы контроля, 6. Автомагнитола, 7. Часы, 8. Заглушка (резервное место для установки выключателя дополнительного оборудования), 9. Кнопка выключателя аварийной световой сигнализации, 10. Блок управления отоплением, 11. Правый центральный дефлектор.
    При включении зажигания данный указатель отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9,5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор, предупреждающий о необходимости заправки. В этом случае рекомендуется заправиться топливом как можно скорее.

    Индикаторы указателей поворотов

    При включении одного из указателей поворотов (левого или правого), соответствующий индикатор начинает мигать в комбинации приборов.

    Индикатор включения аварийной сигнализации

    Данный индикатор загорается одновременно с включением аварийной световой сигнализации.

    Предупредительный индикатор CHECK ENGINE

    Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы, при отсутствии неисправности индикатор гаснет. В случае обнаружения неисправности в системе, индикатор мигает или горит постоянно.
    ВНИМАНИЕ
    Движение с горящим индикатором CHECK ENGINE запрещено.

    Индикатор включения габаритного света

    Данный индикатор загорается при включении наружного освещения автомобиля.

    Предупредительный индикатор о недостаточном уровне тормозной жидкости

    Загорается красным светом при снижении уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
    ВНИМАНИЕ
    При загорании индикатора во время движения автомобиля, дальнейшее движение запрещено до устранения причин неисправности.

    Индикатор дальнего света фар

    Данный индикатор загорается синим светом при включении дальнего света фар.

    Индикатор системы зарядки

    Данный индикатор загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полсилы при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи системы зарядки.

    Индикатор включения стояночного тормоза

    Индикатор загорается красным светом при активации стояночного тормоза.

    Индикатор аварийного падения давления масла

    Данный индикатор загорается красным светом в случае падения давления масла в двигателе.
    ВНИМАНИЕ
    Движение автомобиля при горящем индикаторе аварийного падения давления масла может привести к серьезным повреждениям двигателя.

    Предупредительный индикатор недостаточного уровня моторного масла в картере двигателя

    Данный индикатор загорается в случае, если уровень моторного масла в картере двигателя достиг предельно допустимого минимума.
    Примечание
    Перед тем как долить масло в двигатель, необходимо убедиться в отсутствии утечек.

    Предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя

    Данный индикатор загорается в случае, если в бачке стеклоомывателя остается менее одного литра омывающей жидкости.

    Предупредительный индикатор падения уровня охлаждающей жидкости

    Данный индикатор загорается при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
    Примечание
    Перед тем как долить охлаждающую жидкость в систему необходимо убедиться в отсутствии утечек.

    Предупредительный индикатор выхода из строя ламп сигнальных огней

    Данный индикатор загорается в случае перегорания ламп стоп-сигналов, габаритных огней или указателей поворотов.

    Предупредительный индикатор износа тормозных колодок

    Данный индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания в случае, если толщина накладок тормозных колодок передних колес достигла значения 1,5 мм. В этом случае необходимо заменить тормозные колодки новыми.

    Предупредительный сигнал о непристегнутом ремне безопасности

    Данный световой сигнал загорается на панели приборов в случае, если при работающем двигателе ремень безопасности водителя не пристегнут.


    Please enable JavaScript to view the

    Все контрольные бортовые приборы автомобилей, представителей «семьи» ВАЗ 2110, объединяются в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронные тахометр и спидометр, температурный указатель охлаждающей жидкости, уровня топлива и контрольных ламп (которые присутствуют в количестве 12 штук).

    Вся комбинация приборов крепиться в соответствующем гнезде панели приборов с помощью двух винтов. Соединения приборной панели ВАЗ 2110 выполнены способом печатного монтажа на плате с использованием фольгированного гетинакса. Плата надежно закреплена на задней части корпуса. Спидометр имеет два счетчика, которые показывают пройденный путь: первый из них - итоговый, второй можно назвать как "суточный".

    Показания второго счетчика, если необходимо, можно сбрасывать на ноль с помощью соответствующей кнопкой. Сбрасывать показания можно только когда автомобиль находится в стоящем состоянии. На некоторые автомобили из модельного ряда ВАЗ 2110 могут устанавливать , содержащую все компоненты и необходимые контрольные индикаторы, лампы и значки.

    Общие сведения об автомобиле

    ВАЗ–2110 является легковым переднеприводным транспортным средством, в котором силовой агрегат расположен в поперечном состоянии. Автомобиль предназначен для эксплуатации на дорогах, «оснащенных» твердым покрытием. Кузов машины – цельнометаллический, четырехдверный, несущий, тип - седан. С целью транспортировки длинномерных и крупногабаритных грузов сиденья, что находятся в задней части салона, можно сложить.

    Таким образом, увеличивается объем багажника. Двигатели - карбюраторные или с разными системами впрыска топлива - состоят из четырех цилиндров. Объем - 1,5 л. Модель обладает значительно улучшенными характеристиками управляемости, если сравнивать с заднеприводными ВАЗами, благодаря переднеприводной компоновке.

    Особенно это заметно на небезопасной, скользкой дороге или во время прохождения сложных поворотов. Возможна автомобильная , сиденьями с электрообогревом, практичными электрическими стеклоподъемниками, современным бортовым компьютером, полезным каталитическим нейтрализатором газов, которые «отработали свое» в системе выпуска, а также электроприводом внешних зеркал, обеспечивающих задний вид.

    Также машину можно обезопасить , подушкой безопасности, дополнить кондиционером, системой антиблокировки тормозов, придать освещения, используя люк крыши.

    Блок индикации автомобильной системы контроля модели ВАЗ 2110

    Блок индикации машины ВАЗ 2110 содержит детальную электронную схему управления, дополненную звуковым сигнализатором, а также десятью светодиодными сигнализаторами, которые информируют водителя о следующих состояниях:

    • недостаточности уровня масла;
    • недостаточности охлаждающей жидкости;
    • недостаточности омывающей жидкости;
    • возможной неисправности ламп внешнего освещения;
    • состояние, когда ремни безопасности не пристегнуты;
    • износ тормозных колодок, которыми оснащены передние тормоза;
    • четыре сигнализатора на каждую дверь.

    Детально схема блока индикации автомобильной системы контроля ВАЗ 2110 показана ниже.

    Тюнинг панели приборов ВАЗ 2110

    Скучная и невзрачная заводская панель приборов машины ВАЗ 2110 быстро надоедает, а приобретать альтернативную, оснащенную компьютером, не хочется, ведь придется выложить за это большие деньги. Процесс доработки «панельки» - тема популярная. Одним из самых простых вариантов является покупка специальной накладки. Сегодня найти ее не составит проблем.

    Для ее установки необходимо снять всю панель приборов Далее следует аккуратно вытащить из нее стрелки. Устанавливая стрелки на свои места, нужно убедится, что ничего не мешает движению транспорта и не отвлекает водителя, иначе, следует все заново разбирать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую обстановку салона и прекрасно дополнит весь его дизайн.

    Также сегодня совсем не проблема сделать панели приборов своими руками. Нужно только иметь необходимый материал и «вагон» желания. Самый простой вариант - сделать тюнинг «приборки» в несколько этапов. Сначала, конечно, обязательно нужно ее снять. Дальше следует поменять лампы накаливания на светодиоды. Устанавливать их следует в те же патроны. Есть несколько способов изменить ее цвет:

    Изменяем цвет однометра. Если с помощью ножа очистить однометр от клея, перевернуть и поставить обратно, то подсветка циферблата превратиться из зеленой в синюю;

    Подсветка панели приборов ВАЗ 2110. Изменяем цвет с помощью светодиодной ленты. Для начала необходимо соскоблить ножом слой цветофильтра. Если что-то осталось, можно стереть растворителем. Далее следует зеленого цвета светодиодную ленту закрепить внутри «приборки». Подключить ее нужно прямо к патрону лампочки. Если со стрелок убрать красную краску, а дальше покрасить ее белым лаком, который используют для нанесения на ногти, можно получить яркую зеленую подсветку «приборки»;

    Автоматическая смена подсветки. Смена семи разных цветов происходит за счет использования управляющей автомобилем электроники.

    Ремонт приборной панели

    Не знаете, как снять панель приборов ВАЗ 2110? Для этого нужно сделать следующие шаги:

    • от клеммы "минус" аккумуляторной батареи необходимо отсоединить провод;
    • отвернуть винты и снять щиток;
    • отвернуть винты крепления, которыми комбинация приборов крепится к накладке и, потянув на себя, следует вынуть приборную комбинацию из гнезда;
    • следует отсоединить от «приборки» колодку проводов.

    Установку нужно выполнять в порядке, строго обратном процессу снятия. Для разборки следует отвернуть винты крепления и отсоединить от корпуса комбинации приборов маску со стеклом. Нужно отвернуть винты и гайки крепления указателя и вынуть их из корпуса. Сборка выполняется в обратном снятию порядке.

    Существует также современный способ стилизировать собственный автомобиль согласно веяниям 21 века. Когда старая «панелька» немного надоедает, приходит мысль купить и установить более новую евро панель, которая выглядит очень изысканно и красиво. Многие согласятся, что автомобиль тогда станет значительно солиднее.

    Единственным ее недостатком является такой нюанс: чтобы снять старую панель приборов, необходимо снять накладку. Вследствие этого, на этапе сборки лучше заменить лампочки, которые есть, на значительно более качественные (Philips, Osram и другие). Это поможет забыть об их замене на длительный период. Вы обязательно найжете больше полезной информации, читая наши другие статьи.


    Панель приборов ВАЗ 2110/2114

    Обозначение элементов индикации и управления приборной панели ВАЗ 2110 и 2114

    Если вы желаете купить запчасти к автомобилю ВАЗ, то выгоднее всего будет заказать их в нашем интернет-магазине! Мы гарантируем качество всей купленной продукции, а также осуществим доставку по всей России.

    Менеджеры ответят на интересующие Вас вопросы в онлайн чат или можете позвонить нам по бесплатному номеру: 8 800 700 8501, WhatsApp: 8 962 522 15 82.

    Обозначения индикаторных лампочек на приборных панелях автомобилей ВАЗ 2110 и 2115

    Каждый владелец автомобиля должен отлично разбираться в обозначении ламп индикации на приборной панели отечественных авто.

    Одновременное загорание лампочек происходит во время включения зажигания, затем они гаснут. И если во время езды вдруг начинает загораться какая-нибудь одна лампочка, то мы начинаем нервничать по этому поводу, если не знаем ее обозначения. Со мной так было, когда я пересел на новую машину.

    На новенькой ВАЗ 2112 я совершенно не знал, что означают лампочки индикаторов на приборной панели.

    Следует сказать, что на всех легковых моделях ВАЗ варьируется только расположение индикаторов, а значки остаются везде одинаковыми.

    Итак, приступим.

    1 - Показывает температуру жидкости охлаждения (единицы измерения - градусы по Цельсию).

    2 - Тахометр, измеряющий обороты двигателя.

    3,4 - Индикация свечения поворотных огней.

    5 - Спидометр - прибор для измерения скорости движения в км/ч.

    6 - Уровень бензина (солярки) в баке. При уменьшении объема топлива до 5 литров, загорается «иконка» бензоколонки или лампочка желтого цвета.

    8 - Лампочка, подтверждающая свечение габаритов.

    9 - Сигнализирует о недостаточном количестве тормозной жидкости в системе. Если загорелся этот индикатор, то велика вероятность протечки.

    10 - Включение фар дальнего света.

    11 - Подстройка часов. Переход от часов к минутам производится при помощи однократного нажатия. В некоторых моделях эта кнопка также может отображать информацию о дневном и общем пробеге.

    12 - Табло для отображения пробега (дневной/общий).

    13 - Аварийная сигнализация

    14 - Сигнализирует о наличии проблем с двигателем. Рекомендуется немедленно остановить машину при включении этой индикаторной лампочки.

    15 - Часы. При наличии встроенного термометра отображает температуру воздуха на улице.

    16 - Если загорелась эта лампочка, значит, имеются проблемы с зарядкой АКБ. Причин может быть несколько: обрыв или ослабление генераторного ремня, поломка самого генератора и т.п.

    17 - Стояночный тормоз. Свечение значка обозначает, что тормоз включен.

    18 - Критически малое давление моторного масла в двигателе. Сразу после того, как этот индикатор зажегся, нужно заглушить мотор и поискать причину неполадки.

    19 - Воздушная заслонка (если на машину установлен двигатель карбюраторного типа).

    При покупке запчастей ВАЗ, мы осуществляем доставку по России.

    На другой (дополнительной) панели (торпедо ВАЗ 2110 - 12) имеется ряд новых обозначений. Займемся их расшифровкой:

     - Лампочка со стрелкой - сломаны стоп-сигналы или габаритные огни.

    - Обозначение ниже информирует об изнашивании тормозных колодок. В случае включения этой лампочки их нужно обязательно заменить.

    - Горит, если водитель и пассажиры не пристегнули ремни безопасности.

    На левой стороне, начиная сверху:

    - Уровень моторного масла критически мал;

    - Заканчивается омывающая жидкость;

    - Температура охлаждающей жидкости превышает допустимую.

    Приведу несколько рекомендаций - если у вас загорелся один из индикаторов и одновременно послышался прерывистый писк, еще не повод нервничать. Проблему можно решить дозаправкой горючего и посещением автосервиса.

    Обозначение значков на панели приборов ВАЗ 2114

    «Торпеда» - на сленге автовладельцев так называется совокупность приборов, расположенных в левой стороне приборной доски. Там же расположены различные индикаторные лампы и переключатели, контролирующие печку, светотехническую аппаратуру и т.д.

    Чтобы выбрать и купить необходимую запчасть для вашего авто, мы рекомендуем посетить наш каталог:

    Приборная панель ВАЗ-2114 описание обозначений

    1. Спидометр. Данные о скорости движения автомобиля передаются от датчика, закрепленного на коробке передач. В результате скорость отображается на приборе индукционного типа, называемого также спидометр. Градуировка шкалы выполняется через каждые 10 км/ч, с пределами от нуля до 200 км/ч. Ошибка показаний не превышает 5 км/ч. Дисплей с 2-мя строчками, расположенный в центре спидометра, информирует о текущем и общем пробеге автомобиля.

    2. Тахометр. Этот прибор установлен слева от спидометра. Снабжен электронной начинкой, на вход которой подаются сигналы бортового компьютера. Тахометр показывает обороты коленчатого вала. Шкала градуирована таким образом, что одно деление соответствует 5-ти единицам. Цифровые обозначения наносятся с шагом в 10 единиц. Верхний предел шкалы равен 80-ти единицам. Для получения текущего количества оборотов коленчатого вала необходимо показания тахометра умножить на 100. На часть шкалы (интервал 55-60) нанесена штриховка красного цвета, а деление 80 закрашено сплошным красным. Если стрелка прибора зашла в эту область, это означает, что двигатель работает с перегрузкой и в любой момент может выйти из строя. В нижней части тахометра расположены индикаторы температуры воздуха и времени.

    3. Индикатор температуры охлаждающей жидкости (ОЖ). Температура ОЖ требует постоянного контроля, поэтому на панель приборов выведен специальный индикатор, расположенный слева от тахометра. Данные о нагреве ОЖ замеряет специальный датчик. Разметка шкалы выполнена через каждые 20 градусов. Числовые значения наносятся через неравные интервалы: первое число соответствует 50, затем следует 90 и 130. Зона риска начинается со 105 градусов. Как только показания прибора превышают это значение, двигатель машины нужно заглушить как можно быстрее, иначе он сломается.

    4. Индикатор уровня топлива занимает место справа от спидометра.

    Расшифровку изображений и чисел на шкале привожу далее:

    1. 0 — бак пуст;

    2. 1/2 — заполнен наполовину;

    3. Полный;

    4. Верхний значок бензоколонки — бак наполнен до предела;

    5. Символ бензоколонки справа снизу (подсветка оранжевая) — в баке присутствует менее 6-ти литров горючего.

    Обозначение лампочек и индикаторов на панели приборов 2114

    Основным назначением приборной панели является своевременное оповещение водителя о текущем состоянии систем автомобиля, а также в предупреждении ситуаций, ведущих к аварии. Кроме того, на ней имеется ряд органов управления, позволяющих осуществлять ввод данных, выполнять некоторые действия и т.п.

    Индикаторы ВАЗ 2114

    1 — предупреждает о значительном снижении уровня масла в картере двигателя. В этом случае он начинает светиться красным цветом;

    2 — Объем омывающей жидкости критически мал. Если ее остаток в бачке меньше 1-го литра, то она начинает гореть оранжевым светом.

    3 — Светится оранжевым и предупреждает о критически малом уровне охлаждающей жидкости.

    4 — Индикатор, загорающийся красным в случае незакрытых дверей;

    5 — Свечение этой лампочки говорит о наличии поломок габаритных огней либо «стоп-сигналов»;

    6 — Горение этой лампочки информирует водителя о неполадках в тормозной системе автомобиля;

    7 — Лампа светится в случае не пристегнутых ремней безопасности.

    Ранние модели ВАЗ 2114 имели приборные доски с обозначением индикаторов, полностью аналогичным ВАЗ 2110.

    Обозначение кнопок ВАЗ 2114

    Кнопки - не менее важные элементы, чем индикаторы. Поэтому каждому водителю следует разобраться с их обозначением. Кнопка (11) на приборной доске ВАЗ 2114 отвечает за переключение показаний температуры и времени. А если эту кнопку удерживать в нажатом состоянии более 5-ти секунд, то произойдет сброс текущего пробега. Автомобиль при этом должен быть остановлен.

    По центру приборной панели в одном ряду находятся:

    - кнопки ВАЗ 2114

    - Переключатель блок-фар (сдвоенный). Кнопкой (1) зажигаются габаритные огни. Кнопка (2) отвечает за включением ближнего света.

     Блок клавишных переключателей. Первый переключатель (1) включает передние противотуманные фары, второй (2) — задние «противотуманки». Переключатель (3) запускает систему обогрева заднего стекла.

    При покупке товара в интернет-магазине Аккорд-Авто от 5000 руб, вы получаете скидочную карту и при следующих покупках у вас всегда будет действовать скидка. С нами вы можете рассчитывать на быструю и бесплатную доставку купленных запчастей.

    Панель приборов ВАЗ 2110. Основные обозначения значков на панели приборов ВАЗ. Описание и расположение индикаторов и приборов на панели

    Многие сталкиваются с проблемами, связанными с ремонтом автомобилей. В данной статье будет рассмотрено, как самостоятельно произвести апгрейд в панели приборов ВАЗ 2110.

    Общие характеристики

    Проект автомобиля ВАЗ 2110 начали задействовать задолго до запуска его в серийное производство. Серийная машина сошла с конвейера в 1996 году. Эта машина не была похожа ни на одну из ранее выпущенных.ВАЗ 2110 - легковой переднеприводный автомобиль.

    Автомобиль предназначен для езды в городских условиях с твердым покрытием. Автомобиль относится к типу седан, имеет четыре двери, кузов полностью металлический. Карбюраторные и инжекторные двигатели объемом 1,5 л. В зависимости от комплектации автомобиль оснащался противотуманками Farams, электростеклоподъемниками, подогревом передних сидений, подогревом боковых зеркал с электроприводом, бортовым компьютером. Также на автомобиль при желании можно установить электронный противоугонный механизм, подушку безопасности, кондиционер, антиблокировочную систему тормозов, добавить освещение.Обивка кабины - тканевый материал. Для перевозки сыпучих грузов и увеличения объема багажника задние сиденья можно складывать.

    ВАЗ 2110. Приборы щитовые. Описание

    На приборной панели расположены следующие датчики: спидометр, тахометр, датчик температуры двигателя, датчик уровня топлива.

    В ВАЗ 2110 панель приборов крепится двумя винтами. Спидометр показывает, насколько быстро движется машина. С помощью тахометра определяют количество оборотов двигателя.На приборном щите нанесено два метра пройденного расстояния. Один метр показывает километр, который машина проехала за все время эксплуатации, второй - «суточный». Суточный счетчик можно сбросить с помощью соответствующей кнопки. Подсветка панели приборов ВАЗ 2110 включается кнопкой малой освещенности.

    Как снять панель приборов?

    Для снятия панели приборов в ВАЗ 2110 необходимо выполнить следующие действия:

    • от АКБ необходимо отсоединить провод минусовой клеммы;
    • откручиваем винты и снимаем комбинацию инструментов;
    • откручиваем 2 винта крепления панели приборов к накладке, и вынимаем комбинацию приборов из гнезда;
    • Нужно отсоединить приборную панель Провод колодки.

    Для установки панели приборов нужно производить действия строго в обратной последовательности.

    Новая накладка в панели приборов

    В ВАЗ 2110 панель приборов выглядит маленькой и быстро надоедает, а альтернативу со встроенным бортовым компьютером покупать не хочу, т.к. потратить много денег. Процесс обновления дашборда - актуальная тема. Самый простой способ переделать приборную панель - это установка специальной накладки, которую легко купить в автомобильных магазинах.

    По стоимости они недорогие, и есть много вариантов с разными рисунками. Так что найти вагонку на свой вкус не составит большого труда.

    Для установки накладки необходимо полностью снять панель приборов. Следующий шаг нужно аккуратно убрать со стрелочной панели. При сборке панели и установке стрелок необходимо следить за тем, чтобы водитель ничего не отвлекал при движении транспортного средства, иначе придется повторять панель и переделывать ее.Грамотно подобранные подрулевые панели ВАЗ 2110 подарят ей лучший вид и будут гармонично сочетаться с интерьером автомобиля.

    Тюнинг панельных приборов ВАЗ 2110

    На сегодняшний день существует множество вариантов, как сделать тюнинг ВАЗ 2110 своими руками. Один из самых простых и не очень затратных способов - тюнинг панели приборов. Для этого потребуется приобрести материал и запас терпения. Переделать приборную панель в несколько этапов. Перед обновлением необходимо его удалить.Следующим этапом можно поменять обычные лампы приборных панелей ВАЗ 2110 на светодиодные. Светодиоды желательно установить на прежние места, но при необходимости можно проделать дополнительные отверстия. Есть несколько способов изменить подсветку приборной панели:

    Вы можете изменить подсветку одометра. С помощью лезвия нужно очистить одометр от клея, затем развернуть и поставить обратно. После этого подсветка циферблата сменится с зеленой на синюю.

    Лампы панели приборов ВАЗ 2110 можно заменить светодиодной лентой.. Чтобы изменить цвет, вам нужно стереть лезвие слоя цветового фильтра. Остатки можно удалить с помощью растворителя. Следующий шаг необходимо закрепить светодиодной лентой внутри приборной панели. Вы можете подключить ленту к плате, где подключаются лампочки. Если стереть стрелкой красный, а затем нанести на них белый лак, которым пользуются для маникюра, реально получить цвет, как на выбранной ленте.

    Можно реализовать автоматическую замену подсветки. Для этого нужно приобрести светодиодную ленту с разноцветными диодами и подключить к панели приборов.

    Сдвиг разных цветов Производится с помощью отдельного ключа, подключенного к электронике автомобиля.

    Электрическая схема блока индикации приборов

    В блок индикации автомобиля ВАЗ 2110 включена подробная электронная схема управления, содержащая звуковой сигнал и десять светодиодных сигнализаций. Индикаторы панели приборов ВАЗ 2110 Отображают следующие неисправности или предупреждения:

    • недостаточная охлаждающая жидкость;
    • недостаточный уровень масла;
    • недостаточное количество моющей жидкости;
    • неисправность ламп наружного освещения;
    • ремни безопасности незадействованные;
    • стереть тормозные колодки передних колес;
    • открыть дверь на машине.

    Доработка шумоизоляции панели ВАЗ 2110

    Многие автовладельцы ВАЗ 2110 сталкиваются с такой проблемой, как скрипт панели при управлении транспортным средством. Один из выходов в этой ситуации можно доработать для улучшения шумоизоляции. Для этого необходимо разобрать панель на три части, которые скрепляются между собой с помощью монтажных болтов. Модель может использоваться для «антискрепа», а для поглощения шума можно использовать битопласт или другие материалы с аналогичными свойствами.В тех местах, где пластиковые элементы соприкасаются друг с другом, необходимо использовать модель, им нужно закупорить все отверстия от элементов крепления, чтобы уменьшить потерю потерь воздушного потока. Обратную сторону торпедеса нужно заблокировать битопластом. В большинстве автомобилей экраны чувствительны к предохранителям и перчаточному ящику. Чтобы уменьшить экраны в области, где ящик примыкает к панели, нужно использовать модель, а Битопласт должен быть прикреплен к низу перчатки.Одно из главных преимуществ Битопласта - он хорошо уплотняется. В связи с этими проблемами при сборке панели она не должна появляться. Такие простые действия помогут легко обеспечить тишину и устранить шум и экраны внутри автомобиля.

    Панель приборов ВАЗ 2110. Цена

    Штатная панель приборов ВАЗ 2110 выглядит бледно, но для того, чтобы добавить ей оригинальности, можно произвести несколько несложных операций. Один из самых простых - это замена подсветки и прошивка новых устройств.Это может быть реализовано следующими способами:

    • Измените себе подсветку панелей приборов и кнопок. Для этого можно использовать специальную флуоресцентную краску: изменить цвет цифр, стрелок, заметок. Также можно заменить обычные лампочки на светодиодные или установить светодиодную ленту.
    • Приобрести готовые накладки на панель приборов (большой ассортимент можно найти на авторынках). Накладки приборных панелей ВАЗ 2110 придадут более стильный вид.
    • Приобрести и поставить новый щиток приборов (есть в разных модификациях: цифровой и стрелочный) со встроенным бортовым компьютером.

    • Заменить полностью приборную панель или торпеду (для этого потребуется больше временных и финансовых затрат).

    Панель приборов ВАЗ 2110, как и в любом автомобиле как импортного, так и российского производства Обязана определять общее состояние автомобиля и должна отображать всю информацию о: количестве топлива, температуре двигателя и наличии (количество ) смазочных элементов двигателя.

    Помимо вышеперечисленных данных, щиток приборов ВАЗ на дисплей выдает все ошибки (неисправности жидкости) автомобиля.

    Далее в статье я дам вам полное описание приборной панели ВАЗ 2110 и расскажу про описание кнопок, ламп, световых индикаторов, расскажу о типичных ошибках, которые могут появиться на вашем дисплее в пути.

    Описание кнопок панели приборов ВАЗ 2110

    Ну что ж, сразу перейдем к описанию кнопок на панели приборов ВАЗ 2110.

    Панель приборов автомобиля ВАЗ 2110 - на стрелках отмечены кнопки, расположенные на ней

    Как видно из скриншота, на панели приборов ВАЗ 2110 всего 4 кнопки - перейдем к их описанию.

    1. Кнопка включения / выключения передних противотуманных фар.
    2. Включение / выключение наружного освещения.
    3. Подогрев заднего стекла
    4. Кнопка включения / выключения задних противотуманных фар.

    Кроме кнопок на панели приборов есть и другие, которые находятся под духовкой, рядом с магнитом в салоне. Узнаем их функции:


    Многие владельцы ВАЗ 2110 спрашивают - зачем вам те самые 4 кнопки, которые находятся на панели приборов под духовкой. Ответ покажется вам довольно банальным:

    Эти кнопки на самом деле не играют никакой функции, я думаю, инженеры, работавшие над десятком, хотели добавить в машину электрические стеклоподъемники, но по какой-то причине забыли это сделать.

    Ладно, это была шутка! В корпусе эти кнопки отвечают за следующее:

    1. Включение / отключение рециркуляции
    2. Включение / отключение аварийной световой сигнализации
    3. Установка кнопки дополнительного оборудования (например, окна)

    Описание индикаторов и ламп на панели приборов ВАЗ 2110

    Ну что, посмеялись, теперь перейдем к основному: описанию индикаторов и ламп на панели приборов ВАЗ 2110.

    1. Индикатор наличия масла в топливе
    2. Индикатор включения ручных тормозов
    3. Индикатор автоматической зарядки АКБ
    4. Индикатор работы двигателя
    5. Включение левого поворота
    6. Включение правого поворота
    7. Индикатор дальнего света Дальний
    8. Индикатор уровня тормозной жидкости
    9. Индикатор наличия топлива
    10. Индикатор контрольной лампы включения габаритов

    Все описанные выше индикаторы (кроме указателей поворота и включения фар) являются предупреждающими.Если они загорятся, проблема в машине.

    Информационные индикаторы панели Diatechnology ВАЗ 2110

    Все информационные индикаторы системной системы ВАЗ 2110 обозначены стрелками здесь они на фото:


    1. Наличие и температура охлаждающей жидкости
    2. Тахометр (показывает номер оборотов двигателя, незабываемые на 100)
    3. Спидометр (показывает скорость автомобиля. Здесь нет необходимости умножать.
    4. На этом дисплее отображается общий / суточный пробег автомобиля.
    5. Индикатор наличия масла в двигателе.

    Как видите, панель приборов ВАЗ 2110 не так сложно изучить. Но очень часто возникают ситуации, когда на дашборде появляются ошибки. Давайте теперь рассмотрим эти ошибки более подробно.

    Ошибки, отображаемые на панели приборов ВАЗ 2110 и способы их устранения.

    Для примера сделаю снимок экрана с индикаторами приборной панели, которые я уже показывал в этой статье.


    1. В том случае, если загорелся индикатор наличия масла в топливе, рекомендуем его проверить.Для этого откройте капот машины и посмотрите на Шупа. Если он в уровне масла, то фишка, скорее всего, в самой панели приборов.
    2. Загорелся индикатор стояночного тормоза (ручной), скорее всего проблема в обрыве троса.
    3. Индикатор заряда аккумуляторной батареи показывает ошибки, связанные с генератором. Если он загорелся, рекомендую проверить ремень генератора (на разрыв). В целом этот значок на панели приборов свидетельствует о неисправности цепи электросистемы автомобиля.
    4. Неисправность двигателя (Check Engine), сообщает о нестабильной работе двигателя.
    5. Дополнительный индикатор работы двигателя
    6. Включение левого поворота - информационный индикатор
    7. Включение правого поворота - информационный индикатор
    8. Дальний световой индикатор Индикатор посторонней информации
    9. Этот индикатор показывает наличие уровня тормозной жидкости. В случае неисправности проверьте наличие АВТ в вашем автомобиле.
    10. Этот индикатор показывает наличие топлива.В том случае, если он загорелся в баке у вас осталось около 5 литров бензина. Я рекомендую вам заправиться.

    С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и знать о производительности. Таким образом, приборная панель в автомобилях несет не только эстетическую нагрузку, но и служит не только объектом тюнинга. В предназначении приборная панель ВАЗ 2110 и все автомобили этого семейства сегодня вместе и попробуем разобраться, как его отремонтировать и на что обратить внимание.

    Компоновка панели приборов ВАЗ 2110

    Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера. Традиционно пластик, из которого сделана панель, не самого высокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, которая сказывается не столько на внешнем виде, сколько на работе устройств.

    Стандартная приборка включает в себя четыре стрелочных прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набор сигнальных ламп.Первым в списке крайним левым устройством является указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелковое устройство имеет цену деления около 50 градусов. Красной полосой выделена зона критического высокого давления, в которой возможно закипание теплоносителя. Контрольные лампы и индикация климатической системы вынесены на дополнительную панель.

    Спидометр на заглушках приборов (2) - стрелочный, но не с механическим приводом, как в автомобилях старших выпусков, а с электрическим.По сути, это вольтметр, который реагирует на импульс, выдаваемый датчиком спидометра, и установлен в коробке передач. Чем больше напряжение на выходе датчика, тем выше скорость указывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность показаний электрического спидометра.

    Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, производимый датчиком частоты вращения коленчатого вала.Датчик передает показания сначала на электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра. Красной зоной тахометра отмечаются недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима долгая работа мотора в красной зоне тахометра.

    Стрелочные указатели на панели ВАЗ 2110

    Цифра 6 обозначает указатель уровня топлива в бензобаке.Показания прибора не особо точны, но в целом видно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на ½ бака наполовину полный или пустой, кто как угодно и на 1 бензобак полный. Световая индикация уровня топлива дает указание включиться контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на левом топливе составляет около 100 км, а это примерно 9-9,6 л. Чтобы топливный насос не выходил из строя, нельзя производить топливо из бака полностью.

    Настольные лампы 2110

    Лампы 3 и 4 указывают на то, что приводы включены вне автомобиля и они загораются и мигают сразу после включения правого или левого указателя. В конце маневра ключ переключателя возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не происходит, вам следует поискать причину в механизме возврата клавиш-указателей включения.

    Особого внимания заслуживает лампа, которая ставится в центр приборки и на нашей схеме обозначена цифрой 14.Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы. Управление двигателем по-другому называется контрольной лампой Check Engine по аналогии с импортными автомобилями. При включении этой контрольной лампы проследил компьютерную диагностику двигателя и выявил коды ошибок. Часть ошибок исправляется программно, а часть требует вмешательства в систему управления двигателем: в систему, зажигание и другие системы, которые могут привести к ошибкам.

    Рис. 12 На схеме показан цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов.В верхней строке отображается общий пробег автомобиля, а в нижней - обнуление - пробег за определенный период.

    Панель приборов ВАЗ 2110 Описание ламп и указателей поворота которых мы укомплектовали простыми и привычными контрольными лампами для любого автомобиля:


    Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные фонари меньше попадут на вашу приборку, хозяйку и уберут все дороги!

    Всегда наступает такой момент, когда автомобилисту уже не хочется видеть перед глазами заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное.Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае начинать дело нужно с поиска панелей, которые можно установить самостоятельно без использования специальных инструментов. На фото панель приборов ВАЗ 2110 новее и красива:

    Единственное, что нужно, это внимание, пассаты и крестовая отвертка. И, надо сказать, цена панели приборов ВАЗ 2110 не всегда оказывается запредельной, что позволяет ее заменять.В целом щиток приборов ВАЗ 2110, цена которого в среднем в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, поэтому при желании можно найти панель на любой вкус, даже есть современные модели. с цифровыми измерителями скорости от производителя Gamma цена на них будет конечно выше, но смотреться будет очень здорово и современно.

    Купить панель приборов ВАЗ 2110 в разобранном виде, инструменты можно на базарах, в автомагазинах, в интернет-магазинах, так же можно поискать по доскам пуль, по сландо, молотку и т. Д.

    Снятие панели приборов ВАЗ 2110

    Без нее, естественно, не обойтись, если вы хотите сделать автомобиль более современным и установить на него, например, европанель приборов ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели приборов ВАЗ 2110. Обратите внимание, что есть возможность снять панель приборов ВАЗ 2110, просмотрев ее на отдельные детали, что сделает процесс более удобным и быстрым. К тому же весь процесс такой же, как на десятках, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от стандартной десятки приборов.

    Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 по эксплуатации и конечно же ознакомиться со схемой панели приборов ВАЗ 2110. Для начала отсоедините клемму от минусового вывода аккумуляторной батареи, затем снимите декоративные накладки рулевой колонки, рулевое колесо (оставьте пластину звуковой сигнализации на месте), переключатели правого и левого рулевого колеса (их разъем не трогать). После этого отсоедините концы двух проводов от разъема покорного переключателя.

    Воспользовавшись шлицевой отверткой, снимаем ручку управления фарами, снимаем тормозной ключ 100 миллиметров на 21 миллиметр и откручиваем гайку его крепления, забрав штангу в отверстие панели приборов ВАЗ 2110.

    Теперь вы можете открыть монтажный блок крышки. В нише блока реле и предохранителей крестовой отверткой откручиваем винты левого внутреннего кронштейна щитка приборов ВАЗ 2110. Отсоедините жгут проводов свечи зажигания и открутите винты кронштейна диагностического разъема.

    Теперь вы можете отсоединить наконечники двух проводов, идущих от переключателя сигналов торможения. Откручиваем два винта крепления левой накладки консоли. Сдвинув ее назад, выведите ее перед зацеплением с кронштейном и снимите накладку. Отведите торцевой ключ на 10 миллиметров и прикрутите гайку крепления панели к кронштейну консоли. Откручиваем саморез крепления панели ВАЗ 2110 и воздуховода.

    Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгутов проводов, расположенных под панелью приборов.При его изготовлении можно открутить три винта крепления правой накладки консоли, затем открутить правую гайку крепления панели приборов к кронштейну консоли, отсоединить колодки проводов прикуривателя.

    Отсоедините колодку жгута проводов от реле противотуманных фар. Открутите винты крепления правого внутреннего кронштейна панели приборов, а затем правый и левый винты нижнего крепления панели приборов ВАЗ 2110. Теперь вы можете снять прокладку, пластиковые держатели накладок и снять ее, аналогичным образом перемещая правую накладку.

    Патти тонкой шлицевой отверткой с двух сторон панели приборов снимаем вентиляционные решетки обдувных стекол передних дверей, после чего откручиваем две гайки верхнего крепления панели приборов под решетками вентиляции.

    Поднимите панель на пятнадцать или двадцать сантиметров внутри кабины. Выберите девять соединительных колодок жгутов проводов и выньте панель приборов из салона автомобиля через проем левой передней двери. Установка новой панели должна производиться в обратном порядке.На этом мы закончим давать подробную инструкцию по снятию приборной панели ВАЗ 2110. Теперь вы знаете, как легко и быстро снять панель приборов ВАЗ 2110.

    Яркие детали на панели приборов ВАЗ 2110

    В промежутке между снятием старой карбоновой панели ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить. Или можно по старой панели сделать ремонт панели приборов ВАЗ 2110, если повезет, то эту отремонтированную панель можно даже продать за несколько тысяч, то есть при желании можно отбить немного денег.

    Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав одноцветную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Выделить можно не только шкалу и стрелки приборов, но и «приборку» кнопки, используя все те же светодиоды и светофильтры. Правда, главное не переборщить с красочными обозначениями панели приборов ВАЗ 2110, не отвлекаться во время движения по ночной дороге.

    Кроме того, можно сделать еще и улучшенную шумоизоляцию панели приборов ВАЗ 2110, используя специальные материалы.Но для этого потребуется еще раз разобрать приборную панель ВАЗ 2110.

    Напоследок хотелось бы уточнить приборную панель приборов ВАЗ 2110. Это нужно, чтобы не запутаться при установке новой «приборки» и все исправить с первого раза. А вообще распиновка щитка приборов ВАЗ 2110 важна и нужна. А дальше инструкция по эксплуатации щитка приборов ВАЗ 2110, по которому видно, что приборная панель щитка приборов ВАЗ 2110 достаточно простая и в ней легко разобраться:

    Все органы управления бортовыми приборами Автомобиль, представители семейства ВАЗ 2110, объединены в комбинацию (систему) приборов.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

    Вся комбинация устройств крепится в соответствующем гнезде приборной панели с помощью двух винтов. Дренажная панель приборной панели ВАЗ 2110 выполнена методом печати на плате с использованием фольги Ghetinaax. Плата надежно закреплена на задней части корпуса. На спидометре есть два метра, которые показывают пройденный путь: первый - последний, второй можно назвать «дневным».

    Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда машина находится в стоячем состоянии. На некоторые автомобили от модели Row ВАЗ 2110 можно установить все комплектующие и необходимые контрольные индикаторы, лампы и значки.

    Общие сведения об автомобиле

    ВАЗ-2110 - легковой переднеприводный автомобиль, в котором силовой агрегат расположен в поперечном состоянии. Автомобиль предназначен для эксплуатации по бездорожью, «оборудованный» твердым покрытием.Кузов машины - цельнометаллический, четырехдверный, несущий, тип - седан. Для перевозки длинных и крупногабаритных сидений, которые находятся в задней части салона, можно складывать.

    Таким образом, объем багажника увеличивается. Двигатели - карбюраторные или с разными системами впрыска топлива - состоят из четырех цилиндров. Объем - 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными вазами благодаря переднеприводной компоновке.

    Особенно это заметно на небезопасной скользкой дороге или при прохождении сложных поворотов.Автомобиль, сиденья с электрообогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезная каталитическая конверсия газа, «отработанная» в системе выпуска, а также электроприбор с внешними зеркалами, обеспечивающими обзор сзади.

    Также можно защитить машину, подушку безопасности, добавить кондиционер, антиблокировочную систему тормозов, дать освещение через люк на крыше.

    Блок индикации автомобильной системы управления Модели 2110

    Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковой сигнализацией, а также десять светодиодных сигнализаций, информирующих водителя о следующих состояниях:

    • сбой уровня масла;
    • Недостаточность охлаждающей жидкости;
    • подметание промывочной жидкости;
    • Возможная неисправность ламп внешнего освещения;
    • Состояние, когда ремни безопасности не пристегнуты;
    • износ тормозных колодок, которыми оснащены передние тормоза;
    • по четыре вывески на каждую дверь.

    Деталь блок-схемы индикации автомобильной системы. Ниже приведено управление ВАЗ 2110.

    Тюнинг панельных приборов ВАЗ 2110

    Скучная и невиданная заводская панель приборов ВАЗ 2110 быстро наскучивает, и покупать альтернативу, оснащенную компьютером, не хочется, много выкладывать Деньги. Процесс доработки «панно» - популярная тема. Один из самых простых вариантов - это покупка специальной вагонки.Сегодня найти не составит труда.

    Для его установки необходимо снять всю панель приборов. Далее следует аккуратно вытащить из него стрелки. Устанавливая стрелки на свои места, нужно убедиться, что ничего не мешает движению транспорта и не отвлекает водителя, в противном случае все равно придется все разобрать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую атмосферу салона и отлично дополнит весь его дизайн.

    Также сегодня совсем не проблема сделать панель приборов своими руками. Нам нужен только требуемый Материал и желание «вагона». Самый простой вариант - произвести тюнинг «приборки» в несколько этапов. Сначала, конечно, необходимо его удалить. Лампы накаливания следует менять местами на светодиоды. Его следует устанавливать в такие же картриджи. Есть несколько способов изменить ее цвет:

    Изменить цвет одного. Если с помощью ножа очистить одномерный счетчик от клея, перевернуть и поставить обратно, то подсветка циферблата станет с зеленой на синюю;

    Подсветка панели приборов ВАЗ 2110.Меняем цвет при помощи светодиодной ленты. Для начала необходимо соскрести слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее следует закрепить зеленую светодиодную ленту внутри «приборки». Вам нужно подключить его напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

    Автоматическое изменение освещенности. Смена семи разных цветов обусловлена ​​использованием управляющей автомобильной электроники.

    Ремонт панели приборов

    Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо проделать следующие действия:

    • от клеммы «минус» аккумулятор необходимо отключить;
    • ,
    • доливаем винты и снимаем щиток;
    • снимите крепежные винты, которыми комбинация прибора крепится к накладке и, потянув на себя, следует вынуть приборную комбинацию из розетки;
    • следует отсоединить от «приборки» колодку проводов.

    Установка должна производиться в порядке, строго обратном процессу снятия. Для разборки крепежные винты следует заменить и отсоединить от корпуса приборной комбинированной маски со стеклом. Вам нужно открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в обратной последовательности.

    Есть еще и современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панелька» немножко надоедает, приходит покупать и устанавливать более новую европанель, которая выглядит очень изысканно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

    Единственный минус - такой нюанс: чтобы снять старую панель приборов, необходимо снять накладки. В итоге на этапе сборки лучше заменить лампочки, которые в разы лучше (Philips, OSRAM и другие). Это поможет надолго забыть об их замене. Вы обязательно найдете более полезную информацию, читая другие наши статьи.

    причин и способы устранения

    Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками.Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

    Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу. Итог - загорается лампа заднего хода.

    Признаки и неисправности датчика заднего хода

    Включаешь заднюю трансмиссию, но дальний свет не работает.Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

    Сделайте несколько простых шагов:

    1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток - 7,5 А). Блок для самостоятельного монтажа. Расположен под панелью приборов.

    2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

    Расположение и тонкость проверки датчика

    Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

    С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

    Его очень сложно спутать с каким-либо другим узлом, ведь для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

    Последовательность действий следующая:

    • Клемма возврата от датчика;
    • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
    • перевести ручку КПП в положение тыла скорости;
    • включить зажигание;
    • см. Показания мультиметра.

    Если табло показывает сопротивление 0 Ом и звенит "подделка", то все в норме. В случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

    Нюансы замена датчика заднего хода ВАЗ 2110

    А теперь рассмотрим как поменять реверс датчика заднего хода. Здесь все просто:

    Внимание! Перед тем, как его окружить датчиком, очистите его от грязи и пыли, чтобы не было ничего общего с выкручиванием масла в редукторе.

    1. Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
    2. Снять защиту картера.
    3. Найдите небольшую емкость (она понадобится для масла).Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
    4. Снимаем провода с узла.
    5. Из датчика дождаться слива масла.
    6. Установить новое устройство.
    7. Подтяните масло до требуемого уровня.
    8. Верните провода на место.
    9. Проверить работу устройства.

    Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

    Современный автомобиль оборудован комплексом обязательных устройств визуальной индикации. Например, датчик обратной мощности предназначен для автоматического зажигания световых элементов, сигнализирующих о реализации реверсивного движения машины. Но нельзя забывать, что это оборудование является вспомогательным элементом, который только выполняет роль помощника в управлении автомобилем и не воспроизводит его функции.

    Начинающие автолюбители часто задаются вопросом: «А где же датчик заднего хода?» Ответ прост: при переднем расположении автомобиля он с правой стороны, по ходу - слева внизу коробки передач (КПП).Найти его несложно, ведь это единственная запчасть в коробке с дачной проводкой.

    Поиск и устранение неисправностей и типичные неисправности датчика заднего хода

    Фонарь заднего хода должен гореть в вечернее время в соответствии с нормами эксплуатации и техническими условиями. Если во время эксплуатации автомобиля отсутствует дополнительная подсветка подсветки, сразу устраняется эта проблема, вызванная, как правило, различными техническими поломками, выработкой ресурса или некачеством деталей.

    Для проверки исправности датчика заднего хода ВАЗ 2110, машину нужно будет поставить на смотровую яму, эстакаду. Как правило, острая потребность в диагностике возникает при перебоях в работе системы обратной сигнализации.

    Плохое функционирование прибора может быть связано с подгоранием рабочих элементов, неисправным предохранителем или немедленной поломкой датчика. Чтобы узнать реальную картину, нужно выполнить ряд конкретных действий. Для начала нужно увидеть состояние предохранителя.Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходим к датчику заднего хода.

    Для проведения диагностики системы реверсивной сигнализации потребуется обязательный перечень инструментов и устройств. Среди них самые главные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, пасс, нож, изоляция, молоток и зубило.

    Проверить работоспособность датчика заднего хода можно самостоятельно, воспользовавшись многочисленными фотографиями в Интернете.Следуя инструкции, даже новичок освоит несложные действия. В первую очередь следует отсоединить провода, а затем снять их. Подключите тестер и установите для него функцию измерения сопротивления или трансклока.

    Затем нужно включить задний редуктор и зажигание, наблюдая при этом за показателями сопротивления на тестере. Индикатор в «0» Ом говорит о том, что с устройством все в порядке. При других значениях табло обязательно потребуется срочная замена прибора.Такие же действия придется проделать и при включении лампочки заднего хода в том случае, если задняя трансмиссия не включена.

    Замена датчика реверса на "десятку"

    Замена датчика заднего хода проводится в несколько этапов. Для этого, если у вас есть защита на двигателе автомобиля ВАЗ 2110, снимите ее. Параллельно с этим возьмите емкость для масла и подставьте на место откручивания датчика во избежание этого. Затем нужно лечь под машину, чтобы разъединить прикрепленные к детали провода.

    Открутите существующий датчик, замените масляный бак и прикрепите новый автомобильный. В стандартном комплекте к нему крепится специальное уплотнительное кольцо, чаще использовать его не рекомендуется, так как в процессе затяжки деталь подвергается усиленной деформации.

    Затем нужно долить техническое масло В КПП и подключить проводку к клеммам. Бочки с маслом на коробке передач и провода преобразователя следует снять тряпкой. При этом необходимо помнить, что по правилам техники безопасности и во избежание возгорания все вымытые салфетки необходимо собрать и снять с ремонта автомобиля.Вероятность самовозгорания слишком велика.

    Для окончательной проверки работоспособности охранной сигнализации необходимо запустить мотор и перейти в реверсивный режим. Последний этап позволит проверить лампочки при обратном движении.

    Если после замены датчика фонарей заднего хода неисправность все же не устранена, причины следует искать еще раз. Полный список возможных неисправностей включает следующие факторы:

    • лампочки заблокированы. Ситуация осложняется более длительным поиском нарушений.Проверка производится извлечением из фонарей с последующей проверкой мультиметром;
    • повреждена проводка. Решение проблемы усложняет долгие поиски поломки. Диагностика проводится тем же измерителем трансвеля или сопротивления;
    • плохие контакты на сенсорных элементах;
    • нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
    • вышел из строя (заблокирован) предохранитель;
    • сломан прямо датчик.Об отсутствии поломок свидетельствуют неработающие фары при включенной задней передаче, а также их постоянное горение.

    Итак, причиной поломки может быть один из перечисленных дефектов или сочетание нескольких из них. Только последовательные действия по устранению каждой причины приведут к долгожданному желаемому результату. Для устранения неполадок иногда необходимо выполнить все перечисленные действия, но рекомендуется начинать с датчика реверса, благо цена на этот элемент относительно невысока.

    Здравствуйте друзья, рад видеть вас на сайте ремонта авто своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении скорости заднего хода и подает напряжение на лампочку (лампу), сигнализирующую о движении назад.

    Датчик заднего хода ВАЗ 2110

    Как работает датчик? После перевода ручки в соответствующее положение включается задняя скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу.Итог - загорается лампа заднего хода.

    Признаки и неисправности датчика заднего хода

    Вы включаете заднюю передачу, но задние фонари не срабатывают. Тут есть три варианта, отработала лампочка заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

    Сделайте несколько простых шагов:

    1. Извлеките предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет цифру 19 (номинальный ток - 7.5 А). Сам монтажный блок находится под панелью приборов.

    2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, можно сразу переходить к проверке сенсора.

    Расположение и точность проверки датчика

    Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину по эстакаде (яме) и спуститься к ней.

    С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

    Его очень сложно спутать с каким-либо другим узлом, потому что для проводов подходит только этот элемент КПП. Теперь идем прямо к проверке.

    Последовательность действий следующая:

    • Возврат терминала с датчика;
    • подключить мультиметр к разъемам и поставить тумблер для измерения сопротивления;
    • ,
    • перевести ручку КПП в положение тыла скорости;
    • включить зажигание;
    • смотри показания мультиметра.

    Если табло показывает сопротивление 0 Ом и звенит "подделка", то все в норме. В том случае, когда мультиметр показывает бесконечность, требуется замена датчика заднего хода waz 2110.

    Нюансы замена датчика заднего хода ВАЗ 2110

    Теперь рассмотрим как поменять датчик заднего хода. Здесь все просто:

    Внимание! Перед тем как его окружить датчиком, очистите его от грязи и пыли, чтобы в трансмиссионном масле не было ничего, что могло бы превратить его в отходы.

  • Машина уже установлена ​​на приямке (эстакаде). Так что уходи.
  • Снять защиту картера.
  • Найдите небольшую емкость (она понадобится для масла). Как правило, при откручивании датчика наливается небольшой объем смазочной жидкости.
  • Снимаем провода с узла.
  • Вылез из датчика, дождаться слива масла.
  • Установите новое устройство.
  • Подтянуть масло до необходимого уровня.
  • Верните провода на место.
  • Проверить работу устройства.
  • Вот и все. За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

    «Не горит задний ход - что делать

    Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях горит, с чего начинать поиск неисправности.

    Для автомобилей с КПП.

    1. Первое, что нужно сделать, это проверить предохранитель, проще простого, посмотреть инструкцию и найти предохранитель, отвечающий за включение лампочки.
    2. Секунда. Если у вас МКПП, то нужно проверить разъем на датчике заднего хода, как правило, он один на коробке, не считая датчика скорости, он находится на коробке передач между АКБ и двигателем. Снимаем разъем с датчика, смотрим, не окислились ли контакты, перемыкаем их железкой при включенном зажигании и проверяем, горят или не горят задние фонари. Если загорелась фара, то поменять датчик (лягушка).
    3. Третье, что нужно проверить, это ноги в заднем фонаре, можно спросить, - Как так, у меня два задних фонаря, не закапываются ли сразу две лампочки?

    Да, бывают такие казусы, когда почти сразу две лампочки или например фонари установлены в крышке багажника, они ее захлопнули, а половина лампочки затрепетали нити накаливания.Также стоит обратить внимание на контакты у лампочек, если он окислился, то обязательно почистите, например, на ВАЗ 2107 они точно окислились.

    Но, конечно, такое бывает редко, когда сразу перегорают или трясутся две лампы, скорее скорее надо искать неисправность датчика заднего хода, в народе лягушка задней бабки. Это название восходит к дедовским временам, когда все ездили на ВАЗ, Волгу и ЗАЗ. Кстати на ВАЗ 2110, как я уже сказал, есть две лампы заднего хода и разъем там как правило постоянно окисляется.Ремонтировать ничего не надо, достаточно почистить контакты и установить разъем на место.

    После того, как вы все проверили, все равно не горит реверс, проблема остается нерешенной, нужно копать проводку, искать обрыв и ник.

    Примерная схема проводки на автомобиле:

    • Первый провод идет от блока предохранителей к фонарю
    • Второй провод от массы тела к заднему датчику скорости на КПП
    • Третий провод идет от датчика к фонарь заднего хода

    Бывает наоборот, постоянно горят задние фонари Ну тут быстро заклинило датчик или понеслось и замкнуло провода.

    Как заменить неисправный датчик?

    • На некоторых автомобилях он расположен на верхней части коробки передач, например Пежо, и заменить ее без особого труда, перезагрузив головкой на 21.
    • На отечественном производстве например ВАЗ Он расположен ниже масла уровень, при его замене необходимо снять защиту картера, если она есть, заменить небольшую емкость на случай, если не очень быстро своими руками заговорите 🙂

    Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

    На автомобиле С. Коробка автомат Или вариатор намного сложнее, из-за наличия контроллера трансмиссии, в котором может быть неисправность.

    Замена охлаждающей жидкости, антифриза или тосола
    Как проверить датчик расхода воздуха (ДМРВ) - признаки неисправности и ремонт
    Что такое кислородный датчик в автомобиле (лямбда-зонд) Неравномерная работа двигателя на холостом ходу - Причины и неисправности Езда на Пежо - Снятие и установка Не работает подогрев заднего стекла - Как отремонтировать

    Не работает комбинация приборов ВАЗ 2110

    Владельцам ВАЗовской «десятки» в процессе эксплуатации своего железного коня приходится сталкиваться с различными неисправностями.Для устранения одних может потребоваться несколько минут, а для других может потребоваться несколько дней. Все зависит от того, какой узел автомобиля вышел из строя.

    Есть много проблем, в том числе и с панелью приборов. Увы, качество сборки российских автомобилей зачастую далеко от идеала, и, по сути, любой агрегат или сборка может внезапно выйти из строя.

    Пуск с предохранителем.

    Итак, давайте более подробно рассмотрим ситуацию, когда на ВАЗ-2110 не работает (частично или полностью) панель приборов, а также возможные причины и варианты устранения неисправностей.Для этого сначала перечислите доступные там устройства и индикаторы:

    • тахометр;
    • Спидометр
    • ;
    • указатель уровня топлива и указатели температуры охлаждающей жидкости;
    • 18 ламп - 6 панелей подсветки и 12 контрольных;
    • запасной патрон для контрольной лампы;
    • 2 площадки для проводки.

    Что касается последних, я хотел бы дать краткое пояснение, как различать их в электрических цепях. В частности, блок белого цвета обозначен как X1, красный соответственно как X2.

    Еще один очень важный момент: на автомобилях ВАЗ-2110 может быть один из двух вариантов панели приборов. Если он старомодный, то все устройства размещаются симметрично. При этом «европанель», помимо того, что она красивее чисто визуально, отличается еще и смещенными вправо индикаторами температуры охлаждающей жидкости и уровня топлива.

    Если говорить о неисправностях в панели приборов ВАЗ «десятой» серии, то наиболее серьезным вариантом здесь является ее полный выход из строя, когда не работают ни приборы, ни контрольные лампы, ни фары.Первое, что нужно сделать в этой ситуации, - это проверить предохранитель на 15 А с маркировкой F6, расположенный в монтажном блоке.

    Если выяснится, что он перегорел, лучше сразу найти первопричину. В противном случае новый запал, скорее всего, банально разделит судьбу старого. Он может быть отключен замыканием, возникающим в электрической цепи. При отсутствии должных навыков лучше не терять время, а передать машину специалисту, который сможет не только обнаружить проблему, но и устранить ее.

    Причиной проблем может быть массивный провод

    Иногда бывают ситуации, когда стрелки на устройствах ведут себя совершенно неадекватно, резко прыгая с минимальной отметки на максимальную и наоборот. В большинстве случаев причина такой поломки - отсутствие нормального контакта с массой. В устранении этой проблемы нет ничего сложного. В первую очередь необходимо найти крепление массового провода, соединяющего щиток приборов с перегородкой, отделяющей кабину от моторного отсека.Его можно обнаружить, вынув автомагнитолу из штатной розетки.

    Однако есть один нюанс. Если на автомобиле была установлена ​​сигнализация, то монтаж заземляющего провода можно было легко перенести в другое место. Однако, как правило, о таких действиях предупреждают владельца автомобиля. В большинстве случаев крепление троса массы переносят на место, где находится левая нога водителя, размещая ее за обшивкой кабины.

    Кстати, ситуация, когда стрелки на приборах начинают «прыгать», может возникнуть даже после установки магнитолы.Для этого нужно открутить массовый проводник, идущий от панели приборов. Бывает, что тогда он плохо завинчивается, и впоследствии из-за вибрации корпуса контакт становится ненадежным. Чтобы решить проблему, достаточно просто скрутить провод. Стоит отметить, что делать это не очень удобно, поэтому придется приложить определенные усилия.


    Прикуриватель - еще одна возможная причина выхода из строя панели приборов. Часто сюда подключают различные дополнительные устройства.При этом многим потребителям требуется сильный ток, и из-за этого либо перегорает предохранитель F19, либо выходит из строя сам прикуриватель. Проверить в этом случае будет довольно просто, при условии, что предохранитель не сгорел, нужно отсоединить гнездо прикуривателя.

    Щиток приборов ВАЗ-2110 содержит: спидометр, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости, 12 различных сигнальных ламп, 6 лампочек на приборной панели, одно резервное гнездо для сигнальной лампы и две колодки для подключения проводов.Различить контактные площадки очень легко, белый цвет на электрических цепях обозначается как X1, а тот, что красный, как X2. Сама панель приборов, устанавливаемая на автомобили ВАЗ-2110, бывает двух типов: старая модель, где приборы расположены симметрично, и новая модель, у них указатели уровня топлива и охлаждающей жидкости смещены в правую часть панели.

    Самой большой неисправностью панели приборов будет ее полный выход из строя. В этом случае ни контрольные лампы, ни сами приборы не работают.Водителю в первую очередь необходимо проверить предохранитель F6 на 15 ампер. Он находится в монтажном блоке. В случае, если он сгорел, необходимо искать причину этого явления, иначе новый, подлежащий защите, повторит судьбу предыдущего, то есть тоже сгорит. Причина перегоревшего предохранителя - короткое замыкание.

    Бывают случаи, когда стрелки инструментов начинают прыгать на своей шкале от минимума до максимума. Скорее всего, причиной таких действий устройств будет плохой контакт с массой.Массивный провод, идущий от панели приборов, крепится к перегородке, отделяющей моторный отсек от салона. Найти его можно, вынув магнитолу из розетки. Но если на вашем автомобиле была установлена ​​сигнализация, не исключено, что крепление этого массового провода для удобства работы перенесено в другое место, более доступное. Обычно, установщики сигнализации, ее переставляют на прикрытие кабины в зоне действия левой ноги водителя.
    Аналогичная картина может быть при установке магнитолы.При подключении его минусового провода откручивался массивный провод панели приборов, а затем он плохо наматывался, в результате ослаблял под действием передаваемых на кузов автомобиля вибраций. Плохо завернул, потому что делать это не очень удобно.

    Если с креплением массового провода все в порядке, то необходимо проверить сам щиток приборов. Для этого его нужно по возможности вытащить из места крепления, не отсоединяя проводов, идущих к колодкам.Необходимо будет проверить на блоке белого цвета X1 заземляющего провода, идущего к 1 выводу, а также одновременно проверяем напряжение на выводах 6, 9, 10, оно должно быть равным 12 вольт. Посмотрите, на обратной стороне панели приборов целостность дорожек, по которым электричество поступает к соответствующим потребителям.

    Еще одной причиной выхода из строя панели приборов может быть прикуриватель. Дело в том, что через этот разъем некоторые водители подключают для работы дополнительные устройства, например, зарядное устройство для аккумулятора сотового телефона, шинный насос электробуса, автомобильный пылесос.Учитывая, что этим потребителям требуется большой ток, либо выходит из строя сам прикуриватель, либо перегорает предохранитель F19, что приводит к выходу из строя панели приборов. Кстати, сломать прикуриватель можно также, долго удерживая его во включенном положении. Заставить приборную панель заработать, в этих случаях гнездо прикуривателя можно отсоединить, если исправен предохранитель F19.

    Ситуации, когда не работает панель приборов на автомобиле ВАЗ 2110, не редкость для продукции отечественного автопрома.Любое транспортное средство не без греха, поэтому автовладельцам нет ничего другого, как бороться с появляющимися раз за разом неисправностями. Об этом позже в статье.

    Приборная панель 2110, описание какие устройства установлены на щитке панели


    Панель приборов ВАЗ 2110 старой модели и панель приборов ВАЗ 2110 новой модели, в чем разница

    Щиты приборов, устанавливаемые на ВАЗ 2110, бывают двух вариантов - старая модель и новая модель, в зависимости от года выпуска автомобиля.


    Их отличие в том, что на приборной панели старого образца все приборы размещены симметрично, а на приборной панели нового образца - индикаторы охлаждающей жидкости и топлива смещены в правую часть панели.

    Не работает панель приборов ВАЗ 2110, не работают приборы и контрольные лампы. Причины

    Самая существенная неисправность панели приборов - это ее абсолютный отказ. При этом не работают ни сами приборы, ни контрольные лампы, не работают индикаторы, а стрелки падают вниз.Для устранения проблемы в первую очередь нужно проверить предохранитель на пятнадцать ампер, обозначенный F6. Чаще всего именно он является причиной выхода из строя панели приборов.

    Перегорел предохранитель F6, как найти причину, что искать


    Как уже было сказано выше, перегоревший предохранитель F6 влечет за собой полный выход из строя узла. Вы можете найти его в монтажном блоке. Если этот элемент перегорел, следует искать причину этого явления, иначе новый предохранитель повторит судьбу предыдущего, т.е.е. он тоже перегорит. Причиной перегоревших предохранителей, как правило, является банальное замыкание электрической цепи.

    Перейти стрелки приборов, причины

    Бывают ситуации, когда стрелки прибора прыгают на своей шкале от максимума к минимуму. Чаще всего причина этого явления - плохая связь (контакт) с массой. Провод массы, идущий от панели приборов, прикреплен к перегородке, отделяющей моторный отсек от салона.Найти его можно, вынув радио из слота. Однако, если на вашем автомобиле была установлена ​​сигнализация, вполне вероятно, что для удобства монтаж этого массового провода был перенесен в другое более доступное место. Установщики сигнализации, как правило, переставляют ее на обшивку салона в районе левой ступни водителя.


    Такая же картина возможна при установке магнитолы. При подключении его минусового провода откручивался объемный провод панели приборов, потом плохо наматывался.Из-за этого под воздействием вибраций, которые передаются кузову автомобиля, он ослабел. Стоит отметить, что он плохо заворачивается из-за того, что это делать не очень удобно.

    Крепление массы провода, как проверить контакты

    Если крепление массового провода качественное, придется проверить сам приборный щиток. Для этого нужно максимально вытянуть его с места крепления, не отсоединяя проводов, идущих к колодкам.Проверяем необходимо заземлить провод на колодке белого цвета Х1, идущий к первому контакту. Дополнительно проверьте напряжение на следующих контактах - 6, 9, 10, которое должно быть равным двенадцати вольт. Обратите внимание на целостность дорожек на обратной стороне панели приборов, по которым ток течет к потребителям.

    Перестал работать прикуриватель, что связано с выходом из строя щита

    Еще одна причина выхода из строя панели приборов - прикуриватель.Проблема в том, что через этот разъем некоторые автомобилисты подключают дополнительные устройства, в частности, салонный автомобильный пылесос, электрический шинный насос, зарядное устройство для сотового телефона. Учитывая то, что этим потребителям нужен ток большой мощности, либо выходит из строя сам прикуриватель, либо перегорает предохранитель F19, из-за чего выходит из строя панель приборов. Стоит отметить, что вы также можете отключить прикуриватель, долго удерживая его во включенном положении. В таких случаях можно заставить работать приборную панель, отсоединив вилку от прикуривателя, но если предохранитель F19 не перегорел.

    Как видите, все проблемы, связанные с абсолютным выходом из строя приборной панели, может устранить сам автовладелец. Для этого ему не нужны дополнительные знания в области электротехники. Единственное, что ему следует знать, - это возможные причины такой неисправности.

    Где находится датчик заднего хода ваз 2110

    Любая машина, предназначенная для дорог общего пользования, имеет заднюю передачу. Это позволяет вам двигаться задним ходом. Чтобы другие участники дорожного движения знали о ваших намерениях, на задней оптике должны сработать соответствующие сигналы - фонари заднего хода .

    Именно в этом случае включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включает напряжение на фарах, тем самым водители вокруг вас видят, что вы собираетесь забрать обратно. Из соображений безопасности невероятно важно иметь работающий датчик заднего хода.

    Принцип действия


    Этот регулятор работает больше, чем просто:

    • Вы переключаете ручку переключения передач в положение задней передачи;
    • Одновременно с включением заднего хода вилка прижимается к датчику;
    • Короткое замыкание провода на массу;
    • Загорается свет, указывая на начало движения машины задним ходом.

    Симптоматология

    Конечно, заподозрить неработающий датчик заднего хода очень легко - при включении передачи заднего хода лампочки не загораются.


    В данной ситуации есть только три варианта развития события:

    1. Перегорела сама лампочка, потому что сам элемент может быть целым.
    2. Перестал работать силовой предохранитель. Нередко просто выгорает.
    3. Сам датчик не работает.Такое случается не так часто, но проверить его состояние придется.

    Есть причина датчика?


    Действительно, как определить, что это он вышел из строя, а не перегорел предохранитель или лампочка? Все очень просто.

    1. Придется снять предохранитель, проверить его на целостность. На автомобиль ВАЗ 2110 устанавливается предохранитель под номером 19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
    2. Проверить состояние лампы. Если с ней тоже все нормально, то вариант остается прежним - сломался датчик заднего хода.

    Где он и как его проверить

    Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо предварительно определить его расположение.


    Но на самом деле, где он? В поисках этого элемента нет ничего сложного.

    1. Вам понадобится эстакада или яма. Так или иначе, вы должны оказаться под машиной.
    2. Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от вас желаемый датчик.
    3. Можно ли его перепутать с другими устройствами? Вряд ли. Только для этого элемента предусмотрена проводка от КПП. Поэтому других подобных устройств поблизости вы точно не найдете.

    Начинаем проверку. Ведь нам нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

    Для проверки проделаем следующие манипуляции:

    • Отсоединить терминал от счетчика;
    • Подключите мультиметр к разъемам и включите его в режиме измерения сопротивления;
    • Перевести коробку передач в режим заднего хода;
    • Запустить двигатель;
    • Посмотрите, что выдает устройство;
    • Если прибор показывает сопротивление 0 Ом плюс пищит пищалка, значит все нормально, датчик исправен;
    • Плохо, если счетчик показывает бесконечность.Это свидетельствует о том, что датчик отработал свое предназначение и требует срочной замены.

    Замена

    Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях вернуться, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.


    Процедура замены датчика заднего хода на ВАЗ 2110 не предполагает ничего сложного.С этим справится даже автовладелец, не обладая большим опытом и навыками.

    Следуя пошаговой инструкции, вы сможете быстро и точно поменять счетчик и продолжить движение на уже полностью исправном автомобиле.

    1. Очистите прибор от скопившейся грязи, потому что при его снятии весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не выйдет, поэтому подумайте о безопасности КПП.
    2. Автомобиль помещен в яму или эстакаду. Опять же, вам нужен доступ к низу.
    3. Снять кожух картера. Делается это путем откручивания нескольких креплений.
    4. Возьмите небольшую емкость, в которую будет наливаться смазка. Дело в том, что при демонтаже датчика вместе с ним заливается небольшое количество масла. Вряд ли вам захочется, чтобы он был на полу, у вас под ногами.
    5. Отсоединить проводку от датчика заднего хода.
    6. Выкрутите счетчик из гнезда.
    7. Немного зачистите гнездо, чтобы новый блок хорошо поместился на новом месте.
    8. Поставить приобретенный качественный датчик реверса на место старого, старомодного.
    9. Добавьте необходимое количество масла. Просто посмотрите, сколько смазки вытекло, и столько же залейте обратно. Хотя в результате эксплуатации уровень масла может быть ниже ожидаемого. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
    10. Верните все провода на свои места. Если у вас возникли проблемы с поиском места подключения, отметьте их при отключении проводов.Хотя запутаться там на самом деле сложно.
    11. Проверить работоспособность нового датчика заднего хода.

    Если все манипуляции были выполнены правильно, вы убедились, что предохранитель и лампочка исправны, то несложная процедура замены датчика заднего хода может вернуть работоспособность КПП на прежний уровень.

    При аккуратном подходе даже новичку такой ремонт займет максимум 30 минут. Вам не придется тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с обращением в автосервис.

    Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

    Ваши соседи стали жаловаться, что когда на любимом ВАЗе задним ходом, то другим это не заметно? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, да и о соседях в том числе.
    В чем могут быть причины несветящихся задних фонарей? Как сделать самому?
    Насколько это сложно и что для этого нужно? Что в каком порядке делать?
    Ответы на все эти вопросы дает данная статья, в ней также есть вспомогательные фото, показывающие, как правильно заменить этот датчик на ВАЗ 2106, 2108 и других моделях:

    • Причины не горения фонарей заднего хода автомобиля ВАЗ
    • Инструменты
    • Замена датчика
    1. ВАЗ 2107
    2. ВАЗ 2109
    3. ВАЗ 2110
    4. ВАЗ 2114
    • Проверка здоровья
    • Что делать, если замена датчика не помогла?

    Причины не горящих фонарей заднего хода автомобиля ВАЗ


    Для начала нужно выяснить, почему не загораются фонари заднего хода - может, просто перегорели лампочки (см.) И даже датчик менять не нужно?
    Вот несколько причин:

    • Перегоревшие лампы заднего хода.Вы можете проверить их работоспособность, вынув их из света и проверив мультиметром.


    • Поврежденная проводка - еще одна причина. Здесь все сложнее - смотреть надо дольше. И проверяется точно так же - мультиметром на проходимость или сопротивление.
    • Плохие контакты на датчике заднего хода. Как известно, ничего при плохом контакте обычно не получается.
    • Нарушение изоляции на проводах возле датчика приводит к их замыканию.
    • Перегорел предохранитель (см.). Какой нужно указывать для каждой машины в руководстве по ремонту.
    • Ну и поломка самого датчика - об этом свидетельствует как невключение фар при включении задней передачи, так и постоянное свечение фар.

    Для устранения неисправности фонарей, возможно, придется выполнить все ремонтные работы, но можно начать с датчика. Цена на него небольшая - обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

    Инструменты

    Итак, что нужно для замены датчика заднего хода своими руками:

    • Набор ключей. Хотя это даже громко сказано. Вам понадобится ключ на 22 и в некоторых случаях ключ на 24


    • Малый масляный бак
    • Отвертка
    • Плоскогубцы
    • Изоляционная лента
    • Молот
    • Долото

    Замена датчика

    А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ - с 2106 на 2115.Вот вам инструкция.

    ВАЗ 2107


    Начнем с ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

    Совет! Перед тем как приступить к замене датчика на любом автомобиле, очистите корпус коробки передач от грязи, чтобы легче было найти датчик и чтобы грязь не попала в масло.

    Итак:

    • Для начала ищем датчик - он находится с правой стороны КПП, если смотреть на машину по направлению ее движения.Ошибиться очень сложно - это единственная деталь в КПП, где подходят две проводки.


    • Если провода оборваны, то ищите торчащие контакты.
    • Если провода все еще на датчике, то отсоедините их.
    • Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более аутентичную ручку, так как со временем датчик прилипает к картеру.
    • Если нет возможности открутить датчик реверса с помощью ключа (головки), то это необходимо сделать молотком и зубилом.

    Примечание! Коробка передач Картера очень хрупкая. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

    • Затем очистите сиденье от грязи ножом.
    • Удалите грязь с металлической шайбы и замените ее новой.
    • Вставьте датчик и затяните его тем же ключом до упора.
    • Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
    • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

    У некоторых возникает вопрос по маслу - потечет оно или нет.В этом случае течь не будет.

    ВАЗ 2109


    Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

    • Снять защиту с двигателя автомобиля, если таковая имеется.
    • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
    • По направлению к автомобилю датчик находится слева.
    • Если Classic нужно было загнать в смотровую яму, то автомобили с передним приводом можно просто поднять под левое переднее колесо с помощью домкрата.
    • Опять же - проводка подходит под датчик.
    • Снимите провода.
    • Для снятия датчика понадобится удлиненная головка 22 и ручка.
    • С помощью головки снимаем датчик.


    Помните! Замена датчика заднего хода на автомобиле с передним приводом характеризуется небольшими подтеками масла из картера коробки передач.

    • Подготовьте емкость и, как только вы открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
    • Вставьте новый датчик как можно скорее.
    • Сначала прикрутите его руками, а затем затяните той же головкой и храповым механизмом.
    • Подсоедините жгут проводов.
    • Добавьте необходимое количество масла.

    Все готово!

    ВАЗ 2110

    Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Поэтому нет смысла писать ту же информацию второй раз. Ответ: Замена датчика заднего хода ВАЗ 2110 - см. Информацию выше.

    ВАЗ 2114

    Замена датчика заднего хода на ВАЗ 2114 или авто семейства Самара-2.
    Инструкция:

    • Суть процесса та же.
    • Поднимите автомобиль домкратом.
    • При необходимости снимите защиту с двигателя, но это может даже не понадобиться.
    • Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
    • Отсоедините разъем проводки от датчика.
    • Ключом на 22 (головкой удобнее, но можно и ключом) откручиваем датчик.
    • Перед снятием датчика с разъема замените емкость для масла.

    Примечание. Замену датчика в холодной машине лучше производить, так как масло будет меньше течь. Хотя это не важно.

    • Снимите старый датчик и вставьте новый вместе с новым кольцом.
    • Прикрутите датчик с помощью гаечного ключа или головки.
    • Протереть картер коробки передач от масляных следов.
    • Подсоедините провода.
    • Добавьте уровень к необходимому.
    • Установить на место защиту двигателя (при необходимости).

    Итак, датчики поменяны. Теперь вы можете приступить к тестированию их работоспособности.

    Проверка здоровья

    И вот настал момент, когда все должно заработать:

    • Включите передачу заднего хода на автомобиле.
    • Поверните ключ зажигания.
    • В этом случае заводить машину не нужно, как об этом пишут некоторые «знатоки».
    • Положительный результат - светятся оба фонаря заднего хода.

    В случае положительного результата примите мои поздравления. Если нет, то давайте копать дальше.

    Что делать, если замена датчика не помогает?

    Ранее в этой статье был приведен список возможных причин - почему не горят фонари заднего хода. Причина может быть любой из вышеперечисленных, а может быть все вместе.
    Следовательно, вам нужно будет поэтапно принимать меры по устранению каждого из них, и тогда у вас все получится.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

    Современные автомобили оснащены комплектом обязательных устройств визуальной индикации. Например, датчик задней передачи предназначен для автоматического зажигания световых элементов, сигнализирующих о обратном движении машины. Но нельзя забывать, что это оборудование является вспомогательным элементом, который только выполняет роль помощника в управлении автомобильным транспортом, а не воспроизводит его функции.

    Начинающие автолюбители часто задаются вопросом: "а где же датчик заднего хода?" Ответ прост: при переднем положении автомобиля он находится справа, по ходу - внизу слева от коробки передач (КПП). Найти его несложно, ведь это единственная запчасть в коробке с разводкой проводов.

    Диагностика неисправностей и типичных неисправностей датчика заднего хода

    В соответствии с действующими техническими нормами в вечернее время должны гореть фонари заднего хода.Если в процессе эксплуатации автомобиля отсутствует дополнительная подсветка, потребуется немедленное устранение этой проблемы, вызванной, как правило, различными техническими поломками, исчерпанием ресурса или некачественными запчастями.

    Для проверки исправности датчика заднего хода ВАЗ 2110 машину нужно будет разместить над смотровой ямой, на эстакаде. Как правило, срочная необходимость диагностики возникает при перебоях в работе системы обратной сигнализации.

    Плохое функционирование устройства может быть связано с перегореванием рабочих элементов, неисправным предохранителем или прямым выходом из строя датчика.Чтобы узнать реальную картину, нужно выполнить ряд конкретных действий. Для начала нужно посмотреть состояние предохранителя. Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходим к датчику заднего хода.


    Для проведения диагностики реверсивной сигнализации необходим обязательный перечень инструментов и приборов. Среди них самые важные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, плоскогубцы, нож, изоляция, молоток и долото.

    Проверить работоспособность датчика заднего хода можно самостоятельно по многочисленным фото в Интернете. Следуя инструкции, даже новичок освоит несложные действия. Первым делом отсоедините провода, а затем снимите их. Подключите тестер и установите в нем функцию измерения сопротивления или звонка.

    Затем нужно включить задний ход и зажигание, наблюдая при этом за индикаторами сопротивления на тестере. Индикатор в «0» Ом говорит о том, что с устройством все в порядке.При других значениях дисплей обязательно потребует срочной замены устройства. Те же действия необходимо будет проделать и с включенными фонарями заднего хода, если передача заднего хода не включена.

    Замена датчика реверса на "десятку"

    Замена датчика заднего хода проводится в несколько этапов. Для этого, если на двигателе автомобиля ВАЗ 2110 есть защита, снимите ее. Заодно возьмите емкость для масла и подставьте ее в место откручивания датчика во избежание протечки.Затем нужно лечь под машину, чтобы отсоединить прикрепленные к детали провода.


    Отвинтите существующий датчик, замените емкость с маслом и прикрепите новое автоматическое устройство. В стандартном комплекте к нему крепится специальное уплотнительное кольцо, которое не рекомендуется использовать более одного раза, так как при затяжке детали она претерпевает сильную деформацию.

    Затем нужно долить техническое масло в коробку передач и подключить проводку к клеммам. Масляные полосы на крышке коробки передач и проводах преобразователя следует удалить ветошью.При этом необходимо помнить, что по правилам техники безопасности и для предотвращения возгорания все промасленные ткани необходимо собрать и убрать с места ремонта авто. Вероятность самовозгорания слишком высока.

    Чтобы окончательно проверить работоспособность сигнализации, нужно запустить электродвигатель и перейти в реверсивный режим. Последний шаг позволит вам проверить лампочки при движении задним ходом.

    Если после замены датчика света заднего хода неисправность все же не устранена, следует еще раз поискать причины.Полный список возможных проблем включает следующие факторы:

    • лампочек перегорели. Ситуация осложняется более длительным поиском нарушений. Поверка проводится извлечением из огней с последующей проверкой мультиметром;
    • повреждена проводка. Решение проблемы усложняет долгие поиски поломки. Диагностика проводится тем же прибором для измерения непрерывности или сопротивления;
    • плохие контакты на сенсорных элементах;
    • нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
    • вышел из строя (перегорел) предохранитель;
    • сам датчик сломан.О наличии поломки свидетельствуют неосвещенные фонари при включении задней передачи, а также их постоянное горение.

    Итак, причиной поломки может быть один из перечисленных дефектов или сочетание нескольких из них. Только последовательные действия по устранению каждой причины приведут к долгожданному желаемому результату. Для устранения неполадок иногда необходимо выполнить все эти действия, но рекомендуется начать с датчика реверса, так как цена этого элемента относительно невысока.

    Датчик заднего хода ВАЗ 2110 - это механизм включения фонарей заднего хода, который предупреждает белым сигналом о намерении (или уже имевшем место) движения водителя и автомобиля двигаться назад.

    Где датчик заднего хода ВАЗ 2110?

    Этот датчик расположен слева внизу коробки передач. Вы не ошибетесь в его поиске, ведь это единственный элемент в коробке передач с подключенными проводами.


    Устройство и принцип работы.

    Принцип работы датчика довольно прост: при включении задней передачи на лампу подается напряжение, которое заставляет ее загораться. Это происходит благодаря особому шарику переключателя, который при включении задней передачи покидает шток и замыкает контакты. В момент выключения переключателя «назад» контакты размыкаются под действием возвратной пружины, и все возвращается в исходное положение.

    Часто приходится слышать (или даже видеть на дороге), что сигнал не работает, свет не включается при движении задним ходом.Такая неисправность по большому счету никак не повлияет на курс автомобиля по проезжей части, однако вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, чтобы узнать единственно верный, который следует по смотровой яме или эстакаде. Наиболее распространенными из них по праву считаются следующие.

    Неисправности датчика заднего хода «десятки» и их диагностика.

    1. Перегорела лампочка.

    Решение: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить внешнее освещение, открыть багажник и отсоединить жгут проводов. Затем следует снять панель, отжав боковые выступы, открутить лампу, нажав на нее. Затем поставьте новую лампочку и верните все на прежние места.

    2. Контакты окислились, вышли из строя предохранители, на плате нет «массы».

    Решение: очистить контакты, при необходимости заменить оборванные провода и перегоревшие предохранители.Для этого достаточно снять фару.

    3. Обрыв провода.

    Решение: проверка целостности проводов и их замена при необходимости.

    4. Сломан датчик заднего вида.

    Решение: диагностика и замена датчика при необходимости.

    Как проверить датчик заднего хода ВАЗ 2110?

    Для диагностики этой проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, плоскогубцы, ключи на «22» и «24», головка на «22». " выросла.Теперь о самой проверке:

    • Отсоедините и снимите провода, подключите тестер, выставив на нем функцию «звонок» или сопротивление.
    • Включите задний ход, затем зажигание, не забывайте следить за индикаторами сопротивления на тестере. Если прибор показывает «0», значит все нормально. Остальные значения говорят о необходимости замены устройства. Сделайте то же самое с включенными фарами заднего хода, если передача заднего хода не включена.

    Если вы определили необходимость замены датчика заднего хода, следуйте приведенным ниже инструкциям.

    Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

    1. Снимите защиту на «двигателе», если она есть, поставив какую-то емкость под место отвинчивания датчика, чтобы избежать «утечки» масла в никуда.
    2. Отстегиваем провода, прикрепленные к детали. Для этого лягте под машину.


    1. Выкрутить неисправный датчик ключом на «21».

    Здравствуйте друзья, мы рады видеть вас на сайте авторемонта своими руками.Датчик заднего хода ВАЗ 2110 срабатывает при включении заднего хода и подает напряжение на лампочку (фонарь), сигнализирующую о движении назад.

    Как работает датчик? После перемещения ручки в соответствующее положение включается обратная скорость. В то же время вилка питания прижимает датчик и замыкает один из его проводов на массу. Итог - горит лампа заднего хода.

    Признаки и неисправности датчика заднего хода

    Вы включаете передачу заднего хода, но задние фонари не работают.Возможны три варианта - лампа заднего хода отслужила свой срок, перегорел предохранитель питания или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

    Сделайте несколько простых шагов:

    1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток - 7,5 А). Сам монтажный блок находится под панелью приборов.

    2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, то можно сразу переходить к проверке датчика.

    Расположение и тонкости датчика проверки

    Многие начинающие автомобилисты не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и спуститься под нее.

    Датчик будет установлен на левой стороне коробки передач (если смотреть на задние колеса автомобиля).

    Его очень сложно спутать с каким-либо другим узлом, ведь для этого передающего элемента подходят только провода.Теперь приступим непосредственно к проверке.

    Последовательность действий следующая:

    • Отбросьте клемму от датчика;
    • подключить мультиметр к разъемам и поставить переключатель на измерение сопротивления;
    • переведите ручку переключения передач в положение задней передачи;
    • включить зажигание;
    • см. Показания мультиметра.

    Если на табло сопротивление 0 Ом и пищалка звенит, то все в норме.В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

    Нюансы замены датчика заднего хода ВАЗ 2110

    А теперь подумайте, как заменить датчик заднего хода. Здесь все просто:

    Внимание! Перед тем, как прикрутить датчик, очистите его от грязи и пыли, чтобы при откручивании ничего не попало в трансмиссионное масло.

    1. Машина уже установлена ​​в яме (эстакаде). Итак, мы уезжаем.
    2. Снять кожух картера.
    3. Найдите небольшую емкость (она вам понадобится для масла). Как правило, при откручивании датчика наливается небольшое количество смазочной жидкости.
    4. Отбросить провода от сборки.
    5. Откручиваем датчик, ждем, пока стечет масло.
    6. Установить новое устройство.
    7. Долейте масло до необходимого уровня.
    8. Вставьте провода на место.
    9. Проверить работу устройства.

    Вот и все.За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

    Facebook

    Твиттер

    В контакте с

    Одноклассники

    Google+

    тюнинг салон, двигатель, приборная панель, внешний тюнинг

    Допустим, у вас старый ВАЗ-2110. Тюнинг поможет сделать его красивее, улучшить его функции, если вы не собираетесь продавать «старого друга».Это своеобразная доработка автомобиля за счет увеличения характеристик различных узлов и агрегатов. Это делается путем установки новых деталей с улучшенными свойствами. Прокачать машину можно во всех системах, что позволяет полностью усовершенствовать ВАЗ-2110. Тюнинг проводится в разных частях автомобиля: можно улучшить кузов, салон, ходовую часть, двигатель. Также можно установить аксессуары.

    Внешний тюнинг

    Внешняя часть - первая, которая запускает поток ВАЗ-2110.Тюнинг внешнего дизайна включает несколько элементов, о которых пойдет речь подробнее:

    1. Бамперы. Эти декоративные защитные элементы претерпевают различные модификации. Конечно, есть две версии этих деталей. Во-первых, штампованный. Есть несколько видов тюнинговых бамперов от разных производителей, таких как АвтоВАЗ и Богдан. Они довольно стандартные и не нацелены на улучшение аэродинамических характеристик. Во-вторых, еще один индивидуальный заказ. В этом случае тюнинг-ателье производит расчет аэродинамических характеристик.А за счет бампера улучшается обтекаемость автомобиля, снижается сопротивление потоку встречного воздуха.
    2. Накладки на пороги, как и бамперы, выполняют аэродинамические функции, что позволяет улучшить проходимость воздушного потока.
    3. Крыло. Его основная функция - уменьшить клиренс машины, что позволяет запускать воздух сверху машины, а не под ней.
    4. Воздухозаборник капота служит дополнительной охлаждающей жидкостью двигателя. Нагревается на высоких оборотах и ​​скоростях.

    Итак, весь комплект превосходит все, что называется обвесом. Заказать его можно в тюнинг-ателье. Они сделают все по желанию клиента. Если их услуги вам не подходят, вы можете купить уже готовую стандартную версию.

    Также внешней доработке может подлежать ВАЗ-2110. Тюнинг в этом случае включает индивидуальную покраску и аэрографию. Обычно эту операцию заказывают в тюнинговых ателье, но некоторые автомобилисты решают сделать ее сами. В большинстве случаев безуспешно.

    Тюнинг салона

    Внутренний тюнинг ВАЗ 2110 - это доработка салона. В нем особое место занимает перетяжка потолка, стоек и сидений. Для любителей вождения рекомендуется установка комплектов Sparco или Tiro. В их состав входят не только сиденья, но и специальные ремни безопасности, а также набор складных дуг салонного усилителя.

    Владельцы, у которых есть ВАЗ-2110, тюнинг делают в основном под себя, то есть профессионального участия в гонках не принимают.А так нет смысла устанавливать комплекты в салоне стоимостью от 1000 долларов. Проще сделать стандартную перетяжку сидений кожей или алькантарой. Такая модификация обойдется примерно в 30 000 рублей в зависимости от ателье и региона.

    «Сердце» автомобиля

    Некоторые автолюбители решаются заняться тюнингом двигателя. ВАЗ-2110 станет отличным вариантом для таких экспериментов. Кстати, это сделано для увеличения мощности машины. Основная доработка профессионалов - это установка дроссельной заслонки, комплекта зажигания, установка новой системы воздушного фильтра и замена охлаждающих элементов.Для улучшения системы охлаждения оптимально заменить радиатор, форсунки, термостат и водяную помпу. Тюнинг-комплект от компании «Феникс», например, обойдется владельцу в 22 тысячи рублей. Новый дроссель будет стоить 5 500 рублей. Комплект зажигания подбирается индивидуально и зависит от пожелания автомобилиста.

    Альтернативная оптика

    При наличии автомобиля ВАЗ-2110 тюнинг фар осуществляется путем замены штатных лампочек на альтернативные.Это не только улучшит внешний вид автомобиля, но и повысит освещенность дороги. Таким образом, фары устанавливаются капельного, рассеянного или лучевого типа. Вся альтернативная оптика выглядит оригинально. Он станет отличным дополнением внешнего обвеса, который есть у ВАЗ-2110. Тюнинг задних фонарей также сопровождается заменой этих элементов.

    Оптимальным выбором станут светодиодные фонари, которые прекрасно видны в любое время года и дня. Дневные ходовые огни - это дополнение к оптике автомобиля.Очень улучшает тюнинг автомобиля ВАЗ-2110. На фотографиях, представленных в статье, показан наглядный пример установки альтернативных и дополнительных световых элементов.

    Самосовершенствование

    Любой автомобилист хочет доработать автомобиль своими руками. Кто, оказывается, показывает идеальные наглядные примеры. Они вдохновляют других. Что действительно можно улучшить в вашем гараже, если для ремонта есть стандартный набор инструментов и агрегатов? Вы можете:

    • Сделать шкафы из стеклопластика.
    • Установить новую подвеску и элементы подвески.
    • Заменить выхлопную систему.
    • Доработать двигатель.
    • Установить диски и резину.
    • Доставим акустику и все аксессуары к ней.
    • Заменить зеркала заднего вида.
    Это, конечно, неполный список, так как у каждого из автомобилистов разный набор инструментов, возможностей и способностей. Но если вы уверены, что сами не сможете, то и пробовать не стоит. В таком случае лучше доверить дело профессионалам.

    Колеса и шины

    Одним из обязательных атрибутов доработки автомобиля является установка дисков и шин.Их много разновидностей. Широкий ассортимент продукции позволит выбрать оптимальный вариант для ВАЗ-2110. Тюнинг, фото которого представлены в статье, позволяет понять, что автомобилисты в основном выбирают для этого автомобиля хромированные диски и низкопрофильную резину.

    Подбор осуществляется согласно ТУ на крепление. Это зависит от количества болтов, расстояния между ними, возможных зазоров. Таким образом, оптимальные габариты - 195/65 R15 и 205/60 R14.

    Тюнинг панели приборов

    Некоторые автовладельцы мечтают сделать тюнингпанель. ВАЗ-2110 можно украсить просто бесподобно. Ведь подобный тюнинг - это модификация интерьера. Многие автолюбители просто перетягивают панель в кожу. Но есть и такие, которые устанавливают элемент от других автомобилей. Итак, панель ВАЗ с Audi A4 идеальна. 1996. Попробуйте!

    Тюнинг приборов (ВАЗ-2110) стандарт - замена самого пульта или установка новых спортивных циферблатов.Первый вариант позволит совершенно иначе увидеть панель управления, потому что она полностью переделана. Еще один способ тюнинга панели приборов - установка световой полосы в очертаниях. Это сейчас довольно популярное обновление на иномарки. Эта система подключается к бортовой сети через выключатель и предохранитель. Эффект потрясающий, особенно в темноте. При этом расход батареи минимален, так как световая полоса сделана из светодиодов с низким энергопотреблением.

    Акустика

    Последний вариант - установка акустики.В машине можно разместить до 8 колонн. Они расположены в следующих местах: четыре в дверях, два в задней полке и два последних в панели приборов. Как и во многих других автомобилях, в багажнике установлен усилитель или сабвуфер. Также в некоторых случаях можно установить CD-ресивер. Вместо обычного рекордера поставьте проигрыватель CD-DVD с выдвижным экраном. Один из самых распространенных таких акустических плееров - Texet, который легко подключается. К тому же в этом случае соотношение цены и качества соответствует действительности.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
