Люфт в рулевом управлении: причины, измерение, регулировка

Диагностика и ремонт22 мая 2019

Содержание

  • 1 Понятие люфта в рулевом механизме
  • 2 Причины появления люфта
    • 2.1 Ослабление затяжки гайки
    • 2.2 Износ наконечников тяг
  • 3 Как диагностировать неисправность?
  • 4 Устранение люфта в рулевом управлении
  • 5 Заключение

Термин «люфт» в механике означает наличие свободного хода у составной части механического устройства. Представляет собой показатель, говорящий о величине смещения или движения управляемого узла, не приводящее к изменениям в механизме. Неисправность в виде люфта в рулевом управлении может привести к серьезным поломкам.

Понятие люфта в рулевом механизме

В отношении рулевого управления автомобиля, люфт – это амплитуда поворота рулевого колеса, при котором авто продолжает движение в прежнем направлении.

Специальный шток, один из элементов рулевого управления, неплотно прилегает к другим деталям, образуя зазор. За счет этого элементы механизма не изнашиваются во время трения. Правилами дорожного движения максимальная величина промежутка установлена не более 10 градусов. Превышение этого значения делает эксплуатацию авто невозможным и требует немедленного устранения.

Причины появления люфта

Спустя длительное время эксплуатации, приходят в негодность рабочие поверхности ролика, подшипника, втулки, шайбы, вала сошки и его Т – образного паза, головки регулировочного винта. Таким образом, зазоры в рулевом устройстве увеличиваются, во время движения автомобиля появляются посторонние стуки и вибрация, колеса становятся неустойчивыми и шатаются. Изначально зазор появляется в месте сцепления ролика и червяка, впоследствии, одновременно с валом руля происходит осевое смещение червяка.

При передвижении на высокой скорости машина становится неуправляемой, что может привести к серьезным последствиям, вплоть до аварии.

Основной причиной появления люфта – это отвратительное состояние дорог. Подвеска автомобиля берет на себя основную часть нагрузки, которая направлена на колеса, но все же часть из нее приходится на детали рулевого управления. Усугубляет ситуацию использование низкокачественной резины, что значительно сокращает срок эксплуатации рулевой тяги и подвески.

Ослабление затяжки гайки

«Невинной» причиной возникновения неисправности является ослабление гайки крепления рулевого колеса. Регулировка выполняется методом подтягивания винта в торцевой крышке рулевого механизма. Сначала снимается декоративный элемент обшивки крепления, затем гайка протягивается торцовым ключом необходимого диаметра.

Если в обшивке автомобиля (это относится к современным авто) вмонтирован узел подушки безопасности, его предварительно демонтируют, чтобы обеспечить доступ к гайке. Работа проводится при отключенных аккумуляторных клеммах в целях соблюдения техники безопасности.

Важно! Если не выполнить своевременную затяжку гайки крепления, это приведет к износу шлицов в месте крепления руля, повлечет за собой проворачивание руля, потерю управления транспортным средством.

Износ наконечников тяг

Более опасной причиной люфта в рулевом управлении является износ наконечников тяг. В связи с тем, что эти элементы работают в непростых условиях, подвергаясь постоянному воздействию грязи и воды, они приходят в негодность быстрее. В результате увеличиваются осевые и радиальные зазоры в шаровом соединении наконечника, он разваливается и управление автомобилем становится невозможным. Чтобы избежать последствий такой неисправности, следует немедленно обратиться в сервис для замены деталей.

Также, выделяют несколько причин образования свободного хода, кроющихся в конструкции системы рулевого управления.

  • развалившийся подшипник ступицы;
  • послабление или ненадлежащее протягивание гайки крепления рулевого колеса, регулировочных тяг;
  • износ шаровой опоры;
  • амортизация или поломка шарниров, шлицов, соединений карданного вала;
  • завышенный зазор между зубчатой планкой и шестерней, или их износ;
  • непригодное гидравлическое масло.

Как диагностировать неисправность?

Люфт руля особенно ярко выражается при передвижении по прямой дороге на высокой скорости. Признаком поломки является стук при резком повороте руля. Нарастающий стук во время движения по неровной местности указывает на поломку рулевых наконечников и тяг. Отдающий в руль – о неисправности рулевой планки.

Если руль «бьет» при движении, это говорит о выходе из строя шаровой или рулевых наконечников. Причиной также может быть износ втулки, подшипника, крестовины.

Шум неизвестного происхождения во время поворота руля указывает на необходимость проверки уровня жидкости.

Изменение заданного направления движения авто при прямом положении руля, ощущение, что авто «уводит» в сторону, говорит о несбалансированном развале – схождении колес.

Руль проворачивается отрывисто в случае заклинивания рулевой планки. Если он поворачивается с усилием, требуется проверить работу усилителя.

Чтобы выяснить, есть ли проблемы с рулевым управлением, следует провести небольшую проверку:

  1. Завести двигатель и оставить работать на холостом ходу.
  2. Одновременно проверить работу гидравлического усилителя.
  3. Передние колеса выставить параллельно продольной оси авто.
  4. Поворачивая руль в одну и в другую сторону, фиксировать момент, когда передние колеса начинают движение. Люфтом (свободным ходом) будет промежуток, который руль проходит до движения колес.

Для более точного определения зазора используют специальный прибор люфтомер.

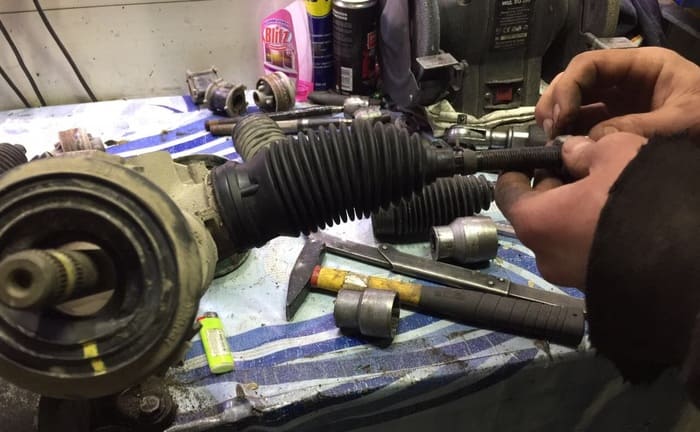

Устранение люфта в рулевом управлении

Для регулировки рулевого управления понадобится обычный набор простых инструментов, позволяющих выполнить настройку креплений. Все работы по устранению неполадок проводятся в гараже со смотровой ямой, эстакадой, или с наличием подъемника.

Если люфтомер или ручная диагностика показали неудовлетворительные результаты, переходят к следующим действиям (потребуется помощь напарника):

  1. Определить источник стука и проверить работу подвесок.
  2. Попытаться подтянуть рулевую планку.
  3. Взявшись за руль, поворачивать его из стороны в сторону в пределах свободного хода, одновременно наблюдая работу карданного вала около рейки, шаровых наконечников тяги. А также отслеживать уплотненность сопряжения штанг, которые должны точно входить одна в другую.
  4. Если рулевая планка не повреждена, поворачивая регулировочный винт, устранить люфт в рейке.
  5. Свободный ход в карданном вале возникает чаще всего по причине отсутствия смазки. Устранить его можно, только заменив деталь.
  6. Люфт в месте сопряжения штанг устраняется точечной сваркой, которая сдерживает детали во время работы.
  7. Отремонтировать или заменить шаровые наконечники, если есть необходимость.
  8. Особое внимание уделить исправности наконечников и целостности резиновых пыльников.
  9. Проверить, устранен ли люфт рулевого колеса.

Если все действия не привели к желаемому результату, остается только полностью разобрать рулевой механизм, чтобы определить, какие детали вышли со строя и заменить их.

Безопасность водителя и пассажиров напрямую зависит от исправной работы рулевого механизма. Исправление поломок и регулировку механизмов лучше возложить на профессионалов.

Заключение

Таким образом, появление люфта рулевого колеса может привести к плачевным последствиям. Для предупреждения его появления необходима своевременная диагностика узлов и механизмов рулевого управления, а также своевременное устранение проблемы.

Люфт рулевого колеса

Какой допустимый люфт рулевого колеса грузовых и легковых автомобилей?  Как выполнить измерение люфта рулевого колеса?

Что такое люфт?

Люфт — распространённый термин не только в автомобильной механике, но и механике в целом. Он означает промежуток, зазор, свободный ход рулевого колеса (возникает при изменении направления).

Люфт в рулевом управлении легкового автомобиля чаще всего начинается с того, что автомобиль начинает уводить в сторону, руль вибрирует, в передней части при езде, особенно по бездорожью (а при ухудшении ситуации даже и просто слегка на неровной дороге).

Кроме того неприятные “симптомы люфта” – потеря плавности хода, посторонние шумы при повороте руля.

Причины возникновения люфта

Популярные причины появления зазора:

  • Огромная нагрузка на подвеску. Чаще всего – из-за езды по дорогам плохого качества, использование шин, сделанных из резины низкого качества. Львиную часть нагрузки элементарно на себя вынуждена брать система рулевого управления.
  • Из-за изношенности «летят» наконечники тяги. Срок эксплуатации наконечников тяги может очень сильно разниться. Одно дело, если транспорт ездит сугубо по городским асфальтированным дорогам, и иное — по проселочным дорогам с грязью и бездорожью. Грязь способствует очень быстрому выходу из строя наконечников.
  • Ослабление гаек. Проблема теоретически быстро решаема, но то, что  такая проблема есть на практике многие визуально даже не догадываются. Дело в том, что гайка “спрятана” за подушками безопасности.
  • Использование некачественного гидравлического масла.
  • Износ шлицов, шарниров.
  • Поломка подшипников ступицы, шаровой опоры.

Допустимые люфты рулевого колеса

Если в документации автомобиля не указаны другие значения максимального люфта рулевого колеса, то цифра (в градусах) не должна превышать:

  • Более 10 для легковых авто.
  • Более 25 градусов – для грузовых авто.
  • Более 20 градусов – для автобусов.

Такие нормы люфта рулевого колеса прописаны в Техническом регламенте Таможенного союза «О безопасности колёсных транспортных средств» (ТР ТС 018/2011). Данный документ учитывается при техническом осмотре в России, Казахстане, Беларуси.

Измерение люфта рулевого колеса, согласно документу, — это измерение суммарного люфта в рулевом управлении. Под ним при этом нужно понимать угол поворота рулевого колеса образованный между:

  • Положением, которое соответствует началу поворота управляемых колесной базы в одну сторону.
  • Положением, которое соответствует началу поворота колёс в противоположную сторону от позиции, соответствующей прямолинейному движению автомобиля или автобуса.

Как проверить люфт руля?

Проверяйте люфт рулевого колеса на автомобиле, установленном на ровном нескользком покрытии. Это может быть, например, асфальтированная бетонная площадка.

Подготовьте колёсную базу. Оптимальное направление при установке – в направлении продольной оси кузова.

Если на колёсах есть грязь, устраните её. Иначе можно получить искажённые данные.
Перед тем, как проводить непосредственно измерения, рулевое колесо важно несколько раз повернуть влево-право. Это важно для понимания того, в какой именно момент колёса меняют своё направление.

Каким инструментом проверяется люфт?

Для проверки угла используйте люфтометр.

Самый простой измерительный прибор — механический, компонентами которого являются раздвижные кронштейны, передвижная каретка, динамометр, угломерная шкала. Люфтометр приставляется упорами к ободу руля. Динамометр устанавливается на нижнем кронштейне.

Но более удобное в использовании и выигрывающего по точности – электронное измерительное оборудование. Вместо динамометра, который фиксирует начало поворота колеса, на нём стоит датчик. С помощью него можно зафиксировать непосредственно момент начала поворота колеса.

Как устранить люфт?

Если норма зазора отличается от нормы, нужна дотошная диагностика:

  • Важно определить источник стука. Очень часто водители думают, что причина – в свободном ходу, а на самом деле причина связана с неисправностью иного узла транспортного средства.
  • Проверьте работу подвески. Нередко ей приходится ремонтировать или вовсе заменять.
  • Проверьте, всё ли в порядке с  рулевой планкой.  Иногда для решения проблемы достаточно просто её подтянуть, повернув регулировочный винт.
  • Обязательно проверьте шаровые наконечники, резиновые пыльники. Их замена также бывает необходима достаточно часто при рассматриваемой проблеме.
  • Если есть проблемы с монтажом руля, важно понять причину. Чаще всего корень проблемы – изношенное зубчатое крепление. Его замена быстро «угомонит» свободный ход.

Если вышеназванные действия не помогают решить вашу проблему, задумайтесь: а не ремонтировали ли вы недавно ходовую. Плохо затянутая гайка подшипника может быть непосредственным «подстрекателем» проблем с системой рулевого управления.

Если проблема в некачественном масле, о чём говорилось при рассмотрении причин, то верный метод борьбы с «разыгранным» свободным ходом – это элементарная замена масла.


Как «прокачаться» в знаниях, которые касаются системы рулевого управления?

Отличная «прокачка» знаний, которые касаются – это работа с обучающими и тестовыми модулями на базе платформы ELECTUDE, объединёнными в электронный продукт «Система рулевого управления автомобиля».

Модули помогают узнать максимум полезной информации, начиная от принципов работы и функционирования системы, продолжая нюансами, которые касаются прямого и непрямого рулевого управления транспортными средствами.



что это такое, каким инструментом проверяется люфт рулевого колеса или колонки, допустимая норма свободного хода

Автомобиль — это не только средство передвижения, но и механизм, который может подвергать опасности человеческую жизнь. Частое использование изнашивает детали авто и вызывает их неисправность. Из этой статьи вы узнаете о люфте руля и как его убрать, причинах возникновения и о том, как его замерить. Также станет понятно, какое значение люфта может допускаться.

  • Что такое люфт рулевого управления
  • Допустимый люфт рулевого колеса
  • Каким инструментом проверяется
    • Как проверить
  • Возможные причины люфта и их диагностика
    • При выключенном двигателе
    • При движении
    • При торможении
  • Как устранить люфт
    • В рулевой колонке
      • Видео: Устранение люфта руля
    • Рулевого колеса

Что такое люфт рулевого управления

Люфт в переводе с немецкого означает «воздух». Это выражение используется для обозначения свободного хода. На практике в деталях и элементах образуется щель между сопряжёнными частями рулевой системы, которая со временем может увеличиваться. Определить люфт можно градусом поворота в определённых элементах управления. В идеально исправном состоянии степень действия не должна сопровождаться изменениями.

Допустимый люфт рулевого колеса

Опытный водитель знает, что уровень воздействия на механизм рулевого управления напрямую зависит от амплитуды люфта. Чем выше его градус, тем больше усилий необходимо приложить.

В сумме люфт не должен переходить отметку в 10° у легковых машин, у автобусов — 20°, у грузовых автомобилей — 25°.

Каким инструментом проверяется

Люфтомер — инструмент, который определяет величину люфта. Существует электронный и механический. Выбирать, каким лучше пользоваться, только вам, ведь всё зависит от удобства в использовании, хотя предназначение у них одно. Работа прибора заключается в измерении максимального суммарного люфта датчиком угла с отсечкой начала и конца отсчёта по его сигналам о начале поворота рулевого колеса.

Как проверить

Когда управление автомобилем даёт явные признаки неполадок, то причину стоит искать в свободном движении руля, оно может превышать допустимые нормы. Машина перестаёт работать с вами в тандеме, либо реагирует, но поздно. Важно отметить, что если регулируя рулевой механизм, устранить увеличившийся ход не удаётся, то авто нельзя использовать.

Возможно, истёк срок эксплуатации крепления механизма руля, маятникового рычага или же рулевых тяг. Предельной нормой люфта для руля, наружный диаметр которого равен 400 мм, будет 17 мм — превышение этого значения считается отклонением.

Возможные причины люфта и их диагностика

Выделяют следующие причины появления люфта:

  1. Из-за ослабевания гайки крепление руля стало более свободным.
  2. Ослабились регулировочные тяги, которые предназначены для регулировки схождения колёс автомобиля.
  3. Механизм, который соединяет рулевую систему и присоединяется к кузову, ослабляется, либо происходит просадка прокладок между конструкцией и кузовом.
  4. Наружные наконечники тяг сильно износились, увеличивая амортизацию средства передвижения.

Практически каждый автолюбитель может самостоятельно выяснить причины возникновения люфта, придерживаясь определённого алгоритма. Для этого достаточно обладать некоторыми знаниями или обратиться в специализированный автосервис

При выключенном двигателе

С целью определения неисправности при выключенном двигателе, необходимо провести диагностику:

  1. Автомобиль следует разместить на ровной местности, чтобы колёса были направлены прямо.
  2. Поворачивая рулевое колесо постепенно в разные стороны, следует проверять все узлы данной системы. Для этого рекомендуется пригласить помощника. Вы почувствуете вибрацию в неисправных узлах во время движений рулём.

Важно! Если колёса установлены прямо, а спицы руля расположены не горизонтально, это является признаком нарушения регулировки колёс. Также это может говорить о наличии дефектов в рулевом управлении или подвеске.

При движении

Во время движения необходимо прислушаться к работе деталей рулевого управления и оценить наличие посторонних вибраций. Наличие характерного звука свидетельствует о том, что узел неисправен. При этом стук усиливается во время езды по неровной дороге или во время преодоления препятствий, например, переезде через рельсы ж/д.

При торможении

Во время торможения авто не должно происходить никаких лишних движений. Если будет слышен посторонний звук, возможны неисправности с тормозными колодками. Также машина может не своевременно среагировать на нажатую педаль тормоза или тормозить рывками — всё дело в тормозных дисках.

Как устранить люфт

Отрегулировать управление не сложно, для этого не требуется большая разновидность инструментов. Потребуется лишь простой набор принадлежностей, которые помогут выполнить настройку элементов крепления.

В рулевой колонке

Когда люфтомер показывает в колонке нежелательный результат, рекомендуется попробовать отрегулировать винты на карданных шарнирах. Всё это расположено на рулевом валу. Найдите винт регулировки и установите предельное значение. После выполните повторную проверку, и если свободный ход всё ещё высокий, то проблема не в этом.

Высокие параметры люфтомера свидетельствуют о том, что необходимо отрегулировать шарниры тяг. Эта процедура не из лёгких, так как потребуется домкрат, смотровая яма или эстакада. Если окажется, что шарниры расхлёстаны, следует подтянуть их крепления. Также проверьте натяжение рулевых тяг.

Видео: Устранение люфта руля

Рулевого колеса

Ниже рассмотрен алгоритм действий, предназначенных для повышения безопасности вождения.

Важно! Запрещается сильно затягивать регулировочный болт. При повышенном трении самостабилизация передних колёс во время движения практически отсутствует и автомобиль постоянно отклоняется от траектории движения.

Инструкция, как устранять неисправность:

  1. Колёса необходимо установить в положении прямо и проверить уровень масла в редукторе.
  2. Снять винт регулировки рулевого колеса от защитного колпачка.
  3. Ослабить гайку, пока не получится поднять стопорную шайбу.
  4. Быстро повернуть руль влево и вправо под углом около 10°, одновременно регулируя винт шлицевой отвёрткой, пока люфт не примет допустимые параметры. При этом важно сильно не перетянуть его.
  5. После этого следует затянуть гайку, придерживая винт от прокручивания.

Теперь вы знаете об основных причинах, которые могут привести к возникновению люфта. Достаточно важно приложить усилие и оперативно исправить неполадку, т. к. она напрямую влияет на безопасность во время движения. Чтобы разрешить эту проблему, следует провести диагностику и обратиться за помощью в специализированное СТО.

в рулевой колонке, в редукторе

Вопросы разобранные в статье

Что такое люфт рулевого управления

Рулевая колонка – первый узел, в котором может появляться увеличенный свободный ход. Основная ее часть это шток, фиксирующийся на валу с шарнирами.

Соединение этих элементов обеспечивается зубчатой передачей. Еще с завода в ней присутствует незначительный зазор. Он необходим для того, чтобы края зубцов преждевременно не изнашивались из-за силы трения.

Водитель может заметить это явление, поворачивая руль влево и вправо, так чтобы при этом направление колес не менялось. Во время эксплуатации машины свободный ход на соединениях увеличивается. Чаще всего это происходит из-за естественного износа деталей.

Понятие люфта в рулевом механизме

В отношении рулевого управления автомобиля, люфт – это амплитуда поворота рулевого колеса, при котором авто продолжает движение в прежнем направлении.


Специальный шток, один из элементов рулевого управления, неплотно прилегает к другим деталям, образуя зазор. За счет этого элементы механизма не изнашиваются во время трения. Правилами дорожного движения максимальная величина промежутка установлена не более 10 градусов. Превышение этого значения делает эксплуатацию авто невозможным и требует немедленного устранения.

Что подразумевается под суммарным люфтом рулевого колеса?

Еще один термин, требующий рассмотрения — «суммарный люфт». Под ним подразумевается общий угол, отсчет которого начинается при крайнем положении рулевого колеса с одной стороны, когда начинается поворот, до противоположного положения, когда машина начинает движение в другом направлении.

Чтобы разобраться в принципах работы суммарного люфта, важно понимать конструкцию и особенности работы системы управления. Если исходить из технической составляющей, принцип действия люфта имеет следующий вид.

В передаче рулевых тяг присутствует шток, который фиксируется с небольшим зазором в один-два миллиметра.

Это расстояние необходимо для защиты узлов зацепления рулевой системы от износа по причине чрезмерного трения.

Наличие зазора — технологическое решение, позволяющее держать зацеп в необходимом положении и не касаться к поверхности зубцов.

Для водителя этот параметр представляет собой свободный ход рулевого колеса, позволяющий получить более точное управление автомобилем и чувствовать, в какой момент изменяется направление движения транспортного средства.

По сути, это полное расстояние, которое проходит руль, прежде чем машина поедет в левую или правую сторону.

Многие ошибочно считают это явление негативным и пытаются от него избавиться. Не стоит этого делать, ведь люфт в рулевом управлении — норма для каждого автомобиля. Другое дело, что он должен иметь строго определенную величину.

Здесь прослеживается интересная закономерность — чем большие габариты имеет авто, тем более высоким является показатель люфта.

В процессе измерения суммарного люфта обязательно соблюдение ряда условий:

  • Передние колеса располагаются в нейтральной позиции и стоят на твердой (асфальтной или бетонной) поверхности.
  • Покрышки управляемых колес сухие и чистые.
  • Двигатель автомобиля заведен. Это актуально, если тестируется работа усилителя рулевого привода.
  • Натяжение приводного ремня насоса усилителя руля, а также уровень рабочей жидкости должны соответствовать требованиям, которые утверждены заводом-изготовителем.

Проверка суммарного люфта производится посредством измерения угла поворота управляющего колеса между фиксированными позициями изменения движения в левую и правую сторону.

Для получения точных параметров измерение производится от двух и более раз.

Что такое начало поворота рулевого колеса?

Помимо рассмотренного выше, существует еще один термин, о котором нужно знать — начало поворота управляемого колеса.

Под этим параметром скрывается угол поворота колеса на 0,06 градуса с погрешностью 0,01 градус в одну и другую сторону.

Измерение параметра производится при отталкивании от позиции прямолинейного движения.

Описание рулевого люфта автомобиля

Первый механизм в авто, где стоит ожидать появления нештатного свободного хода, – это рулевая колонка. Конструктивно она представляет собой шток, зафиксированный на валу, содержащем шарниры.

Все эти составляющие соединяются посредством зубчатой передачи. Даже только что выпущенная с завода, она имеет некоторый зазор. Это конструктивно предусмотренное решение нужно для того, чтобы предотвратить слишком сильный износ краев зубцов в результате трения.

Чтобы убедиться в наличии люфта, нужно вращать руль в разные стороны таким образом, чтобы не менять направление колес. Эксплуатация авто неизбежно вызывает увеличение свободного хода в подвижных соединениях. Причина тому банально проста – естественная амортизация деталей.

Так как по естественным причинам зубчатые и шарнирные передачи изнашиваются постепенно, то заметить увеличение рулевого люфта автомобиля достаточно проблематично. Для контроля над процессом нужно время от времени проводить проверку свободного хода. В случае легковой машины считается допустимым люфт руля в пределах трех сантиметров.

Встречаются ситуации, когда отклик на поворот руля становится более вялым прямо во время езды. Тогда нужно как можно быстрее прекратить движение и выяснить причину такого поведения авто.

Стуки, скрип и вибрация, а также произвольное изменение заданной траектории движения – это также признаки поломки рулевого управления. Все они опасны, потому что водитель с неисправным рулевым механизмом может не справиться с управлением и спровоцировать аварию.

Сложности при устранении рулевого люфта

Какие трудности могут ожидать водителя, если он решил самостоятельно выполнить подтяжку рулевого механизма?

Первая сложность – угол поворота. Усилие затяжки рейки напрямую влияет на возможность поворота передних колес, то есть снижает маневренность транспортного средства. Насколько туго будет вращаться руль, тоже определяется степенью затяжки рулевой рейки. Особенно ярко это наблюдается на машинах без гидроусилителя (иномарки начала 90-х и многие отечественные авто).

Если же машина снабжена гидроусилителем, именно на него ложится возрастающая нагрузка после затяжки рейки. Проявляется это в увеличении давления масла внутри системы. Как результат, высока вероятность протечки манжет или шлангов. Поэтому если для вращения руля нужно прилагать значительное усилие и в нейтральное положение он возвращается плохо, то гайку затяжки необходимо ослабить. Категорически не рекомендуется продолжать поездки с перетянутой рулевой рейкой. Иначе результатом будет значительный износ множества других смежных деталей.

Что автолюбители говорят о рулевом люфте автомобиля

1. Целесообразность установки контрактных запчастей

«Контрактная рулевая рейка непредсказуема. Ведь если она хранилась долго, то высока вероятность быстрой поломки. Я сторонник ремонта оригинальной. Например, год назад обращался к хорошему мастеру на СТО. Он заменил мне втулку и все сальники. До сих пор езжу без проблем».

2. Проблемы ремонта в СТО

«Какое-то время ездил с рулевой рейкой, которая текла и дребезжала. Периодически подливал жидкость. Решился на ремонт, установил контрактную рейку. Но неудачно – стал хрустеть рулевой кардан. Так и езжу до сих пор. Обращался в сервис с претензией. Ответ был такой: карданчик хрустел и раньше, но дребезг рейки заглушал этот звук. Ругаться с ними не стал, как и требовать устранения дефекта, ведь теперь не доверяю им. Умудрились подпортить свою репутацию еще и тем, что забыли прикрутить стойки. Авторитет профессиональных СТО теперь сильно хромает у меня».

3. Особенности диагностики свободного хода

«Рулевой люфт автомобиля вы почувствуете без визита на сервис или диагностики в гараже. Ведь это угол, на который вращается руль без влияния на направление колес. Из ямы это можно достаточно просто определить – просто покачать тягу рукой. Если ничего подозрительного не обнаруживается – значит, всё хорошо. Но без обследования при помощи ямы сложно будет определить источник люфта – тяги, рейка или редуктор».

4. Трудности при поиске причин

«Вот как проявляется неисправность:

  • при движении по неровностям – стук;
  • он отдаёт в руль;
  • при маневрировании, когда меняется поворот слева направо или справа налево – происходит щелчок;
  • как бы ни был повернут руль, автомобиль меняет траекторию самопроизвольно;
  • когда машина стоит, небольшой поворот рулем передается только на одно колесо, другое неподвижно. По сути, это и есть люфт рулевого колеса легкового автомобиля.

К сожалению, четко понять нет возможности. Все потому, что свободный ход в рулевом наконечнике и тяге схожи по проявлениям. Также легко спутать люфт тяги с неисправным сайлент-блоком или рейкой. Похоже стучат стойки и втулки стабилизатора поперечной устойчивости, в некоторых случаях непосредственно амортизатор или опора стойки».

5. Каким образом стопроцентно определить люфт

«Тяги тоже могут давать люфт, самое слабое место – пластиковая втулка в рейке. Недавно диагностировал рулевую своего авто. Мастер говорил, что люфт справа, а я не верил, так как при дергании ничего не проявлялось. Но стоило снять тягу и зажать в тисках, а затем подергать – свободный ход стал хорошо заметен. Втулка тоже очень разбита, но временно вернул ее на место, зажав хомутом. Потому что нужно ждать доставку новой».

6. Подготовка к ремонту

«Первым делом нужно зажать все крепежи. Когда приобрел свою машину, по дороге из салона до сервиса вела себя непредсказуемо на дороге. После зажатия стала управляться уверенно и четко. Какова бы ни была скорость, можно отпустить руль вовсе, и машина держит курс. Никаких виляний, ничего. Если, конечно, на дороге нет колеи. В любом случае неисправность нужно исследовать по месту».

Устройство рулевой тяги

Для чего нужна рулевая тяга? Это составляющая рулевого механизма каждого автомобиля, которая связывает рулевую колонку и колеса (или рулевые кулаки). Без рулевых тяг управление автомобилем было бы невозможным.

Однако это не единственная функция рулевого привода. Также он нужен для предотвращения бокового скольжения управляемой колесной пары. Для этого колеса имеют разные углы поворота. Внешнее колесо должно быть повернуто немного меньше, чем внутреннее. Такая возможность обеспечивается механизмом под названием «рулевая трапеция». Она, в свою очередь, состоит из тяг: правой, средней и левой. Тяги также делятся на поперечные и продольные, что определяется их расположением.

  • Для чего нужны продольные рулевые тяги

Они связаны посредством шарнира с поворотным рычагом. Это общее устройство рулевого управления всех транспортных средств. Посредством вращения сошки руля средняя тяга трапеции перемещается вправо или влево. При этом через боковые тяги изменяется также угол поворота колес. Если же механизм приходит в негодность, его нужно незамедлительно менять. Однако это технически сложно осуществить, так как расположение данной детали значительно затрудняет ее демонтаж.

  • Назначение поперечных рулевых тяг

За счет поперечных рулевых тяг водитель лучше чувствует систему управления автомобилем. Внутренний наконечник этой тяги связывает внешний шарнир и систему управления. Благодаря полной свободе перемещения шарниров в любых плоскостях достигается превосходная и точная управляемость машиной.

Также на поперечной тяге предусмотрено резьбовое соединение для регулировки. Благодаря такому конструктивному решению есть возможность подстройки положения передней пары колес. Шарнирные наконечники поперечных тяг должны соответствовать более серьезным требованиям, так как от них зависит безопасность транспортного средства во время езды.

Рулевая рейка устроена достаточно просто. Она состоит из двух тяг, соединенных с поворотными рычагами. Шарнирный наконечник – расходный элемент, который изнашивается в зависимости от стиля езды и частоты использования транспортного средства. Ремонт шарового наконечника нецелесообразен, поэтому его меняют целиком. По регламенту производителя ставить новую деталь нужно с периодичностью 35–45 тыс. км пробега. Но очень часто критический износ, проявляющийся в виде стука наконечников рулевых тяг, наступает гораздо раньше этого срока.

Причины стука рулевой тяги

Не существует конкретных сроков использования автомобильных рулевых тяг. Известно лишь, что в составе рулевого механизма это самая надежная часть. В Сети бытует мнение, что детали служат от 100 до 150 тыс. км, иногда называют цифру 250 тыс. км. Нужно уточнить, что срок службы сильно зависит от манеры езды и состояния дорожного полотна. Совершенно очевидно, что передвижение по плохим дорогам провоцирует быстрый выход из строя рулевых тяг.

Во время каждодневного использования автомобиля нужно быть внимательным: появление посторонних звуков, плохая управляемость – это первые сигналы, говорящие о скором выходе из строя рулевого механизма. Перечислим признаки, по которым можно диагностировать неполадки в рулевой рейке:

  • Передвижение по неровностям сопровождается скрежетом и стуком.
  • При повороте руля также появляется небольшой стук.
  • При неизменном прямом положении руля автомобиль водит по дороге.
  • Виден неравномерный износ протектора покрышки.
  • Появляется расшатанность и люфт в механизме в целом.
  • Начинает постукивать руль.
  • Ход руля становится тугим.
  • Нарушается целостность пыльника. При проникновении внутрь шарнира песка, влаги и грязи он быстро выходит из строя.

Также часто встречаются неисправности, обусловленные износом креплений. Это касается как рулевых наконечников, так и механизма в целом. Из широко распространенных – облом резьбы. Не проходят бесследно сильные удары подвески – изменяются, гнутся плоскости. Если такое произошло, не стоит тратить время и силы в попытках вернуть первоначальную геометрию детали. Гораздо проще заменить поврежденный элемент. Эксплуатация автомобиля с погнутыми комплектующими рулевой системы запрещена – ведь это напрямую влияет на управляемость ТС.

Отдельное внимание нужно уделить наконечнику как составляющей части рулевой тяги. Часто по причине именно его неисправности проявляются вышеописанные признаки. Это происходит из-за выработки пальца или полиуретановой прокладки, удерживающей шарнир. В результате в соединении образуется люфт, наконечники рулевых тяг издают стук.

Металлическое постукивание при вращении руля может наблюдаться не только во время движения, но и на стоянке. Причина этого – незатянутая рулевая тяга с наконечником после проведения развала-схождения. Как определить стук рулевых тяг? Нужно пошатать колесо вправо-влево. Если оно отзывается на усилия и движение сопровождается характерным стуком – дело точно в гайке, которую забыли затянуть.

ТОП полезных совета по установке новой рулевой тяги
  1. При одновременной замене обеих тяг затягивать их также следует вместе, с фиксацией вала-рейки. Это нужно для того, чтобы избежать повреждения сухаря, удерживающего вал в рейке. Именно так и действуют во время сборки на заводе – к рейке одновременно крепят две тяги, затягивая одинаковым усилием. В результате исключается вероятность повреждения сухаря или его упора.
  2. Если во время ремонта под рукой есть тиски, нужно использовать их для фиксации одной из тяг, и в это время затянуть вторую. Также рекомендуется применять динамометрический ключ. В момент приложения усилия при затяжке корпус рейки будет проворачиваться, но это допустимо. После затяжки тяги обязательно следует осмотреть и обработать шарнир, на котором тиски могут оставить следы в виде заусенцев.
  3. Если установка деталей будет происходить без разборки рулевой рейки, затяжку резьбовых соединений нужно делать крайне осторожно и по правилам. Необходимо соблюсти требуемый момент затяжки, но при этом остаться в рамках допустимого крутящего момента вал-рейки. Вал снабжен лысками для фиксации при помощи ключа. Однако не все производители оставляют эти лыски, да и расположены они в таком месте, что требуется специальный ключ для их использования. Запрещается применять плоскогубцы для зажима вала, потому что губки этого инструмента могут поцарапать отполированную поверхность.

Что такое суммарный люфт

Люфт – это свободный ход руля, его границы – момент, когда колеса автомобиля начинают поворачивать в ту или иную сторону. На практике, понять это определение можно встав напротив одного из передних колес транспортного средства, в то время как помощник, находящийся в салоне, покрутит рулевое колесо влево-вправо.

В этот момент и можно увидеть, что небольшое отклонение руля не приводит в движения колеса. Такое явление может быть вариантом нормы, так как во время свободного хода рулевого колеса в механизме управления выбираются зазоры и амплитуда движения передается на рулевые тяги. В результате такой «отсрочки» меньше изнашиваются узлы зацепления и исключается чрезмерное трение.

Другой термин, требующий разъяснения – суммарный люфт. Под ним понимается промежуток между одним крайним положением рулевого колеса, при котором начинается движение колес в одну строну, и другим, с противоположного края. Простыми словами – это промежуток в амплитуде движения руля, до момента пока автомобиль поменяет свое направление движения.

При превышении этого параметра выше установленных границ, транспортное средство начинает «вилять» по проезжей части. При этом амплитуда перемещения в поперечном направлении увеличивается и это может привести к созданию аварийной ситуации. Чем выше скорость движения, тем заметнее эффект «виляния».

В результате, водителю приходится постоянно отвлекаться на эту неисправность и терять концентрацию, крайний вариант – полная потеря управляемости автомобилем на большой скорости.

Люфты в автомобилях

Норма свободного хода руля для легкового автомобиля и грузовика отличаются. Эта величина, стандартная для каждой категории транспортных средств, закреплена в ПДД. Кроме того, свои допустимые значения может указывать и автопроизводитель. Соответствующая отметка делается в инструкции по эксплуатации или ПТС.

При каком значении суммарного люфта допускается эксплуатация транспорта

При выявлении допустимой величины во внимание принимается именно суммарный люфт, то есть максимальный угол поворота руля в обоих направления до момента получения отклика от колес и смены направления движения. Точные значения суммарного люфта, при которых допускается эксплуатация транспортного средства указаны в ПДД.

В отдельных случаях, величина, отличающаяся от стандартной, содержится в документации по эксплуатации автомобиля. В стандартных параметрах прослеживается тенденция – чем крупнее по габаритам автомобиль, тем выше его допустимый показатель.

  1. Легкового автомобиля. Для всех легковых транспортных средств, масса которых не превышает 3,5 тонн Правилами предусмотрена максимально допустимая величина в 10 градусов. Для некоторых авто, отечественного производства предусмотрены свои параметры. Например, для ВАЗ-2106, 07, 10, и 21213 – всего 5 градусов.
  2. Грузовика. Автомобили массой более 3,5 тонн имеют максимальную величину допустимого люфта. Стандартно она составляет 25 градусов.
  3. Автобуса. Транспортные средства, относящиеся к категории D, могут иметь свободных ход руля в пределах 20 градусов.

Признаки поломки

Естественный износ зубчатых соединений и шарнирных передач происходит медленно, поэтому водителю сложно заметить, с какого момента люфт начал увеличиваться. Чтобы контролировать этот процесс, автомобилист должен периодически проверять этот параметр. Так, для легковых машин нормой считается, когда свободный ход руля не превышает 10 градусов.

Когда же во время движения автомобиль замедлил отклик на поворот рулевого колеса, водителю необходимо остановиться и проверить, в чем причина. Это явный признак поломки.

Допустимый люфт рулевого колеса

Боясь этого, некоторые автомобилисты вообще стараются устранить свободный ход рулевого колеса. Однако это ускорит износ деталей и их нужно будет менять на новые чаще обычного.

В руководстве по эксплуатации и ремонта автомобиля завод-изготовитель указывает разрешенный люфт рулевого управления. Если эти данные отсутствуют, следует отталкиваться от основных требований, прописанных в ПДД.

 Машина должна соответствовать следующим требованиям:

Тип автомобиля: Максимально допустимый люфт (в градусах)
Легковой 10
Грузовой 25
Автобус 20

Как видно, чем больше габариты автомобиля, тем выше величина свободного хода рулевого управления.

Как проверить люфт руля

Проверить люфт руля нужно следующим образом.

  • Поставить автомобиль на твердую ровную поверхность – бетонное или асфальтированное покрытие. Колеса авто – сухие, чистые и поставлены в направлении продольной оси кузова.
  • Перед замерами руль поворачивают влево и вправо, чтобы почувствовать тот момент, когда колеса начинают менять свое направление.
  • На рулевое колесо устанавливают прибор, который показывает градус отклонения от центральной точки.
  • Показатели свободного поворота влево и вправо суммируются.

Каким инструментом проверяется

Самый простой способ замера люфта руля выполняется при помощи обычной линейки. На рулевом колесе наносится отметка. Затем его поворачивают вправо, подставляют линейку шкалой к отметке, а одним краем упирают ее в левую стойку. При свободном повороте влево отметка пройдет несколько делений на шкале. Стоит отметить, что для прохождения техосмотра автомобиля этот метод не является точным.

Для точного определения величины люфта необходимо приобрести люфтомер. Существует два вида этих приборов: электронный и механический. Первые отличаются большей точностью, в них может быть несколько функций и их очень легко использовать.  Вторая категория не нуждается в элементах питания, и они отличаются высокой надежностью

Как диагностировать неисправность?

Люфт руля особенно ярко выражается при передвижении по прямой дороге на высокой скорости. Признаком поломки является стук при резком повороте руля. Нарастающий стук во время движения по неровной местности указывает на поломку рулевых наконечников и тяг. Отдающий в руль – о неисправности рулевой планки.

Если руль «бьет» при движении, это говорит о выходе из строя шаровой или рулевых наконечников. Причиной также может быть износ втулки, подшипника, крестовины.


Шум неизвестного происхождения во время поворота руля указывает на необходимость проверки уровня жидкости.

Изменение заданного направления движения авто при прямом положении руля, ощущение, что авто «уводит» в сторону, говорит о несбалансированном развале – схождении колес.

Руль проворачивается отрывисто в случае заклинивания рулевой планки. Если он поворачивается с усилием, требуется проверить работу усилителя.

Чтобы выяснить, есть ли проблемы с рулевым управлением, следует провести небольшую проверку:

  1. Завести двигатель и оставить работать на холостом ходу.
  2. Одновременно проверить работу гидравлического усилителя.
  3. Передние колеса выставить параллельно продольной оси авто.
  4. Поворачивая руль в одну и в другую сторону, фиксировать момент, когда передние колеса начинают движение. Люфтом (свободным ходом) будет промежуток, который руль проходит до движения колес.

Для более точного определения зазора используют специальный прибор люфтомер.

Возможные причины люфта и их диагностика

Помимо естественного износа деталей, причина появления свободного хода в рулевой колонке – следствие неиспраавности деталей, участвующих в управлении автомобиля. Все поломки можно диагностировать следующими тремя способами.

При выключенном двигателе

Если увеличенный показатель свободного хода ощущается при выключенном двигателе, необходимо проверить всю схему рулевого управления. Вот основные проблемы, которые может выявить диагностика:

  • износились рулевые наконечники;
  • поломка крестовины вала рулевой стойки;
  • выработка на зубьях шестерни рейки;
  • если автомобиль оснащен рулевым редуктором (старые автомобили, в которых он выполняет роль усилителя руля), то люфт может появляться в его механизме;
  • износ верхней или нижней шаровой опоры.

При движении

Если руль люфтит во время движения, необходимо обратить внимание на сопутствующие проблемы.

  • Автомобиль уводит в сторону. Причина – не отрегулированный развал-схождение.
  • При повороте рулевого колеса возникают посторонние шумы. Причина – недостаточный уровень жидкости гидроусилителя.
  • Стук в передней части при езде по неровной дороге. Причина – выход из строя рулевых тяг и их наконечников. Если этот стук отдает в руль – нужно проверить рулевую рейку.
  • Вибрация руля. Она возникает при разбалансировке колесных дисков. Помимо этого причиной биения руля может быть поломка шаровых опор или рулевых наконечников.
  • Потеря плавности хода. Поворот руля с рывками свидетельствует об износе рулевой рейки.

При торможении

Свободный ход рулевого колеса, возникающий при торможении, может свидетельствовать о таких проблемах:

  • выход из строя подшипника ступицы. Выявить эту поломку можно, подняв на домкрате авто, и пошатав колесо. Если оно люфтит – значит проблема в ступичном подшипнике.
  • после недавнего ремонта ходовой механики плохо затянули крепление ступицы;
  • плохо затянуты крепежные болты рулевого управления;
  • износ тормозных дисков или колодок.

Любые изменения в поведении автомобиля на дороге достойны пристального внимания автомобилиста. Игнорирование тревожных сигналов чревато не только выходом из строя деталей, но и созданием аварийной ситуации.

Ослабление затяжки гайки

«Невинной» причиной возникновения неисправности является ослабление гайки крепления рулевого колеса. Регулировка выполняется методом подтягивания винта в торцевой крышке рулевого механизма. Сначала снимается декоративный элемент обшивки крепления, затем гайка протягивается торцовым ключом необходимого диаметра.


Если в обшивке автомобиля (это относится к современным авто) вмонтирован узел подушки безопасности, его предварительно демонтируют, чтобы обеспечить доступ к гайке. Работа проводится при отключенных аккумуляторных клеммах в целях соблюдения техники безопасности.

Важно! Если не выполнить своевременную затяжку гайки крепления, это приведет к износу шлицов в месте крепления руля, повлечет за собой проворачивание руля, потерю управления транспортным средством.

Износ наконечников тяг

Более опасной причиной люфта в рулевом управлении является износ наконечников тяг. В связи с тем, что эти элементы работают в непростых условиях, подвергаясь постоянному воздействию грязи и воды, они приходят в негодность быстрее. В результате увеличиваются осевые и радиальные зазоры в шаровом соединении наконечника, он разваливается и управление автомобилем становится невозможным. Чтобы избежать последствий такой неисправности, следует немедленно обратиться в сервис для замены деталей.

Также, выделяют несколько причин образования свободного хода, кроющихся в конструкции системы рулевого управления.

  • развалившийся подшипник ступицы;
  • послабление или ненадлежащее протягивание гайки крепления рулевого колеса, регулировочных тяг;
  • износ шаровой опоры;
  • амортизация или поломка шарниров, шлицов, соединений карданного вала;
  • завышенный зазор между зубчатой планкой и шестерней, или их износ;
  • непригодное гидравлическое масло.

Причины возникновения и способы убрать люфт в редукторе

Обнаружить эту неисправность достаточно просто – при трогании автомобиля с места или переключении передач будут слышны отчетливые удары или щелчки. Она нередко возникает при пробеге иномарки близком к 100 000 километров, а у детища отечественного автопрома – близкого к 50 000 км.

Особую предрасположенность к этой неисправности имеют автомобили с парой ведущих мостов. Если неисправность не запущена до критического момента, то она не является аварийной по своей природе.

Способы выявления дефекта достаточно общи для всех автомобилей – провести замер люфта в редукторе. Проблема имеет конкретную величину, которую можно измерить, поэтому если у вас что-то стучит, далеко не факт, что стучит именно в редукторе – готовьтесь к тому, что замерять придется не в одном и не в двух узлах.

Проверка простого редуктора

Работы начинаются с установки машины на смотровую яму и стопорных колодок. Отметим, что нельзя проводить измерение величины люфта на вывешенном колесе – в этом случае, замеры люфта будут включать не только данные редуктора, но ещё и величину люфтов:

  • Элементов карданного вала;
  • Дифференциала;
  • Деталей раздатка;
  • Деталей КПП.

Таким образом, при замере с вывешенного колеса ошибочно попадают в замеры многие люфты трансмиссии, что не дает гарантии обнаружения лишнего люфта именно в редукторе, и в случае ремонтных работ, основанных на такой диагностике, замена или ремонтные работы вала редуктора могут совершенно не дать желаемых результатов. Причина такого исхода событий ясна.

Даже если такой способ измерения не затрагивал посторонние люфты элементов трансмиссии, то результаты этого измерения не отличались бы точностью, поскольку оно требует точной информации в градусах, а транспортир в таком случае под рукой далеко не у каждого, и это будет только приблизительный замер. С другой стороны, даже если измерять длину расхождения засечек на колесе и полом гаража, то скорее всего, такое расстояние будет во многом определяться радиусом этого колеса.

Правильная последовательность действий измерения:

  1. Переводим КПП на нейтралку;
  2. Идем в смотровую яму, где производится измерение люфта на фланце:
  3. Выкручиваем карданный вал до упора в любую сторону,
  4. Наносим на него метки на корпусе и фланце.
  5. Карданный вал выкручивается в другую сторону, также до упора, после чего становится видна длина отрезка между метками, которое нужно точно измерить в миллиметрах.

Однако, данный пример не является универсальным. Здесь, мы проводили разбор проведения измерений величины люфта в редукторе моста, вмонтированного в балку моста с полуосями классического вида, известны автомобилисту по линейке автомобилей ВАЗ.

Такое измерение люфа редуктора называется «чистым измерением». Тем не менее его чистота достаточно условна, поскольку в данном типе основного моста свой вклад в появление люфа вносит не только редуктор, но и, пусть незначительно сточенные шлицы полуосей. Однако, влияние шлицов можно не принимать во внимание, поскольку, они увеличат люфт не больше чем на 1-2 миллиметра.

Замер люфта в редукторе с приводными валами

Другой разновидностью конструкции ведущих мостов редуктора являются мосты с приводами. Для тех, кто знаком с устройством отечественной Нивы, такая система не станет открытием.

Данный тип мостов, как и процедура измерения люфта в редукторе значительно отличается от предыдущей конструкции, поскольку на его величину влияет и состояние ШРУСов. При диагностике не редко оказывается, что главной причиной люфта стали именно элементы ШРУСа, а вал редуктора увеличенного люфта не имеет. Тем не менее, некорректная процедура замены люфта в этом мосте — не редкая причина ошибочной замены редуктора.

Для точной диагностики этих мостов делается два измерения:

  1. Предварительный, проводится по аналогии с предыдущим измерением, который покажет совокупный люфт моста. В него войдут как люфт редуктора, так и люфт ШРУСов. Однако, целью диагностики является не только длина люфта в редукторе, но выявление его причины, которая может скрываться в других узлах.

Измерения проходят в несколько этапов:

  • карданный вал выворачивается до упора в любую сторону, наносится две метки — на корпус и на фланец;
  • карданный вал выворачивается до упора в другом направлении, после чего становится видна длина расхождения меток;

Полученный отрезок от метки до метки и есть совокупный люфт моста. Данная величина измеряется в миллиметрах, что удобнее всего делать транспортиром или небольшой линейкой.

  1. Для проведения второго измерения потребуется помощник, без действий которого ничего не получится. Основная и единственная задача вашего помощника – зафиксировать в руках привода от движений. Сделать это не просто – двумя руками следует взяться за ШРУСы, и вращательными движениями в одну сторону «вкурчивать» их, одновременно определяя люфт, для чего придется буквально «висеть» на ШРУСах.

В итоге имеем два показателя – суммарный и чистый люфт. Обычно, число чистого люфта значительно меньше, в 3-5 раз. Если это так, то проблема скорее в изношенных приводах, а не в редукторе. В данном случае, помимо регулировки редуктора потребуется замена приводов.

Допустимая величина люфта в редукторе

Отвечая на вопрос о допустимой величине люфта не будет ошибкой сказать, что чем он меньше, тем он лучше. Редкий автомобилист может добиться полного устранения люфта в редукторе, и чтобы мы не делали, 2-3 миллиметра «как ни крути» остаются.

Можно с уверенностью сказать, что эталонным показателем для люфта в редукторе будут именно эти 2-3 миллиметра, с которыми сходят с конвейера абсолютное большинство автомобилей.

Переходя к бóльшим показателям, то следует отталкиваться от цифр в 9-11 мм. Люфт, величина которого колеблется в этом диапазоне, как правило, не требует особых действий, и даже без специальной диагностики не заявит о себе. Редко, но все же встречаются случаи, когда подобный или даже меньший люфт доставляет неудобства – в таких случаях, звук очень тонкий и громкий.

Люфт в 10-11 миллиметров возникает обычно, когда пробег автомобиля приближается к цифре в 50-60 000 километров, но бывают и исключения из правил – например, когда детище российского автопрома, вроде 7-ки ВАЗа, уже через 10-15 000 километров имеет люфт в 15-25 миллиметров, или, наоборот, когда 6-ка с пробегом более 100 000 километров не имеет люфта даже в 5 миллиметров.

Переходя к конкретным рекомендациям отметим:

  • Если величина люфта более 11-15 миллиметров, то проводить какие-либо работы в срочном порядке не требуется;
  • Если величина люфта более 22-25 миллиметров, то его следует устранить как можно скорее;
  • Если величина люфта более 40 миллиметров, то это однозначно аварийный случай, ремонт которого может включать даже замену элементов дифференциала.

Как устранить люфт

Во многих случаях люфт руля можно устранить, выполнив правильную регулировку системы управления автомобиля. Стоит проверить затяжку всех крепежных болтов, а также обратить внимание на регулировочные винты. Как убрать рулевой люфт в сложных ситуациях?

В рулевой колонке

На валу рулевого управления закреплены карданные шарниры. В стандартных колонках их два. Они фиксируются болтами. Еще одна причина свободного хода в рулевой колонке – выработка в гнездах, куда установлены эти элементы.

Чтобы выполнить ремонт, потребуется поставить автомобиль на эстакаду или загнать в гараж со смотровой ямой. При замене крестовины руль следует зафиксировать. Если после замены шарнира водитель слышит дребезжание, необходимо подтянуть крепежные болты.

Устранение люфта в рулевом редукторе (если в автомобиле он присутствует) производится за счет регулировки зазора между валом сошки и червячным валом.

Рулевого колеса

Редко, но случается так, что полная замена всех износившихся деталей не устраняет увеличенный свободный ход. В этом случае следует проверить монтаж самого руля. В некоторых автомобилях зубчатое крепление этой детали выходит из строя из-за некачественного материала, из которого она изготавливается.

Итак, устранение люфта в системе управления автомобиля – не просто вопрос комфорта. От исправности ее элементов зависит безопасность всех, кто находится в машине.

Как отрегулировать люфт руля

Ну и наконец, еще одной причиной вызывающей люфт в рулевом управлении является ослабление затяжки регулировочных тяг, которые предназначены для регулировки схождения колес автомобиля. Это есть следствие плохой затяжки болтов на этих тягах после регулировки угла схождения, и может привести к выскакиванию регулировочной тяги из наконечника.

На некоторых моделях современных автомобилей поворотные рычаги не приварены к стойкам подвески, а сочленены с помощью болтового соединения. Ослабление этих соединений также приводит к появлению описываемой неприятности. Чтобы исключить этот вариант при определении причины, приведшей к ней, нужно поднять переднюю часть автомобиля и сняв колеса проверить затяжку вышеуказанных соединений, тем самым будет выполнена регулировка рулевого управления.

Радиальный люфт турбины

Что же касается радиального люфта, то тут все иначе. Он должен быть ощутимым и в этом нет абсолютно ничего страшного, естественно до определенной меры. Проверить его можно точно также, как и осевой люфт, но движение в данном случае выполняется в радиальном направлении. Такой зазор между деталями нужен для нормального функционирования турбокомпрессора. При запуске двигателя масло создает давление в турбине и люфт пропадает.

Исключениями являются турбины на шарикоподшипниках в них люфта не должно ощущаться. Если же таковой имеется пора обращаться в ремонт.

Для проведения замеров достаточно легкого нажатия пальцев. Не усердствуйте, иначе вы можете повредить турбину.

Осевой люфт более 0,1 мм свидетельствует о загрязнение выхлопной системы и о проблемах в топливной аппаратуре.

Размер максимально допустимого радиального люфта не нормирован и его может определить только специалист. Однако если крыльчатка при проверки цепляется за корпус турбины, то это явный признак того, что турбокомпрессор неисправен.

Если в результате проверки своими руками вы обнаружили люфт больше положенного. Не тяните, пока турбина полностью не сломается, после чего ее нельзя будет восстановить, а сразу демонтируйте и передайте на ремонт. Данную процедуру нельзя доверять абы кому. Нужно пользоваться услугами проверенных сервисных центров специализирующих на данном конкретном узле двигателя.

Пошаговая инструкция устранения

Убрать излишний угол поворота рулевого вала можно как в автосервисе, так и самостоятельно.

Делать ремонт нужно в такой последовательности:

  1. Установить машину на ровную поверхность.
  2. Обеспечить необходимое для езды давление в шинах.
  3. При помощи руля передние колеса установить ровно.
  4. Покачивая руль, узнать зазор и закрутить резьбовые детали рулевого механизма. При обнаружении изношенных или гнутых тяг и шарниров, необходимо заменить их.
  5. Проверить детали маятника и червячного редуктора. Разобрать, в соответствии с альбомом технического обслуживания автомобиля. Заменить изношенные втулки на новые и собрать всё в обратном порядке.

Ремонт рулевой рейки своими руками

Нужно отметить, что вышеперечисленные симптомы вовсе не означают дорогостоящий ремонт с заменой узлов рулевого управления, зачастую всё обходится профилактической заменой расходных деталей.

Но, к сожалению, чтобы точно определить проблему, придётся покопаться и провести демонтаж рейки. Ремонт рулевой рейки ваз 2109 своими руками будет выглядеть таким образом:

  • поднять переднюю часть авто при помощи домкратов, установить противооткаты и предусмотреть другие меры безопасности;
  • освободить доступ к рейке;
  • поставить колёса прямо и открутить болт шлицевого соединения, который находится возле педалей;
  • открутить гайки рулевых тяг;
  • узел готов к отсоединению, хотя можно ещё попробовать сразу снять тяги.

Для устранения неисправности в первую очередь нужно обзавестись специальным ремкомплектом, который продаётся в автомагазинах.

Он может полный, включая шестерню и рейку, или неполный, содержащий игольчатый подшипник, опорную втулку, уплотнительные резинки, стопорные кольца, кожух пыльника, стяжки и прочую мелочовку.

Далее рулевую рейку надо разобрать и заменить износившиеся элементы на новые из купленного набора. Порядок действий выглядит примерно так:

  • снимаем пыльник, торцевые колпачки и упоры;
  • восьмигранником откручиваем резьбовые пробки и извлекаем пружины, упорные втулки и кольца – всё это внимательно осматриваем и если нужно меняем;
  • не лишним будет проверить подшипник и при малейшем подозрении на люфт, заменить его;
  • осматриваем приводную шестерню;
  • наконец, достаём саму рейку, и тут важно не забыть поменять втулки опорного вала и резинки – всё это есть в ремкомплекте;
  • самый сложный пациент – игольчатый подшипник. Для него нужен специальный ключ или, в крайнем случае, дрель со сверлом на 1,5 мм, которым мы ослабляем торец подшипника и затем выбиваем его;
  • после того как поменяли всё что можно, смазываем детали рейки и собираем всё как было.

Ремонт рулевой рейки ваз 2110 своими руками схож, но есть нюансы. Некоторые версии «десяток» оснащены новыми узлами, разбирать которые полностью для замены втулки нет необходимости.

Достаточно снять гофру, открутить гайку под ней и рейка распадётся на две части – в одной из них будет удобный доступ к втулке.

Не так это все сложно, чтобы провести ремонт рулевой рейки своими руками. Был рад помочь с ремонтом вашего четырёхколёсного друга!

Конструкция

Чаще всего встречаются шаровые шарниры. Они состоят из пальца, сферическая часть которого помещена в плотное «ложе» (вкладыш) внутри прочного корпуса наконечника. Часто роль пальца играет сферическая оконцовка тяги. Вкладыш бывает резиновым, пластиковым или металлическим. Для компенсации его износа иногда предусмотрена пружина. Противоположный (конический) конец пальца плотно крепится к сопрягаемой детали – другой тяге, поворотному рычагу, сошке или рейке рулевого механизма, на которой фиксируется гайкой со стопорной вставкой или шплинтом. Такие шарниры обеспечивают большие углы подвижности сопрягаемых между собой тяг.

С реечным рулевым механизмом иногда применяют втулочные резинометаллические шарниры. Они устроены проще и состоят из резиновой и дистанционной втулок. Такие шарниры обеспечивают тяге относительно ограниченную свободу, поэтому обычно их применяют на внутренних наконечниках, где большая подвижность не требуется.

Виды неисправностей

Результат неквалифицированного ремонта – «выдавленный» вкладыш. Повреждения пыльника могут в несколько раз ускорить износ наконечника.
Тяги гнутся в первую очередь в таких конструкциях, где они не защищены деталями кузова и ходовой части.

Износ шарниров – наиболее частая неисправность не только тяг, но и рулевого управления в целом. Обычно оказывается истертым или разрушенным вкладыш (или резиновая втулка в некоторых конструкциях). У шарниров с вкладышами после большого пробега может оказаться изношенной сферическая поверхность пальца. Его конусная поверхность или резьба на конце повреждаются в результате коррозии или неграмотного монтажа/демонтажа.

Гнутся тяги редко – из-за прямого удара о камень или удара колесом о край ямы.

Если шплинт, фиксирующий корончатую гайку, вопреки запрету используется повторно или установлен неправильно, он может выпасть. В результате гайка может самопроизвольно отвернуться и палец выпадет из сопрягаемой детали, что приведет к нарушению геометрии рулевой трапеции и потере контроля над машиной. У шарниров с разборной конструкцией после неквалифицированного ремонта возможна самопроизвольная разборка – из-за потерявшего упругость стопорного кольца, его неполной посадки, чрезмерного натяга вкладыша.

Малозаметная, но существенная неисправность – разрыв или смещение с посадочного гнезда чехла-пыльника. Вследствие этого в шарнир будут попадать пыль, грязь и влага, что ускорит его износ. Механизм регулировки углов схождения – втулки, контргайки, резьбовая часть тяг – может пострадать от коррозии и повреждений при контакте с препятствиями на дороге.

Признаки неполадок

Первый признак износа шарниров рулевых тяг – большой свободный ход руля и стук, заметные при покачивании руля влево–вправо. Значительный износ наконечников или «саморазобравшийся» шарнир проявляются в рыскании автомобиля по дороге, неточном управлении. К полной потере управления это не приводит, поскольку шаровая часть пальца, как правило, не выпадает из корпуса. А вот из-за открутившейся крепежной гайки пальца управляемые колеса могут развернуться в разные стороны, и автомобиль перестанет слушаться руля.

Обслуживание

Для продления «жизни» шарниров некоторые владельцы шприцуют их через самостоятельно «врезанные» масленки. Вращая резьбовую крышку шарнира, в устаревших конструкциях можно устранять люфт пальца.

Большинство современных рулевых тяг легковых автомобилей необслуживаемые и неремонтопригодные, поэтому по мере износа они подлежат замене. При подборе неоригинальных узлов нужно учитывать не только размеры конуса пальца, но и его шаровой части. На тяжелых внедорожниках конструкция шарниров может быть разборной, тогда возможна замена изношенной «начинки». Зачастую на таких автомобилях шарниры нужно периодически шприцевать консистентной смазкой.

Еще встречаются устаревшие конструкции, в которых предусмотрена регулировка усилия поджимной пружины – по мере увеличения люфта в шарнирах для компенсации износа вкладышей. Гаражные умельцы берутся перебирать «одноразовые» шарниры, но делать этого не стоит – ведь свой ресурс и усталостный предел прочности имеет не только вкладыш, но и стальной палец. При превышении «паспортного» срока службы он может сломаться у основания шара.

Разборка рейки

Разбирать и собирать рулевую рейку лучше в чистоте, без песка и пыли. Если абразивные частицы попадут внутрь — поверхности и сальники быстро износятся, рейка потечет. Зафиксируйте рейку в слесарные тиски, если их нет, подложите на место разборки чистый картон или другой материал.

Важно: не зажимайте рейку в тисках слишком сильно — ее корпус из хрупкого сплава алюминия может лопнуть или деформироваться.

Характеристика

Рулевое управление выполняет несколько функций:

  • Увеличивает усилия, что прилагаются к рулю.
  • Передает вращательный момент на колеса через привод.
  • Производит самостоятельный возврат руля в нейтральное положение.

Главная составляющая данного механизма – это редуктор. Он имеет свое передаточное число (у каждого автомобиля этот параметр разный). На данный момент используется реечный рулевой механизм. Ранее производителями использовался червячный и винтовой узел.


Почему рейка так популярна? Данный механизм отличается простым устройством и высоким КПД. Благодаря конструктивным особенностям, может устанавливаться на автомобили с передним и задним приводом, а также на машины с независимой подвеской.

Порядок разборки рулевой рейки

  1. Снимите хомуты и стяните пыльники рулевых тяг.
  2. Надежно зафиксируйте корпус рейки и открутите рулевые тяги (на резьбовой муфте есть проточки для рожкового ключа).
  3. Открутите контргайку и гайку регулировочного механизма, достаньте из посадочного гнезда шайбы и прижимную втулку.
  4. Открутите корпус или гайку приводного вала (может понадобиться специальный ключ), достаньте вал из корпуса.
  5. Вытащите зубчатый шток рейки.
  6. Из корпуса рейки достаньте уплотнительные манжеты, втулки и фторопластовые кольца.

Совет: перед разборкой рейки сделайте метки положения зубчатого штока или замеряйте, насколько он выступает из корпуса с двух сторон, чтобы потом правильно собрать. Отмечайте положение регулировочной гайки и считайте витки при ее откручивании, чтобы после сборки установить прижимную втулку в правильное положение.

Дефектовка деталей

Детали разобранной рейки нужно протереть от масла, очистить от отложений и внимательно осмотреть. В ремонтных комплектах обычно поставляются только резиновые уплотнения и фторопластовые втулки с кольцами. Не для каждого случая этого может быть достаточно.

Тщательно осмотрите поверхность зубчатого штока — на нем не должно быть повреждений и следов износа. Особое внимание уделите рабочей зоне — зубьям и части штока, которая соприкасается с кольцами, сальниками и втулками. Любое повреждение, коррозия, риски и задиры приведут к быстрому износу уплотнений и течи рейки.


Глубокая коррозия штока рейки. Такую деталь ставить нельзя.

На косых зубьях шестерни приводного вала не должно быть трещин, зазубрин, сколов и глубокого износа. Ставить вал с такими повреждениями опасно — рейка может заклинить в движении.

Частая причина стуков в рейке — износ прижимной втулки. Рабочая поверхность детали должна быть гладкой, без следов продавливания и задиров. Прижимной втулки обычно нет в ремкомплекте рейки, но на многие автомобили ее можно купить отдельно.


Износ прижимной втулки — фторопластовая вставка продавлена

Сильно изношенные и поврежденные детали рейки нельзя восстановить в условиях гаража. Если при дефектовке обнаружены проблемы — обратитесь за помощью в специализированные СТО. Там могут отреставрировать вал и шток рейки на профессиональном оборудовании.

Замена рулевой тяги

Для ее выполнения потребуется стандартный набор слесарных инструментов, которые наверняка есть у каждого водителя, разве что специальный съемник не помешает, но, в случае его отсутствия можно воспользоваться молотком и небольшим ломиком. Главное, не переусердствовать. Опишем последовательность процесса замены тяги без снятия рулевой рейки:

  1. Поднимаем машину домкратом, фиксируем задние колеса, и подставляем подпорку под днище.
  2. Со стороны заменяемой рулевой тяги снимаем переднее колесо, после чего откручиваем гайку пальца.
  3. Теперь необходимо демонтировать рулевой наконечник, удалив фиксирующий палец. В идеале использовать съемник, который устанавливается на деталь. После чего его гайка затягивается до упора. Далее по поворотному рычагу съемника следует ударить молотком. Если палец не удалось удалить, описанную процедуру следует проделать еще раз. В случае отсутствия съемника можно попытаться демонтировать палец рулевого наконечника при помощи молотка и небольшого ломика.
  4. Наконечник прикручен к рулевой муфте. Его нужно открутить. Для этого на обоих элементах предусмотрены грани. Если выкрутить наконечник не получается, необходимо обработать резьбовое соединение жидкостью WD-40, подождать пару минут и продолжить процедуру.
  5. Выкручиваем тягу рулевого механизма из посадочного места рейки, предварительно удалив защитный пыльник.
  6. Перед тем, как установить новую тягу, следует сравнить ее с демонтированной с автомобиля, и нанести на корпусе пометку. Это поможет во время установки занять тяге необходимое положение, которое после замены будет отрегулировано во время выполнения процедуры «сход-развал».
  7. Новая тяга устанавливается в обратной последовательности, при этом заранее необходимо промазать литолом ее резьбу.

Инструменты

Купив новые детали для замены, необходимо подготовить инструменты. Ниже приведет список самых необходимых инструментов для работы:

  • плоская отвертка;
  • специальный съемник;
  • набор гаечных ключей;
  • плоскогубцы;
  • противооткатные клинья или, как их называют в простонародье, «козлы»;
  • домкрат;
  • WD-40 (если крепежные элементы не удастся открутить сразу).

Инструкция замены

Процедура замены несложная, если четко соблюдать пошаговую инструкцию, приведенную ниже. С ней даже новичок сможет самостоятельно заменить рулевые тяги с наконечниками.

Шаг 1. Тщательно очистьте поверхность нужных деталей, особенно в местах их соединения. Затем обработайте все крепежные элементы WD-40.

Очистите поверхность от грязи

Шаг 2. Сделайте небольшую отметку на поворотном кулаке, чтобы при сборке схождение колес не было нарушенным. Отметку можно сделать как с помощью маркера или мела, так и зубилом. Также рекомендуется измерить расстояние между меткой и рулевой тягой.

Поставьте специальные отметки

Шаг 3. Открутите крепежную гайку шарнира рулевой тяги, а затем аккуратно извлеките палец. Здесь может пригодиться молоток.

Извлеките палец из шарнира

Шаг 4. Придерживая рулевую тягу торцевым ключом, снимите пыльник и выкрутите саму тягу. Здесь нужно запомнить точное количество оборотов, на которые была прикручена деталь, чтобы при сборке все село правильно.

Снимите рулевую тягу

Шаг 5. Установите новый наконечник, если в этом есть необходимость. При закручивании необходимо считать количество полных оборотов.

Замените наконечник рулевой тяги

Шаг 6. Прикрутите новую деталь, выставляя точно такую же длину, какая была до снятия. Как только тяга будет на месте, проверьте надежность всех креплений.

Установите новую тягу

Обратите внимание! После обратной сборки рекомендуется обработать все резьбовые соединения специальной пластичной смазкой, например, «Литол-24». Это позволит проводить дальнейшие замены уже без использования молотка. Смазать нужно и сам шарнир, идущий в комплекте.

Завершающий этап

Выполнив замену, необходимо провести контрольную проверку. Для этого нужно помнить, что люфт в новых тягах недопустим, а рулевое колесо должно вращаться плавно и без каких-либо рывков. Если система работает исправно, то после того, как вы отпустите руль, он должен беспрепятственно вернуться в исходное положение. Следующую регулировку специалисты рекомендуют проводить не раньше, чем через 700 км пробега.

Устранение деформации деталей

При изгибе любого элемента есть два пути:

  • Банально взять и разрезать его пополам и таким образом создать себе свободу действий. Радикальный, конечно, способ, но стоит понимать, что детали с дефектами в любом случае стоит заменить, ведь это очень сильно влияет на вашу безопасность.
  • Нагрев детали для деформации её в исходное положение. При таком способе всё-таки стоит понимать, что делать нужно все аккуратно, ведь вы не хотите повредить детали, которые в хорошем состоянии или же согнать краску с машины под наплывом большой температуры. После этого также всё-таки стоит заменить деталь, так как она уже не будет выполнять всех своих функций, и может повести себя крайне непредсказуемо.

Некоторые нюансы установки

Если меняются обе тяги, их необходимо затягивать одновременно, обязательно зафиксировав вал-рейку. Это поможет предотвратить повреждение сухаря, которым удерживается вал внутри рейки. Во время заводской сборки обе тяги одновременно прикручиваются к рейке, и одинаково затягиваются, не разрушая сухарь либо его упор.

Если при замене существует возможность воспользоваться тисками, в них необходимо аккуратно зажать одну из тяг, а вторую затянуть. Для этого желательно использовать динамометрический ключ. Во время затяжки корпус рейки будет немного прокручиваться. Это не страшно. Затянув тягу, следует обработать ее шарнир, поскольку на его плоскости могут остаться заусеницы после зажима в тисках.

Несколько слов о рейках

В публикациях на блоге уже много писалось о механизме управления машины и о рейке в частности. Но, думаю, не лишним будет освежить знания.

Итак, рулевая рейка выполняет важную задачу – преобразовывает вращение «баранки» в повороты колёс в горизонтальной плоскости. Рассмотрим процесс детальнее.

Простейшая разновидность этого узла состоит из шестерни на валу руля и пластины с зубьями. Когда мы поворачиваем руль, пластина начинает сдвигаться в одну из сторон, увлекая за собой тяги, которые, в свою очередь, поворачивают колёса авто.

Это элементарная конструкция, и весь механизм в данном случае приводится в движение исключительно физической силой водителя. Подобные варианты очень распространены на отечественных авто.

Есть и более продвинутые конструкции – с гидро- и электроусилителем. Устройство рулевой рейки с гидроусилителем немного сложнее простого механического варианта.

Здесь присутствуют дополнительные узлы, помогающие водителю без особых усилий крутить «баранку».

Если точнее — контур, по которому циркулирует под давлением масло, узел с клапанами на валу руля и поршень двойного действия, непосредственно связанный с рейкой.

При повороте руля приоткрываются клапаны с определённой стороны, и масло устремляется по открытым магистралям, давя на поршень в одну или другую сторону, а он уже двигает рейку.

В вариантах рулевой рейки с электроусилителем, основным силовым элементом является шаговый электромотор, перемещающий механизмы рулевого управления.

На первый взгляд устройство рулевого механизма может показаться достаточно сложным, добраться до него зачастую проблематично, поэтому возникает вопрос, возможен ли ремонт рулевой рейки своими руками?

На самом деле, возможен, и пугаться трудностей не стоит.

Рассмотрим простые варианты ремонта на примере отечественных ВАЗ 2109 и 2110, автомобили укомплектованые механическими узлами управления.

Полезные советы по эксплуатации

При эксплуатации рейки от деталей может зависеть очень много. Поэтому лучше следовать некоторым советам по эксплуатации, не забывая о том, как проверить рулевую рейку. Прежде всего, нужно постоянно следить за общим состоянием пыльников.

Ни в коем случае нельзя задерживать руль в крайнем положении дольше 5 секунд. Не рекомендуется раскручивать двигатель, когда руль в крайнем положении. Из-за этого изнашивается гидроусилитель, растет нагрузка на детали всей рулевой рейки и редуктора руля. Из-за этого рейка очень быстро теряет свои эксплуатационные возможности. Также это может вызвать пробой уплотнителя гидроусилителя или загрязнение всей его системы.

В зимнее время не рекомендуется выворачивать руль сразу после прогрева двигателя, когда нужно выехать из парковки. Как правильно? Нужно покрутить руль короткими, весьма плавными движениями. Так разогреется масло в системе рулевого гидроусилителя и рейка не получит повреждений.

Опытные водители рекомендуют лично присутствовать и контролировать все проводимые мастерами техобслуживания операции, особенно те, что касаются рулевого управления. Почему это так важно? При проведении регулировки развала-схождения мастера нередко делают более слабым хомут пыльника, а затянуть забывают. Многие проводят эти операции очень грязными руками. Мало того, что у вашего руля будет недотянутый хомут, так еще в него попадет грязь с песком. Это может испортить гидроусилитель и рейку за несколько дней. Поэтому я советую знать, как проверить рулевую рейку собственными силами, чтобы она не пострадала, по крайней мере, от чужих рук.

Измерение суммарного люфта в рулевом управлении | Взвешивание грузовых и легковых автомобилей в СПб и области

Согласно перечню неисправностей и условий, при которых запрещается эксплуатация транспортных средств (в редакции Постановления Правительства Российской Федерации от 21 февраля 2002 г. N 127) запрещается эксплуатация ТС если суммарный люфт в рулевом управлении превышает следующие значения:

  Суммарный люфт                                               не более (градусов)
Легковые автомобили и созданные на их

базе грузовые автомобили и автобусы

10
Автобусы 20
Грузовые автомобили 25



О важности рулевой системы автомобиля не стоит упоминать лишний раз, поскольку всем и так ясно, что она играет ключевую роль в безопасности вождения. Вот почему не следует пренебрегать регулярным техосмотром и ремонтом всех деталей этой системы, ведь частая эксплуатация ведет к снашиванию даже наиболее надёжных узлов и агрегатов. Самый распространённый симптом неисправности заключается в таком явлении, как люфт рулевого колеса. Любой мало-мальски грамотный и ориентирующийся в пдд автомобилист должен быть знаком с этим термином, чтобы уметь, при желании вовремя диагностировать и устранить проблему.

Что такое люфт

Для того, чтобы понять как работает суммарный люфт в рулевом управлении, нужно немного разобраться в конструкции рулевой системы.  С технической точки зрения это можно описать примерно так: в передаче рулевых тяг есть шток, который зафиксирован неплотно, с зазором в 1-2 миллиметра. Если бы не это расстояние, то все входящие в зацепление детали снашивались бы намного быстрее, в результате сильного трения. Зазор же позволяет удерживать зацеп, при этом не соприкасаясь со стенками зубцов передачи – отсюда и возникает люфт.

С позиции водителя люфт определяется как свободный ход руля, необходимый для получения отклика элемента системы, которым вы управляете (в нашем случае это передние колеса). Проще говоря — это расстояние, которое преодолевает рулевое колесо, прежде чем машина сделает определенный маневр. Это явление нельзя  назвать негативным, поскольку минимальный люфт присутствует в управлении любого автомобиля и увеличивается пропорционально размеру транспортного средства.

Однако спустя продолжительное время эксплуатации люфт возрастает до опасного уровня, когда автомобиль перестаёт слушаться и с опозданием реагирует на «команды» водителя.

Если вовремя не среагировать и не устроить проверку, в лучшем случае вас ждет дорогой ремонт, в худшем — согласно ПДД ваш автомобиль становится потенциальным источником опасности на дороге.

Причины люфта

Искать причину появления люфта нужно, конечно же, в конструкции системы рулевого управления:

  • Для начала устраивается проверка состояния рулевых тяг, а также наконечников. Последние довольно часто выходят из строя, и это может стать причиной слишком большого свободного хода рулевого колеса.
  • Кроме того, источником проблемы может стать разваленный, или почти разваленный ступичный подшипник.
  • Если ходовая часть вашего автомобиля недавно ремонтировалась, то появившийся люфт может быть следствием этого. К примеру, очень часто механики забывают как следует затянуть центральную гайку подшипника ступицы, что не лучшим образом влияет на работу рулевой системы.
  • Также причиной может стать выход из строя верхней или нижней шаровой опоры, или же перетянутая рулевая рейка.
  • Иногда люфт появляется, если требуется замена гидравлического масла – эта простая процедура может устранить лишний свободный ход.

В целом же, практически всегда люфт провоцирует какая-либо неисправность в цепочке руль-рейка-тяги-колеса. Для того чтобы выявить причину, нужно пройтись по каждому звену, тщательно проверить детали и выявить, где и что было не докручено — поскольку как раз этот элемент и стопорит работу управления. Но для того, чтобы не перепутать люфт с какими-либо другими неисправностями, нужно изучить его практические симптомы.

Признаки

Если ходовая часть автомобиля становится все менее чувствительной к вашим воздействиям, значит, пора проанализировать появившиеся проблемы в управлении. Предельное допустимое значение свободного хода руля ровняется 30 миллиметрам, или же 10  градусам, согласно ПДД. Любые отклонения от нормы считаются неисправностями.

Для того чтобы определить укладывается ли люфт в этот параметр, нужно устроить небольшую проверку:

  • Для начала ставим двигатель на холостой ход и определяем передние колеса в такое положение, чтобы они были параллельны продольной оси автомобиля. Одновременно должен работать и гидравлический усилитель.
  • Затем нужно слегка повертеть рулевое колесо в разных направлениях и зафиксировать тот момент, когда передние шины начинают движение. Всё расстояние, которое руль происходит «до» — это и есть свободный ход, то есть люфт.
  • Для точной проверки можно разжиться люфтомером – это специальное устройство, с помощью которого контролируется суммарный люфт в рулевом управлении автомобиля. К примеру, механическая модель люфтомера К 524 М может использоваться как в условиях домашнего гаража, так и в профессиональных автомастерских. Люфтомер 524 поможет определить свободный ход всего за три минуты – включая установку и снятие устройства. Такая проверка является самым простым и удобным вариантом.

Хотя на самом деле неважно, что именно помогло вам диагностировать неполадку – люфтомер или простые измерительные инструменты. Если проблема определена, нужно заняться её устранением.

Причины и способы устранения люфта в рулевом управлении

Иван-16.05.2022

Хочу сказать спасибо этой компании за работу. Продавал свой Додж Гранд. Состояние машины было нормальное. И естественно не хотелось продешевить и хотелось быстро продать. Поэтому и решил обратиться к скупщикам авто. Быстро договорились о встрече и в течение 2-х часов машина была продана. Деньги были выплачены сразу после заключения договора. Большое спасибо за отличный сервис!

Вадим-04.05.2022

Решил продать свою Киа Рио 2001 года. Позвонил в вашу компанию. Приехали на следующий день. Ребята управились всего за час. С меня требовалось только согласие. Сергей и Дмитрий немного поторговались, обрисовали рыночную ценовую политику. Все честно и позитивно. Спасибо вам за оперативную помощь! Если что, обращаться буду только к вам. Удачи вам, вы молодцы!

Дмитрий-25.04.2022

Пришлось срочно продать автомобиль BMW 7 2007 г. выпуска. Представители фирмы «Автовыкуп» приехали в день обращения, согласовав со мной конкретное время. Автомобиль проверили оперативно, быстро заключили договор купли-продажи, сразу выдали приемлемую сумму наличными. Благодарю за оперативность!

Ольга-18.04.2022

Срочно продавала Mazda 3, 2006 г. с большим пробегом. Долго искала перекупщиков через интернет. Случайно попалась на глаза ваша компания «Автовыкуп». Быстро пошли на контакт, машина продалась за 2 часа. Наличные получила на руки сразу же после заключения договора. Было приятно что Максим (директор фирмы) проявил личную заинтересованность в выкупе автомобиля по адекватной цене. Благодарю «Автовыкуп» за отличное обслуживание и желаю дальнейшего процветания вашей фирме!

Станислав-04.04.2022

Сервис супер! Для тех, кто хочет срочно продать машину, да еще и по справедливым расценкам. Приезжает грамотный оценщик. Ведет себя нормально, назначает хорошую цену. На рынке так выгодно точно не продать. Все сделали за пару часов. Не стал звонить, сразу поехал в фирму «Автовыкуп». Меня вежливо встретили. Через несколько минут подошел оценщик, осмотрел авто и через 15 минут назвал цену. Цена за Опель Астру выше средней неожиданно приятно удивила. Спасибо! Всем рекомендую!

Денис-30.03.2022

Когда продавал свой Ниссан Альмера Классик, звонил во все автовыкупы Минска. Эта фирма «Автовыкуп» предложила самую адекватную цену за авто. Обслуживание организовано на высоком уровне. Большое спасибо за качественную и быструю работу!

Никита-22. 03.2022

Долго не мог продать свой Opel Astra 2007 года выпуска. Знакомый посоветовал обратиться в компании по автовыкупу. Обзвонил несколько фирм, и выбрал вашу. Выкупили машину по цене близкой к той, на которую я и рассчитывал. Деньги получил сразу. Удобно и быстро. Спасибо, буду рекомендовать вашу компанию своим друзьям и знакомым.

Николай-10.03.2022

Нужно было срочно продать мой автомобиль Volkswagen Polo, 2006 года выпуска. Рад, что обратился в эту компанию. Сделку оформили грамотно и оперативно. Не обманули. Цену выкупа назначили адекватную. Меня все устроило – и уровень обслуживания, и вежливое обращение.

Екатерина-17.02.2022

Нужно было срочно продать автомобиль Audi A5 (2001 г.в.). Обратилась в фирму «Автовыкуп». Сама продать не смогла бы, не было свободного времени. Позвонила в компании, занимающиеся срочным выкупом машин в Минске. Выбрала данную, поскольку устроила высокая сумма выкупа. Покупку оформили оперативно, деньги выдали сразу. Остались приятные впечатления о работе сотрудников фирмы, советую обращаться.

Андрей-05.02.2022

Пришло время продать старый автомобиль КИА Рио 2007 года выпуска и купить новую машину. Сам не стал заниматься продажей, быстрее это сделать с помощью интернета. Позвонил в несколько компаний, сделал выбор в пользу этой. Оценщик приехал вечером в день обращения, тогда же обо всем договорились и заключили сделку. Все получилось, спасибо!

Антон-12.01.2022

Обратился в эту компанию «Автовыкуп», чтобы выкупили мою битую Volvo S 30. Машину взяли в этот же день. В начале дня оставил заявку, договорились о встрече, обсудили тонкости оформления сделки. Вечером того же дня авто было продано за приемлемую сумму. Купля-продажа длилась не больше часа. Расплатились сразу, наличными. Доволен обслуживанием, благодарю!

Сергей- 08.12.2021

Надолго уезжаем жить за границу. Нужно было продать Mercedes s500, 2009 г. и Lexus RX 350, 2014 г. Обращались в несколько фирм по выкупу. Сумма выкупа устроила только в этой. О цене, которая нас устроила, заранее договорились по телефону. В назначенный нами день сотрудники фирмы приехали и выкупили наши машины. Профессионально сработано!

Егора-09.08.2021

Спасибо компании за срочный выкуп автомобиля Мазда 626 1999 г.в., несмотря на его плохое состояние. Действуют оперативно. Выкупили автомобиль через пару часов после того, как оставил заявку.

Вероники-09.06.2021

Услугами компании пользуюсь уже не первый раз. Некоторое время назад продала им свое б/у авто Ситроен Xsara. Теперь снова хочу обновить средство передвижения. В прошлый раз мне понравилась работа сотрудников компании. Поэтому решила обратиться снова. Продать авто получилось опять без проблем, сработали оперативно. Рекомендую всем! Огромное спасибо!!!

Владимира-17.06.2021

Выражаю компании искреннюю благодарность за срочный выкуп автомобиля БМВ 3-Series (E36) 2002 г. выпуска! Работу выполнили в кратчайшие сроки, быстро и качественно! Отдельное спасибо Маскиму и Дмитрию за оперативную работу.

Виктора-17.08.2021

Благодарен парням за профессионализм, быстрый отклик и дружелюбное отношение к клиентам. Помогли продать мой поломанный БМВ 2010 года выпуска. Ребята приехали в день обращения. Провели тщательный осмотр машины, сделали оценку. Расплатились сразу, всю сумму отдали наличными. Рекомендую!

Артема-20.08.2021

Спасибо компании «Автовыкуп» и лично Максиму за то, что сделали выходную оценку моему автомобилю Пежо 2000-го года, оперативно выкупили машину. Спасибо за профессионализм и вежливость!

Ирины-22.06.2021

Спасибо за срочный выкуп моего автомобиля Citroen 2014 года. Ребята откликнулись сразу, приехали через некоторое время после моего звонка. Осмотрели машину, проверили функции, назначили неплохую цену. После того, как оформили все документы, довезли меня до дома. Спасибо за качественное обслуживание и вежливое обращение!

Что такое рулевое управление? — SuperSteer

Свободный ход рулевого управления, вероятно, является жалобой номер один, которую мы слышим от владельцев автобусов в нашем магазине. Это происходит, когда рулевое колесо можно двигать руками вперед-назад, но автомобиль не рулится. Другими словами, руль имеет чрезмерный «люфт».



Легко понять, почему свободный ход рулевого управления является такой проблемой. Многие различные компоненты составляют рулевое управление современных автодомов. В компонентах рулевого управления у вас есть рулевое колесо, муфта, две или три универсальные муфты, рулевой механизм, шлицы секторного вала, шатун, тяга, коленчатый рычаг, наконечники рулевых тяг и наконечники рулевых тяг. втулки.

Как правило, это кумулятивный эффект, при котором несколько компонентов способствуют чрезмерному люфту в рулевом управлении. Мы видели все: от люфта на дюйм или два в любом направлении рулевого управления до крайних случаев, когда мы удивлялись, как клиент вообще мог управлять автобусом!



В любом случае люфт рулевого управления довольно распространен, и его можно уменьшить или даже устранить. Мы диагностируем проблему с помощью так называемого «теста в сухом парке». Ставим вагон на стеллаж со смотровой площадкой под ним. Один техник находится в кабине автобуса, двигая руль вперед-назад. Он ищет люфт в рулевом валу, рулевом кардане или муфте, а иногда даже в самом рулевом колесе. В то же время под вагоном в досмотровом отсеке находится еще один техник. Во время этой части теста мы приглашаем клиента в инспекционную площадку, чтобы он мог сам увидеть, что происходит. Многие магазины хотят, чтобы покупатель не ходил в магазин, но мы хотим, чтобы покупатель участвовал в процессе до тех пор, пока не будет начат ремонт. Я спрашиваю наших клиентов: «Если бы вы собирались построить свой дом на склоне горы, разве вы не хотели бы знать, на что похож фундамент?» Шасси — это основа вашего дома на колесах, и мы считаем, что вам важно знать, что там происходит.


Первым компонентом, который мы проверяем под кузовом, является рулевой механизм. В автодомах используется так называемый возвратно-поступательный шариковый тип, и они обычно имеют определенный люфт в силу своей конструкции. В компонентах рулевого механизма должен быть некоторый люфт, и это часто может выражаться в люфте самого рулевого управления (мы подробно рассмотрим рулевые коробки в следующем выпуске). Мы часто держим чертежи рулевых коробок на наших полках, или мы можем отправить ваши чертежи, но на это требуется некоторое время.


Продолжая наш путь к колесам, мы должны проверить рулевую тягу, которая крепится к рулевому механизму, которая называется «руль рулевого управления». У некоторых шатунов есть сменные сочленения, которые изнашиваются, и в этом случае мы можем заменить сочленение, но иногда сочленение просто не было должным образом затянуто на заводе и расшатывалось. «Секторный вал» выходит из рулевого механизма и имеет на нем шлицы; если гайка не была затянута должным образом, в шлицах может быть люфт, а также вал может быть поврежден в результате какого-либо несчастного случая, например, если автобус съехал с дороги и ударился о яму или большой камень.


Следующий компонент называется «тяговое звено», которое может изнашиваться и часто может быть заменено продуктом послепродажного обслуживания. Наконец, шарниры и втулки поперечной рулевой тяги проверяются на люфт и, если они изношены, могут быть заменены продуктами от ряда поставщиков компонентов.


В некоторых системах рулевого управления тяга рулевого управления поддерживается таким механизмом, как «промежуточный рычаг» или «угловой рычаг». Одной из вещей, которыми славится наше производственное подразделение SuperSteer, являются кривошипы, которые мы изготавливаем для поддержки рычажного механизма на шасси P32, шасси Freightliner XC с прямой осью, а также направляющие опоры, которые мы предлагаем для пикапов GM, фургонов и автомобилей Class. C автодома. В конструкциях оригинального оборудования используется втулка втулочного типа, которая может создавать люфт в рулевом механизме, когда он начинает изнашиваться. Проблема в том, что вы не можете предварительно нагрузить (отрегулировать зазор) втулку без определенной степени привязки. Наши продукты заменяют втулки скольжения коническими роликоподшипниками. Они не только намного лучше несут нагрузку, но также могут быть предварительно загружены для точного движения.


На шасси P32 также имеется компонент, называемый «шатунным рычагом». Он крепится к нижней части углового рычага и к центральному звену рулевого управления. Все давление от рулевого механизма проходит через коленчатый рычаг. Единственный способ диагностировать люфт в этом компоненте — запустить двигатель и использовать гидроусилитель руля. В противном случае вы не сможете приложить достаточное усилие к суставу, чтобы игра стала очевидной. Если этот компонент требует замены, SuperSteer также предлагает запасной коленчатый рычаг.


Ослабление направляющего рычага грузовиков, фургонов и автодомов GM класса C может привести к изменению схождения (когда колеса смотрят внутрь или наружу) по мере движения автомобиля по дороге, а схождение является наиболее важным фактором износа шин. угол. Фактически, схождение, отклоненное всего на 1/8 дюйма, равно 28 футам бокового трения на милю, что приводит к значительному ускорению износа шин. Наша опора натяжного ролика SuperSteer имеет более прочный литой алюминиевый корпус и конические роликовые подшипники. Кроме того, совместно с Cognito Motorsports мы разработали комплект, в который входят рулевая колонка, центральная тяга и опора натяжного ролика для улучшения ощущения рулевого управления.


И последнее, но не менее важное: иногда передние и/или задние листовые рессоры в шасси Chevy P32, Ford и некоторых Workhorse могут вызывать ощущение свободного хода рулевого управления. Это часто можно вылечить с помощью трек-бара SuperSteer, но это другая тема, которую мы обсудим в следующем выпуске.


Свободный ход рулевого управления не должен уменьшать ваши впечатления от вождения. Обладая небольшими знаниями и хорошим магазином центровки, вы сможете значительно уменьшить или устранить проблему.



Если вам нужна помощь с вашим домом на колесах, свяжитесь с нами сегодня!

РАСПРОСТРАНЕННЫЕ ПРОБЛЕМЫ АВТОМОБИЛЕЙ

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

УЧЕБНЫЙ ЦЕНТР

Краткое руководство по диагностике 10 распространенных проблем с рулевым управлением

Прежде чем проклинать свою систему рулевого управления, вам нужно точно определить истинную причину проблемы. Плохое рулевое управление на самом деле может быть результатом проблем с системой подвески, изношенных шин или других недостатков системы, не связанной с рулевым управлением.

Опять же, может быть это ваша система рулевого управления.

Мы нашли этот винтажный руль Nardi в классической Toyota Celica GT. (Image/OnAllCylinders)

Суть в том, что вам необходимо отследить основную причину проблемы, прежде чем вы начнете исправлять плохую работу рулевого управления. Мы рассмотрели избыточную и недостаточную поворачиваемость как отдельные проблемы, , но ниже мы включили 10 других распространенных проблем с рулевым управлением и их вероятные причины. Определив возможные проблемные места, вы можете перестать ругаться и начать лечить свои проблемы с рулевым управлением.

Проблема: Тугое рулевое управление

Описание: Жесткое рулевое управление — это состояние, при котором вы должны прилагать чрезмерные усилия, чтобы повернуть рулевое колесо.

  • Возможная причина №1: Трение или слишком маленький зазор в рулевом механизме, рулевой тяге или шаровых шарнирах.
  • Возможная причина №2: Низкое или неравномерное давление в шинах.
  • Возможная причина № 3: Чрезмерный положительный кастер колес/шин, что также приводит к слишком быстрому возврату рулевого колеса.
  • Возможная причина №4: Усилитель руля не работает; тем не менее, вы можете устранить виновника проблемы с гидроусилителем руля, подняв переднюю часть автомобиля над полом и запустив двигатель. Если рулевое колесо по-прежнему легко поворачивается, рулевое управление не виновато.
  • Возможная причина № 5: Корпус или рама погнуты или смещены.

Проблема: Чрезмерный люфт в рулевом управлении

Чрезмерный люфт возникает, когда происходит дополнительное движение рулевого колеса без реакции или движения передних колес. Слишком большая игра может снизить вашу способность точно управлять автомобилем или даже контролировать его.

  • Возможная причина №1: Ослабление рулевого механизма.
  • Возможная причина № 2 : Ослабление рулевой тяги.
  • Возможная причина №3: ​​ Износ шарового шарнира или поворотного кулака.
  • Возможная причина № 4: Ослаблен подшипник колеса.

Проблема: Блуждание руля

Блуждание – это склонность автомобиля к заносу с одной стороны дороги на другую.

  • Возможная причина №1: Несоответствие шин или неравномерное давление в шинах.
  • Возможная причина № 2: Рычажный механизм заедает или недостаточно смазан.
  • Возможная причина №3: ​​ Рулевой механизм заедает или недостаточно смазан.
  • Возможная причина № 4: Чрезмерное схождение колес.
  • Возможная причина № 5: Ослабление рулевого механизма или тяги.
  • Возможная причина № 6: Проблемы с шасси/подвеской, особенно ослабление шаровых шарниров или листовых рессор.
  • Возможная причина № 7: Неравномерная загрузка автомобиля.

Проблема: Автомобиль тянет в одну сторону

В этом случае вы заметите, что ваш автомобиль всегда тянет в одну сторону во время обычного движения.

  • Возможная причина №1:  Наиболее распространенная причина — неравномерное давление в шинах.
  • Возможная причина № 2:  Несоосность автомобиля, как правило, неравномерный кастер или развал.
  • Возможная причина №3: ​​ Подшипник колеса шины.
  • Возможная причина № 4: Неровные, провисшие или сломанные пружины.
  • Возможная причина № 5:  Неравномерная регулировка торсиона.
  • Возможная причина № 6:  Пробуксовка тормозов.

Проблема: автомобиль тянет в одну сторону при торможении

Если ваш автомобиль отклоняется в сторону при торможении, рассмотрите одну из следующих возможных причин:

  • Возможная причина №1: Неравномерное давление в шинах .
  • Возможная причина № 2:  Несоосность автомобиля, как правило, неравномерный кастер или развал.
  • Возможная причина №3: ​​  Заедание тормозов.

Проблема: Колебание рулевого управления

Колебание переднего колеса на оси поворота, что приводит к характерному колебанию передней части автомобиля из стороны в сторону.

  • Возможная причина №1: Неравномерное или низкое давление в шинах.
  • Возможная причина № 2:  Ослаблен рулевой механизм или тяга.
  • Возможная причина №3: ​​  Ослаблен шаровой шарнир.
  • Возможная причина №4:  Передние пружины слишком мягкие.
  • Возможная причина № 5:  Неправильный или неравномерный развал.
  • Возможная причина № 6:  Дисбаланс колеса.
  • Возможная причина № 7: Изношенные шины или неравномерный рисунок протектора.

Проблема: Бродяга колеса

Бродяга колеса — это подпрыгивание колеса вверх и вниз на высоких скоростях. В дополнение к любой из возможных причин, перечисленных в разделе shimmy, вот еще несколько возможных способствующих факторов:

  • Возможная причина №1: Колеса разбалансированы.
  • Возможная причина № 2: Чрезмерное биение колеса.
  • Возможная причина №3: ​​  Неисправные амортизаторы.

Проблема: Отдача рулевого управления

Отдача — это резкое или быстрое движение рулевого колеса каждый раз, когда передние колеса наталкиваются на яму или неровность дороги. Хотя некоторая отдача нормальна и неизбежна, чрезмерная отдача может быть вызвана:

  • Возможная причина №1:  Низкое или неравномерное давление в шинах.
  • Возможная причина № 2: Провисшие пружины.
  • Возможная причина №3: ​​  Неисправные амортизаторы.
  • Возможная причина № 4: Ослабление рулевого механизма или тяги.

Проблема: плохая возвратность рулевого колеса

Фраза «плохая возвратность» используется для описания состояния, при котором рулевое колесо медленно возвращается в прямолинейное положение после поворота. Как правило, колесо возвращается в центральное положение после того, как водитель отпускает его. Если возврат идет медленно или требует, чтобы вы вручную переместили рулевое колесо обратно в центральное положение, вам следует сосредоточиться на следующих областях:

  • Возможная причина №1:  Трение в системе рулевого управления — рулевой механизм, рычажный механизм и т.  д.
  • Возможная причина №2:  Трение в системе подвески, требующее смазки или замены компонентов.
  • Возможная причина №3: ​​ Чрезмерный отрицательный развал.
  • Возможная причина № 4:  Неполадки в системе рулевого управления с усилителем.

Проблема: Визг шин на поворотах

Эта очевидная проблема обычно возникает при прохождении поворотов на чрезмерно высоких скоростях. Звучит как кто-нибудь, кого вы знаете? Грешник.

Если по какой-то причине это не похоже на вас, вот еще несколько возможных причин:

  • Возможная причина № 1:  Низкое или неравномерное давление в шинах.
  • Возможная причина № 2:  Неправильная установка колес.
  • Возможная причина №3: ​​  Износ шин.
Источник: Автомобильная механика, десятое издание.

19VAC30-70-470.

Рулевое управление.

Проверить и отклонить, если:

1. Чрезмерный люфт в любой точке рулевого механизма. Рулевой механизм необычайно тугой и заедает при полном повороте руля вправо и влево. Рулевой механизм не поворачивается в обоих направлениях, стоп за стопом или были удалены рулевые упоры. На некоторых моделях пассажирских автобусов может потребоваться открыть смотровую дверцу для визуального осмотра карданных шарниров рулевого вала.

2. Усилитель рулевого управления неисправен и влияет на адекватное управление автомобилем, или уровень жидкости в бачке ниже рабочего уровня, или очевидна утечка жидкости гидроусилителя рулевого управления. Не отвергайте из-за сырости. Шланги гидроусилителя руля имеют трещины, перегибы, сужения или протерты, обнажая внутреннюю ткань; трубки или соединения протекают, пережаты, зажаты, треснуты или сломаны. Трубки и шланги гидроусилителя рулевого управления должны быть защищены от перетирания, перегиба или других механических повреждений и должны быть установлены таким образом, чтобы исключить контакт с выхлопной системой автомобиля или любым другим источником высоких температур. Ремень ГУР недостаточно натянут, изношен или отсутствует. Поликлиновой ремень следует отбраковывать только в том случае, если отсутствует часть оребрения или глубокий порез или трещина обнажают внутреннюю ткань ремня. (Не отказывайтесь от множества мелких поверхностных трещин, которые появляются на ребрах или спине.)

ПРИМЕЧАНИЕ: Если автомобиль оснащен гидроусилителем руля, во время проверки двигатель должен работать.

3. Любая модификация любой части системы рулевого управления, влияющая на правильное рулевое управление. На конец рулевой тяги, промежуточный рычаг, шаровой шарнир или любую другую часть рулевого механизма автомобиля был установлен ремонтный комплект или комплект для профилактического обслуживания.

ПРИМЕЧАНИЕ. Эта система требует проверки движущихся компонентов на наличие зазоров рулевого колеса, незакрепленных частей или заедания. Для правильной проверки компонентов гидроусилителя руля двигатель должен работать.

ПРИМЕЧАНИЕ. Ремонтный комплект или комплект для профилактического обслуживания обычно состоит из небольшой пружины и пластикового колпачка, который надевается на шпильку компонента и удерживается на месте стопорной гайкой. В настоящем пункте нет ничего, что запрещало бы замену деталей или узлов рулевого механизма автомобиля с целью устранения недостатков в рулевом механизме.

4. Рулевая рейка/Travel-Trucks.

Перед осмотром автомобиль необходимо поставить на гладкую, сухую, ровную поверхность. Для автомобилей, оснащенных гидроусилителем руля, двигатель должен работать, а уровень жидкости, натяжение и состояние ремня должны быть адекватными перед проверкой.

Когда опорные колеса установлены прямо, поворачивайте рулевое колесо до тех пор, пока не будет обнаружено движение передних опорных колес. Совместите контрольную отметку на рулевом колесе с отметкой на линейке и медленно поворачивайте рулевое колесо в противоположном направлении, пока не будет обнаружено движение переднего опорного колеса. Измерьте люфт на рулевом колесе. Также доступны специальные инструменты для проверки зазоров, измеряющие свободный ход в дюймах или градусах. Такие инструменты всегда следует устанавливать и использовать в соответствии с инструкциями производителя. Подняв автомобиль, осмотрите рулевую тягу, шаровые шпильки, узлы наконечников рулевых тяг и все шарнирные точки. На автомобилях с гидроусилителем руля двигатель должен работать.

Отклонить транспортное средство, если движение рулевого колеса превышает:

Steering Wheel Size and Lash

Steering wheel diameter

Manual steering system

16 inches or less

2 inches (51 mm)

18 дюймов

2 1/4 дюйма (57 мм)

19 inches

2 3/8 inches (60 mm)

20 inches

2 1/2 inches (64 mm)

Отбраковать автомобиль, если визуальный осмотр выявит чрезмерный износ и/или ослабление крепления любого шарового пальца, концевого узла, точки поворота или механического соединения.

5. Любая модификация или замена рулевого колеса, влияющая на правильное управление. Оно должно быть отклонено, если оно имеет меньшие размеры, чем оригинальное заводское оборудование.

6. В рулевой колонке отсутствуют или ослаблены болты или установочные детали, что приводит к перемещению рулевой колонки из ее нормального положения. Универсальные шарниры рулевого вала ослаблены или демонстрируют ненормальное движение при вращении вала. Любые сварные ремонты производятся в системе рулевого управления, рулевой колонке, рулевом редукторе, шатуне или карданных шарнирах. Любое движение рулевой гайки под нагрузкой рулевого управления.

7. Любые отсутствующие или ослабленные болты или другие детали, приводящие к движению коробки рулевого механизма в точке крепления к раме автомобиля.

8. Ослабление сошки на рулевом редукторе, выходном валу или редукторе.

9. Отсутствует какая-либо втулка поперечного рычага.

10. Любое транспортное средство, оснащенное промежуточным рычагом, слишком ослаблено.

11. Любое движение, кроме вращательного, между любым рычажным элементом и точкой его крепления более 1/8 дюйма, измеренное только с усилием руки.

12. Ослабленные хомуты, зажимные болты на концах рулевых тяг или тяг.

13. Ослабление любого резьбового соединения.

14. Ослабленная или отсутствующая гайка на рулевых тягах, шатуне, краске, рулевом рычаге или наконечниках рулевой тяги.

15. Колесные подшипники/рулевая тяга.

а. Когда передняя часть автомобиля поднята должным образом, отодвиньте колодки от ротора дисковых тормозов и возьмитесь за переднее колесо сверху и снизу, энергично покачивайте вперед и назад и записывайте движение. Ослабление ступичного подшипника определяется по относительному движению между тормозным барабаном или диском и опорной пластиной или брызговиком.

(1) Отбраковать транспортное средство, если относительное смещение между барабаном и опорной пластиной (диском и брызговиком) превышает 1/4 дюйма по внешней окружности шины для транспортных средств полной разрешенной массой более 10 000 фунтов.

(2) Отклонить транспортное средство, если какой-либо колесный подшипник чрезмерно изношен или неправильно отрегулирован; какой-либо шплинт или другое запорное устройство отсутствует или не работает.

б. Люфт рулевой тяги. Сначала устраните все перемещения подшипников колес, включив рабочий тормоз. При поднятом автомобиле, как показано ниже, и колесах в прямом положении, возьмитесь за переднюю и заднюю части шины и попытайтесь переместить узел вправо и влево, не перемещая рулевой механизм.

Reject vehicle if measured movement at front or rear of tire is greater than:

3

3

0002 более 18 дюймов

Wheel size:

17 inches or less

— 1/4 inch (6. 5mm)

от 17 до 18 дюймов

— 3/8 дюйма (9,5 мм)

— 1/2 дюйма (13 мм)

c. Вор в законе. Если автомобиль оснащен шкворнями, сначала устраните перемещение всех колесных подшипников, включив рабочий тормоз. Приподняв переднюю часть, как показано на рисунке для осмотра колесных подшипников, (рисунок C) возьмитесь за шину сверху и снизу и попытайтесь сдвинуть ее внутрь и наружу, чтобы обнаружить люфт. Измерьте движение в верхней или нижней части шины по внешней окружности.

Reject vehicle if measured movement at top or bottom of tire is greater than:

Wheel size:

16 inches or less

— 1/4 inch

от 17 до 18 дюймов

— 3/8 дюйма

более 18 дюймов

— 1/2 inch

Proper lifting for wheel bearing, steering linkage looseness, and king play action

FIGURE A

РИСУНОК B

РИСУНОК C

ПРИМЕЧАНИЕ: Износ шаровых шарниров: Среди производителей автомобилей в США наблюдается тенденция к использованию шаровых шарниров с индикатором износа на легких грузовиках. Однако многие транспортные средства на дорогах не имеют шаровых шарниров, сигнализирующих об износе. Осмотр обоих типов будет обсуждаться.

Рисунки 1, 2, 3 и 4 ниже иллюстрируют правильный подъем для проверки шаровых шарниров.

а. ПРИМЕЧАНИЕ: Для проверки износа шаровых шарниров на автомобилях, когда пружина опирается на верхний рычаг подвески или когда пружина является частью стойки МакФерсон, или износа в подвеске любого другого типа, не использующей шаровые шарниры, когда передние колеса подвешены на твердом ось, автомобиль необходимо поднять, как показано на рис. 1 или 2.

б. ПРИМЕЧАНИЕ: Верхний рычаг подвески должен быть стабилизирован в нормальном положении для несущей нагрузки с помощью верхнего рычага или другого поддерживающего инструмента, чтобы шаровой шарнир находился в ненагруженном положении.

в. ПРИМЕЧАНИЕ: Для проверки износа шарового шарнира на автомобилях, не указанных на рисунках с 1 по 4, диаграммах или таблицах, когда пружина опирается на нижний рычаг подвески; а для проверки износа шкворня в подвеске любого другого типа, не описанного ранее, когда колеса имеют независимую подвеску, автомобиль необходимо поднять, как показано на рис. 3 или 4.

16. Автомобили без шаровой опоры индикатора износа.

а. При обнаружении люфта в каком-либо шаровом шарнире без шаровых шарниров, указывающих на износ, перед отбраковкой транспортного средства необходимо провести осмотр в соответствии с процедурами и спецификациями, рекомендованными изготовителем.

б. Если нет рекомендуемых производителем процедур и спецификаций, нижние шаровые шарниры проверяются при подъеме, как показано на рис. 1 или 2, или верхние шаровые шарниры при подъеме, как на рис. 3 или 4. В шарнирах не должно быть заметного люфта. шаровые опоры при проверке таким образом.

в. Отклонить транспортное средство, если люфт превышает спецификации производителя. Инспекторам рекомендуется использовать циферблатный индикатор или калибр для проверки шарового шарнира при проверке люфта шарового шарнира, когда изготовитель предоставляет процедуры и спецификации.

17. Шаровые шарниры с индикаторами износа. Подоприте автомобиль с нагруженными шаровыми опорами (в обычном положении при вождении). Очистите пресс-масленку и контрольную поверхность от грязи и жира. Определите, выходит ли контрольная поверхность за поверхность крышки шарового шарнира.

Отклонить транспортное средство, если контрольная поверхность находится заподлицо с поверхностью крышки или внутри нее.

18. Любое транспортное средство, прошедшее проверку в соответствии с рекомендацией производителя такого транспортного средства и признанное соответствующим техническим требованиям, считается соответствующим правилам проверки.

Государственный орган

    § 46.2-1165 Кодекса Вирджинии. Исторические примечания Получено из VR545-01-07 § 47, eff. 1 мая 1990 г.; с поправками, Регистр Вирджинии, том 10, выпуск 8, эфф. 9 февраля 1994 г.; Том 15, Выпуск 2, эфф. 11 ноября 1998 г.; Том 21, выпуск 4, эфф. 22 сентября 2004 г.; Том 24, выпуск 8, эфф. 1 марта 2008 г.; Опечатки, 25:3 В.А.Р. 543 13 октября 2008 г.; с поправками, Регистр Вирджинии, том 32, выпуск 24, эфф. 3 октября 2016 г.; Исправления, 32:26 В.А.Р. 3588 22 августа 2016 г.

Адреса веб-сайтов, указанные в Административном кодексе Вирджинии для документов, включенных посредством ссылки, предназначены только для удобства читателя, не обязательно должны быть активными или текущими, и на них нельзя полагаться. Чтобы обеспечить точность информации, включенной посредством ссылки, читателю рекомендуется использовать исходный документ, описанный в регламенте.

Административный кодекс Вирджинии предоставляется в режиме онлайн Генеральной Ассамблеей штата Вирджиния. Мы не можем отвечать на юридические вопросы или отвечать на запросы о юридической консультации, включая применение закона к конкретному факту. Чтобы понять и защитить свои законные права, вам следует проконсультироваться с адвокатом.

Рулевое колесо сильно «люфтит» или движется.

subaru le… Рулевое колесо сильно «люфтит» или движется. субару ле…

Задайте вопрос, получите ответ как можно скорее!

×

ЗАПРОСИТЬ ЦЕНУ

спросил

Эрик Д

на Декабрь 03, 2016

Мой Subaru Legacy GT 2005 года внезапно дал мне очень неотзывчивую проблему с рулевым управлением. С увеличением скорости становится хуже. Иногда мне кажется, что я скользю, как будто я на льду, а шины не имеют сцепления с дорогой. Я поворачиваю руль, и машина не поворачивается, пока не «схватывает», а иногда дергается или слегка виляет. Рулевое колесо не возвращается в центральное положение и не выровнено по направлению движения.

Недавно мне сделали несколько установок в Car Toys. Вспомогательный шнур и система дистанционного запуска. Я не думаю, что предохранители и электрические работы могут повлиять на рулевое управление, но я, очевидно, не эксперт. Просто странно, что менее чем через неделю возникает эта проблема. Я также отвез машину к своему механику около месяца назад и заменил всю рулевую рейку с усилителем. Надеюсь, это не имеет прямого отношения.

Первое, что я думаю, это втулки. У машины пробег 200 тысяч километров, полный сток.

Пробег моей машины 220000 миль.
В моей машине установлена ​​автоматическая коробка передач.

Проверка тормозов, рулевого управления и подвески $94,99 — $114,99 Получить предложение

Марвин Сандерленд

Автомеханик

23 года опыта

Привет. Первое, что вам нужно сделать, это провести тест рулевого управления в сухом парке. Попросите кого-нибудь сесть в машину и включить стояночный тормоз. Затем попросите их запустить двигатель и повернуть руль влево и вправо, пока колеса не начнут двигаться. Загляните под автомобиль в систему рулевого управления и посмотрите, что движется. Если вы заменили систему реечной передачи месяц назад и вдруг у вас разболталось рулевое управление, то либо шаровые шарниры на конце ослаблены, либо втулки на рейке и шестерне отсутствуют или повреждены. Исправьте или замените то, что движется. Если вам нужна дополнительная помощь с вращением рулевого колеса и неподвижными шинами, обратитесь за помощью к профессионалу, например, к вашему механику.

Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш условия обслуживания подробнее

Получите мгновенную смету для вашего автомобиля

К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены

Узнать цену


Механик со стажем?

Зарабатывайте до $70/час

Подать заявку

Что спрашивают другие

Обогрев сиденья не работает.

Наличие неработающего сиденья с подогревом не является чем-то из ряда вон выходящим. В большинстве случаев выходит из строя сетка обогревателя сиденья. Как правило, это происходит со временем только из-за того, что при посадке и вставании сиденье прогибается…

Моя машина начала неровно работать на холостом ходу, вибрация сразу после запуска автомобиля, вибрация при ускорении, вибрация, неровный холостой ход плохой

Это похоже у тебя пропуски зажигания в двигателе. Проверьте и отсканируйте систему, чтобы увидеть, присутствуют ли коды пропусков зажигания двигателя. Если да, то механик может проверить катушку (https://www.yourmechanic.com/article/symptoms-of-a-bad-or-failing-ignition-coil)…

Неисправность фар

Привет, вполне вероятно, что у вас просто перегорела фара (https://www.yourmechanic.com/services/headlight-bulb-replacement) на вашем Chevrolet Spark 2009 года. На вашем автомобиле установлены лампы ближнего и дальнего света. Какая лампочка активируется, зависит от положения…

Здравствуйте, у меня есть f150 XLT 2006 года с двигателем 2v 4.6. Он имеет впуск холодного воздуха от k

Привет, спасибо, что написали. Буду рад помочь вам. Код P2104 (https://www.yourmechanic.com/article/p2104-obd-ii-trouble-code-throttle-actuator-control-system-forced-idle-by-jay-safford) относится к приводу управления положением дроссельной заслонки, и код P2126 (https://www.yourmechanic.com/article/-p2126-obd-ii-trouble-code-throttle-pedal-position-sensor-switch-e-circuit-range-performance-by-jamahl-walker ) относится к датчику положения дроссельной заслонки. Если какой-либо из этих компонентов не работает должным образом, это…

Комбинация приборов на приборной панели, тахометр прыгает, спидометр на 0. Отключен модуль ABS, спидометр на 0. Не переключает передачи

Здравствуйте. Есть много возможных проблем, которые могут вызвать это. В большинстве случаев это происходит либо из-за короткого замыкания в модуле ABS, либо из-за проблем с напряжением. Я обычно начинаю с…

почему не работает обогрев боковых зеркал со стороны водителя

Привет. Есть несколько причин, по которым не работает обогрев зеркала со стороны водителя. Первое, что приходит на ум, это перегорел предохранитель обогревателя зеркала, из-за чего оно не работает. Еще…

В моей машине перестал работать звуковой сигнал. Как заставить трубить рог?

Привет и спасибо, что связались с YourMechanic. Сначала проверьте блок предохранителей на наличие предохранителя в гнезде звукового сигнала. Убедитесь, что предохранитель на месте и не сгорел. Если предохранитель сгорел, замените предохранитель (https://www.yourmechanic.com/services/fuse-replacement) и проверьте по…

Подойдет ли раздаточная коробка от Dakota 93 МКПП к 96?

Здравствуйте. Мои исследования показывают, что Dakota двух разных модельных годов использует две разные модели раздаточной коробки, на что указывают их номера деталей. Это означает, что они, вероятно, разные и не совместимы друг с другом. В зависимости от того, что…

Код P0220

Похоже, вы описываете симптомы неисправности датчика положения дроссельной заслонки. Датчик положения дроссельной заслонки (https://www.yourmechanic.com/services/throttle-position-sensor-replacement) контролирует положение дроссельной заслонки внутри корпуса дроссельной заслонки по отношению к положению вашей ноги на педали газа…

Статьи по Теме

Лучшие подержанные автомобили для покупки, если вы скалолаз

Если вы скалолаз, вам нужен автомобиль, который доставит вас туда, куда вам нужно, даже если местность становится неровной. Иногда вы можете жить вне своего автомобиля, поэтому вам также нужна установка…

Каков срок службы датчика угла поворота рулевого колеса?

Когда-то Давным-давно система рулевого управления вашего автомобиля была довольно простой. Сегодня это совсем не так. Поскольку все больше и больше электронных систем добавляются к нашим автомобилям для повышения устойчивости, контроля и маневренности, эти системы неизбежно становятся все более…

Как заменить рулевой демпфер движение от хода к рулю.


Просмотрите другой контент

Техническое обслуживание

Смета

Услуги


Jeep Wrangler Ослабление рулевого колеса – РЕШЕНО – 4WheelDriveGuide

Ощущение ослабления рулевого управления, чрезмерный люфт, недоумение и резкие колебания реакции рулевого управления на низких и высоких скоростях были постоянной проблемой для Jeep Wrangler, вызывающей у их владельцев большое беспокойство. Конструкция компонентов подвески и рулевого управления Wrangler сделала его печально известным из-за множества проблем, связанных с рулевым управлением. Если вы испытываете какие-либо из этих симптомов, вы можете найти решение в этой статье.

Jeep Wranglers. мучил владельцев Jeep Wrangler в течение многих лет без какого-либо реального решения со стороны FCA до недавнего времени. Они представили модернизированный рулевой механизм, который, по-видимому, устраняет люфт в рулевом управлении, однако он не полностью устраняет проблемы с отслеживанием и недоумением.

Итак, насколько плохо управляется Wrangler?

Рассмотрим симптомы ослабления рулевого управления более подробно.

Содержание

Рулевое колесо Jeep Wrangler «разболталось»

Садитесь в Jeep Wrangler после вождения внедорожника любой другой марки, и вы сразу почувствуете разницу в поведении рулевого управления. Рулевое управление не такое четкое и постоянно требует незначительных корректировок , чтобы держать его прямо. Поезжайте на нем достаточно долго, и вы, возможно, просто привыкнете к нему, или он сведет вас с ума.

Кроме того, у нас также есть чрезмерный люфт с «мертвой точкой», что приводит к очень расплывчатым реакциям на рулевое управление.

Симптомы

  • Постоянная коррекция в направлении вождения
  • Рулевое управление слегка «Twitchy». в отзывчивости руля в зависимости от вашей скорости

Справедливости ради следует отметить, что сама форма и настройка подвески Wrangler, а именно цельная передняя ось с шасси с лестничной рамой, означают, что он никогда не будет вести себя как спортивный автомобиль или роскошный седан с IFS (независимая передняя подвеска). приостановка). Конструкция кузова на раме с неразрезными передними мостами обеспечивает превосходные характеристики на бездорожье и способность буксировать тяжелые грузы в сложных условиях в течение длительного времени. Вот почему вы найдете большинство тяжелых грузовиков с этой конструкцией. Вы можете прочитать больше о преимуществах и недостатках обоих типов шасси здесь: Лестничная рама против монококового внедорожника. Плюсы и минусы шасси 9.0003

Итак, превосходство Jeep Wrangler на бездорожье означает, что на дороге он будет страдать. К сожалению, у вас всегда будет некоторая коррекция на более высокой скорости, поскольку транспортное средство напоминает блок Lego на колесах. Это просто природа зверя.

Но насколько приемлема игра и удивление, и можно ли как-то настроить этого зверя, чтобы он вел себя на дороге более приемлемо?

К счастью, есть несколько самодельных настроек, которые вы можете применить, чтобы немедленно облегчить некоторые из симптомов, описанных выше, и вам даже не понадобится специальное оборудование. После внесения приведенных ниже исправлений многие владельцы сообщили об огромной разнице в поведении рулевого управления и остались довольны.

Теперь давайте рассмотрим некоторые исправления более подробно.

Решения

  • Ручная регулировка наклона рулевого механизма
  • Регулировка давления в шинах. Многие дилерские центры печально известны заправкой шин.
  • Отрегулировать развал-схождение
  • Установить регулируемую рулевую тягу
  • Установить LCA для вторичного рынка

Теперь посмотрим, как мы можем вручную отрегулировать рулевой механизм, что приведет к существенной разнице в центрировании и уменьшению мертвых зон. точечная сенсация.

Регулировка рулевого механизма

Хорошо, с самого начала важно отметить, что вы выполняете эту процедуру на свой страх и риск! Вы предупреждены. Jeep специально заявляет, что это не регулируемый ящик, и многие из них были загерметизированы постоянным локтайтом, однако многие успешно сделали это без каких-либо немедленных побочных эффектов. Jeep советует заменить рулевой механизм единственным вариантом. Очевидно!

Существуют заводские уставки, отмеченные зеленым цветом на регулируемых гайках, что указывает на настройку выравнивания. Со временем это может измениться. Не все Wrangler настроены одинаково, поэтому при регулировке рекомендуется выполнять небольшие регулировки за раз, а затем проверять тяжесть рулевого управления и соответствующим образом регулировать или отступать. Рекомендуемая регулировка – поворот по часовой стрелке на 1/8 оборота.

Коробка предварительно нагружена на заводе, поэтому она не пережевывает шестерни.

Существует риск превышения заводских настроек, что может привести к повреждению внутренних шестерен и преждевременному износу рулевого механизма, поэтому будьте осторожны при этом. Эти рулевые коробки должны быть установлены с небольшим зазором, чтобы они не заедали при определенных условиях. Коробка предварительно нагружена на заводе, поэтому она не пережевывает шестерни. Убедитесь, что вы допускаете небольшой люфт в рулевом управлении.

Количество игр значительно различается от машины к машине, и если вы регулярно «рулите», убедитесь, что вы начинаете с незначительных корректировок. Регулировка повлияет на поведение рулевого управления автомобиля на бездорожье, сделав его более чувствительным и «подергивающимся» в условиях бездорожья.

Регулировка выполняется непосредственно на рулевом механизме путем ослабления регулировочного винта и контргайки. Процедура проста и занимает не более 10 минут. Просто ослабьте контргайку, отрегулируйте винт по часовой стрелке на 1/8 оборота небольшими шагами и затяните контргайку.

You will need the following tools to complete the procedure:

  • 1/2″ drive ratchet
  • 16 inch extension
  • 1/2 swivel
  • 15mm socket

Большинство гаек отвинчиваются без усилий, однако есть сообщения о том, что резьба герметизируется с помощью Loctite, очевидно, для того, чтобы регулируемая гайка не ослабла после того, как она была собрана и отрегулирована на заводе. В этом случае вам, возможно, придется использовать тепло, чтобы ослабить Loctite, и дополнительную силу, чтобы сломать уплотнение. Будьте внимательны, чтобы не сорвать шестигранную головку регулятора.

К счастью, в большинстве коробок не используется Loctite, и винт ослабляется без особых усилий.

Посмотрите видео ниже
