Манометрическое давление формула: Что такое избыточное давление

6. Абсолютное и манометрическое давление. Вакуум. Приборы для измерения давления

Применив основное уравнение гидростатики для двух точек, одна из которых расположена на свободной поверхности, получим:

или

,

где р₀ – давление на свободной поверхности;

z₀ – z = h – глубина погружения точки А (см. рис. 3.4).

Отсюда следует, что давление в жидкости увеличивается с глубиной погружения, а формула абсолютного гидростатического давления в точке покоящейся жидкости имеет вид:

. (3.10)

Часто давление на свободной поверхности воды равно атмосферному давлению р₀ = р_ат, в этом случае абсолютное давление определяется как:

, (3.10^*)

а называют избыточным давлением и обозначают р_изб.

Избыточное давление определяется как разность абсолютного и атмосферного давлений:

,

при р₀ = р_ат:

Абсолютное гидростатическое давление может быть меньше атмосферного, но всегда больше нуля. Избыточное давление может быть и больше, и меньше нуля.

Положительное избыточное давление называют манометрическим давлением р_ман:

.

Манометрическое давление показывает, на сколько абсолютное давление превышает атмосферное.

Отрицательное избыточное давление называют вакуумметрическим давлением р_вак:

.

Вакуумметрическое давление показывает насколько абсолютное давление ниже атмосферного.

Практически наибольший вакуум в жидкости ограничен значением давления насыщенного пара жидкости при данной температуре.

П роиллюстрируем графически взаимосвязь между абсолютным, манометрическим и вакуумметрическим давлениями (рис. 3.11).

Представим плоскость, во всех точках которой абсолютное давление р_абс = 0 (линия 0-0 на рис. 3.11). Выше этой плоскости на расстоянии, соответствующем атмосферному давлению, расположена плоскость, во всех точках которой р_абс = р_ат (линия А-А). Таким образом, линия 0-0 является базой для отсчета абсолютного давления, а линия А-А – базой для отсчета манометрического давления и вакуума.

Если в точке С в жидкости абсолютное давление р_абс(С) больше атмосферного, то расстояние от точки С до линии А-А будет равно манометрическому давлению р_м(С) в точке С. Если в точке D в

жидкости абсолютное давление p_абс(D) меньше атмосферного, то расстояние от точки D до линии А-А будет соответствовать вакуумметрическому давлению р_(вак)D в точке D.

Приборы для измерения гидростатического давления можно подразделить на две группы: жидкостные и механические. В основе жидкостных приборов для измерения давления лежит принцип сообщающихся сосудов.

Простейшим жидкостным прибором для измерения давления является пьезометр. Пьезометр представляет собой прозрачную трубку диаметром не менее 5 мм (для избежания капиллярности). Один ее конец присоединен к сосуду, в котором измеряется давление, а другой конец открыт. Схема установки пьезометра показана на рис. 3.12,

а.

Абсолютное давление в сосуде в точке С присоединения пьезометра в соответствии с формулой (3.10^*) составляет:

, (3.11)

где h_п – высота подъема жидкости в пьезометре (пьезометрическая высота).

Из уравнения (3.11) находим, что:

.

Таким образом, высота подъема жидкости в пьезометре определяется избыточным (манометрическим) давлением в точке С. Измерив высоту подъема жидкости в пьезометре, можно определить избыточное давление в точке его присоединения.

С помощью пьезометра можно определить давление р₀ в сосуде над свободной поверхностью. Давление в точке С:

, (3.12)

где h_С – глубина погружения точки

С относительно уровня жидкости в сосуде.

Из уравнений (3.11) и (3.12) находим:

.

В этом случае для удобства определения разности h_п – h_С схема установки пьезометра может быть такой, как на рис. 3.12, б.

Пьезометр является очень чувствительным и точным прибором, однако он удобен только для измерения небольших давлений; при больших давлениях трубка пьезометра получается, чрезмерно длинной, что осложняет измерения. В этих случаях применяют так называемые жидкостные манометры, в которых давление уравновешивается не той же жидкостью, что и жидкость, находящаяся в сосуде, как это имеет место в пьезометре, а жидкостью большего удельного веса; обычно такой жидкостью является ртуть. Так как удельный вес ртути больше удельного веса воды в 13,6 раза, то при измерении одних и тех же давлений трубка ртутного манометра оказывается значительно короче пьезометрической трубки и сам прибор получается более компактным.

Ртутный манометр (рис. 3.13) представляет собой обычно U-образную стеклянную трубку, изогнутое колено которой заполняется ртутью. Под действием давления р в сосуде уровень ртути в левом колене манометра понижается, а в правом – повышается. При этом гидростатическое давление в точке А, взятой на поверхности ртути в левом колене, по аналогии с предыдущим, определяется следующим образом:

,

где _ж и _рт – плотности соответственно жидкости в сосуде и ртути.

Отсюда:

.

В тех случаях, когда необходимо измерить не давление в сосуде, а разность давлений в двух сосудах или же в двух точках жидкости в одном и том же сосуде, применяют дифференциальные манометры.

Дифференциальный манометр, присоединенный к двум сосудам А и В, представлен на рис. 3.14. Здесь для давления р на уровне поверхности ртути в левом колене имеем:

,

откуда:

,

или, так как ,

Таким образом, разность давлений определяется разностью уровней в двух коленах дифференциального манометра.

Для повышения точности измерений, а также при измерении незначительных давлений применяются микроманометры.

Микроманометр состоит из резервуара А, присоединяемого к сосуду, в котором измеряется давление, и манометрической трубки В, угол наклона α к горизонту которой можно менять. Одна из конструкций микроманометра, так называемый наклонный микроманометр, изображена на рис. 3.15.

Давление у основания трубки, измеряемое микроманометром, определяется выражением:

Микроманометр обладает большей чувствительностью, так как он позволяет вместо малой высоты h отсчитывать длину l тем большую, чем меньше угол .

Д ля измерения давления меньше атмосферного (в сосуде имеется вакуум) служат приборы, называемые вакуумметрами. Однако вакуумметры обычно измеряют не непосредственно давление, а вакуум, то есть недостаток давления до атмосферного. Принципиально они ничем не отличаются от ртутных манометров и представляют собой заполненную ртутью изогнутую трубку (рис. 3.16), один конец которой А соединяется с сосудом В, где измеряется давление

р, а другой конец С открыт. Пусть, например, измеряется давление газа в сосуде В, в этом случае получаем:

.

Высоту

,

соответствующую вакууму в сосуде называют вакуумметрической высотой и обозначают h_вак.

Когда необходимо измерять большие давления, применяют приборы второго типа – механические. Наибольшим распространением пользуется на практике пружинный манометр (рис. 3.17, а). Он состоит из полой тонкостенной изогнутой латунной трубки (пружины) А, один конец которой запаян и соединен при помощи цепи В с зубчатым механизмом С; второй конец трубки – открытый – сообщается с сосудом, в котором замеряется давление. Через этот конец в трубку А поступает жидкость. Под действием давления пружина частично распрямляется и посредством зубчатого механизма приводит в движение стрелку, по отклонению которой судят о величине давления. Такие манометры обычно снабжаются градуированной шкалой, показывающей давление в атмосферах, а иногда оборудуются и самописцами.

Кроме того, существуют так называемые мембранные манометры (рис. 3.17, б), в которых жидкость воздействует на тонкую металлическую (или из прорезиненной материи) пластинку – мембрану. Получающаяся при этом деформация мембраны посредством системы рычагов передается стрелке, указывающей величину давления.

Манометрическое давление в любой точке жидкости с высотой Калькулятор

✖Удельный вес жидкости также известен как удельный вес, это вес на единицу объема жидкости. Например, удельный вес воды на Земле при 4 ° C составляет 9,807 кН / м3 или 62,43 фунта-силы / фут3. ⓘ Удельный вес жидкости [y]		Килоньютон на кубический метрНьютон на кубический сантиметрНьютон на кубический метрНьютон на кубический миллиметр	+10% -10%
✖Высота — это расстояние между самой низкой и самой высокой точками человека/фигуры/объекта, стоящего прямо.ⓘ Высота [h]		створаАнгстремарпанастрономическая единицаАттометрAU длиныЯчменное зерноМиллиардный светБор РадиусКабель (международный)Кабель (UK)Кабель (США)калибрсантиметрцепьCubit (греческий)Кубит (Длинный)Cubit (Великобритания)ДекаметрДециметрЗемля Расстояние от ЛуныЗемля Расстояние от СолнцаЭкваториальный радиус ЗемлиПолярный радиус ЗемлиРадиус электрона (классическая)флигельЭкзаметрFamnВникатьFemtometerФермиПалец (ткань)ширина пальцаФутFoot (служба США)ФарлонгГигаметрРукаЛадоньгектометрдюймкругозоркилометркилопарсеккилоярдлигаЛига (Статут)Световой годСсылкаМегаметрМегапарсекметрмикродюйммикрометрмикронмилмилиМиля (Роман)Миля (служба США)МиллиметрМиллион светлого годаNail (ткань)нанометрМорская лига (международная)Морская лига ВеликобританииМорская миля (Международный)Морская миля (Великобритания)парсекОкуньпетаметрцицеропикометраПланка ДлинаТочкаполюскварталРидРид (длинный)прутРоман Actusканатныйрусский АрчинSpan (ткань)Солнечный радиусТераметрТвипVara КастелланаVara ConuqueraVara De ФаареяДворЙоктометрЙоттаметрЗептометрЗеттаметр	+10% -10%

✖Манометрическое давление – это величина, на которую давление, измеренное в жидкости, превышает давление атмосферы. ⓘ Манометрическое давление в любой точке жидкости с высотой [Pg]

Атмосфера ТехническийАттопаскальБармикробарСантиметр ртутного столба (0 °C)Сантиметр водяного столба (4 °C)сантипаскальдекапаскальдесятипаскальДина на квадратный сантиметрэкса паскаль Фемто паскаль Морская вода для ног (15 °C)Вода для ног (4 °C)Вода для ног (60 ° F)ГигапаскальГрамм-сила на квадратный сантиметргектопаскальДюйм ртутного столба (32 ° F)Дюйм ртутного столба (60 ° F)Дюйм водяного столба (4 °C)Дюйм воды (60 ° F)кгс / кв. смКилограмм-сила на квадратный метрКилограмм-сила / кв. миллиметрКилоньютон на квадратный метркилопаскальКило фунт на квадратный дюймКип-сила / квадратный дюймМегапаскальИзмеритель морской водыМетр воды (4 °C)МикробармикропаскальМиллибарМиллиметр ртутного столба (0 °C)Миллиметр воды (4 ° C)миллипаскальнанопаскальНьютон / кв. смНьютон / квадратный метрНьютон / квадратный миллиметрпаскальПета паскаль Пико паскаль пьезаФунт на квадратный дюймПаундаль / квадратный футФунт-сила на квадратный футФунт-сила на квадратный дюймФунты / квадратная ногаСтандартная атмосфераТерапаскальТонна-сила (длинная) на квадратный футТон-сила (длинный) / квадратный дюймТонна-сила (короткая) на квадратный футТонна-сила (короткая) на квадратный дюймторр

⎘ копия

👎

Формула

сбросить

👍

Манометрическое давление в любой точке жидкости с высотой Решение

ШАГ 0: Сводка предварительного расчета

ШАГ 1. Преобразование входов в базовый блок

Удельный вес жидкости: 9. 81 Килоньютон на кубический метр —> 9810 Ньютон на кубический метр (Проверьте преобразование здесь)
Высота: 12 метр —> 12 метр Конверсия не требуется

ШАГ 2: Оцените формулу

ШАГ 3: Преобразуйте результат в единицу вывода

117720 паскаль —> Конверсия не требуется

< 10+ Емкости с жидкостью, подверженные постоянному горизонтальному ускорению Калькуляторы

Манометрическое давление в любой точке жидкости с высотой формула

Манометрическое давление = Удельный вес жидкости*Высота
P_g = y*h

Что такое избыточное давление?

Манометрическое давление — это давление относительно атмосферного давления. Избыточное давление положительно для давлений выше атмосферного и отрицательно для давлений ниже него. Фактически, атмосферное давление увеличивает давление в любой жидкости, не заключенной в жесткий контейнер.

Share

Copied!

14.4: Измерение давления — Физика LibreTexts

1. Последнее обновление

2. Сохранить как PDF

Идентификатор страницы

4056

• OpenStax
• OpenStax

Цели обучения

• Определение манометрического и абсолютного давления
• Объяснить различные методы измерения давления
• Понимание работы барометров с открытой трубкой
• Подробно опишите, как работают манометры и барометры

В предыдущем разделе мы вывели формулу для расчета изменения давления жидкости, находящейся в гидростатическом равновесии. Как оказалось, это очень полезный расчет. Измерения давления важны как в повседневной жизни, так и в науке и технике. В этом разделе мы обсудим различные способы регистрации и измерения давления.

Манометрическое давление в сравнении с абсолютным давлением

Предположим, что манометр на полном баллоне акваланга показывает 3000 фунтов на квадратный дюйм, что составляет приблизительно 207 атмосфер. Когда клапан открывается, воздух начинает выходить, потому что давление внутри бака больше, чем атмосферное давление снаружи бака. Воздух продолжает выходить из бака до тех пор, пока давление внутри бака не сравняется с давлением атмосферы снаружи бака. В этот момент манометр на баке показывает ноль, хотя давление внутри бака на самом деле составляет 1 атмосферу — такое же, как давление воздуха снаружи бака.

Большинство манометров, например, на баллоне с аквалангом, откалиброваны так, чтобы показывать ноль при атмосферном давлении. Показания давления от таких манометров называются манометром давлением , что является давлением по отношению к атмосферному давлению. Когда давление внутри резервуара превышает атмосферное давление, манометр показывает положительное значение. Некоторые манометры предназначены для измерения отрицательного давления. Например, многие физические эксперименты должны проводиться в вакуумной камере, жесткой камере, из которой откачивается часть воздуха. Давление внутри вакуумной камеры меньше атмосферного, поэтому манометр на камере показывает отрицательное значение. В отличие от манометрического давления, абсолютное давление учитывает атмосферное давление, которое фактически добавляется к давлению в любой жидкости, не заключенной в жесткий контейнер.

Определение Абсолютное давление

Абсолютное или полное давление представляет собой сумму манометрического давления и атмосферного давления:

\[p_{abs} = p_{g} + p_{atm} \label{14.11}\]

, где p _абс — абсолютное давление, p _g — манометрическое давление, а p _атм — атмосферное давление.

Например, если шинный манометр показывает 34 фунта/кв. дюйм, то абсолютное давление равно 34 фунта/кв. дюйм плюс 14,7 фунта/кв. дюйм (p _атм фунтов/кв.

В большинстве случаев абсолютное давление в жидкостях не может быть отрицательным. Жидкости толкают, а не тянут, поэтому наименьшее абсолютное давление в жидкости равно нулю (отрицательное абсолютное давление — это притяжение). Таким образом, наименьшее возможное манометрическое давление равно p _g = −p _атм (что делает p _абс равным нулю). Нет теоретического предела тому, насколько большим может быть манометрическое давление.

Измерение давления

Для измерения давления используется множество устройств, от шинных манометров до тонометров. Многие другие типы манометров обычно используются для проверки давления жидкостей, например, механические манометры. Мы рассмотрим некоторые из них в этом разделе.

Любое свойство, которое известным образом изменяется в зависимости от давления, может быть использовано для создания манометра. Некоторые из наиболее распространенных типов включают тензометрические датчики, в которых используется изменение формы материала под действием давления; емкостные манометры, в которых используется изменение электрической емкости из-за изменения формы под действием давления; пьезоэлектрические манометры, которые генерируют разность потенциалов на пьезоэлектрическом материале под действием разности давлений между двумя сторонами; и ионизационные датчики, которые измеряют давление путем ионизации молекул в высоковакуумных камерах. Различные манометры полезны в разных диапазонах давления и в разных физических ситуациях. Некоторые примеры показаны на рисунке \(\PageIndex{1}\).

Рисунок \(\PageIndex{1}\): (a) Манометры используются для измерения и контроля давления в газовых баллонах. Сжатые газы используются во многих промышленных и медицинских целях. (b) Шинные манометры бывают разных моделей, но все они предназначены для одной и той же цели: измерения внутреннего давления в шине. Это позволяет водителю поддерживать давление в шинах, оптимальное для веса груза и условий движения. (c) Ионизационный датчик представляет собой высокочувствительное устройство, используемое для контроля давления газов в замкнутой системе. Молекулы нейтрального газа ионизируются за счет высвобождения электронов, и ток преобразуется в показания давления. Ионизационные датчики обычно используются в промышленных приложениях, которые полагаются на вакуумные системы.

Манометры

Один из наиболее важных классов манометров использует то свойство, что давление, обусловленное весом жидкости постоянной плотности, определяется выражением p = h\(\rho\)g. U-образная трубка, показанная на рисунке \(\PageIndex{2}\), является примером манометра ; в части (а) обе стороны трубы открыты для атмосферы, что позволяет атмосферному давлению одинаково падать с каждой стороны, так что его эффекты нейтрализуются.

Манометр, только одна сторона которого открыта для атмосферы, является идеальным устройством для измерения манометрического давления. Манометрическое давление p _г = h\(\rho\)g и находится путем измерения h. Например, предположим, что одна сторона U-образной трубки соединена с некоторым источником давления p _abs , таким как воздушный шар в части (b) рисунка или упакованная под вакуумом банка из-под арахиса, показанная в части (c). Давление передается на манометр в неизменном виде, и уровни жидкости уже не равны. В части (b) p _abs больше атмосферного давления, тогда как в части (c) pabs меньше атмосферного давления. В обоих случаях стр. _абс отличается от атмосферного давления на величину h\(\rho\)g, где \(\rho\) — плотность жидкости в манометре. В части (b) p _abs может поддерживать столб жидкости высотой h, поэтому он должен оказывать давление h\(\rho\)g больше, чем атмосферное давление (манометрическое давление p _g положительно). В части (c) атмосферное давление может поддерживать столб жидкости высотой h, поэтому p _abs меньше атмосферного давления на величину h\(\rho\)g (манометрическое давление p _г отрицательный).

Рисунок \(\PageIndex{2}\): Манометр с открытой трубкой имеет одну сторону, открытую в атмосферу. (a) Глубина жидкости должна быть одинаковой с обеих сторон, иначе давление каждой стороны на дно будет неодинаковым, и жидкость будет течь с более глубокой стороны. (b) Положительное манометрическое давление p _g = h\(\rho\)g, передаваемое на одну сторону манометра, может поддерживать столб жидкости высотой h. (c) Точно так же атмосферное давление больше, чем отрицательное манометрическое давление p _g на сумму h\(\rho\)g. Жесткость банки предотвращает передачу атмосферного давления на арахис.

Барометры

Манометры обычно используют U-образную трубку жидкости (часто ртути) для измерения давления. Барометр (рис. \(\PageIndex{3}\)) — это устройство, в котором для измерения атмосферного давления обычно используется один ртутный столбик. Барометр, изобретенный итальянским математиком и физиком Эванджелистой Торричелли (1608–1647) в 1643 г. , представляет собой стеклянную трубку, закрытую с одного конца и наполненную ртутью. Затем трубку переворачивают и помещают в бассейн с ртутью. Это устройство измеряет атмосферное давление, а не манометрическое давление, потому что над ртутью в трубке почти чистый вакуум. Высота ртути такова, что h\(\rho\)g = p _атм . При изменении атмосферного давления ртутный столбик поднимается или опускается.

Синоптики внимательно следят за изменениями атмосферного давления (часто сообщаемого как барометрическое давление), поскольку повышение ртути обычно сигнализирует об улучшении погоды, а падение ртути указывает на ухудшение погоды. Барометр также можно использовать как высотомер, поскольку среднее атмосферное давление меняется с высотой. Ртутные барометры и манометры настолько распространены, что для измерения атмосферного давления и кровяного давления часто используются единицы мм рт.

Рисунок \(\PageIndex{3}\): Ртутный барометр измеряет атмосферное давление. Давление от веса ртути h\(\rho\)g равно атмосферному давлению. Атмосфера способна поднять ртуть в трубке на высоту h, потому что давление над ртутью равно нулю.

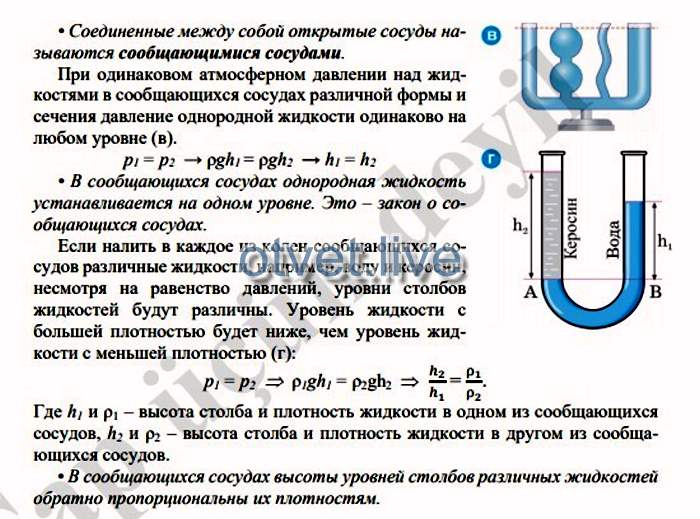

Пример \(\PageIndex{1}\): Высота жидкости в открытой U-образной трубке

U-образная трубка с открытыми обоими концами заполнена жидкостью с плотностью \(\rho_{1}\) до высоты h с обеих сторон (рис. \(\PageIndex{1}\)). Жидкость с плотностью \(\rho_{2} < \rho_{1}\) наливается в одну сторону, и Жидкость 2 оседает поверх Жидкости 1. Высота на двух сторонах различна. Высота до вершины Liquid 2 от интерфейса h ₂ и высота до верха Liquid 1 от уровня интерфейса h ₁ . Вывести формулу разницы высот.

Рисунок \(\PageIndex{4}\): Две жидкости с различной плотностью показаны в U-образной трубке.

Стратегия

Давление в точках на одной высоте с двух сторон U-образной трубки должно быть одинаковым, пока эти две точки находятся в одной и той же жидкости. Поэтому мы рассматриваем две точки на одном уровне в двух рукавах трубки: одна точка — это граница раздела со стороны жидкости 2, а другая — точка в рукаве с жидкостью 1, которая находится на том же уровне, что и интерфейс в другой руке. Давление в каждой точке обусловлено атмосферным давлением плюс вес жидкости над ним.

Давление со стороны жидкости 1 = p ₀ + \(\rho_{1}\) gh ₁

Давление со стороны жидкости 2 = p ₀ + \(\rho_{2} \) gh ₂

Решение

Поскольку две точки находятся в жидкости 1 и находятся на одной высоте, давление в двух точках должно быть одинаковым. Следовательно, имеем

\[p_{0} + \rho_{1} gh_{1} = p_{0} + \rho_{2} gh_{2} \ldotp \nonumber\]

Следовательно,

\ [\rho_{1} h_{1} = \rho_{2} h_{2} \ldotp \nonumber\]

Это означает, что разница высот с двух сторон U-образной трубы составляет

\[h_{2} — h_{1} = \left(1 — \dfrac{p_{1}}{p_{2 }}\right) h_{2} \ldotp \nonumber\]

Результат имеет смысл, если мы установим \(\rho_2 = \rho_1\), что даст h ₂ = h ₁ . Если две стороны имеют одинаковую плотность, они имеют одинаковую высоту.

Упражнение \(\PageIndex{1}\)

Ртуть является опасным веществом. Как вы думаете, почему в барометрах обычно используется ртуть, а не более безопасная жидкость, такая как вода? 9{5}\; Pa \ldotp\]

Миллибар является удобной единицей измерения для метеорологов, поскольку среднее атмосферное давление на уровне моря на Земле составляет 1,013 x 10 ⁵ Па = 1013 мб = 1 атм. Используя уравнения, полученные при рассмотрении давления на глубине в жидкости, давление также можно измерить в миллиметрах или дюймах ртутного столба. Давление на дне 760-миллиметрового столба ртути при 0 °С в сосуде, верхняя часть которого откачана, равно атмосферному давлению. Таким образом, вместо давления в 1 атмосферу также используется 760 мм ртутного столба. В лабораториях физики вакуума ученые часто используют другую единицу измерения, называемую торр, названную в честь Торричелли, который, как мы только что видели, изобрел ртутный манометр для измерения давления. Один торр равен давлению в 1 мм рт. 9{5}\; Па$$ $$1\; торр = 1\; мм\; ртутного столба = 122,39\; Па$$

---

Эта страница под названием 14. 4: Измерение давления распространяется под лицензией CC BY 4.0 и была создана, изменена и/или курирована OpenStax с использованием исходного контента, который был отредактирован в соответствии со стилем и стандартами платформы LibreTexts; подробная история редактирования доступна по запросу.

1. Наверх

• Была ли эта статья полезной?

1. Тип изделия

   Раздел или Страница

   Автор

   ОпенСтакс

   Лицензия

   СС BY

   Версия лицензии

   4,0

   Программа ООР или издатель

   ОпенСтакс

   Показать оглавление

   нет

2. Теги

   1. абсолютное давление
   2. Манометрическое давление
   3. давление
   4. источник@https://openstax. org/details/books/university-physics-volume-1

Единицы абсолютного и избыточного давления

Единицей давления является Н/м2 или Паскаль (Па). 1 Паскаль представляет собой силу в 1 Ньютон, приложенную к площади 1 м²: Давление (паскаль) = Сила (ньютон) / Поверхность (м²)

Давление, создаваемое силой 10 Н, приложенной к площади 0,1 м², равно давление, создаваемое силой 100 Н на 1 м²::

10/0,1=100/1=100 паскалей.

Это позволяет увеличить силы в зависимости от поверхностей давления. (гидроцилиндры, мультипликаторы давления…)

• абсолютное давление (P абс.) давление измеряется относительно нулевого давления (полный вакуум).
• Манометр показывает разницу между давлением жидкости и атмосферным давлением (P атм).

для преобразования значения манометрического давления (PG) в абсолютное давление (Pas) просто добавьте атмосферное давление:

Pabs = PG + Patm

Чтобы преобразовать абсолютное давление в манометрическое, вычтите атмосферное давление:

Метеорологи используют давление в миллибарах.

1 мб = 0,1 кПа

1 Па = 1 Н/м ² , 1 кПа = 1 x 10 ³ Па

В объеме жидкости различают типы давления в зависимости от физических явлений, которые его вызывают:

• Гидростатическое давление или гидростатический напор: это давление, создаваемое разницей высот между двумя точками. Он представляет собой силу, приложенную весом столба жидкости к его основанию.

Высота жидкости (в метрах) x плотность жидкости (кг/м3) x сила тяжести (9,81) = гидростатическое давление (в Паскалях)

• Динамическое давление представляет собой инерцию жидкости, силу, создаваемую для создания ускорения массы жидкости.

Динамическое давление (Па) = 0,5 x плотность (кг/м3) x скорость² (м/с)

Сумма энергий давления в одном и том же объеме жидкости постоянна: См. Бернулли:

Соотношение между давлением и пропускной способностью очень полезно для оценки выходной мощности жидкостной системы:

• выходная мощность Ватт = расход (м3/сек) x давление (паскали)
• Пример: необратимое падение давления (потеря напора) в 10 Па в потоке жидкости со скоростью 1 м3/с означает потерю мощности 10 Вт

Формула давления: Давление = Сила / Поверхность связана в mecaflux с конвертером единиц измерения.
