Маркировка грузовых шин: расшифровка обозначений характеристик

Выбор правильных грузовых шин – залог безопасной и беспроблемной эксплуатации автомобиля. Поэтому необходимо знать, как особенности маркировки и обозначения резины. Это поможет разобраться в нюансах и выбрать максимально подходящий комплект колес для текущих условий эксплуатации.

Содержание:

• 1 Обозначения шин
• 2 Значение надписей камер
• 3 Маркировка ободной ленты
• 4 Нормативные требования и стандарты ГОСТ 5513-97
• 5 Индекс скорости
• 6 Индекс нагрузки
• 7 Обозначение американского типоразмера
• 8 Цветные метки
• 9 Дополнительные надписи

Обозначения шин

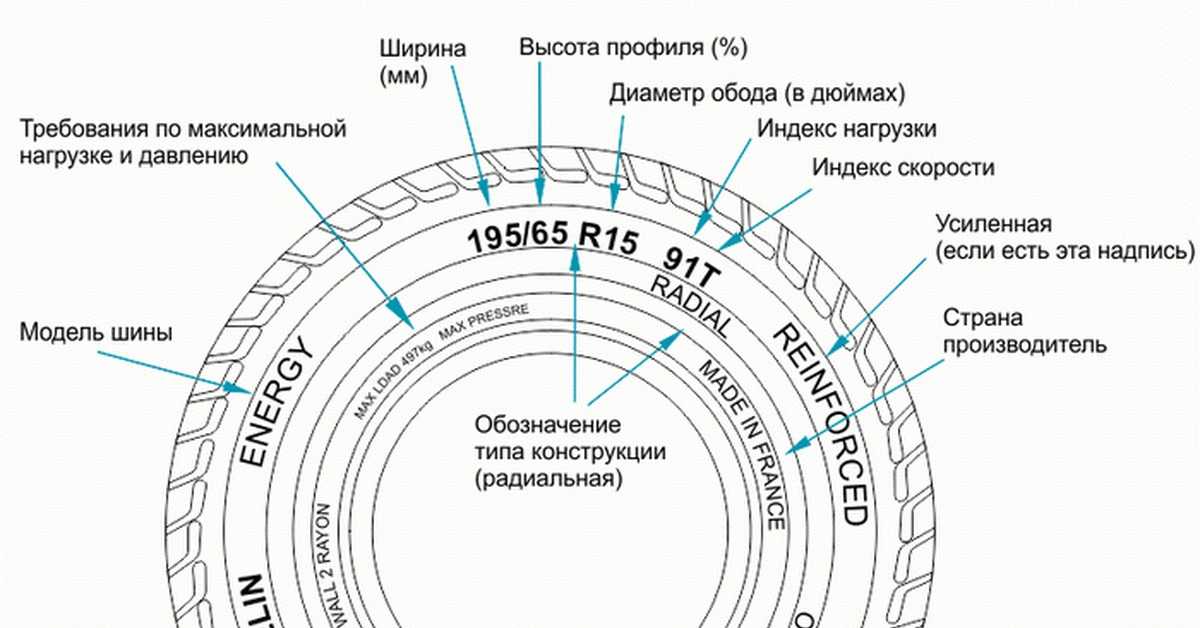

Вся грузовая резина имеет маркировку с указанием обязательных параметров. Для того чтобы понять спецификацию резины следует прочитать буквы на боковине колеса, расположенные по всей окружности. Крупным буквами нанесено название и логотип производителя, марка резины, направление вращения колеса, размерность изделия.

На российском рынке в маркировке автошин часто всего встречаются европейские примеры обозначения размерности. К примеру, типоразмер 286*75*R15 расшифровывается следующим образом:

• первая цифра обозначает ширину протектора;
• вторая – отношение высоты рисунка к ширине резины. Примечательно, что этот показатель непостоянный — высота профиля у шин 165*40*R16 или 195*40*R16 будет различной;
• третья цифра — диаметр посадочного обода в дюймах, т.е. 16;
• буква R сигнализирует о том, что шина с кордом радиальной конструкции. Более старые экземпляры имеют диагональное плетение корда.

Значение надписей камер

Как правило, колеса для легких машин являются бескамерными. Это означает, что резина попросту надевается на диск. Такие изделия маркируются надписью Tubeless. Однако часто можно встретить более старые модели или покрышку отечественного производства для грузовых автомобилей с символами ТТ (Tube Type). При наличии данной надписи покрышка считается камерной.

Сами камеры также имеют собственные условные обозначения. Их расшифровка весьма проста – первое число обозначает ширину профиля в дюймах, а две цифры в конце – посадочный диаметр. Также могут присутствовать символы, указывающие на область применения камеры:

• ЛГА — легковая машина или lt;
• ГА – грузовики и самосвалы;
• ЛА – легковушки и микроавтобусы.

Следует помнить, что для установки камерных шин требуются специальные диски под камеры. Поэтому следует обратить внимание на их обозначение. Знаки ЛК, ГК или РК расшифровываются как: легковушки с камерой, грузовые с камерой, регулируемая камерная шина. На диски такого производителя можно устанавливать камерную резину.

Маркировка ободной ленты

Иногда грузовые комплекты устанавливают с применением ободной ленты. Она состоит из прочной эластичной резины и надевается под саму покрышку. Это позволяет сильнее защитить боковину от истирания, и повреждения корда о поверхность диска.

Лента имеет собственную маркировку, состоящую из двух цифр. Первое число – показатель ширины ленты, а второй – диаметр обода. Иногда в маркировке ободной ленты для колеса указано два значения – в дюймах и миллиметрах для удобства использования.

Нормативные требования и стандарты ГОСТ 5513-97

Полный список соответствий требованиям грузовой резины описан в ГОСТ 5513-97. Документ регламентирует все нормативы относительно таких шин и требуемые параметры. Все маркировка должна быть с наружной стороны. Высота 1,6 мм – минимальный показатель для протектора шины. При достижении этих показателей комплект подлежит замене. Зимние шины имеют совсем другие нормативы – здесь критической число равняется 2,5 мм остаточной высоты протектора.

Согласно этому документу регламентируется также норма слойности покрышек. Слойность – количество слоев корда, на боковине резине. Для диагональных грузовых шин обозначение начинается с 8-ми слоев, а максимальный показатель – 18. Колеса радиальной конструкции более выносливы и современны.

Индекс скорости

Еще одной важной характеристикой грузовых шин является индекс максимальной скорости, на которой можно продолжать движение. В маркировке грузовых шин этот показатель обозначается буквой латинского алфавита. Чем ближе она к концу алфавита, тем выше категория скорости. Резина грузовиков выпускается с индексами J, K, l, M, N, P, Q, R, соответствующими скоростным показателям от 100 до 170-ти км/ч с шагом в 10 пунктов.

Индекс нагрузки

Совместно с категорией скорости указывается индекс нагрузки шин для внедорожников и грузовиков. Эти две цифры соседствуют с показателем максимального скоростного режима. Чем выше данный показатель, что больше максимально допустимая нагрузка на каждое колесо. Данный параметр рассчитывается при предельно допустимом давлении в шине (кПа). Этот показатель указан на боковине покрышки.

Минимальный индекс для грузовиков составляет 119 для одинарных и 116 для сдвоенных колес. Если на резине нанесены буквы EL или Reinforced, то это обозначает усиленную конструкцию и увеличенное количество слоев Radial.

Эта надпись свидетельствует, что грузоподъемность колеса выше на 3 единицы.

Расшифровка маркировки шин
Показатель	Максимальная нагрузка на колесо
116-120	1250-1400
121-130	1450-1900
131-140	1950-2500
141-150	2575-3350
151-160	3450-4500
161-170	4625-6000
171-180	6150-8000
181-190	8250-10600

Обозначение американского типоразмера

Существует два варианта маркировки американских шин. Первая очень напоминает европейскую, только перед типоразмером добавлены буквы, указывающие область применения изделия. Например, Р 195 60* R17 помимо высоты профиля и посадочного диаметра говорит, что покрышка устанавливается на легковые авто (P – passanger), а буквы LT или Т свидетельствуют о грузовом направлении (Light Track, Track).

Второй способ маркировки легкогрузовых шин использует другой подход и дюймовую систему. Если на изделии встречаются цифры, к примеру, 30*10*R16, то 30 – внешний диаметр шины в дюймах, 10 – ширина протектора, а 16 диаметр внутреннего обода.

Цветные метки

Иногда на покрышке присутствуют цветные обозначения. Это означает, что в конструкции шины присутствуют усиленные места. Эти неоднородности абсолютно нормальное явление и созданы для облегчения монтажа на диск и достижения баланса.

Желтый треугольник указывает на самое тяжелое место резины. Такая метка должна совмещаться с литерой L на самом штампованном диске.

Красная точка отмечает самое жесткое место стенки и совмещается с аналогичной меткой на легкосплавном колесе. Также могут присутствовать цветные полосы или белый штамп с цифрой. Первые помогают разыскать нужный комплект на складе, а второй дает информацию о номере проверяющего на заводе, оценивающего комплект.

Дополнительные надписи

Некоторые производители снабжают свою продукцию дополнительными обозначениями. Очень часто встречается дата производства. Выражается она четырьмя цифрами. Первые указывают порядковый номер недели, а две последние – год производства. Дата изготовления со следующими цифрами 1710 – 17-я неделя 10-го года.

Часто можно увидеть надпись Outside. Такая резина обладает асимметричным рисунком протектора, а значок должен быть направлен наружу. Это обеспечит правильное поведение комплекта при любых условиях. Если на боковине шины нет такой надписи, то она может устанавливаться на любые оси любой стороной.

Стандартные комплекты рассчитаны на безопасное движение по обычной поверхности. Если требуются улучшенные показатели проходимости, то следует брать комплект размера M+S. Если эти символы расшифровывать для грузовых автомобилей, то они обозначают Mud+Snow. Такие колеса считаются всесезонными и могут обеспечить хорошие показатели проходимости даже при движении по грязным или заснеженным дорогам.

Новинки авто > Шины >

Маркировка грузовых шин — Грузовые шины, диски и круглосуточный шиномонтаж в Казани

На боковинах грузовых шин содержится вся информация, необходимая для её идентификации, но расшифровку надо еще понимать. Поэтому приведем максимально встречающиеся значения.

    МАРКИРОВКА РАДИАЛЬНЫХ ШИН

Например:  315/80 R22.5 156/150L

315   ширина профиля шины в мм
80     отношение высоты профиля шины к его ширине (в %) профиль
R       обозначение «Радиальной конструкции»
22.5  посадочный диаметр в дюймах (соответствует диаметру обода)
150   индекс несущей способности (ИНС) для односкатных колес (максимальная нагрузка на шину одинарного типа) (расшифровка индексов)
156   индекс несущей способности (ИНС) для сдвоенных колес (максимальная нагрузка на шину сдвоенного типа)
L       индекс категории скорости (ИКС)

Например: 12.00 R20 Bridgestone M840 154/150K 18PR TT Универсальная

12       ширина профиля шины (в дюймах)
00       обозначение полнопрофильной шины для грузовых автомобилей. Два нуля через точку означают отношение высоты профиля к ширине, равное 100%. Единица в разряде сотен при этом опускается. Таким образом маркировка типа 8.25 будет означать ширину профиля 8 дюймов, при отношении высоты к ширине в 125%
R         радиальная
20       монтажный диаметр шины (в дюймах)
М840  модель шины
154     индекс несущей способности для односкатных колес
150     индекс несущей способности (ИНС) для сдвоенных колес (расшифровка индексов)
K         индекс категории скорости
18PR   норма слойности
TT       камерная шина
Универсальная  ось применения
Bridgestone        завод изготовитель



---

	215 мм    Ширина профиля шины   Расстояние между боковинами накачанной до номинального давления шины, надетой на диск, без приложенной к ней нагрузки.
	75 мм    Высота профиля шины   Значение, полученное при вычитании диаметра диска из наружного диаметра шины и поделенное на 2                   Профиль   Отношение высоты профиля к его ширине. * Отношение высоты профиля к его ширине = (высота) / (ширина) X 100
	R17.5    Посадочный диаметр шины    Расстояние между основаниями борта шины, прилегающими к закраинам обода (почти совпадает с внутренним диаметром шины)

---

    МАРКИРОВКА ДИАГОНАЛЬНЫХ ШИН

Традиционные шины – отношение высоты профиля к ширине профиля у традиционной внедорожной шины равно 95%

Например: 18.00-25
18.00  ширина профиля шины в дюймах
25       диаметр обода шины в дюймах

Широкопрофильные шины – отношение высоты профиля к ширине профиля составляет около 85%

Например: 23. 5-25
23.5  ширина профиля шины в дюймах
25     диаметр обода шины в дюймах

Низкопрофильные шины – отношение высоты к ширине профиля составляет 65% или 70%

Например: 16/70-20
16   ширина профиля шины в дюймах
70   профиль (номинальное отношение высоты профиля к его ширине в процентах)
20   диаметр обода шины в дюймах

Альтернативная маркировка шин – для шин, применяемых на погрузчиках и сельхозтехнике применяется альтернативная маркировка, определяющая внешний диаметр шины

Например: 28*9-15
28   внешний диаметр шины в дюймах
9     ширина профиля шины в дюймах
15   диаметр обода шины в дюймах

---

    ДОПОЛНИТЕЛЬНЫЕ ОБОЗНАЧЕНИЯ

R (Radial)	шины радиальной конструкции
PR (Ply Rating)	прочность (несущая способность) каркаса условно оценивается так называемой нормой слойности. Чем прочнее каркас, тем большее давление воздуха выдерживает шина, и, следовательно, имеет большую грузоподъемность
★★ (Star Rating)	заменяет стандартное обозначение несущей способности, определяет максимально допустимое давление в шине
TL (Tubeless)	бескамерная шина, если этой надписи нет, то шина может использоваться только с камерой
TT (Tube Type)	шина должна эксплуатироваться с камерой
M&S ( Mud + Snow грязь плюс снег)	данные шины специально сконструированы как зимние или всесезонные
All Season	всесезонная шина, предназначенная для круглогодичного использования
Outside и Inside (или Side Facing Out и Side Facing Inwards)	ассиметричные шины, при установке которых нужно строго соблюдать правило установки шины на диск. Надпись Outside (наружная сторона) должна быть с наружной стороны автомобиля, а Inside (внутренняя сторона) — с внутренней
Left или Right	шины этой модели бывают левые и правые. При их установке нужно строго соблюдать правило установки шины на автомобиль, левые только слева, а правые, соответственно, только справа
AllSteel	цельнометаллокордная шина ЦМК
Nylon	шина с нейлоновым кордом
Solid	цельнолитая шина
Rotation	шины с направленным рисунком протектора имеют стрелку на боковине шины показывающую требуемое направление вращения шины
Max Pressure	максимально допустимое давление в шине, в килопаскалях или фунтах на квадратный дюйм
Max Load	максимальная нагрузка и далее стоят значения в килограммах или фунтах
E (Earthmover)	шины для самосвалов, скреперов
L (Loader)	шины для погрузчиков
G (Grader)	шины для грейдеров
OTR (Off The Road)	устанавливаются на внедорожных колесных машинах
NHS (Non Highway Service)	для эксплуатации на бездорожье
MPT (Multi-Purpose Tires)	шины для смешанных условий эксплуатации
MCS (Mobile  Crane Service)	шины для автокранов
DOT	соответствие стандартам министерства транспорта США (US Department of Transportation)
(E)	соответствие европейским стандартам UN ECE (United Nations Economic Commission for Europe)
ГОСТ	соответствие Государственным стандартам РФ

---



---

    ТАБЛИЦА СООТВЕТСТВИЯ ДЮЙМОВЫХ И МЕТРИЧЕСКИХ РАЗМЕРОВ ГРУЗОВЫХ ШИН

Шины для грузовых автомобилей	Шины для строительной техники	Шины для мобильных кранов	Шины для фронтальных погрузчиков
220-508 = 7. 50-20	280/80R18 = 10.5/80R18	385/95R24 = 14.00R24	550/65R25 = 20.5R25
240-508 = 8.25-20	335/80R18 = 12.5/80R18	385/95R25 = 14.00R25	650/65R25 = 23.5R25
260R508 = 9.00R20	335/80R20 = 12.5R20	445/95R24 = 16.00R24	750/65R25 = 26.5R25
280R508 = 10.00R20	375/75R20 = 16.0/70R20	445/95R25 = 16.00R25	875/65R25 = 29.5R25
300R508 = 11.00R20	405/70R20 = 16.0/70R20	505/95R25 = 18.00R25
320R508 = 12.00R20	440/80R24 = 16.9R24	445/80R25 = 17. 5R25
370R508 = 14.00R20	460/70R24 = 17.5LR24	525/80R25 = 20.5R25
365/85R20 = 14.00R20	500/70R24 = 19.5LR24
385/65R22.5 = 15R22.5	480/80R26 = 18.4R26
425/65R22.5 = 16.5R22.5	440/80R28 = 16.9R28
445/65R22.5 = 18R22.5
1100-400-533 = 400/70-21
1200-500-508 = 500/70-20
1220-400-533 = 400/85-21
1300-530-533 = 525/70-21
