Маркировки автомобильных ламп: Перевірка браузера, будь ласка, зачекайте…

Что подойдет именно вам? | OSRAM Automotive

Больше чем новый дизайн

Компания OSRAM отлично зарекомендовала себя в качестве делового партнера, среди наших заказчиков — крупнейшие в мире автопроизводители. Оставаясь верными непревзойденным стандартам качества и постоянно расширяя ассортимент продукции, мы разработали новый дизайн упаковки для автомобильных ламп, которая теперь стала еще более привлекательной и узнаваемой.

Яркий бренд, яркие цвета. Теперь легко определить, к какой категории относится продукт — и, следовательно, какие преимущества он имеет, — благодаря разным цветовым решениям упаковки. Каждой категории присвоен свой цвет: черный, зеленый, синий, оранжевый и красный. Выбрать именно ту лампу, которая вам нужна, стало проще простого.

Свет — это индивидуальность. Что подойдет именно вам?

Автомобили бывают самые разные, и точно так же различаются водители. Выбирая автомобильную лампу, каждый из них руководствуется своими соображениями. Один отслеживает последние тенденции и инновации, а для другого первостепенное значение имеют оптимальные рабочие характеристики. Кто-то ценит стильный вид и дизайн, а кто-то в большей степени ориентируется на долговечность. И наконец есть водители, для которых самое важное — качество оригинальной запасной части и бренд с хорошей репутацией.

Новая упаковка автомобильных ламп и аксессуаров OSRAM учитывает все эти запросы, пожелания и предпочтения наших покупателей. Благодаря интуитивно понятной системе цветовой маркировки найти лампу или аксессуар, который подойдет именно вам, проще простого!

Потому что мощность имеет значение

Вы всегда стремитесь к лучшему, добиваетесь успеха – в личной жизни и на профессиональном поприще? Вас интересуют только высокотехнологичные продукты, яркий и мощный свет? Тогда идеальное решение для вас — наши высококачественные лампы с мощным светом в красной упаковке.

• Самый яркий свет — чтобы действовать и достигать совершенства
• Высокие технологии и лучшие предложения

Потому что стиль имеет значение

Для вас автомобиль — не только хобби, но и способ выразить свою индивидуальность? Вы согласны, что качество и внешний вид не исключают, а, напротив, дополняют друг друга как нельзя лучше? Тогда вам больше всего подходят дизайнерские лампы OSRAM в синей упаковке.

• Выразите свою индивидуальность с помощью стильных автомобильных ламп
• Высочайшие стандарты качества и эстетичности

Потому что долговечность имеет значение

Вы бережно относитесь к окружающей среде и для вас важно обеспечить безопасность родных и близких во время длительных переездов на машине? Никаких проблем: надежные лампы с долгим сроком службы теперь легко узнать по новой зеленой упаковке.

• Особое внимание к таким характеристикам, как долговечность и надежность
• Экологичные и экономичные продукты

Потому что новшество имеет значение

Вам нравится испытывать новые продукты и технологии? Искать инновационные продукты и аксессуары, чтобы всегда быть на шаг впереди, — к этому вы стремитесь? Тогда предлагаем вам инновационные лампы в черной упаковке.

• Идеальный выбор для тех, кто хочет обладать неограниченными возможностями
• Всегда будьте на шаг впереди

Потому что надежность имеет значение

Вы ищете продукт, на который можно положиться? Вам некогда изучать все разнообразие вариантов и предложений, вы просто хотите приобрести запчасть высокого качества от известного производителя? Тогда ваш выбор — лампы ORIGINAL в упаковке, сочетающей фирменные цвета OSRAM, оранжевый и белый.

• Качество лампы полностью идентично оригинальной запасной части
• Высокое качество от известного производителя

Видеоролик: Разнообразие — наш девиз

Новая упаковка автомобильных ламп OSRAM

Подробно о новой упаковке

Эффектная и информативная одновременно

• Сначала самое важное: знак ECE, мощность и напряжение указаны в верхнем левом углу упаковки.

• На упаковке светодиодных ламп в этом углу указаны технические характеристики и размещен знак соответствия нормативным требованиям.

• Тип транспортного средства, для которого предназначена та или иная лампа, указан в верхнем правом углу упаковки. Это может быть легковой автомобиль, мотоцикл, скутер или грузовой автомобиль.

• Прославленное качество OSRAM удостоверяют оранжевая лента и имя бренда в верхней части упаковки.

• Слева размещены большие, понятные иконки с информацией о ключевых преимуществах лампы. Это помогает быстро увидеть разницу между продуктовыми линейками и сделать правильный выбор.

• Вы можете убедиться, что покупаете нужный товар, увидев его — сквозь прозрачную контурную упаковку, если перед вами блистер, а если двойной бокс — в прозрачном окошке. На картонной коробке товар будет изображен.

• Помимо иконки в верхнем правом углу, вы можете ориентироваться на картинку, вписанную в спидометр, чтобы определить, для какого транспортного средства предназначена лампа.

• Если вам нужен более яркий свет, обратите внимание на количество закрашенных сегментов на спидометре: чем больше сегментов серебристого цвета, тем мощнее лампа.

• Если вы точно знаете, какого типа лампа вам нужна, просто взгляните на название продуктового семейства в левом углу упаковки.

• Продукты OSRAM — всегда проверенное качество: об этом свидетельствует значок в верхнем правом углу на оборотной стороне упаковки.

• Сравните наш продукт с его стандартной лампой с помощью специальных иконок на упаковке. Они помогут вам понять, какие преимущества выбранная вами лампа имеет перед стандартной.

• Изображение продукта и соответствующего ему типа транспортного средства помогают не ошибиться при выборе лампы.

• При необходимости вы можете ознакомиться с информацией правового характера.

• Иконки в нижней части упаковки содержат рекомендации по применению лампы, информацию о требованиях безопасности и требованиях законодательства.

• Также здесь еще раз указан тип лампы и данные для ее заказа.

Рассмотрим подробнее продукты категории Performance

Чем больше лучей света на изображении и чем больше закрашенных сегментов на спидометре, тем более мощная перед вами лампа.

Превратите ночь в день! Теперь нет ничего проще, чем подобрать для автомобиля лампу с улучшенными характеристиками: галогенные лампы в красной упаковке легко узнать по закрашенным сегментам на спидометре и лучам света на изображении.

Цветовая шкала упаковки светодиодных продуктов также изменилась.

Удобная система дифференциации продуктов с различными техническими характеристиками

У ксеноновых ламп верхняя часть упаковки серебристого цвета и содержит важнейшую информацию о продукте. Что бы ни было для вас первостепенно — мощность, стиль или другие характеристики продукта, — вы всегда легко узнаете ксеноновую лампу по серебристой ленте в верхней части упаковки.

Типы, обозначения и маркировка цоколей ламп для авто (бесцокольные и другие лампочки)

Независимый автомобильный портал «Авто Центр Ру» / Типы, обозначения и маркировка цоколей ламп для авто (бесцокольные и другие лампочки)

Поскольку оптика играет важную роль в обеспечении безопасности водителя за рулем, в последнее время на рынке стало появляться множество различных вариантов лампочек. В зависимости от производителя и назначения, они могут светиться разным цветом, а также могут быть разными по типам. В этой статье мы расскажем, какие бывают безцокольные и цокольные лампочки для авто и чем они отличаются между собой.

Понятие и функция цоколя

Цоколь является неотъемлемым элементом любой автолампы, предназначенный для надежной фиксации устройства в патроне. Этот компонент позволяет обеспечить передачу напряжения для осуществления питания устройства по контактам. В зависимости от вида, цоколи автомобильных ламп могут иметь газ, который позволяет предотвратить возможную утечку напряжения. Что касается основных контактов, то это так называемые лепестки, площадки, а также специальные проволочные штыри. Кроме того, данный компонент позволяет обеспечить более надежную герметизацию колбы от контакта с различными внешними раздражителями.

Два светодиода для машины

Отдельно нужно сказать о светодиодах. В случае со светодиодами ситуация немного другая — герметичность конструкции не требуется. Так что в светодиодах цоколевка не выполняет эту роль. На сегодняшний день светодиоды являются одним из наиболее популярных вариантов источников освещения.

Классификация, типы и обозначение

Какие бывают типы цоколей автомобильных ламп и чем они отличаются между собой? Ответы на эти вопросы вы найдете ниже.

Разновидности европейских и отечественных ламп

На территории России до сих пор выпускаются лампочки с цоколями, которым был присвоен ГОСТ еще во времена СССР:

• А — стандартная автолампа;
• АМН — дословная расшифровка — автомобильная миниатюрная лампочка;
• АС — софитный тип устройств;
• АКГ — кварцевая галогенная лампочка.

Разновидности и обозначение элементов

Обычно после этих аббревиатур на цоколевке отмечаются цифры, свидетельствующие о мощности устройства, а также номер разработки. Следует отметить, что такую маркировку вы сможете увидеть только на отечественной продукции. Основной минус таких продуктов — это отсутствие в шифре определенного типа устройства.

Что касается европейских товаров, в данном случае маркировка лампочек осуществляется по стандарту ЕСЕ:

• Т — миниатюрная лампа;
• R — устройство, диаметр цоколевки которого составляет 1.5 см, а размер колбы в данном случае равен 1.9 см;
• Р — деталь, в которой диаметр цоколя равен 1.5 см, а колбы — 2, 65 см;
• W — в данном случае цоколь элемента будет стеклянным;
• Н — галогенка;
• У — если эта буква имеется в маркировке, то это свидетельствует о том, что цвет колбы оранжевый.

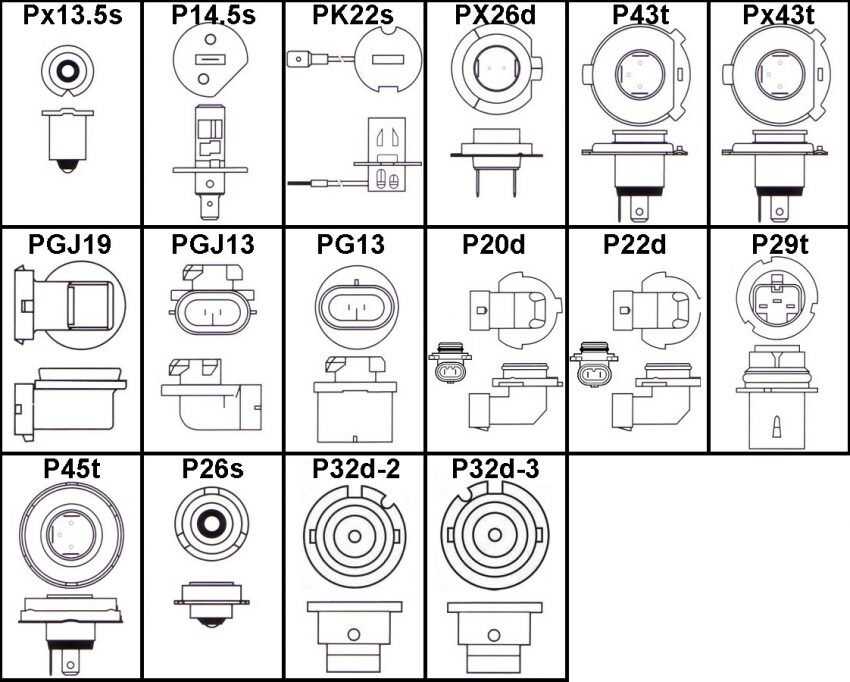

Виды лампочек в зависимости от типа цоколя

Необходимо отметить, что виды цоколей могут различаться между собой по маркировке присоединительного компонента. Разновидности соединителей в зависимости от типа позволяют избежать возможного монтажа элемента в другие патроны.

Основные разновидности устройств такие:

• ВА — деталь, оборудованная цоколевкой штифтового типа;
• W — стеклянный компонент, в данном случае проволочные контакты выводятся наружу, этот тип обычно применяется для установки в поворотные огни;
• Р — такая маркировка свидетельствует о наличии фланцевой цоколевки — внутри конструкции расположена линза, предназначенная для направления света в определенную область;
• Е — данный символ предупреждает о том, что устройство имеет резьбовую поверхность, которая сначала использовалась в лампочках накаливания, на данный момент этот тип наиболее популярен среди автомобилистов;
• ВАY — эта комбинация также говорит о цоколевке штифтового типа;
• BAZ — устройство относится к подвиду штифтовых элементов, однако в конструкции должно быть незначительно смещение штифтов;
• G — компонент со штыковой цоколевкой.

Пример обозначения маркировки

Это были рассмотрены наиболее популярные виды, теперь вкратце расскажем о других разновидностях:

1. F — конструкция устройства предусматривает наличие одного штыря.
2. R — в данном случае контакт утоплен. Такой подвид рассчитан на более повышенную мощность, а также он может использоваться в среде с более высокой температурой. Как правило, это обозначение кварцевых и галогенных устройств, поскольку сами по себе они характеризуются небольшой массой и размерами.
3. Т — телефонный тип, однако применяется он для обеспечения освещения в контрольном щитке транспортного средства.
4. b — элемент оборудован рифленый штырем.
5. с — в данном случае штырь будет иметь особую форму.
6. а — цилиндрический тип штыря;
7. S — софитное устройство, в котором цоколевка расположена на одной из сторон трубчатой лампочки. В быту такие детали используются в подсветках, светильниках, но и в автомобильных приборах софитные лампочки — не редкость.
8. К — конструкция устройства подразумевает наличие кабельных соединений (автор видео — канал ПРОСТЫЕ ШТУКИ).

Также следует отметить, что между собой цоколевки могут отличаться не только по виду, но и по различному количеству контактов.

В данном случае маркировка будет следующей:

• s — это значит, что в конструкции используется один контакт;
• d — два контакта;
• t — устройство с тремя контактами;
• q — четыре;
• р — лампочка, в конструкции которой предусмотрено пять контактов.

Чтобы лучше разбираться в обозначении световых компонентов, предлагаем вам также ознакомиться с фотографиями устройств. Не каждый автолюбитель должен знать обо всех видах, тем более, что как видно в статье, разновидностей осветительных устройств достаточно много.

Заключение

Покупая лампочку для своего транспортного средства, мы рекомендуем смотреть не только на виды цоколей и их обозначения, но и обращать внимание на комплектующие компоненты. Все потому, что производителей автоламп сегодня достаточно много. И как показывает практика, многие из них могут производить одну и ту же модель автомобильных лампочек в различных модификациях. Чтобы не столкнуться с проблемой при монтаже элемента, лучше демонтировать старую автолампочку из машины и идти в магазин уже с ней, чтобы правильно подобрать замену.

Извините, в настоящее время нет доступных опросов.

Видео «Подробная инструкция по замене»

Как произвести самостоятельную замену в домашних условиях — узнайте из видео ниже (автор — канал Andrey Dodonov).

Идентификационные коды освещения SAE | Grote Industries

SAE International расшифровывается как Международное общество автомобильных и аэрокосмических инженеров. Они обеспечивают стандарты, которым должны соответствовать все продукты безопасности транспортных средств. Как видите, они идентифицируют тип оборудования по буквенно-цифровому коду для каждой группы продуктов.

Каждая лампа Grote имеет соответствующий идентификационный код освещения SAE на рассеивателе. Например, этот боковой габаритный фонарь Grote имеет на линзе SAE EE2P3 11 DOT, что указывает на то, что это сертифицированный SAE промежуточный боковой габаритный фонарь (P3), одобренный для больших транспортных средств (E) и транспортных средств меньшего размера (E2). 11 означает год, когда он был утвержден (2011 г.), а DOT означает утверждающее агентство (Министерство транспорта США).



Используйте эту информацию вместе с Федеральными требованиями к размещению осветительного оборудования для каждого продукта, показанными на нашей странице требований FMVSS.

LAMPRANE LAMPS . на автомобилях с габаритной шириной 2032 мм и более25450000 ксенон, светодиодные лампы, ближний свет, их расшифровка

Опубликовано: 28. 02.2021

1121

Что означает маркировка

3. Разновидности по типу лампы

3.1. Галоген

3.2. Ксенон

3.3. LED

Маркировка фар всегда находится на задней или боковой части кузова. Изучив его, вы сможете узнать всю необходимую информацию – от даты изготовления до типа установленных ламп. Также есть информация о государстве, выдавшем лицензию на производство фар, направлении движения и других характеристиках, касающихся оборудования.

Зачем нужна маркировка фар

Существует ряд международных и отечественных стандартов (например, ЕЭК ООН N99 и ГОСТ Р41.99-99), которые обязывают производителей светотехнического оборудования для транспортных средств маркировать их по определенному стандарту. Обычно это код, состоящий из латинских букв и цифр, который имеет следующие данные:

1. Модель товара, его версия и модификация, если выпускается несколько разновидностей с определенными отличиями.
2. Тип ламп, которые можно использовать в фаре.
3. Основные индикаторы освещения.
4. Категория продукта.
5. Направление светового потока (обычно блок-фары изготавливаются для правостороннего или левостороннего движения и отличаются конфигурацией рассеивателя).
6. В каком штате выдан сертификат.
7. Дата изготовления.

Кстати! Некоторые бренды (Koito, Hella) могут указывать дополнительную информацию.

Обычно данные выплавляются на корпусе фары. При заводской установке под капот также добавляется этикетка, которая дублирует данные, чтобы не снимать фары при замене ламп.

Маркировка позволяет разобраться с особенностями фары буквально за минуту.

Как правильно расшифровать маркировку

Проще всего разобраться на схеме, раскладка всегда одинаковая. Это касается как основных фар, так и противотуманных фар, задних фонарей, поворотников и другого светотехнического оборудования, если таковое имеется.

Что означают маркировки

Для простоты и ясности сначала приводится диаграмма, показывающая расположение различных групп данных. Ниже есть пояснения, чтобы быстро разобраться и узнать все необходимые данные об оборудовании.

Это стандартный вариант, который можно найти практически на всех фарах и фонарях.

Международный знак одобрения, обозначенный цифрой «1» , указывает, в каком регионе сертифицированы фары или фонари. Наиболее распространенные варианты:

1. E — Европа.
2. ТОЧКА — СОЕДИНЕННЫЕ ШТАТЫ.
3. SAE — Ассоциация автомобильных инженеров.

Рядом с буквенным кодом находится число, обозначающее страну, выдавшую сертификат. Вот основные варианты:

1. ФРГ.
2. Франция.
3. Италия.
4. Нидерланды.
5. Швеция.
6. Бельгия.
7. Венгрия.
8. Чехия.
9. Испания
10. Югославия (все бывшие страны).
11. Великобритания
12. Австрия.
13. Польша.
14. Португалия.
15. Россия

Это основные страны-производители. Часто на корпусе присутствует логотип производителя, особенно если бренд известный. Также многие для простоты отмечают страну производителя, чтобы не иметь дело с кодами.

Код под номером 2 указывает на назначение фары. Вариантов может быть несколько:

1. А — передние габаритные или габаритные огни.
2. L — элемент подсветки заднего номерного знака.
3. Р — фонари задние.
4. Б — передние противотуманные фары.
5. F — задние противотуманные фонари.

Это наиболее распространенные варианты маркировки.

Цифра «3» указывает на тип лампы, которая установлена ​​в оборудовании. Этот аспект подробно обсуждается в следующей главе.

Цифра «4» указывает, какую лампу использовать. Таким образом, маркировка DCR указывает на то, что ксеноновые лампы можно использовать как для дальнего, так и для ближнего света.

Под цифрой «5» на схеме ведущая основная цифра или VOH, которая показывает интенсивность ближнего и дальнего света. Все просто — чем выше цифры, тем ярче свет может дать оборудование. Такая информация применяется только к фарам, имеющим ближний и дальний свет.

Производителям запрещено изготавливать фары с MFL выше 50 (150 000 кандел), а сумма не должна превышать 75.

Цифра «6» обычно изображается стрелками. Они сообщают вам, для какого трафика предназначен источник света. Если стрелка влево — для левшей, вправо — для правшей. При наличии обеих стрелок можно использовать фары на дорогах с разным направлением движения, но в этом случае необходимо настроить оборудование для регулировки светоотдачи. Если маркировки нет, значит, фара (а эта маркировка применима только для фар) предназначена для более распространенного в мире правостороннего движения.

Наличие на корпусе маркировки, показанной на схеме цифрой «7» , означает, что в оборудовании используются полимерные диффузоры.

Символ под цифрой «8» , если он присутствует, указывает на то, что в конструкции использовался отражатель.

Цифра «9» предназначена для техников автомастерских и показывает углы наклона, которыми следует руководствоваться при регулировке света. Они используют данные, чтобы упростить и ускорить процесс.

Некоторые производители наносят маркировку на внешнюю сторону фары.

Число «10» информирует о стандартах, которым соответствует конкретный продукт. Это могут быть международные стандарты, а также их собственные или региональные варианты. Вторая строка обычно отражает номер омологации (улучшения для повышения производительности).

Видео: Где искать номер фары.

Разновидности в зависимости от типа лампочек

При расшифровке обозначений обычно основное внимание уделяется типу используемых лампочек и их особенностям. В настоящее время существует три разновидности, которые устанавливаются на автомобили.

Галоген

Самый распространенный вариант, который на протяжении нескольких десятилетий был мейнстримом. Сейчас его используют меньше, но пока больше всего автомобилей с галогенным светом. Что касается маркировки, то она следующая:

1. HR — Лампа дальнего света.
2. HCR — Галогенная лампа с двумя нитями накаливания, обеспечивающая дальний и ближний свет.
3. HC/HR — Устройство имеет два отдельных модуля для источников дальнего и ближнего света.

Кстати! Если на фаре японского производства есть маркировка HC/HR, ее можно заменить на ксенон.

Ксенон

В некоторых моделях можно заменить галоген на ксенон, но лучше это сделать в автомастерской.

Этот вариант все чаще используется в автомобилях, так как обеспечивает мощный свет высокой яркости. На фарах можно встретить следующие обозначения:

1. Д2Р .

   Добавить комментарий Отменить ответ

   Ваш адрес email не будет опубликован. Обязательные поля помечены *

   Комментарий *

   Имя *

   Email *

   Сайт

A	Reflex reflectors	O	Spot Lamps
A2	Wide angle reflex reflectors	P	Parking lamps
C	Вспомогательные передние лампы мотоциклов	P2	Зазор, боковой маркер и идентификационные лампы
D	LAMPSMARE
E	Боковые указатели поворота для транспортных средств длиной 12 м и более	ПК	Комбинированные габаритные и боковые габаритные огни
E2	Боковые указатели поворота – транспортные средства длиной менее 12 м	PC2	по общей ширине
F	Передние противотуманные фары	Q	Блоки управления указателями поворота, класс A
Туманные задние лампы	QB	Оборотный сигнал. H	Фара с герметичным светом	R	Фонари заднего хода
HG	Фара переднего разряда	S	Стоп -лампы
HH	Герметичный балок.	Сменная лампа фары	T	Задние фонари (задние габаритные огни)
I	Указатели поворота 1 T26	Задние фонари для автомобилей с габаритной шириной 2032 мм и более
I3	Лампы указателей поворота на расстоянии от 75 мм до менее 100 мм от фары и фонари указателей поворота
I4	Фонари указателей поворота на расстоянии от 60 мм до менее 75 мм от фар	U2	Высокие стоп-сигналы общей шириной 9 дюймов3 или более для грузовых автомобилей 20 мм30016
I5	Шаг для сигнала поворота. Задние указатели поворота и передние указатели поворотов, установленные на расстоянии 100 мм или более от фары, для использования на автомобилях с габаритной шириной 2032 мм и более	Вт	Сигнальные лампы для аварийных и ремонтных автомобилей
I7	Передний оборотный сигнал, установленные менее чем на 100 мм от фары, для использования на автомобилях 2032 мм или более в общей ширине	W2	Wares. J590	Мигалка указателя поворота	W3	Аварийная сигнальная лампа на 360 градусов
J945	Hazard мигалка0016	W4	Emergency warning device
J1054	Warning lamp alternating flasher	W5-1	360 degree gaseous discharge lamp-Class 1
K	Front	W5-2	Газоразрядная лампа с углом обзора 360 градусов, класс 2
K2	Задние габаритные фонари	W5-3	360 degree gaseous discharge lamp-Class 3
L	License plate lamps	Y	Driving lamps
M	Motorcyle headlamps-motorcycle type	Y2	Дневные ходовые огни
N	Мотоциклетные фары циклического типа с электроприводом
