Что такое дифференциал и зачем он нужен

Дифференциал — механическое устройство, которое делит момент входного вала между выходными валами, называемыми полуосями. Непонятно? Попробуем разобраться.

Не путать с дифференциальными уравнениями: в нашем случае дифференциал — это важнейший элемент полноприводного автомобиля. В силу того что при прохождении поворота каждое из колес движется по собственной траектории, внешнее колесо проходит более длинную дугу, чем внутреннее. Таким образом, при вращении ведущих колес с одинаковой скоростью поворот возможен только с пробуксовкой, что негативно сказывается на управляемости, а также приводит к существенному износу шин. Для предотвращения этих негативных явлений и служит дифференциал. Момент от двигателя передается карданным валом через коническую зубчатую передачу на корпус дифференциала. Тот, в свою очередь, через независимые друг от друга шестерни (сателлиты) вращает полуоси. Таким образом, каждая из полуосей вращается с разной угловой скоростью, а каждое колесо свободно перемещается по своей траектории без проскальзывания.

При этом суммарная скорость вращения остается постоянной. Помимо этого, дифференциал позволяет неразрывно передавать крутящий момент от двигателя на ведущие колеса, а в сочетании с главной передачей служит дополнительной понижающей передачей.

В трансмиссии автомобилей концерна VW для блокировки дифференциала используется муфта Haldex. Она представляет собой многодисковую муфту, работающую в масля- ной ванне. Пакет фрикционов сжимается рабочим поршнем гидравлической системы

Все бы хорошо, но тут появляется другая проблема — как только одно из ведущих колес попадает на скользкую поверхность или вывешивается в воздухе, весь момент по принципу наименьшего сопротивления отправляется к нему. Если все четыре ведущих колеса вдруг попадут на лед, то автомобиль через какое-то время остановится, и будет буксовать на месте. Чтобы этого не происходило, инженеры были вынуждены искать конструктивные решения для блокировки дифференциала.

Жестко или мягко?

Первые опыты широкого использования полного привода (в основном на армейских внедорожниках и вездеходах) привели к появлению системы жесткого механического блокирования дифференциала. Для этого автомобиль необходимо было остановить и с помощью специального механизма заблокировать шестерни дифференциала. В данном случае речь идет о повышении проходимости на бездорожье, где скорость передвижения низкая и вероятность повредить привод — минимальная. Как только автомобиль выбирался на нормальную дорогу, необходимо было отключить блокировку, иначе существенно возрастает нагрузка на полуоси и механизм блокировки, а также увеличивается износ всех элементов конструкции. Поэтому нужно было придумать, как автоматизировать этот процесс и сделать его более простым и адекватным для рядового автолюбителя.

Вискомуфта

Развитие химической промышленности, и, как следствие, появление дилатантных жидкостей, изменяющих свою вязкость, послужило основой для создания вискомуфты. Пионерами ее применения в конце 60-х годов прошлого века стали британские инженеры Тони Ролт и Дерек Гарднер. Конструкция вискомуфты проста, как все гениальное. Она состоит из набора близко расположенных друг к другу фрикционов, одна половина которых соединяется с валом межосевого дифференциала, а вторая наружными выступами — с цилиндрическим корпусом. При обычном движении скорость вращения передних и задних колес одинакова, поэтому перемешивание жидкости в муфте слабое, и она обладает хорошей текучестью. Но как только колеса одной из осей забуксовали, шестеренки межосевого дифференциала начинают раскручиваться, и связанные с ним фрикционы вискомуфты начинают быстро перемешивать силиконовую жидкость. Она твердеет, сжимая оба пакета фрикционов. В результате межосевой дифференциал частично или полностью блокируется.

Запатентовав свое изобретение, Тони Ролт создал собственную фирму, которая наладила выпуск вискомуфт для различных автомобильных фирм по обе стороны Атлантики. Первым массовым авто с полноприводной трансмиссией и межосевым дифференциалом с вискомуфтой стал AMC Eagle, который выпускался компанией American Motors c 1979 по 1988 год. В различных версиях эта модель разошлась тиражом около 200 тысяч экземпляров. Позже с активным развитием полноприводных трансмиссий вискомуфты нашли широкое применение в автомобилестроении. Но, как у любого другого устройства, у вискомуфты есть и свои недостатки — инерционность срабатывания, громоздкость и ограниченность по величине передаваемого момента.

Торсен и Халдекс

Вернемся вновь на полстолетия назад в далекий 1958-й год, когда американский инженер Вернон Глизман разработал и запатентовал механический самоблокирующийся дифференциал Dual-Drive Differential, который позже получил привычную сегодня торговую марку Torsen. Основная идея фактически зашифрована в названии, происходящем от сокращения двух английских слов, torque sensing, чувствительный к крутящему моменту. Механический самоблокирующийся дифференциал Torsen представляет собой оригинальное сочетание червячных пар и зубчатых колес. Блокировка у этого устройства происходит не от разности скоростей вращения валов, как в вискомуфте и других дифференциалах повышенного трения, а при изменении баланса крутящих моментов на валах. Как только момент на одном из валов увеличивается, червячные пары «заклинивают» зубчатые колеса, блокируя нужную шестерню дифференциала.

VW Touareg имеет два вида полного привода. В первом случае используется межосевой дифференциал Торсен и свободный дифференциал на задней оси, во втором — межосевой дифференциал с электронной блокировкой и понижающей передачей плюс блокировка дифференциала задней оси

Вторая конструкция, получившая сегодня широкое распространение, — электронно-управляемая фрикционная муфта, разработанная шведской фирмой Haldex. Она представляет собой многодисковое сцепление, работающее в масле. Как только появляется незначительная разница в скоростях вращения двух валов, с помощью гидравлики диски сцепления замыкаются. Электронный блок управления следит за многочисленными данными от датчиков, и, как только пробуксовка прекращается, давление в системе падает, и диски разжимаются. Среди главных достоинств муфты Haldex — практически мгновенное срабатывание, а также возможность менять характеристики с помощью перенастройки блока управления.

Межосевой дифференциал что это


что это такое и для чего нужна

В современных автомобилях есть немало узлов и агрегатов, которые имеются во всех моделях всех марок. Одним из них является дифференциал. Он необходим для того, чтобы обеспечить разную угловую скорость колес, расположенных при повороте на внешнем и на внутреннем его радиусе. У полноприводных автомобилей есть еще межосевой дифференциал, который в большинстве случаев оснащен блокировкой.

В данной статье мы расскажем о том, что такое межосевой дифференциал, для чего нужна блокировка межосевого дифференциала и каких основных типов она бывает.

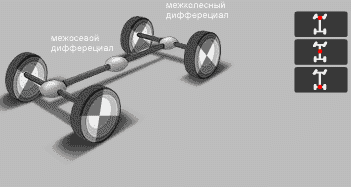

Что такое межосевой дифференциал

В любом автомобиле есть как минимум один дифференциал. Такое устройство делит крутящий момент, поступающий в него с входного вала, между полуосями передающими его на каждое из ведущих колес. Полноприводный автомобиль (то есть имеющий четыре ведущих колеса) оснащается как минимум двумя дифференциалами, по одному на каждую пару. В большинстве случаев на них устанавливается еще один, межосевой, который имеет возможность блокирования.

Необходимость использования межосевого дифференциала на автомобилях с полным приводом вызвана тем, что им приходится передвигаться в достаточно сложных условиях, часто по неровной местности. В таких случаях на разные оси автомобиля создается разное давление и поэтому необходимо производить распределение между ними крутящего момента.

Для чего нужна блокировка межосевого дифференциала

Следует заметить, что у любого дифференциала (в том числе и межосевого) наряду с его главным достоинством, состоящим в обеспечении разделения крутящего момента, есть и один существенный недостаток. Он является прямым следствием преимущества и заключается в том, что если колеса одной из осей начинают буксовать, то именно на них дифференциалом передается больший крутящий момент. Это существенно понижает проходимость автомобиля, что совершенно недопустимо для внедорожников. По этой причине практически все межосевые дифференциалы, устанавливаемые на них, оснащаются функцией блокировки.

Когда она включена, то на обе оси автомобиля передается одинаковый крутящий момент. Благодаря этому на те колеса, которые не пробуксовывают, транслируется такое же усилие, что и на пробуксовывающие. Это необходимо для того, чтобы машина могла миновать «скользкое место».

Разновидности блокировок межосевого дифференциала

В современных внедорожниках реализовывается два типа блокировки межосевого дифференциала: ручная и автоматическая. Оба они предполагают или полное, или частичное выключение узла. Чаще на автомобилях повышенной проходимости устанавливаются автоматические блокировки межосевых дифференциалов. Существует три их основных разновидности:

  • Блокировка с вискомуфтой;
  • Блокировка типа Torsen;
  • Блокировка с фрикционной муфтой.

Каждый из этих видов блокировки имеет свои конструктивные особенности и преимущества.

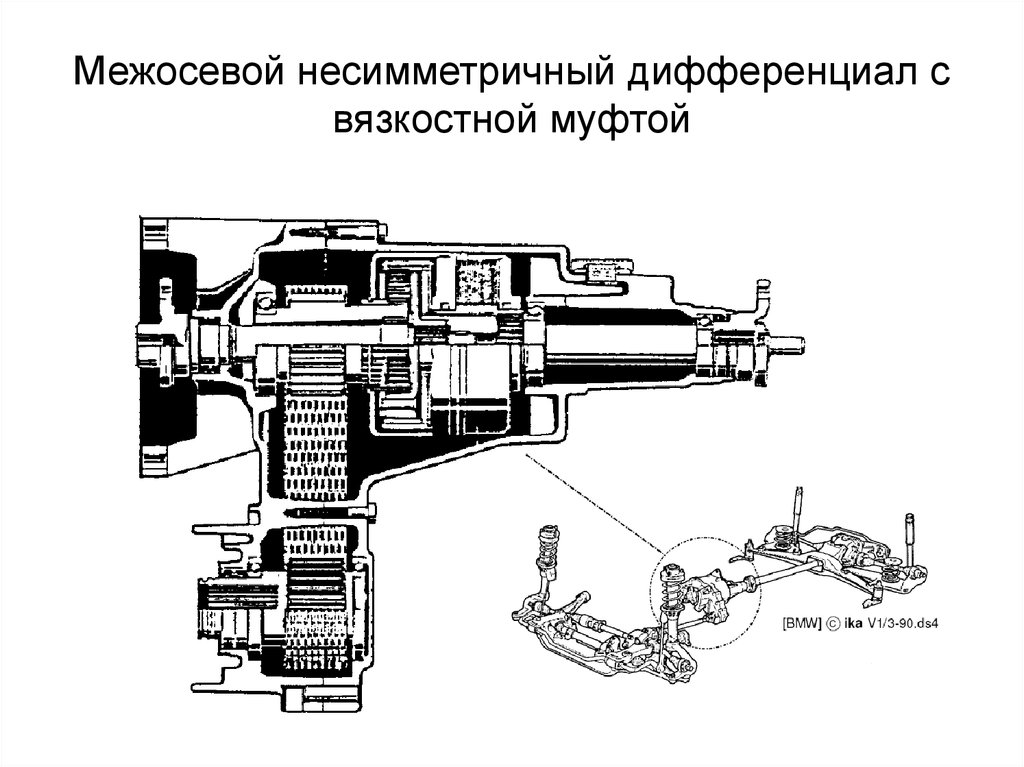

Блокировка с вискомуфтой

Такая разновидность блокировки межосевого дифференциала является на сегодняшний день наиболее распространенной. Она построена по симметричной планетарной схеме, в основе которой лежит взаимодействие между собой конических шестерен. Одним из важнейших элементов ее конструкции является наполненная масляной воздушно-силиконовой смесью герметично закрытая полость.

Она связана с полуосями посредством двух отдельных пакетов дисков.

Если полноприводный автомобиль едет с постоянной скоростью по ровной поверхности, то межосевой дифференциал, снабженный такой системой блокировки, транслирует крутящий момент на переднюю и заднюю ведущие оси в соотношении 50% на 50%. В том случае, если вращение одного из пакетов дисков ускоряется, то за счет повышения давления в герметичной полости вискомуфта начинает блокировать (то есть тормозить) соответствующий пакет. Благодаря этому угловые скорости выравниваются, и, по сути дела, происходит блокировка межосевого дифференциала.

Основными достоинствами такой системы являются простота ее конструкции и невысокая стоимость. Именно эти факторы обусловили широкое распространение вискомуфт в системах блокировок межосевых дифференциалов современных внедорожников. Что касается недостатков такой конструкции, то к ним следует отнести неполное автоматическое блокирование, а также риск перегрева в том случае, если она работает в течение длительного периода времени.

Дело в том, что значительная часть передаваемой ей кинетической энергии вращения преобразовывается в энергию тепловую.

Блокировка типа Torsen

Она состоит из таких основных элементов, как корпус, левая и правая полуосевые шестерни, их сателлиты и выходные валы. Специалисты в области автомобилестроения считают, что конструкция блокировки межосевого дифференциала этого типа является на сегодняшний день наиболее эффективной и совершенной.

Основу этого механизма блокировки составляют две пары червячных колес, в каждой из которых есть ведущее и ведомое (они называются полуосевыми и сателлитами). Функционирование этой системы основывается на некоторых особенностях, которые имеют шестерни такого типа. Если все колеса автомобиля имеют одинаковое сцепление с поверхностью, то дифференциал работает в штатном режиме. Как только одно из них начинает по тем или иным причинам вращаться быстрее остальных, то сателлит, связанный с ним, пытается начать вращение в обратную сторону. Вследствие этого происходит перегрузка червячной шестерни, а выходные валы блокируются. «Высвободившийся» крутящий момент переходит на другую ось, в результате чего его значения уравниваются.

Важнейшими преимуществами блокировки межосевого дифференциала типа Torsen являются очень высокая скорость срабатывания и широкий диапазон значений переброски вращающего момента с оси на ось. Кроме того, такая блокировка не перегружает тормозную систему автомобиля. Основным недостатком такой конструкции ее сложность.

Блокировка с фрикционной муфтой

Главной отличительной особенностью такой системы является то, что она предполагает возможность как автоматической, так и ручной блокировки межосевого дифференциала. Конструктивно она очень похожа на системы с вискомуфтой, только вместо последней в ней установлены фрикционные диски.

При плавном движении автомобиля угловые скорости между его ведущими осями распределяются равномерно. Если одна из полуосей ускоряется, то фрикционные диски сближаются, сила трения между ними увеличивается, в результате чего происходит притормаживание полуоси.

Системы блокировки межосевых дифференциалов, устроенные на основе фрикционных муфт, на серийных автомобилях практически не применяются. Она достаточно сложна по своей конструкции, к тому же имеет невысокий ресурс из-за того, что рабочие элементы (фрикционные диски) быстро изнашиваются. Кроме того, устройства блокировки с фрикционными муфтами требуют частого обслуживания.

Читайте также: Что такое паркетник и чем он отличается от внедорожника.

Видео на тему

Похожие публикации

Дифференциал межосевой: всем осям — нужный крутящий момент

Дифференциал межосевой: всем осям — нужный крутящий момент

В трансмиссии многоосных и полноприводных транспортных средств используется механизм для распределения крутящего момента между ведущими осями — межосевой дифференциал. Все об этом механизме, его назначении, конструкции, принципе работы, а также о ремонте и техническом обслуживании читайте в статье.


Что такое межосевой дифференциал?

Межосевой дифференциал — узел трансмиссии колесных транспортных средств с двумя и большим числом ведущих мостов; механизм, осуществляющий деление поступающего от карданного вала крутящего момента на два независимых потока, которые затем подаются на редукторы ведущих осей.

В процессе движения автомобилей и колесных машин с несколькими ведущими осями возникают ситуации, требующие вращения колес разных осей с неодинаковой скоростью. Например, в полноприводных автомобилях колеса передней, промежуточной (у многоосных ТС) и задней осей имеют неодинаковую угловую скорость при поворотах и маневрировании, при движении по дорогам с уклоном и по неровным дорожным покрытиям, и т.д. Если бы все ведущие оси имели жесткую связь, то в таких ситуациях некоторые колеса скользили бы или, напротив, буксовали, что значительно ухудшало бы эффективность преобразования крутящего момента и в целом негативно влияло бы на движение транспортного средства. Для предотвращения подобных проблем в трансмиссию автомобилей и машин с несколькими ведущими осями вводится дополнительный механизм — межосевой дифференциал.


Межосевой дифференциал трехосных автомобилей обычно располагается на промежуточном мосту

Межосевой дифференциал выполняет несколько функций:

  • Разделение крутящего момента, поступающего от карданного вала, на два потока, каждый из которых поступает на редуктор одного ведущего моста;
  • Изменение поступающего на каждую ось крутящего момента в зависимости от действующих на колеса нагрузок и их угловых скоростей;
  • Дифференциалы с блокировкой — разделение крутящего момента на два строго равных потока для преодоления сложных участков дороги (при движении по скользкой дороге или бездорожью).

Данный механизм получил свое название от латинского differentia — разность или различие. В процессе работы дифференциал разделяет поступающий поток крутящего момента надвое, причем моменты в каждом из потоков могут значительно отличаться друг от друга (вплоть до того, что на одну ось поступает весь входящий поток, а на вторую ось — ничего), однако сумма моментов в них всегда равна поступающему моменту (или почти равна, так как часть момента теряется в самом дифференциале за счет сил трения).

Межосевые дифференциалы используются во всех автомобилях и машинах с двумя и большим числом ведущих осей. Однако расположение данного механизма может отличаться в зависимости от колесной формулы и особенностей трансмиссии автомобиля:

  • В раздаточной коробке — используется в автомобилях 4×4, 6×6 (возможны варианты как для привода только передней оси, так и для привода всех осей) и 8×8;
  • В промежуточном ведущем мосту — наиболее часто используется в автомобилях 6×4, но также встречается на четырехосных транспортных средствах.

Межосевые дифференциалы, независимо от расположения, обеспечивают возможность нормальной эксплуатации транспортного средства в любых дорожных условиях. Неисправности или выработка ресурса дифференциала негативно влияют на характеристики автомобиля, поэтому должны как можно скорее устраняться. Но прежде, чем выполнять ремонт или полную замену этого механизма, необходимо разобраться в его конструкции и работе.


Типы, устройство и принцип действия межосевого дифференциала


Схемы механических трансмиссий

В различных ТС используются межосевые дифференциалы, построенные на основе планетарных механизмов. В общем случае агрегат состоит из корпуса (обычно составленного из двух чашек), внутри которого располагается крестовина с сателлитами (коническими шестернями), соединенными с двумя полуосевыми шестернями (шестернями привода ведущих мостов). Корпус посредством фланца соединен с карданным валом, от которого весь механизм получает вращение. Шестерни посредством валов соединены с ведущими шестернями главных передач своих мостов. Вся эта конструкция может размещаться в собственном картере, установленном на картере промежуточного ведущего моста, или в корпусе раздаточной коробки.

Функционирует межосевой дифференциал следующим образом. При равномерном движении автомобиля по дороге с ровным и твердым покрытием крутящий момент от карданного вала передается на корпус дифференциала и зафиксированную в нем крестовину с сателлитами. Так как сателлиты входят в зацепление с полуосевыми шестернями, то обе они тоже приходят во вращение и передают крутящий момент к своим мостам. Если по какой-либо причине колеса одного из мостов начинают затормаживаться, связанная с данным мостом полуосевая шестерня замедляет свое вращение — сателлиты начинают катиться по этой шестерне, что приводит к ускорению вращения второй полуосевой шестерни. В результате колеса второго моста приобретают увеличенную относительно колес первого моста угловую скорость — так компенсируется разность нагрузок на оси.

Межосевые дифференциалы могут иметь некоторые конструктивные отличия и особенности работы. В первую очередь, все дифференциалы делятся на две группы по характеристикам распределения крутящего момента между двумя потоками:

  • Симметричные — распределяют момент равномерно между двумя потоками;
  • Несимметричные — распределяют момент неравномерно. Это достигается использованием полуосевых шестерен с различным количеством зубьев.

При этом практически все межосевые дифференциалы имеют механизм блокировки, который обеспечивает принудительную работу агрегата в режиме симметричного распределения крутящего момента. Это необходимо для преодоления сложных участков дорог, когда колеса одной оси могут отрываться от дорожного покрытия (при преодолении ям) или терять с ним сцепление (например, пробуксовывать на льду или в грязи). В таких ситуациях весь крутящий момент поступает на колеса этой оси, а колеса, имеющие нормальное сцепление с дорогой, вовсе не вращаются — автомобиль просто не может продолжать движение. Механизм блокировки принудительно распределяет крутящий момент между осями поровну, предотвращая вращение колес с разной скоростью — это позволяет преодолевать сложные участки дорог.

Блокировка может быть двух типов:

  • Ручная;
  • Автоматическая.

Конструкция межосевого дифференциала грузового автомобиля

В первом случае дифференциал блокируется водителем с помощью специального механизма, во втором случае агрегат самоблокируется при наступлении определенных условий, о которых сказано ниже.

Механизм блокировки с ручным управлением обычно выполняется в виде зубчатой муфты, которая располагается на зубцах одного из валов, и может входить в зацепление с корпусом агрегата (с одной из его чаш). При перемещении муфта жестко соединяет вал и корпус дифференциала — в этом случае данные детали вращаются с одинаковой скоростью, и каждая из осей получает половину общего крутящего момента. Управление блокирующим механизмом в грузовых автомобилях чаще всего имеет пневматический привод: зубчатая муфта перемещается с помощью вилки, управляемой штоком встроенной в картер дифференциала пневматической камеры. Подача воздуха на камеру осуществляется специальным краном, управляемым соответствующим переключателем в кабине автомобиля. Во внедорожниках и другой технике без пневмосистемы управление механизмом блокировки может быть механическим (с помощью системы рычагов и тросов) или электромеханическим (с помощью электромотора).

Самоблокирующиеся дифференциалы могут иметь механизмы блокировки, отслеживающие разность крутящих моментов или разность угловых скоростей осей привода ведущих мостов. В качестве таких механизмов могут использоваться вязкостные, фрикционные или кулачковые муфты, а также дополнительные планетарные или червячные механизмы (в дифференциалах типа Torsen) и различные вспомогательные элементы. Все эти устройства допускают некоторую разность крутящих моментов на мостах, при превышении которой они блокируются. Рассматривать устройство и работу самоблокирующихся дифференциалов здесь мы не будем — сегодня существует множество реализаций данных механизмов, подробнее о них можно узнать в соответствующих источниках.


Вопросы обслуживания, ремонта и замены межосевого дифференциала

Межосевой дифференциал в процессе эксплуатации автомобиля испытывает значительные нагрузки, поэтому со временем его детали изнашиваются и могут разрушаться. С целью обеспечения нормальной работы трансмиссии данный агрегат необходимо регулярно проверять, обслуживать и ремонтировать. Обычно при регламентном ТО дифференциал разбирается и подвергается дефектовке, все изношенные детали (шестерни с изношенными или выкрошенными зубами, сальники, подшипники, детали с трещинами и т.д.) заменяются на новые. При серьезных повреждениях механизм меняется полностью.

Для продления ресурса дифференциала необходимо регулярно выполнять замену масла в нем, прочищать сапуны, проверять работу привода механизма блокировки. Все указанные работы выполняются в соответствии с инструкцией по ТО и ремонту транспортного средства.

При регулярном обслуживании и грамотной эксплуатации межосевого дифференциала автомобиль будет уверенно чувствовать себя даже в самой сложной дорожной обстановке.

Другие статьи

#Бачок ГЦС

Бачок ГЦС: надежная работа гидропривода сцепления

14.10.2020 | Статьи о запасных частях

Многие современные автомобили, особенно грузовые, оснащаются гидравлическим приводом выключения сцепления. Достаточный запас жидкости для работы главного цилиндра сцепления хранится в специальном бачке. Все о бачках ГЦС, их типах и конструкции, а также о выборе и замене этих деталей читайте в статье.

#Палец рессоры

Палец рессоры: надежный монтаж рессорной подвески

23.09.2020 | Статьи о запасных частях

Монтаж рессор на раму транспортного средства выполняется с помощью опор, построенных на специальных деталях — пальцах. Все о пальцах рессор, их существующих типах, конструкции и особенностях работы в подвеске, а также о правильном выборе пальцев и их замене, вы можете узнать в представленной статье.

Самые расхожие заблуждения о полном приводе — журнал За рулем

Оказывается, многие владельцы внедорожников понятия не имеют, что такое крутящий момент и в какой пропорции он делится между колесами. А еще не знают, как на самом деле устроен дифференциал. ЗР помогает разобраться во всех нюансах полноприводной трансмиссии.

«Господь Бог вычисляет дифференциалы эмпирически».
Альберт Эйнштейн

Материалы по теме

Обилие комментариев к материалам о распределении моментов в трансмиссиях автомобилей, особенно полноприводных, и радует, и огорчает. Народ интересуется техникой — это хорошо. А вот постоянно ощущать влияние безграмотных блогерских стереотипов на массовое сознание — это обидно. Впрочем, подобное явление подметил еще изобретатель теории эволюции, причем задолго до интернетов. Мол, «уверенность чаще порождается невежеством, нежели знанием».

Что ж, попробуем пробежаться еще разок по основным болевым точкам в массовом сознании. Во всех ситуациях условно считаем, что трение и прочие потери отсутствуют как класс. Нагрузки на колеса — одинаковые. Продольная и поперечная развесовки — равномерные. Условия сцепления шин с покрытием — одинаковые, если иное не оговорено. Все дифференциалы — симметричного типа. Момент, передаваемый двигателем на конкретный дифференциал, условно принимаем за 100 %. И прошу прощения у всех читателей, которые хорошо в этом разбираются безо всяких повторений.

Итак, вспоминаем основные заблуждения.

Крутящий момент на вывешенном колесе не может равняться нулю: за чей же счет оно вращается-то?

Материалы по теме

Если не разобраться в этом, то дальше можно не читать. Главная мысль проста: момента без сопротивления не бывает! Поэтому момент на валу двигателя, молотящего вхолостую, равен нулю: он не совершает никакой полезной работы. Точно так же на колесе, зависшем в воздухе, никакого момента нет. Конечно, можно порассуждать насчет сил трения и прочих негативных факторов, которые приходится преодолевать, но мы сразу уточнили, что подобные потери не принимаем во внимание.

Межколесные дифференциалы задают колесам равные угловые скорости.

Ничего подобного: дифференциал (от лат. differentia — разность, различие) — это механизм, обеспечивающий вращение ведущих колес именно с разными скоростями (например, в повороте). Простенькие игрушечные автомобильчики зачастую плохо ездят по кругу именно потому, что в них нет дифференциалов, а потому колеса, проходящие разный путь, вынуждены проскальзывать или пробуксовывать. Дифференциал выравнивает не угловые скорости, а моменты. Если он делит крутящий момент поровну, его называют симметричным.

Если у Нивы (будь то Chevrolet Niva или Лада 4х4) одно колесо повисает в воздухе, то за счет остальных трех она спокойно поедет дальше, поскольку момент постоянно поступает на все четыре колеса. В данной ситуации на каждое из трех оставшихся колес придется при этом по 33,3% момента.

Выражение «момент поступает» не вполне корректное: напоминаем, что без сопротивления никакого момента на колесе быть не может. А Нива в данном случае не стронется с места, поскольку нулевой момент на зависшем колесе тут же отразится на всех остальных: межколесные и межосевой дифференциалы изначально делят его поровну — по 25% каждому. Чтобы ехать дальше, надо заблокировать межосевой дифференциал. В этом случае на оси с зависшим колесом момент останется нулевым, зато на другой оси на каждое колесо придется половина от усилий мотора.

Самый надежный тип привода…

Самый надежный тип привода…

После блокировки дифференциала момент распределяется пополам.

Не после, а до блокировки! После блокировки распределение моментов определяется только реальной дорожной ситуацией. Скажем, после блокировки межколесного дифференциала моменты на колесах этой оси распределяются пропорционально нагрузке и силам сцепления, но никак не поровну.

Пока межосевой дифференциал не заблокирован, крутящий момент распределяется между осями поровну (если, конечно, дифференциал симметричный). Как только заблокировали, демократия заканчивается: теперь распределение момента по осям пойдет пропорционально реальной нагрузке.

Пока межосевой дифференциал не заблокирован, крутящий момент распределяется между осями поровну (если, конечно, дифференциал симметричный). Как только заблокировали, демократия заканчивается: теперь распределение момента по осям пойдет пропорционально реальной нагрузке.

Если ось с заблокированным дифференциалом — аналог железнодорожной колесной пары, то и момент на обоих колесах всегда одинаковый! Ведь этот механизм уже представляет собой единое целое, а потому не может быть так, чтобы слева момент был, а справа куда-то пропал… В каком месте вала момент, передаваемый для нагруженного колеса, превращается в ноль для незагруженного? Этого же теоретически не может быть.

Материалы по теме

В том-то и дело, что может! Представьте себе, для упрощения, вместо заднего моста с заблокированным дифференциалом что-нибудь попроще — допустим, черенок от лопаты. Вообразите, что вы держите его посередке и при этом пытаетесь вращать вдоль продольной оси, то есть прикладываете момент. Пусть один конец черенка буравит асфальт, а второй находится в воздухе. Согласитесь, что конец черенка, который грызет асфальт, будет изнашиваться у вас на глазах, поскольку там есть сопротивление. А тот конец, что висит в воздухе, переживет всех: нет сопротивления — нет момента. Он останется свеженьким и чистеньким, хотя и вращается с той же скоростью, что и весь черенок. Точно так же себя ведет и ось с заблокированным межколесным дифференциалом.

AWD в сравнении с 4WD выдает меньший крутящий момент.

Тут даже спорить, в общем-то, не с чем. Чем определяется момент, мы повторяем в каждом втором абзаце. Можно лишь еще раз отметить, что обозначения такого рода в целом являются маркетинговыми, условными. По большей части в реальной жизни AWD — это «моноприводники», у которых есть возможность подключать вторую ведущую ось. А 4WD — это машины с постоянно подключенными осями с заданным изначально распределением момента между осями (например — 50 на 50, у которых есть возможность блокировать межосевой дифференциал). Кто из них что куда «выдает», в каждом случае нужно разбираться индивидуально, а не кивать на аббревиатуру.

Всем удачи на любых дорогах!

Что такое межосевой дифференциал и для чего он нужен?

Дифференциал – устройство, управляющее распределением вращательного момента между входным и выходными валами. Хотя скорость отдельных элементов может разниться. Данный механизм успешно применяется в автомобилестроении и широко применим в нём. Различие дифференциалов проявляется в месте их установки, предназначению и конструктивным особенностям. Автомобили с приводом только на заднюю или переднюю ось оснащаются одним дифференциалом – межколёсным.

Необходимость в наличии дифференциала вызвана особенностями поведениями колёс в поворотах. Они проходят различное расстояние в эти моменты. Грузовые автомобили с приводами 6х6 и 8х8 оснащаются дополнительным межтележечным дифференциалом. В моделях с полным приводом устанавливаются три дифференциала: кроме двух межколёсных, ещё и один межосевой. О работе межосевого дифференциала, о его конструкции и предназначении мы и поговорим далее более подробно.

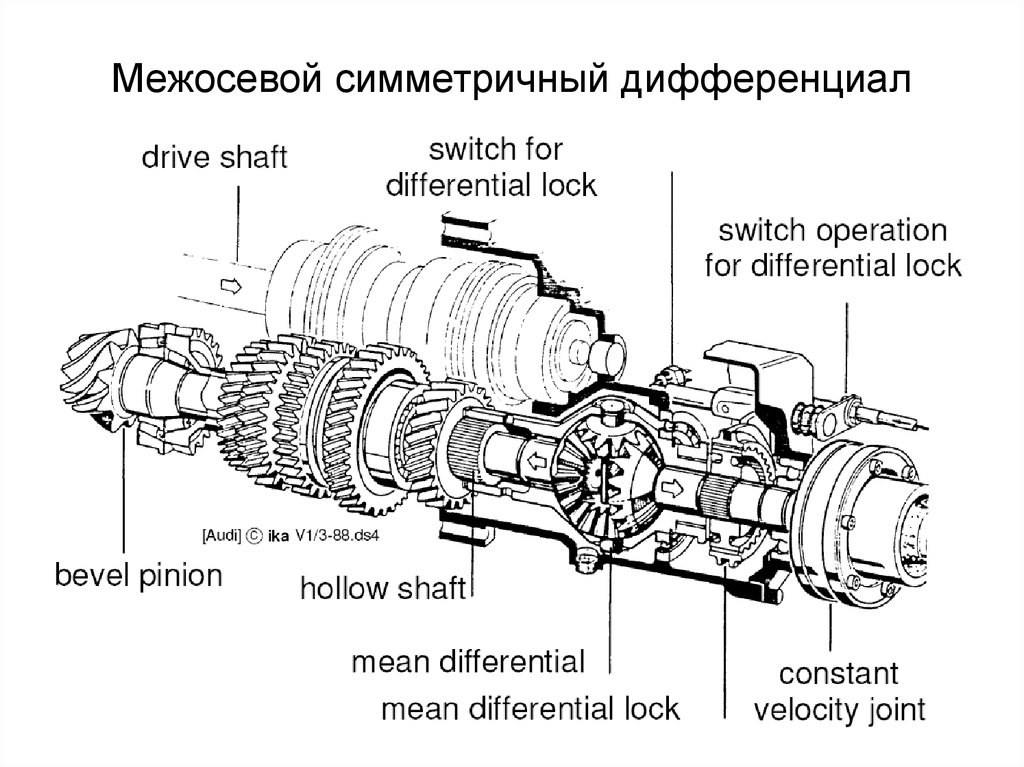

Конструкция межосевого дифференциала

Давайте рассмотрим конструкцию межосевого дифференциала на самом распространённом примере – коническом дифференциале. Конический дифференциал по своей конструкции схож с другими видами дифференциалов. Конический дифференциал – это планетарный редуктор с полуосевыми шестернями сателлитами, которые помещены в корпус. Корпус, или как его ещё называют «чашка дифференциала» принимает крутящий момент на себя от главной передачи и раздаёт его через сателлиты на шестерни полуосей. К корпусу жёстко прикреплена ведомая шестерня главной передачи. На внутренних осях корпуса вращаются сателлиты. Сателлиты выполняют роль планетарной шестерни. Они обеспечивают контакт корпуса с полуосевыми шестернями. В зависимости от того, какой величины передаётся крутящий момент, конструкция дифференциала насчитывает два или четыре сателлита.

Дифференциалы легковых автомобилей, как правило насчитывают два сателлита. Полуосевые (солнечные) шестерни передают вращение на ведущие колёса через полуоси по шпицевому соединению. Правая и левая шестерни полуосей имеют как равное, так и различное число зубцов. Шестерни с равным количеством зубцов образуют симметричный дифференциал, в то время, когда неравное количество зубцов характерно для несимметричного дифференциала.

Симметричный дифференциал распределяет вращение по осям в равных пропорциях, в независимости от того какой величины угловые скорости ведущих колёс. Благодаря своим свойствам симметричный дифференциал успешно применяется как межколёсный дифференциал. Несимметричный дифференциал разделяет крутящий момент в определённом соотношении, поэтому его устанавливают между осями полноприводного автомобиля.

Принцип работы межосевого дифференциала

Когда автомобиль движется по прямолинейной траектории по ровной дороге, расстояние, пройденное ведущими колёсами будет равным, так как у обоих колёс будет одинаковая угловая скорость. В процессе такого движения все сателлиты, шестерни и корпус дифференциала синхронизированы. Передачу крутящего момента данному механизму обеспечивает шестерня. Также отметим и тот факт, что при таком движении крутящий момент на каждом из ведомых колёс одинаков, а полуосевые шестерни заклиниваются сателлитами, которые статичны относительно своей оси.

Когда автомобиль входит в поворот, путь, который проходит колесо, идущее по внутреннему краю, меньший, чем у колеса на внешнем круге, следовательно и скорость вращения у них разная. Для стабилизации ситуации полуосевая шестерня замедляется, а сателлиты и корпус в это время упираются в полуосевую шестерню слева. Благодаря тому, что сателлиты вращаются вокруг своей оси, растёт и скорость, с которой вращается правая полуосевая шестерня. Это позволяет ведущим колёсам вращаться с разными скоростями, что предотвращает проскальзывание и пробуксовку. Отметим, что колесо с большей скоростью вращения получает меньший крутящий момент.

Давайте рассмотрим дифференциал с классической конструкцией. Основным его недостатком будет пробуксовка одного колеса, когда оно потеряет контакт с дорожной поверхностью. Всё дело в том, что колесо в подвешенном состоянии вращается примерно в два раза быстрее колеса, которое контактирует с дорогой при равном количестве оборотов ведомой шестерни дифференциала. Второе колесо остаётся статичным. Причиной всему является очень маленький крутящий момент, подведённый к нему, так как вращающееся подвешенное колесо получает незначительное сопротивление крутящего момента. Исходя из этого понятно, что крутящий момент противоположного колеса аналогично мал, поэтому оно и неподвижно.

Если колесо пробуксовывает на повышенных оборотах в среде со значительным сопротивлением, крутящий момент, подаваемый на него будет большим в сравнении с проскальзывающим колесом, а следовательно и второму колесу будет предоставляться больший момент для осуществления вращения. Благодаря такому распределению автомобиль может медленно, но уверенно выбираться из ловушки. Буксующее колесо затрачивает много мощности, расходуемой на нагрев дорожного полотна, покрышек и т.д. Пробуксовка заметно снижает проходимость автомобиля с со свободным дифференциалом. Чтобы избежать подобных проблем, на автомобили устанавливают дифференциалы с возможностью их блокировки, как ручной, так и автоматической.

Предназначение межосевого дифференциала

Как Вам уже стало понятно, предназначение межосевого дифференциала заключается в распределении крутящего момента между ведущими осями в полноприводных автомобилях, что даёт им возможность вращения с различными угловыми скоростями. Потребность в таком механизме возникла в следствии движения автомобилей по неровным поверхностям, когда масса самой конструкции давит на ось, что находится в гораздо низком положении. Так, если Вы едете под горку, то большая часть крутящего момента передаётся на заднюю ось. В случае спуска же всё происходит наоборот. Сам механизм межосевого дифференциала располагается, как правило, в раздаточной коробке транспортного средства.

По своему типу межосевой дифференциал может быть, как симметричным, так и несимметричным. Первый вариант дифференциалараспределяет крутящий момент в соотношении 50/50, когда второй в разных соотношениях, например, 60/40. Кроме того бывают межосевые дифференциалы, не имеющие блокировочного механизма, что не позволяет двигаться колёсам с разными скоростями. Есть самоблокирующиеся дифференциалы и с ручной блокировкой.

Второй вариант позволяет принудительно распределять крутящий момент между осями. Это хорошо помогает преодолевать различные дорожные преграды в виде грязи, песка или снега. Принудительное блокирование межосевого дифференциала может быть полным и частичным. При этом обеспечивается жёсткое соединение полуосей между собой. Зачастую для реализации всего внедорожного потенциала автомобиля применяется дифференциал с механизмом автоматической блокировки. Он имеет три вида конструкций и соответственно различные принципы функционирования.

Режимы работы межосевого дифференциала

Работа симметричного межосевого дифференциала разделяется на три, присущих ему, режима:

— прямолинейное движение;

— движение в повороте;

— движение по скользкой дороге.

При движении прямо, колёса принимают на себя равнораспределённое сопротивление дорожного полотна. Крутящий момент передаётся к корпусу дифференциала от главной передачи. Вместе с ним перемещаются и сателлиты. Сателлиты, обходя шестерни полуосей, передают на ведущие колёса весь крутящий момент в равных пропорциях. В отсутствии вращения сателлитов на осях, шестерни полуосей движутся с одинаковой угловой скоростью. Они вращаются с той же частотой, что и ведомая шестерня главной передачи.

При входе в поворот, ведущее колесо, идущее по внутреннему радиусу, принимает на себя большее сопротивление, чем колесо внешнего радиуса. Внутренняя полуосевая шестерня замедляет своё движение и побуждает вращаться сателлиты вокруг своей оси. Они в свою очередь, ускоряют вращение наружной шестерни полуоси. Колёса, движущиеся с разными угловыми скоростями позволяют проходить автомобилю поворот без излишней пробуксовки. Сумма частот вращения полуосевых шестерен внутри и снаружи равна частоте вращения ведомой шестерни, умноженной на двое. Крутящий момент распределяется между ведущими колёсами в равной степени. И на это не влияет разность угловых скоростей.

Когда автомобиль движется по скользкой дороге, одно колесо принимает на себя большую часть сопротивления, в то время как второе пробуксовывает или проскальзывает. Дифференциал заставляет вращаться «проблемное» колесо с большей скоростью. Второе колесо вынуждено остановиться. Сила тяги, образуемая на буксующем колесе очень мала в силу низкого сцепления, поэтому его вращение тоже происходит с небольшой скоростью. А в силу конструкции симметричного дифференциала, другое колесо будет обладать теми же характеристиками на тот момент. Ситуация зашла в тупик – автомобиль не сдвигается с места. Решить эту проблему можно увеличив крутящий момент на небуксующем колесе. Это легко осуществляется блокировкой дифференциала.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

что это такое и принцип работы? + Видео

На автомобилях с передним или задним приводом на ведущей оси устанавливается такой узел, как колесный дифференциал, механизма же его блокировки не предусмотрено по понятным причинам. Основная задача данного узла — распределение крутящего момента на колеса ведущей оси. Например на поворотах или во время езды по грунтовым дорогам колеса крутиться с одинаковой скоростью не могут.

Если же вы являетесь владельцем транспортного средства с полным приводом, то помимо колесного дифференциала на кардан устанавливают и межосевой дифференциал с механизмом блокировки. Естественно, у читателей возникает вопрос: зачем нужна блокировка, какую функцию выполняет, какие существуют виды блокировки межосевого дифференциала?

Зачем нужна блокировка межосевого дифференциала и принцип ее работы

Мы уже частично затрагивали данную тему на сайте vodi.su в статье об вязкостной муфте (вискомуфта). Если говорить простыми словами, то межосевой дифференциал необходим для повышения проходимости транспортного средства и включения полного привода.

Принцип его работы довольно прост:

  • когда машина едет по нормальной дороге, все тяговое усилие приходится лишь на основную тяговую ось;
  • вторая ось посредством отключения механизма блокировки, не входит в сцепление с трансмиссией машины, то есть в данный момент она выступает в качестве ведомой оси;
  • как только авто выезжает на бездорожье, где нужно, чтобы работали две оси для повышения проходимости, водитель либо принудительно включает блокировку межосевого дифференциала, либо происходит ее автоматическое подключение.

Когда блокировка включена, обе оси оказываются в жесткой сцепке и вращаются за счет передачи момента вращения на них посредством трансмиссии от двигателя транспортного средства. Так, если установлена вискомуфта, то на дорожном покрытии, где не требуется мощь обеих осей, тяговое усилие поступает лишь на передние или задние колеса. Ну, а когда выезжаете на грунтовую дорогу и начинаются пробуксовки, колеса разных мостов начинают вращаться с разной скоростью, происходит сильное перемешивание дилатантной жидкости, она затвердевает. Тем самым создается жесткая сцепка между мостами и момент вращения поровну распределяется между всеми колесами машины.

Преимущества механизма блокировки межосевого дифференциала:

  • существенное повышение проходимости транспортного средства в сложных условиях;
  • отключение полного привода автоматически или принудительно, когда в нем нет необходимости;
  • более экономное расходование топлива, ведь с подключенным полным приводом двигатель потребляет больше горючего для создания дополнительной тяги.

Блокировка межосевого дифференциала в зависимости от модели автомобиля включается различными способами. На более старых моделях, например УАЗ, НИВА или грузовые авто, необходимо выбрать соответствующую передачу на раздаточной коробке. Если стоит вискомуфта, блокировка происходит автоматически. Ну, а на самых совершенных на сегодняшний момент внедорожниках с муфтой Haldex блокировка контролируется электронным блоком управления. Сигналом же к ее включению является нажатие на педаль газа. Так, если вы желаете эффектно разогнаться с пробуксовкой, то блокировка сразу включится, а отключение произойдет автоматически, когда машина будет двигаться на стабильной скорости.

Разновидности механизмов блокировки межосевого дифференциала

Если говорить про принцип действия, то выделяют несколько основных групп, которые в свою очередь делятся на подгруппы:

  1. жесткая 100-процентная блокировка;
  2. дифференциалы с ограниченным проскальзыванием — жесткость сцепки зависит от интенсивности вращения колес разных осей;
  3. с симметричным или ассиметричным распределением тягового усилия.

Так, вискомуфту, можно отнести к второй и третьей группам одновременно, так как в разных режимах езды может наблюдаться проскальзывание дисков, например на поворотах. Соответственно, тяговое усилие ассиметрично распределяется между осями. В наиболее же сложных условиях, когда одно из колес сильно буксует, то происходит 100-процентная блокировка за счет полного затвердевания жидкости. Если же вы ездите на УАЗ Патриот с раздаткой, то там предусмотрена жесткая блокировка.

Портал vodi.su отмечает, что при включенном полном приводе, особенно на асфальте, происходит быстрый износ резины.

Выделяют также различные конструкции блокировки межосевого дифференциала:

  • фрикционная муфта;
  • вискомуфта;
  • кулачковая муфта;
  • блокировка Torsen.

Так, фрикционы работают примерно по той же схеме, что и вискомуфта или сухое сцепление. В нормальном состоянии фрикционные диски не взаимодействуют между собой, но как только начинаются пробуксовки, происходит их зацепление. Муфта Haldex Traction является фрикционной, в ней установлено несколько дисков, которые контролируются электронным блоком управления. Минус данной конструкции — износ дисков и необходимость их замены.

Блокировка Torsen является одной из наиболее совершенных, ее устанавливают на такие авто как Audi Quattro и универсалы Allroad Quattro. Схема довольно сложная: правая и левая полуосевая шестерни с сателлитами, выходные валы. Блокировка обеспечивается за счет разных передаточных чисел и червячной передачи. В нормальных режимах стабильной езды все элементы вращаются с определенным передаточным числом. Но в случае пробуксовки сателлит начинает вращаться в обратном направлении и происходит полная блокировка полуосевой шестерни и момент вращения начинает поступать на ведомую ось. Причем распределение происходит в соотношении 72:25.

На отечественных авто — УАЗ, ГАЗ — устанавливают кулачковый дифференциал повышенного трения. Блокировка происходит за счет звездочек и сухарей, которые при пробуксовке начинают вращаться с разными скоростями, в результате чего возникает сила трения и блокируется дифференциал.

Существуют и другие разработки. Так, современные внедорожники оснащают антипробуксовочной системой TRC, в которой весь контроль осуществляется через ЭБУ. А избежать пробуксовки удается за счет автоматического подтормаживания буксующего колеса. Есть также гидравлические системы, например DPS на автомобилях Хонда, где на заднем редукторе установлены насосы, вращающиеся от карданного вала. А блокировка происходит за счет подключения пакета многодискового сцепления.

У каждой из перечисленных систем существуют свои достоинства и недостатки. Нужно понимать, что езда с включенным полным приводом приводит к скорейшему износу шин, трансмиссии и двигателя. Поэтому полный привод используют лишь там, где он действительно нужен.

Загрузка…

Поделиться в социальных сетях

что это такое, принцип работы

Внедорожные авто оснащены дифференциалом. Этот элемент нужен для обеспечения ведущим колесам разной угловой скорости. При повороте колеса расположены на внешнем и внутреннем радиусе. Межосевой дифференциал на внедорожнике имеет блокировку. Далеко не все знают, что это такое – блокировка межосевого дифференциала. Давайте разберемся, что это, для чего и как пользоваться.

Межосевой дифференциал

В любых автомобилях точно имеется один дифференциал. Данный механизм призван делить крутящий момент, который на него подается с входного вала между двумя полуосями. Полноприводные авто оснащены двумя дифференциалами – для каждой колесной пары. Также имеется еще и межосевой. Необходимость в нем вызвана тем, что внедорожники эксплуатируются в очень сложных условиях. Разные оси испытывают разное давление, и нужно распределять крутящий момент между ними.

Блокировка

Любой дифференциал имеет, кроме достоинств, и очень серьезный недостаток. Недостаток этот является следствием преимущества – если одно из колес начинает буксовать, то дифференциал отдает больший крутящий момент именно на это колесо. Это очень сильно снижает характеристики проходимости. Если для гражданских автомобилей это норма, то для внедорожников это совсем недопустимо. По данной причине практически все межосевые дифференциалы оснащаются системами блокировки. Но есть исключения. Например, блокировка межосевого дифференциала на «Ниве» отсутствует, зато можно купить и установить самостоятельно одно из предлагаемых рынком решений.

Когда включена блокировка, то на каждую ось отдается один и тот же крутящий момент. Поэтому колеса не будут буксовать. Это нужно, чтобы машина могла с легкостью пройти скользкие места.

Виды блокировок

Мы узнали, что это такое – блокировка межосевого дифференциала. Теперь стоит познакомиться с видами данных систем. Сейчас можно выделить ручную и автоматическую блокировку. В первом и во втором случае можно частично или полностью отключить дифференциал. На моделях авто с повышенной проходимостью имеются автоматические блокировки. Их три разновидности – это система с вискомуфтой, блокировка Trosen и с фрикционной муфтой. В чем особенности и отличия данных систем? Рассмотрим каждую более детально.

Блокировки с вискомуфтой

Это наиболее распространенная блокировка. Она базируется на симметричной планетарной схеме. Работа основана на взаимодействующих между собой конических шестеренках. Важным элементом данной конструкции является специальная герметичная полость. В ней воздушно-силиконовая смесь. Механизм связан с полуосями за счет пакетов дисков.

Если авто с полным приводом двигается с какой-то постоянной скоростью по достаточно ровной поверхности, то дифференциал с такой блокировкой передает крутящий момент к передней и задней оси в пропорции 50:50. Если же один из пакетов будет вращаться быстрее, то за счет повышенного давления в герметичной емкости вискомуфта начнет тормозить пакет. За счет этого выровняются угловые скорости. Дифференциал заблокируется.

Среди главных достоинств этой системы можно выделить ее простоту и малую стоимость. Именно за счет этих факторов механизм получил такое широкое распространение в современных внедорожниках. Если говорить о недостатках, то автоматическое блокирование осуществляется не полностью и существует риск перегрева системы, если блокировка эксплуатируется достаточно долго.

Система Trosen

Вот еще одна блокировка межосевого дифференциала. Что это такое? Она представляет собой корпус, две полуосевые шестеренки с сателлитами и выходными валами. Считается, что блокировка такого типа наиболее эффективная и совершенная. Нередко данную систему можно увидеть на новых внедорожниках европейского и американского производства.

В основе лежат червячные колеса в количестве двух пар. В каждой паре имеется ведущее и ведомое колесо – полуосевое и сателлит. Принцип действия основан на особенностях червячных шестерен. Если каждое колесо имеет одинаковое сцепление с дорогой, тогда блокировка не будет задействована, а дифференциал будет работать в обыкновенном режиме.

Включение блокировки межосевого дифференциала осуществляется, если одно колесо начнет вращаться быстрее, чем остальные. Сателлит, связанный с колесом, будет пытаться крутиться в обратную сторону. В результате червячная шестерная перегружается и тем самым блокируются выходные валы. Освободившийся крутящий момент передается на другую ось и значения крутящего момента таким образом выравниваются.

В чем плюсы данной системы? Главным преимуществом такой блокировки считается максимальная скорость срабатывания и очень широкий диапазон распределения крутящего момента с одной оси на другую. Среди прочих плюсов можно выделить, что данные блокировки не ведут к перегрузке тормозных систем. Минус один – это сложность данной конструкции. Кстати, схожую блокировку можно увидеть на ГАЗ-66.

Блокировки с фрикционными муфтами

Основная отличительная особенность в том, что предполагается возможность включения блокировки автоматически или вручную. Конструкция и работа блокировки межосевого дифференциала похожа на систему с вискомуфтой. Но здесь работают фрикционные диски.

Когда машина двигается плавно, угловые скорости на осях распределены равномерно. Если на одной из полуосей имеется ускорение, то диски начнут сближаться, между ними будет расти сила трения – полуось притормаживается.

Данные системы практически не используются на серийных моделях авто. Причина в сложности конструкции и невысоком ресурсе. Диски очень быстро изнашиваются, а сама конструкция требует особого ухода и тщательного обслуживания.

Электронные блокировки и имитации блокировок

В большинстве современных авто имеются так называемые электронные блокировки межосевого дифференциала. Что это такое, мы рассмотрим далее. Электронная блокировка в большинстве случаев представляет собой лишь имитацию.

ЭБУ получает информацию от датчиков колес, что одно из колес вращается быстрее и начинает прерывистыми командами притормаживать колесо. Тем самым момент перераспределяется на другую сторону. Обычно узнать о том, что включена данная система, можно узнать по приборной панели – мигает блокировка межосевого дифференциала.

Недостатки и особенности

При долгой работе в таком режиме существует риск перегрева и выхода из строя тормозных систем. Автомобиль имеет автоматическую защиту, если температура поднимается выше допустимой, но это не везде есть и не всегда работает.

Если нагрузка серьезная, то крутящего момента может быть мало, чтобы сдвинуть авто вперед. Вроде бы и моргает лампа, трещит тормозная система, но машина никуда не едет. Поднять обороты невозможно – электроника не дает.

Межосевая блокировка дифференциала “Паджеро”, а она там электронная, в воде теряет эффективность. Мокрые колодки не могут затормозить мокрый диск.

Но даже имитация – это не пустая забава. Естественно, она не подойдет для серьезного бездорожья, но ездят туда далеко не все владельцы. Электронной блокировки вполне хватит для самых обычных случаев. Например, они могут понадобиться зимой. Но сильно рассчитывать на систему нельзя – электроника может подвести в самый неподходящий момент. Поэтому в “Паджеро” дополнительно есть настоящая, железная блокировка.

Что такое межосевой дифференциал и как он работает?

Межосевой дифференциал — это самый эффективный метод увеличения проходимости любого автомобиля. В настоящее время практически все внедорожники, в том числе некоторые кроссоверы, оснащены данным элементом. Как и у всех других технических механизмов, у межосевого дифференциала есть свои плюсы и минусы. В этой статье мы постараемся узнать, как эффективно использовать этот элемент, и каков его принцип действия.

Принцип работы и свойства механизма

На данный момент любой современный межосевой дифференциал (например, Нива 2121, тоже им оснащается) работает в нескольких режимах:

  1. Прямолинейное движение (автомат).
  2. Накладка.
  3. Оборотов.

Самый эффективный межосевой дифференциал при пробуксовке, при котором он часто используется. Когда автомобиль встречает скользкую поверхность, будь то лед, утрамбованный снег или грязь, этот элемент действует на оси, а именно на колесе. Принцип его работы следующий. Когда одно из колес падает на твердую поверхность с хорошим сцеплением, а второе, в отличие, скажем, от скользкой, дифференциал начинает передавать одинаковый крутящий момент на оба привода, то есть элемент равняется «прогресиваемости» двух колес. к той же стоимости.Это позволяет автомобилю выехать из заснеженного или загрязненного участка дороги за секунды. Та же машина, в которой отсутствует межосевой дифференциал, начинает буксовать — левое колесо движется с одинаковой скоростью, правое — совершенно с другой. Оказывается, машина еще больше утопает в снегу или песке. Поэтому межосевой дифференциал (КАМАЗ, кстати, тоже им оснащался) — неотъемлемая часть любого автомобиля с полным приводом. Часто этот элемент поставляется либо армейскими грузовиками, либо отечественными внедорожниками, предназначенными для использования в гражданских условиях.Производители импортировали традицию оснащать свои джипы дифференциалом, который постепенно уходит. Это не так уж и странно — почему у «немца» межосевой дифференциал, если он жив, он никогда не применится! Поэтому среди европейских внедорожников была только одна модель, которая до сих пор дополняет систему.

Таким образом, деталь как бы «соединяет» оба колеса, передавая им одинаковый крутящий момент от двигателя, придавая автомобилю дополнительное тяговое усилие при пробуксовке.

Напоследок отметим несколько правил эксплуатации легковых и грузовых автомобилей, оборудованных данным товаром.

  1. Чтобы межосевой дифференциал не вибрировал и не издавал посторонних звуков при работе, можно перевести заблокированный элемент в автоматический режим.
  2. В режиме скольжения нет необходимости изменять степень блокировки элемента.
  3. При буксировке автомобиля необходимо перевести рычаг трансмиссии в нейтральное положение и обязательно изменить межосевой дифференциал в ручном режиме. Для этого нужно опустить регулировочное колесо в крайнее нижнее положение.
.

Дифференциал (механическое устройство) — Простая английская Википедия, бесплатная энциклопедия

Дифференциал — это механическое устройство, состоящее из нескольких шестерен. Применяется практически во всех механизированных четырехколесных автомобилях. Он используется для передачи мощности от карданного вала на ведущие колеса. Его основная функция — позволить ведущим колесам вращаться с разной скоростью, позволяя колесам проходить повороты, получая при этом мощность от двигателя. [1]

  • Открытый дифференциал (OD) является наиболее распространенным типом.К тому же это самый дешевый. Открытый дифференциал позволяет автомобилю проходить повороты, не таща за собой внешнее колесо. Однако мощность передается на колесо с наименьшим тяговым усилием (сцеплением с дорогой). Если это колесо находится на льду или другой скользкой поверхности, транспортное средство не будет двигаться вперед, а колесо с мощностью просто вращается. В автомобилях с приводом на два колеса, если они имеют открытый дифференциал, они имеют только одно ведущее колесо. В полноприводных автомобилях с открытыми дифференциалами (обычно заводскими) только одно колесо на каждой оси приводит в движение автомобиль.Преимущества включают в себя редкую поломку оси, меньший износ шин и бесплатность, поскольку большинство новых автомобилей поставляются с открытыми дифференциалами. [2]
  • Дифференциал повышенного трения (LSD) решает эту проблему. Используя серию сцеплений (называемых пакетом сцепления), LSD позволяет ограничить проскальзывание колес, сохраняя мощность на обоих ведущих колесах. [3] LSD популярны в гоночных автомобилях, так как бывают случаи, когда они выходят из поворота и нуждаются в ускорении без потери мощности на одном ведущем колесе. [3]
  • Блокировка дифференциала (шкафчик) позволяет заблокировать два ведущих колеса на оси. Преимущество в том, что оба колеса всегда имеют мощность. Недостатком является то, что поворот намного сложнее, поскольку оба колеса должны вращаться с одинаковой частотой вращения. Поэтому при резких поворотах большинство шкафчиков необходимо отключать. Шкафчики также могут представлять водителю опасные ситуации. Например, при движении по склону (переходу по перекрестку), если одно ведущее колесо теряет сцепление с дорогой, теряется сцепление с дорогой, и автомобиль может скользить вбок по склону.Водителей часто предупреждают не пересекать склон, если поверхность рыхлая или скользкая. [4] Шкафчики можно включать и выключать механически, электронным способом (электронный шкафчик) или сжатым воздухом (шкафчик воздуха). Шкафчики желательны на внедорожниках, но обычно бесполезны на улицах и шоссе.
  • Золотник — открытый дифференциал, оси которого механически скреплены между собой. [2] Это не позволяет колесам двигаться быстрее или медленнее на поворотах.Это дешево и почти не добавляет веса автомобилю, но обычно ограничивается соревнованиями по бездорожью и трейлраннингом. [2] Они не подходят для движения по улице, так как они будут «чирикать» при движении по поворотам. [2]

Torsen — тот же торцевой эффект, что и ограниченное скольжение, но не использует сцепления или колеблется, чтобы это сделать.

.

Что такое дифференциальная сигнализация? | EAGLE

Есть что-то удивительное в возможности использовать новейшие технологии и интерфейсы в конструкции вашей печатной платы. Мы говорим о таких вещах, как USB 3.0, HDMI, Ethernet; список продолжается. Все, что добавляет вашему устройству современные функциональные возможности и выделяет его. Но есть компромисс при добавлении некоторых из этих передовых технологий на вашу доску; они внезапно бросают вас в мир высокоскоростного дизайна. Именно в этом мире вам нужно обращать внимание на большее количество переменных, чем когда-либо, таких как целостность сигнала (SI), электромагнитные помехи (EMI) и, что наиболее важно, дифференциальная сигнализация.Хотя в прошлом вы могли использовать однолинейные трассировки, если вы хотите работать с новейшими технологиями, подготовьтесь к добавлению парной трассировки в микс. Так что же такое дифференциальная сигнализация и зачем вам вообще ее использовать на высокоскоростной печатной плате? Давайте выясним.

К чему вы привыкли

Чтобы понять дифференциальную сигнализацию, вы сначала должны понять ее противоположность — несимметричную сигнализацию. Не позволяйте причудливому имени сбить вас с толку; это именно тот вид сигналов, с которым вы работали над любой конструкцией печатной платы, которая не считается высокоскоростной.Как следует из названия, несимметричная сигнализация — это отправка сигнала от передатчика к приемнику с одним следом. Это оно.

Пример несимметричной сигнализации на схеме, обратите внимание на одиночную сигнальную линию от Data Into Data Out. (Источник изображения)

Это означает, что у вас будет одна медная дорожка, несущая ваш сигнал до конечного пункта назначения, а оттуда он направится к вашей общей земле и обратно к вашему источнику. Это обычная практика для каждой стандартной компоновки печатной платы, над которой вы, возможно, работали в прошлом.Каждый раз, когда вы рисуете трассу в Autodesk EAGLE и соединяете ее от одного вывода к другому; то вы работаете с несимметричным сигналом.

Когда вы начинаете втиснуть кучу трасс и компонентов в очень ограниченное пространство, вам нужен способ обойти проблемы с потенциальными электромагнитными помехами (EMI). Потому что, если есть что-то, что нужно знать о проблемах с электромагнитным излучением, так это то, что он отлично справится с испорченным качеством сигналов, которые вы отправляете. Вот пример:

  • Допустим, вам нужно сохранить фрагмент данных в определенном месте в памяти DDR, поэтому вы отправляете сигнал из точки A в точку B.
  • Что происходит на пути этого сигнала, если он сталкивается с некоторыми электромагнитными помехами? Помехи могут повлиять на данные внутри сигнала. Превращаем нашу красивую квадратную волну в нечеткий беспорядок.
  • И прежде чем вы это узнаете, сигнал, который вы отправили, оказывается беспорядочным и неузнаваемым.

Чтобы помочь защитить целостность сигналов на пути их прохождения в высокоскоростной конструкции, вам нужен более надежный способ защиты передаваемой информации, чем может обеспечить односторонняя сигнализация.И это именно то, что помогает прикрыть дифференциалы сигнализации.

Что такое дифференциальная сигнализация

В отличие от несимметричных сигналов, дифференциальные сигналы используют не одну, а две трассы, которые работают вместе в тандеме. Вот как это работает: у вас есть две трассы, каждая из которых несет один и тот же сигнал, одна из которых считается положительным сигналом, а другая — отрицательным.

Здесь расположены дифференциальная сигнализация (внизу) и односторонняя сигнализация (вверху) рядом.(Источник изображения)

Когда информация передается по этому устройству с двумя трассами и достигает места назначения, приемник может извлечь данные, анализируя разность потенциалов между положительным и отрицательным сигналом. И анализируя этот двойной сигнал и его разность напряжений, ваш приемник может понять, передает ли этот сигнал 1 или 0, высокое или низкое напряжение.

Итак, для каждого дифференциального сигнала, который вам нужно добавить на вашу плату, вам нужно будет выстроить две дорожки, расположенные рядом.Например, если у нас есть доска с 20 различными цепями, которые необходимо соединить, нам потребуется всего 40 отдельных трасс для выполнения работы.

Мы знаем, о чем вы сейчас думаете — с какой стати мне вообще когда-либо захочется удвоить количество трасс на моем макете платы? Это займет некоторое ценное пространство на печатной плате, которое можно было бы использовать для размещения компонентов и облегчить мою работу по трассировке. На первый взгляд, вы правы, дифференциальные сигналы действительно занимают больше места на вашей печатной плате, но они имеют некоторые удобные преимущества в приложениях для высокоскоростного проектирования, например:

Сохранение отдельных энергосистем

Поскольку дифференциальные сигналы равны и противоположны, они не обязательно посылают обратный сигнал на землю; тогда вы можете сделать что-то вроде аналогового сигнала, поступающего на цифровое устройство, не беспокоясь о пересечении границ мощности.Это значительно упрощает разделение энергосистем. Однако следует иметь в виду одну вещь: если вы работаете с технологиями USB или RS-485, вам, скорее всего, понадобится общая земля, чтобы ваши дифференциальные сигналы оставались в пределах требуемого порога напряжения.

Сопротивление входящим электромагнитным помехам

Дифференциальная сигнализация также имеет дополнительное преимущество, заключающееся в уменьшении любых входящих электромагнитных помех или перекрестных помех от других зашумленных трасс. Любая помеха, которую поглощает дифференциальный сигнал, равномерно распределяется между положительной и отрицательной трассами, что снижает любое изменение амплитуды, которое может вызвать внешние электромагнитные помехи.

Как определить, что включается и выключается в этом зашумленном цифровом сигнале? (Источник изображения)

Сопротивление исходящим электромагнитным помехам

Ваши дифференциальные сигналы также будут генерировать собственные электромагнитные помехи при передаче информации, как и несимметричные сигналы. Однако, поскольку положительный и отрицательный сигналы в дифференциале имеют одинаковую полярность и расстояние, это эффективно нейтрализует любые электромагнитные помехи.

Еще один отличный пример того, как электромагнитные помехи в виде шума могут влиять на сигнал на его пути.К счастью, здесь использовались дифференциальные сигналы. (Источник изображения)

Нижнее напряжение

Дифференциальные сигналы также обладают дополнительным преимуществом, поскольку они могут работать при более низких напряжениях, чем несимметричные сигналы, при сохранении их отношения сигнал / шум (SNR). А при более низком напряжении вы получаете преимущество, заключающееся в возможности использовать более низкие напряжения питания, сниженное энергопотребление и уменьшенные эмиссии EMI.

Точность синхронизации

Несимметричных сигналы имеют кучу факторов, чтобы рассмотреть, чтобы определить, какой тип логического состояния они могут быть, как напряжение питания, опорное напряжение и т.д.Но с дифференциальными сигналами это определить намного проще. Если отрицательная кривая в дифференциальном сигнале имеет более высокое напряжение, чем положительная кривая, то у вас высокое логическое состояние, а если наоборот, то у вас низкое логическое состояние.

Логические состояния имеют как высокий, так и низкий диапазон, чтобы сигнализировать о передаче 1 или 0. (Источник изображения)

Использование дифференциальных сигналов в вашем проекте

Теперь, когда вы понимаете все огромные преимущества, которые дает использование дифференциальной сигнализации в вашей высокоскоростной конструкции, вы можете задаться вопросом, какие ограничения они требуют.Как вы, наверное, догадались, все преимущества дифференциальной передачи сигналов сильно зависят от возможности постоянно держать эти трассы на постоянной длине и расстоянии друг от друга, иначе вы испортите преимущества равного напряжения и полярности между два. Вот три быстрых совета при настройке правил проектирования для дифференциальных сигналов в Autodesk EAGLE:

  • Правило 1 — Следы должны быть одинаковой длины . Если вы этого не сделаете, то вы испортите все преимущества двух трасс, соединенных вместе на всем пути их передачи от передатчика к приемнику.И потерять это означает иметь дело с некоторыми неприятными выбросами EMI, которые могут повредить ваши данные. В большинстве устройств разница в длине дорожек может составлять до 500 мил, но при этом сохраняйте их как можно ближе.
  • Правило 2 — Трассы дифференциальных трасс близко друг к другу . Это называется связью. Это опять же связано с проблемой электромагнитных помех. Чем ближе вы маршрутизируете свои дифференциальные сигналы вместе, тем меньше площадь контура индуцированного тока, который напрямую влияет на количество электромагнитных помех, излучаемых вашими дорожками.Хранение двух трасс рядом друг с другом значительно расширяет ваши возможности по устранению проблем с электромагнитными помехами.
  • Правило 3 — Поддерживайте постоянный импеданс . Важно поддерживать постоянное дифференциальное сопротивление трассы на всем протяжении пути от передатчика до приемника. Ваш импеданс будет зависеть от многих вещей, таких как ширина ваших следов, толщина вашей меди и материалы, которые вы используете в своем слое. Наберите эти переменные, точно рассчитайте, каким должен быть импеданс, и придерживайтесь его.

В ногу со временем

Если вы собираетесь работать с новейшими технологиями в конструкции вашей печатной платы, такими как USB 3.0, HDMI, DDR, Ethernet и т. Д., Тогда дифференциальные пары станут вашим новым лучшим другом. Эти тесно связанные трассы не только помогают снизить входящие и исходящие электромагнитные помехи, но также упрощают разделение энергосистем и могут снизить общее напряжение, необходимое для питания вашего проекта. Помните, однако, чтобы получить все преимущества дифференциальной сигнализации, вам необходимо строго определить правила проектирования, чтобы ваши трассы имели одинаковую длину с небольшими интервалами и точным импедансом.Если вы этого не сделаете, вы испортите их выгодный баланс!

Готовы начать работу с дифференциальной сигнализацией в своем первом высокоскоростном проектном проекте? Попробуйте Autodesk EAGLE бесплатно сегодня!

.Независимость от

языков — что такое дифференциальное исполнение?

Переполнение стека
  1. Около
  2. Продукты
  3. Для команд
  1. Переполнение стека Общественные вопросы и ответы
  2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
  3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
  4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
  5. Реклама
.

Что такое дифференциал? | HowStuffWorks

Дифференциал — это устройство, которое распределяет крутящий момент двигателя на два направления, позволяя каждому выходу вращаться с разной скоростью.

Дифференциал используется во всех современных легковых и грузовых автомобилях, а также во многих полноприводных (постоянных полноприводных) автомобилях. Эти полноприводные автомобили нуждаются в дифференциале между каждым набором ведущих колес, и им также нужен дифференциал между передними и задними колесами, потому что передние колеса проходят за поворот другое расстояние, чем задние колеса.

Объявление

Частично полноприводные системы не имеют дифференциала между передними и задними колесами; вместо этого они заблокированы вместе, так что передние и задние колеса должны вращаться с одинаковой средней скоростью. Вот почему этим машинам сложно поворачивать по бетону при включенной системе полного привода.

.

Дифференциальные уравнения — интервалы действия

Онлайн-заметки Павла

Ноты Быстрая навигация Скачать

  • Перейти к
  • Ноты
  • Задачи практики и задания еще не написаны.Пока позволяет время, я работаю над ними, однако у меня нет того количества свободного времени, которое я имел раньше, поэтому пройдет некоторое время, прежде чем здесь что-нибудь появится.
  • Показать / Скрыть
  • Показать все решения / шаги / и т. Д.
  • Скрыть все решения / шаги / и т. Д.
  • Разделы
  • Замены
  • Моделирование с помощью DE первого порядка
  • Разделы
  • Основные понятия
  • DE второго порядка
  • Классы
  • Алгебра
  • Исчисление I
  • Исчисление II
  • Исчисление III
  • Дифференциальные уравнения
  • Дополнительно
  • Алгебра и триггерный обзор
  • Распространенные математические ошибки
  • Праймер комплексных чисел
  • Как изучать математику
  • Шпаргалки и таблицы
  • Разное
  • Свяжитесь со мной
  • Справка и настройка MathJax
  • Мои студенты
  • Заметки Загрузки
  • Полная книга
  • Текущая глава
  • Текущий раздел
  • Practice Problems Загрузок
  • Проблем пока не написано.
  • Проблемы с назначением Загрузок
  • Проблем пока не написано.
  • Прочие товары
  • Получить URL для загружаемых элементов
  • Распечатать страницу в текущем виде (по умолчанию)
  • Показать все решения / шаги и распечатать страницу
  • Скрыть все решения / шаги и распечатать страницу
  • Дом
  • Классы
  • Алгебра
    • Предварительные мероприятия
      • Целочисленные экспоненты
      • Рациональные экспоненты
      • Радикалы
      • Полиномы
      • Факторинговые многочлены
      • Рациональные выражения
      • Комплексные числа
    • Решение уравнений и неравенств
      • Решения и наборы решений
      • Линейные уравнения
      • Приложения линейных уравнений
      • Уравнения с более чем одной переменной
      • Квадратные уравнения — Часть I
      • Квадратные уравнения — Часть II
      • Квадратные уравнения: сводка
      • Приложения квадратных уравнений
      • Уравнения, сводимые к квадратичным в форме
      • Уравнения с радикалами
      • Линейные неравенства
      • Полиномиальные неравенства
      • Рациональные неравенства
      • Уравнения абсолютных значений
      • Неравенства абсолютных значений
    • Графики и функции
      • Графики
      • Строки
      • Круги
      • Определение функции
      • Графические функции
      • Комбинирование функций
      • Обратные функции
    • Общие графы
      • Прямые, окружности и кусочные функции
      • Параболы
      • Эллипсы
      • Гиперболы
      • Разные функции
      • Преобразования
      • Симметрия
      • Рациональные функции
    • Полиномиальные функции
      • Делящие многочлены
      • Нули / корни многочленов
      • Графические полиномы
      • Нахождение нулей многочленов
      • Частичные дроби
    • Экспоненциальные и логарифмические функции
      • Экспоненциальные функции
      • Логарифмических функций
      • Решение экспоненциальных уравнений
      • Решение логарифмических уравнений
      • Приложения
    • Системы уравнений
      • Линейные системы с двумя переменными
      • Линейные системы с тремя переменными
      • Расширенные матрицы
      • Подробнее о расширенной матрице
      • Нелинейные системы
  • Исчисление I
    • Обзор
      • Функции
      • Обратные функции
      • Триггерные функции
      • Решение триггерных уравнений
      • Триггерные уравнения с калькуляторами, часть I
      • Триггерные уравнения с калькуляторами, часть II
      • Экспоненциальные функции
      • Логарифмических функций
      • Экспоненциальные и логарифмические уравнения
      • Общие графы
.

FAQ и глоссарий Jeep | официальный сайт Джип Авилон

Какова разница между постоянным и подключаемым полным приводом?

В системах с постоянным полным приводом используется межосевой дифференциал, позволяющий вращение валов переднего и заднего моста с разной скоростью, обеспечивая тем самым более надежное сцепление на сухой дороге. В системах подключаемого полного привода межосевой дифференциал не используется: в нормальных дорожных условиях трансмиссия работает в режиме привода только на одну ось. Привод на четыре колеса используется только в условиях бездорожья или на мокрых и скользких дорожных покрытиях. Усиленные амортизаторы обеспечивают комфортный ход.

Почему нельзя использовать подключаемый полный привод на сухих покрытиях?

Система подключаемого полного привода соединяет переднюю и заднюю ось, образуя единый приводной агрегат, что не допускает перераспределение момента между передней и задней осью. Специфический шум и заедания (Crow Hop) могут возникать при движении по сухим покрытиям и в поворотах. Заедания могут вести к перегреву и поломкам.

Почему возникает явление “Crow Hop”?

Когда автомобиль поворачивает, каждое колесо вращается по своему радиусу, проходя разные расстояния на разных скоростях. Если передняя и задняя ось автомобиля заблокированы, и автомобиль движется по сухому покрытию, разница скоростей вращающихся колес может вызывать заклинивание и удары, или автомобиль начинает вибрировать, когда одно из колес теряет сцепление.

Имея полный привод, могу ли я переключиться на прямую передачу на любой скорости?

Переключаться на прямую передачу полного привода можно на двигающемся или на стоящем автомобиле. Если автомобиль движется, переключаться можно на скорости до 88 км/ч.

Как долго можно использовать прямую передачу полного привода?

На автомобилях, оборудованных системой подключаемого полного привода, длительное использование прямой передачи рекомендуется только при езде по влажным, рыхлым или скользким покрытиям. На автомобилях с постоянным полным приводом можно забыть о необходимости переключения на монопривод при переходе на хорошее покрытие.

Как быстро я могу ехать на прямой передаче полного привода?

Скорость ограничена только действующими ПДД.

Что такое понижающий ряд?

Это режим, используемый только, когда необходимо дополнительное сцепление с покрытием и требуется максимальная тяга. Передняя и задняя оси блокируются, а вся мощность двигателя используется для получения увеличенного крутящего момента. Старайтесь не включать понижающий ряд на скорости более 3-5 км/ч и не используйте этот режим в обычных условиях.

Понижающий ряд можно включать на любой скорости?

Нет. На скорости 3-5 км/ч включите нейтральную передачу или отожмите педаль сцепления, если у Вас механическая трансмиссия. Затем переведите рычаг раздаточной коробки в режим понижающего ряда.

Как быстро я могу ехать при включенном понижающем ряде?

Не быстрее 40 км/ч.

Могу ли я включить понижающий ряд, когда автомобиль не двигается?

Включение или выключение понижающего ряда возможно, когда автомобиль стоит. Однако могут возникнуть некоторые сложности, т.к. шестеренки могут находиться в неудобном положении относительно друг друга. Предпочтительнее включать понижающий ряд на скорости 3-5 км/ч через нейтральную передачу. Находясь в движении, переведите рычаг в режим понижающего ряда через нейтраль. Затем переключитесь обратно на нужную передачу. За дополнительной информацией обратитесь к инструкции по эксплуатации.

Что если я никогда не использую переключатель Selec-Terrain

®?
В режиме AUTO автомобиль сам выбирает необходимый режим работы систем, отвечающий актуальным условиям эксплуатации.

Автомобиль должен стоять или двигаться, чтобы управлять подвеской Quadra-Lift

® или системой Selec-Terrain®?
Автомобиль может быть припаркованным или двигаться, чтобы управлять пневматической подвеской Quadra-Lift
® или Selec-Terrain ®. Когда автомобиль движется, водитель может вручную выбрать соответствующую настройку высоты системы Quadra-Lift или автоматически выбрать оптимальную установку автомобиля. Драйверы также могут использовать колесо управления Selec-Terrain для оптимизации систем управления трансмиссией и торможением для конкретной местности. Существуют пороговые значения скорости для различных настроек высоты Quadra-Lift. Например, водитель может запросить парковочный режим со скоростью ниже 20 км / ч. Подвеска начинает опускаться, когда скорость автомобиля ниже 10 км / ч. Эта функция гарантирует, что высота подвески при парковке достигнута до выхода из автомобиля. Высота подвески также ограничена максимальной скоростью, чтобы поддерживать комфортное вождение автомобиля.

Межосевой дифференциал КАМАЗ: его функции и неисправности

МОД устанавливается на редуктор среднего моста КАМАЗ и является одним из агрегатов, который получает достаточно большую нагрузку, что часто выводит его из строя. Межосевой дифференциал, один из самых хрупких узлов трансмиссии автомобиля КАМАЗ, он собран как часть редуктора среднего моста.

Задача, которую выполняет межосевой дифференциал, это улучшение управляемости автомобиля.

Как это происходит? Если МОД выключен, вращение поступает только на задний мост, это позволяет экономить ресурс редуктора среднего моста. Уменьшается нагрузка на мост, и соответственно автомобиль становится экономичней.

Если МОД включен, он блокируется и валы редукторов ведущих мостов соединяются, что повышает проходимость автомобиля. Это может помочь при сложных дорожных условиях, например, при гололеде.

Так же возможность отключения среднего моста с помощью МОД дает экономию топлива. В редких случаях редуктор среднего моста может быть не укомплектован МОД, например на полноприводных автомобилях снижение проходимости может быть не к чему, поэтому часто там нет межосевого дифференциала.

Так как МОД полностью принимает весь крутящий момент и всю мощность двигателя на себя, он подвержен довольно серьезным нагрузкам. Очень часто МОД выходит из строя из-за основного кардана автомобиля, который к нему крепиться. По той или иной причине основной кардан может иметь дисбаланс. И этот дисбаланс ложиться вредной нагрузкой на межосевой дифференциал.

Неисправности межосевого дифференциала

Одна из основных причин выхода из строя МОД, это масляное голодание. МОД расположен в верхней части среднего редуктора. Из-за низкого уровня масла в мосту он может недополучать смазку. Это приводит к повышенному износу и выходу из строя основных шестерен, вплоть до разрыва МОД пополам.

Некоторые из неисправностей МОД можно определить самостоятельно. Один из главных признаков неправильной работы МОД — это люфт, появившийся на фланце МОДа. Потеки масла так же говорят о том, что на работу МОД нужно обратить внимание. Если МОД перегревается без масла, на нем обгорает лакокрасочное покрытие.

Особенности и сравнение 4WD

Чем больше на улице снега, тем охотнее покупают полноприводные машины. Но полный привод полному рознь: типов 4WD много, и они существенно отличаются друг от друга. Что нужно знать о своей полноприводной машине? И какой полный привод лучше? Особенности работы 4WD — в нашем обзоре.

Полный привод обычно разделяют на постоянный и подключаемый, но такая строгая классификация слегка устарела: сегодня работой 4WD зачастую заведует электроника, делая машину то моноприводной (то есть с одной ведущей осью), то полноприводной, в зависимости от ситуации. Зато у автомобилистов в ходу понятие честный полный привод (другой, менее распространённый термин — дифференциальный полный привод). К честным относят схемы, в которых на ведущие колёса стабильно приходит тяга, вне зависимости от работы различных муфт и электронных систем. С них и начнём.

Part-time 4WD: жёстко подключаемый полный привод

«Парт-тайм» — наиболее простая и кондовая система принудительно подключаемого полного привода, традиционная для внедорожников со времён военного Jeep Willys. Из-за своей утилитарности на современных машинах она встречается всё реже. Исключение — Suzuki Jimny, который даже в новом поколении 2019 года остаётся с тем же жёстким 4WD, что и все предыдущие «Джимники». Также part-time используют все УАЗы (включая «Патриот»), Toyota Land Cruiser 70 («Охотник»), Fortuner и FJ Cruiser; Jeep Wrangler и многие пикапы: Toyota Hilux, Tacoma и Tundra; Nissan Navara и NP300, Mazda BT-50. Чаще «парт-тайм» встречается на старых моделях: Suzuki Escudo/Grand Vitara (до 2005 г.), Nissan Safari/Patrol (до 2010 г.) и других.

Схему part-time называют жёсткой, поскольку при включении 4WD передняя и задняя оси машины связаны напрямую, без дифференциала. О конструкции дифференциала и его роли в автомобиле лучшее видео сняли в General Motors ещё в 1937 году. Оно настолько наглядно, что не требует перевода. Насладитесь довоенным отсутствием компьютерной графики:

Дифференциал позволяет колёсам ведущей оси вращаться с разной скоростью, что нужно при поворотах. Если автомобиль полноприводный и ведущих осей две, то между ними также необходим дифференциал. Как уже говорилось, в жёсткой схеме part-time межосевого дифференциала нет, что накладывает на такой полный привод ограничения: его нельзя использовать на асфальте. «Парт-тайм» создан для временного подключения: на грунте, в грязи, в песке, в снегу, на льду — везде, где колёса могут немного проскальзывать при повороте, компенсируя отсутствие дифференциала. При возвращении на чистый асфальт полный привод необходимо отключить. Кстати, не все владельцы тех же «Джимников» об этом знают, катаясь всю зиму с включенным 4WD. Последствия: повышенный износ резины и нагрузка на узлы трансмиссии, а также плохая управляемость — машина не хочет толком входить в повороты. Но и езда на заднем приводе зимой чревата заносами, ведь скользкий участок может возникнуть неожиданно. Поэтому схема part-time не слишком удобна в городских условиях и на высоких скоростях.

Плюсы и минусы part-time 4WD

✅ Простота и надёжность.

✅ Возможность отключать 4WD для экономии топлива.

⛔ Ограничения использования на твёрдых покрытиях.

⛔ Ухудшение управляемости в режиме 4WD.

Full-time 4WD: постоянный полный привод

В схеме full-time нет возможности отключить 4WD: ведущие колёса всегда связаны с двигателем, а для нормальной езды по асфальту между осями установлен третий — центральный — дифференциал. Такой тип привода называют «фултайм», постоянным полным. Им оснащены многие автомобили: Toyota Land Cruiser 80/100/200, Land Cruiser Prado; Volkswagen Touareg; Land Rover Discovery, Defender; и конечно, старушка Нива — с 1977 года! Список автомобилей с full-time 4WD очень велик и включает даже легковые автомобили и паркетники: Audi с классической трансмиссией Quattro, Toyota RAV4 первых двух поколений, Mark II и Crown в four-комплектациях; Suzuki Escudo/Grand Vitara 3 поколения, модели Subaru с трансмиссией VTD и другие. Правда, среди новых машин честный «фултайм» встречается всё реже.

Идеальна ли схема full-time? Разумеется, нет. Межосевой дифференциал классической конструкции («свободный» или «открытый») имеет существенный врождённый недостаток: он направляет тягу по пути наименьшего сопротивления. На практике это выглядит так: автомобиль с гордым шильдиком FULL-TIME 4WD попадает всего одним колесом в глубокий песок или грязь и не может тронуться — колесо в грязи беспомощно буксует, а все остальные стоят. 1WD! Всё потому, что дифференциалы (сперва межосевой, затем межколёсный) направляют крутящий момент на колесо, которое проще всего провернуть — то есть туда, где самое худшее сцепление с дорогой. Чтобы таких неловких ситуаций не возникало, требуется блокировка дифференциала — принудительное ограничение его стремления к свободному вращению.

Кнопка принудительной блокировки межосевого дифференциала

Способы блокировки центрального (межосевого) дифференциала у разных машин отличаются. У серьёзных внедорожников есть возможность принудительной 100-процентной жёсткой блокировки — в таком режиме полный привод фактически превращается в part-time, со всеми присущими этой схеме ограничениями (нельзя использовать на асфальте). У легковых машин и паркетников жёсткой блокировки обычно нет — вместо неё дифференциал автоматически блокируется вязкостной, гидро- или электромеханической муфтой. Такие решения не обеспечивают полной блокировки, поэтому даже старый «Равчик» на бездорожье неровня «Прадо», хотя формально у обоих честный «фултайм».

Кстати, распределение крутящего момента между передней и задней осями у full-time 4WD далеко не всегда 50/50. Для лучшей управляемости в современных машинах с постоянным полным приводом применяют самоблокирующиеся дифференциалы Torsen, которые могут смещать до 80% тяги на одну (обычно заднюю) ось, или добиваются того же эффекта с помощью электронной блокировки. Так автомобиль становится более предсказуемым в поворотах, ничуть не теряя в «честности» полного привода.

Плюсы и минусы full-time 4WD

✅ Простота и надёжность.

✅ Возможность ездить на 4WD по любым покрытиям.

⛔ Необходимость блокировки межосевого дифференциала.

⛔ Повышенный расход топлива.

Селективный (отключаемый) полный привод

Объединить плюсы part-time и full-time смог селективный полный привод. Самый известный из них — Super Select от Mitsubishi (Pajero, Pajero Sport, Delica), хотя подобных систем было много: Multi-Mode у Toyota (Hilux Surf, 4Runner, Sequoia), All-mode 4WD у Nissan (Pathfinder), SelecTrac у Jeep (Grand Cherokee) и другие. Не «Супер-Селектом» единым!

Селективный полный привод представляет собой отключаемый full-time. Автомобиль может ездить на заднем приводе для экономии топлива и улучшения динамики (как на part-time), а при необходимости водитель подключает «передок», причём без ограничений: межосевой дифференциал здесь есть, так что на полном приводе можно ездить по любым покрытиям и на любых скоростях. Конечно, есть и жёсткая блокировка центрального дифференциала, ведь селективные системы 4WD встречаются только на полноценных внедорожниках.

Идеальный полный привод? Возможно — до тех пор, пока всё работает исправно. Большое количество режимов усложнило конструкцию, и со временем неизбежны проблемы с датчиками, контроллерами, актуаторами и прочими деталями этой, безусловно, продвинутой системы 4WD.

Плюсы и минусы селективного 4WD

✅ Возможность отключать 4WD для экономии топлива.

✅ Возможность ездить на 4WD по любым покрытиям.

⛔ Переусложнение конструкции, возможность отказов.

Автоматически подключаемый полный привод (AWD)

Вот мы и добрались до условно «нечестных» схем автоматически подключаемого полного привода, которые с каждым годом становятся популярнее. Принцип их работы схож: в нормальном режиме автомобиль остаётся условно моноприводным, а вторая ведущая ось активно включается в работу лишь при пробуксовке первой. Конечно, безо всяких дифференциалов — чаще всего тяга передаётся через вязкостную или фрикционную муфту.

Автомобилей с различными вариациями AWD сегодня большинство: фактически, это почти все полноприводные легковушки и кроссоверы. Европейские производители массово применяют в своих системах 4WD муфту Haldex, которая насчитывает уже 5 поколений. Азиатские автоконцерны чаще конструируют что-то своё: ATC/DTC у «Тойоты» или Active AWD у «Субару» (да-да, отнюдь не все Subaru оснащены честным полным приводом).

Нужно признать, что системы AWD прогрессируют, активно изживая детские болезни прошлых лет, за которые многие автомобилисты их до сих пор не любят. В продвинутых системах запаздывания подключения 4WD свели на нет, постоянно подводя 5–10% тяги на задние колёса. Умная электроника сама выбирает подходящий режим, оптимально распределяя крутящий момент между осями. А отключение полного привода, когда он не нужен, ощутимо экономит топливо.

Электронные эмуляции блокировок дифференциалов неплохо справляются с диагональными вывешиваниями, когда приходится съезжать с асфальта. Но на серьёзном бездорожье с AWD делать нечего: буксование в грязи или глубоком снегу приведёт к быстрой поломке муфты и очень дорогому ремонту. Фактически, системы AWD — это «асфальтовый» полный привод, предназначенный для комфортной эксплуатации в городе и на трассе.

Плюсы и минусы автоматически подключаемого AWD

✅ Работа в автоматическом режиме без вмешательства водителя.

✅ Автоматическое отключение 4WD для экономии топлива.

⛔ Отказы и перегрев муфт при активном буксовании.

⛔ Невозможность использования на серьёзном бездорожье.

Режимы 4WD

Если в вашем полноприводном автомобиле есть управление режимами трансмиссии — рычагом, кнопками или «шайбой», — обязательно изучите, как правильно применять их и переключаться между ними. Подробная информация есть в инструкции по эксплуатации машины. В таблице мы собрали наиболее распространённые варианты.

Режимы полноприводной трансмиссии

 2H / 2WD / FWD /
RWD

Моноприводный режим: 4WD выключено, тяга идёт только на одну ось автомобиля. Используется на сухих дорогах с твёрдым покрытием, позволяет экономить топливо.


AUTO

Автоматический режим. В большинстве ситуаций автомобиль останется моноприводным, но при необходимости электроника подключит 4WD.



 4H / 4HI / 4WD

Стандартный режим полного привода. Используется на плохих или скользких дорогах для улучшения проходимости и курсовой устойчивости.


4HLC / C. DIFF LOCK

Блокировка межосевого дифференциала. Используется при преодолении трудных участков для повышения проходимости. На твёрдых покрытиях режим должен быть выключен.


4L / LOW

Понижающая передача (демультипликатор). Используется для получения максимального крутящего момента при выезде из трудных участков. Также может помочь при крутых спусках и подъёмах.

Важно: переключение в этот режим и обратно обычно требует полной остановки машины и перевода КПП в нейтраль.


REAR DIFF LOCK / RR DIFF LOCK

Блокировка заднего межколёсного дифференциала. Используется при преодолении сложных участков на бездорожье.

 FRONT DIFF LOCK / FR DIFF LOCK

Блокировка переднего межколёсного дифференциала. Используется при преодолении сложных участков на бездорожье.

Важно: в этом режиме рекомендуется двигаться только по прямой, не выворачивая руль.

Также всем владельцам машин с отключаемым полным приводом (part-time и селективным) рекомендуется ежемесячно проезжать минимум 16 км в режиме 4WD для смазывания всех узлов трансмиссии.

Какой же полный привод лучше? Тот, что больше подходит под ваши задачи. Покоряете бездорожье — надёжный «парт-тайм» вам в помощь. Хочется более универсальный автомобиль — выбирайте «фултайм» или селективный 4WD. А если с асфальта вы съезжаете редко, то и автоматический AWD вполне подойдёт. Интересных вам маршрутов и полного привода!

Что такое дифференциал автомобиля — типы дифференциалов

При движении автомобиля в поворотах колёса ведущей оси проходят путь разной длины. Чтобы шины не проскальзывали, колёса должны вращаться с разными скоростями. Рассмотрим: что такое дифференциал и принцип его работы, какие бывают разновидности.

Что это такое

Дифференциал — механизм, позволяющий колёсам ведущей оси вращаться с разными скоростями и одинаковым, подводящимся к ним, крутящим моментом. В трансмиссии с одной ведущей осью дифференциал устанавливается между приводами колёс (межколёсный). В полноприводных авто он может находиться между ведущими осями (межосевой). Произведение силы тяги на радиус колеса даёт тот крутящий момент, который дифференциал должен передать на колёса. Когда сцепление с дорогой слабое или одно колесо вывешено, крутящий момент и сила тяги на колесе очень малы или отсутствуют, автомобиль не сможет продолжить движение. Это особенность дифференциала с коническими шестернями, получившего широкое распространение. Этот вид дифференциала называют симметричным, так как он поровну распределяет крутящий момент между колёсами.

Это происходит потому, что сателлит работает как равноплечий рычаг и передаёт только равные усилия к шестерням полуоси, а соответственно к ведущим колёсам. Если одно из колёс имеет малое сцепление с дорожным покрытием, то эффективный крутящий момент на нём небольшой. Соответственно симметричный дифференциал подведёт такое же усилие к другому колесу. Т.е., если одно колесо буксует, сила тяги на втором равна нулю, что отрицательно сказывается на проходимости.

Для её улучшения на автомобилях применяют полную или частичную блокировку дифференциалов, степень которой оценивают коэффициентом блокировки.

Коэффициент блокировки (Кб)

Соотношение крутящего момента на отстающем колесе к моменту на забегающем колесе. Его величина для симметричного дифференциала всегда равна 1, для дифференциалов повышенного трения от 1 до 5. Чем больше Кб, тем лучше проходимость автомобиля. При Кб = 3 момент на отстающем колесе будет в три раза больше, чем на буксующем. Но момент на колесе в эту секунду будет возможным от 20 до 70%, в зависимости от возможности блокирующего механизма.

Существует несколько видов дифференциалов.

Дифференциал с полной блокировкой

Принудительная блокировка дифференциала используется в основном на внедорожниках и грузовых машинах, для улучшения проходимости на бездорожье. Включается с помощью клавиши в салоне, по мере необходимости. Очень важно отключить блокировку при выезде на сухой грунт, во избежание поломки полуосей. Пример — блокировка межосевого дифференциала на ВАЗ-2121. Приводится в действие водителем принудительно. Угловые скорости колёс здесь всегда равны, что противоречит условиям движения автомобиля по кривой, приводит к износу резины и ухудшению управляемости по твёрдому покрытию.

Вискомуфта

Это многодисковая муфта, в которой передаваемый момент возрастает с увеличением разности скоростей ведущего и ведомого валов. Используется в упрощенных системах постоянного полного привода и в качестве блокирующего механизма дифференциалов.

Принцип работы вискомуфты

Основан на особых свойствах специальной силиконовой жидкости: при повышении температуры ее вязкость не понижается, как, например, у масла, а повышается. Вискомуфта представляет собой цилиндр, заполненный силиконовой жидкостью. Внутри его находится пакет из перфорированных дисков, соединенных через один соответственно с ведущим и ведомым валами. В полноприводной трансмиссии при нормальных условиях движения валы вращаются примерно с одинаковой скоростью: входной – под действием крутящего момента от основного ведущего моста, а выходной вращают колеса, с которыми он соединен. При буксовании колес основного ведущего моста входной вал вращается быстрее выходного (машина практически стоит), жидкость нагревается от трения о диски, и муфта начинает передавать больший момент на выходной вал.

Существенный недостаток вискомуфты: на срабатывание муфты требуется время, а оптимальную ее характеристику трудно подобрать. Поэтому многие производители отказываются от применения вискомуфты в пользу управляемых электроникой многодисковых сцеплений.

Торсен

От англ. TORQUE и «SENSING» — чувствительный к крутящему моменту. Сателлиты расположены в корпусе перпендикулярно его оси, объединены между собой попарно с помощью прямозубого зацепления, а с полуосевыми шестернями связаны червячным зацеплением. В повороте полуосевая шестерня, связанная с отстающим колесом, поворачивает входящий с ней в зацепление сателлит, он, в свою очередь, вращает второй сателлит и шестерню полуоси. Такой жесткой кинематической связью колёсам автомобиля обеспечивается возможность вращаться с разной скоростью. Силы трения, возникающие в червячном зацеплении от разности моментов на колёсах, осуществляют блокировку дифференциала. Недостаток конструкции – сложность изготовления, сборки агрегата в целом и ремонта.

Квайф

Сателлиты расположены в два ряда параллельно оси вращения корпуса. Причём они крепятся не на осях, а находятся в закрытых с обеих сторон отверстиях корпуса. Правый ряд сателлитов (их может быть от 3 до 5) входит в зацепление с правой шестерней полуоси, левый — с левой. Кроме того, сателлиты из разных рядов зацепляются между собой через один. Когда одно из колёс начинает отставать, связанная с ним полуосевая шестерня начинает вращаться медленнее корпуса дифференциала и поворачивать входящий с ней в зацепление сателлит. Он передаёт движение связанному с ним сателлиту, а тот в свою очередь, на полуосевую шестерню. Так обеспечиваются разные обороты колёс в повороте.

Благодаря разности крутящих моментов на колёсах возникают силы трения, осуществляющие блокировку, что увеличивает силу тяги автомобиля, повышая его проходимость. Дифференциалы такого типа получили наибольшее распространение в тюнинге.

Межосевой дифференциал что это такое

Дифференциал — это механическое устройство, которое передает крутящий момент с одного источника на два независимых потребителя таким образом, что угловые скорости вращения источника и обоих потребителей могут быть разными относительно друг друга. Такая передача момента возможна благодаря применению так называемого планетарного механизма. В автомобилестроении, дифференциал является одной из ключевых деталей трансмиссии. В первую очередь он служит для передачи момента от коробки передач к колёсам ведущего моста.

Почему для этого нужен дифференциал ? В любом повороте, путь колеса оси, двигающегося по короткому (внутреннему) радиусу, меньше, чем путь другого колеса той же оси, которое проходит по длинному (внешнему) радиусу. В результате этого, угловая скорость вращения внутреннего колёса должна быть меньше угловой скорости вращения внешнего колеса. В случае с не ведущим мостом, выполнить это условие достаточно просто, так как оба колеса могут не быть связанными друг с другом и вращаться независимо. Но если мост ведущий, то необходимо передавать крутящий момент одновременно на оба колеса (если передавать момент только на одно колесо, то возможность управления автомобилем по современным понятиям будет очень плохой). При жесткой же связи колёс ведущего моста и передачи момента на единую ось обоих колёс, автомобиль не мог бы нормально поворачивать, так как колеса, имея равную угловую скорость, стремились бы пройти один и тот же путь в повороте. Дифференциал позволяет решить эту проблему: он передаёт крутящий момент на раздельные оси обоих колёс (полуоси) через свой планетарный механизм с любым соотношением угловых скоростей вращения полуосей. В результате этого, автомобиль может нормально двигаться и управляться как на прямом пути, так и в повороте.

Однако, ввиду физики устройства, у планетарного механизма есть очень нехорошее свойство: он стремится передать полученный крутящий момент туда, куда легче. Например, если оба колеса моста имеют одинаковое сцепление с дорогой и усилие, необходимое для раскручивания каждого из колёс одинаковое, дифференциал будет распределять крутящий момент равномерно между колёсами. Но стоит только появится ощутимой разнице в сцеплении колёс с дорогой (например, одно колесо попало на лёд, а другое осталось на асфальте), как дифференциал тут же начнёт перераспределять момент на то колесо, усилие для раскрутки которого наименьшее (то есть на то, которое находится на льду). В результате, колесо, находящееся на асфальте перестанет получать крутящий момент и остановится, а колесо, находящееся на льду примет на себя весь момент и будет вращаться с увеличенной угловой скоростью, причем планетарный механизм будет играть роль редуктора, повышающего скорость вращения этого колеса. Естественно, это явление сильно ухудшает проходимость и управляемость автомобиля. Ведь по логике вещей, в рассмотренной ситуации момент желательно передавать на колесо, расположенное на асфальте, чтобы автомобиль мог продолжить движение.

В полноприводных автомобилях дифференциалом обычно оборудованы два моста, а зачастую дифференциал можно обнаружить еще и между мостами (межосевой дифференциал). Таким образом, мы получаем схему трансмиссии, в которой присутствуют целых три дифференциала: два мостовых и один межосевой. Последний необходим для постоянного движения с полным приводом и передачей момента на все четыре колеса. Ведь в повороте колёса рулевого моста (обычно переднего) имеют совсем другие угловые скорости, нежели чем колёса заднего моста. Межосевой дифференциал призван передавать крутящий момент от коробки передач к обоим ведущим мостам с разным соотношением угловых скоростей. Такая схема с тремя дифференциалами является одной из самых распространённых схем для постоянного полного привода (Full time 4WD).

Однако, это уже тема другого раздела. В данном разделе нас интересует дифференциал и его свойства. Возвращаясь к вышеописанному проблемному свойству планетарного механизма, интересно рассмотреть ситуацию, когда полноприводный автомобиль с межосевым дифференциалом одним из четырёх колёс попал на тот же лёд (или в скользкую яму). Что тогда произойдёт ? Дифференциал моста, колесо которого находится на льду, отдаст весь полученный крутящий момент на это колесо. Межосевой дифференциал, в свою очередь, тоже стремится передать крутящий момент туда, куда легче. Естественно, межосевому дифференциалу легче отдать момент на мост с прокручивающимся на льду колесом, нежели чем на мост, колёса которого имеют хорошее сцепление с дорогой и могут двигать автомобиль. В результате, весь крутящий момент от двигателя и коробки передач пойдёт на раскручивание единственного колеса, находящегося на льду. Остальные три колеса остановятся и не будут получать никакого крутящего момента от дифференциалов. Итог: из четырёх ведущих колёс осталось только одно, которое проскальзывает на льду — полноприводный автомобиль «застрял». Как же заставить дифференциалы передавать крутящий момент на колёса с более хорошим дорожным сцеплением ? Для этого были разработаны различные способы частичной и полной, ручной и автоматической блокировки дифференциалов, которые будут рассмотрены ниже.

Основной целью блокировки дифференциала является передача необходимого крутящего момента обоим его потребителям (полуосям или карданам). Существуют принципиально разные методы решения данной задачи.

При таком типе блокировки, дифференциал фактически перестаёт выполнять свои функции и превращается в простую муфту, жестко связывающую полуоси (или карданы) между собой и передающую им одинаковый крутящий момент с одинаковой угловой скоростью. Для того, чтобы полностью заблокировать классический дифференциал, достаточно либо заблокировать возможность вращения сателлитов, либо жестко соединить между собой чашку дифференциала с одной из полуосей. Такая блокировка как правило реализована при помощи пневматического, электрического или гидравлического привода, управляемого водителем из салона автомобиля. Применяется как для мостовых, так и для межосевых дифференциалов. На картинке изображена схема блокировки компании ARB для мостового дифференциала, в которой блокируются сателлиты.

Включать подобного рода блокировки можно только при полностью остановленном автомобиле. Пользоваться ими надо крайне аккуратно, так как усилия мотора вполне достаточно чтобы «сорвать» механизм блокировки или поломать полуось. Применять такие блокировки желательно только на небольших скоростях для передвижения по труднопроходимой местности, так как при их применении в мостах (особенно в рулевых), автомобиль очень сильно теряет в управляемости. Как правило, жесткими блокировками мостовых и межосевых дифференциалов оборудуются полноценные рамные внедорожники, такие как Toyota Land Cruiser, 4Runner (Hilux Surf), Mercedes G-Class и. т. п.

Limited Slip Differentials — дифференциалы с ограниченным «проскальзыванием» (одной полуоси относительно другой).

В этом случае применяется блокировка одной из полуосей с чашкой дифференциала. Вискомуфта монтируется соосно полуоси таким образом, что один её привод жестко крепится к чашке дифференциала, а другой — к полуоси. При нормальном движении угловые скорости вращения чашки и полуоси одинаковые, либо незначительно отличаются (в повороте). Соответственно, рабочие плоскости вискомуфты имеют такое же небольшое расхождение в угловых скоростях и муфта остаётся разомкнутой. Как только одна из осей начинает получать ощутимо больший момент и более высокую угловую скорость вращения относительно другой, в вискомуфте появляется трение и она начинает блокироваться. Причем, чем больше разница в скоростях, тем сильнее трение внутри вискомуфты и степень её блокировки. По мере увеличения степени блокировки вискомуфты и выравнивания угловых скоростей чашки и полуоси, трение внутри вискомуфты начинает падать, что ведёт к плавному размыканию вискомуфты и отключению блокировки. Данная схема применяется для межосевых дифференциалов, так как её конструкция слишком массивна для установки на мостовой редуктор. (Схема на картинке) Подобный механизм блокировки хорошо подходит для эксплуатации в условиях плохого дорожного покрытия, однако, в условиях настоящего бездорожья его способности далеко не выдающиеся: вискомуфта не справляется с постоянными сменами состояний сцепления мостов с грунтом, запаздывает при включении, перегревается и выходит из строя. Данный тип блокировки межосевого дифференциала можно встретить на «паркетных» внедорожниках: Toyota Rav4, Lexus RX300 и. т. п.

Принцип работы этих блокировок достаточно прост. Вместо классического шестеренчатого планетарного механизма используются кулачковые или зубчатые пары, которые при небольшой разнице в угловых скоростях полуосей имеют возможность взаимно проворачиваться (перескакивать), а при пробуксовке заклиниваются и блокируют полуоси друг с другом. Нетрудно себе представить, что происходит с автомобилем при срабатывании такой блокировки в повороте.

Некоторые экземпляры просто отключают одну из полуосей в момент возникновения небольшой разницы скоростей. Именно поэтому, штатно такими блокировками оборудуются только дифференциалы военной и специальной техники (БТР и. т. п.)

Устройство таких дифференциалов довольно простое и принципиально ни чем не отличается от устройства обычного открытого дифференциала. Между полуосями и чашкой дифференциала добавлены комплекты блоков фрикционных пластин (которые помечены на картинке справа красными точками). Именно поэтому, подобные дифференциалы часто именуют «friction based LSD». Когда дифференциал пытается перераспределить крутящий момент на одну из полуосей и начинает возникать разница в угловых скоростях полуосей и чашки, пластины под действием силы трения сдерживают возникновение этой разницы. Разумеется, когда величина крутящего момента превосходит силу трения пластин, всё вращение передаётся на более легко вращаемую полуось. Такие блокировки работают в сравнительно небольшом диапазоне отношения моментов.

Довольно часто фрикционные блоки подпружинивают. Такие дифференциалы штатно устанавливаются в задний мост многих внедорожников — Toyota 4Runner (Hilux Surf), Nissan Terrano, Kia Sportage и. т. п. Американская компания ASHA Corp. пошла дальше, снабдив пакет фрикционов LSD дифференциала устройством блокировки, состоящего из насоса с поршнем (Героторный дифференциал). При возникновении разности в угловых скоростях полуоси и чашки насос нагнетает масло (жидкость) на поршень и сдавливает фрикционный блок, тем самым блокируя дифференциал. Данная конструкция получила название Gerodisk (Hydra-Lock) и штатно устанавливается на внедорожники Chrysler (на картинке слева). Практически для всех friction based дифференциалов необходимо применять специальное масло, которое содержит присадки, обеспечивающие нормальную работу фрикционных блоков.

Это одна из самых интересных, эффективных, технологичных и практически применяемых форм блокировки дифференциалов. Принцип работы основан на свойстве гипоидной пары «расклиниваться». В связи с этим, основные (или все) зацепления в таких дифференциалах гипоидные (червячные, или в простонародье — винтовые). Разновидностей конструкций не так уж и много — можно выделить три основных типа.

Первый тип производит компания Zexel Torsen. (T-1) Гипоидными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, гипоидные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте.

Как только дифференциал пытается отдать момент на одну из полуосей, то гипоидную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2.5/1 до 5.0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка.

Автором второго типа является англичанин Rod Quaife. В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют не прямозубое зацепление, а образуют между собой еще одну гипоидную пару, которая расклиниваясь, так же участвует в процессе блокировки (на второй картинке). Подобное устройство имеет и дифференциал True Trac компании Tractech. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и. т. д.

А вот компания Zexel Torsen в своём дифференциале T-2 предложила немного другую компоновку по сути, того же устройства (на картинке справа). Благодаря своей необычной конструкции, парные сателлиты соединены между собой со внешней стороны солнечных шестерней. По сравнению с первым типом, эти дифференциалы имеют меньший диапазон работы блокировки, однако они более чувствительны к разнице передаваемого момента и срабатывают раньше (начиная от 1.4/1). Компания Tractech недавно выпустила мостовой torque sensitive дифференциал Electrac, снабженный принудительной электроприводной блокировкой.

Третий тип производится компанией Zexel Torsen (Т-3) и используется в основном для межосевых дифференциалов. Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Например, используемый на 4Раннере 4-го поколения дифференциал Т-3 имеет номинальное распределение момента 40/60 в пользу задней оси. Соответственно, смещен и весь диапазон работы частичной блокировки: от (front/rear) 53/47 до 29/71.
В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20-30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки.
Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколёсных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличии от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач.

Управление работой дифференциалов при помощи электронных систем контроля тормозных усилий (Traction Control и т. п.)

В современном автомобилестроении применяется всё больше и больше электронных систем контроля за движением автомобиля. Уже редко можно встретить автомобили, не оснащенные системой ABS (не дающей колёсам заблокироваться при торможении). Более того, уже с конца 80-х годов прошлого века передовые производители стали комплектовать свои флагманские модели системами контроля тяги и сцепления колёс — Traction Control. Например, Тойота установила систему Traction Control на Lexus LS400 в 1989 (90) году. Принцип работы такой системы прост: универсальные (так же обслуживают ABS) датчики вращения, установленные на контролируемых колёсах, фиксируют начало пробуксовки одного колеса оси относительно другого и система автоматически притормаживает забуксовавшее колесо, тем самым увеличивая на него нагрузку и вынуждая дифференциал отдать момент на колесо с хорошим сцеплением. При сильной пробуксовке, система так же может ограничивать подачу топлива в цилиндры. Работа такой системы очень эффективна, особенно на заднеприводных автомобилях. Как правило, при желании такую систему можно принудительно деактивировать кнопкой на приборной панели.

  • Что такое межосевой дифференциал – разбираемся вместе
  • Конструкция межосевого дифференциала
  • Принцип работы межосевого дифференциала
  • Предназначение межосевого дифференциала
  • Режимы работы межосевого дифференциала

Дифференциал – устройство, управляющее распределением вращательного момента между входным и выходными валами. Хотя скорость отдельных элементов может разниться. Данный механизм успешно применяется в автомобилестроении и широко применим в нём. Различие дифференциалов проявляется в месте их установки, предназначению и конструктивным особенностям. Автомобили с приводом только на заднюю или переднюю ось оснащаются одним дифференциалом – межколёсным.

Необходимость в наличии дифференциала вызвана особенностями поведениями колёс в поворотах. Они проходят различное расстояние в эти моменты. Грузовые автомобили с приводами 6х6 и 8х8 оснащаются дополнительным межтележечным дифференциалом. В моделях с полным приводом устанавливаются три дифференциала: кроме двух межколёсных, ещё и один межосевой. О работе межосевого дифференциала, о его конструкции и предназначении мы и поговорим далее более подробно.

Конструкция межосевого дифференциала

Дифференциалы легковых автомобилей, как правило насчитывают два сателлита. Полуосевые (солнечные) шестерни передают вращение на ведущие колёса через полуоси по шпицевому соединению. Правая и левая шестерни полуосей имеют как равное, так и различное число зубцов. Шестерни с равным количеством зубцов образуют симметричный дифференциал, в то время, когда неравное количество зубцов характерно для несимметричного дифференциала.

Симметричный дифференциал распределяет вращение по осям в равных пропорциях, в независимости от того какой величины угловые скорости ведущих колёс. Благодаря своим свойствам симметричный дифференциал успешно применяется как межколёсный дифференциал. Несимметричный дифференциал разделяет крутящий момент в определённом соотношении, поэтому его устанавливают между осями полноприводного автомобиля.

Принцип работы межосевого дифференциала

Когда автомобиль движется по прямолинейной траектории по ровной дороге, расстояние, пройденное ведущими колёсами будет равным, так как у обоих колёс будет одинаковая угловая скорость. В процессе такого движения все сателлиты, шестерни и корпус дифференциала синхронизированы. Передачу крутящего момента данному механизму обеспечивает шестерня. Также отметим и тот факт, что при таком движении крутящий момент на каждом из ведомых колёс одинаков, а полуосевые шестерни заклиниваются сателлитами, которые статичны относительно своей оси.

Когда автомобиль входит в поворот, путь, который проходит колесо, идущее по внутреннему краю, меньший, чем у колеса на внешнем круге, следовательно и скорость вращения у них разная. Для стабилизации ситуации полуосевая шестерня замедляется, а сателлиты и корпус в это время упираются в полуосевую шестерню слева. Благодаря тому, что сателлиты вращаются вокруг своей оси, растёт и скорость, с которой вращается правая полуосевая шестерня. Это позволяет ведущим колёсам вращаться с разными скоростями, что предотвращает проскальзывание и пробуксовку. Отметим, что колесо с большей скоростью вращения получает меньший крутящий момент.

Давайте рассмотрим дифференциал с классической конструкцией. Основным его недостатком будет пробуксовка одного колеса, когда оно потеряет контакт с дорожной поверхностью. Всё дело в том, что колесо в подвешенном состоянии вращается примерно в два раза быстрее колеса, которое контактирует с дорогой при равном количестве оборотов ведомой шестерни дифференциала. Второе колесо остаётся статичным. Причиной всему является очень маленький крутящий момент, подведённый к нему, так как вращающееся подвешенное колесо получает незначительное сопротивление крутящего момента. Исходя из этого понятно, что крутящий момент противоположного колеса аналогично мал, поэтому оно и неподвижно.

Если колесо пробуксовывает на повышенных оборотах в среде со значительным сопротивлением, крутящий момент, подаваемый на него будет большим в сравнении с проскальзывающим колесом, а следовательно и второму колесу будет предоставляться больший момент для осуществления вращения. Благодаря такому распределению автомобиль может медленно, но уверенно выбираться из ловушки. Буксующее колесо затрачивает много мощности, расходуемой на нагрев дорожного полотна, покрышек и т.д. Пробуксовка заметно снижает проходимость автомобиля с со свободным дифференциалом. Чтобы избежать подобных проблем, на автомобили устанавливают дифференциалы с возможностью их блокировки, как ручной, так и автоматической.

Предназначение межосевого дифференциала

Как Вам уже стало понятно, предназначение межосевого дифференциала заключается в распределении крутящего момента между ведущими осями в полноприводных автомобилях, что даёт им возможность вращения с различными угловыми скоростями. Потребность в таком механизме возникла в следствии движения автомобилей по неровным поверхностям, когда масса самой конструкции давит на ось, что находится в гораздо низком положении. Так, если Вы едете под горку, то большая часть крутящего момента передаётся на заднюю ось. В случае спуска же всё происходит наоборот. Сам механизм межосевого дифференциала располагается, как правило, в раздаточной коробке транспортного средства.

По своему типу межосевой дифференциал может быть, как симметричным, так и несимметричным. Первый вариант дифференциалараспределяет крутящий момент в соотношении 50/50, когда второй в разных соотношениях, например, 60/40. Кроме того бывают межосевые дифференциалы, не имеющие блокировочного механизма, что не позволяет двигаться колёсам с разными скоростями. Есть самоблокирующиеся дифференциалы и с ручной блокировкой.

Второй вариант позволяет принудительно распределять крутящий момент между осями. Это хорошо помогает преодолевать различные дорожные преграды в виде грязи, песка или снега. Принудительное блокирование межосевого дифференциала может быть полным и частичным. При этом обеспечивается жёсткое соединение полуосей между собой. Зачастую для реализации всего внедорожного потенциала автомобиля применяется дифференциал с механизмом автоматической блокировки. Он имеет три вида конструкций и соответственно различные принципы функционирования.

Режимы работы межосевого дифференциала

Работа симметричного межосевого дифференциала разделяется на три, присущих ему, режима:

– движение в повороте;

– движение по скользкой дороге.

При движении прямо, колёса принимают на себя равнораспределённое сопротивление дорожного полотна. Крутящий момент передаётся к корпусу дифференциала от главной передачи. Вместе с ним перемещаются и сателлиты. Сателлиты, обходя шестерни полуосей, передают на ведущие колёса весь крутящий момент в равных пропорциях. В отсутствии вращения сателлитов на осях, шестерни полуосей движутся с одинаковой угловой скоростью. Они вращаются с той же частотой, что и ведомая шестерня главной передачи.

При входе в поворот, ведущее колесо, идущее по внутреннему радиусу, принимает на себя большее сопротивление, чем колесо внешнего радиуса. Внутренняя полуосевая шестерня замедляет своё движение и побуждает вращаться сателлиты вокруг своей оси. Они в свою очередь, ускоряют вращение наружной шестерни полуоси. Колёса, движущиеся с разными угловыми скоростями позволяют проходить автомобилю поворот без излишней пробуксовки. Сумма частот вращения полуосевых шестерен внутри и снаружи равна частоте вращения ведомой шестерни, умноженной на двое. Крутящий момент распределяется между ведущими колёсами в равной степени. И на это не влияет разность угловых скоростей.

Когда автомобиль движется по скользкой дороге, одно колесо принимает на себя большую часть сопротивления, в то время как второе пробуксовывает или проскальзывает. Дифференциал заставляет вращаться «проблемное» колесо с большей скоростью. Второе колесо вынуждено остановиться. Сила тяги, образуемая на буксующем колесе очень мала в силу низкого сцепления, поэтому его вращение тоже происходит с небольшой скоростью. А в силу конструкции симметричного дифференциала, другое колесо будет обладать теми же характеристиками на тот момент. Ситуация зашла в тупик – автомобиль не сдвигается с места. Решить эту проблему можно увеличив крутящий момент на небуксующем колесе. Это легко осуществляется блокировкой дифференциала.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

За сколько ты готов купить новый внедорожник?

Обязательным условием комплектации полноценного внедорожника традиционно считается раздаточная коробка – узел, при помощи которого реализуется распределение тягового усилия двигателя к колесным осями и повышается крутящий момент, столь необходимый для поездок в условиях плохого дорожного покрытия. Конструкция «раздатки» может различаться, исходя от той версии полного привода, которой оборудован конкретный автомобиль. Но, невзирая на существующие отличия, все разновидности раздаточных коробок располагают объединяющими их конструктивными элементами.

Межосевой дифференциал

Так, любая раздатка имеет ряд обязательных элементов, включая ведущий вал, понижающую передачу и приводной вал для каждой оси. Кроме того, здесь устанавливается межосевой дифференциал с блокировкой. Тяговое усилие к «раздатке» транслируется при помощи ведущего вала. Межосевой дифференциал необходим в целях распределения тяги между осями в нужной пропорции, что предоставляет возможность вращения колес с индивидуальными показателями угловых скоростей.

Стоит отметить, что межосевые дифференциалы отличаются по примененной конструкции. Эти узлы делят на симметричные или несимметричные. Дифференциал первой разновидности делит тягу мотора по осям в одинаковой пропорции, вторая разновидность устройства позволяет направлять тягу в заранее заданном соотношении. В системах, где полный привод подключается в ручную или при помощи автоматики, дифференциал не используют.

Повышение эффективности полноприводной трансмиссии происходит благодаря установке блокировке межосевого дифференциала. Блокировкой называют как частичное, так и полное отключение дифференциала, ввиду чего происходит жесткое соединение обеих колесных осей между собой. При этом, блокировка подключается вручную или при помощи автоматики. К современным устройствам, устанавливаемым в целях блокирования межосевого дифференциала, относят вискомуфты, многодисковые муфты, а также дифференциал «Torsen».

Вискомуфта

Самым простым, а, следовательно, дешевым устройством, обеспечивающим автоматическое блокирование дифференциала, принято считать вискомуфту. Ее функционирование базируется на получении момента блокировки в случае разности угловых скоростей.

По свой конструкции муфта составлена из комплекта особых перфорированных дисков, половина из количества которых соединяется зубцами с корпусом муфты, а другая часть — со ступицей муфты. Диски работают в специальной силиконовой субстанции. В случае проскальзывания оси растет скорость вращения дисков муфты, при этом силиконовая жидкость загустевает, вызывая блокировку муфты, посредством контакта корпуса муфты с ее ступицей. Простота устройства вискомуфты обусловливает и ее недостатки – устройство работает с определенным запозданием, достигнуть абсолютной блокировки межосевого дифференциала при помощи вискомуфты не получится. Наконец, длительное функционирование вискомуфты ведет к ее перегреву и выходу из строя.

Дифференциал Torsen

Более продвинутым устройством, задача которого состоит в обеспечении автомобилю внедорожного потенциала является дифференциал «Torsen». Он составлен из нескольких шестерней червячного типа – ведущих сателлитов и ведомых шестерней осевых приводов. Блокировка в Torsen достигается благодаря возникновению эффекта трения в червячной передаче. Если автомобиль движется по твердому дорожному покрытию, представленный механизм работает в режиме обычного межосевого дифференциала, при это тяга поступает к обеим осям в равнозначной пропорции. Как только какая-либо ось начнет уходить в проскальзывание, тяга будет моментально переброшена на ту ось, что имеет более эффективное сцепление колес с дорогой.

Показательным является то, что соотношение крутящего момента, передаваемого при помощи дифференциала Торсен, может соответствовать пропорции 20 к 80. К минусам Torsen относят не слишком прочную конструкцию устройства, в связи с чем это решение редко применяется на полноценных внедорожниках.

Фрикционная муфта

Фрикционная многодисковая муфта с гидравлическим управлением. Включение муфты 3 осуществляется увеличением давления в маслопроводе 5, который соединен с цилиндрами поршней 2 отверстиями в центре вала и наклонными отверстиями в детали 1. Движение передается от маховика 4 к валу 9.

При нормальных условиях передвижения момент передается на колесные оси в пропорции 50:50. Но если какая-либо из осей срывается в проскальзывание, в муфте происходит сжатие дисков и возникает эффект блокирования межосевого дифференциала. Крутящий момент подается на ту ось, что имеет наилучшее сцепление с покрытием. Фрикционная муфта может комплектоваться электрическим или гидравлическим приводом, приводящим в действие электромотором или гидроцилиндром соответственно. Ручной режим блокировки осуществляется водителем, который задействует соответствующий привод.

Раздаточная коробка

У раздаточных коробок, которые монтируют на полноприводные машины с системой AWD, предусмотрена функция подключения и отключения передней колесной оси. Раздаточные коробки функционируют в режимах, обусловленных конструкцией этого узла. Смена режима функционирования раздаточной коробки происходит при помощи установленного в салоне поворотного переключателя, кнопок на центральном тоннеле или посредством более привычного рычага переключения, смонтированного вблизи рычага переключения коробки передач.

Рассматривая приспособления, используемые инженерами для придания транспортному средству внедорожных возможностей, стоит остановиться на таком элементе, как понижающая передача. Понижающую передачу устанавливают в «раздатку», которая, как уже говорилось, применяется в целях распределения момента в требуемой пропорции между обеими колесными осями. Суть понижающей передачи в том, что ее включение ведет к падению скорости транспортного средства с одновременным ростом тяги и мощности.

Обычно, «понижайку» принято подключать в режиме езды по тяжелому бездорожью, а также при передвижении автомобиля с крутого спуска или в подъем. «Понижайку» включают и при форсирования брода, либо при езде по песку. В подавляющем большинстве современных автомобилей понижающая передача включается отдельным рычагом или кнопкой с обозначениями «L» или «LO». На ряде моделей машин «понижайка» включается путем перевода рычага переключения передач в соответствующее положение.

Раздаточная коробка. 1 — сапун, 2 — шестерня включения заднего моста и понижающей передачи, 3 — ведомый вал, 4 — ведущая шестерня привода спидометра, 5 — ведомая шестерня привода спидометра, 6 — промежуточный вал, 7 — шестерня включения переднего моста, 8 — вал привода переднего моста, 9 — шестерня привода переднего моста, 10 — шестерня понижающей передачи, 11 — ведущий вал, 12 — сливная пробка, 13 — наливная (контрольная) пробка.

На показатель падения скорости напрямую влияет передаточное соотношение шестерней. Со включенной понижающей передачей автомобиль будет ехать с мотором, работающим на повышенных оборотах. В качестве примера можно привести ситуацию, когда, забираясь в горку со включенной третьей передачей, мотору будет не хватать оборотов, а при переходе на вторую передачу мощности будет слишком много. В этом случае, включив пониженную передачу, машина поедет с нужной небольшой скоростью, но двигатель будет работать в условиях повышенных оборотов.

С повышением крутящего момента на колесах преодоление бездорожья происходит более эффективно. При этом одновременно с передаточным числом на вторичном вале увеличивается количество оборотов колесной оси. Благодаря такой особенности, машина способна не только взбираться в крутые подъемы и спуски, но и преодолевать водные преграды или справляться с размытой глиняной грунтовкой.

На полноприводных машинах, оборудованных коробками-автоматами, «раздатку» могут даже и не устанавливать. Ее функции в таком случае выполняют дополнительные узлы и коробки передач. Таким устройством является демультипликатор – механизм, предназначенный для увеличения тяговой силы на колесах. Поскольку не все автомобильные трансмиссии оборудуются отдельной раздаточной коробкой, обычная коробка передач оснащается специальным рычагом, посредством которого задействуется пониженная передача. Стоит иметь в виду, что при включении «понижайки» в обычном режиме, например при поездке по асфальтированному шоссе, значительно возрастает риск перегрузки и поломки как силового агрегата, так и трансмиссии.

Настоящими полноценными внедорожниками считаются автомобили, оборудованные понижающей передачей, работающей в тандеме с блокирующимся дифференциалом. Кстати, сам дифференциал разделяют на межосевой и межколесный (см. статью о том, что такое межколесный дифференциал и как он работает).

Вот как работает межосевой дифференциал World Rally Car.

Центральным дифференциалом является центральный дифференциал. С его помощью гоночные звери, такие как Audi, Peugeot, Ford и Lancia, боролись за превосходство полноприводных автомобилей на величайших этапах ралли мира.

Потребность в нескольких дифференциалах существует и по сей день, и именно эти механические и электрические биты позволяют водителю WRC правильно вести свой автомобиль в повороте.Вот как происходит волшебство межосевого дифференциала.

Задний дифференциал находится между задними колесами. Он находится в хвостовой части карданного вала. Впереди у вас есть передний дифференциал, который, как и задний блок, измеряет мощность и крутящий момент слева направо и наоборот. Сразу за передним дифференциалом установлен межосевой дифференциал, который использует механические и электронные сигналы для надлежащего распределения мощности.

При борьбе за каждый бит тяги автомобилю необходимо, чтобы все четыре колеса передавали мощность на землю на совершенно разных уровнях.Центральный дифференциал считывает данные о дроссельной заслонке и угле поворота рулевого колеса, чтобы увидеть, что он должен делать. В этом случае угол поворота минимален, поскольку автомобиль едет прямо, а дроссельная заслонка плоская, поэтому межосевой дифференциал заблокирован, чтобы обеспечить надлежащее распределение мощности.

При приближении к повороту центральный дифференциал блокируется, но когда водитель начинает тормозить и поворачивать, он начинает открываться. Это позволяет автомобилю легче поворачивать, так как полностью заблокированный автомобиль будет сталкиваться с заеданием, когда колесо поворачивается с большим углом поворота.Пройдя вершину поворота, водитель начнет ослаблять угол, одновременно добавляя мощность с помощью дроссельной заслонки. Межосевой дифференциал «узнает», что происходит, и начнет снова блокироваться.

Насколько различается центральный дифференциал во время гонки, также могут быть разные передний и задний. Водитель может предпочесть мягкий передний дифференциал, а не жесткий передний дифференциал. Это позволяет упростить поворот на носу автомобиля, но при выходе из поворота возникнет дефицит сцепления.

Это баланс, который учитывает навыки и потребности водителя, а также рельеф местности.

Для чего нужен межосевой дифференциал? | все о блокировках дифференциалов в простейшем виде

Блокировка межосевого дифференциала дает вам возможность заблокировать переднюю и заднюю оси для равномерного распределения мощности двигателя (силы вращения и скорости вращения) между передними и задними колесами.

Это может вас немного запутать. Но не волнуйтесь. Я объясню в простейшей форме, почему эти вещи важны и когда их использовать. В этом руководстве я собираюсь рассказать об общем механизме, чтобы все было простым и понятным.

Рекламные объявления

Существуют усовершенствованные технологии, разработанные различными производителями транспортных средств, основанные на этих общих механизмах. Понимание основных принципов — самый важный шаг на пути изучения передовых концепций. Итак, начнем с основ.


Для чего нужен нормальный задний дифференциал?

Представьте машину, едущую прямо по шоссе. Если все колеса вращаются прямо, скорость вращения всех 4 колес одинакова.

Но когда он входит в поворот (поворот), все меняется. 4 колеса проходят 4 разных пути. Вы можете увидеть это на видео ниже.

Что это значит? Это означает, что 4 колеса проходят 4 немного разных расстояния за единицу времени. Просто это означает, что скорость вращения колес разная.

Возьмем только задние 2 колеса. Колесо на внутренней стороне (около центра дуги) изгиба должно вращаться медленнее, чем внешнее колесо. В противном случае автомобили не смогут пройти поворот.

Как эта разница в скорости колес достигается автомобилем? Благодаря дифференциалу, который находится посередине двух задних колес.

Таким образом, назначение дифференциала — при необходимости вращать два колеса с разной скоростью.

Рекламные объявления

Это осуществляется механизмом в дифференциале, который осуществляется системой шестерен и тремя валами.

Я не буду здесь подробно рассказывать о механизме. Но вы можете понять механизм из видео ниже.

Так что же такое блокировка дифференциала?

Рекламные объявления

Простая блокировка дифференциала — это своего рода блокировка, которая останавливает обычный механизм дифференциала и позволяет правому и левому колесам вращаться с одинаковой скоростью.

В чем разница между 4wd и AWD?

Чтобы просто объяснить это, я нарисовал следующую простую диаграмму.


Согласно схемам, как AWD, так и 4WD передают мощность от двигателя к блоку трансмиссии через муфту или гидротрансформатор, в зависимости от того, механическая это трансмиссия или автоматическая.

Потом бывает разница. В AWD есть межосевой дифференциал. Благодаря этой передаче мощности на передний и задний дифференциалы и через этот дифференциал на все четыре колеса.

Есть еще одна муфта между межосевым дифференциалом и задним дифференциалом для передачи большего крутящего момента в этом направлении, когда это необходимо.

Но сейчас это не так важно для нашего обсуждения.

А вот в 4wd раздаточная коробка есть. Раздаточная коробка — это блок, который распределяет мощность двигателя на передние и задние колеса в соотношении 50/50, когда вы включаете режим полного привода.

Когда четырехколесный режим выключен, мощность двигателя 100% передается на задние колеса.

Через раздаточную коробку мощность передается на передний и задний дифференциалы, а затем на все четыре колеса.

Рекламные объявления

В этом разница механизмов в системах AWD и 4WD.


Для чего нужна центральная блокировка дифференциала?

Эта центральная блокировка дифференциала выполняет ту же работу, что и обычные блокировки дифференциала.

Блокирует нормальный дифференциальный механизм и позволяет равномерно распределять мощность как на переднюю, так и на заднюю оси.

В чем важность этого? Возьмем пример.


Когда будет использоваться центральная блокировка дифференциала?

Считайте, что оба передних колеса полноприводного автомобиля застряли на снегу, а задние колеса находятся на твердом асфальте.

Если межосевой дифференциал выходит из зацепления и пытается двигаться задним ходом, устранить то, что происходит.

Открытый межосевой дифференциал автомобилей с полным приводом всегда пытается передать мощность в колесо, которое может легко вращаться.

В этом сценарии передние дифференциалы.Он передает всю мощность на передние колеса, и передние колеса непрерывно вращаются.

Задние колеса не пробуксовывают. Автомобиль не двигается ни на дюйм.

Затем включилась блокировка межосевого дифференциала и снова попытался включить задний ход. Тогда что происходит. Разница по центру теперь заблокирована.

Для того, чтобы мощность распределялась поровну и передавалась как на передний, так и на задний дифференциалы.

Рекламные объявления

Передние колеса все еще крутятся, но задние колеса на неровном асфальте справляются со своей задачей.Автомобиль можно вывезти из застрявшего места.

Но имейте в виду, что это всего лишь пример, объясняющий это. Но современные автомобили с полным приводом идут с компьютерными блоками и системами контроля тяги.

Им удается передать крутящий момент двигателя на колеса с наибольшим сцеплением.


В автомобилях с полным приводом

В автомобилях с полным приводом, когда вы включаете режим 4wd, он просто работает как блокировка межосевого дифференциала из раздаточной коробки.

Это означает, что, как я упоминал ранее, раздаточная коробка делит мощность двигателя 50/50 на переднюю и заднюю части, как в случае с полным приводом в блокировке центрального дифференциала.

Думаю, вы сейчас поняли суть.

Рекламные объявления

Что важно знать при включении режима 4wd.

Теперь вы знаете, как обстоят дела. Так что представьте себе автомобиль с полным приводом, включенный в режим 4wd на шоссе. Что может случиться.

Поехали к началу. Как я уже упоминал, когда автомобиль выходит на поворот, 4 колеса крутятся с 4 разными скоростями.

Если включен 4-колесный режим, это означает, что раздаточная коробка пытается вращать передний и задний валы с одинаковой скоростью.

Но на поворотах такого быть не может. В этом случае это приводит к повреждению раздаточной коробки, шестерен и приводных валов.

Вот почему рекомендуется включать режим 4wd только тогда, когда это необходимо, например, на бездорожье. На шоссе вы можете включить режим 4wd, если это действительно необходимо, но на несколько медленных скоростях.

Но лучший совет — не использовать их на шоссе.

Знаете ли вы, что переключение с 4hi на 4low во время движения безопасно или нет? Вы можете узнать об этом, нажав здесь.

Но теперь есть новые транспортные средства, которые могут ездить по шоссе на высокой скорости, с внесением изменений в вышеупомянутый общий механизм.

Например, добавление системы сцепления (вязкостной муфты) между раздаточной коробкой и задним дифференциалом решает проблему. Это дает возможность при необходимости вращать переднюю и заднюю оси трансмиссии с разной скоростью.


Как вы думаете, помогает ли вам антипробуксовочная система вашего автомобиля при езде по грязи? Я написал об этом отдельную статью.

Если вам интересно, то вы можете прочитать и это. Чтобы прочитать это, нажмите здесь.

Значит, все быстро меняется. Но основные механизмы должны быть в вашем уме, чтобы понять эти вещи.

Итак, я думаю, что рассмотрел все, о чем упоминал в начале.

Если вы думаете, что эта статья может быть полезна для кого-то еще, поделитесь ею с ними. Вам просто нужно нажать кнопку «Поделиться» ниже.

Рекламные объявления

Удачи и безопасного бездорожья !!

В чем разница между полным приводом и полным приводом?

Есть ли разница между полным приводом и полным приводом? В приведенном ниже видео с объяснением технических требований сравниваются два варианта привода друг с другом и выявляются некоторые сходства, а также несколько основных различий.Давайте поговорим об этих различиях.

Сходства AWD и 4WD

BMW M5, использованный в видео, предпочитает более распространенную систему полного привода, вместо этого используется вариант с полным приводом, который более распространен в пикапах и внедорожниках.

Два варианта привода все еще имеют несколько общих черт в своей компоновке. В обоих случаях мощность от двигателя передается на сцепление или гидротрансформатор (в зависимости от того, является ли трансмиссия механической или автоматической).

Оттуда мощность передается на передачу, которая на видео показана фиолетовым цветом. По сути, на этом сходство между полным приводом и полным приводом заканчивается.

AWD и 4WD Различия

В системе полного привода мощность передается от коробки передач на межосевой дифференциал. Затем межосевой дифференциал распределяет крутящий момент между передней или задней осью. Эта конкретная система также имеет второй пакет сцепления, который может передавать дополнительный крутящий момент влево или вправо.

Хотя традиционно полноприводные автомобили по умолчанию передают мощность на передние колеса, настройки, доступные с полноприводной системой, практически безграничны.

Система полного привода, с другой стороны, не имеет межосевого дифференциала или второго пакета сцепления. Здесь крутящий момент передается в выбираемую раздаточную коробку. От раздаточной коробки мощность передается непосредственно на задний дифференциал, а также на передний дифференциал.

Основное различие между двумя вариантами привода заключается в том, что вы участвуете в качестве водителя.При полном приводе система сама определяет, куда направить крутящий момент. Но с полным приводом через раздаточную коробку вы можете выбрать, хотите ли вы передавать мощность только на задние колеса или на задние и передние колеса.

AWD Преимущества

Главное преимущество системы полного привода в том, что она отлично работает как на дороге, так и на бездорожье. Причина, по которой он отлично работает на дороге, заключается в том, что компьютер может быстро передавать крутящий момент на ось или колесо с максимальным сцеплением, улучшая прохождение поворотов и ускорение.

Полный привод не так хорош для использования на дороге, потому что раздаточная коробка имеет тенденцию действовать как заблокированный дифференциал. Если передняя и задняя оси имеют разные скорости, раздаточной коробке может быть трудно разделить мощность между каждой осью.

Однако с M5 BMW добавила многодисковое сцепление в раздаточную коробку. Это позволяет различное разделение крутящего момента и переменную скорость на разных осях, что означает, что вы можете обходить углы, не связывая раздаточную коробку.

Еще одним преимуществом этого варианта привода является то, что система находится под контролем. Автомобиль сам определяет, куда направить мощность, в зависимости от тяги, которую он испытывает. Кроме того, если вы хотите отключить передние колеса, вы все равно можете прогореть.

4WD Преимущества

Когда вы выезжаете на бездорожье, проблема заедания раздаточной коробки, которая возникает на асфальте, перестает быть проблемой, поскольку в конечном итоге буксуют шины, а не трансмиссия.

Полный привод также позволяет вам выбирать, куда направлять мощность, давая вам возможность отправлять мощность только на задние колеса, что более эффективно, чем передача мощности на все колеса.

Наконец, хотя у M5 нет этой функции, большинство полноприводных систем включают низкий диапазон для лучших внедорожных характеристик. Выбор этого диапазона пониженной передачи позволяет передавать на колеса гораздо больший крутящий момент, позволяя вам медленно перемещаться по автомобилю через определенные препятствия.

4WD против AWD: в чем разница?

Самые простые, самые старые версии не имеют межосевого дифференциала, что означает, что они постоянно разделяют крутящий момент 50/50 спереди / сзади и, следовательно, не должны ездить по сухому асфальту в режиме 4WD из-за разницы в средней скорости передней и задней оси. приведет к трению или заносу шин при поворотах.Центральные дифференциалы могут иметь встроенное смещение крутящего момента, отличное от 50/50, и они могут быть либо открытыми (в этом случае крутящий момент передается на ту ось, которая имеет наименьшее сцепление), либо они могут иметь устройство ограниченного трения или прямую блокировку. .

Системы 4WD имеют недостатки. Они, как правило, больше и тяжелее (часто добавляют более 200 фунтов), чем системы полного привода, и обычно создают большее трение. Системы неполного рабочего времени без межосевого дифференциала также не имеют «автоматического» режима, и, следовательно, при ухудшении погодных условий или состояния дорожного покрытия водитель должен не забыть заранее включить 4WD, возможно, после полной остановки.Это намного менее удобно, чем система полного привода.

В принципе, полный привод на дороге очень мало используется, поэтому, если вы никогда не планируете выезжать далеко на тротуар и на бездорожье, вам, вероятно, будет лучше с полным приводом. Однако есть пара неясных примеров преимуществ 4WD на дороге, о которых следует знать: раздаточные коробки 4WD почти всегда включают «нейтральное» положение, которое отключает обе оси от трансмиссии. Это делает безопасным буксировку автомобиля на ровной поверхности со всеми четырьмя колесами на земле, поэтому, если вы один из тех, кто отдыхает на автопоезде, обратите внимание.Низкая дальность полета также может быть полезна для буксировки тяжелой лодки из воды по крутому, мокрому катеру.

Просмотреть все 60 фото

Примечание. Jeep предлагает квази-4WD систему под названием Active Drive Low. Эта установка, стандартная для Compass и Renegade Trailhawk и необязательная для других вариантов этих моделей, просто включает более короткое (численно более высокое) передаточное число (4,33: 1 против 3,73: 1), что означает, что девятиступенчатая автоматическая коробка передач имеет соотношение 4,71: 1. Первая передача обеспечивает приемлемое передаточное число 20,4: 1. Это приличное соотношение для легкого скалолазания, но поскольку на других передачах нет умножения на низком диапазоне, мы не считаем это полноценной системой полного привода.

Грузовики и внедорожники, которые в настоящее время предлагают настоящие системы полного привода, включают:

Полный привод (AWD)

Системы полного привода начинались в первую очередь как средство противодействия плохим погодным условиям, при котором большая часть мощности передавалась на одну ось. большую часть времени (часто передний) затем подавал мощность на другую ось всякий раз, когда колеса на главной оси начинали буксовать. Совсем недавно они также использовались как средство улучшения динамики движения спортивных седанов и коммунальных услуг с передним приводом.Системы, обеспечивающие полный привод в архитектуре с задним приводом и продольным расположением трансмиссии, обычно используют раздаточную коробку, установленную на задней части трансмиссии, для разделения мощности и передачи ее вперед.

Электрификация выводит на рынок еще одну категорию AWD — такую, которая подходит для электродвигателя на одной или обеих осях в гибридном или полностью электрическом транспортном средстве. Porsche 918 Spyder использует переднюю ось с электроприводом; автомобили с передним приводом с электронным приводом, такие как Volvo XC60 и XC90 T8 PHEV и Toyota RAV4 Hybrid, размещают его сзади.Эти системы менее подходят для использования на бездорожье, особенно для гибридов, поскольку разрядка аккумулятора может ограничить доступную мощность на электронной оси и, следовательно, доступное тяговое усилие на все колеса.

Просмотреть все 60 фотографий

Если на время отложить в сторону электрифицированные системы полного привода, то системы полного привода с передним приводом, как правило, являются самыми легкими и наиболее экономичными из доступных (обычно они весят меньше 200 фунтов и сокращают совокупную экономию EPA на 1 кг). -3 миль на галлон). Самые эффективные новые системы могут отсоединять карданный вал, который проходит между двумя осями, и повторно соединять его за считанные миллисекунды, когда возникает потребность в тяговом усилии.Во время крейсерского режима в установившемся режиме это значительно снижает количество энергии, теряемой на трение и инерцию вращения.

По своей природе системы полного привода обладают встроенной способностью работать постоянно на сухом асфальте, и, поскольку многие из них имеют функцию регулирования крутящего момента по требованию, на протяжении многих лет использовались довольно оригинальные устройства отбора мощности.

Вискомуфта
Эта простейшая из систем межосевого дифференциала состоит из набора близко расположенных дисков — одни прикреплены к передней оси, другие — к задней, — окруженных специальной жидкостью, которая по существу затвердевает под действием силы сдвига движущихся дисков. чтобы заблокировать их вместе, когда существует определенная разница скоростей между осями.Некоторые производители встраивают небольшой дифференциал скоростей, немного изменяя передаточные числа передней и задней оси (Land Rover Freelander с передним приводом работал так), так что небольшой крутящий момент всегда направлялся на заднюю часть. Subaru Symmetric All-Wheel Drive уже давно использует эту установку со своими механическими коробками передач.

BorgWarner / Haldex
Когда в этой системе происходит проскальзывание, кольцо поворачивается, заставляя шарики подниматься по небольшим наклонным ступеням, создавая прижимную силу, которая блокирует мокрую многодисковую муфту, которая передает крутящий момент на вспомогательную ось.Сегодняшние системы также включают сложные электронные средства управления. Впервые использованные в Audi TT 1998 года, блоки Haldex теперь широко используются в концерне VW (в основном в автомобилях с поперечным расположением двигателя, но также в Lamborghini Aventador LP 700-4 и Bugatti Chiron), в большинстве автомобилей Volvo (кроме моделей T8) и в Ford Fusion и более ранних Buick LaCrosse и Regal.

Просмотреть все 60 фотографий

Torsen
Эти дифференциалы, оснащенные системой измерения крутящего момента, используют внутренние шестерни (косозубые или планетарные) для распределения крутящего момента в соответствии с заданным соотношением таким образом, чтобы передать максимальный крутящий момент на колесо / ось. с лучшим сцеплением.В моделях Audi Quattro с продольной трансмиссией используются центральные дифференциалы Torsen, как и в моделях, обеспечивающих автоматический полный привод на полноприводных автомобилях Lexus GX, Toyota Sequoia и Nissan Frontier Pro 4X.

Устройство электромагнитного управления (EMCD)
Другой способ добиться переменного разделения крутящего момента между передней и задней частью — просто использовать электромагнитный плунжер для изменения давления, прикладываемого к мокрому многодисковому сцеплению, например, в муфте Haldex. EMCD также используются в качестве устройств повышенного трения для управления разделением крутящего момента открытого планетарного центра или переднего / заднего дифференциала крестовины.

Муфты заднего моста по требованию
Полноприводная система Super Handling All Wheel Drive от Acura была первой на рынке с этой идеей, которая заменяет задний дифференциал на простой набор с кольцом и шестерней для поворота тяги на 90 градусов влево. и правые колеса, затем используются планетарные редукторы с электромагнитным управлением для передачи мощности на одно или оба колеса по запросу. Уловка с системой SH-AWD заключается в том, что планетарные шестерни могут превысить скорость вращения колеса за пределами поворота, чтобы обеспечить довольно заметную векторизацию крутящего момента.Совсем недавно система Twinster от GKN использует простые EMCD для питания каждого заднего колеса. В своем последнем, отличном варианте применения Ford Focus RS, придав ему немного другое соотношение заднего кольца и шестерни, полностью заблокировав любую муфту, превышающую частоту вращения колеса, можно было использовать «режим дрифта» RS. Обратите внимание, что большинство осей GKN Twinster не используют эту концепцию превышения скорости в таких автомобилях, как Lincoln Continental и MKZ, Cadillac XT5, нынешние Buick LaCrosse и Envision, Range Rover Evoque и Land Rover Discovery Sport.Очевидно, что простое добавление сцепления в передней части карданного вала дает вам преимущества экономии топлива за счет изоляции карданного вала и дифференциала, когда не требуется задний крутящий момент.

Все эти системы предъявляют свои собственные требования к распределению крутящего момента, но указанные крайние числа всегда основаны на некотором идеальном наборе обстоятельств, которые невозможно воспроизвести в реальном мире. Конечно, любые претензии к системе с передним приводом, которая передает 100% крутящего момента на заднюю ось, не имеют смысла, кроме случаев, когда передняя ось находится в отрыве от земли.Ищите кнопки для блокировки межосевого дифференциала, так как это гарантирует разделение передних и задних колес 50/50, что обычно улучшает сцепление с дорогой в худших условиях.

Посмотреть все 60 фото

Более дешевое, потенциально более эффективное решение…

Если вы в основном беспокоитесь о случайных снегопадах и льдах и живете в довольно плоской местности, подумайте о том, чтобы потратить меньше, чем обычно, от 1200 долларов и выше. цена на AWD и вместо этого купите комплект зимней резины на колесных дисках. Это решение экономит деньги как на первоначальной покупке, так и на эксплуатационных расходах, а также улучшает производительность как при разгоне, так и при торможении (чего не могут требовать системы AWD / 4WD).Если вы не собираетесь кататься по бездорожью и у вас нет крутых дорог или проездов, которые можно было бы преодолеть в обычных поездках, полноприводный автомобиль или внедорожник с зимними шинами может быть дешевле, увлекательнее вождения и безопаснее в долгой поездке. бег.

Полноприводные и полноприводные: узнайте разницу

Полный привод был синонимом кефали для бездорожья в сознании большинства потребителей. Однако, как и многие достойные шума спецификации, первоначально разработанные для энтузиастов и профессионалов, некоторые варианты общего принципа вскоре были внедрены производителями в автомобили всех мастей.Жестокие приверженцы смены режима все еще ругаются из-за высоких парней в сумерках, но нельзя отрицать, что новое поколение устойчивых автомобилей с лучшей управляемостью в сложных условиях принесло пользу водителям во всем мире.

Сегодня, чтобы найти идеальное соответствие между способностями вождения, расходом топлива и ценой, в первую очередь требуется честная оценка ваших собственных автомобильных потребностей. После этого самоанализа понимание различий между различными предложениями с полным приводом (4WD) и полным приводом (AWD) (и всем, что между ними) значительно упростит покупку вашей следующей поездки.

Содержание
Знайте свои термины
Что такое открытый дифференциал?
с частичным приводом на четыре колеса
с постоянным приводом на четыре колеса
с постоянным полным приводом с несколькими режимами
с полным приводом и полным приводом: производительность в реальных условиях

Знайте свои термины

Грубо говоря (в автомобильной терминологии) , крутящий момент — крутящая сила, создаваемая двигателем автомобиля. Крутящий момент умножается и распределяется между колесами с помощью различных шестерен трансмиссии и дифференциалов, которые передают крутящий момент от карданного вала или трансмиссии на ведущие колеса.Приложение крутящего момента к колесам — это то, что перемещает вашу машину из точки А в точку В. Конечно, есть сила, известная как трение , которая не дает вашим шинам просто скользить по дороге. Этот последний бит важен, потому что он иллюстрирует взаимосвязь между трением, тягой и крутящим моментом. Трение необходимо для тяги, а для обуздания крутящего момента требуется тяга. Самый мощный двигатель в мире не сдвинет вас ни на дюйм, если вашим шинам не хватит сцепления с дорогой. Пробуксовка колеса возникает, когда крутящий момент, прикладываемый к шине, превышает ее доступное сцепление (часто во время гонок на красный свет).

Противобуксовочная система — это одна из инноваций, которая помогла ограничить проскальзывание шин в современных автомобилях, даже в полноприводных. В этой технологии используются те же датчики, что и антиблокировочные тормозные системы, для измерения скорости вращения колес и определения того, потеряло ли какое-либо колесо тяговое усилие. Помните, что если крутящий момент, передаваемый на колесо, превышает трение, которое оно испытывает с дорогой, оно проскальзывает. Притормаживая выбранные колеса при обнаружении пробуксовки, эти системы могут ограничивать величину крутящего момента, передаваемого на колесо, и уменьшать пробуксовку колеса в процессе.В некоторых случаях необходимо также снизить мощность двигателя до проскальзывания колес, чтобы все было под контролем. Системы контроля тяги, несомненно, полезны, но важно помнить, что они работают только для предотвращения пробуксовки колес и фактически не могут увеличить тягу. Вот где на помощь приходят 4WD и AWD.

Открытые дифференциалы

Прежде чем погрузиться в преимущества передачи мощности на все четыре колеса транспортного средства, важно сначала понять, как работают системы полного привода, используемые в большинстве автомобилей. и где они терпят неудачу.Когда автомобиль находится в движении, его колеса при поворотах вращаются с разной скоростью. Это связано с тем, что внутренние колеса во время поворота проходят меньшее расстояние, чем внешние колеса. Передние и задние колеса также перемещаются на разных расстояниях и скоростях в поворотах. Этот простой физический факт создает проблему для колес, находящихся под воздействием двигателя, поскольку левое и правое колеса связаны между собой осью, так что двигатель автомобиля и трансмиссия могут вращаться вместе. Дифференциал — это тип коробки передач, установленной на передней и задней осях, которая решает эту проблему, подавая мощность на набор колес, при этом позволяя им вращаться с разной скоростью.

Дифференциал, используемый в базовых полноприводных автомобилях, известен как «открытый дифференциал», и он распределяет мощность между обоими колесами по «пути наименьшего сопротивления». Эта конструкция очень эффективна на типичных поверхностях, например, на сухом асфальте, но может привести к реальным проблемам на плохих дорожных условиях. Например, если одно колесо на оси ударяется о кусок льда, а другое остается на сухом асфальте, открытый дифференциал направит всю доступную мощность по пути наименьшего сопротивления, которым в этом сценарии является колесо с наименьшим тяговым усилием. .Дополнительный крутящий момент, приложенный к этому колесу, приводит к пробуксовке колеса. В таких случаях движение сопровождается болями в спине, пока оба колеса на оси снова не получат сцепление с дорогой.

Неполный рабочий день 4WD

Хотя название может показаться нелогичным, неполный полный привод — это функция, которая встречается в основном на внедорожниках и грузовиках, предназначенных для работы в сложных условиях бездорожья. В отличие от Full-Time 4WD или некоторых полноприводных решений, эти системы позволяют водителям нормально управлять транспортным средством на 2WD во время повседневных сценариев вождения (что является более экономичным и снижает износ транспортного средства) или переключаться на любой из них. 4WD высокая или 4WD низкая передача для особо плохих сценариев тяги с помощью переключателя.Наличие пониженной передачи 4WD в сочетании с более простой конструкцией и реализацией, как правило, делает частичный 4WD превосходным вариантом по сравнению с альтернативами AWD, когда действительно отклоняется от проторенной дороги — при условии, что водитель знает, что делает.

Режим 4WD работает проще всего благодаря специальной раздаточной коробке, которая распределяет мощность между передней и задней осями. В частности, он блокирует передний карданный вал с задним карданным валом, передавая равное количество крутящего момента от двигателя на обе оси, заставляя переднюю и заднюю оси автомобиля вращаться с одинаковой скоростью.Это обеспечивает большее тяговое усилие для водителей, поскольку гарантирует, что мощность будет продолжать поступать на колеса одной оси с тягой, если колеса другой оси проскальзывают. К тому же, переключение обратно на 2WD в нормальных дорожных условиях имеет решающее значение для предотвращения потенциальных повреждений из-за состояния, известного как «привязка трансмиссии» — когда оси транспортного средства не могут вращаться с разной скоростью, чтобы соответствовать разным расстояниям, на которые колеса проходят во время таких событий, как превращение.

Помимо простой передачи мощности на все четыре колеса, есть несколько других инноваций, которые улучшают тяговые способности многих автомобилей с неполным приводом, решая проблемы открытых дифференциалов.Дифференциал повышенного трения или LSD (не такой, ты, Мертвец) — одно из таких решений, которое автоматически направляет некоторую доступную мощность на путь больше сопротивления (то есть колесо, которое не проскальзывает), чтобы обеспечить сцепление на плохих дорогах, и это работает в фоновом режиме без участия драйвера. Но полностью это не предотвращает пробуксовку колес.

Так называемые автоматические дифференциалы повышенного трения (A-LSD), также известные как электронные дифференциалы повышенного трения (e-LSD), активируются водителями с помощью кнопки или переключателя и обеспечивают те же преимущества тяги, что и типичные LSD, использующие другая методология с некоторыми заметными улучшениями.Вместо того, чтобы полагаться на сцепления для равномерного распределения мощности на ведущие колеса, эти системы полагаются на автоматическое вмешательство тормозной системы для передачи мощности между колесами. Но в отличие от базового контроля тяги (упомянутого ранее), A-LSD также не требуют снижения мощности двигателя для работы и могут переключать мощность назад и вперед с левого и правого колеса, когда уровень тяги каждого колеса меняется.

Блокировка дифференциалов — еще один шаг вперед, позволяя пользователям вручную активировать механизм блокировки внутри дифференциала.Заблокированный дифференциал вынуждает каждое колесо на оси (а не только ось, как в случае с базовым частичным 4WD) вращаться с одинаковой скоростью, независимо от их тяговых различий, что дает колесу, которое может иметь большее тяговое усилие. больше шансов вывести водителя из скользкой ситуации.

PROS

  • Обеспечивает тягу при необходимости, а переключение на 2WD улучшает экономию топлива и снижает износ трансмиссии в нормальных условиях.
  • Поскольку с инженерной точки зрения эта система, как правило, менее сложна и имеет более старую конструкцию, ее легче построить и, следовательно, дешевле, что снижает начальную стоимость покупки.Его простота также делает его более прочным.
  • На чрезвычайно труднопроходимой местности водители могут включить сверхнизкую передачу полного привода для увеличения крутящего момента.
  • LSD, A-LSD и блокировка дифференциалов выступают в качестве главного козыря в плохих условиях, лучше направляя мощность двигателя от «скользящих колес к колесам, которые цепляются».

    МИНУСЫ

    • Не обеспечивает дополнительных улучшений тяги и управляемости в повседневных дорожных ситуациях.
    • Водитель должен активно включать 4WD, чтобы воспользоваться им, и не забывать выключать его после.
    • Создает возможность неравномерного износа шин.

      Полный рабочий день 4WD

      «Постоянная работа» означает, что некоторая часть мощности двигателя постоянно распределяется на каждое из колес. Эти системы становятся все более популярными во внедорожниках и, в отличие от упомянутых выше систем с неполным приводом на полный рабочий день, они устраняют риск заклинивания трансмиссии благодаря центральному дифференциалу, который позволяет каждой оси транспортного средства постоянно получать хоть какое-то количество мощности. и по-прежнему вращаются с разной скоростью во время поворота.Хотя системы Full-Time 4WD удобны (поскольку все колеса всегда находятся под определенной мощностью без каких-либо действий со стороны водителя), они все же имеют неисправности. Естественно, сказывается экономия топлива, и трансмиссии подвержены износу. Точно так же, как буйный хайроллер в Вегасе, покупающий напитки для любой женщины в радиусе 30 ярдов, Full-Time AWD продолжает забрасывать каждое из колес некоторой долей мощности, даже те, у которых нет шансов набрать тягу.

      Некоторые центральные дифференциалы могут похвастаться функцией блокировки для частичного решения этой проблемы, которая распределяет мощность двигателя поровну между передней и задней осями (не колесами, как в случае блокировки дифференциала на автомобилях с неполным приводом, упомянутых выше).Таким образом, автомобиль с постоянным полным приводом и заблокированным межосевым дифференциалом ведет себя во многих отношениях как автомобиль с полным приводом в режиме полного привода.

      Межосевой дифференциал повышенного трения Torsen еще лучше передает мощность туда, где она больше всего необходима в автомобилях с постоянным полным приводом. Он оснащен уникальной коробкой передач, которая блокируется, если обнаруживает дисбаланс крутящего момента между двумя осями автомобиля, а затем передает мощность на ось с тягой. Конкретное соотношение мощности, которое Torsen может передавать между передней и задней осями, варьируется.В случае автомобилей Toyota он может направлять до 53 процентов доступной мощности двигателя на переднюю ось, если задняя начинает вращаться. С другой стороны, если крутятся передние колеса, до 71 процента всей мощности двигателя может переключиться на заднюю ось, чтобы вытащить вас и заднее сиденье с засахаренными детьми из пробки.

      PROS

      • Обеспечивает водителю дополнительную тягу и улучшенную управляемость во всех дорожных ситуациях без риска заклинивания трансмиссии.
      • Он всегда включен и не требует никаких действий со стороны водителя.
      • Системы, оснащенные центральными дифференциалами Torsen, являются идеальным решением для передачи мощности двигателя туда, где она больше всего необходима, что еще больше снижает риск застревания.

        МИНУСЫ

        • Он менее расходует топливо и увеличивает износ трансмиссии автомобиля.
        • Часто требуется продвинутое оборудование трансмиссии, которое может увеличить начальную стоимость автомобиля по сравнению с более простыми системами полного привода.
        • Они, как правило, более подвержены повреждениям по сравнению с более простыми и прочными системами неполного привода с полным приводом.

          Постоянный 4WD, многорежимный

          Постоянный 4WD Многорежимные системы могут работать в постоянном 4WD режиме, как и другие постоянные 4WD системы. Тем не менее, у водителей есть дополнительный бонус — переключение на 2WD, когда дополнительное тяговое усилие не требуется. Эту систему, как правило, труднее найти, и она обычно используется только на внедорожниках более высокого класса.

          PROS

          • При желании дает водителю дополнительную тягу и улучшенную управляемость во всех дорожных ситуациях, но его можно отключить, если возникнет проблема с экономией топлива и износом трансмиссии.

            МИНУСЫ

            • Часто требуется передовое оборудование трансмиссии, которое может увеличить стоимость по сравнению с более простыми системами полного привода.
            • Они, как правило, более подвержены повреждениям по сравнению с более простыми системами неполного полного привода и более дорогими по сравнению с обычными системами полного привода.
            • Доступно только на ограниченном количестве обычно маломощных автомобилей.

              AWD

              Самое основное определение полноприводного транспортного средства — это транспортное средство, которое может при необходимости передавать некоторый процент мощности двигателя на колеса, не имеющие основного привода.(Сегодня это чрезмерное упрощение для большинства новых автомобилей, выезжающих с парковки, но мы остановимся на этом для ясности.) Системы полного привода были изначально популярны на европейских спортивных автомобилях в 80-х годах после того, как водители обнаружили дополнительное сцепление с дорогой. повышенная управляемость. Самые простые реализации обычно встречаются на переднеприводных автомобилях, хотя это далеко не всегда так.

              Сегодня система полного привода доступна на всех типах автомобилей и предлагает многие из преимуществ, предоставляемых более традиционными системами полного привода.Но это не «картофельная» ситуация «по-тах-то», и это не одно и то же. Механически системы AWD объединяют передний дифференциал, межосевой дифференциал и раздаточную коробку в один компактный компонент, что делает его более подходящим для небольших и легких автомобилей с меньшим дорожным просветом. Несмотря на слово «все», автомобили с базовым полным приводом по-прежнему обычно передают большую часть мощности только на одну ось. Например, в случае Porsche 911 обычно только 5 процентов приходится на переднюю ось, а 95 процентов — на заднюю.В этих случаях ряд датчиков отслеживает проскальзывание колес и автоматически переключает мощность на колеса, на которых нет проскальзывания, без каких-либо действий со стороны невежественного водителя, кричащего T-Swift во весь рост.

              Лучшие системы полного привода используют программное обеспечение и датчики колес для максимально быстрого обнаружения пробуксовки колес. Затем они реагируют, активируя контроль тяги, чтобы уменьшить или устранить пробуксовку колес, перенаправляя крутящий момент двигателя на колесо с наилучшим сцеплением с дорогой. Полный привод с динамическим управлением крутящим моментом, используемый в таких автомобилях, как Toyota RAV4, является риффом на эту тему и использует электромагнитную муфту или (ECU).Во время нормального вождения RAV4 по умолчанию использует передний привод для улучшения экономии топлива, но при этом передает мощность на задние колеса во время поворотов для улучшения прохождения поворотов и ходовых качеств (распределение крутящего момента до 45 процентов сзади и 55 процентов спереди).

              С другой стороны, режим блокировки

              , по сути, действует как постоянный передний привод на RAV4 на скоростях ниже 25 миль в час, направляя 50 процентов мощности двигателя на задние колеса. Спортивный режим обеспечивает более плавную передачу крутящего момента между передними и задними колесами для улучшения рулевого управления за счет увеличения тяги каждого колеса.В этом режиме также усиливается торможение по прямой за счет прекращения крутящего момента, подаваемого на задние колеса, благодаря чему система ABS и система контроля устойчивости автомобиля работают без помех.

              Хотя это довольно широкое заявление, системы полного привода в целом превосходны при вождении «в любую погоду», а не «по бездорожью».

              ПРОФИ

              • При желании дает водителям дополнительную тягу и улучшенную управляемость во всех дорожных ситуациях.
              • Он всегда включен и не требует никаких действий со стороны водителя.
              • Доступно для широкого спектра транспортных средств, помимо грузовиков и внедорожников.

                МИНУСЫ

                • Отсутствие раздаточной коробки означает, что крутящий момент двигателя не может быть снижен до очень низкого диапазона для жесткого бездорожья.
                • По сравнению с другими системами, она менее приспособлена для определения мощности сцепляющихся колес по сравнению с колесами, которые скользят.

                  Реальная производительность

                  Понимание науки и техники, лежащих в основе каждой из этих систем, является информативным, но никакие книжные умения не могут заменить тест-драйв, чтобы определить, какая система подходит именно вам.Наш недавний опыт работы со всей линейкой кроссоверов и внедорожников Toyota в Брекенридже совершенно ясно показал, что компетентные водители, вооруженные даже базовым полным приводом, могут комфортно перемещаться по неидеальным дорожным условиям — и мы даже не следовали основному правилу использования снега. шины. Полноприводные автомобили могут управлять слякотной местностью до местного Starbucks так же грамотно, как и могучий Canyonero, и при этом экономить топливо. Короче говоря, оправдание расходов на полный или неполный полный рабочий день 4WD по сравнению с более базовыми вариантами AWD просто как необходимость «выжить» в вашем районе имеет гораздо меньше смысла, чем раньше.

                  Очевидно, что существуют смелые образы жизни и более суровые условия, в которых владение более надежной системой, тем не менее, является разумным вложением средств. Все решения 4WD, которые можно найти на настоящих внедорожниках (ваш Aztec не в счет), способны вытолкнуть водителей далеко за пределы мощеной безопасности Мэйн-стрит. Но хотя их продвинутая система трансмиссии и различные усовершенствования, такие как Hill-Start Assist Control (HAC), Downhill Assist Control (DAC) и Crawl Control, позволяют избавиться от лишних хлопот при движении по бездорожью, они никогда не должны отменять здравый смысл вождения.Опыт и компетентность водителя по-прежнему являются важнейшим фактором предотвращения катастрофы. Никакая дополнительная комплектация или наклейка на бампере никогда не изменит этого факта.

                  Некоторые отмечают, что когда дело доходит до покупки автомобиля, трудно оценить тот единственный момент, когда хорошая система тяги может спасти ваш бекон от плохой ситуации — и по большей части мы с этим согласны. Вы не можете назначить цену на безопасность, но и обстрел — это не карта, на которую можно просто спастись. Ваши первые заботы должны быть сосредоточены на способностях вождения, размере, топливной эффективности и комфорте животных.Только когда кругозор сузится, вы должны рассмотреть различные доступные варианты трансмиссии и начать честный разговор «Стоит ли это?» Независимо от того, что вы собираетесь собирать, мы советуем изучить хорошие навыки вождения зимой, сосредоточиться на регулярном техническом обслуживании и в первую очередь работать над улучшением процесса принятия решений за рулем. В конце концов, в конце концов, за машиной стоит человек, а не наоборот.

                  Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

                  Руководство по дифференциалам и интервалам их обслуживания

                  Повороты важны для вождения, а дифференциал важен для поворотов. Вот почему обслуживание этой части вашего автомобиля имеет решающее значение. Но что вообще делает дифференциал? Подумайте об этом так: поскольку колеса автомобиля вращаются с разной скоростью и, поворачивая, преодолевают разные расстояния, вашему автомобилю необходимо компенсировать это, чтобы совершить поворот.(Колеса на внутренней стороне поворота должны вращаться медленнее и двигаться на меньшее расстояние, в то время как колеса на внешней стороне поворота должны вращаться быстрее, чтобы пройти большее расстояние.) Дифференциал вашего автомобиля — это устройство, которое направляет мощность на колеса и контролирует скорость некоторых или всех колес, позволяя автомобилю поворачиваться, не оказывая чрезмерной нагрузки на его оси.

                  Без дифференциала колеса вашего автомобиля, подключенные к его мощности — два передних колеса в автомобиле с передним приводом или все четыре колеса в автомобиле с полным приводом — все получали бы одинаковую мощность.Если бы вы поворачивали машину без дифференциала, эти соединенные колеса продолжали бы вращаться с той же скоростью, делая повороты невероятно сложными и изнашивающими вашу машину.

                  Давайте посмотрим на различные типы дифференциалов и на то, как часто их нужно обслуживать, чтобы ваш автомобиль работал безопасно и плавно.

                  Расположение дифференциала

                  Передний привод: В автомобиле с передним приводом дифференциал, называемый трансмиссией, расположен на передней оси между двумя передними колесами и соединен с двигателем и трансмиссией.

                  Задний привод: В автомобиле с задним приводом дифференциал расположен на оси заднего колеса и соединен с трансмиссией и двигателем с помощью ведущего вала, который проходит по днищу автомобиля между передний и задний мосты.

                  Полный привод: На автомобиле с полным приводом (AWD) имеется три дифференциала: центральный дифференциал, расположенный на ведущем валу в центре днища автомобиля, задний дифференциал на задней оси и передний дифференциал на передней оси рядом с двигателем.Автомобиль с полным приводом может подавать больше мощности на любое колесо, обычно с наименьшим сопротивлением.

                  Полный привод: В полноприводном автомобиле используются различные настройки дифференциала, чем в полноприводном автомобиле, и он блокирует переднюю и колесную оси вместе, передавая мощность одинаково как на переднюю, так и на заднюю оси. Хотя это хорошо для условий с низким сцеплением, но не для движения по сухому покрытию, а сухие условия могут вызвать ненужную нагрузку на автомобиль.

                  Типы дифференциалов

                  Открытый дифференциал: Открытый дифференциал — это простейший тип дифференциала. Он передает одинаковый крутящий момент на каждое из четырех колес. В хороших условиях двигатель и передача определяют, какой крутящий момент прилагается.

                  Для любого автомобиля при плохих грунтовых условиях ваш крутящий момент будет ограничиваться скоростью вращения шин без проскальзывания. Если вы продолжите нажимать на педаль акселератора после того, как колеса начнут буксовать, ваши колеса будут вращаться быстрее, но вы потеряете сцепление с землей.

                  Открытый дифференциал менее эффективен при обледенении. Допустим, одно из ваших колес врезается в кусок льда, а остальные находятся на хорошей земле. Слишком большой крутящий момент заставит вашу шину скользить по льду, что снизит крутящий момент, который будет передаваться на все четыре колеса, замедляя весь ваш автомобиль. Он может даже остановить любое движение вперед, в результате чего вы застрянете.

                  В условиях бездорожья, даже на полноприводном автомобиле, вы можете легко застрять, если у вашего автомобиля есть открытый дифференциал на передней и задней осях, особенно если одна из четырех шин отрывается от земли.

                  Дифференциал повышенного трения: Решая некоторые проблемы открытого дифференциала, дифференциал повышенного трения (LSD) обеспечивает нормальное действие дифференциала при повороте автомобиля. Таким образом, когда колесо проскальзывает, LSD позволяет передавать крутящий момент на нескользящее колесо.

                  Существует несколько типов дифференциалов повышенного трения:

                  • LSD сцепления: Этот наиболее распространенный тип LSD содержит многие из тех же элементов, что и открытый дифференциал, но добавляет набор сцеплений и пакет пружин.Этот тип хорошо подходит для ситуации, описанной выше (одна шина на льду, а другие на хорошей земле), потому что он позволяет вашей машине двигаться вперед, только с меньшей мощностью, чем обычно.
                  • Вискомуфта: Полноприводные автомобили часто имеют этот тип LSD. Он может связывать задние колеса вашего автомобиля с передними, что передает крутящий момент от набора колес, которые скользят, к колесу, которое может не скользить.
                  • Блокировка дифференциала: Многие внедорожники имеют этот тип LSD.Блокирующий дифференциал содержит те же элементы, что и открытый дифференциал, но также включает механизм для блокировки двух ведомых шестерен вместе. Вы активируете механизм с помощью переключателя, который заставит оба колеса вращаться с одинаковой скоростью независимо от тяги.
                  • Дифференциал Torsen: Высокопроизводительные полноприводные автомобили обычно имеют такой LSD. Torsen расшифровывается как Torque Sensing, и, в отличие от других типов дифференциалов, Torsen не содержит сцеплений, вязкой жидкости или электроники.Когда он обнаруживает потерю крутящего момента на одном колесе из-за потери тяги, он позволяет передавать больше мощности на нескользящее колесо. Однако, если один комплект колес полностью теряет сцепление с дорогой, этот тип дифференциала не сможет передавать мощность на другой комплект колес.

                  Уход за дифференциалом вашего автомобиля

                  Ваш автомобиль не может работать без работающего дифференциала, поэтому очень важно, чтобы эта деталь была проверена во время встречи с сертифицированными специалистами Rainbow Muffler, чтобы понять, нужно ли выполнять обслуживание заднего дифференциала, переднего дифференциала или и то, и другое.

                  Правильная смазка крайне важна для поддержания работы дифференциалов вашего автомобиля в отличном состоянии. Многие детали, шестерни и подшипники в дифференциале транспортного средства требуют, чтобы дифференциальная жидкость работала плавно, а для некоторых дифференциалов требуется масло geal для охлаждения деталей привода. Специалисты, сертифицированные Rainbow Muffler, сливают использованную жидкость дифференциала и заменяют ее чистой. Они также установят любые добавки, рекомендованные производителем вашего автомобиля.

                  Если ваше рулевое колесо тянет или у вас возникли проблемы с контролем скорости или направления вашего автомобиля, вам следует проверить систему рулевого управления и подвески.Если у вас возникнут какие-либо из перечисленных ниже проблем, вам следует запланировать дифференциальный сервисный осмотр с помощью Rainbow Muffler:

                  .
                  • Грохот
                  • Воющий шум при разгоне
                  • Жужжащий шум при скорости выше 15 миль в час или при замедлении
                  • Урчание на скорости выше 15 миль в час
                  • Ощущение стука или прыжка при повороте

                  Дифференциалы переднего привода требуют более частого обслуживания, чем дифференциалы заднего привода.А водители, которые регулярно ездят по грунтовым дорогам или пересекают водные пути, могут нуждаться в более частом обслуживании дифференциала по сравнению с водителями, которые в основном едут по шоссе с твердым покрытием.

                  У каждого производителя автомобилей есть свои правила по частоте обслуживания, поэтому проверьте руководство по эксплуатации своего автомобиля и поговорите с сертифицированным техником Rainbow Muffler. Хотя средняя стоимость обслуживания заднего дифференциала варьируется, вы можете связаться с Rainbow Muffler для получения дополнительной информации до вашего визита.

                  Испытательный стенд полного привода — MATLAB и Simulink

                  Этот пример показывает полноприводное транспортное средство с открытыми дифференциалами и дифференциалами повышенного трения.Передний и задний дифференциалы могут быть стандартными или Torsen типа I. Межосевой дифференциал может быть сплошным валом, вискомуфтой, вискомуфтой с блокирующей муфтой или открытым без передачи крутящего момента. Дифференциальные варианты есть в различных подсистемах. Варианты можно выбрать с помощью гиперссылок, встроенных в модель.

                  Чтобы проверить влияние дифференциалов повышенного трения, поверхность дороги в модели может быть сконфигурирована таким образом, чтобы шины находились на поверхностях с различными коэффициентами трения.Это настраивается в диалоговом окне для подсистемы Дорога.

                  Модель

                  Подсистема муфты блокировки для центрального дифференциала

                  Подсистема открытого дифференциала для переднего и заднего

                  Подсистема дифференциала Torsen

                  для передней и задней части

                  Результаты моделирования из Simscape Logging

                  На графике ниже показан график результаты полноприводного автомобиля, ускоряющегося из состояния покоя, когда все четыре колеса движутся по поверхности с низким коэффициентом трения, например по льду.В двух метрах от места старта транспортного средства находится поверхность с высоким коэффициентом трения, например, сухой гудрон. Открытые дифференциалы используются спереди и сзади, а вискомуфта используется на межосевом дифференциале. В результате все четыре колеса проскальзывают, пока все не достигают поверхности с высоким коэффициентом трения.

                  На приведенном ниже графике показаны результаты разгона полноприводного автомобиля из состояния покоя с передними колесами на поверхности с низким коэффициентом трения, такой как лед, и передними колесами на поверхности с высоким коэффициентом трения, например на сухом асфальте.Тест проводится четыре раза с различными конфигурациями межосевого дифференциала. Соединение вала и муфта блокировки обеспечивают самое быстрое ускорение.

                  На приведенном ниже графике показаны результаты разгона полноприводного автомобиля из состояния покоя с левыми колесами на поверхности с низким коэффициентом трения, такой как лед, и правыми колесами на поверхности с высоким коэффициентом трения, например на сухом асфальте. Тест проводится дважды с разными конфигурациями переднего и заднего дифференциала.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
