Модуль подушки безопасности пассажира Патриот

Подушки безопасности пассажира в УАЗ Патриот 3163-00-8233010-00
Производитель: ОАО УАЗ
Подушки безопасности автомобиля (общепринятое международное название — airbag) предназначены для смягчения удара водителя и пассажиров о рулевое колесо, элементы кузова и окна при автомобильной аварии.
Фронтальная подушка безопасности водителя располагается в рулевом колесе, переднего пассажира — в верхней правой части передней панели.
Модуль подушки безопасности 3163-00-8233010-00 — модуль переднего пассажира. Является частью «торпедо» автомобиля.
Подушка безопасности представляет собой эластичную оболочку, наполняемую газом, газогенератор и систему управления. Газогенератор служит для наполнения оболочки подушки газом. В совокупности оболочка и газогенератор образуют модуль подушки безопасности.
Активация подушек безопасности происходит при ударе. В зависимости от направления удара активируются только определённые подушки безопасности.

Если сила удара превышает заданный уровень, датчики удара передают сигнал в блок управления. После обработки данных всех датчиков блок управления определяет необходимость и время срабатывания подушек безопасности.

Общие
Производитель Россия
Артикул производителя 3163-00-8233010-00
Страна производства Россия
Гарантия производителя 6 месяцев
Тип Комплектующие
Модель Патриот

Магазин «Внедорожник 73» предлагает для своих покупателей удобные формы оплаты.


Банковская карта

Для выбора оплаты товара с помощью банковской карты на соответствующей странице сайта необходимо нажать кнопку «Оплата банковской картой». Оплата происходит через авторизационный сервер процессингового центра Банка с использованием Банковских кредитных карт разрешенных на территории РФ.


Банковский счет

Оплата заказа производится на основании выставленного банковского счета. Счет может быть оплачен в любом банке.


Перевод с карты на карту

Оплате производится переводом денежных средств с карты покупателя на карту продавца.

Магазин «Внедорожник 73» предлагает для своих покупателей быструю доставку по регионам России и странам СНГ.

Курьерская служба «СДЭК»

Получение заказа в пунктах выдачи заказов курьерской службы «СДЭК» доступно более чем в 270 городах.
Время и дни работы пунктов выдачи указаны на сайте СДЭК: http://cdek.ru/contacts.html.
При получении заказа необходимо предъявить документ, удостоверяющий личность получателя.
Плата за доставку взимается ТК «СДЭК» дополнительно при получении заказа в пункте выдачи или курьером.

Транспортные компании «ПЭК», «Байкал Сервис», «КИТ» и др.

При доставке в регионы, мы активно сотрудничаем с ведущими российскими перевозчиками и поэтому имеем возможность отправлять грузы в любую точку России и страны СНГ.
Мы бесплатно доставляем заказ до терминала транспортной компании.
Оплата доставки транспортной компании производиться в офисе транспортной компании при получении заказа.

«Почта России»

Стоимость доставки рассчитывается по тарифам компании «Почта России» и доступна на сайте http://pochta.ru.
Оплата услуг доставки «Почтой России» происходит в момент получения заказа в почтовом отделении.

Существуют ограничения по товарам отправляемым «Почтой России», ознакомиться с ними вы сможете сайте Почты.

Самовывоз

Забрать заказ самостоятельно из пунктов выдачи компании транспортом покупателя возможно в рабочие дни — с понедельника по пятницу.
При себе необходимо иметь документ, удостоверяющий личность получателя.
Пункт самовывоза: г. УЛЬЯНОВСК, МОСКОВСКОЕ ШОССЕ, Д .28 А

  Написать отзыв

Подушки безопасности (SIR) — описание и принцип работы

Расположение компонентов системы надувных подушек безопасности

увеличить         обозначения


  1. Модуль подушки безопасности водителя
  2. Часовая пружина
  3. Модуль датчиков и диагностики (SDM)
  4. Модуль подушки безопасности пассажира
  5. Модуль боковой подушки безопасности
  6. Датчик боковой подушки безопасности

Общие технические характеристики

ПРОГРАММА

Описание

Время срабатывания системы подушек безопасности

<20 мс

Время срабатывания датчиков

<5 мс

Рабочая температура

От -40°c до +85°c

Температура хранения

От -40°c до +90°c

Диапазон напряжений

9~16 В

Потребляемый ток

5 мс после установки ключа зажигания в положение on <1 А

5 мс — 5 с <300 мА, после 5 с <100 мА

Диапазон ускорений

+/- 50g

Максимальное ускорение

+/- 600 g импульсное

Скорость нарастания напряжения

0,2~2,0 В/с

Время сохранения энергии

150 мс после отсоединения аккумуляторной батареи

Энергия воспламенения устройства надувания системы безопасности

4,3 мДж

Сопротивление воспламенителя

2. 15 +/- 0.35Ом

Время горения контрольной лампы подушки безопасности (при зажигании в положении on)

6 с

Описание и работа подушек безопасности

Система надувных подушек безопасности (SIR) — это средство безопасности, используемое в сочетании с ремнями безопасности. Подушка безопасности не заменяет собой ремня безопасности. Водителю и пассажирам необходимо всегда пристегиваться правильно отрегулированными ремнями безопасности.

Система надувных подушек безопасности предназначена для защиты водителя и пассажира переднего сиденья в случае серьезного лобового столкновения автомобиля. Подушки безопасности срабатывают, когда приложенная сила находится в пределах 30 градусов от центральной оси автомобиля.

Система надувных подушек безопасности состоит из следующих компонентов:

  • Модуль подушки безопасности водителя
  • Модуль боковой подушки безопасности водителя
  • Модуль подушки безопасности пассажира
  • Модуль боковой подушки безопасности пассажира
  • Натяжители ремней безопасности водителя и пассажира переднего сиденья (в некоторых моделях также ограничитель нагрузки).
  • Модуль датчиков и диагностики (SDM)
  • Часовая пружина.
  • Жгут проводов и разъемы.
  • Индикатор aIrbag на приборной панели.
  • Датчик боковой подушки безопасности

увеличить         обозначения

Модули подушек безопасности

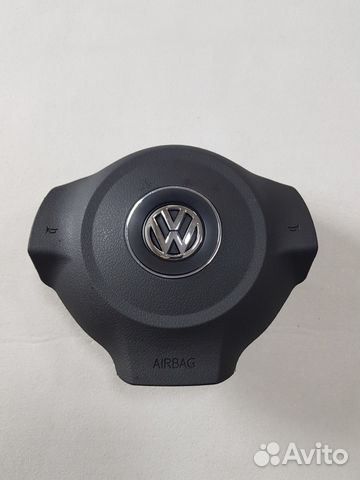

Модуль подушки безопасности водителя


Подушка безопасности водителя

Внимание! Вскрытие модуля подушки безопасности водителя грозит травмой в результате неожиданного срабатывания. В связи с этим разбирать модуль подушки безопасности водителя запрещается.

Модуль подушки безопасности водителя находится под центральной накладкой рулевого колеса. Модуль подушки безопасности водителя содержит инициирующий заряд и газогенератор для надувания сложенной подушки безопасности.

Разъем подушки безопасности имеет закорачивающую перемычку, которая замыкает цепь накоротко при отсоединении разъема. Закорачивающая перемычка предотвращает прохождение электрического тока через подушку безопасности водителя во время обслуживания.

При подключении разъема перемычка размыкается.

Модуль подушки безопасности пассажира

Внимание! Вскрытие модуля подушки безопасности пассажира грозит травмой в результате неожиданного срабатывания. В связи с этим разбирать модуль подушки безопасности пассажира запрещается. Модуль подушки безопасности пассажира находится на приборной панели со стороны пассажира. Модуль подушки безопасности пассажира содержит инициирующий заряд и газогенератор для надувания сложенной подушки безопасности.

Модуль подушки безопасности пассажира находится на приборной панели со стороны пассажира. Модуль подушки безопасности пассажира содержит инициирующий заряд и газогенератор для надувания сложенной подушки безопасности.

Разъем подушки безопасности имеет закорачивающую перемычку, которая замыкает цепь накоротко при отсоединении разъема. Закорачивающая перемычка предотвращает прохождение электрического тока через подушку безопасности пассажира во время обслуживания. При подключении разъема перемычка размыкается.


увеличить         обозначения

Модуль боковой подушки безопасности

Внимание! Вскрытие модуля боковой подушки безопасности грозит травмой в результате неожиданного срабатывания. В связи с этим разбирать модуль подушки безопасности водителя запрещается.

Модули боковых подушек безопасности находятся в сиденьях водителя и пассажира. Модуль боковой подушки безопасности содержит инициирующий заряд и газогенератор для надувания сложенной подушки безопасности.

Разъем подушки безопасности имеет закорачивающую перемычку, которая замыкает цепь накоротко при отсоединении разъема. Закорачивающая перемычка предотвращает прохождение электрического тока через боковую подушку безопасности во время обслуживания. При подключении разъема перемычка размыкается.


увеличить         обозначения

Натяжители передних ремней безопасности

Внимание! Вскрытие натяжителя ремня грозит травмой в результате неожиданного срабатывания. В связи с этим разбирать модуль подушки безопасности водителя запрещается.

Натяжители ремней безопасности (с ограничителем нагрузки в некоторых автомобилях) устанавливаются на все механизмы втягивания передних ремней безопасности и выбирают слабину ленты ремня безопасности, если зарегистрировано лобовое столкновение. Натяжителями ремней безопасности управляет модуль датчиков и диагностики (SDM). В натяжителе ремня безопасности имеется инициирующий заряд и газогенератор для вытягивания слабины ремня. После аварийной ситуации, вызвавшей срабатывание натяжителя ремня безопасности, натяжитель необходимо заменить.

Натяжитель ремня безопасности снабжен закорачивающей перемычкой, которая предотвращает прохождение электрического тока через натяжитель во время обслуживания. При подключении разъема перемычка размыкается.

Модуль датчиков и диагностики (SDM)

Внимание! В процессе обслуживания обращайтесь с модулем датчиков и диагностики (SDM) очень осторожно. Не ударяйте и не встряхивайте sdm. Никогда не подключайте питание к системе надувных подушек безопасности (SIR), если sdm не соединен жестко с автомобилем. Все болты крепления модуля sdm и заземляющие гайки должны быть полностью затянуты. Несоблюдение этих мер предосторожности может привести к срабатыванию и травме.

Модуль датчиков и диагностики (SDM) расположен на полу под узлом напольной консоли. Модуль датчиков и диагностики (SDM) выполняет следующие функции:

  • Контролирует состояние электрических компонентов системы надувных подушек безопасности (SIR) и выдает диагностический код неисправности (DTC) в случае обнаружения неисправности.
  • Записывает данные обо всех обнаруженных неполадках.
  • При подключении диагностического прибора отображает диагностические коды неисправностей системы надувных подушек безопасности (SIR) и информацию о состоянии системы.
  • Включает контрольную лампу подушек безопасности, предупреждая водителя о неполадках.
  • Обеспечивает источник резервного питания для приведения в действие подушек безопасности и натяжителей ремней безопасности, если в результате нормальное электропитание было нарушено.
  • Контролирует скорость автомобиля, регистрируя лобовые столкновения, сила которых требует приведения в действие подушек безопасности.
  • Пропускает электрический ток через модули подушек безопасности и натяжители ремней безопасности, приводя их в действие, если зарегистрировано лобовое столкновение достаточной силы.

Модуль датчиков и диагностики (SDM) не содержит ремонтируемых частей.


увеличить         обозначения

Контрольная лампа подушек безопасности

На приборной панели имеется контрольная лампа подушек безопасности и модуля датчиков и диагностики (SDM). При включении зажигания модуль датчиков и диагностики (SDM) выполняет начальную проверку системы.

Модуль sdm семь раз включает и гасит контрольную лампу подушек безопасности, подключая и отключая массу в цепи контрольной лампы. Если никаких неполадок не обнаружено, после семикратного мигания индикатор подушки безопасности выключается.

Если модуль датчиков и диагностики (SDM) обнаруживает во внутренних или внешних электрических схемах неполадки, которые могут негативно повлиять на работу системы надувных подушек безопасности (SIR), контрольная лампа подушек безопасности остается гореть. Некоторые неполадки могут привести к отсутствию срабатывания в случае необходимости или к их срабатыванию в условиях, когда в норме это не требуется.

Если модуль датчиков и диагностики (SDM) плохо подключен к своему разъему, цепь подушек безопасности закорачивается на землю, поскольку в электрическом разъеме sdm имеется закорачивающая перемычка. Эта перемычка размыкается, когда разъем нормально подключен, однако при плохом присоединении разъем sdm подключает массу к индикатору подушки безопасности в обход модуля sdm, в результате чего контрольная лампа подушек безопасности остается гореть.

Часовая пружина

Барабанное устройство со спиральным кабелем: 1 — корпус барабанного устройства; 2 — поводок барабанного устройства; 3 — колодка проводов подушки безопасности; 4 — колодка проводов блока управления головным устройством системы звуковоспроизведения; 5 — колодка проводов выключателей звукового сигнала.

Внимание! Разборка часовой пружины может привести к травме или порче часовой пружины.

Внимание! Чрезмерное закручивание часовой пружины (более 3 с четвертью оборотов в одном направлении) без установленного рулевого колеса может привести к повреждению часовой пружины и неработоспособности подушки безопасности водителя.

В рулевой колонке имеется спиральный элемент, который называют часовой пружиной за внешнее сходство с пружиной механических часов. Разбирать часовую пружину запрещается; никакого отношения к измерению времени она не имеет. В часовой пружине находятся два или три токопроводящих спиральных элемента. Один из спиральных элементов обеспечивает постоянное соединение с цепью срабатывания подушки безопасности водителя независимо от вращения рулевого колеса. В часовой пружине также имеются спиральные элементы, поддерживающие постоянный контакт с клаксоном и схемой дистанционного управления.

При повороте рулевого колеса в одну сторону спираль закручивается, в другую — ослабляется. Не поворачивайте часовую пружину, когда рулевое колесо не установлено. Информацию о правильной установке часовой пружины см. в главе «Часовая пружина» в этом разделе.

В состав часовой пружины также входят проводка и разъемы цепи клаксона и цепи подушки безопасности водителя. Проводка часовой пружины подключается к желтому двустороннему разъему на нижней части рулевой колонки. Желтый разъем подушки безопасности водителя имеет закорачивающую перемычку, которая при отсоединении разъема замыкает накоротко цепь верхнего уровня подушки безопасности на цепь нижнего уровня.

Закорачивающая перемычка предотвращает прохождение электрического тока через подушку безопасности водителя во время обслуживания. При подключении разъема часовой пружины перемычка размыкается.


увеличить         обозначения

Разъёмы жгутов проводов

Если электрический разъем модуля датчиков и диагностики (SDM) плохо подключен, встроенная закорачивающая перемычка соединяет провод от контрольной лампы подушек безопасности с проводом массы модуля sdm. При этом контрольная лампа подушек безопасности включается. Чтобы предотвратить срабатывание при обслуживании, имеются также дополнительные закорачивающие перемычки в следующих местах:

  • В электрическом разъеме часовой пружины на нижней части рулевой колонки.
  • В модуле подушки безопасности пассажира.
  • В модуле подушки безопасности водителя.
  • В натяжителях ремней безопасности.

Закорачивающая перемычка — это только дополнительное предохранительное приспособление. Прежде чем начинать какие-либо процедуры обслуживания, всегда отключайте систему надувных подушек безопасности (SIR).

Моменты затяжки резьбовых соединений

ПРОГРАММА

Н•m

фунт-фут

фунт-дюйм

Винты крепления часовой пружины

3

27

Болты крепления модуля подушки безопасности водителя

11

97

Болты крепления модуля подушки безопасности пассажира

8

71

Болты крепления модуля датчиков и диагностики (SDM)

10

89

СПЕЦ-ИНСТРУМЕНТ



увеличить         обозначения

Диагностический прибор

Электрическая схема системы надувных подушек безопасности (SIR)
