Подключение светодиодного светильника к сети 220В

Оглавление:

1. Введение
2. Меры предосторожности и инструменты
3. Подключение светодиодного светильника к 220В
4. Подключение светодиодного светильника с тремя контактами
5. Подключение потолочного светодиодного светильника
6. Видео

LED-лампы вошли в нашу жизнь прочно и неотвратимо – в отличие от старых добрых ртутных лампочек они более энегкоемки и работоспособны: потребляют меньше электроэнергии и не выходят из строя на протяжении десятков тысяч часов. Из других плюсов – привлекательный внешний вид и компактность. Они не образуют нагара, просты в установке, экологически безопасны. В этой статье постараемся разобраться, как подключить светодиодный светильник к 220В, и главное – как сделать это правильно и безопасно.

Меры предосторожности и инструменты

Несмотря на то, что с подключением может справиться каждый, необходимо помнить о соблюдении техники личной безопасности, иначе ваши действия могут быть чреваты опасными последствиями. Лучше не рисковать и придерживаться простых правил:

1. Монтаж, обслуживание и демонтаж осветительных приборов производится при выключенной электрической сети, поэтому первым шагом необходимо обесточить помещение, в котором будут происходить работы.
2. Если напряжение LED-светильника меньше 220 вольт, то подключать его к сети можно только через блок питания, который должен идти в комплекте. При этом запрещено использование БП для галогенных и люминесцентных ламп.
3. Установка должна выполняться с учетом суммарного энергопотребления данной осветительной системы, которое указано в выданном Техническом условии. Напряжение тока можно проверить с помощью индикаторной отвертки.
4. Сухие руки при монтаже – обязательное условие несмотря на использование перчаток.
5. Необходимо обеспечить свободное пространство вокруг прибора, чтобы лампы не перегревались – в противном случае они будут быстрее выходить из строя, возможно возгорание.
6. Ознакомьтесь с условиями допустимых температур и влажности перед установкой – особенно это касается монтажа в банях и саунах. Нельзя устанавливать светильники, предназначенные для использования в помещениях, на улице без защиты.
7. Выбирайте место установки таким образом, чтобы светильник и осветительная система не могла быть затоплена или подвержена сильной вибрации.
8. Не рискуйте устанавливать светильники и блоки питания если при осмотре вы заметили внешние признаки неисправностей.
9. При неисправностях не нужно разбирать светильники и блоки питания самостоятельно – неисправимые поломки приведут к отказу от сервисного обслуживания со стороны производителя.

При установке LED-элемента бытового назначения вы можете обойтись минимальным набором инструментов. Вам понадобится набор отверток – плоская и крестообразная, инструмент для удаления изоляционного слоя – стриппер – и плоскогубцы. Для большей безопасности советуем использовать специальные перчатки с диэлектрическим слоем.

Подключение светодиодного светильника к 220В

Способы установки можно условно разделить на три вида. У каждого свои особенности, достоинства и недостатки.

Последовательное

Используется в помещениях, к освещению которых нет высоких требований, чтобы сэкономить длину кабеля. В монтаже используются несколько двойных или тройных проводов. Не следует в одну цепь соединять более шести светодиодных лампочек, в противном случае свет от них будет тусклым. Недостаток способа в том, что при поломке одной лампы, проверять придется каждую – только так можно определить и устранить поломку.

Как осуществить? Обратите внимание на схему подключения. Сложностей такое подключение вызвать не должно. От выключателя к первому светильнику проводится фаза, затем от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику нужно будет проложить ноль, который пущен от распределительной коробки.

Будьте внимательны! Если перепутать питание и ноль местами, светильники будут под постоянным напряжением – это небезопасно.

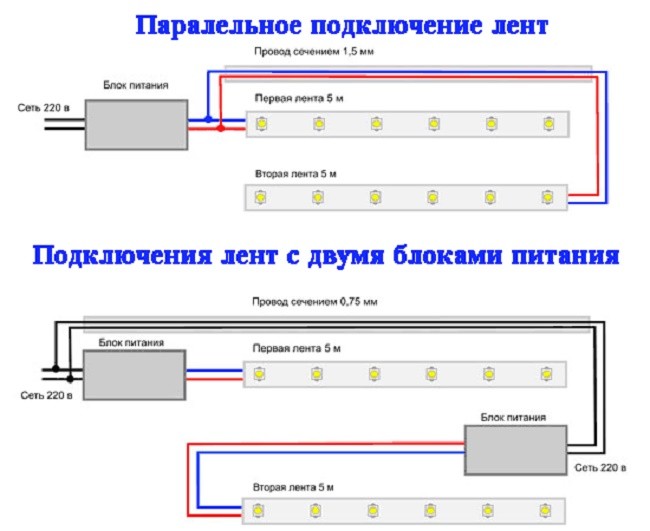

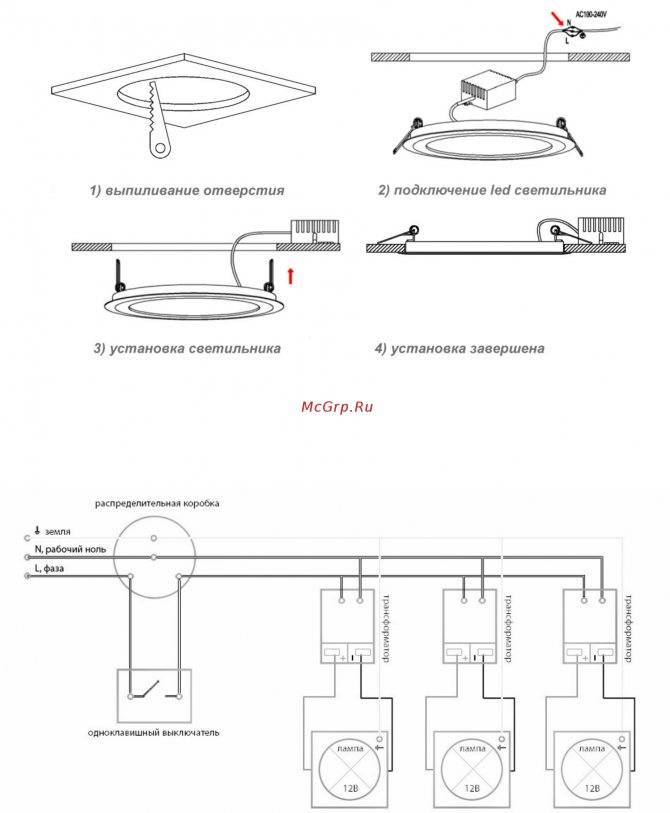

Параллельное

Такое соединение используется чаще – оно практичнее. Каждый светильник будет ярким настолько, насколько это заявил производитель. Минус заключается в том, что проводника потратить придется намного больше.

Обращайте внимание на кабель ВВГ нг 2*1,5 или 3*1,5 – он негорючий, имеет качественный изоляционный ПВХ-слой. В помещениях с повышенным требованиями можно купить кабель с маркировкой ls, которая означает, что при воспламенении кабель не будет выделять много дыма.

Чтобы осуществить такое подключение, протяните кабель от распределительной коробки через выключатель, поочередно соедините с каждым светильником. Обрезайте кабель после первого и передавайте его к следующему до тех пор, пока все лампы не будут соединены в общую сеть. Плюс такого способа в том, что при поломке одной лампы, сеть остается работоспособной.

Лучевое

Наиболее трудоемкий и дорогой способ соединения. К каждому прибору кабель прокладывается индивидуально.

От распределительного щитка проводим проводник в центр комнаты, а оттуда – к каждому отдельному светильнику. Затем к нулю и фазе проведите одножильные провода, их также проводим к каждой лампе отдельно.

Подключение светодиодного светильника с тремя контактами

Постараемся разобраться, как подключить светодиодный светильник, если у него три провода. Перед началом монтажа, советуем прочитать инструкцию, паспорт устройства, в котором помечены значения трех контактов. Для удобства монтажа провода различаются цветами: нулевой обозначается синим, провод заземления — желтым. Фазный обозначается отличным от двух остальных цветов.

1. Соединяем синий нулевой провод лампы с нулевым из распределительной коробки;
2. Фазный провод из распределительной коробки соединяем с выключателем, проводим провод под ним и соединяем с фазным проводом светильника.

Соединять безопаснее при помощи специальных клеммных зажимов.

Будьте осторожны! Не применяйте для изоляции ПВХ-ленты – со временем они усыхают, качество изоляции ухудшается. Это чревато опасным последствиями, в том числе коротким замыканием.

Подключение потолочного светодиодного светильника

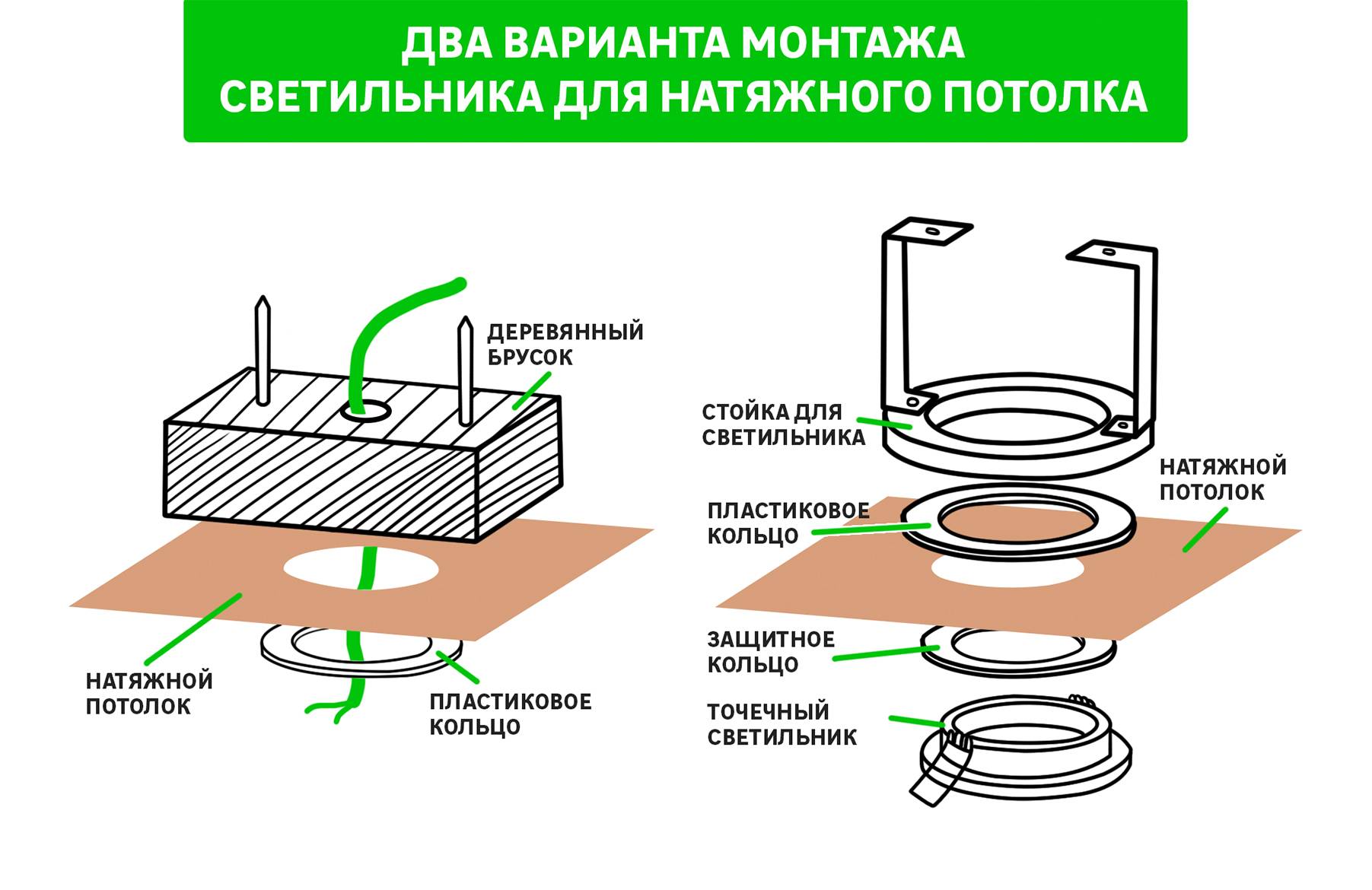

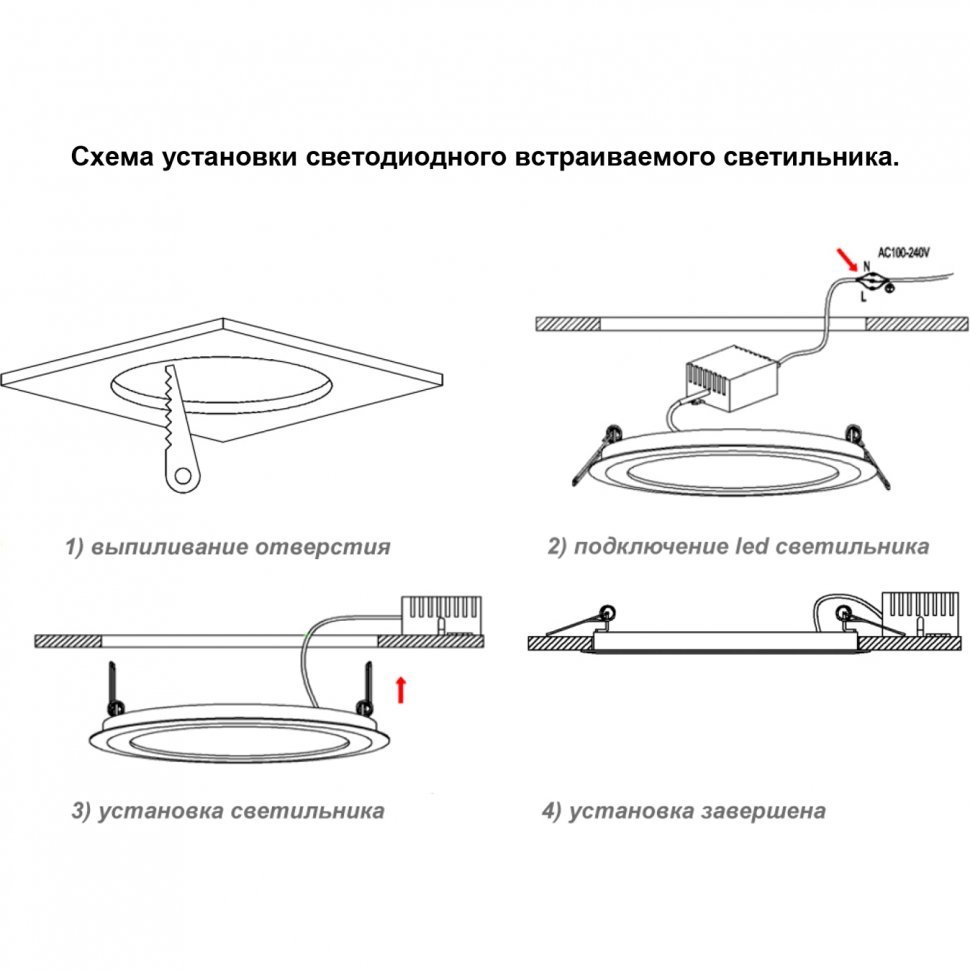

Расскажем, как установить LED-элемент на натяжное потолочное покрытие, выполненное из ПВХ. Так как материал достаточно пластичный, то в процессе необходимо установить дополнительное крепление, чтобы потолок не провисал под тяжестью светильников. Для этого используется специальный пандус из пластика в форме конуса. Чтобы подогнать размер, срежьте ножом или другим подручным инструментом лишние полоски с конуса. Крепится устройство стальной перфорированной лентой — она достаточно гибкая, поэтому проблем возникнуть не должно.

Монтаж ламп производим сразу после установки потолочного покрытия. В месте, которое вы выбрали вырезаем пленку и извлекаем патрон. Устанавливаем потолочный светильник на платформу, что защитит не только от провисания потолка, но и перегрева.

В деталях увидеть, как подключить светодиодный светильник к сети, можно на видео ниже.

Видео

Назад

Профессиональная установка Установка обманок для светодиодных ламп в Азарт Сервис

В большинстве современных автомобилей не всегда есть возможность произвести замену ламп накала светодиодными. Бортовые компьютеры запрограммированы выявлять поломку ламп, а LED-лампы по своим техническим характеристикам отличаются от ламп накала – в результате компьютер может посчитать, что в разъём установлена поломанная лампа накаливания, и не дать ей возможности работать. Выходом из положения станет монтаж обманок. Обманки создают нагрузку, которая превышает нагрузку LED-ламп – в результат имитируется активное электропотребление ровно до того порога, при котором система контроля не сработает.

Порой возникают случаи, когда при монтаже светодиодных ламп в поворотные огни реле поворотов работает чаще – будто лампа перегорела. Это происходит из-за того, что реле рассчитаны на стандартные галогеновые лампы мощностью 1-21 Вт, тогда как мощность светодиодных ламп составляет от 0,1 до 6 Вт. Оптимальным решением в такой ситуации тоже станет монтаж дополнительных резисторов (обманок).

Нагрузочные резисторы (обманки) используются вместе с диодными автомобильными лампами. Такие устройства выделяют довольно много тепла, поэтому лучше всего монтировать их на металлической поверхности – подальше от быстро воспламеняющихся материалов. В набор с обманкой входят необходимые цоколи или коннекторы, которые предназначены для облегчения процесса установки.

Обманка представляет собой электроблок, обеспечивающий совместимость лампы с бортовой электроникой транспортного средства. Помимо светодиодных, обманки используются и с ксеноновыми лампами. Подключение прибора производится параллельно фаре – и в результате затрачиваемая мощность достигает номинального значения.

Обманки бывают двух видов:

1. С цоколем

Нагрузочный резистор таких изделий имеет специальный цоколь для монтажа лампы, поэтому процесс установки довольно прост – следует лишь установить LED-лампу в цоколь, расположенный на обманке, а сам резистор подключить к сети транспортного средства.

2. Универсальные обманки

Подобные модели представляют собой резистор, в комплект поставки которого входит не цоколь, а коннектор, цель которого – упрощение монтажа. При установке вам не нужно будет разрезать либо соединять провода.

Как правильно установить обманку

Установка осуществляется с использованием входящих в комплект коннекторов и производится в несколько этапов.

• Подача напряжения происходит от источника питания, через реле, при помощи плюсового и минусового провода.

• Подключение резистора производится параллельно, два его провода соединяются с минусом и плюсом соответственно.

• Проследите, чтобы пластик автомобиля и обманка не соприкасались – при работе резисторы сильно нагреваются, а элементы, сделанные из пластика, могут расплавиться из-за повышенной температуры.

Помните о том, что термин «мощность» обозначает предельную рассеиваемую мощность.

Правильно установленные обманки дают возможность полностью решить все вопросы, связанные с присоединением светодиодных ламп. LED-лампы порадуют вас ярким светом и великолепными эксплуатационными характеристиками.

Главные особенности светодиодных ламп

Бытует мнение, что в ближайшие годы LED-лампы вытеснят привычные галогенные изделия – за счёт мощности излучаемого потока, которая не менее чем в три раза выше мощности ламп накала. Современные светодиодные лампы равномерно освещают дорожное полотно – световой луч лишён мерцания, поэтому глаза водителя не напрягаются.

LED-лампы максимально быстро включаются, обладают чистым белом светом и не искажают восприятие. Светодиоды могут изменить угол излучения – за счёт оптических элементов. При переработке LED-лампы не наносят вред природе – поскольку в их состав не входит ртуть.

Светодиодные лампы применяются для противотуманных фар, габаритных огней, стоп-сигналов, поворотных огней и для освещения салона. Многие автомобилисты используют светодиоды красного, зелёного, синего и другого цвета в декоративных целях. Для корректного подбора светодиодной лампы необходимо знать тип цоколя автомобиля.

Ключевые преимущества LED-ламп:

• Универсальность использования

LED-ламп отличаются удобством монтажа – компактные габариты позволяют осуществлять установку на любых автомобилях, открывая простор для оригинальных дизайнерских решений.

• Долгий срок службы

Светодиоды очень надёжны – превосходно работают в течение срока от тридцати до пятидесяти тысяч часов. Такие аппараты не нуждаются в частой замене и спецобслуживании.

• Низкое энергопотребление

LED-лампы тратят малое количество энергии, создавая умеренную нагрузку на АКБ транспортного средства.

• Устойчивость к внешним факторам

Светодиодные лампы имеют высочайшую виброустойчивость и прекрасно подойдут для поездок по бездорожью – таким моделям нипочём попадание пыли, дождя и снега.

• Отсутствие нагревания

Корпус LED-ламп изготавливается из прочного металлопластика, который выполняет роль радиатора, целиком поглощая тепло.

Светодиоды широко применяются как для ближнего, так и для дальнего света. При выборе изделий для дальнего света рекомендуем помнить, что их мощность должна быть не ниже семнадцати ватт, а световой поток – не меньше 1500 люмен. Наиболее близкой к дневному свету считается цветовая температура с примерным значением 4000К.

Чересчур большие LED-лампы ближнего света могут привести к тому, что фара закроется, и излучаемый свет будет неверно рассеиваться. Приборы для ближнего света, как правило, обладают размерами H7 и h21, мощностью от 12 Вт и световым потоком от 1000 люмен.

Наши мастера специализируются на установке обманок для светодиодных ламп любых автомобилей, а также на других работах, связанных с заменой и установкой ламп.

Как установить низкопрофильные светодиодные светильники на кухне (сделай сам)

Превратите свою кухню в место, где вам понравится, с помощью этого инновационного проекта освещения.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Время

Полдня

Сложность

Промежуточный уровень

Стоимость

$150 — $400

Введение

Превратите свою кухню в место, где вам понравится, с помощью этого инновационного проекта освещения.

Необходимые инструменты

• Дрель
• Круговой нож для гипсокартона или ручная пила для гипсокартона
• Гибкое сверло
• Кусачки для проволоки
• Инструмент для зачистки проводов

У меня есть за годы работы над несколькими кухонными проектами, но я никогда не делал такое серьезное улучшение с таким небольшим количеством времени и денег. Я потратил менее 350 долларов и всего четыре часа, чтобы украсить нашу кухню. Мои первоначальные намерения были строго практичными: я просто хотел получить лучшее освещение, чтобы облегчить приготовление пищи и уборку. Но замена единственного светильника яркими светодиодами преобразила комнату, удивив меня и поразив наших гостей.

НИЗКОПРОФИЛЬНЫЕ СВЕТОДИОДЫ ОБЛЕГЧАЮТ

Изначально я думал, что буду устанавливать встраиваемые светильники в виде банок, чтобы они выглядели стильно и давали много света. Затем я наткнулся на эти ультратонкие светодиоды Halo от Eaton. Эти светодиодные фонари очень яркие (900 люмен) и имеют такой низкий профиль (менее 1/2 дюйма), что при необходимости их можно даже разместить прямо под балкой. Они предназначены для контакта с изоляцией и влажных помещений, поэтому их можно использовать в душе или даже на улице. Переключатель сбоку коробки позволяет регулировать цветовую температуру. Они также диммируются.

Все, что вам нужно, это источник питания, инструмент для вырезания круглых отверстий, кабель 14-2 NM-B, основные электрические инструменты и дрель. Коробка трансформатора преобразует 120 В в низкое напряжение и внесена в список UL как распределительная коробка с местом для ввода и вывода питания. Это позволяет вам получать питание от первого блока и соединять вместе столько источников света, сколько вы хотите. Возможно, вам придется ловить проволоку, но, кроме того, установка проста. Несколько компаний производят похожий продукт, но он был в наличии в местном домашнем магазине.

ПЛАНИРОВАНИЕ РАБОТЫ

Если у вас есть чердак наверху, вы можете получить доступ к балкам оттуда, а не снизу, как я. Это упрощает ловлю проводов, но вам все равно придется копаться в изоляции. Перед началом работы снимите потолочное крепление и загляните внутрь распределительной коробки. В моей коробке был только один входящий кабель. Если в вашей коробке больше кабелей, проводка будет немного сложнее. Возможно, вам потребуется установить вторую распределительную коробку, потому что в коробке для этих светодиодных светильников можно разместить только два кабеля 14-2. Я заменил существующий светильник на светодиод, как и все остальные.

Если вы хотите установить стандартный светильник в центре потолка, вам все равно придется снять существующую распределительную коробку (фото 2), чтобы получить доступ к балкам. Затем, после установки новых фонарей, установите в то же отверстие ремонтную коробку. Все необходимое я нашла в домашнем центре. Два специальных инструмента значительно облегчили проект: регулируемый круговой резак для гипсокартона и 54-дюймовый. гибкое сверло.

Проект шаг за шагом (12)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 22 февраля 2021 г.

Похожие проекты

Установка светодиодных светильников – мы ранжируем уровни сложности

В настоящее время светодиоды являются наиболее быстро развивающейся технологией освещения. Эта тенденция во многом связана с тем, что они являются энергоэффективными. Эти лампы также имеют тенденцию служить дольше, с лучшим качеством света, чем другие типы. Установка светодиодных светильников в вашем помещении сэкономит вам много денег в долгосрочной перспективе.

Что нужно знать об установке светодиодных светильников — Часть 1 — Уровни сложности

Очевидное;

(i) Может быть от очень простого до очень сложного

Процесс установки светодиодных светильников варьируется от простого до очень сложного. Некоторые светодиоды можно легко настроить, как правило, без помощи специалиста. Их довольно много на рынке. И наоборот, установка новых фонарных столбов может быть очень сложной задачей даже для людей с опытом. Тем не менее, важно отметить, что успешная установка требует надлежащего планирования, которое поможет вам приобрести подходящий источник питания, а также светодиоды нужной длины.

(ii) Зависит от фонаря или лампочки

Свет или лампочка определяют, будет ли процесс установки сложным или легким. Большинство комплектов светодиодов поставляются с собственными разъемами и блоком питания для увеличения длины, что упрощает их установку. Однако бывают случаи, когда вам может понадобиться помощь электрика для установки дополнительной розетки. Обратите внимание, что некоторые из этих светодиодных светильников имеют дополнительные функции, которые упрощают процесс установки. Многие люди в настоящее время рассматривают простоту установки перед покупкой любого светодиодного продукта.

Простота установки светодиодных фонарей

Как упоминалось выше, установка некоторых типов светодиодных фонарей может быть очень простой. Один хороший пример;

(i) Вкручиваемые светодиодные лампочки

Светодиодные вкручиваемые и фиксируемые Светодиодные лампочки являются одними из самых простых в установке. Как следует из названия, вам нужно только убедиться, что вкладки находятся на одной линии, вставить, а затем повернуть на место. Убедитесь, что вы проверили цоколь E26 или E39 на лампочках, а также цвет Кельвина. Это то, что может сделать каждый. Демонтировать эти фары так же просто, как и установить их. Вы просто крутите лампочку и, когда она ослаблена, аккуратно вытаскиваете ее. Жизненно важно отметить, что некоторые из этих фонарей поставляются с пластиковым монтажным кольцом. Это означает, что вы должны сначала снять пластиковый воротник перед монтажом, что легко сделать. Не то, что лампочки, где в обход балласта перейти на средний и посмотреть, как не установить эти кукурузные фары.

(ii) добавление элементов управления

Не свет сам по себе, но элементы управления являются важной частью освещения. вкрутить фотоэлементы или 3-проводные фотоэлементы в настенный блок довольно легко. См. Как НЕ устанавливать фотоэлемент. Переключатели включения / выключения перемещаются до средней сложности.

(iii) освещение распределительной коробки

да, вам нужно отключить питание, но любой прожектор безопасности движения или крыльцо легко установить. Внутри 3 провода и пара винтов. Самая сложная часть и время Pro Tip — это удерживать свет, пока вы его подключаете. Посмотрите, сможете ли вы поднять лестницу достаточно высоко, чтобы соорудить полку. У некоторых есть ремни, но у вас редко есть место, чтобы повесить их, и время на настройку не стоит того.

Не слишком сложно

Аналогичным образом, некоторые светодиодные светильники достаточно просты в установке. Например;

(i) Настенные светильники

Светодиоды быстро заменяют традиционные галогенные лампы благодаря их принципу излучения, защите окружающей среды и энергосберегающим свойствам. Вы можете легко и успешно установить настенные светильники, придерживаясь этих простых шагов;

— Снимите крышку лампы. Большинство настенных светодиодных светильников поставляются с крышкой.

— Сделать в стене монтажные отверстия соответствующих размеров. Можно использовать электрическую дрель, если она у вас есть.

— Прикрутите фонари к только что просверленным отверстиям.

— Аккуратно подсоедините провода. Помните, что защита имеет ключевое значение.

— Соберите крышку фонаря.

(ii) Солнечные фонари

Несмотря на то, что монтаж солнечных фонарей относительно прост, настоятельно рекомендуется нанимать профессионалов. В любом случае, к установке солнечных батарей следует подходить с большой осторожностью. Процесс включает в себя установку и правильное закрепление солнечного кронштейна в верхней части столба. Затем солнечная панель крепится к солнечным кронштейнам с помощью болтов. Используйте электрическую схему для подключения солнечных панелей к контроллеру, аккумулятору и лампе. Поскольку установка солнечного света часто происходит в общественных местах, очень важно соблюдать меры предосторожности, включая защитную одежду, такую ​​как перчатки, резиновую обувь и каску.

(iii) Замена освещения на парковке

Использование светодиодов на парковках помогает экономить энергию. Светодиодные лампы потребляют до 75 % меньше энергии, чем стандартные системы освещения. Светодиодные фонари также известны своей безопасностью, меньшими затратами на техническое обслуживание и меньшим количеством светильников. Это объясняет, почему многие люди постоянно заменяют обычные парковочные фонари светодиодными аналогами. Удивительно, но установка светодиодных систем освещения не так уж сложна по нескольким причинам. Например, светодиодные системы освещения имеют меньше светильников. Еще проще при монтаже светодиодных ламп на такие же старые. Установка совершенно новых вариантов крепления будет не только дополнительной задачей, но и дорогостоящей. Необходимость переделки электропроводки может обойтись довольно дорого.

См. наш практический пример установки светодиодных светильников на парковке



Для замены освещения на парковке обычно требуется, чтобы кто-то безопасно добрался до высоких уровней на столбах, чтобы заменить освещение. Изменение включает в себя обеспечение правильного соединения независимо от их размера и веса. Настоящая работа заключается в том, чтобы подняться на шест. Вам понадобится подъемник, чтобы добраться до вершины столба. К счастью, некоторые компании предлагают эти подъемные услуги.

Присутствие второго человека может упростить весь процесс. Вы можете воспользоваться помощью другого человека, чтобы подняться на шест. Кроме того, в режиме ожидания они помогают убедиться, что замены работают должным образом.

Здесь также есть фонари для фонарей, УФ-лампы и ландшафтные фонари, и это лишь некоторые из них.

Средний Сложный

Светодиоды, которые довольно сложно установить, включают в себя;

(i) Светодиодные лампы для кукурузы

Установка светодиодных ламп для кукурузы может быть очень сложной задачей. Процесс включает в себя ряд шагов, которые требуют острого и точного применения. Они включают;

— Перед установкой желательно отключить питание от цепи.

— Снимите существующую лампочку (если есть), отвинтив.

— Если он есть, вам нужно обойти существующий балласт.

— Винт основания должен быть установлен в нейтральное положение.

(ii) Светодиодные светильники для высоких пролетов

Обычно используются два типа методов установки. Это подвесной и скобочный методы. Тем не менее, многие люди знакомы с методом подвешивания. Метод подвешивания влечет за собой;

— Начните с установки крюка, на котором будет подвешен прожектор. Затем прикрутите подвесное кольцо так, чтобы оно крепилось к задней крышке через отверстие.

— Подвесьте лампу через кольцо (это после того, как кольцо на лампе будет закреплено на крюке).

— Убедитесь, что проводка выполнена правильно (при выполнении соединений помните об изоляции и гидроизоляции).

— Включите свет, чтобы убедиться, что они работают должным образом.

— Обратите внимание, что вам нужно будет использовать безопасные способы, чтобы встать для проводки и подвески лампы высокого отсека.

(iii) Освещение стадиона

Установка светодиодного освещения стадиона также требует умеренных усилий. Сложная часть всего процесса связана с высоким характером освещения стадиона. В отличие от освещения парковки, где достаточно даже небольшого подъема, для освещения стадиона требуется большой подъем. К сожалению, такие подъемники найти не так-то просто. Хорошая новость заключается в том, что есть компании, которые предлагают услуги по аренде лифтов. Процесс установки довольно прост, как только вы найдете путь к тому месту, где должны быть лампы.

Сложность установки

До сих пор мы рассматривали различные уровни сложности установки светодиодных светильников. Пришло время взглянуть на то, что может затруднить процесс установки светодиодных светильников. Рассмотрим следующий пример.

(i) Новые фонарные столбы

Установка новых фонарных столбов может быть очень сложной задачей. Это объясняет, почему многие люди часто выбирают замену, а не новую установку. Рекомендации по установке столбов следующие:

— Прикрепите строп к верхней части стойки.

— Подключить светильники и закончить проводку.

— Установите анкерные болты с регулировочными гайками и шайбами.

— Поднять шест.

— Установите на анкерные болты и закрепите регулировочными шайбами.

— Затяните анкерные гайки и шайбы на анкерных болтах после того, как стойка будет стоять вертикально.

Крайне важно следить за тем, чтобы опора не поднималась без прикрепления предполагаемого груза.
