Установка светодиодных светильников на потолках

Содержание:

• Особенности светодиодных источников света
• Формы led-светильников
• Встраиваемые модели светильников
• Технические параметры потолочных светотехнических устройств на led-диодах
• Почему лучше устанавливать светодиодные полочные светильники
• Порядок монтажа светильников на потолке
• Подготовка к установке
• Монтаж на подвесной потолок
• Подключение светильников
• Заключение

Источники света на led-элементах имеют свою специфику. Нужно не только уметь их правильно монтировать, но и иметь представления об особенностях конструкции, уметь читать маркировку, знать правила подключения. Вариантов ламп и светильников множество, стоят они недешево, поэтому устанавливать светотехнические приборы наобум – дело неблагодарное, грозящее выходом дорогостоящей техники.

Рис.1 Простой способ монтажа светодиодной лампы на натяжном потолке

Особенности светодиодных источников света

Светодиоды представляют собой полупроводниковые кристаллы, сделанные по специальной технологии. При пропускании через диод постоянного тока он испускает яркое свечение. Однако использовать напрямую кристаллы сложно, чему мешает ряд факторов:

1. Свет отличается высокой яркостью, узким пучком, холодным светом неприятного для человеческих глаз спектра.
2. Освещение получается неравномерное. Отдельные светодиоды освещают помещение точечно, образуя неравномерные участки из ярко освещенной площади и затененных участков.
3. Светодиоды достаточно чувствительны к перепадам напряжения и колебаниям температуры. Они нуждаются в удержании их в строго определенном коридоре значений.

Современная led-лампа – это небольшая плата или несколько вставок, на которых находятся несколько диодов. Все они объединены в единую цепь и подключены к блоку управления питанием. Этот модуль называется драйвером. Обычно блок спрятан внутри лампы. Для миниатюрных источников света он может быть выполнен в виде отдельной коробочки.

Важно! Светодиодные светотехнические приборы нуждаются в выпрямлении и понижении напряжения, но не только. Величина номинального потребляемого тока устройства не должна быть выше 300–350 мА.

Рис. 2. Типовые схемы установки светодиодных ламп

Необходимость в обязательном наличии драйвера определяет форм-фактор различных ламп. Конфигурация изделия должна способствовать нормальному распределению светового пучка, иметь надежное крепление. Драйвер не должен мешать установке лампочки в гнездо.

Рис. 3. Нахождение платы драйвера внутри лампы

Формы led-светильников

Конструкция светодиодных светильников довольно много, но для освещения дома или квартиры используют сравнительно небольшое количество конструкций:

1. В виде колб, похожих по форме на старые лампы накаливания. Разъем может быть винтовым, обозначаемым как Е или со вставляющимися в гнездо контактами (маркируется как GU).
2. Сделанные в виде трубок или панелей. Для лучшего рассеивания света находятся в корпусе со стеклом молочно-белого цвета.
3. Предназначенные для установки в подвесной потолок конструкции в виде конусного отражателя, в котором находится площадка со светодиодами.

Рис. 4. Наиболее распространенные цоколи ламп

Самыми распространенными стали лампы с винтовым цоколем и светодиодами, расположенными в колбе, сделанной из белого светопропускающего стекла или пластика. Такие устройства удобны тем, что подходят для замены старых ламп накаливания. Наиболее востребован форм-фактор с цоколем Е27. Также популярны лампы с меньшим диаметром цоколя Е14.

В последнее время на первое место по продажам выдвинулись led-лампочки, очень напоминающие лампы накаливания. Колба у них прозрачная, а внутри находятся накаляющиеся при включении нити. В основном они делаются под цоколь Е27. На самом деле нити – это новый тип светодиодов. Называются такие лампочки филаментными.

Рис. 5. Разные типы led-лампочек под винтовой патрон Е27 и Е14

Интересный вид имеет недавно появившаяся модель, имеющая название Crystal Ceramic MCOB. У этого устройства в колбе находится пластина, помещенная перпендикулярно оси изделия. По всей поверхности пластинки имеется слой СОВ-кристаллов, излучающих свет. Рассеивается он равномерно, обеспечивая освещение на 360 градусов вокруг.

Рис. 6. Горящая лампочка Crystal Ceramic MCOB

Встраиваемые модели светильников

Большую популярность получили модели устройств, которые устанавливаются непосредственно в отверстия в подвесном потолке. В качестве одних из самых удобных моделей можно указать и LF401, и LY206.

Рис. 7. Встраиваемый светильник марки LY206

В этих моделях нет лампы как таковой. В корпусе имеется плата круглой формы, на внешней стороне которой смонтированы led-диоды в количестве нескольких десятков единиц.

Рис. 8. Модель LF401

Еще один популярный формат встраиваемых изделий – это фонари. Такие модели представляют собой специальный патрон с драйвером, вставляемым в отверстие, сделанное в подвесном потолке. Лампа монтируется уже в него. Обычно лампочки сделаны под цоколь Е14, но встречаются и другие решения.

Рис. 9. Встраиваемые потолочные фонари

Встраиваемые фонари – один из самых распространенных вариантов организации освещения. Он может быть основным и вспомогательным. Несколько небольших ламп позволяют изменять интенсивность освещения помещения, включая или отключая их различные комбинации. По стоимости система освещения получается недорогой, но эффективной и приятной. В таких изделиях используются led-диоды типа СОВ. Конструктивно элемент представляет собой совокупность кристаллов, расположенную на подложке. Это улучшает равномерность излучения и делает его приятным для глаз.

Рис. 10. Встраиваемые потолочные фонари

Еще один вид потолочных устройств, получивших признание в освещении офисов, – это коробчатые светильники, называемые Армстронг. Они представляют собой тонкий квадратный ящик со сторонами по 60 см. Изделия могут встраиваться в потолок или подвешиваться под ним. В светильник вставляются или ряд панелей с кристаллами, или лампы в виде трубок. Источники света закрываются плоской панелью молочно-белого цвета.

Изделия конструктивно простые, легко устанавливаются, снимаются. Также они обеспечивают легкий доступ внутрь для ремонта или замены лампочек.

Технические параметры потолочных светотехнических устройств на led-диодах

Современные светильники в основном используют 2 вида диодов. Это или вид СОВ, или устаревший к настоящему времени вид кристаллов, основанных на кремнии РН. Главный недостаток последних – излучение холодного бело-голубого света, не слишком приятного для человеческих глаз.

Нужно учитывать, что заявленные характеристики изделий и их реальные параметры могут значительно различаться:

Рис. 11. Технические характеристики встраиваемого светильника модели LY206Рис. 12. Технические характеристики светильника модели Сitilux 7W

Как легко убедиться, у изделия LY206 яркость серьезно ниже, чем это заявляется производителем. А вот с Сitilux 7W все наоборот – она светит лучше, чем обещает. Последний случай – скорее, исключение из правил. Основная часть лампочек ввозится из Китая. Производители этой страны научились делать удобные и долговечные изделия, но все равно обожают экономить и обещать больше, чем могут обеспечить. Как видим, у модели LY-260 фактический световой поток в 2,5 раз ниже, чем обещали китайские производители. Но в целом изделие очень удобное, конструктивно простое. Потолочный светильник LF401 также имеет заниженную яркость (заявлено 960 лм, замер показывает 812 лм). У панелей типа Армстронг ситуация точно такая же. Кстати, Сitilux 7W тоже делают в Китае, но модель радует – ярче в 1,15 раз, чем заявлено.

Параметры у встроенных светильников аналогичны светодиодным лампам. По энергопотреблению оба варианта существенно превосходят лампочки накаливания и люминесцентные модели.

Рис. 13. Сравнение разных типов источников света

Led-технология отличается самой большой экономичностью, потребление электричества по сравнению с аналогичной по светимости лампочкой накаливания снижена примерно в 10 раз.

Важно! Установка диодного освещения полезна в квартирах со старой проводкой, так как существенно снижает нагрузку на нее. Рассчитан провод на нагрузку в 1,5–2 ампера. Однако светодиодный аналог берет всего 0,3 ампера. Если старая лампочка имела мощность 60 Вт, обеспечивая всего 700 лм светового потока, то вместо нее можно поставить лампу в 3,5 раза ярче (2500 лм), и при этом она все равно будет потреблять в 2 раза меньше тока (30 Вт).

Почему лучше устанавливать светодиодные светильники

Основная причина, способствующая распространению led-светильников – это существенное сокращение затрат на электроэнергию (практически в 10 раз).

Есть еще 2 важные причины:

1. Значительный срок эксплуатации. Качественные модели могут служить до 50 тысяч часов, что эквивалентно 25 годам службы.
2. Малый нагрев. Светодиодные устройства выделяют немного тепла, поэтому их можно использовать вплотную к подвесным потолкам из полимерной пленки.

Имеются и минусы. Светодиодные лампы довольно дорогие. Появляется соблазн сэкономить, приобретя более дешевые модели. Однако они склонны к мерцанию. Колеблющийся свет утомляет человека, снижает работоспособность и настроение. Поэтому лучше дешевые изделия не брать.

Кроме проблем с мерцанием, дешевые лампочки (как правило, произведенные в Китае) легко выходят из строя, не вырабатывая заявленных часов. Крепления у них хлипкие и легко ломаются.

Совет! Мерцание лампы не всегда заметно, но проявляется в усталости глаз. Чтобы проверить изделие, включите его и на фоне горящей лампы быстро проведите из стороны в сторону чем-нибудь тонким (вязальной спицей, карандашом, отверткой) несколько раз. При проявлении стробоскопического эффекта (одновременно видны несколько единиц предмета), свет мигает. Лучше такую лампу поменять на более качественную.

Порядок монтажа светильников на потолке

Прежде чем приступать к установке, сделайте тщательную разметку. Это именно тот случай, когда нужно отмерять по 7 раз, чтобы нигде не ошибиться. Работы начинают до установки потолочных конструкций.

Подготовка к установке

В первую очередь нужно подвести провода к местам, где будут устанавливаться лампы. Для большинства светильников также потребуется ввинтить в потолок анкера или установить закладные детали.

Рис. 14. Прокладка проводов

Затем устанавливаются элементы подвесного потолка. В местах, где будут светильники, устраиваются отверстия, через которые выпускаются концы проводов. Подвесные светильники прикрепляют к основному потолку с помощью закладных деталей. На потолке из гипсокартона легкие светильники могут ставиться непосредственно на него.

Рис. 15. Подвеска изделия

Не всегда проводку можно закрыть подвесным потолком, особенно если высота комнаты небольшая. В этом случае люстру или светильник подвешивают на анкерах, вбитых в бетонный или деревянный потолок. Проводку протягивают в щели между плитами, маскируя потом шпатлевкой и отделкой. До щели кабель можно довести по стене, спрятав за верхним багетом, расположенным на угле между стеной и потолком.

Рис. 16. Крепление люстры с помощью анкера

Проще всего с монтажом моделей типа Армстронг. Достаточно провести проводку и закрепить фиксаторы световых панелей на каркасе для подвесного потолка.

Монтаж на подвесной потолок

На натяжных потолках в основном используют встраиваемые фонари, вроде модели Сitilux или аналогичные ей. Для установки служат монтажные кольца, встраиваемые в отверстия в полотне. Порядок такой:

1. На месте установки наклеивают кольцо из термоусадочного материала. Внутри него аккуратно вырезается отверстие в полотне потолка под закрепленным на бетонной поверхности на закладных элементах переходнике.

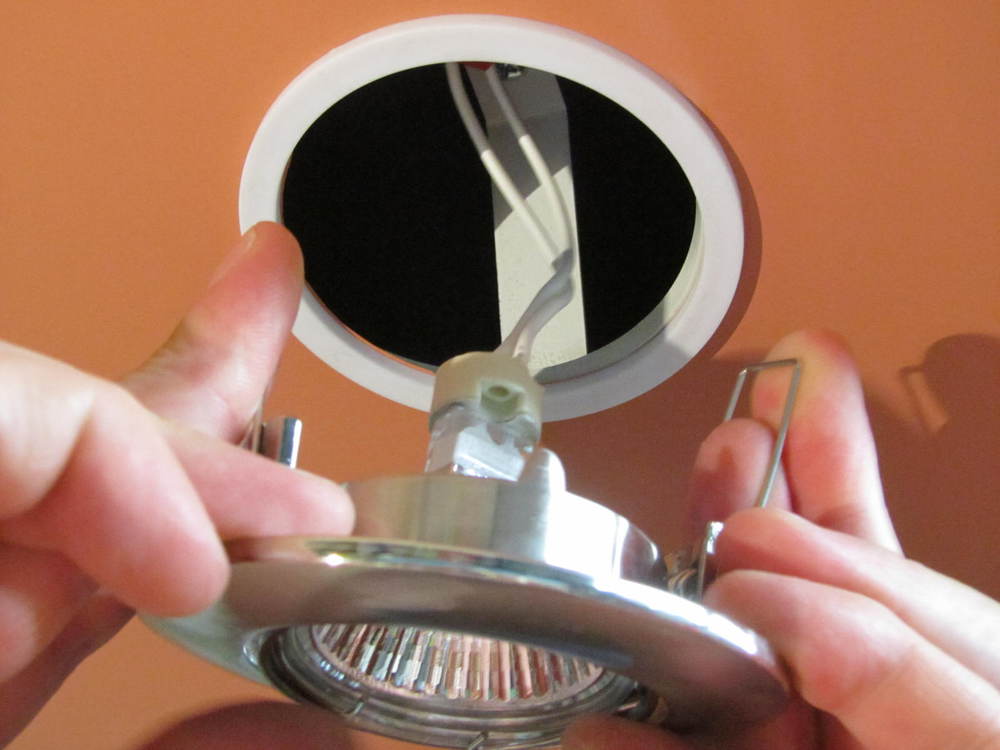

2. Корпус от светильника вставляется в отверстие и закрепляется на переходнике так, чтобы края отверстия в полотне оказались плотно зажаты между двумя деталями.

С панелями из гипсокартона еще легче работать. В материале вырезается отверстие равное диаметру светильника. Делать его желательно кольцевым сверлом. Затем на корпусе светильника сжимаются фиксирующие пружины, и он вставляется в отверстие до упора и отпускается. Пружины расходятся, и устройство надежно фиксируется на месте.

Рис. 17. Схема установки светильника на натяжном потолке

Подключение светильников

Для изделий с драйверами в виде отдельных коробочек нередко возникает проблема, куда ее спрятать.

При установке фонарей на подвесных потолках для этого используется межпотолочное пространство. Сложнее бывает с люстрами. При возможности драйвера прячутся внутри прибора. Если это невозможно, то приходится блок управления прятать, например, под верхним плинтусом, а провода от него удлинять, чтобы достали до люстры.

Рис. 18. Зачищаем провода

Важно! При подключении драйвера к лампе будьте внимательны! Полярность при подключении нельзя перепутать. Иначе схема светильника сгорит. Починить ее вряд ли удастся, и вы потеряете значительные деньги.

Рис. 19. Правильное соблюдение полярности при подключении лампы

Перед тем как окончательно зафиксировать устройство на потолке, его нужно проверить на работоспособность, чтобы потом не снимать. Нужно внимательно осмотреть все детали, подключение проводов, крепления. Затем подсоединить кабеля и включить изделие. Если лампочка горит, нет мерцания, искрения на контактах, греющихся проводов, то можно закреплять светильник.

После окончательной установки бесперебойность функционирования проверяют еще раз.

Заключение

Процесс монтажа светодиодных устройств на потолках подвесной или натяжной конструкции намного легче и быстрее по времени, чем если нужно повесить люстру или плафон.

Способствуют простоте установки унификация стандартов. Модели разных производителей, используемые для обустройства освещения на подвесных панелях и натяжных тканевых потолках, выполнены по одной схеме, используются типовые размеры. Это дает возможность при выходе светильника из строя, даже если точно такой же найти не получается, заменить его на похожий по дизайну.

Все работы достаточно просты, поэтому доступны даже для любителя с минимальными знаниями в ремонте и электротехнике. Но лучше, конечно, если делом займется профессионал – он точно не допустит ошибок и выполнит все операции в разы быстрее.

монтаж потолочных диодных светильников в потолок, схема подключения

Содержание:

Устройство светодиодных светильников
Схема светодиодного светильника
Сборка
Установка на потолок
Подключение
Замена светодиодной лампы
Заключение
Видео

Вопрос освещения собственного жилья всегда волнует владельцев квартир и частных домов. Энергоносители постоянно растут в цене, традиционные методы освещения негативно влияют на окружающую среду, да и сами по себе привычные лампы не очень удобны и эффективны. Все эти факторы способствуют увеличению популярности светодиодного освещения, которое отличается простой монтажа и эксплуатации, а также экологичностью и экономичностью. В данной статье будут рассмотрены светодиодные светильники и технология их установки.

Устройство светодиодных светильников

Светодиодная лампа, как понятно из названия, состоит из светодиодов, количество которых варьируется от одного до нескольких десятков. Эти элементы всегда соответствуют суммарной мощности лампы, управляющей схемы и корпуса прибора. Светильники, которые предназначаются для бытового использования, оснащаются цоколем Е14 или Е27, которые полностью идентичны цоколям традиционных ламп накаливания.

Все светодиоды в лампе подключаются к одной цепи, которая, в свою очередь, соединена с управляющей схемой и блоком питания. В процессе работы светодиодные элементы генерируют тепловую энергию. В качестве охладителей используются радиаторы, которые обычно устанавливаются непосредственно под светодиодами. Для повышения эффективности охлаждения участок соединения этих деталей покрывается термопастой.

Схема светодиодного светильника

Входная часть схемы является местом для установки гасящего резистора и емкости. Эти элементы используются системой в качестве понижающего блока питания. За ними располагается диодный мост, предназначенный для трансформации переменное напряжение в постоянное, которое требуется светодиодам.

Существует три принципиальных схемы соединения светодиодов в светильнике:

• Последовательная;
• Параллельная;
• Смешанная.

В большинстве случаев отдельные светодиоды подключаются последовательно. Ключевая проблема такой схемы – если хотя бы один элемент в цепи придет в негодность, то и вся схема станет неработоспособной. Кроме того, всегда существует вероятность пробоя светодиода – и в таком случае питание продолжит поступать на остальные элементы, но в режиме перегрузки. В конечном итоге это приведет к перегоранию всех светодиодов. Само собой, такая схема светодиодного потолочного светильника не может считаться достаточно надежной.

Смешанная схема подключения потолочных светодиодных светильников тоже имеет недостатки последовательного подключения, но конструкция светильника отличается. Так, в данном случае лампы соединяются последовательно и объединяются в группы. Группы, в свою очередь, подключаются последовательно, что дает некую гарантию защиты схемы от полного перегорания.

Самой надежной схемой является параллельное подключение, в котором каждая лампа работает независимо от других. В случае любых неполадок с одной из ламп все остальные продолжат работать в штатном режиме, без перегрузок и риска пробоя. Недостатком такой схемы является дороговизна, во многом обусловленная тем, что к каждому светодиоду подводится отдельный резистор. Из-за высокой стоимости светодиодные светильники с параллельным подключением используются крайне редко.

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

• Линейные;
• Потолочные;
• Настенные;
• Промышленные;
• Прожекторы;
• Подводные;
• Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

1. Светодиодные ленты. Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
2. Точечные светильники. Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.

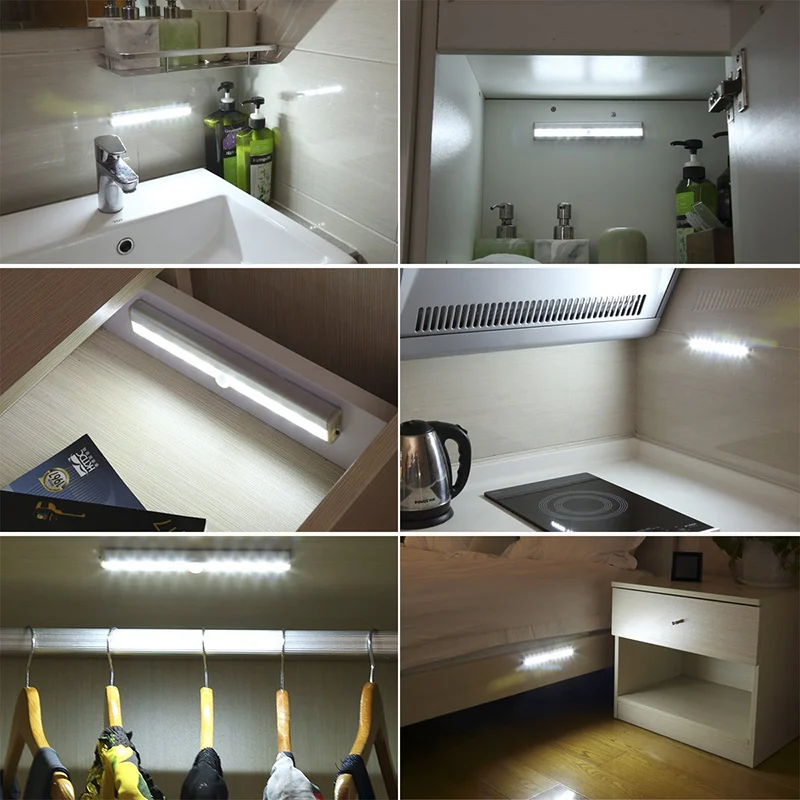

3. Светильники с датчиками движения. По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
4. Собранные светильники с радиаторами. Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Установка на потолок

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.

Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

• Сначала ножки крепятся к потолку;
• Потом монтируется стойка;
• Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
• В последнюю очередь монтируется сам светильник.

По такой же схеме светильники устанавливаются на гипсокартонные потолки. Для установки светодиодного освещения на бетонных перекрытиях точечные светильники не подойдут – придется выбирать из ассортимента накладных и подвесных приборов, которые крепятся прямо к бетону.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.

Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

1. Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.
2. Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка.
   В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте. Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

После подключения ламп и подачи напряжения в сеть нужно проверить систему на предмет работоспособности. Если светильники загорелись, то монтаж диодных светильников в потолок был выполнен корректно, а в противном случае придется искать проблему и доводить электросеть до рабочего состояния.

Замена светодиодной лампы

Несмотря на долговечность светодиодов, все же нередки ситуации, когда даже столь надежные элементы выходят из строя. Тому может быть несколько причин – от случайных изменений характеристик напряжения в сети до неправильной эксплуатации или монтажа светодиодного освещения.

В любом случае если хотя бы одна из ламп перегорела, ее необходимо менять.

Технология замены лампы выглядит следующим образом:

• В первую очередь нужно отключить напряжение в помещении или во всей квартире, если возможность отключить одну комнату отсутствует;
• Далее нужно осторожно снять стопорное кольцо, которое фиксирует защитное стекло светильника;
• Лампа аккуратно извлекается со своего места, и на него же устанавливается новая;
• Все предыдущие операции повторяются в обратной последовательности.

Лучше всего выполнять эти операции в защитных перчатках. Их смысл не в том, чтобы защитить мастера, а в предотвращении повреждений или загрязнений светодиодной лампы.

Заключение

Установка потолочных светодиодных светильников – это сравнительно простой комплекс операций, для выполнения которых требуется минимальный набор навыков работы с электрическими сетями. Впрочем, работы по подключению и разводке коммуникаций лучше все же доверить специалистам – ошибки при монтаже могут привести к повреждению всей системы, поэтому их лучше не допускать.

Монтаж светодиодных светильников

Светодиодные светильники представляют собой эффективное осветительное оборудование. Чтобы воспользоваться такой возможностью, необходимо знать правила монтажа светодиодных светильников. Благодаря такому способу, можно существенно сократить затраты на электроэнергию, а также установить осветительные приборы, обладающие высокой продолжительностью срока эксплуатации.

Как подключить светодиодную лампу?

Они просты в монтаже, не вызывают негативного влияния на человека и имеют различные параметры, для освещения того или иного помещения. Лампа состоит из целого набора светодиодов, которые управляются при помощи специальной схемы и отражателя. В совокупности, их общая мощность – потребление всей лампы. В конструкции уже могут быть встроены радиаторы, которые охлаждают лампу при достижении определенной температуры. Для некоторых же, может понадобиться дополнительная система, которая способна остудить рабочие компоненты. На место соединения контактов и радиатора наносится термопаста, улучшающая отвод тепла. Если устройство стало слишком сильно нагреваться – это повод, чтобы заменить охлаждающий слой. Светильники можно разделить на несколько основных категорий:

— Прожектора и промышленные;

— Настенные и потолочные;

— Линейные и контроллеры.

Также представлены модели, обладающие уже встроенной функцией детектора движения. Получили популярность в последнее время, но потребляют энергии больше, чем все остальные разновидности.

Устройство светодиодных светильников также состоит из цоколя, который может быть стандартной формы или иметь некоторые конструктивные отличия. Они могут подходить в разъемы обычных ламп накаливания.

Для подключения точечных светильников, будущий владелец должен знать:

— Подводящие кабеля устанавливаются до того, как будет произведен монтаж натяжного потолка;

— При подключении, напряжение должно быть отключено;

— Подключается лампа параллельно к источнику питания, соблюдая полярность.

Подключение светодиодной лампы требует соблюдения одного просто правила: сумма общей мощности подключаемых устройств, не должна превышать значение блока питания. При этом, соблюдаются все параметры относительно возможной мощности одного БП: он не должен быть меньше или больше по значениям. Также, у него должны быть дополнительные ресурсы, чтобы в случае перенапряжения – вся система не вышла из строя.

Стоит отметить, что наиболее рациональным способ организации освещения будет приобретение одной мощной лампы. Подключение такого типа не займет много времени, а покупатель получит существенную финансовую выгоду. Такой светильник будет радовать своих владельцев долгое время.

Как подключить светодиодный светильник?

Схема подключения к сети 220В состоит из начальных гасящих резисторов и емкости. Они выполняют роль гасящего блока питания, где далее подключается диодный мост. Так как диоды питаются от постоянного тока, подобная конструкция просто необходима – они преобразуют переменное напряжение в постоянное. Лампы также можно соединять друг с другом перемешанным типом или параллельным.

Указанные типы подключения также имеют и некоторые недостатки. Например, при последовательном, если один светильник выйдет из строя, то и вся схема станет неработоспособной. В случае пробоя, схема и дальше будет функционировать, только со временем – отдельные компоненты могут перегореть из-за чрезмерного перегруза сети.

Единственная система, которая является наиболее надежной – параллельная. Компоненты схемы смогут работать, но выполнять свои функции не в полную силу. Параллельный способ также считается менее затратным, ведь в ней не нужно использовать определенное количество резисторов. Возникновение описанных проблем связано с:

— Некачественными светильниками;

— Неподходящий тип блока питания;

— Неправильно рассчитанным напряжением;

— Постоянными перебоями в сети и невозможностью поступления постоянного тока.

Эти ситуации могут привести к тому, что срок эксплуатации светодиодов уменьшается в половину.

Особенности монтажа

Световые элементы на основе кристаллов подключаются к сети с переменным напряжением используя диммер или стабилизирующее устройство. При желании, стабилизатор можно собрать самостоятельно, только для этого потребуется много времени и немного познаний в данной сфере. При покупке осветительного прибора следует обратить внимание на инструкцию и упаковку, где описана необходимость дополнительных устройств для подключения.

Монтаж светодиодной ленты требует трансформатора и контроллера, которые стабилизируют подаваемый ток и регулируют работу освещения. Особенно актуально, если у ленты есть несколько цветов и они должны включаться в определенный момент. Сферы применения светодиодов бывают различными и в зависимости от них, подбирается тип осветительного прибора, который будет актуален в данной ситуации:

— Местное: настольные лампы;

— Освещение фасадов, рекламы, зданий или улиц;

— Освещение картин в галереях или небольшие объекты в магазинах;

— Офисные помещения.

Световой поток рассчитывается исходя из мощности и потребления источником нужного количества напряжения. Диодные лампы без проблем работают при низких температурах, но имеют некоторые ограничения по высоким. Устанавливать их рядом с открытыми источниками тепла – не стоит. Система слишком быстро нагреется, что пагубно влияет на срок эксплуатации и функциональность устройства.

Преимущества светодиодных ламп дома

Такой метод освещения дома имеет несколько основных преимуществ и недостатков.

— Низкое энергопотребление. Благодаря своей конструкции, светильники потребляют меньше всего мощности, при этом показывают высокую производительность. Их можно использоваться в качестве местного или локального освещения;

— Продолжительный срок эксплуатации. В отличие от остальных видов лам, этот может проработать вплоть до двадцати лет. Параметр зависит от производителя и качества сборки;

— Минимальные затраты на монтаж и простота установки. Не нужно обладать какими-либо специальными познаниями, чтобы самостоятельно установить схему.

Единственный недостаток, который выделяют покупатели и владельцы – высокая стоимость. Но она быстра окупается за несколько лет работы светильника.

Экспертное руководство по покупке и установке светодиодных светильников

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-либо по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Светодиодное освещение может придать стильный современный вид любому развлекательному пространству.

Вот все, что вам нужно знать, чтобы купить и установить их.

Светодиодные ленточные светильники добавят яркого света вашему столу или столешнице, а также добавят удивительный красочный свет в комнату отдыха, лодку или кемпер. Вы можете приобрести готовые светодиодные ленты в магазине электроники, но они дорогие и их нельзя соединить вместе. Покупка компонентов по отдельности дает возможность разместить их где угодно. Выяснить, какие компоненты вам нужны, — самая сложная часть.

Если вы отказываетесь от универсального комплекта светодиодных светильников, вам необходимо приобрести некоторые продукты и принять во внимание некоторые соображения относительно того, как должны выглядеть светильники:

Что вам потребуется для установки светодиодных светильников

• Источник питания (20 долларов США): Этот трансформатор берет 120 вольт из розетки и понижает его до 12 вольт для питания освещения.
• Контроллер (17 долларов США): Позволяет управлять цветом и яркостью света с помощью пульта дистанционного управления или приложения для смартфона. Соединения проводов выполняются с помощью установочных винтов. Если вы хотите только включать или выключать свет, вы можете заменить контроллер на выключатель.
• 5-жильный низковольтный кабель 22ga (0,45 долл. США за фут): Предлагается с двумя, четырьмя, пятью или шестью проводами 22ga с цветовой маркировкой, в зависимости от конфигурации светодиодных лент.
• Зажимы для проводов без пайки (1,50 долл. США): Зажим протыкает провод для соединения и удерживает его на месте. Важно получить зажим, который примет количество проводов, которое требуется для вашей светодиодной ленты.
• 16-футовая светодиодная лента RGBW (65 долларов США): Поставляется во многих конфигурациях цветов и размеров, некоторые из них устойчивы к атмосферным воздействиям и имеют различную яркость. Полоски можно разрезать по размеру вдоль контактов, и можно соединить более одной длины. Они имеют клейкую основу, что упрощает крепление фонарей.
• Алюминиевый канал (10 долларов США): Алюминиевый канал и матовое покрытие придают световым полосам чистый вид.

На что следует обратить внимание при покупке светодиодных лент

Существует множество конфигураций светодиодных лент с различными вариантами выходного напряжения, атмосферостойкими или нет, RGB, RGBW, RGB+CCT, каждая из которых имеет различные цветовые температуры. Что все это значит и как выбрать?

• 12В или 24В? Соотнесите напряжение светодиодной ленты с напряжением источника питания (батареи или трансформатора).
• Всепогодный или нет? Если фонари будут подвергаться воздействию влаги или погодных условий, приобретите защитную полосу.
• Цветовой код:
  • RGB (только цвета).
    RGBW (цвета и белый).
    RGB+ CCT (цвета и белый, с возможностью изменения температуры белого от холодного до теплого).
• Сколько проводов?
  • Для RGB-подсветки требуется четыре провода.
  Для
  • RGBW требуется пять проводов.
  • RGB+ CCT требуется шесть проводов
• Контроллер или нет? Чтобы изменить свет, вам нужен контроллер. Убедитесь, что у вас есть такое же количество проводов, которое требуется вашим светильникам.

Как установить светодиодную ленту

Шаг 1: Отрежьте светодиодную ленту по длине

Определите необходимую длину и отрежьте ленту через медные контакты. Важно разрезать прямо по этой линии, чтобы сохранить соединение.

Семейный мастер на все руки

Шаг 2. Подсоедините кабель

Подсоедините провода к полосе с помощью беспаечного зажима. Вставьте ленту в короткий конец зажима, затем соедините цветной провод с соответствующей буквой на светодиодной ленте на другом конце зажима. Они могут быть не в том же порядке, поэтому вам, возможно, придется сделать некоторую перестановку. Плотно зажмите зажим, не нужно зачищать провода.

Шаг 3: Присоедините контроллер

Контроллер дает вам возможность изменить цвет или приглушить свет. Если вы используете меняющие цвет огни, вам нужен контроллер. Зачистите цветные провода и совместите каждый с соответствующим портом контроллера. Затяните винт, чтобы зафиксировать их на месте.

Семейный мастер на все руки

Шаг 4. Установка фонарей

Снимите клейкую подложку и приклейте их туда, где вам нужен свет. Если свет не будет полностью скрыт, используйте алюминиевый канал. Канал сделан для размещения светодиодных лент разного размера и поставляется с матовой линзой, которая действительно придает этой комбинации законченный вид.

Семейный мастер на все руки

Семейный мастер на все руки

Шаг 5. Включите свет

Если вы добавляете светодиодные ленты к 12-вольтовой системе, такой как лодка, трейлер или автомобиль, вы подключаете положительный и отрицательный 12-вольтовые провода к контроллеру. Если вы добавляете их в свой дом, подключите трансформатор к контроллеру, а затем к розетке.

Первоначально опубликовано: 17 апреля 2020 г.

Майк Бернер

Майк может построить любой сложный проект. Он также рассматривает инструменты с большим вниманием к деталям и создает проекты для любого уровня мастерства. Он научился некоторым своим ремеслам, когда был школьным учителем, но больше как строитель. Когда он не строит и не переделывает что-то, у Майка есть двое маленьких детей, которые держат его в напряжении.

7 Что нужно знать перед покупкой и установкой 12-вольтовых светодиодных лент

Гибкие светодиодные ленты используются во всем мире в различных промышленных, коммерческих и жилых проектах. Освещение светодиодной лентой популярно среди многих архитекторов и дизайнеров по свету из-за повышения эффективности, цветовых вариантов и яркости. Самым большим преимуществом является простота их установки. Их гибкость, низкопрофильность и полезные аксессуары делают их самыми популярными светодиодными лентами для домашних мастеров. С помощью этих светодиодных лент домовладелец может проектировать как профессионал с нужными материалами и всего за час или два.

Существует множество вариантов светодиодных лент без единого стандарта «один размер подходит всем». Это руководство по ресурсам светодиодных лент научит новичков и экспертов тому, как найти лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.

Это руководство научит как новичков, так и экспертов находить лучшие светодиодные ленты для работы и как их использовать, преодолевая распространенные задержки при установке.

Светодиодные ленты: что делает их такими особенными?

Светодиодные ленты, также известные как светодиодные ленты или светодиодные ленты, известны своим низким размером и гибкостью. Эффективные светодиоды размещаются на печатной плате шириной 10 мм и предлагаются длиной от 3 футов до 16,4 футов. Гибкие светодиодные ленты имеют много особенностей, которые упрощают их использование в различных ситуациях:

Нарезка по размеру – Резка светодиодных лент очень проста благодаря линиям разреза вдоль полос. В каждой точке разреза имеется черная линия с медными контактными площадками, расположенными по бокам. Благодаря медным контактным площадкам для пайки каждый кусок полосы можно адресовать даже после того, как он был отрезан. Это позволяет соединить светодиодные ленты вместе или подключить ленту в другом месте вашего дома.

Гибкая светодиодная лента с клеем – Светодиодные ленты имеют клейкую основу 3M для упрощения монтажа. Низкопрофильная гибкая лента имеет отслаивающуюся подложку, которая обнажает клей 3M, что упрощает установку методом «отклей и приклей».

Водонепроницаемый или неводонепроницаемый – Светодиодные ленты не ограничиваются внутренними проектами. Водонепроницаемые светодиодные ленты имеют класс защиты IP65 и изготовлены из силиконовой смолы, которая защищает компоненты ленты от пыли и влаги. Водонепроницаемые светодиодные фонари немного дороже, но они необходимы для любого проекта, который находится на открытом воздухе или близко к воде.

Светодиодные лампы на 12 В – Для работы светодиодных лент необходимо питание 12 В постоянного тока. Для домашнего использования потребуется трансформатор переменного/постоянного тока, но это сделает проводку полос по дому намного безопаснее. Батареи также выдают мощность постоянного тока, поэтому с помощью этих гибких полос легко сделать светодиодный светильник с питанием от батарей .

---

7 Что нужно знать перед установкой светодиодных лент

Гибкие светодиодные ленты отлично подходят для всех видов проектов, но иногда трудно понять, с чего начать. Следуйте этому руководству из 7 шагов, если вы застряли, не зная, с чего начать. В руководстве показаны различные варианты светодиодных лент, а также то, что нужно запланировать, чтобы сделать светодиодную ленту для домашнего освещения успешной!

Плотность светодиодной ленты = яркость

Плотность светодиодной ленты означает, сколько светодиодов находится в заданной области. Для гибких светодиодных лент плотность измеряется в «светодиодах на метр». Лента стандартной плотности имеет 30 светодиодов на квадратный метр, а полоса высокой плотности — 60 светодиодов на квадратный метр. Полоска с более высокой плотностью соответствует более высокому качеству и более яркому свету. В таблице ниже показаны различия между стандартной и высокой плотностью полос. Обратите внимание на выходы Lumen, а также на различия в длине среза и максимальной длине цикла для каждого из них.

Density	# of LEDs	Lumens	Wattage (per Reel)	Cuttable	Max. Пробег
Подставка. (SD)	30/метр	540/метр	27 Вт	Каждые 4 дюйма	32,8 фута.
Высокая (HD)	60/м	1080/м	40 Вт	Каждые 2 дюйма	16,4 фута.

Люмен — это единица измерения яркости, воспринимаемая человеческим глазом. Благодаря лампам накаливания большинство из нас использует ватты для измерения яркости света. Для светодиодов люмены являются новым стандартом для описания светоотдачи. Световой поток является одной из наиболее важных частей при выборе светодиодных лент, так как он определяет тип света, который вы получите.

Обязательно обратите внимание на то, как отслеживаются люмены при сравнении яркости светодиодных лент. В приведенной выше таблице полосы обозначены как люмены на метр. Чтобы узнать общий выходной сигнал в люменах, просто узнайте, сколько метров вы будете использовать.

Световой поток является одним из наиболее важных моментов при выборе светодиодных лент, поскольку он определяет тип света, который вы получите.

Различные проекты требуют определенного уровня яркости для достижения своей цели. Я бы посоветовал всегда выбирать более яркий вариант и добавлять диммер. Ниже приведено полезное руководство по требованиям к световому потоку:

• Акцентное или декоративное освещение — 100–300 люмен/фут.
• Освещение под шкафом – 175–360 люмен/фут.
• Рабочее освещение с большим расстоянием от источника — 300–450 люмен/фут.
• Спальня, освещение бухты – 180-500 люмен/фут.

Цвет: многоцветный RGB, УФ, цветной, белый Диапазон CCT

Цвет светодиодной ленты зависит от личных предпочтений. Светодиодные ленты RGB — хороший вариант для тех, кто любит разнообразие и цветовые эффекты. Ленточные RGB-светильники — это полосы, меняющие цвет, которые отлично подходят для акцентного освещения по всему дому. В них используются красные, зеленые и синие диоды, поэтому их можно смешивать для создания множества разных цветов. Если вы используете полосы RGB, просто убедитесь, что вы используете 3-канальный контроллер из раздела затемнения этого руководства.

Доступны ультрафиолетовые (УФ) версии полосок. Это отличный вариант для УФ-приложений или для создания собственного черного света!

Полоски также доступны в одном цвете: красном, зеленом, синем, желтом и белом (3000-6500K CCT).

CCT означает коррелированную цветовую температуру, которая представляет собой цветовую температуру света, измеряемую в градусах Кельвина (К). Температурный рейтинг светодиодной ленты напрямую влияет на то, как выглядит свет. Посмотрите на фотографии ниже для справки. Теплый белый — это то, что мы называем 3000K, который дает оранжевый или желтоватый оттенок. По мере того, как мы увеличиваем градусы Кельвина, цвет меняется с желтого на не совсем белый, на естественный белый, а затем на голубовато-белый, который известен как холодный белый.

Итак, какой цвет мне выбрать? Посмотрите на комнату внизу с теплыми белыми, нейтральными белыми и холодными белыми полосами. Заметили, как цветовая температура световой ленты влияет на внешний вид всей комнаты? Это полностью зависит от личных предпочтений, общего стиля и ощущения, которое вы хотите, чтобы комната излучала.

Теплый белый  создает уютную атмосферу. Обычно используется в помещениях, где все собираются в гости или для отдыха (гостиные, спальни, столовые и т. д.).

Нейтральный или натуральный белый создает эффект естественного дневного света. Это самая продаваемая лента, поскольку она имитирует естественный свет и ее удобно использовать в любом месте дома. Это наша самая популярная лента для светодиодного освещения под шкафами.

Холодный белый дополняет современные и современные стили, придавая яркий свежий блеск. Холодный белый отлично подходит для рабочего освещения, так как дает более яркий и сфокусированный свет. Яркие холодные цвета чаще всего используются в ванных комнатах, кухнях и рабочих помещениях.

Длина полосы

Лучше всего описать весь проект, чтобы увидеть, сколько метров полосы вы будете использовать в целом. Это дает вам представление о том, что купить и сколько это стоит. Светодиодные ленты доступны в 3ft. увеличивается до полного барабана (16,4 фута). Важно выяснить, хотите ли вы приобрести рулоны длины и обрезать их по размеру, или было бы выгодно иметь уже нарезанные для вас меньшие длины.

На этом этапе нарисуйте свой проект. Спланируйте, где нужны полосы света, как они будут подключены, и будут ли они все подключаться к одному и тому же источнику питания или иметь отдельные источники питания. Этот шаг очень помогает, когда вы продвигаетесь через следующие несколько шагов.

Мощность и питание светодиодной ленты

Какой тип питания требуется светодиодной ленте? Для светодиодных лент всегда требуется входное напряжение 12 В постоянного тока.

Это самая простая часть, следующим шагом будет определение мощности. С приведенной ниже таблицей это не должно быть слишком ужасно, если вы уже выбрали плотность полосы и общую длину.

Подробная таблица мощности светодиодных лент на 12 В

Длина (футы)	Длина (метры)	30 LEDs/M Wattage	60 LEDs/M Wattage
1	0. 3048	2.4	4.8
2	0.6096	4.8	9.6
3	0.9144	7.2	14.4
6	1.8288	12.15	20.8
9	2.7432	17.1	27.2
12	3.6576	22.05	33.6
16.4 (full reel)	5	27	40

If you are running more than one power Просто обратите внимание на длину полоски, которая будет отходить от каждой, чтобы определить размер блока питания, который вам нужен.

Блок питания для светодиодов Варианты:

• Подключаемый адаптер — подключайте прямо к стене для питания светодиодных лент.
• Блоки питания с фиксированным кабелем. Прокладывайте провода напрямую между проводкой сетевого напряжения и светодиодными лентами.
• Блок питания с регулируемой яркостью. Хотите регулировать яркость от обычного бытового диммера, такого как Lutron или Leviton? Это силовой вариант для вас!
• Аккумуляторы. Найдите аккумуляторный блок на 12 В или используйте держатель для 8-элементного аккумулятора.

Проводка и подключение светодиодных лент

Здесь пригодится приведенный выше эскиз, чтобы начать думать о том, где вы будете размещать все ленты. Планировалось ли в конечном итоге запустить все ленты вместе? Если общая необходимая длина превышает максимальную длину полосы (32,8 фута для SD и 16,4 фута для HD), вам потребуется проложить параллельные провода от источника питания к отдельным полосам.

Как видно из нашего эскиза, иногда вам может понадобиться подключить разветвители, идущие с разных сторон, к одному общему блоку питания. В этом случае вы уже будете использовать параллельные провода.

Подключение светодиодных лент, когда вы имеете дело с несколькими катушками лент, может быть сложной задачей, но у нас есть руководство по питанию и подключению , которому вы можете следовать, чтобы составить схему установки светодиодной ленты.

Электроустановочные изделия: разъемы и разветвители для светодиодных лент

Подключение светодиодных лент необходимо для любого проекта. У нас есть несколько полезных аксессуаров и руководств для завершения любого подключения светодиодной ленты.

Паяльная проволока и собственные соединения? Обязательно следуйте нашему руководству по пайке, рекомендуемый провод для полос можно найти здесь.

Как соединить светодиодные ленты без пайки? Наши соединители EZ Click Strip прекрасно подходят для соединения лент встык, заполнения промежутков между светодиодными лентами или обхода узких углов. Наше полное руководство по разъемам для светодиодных лент показывает, как использовать их для создания соединений, которые пригодятся для любого проекта с лентой.

Как подключить несколько светодиодных лент к одному источнику питания? Разветвители светодиодных лент позволяют легко подключить несколько лент к одному источнику питания! Разделители полос доступны с 2, 3 или 4 выходными каналами.

Диммирование светодиодных лент

Светодиодные ленты обычно регулируются встроенными диммерами с широтно-импульсной модуляцией. Эти диммеры подключаются к 12-вольтовой стороне системы и подключаются между полосами, как показано на рисунке.

ШИМ-диммеры популярны, поскольку они могут работать с любым трансформатором или аккумулятором, им не нужен источник питания, который указан как диммируемый. ШИМ-затемнение обеспечивает плавное управление от самых тусклых до самых ярких настроек. Они доступны по цене и просты в установке, что делает их лучшим вариантом для диммирования светодиодных лент.

Эти простые диммеры доступны как с WiFi, так и с дистанционным управлением. Диммеры, совместимые с WiFi, работают прямо из приложения для смартфона и могут управляться голосом с помощью устройств Google Home или Amazon Echo (Alexa).

У некоторых домовладельцев уже есть центральная система затемнения для своих помещений. В этих случаях владелец хочет управлять освещением с помощью уже имеющихся диммеров переменного тока. Если вы хотите использовать такой диммер переменного тока, вам понадобится блок питания с регулируемой яркостью, как описано здесь.

Контроллеры RGB (WiFi / Remote / Bluetooth) — если у вас есть светодиодная лента RGB, меняющая цвет, вам НЕОБХОДИМ 3-канальный контроллер RGB. Эти контроллеры управляют красным, зеленым и синим каналами для смешивания цветов и создания эффектов изменения цвета полосы. Без этого блока ваши светодиодные ленты RGB не будут работать правильно, поэтому всегда не забывайте покупать их, если вы используете многоцветные светодиодные ленты.

Монтаж светодиодных лент

Клей на светодиодных лентах очень удобен при монтаже, но иногда желать большего не приходится. Как и большинство клеев, он плохо сцепляется с некоторыми поверхностями и со временем может потребовать усиления. В таких ситуациях используйте один из следующих способов:

• Extra Adhesive Tape – лента 3M, которую наклеивают на поверхность перед полосой, чтобы удвоить сцепление.
• Монтажные зажимы для светодиодных лент — монтажные кронштейны для лент

Монтажная шина — еще один отличный вариант для тех, кто хочет получить профессиональную отделку. Эти алюминиевые профили вмещают ваши световые полосы и имеют все необходимое для монтажа. Светодиодные ленты приклеиваются к нижней части направляющей с линзой, защищенной от УФ-излучения, которая скользит поверху, рассеивая свет.

Следуйте этому руководству, чтобы правильно установить светодиодные ленты!

Ознакомьтесь с нашей новейшей светодиодной лентой

С тех пор, как был написан этот пост, мы выпустили очень новую технологию светодиодных лент, называемую светодиодными лентами COB. Эти световые полосы очень похожи на светодиодные ленты, которые мы рассмотрим в этом посте, с небольшими улучшениями. Новые ленты устраняют горячие точки на вашей светодиодной ленте, обеспечивая плавную линию света, а также работают при напряжении 24 В, поскольку они ярче, чем даже ленты 12 В высокой плотности! Нажмите ниже, чтобы узнать больше и посмотреть, подойдут ли вам эти полоски!

Светодиодные ленты COB

Ищете, с чего начать?

Это конечно много информации. Если вы новичок в светодиодных лентах, ваша голова, скорее всего, закружится от информации, и у вас останется больше вопросов. Если это так, задайте себе эти простые начальные вопросы, которые должны помочь вам разобраться в приведенном выше руководстве, чтобы найти лучшие светодиодные ленты и запчасти для вас! Если вам все еще нужна помощь, не стесняйтесь использовать наш инструмент для проектирования светодиодов, и наша полезная команда Strip Tech подберет для вас подходящие светодиодные ленты!

---

1. Что вы будете освещать?
2. Где они будут установлены?
3. Хотите приглушить свет?
   1. С пультом?
   2. С настенным выключателем?
4. Какого общего вида вы хотите добиться?
5. Какой цвет предпочтительнее?
6. Какие материалы я освещаю?
7. Какие еще огни есть в этом районе и какого они цвета?

Начни прямо сейчас!

Как установить светодиодные ленты

Светодиодные ленты в настоящее время являются одним из самых популярных и привлекательных элементов декора для большинства случаев. Поскольку светодиодные ленты доступны в различных размерах, цветах и ​​длинах, легко получить идеальные типы светодиодных лент для ваших требований. Кроме того, светодиодные ленты создают отличный эффект освещения и освещения, если свет отражается от плоской поверхности, что делает их идеальным выбором для декоративного применения.

Обращение со светодиодными лентами очень простое и может выполняться без профессиональной помощи. Сегодня мы пройдем полную процедуру установки новых светодиодных лент. Мы также включим некоторую дополнительную информацию, такую ​​как разделение одной светодиодной ленты, объединение нескольких светодиодных лент и использование контроллера RGB для светодиодных ламп, чтобы сделать это руководство полезным для всех.

Outline

Питание светодиодных лент

Если вы приобрели только катушку со светодиодной лентой, некоторые изменения не пришли с надлежащей проводкой в ​​коробке, и вам придется делать это самостоятельно. С помощью некоторой базовой проводки и совместимого драйвера вы можете легко это сделать. Следуйте приведенным ниже инструкциям, чтобы включить светодиодные ленты.

1. Прежде всего, аккуратно распакуйте все компоненты, находящиеся в упаковке, включая катушку со светодиодной лентой.
2. Затем вам нужно будет подключить светодиодную ленту к разъему. Здесь вы найдете красный и черный кабель внутри разъема.
3. Соедините красный кабель с клеммой «+» светодиодной ленты, а черный провод с клеммой «-».
4. После правильного подключения проводов просто нажмите на заднюю часть разъема внутрь, чтобы зафиксировать соединение.
5. Другая сторона разъема должна быть подключена к подходящему драйверу для питания светодиодной ленты.

Подключение нескольких светодиодных лент к

Единому источнику питания

В большинстве случаев вам понадобится длинная полоса светодиодных ламп, чтобы покрыть большую площадь. Если вы хотите покрыть периферию стены или большого стола, вы можете не найти ни одной светодиодной полосы достаточной длины, чтобы покрыть ее должным образом. В таких ситуациях придется подключать несколько светодиодных лент. Если вы хотите подключить их к одному источнику питания, вот как это сделать.

1. Один адаптер питания может одновременно питать две или более светодиодных ленты. Но чтобы иметь возможность подключить несколько светодиодных лент к одному адаптеру, вам сначала понадобится двусторонний разветвитель мощности.
2. Как только вы получите приличный разветвитель мощности, убедитесь, что мощность световой полосы не превышает общую выходную мощность самого адаптера.
3. Убедившись в совместимости адаптера и сплиттера, просто подключите светодиодные ленты к сплиттеру.
4. Подключите один конец разветвителя напрямую к адаптеру питания, который можно подключить к настенной розетке переменного тока.

Нажмите здесь, чтобы узнать о светодиодных лентах с батарейным питанием

Как установить светодиодные ленты?

Светодиодные ленты очень компактны и линейны по сравнению с другим осветительным оборудованием. Это делает светодиодные ленты наиболее универсальным вариантом, когда дело доходит до установки. Вы можете легко установить светодиодную ленту на любую плоскую поверхность и без каких-либо ограничений по направлению.

Светодиодные ленты также легкие. Это позволяет приклеивать светодиодную ленту к любой поверхности, не беспокоясь о том, что она со временем отвалится. Вы можете установить светодиодные ленты за телевизором, под полостью опускающегося потолка или под мебелью, расположенной над кухонным столом на вашей кухне.

Большинство светодиодных лент поставляются с предварительно нанесенным клеем на заднюю сторону, которая покрыта защитной пленкой. Просто снимите верхнюю пленку с ленты, и вы сможете приклеить светодиодную ленту напрямую. В качестве альтернативы вы можете использовать двухсторонний скотч 3M, чтобы обеспечить надежное сцепление с задней стороной светодиодной ленты. Тем не менее, вы не должны закрывать переднюю часть светодиодной ленты лентой, так как это может испортить световой эффект, если закрыть несколько светодиодов, присутствующих на ленте.

Можно ли сломать светодиодную ленту?

Если вы приобрели светодиодную ленту значительно длиннее, чем вам нужно, и не смогли уместить всю ленту, вам придется обрезать ее до определенной длины. Разрезать светодиодную ленту очень просто. Следовательно, это нужно делать осторожно, чтобы случайно не повредить светодиоды на ленте.

Если вы внимательно осмотрите светодиодную ленту, вы найдете на ней специальные маркеры для резки. Как правило, вы найдете эту маркировку после каждых 3 или 6 светодиодов на полосе. После того, как вы разрежете светодиодную ленту, вы обнаружите открытые медные площадки на обоих концах секции, которые позволят вам повторно подключить ленту к тому же или другому источнику питания. Разрыв светодиодной ленты на части также позволит вам установить светильники под углом или допустить резкие повороты на стенах или потолке.

Соединение светодиодных лент вместе

Соединение различных светодиодных лент поможет вам установить светодиодные фонари в сложных углах и углах. Наилучшим преимуществом соединения различных светодиодных лент является поворот на 90 градусов, который чаще всего необходим при установке светодиодных лент на стены или потолки. Если вы хотите соединить несколько светодиодных лент вместе, вот как это сделать:

1. . Если вы хотите легко соединить светодиодные ленты, вам необходимо приобрести быстродействующие соединители без пайки, доступные на рынке. Эти разъемы позволят без особых усилий подключить светодиодные ленты.
2. Если у вас быстродействующий разъем для светодиодов, не требующий пайки, просто снимите блокировочную площадку с разъема.
3. Затем немного отделите закрытую часть светодиодной ленты, чтобы открыть клейкую сторону ленты.
4. После этого можно сразу вставить световую ленту в быстрый разъем. При этом следите за тем, чтобы медные контактные площадки на полоске совпадали с проводящими контактами разъема.
5. После идеального выравнивания и соединения закройте защелку разъема.

Если вы не хотите приобретать разъем без пайки, вам нужно будет вручную припаять соединения между светодиодными лентами. Этот процесс должен выполняться с особой осторожностью и точностью, так как неправильная пайка может повредить светодиодную ленту.

Подключение RGB и управление RGB для светодиодных лент

Одной из наиболее часто используемых светодиодных лент является RGB, которая позволяет использовать множество различных вариантов цвета для светового потока. Наряду с различными цветами светодиодные ленты RGB также поставляются со специальным контроллером RGB, который имеет предопределенные режимы для светового эффекта. Эти режимы подходят для особых случаев, когда вы хотите добавить дополнительные эффекты в области освещения.

Разъемы RGB включены вместе со светодиодными лентами RGB. Вот как вы можете подключить контроллер к светодиодной ленте:

1. Светодиодные ленты RGB имеют большее количество клемм по сравнению с обычными лентами и обозначаются символами «+», «G», «R» и «Б».
2. Аналогичные разъемы вы найдете на контроллере RGB, входящем в комплект светодиодной полосы RGB.
3. Для подключения контроллера к ленте нужно просто соединить одинаковые выводы разъема RGB и светодиодной ленты.
4. Затем нам нужно соединить разъем RGB напрямую с блоком питания с помощью силовых кабелей или разъема постоянного тока.
5. Если ваш контроллер RGB имеет 4-контактный разъем, предварительно установленный на устройстве, вам нужно просто вставить разъем в полосу, и все готово.

Соединение светодиодных лент в серии

Светодиодные ленты сконструированы таким образом, что вы можете соединить их вместе, чтобы создать единую световую ленту в соответствии с вашими требованиями. Но если вы хотите соединить несколько светодиодных лент вместе, вы должны соединить их последовательно. Таким образом, Вы можете убедиться, что светодиодные ленты защищены от резких скачков напряжения, а также падения напряжения.

1. Чтобы последовательно соединить несколько светодиодных лент, вам придется ввести в цепь дополнительный компонент, который представляет собой светодиодный усилитель.
2. Предположим, что несколько светодиодных лент RGB необходимо последовательно подключить к одному источнику и управлять ими с помощью одного контроллера RGB. Здесь вам потребуется светодиодный усилитель для каждой полосы светодиодов, кроме первой.
3. Прежде всего, подключите контроллер RGB к первой полосе и блоку питания, выполнив действия, описанные в предыдущем разделе.
4. После этого к каждой отдельной светодиодной ленте нужно будет подключить светодиодный усилитель. Светодиодные усилители для светодиодных лент RGB также имеют такие же клеммы, как и на лентах.
5. После того, как все светодиодные усилители подключены к лентам, вам нужно будет соединить клеммы усилителя с идентичными клеммами, имеющимися на контроллере RGB. Для этого можно проложить дополнительный провод от соединительного провода контроллера RGB и одновременно подключить его к назначенному порту на усилителе.
6. Если вы хотите питать светодиодные ленты от разных источников питания, вам потребуются дополнительные адаптеры питания. В этой конфигурации вам просто нужно проложить силовые кабели, идущие от светодиодного усилителя, к соответствующим портам блока питания вместо того, чтобы подключать их теми же кабелями, что и на первом блоке питания. Убедитесь, что вы аккуратно соединили положительную клемму с красным кабелем и отрицательную клемму с черным кабелем.

Заключение

Светодиодные ленты, несомненно, выглядят очень привлекательно и заманчиво, если они правильно установлены. Но вам нужно выполнить несколько утомительную процедуру, чтобы правильно установить светодиодные ленты. Процесс немного сложнее, если вы выбрали светодиодные ленты RGB вместо одного цвета. К счастью, доступно множество дополнительных компонентов, которые избавят вас от необходимости выполнять ручную работу при установке этих светодиодных фонарей.

Сегодня мы рассмотрели все необходимые шаги, которые необходимо предпринять при установке светодиодных лент. Если вы будете внимательно следовать нашему руководству, мы можем заверить вас, что вы сможете легко установить эти светильники, не нуждаясь в дополнительной помощи.
