Монтажный блок Ваз 2115 / 2114
Расположение предохранителей и реле в монтажном блоке Ваз 2114 / 2115
К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители.
Схема подключения монтажного блока электрооборудования Ваз 2114 / 2115
1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок.
Электросхема соединений монтажного блока предохранителей на Ваз 2115 / 2114 схема
К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители
Ремонт монтажного блока предохранителей 2115 / 2114
Большинство предохранителей и реле находится в отдельном монтажном блоке, установленном в коробке воздухопритока с левой стороны автомобиля. Через монтажный блок соединяются провода моторного отсека с проводами панели приборов и салона автомобиля.
Условные номера штекеров в соединительных колодках монтажного блока указаны на рисунке выше. Схема внутренних соединений монтажного блока представлена так же выше.
Ремонт монтажного блока Ваз 2114 / 2115 заключается в основном в замене печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.
Новый комментарий
Замена предохранителей и блока предохранителей (монтажного блока) на автомобилях ВАЗ 2113, 2114 и 2115
≡ 4 Ноябрь 2015 · Рубрика: РемонтПерегорание предохранителей при исправном автомобиле происходит достаточно редко, тем не менее рекомендуется возить с собой набор запасных предохранителей.
При неожиданном отказе одного из электрических узлов автомобиля первым делом стоит обратить внимание на его предохранитель. Блок с предохранителями находится под капотом у лобового стекла со стороны водителя:
Крышка блока устанавливается на пластмассовые фиксаторы.
Надавливаем пальцем в сторону крышки и поднимаем ее вверх:
С обратной стороны крышки нарисована схема размещения и допустимая сила тока в цепи. Если автомобиль не новый, не лишним будет убедиться в правильности установки предохранителей согласно максимальной допустимой силе тока в той или иной цепи. НЕ ДОПУСКАЕТСЯ установка предохранителей с большими номинальными значениями тока, так как это может привести к выходу из строя соответствующего электрического узла.
ВНИМАНИЕ! На данных автомобилях серии «Самара» (ВАЗ 2113, 2114 и 2115) устанавливались разные модели монтажных блоков, поэтому расположение и номинал предохранителей может отличаться от представленного.
Там же находятся несколько реле:
Для смены предохранителя воспользуемся пинцетом. Он закреплен тут же, в блоке. В большинстве своем используются прозрачные или предохранители со смотровым «окном» для оценки их состояния:
Но в некоторых старых автомобилях установлены непрозрачные предохранители.
Если новый предохранитель после замены снова перегорает, то нужно «прозванивать» всю цепь на предмет короткого замыкания. В большинстве своем проблемы возникают или рядом (внутри) самого блока, или на конечных устройствах (лампы, вентилятор и так далее).
Для замены блока предохранителей (монтажного блока) нам потребуется:
- Ключ «на 10»
- Новый монтажный блок
Специальных навыков для замены блока не требуется. Для начала снимаем колодки, подключаемые со стороны капота под монтажным блоком. Для того чтобы до них добраться, необходимо снять пластиковый защитный кожух (представлен на рисунке большой стрелкой). Он установлен на клипсах (маленькой стрелкой показаны приливы на кронштейне, в которые вставляются клипсы), которые нужно просто поддеть отверткой.
При длительной эксплуатации пластик затвердевает, и при снятии возможна их поломка.
Снимаем все колодки со стороны салона. Они находятся за рулевой колонкой и могут быть закрыты шумоизоляционным материалом (после смены изоляцию лучше вернуть на место).
Откручиваем две гайки крепления монтажного блока ключом «на 10»:
Снимаем и устанавливаем новый монтажный блок. Собираем все обратной последовательности.
Пожалуйста поставьте оценку статье
Загрузка…| Маркировка | Номинальный ток, A | Назначение предохранителя |
| Блок предохранителей расположенных под панелью управления 2114-3722010-60 | ||
| F1 | 10 | Очиститель фар: момент включения, контакты реле включения Омыватель фар — клапан |
| F2 | 10 | Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации |
| F3 | 10 | Стоп-сигнал Освещение салона |
| F4 | 20 | Заднее стекло — нагревательный элемент, реле (контакты) включения Прикуриватель Розетка для лампы освещения |
| F5 | 20 | Вентилятор системы охлаждения двигателя — электродвигатель Звуковой сигнал с реле включения |
| F6 | 30 | Стеклоподъемники передних дверей через реле включения |
| F7 | 30 | Очиститель фар — рабочий режим, обмотка реле включения Вентилятор отопителя Омыватель стекол — эл.  двигательОчиститель заднего стекла — моторедуктор Омыватель заднего стекла — реле времени Клапан включения реле ветрового и заднего стекла Электроветилятор системы охлаждения двигателя — реле (обмотка) Обогрев заднего стекла — реле (обмотка) Контрольная лампа обогрев заднего стекла Освещение вещевого ящика |
| F8 | 7,5 | Противотуманная фара — левая |
| F9 | 7,5 | Противотуманная фара — правая |
| F10 | 7,5 | Габаритные огни — левая сторона |
| F11 | 7,5 | Габаритные огни — правая сторона |
| F12 | 7,5 | Ближний свет фар — правая фара |
| F13 | 7,5 | Ближний свет фар — левая фара |
| F14 | 7,5 | Дальний свет — левая фара, контрольная лампа включения |
| F15 | 7,5 | Дальний свет — правая фара |
| F16 | 15 | Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва Вольтметр |

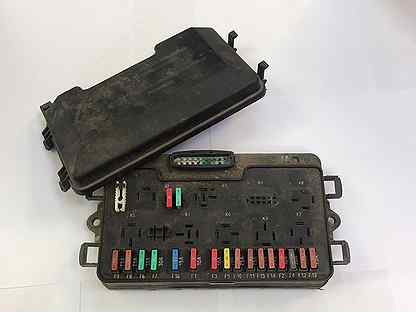

Монтажный блок ВАЗ-2113, 2114, 2115
Монтажный блок ВАЗ-2113, 2114, 2115.
Расположение предохранителей и реле.
Монтажный блок нового образцаВАЗ-2113, 2114, 2115.
Расположение предохранителей и реле.
Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
F1–F20–плавкие предохранители;
Х11 – выводы колодки жгута проводов
Таблица цепей, защищенных плавкими предохранителями на ваз 2114
Номер предох- ранителя
Цепи, которые защищает предохранитель
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
Передний плафон освещения салона.
Центральный плафон освещения салона. Плафон освещения багажного отделения. Лампа подсветки выключателя зажигания Лампа контроля системы управления двигателем. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
Патрон подключения переносной лампы. Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла
Звуковой сигнал. Реле включения звукового сигнала. Электродвигатель вентилятора системы охлаждения. Предохранитель вентилятора.
Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Лампы света заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы контроля. Комбинация приборов. Лампа сигнализатора недостаточного давления масла. Лампа сигнализатора включения стояночного тормоза (предохранитель стоп сигналов). Лампа сигнализатора уровня тормозной жидкости. Лампа сигнализатора разряда аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме пуска двигателя).
Стеклоочиститель передний. Управление обогревом сидений.
Нумерация штекеров в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №1.
Описание реле:
К1–реле включения очистителей фар;
К2–реле-прерыватель указателей поворота и аварийной сигнализации;
К3–реле стеклоочистителя ветрового окна;
К4–реле контроля исправности ламп;
К5–реле включения стеклоподъемников;
К6–реле включения звуковых сигналов;
К7–реле включения электрообогрева заднего стекла;
К8–реле включения дальнего света фар;
К9–реле включения ближнего света фар;
Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.
Распиновка разъёмов монтажного блока ВАЗ-2113, 2114, 2115.
Комплектация монтажных блоков ВАЗ-2113, 2114, 2115.
http://galantmotors.ru
Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок где стоит предохранитель на печку ВАЗ 2109
Всем привет, сегодня хочу рассмотреть блок предохранителей старого и нового образца на автомобиле ВАЗ 2109 в простолюдинке всего девять.
Если вы попали на девятку, любую или элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. А точнее предохранитель, возможно, он сгорел, и его надо заменить. Напоминаем, что при замене предохранителя на новый я всегда должен следить за ампережом.
Блок предохранителей на девятке находится под капотом с левой стороны, а точнее от водителя, чтобы добраться до него как вы уже поняли нужно капот открывать. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.
Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита. Контакты проводов, предохранителей и реле припаиваются.
Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60.Вот уже смотрим предохранители.
F1 10A Запасной предохранитель
F2 10A Указатели поворота, прерыватель аварийной сигнализации (во избежание), контрольный свет аварии
F3 10A Задние стоп-сигналы, подсветка салона Paul
F4 20A Нагревательный элемент заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20A Beep (Claxon), Classone Switch
F6 30A Запасной предохранитель
F7 30A Электродвигатель вентилятора печки, омыватель лобового стекла электродвигателя, Реле включения электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, лампа освещения Бардачка
F8 7,5A Резервный предохранитель
F9 7,5A Резервный предохранитель
F10 7,5A Левая габаритная фара
F11 7,5A Правая габаритная фара
F12 7,5A Правая фара
F13 7,5A Левая фара
F14 7,5A Левая фара Дальний свет, дальний свет Инспекционная лампа
F15 Правая фара
F16 15A Указатели поворотников и выключатель-прерыватель (в режиме индикации указателей поворота), контрольная лампа указателей поворота, задняя фонари заднего хода, моторное и моторное стекло, выходное реле, лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр
1- Рабочие элементы очистки передней оптики
2- Омыватель заднего стекла работоспособность двигателя
3- Защита от поломки ламп поворотных сигналов и световой сигнализации
4- Защита лобового стекла от мотора лобового стекла
5- Позволяет определить производительность лампы
6- Защита от перенапряжения системы обогрева заднего стекла
8- Дальний свет
9- Лампы средней фары
11- Отвечает за работу вентилятора охлаждения двигателя.
Если это реле выходит из строя, увеличивается риск перегрева двигателя
12- Работа Класона
Блок предохранителей нового образца ВАЗ 2109
1. 8A Резервный предохранитель
2. 8A Резервный предохранитель
3. 8A Резервный предохранитель
4. Реле вентилятора радиатора с обмоткой 16A, электрическая цепь переключателя и электродвигатель печи
5. Переключатель цепи переключателя 3A в режиме поворотной стрелки, поворотные сигналы, поворотные выключатель сигнала, контрольная лампа указателя поворота, контрольная лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийный масляный датчик давления, выходная лампа тормоза, выключатель гидравлического привода тормозной системы, выключатель ручного тормоза
6.
8A Лампы стоп-сигнала, Подсветка салона Paul
7. НОМЕРА ОСВЕЩЕНИЯ 8A, ВКЛЮЧАЮЩАЯ ЛАМПА УСТАНОВКИ ПРИВОДА, СВЕТ, СВЕТОДИОДНЫЙ ОБОГРЕВАТЕЛЬ И СВЕТИЛЬНИК, BARDACH CLOFFF, выключатель и лампа подсветки приборной панели
8. 16A Claxon, Claxon Switch, вентилятор радиатора электрический электродвигатель
9. 8А фонарь левый габарит, задний левый габарит
10. 8А фонарь правый, фонарь правый задний габарит, противотуманный выключатель, противотуманный контрольный фонарь
11. 8А Переключатель и указатели поворота, указатели поворота Указательные лампы, контрольная лампа в режиме избегания
12.16A Прикуриватель, гнездо для держателя лампы
13. 8A Дальний свет правой фары
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15. 8A Средний свет правой фары
16. 8A Средний свет левой фары
К1. Без него не будет работать двигатель омывателя заднего стекла
К2.
Ответственный за работу указателей поворота и световой сигнализации
К3. Обеспечивает работу стеклоочистителя
K4. Защищает фары Стоп-сигналы и габариты автомобиля
К5. Обеспечивает работу длинномерных фонарей
К6. Гарантирует работу омывателя оптики
К7. Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
К8. Звуковой сигнал или просто щелчок по
K9. Защищает от высокого напряжения вентилятор охлаждения двигателя
К11. Отвечает за работу устройства обогрева заднего стекла
K12 Обеспечивает лампы ближнего света
Ну мы все рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109. Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле практически всегда присутствует на корпусе или на крышке. монтажный блок, поэтому думаю разобраться в этом вопросе не составит труда.
Так далеко.
Блок предохранителей ВАЗ 2109 стоит с левой стороны автомобиля, под капотом, перед лобовым стеклом.Добраться до него очень просто. Достаточно снять с него крышку и блок предохранителей и реле откроется.
В блоке предохранителей 2109 установлены предохранители, рассчитанные на различные токи и работающие для защиты различных частей электрооборудования автомобиля. При превышении допустимых параметров на конкретном участке автомобильной сети сгорает предохранитель, тем самым обесточивая поврежденный участок, а можно сказать, спасает машину от более неприятных ситуаций, даже от пожара.
Однако не забывайте, что перед заменой перегоревшего предохранителя в блоке предохранителей ВАЗ 23109 нужно сначала узнать, по какой причине он сгорел, устранить эту неисправность и только потом ставить новый предохранитель.Если сразу установить новый предохранитель, не выясняя причин, в лучшем случае новый «предваритель» сгорит, а в худшем случае устроим пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока.
Поэтому всегда будьте осторожны при установке новых предохранителей, иначе при несоблюдении «амперожа» выйдет из строя электрооборудование автомобиля.
Монтажный блок На ВАЗ 2109 устанавливалось несколько видов. Расположение и типы предохранителей на них были разными.Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-372,2010-18 уже имели предохранители ножевого типа и расположение на платах предохранителей отличалось.
Каждая плавильная вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым продолжая зону поиска неисправности.
| Номер предохранителя * | Защищенные цепочки электронной почты |
| 1 (8a) F9 (7,5A) | Фара противотуманная правая |
| 2 (8a) F8 (7,5A) | Левая противотуманная фара |
| 3 (8a) F1 (10A) | Очистители фар (на момент включения). Реле включения очистителей фар (контакты). Аптека Омок Аптека Клапан |
| 4 (16a) F7 (30A) | Очистители фар (рабочий режим). Реле включения очистителей фар (обмотка). Электродвигатель стеклоомывателя. Мотор-редуктор силовой агрегат. Реле времени заднего слоя. Клапаны включения омывателя ветровых и задних стекол. Реле (обмотка) включения двигателя вентилятора охлаждения электродвигателя вентилятора. Реле (обмотка) включения плиты заднего стекла. Контрольная лампа обогрева заднего стекла.Значок лампы освещения |
| 5 (8A) F16 (15A) | Указатели поворота и триггер указателей поворота и аварийная ситуация (в режиме индикации поворота). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода). Реле включения очистителя двигателя и очистителя лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа стояночного тормоза. Светильник Табо «Стоп». Указатели температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр |
| 6 (8a) F3 (10A) | Фонари задние (стоп-сигналы).Освещение палафона |
| 6 (8a) F6 (30A) | Электростеклоподъемники передних дверей. Включение стеклоподъемников |
| 7 (8a) F10 (7,5A) | Светильники для вывески ссуды. Подкаст лампа. Световые приборы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя |
| 8 (16a) F5 (20A) | Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения. |
| 9 (8A) F10 (7,5A) | Фара левая (габаритный свет). Фонарь задний левый (габаритный свет) |
| 10 (8a) F11 (7,5A) | Фара правая (габаритный свет). Фонарь задний правый (габаритный свет) |
| 11 (8a) F2 (10A) | Указатели поворота и этикетка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации |
| 12 (16a) F4 (20A) | Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла.Розетка для переносной лампы. Сигарета |
| 13 (8a) F15 (7,5A) | Фара правая (Far Light) |
| 14 (8a) F14 (7,5A) | Левая фара (Дальний свет). Контрольная лампа в комплекте фары Highlands |
| 15 (8a) F13 (7,5A) | Фара левая (Ближний свет) |
| 16 (8a) F12 (7,5A) | Фара правая (средний свет) |
| * Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17.3722 | |
Говоря о блоке предохранителей ВАЗ 2109, нельзя не упомянуть реле, которые также устанавливаются в автомобильный монтажный блок.
Добрый день.
Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине были скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099.Также примените подробную схему предохранителей в монтажном блоке.
Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:
Предохранитель | Ампер | Что отвечает: |
Противотуманные фары правые | ||
Противотуманные фары слева | ||
омыватель фар | ||
Вентилятор отопителя | ||
Поворот | ||
Давление масла | ||
Освещение салона | ||
Электрические стеклоподъемники | ||
Государственный номер | ||
Звуковой сигнал | ||
Фонарь задний правый, газ | ||
Избегание | ||
Нагревательный элемент обогрева заднего стекла | ||
Фара правая | ||
Фара левая | ||
Ближний свет, левая фара | ||
Средний свет правой фары | ||
Запасной | ||
Запасной | ||
омыватель фар | ||
Вентилятор отопителя | ||
Давление масла | ||
Тормоза задние | ||
Государственный номер | ||
Вентилятор радиатора | ||
Габрит задний левый | ||
Габрит задний правый | ||
Аварийный сигнал | ||
Сигарета | ||
Фары дальнего света правые | ||
Дальний свет, левая фара | ||
Ближний свет, левая фара | ||
Средний свет правой фары |
Автомобиль представляет собой сложный механизм, с множеством различных узлов, деталей и электрических цепей, читайте в статье -.
Для защиты последних (в основном от перегрузки и короткого замыкания) предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок — установка, он же блок предохранителей.
Что нужно знать о блоке предохранителей 2109?
- На ВАЗ 2109 под капотом машины находится блок предохранителей: слева, между основанием лобового стекла и моторным щитом.
- На сегодняшний день можно встретить два варианта монтажного блока «Девятка»: старый, тип 17.3722, и новые, 2114-3722010-60 / 2114-3722010-18 (устанавливаются на автомобили ВАЗ с 1998 года). Их отличие — различное обозначение реле, разъемов и предохранителей; Разная оценка последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора системы охлаждения и времени омывателя заднего стекла. Обозначения
- на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить по блок-схеме, за какую электрическую цепь отвечает каждый из них.
Например, предохранитель с обозначением F3 в новом монтажном блоке (предохранитель соответствовал цифре 6) отвечает за освещение кабины и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель номер 3) — за Faromusers и Faroocomitters, а также T d.
Например, предохранитель с обозначением F3 в новом монтажном блоке (предохранитель соответствовал цифре 6) отвечает за освещение кабины и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель номер 3) — за Faromusers и Faroocomitters, а также T d.Блок-схема предохранителей ВАЗ 2109.
Монтажный блок 17.3722.
- (К6) реле включения фартокомитеров;
- (К1) Реле времени омывателя заднего стекла;
- (К2) Отключение индикаторов вращения и аварийной сигнализации;
- (К3) реле переключателя;
- контактных перемычек на месте реле контроля ограничения;
- (К10) реле включения обогрева заднего стекла;
- запасной предохранитель;
- (К5) реле включения танцевального света;
- (K11) ОТНОСИТЕЛЬНО НАДЕЖНЫХ БУМАЖНЫХ ФОНАРОВ; Предохранитель
- ;
- (К9) включение мотора вентилятора охлаждения мотора;
- (К8) переключатель реле звукового сигнала;
Монтажный блок 2114-3722010-60.
Схема соединений узла крепления 2114-3722010-60.
- внешняя цифра в обозначении вилки — это количество колодок, а внутренняя — условный номер вилки.
- поплавковые предохранители F1-F16.
- Средний свет Реле фар K9.
- реле включения дальнего света фар К8.
- реле включения звуковых сигналов К6.
- реле включения заднего стекла К7.
- реле включения очистителей фар К1.
- включение сюжета на К5.
- реле контроля исправности ламп К4.
- Выключатель очистителя лобового стекла K3.
- реле-прерыватель указателей поворота и сигнализации К2.
Схема соединений монтажного узла 17.3722.
- выключатель поворотов и сигнализаторов К2;
- пловцов переключатель К3;
- реле электрических стеклоподъемников (не установлено) К7;
- реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
- реле времени заднего стекла С1;
- включение вентилятора системы охлаждения двигателя, вентилятора, вентилятора системы К9;
- реле включения Faroocious C6;
- реле включения обогрева заднего стекла К10;
- включение звукового сигнала К8;
- реле включения дальнего света фар К5;
- средний свет реле фар К11;
- внешняя цифра в обозначении вилки — количество колодок, а внутренняя — условный номер вилки;
Возможные неисправности предохранителей ВАЗ 2109 и способы их устранения.
1. Поломка предохранителя (одного или нескольких).
Это наиболее частая поломка монтажного блока. Устранить его просто: купить новый соответствующий предохранитель с желаемой силой тока и установить на место старого. Но не забудьте выяснить причины выхода последнего. В противном случае проблема может повториться.
2. Окисление контактов платы с текущими дорожками.
Еще одна довольно частая проблема, из-за лучшего расположения блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно она здесь является источником проблем, которые можно решить двумя способами: первый — это покупка нового монтажного блока и установка его на место, имеющееся, а второй — просто очистка оксидных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное подходить ответственно, а все действия — предельно аккуратно и аккуратно.
Итак, отключите все имеющиеся в блоке реле и предохранители, снимите плату, почистите с помощью обычного растворителя (здесь важно — чтобы не повредить круг микросхем, придется поработать паяльником.
), и верните все на место в обратном порядке.
На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:
Первый тип — монтажный блок с 11 реле, есть два варианта:Установочный блок старого образца (самый единичный)
Монтажный блок нового образца (аналог первого)
Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо. У них 11 релюсов и 16 предохранителей.Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.
Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и переключатель ротора, а это сделано для функции «Стояночный свет»: потянув за ключ повернуть поворотный переключатель влево или вправо габаритов, при этом подсветка номера и приборов не включалась.
И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.
Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.
Faroocomiters: При включении света на Ш4 / 8 появился плюс, дальше предохранителя 3, от него на реле Faroocomiters K6.Если включить омыватель лобового стекла, то реле включилось, а если фары включены, то на моторы ш7 / 3 подавали плюс.
Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.
Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.
На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …
Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно течет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.
Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось если включить фары ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.
Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже непонятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени стеклоомывателя заднего стекла
K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — Реле светового сигнала боли
K6 — Реле очистителей фазовых ламп
K7 — реле питания электрические стеклоподъемники
K8 — Реле включения звука
K9 — СВЯЗЬ С РЕЖИМОМ ИГРЫ ВЕНТИЛЯТОР ДВИГАТЕЛЬ СИСТЕМА ВЕНТИЛЯТОРА
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) Правый противотуман свет, индикатор включения
2 (8А) Левая противотуманная фара
3 (8А) Начальник аптеки (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16А) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла.
Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода). Мотор и включение переключателя очистки лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрева сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа. Фонарик для освещения приборов.Лампа постоянного наружного освещения.
8 (16А) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Токовый сигнал и включение
9 (8А) Фара левая (габаритный свет).
Задний фонарь (габаритный свет)
10 (8А) Передняя правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Лампа непрерывного включения дальнего света
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Расположен предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.
старого образца и нового образца.
Самый популярный блок, поставляемый с EUROPANLEL
второй вариант
Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением некоторых цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле очистителей фар, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.
Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:
Первый тип блоков с 9 реле: К1 — Реле Фарусиллера
Их есть:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.
Габаритные размеры: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), и навесить габариты на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.
Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (от кнопки) на ш3 / 16.
Зарядка генератора: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключил напрямую без реле, то есть пока держишь рычаг, водитель льет.
Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. С него на реле дальнего света и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от чатающего рядом предохранителя (постоянный плюс).
Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса с кнопки, подает питание на ш3 / 10 на пятку заднюю.
На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.
Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитеры: Их реле заменило реле вентилятора, поэтому ш3 / 16 (плюс от кнопки) пошло прямо на ш7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.
Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что они были рядом) стали использовать ш6 / 1, он подключался к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. В основном это автомобили с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели хода копателя и сигнализации
K3 — Реле очистителя лобового стекла
K4 — Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения электрических стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).
Лелект на очистители фар (Контакты). Фара включения омывателя
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фар. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Фонарь багажника
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20A) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30А) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электростеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя.
Электрибор омывателя заднего стекла.Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на е-газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Задний фонарь (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Прерывание включения индикаторов поворота и аварийной сигнализации (в режиме индикаторов поворота).
Индикаторы вращения в режиме индикации вращения и соответствующая контрольная лампа. Лампа света (лампа заднего хода).Мотор и переключающее реле очистителя лобового стекла. (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (обмотка). Заказчик сигнализатора Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители
2114 Круг диких сапсанов, Кэти, Техас 77494
Красивый двухэтажный дом с множеством улучшений. 4 спальни и 3 1/2 ванные комнаты.Поднимитесь к своему прекрасному крыльцу и потрясающей входной двери с входом без ключа. Кухня и основная ванна с гранитом, раковина под монтажом, 42-футовые шкафы, встроенная бытовая техника SS, включая газовую плиту, посудомоечную машину, микровентиляционное отверстие! Столовая! Островная кухня! Первичный с негабаритной гардеробной, двойной раковиной, туалетным столиком с гранитом, стеклянной душевой кабиной и угловой ванной! Игровая комната вверх.
Кованые перила. Крытый дворик! Спринклер спереди и сзади. Великий Куль-де-Сак Лот. Во второй спальне наверху есть собственная полноценная ванная, а наверху есть еще одна полноценная ванная.
Продано Диапазон цен:
370 001–420 000 долл. США
Адрес:
2114 Круг дикого сапсана
Юридическое описание:
ПОСАДКА HAWKS СЕК 1, БЛОК 2, ЛОТ 9
Тип недвижимости:
Односемейный
Ванных:
3 полных и 1 половина ванн
Год постройки:
2014 / Оценочный район
пл.:
2,6 (м²) / Оценочный район
Размер лота:
7 048 кв.
Футов 655 (м²) / Оценочный район
Комиссия за обслуживание:
$ 785 / Ежегодно
Комнат / Лот Размеры
Основная спальня:
16×17, 1-я
Подсобное помещение Описание:
8×6, 1-я
Описание номера:
Зал для завтрака, Семейный номер, Официальная гостиная, Игровая комната Up, Подсобное помещение в доме,
Завтрак:
3.66 x 3,05 (м)
Основная спальня:
4,88 x 5,18 (м)
Игровая комната:
4,88 x 4,57 (м)
Подсобное помещение Описание:
2,44 x 1,83 (м)
Описание номера:
Зал для завтрака, Семейный номер, Официальная гостиная, Игровая комната Up, Подсобное помещение в доме,
Элементы интерьера
Камин:
1 / Подключение газа
Описание ванной комнаты:
Двойные раковины, половинная ванна, основная ванна + отдельный душ
Описание спальни:
Основная кровать — 1 этаж, зона отдыха, разделенная планировка, гардеробная
Кухня Описание:
Барная стойка для завтрака, остров без варочной панели, кладовая, кладовая
Охлаждение:
Центральная электрическая
Подключений:
Подключение электрической сушилки, подключение стиральной машины
Энергетическая характеристика:
Потолочные вентиляторы, Цифровой программный термостат, Устройства Energy Star, Energy Star / CFL / Светодиодные лампы, Energy Star / Светоотражающая крыша, Высокоэффективное ОВКВ, ОВКВ> 13 SEER, Изолированные двери, Изолированные / Низкоэмиссионные окна, Изоляция — Батт, Изоляция — выдувная целлюлоза, изоляция — жесткая пена, лучистая перегородка на чердаке
Интерьер:
Сигнализация — Собственная, Молдинг короны, Шторы / Шторы / Оконное покрытие, Пожарная / Дымовая сигнализация, Официальный вход / Фойе, Высокие потолки
Внешний вид
Внешний вид:
Кирпич, Цементная плита, Камень
Описание лота:
Cul-De-Sac, Подразделение Лот
Канализация:
Водный район
Расположение объекта:
Cul-De-Sac, Подразделение Лот
Внешний вид:
Задний двор огорожен, крытый патио / терраса, крыльцо, спринклерная система
Дополнительная информация
Тип жилья:
Отдельно стоящая
Тип списка:
Исключительное право продажи / аренды
Финансовая информация
Рассмотрено финансирование:
Продажа за наличные, обычная
Прочие комиссии:
Да / 300 / Комиссия за перевод
Комиссия за обслуживание:
Обязательно / 785 $ / ежегодно
Налоги без освобождения:
$ 8, 776/2020
4 дня | Продолговатая модель | φ16 | 1a1b | 2 | Паяльная пластина | [присутствует] IP40 | CE / UL / TUV / CCC / CSA | 18 | 24 9016. 5 | 1,5 | 1 | Полностью съемник | ||||||||
4 дня | Продолговатая модель | φ16 | 1a1b | 2 | Уплотнение под пайку | [присутствует] IP40 | CE / UL / TUV / CCC / CSA | 18 | 1,5 | 1 | Снятие слева | |||||||||
4 дня | Продолговатая модель | φ16 | 1c | 2 | Уплотнение под пайку | [настоящее время] IP40 | CE / UL / CUL / TUV / CCC | 18 | 24 | .41,5 | 1 | Полностью съемник | ||||||||
4 дня | Квадратный тип | φ16 | 1a1b | 2 | Уплотнение под пайку | [Настоящее время] IP65 Маслостойкость | CE / UL / TUV / CCC / CSA | 18 | 24 | 1,5 | 1 | Полностью съемник | ||||||||
4 дня | Квадратный тип | φ16 | 1a1b | 2 | Уплотнение под пайку | [настоящее время] IP40 | CE / UL / TUV / CCC / CSA | 18 | 24 | 9016.1,5 | 1 | Снятие слева | ||||||||
4 дня | Круглая модель | φ30 | 1a | 2 | Винтовой зажим | [присутствует] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 30 | — | Полностью съемник | |||||||||
В тот же день Наличие | Круглая модель | φ30 | 1a | 2 | Винтовой зажим | [присутствует] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 30 — | — | Снятие слева | |||||||||
4 дня | Круглая модель | φ30 | 1a1b | 2 | Винтовой зажим | [настоящее время] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 84 — | — | Полностью съемник | |||||||||
В тот же день Склад | Круглая модель | φ30 | 1a1b | 2 | Винтовой зажим | [Присутствует] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 37 | — | — | Снятие слева | ||||||||
33 дня | Круглая модель | φ30 | 1a1b | 3 | Винтовой зажим | [настоящее время] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 84 — | — | Полностью съемник | |||||||||
92 дня | Круглая модель | φ30 | 1a1b | 3 | Винтовой зажим | [Настоящее время] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 84 — | — | Снятие слева | |||||||||
4 дня | Круглая модель | φ30 | 1a | 2 | Винтовой зажим | [присутствует] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 41 | 6 | Полностью съемник | |||||||||
В тот же день Склад | Круглая модель | φ30 | 1a | 2 | Винтовой зажим | [присутствует] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 41 | 41 — | 6 | Снятие слева | ||||||||
4 дня | Круглая модель | φ30 | 1a1b | 2 | Винтовой зажим | [Настоящее время] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 84 — | 6 | Полностью съемник | |||||||||
4 дня | Круглая модель | φ30 | 1a1b | 2 | Винтовой зажим | [Настоящее время] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 84 — | 6 | Снятие слева | |||||||||
92 дня | Круглая модель | φ30 | 1a1b | 3 | Винтовой зажим | [Настоящее время] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 84 — | 3 | Полностью съемник | |||||||||
92 дня | Круглая модель | φ30 | 1a1b | 3 | Винтовой зажим | [Настоящее время] IP65 Маслостойкий | CE / UL / TUV / CCC / CSA | 37 | 84 — | 3 | Снятие слева |
5Moroso 63821 Монтажный комплект генератора / вакуумного насоса для малого блока Ford: Automotive
В настоящее время недоступен.
Мы не знаем, когда и появится ли этот товар в наличии.
- Убедитесь, что это подходит введя номер вашей модели.
- Малый блок Ford 289, 302, …
- Для электрического водяного насоса Meziere Этот монтажный комплект Moroso генератора переменного тока и вакуумного насоса предназначен для небольшого блока Ford с водяным насосом Meziere серии 680-WP111 и усовершенствованным вакуумным насосом Moroso. Кронштейн поставляется со всеми проставками и крепежными деталями. Позволяет установить генератор и вакуумный насос по обе стороны от двигателя. Предметы, которые будут использоваться для установки …
- 680-WP111 Series Meziere Water …
- 710-64885 Вакуумный насос Moroso…
- 710-23523 Коленчатый вал Moroso …
Позволяет установить генератор и вакуумный насос по обе стороны от двигателя. Предметы, которые будут использоваться для установки …БЛОК 52 | ГОРЕНИИ Горы Надежды
ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ В ИНТЕРЬЕРЕ
Материалы, спецификации и планы этажей могут быть изменены без предварительного уведомления.Любые материалы для полов, показанные на планах / брошюрах и изображениях интерьера, могут отличаться от стандартных напольных покрытий или размеров, предусмотренных для дома.
Все указанные или представленные размеры комнат являются приблизительными внутренними размерами. Фактическая полезная площадь может отличаться от указанной в зависимости от условий на месте, инженерных, конструктивных или городских требований. Размеры отдельных комнат могут отличаться. Площадь этажа (известная как расчет площади в квадратных футах) дома — это общая площадь каждого этажа над уровнем земли, измеренная от средней линии общих стен или до внешней поверхности наружных стен, методы и допуски, предписанные (указанные в) Бюллетень 22 Tarion Warranty Corporation.Балконы могут отличаться, план показан только на высоте, планы этажей могут меняться в зависимости от высоты, ориентация помещения может быть обратной, и покупатель соглашается принять то же самое. Строительство жилища может быть не таким, как показано. Все квартиры продаются без мебели. Функции, обозначенные как «необязательные» или «опциональные», оплачиваются дополнительно и могут быть недоступны в зависимости от стадии строительства дома.
Двери гаража в блоки не являются обязательными и могут быть доступны только в том случае, если позволяет сортировка. Элементы, показанные «там, где допускает уклон», могут быть недоступны в зависимости от планировки земли и могут в некоторых случаях потребовать затопления другого места и прилегающих площадей пола, количество ступенек на всех подъездах и подъездах может варьироваться в зависимости от уровня.Как показано на поэтажных планах, некоторые окна являются элементом архитектурного дизайна и не являются частью жилого помещения. Расположение приспособлений, таких как электрические панели, резервуары для горячей воды, отстойные насосы, печи или опорные стойки, балки и т. Д., Может измениться в зависимости от условий площадки или инженерных требований, в готовых помещениях могут потребоваться механические примыкания к стенам, переборки или выходы боксов и гаражные места. Муниципалитет, застройщик, архитектор по контролю Продавца по своему единоличному и неограниченному усмотрению в любое время без предварительного уведомления.
Договор купли-продажи заменяет эти чертежи брошюры. E. & O. E.
Магазин сотовых телефонов Walmart в Чипли, Флорида | iPhone, телефоны Samsung, телефоны с предоплатой | Обслуживание 32428
«,» tooltipToggleOffText «:» Нажмите на переключатель, чтобы получитьБЕСПЛАТНОЙ доставки на следующий день!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»Мы прилагаем все усилия, чтобы снова начать работу.
- Временно приостановлено в связи с высоким спросом.
- Продолжайте проверять наличие.
walmart.com/account/api/location «,» hubStorePages «:» home, search, browse «,» enableHubStore «:» false «},» perimeterX » : {«isEnabled»: «true»}, «oneApp»: {«drop2»: «true», «hfdrop2»: «true», «heartingCacheDuration»: «60000», «hearting»: «true»}, » feedback «: {» showFeedbackSuccessSnackbar «:» true «,» feedbackSnackbarDuration «:» 3000 «},» webWorker «: {» enableGetAll «:» false «,» getAllTtl «:»0 «},» search «: {» searchUrl «:» / search / «,» enabled «:» false «,» tooltipText «:»
Скажите нам, что вам нужно
«,» tooltipDuration «: 5000,» nudgeTimePeriod «: 10000}}},» uiConfig «: { «webappPrefix»: «», «artifactId»: «заголовок r-footer-app »,« applicationVersion »:« 20.0,52 «,» applicationSha «:» 2b2fa7ae7cc148e01ffe2ff445132d34fe71577a «,» applicationName «:» верхний колонтитул «,» узел «:» a2a14434-b205-4f61-84a9-062bf09c6093 «,» облако «:» eus9 «-prod oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» 2b2fa7ae7cc148e01ffe2ff4451 «APP:0.
52-2b2fa7 «},» expoCookies «: {}}| Технология | LTE MIMO |
| заявка | Доставка LTE для общественных мест и крупных предприятий |
| Антенный интерфейс | 4. Коаксиальный разъем 3-10 |
| Расположение антенны | Внешний |
| Количество антенн | 2 |
| Безопасность загрузки и хранения | Безопасная загрузка, безопасное хранилище (TrE) |
| Контроллер для управления безопасностью RP | HTTPS |
| Fronthaul и OTA Security | Шифрование PDCP |
| Интерфейс Fronthaul | IP Ethernet LAN |
| Общий стандарт | Базовая станция локальной сети 3GPP Release 10 |
| Стандарт здоровья | FCC, часть 24E | FCC, часть 27, |
| Тип модуляции | DL: QPSK, 16QAM, 64QAM | UL: QPSK, 16QAM |
| Физический интерфейс | RJ45 / GigE |
| Радио Стандарт | FCC, часть 24E | FCC, часть 27, |
| Сроки и синхронизация | IEEE 1588 v2 (от контроллера) |
| Мощность передачи | 2 x 125 мВт |
