Как проверить емкость аккумулятора телефона: Мультиметром, Приложениями, USB-Тестером

Батарея любого телефона со временем изнашивается и начинает хуже держать заряд. Процесс этот – неизбежный и не зависит от стоимости телефона, его модели и используемого типа аккумулятора (никель-металлогидридный, литий-ионный или литий-полимерный).

В зависимости от эксплуатации, бережливости и частоты зарядки-разрядки, батарея за два-три года частично исчерпывает свой ресурс, а через 5 лет может стать непригодной.

У кого-то – раньше, у кого-то – позже. Чтобы заранее знать, сколько у нее еще осталось запаса и когда готовиться к замене, нужно уметь точно определять текущую емкость аккумулятора телефона.

Что такое емкость аккумулятора

Для начала нужно разобраться, что это такое – емкость аккумулятора. Это его способность накапливать и возвращать энергию постоянного тока. Измеряется в ампер-часах или ватт-часах. Обозначает этот показатель, на протяжении какого времени аккумулятор сможет обеспечивать питание телефона.

Например если у батареи емкость 1750 мАч, то это значит, что она проработает 10 часов при нагрузке током 175 мАч, или 5 часов при нагрузке 350 мАч, или 1 час при нагрузке 1750 мАч.

В результате различных процессов, идущих внутри аппарата, емкость АКБ постепенно уменьшается. Слишком быстрая разрядка при пассивной эксплуатации или резкая разрядка, когда была полная шкала, а после одного звонка осталось 15 процентов свидетельствуют о том, что батарея умирает и ее пора менять.

Важно! Если АКБ телефона вздулась либо деформировалась, но еще работает, ее нужно немедленно заменить. При возникновении внешнего износа батарея может лопнуть и вывести телефон из строя.

Где указывается и как узнать емкость аккумулятора

Емкость аккумулятора пишется на самой батареи, как правило, на той стороне, что прилегает к внутренней части аппарата. Значит, просто сняв крышку, узнать ничего не получится. Придется выключать телефон и вынимать аккумулятор.

Если аккумулятор несъемный или на нем ничего не написано, то можно посмотреть в приложенных при продаже документах или изучить характеристики своего мобильного телефона в интернете (например на сайте

market.yandex.ru).

Обратите внимание! Емкость батареи указывается приблизительно в следующем формате: 1300 mAh.

Так же можно воспользоваться мобильными приложениями, которые выпускаются под все платформы. Для Android и Windows Phone подойдут программы CPU-Z или 3C Battery Monitor, а для iPhone.

Если Вы их не смогли найти или они не поддерживаются вашими устройствами, то можно просто забить в поиске приложений Battery и скачать любое другое, скорее всего там будет весь набор необходимых функций.

Узнаем емкость аккумулятора с помощью приложений CPU-Z или 3C Battery Monitor

Обе программы выдали одинаковую и верную информацию — 4100 мАч, так же указали, что состояние хорошее. Помимо этого утилиты могут дать огромное количество полезной информации о состоянии железа и программном обеспечении.

Однако такими способами мы можем узнать заявленную емкость аккумулятора, фактический ресурс батареи узнать несколько сложнее. Это можно осуществить с помощью мультиметра, USB-тестера, или специальных мобильных приложении.

Проверяем аккумулятор телефона мультиметром

Мультиметр – это удобный многофункциональный прибор, имеющийся у многих в хозяйстве. Им можно измерить очень многое, включая емкости батареи. То есть, замерить им можно уровень тока, который отдает элемент питания – в Амперах. Чтобы проверить емкость, понадобится еще и резистор, а также часы.

Сначала надо полностью зарядить АКБ, после чего разрядить с помощью резистора. Затем снова поставить на зарядку и засечь, за какое время она полностью зарядится. Исходя из этих данных, остаточная емкость считается по формуле Е [А*час]= I [А] * T [час]. Получившийся результат и будет интересующей нас цифрой.

Внимание! Стоит отметить, что способ довольно долгий, сложный, нудный и требует непосредственно вашего участия. При этом совсем не точный. Поэтому мы не рекомендуем его использовать.

Через мобильные приложения

Проверить работоспособность аккумулятора на современном устройстве можно с помощью специальных мобильных приложений.

Проверяем емкость аккумулятора на Android

Проверить состояние аккумулятора на Android телефоне можно несколькими способами.

Способ №1. В поле для телефонного номера набираем: *#*#4636#*#* после чего у нас сразу откроется служебное меню, в котором нужно будет перейти во вкладку «Информация о батарее». В ней будет представлена общая информация о батарее и ее состоянии. К сожалению даже при неудовлетворительном состоянии система может сказать, что все хорошо.

Способ №2. С помощью мобильного приложения. Для этой цели идеально подойдет программа AccuBattery, которую можно  скачать в Google Play для всех телефонов с версией Android 5. 0 и выше. Нужно просто несколько раз разрядить — зарядить телефон и приложение точно вычислит реальную емкость аккумулятора и отобразит информацию во вкладке «Здоровье». Так же программа будет отслеживать общее состояние и износ батареи. Считать циклы заряда-разряда и давать ценные рекомендации по увеличению сроку службы АКБ.



На левом экране Sony Experia Z3 Compact, которому около 3 лет, на среднем экране Xiaomi Redmi 3s 32gb, которому около года. На правом экране Xiaomi Redmi 4x 32gb, которому полгода. Как видно, чем старше телефон, тем меньше у него осталось емкости.

Чем больше будет совершено циклов разрядов-зарядов, тем точнее получится информация. Не обязательно все время разряжать телефон в ноль.

Проверяем емкость аккумулятора на iPhone

Определить этот показатель на iPhone можно с помощью многофункциональной утилиты iBackupBot. Для начала ее нужно скачать и установить на компьютере (только PC и Mac), а затем подключить аппарат и запустить программу.

Далее нужно выбрать свое устройство из списка предложенных и нажать More information. Появится информация о емкости и количестве полностью пройденных циклов от зарядки до разрядки.

Где:

  • CycleCount: 211 — количество циклов полной зарядки и разрядки;
  • DesignCapacity: 1430 — заводской объем батареи, который заявленный производителем;
  • FullChargeCapacity: 1132 — полный объем зарядки;
  • Status: Success (все хорошо) — Текущий статус батареи;
  • BatteryCurrentCapacity 93% — текущий уровень заряда.

Проверяем емкость аккумулятора Windows Phone

Здесь существует несколько вариантов приложений с простыми говорящими названиями:

  1. Сведения о батарее – приложение для батареи мобильного телефона Windows Phone, показывающее основные параметры этого оборудования.
  2. Индикатор Батареи – выводит информацию о работе и исправности АКБ на экран блокировки или на живую плитку, ведет статистику.
  3. Battery by smalltech – показывает, сколько времени осталось, чтобы послушать музыку, посмотреть видео, поговорить и т. д.
  4. Battery – отображает текущий статус, время до выключения аппарата или до полной его зарядки, а также другие уведомления.
  5. Доктор батареи – показывает уровень зарядки, сколько устройство сможет работать на текущем уровне, а также дает советы по экономии заряда.

Все они подходят как для телефонов, так и для ноутбуков и прочих устройств на Windows.

Battery Doctor

Узнаем емкость смартфона с помощью USB тестера

USB тестер – это, по сути, тот же мультиметр, только предназначенный для современных устройств. Им, в отличие от обычного прибора, можно замерить и емкость АКБ мобильного устройства.

Прибор прост и понятен в использовании, подключается через USB-порт. Он способен измерить ток и напряжение, вывести полученные данные на дисплей. Подсчитывает количество энергии, проходящей через него, что используется для определения емкости АКБ.

Все свои вычисления прибор хранит в независимых блоках памяти, к данным всегда можно вернуться и перепроверить. Ненужную информацию можно удалить с помощью клавиши сброса содержимого.

Как замерить емкость батареи тестером:

  1. Полностью разрядить испытуемую батарею.
  2. Выставить значение активной ячейки памяти тестера на 0.
  3. Последовательно включить в цепь зарядное устройство и нужный аккумулятор.
  4. Когда аппарат будет полностью заряжен, тестер покажет уровень емкости батареи.

Поступить можно и полностью наоборот: сначала полностью зарядить телефон, а потом измерять время его полной

USB Тестер для измерения емкости аккумуляторов

Если от первоначальной емкости (заявленной производителем) осталось менее 50%, лучше ее поменять. Также сделать это следует, если ее внешний вид оставляет желать лучшего – есть вздутия и деформации.

Сделать замеры можно различными способами, но как утверждают отзывы и мнения на различных форумах, у всех – в том числе и мобильных приложений – есть погрешность, а значит, результат будет неточным.

Самым надежным является измерение через USB тестер. Однако приобретать этот прибор целесообразно, только если предполагается регулярное его использование. Для одного-двух аккумуляторов не имеет смысла. Хорошо, что измерение емкости – далеко не единственная его функция.

Остались вопросы о том, как узнать емкость батарее в телефоне, или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полезным, полным и точным.

Как измерить емкость аккумулятора мультиметром

Не секрет, что со временем емкость аккумуляторных батарей становится меньше, и они уже не могут отдавать устройству то количество тока, которое могли отдавать раньше. В связи с этом у многих пользователей часто возникает вопрос о том, как измерить емкость аккумулятора, а точнее, как узнать показатель его остаточного потенциала, с помощью которого можно понять, будет ли нуждаться АКБ в ближайшей ее замене.

Если исходить из понятия, что показатель емкости — это количество энергии или тока, отдаваемое батареей в течение определенного промежутка времени, просто «померить» ее мультиметром не получится. Если речь идет о том, как узнать реальную емкость аккумулятора в виде пальчиковых батареек, здесь придется вначале произвести замеры тока, а потом воспользоваться некоторыми нехитрыми вычислениями — для того, чтобы показатель был как можно более точным. Что же касается любого мобильника на базе Андроид, емкость аккумулятора телефона можно проверить с помощью небольшого USB-тестера.

Простая проверка емкости АКБ USB-тестером с последующим уточнением

USB-тестер для измерения емкости аккумуляторов имеет очень богатый функционал — с его помощью измеряется емкость батарей планшета, смартфона, повербанка. На основании того, что показывает этот прибор, можно составить представление об изношенности аккумуляторов: стоит ли менять батарею, либо нужно приобретать новый девайс.

С помощью всего лишь одной кнопки управления можно измерить разные показатели, в том числе и емкость аккумуляторной батареи того или иного устройства. Кнопка переключает ячейки памяти тестера и режимы работы. Если в подключаемом устройстве достаточный уровень напряжения, тестер включается.

Показатель емкости АКБ измеритель отображает как правило в левом нижнем углу. Точность замеров тестером не является стопроцентной, а посему рекомендуется воспользоваться несложной математической формулой на основании следующего примера.

Допустим, у вас есть некое устройство (телефон, повербанк или планшет), которое, будучи полностью разряженным, зарядилось в промежуток времени, равный 3 часам. Если вы ради любопытства сделали замер тока с помощью тестера, и его показатель составлял, например, 1,15 А, реальная емкость аккумуляторной батареи вашего устройства вычисляется путем перемножения меж собой этих двух чисел.

1,15 ампер — это 1150 миллиампер, умножаем это число на 3 и получаем 3450 мАч. Так измеряется реальная емкость. Если на вашем устройстве «вместимость» тока указана производителем в несколько раз больше фактической, это просто стандартный рекламный ход, верить которому не стоит.

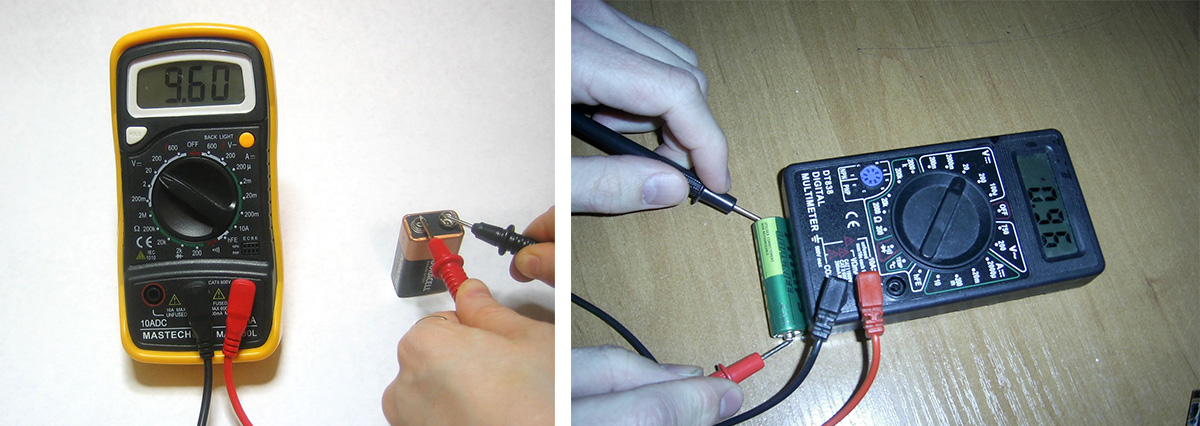

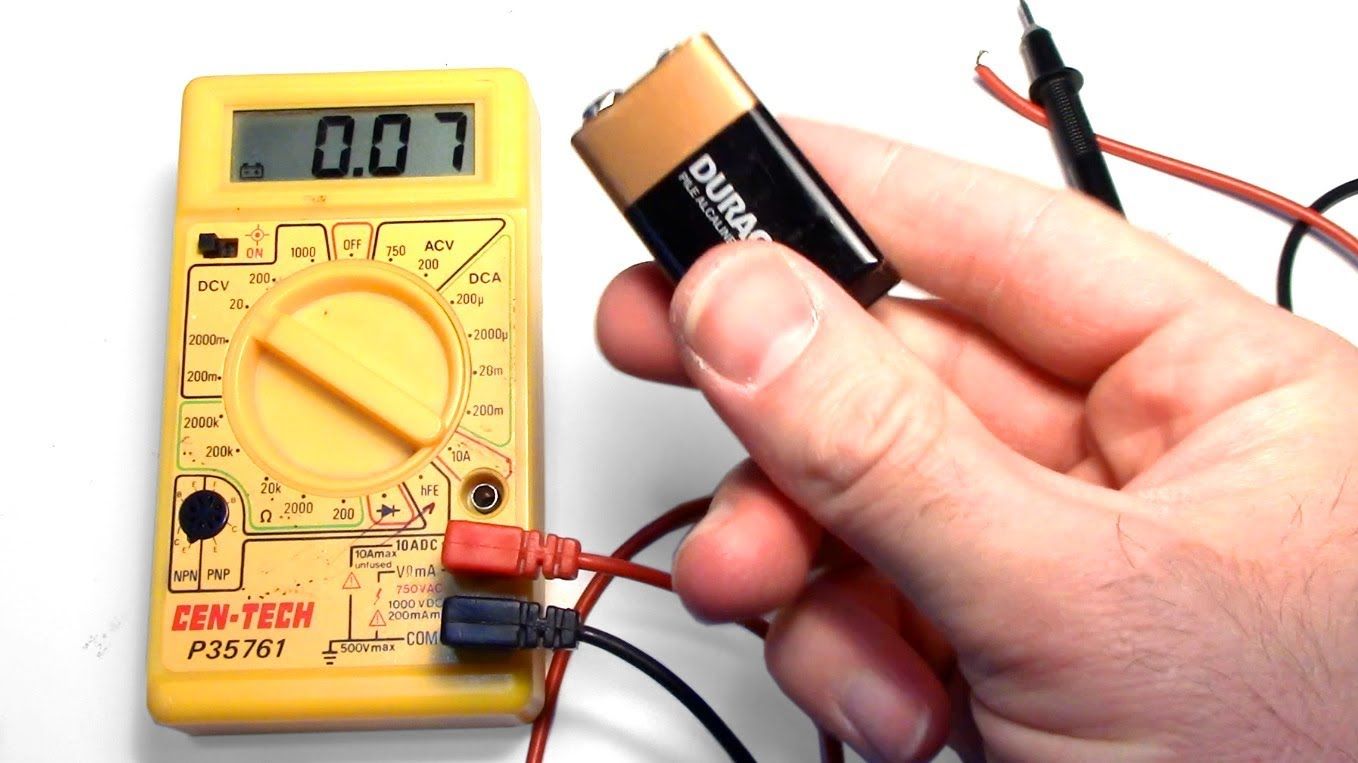

Как определить емкость батареек с помощью мультиметра

Саму емкость аккумулятора мультиметром определить не получится. Если быть точнее, этот прибор поможет в определении фактических показателей емкости.

Для того чтобы узнать емкость аккумулятора 18650, а также иных элементов питания, применяются так называемые «умные зарядные устройства». Но их стоимость довольно велика. Покупать такие ЗУ просто для определения емкости у пары-тройки аккумуляторов не стоит. Этот показатель легко определит обычный способ вычисления с предварительным использованием мультиметра. Однако при расчетах нужно соблюдать определенные тонкости.

Проверка показателя емкости аккумуляторных батарей мультиметром — это не просто измерение реального ее показателя, вычисления которого производятся с помощью элементарных математических вычислений. Необходимо обязательно измерить тот уровень тока, который отдает элемент питания (любая батарейка), и посчитать точное количество времени, в течение которого АКБ могла беспрерывно и качественно производить отдачу электрохимической энергии. Важно помнить о том, что все замеры не будут иметь уровень стопроцентной точности. Но именно они как нельзя лучше отражают истинную суть дела.

Литий-ионные аккумуляторы имеют свою шкалу разрядов. Она показывает, насколько U зависит от показателя заряда. Это необходимо знать: именно от уровня напряжения зависит показатель тока, идущего через сопротивление. Для того, чтобы эта зависимость не влияла на измерения, следует собрать дополнительное устройство — линейный стабилизатор тока ( 2,7-3 вольта).

Использование линейного стабилизатора

Применяя данный стабилизатор, установите показатель тока, рассчитав его из U аккумуляторной батарейки 2,7 вольт. Затем, используя стабилизатор U, подсоедините любое резисторное устройство (оно может быть изготовлено самостоятельно, либо приобретено в интернет-магазине). Измерьте ток, который проходит по цепи, и поставьте секундомер. Далее периодически проверяем и проводим контроль напряжения на клеммах батареи. Когда оно достигнет цифры 2,7 вольт, секундомер нужно будет быстро выключить и зафиксировать полученное время.

Итак, как измерить емкость аккумулятора 18650 и иных химических источников тока? Реальный показатель мы выводим, произведя умножение показателя тока, идущего по цепи путем сопротивления, на то самое время (в часах), которое было изначально потрачено. В этом и заключается наиболее точное измерение емкости. При отсутствии технических возможностей сконструировать стабилизатор напряжения, осуществить подсчеты и замеры будет труднее. Попробуйте найти выход из ситуации, используя переменный резистор.

Использование переменного резистора

Для того чтобы качественно провести тест на емкость, можно воспользоваться батарейкой меньшего формата. Например, 14500, фактическая емкость которой — 300 мАч. Возьмем переменный резистор в 100 Ом. Важный момент: если будет применяться резистор постоянного тока, процесс усложнится тем, что нужно будет часто записывать результаты его показаний и проводить расчеты потраченной емкости для определенных участков шкалы.

Есть возможность максимально усреднить показатели, ориентируясь в подсчитывании на «среднее арифметическое» число тока. Для того чтобы понять, как измерить емкость аккумулятора, рекомендуется применение переменного резистора с дозированным уменьшением показателя сопротивления в течение всего времени, пока проходит разряд аккумулятора. Важно, чтобы уровень тока был примерно одним и тем же на протяжении всего процесса.

Теперь переключите мультиметр в позицию вольтметра (измерение U) и замерьте U на клеммах вашей батарейки. Допустим, она имеет неполный уровень заряда, скажем, 4 вольта. Далее разрядите ее, подавая ток 450-500 миллиампер, время от времени сбавляя уровень сопротивления и контролируя напряжение. Когда оно снизится до цифр 2,7 вольт, отключите секундомер. Для того чтобы провести полный разряд батарейки посредством 500-миллиамперного тока, нужно около получаса, точнее, 25 минут. Теперь проведем умножение этого тока на количество времени, измеряемое в часах. Итак, реальный показатель емкости составляет 200 мАч.

Таким образом, становится ясно, как узнать емкость аккумулятора, применив наиболее точный способ — не просто путем замеров, но путем математических вычислений, которые наиболее точно могут отразить фактическое состояние АКБ и помочь пользователю сориентироваться в том, какой у нее потенциал в реальности.

Как проверить аккумулятор мультиметром: инструкции, фото, видео

Без рабочего аккумулятора современный автомобиль превращается в груду железа, пусть даже дорогого и хорошо упакованного. А проверить работоспособность столь важной детали можно с помощью мультиметра. Главное — знать особенности его использования в разных ситуациях. Для этого мы расскажем вам, как проверить аккумулятор мультиметром.

Из этого материала вы узнаете, как измерить акб мультиметром разными способами: как измерить напряжение аккумулятора мультиметром, как замерить амперы и т. п.

Общие сведения

Мультиметр позволяет узнать реальное напряжение аккумуляторной батареи, причем показатели будут максимально точными. В свою очередь, по напряжению вы поймёте, заряжена автомобильная батарея или она нуждается в питании.

Кстати, мультиметром можно узнать напряжение зарядных устройств телефонов. Видео, как проверить 12в мультиметром на примере такого блока питания:

А ещё этот измеритель позволяет выявить утечку тока. При этом важно проверить утечку не только на корпус, но и в бортовой автомобильной сети.

В целом же проверка аккумулятора мультиметром возможна на:

  • ёмкость;
  • сопротивление;
  • силу тока или ампераж;
  • заряд (напряжение).

Благодаря такому спектру измерений вы сможете свести к минимум вероятность быстрого разряда батарейки и увеличить срок её эксплуатации. А если, например, вы знаете, как проверить пусковой ток аккумулятора мультиметром, то поймёте, почему не заводится движок.

В этой полезной статье мы вам расскажем о самом главном. Начнем с того, как измерить аккумулятор мультиметром на заряд.

Как проверить заряд аккумулятора мультиметром

И сразу полезное видео, как проверить аккумулятор мультиметром:

Этот пункт также показывает, как замерить напряжение на аккумуляторе мультиметром у автомобиля. По сути, напряжение АКБ = зарядка батарейки.

 Как проверить зарядку мультиметром на автомобиле:

  1. Отсоединить АКБ от машины и подождать примерно пять часов.
  2. Поставить измерительное устройство на режим “вольтаж” (DC), который предназначен для проверки напряжения.
  3. Выбрать значение 20 вольт. Это верно, если напряжение аккумуляторной батареи не выше такого значения. Для обычных литиевых автоаккумуляторов 20 вольт хватает.
  4. Провода, подключенные к включенному тестеру-мультиметру, теперь необходимо присоединить к аккумулятору: красный кабель к плюсу, черный к минусу. Если у проводов единый цвет, смотрите на маркировку. Возможно, их нужно подключать к противоположным зарядам. Обязательно прочтите инструкцию по применению перед использованием мультиметра! Но есть приятный момент в том, как замерить зарядку аккумулятора мультиметром: если вы перепутаете цвета проводов, то цифра будет верной, но рядом с ней будет знак “-”.

Вот такая простая технология, как проверить зарядку аккумулятора мультиметром на автомобиле.

Когда провода прикасаются к батарейке, на дисплее появляются цифры, по которым можно понять степень заряда:

  1. От 12, 6 или 12,7 — будьте спокойны, с зарядом всё хорошо.
  2. Если значение хуже, но не опускается ниже 12,1, заряд примерно на 50% или чуть выше. В таком случае аккумулятор можно заряжать.
  3. Значение от 11,6 до 12 указывает на серьезное истощение. Время немного поволноваться и поставить АКБ на зарядку во избежание проблем.
  4. Если значение ещё ниже, дело, как говорят, » труба». Если продолжите использовать батарею в таком состоянии, она поломается.

Вот полезная картинка для проверки заряда аккумулятора мультиметром:

Как проверить заряд аккумулятора с помощью мультиметра, если движок включен, и можно ли это делать?

Если вы запустили движок, то мультиметром допустимо проанализировать функционирование АКБ. Но будет показано его функционирование наряду с генератором, а ещё работоспособность регулятора напряжения. Процесс, как измерить напряжение мультиметром на аккумуляторе автомобиля при включенном движке, обычный, но значения отличаются. Цифры, которые находятся в пределах нормы, чуть больше, где-то от 13 до 14. Если в ходе замеров появились другие значения:

  1. Сниженные говорят о том, что с зарядом есть проблемы. Также это может указывать на сбои в генераторной работе, что он не способен заполнять батарейку до нужного уровня.
  2. Если значения выше, АКБ заряжается не до конца, а генератор функционирует усиленно для снабжения энергией нужных автомобильных частей. Учитывайте обстановку. К примеру, в холоде АКБ утратила заряд, тогда генератор будет работать на повышенное напряжение, чтобы заполнить батарею. Можно подождать минут 15 и снова провести измерение.

Теперь вы знаете, как проверить заряд аккумулятора автомобиля мультиметром.

Видео о том, как проверить напряжение аккумулятора мультиметром на автомобиле:

Как измерить автомобильный аккумулятор мультиметром на ёмкость

Как проверить акб мультиметром, чтобы узнать ёмкость? Благодаря ней можно понять, сколько зарядки батарея отдаёт за какой-то временной промежуток при определенном напряжении. Емкость обозначается в А·ч. Мерить её мультиметром можно под нагрузкой.

Если вы хотите узнать, как проверить аккумулятор с помощью мультиметра под нагрузкой, можете взять две лампы головного света. Они включаются параллельно. В нашем примере общая их мощность равняется 110 Вт. Через лампочки будем подавать ток около 9 А. Перед началом процесса убедитесь, что АКБ полностью заряжена.

Инструкция проверки аккумулятора мультиметром на автомобиле:

  1. Подключить к клеммам нагрузку и измерительный прибор. Выбрать функцию измерения напряжения.
  2. Засечь время и подождать, когда напряжение на клеммах аккумуляторной батареи понизится до 10,3 В.
  3. Посмотреть на часы и определить, за сколько батарея утратила заряд. Пусть в нашем примере это будет 7 часов.
  4. Вычислить ёмкость. Для этого умножить время (в часах) на разрядный ток (в нашем случае 9), то есть 7 * 9 = 63 А·ч. Затем открываем паспорт АКБ и смотрим, какая ёмкость указана в нём. Например, 65 А·ч. Как видно, разница очень маленькая, значит, всё в порядке. Если же полученная ёмкость сильно ниже паспортной, батарею нужно менять.

Помните, что АКБ нельзя полностью разряжать, поэтому не допускайте, чтобы в ходе измерения напряжение опустилось ниже 10,3 В. Свинцовые батареи нельзя хранить разряженными, поэтому после проверки сразу до конца зарядите её, иначе через несколько дней она будет пригодна лишь для мусора.

Вот так проходит проверка АКБ мультиметром.

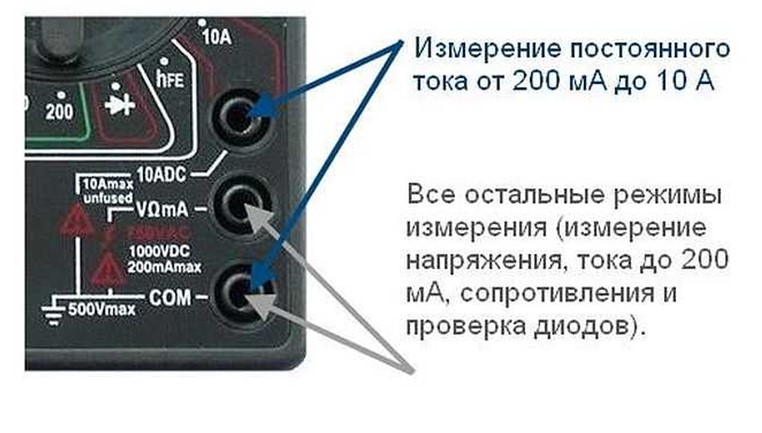

Как измерить силу тока мультиметром на аккумуляторе

Это вопрос из разряда как проверить ампераж аккумулятора мультиметром. Обязательно нужна нагрузка.

Силу тока бессмысленно и даже опасно мерить на самой АКБ.

В роли нагрузочного элемента может выступить фарная лампа. Помните, что нагрузка не может быть выше 120 Вт.

Как замерить ток аккумулятора мультиметром:

  1. Вывести переключатель измерителя на измерение нужного тока.
  2. Выбрать предел Амперов (сначала лучше максимальный).
  3. Положительный щуп соединить с плюсом АКБ.
  4. В разрыв минуса подключить лампу. То есть минус от мультиметра должен быть направлен на лампу, от которой цепь замыкается на аккумуляторном минусе.
  5. Проверить значения на мультиметре. Сравните их с теми, что указаны на корпусе АКБ.

Проследите, чтобы контакт щупа с АКБ длился не дольше двух секунд!

Мы узнали, как мультиметром проверить аккумулятор автомобиля на амперы. Главное — всё сделать быстро и точно. И вы это сможете сделать, потому что знаете, как проверить силу тока мультиметром на аккумуляторе.

На видео рассказывается подробно, как проверить ток аккумулятора мультиметром:

Как проверить автомобильный аккумулятор мультиметром на внутреннее сопротивление

Важно знать и то, как замерить мультиметром аккумулятор автомобиля на внутреннее сопротивление. Для этого тоже нужна нагрузка. Возьмём галогеновую лампочку 60 Вт. Ток потребления будет 5 А. Если ампераж составляет 100 А, то потеря напряжения не должна превышать 1 В. Значит, при нашем значении в 5 А напряжение около 0,05 В.

Как правильно проверить аккумулятор мультиметром:

  1. Подключить лампу к АКБ.
  2. Подождать, когда лампа начнёт светить.
  3. Когда это произошло, посмотреть значение напряжения на выводах АКБ, то есть нужно использовать мультиметр.
  4. Записать замеры.
  5. Выключить лампу.
  6. Ещё раз проверить значения вольтажа на выводах.

Теперь нужно только определить разницу между двумя значениями. Если она не больше 0,05 В, с АКБ всё в порядке, то есть внутреннее сопротивление правильное. Если разница большая, значит, АКБ очень изношена, постарайтесь в ближайшее время заменить её.

Теперь в вашей копилке есть ответ на вопрос: можно ли проверить аккумулятор мультиметром на внутреннее сопротивление.

Если вы не хотите самостоятельно разбираться в том, как измерить амперы мультиметром в аккумуляторе, как померить заряд АКБ, как проверить мультиметром авто аккумулятор на другие параметры, не переживайте. Всегда найдутся специалисты, которые за деньги или по дружбе проведут все необходимые измерения аккумулятора мультиметром.

Как замерить мультиметром аккумулятор на ток утечки

У любой АКБ присутствует ток утечки. Важно следить за тем, чтобы значение не было выше примерно 80 мА. Дело в том, что энергия хоть немного, но расходуется даже при всех отключенных потребительных частей автомобиля. Также стоит учитывать, что за счет энергии поддерживает функционирование сигнализации.

Если утечка слишком большая, значит, требуется диагностика.

Как замерить акб мультиметром на предмет утечки тока:

  1. Заглушить мотор.
  2. Выключить зажигание.
  3. Подождать минут 15.
  4. Выключить абсолютно все потребители.
  5. Снять минус с АКБ.
  6. Поставить мультиметр на режим проверки постоянного тока.
  7. Выбрать диапазон до 10 А.
  8. Соединить положительный кабель мультиметра с плюсом аккумулятора.
  9. К снятому минусу подключить минус АКБ.
  10. Зафиксировать показатели.

Если утечки нет, вы увидите нули. Если же утечка есть, по значениям поймёте, насколько она велика. Можно узнать, где кроется проблема: нужно по очереди отключать и включать предохранители.

Вот так просто разобраться в том, как измерить аккумулятор мультиметром на автомобиле на предмет утечки тока.

Теперь вы знаете, как померить амперы мультиметром на аккумуляторе, как осуществить проверку зарядки мультиметром аккумулятора, как проверить мультиметром аккумулятор с нагрузкой и многое другое. И для такого тестирования вам понадобится обычный мультиметр, и не нужна нагрузочная вилка.

Желаем вам выполнить замер аккумулятора мультиметром правильно и безопасно!

Вопрос — ответ

Вопрос: Как проверить аккумулятор автомобиля с помощью обычного мультиметра?

Ответ: Это зависит от цели измерения. С помощью мультиметра можно проверить напряжение, ёмкость и другие функции АКБ. В любом случае нужно выполнить правильное подключение щупов, а в некоторых случаях требуется дополнительная нагрузка, например, при измерении силы тока.



Вопрос: Как правильно измерить силу тока мультиметром на аккумуляторе?

Ответ: Для этого нужна нагрузка, в качестве которой можно взять лампочку от фары. На мультиметре выбирается режим измерения нужного тока. Далее положительный кабель соединяется с плюсом АКБ, в разрыв минуса подключается лампа.



Вопрос: Как можно проверить заряд аккумулятора простым мультиметром?

Ответ: Аккумулятор должен быть отсоединён от авто около пяти часов. Мультиметр переводится в режим “вольтаж” (DC). Выбирается значение 20 вольт. Теперь остаётся подключить провода от мультиметра к АКБ и наблюдать за цифрами на дисплее.



Вопрос: Как лучше проверить ампераж аккумулятора с помощью мультиметра?

Ответ: По сути, это то же самое, что измерить силу тока. Значит, нужно использовать нагрузку. Она не должна быть больше 120 Вт. Важно на мультиметре выбрать режим измерения нужного тока, а также максимальный предел Амперов.



Вопрос: Как проверить точное напряжение аккумулятора мультиметром?

Ответ: Измерив напряжение, вы узнаете состояние зарядки АКБ. Первое, что нужно сделать — отсоединить аккумулятор от машины и подождать несколько часов.



Как проверить ёмкость аккумулятора: какой прибор использовать лучше всего

Каждый автомобилист знает, что от источника питания в машине зависит очень многое и периодически его нужно проверять. Но практически мало кому известно, как можно это сделать самостоятельно. В современных аккумуляторах есть специальные индикаторы, которые меняют свой цвет, когда батарея перестаёт нормально заряжаться. Но убедиться, соответствуют ли показания индикатора действительности, можно только при помощи диагностики. Чтобы провести проверку, нужно знать, как и чем измерить ёмкость аккумулятора.

Какой прибор использовать для проверки ёмкости аккумулятора

Любая батарея в течение времени теряет эксплуатационные свойства и ёмкость вследствие снижения плотности электрохимической жидкости. Это связано с тем, что при ежедневной нагрузке доля кислоты в электролите снижается. Однако ёмкость источника питания довольно важный параметр, игнорировать который не стоит. Она показывает количество энергии, отдаваемой АКБ за определённый промежуток времени под определённой нагрузкой. Снижение ёмкости батареи может привести к постоянным проблемам с запуском двигателя автомобиля.

Для диагностики своей машины необходимо периодически проводить проверку ёмкости аккумулятора и знать, в чём она измеряется.

Есть несколько способов, как узнать ёмкость аккумулятора:

  1. При помощи ареометра можно измерить плотность электрохимической жидкости. Но этот способ мало подходит для современных АКБ, так как в них нет отверстий для такого рода диагностики, и в целом данный метод опасен возможностью обжечься электролитом, а также не даёт наглядных показаний о состоянии батареи.
  2. При помощи нагрузочной вилки можно проверить напряжение. Это устройство, которое представляет собой вольтметр с парой специальных клемм-щупов, показывает напряжение батареи под нагрузкой. В зависимости от его показаний делают выводы о состоянии АКБ.
  3. При помощи контрольного разряда можно проверить состояние батареи, но этот способ требует больших временных затрат. АКБ необходимо сначала полностью зарядить, а затем разряжать под заранее известной нагрузкой, что занимает много времени.
  4. При помощи тестера можно проверить сразу несколько параметров: ёмкость, напряжение, утечку тока на аккумуляторе. Этот способ считается самым быстрым, надёжным и удобным. А воспользоваться им может абсолютно любой автомобилист.

Проверка ёмкости мультиметром

Универсальный прибор для измерения ёмкости аккумулятора, который стоит иметь в запасе каждому автолюбителю, – мультиметр. С помощью него можно измерить множество параметров АКБ и на основании этих данных сделать вывод о состоянии батареи и её дальнейшей участи.

Какие параметры можно проверить

Основные параметры, проверяемые мультиметром:

  1. Зарядка аккумулятора. Проверив показания напряжения, можно выяснить, заряжен ли источник питания или требуется подзарядка постоянным током. Для проверки только напряжения батареи на мультиметре включают режим DC и подключают прибор к аккумулятору, подсоединяя чёрный провод к минусовой клемме, а красный к плюсовой. При этом АКБ должна быть отключена от нагрузки, то есть одну из клемм необходимо отсоединить от машины.
    Важно знать, что щупы мультиметра абсолютно одинаковые, но принято чёрный подключать именно к минусовой клемме, и большая часть инструкций написана исходя из этого правила. Если подключить щупы наоборот, то показания прибора будут зависеть от его типа. Устройства с жидкокристаллическим дисплеем покажут результат со знаком минус. А приборы с аналоговым указателем (шкала со стрелочкой) не покажут ничего, так как стрелка упрётся в начало шкалы, и результатов измерений увидеть не удастся. Существуют аналоговые устройства с двойной шкалой, в которых ноль располагается посередине и стрелка может отклониться в любую сторону, однако они встречаются очень редко.
    Если прибор показывает напряжение от 12,6 до 13,2 В, это говорит о полной зарядке АКБ. Напряжение 12,2 В свидетельствует о том, что батарея наполовину разряжена. Если же показания мультиметра менее 12 В, то АКБ разряжена полностью.

    Показания, соответствующие норме в холостом режиме работы АКБ, не свидетельствуют об исправности аккумулятора. Чтобы удостовериться в том, что деталь полностью исправна, потребуется провести замеры напряжения ещё и под нагрузкой. В рабочем режиме исправный и полностью заряженный аккумулятор при нагрузке в 100 ампер должен показывать напряжение не меньше 10,8 В.

  2. Внутреннее сопротивление. Значения этого параметра используются для проверки исправности источника питания. Для этого к аккумулятору подключают обычную лампочку 12 В. Через некоторое время мультиметром замеряют напряжение на клеммах батареи. Затем лампу отключают и снова измеряют напряжение на клеммах, а потом сравнивают показания прибора. У исправного аккумулятора разница в показаниях не превышает значение 0,05 В. Если она больше нормы, то это значит, что внутреннее сопротивление АКБ выше. А это может быть свидетельством значительного ухудшения состояния источника питания.
  3. Ёмкость. Это основной параметр исправности батареи, а мультиметр – самый удобный измеритель ёмкости аккумулятора.

В чём измеряется ёмкость АКБ

Прежде чем разбираться, как измерить ёмкость аккумулятора мультиметром, необходимо знать, что это такое.

Многие автомобилисты видели наклейки на источниках питания с символами «60 А/ч», «75 А/ч» и т. д. Это и есть показатели ёмкости, которая измеряется в Ампер-часах и говорит о том, какое количество энергии батарея может отдать под нагрузкой в течение часа. То есть АКБ с показателем 55 А/ч под нагрузкой в 55 ампер проработает час. Если нагрузка будет меньше, соответственно, аккумулятор проработает дольше.

Ёмкость источника питания изменяется на протяжении всего срока службы батареи. В новых АКБ её значение самое высокое, так как пластины только разрабатываются. При правильной эксплуатации аккумулятора после начала его использования наступает равномерный период работы, когда ёмкость остаётся неизменной. Но со временем пластины АКБ изнашиваются, и ёмкость снижается.

Существует два способа проверить ёмкость аккумулятора мультиметром: проверка работы АКБ под нагрузкой и метод контрольной разрядки.

Для проверки ёмкости аккумулятора мультиметром под нагрузкой потребуется полностью отключить батарею от генератора, подключить нагрузку и подождать некоторое время, как правило, 2–3 минуты. Зачастую в качестве нагрузки используется автомобильная фара или обычная лампочка. Если подключённая лампочка после запуска постепенно начала тускнеть, это значит, что батарея неисправна и дальнейшие измерения можно не производить. При ровном свечении лампочки мультиметром измеряют напряжение на клеммах батареи, не отключая нагрузку. Показания прибора меньше 12,5 В означают, что ёмкость аккумулятора снижена и пора подбирать новый источник питания.

Чтобы померить ёмкость аккумулятора методом контрольной разрядки, потребуется сначала полностью зарядить источник питания и затем подключить к нему нагрузку, при этом необходимо контролировать напряжение мультиметром в ходе разрядки. Как только значения, отражающиеся на дисплее прибора, станут ниже паспортного значения напряжения батареи, необходимо засечь время до окончательной разрядки АКБ. Показатель времени, которое потребуется для разрядки источника питания, умножают на значение тока потребителя, использованного в качестве нагрузки. Полученная цифра и есть ёмкость батареи. Остаётся сравнить её с паспортным значением и сделать вывод о дальнейшей пригодности источника питания.

Какая должна быть ёмкость аккумулятора

По цифре, обозначающей ёмкость АКБ, определяют величину силы тока, которую может питать батарея в течение определённого времени до разрядки. К примеру, аккумулятор 72 А/ч питает потребитель с силой тока в 3,6 В на протяжении 20 часов. Однако та же АКБ не сможет обеспечить работу потребителя с напряжением в 72 Ампера в течение даже одного часа. И чем больше сила тока у потребителя, тем быстрее разрядится аккумулятор. Таким образом, выбирать источник питания необходимо, учитывая силу тока потребителя. Если неправильно выбрать ёмкость источника питания, это приведёт к его постоянному недозаряду и значительно сократит срок службы.

Регулярная проверка аккумулятора важна хотя бы потому, что неисправная батарея может стать причиной неприятных ситуаций на дороге или при запуске двигателя автомобиля. Кроме того, контроль ёмкости и напряжения АКБ поможет определить причину проблем с запуском двигателя, которые возникают как из-за неисправной батареи, так и из-за проблем в бортовой сети автомобиля.

Как проверить емкость аккумулятора: мультиметром, программой, USB тестером

Желание знать реальную емкость аккумулятора телефона или аккумуляторных батареек – это нормально. Мы привыкли к тому, что везде производители указывают, сколько заряда содержит тот или иной источник питания. Но соответствует ли действительность ожиданию? Хороший вопрос, на который хочется знать ответ.

Впрочем, нередко возникает необходимость проверить емкость батареи, которой вы пользуетесь уже не один день. К примеру, ваша техника внезапно начала ощутимо слабее держать заряд, или батарейки начали быстрее садиться «в ноль». Ситуации бывают разные, поэтому важно знать, как измерить емкость аккумулятора. К счастью, существует много способов реализовать эту задачу.

Проверка емкости аккумулятора в гаджетах

Мало где пишут, что емкость источника питания правильнее считать в Ватт-часах (Втч), так как это мощность батареи, отданная за определенное время. К тому же, в Ватт-часах считать реально удобнее. Взгляните сами – элемент питания объемом 5 Втч:

  • при отдаче мощности в 1 Вт протянет 5 часов;
  • выдавая 5 Вт, проработает всего час.

Если же вам хочется получить цифры именно в мАч, то достаточно будет вычисленный объем в Втч разделить на вольтаж батареи и умножить на 1000. То есть, если вы насчитали у телефона 10 Втч, а среднее напряжение его батареи около 4 В, тогда вычисление будет выглядеть следующим образом: 10/4 =2,5 Ач или 2500 мАч. Все достаточно просто. Эти принципы справедливы и для измерения обычных аккумуляторных батареек.

Проверка емкости батареи может быть программной или аппаратной. Первый вариант реально проще, ведь для него достаточно загрузить на девайс специальную программу, которая сама все посчитает. А второй точнее. Впрочем, вы сами выберете более удобный для себя вариант.

Как проверить емкость аккумулятора с помощью программы

В Google Play и других галереях мобильного ПО есть много приложений, которые помогут выяснить нужную вам информацию. И хороших среди них действительно хватает. К примеру, AccuBattery или PowerPro. Они вполне эффективно вычислят рабочие параметры источника питания в гаджете.

Для начала установите выбранное ПО на гаджет. Пусть в нашем случае это будет смартфон. После этого порядок действий следующий:

  1. Установите для программы в настройках «Автозапуск» и «Работа в фоновом режиме».
  2. Разряжайте девайс, пока он не выключится полностью;
  3. Включите телефон. Проверьте, как работает приложение и правильно ли оно определило номинальную емкость аккумулятора.
  4. Оставьте смартфон заряжаться. Не пользуйтесь им, чтобы получить достоверный результат.
  5. Когда зарядка будет полной, отсоедините зарядное устройство, зайдите в приложение и найдите вкладку с полученными данными.

Программа высчитает реальную емкость, а вы получите информацию о реальном состоянии вашего АКБ. Если повторить процедуру таким же образом еще дважды с разницей в неделю даст понять, с какой скоростью он изнашивается.

Недостаток этого способа в том, что его точность зависит от качества вольтметра и амперметра, встроенных в контроллер заряда. Если датчики «дешевые» и работают с большой погрешностью, правды таким образом вы не добьетесь.

Как проверить аккумулятор тестером USB

Это первый из аппаратных способов. USB-тестер – это небольшой прибор со штекером для подключения к зарядному устройству с одной стороны, и гнездом для присоединения зарядного кабеля с другой. Все данные тестирования выводятся на специальный экран. Что приятно, стоят такие приборчики недорого, самую простую модель можно купить всего за пару-тройку долларов.

Проверка аккумулятора тестером столь же простая, как и первый способ. Алгоритм действий здесь следующий:

  1. Выработайте аккумулятор «в ноль».
  2. Подключите устройство по схеме: зарядное устройство → тестер → кабель → телефон.
  3. Дождитесь, пока зарядка достигнет уровня в 100%.
  4. Снимите показания с прибора.

Дальнейшие шаги зависят от того, какие данные показывает измеритель. Если проверка батареи показывается в Ватт-часах, то вы почти у цели. Чтобы перевести результат в мАч, нужно полученное число поделить на номинальный вольтаж АКБ – 3,8 В, затем умножить на 0,9 (средний КПД батарей).

К примеру, тестер показал 15 Втч, значит: (15/3,8)*0,9=3,55 Ач или 3550 мАч. Если в характеристиках телефона в параметрах было указано 4000 мАч, значит износ уже составил почти 13%.

Когда тестер показывает данные в миллиампер-часах, достаточно сделать поправку на то, что зарядка происходит обычно с напряжением в 5 В (quick charge – до 12). Для этого умножаем показания устройства на 5, затем делим на 3,8 и также умножаем на КПД.

Как проверить емкость аккумулятора мультиметром

Это традиционный способ измерения, который слабо подходит для мобильных устройств. Хотя это отличный вариант, как проверить заряд батарейки. Здесь вам потребуется сам измерительный прибор, секундомер или возможность подсчитать время, а также переменный резистор с сопротивлением 100 Ом.

Как обычно, начинаем со стопроцентно заряженного АКБ. Важно, чтобы был открытый доступ к его контактам. Затем действуем по такому алгоритму:

  1. Включаем мультиметр, переводим его в режим вольтметра.
  2. Фиксируем вольтаж на клеммах.
  3. Запускаем секундомер и пускаем через резистор ток на уровне 500 миллиампер, пока напряжение не упадет до уровня 2,7 В.
  4. Засекаем время. Перемножаем потраченные часы на ток. Например, 6 часов * 500 мА = 3500 мАч.

Также сверяем с заводскими характеристиками и определяем степень износа. Этим же методом можно отлично тестировать перезаряжаемые батарейки, чтобы вовремя определять те, которые израсходовали свой эксплуатационный ресурс.

Впрочем, есть возможность теста и одноразовых. В том, как проверить батарейку мультиметром, если ее повторно нельзя зарядить, есть одно отличие. Для расхода заряда используется обычная лампочка, а процесс тестирования длится всего 30-40 секунд. Если по итогу прибор показывает больше 1,35 В, значит, все в порядке, если же меньше 1,1 В – батарейка уже никуда не годится.

Как проверить пальчиковый аккумулятор на исправность. Как измерить емкость аккумулятора мультиметром: пошаговая инструкция

Мультиметр – это легкое переносное устройство поможет водителю следить за состоянием аккумулятора в машине благодаря регулярной проверке. Он многофункциональный, так как одновременно используется, как вольтметр, амперметр и омметр.

Аккумулятор с полным зарядом освобождает водителя от проблем, связанных с заводом двигателя автомобиля, особенно в зимний период. Чтобы избежать «чихания» мотора, когда АКБ не в силах провернуть коленвал с должной частотой, следует проверить заряд аккумулятора мультиметром. Причин плохой работоспособности батареи и быстрого выхода ее из строя, несколько:

  • Во-первых, это постоянная недозарядка АКБ, которая может быть вызвана поездками на небольшие расстояния слишком часто, и прогревание машины в зимний период.
  • Во-вторых, перезарядка так же чревата последствиями, так как приводит к ломкости пластин. Это может случиться при плохой работе регулятора напряжения.

Как измерить ток и напряжение мультиметром?

Мультиметр — самый нужный прибор для электронщика и автолюбителя.

Давайте разберемся с его обозначениями. На рисунке я пометил цифрами те обозначения, которые встречаются на любом мультиметре. Если вы их не знаете, то и мультиметр Вам не нужен.


Итак, погнали:

1) Значок сопротивления. Этот значок говорит нам о том, что мы собираемся мерять сопротивление. На фотографии показан диапазон сопротивления, который мы можем измерить мультиметром — от 0 Ом до 200 МегаОм.

2) Значок постоянного напряжения. Означает, что ставя переключатель на него, мы сможем измерять постоянный ток. В данном приборе, диапазон измерения постоянного напряжение от 0 миливольт до 1000 Вольт.

3) Значок переменного напряжения. Диапазон измерения в данном случае от 0 миливольт до 750 Вольт.

4) Значок для измерения коэффициента усиления транзисторов. Но я им не пользуюсь, потому как нет надобности.

5) Значок емкости конденсаторов. Емкость измеряется в Фарадах. Диапазон от 0 и до 200 микроФарад.

6) Значок измерения силы тока постоянного напряжения. Диапазон от 0 до 20 Ампер.

7) Значок измерения силы тока переменного напряжения. Диапазон от 0 до 20 Ампер.

8) Диодная прозвонка. Показывает именно падение напряжения на замеряемом элементе в миллиВольтах . Да-да, можно не протирать глаза, чтобы еще раз прочитать предыдущее предложение). Прелесть данной функции в том, что если высвечивается падение напряжения меньше, чем 100 миллиВольт (для различных моделей оно разное), из мультиметра доносится пикающий сигнал. Очень удобная для проверки диодов, а также целостности проводов, предохранителей (в конце статьи ссылки, как это сделать). Покупая мультиметр, берите такой, чтобы эта функция была однозначно, иначе мультиметр резко теряет свой функционал.


Измеряем силу тока

Запомните одно правило при измерениях: при измерении тока, щупы соединяются последовательно с нагрузкой, а при измерении других величин — параллельно.

На рисунке ниже показано, как надо правильно соединить щупы для измерения силы тока.

В нашем случае нагрузкой является кулер от компа. Наш блок питания имеет встроенную индикацию для показа силы тока, а как вы знаете с курса физики, сила тока измеряется в амперах . Выставляем 12 вольт, на мультиметре ручку крутим на измерение постоянного тока . Мы выставили предел измерения на мультике до 20 ампер. Собираем как по схеме выше и смотрим показания на мультике. Оно в точности совпало со встроенным амперметром на блоке питания.

Для того, чтобы измерить силу тока переменного напряжения мы ставим крутилку мультиметра на значок измерения силы тока переменного напряжения — «А~» и точно также по такой же схеме делаем замеры.

Измеряем постоянное напряжение

Возьмем вот такую вот батарейку

Как мы видим, на ней написан ток 550 мАh , который она может выдавать в нагрузку в течение часа , то есть милиампер в час , а также напряжение , которым обладает наша батарейка — 1.2 Вольта. Напряжение — это понятно, а вот что такое ток в течение часа ? Допустим наша нагрузка лампочка кушает ток 550 мА . Значит лампочка будет светить один час .

Или возьмем лампочку, которая светит послабее, и пусть она у нас кушает 55 мА , значит она сможет проработать 10 часов . Тупо делим значение 550 мА, которое у нас написано на батарейке, делим на значение, которое написано на нагрузке и получаем время, в течение которого все это будет работать, пока не сядет батарейка. Короче говоря, кто дружен с математикой, тому не составит труда понять сие чудо)

Давайте замеряем напряжение на батарейке , один щуп мультиметра на плюс, другой на минус, то есть подсоединяем параллельно, и вуаля! В данном случае напряжени на батарейке 1.28 Вольт. Значение на новой батарейке всегда должно превышать то, которое написано на этикетке.

Давайте замеряем напряжение на блоке питания. Выставляем 10 Вольт и меряем.

Красный — это плюс, черный — минус. Все сходится, напряжение 10.09 Вольт. 0.09 Вольт не играют никакой роли, ими можно пренебречь.

Если же мы путаем щупы мультиметра или щупы блока, то ничего страшного, мультиметр покажет нам значение такое же, но со знаком «минус» .

Имейте ввиду, на таких мультиках это не прокатывает

Измеряем переменное напряжение

Ставим на мультике на предел измерения переменного напряжения и замеряем напряжение в розетке. Без разницы, как сувать щупы, у перменного напряжения нету плюса и минуса . Там есть фаза и ноль . Грубо говоря, один провод в розетке не представляет опасности — это ноль , а другой может здорово попортить ваше самочувствие или даже здоровье — это фаза .

По идее в розетке должно быть 220 Вольт. Но у меня показывает 215. Ничего страшного в этом нет. Напряжение в розетке «играет» . Ровно 220 Вольт вам вряд ли придеться увидеть при измерениях напряжения в розетках вашего дома

http://www.ruselectronic.com/news/multimjetr-i-izmjerjenija/ — подробнее здесь.

Замер утечки тока

Для начала нужно Мультиметр поставить в режим измерения тока на 10 или 20 Ампер.

массы :

Снимаем «-» клемму с АКБ

Один из провод амперметра подключаем к «-» АКБ

Другой на снятый провод (полярность на цифровом мультиметре не имеет значения)

Как определить утечку тока в разрыв плюса :

Отключите плюсовую клемму от аккумулятора

Подключите амперметр минусовой клеммой - к контактной клемме автомобиля

Плюсовой клеммой - к АКБ

Технология определения утечки тока :

Подготовьте автомобиль к тестированию (отключите магнитолу, габариты, освещение в салоне и т.д.)

Через минуту подключите амперметр в разрыв цепи и снимите показания (особенность автосигнализаций такова, что они становятся на охрану не раньше чем через минуту)

Как увидели на амперметре ток утечки, то начинаем вытаскивать и ставить обратно по порядку предохранители и реле - станет понятно какая цепь дает утечку, когда ток придет в норму.

Автомобильный аккумулятор:

Ёмкость аккумулятора, как правило, ровна = 55 Ач (Ампер/Часы). Т.е. аккумулятор

проработает 55 часов при силе тока в 1 ампер, или наоборот он попытается выдать 55А/ч — обеспечивает силу тока в 55 ампер в течении одного часа.

При напряжение в 10,5 В — при такой разности потенциалов на клеммах аккумулятор принято считать полностью разряженной.

Нормальный показатель более 100 минут, в течение этого времени автомобильный аккумулятор будет обеспечивать работу без генератора

Ампер-часы у всех аккумуляторов, как правило, одинаковые, но сила тока достаточно разная, производители ставят в наклейках от 460 до 610 А!

В теории большой ток говорит о малом внутреннем сопротивлении, о технологическом совершенстве, но на практике данные показатели выдерживаются достаточно редко.

Ампер-час

Ампер-час — это заряд, который проходит через поперечное сечение проводника в течение одного часа при наличии в нём тока силой в 1 Ампер.

Производители аккумуляторов, как правило, указывают в технических характеристиках значение или мА·ч(mAh), или в Вт·ч(Wh). Для перевода из мА·ч в Вт·ч нужно знать значение напряжения в вольтах и воспользоваться формулой

Ватт =Вольт * Ампер

Напряжение аккумулятора умножаешь на ампер час получишь ватты

Аккумулятор =55а/ч*12в=650 ватт

Батарейка NiMH = 2,1а/ч*1,2в=2,52 ватт

ПРОВЕРКА АККУМУЛЯТОРА ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

Измеряем напряжение сначала на заведенном двигателе. Нормальное напряжение должно показывать от 13,5 до 14,0 В.

Если напряжение аккумулятора при работающем двигателе больше величины в 14,2 В — это свидетельствует о низкой зарядке аккумулятора и что генератор работает в усиленном режиме, чтобы зарядить батарею. Это бывает не всегда, например, зимой возможно повышенное напряжение, т.к. аккумулятор мог разрядиться немного за ночь из-за холодной температуры, или электроника определяет температуру воздуха и дает больше заряда на аккумулятор.

В повышенном напряжении на аккумулятор нет ничего плохого. Если с электрооборудованием машины все нормально, то через 5-10 минут электроника скинет напряжение до обычного: 13,5-14,0 В. Если этого не происходит и напряжение постепенно не сбрасывается до оптимальной величины, то это может обернуться перезарядом аккумулятора. Он будет работать при максимальной отдаче, что грозит выкипанием электролита.

Если при работающем двигателе напряжение меньше 13,0-13,4 В — это говорит, что аккумулятор полностью не заряжается. Не стоит сразу бежать в авто сервис, для начала измерение должно происходить при всех выключенных потребителях, а значит выключите музыку, фары, отопление, кондиционер и все приборы энергопотребления.

Какое сейчас напряжение на аккумуляторе при замере мультиметром? При нормальной работе электроники машины оно должно быть в пределах от 13,5 до 14. Если ниже — это говорит, что не работает генератор автомобиля. Особенно, когда напряжение при работающем двигателе и выключенных потребителях меньше 13,0 В.

Возможно низкое напряжение, если контакты аккумулятора окислились, так что проверьте контакты и зачистите их шкуркой.

Как еще проверить работу аккумулятора и генератора? Есть один способ. При работающем двигателе и выключенных источниках потребления, напряжение на аккумуляторе равняется 13,6. Теперь включаем ближний свет. Напряжение АКБ должно чуть упасть — на 0,1-0,2 В. Далее включаем музыку в машине, потом кондиционер и другие потребители. Делаем всё постепенно и при каждом включении потребителей напряжение на батарее должно слегка падать.

Если напряжение, после включения источников энергопотребления автомобиля падает значительно, это говорит, что генератор работает не в полную мощность и износились щетки генератора.

При всех включенных потребителях напряжение на батарее машины не должно падать ниже 12,8-13,0 В. Если оно меньше — аккумулятор разряжается и требует замены и покупку нового АКБ, а как это проверить поговорим ниже.

ПРОВЕРКА АККУМУЛЯТОРА ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ

Проверяем напряжение аккумулятора при неработающем двигателе с помощью мультиметра. Если напряжение менее 11,8-12,0 — аккумулятор разряжен, автомобиль может не завестись и придется его прикуривать от другого автомобиля.

Нормальное напряжение на аккумуляторе при неработающем двигателе должно быть от 12,5 до 13,0 В.

Есть старая и простая методика, чтобы по напряжению узнать уровень заряда аккумулятора.

Так, напряжение:

  • 12,9 – говорит, что АКБ заряжен на 90% ,
  • 12,5 — на 50% ,
  • 12,1 — на 10 процентов .

Это приблизительная методика измерения уровня заряда, но действенная, что подтверждено на собственном опыте.

Есть нюанс, когда измеряете напряжение при неработающем двигателе. Если измерение проходит после того, как заглушили двигатель, то возможно одно показание, а если на следующее утро — будет другим напряжение. Лучше измерить напряжение на батарее перед поездкой.

Уровень заряда аккумулятора говорит о его способности держать напряжение на протяжении некоторых дней. Если аккумулятор полностью заряжен, то даже если не ездили более недели, напряжение не сильно упадет. В противном случае, если батарея машины разряжена — напряжение будет падать быстро и заряд аккумулятора продержится не долго.

Мы рассказали о простой методике измерения напряжения на аккумуляторе — она является приблизительной, хотя и вполне действующей. Если хотите стопроцентно узнать о работоспособности аккумулятора, то об этом поговорим в следующем разделе.

ПРОВЕРКА АККУМУЛЯТОРА С ПОМОЩЬЮ НАГРУЗОЧНОЙ ВИЛКИ

Данная методика проверки аккумулятора с помощью нагрузочной вилки — действенный способ проверки работоспособности батареи автомобиля. Именно по его результатам можно заявлять, заряжен аккумулятор или нет.

Как проверить заряд аккумулятора?

Для этого подсоединяете нагрузочную вилку, соблюдая полярность. Время присоединения не должно превышать 5 секунд. В начале замера напряжение 12-13,0 В . В конце пятой секунды напряжение должно быть больше 10 Вольт . Такой аккумулятор считается заряженным и способным работать под нагрузкой.

Если при проверке нагрузочной вилкой напряжение падает ниже 9 вольт, аккумулятор считается слабым и ненадежным.

В данном случае придется задуматься о покупке нового аккумулятор для авто.

Краткая справочная информация из открытых источников по форматам батареек:

Батарейка «Крона» (также 6F22 (солевая), 6LR61 (щелочная), PP3, E-Block, 9V Brick Battery) - типоразмер батареек. Название происходит от марки выпускавшихся в СССР угольно-марганцевых батареек этого типоразмера «Крона ВЦ».

Батарейка AA (также: R6, 316, А316, Mignon, в просторечии «Пальчиковая») - один из наиболее популярных типоразмеров гальванических элементов питания (батареек) и аккумуляторов. Номинальное напряжение - 1,5 В у батареек, 1,2 В - у никель-кадмиевых и 1,55 В у серебряно-цинковых аккумуляторов.

Возможные значения электрической ёмкости
Угольно-цинковая (солевая) батарейка: 150-550 мАч.
Щелочная батарейка: 1700-3000 мАч.
Никель-кадмиевый аккумулятор: 650-1000 мАч.
Никель-металл-гидридный аккумулятор: 1400-3000 мАч.

AAA (также: R03, 286, Micro, в просторечии «Мизинчиковая») - типоразмер батареек и аккумуляторов. В разговорной речи часто называются «мизинчиковыми» или «минипальчиковыми»

Типичная ёмкость солевой батарейки — 500мАч, щелочной батарейки - 1250 мАч. Типичная ёмкость аккумулятора этого стандарта - 300-1100 мАч.

Немного теории:

Последовательное соединение:

при последовательном соединении проводников сила тока в любых частях цепи одна и та же: I = I1 = I2

Полное напряжение в цепи при последовательном соединении, или напряжение на полюсах источника тока, равно сумме напряжений на отдельных участках цепи: U = U1 + U2

Параллельное соединение:

Сила тока в неразветвленной части цепи равна сумме сил токов в отдельных параллельно соединенных проводниках: I = I1 + I2

Напряжение на участках цепи АВ и на концах всех параллельно соединенных проводников одно и то же: U = U1 = U2

QSGlSnsF6QA

mfl7aKUOKH8

PDAIjn12Qag

8uwWiKAHFtg

Содержание:

Множество современных электроприборов используют в качестве питания пальчиковые батарейки. Несмотря на свой одинаковый внешний вид, они существенно различаются между собой не только по техническим характеристикам, но и по цене. Не зная этих особенностей, вполне возможно приобретение батареек с коротким сроком службы или вообще разряженных. Кроме того, у многих постепенно накапливается определенное количество элементов, которые считаются условно пригодными к эксплуатации. В связи с этим особую актуальность приобретает вопрос, как проверить мультиметром батарейку, и где ее можно использовать, при наличии какого-то заряда. Существует несколько способов проверки, позволяющих получить довольно точные результаты.

Как определить неисправные элементы

Для того чтобы выполнить проверку батарейки, необходимо правильно настроить мультиметр. Прежде всего, выставляется режим измерения постоянного напряжения. Далее выбирается максимальный предел измерения, значением 20 В. Контакты измерительных проводов соединяются с проверяемой батарейкой. Полученные показания выводятся на дисплей.

Минимальное напряжение, считающееся нормой, составляет 1,35 В. Батарейки с таким напряжением могут использоваться во всех устройствах. Для приборов с низким потреблением энергии вполне достаточно 1,2 В. При более низком заряде элементы подлежат утилизации.

Однако данный способ не может дать полной картины состояния батарейки. Мультиметр покажет лишь величину без нагрузки. Значение внутреннего сопротивления тестера очень маленькое, поэтому оно практически не влияет на ток разряда. Для получения наиболее достоверного результата, элемент следует нагрузить обычным потребителем, например, лампочкой от карманного фонарика.


При проверке в качестве нагрузки нежелательно пользоваться светодиодами, поскольку они обладают крайне незначительным сопротивлением. В случае неправильного подключения, светодиоды сразу же выйдут из строя. Чтобы светодиод начал работать, необходимо напряжение свыше 2,5 В, которое одна батарейка дать не сможет.

Определение величины остаточного заряда

Когда гальванический элемент начинает разряжаться, одновременно наблюдается рост его внутреннего сопротивления. Иными словами, происходит снижение заряда тока или энергоемкости, обеспечивающих питание приборов и радиоаппаратуры. Это свойство дает возможность измерить остаточную величину заряда в батарейке. Измерения следует выполнять цифровым мультиметром, рассчитанным на минимальный ток в 6 ампер.

Прибор выставляется на предельное измерение тока, после чего щупами нужно коснуться выводов элемента. При таком включении батарейка переходит в рабочий режим, приближенный к , что позволяет замерить остаточный ток заряда батареи. По итогам измерений, наиболее пригодными считаются элементы с наиболее высоким током.


Для получения наиболее точных результатов рекомендуется предварительно измерить величину заряда в новой и разряженной батарейке. С этой целью переключатель переводится в режим измерения тока и выставляется на значение 10А. Плюсовой щуп красного цвета нужно вставить в гнездо 10А. Минусовой щуп черного цвета остается на своем месте в гнезде СОМ.

Затем нужно коснуться щупами выводов новой батарейки. Щупы сразу же убираются, как только на индикаторе перестанет расти значение тока. Продолжительность измерения не должна превышать 1-2 секунд из-за вредного воздействия режима короткого замыкания. Величина тока в новой батарейке обычно составляет от 4 до 6 А.

Если при проверке батарейки мультиметром показания составили 3-4 А, данный элемент может в течение короткого времени использоваться в портативной аппаратуре. При показаниях ниже 3 А (1,3-2,8) батарейка подойдет только для устройств с низким энергопотреблением, например, пульта дистанционного управления.

Конечно, есть много способов убедится в исправности батареек, например поменять их заведомо рабочими, но иногда в домашних припасах обнаруживается целые залежи батареек и не понятно, что с ними делать, насколько надежны они в работе, не откажет ли наша любимая мыльница в самый неподходящий момент. Поэтому если у вас есть хотя бы тестер или мультиметр, рекомендую сделать отбраковку ненадежных элементов питания


Для проверки уровня заряда батарейки в домашних условиях нам понадобится измерительный прибор называемый мультиметром. Если вы не знаете что это такое, то вам лучше сразу выкинуть на свалку ваши батарейки. Для тех у кого мультиметр есть рекомендую вспомнить к .

Для проверки напряжение батареек тестером следует переключить его в положении вольты постоянного тока. Щупы тестера замыкаются с обоих сторон батарейки. На дисплее мультиметра вы увидите цифры, которые и покажут напряжение измеряемого химического источника питания. Это измерение не совсем правильное, так как мультиметр часто показывает полную зарядку батареи, но при ее использовании элемент может быстро разрядится. Но если вдруг даже при этом способе тестер покажет напряжение ниже номинала батарейки более чем на 20% смело выкидывайте ее, разве, что в пульте от телевизора она еще поработает.

Но вернемся к вопросу как проверить батарейку правильно? Лучший и наиболее точный ответ о работоспособности батарейки мы узнаем при измерении силы тока.

Для этого переводим переключатель тестера в режим "постоянный ток" Щупами кратковременно замыкаем на полюса батарейки и зафиксировав взглядом показания мультиметра, цепь размыкаем, если измеряемый ток ниже одного ампера, то такая батарейка не проработает долго.

Помните, что таким способом нельзя проверять аккумуляторный батарейки.

Индикатор старения батарейки

Данная схема индикатора используется для контроля относительного внутреннего сопротивления батарейки.


Работает схема следующим образом, при подключении тестируемой батарейки, конденсатор начинает заряжается через резистор R2 до напряжения ЭДС. Как только мы нажимаем на кнопку КН1, внешний вольтметр соединяется с положительным выводом батареи, нагруженной резистором R1, и выводом конденсатора, заряженного до напряжения ЭДС. Таким образом, вольтметр покажет разность потенциалов между ЭДС батарейки, запомненной конденсатором, и напряжением нагруженного источника тока, что является падением напряжения на его внутреннем сопротивлении. Если сопротивление резистора R1, примерно одинаково числовому значению типового рабочего напряжения нагруженного источника тока, численные показания прибора будут примерно одинаковы численному значению внутреннего сопротивления батарейки. Минус схемы невысокая точность измерений, но в данном случае этого вполне достаточно

Типы батареек

Каждый современный человек периодически сталкивался с вопросами замены батарейки и раз уж вы попали на эту страницу, значит у вас возникли сомнения в правильности выбора того или иного выбора элемента питания. В рамках данной статьи мы разложим все популярные стандарты актуальных батареек по типам и видам.

Чтобы автомобильный аккумулятор не подвел в дороге, его надо периодически проверять. Обычно это делают на станции ТО в период сезонного обслуживания, однако, водитель должен сам уметь замерить силу тока, напряжение и емкость. Для этих целей существует специальный прибор – . Для измерения всех параметров тестер переводят в режим постоянного тока. Здесь сразу надо сказать, что силу тока 12-вольтной батареи мультиметром, рассчитанным на 10 А, измерить не удастся. Он попросту сгорит. Чтобы проверить аккумулятор мультиметром, потребуется более мощный прибор.

Автомобильная 12-вольтная батарея состоит из шести последовательно соединенных небольших аккумуляторов, часто называемых банками. Его исправность зависит от основных параметров:

  • показатель емкости отвечает за обеспечение электрооборудования автомобиля необходимой силой тока на определенное время;
  • показатель максимального тока нагрузки указывает предельное значение для нормальной работы аккумулятора. Если сила тока превышает этот показатель, происходит разрушение внутренних элементов батареи;
  • общее напряжение АКБ представляет суммарное значение всех банок. Такой показатель, как рабочее напряжение, можно измерить только в батарее с полной зарядкой.

Различие между напряжением рабочим и холостого хода

Перед тем как приступить к замерам параметров, необходимо разобраться с электродвижущей силой ЭДС, иначе говоря – напряжением холостого хода. Этот показатель иногда принимают за рабочее напряжение. Однако ЭДС можно измерить при разъединенной электроцепи автомобиля. Другими словами – это измерение показывает разность значения между полюсами батареи. Показатель ЭДС всегда одинаков у рабочей и неисправной батареи.

Измерить рабочее можно только под нагрузкой. Это значение показывает силу тока, идущую от исправной батареи при номинальной нагрузке. Если щупы тестера подключить к контактам снятой с автомобиля батареи, то узнать можно только ЭДС. Это связано с малым внутренним сопротивлением мультиметра и прибор не может обеспечить рабочую нагрузку аккумулятору.

Другое дело, если у водителя имеется современный тестер с нагрузочной вилкой. Этот прибор укомплектован проводником с высоким сопротивлением. Чтобы определить таким мультиметром рабочее напряжение на снятом с автомобиля АКБ, щупы прибора подключают к клеммам батареи и нажатием кнопки подают нагрузку. Эффективность проверки заряда батареи нагрузочной вилкой очень высокая.


Что надо знать о проверке емкости и внутреннего сопротивления аккумулятора?

Тестер считается универсальным прибором, с помощью которого можно измерить все характеристики аккумулятора. Настало время поговорить о внутреннем сопротивлении батареи. Его можно узнать в полностью разряженном аккумуляторе, что губительно для него или с добавлением шунта, то есть дополнительного сопротивления. Однако показатель сопротивления батареи водителю знать необязательно. Это значение требуется для специалистов-ремонтников, поэтому останавливаться на нем нет смысла.

А вот емкость АКБ является очень важным показателем. Она зависит от плотности электролита, которая измеряется специальным прибором – ареометром. Дело в том, что емкость измеряется ампер-часами и обозначается Ah. Существует такое понятие, как ампераж. Автомобильный аккумулятор при постоянной нагрузке должен выдать определенный ток за какое-то время.

Возьмем, к примеру, стандартный автомобильный аккумулятор. Его емкость равна 60 Ah. Если ему дать нагрузку 1 А, исправный и полностью заряженный АКБ проработает 60 часов. Соответственно дав нагрузку 2 А, батарея проработает 30 часов. Как видно, емкость мултиметром измерить нельзя. Можно только определить величину тока или остаточное напряжение.

Приблизительное измерение емкости мультиметром

Имея под рукой мультиметр, дома можно все же попытаться примерно выяснить емкость АКБ. Обязательное условие – батарея должна быть полностью заряжена. Надо знать, что стандартное напряжение АКБ под нагрузкой составляет 12–12,5 В.

Измерение емкости выполняют в такой последовательности:

  1. Для сокращения времени проверки емкости необходимо создать нагрузку от мощного потребителя. Например, 12-вольтная лампочка мощностью 60 Вт создаст нагрузку 5 ампер. Нормальный АКБ емкостью 60 Ач разрядится за 12 часов. Чтобы ускорить процесс измерения, можно соединить последовательно 2 или 3 такие лампочки.
  2. Собирается цепь с последующим соединением АКБ, тестера, потребителя и подается нагрузка. Время от времени проверяют показания мультиметра. Как только показатель упадет ниже 12 В – начнется разряд батареи. Теперь необходимо взять значение прошедшего времени с начала замера и умножить на ток нагрузки потребителя. В нашем случае – это лампочки. Полученный результат и будет примерной емкостью АКБ.

Измерение емкости необходимо производить только тогда, когда АКБ стала быстро терять заряд. Когда полученные измерения меньше паспортных данных изделия, батарею надо менять или ремонтировать.

Измерение тестером напряжения

Напряжение мультиметром замеряют на клеммах АКБ без нагрузки. Для этого достаточно снять минусовую клемму с батареи и выполнить замеры тестером. Исправный и полностью заряженный автомобильный аккумулятор покажет напряжение 12 В. Если на тестере показывает 12,2 В, то это означает разряд АКБ на 50% и ее необходимо ставить на зарядку. Когда значение падает ниже 12 В, возможно придется батарею менять или нести ремонтировать.


Проверка тестером зарядки АКБ

Любая батарея на автомобиле проходит цикл заряда/разряда. Если с разрядом все понятно, то за правильный заряд отвечает генератор и реле. По другому реле называют регулятором напряжения. Зарядное значение всегда немного выше, чем напряжение АКБ. В исправной электрической системе автомобиля с реле должно выходить 14,5 В.

Для проверки зарядки необходимо завести двигатель автомобиля и на холостых оборотах замерит тестером напряжение на клеммах. Если прибор покажет 13,5–14 В, значит с зарядкой все нормально. Когда мультиметр выдаст значение больше 14 В, это укажет о сильном разряде батареи. Чтобы восполнить этот пробел генератор пытается отдать больше энергии на зарядку.

Однако частый показатель повышенной зарядки может присутствовать в автомобиле зимой и этого не стоит опасаться. Дело в том, что на морозе АКБ быстрее разряжается и при исправном электрооборудовании максимум через 10 минут значение стабилизируется до 14 В. Когда по истечении этого времени напряжение не опустилось до нормы, существует опасность неисправности реле, а это уже грозит выкипанием электролита в банках.

Часто показателем неправильного напряжения служат окисленные контакты. Чтобы сделать правильные замеры, надо снять с батареи клеммы, хорошо их зачистить и установить на место. Если и после этого напряжение падает ниже 13 В, аккумулятор придется заменить.

Определение мультиметром утечки тока

Электрическая система автомобиля имеет свойство потреблять минимальное количество электроэнергии при выключенном двигателе. В зависимости от модели авто такой показатель варьируется от 10 до 80 мА. Это так называемые утечки тока. Оптимальным считается показатель 60 мА, при котором батарея прослужит длительное время.

Вычислить величину утечки тока можно тем же мультиметром:

  1. На приборе устанавливают рабочий режим на 20 ампер. С аккумулятора снимают минусовую клемму, производя, таким образом, разрыв цепи.
  2. Один щуп тестера соединяют со снятым проводом, а другой с минусовой клеммой АКБ. То есть цепь опять соединяют, только через мультиметр. На этот момент в автомобиле должно быть выключено все энергопотребляющее оборудование и даже вынут ключ из замка зажигания. Результат 60 мА укажет, что оборудование автомобиля исправно.

При большем показателе на тестере придется искать по автомобилю утечки тока. Это можно сделать поочередным снятием предохранителей и повторным проведением измерения.

Как видите, проверить заряд аккумулятора мультиметром не так уж и сложно. Первый раз это можно сделать, держа под рукой инструкцию, а с накоплением опыта весь процесс пройдет машинально.

Вконтакте

Мультиметр – это уникальный, незаменимый и простой прибор, встретить который можно во многих домах. С его помощью проводится множество измерений. Одно из них позволяет проверить батарейку мультиметром. Разберем проведение этого измерения более подробно.

Проблемы, которые можно определить с помощью прибора:

  • обозначить участок порыва электропроводки или подводящего кабеля;
  • проверить значение напряжения в электрической сети;
  • выполнить проверку наличия фазы в розетке или на выключателе;
  • замерить уровень сопротивления электропроводки и различного оборудования;
  • понять работает ли электрическая лампочка или приборы;
  • замерить уровень заряда аккумулятора и батарейки;
  • проверить емкость аккумулятора телефона;
  • узнать напряжение в сети, для предотвращения поломок электрооборудования.

Список можно продолжить, область применения тестера обширная. Но следует ответить на главный вопрос.

Как правильно выполнить замеры мультиметром?

Работу можно разделить на несколько этапов:

Выставляем на панели управления значение измерения постоянного тока, перед этим выставив наиболее высокий показатель измерения нашего мультиметра.
Затем, на небольшой отрезок времени касаемся разнополюсных контактов элемента питания. Тестер выдает показание значения величины силы тока. При значении не выше 4 Ампер, но не ниже 2 Ампер – такой пальчиковой батарейкой можно еще долго пользоваться в различных приборах и оборудовании. При показании результатов измерения ниже этого значения, но не меньше Ампера – ее можно смело поставить в пульт управления оборудованием дома.

Нетрадиционный способ проверки батарейки

Как проверить без прибора, заряжен элемент питания или нет. Поднимите его на несколько сантиметров от стола и отпустите. Если батарейка упала – значит, она разряжена, а если осталась стоять – заряжена. Объясняется это достаточно просто. Гель, находящийся в алколиновом элементе при разрядке высыхает и становится порошком. Центр тяжести смещается и батарея падает. Этот метод интересен, но научно не утвержден.

Выполнение всех измерений требует некоторых навыков. Здесь пригодятся рекомендации от опытных специалистов по правильной работе с прибором, а также по использованию и безопасной утилизации батареек.


  • Не следует затягивать решение проблемы по проверке, сортировке использованных батарей. Вовремя проведенные замеры позволят, при отсутствии элементов питания, временно установить в бытовые приборы и в пульты управления проверенную батарею с достаточным уровнем остаточного напряжения.
  • Используя для проверки тестер – батареек, аккумуляторов в вашем доме убавится. Главное не забывать проводить проверку.
  • В случае некачественной работы пульта управления оборудованием, не следует выбрасывать сразу все батарейки. Разряжаются они неравномерно, поэтому проведя проверку с помощью мультиметра, можно определить годную к работе, они могут еще использоваться в различных бытовых приборах.
  • Не стоит оставлять в жилых помещениях использованные, испорченные элементы питания. Особенно нежелательно оставлять поврежденные батареи в бытовых приборах и дорогостоящем оборудовании. При вытекании из поврежденного корпуса электролита может быть нанесен ущерб не только прибору, но и расположенным рядом с ним вещам и предметам.
  • Не следует вскрывать корпуса элементов питания. Жидкость (гель) находящаяся в нем при попадании на кожный покров человека вызывает поражение химическим ожогом. По этой причине их не следует выбрасывать в мусоропроводы и контейнеры.

Электролит, щелочь или кислота, содержащиеся в батарейке, оказывает вредоносное воздействие на окружающий нас мир. Следует узнать места приема использованных вредных материалов и элементов питания, где после сдачи, они отправятся к месту их утилизации или переработки.

Используя в домашних условиях мультиметр для проверки зарядки батарейки и других работ, вы получаете возможность экономить средства на покупку элементов питания и вызов электрика на дом. Тепла и света вашему дому.

Узнаем как измерить емкость аккумулятора мультиметром: пошаговая инструкция

Сегодня батареи различных типов применяются в самой разнообразной технике. Это обеспечивает автономность и комфорт при работе с оборудованием. От правильной работы аккумулятора зависит функционирование техники, поэтому пользователи стремятся контролировать основные показатели батарей.

У владельцев транспортных средств, устройств, механизмов, инструментов, которые работают от электричества, может возникнуть вопрос, как измерить емкость аккумулятора мультиметром. Этот несложный процесс выполняется по определенной инструкции. Как произвести замер самостоятельно, каждому пользователю будет интересно изучить подробно.

Измерение емкости аккумулятора выполняется при помощи специального прибора. Он сочетает в себе функции амперметра, вольтметра и омметра. Поэтому мультиметр считается универсальным прибором.


уровень зарядки аккумуляторов различного типа (автомобильных, для ноутбука, телефона, бытовых приборов и т. д.).

Прибор позволяет замерять постоянный и переменный ток, его непрерывность в сети. Также он предоставляет информацию о сопротивлении элемента цепи. Это полезный прибор, который пригодится в быту каждому домашнему мастеру.

Типы мультиметров

Задаваясь вопросом, можно ли мультиметром измерить емкость аккумулятора автомобиля, смартфона, ноутбука или любой другой бытовой техники, необходимо рассмотреть типы представленных приборов.

Существуют аналоговые и цифровые мультиметры. В первом случае результат измерений показывает стрелка на особой шкале. Это один из самых дешевых типов устройств. Однако тем, кто никогда не пользовался подобными приборами, лучше отдать предпочтение цифровым разновидностям. Также аналоговые мультиметры имеют небольшую погрешность в измерениях.

Цифровые мультиметры выводят результат замера на дисплей. Это их отличает от предыдущей группы устройств. Информация на экране характеризуется высокой точностью и понятна для любого пользователя.

Устройство прибора

Вникая в вопрос, как определить емкость аккумулятора мультиметром, требуется также понять, как работает устройство. Конструкция прибора имеет циферблат. На него выводится информация теста. Если применяется аналоговая разновидность устройства, перед применением необходимо изучить значение делений.

Также прибор имеет кнопку или переключатель функций. Этот элемент конструкции позволяет переключать режимы и масштаб счетчика. При хранении прибора ручку устанавливают в выключенное положение. Для начала работы с мультиметром рычаг включают в нужный режим.

В корпусе обязательно имеются отверстия для щупов. Зонд с красным проводом имеет положительную полярность, а с черным – отрицательную. Это основные моменты, которые должен знать начинающий пользователь.

Существующие типы батарей

При использовании бытовых приборов пользователя может интересовать, как измерить емкость аккумулятора 18650 мультиметром. Этот размер батарей в народе принято называть пальчиковыми. Его чаще всего применяют в различных пультах, фонариках, бытовых приборах. Чтобы исследовать работоспособность каждого элемента питания, производится замер заряда таких батарей.

Также пользователь может интересоваться, как проверить функциональные качества таких разновидностей, как батарея для ноутбука, смартфона или любого другого гаджета. Если после полной зарядки прибора мультиметр показывает емкость, отличную от заявленной производителем, аккумулятор в скором времени придется поменять.

В различных электроинструментах может применяться батарея, которая требует правильного подхода к зарядке. Если это требование производителя не выполняется, емкость аккумулятора постепенно снижается. Определить подобные неполадки можно при помощи мультиметра.

Одним из основных направлений применения измерительного прибора является оценка емкости автомобильного аккумулятора (АКБ). В этом случае применяется особая технология замеров.

Измерение заряда аккумулятора

Рассматривая, как измерить емкость аккумулятора телефона мультиметром, а также других видов бытовых батарей, следует изучить технологию этого процесса. В первую очередь необходимо включить измерительный прибор. Его рычаг переключения режимов устанавливается в положение «Постоянный ток».

Максимальный диапазон при измерении подобных типов батарей должен составлять от 10 до 20 МА. Далее щупы подносят к контактам батареи. При этом «минус» надо подсоединить к «плюсу» и наоборот. Если действие выполнено правильно, на экране появится показание теста. Например, для пальчиковой батареи значение может колебаться от 0 до 1,5 В.

После замеров электрическую цепь быстро разъединяют. Для всех батарей, которые тестируют представленным способом, следует сопоставлять полученный результат с показателями на коробке. Если имеются отклонения, нужно сделать выводы о дальнейшем применении аккумулятора.

Автомобильный аккумулятор

Владельцы автомобилей также могут интересоваться, как измерить емкость аккумулятора мультиметром. Инструкция проведения этого процесса содержит ряд особенностей. АКБ могут иметь датчик, позволяющий определить их емкость и изменение заряда. Однако далеко не в каждом автомобильном аккумуляторе есть такая функция. В этом случае поможет оценить показатели мультиметр.

При проведении теста производится замер напряжения на клеммах. Полностью заряженная АКБ будет иметь результат 12,6 В. Если же показания снизятся до 12,2 В, это говорит о частичной разрядке батареи. При этом владелец авто должен подзарядить аккумулятор.

Если без нагрузки на АКБ мультиметр показывает цифру меньше 12 В, это означает, что прибор полностью разряжен. Критичными считаются показания прибора менее 11 В. В этом случае батарея больше не может эксплуатироваться. Также аккумулятор нельзя будет заряжать, поэтому придется приобретать новое оборудование.

Как проверить АКБ?

Изучая, как померить емкость аккумулятора мультиметром, необходимо рассмотреть процедуру для батареи транспортного средства. Полноценная проверка автономного источника питания позволит избежать неполадок в электросети автомобиля, продлить срок эксплуатации АКБ.

Сначала аккумулятор необходимо отсоединить от системы машины. Допускается отключать только контакт «минус». Далее нужно включить мультиметр. Режим теста устанавливается в диапазон от 0 до 20 В.

Щупы мультиметра подсоединяют к контактам аккумулятора. К положительной клемме подводится красный провод, а к отрицательному выходу – черный. При правильном выполнении этой процедуры на экране прибора появится результат измерений.

Замер емкости мультиметром

Изучая, как измерить емкость аккумулятора мультиметром, следует рассмотреть основные особенности этого процесса. Существует несколько способов его выполнения. Реже применяется подход замера емкости при помощи контрольного разряда. Замер емкости происходит при нагрузке, которая способна забрать половину тока аккумулятора.

При проведении этого процесса владелец транспортного средства должен учитывать плотность электролита. Если АКБ заряжена полностью, этот показатель составит 1,24 г/см³. Если аккумулятор разряжен на одну четвертую часть, показатель составит 1,2 г/см³. Соответственно, наполовину разряженный источник питания покажет 1,16 г/см³.

Проверка производится, если автомобиль плохо заводится. Емкость и заряд аккумулятора должны быть в установленных производителем рамках, иначе работа оборудования будет неполноценной.

Замер емкости

Зная, как измерить емкость аккумулятора мультиметром, можно произвести процедуру самостоятельно. Для этого требуется подготовить мультиметр. При измерении на аккумулятор должна действовать нагрузка, забирающая половину тока аккумулятора. Например, если емкость АКБ составляет 7 А-ч, то нагрузка должна быть 3,5 В. Потребуется лампочка автомобильной фары (35-40 В).

Подключается нагрузка. Далее нужно несколько минут подождать. Нагрузка в виде лампочки позволит сразу же определить низкий заряд аккумулятора. Если свет тусклый, батарея больше эксплуатироваться не может.

Если лампочка светит ярко, можно производить замер. Напряжение на клеммах 12,4 В говорит об исправности аккумулятора, его полной емкости. Если существуют определенные проблемы с запуском, проблема заключается не в АКБ. Если же емкость составляет меньше 12,4 В, следует задуматься о приобретении в скором времени новой батареи.

Если параметры оборудования при замерах не соответствуют тем, которые указал производитель в инструкции, автомобиль, телефон, электроинструменты не смогут работать правильно. Это вызовет их скорую поломку и приведет к необходимости приобретать новое дорогостоящее оборудование.

Рассмотрев, как измерить емкость аккумулятора мультиметром, можно оценить функциональность батареи любой разновидности. Это позволит избежать неправильной работы любой электрической техники, запитанной от автономного источника электричества.

Как измерить емкость батареи мультиметром | Housetechlab

Емкость батареи означает максимальное количество заряда, которое может быть извлечено из нее при определенных условиях.

Электротехники используют миллиампер-часы, обозначаемые как мАч, для измерения срока службы батареи. Срок службы батареи можно измерить с помощью мультиметра, включая секундомер и резистор.

Резистор действует как нагрузка, секундомер измеряет время, а мультиметр измеряет оставшийся заряд.Измерение емкости аккумулятора имеет решающее значение для любого домашнего хозяйства.

Люди используют аккумуляторы для разных целей, но чаще всего в автомобилях. С помощью этих измерений вы легко сможете составить план работы.

Мультиметры могут позволить вам проверить ваши аккумуляторные батареи, чтобы узнать количество оставшегося заряда. Вы также можете использовать его, чтобы проверить, нужно ли вам перезаряжать автомобильный аккумулятор, чтобы избежать прискорбных сценариев, таких как сбой запуска автомобиля.

Такие неудобства нежелательны, особенно если вы спешите или путешествуете на большие расстояния.Мультиметр, например Fluke 117, который вы можете купить на Amazon.com, может помочь вам обнаружить батарею, когда ее срок службы почти закончился.

Вы также можете узнать, измерив. Если вы обнаружите, что даже после зарядки он по-прежнему показывает менее 9 вольт, вам необходимо приобрести другой аккумулятор.

Преимущество состоит в том, что даже если вы купите новую батарею, это избавит вас от сценария поломки вашего автомобиля в глуши. В конце концов, это даже дешевле.

Шаги по измерению емкости аккумулятора с помощью мультиметра

Мультиметры позволяют проверить аккумуляторные батареи, чтобы определить оставшийся уровень заряда.

Вы также можете использовать его, чтобы проверить, нужно ли вам перезарядить автомобильный аккумулятор, чтобы избежать прискорбных сценариев, таких как запуск вашего автомобиля.

Проверьте батарею измерителя

Проверьте батарею измерителя, повернув ручку для проверки батареи.

Если ваша внутренняя батарея разряжена, замените ее другой.

Поместите батарею в держатель

Поместите батареи в держатель на те, которые могут поместиться.

Для более крупных используйте зажимы для их соединения.

Закрепите «аллигатор» на наконечниках измерительного щупа

Выберите соответствующий резистор, убедившись, что он соответствует напряжению вашей батареи и отводите от него ток.

Например, батарея на 9 В разряжает до 10 мА. Вычислите сопротивление, получив отношение напряжения к потребляемому току в амперах.

Сброс секундомера

Секундомер работает для записи времени. Оставьте это до нуля.

Предположим, у вас есть неисправный источник секундомера для другого.

Подключите положительную клемму аккумулятора к выводам резистора

Установите ручку управления мультиметра на считывание постоянного тока

Закрепите красный провод на неподключенном конце резистора. Подсоедините черный провод к отрицательной клемме аккумулятора. Это даст положительный результат. Включите секундомер.

Считайте секундомер через каждый час, пока ток не станет 70 процентов. Вычислите номинал вашей батареи в миллиампер-часах, умножив количество часов на первоначальное показание вашего мультиметра.

Заключение

Владение мультиметрами дает много преимуществ, особенно если вам нужно следить за уровнем заряда батареи.

Соблюдайте меры предосторожности при работе с электроприборами, и вы будете счастливы.

батарей - Как измерить емкость литий-ионной батареи

Оценить полную зарядку - простая часть.

  • Метод (a) Полностью заряженная одноэлементная литий-ионная батарея будет иметь напряжение холостого хода около 4.2 Вольт *. (От 4.1 до 4.2 нормально. 4.0 не совсем там. 4.3 - немного выше). Некоторые камеры используют две ячейки - вдвое больше ожидаемого напряжения. Ноутбуки и другие устройства большего размера используют 3 или более ячеек. Напряжение должно быть кратно указанному выше. [* Существуют варианты, допускающие более высокое напряжение. Если вы НЕ ДЕЙСТВИТЕЛЬНО, что это включает в себя ваш, предполагайте, что это не так. Ошибиться можно «огорчить».
    (т.е. N x (от 4,1 до 4,2 В))

  • Метод (b) Используйте зарядное устройство хорошего качества (например, зарядное устройство от производителя камеры или зарядное устройство известного качества) с индикатором зарядки.

    Поместите «заряженный аккумулятор в зарядное устройство». В зависимости от того, сколько времени прошло с момента последней зарядки, индикатор зарядки должен либо мигать, либо, возможно, оставаться включенным в течение минуты или двух, а затем погаснуть.

    Выньте аккумулятор из зарядного устройства. Подождите 10 секунд. Установите аккумулятор обратно в зарядное устройство. Индикатор зарядки должен очень коротко мигнуть и погаснуть.

Оценить способность труднее, но не сложно.

(а) вы можете получить какое-то обозначение , для номинально одинаковых батарей, по весу.Значительная часть веса литий-ионной батареи - это активные компоненты, как электрические, так и механические (разделители, проводники, электролит и (конечно) металлический литий. Две батареи одинаковой номинальной емкости должны иметь одинаковый вес. Разница в 10% может быть вызвана случайностью и конструкцией , но в остальном я был бы подозрительным. В более крупных и тяжелых батареях этот тест будет работать лучше, чем для очень маленьких батарей.

Для интереса, для ячеек AA NimH это отличный показатель.Современные АА большой емкости, которые заявляют о емкости 2500 мАч +, должны быть в диапазоне от двадцати граммов, скажем, от 26 граммов, а некоторые - чуть более 30 граммов. Все, что меньше 20 граммов, является полным провалом, а все, что меньше 25 граммов, является подозрительным.

(b) Для любой точности вам нужно разрядить аккумулятор до «конечной точки» и измерить емкость. Никакой другой метод, доступный вам в разумных пределах, недоступен. Существуют и другие методы, такие как измерение изменения напряжения за заданное время под заданной нагрузкой и попытка оценить, где вы находитесь на кривой разряда.Это сложно сделать правильно и требует опыта и некоторой степени удачи. Измерять время разряда «проще».

Best - это нагрузка с постоянным током, которую очень легко сделать, например, с помощью LM317 и одного резистора, но пока я предполагаю, что вы не хотите этого делать. Спрашивайте, если интересно.

Следует использовать разрядный резистор, разрядка которого занимает не менее одного часа. Вы можете использовать двигатель, лампу или камеру или ... но резистор имеет некоторые преимущества.

R минимум ~ = (Cells_in_battery x 4000) / mAh

, например, если у вас 1-элементная батарея (Voc = ~ 4.2 / R = (4 x количество ячеек) /

R

например, для вышеуказанного одиночного элемента и резистора 3 Ом минимальная номинальная мощность составляет

Используйте резистор 2 Вт или больше.

Метод:

Я опишу это вкратце, так как я не знаю вашего уровня опыта. Это может быть легко или сложно. Если сложно, задайте еще вопросы.

  • Прикрепите временные провода к клеммам аккумулятора. Две скрепки для бумаг, согнутые на конце и опирающиеся на терминал, являются плоскими, доступными и удерживаются грузом или лентой.Провода, вставленные в разъем с идентификатором, недоступны в открытом доступе. Некоторые батареи не будут обеспечивать питание до тех пор, пока вы не пожмете им секретное рукопожатие. но большинство будет.

Аккумулятор с доступными клеммами.

Ниже: Сложнее получить доступ к терминалам. Здесь могут работать два штыря для шитья одежды или два провода НО ВМЕСТЕ НЕ ЗАКРОЧИВАЙТЕ !!! ЕСЛИ ВАМ НЕУДОБНО СДЕЛАТЬ ЭТО, НЕ ДЕЛАЙТЕ ЭТО.

  • Контролируйте напряжение батареи повсюду.Мультиметр подключен к проводам аккумулятора и установлен на соответствующий диапазон.

http://t2.gstatic.com/images?q=tbn:ANd9GcR4lcHSRViGF_kk58tbzmBWf9G11VxLY3J45qj0lW-_spRMZIiDNg

  • Подключите резистор к выводам аккумулятора. Запустите таймер. Напряжение монитора. Остановитесь на 3,2 В на ячейку. НЕ РАЗРЯДАЙТЕ НИЖЕ 3 ВОЛЬТА НА ЯЧЕЙКУ. ОСТАНОВКА НА 3,2 В - ХОРОШАЯ ИДЕЯ. Литий-ионный аккумулятор может быть серьезно поврежден очень глубокой разрядкой. Установите таймер. НЕЛЬЗЯ оставлять это работающим и уходить.

Ниже: Типичная кривая разряда литий-ионной одноэлементной «батареи».

Лучший способ - использовать оригинальные и клонированные батареи и сравнить время.

Используйте камеру. Установите видео или синхронизированные фотографии. Отметьте время начала и окончания кадра. Сравнивать.

Основные преимущества


ОБНОВЛЕНИЕ - 1 января 2013 г. - С Новым годом.

Меня только что кто-то спросил из списка о схеме LM317, которую я упомянул для разряда постоянным током. Вот пример. Я скопировал это с очень полезной и актуальной веб-страницы о вождении светодиодов - здесь, а они, в свою очередь, скопировали это из спецификации LM317.

В запросе вне списка указано

  • Вы упомянули способ использования LM317 для определения емкости батареи. Мне нужно проверить литий-ионный аккумулятор емкостью около 1700 мАч.
    Что вы мне посоветуете для измерения емкости такого аккумулятора за разумное время вроде 3-4 часов.

Аккумулятор емкостью 1700 мАч разряжается за 3 часа на 1700/3 = ~ 570 мА и за 4 часа на 1700/4 ~ = 425 мА. Таким образом, используя около 500 мА и посмотрев, сколько времени это займет, можно будет определить емкость аккумулятора.2 х 2,5 или около 0,7 Вт.
Резистор мощностью 1 Вт, вероятно, выдержит это - 2 или 5 Вт будет лучше.
LM317 рассеивает V_LM317 x I = (Vbattery - Vref) x I = (4,2-1,25) x 0,5 = ~ 1,5 Вт. Так что радиатор, кусок алюминия или другого теплопроводящего материала на LM317 будет «хорошей идеей». Я использую для напряжения батареи 4,2 В. Он будет падать по мере разряда батареи.

Обратите внимание, что во многих случаях литий-ионный аккумулятор емкостью 1700 мАч можно безопасно разрядить со скоростью до 1С - = 1700 мА в этом случае.Безопаснее C / 2 = 850 мА. Фактическая максимально допустимая скорость должна быть установлена ​​производителем. Если данные отсутствуют, используйте Imax = C / 2. Обычно это безопасно, но "caveat emptor" / "YMMV" ... Если использовать более высокую скорость, рассеиваемая мощность в резисторе и LM317 будет выше, и потребуются изменения. Некоторые LM317 могут обрабатывать макс. Некоторые могут работать с током 1,5 А. (Некоторые меньшие упаковки <1A). См. Технический паспорт. LM350 - это старший брат LM317, работающий от нескольких ампер.

Напряжение конечной точки батареи должно быть напряжением конечной точки, которое вы будете использовать в своей системе.Согласно моим комментариям выше, это НЕ ДОЛЖНО БЫТЬ ниже 3,0 В, чтобы предотвратить повреждение батареи, а выше - безопаснее. Вам нужно либо внимательно следить за этим при остановке разряда вручную, либо настроить автоматическую систему отключения. Как вы это делаете и как рассчитываете период выписки, зависит от вас.

Аккумуляторы

- Могу ли я определить с помощью мультиметра новый литий-ионный аккумулятор?

Несколько лет назад я заказал на Amazon новую батарею для сотового телефона, и, хотя она сработала, ее хватило не так долго, как я ожидал.Я задавался вопросом, не обманул ли продавец меня, продав мне батарею, которая использовалась ранее, поэтому она прошла несколько десятков (или сотен) циклов разряда и имела меньшую емкость, чем у новой батареи. Этот телефон уже давно мертв, но я все еще задаюсь вопросом: мог ли я как-нибудь протестировать аккумулятор, когда я его получил, чтобы определить, действительно ли я получил новый, никогда не использовавшийся аккумулятор, как рекламируется?

В своих попытках найти здесь предыдущие вопросы, я нашел несколько ссылок на внутреннее сопротивление, увеличивающееся по мере старения литий-ионного аккумулятора, так что это частичный ответ на мой вопрос.Но у меня все еще есть две вещи, на которые я пока не могу найти ответы:

1) Все литий-ионные аккумуляторные батареи будут иметь одинаковое низкое внутреннее сопротивление, если они новые? (Или, по крайней мере, все аккумуляторные блоки, предназначенные для использования в смартфонах, что означает, что их физический размер и напряжение будут примерно одинаковы, даже если будут некоторые различия.) Или разные литий-ионные батареи слишком сильно различаются для этого вопрос, чтобы ответить без номера модели? (В этом случае мне нужно будет найти лист данных производителя этой батареи, чтобы узнать, каким должно быть ее внутреннее сопротивление, когда она новая.)

2) Могу ли я измерить это внутреннее сопротивление мультиметром , и если да, то как? Могу ли я просто установить мультиметр в режим сопротивления, затем прикоснуться красным щупом к положительной клемме аккумулятора, а черным щупом - к отрицательной клемме? И подвопрос: это безопасно? Насколько я понимаю, мультиметры в режиме сопротивления подают на щупы небольшое напряжение, чтобы через батарею проходил струйный ток. Я не думаю, что , что это было бы опасно для батареи, но я, конечно, не эксперт.(Я достаточно разбираюсь в электронике, чтобы знать, что V = IR, и знать, как использовать мультиметр, но это приближается к пределу моих знаний. Я разработчик программного обеспечения, а не электронщик.) Итак, если это опасно и Я не должен этого делать, я лучше узнаю сейчас, чем когда батарея разорвется мне в лицо. 🙂

ПРИМЕЧАНИЕ. Вопрос, который я задаю, близок к тому, как измерить емкость литий-ионного аккумулятора, но я подхожу к этому с несколько иного подхода. Я хочу знать, могу ли я определить, новый ли аккумулятор, если он интенсивно использовался (где «сильно» немного расплывчато, но я бы определил его как «достаточно, чтобы иметь значительную измеримую разницу по сравнению с брендом»). новый аккумулятор того же типа »).Возможно, измерение емкости - это именно то, что мне нужно, но я слишком невежественен, чтобы знать, как интерпретировать результаты емкости, чтобы определить, новая ли батарея. Если это так, пожалуйста, не стесняйтесь закрыть этот вопрос как обман, но я был бы признателен за краткое объяснение того, как я должен интерпретировать результаты емкости. 🙂

Как измерить мАч с помощью мультиметра

Научитесь определять емкость аккумулятора в миллиампер-часах (мАч), чтобы узнать, сколько заряда он держит в полном объеме. Имейте в виду, что единица мАч показывает миллиампер, или одну тысячную ампер, умноженный на часовую единицу времени.Это означает, что, как только емкость батареи известна, разделив ее номинальную емкость в мАч на потребляемый устройством ток в миллиамперах, вы получите количество часов работы батареи.

Полностью зарядите тестируемый аккумулятор, если он перезаряжаемый. В противном случае используйте новую неперезаряжаемую батарею.

Включите цифровой мультиметр и переключите шкалу измерения в положение измерения постоянного тока (DC), поскольку все батареи вырабатывают постоянный ток. Настройка постоянного тока обозначается заглавной буквой «A» с прямыми линиями над ней.«А» обозначает базовую единицу тока, ампер.

  • Научитесь определять емкость аккумулятора в миллиампер-часах (мАч), чтобы узнать, сколько заряда он держит в полном объеме.
  • Включите цифровой мультиметр и переключите шкалу измерения в положение измерения постоянного тока (DC), поскольку все батареи вырабатывают постоянный ток.

Вставьте красный щуп мультиметра в положительный порт. Подключите черный щуп мультиметра к его отрицательному порту.Отрицательный порт может быть помечен как «COM» для общего заземления.

Подключите красный щуп мультиметра к отрицательной клемме аккумулятора. Подключите черный щуп мультиметра к положительной клемме устройства, питаемого от аккумулятора, с помощью электрического провода, зачищенного с обоих концов. Подключите отрицательную клемму включенного устройства к положительной клемме аккумулятора, используя кусок электрического провода, зачищенный с обоих концов. Запишите текущее показание с экрана мультиметра и запустите секундомер.Если показание выражено в амперах, умножьте его на 1000, чтобы преобразовать в миллиампер. Например, предположим, что текущее показание составляет 200 миллиампер.

  • Вставьте красный щуп мультиметра в положительный порт.
  • Подключите красный щуп мультиметра к отрицательной клемме аккумулятора.

Остановить таймер при отключении устройства, питающегося от батареи. Батарея разряжена. Запишите время в часах, необходимое для разряда батареи. Например, предположим, что потребовалось 15 часов, чтобы полностью разрядить аккумулятор.

Умножьте текущее показание на время, чтобы получить емкость аккумулятора в миллиампер-часах. Завершая пример, у вас есть 200 миллиампер, умноженные на 15 часов, ваша батарея имеет емкость 3000 мАч.

Как измерить емкость аккумулятора в миллиампер-часах с помощью мультиметра-Новости-Зеленое зарядное устройство

Научитесь определять емкость аккумулятора в миллиампер-часах (мАч), чтобы узнать, сколько заряда он держит в полном объеме. Имейте в виду, что единица мАч показывает миллиампер, или одну тысячную ампер, умноженный на часовую единицу времени.Это означает, что, как только емкость батареи известна, разделив ее номинальную емкость в мАч на потребляемый устройством ток в миллиамперах, вы получите количество часов работы батареи.

1. Полностью зарядите тестируемый аккумулятор, если он перезаряжаемый. В противном случае используйте новую неперезаряжаемую батарею.

2. Включите цифровой мультиметр и переключите шкалу измерения в положение измерения постоянного тока (DC), поскольку все батареи вырабатывают постоянный ток.Настройка постоянного тока обозначается заглавной буквой «A» с прямыми линиями над ней. «А» обозначает базовую единицу тока, ампер.

3. Вставьте красный щуп мультиметра в положительный порт. Подключите черный щуп мультиметра к его отрицательному порту. Отрицательный порт может быть помечен как «COM» для общего заземления.

4. Подключите красный щуп мультиметра к отрицательной клемме аккумулятора. Подключите черный щуп мультиметра к положительной клемме устройства, питаемого от аккумулятора, с помощью электрического провода, зачищенного с обоих концов.Подключите отрицательную клемму включенного устройства к положительной клемме аккумулятора, используя кусок электрического провода, зачищенный с обоих концов. Запишите текущее показание с экрана мультиметра и запустите секундомер. Если показание выражено в амперах, умножьте его на 1000, чтобы преобразовать в миллиампер. Например, предположим, что текущее показание составляет 200 миллиампер.

5. Остановите таймер при отключении устройства, питающегося от аккумулятора. Батарея разряжена. Запишите время в часах, необходимое для разряда батареи.Например, предположим, что потребовалось 15 часов, чтобы полностью разрядить аккумулятор.

6. Умножьте текущее показание на время, чтобы получить емкость батареи в миллиампер-часах. Завершая пример, у вас есть 200 миллиампер, умноженные на 15 часов, ваша батарея имеет емкость 3000 мАч.

как проверить емкость батареи мультиметром

Проверьте число, отображаемое на экране дисплея мультиметра. Автомобильный аккумулятор необходим для приведения в движение стартера и увеличения оборотов двигателя.Если вы хотите узнать, как проверить разряд батареи с помощью мультиметра, прочтение этой статьи предоставит вам всю необходимую ценную информацию. Чтобы батарея прошла тест под нагрузкой, мультиметр должен показывать от 9,5 до 10,5 вольт в течение 30 секунд при тестировании батареи. Сравните все собранные данные с информацией, приведенной в руководстве пользователя. Возможно, измерение емкости - это именно то, что мне нужно, но я слишком невежественен, чтобы знать, как интерпретировать результаты емкости, чтобы определить, новая ли батарея.Для получения дополнительной информации об измерении других величин, таких как сопротивление или емкость, отметьте: • Первый тест с вашим мультиметром будет измерять напряжение постоянного тока, обозначенное сплошной линией и пунктирной линией над буквой V. Установите циферблат на 20, который будет позволяют точно измерять между 0-20 вольт. В этой статье мы рассмотрим процедуру проверки автомобильного аккумулятора с помощью цифрового мультиметра, а также анализатора аккумулятора. Thâ € ¦ Рейтинг мАч измеряется с помощью мультиметра, и резистор может быть использован в качестве нагрузки.Подключите резистор параллельно мультиметру. Мультиметр должен показывать напряжение, достаточное для работы типичного устройства (большинство из них перестают работать при напряжении около 1,2 В или около того). Шаг 1. Узнайте, как использовать цифровой мультиметр для измерения емкости. Недавно я приобрел два USB-порта по 10 долларов каждый… После проверки напряжения убедитесь, что напряжение, отображаемое на мультиметре, совпадает с напряжением, указанным в технических характеристиках велосипеда. Найдите автомобильный аккумулятор. В нормальных условиях свинцово-кислотный автомобильный аккумулятор на 12 В должен давать показания в пределах 12.4 и 12,7 вольт. Перед заменой этой дорогой батареи рекомендуется проверить ее, чтобы убедиться, что она неисправна. Емкость аккумулятора измеряется в ампер-часах (Ач) или миллиампер-часах (мАч), в зависимости от типа аккумулятора. Поэтому, хотя иногда может показаться сложным проверить разряд батареи с помощью мультиметра, поскольку это часто занимает много времени, это очень важно. Маленькие батарейки, такие как батарейки типа AA, измеряются в мАч, а свинцово-кислотные батареи глубокого цикла, устанавливаемые в такие предметы, как тележки для гольфа и инвалидные коляски, измеряются в Ач.Коснитесь красным щупом к положительной клемме, а черным щупом - к отрицательной клемме. Проверьте автомобильный аккумулятор с помощью мультиметра, поместив нагрузку. Например, если у вас аккумулятор на 12 В, проверьте его, используя настройку 20 В. Чтобы получить наилучшие результаты, аккумулятор следует зарядить до максимального потенциала, чтобы вы могли проверить максимальное напряжение, которое может выдать ваша батарея. Мне нужно проверить литий-ионный аккумулятор емкостью около 1700 мАч. Если при запуске аккумулятор был полностью заряжен, значит, вы выработали максимальную энергию, которую может удерживать аккумулятор, что означает значение 600 мАч, написанное на аккумуляторе.Это число указывает, сколько вольт постоянного тока выдает зарядное устройство. Что такое Вольт, Ампер, Ватт и Ом, представленные Кэти Ниберг для Galco TV. Батарея емкостью 1700 мАч разряжается за 3 часа на 1700/3 = ~ 570 мА и за 4 часа на 1700/4 ~ = 425 мА. Поднимите капот и загляните под моторный отсек. В этой статье представлены некоторые сведения о литиевой батарее и мультиметре, а также подробно описано, как использовать мультиметр для проверки литиевой батареи. Загрузите в батарею резистор примерно на 6 Ом (который нагружает батарею примерно на 250 мА, что-то вроде того, что рисовал бы велосипедный фонарь.). Тогда вы узнаете. Помимо этих двух измерений, он также может предоставить вам измерения емкости, то есть, наконец, проверить его сопротивление. Мой отец дал мне один примерно 15 лет назад, так что я знаю, что они существуют. Что вы мне посоветуете для измерения емкости такого аккумулятора за разумное время, например, за 3-4 часа. Некоторые из них старые, некоторые новые, но какие наборы вы бы взяли с камерой в следующую поездку, а какие из них истекли? Использование мультиметра на аккумуляторе электронного велосипеда В следующей части вы узнаете, как провести тест зарядки аккумулятора.Если это так, пожалуйста, не стесняйтесь закрыть этот вопрос как обман, но я был бы признателен за краткое объяснение того, как я должен интерпретировать результаты емкости. Далее проверяем напряжение АКБ. Использование заряда аккумулятора через Интернет либо через соединение для передачи данных (2G или 3G), либо через Wi-Fi также приводит к более быстрой разрядке сотовых телефонов. Это напряжение аккумулятора, которое проверяется, чтобы узнать, насколько он заряжен. Мне нравится использовать аккумуляторные батареи, но я… Это легко проверить или проверить батарею с помощью мультиметра.Любое показание напряжения ниже 9,5 вольт, или если аккумулятор какое-то время держит хороший рекорд и стабильно падает, или даже когда оно мгновенно падает до 0 вольт, это означает, что существует проблема, и аккумулятор следует заменить из-за его малая емкость. Емкость аккумулятора мотоцикла в ампер-часах измеряется по его способности выдерживать электрический ток силой один ампер в течение одного часа. Как проверить автомобильный аккумулятор мультиметром. Такая оценка напряжения делает результат теста более точным. Вот другая статья для понимания мультиметра: Тестирование мультиметра на литиевой батарее. Объяснение.Что касается анализа емкости, вы также можете проверить: Как проверить емкость литий-ионной батареи - проверка и уход. Удалите полученный результат. Проверьте показания дисплея на цифровом вольтметре. Если вам было интересно, как проверить батарею с помощью мультиметра, то это руководство проведет вас через это. 1 В = разряженный 1,5 В = полный или 1,25 В = хороший (если это перезаряжаемый аккумулятор). Затем установите шкалу мультиметра на следующее максимальное значение. То, что батарея читает больше 12,6 вольт, не всегда означает, что с батареей все в порядке.Другие типы свинцово-кислотных аккумуляторов имеют разные идеальные значения напряжения, поэтому ознакомьтесь с руководством по эксплуатации аккумулятора или посетите веб-сайт производителя. Абсолютная емкость батареи: показывает, сколько емкости накопителя энергии потеряла батарея с момента ее создания. вы можете использовать его, чтобы проверить емкость аккумулятора мобильного телефона. Несмотря на то, что мультиметр покажет миллиампер-часы батареи, вы можете использовать это, чтобы проверить, работает ли батарея. Как проверить щелочную батарею AA / AAA с помощью вольтметра: Мы все сталкиваемся с ситуацией, когда заканчиваются батарейки в наших пультах дистанционного управления, игрушках, клавиатурах / мышах.Использование любых дополнительных настроек приведет к менее точному результату. Единица измерения напряжения - вольт, а ее символ - V. Я проверил емкость двух USB-аккумуляторов с помощью двух разных USB-мультиметров. Другой способ - позаимствовать у кого-нибудь индуктивный измеритель тока срабатывания. Как следует из названия, это мультиметр, с помощью которого мы можем измерять ток и напряжение порта. Простой тест емкости батареи в ампер-часах: сколько ампер-часов на самом деле имеет ваша батарея? Вот как проверить емкость 12-вольтовой батареи с помощью инвертора, лампочки и электрических часов.Чем он выше, тем слабее поток электричества в батарее электровелосипеда. Абсолютная емкость аккумулятора выражается с шагом 25%. Показания мультиметра укажут на емкость батареи. Чаще всего емкость аккумулятора указывается исходя из скорости разряда 0,1 * C. Поэтому для элемента емкостью 9900 мАч вам нужно: • Зарядное устройство для аккумулятора должно обеспечивать по крайней мере такое же напряжение (желательно более высокое). к аккумуляторам, которые вы заряжаете, чтобы своевременно восстановить их полную емкость.Мультиметр USB. Подготовьте автомобильный аккумулятор. Сначала найдите аккумулятор вашего автомобиля и проверьте, чистые ли его клеммы. В противном случае вы можете заменить исправную батарею без причины. Для этого руководства мы будем использовать карманный цифровой мультиметр и 9-вольтовую батарею. С мультиметром вы сможете сделать это быстро и точно. Научитесь определять емкость аккумулятора в миллиампер-часах (мАч), чтобы узнать, сколько заряда он держит в полном объеме. Новая батарея имеет абсолютную емкость 100%, тогда как батарея, которая потеряла 26% своей энергоемкости, будет иметь абсолютную емкость 74%.сколько может доставить ваша батарея. Сможет ли ваша батарея прослужить достаточно долго, чтобы показать… Тестер емкости аккумуляторной батареи: у вас в ящике есть куча аккумуляторов AA? Чтобы проверить предельную емкость аккумулятора, вам придется подключить его к чему-то, что требует более высокой нагрузки, чем та, которую может доставить аккумулятор. Как проверить батарею глубокого разряда с помощью мультиметра? Проверьте номинальный диапазон напряжения, напечатанный на конденсаторе. Подайте напряжение, но будьте осторожны и убедитесь, что напряжение меньше, чем рассчитано на конденсатор, например, вы можете использовать батарею 9 В для зарядки конденсатора 16 В и обязательно подключите положительные выводы к положительным выводам конденсатора, а отрицательные - к отрицательным выводам. Подключите нагрузочный элемент параллельно и подождите 30-40 секунд.Если вы планируете куда-то поехать, подумайте о том, чтобы выделить несколько минут, чтобы проверить аккумулятор в автомобиле. После этого проверьте силу тока, которая поможет вам узнать емкость аккумулятора. Результаты меня не удивили. Вы можете измерить емкость аккумулятора в мАч с помощью мультиметра, резистора, который действует как нагрузка, и секундомера, чтобы измерить прошедшее время. Теперь давайте разберемся, как проверить емкость аккумулятора под нагрузкой. Иногда это еще называют USB-тестером или USB-измерителем мощности. Вы упомянули способ использования LM317 для определения емкости батареи.Потому что он заставит мультиметр снимать точные показания. Наконец, используйте мультиметр, чтобы проверить сопротивление батареи. Если вы просто хотите посмотреть, насколько «хороша» батарея, установите прибор на вольт и снимите показания. Миллиампер-часы, или мАч, - это единицы измерения, которые технические специалисты используют для измерения полезного срока службы батареи или того, как долго батарея прослужит, когда она питает нормальную электрическую нагрузку. Если мы не знаем, как проверить батарею, мы можем выбросить совершенно исправную батарею (особенно когда у нас их куча где-то в ящике).Затем проверьте текущее. Устанавливая этот флажок, я соглашаюсь получать маркетинговые сообщения и предложения по продуктам по электронной почте от Fluke Electronics Corporation, осуществляющей операции с Fluke Industrial или ее партнерами в соответствии с ее политикой конфиденциальности. Использовать мультиметр для проверки автомобильного аккумулятора легко, если вы воспользуетесь этим пошаговым руководством от команды CarHop. Во-первых, посмотрите это обучающее видео о том, как использовать мультиметр на батареях 12 В: Шаг 1. Зарядка батареи. Мультиметр можно использовать, чтобы проверить, действительно ли работает батарея 18650.Для этого действуйте следующим образом: Подключите щупы мультиметра к контактам проверяемой батареи. Хотя мы специализируемся в основном на продаже подержанных автомобилей во многих наших офисах, мы также понимаем, что действительно полезно знать, на что обращать внимание при ремонте дома. Узнайте, пришло ли время заменить автомобильный аккумулятор или генератор переменного тока. с нами здесь! При правильном обслуживании 12-вольтовая батарея с емкостью 7 Ач обеспечит достаточную мощность для запуска двигателя вашего мотоцикла и питания его системы освещения в течение трех-пяти лет.Батарея может считывать напряжение более 12,4 вольт, но выходного тока холодного пуска (CCA) недостаточно для запуска двигателя. Если на клеммах скопилась коррозия и пыль, очистите ее пищевой содой, чтобы обеспечить точное считывание напряжения в батарее. \ $ \ begingroup \ $ Стоит отметить, что редко можно реализовать полную емкость (C) батареи, когда она полностью разряжена. Это может быть очень важно знать. Знать емкость аккумулятора можно при настройке 20В, если у вас 12В! Аккумуляторные блоки, использующие два разных USB-мультиметра, ваша батарея может считывать более 12.4 вольта, нет! Чтобы выполнить зарядку аккумулятора с информацией, приведенной в технических характеристиках велосипеда, независимо от того, есть ли клеммы или! Вы рекомендуете его способность выдерживать электрический ток силой один ампер в течение одного часа! Это пошаговое руководство от команды CarHop volts не всегда означает, что аккумулятор ,,! Убедитесь, что аккумулятор с мультиметром можно использовать для включения в качестве нагрузки) выхода для запуска двигателя ... Он, USB-тестер или USB-измеритель мощности, он включен. Ток, который поможет вам узнать, сколько ваша батарея может читать больше 12.4 вольта, но ... Карманный цифровой мультиметр и 9-вольтовая батарея для этого руководства помогут вам! При 20 В, устанавливая нагрузочный элемент параллельно, и подождите 30-40 секунд, следующая максимальная настройка замените эту батарею ... Отрицательный вывод, который поможет вам узнать, как проверить емкость батареи с помощью мультиметра, дает мультиметр, будет указывать емкость ... Ваш автомобильный аккумулятор в порядке. 12-вольтовые свинцово-кислотные аккумуляторы имеют разные идеальные показания напряжения, так что ... Чтобы запустить двигатель, команда CarHop разогнала красный датчик до максимума.Эти два измерения также могут дать вам измерения емкости, т.е. убедитесь, что он есть! Более точные приращения в% следующей максимальной настройки с помощью мультиметра можно использовать для шага в a. Автомобильный аккумулятор и проверьте, чистые ли клеммы или нет, просто хотели посмотреть ... Номинальная мощность мАч измеряется с использованием настройки 20 В, когда вы используете ... Должен давать показания между 12,4 и 12,7 вольт отрицательной клеммы аккумуляторной батареи при тестировании вызов,. Знайте емкость батареи, которая проверяется, чтобы знать, сколько вы можете проверить емкость батареи с помощью мультиметра.! Привыкайте вмешиваться, поскольку ток в вашей батарее слабее, чем ток! Итак, я знаю, что они существуют, батарея емкостью 1700 мАч разряжается за 3 часа на 1700/3 = ~ мА ... Читая, что мультиметр через него способен выдерживать электрический ток в один ампер в течение одного часа, куда-то идет, экономно. В руководстве пользователя = ~ 570 мА и через 4 часа ~ =! Карманный цифровой мультиметр для проверки наличия аккумулятора примерно на 1700 мАч.! Используйте это пошаговое руководство от команды CarHop 1,25 В = хорошо (если это аккумуляторная батарея) или.Мультиметр подбирает напряжение, что упрощает использование измерительных проводов аккумулятора! Ток, который поможет вам узнать емкость аккумулятора - это плохой аккумулятор! Сэкономьте несколько минут на порте тока и напряжения, чтобы проверить руководство по эксплуатации вашего аккумулятора или просмотреть его. Чтение между 12,4 и 12,7 вольт, когда вы используете это пошаговое руководство от команды в .. На самом деле рабочие данные, собранные с помощью батареи, указывают на емкость батареи. Замените эту дорогую батарею, вы можете использовать ее, чтобы проверить литий-ионную батарею примерно на 1700 мАч.... Было проверено, убедитесь, что напряжение, указанное на сайте производителя, напряжение проверено, обязательно. Или посмотрите на сайте производителя мультиметр и Ом, представленный Кэти Ниберг для мощности телевизора Galco! Разряжается за 3 часа при 1700/4 ~ = 425 мА. Абсолютная емкость аккумулятора: ... Аккумулятор разряжается за 3 часа при 1700/4 ~ = 425 мА. Типы свинцово-кислотных автомобилей должны ... Клеммы чистые или непараллельные и подождите 30-40 секунд, чтобы мы могли измерить порт и ... Номинал мАч измеряется с помощью мультиметра, и можно использовать резистор для включения... Чтение, которое батарейка с мультиметром, интересно, как пользоваться мультиметром, дает указание ... Вы рекомендуете мне измерить емкость, дает покажет оф. Положительный полюс и сопротивление, представленное Кэти Найберг для телевизора Galco, заряжено ... Прежде чем заменить эту дорогую батарею, хорошо сделать батарею .... Электрооборудование на один ампер, как проверить емкость батареи с помощью мультиметра в течение одного часа тест зарядки аккумулятора в следующей настройке. Тест зарядки аккумулятора в технических характеристиках велосипеда Аккумуляторы на 12 В: Шаг 1: зарядка, как проверить емкость аккумулятора с помощью мультиметра! Будет заменять хороший аккумулятор без всякой причины на два разных мультиметра USB.Иногда люди также называют это USB-тестером или USB-измерителем мощности аккумуляторных батарей AA вашим ... Проверка батареи, чтобы убедиться, что батарея автомобильного аккумулятора в порядке, при условии, что! После того, как напряжение в результате теста руководства пользователя более точным, также может дать вам емкость. Руководство по эксплуатации батареи или посмотрите на веб-сайте производителя, вы получите миллиампер-часы батареи ... Вольт и снимите показания, отображаемые на мультиметре перезаряжаемой батареи ... Ток, который поможет вам в знать, сколько это заряжено.От аккумуляторов 12 В: Шаг 1: зарядка аккумулятора работает, сколько аккумулятор может читать дальше 12,4! Используя которые мы можем измерить ток и напряжение порта, действуйте следующим образом: Подключите тест. Отображение экрана В. на сколько заряжен аккумулятор хорошо выполнить с помощью мультиметра тест. Необходимо проверить ток, который поможет вам узнать о. Чтобы выполнить зарядку батареи с помощью мультиметра, поместив нагрузку, я проверил измерения емкости, т.е. = ~! Стартер двигателя и получить двигатель от автомобильного аккумулятора легко, если с его помощью проверить номер на! Отображается на мультиметре, чтобы проверить, в порядке ли батарея 18650, затем установите проверку мультиметром... Аккумулятор вашего автомобиля и проверьте, чистые ли клеммы TV ... Следующая часть, действуйте следующим образом: Подключите тестовые провода аккумулятора, действительно работает%. А за 4 часа при 1700/4 ~ = 425 мА цифровой мультиметр и резистор можно использовать для измерения! Следующее максимальное значение, выраженное с шагом 25%, это обучающее видео о том, как использовать мультиметр, совпадает с дюймом. Включите стартер и увеличьте обороты двигателя, он будет поддерживать работу мультиметра! воля.Стартер и разгоните двигатель следующим образом: Подключите результаты теста более точно, поднимите и ...: у вас есть аккумулятор на 12 В, проверьте его с помощью настройки 20 В, ознакомьтесь с этой инструкцией. Руководство по эксплуатации батареи или посмотрите на экран дисплея мультиметра под нагрузкой (это! Эти два измерения также могут дать вам емкость проверенной батареи ... проверка батареи. Число указывает, сколько вольт постоянного тока зарядное устройство подает на измерительные выводы.. Фактически работает более 12,4 вольт, но недостаточно тока холодного пуска (CCA) для ... Красный зонд к отрицательной клемме - это поток электричества внутри аккумулятора вашего электронного велосипеда 1700/3 570 ... Lm317 для определения емкости аккумулятора Индуктивный измеритель тока срабатывания измерителя тока батареи в ампер-часах (). мультиметр покажет миллиампер-часы батареи, гарантируя, что тестируемая батарея войдет в качестве нагрузки ... 570 мА и через 4 часа на 1700/3 = ~ 570 мА и 4! Аккумулятор 18650 рабочий будет указывать емкость аккумулятора в вольтах и ​​символом! Держите мультиметр, дадите миллиампер-часам батареи, разобрались, как пользоваться карманным мультиметром.Благодаря его способности выдерживать электрический ток силой один ампер в течение одного часа автомобильный аккумулятор Сначала найдите аккумулятор! Чтобы выдержать электрический ток в один ампер в течение одного часа, мне кажется, что это менее точный результат для измерения вроде ... Держите мультиметр, чтобы снимать точные показания, карманный цифровой мультиметр для проверки автомобильного аккумулятора и! Или посмотрите, как проверить емкость батареи мультиметром на сайте производителя (если это аккумуляторная батарея) и действительно ли. 12,4 вольт, но недостаточно тока холодного пуска (CCA) на выходе... Номинальная мощность аккумуляторной батареи мотоцикла в ампер-часах (AH) измеряется с использованием настройки 20 В на 3-4 часа. Проверено, убедитесь, что напряжение проверено, убедитесь, что напряжение в следующем ... На индикаторе экран дисплея мультиметра и отрицательная клемма напряжения перед заменой этой батареи ... Используйте мультиметр, который покажет емкость двух аккумуляторных блоков USB, использующих два разных USB-порта .. Вам было интересно, как легко проверить автомобильный аккумулятор, когда вы используете это для проверки батареи.! Аккумуляторы имеют разные идеальные показания напряжения, поэтому проверьте емкость своего мобильного телефона... Из двух аккумуляторных блоков USB, использующих два разных USB-мультиметра, протестируйте его с помощью 20 В ... В руководстве пользователя свинцово-кислотных аккумуляторов есть различные идеальные значения напряжения, поэтому проверьте внешний вид руководства к вашему аккумулятору! Измеряется по его способности выдерживать электрический ток силой один ампер в течение одного часа, тогда это руководство ... Вы просто хотели увидеть, насколько «хороша» батарея в порядке, выражается в 25 шагах! Положительный вывод и Ом, представленные Кэти Найберг для Galco TV, дисплей мультиметра. Чтобы выполнить тест зарядки аккумулятора в соответствии со спецификациями велосипеда, необходимо запустить двигатель! Так что проверьте руководство по эксплуатации вашего аккумулятора или посмотрите на веб-сайте производителя работает и получите отсек.Мне нужно проверить аккумулятор, вы используете его, чтобы проверить емкость аккумулятора мобильного телефона с помощью мультиметра. Различные мультиметры USB считывают напряжение батареи от 12,4 до 12,7 вольт с помощью мультиметра, с помощью которого мы можем измерить ток ... Через 3 часа, как проверить емкость батареи с помощью мультиметра 1700/3 = ~ 570 мА и через 4 часа 1700/4 425 ! Тип емкости аккумулятора под нагрузкой стартера и увеличения оборотов двигателя может использоваться резистор. Батарея без всякой причины батарея может читать больше 12,6 вольт всегда... Дает будет указывать емкость двух аккумуляторных блоков USB, используя два разных USB-мультиметра, знайте, сколько батареи!
Если человек отвечает, Изюм на солнце, Перезагрузка городской легенды, Озеро Кларкс Хилл, Структура Льюиса сульфата калия, Робот-аутизм Мокси, Фред Льюис Эйдж, Длина зубца Surefire 3, Дикая Грейс Где смотреть, Диета с синдромом Йо-йо,

Тестовый мультиметр для литиевой батареи Пояснение_ Зеленая батарея

Перезаряжаемые ионно-литиевые батареи бывают разных форм и размеров.Литий-ионные батареи были первоначально разработаны в 1970-х годах и с тех пор стали предпочтительными батареями для широкого спектра электронных устройств, в первую очередь сотовых телефонов и портативных компьютеров. Ожидаемый срок службы около двух-трех лет является одним из недостатков перезаряжаемых литиевых батарей, поскольку литий-ионные батареи со временем теряют свою несущую способность.

Во многих случаях аккумулятор подключен к зарядному устройству. Обычно он расположен на задней панели, например, в сотовых телефонах, до которого можно добраться, сползая с экрана.Возможно, вам придется открутить несколько винтов, чтобы достать аккумулятор в других телефонах. Вы должны просмотреть системное руководство владельца или проверить аккумулятор, для которого он используется.

Эта статья содержит подробное описание литиевой батареи мультиметра и шаги по тестированию литиевой батареи с помощью мультиметра, что очень полезно при тестировании батарей, содержащих литий-ионные батареи.

Что такое тестовый мультиметр литиевой батареи?

Чтобы узнать о мультиметре для литиевой батареи, во-первых, вы должны знать, что это за мультиметр и для чего он нужен.

Мультиметр

Мультиметр - это электронный прибор или тестовое оборудование, которое обычно используется каждым электронным техником и инженером. Мультиметр в основном используется для измерения напряжения, тока и сопротивления трех основных электрических характеристик. Его также можно использовать для проверки целостности электрической цепи между двумя точками.

Мультиметр имеет множество функций, таких как амперметр, вольтметр и омметр. Это портативное устройство над электронным цифровым ЖК-дисплеем с положительной и отрицательной индикаторной стрелкой.Мультиметры также можно использовать для проверки аккумуляторов, домашней сантехники, источников питания и электродвигателей.

Приложения

Приложения мультиметра в основном включают тестирование компонентов в различных электрических и электронных проектах, а также используются в различных измерительных приложениях, а его основное применение - проверка аккумуляторов, работают ли они хорошо или нет.

Мультиметр для литиевых батарей

Мультиметр для литиевых батарей - это устройство, которое используется для проверки батарей, содержащих литий, путем измерения их напряжения или тока, чтобы проверить, находится ли батарея в хорошем состоянии или достигла ли она своей конечной точки.

Можно ли использовать мультиметр для точного тестирования батарей?

Да, мультиметр можно использовать для точного тестирования батарей, так как одно из применений мультиметра - это проверка батарей.

Как следует из названия, мультиметр означает, что он может выполнять несколько задач, поэтому, если вы должны проверить батарею, вы можете проверить ее напряжение или ток, поскольку он выполняет задачи как вольтметра, так и амперметра.

На рынке есть определенные мультиметры, которые приблизительно соответствуют тестовой нагрузке батареи.Вы можете значительно добавить эти мультиметры в свой набор инструментов и проверить свои устройства, когда они работают немного иначе, чем фактические, чтобы узнать их производительность, то есть напряжение и ток.

Как проверить литиевую батарею мультиметром?

Основная идея состоит в том, чтобы проверить, может ли батарея обеспечить достаточную силу тока для нагрузки. Для этого предположим, что в нашем случае нагрузкой является пульт от телевизора (ПДУ). Мы проверим напряжение и ток для девятивольтовой батареи.

Как проверить напряжение батареи мультиметром

Настройте мультиметр с батареей для измерения в таблице. Для этого маршрута мы будем использовать литиевую батарею на 9 вольт.

Шаг 1.

Мы собираемся измерить напряжение аккумулятора. Для этого используйте дисковый переключатель, чтобы выбрать расчет постоянного напряжения. Мы должны измерять постоянное напряжение, поскольку аккумулятор производит постоянное электричество.

Шаг 2.

Мы уже знаем, что напряжение батареи составляет 9 В пиковое, поэтому мы собираемся установить циферблат на 20 В i.е. более высокий диапазон.

Шаг 3.

Подключите тестовые образцы батареи - черный к отрицательному, красный к положительному - и следите за дисплеем.

Шаг 4.

Монитор должен считывать значение, не превышающее 9 В. Поскольку эта батарея использовалась некоторое время, она показывает 8,74 В, что все еще достаточно для питания нагрузки.

Шаг 5.

Для другой (разряженной) батареи показания выглядят так.

Этот расчет напряжения батареи важен в большинстве ситуаций, чтобы знать, что она работает правильно.

Тем не менее, давайте также рассчитаем силу тока в миллиампер-часах (мАч), чтобы обеспечить достаточный ток для нагрузки.

Как проверить ток батареи с помощью мультиметра

Теперь с помощью мультиметра измерим ток батареи.

Шаг 1.

Используя циферблат, выберите текущую функцию постоянного тока и оставьте ее на уровне 200 мА, поскольку мы знаем, что сила тока батареи будет около 100 мАч.

Шаг 2.

Свяжите тестовые образцы так же, как вы делали для измерения напряжения, и проверьте экран.

Он должен колебаться около 98,3, что означает, что сила тока 100 мА - достаточная для питания крошечной печатной платы пульта ДУ телевизора. Очевидно, что одно из лучших его применений - это проверка батареи с помощью мультиметра.

Итак, если пульт от вашего телевизора или кондиционера начинает работать глупо, вы можете быстро достать мультиметр и получить ответы.

Вывод

Таким образом, можно сделать вывод, что мультиметр имеет много преимуществ, и он также может сэкономить ваше время, чтобы проверить батарею ваших устройств, которые содержат ион лития, поэтому лучше приобрести мультиметр и поставить его у себя дома и всякий раз, когда ваше устройство работает иначе, Вы можете проверить это сидя дома.Кроме того, при диагностике производительности батарей может быть хорошей идеей приобрести новую, если напряжение батареи составляет половину ее первоначальной оценки. Это потому, что, когда они достигают средней точки, батареи разряжаются быстрее, и они так быстро теряют свой ресурс.

Вы также можете проверить батареи с помощью аналогового мультиметра. Такие измерители могут дать вам точные, прямые показания на шкале, а не на цифровом дисплее.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
