Муфта опережения впрыскивания топлива предназначается для изменения начала подачи топлива в цилиндры двигателя в автоматическом режиме. Важная функция муфты – обеспечение полноты сгорания, увеличивая угол опережения впрыска. Применение такого механизма позволяет оптимально обеспечить своевременное начало подачи топлива и, как следствие более экономную работу двигателя в разных скоростных режимах.

Муфта опережения впрыска топлива призвана изменять начало подачи топлива, и зависит это от частоты вращения коленвала.

ООО «Спецавтозапчасть» предоставляет своим клиентам возможность купить муфты опережения впрыска нужной модификации от известных производителей на разные типы двигателей. Воспользовавшись помощью компании, вы приобретёте качественные оригинальные запасные части, это поможет уберечь транспорт от поломки, а владельца от дальнейших непредвиденных расходов.

У любого механизма есть срок эксплуатации. Не оттягивайте приобретение запчастей до последнего момента. Постарайтесь обезопасить себя от неожиданностей, проконсультируйтесь с менеджером и составьте список ближайших покупок. Выберите способ и организацию для наиболее удобной доставки вашего заказа.

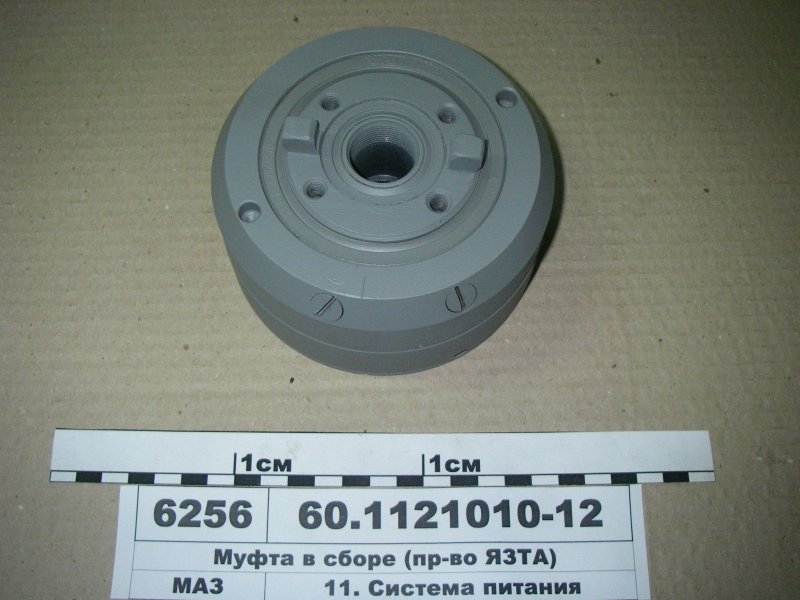

Муфта опережения впрыска топлива необходима для изменения моментов подачи топлива (находясь в зависимости от вращения коленчатого вала). Она помогает улучшить пусковые свойства двигателей, а также снижает потребление топлива (экономит) на разнообразных режимах скорости.

Состоит она из нескольких муфт. Приобрести ее вы сможете, заказав в компании ООО «Спецавтозапчасть».

Первая муфта с помощью шайб и гаек закрепляется на поверхности одного кулачкового вала насоса, а вторая устанавливается на ступице полумуфты, и может изменять свое на ней расположение. Основная полумуфта будет приведена в действие специальной шестерней, проходя через вал с изменяющимися соединительными муфтами. Ее вращение происходит с помощью грузов, качающихся на осях, которые уже запрессованы в полумуфту.

Увеличение частоты вращение вала (коленчатого) под воздействием центробежной силы приводит к расхождению груза, благодаря чему муфта поворачивается относительно кулачкового вала – это вызывает повышение угла опережения при впрыске.

Как вы видите, в этой детали все запчасти зависят от работы друг друга, именно потому так важно, чтобы все функционировало максимально качественно. При необходимости нужно срочно проводить диагностику и ремонт, в обратном случае, это повлияет на работу всего двигателя.

Запчасти для грузовых автомобилей
Запчасти для автобуса
Запчасти ЯМЗ

Запчасти ЯМЗ 236
Запчасти ЯМЗ 240
Запчасти ЯМЗ 7511
Запчасти ЯМЗ 650
Запчасти ЯМЗ евро 3
Запчасти ЯМЗ 530
Двигатели ЯМЗ 238
ЯМЗ 236 НЕ2
Двигатель ЯМЗ цена
Цена ЯМЗ 240
Устройство ЯМЗ 240
ЯМЗ 240 каталог
ЯМЗ 8421
ЯМЗ 7511 10
ЯМЗ 7511 цена
Купить ЯМЗ 7511
ЯМЗ 7601
ЯМЗ 6581
ЯМЗ 240 ремонт
ЯМЗ 236
ТНВД ЯМЗ 236
Блок цилиндров цена
ЯМЗ 6582 10
ЯМЗ 6562
Тнвд ЯМЗ 7511
ЯМЗ 8401
Фильтр тонкой очистки топлива
Коленвал ЯМЗ 7511
ЯМЗ 6581 10
двс ЯМЗ 240
ЯМЗ 240 нм2
кпп ЯМЗ 236
ЯМЗ 236 238
Коленвал ЯМЗ 236
Термостаты системы охлаждения
Головка ЯМЗ-236 и ЯМЗ 236 зажигание
ЯМЗ 7514
ЯМЗ 850
вал коленчатый ямз 240
тнвд ЯМЗ 240
ЯМЗ 236 турбо
Муфта опережения впрыскивания топлива
Насос водяной ЯМЗ 7511
Запчасти ЯМЗ 534
Запчасти кпп
Запчасти ЯМЗ 536

Запчасти для тракторов
Стартер МАЗ
Установка двигателя ЯМЗ на КамаЗ
Ремонт двигателей ЯМЗ
Ремонт двигателя КАМАЗ

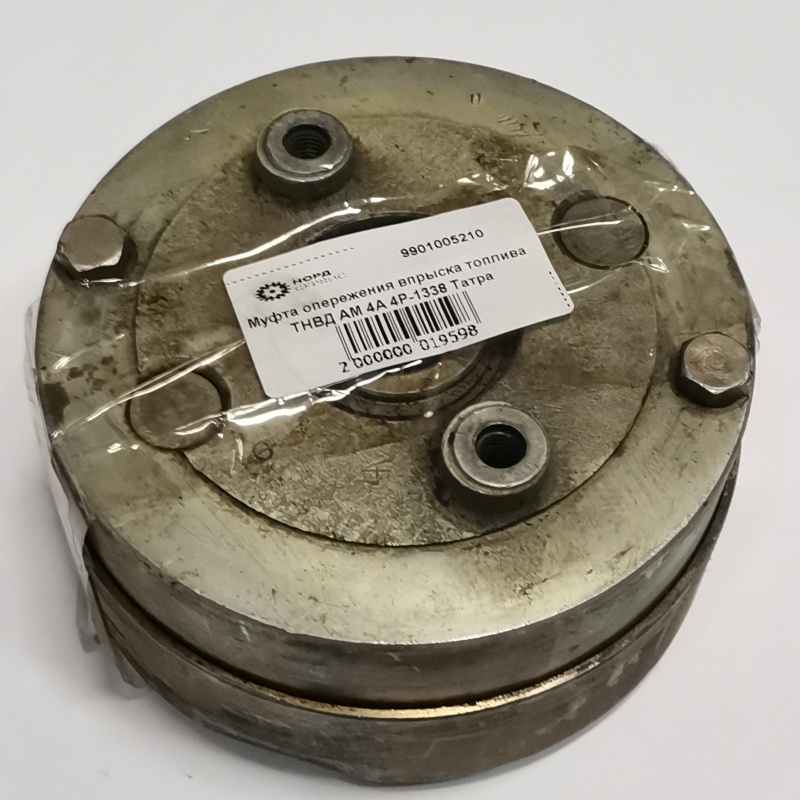

Муфта опережения впрыска дизеля.

Система питания дизельного двигателя

Муфта опережения впрыска топлива служит для автоматического изменения угла опережения впрыска при изменении частоты вращения коленчатого вала.

Углом опережения впрыска (опережения впрыскивания) топлива называется угол между положением кривошипа коленчатого вала относительно верхней мертвой точки (ВМТ) в момент начала впрыска топлива и его положением, соответствующим нахождению поршня в ВМТ.

Впрыск топлива в цилиндр двигателя должен осуществляться до прихода поршня в ВМТ в конце такта сжатия, т. е. с некоторым опережением. Это необходимо для того, чтобы топливо успело перемешаться с воздухом в цилиндре, и началось его активное горение к приходу поршня в верхнюю мертвую точку. При этом момент впрыска топлива рассчитывают из условия, чтобы максимальное давление газов на поршень создалось уже после его прохождения ВМТ.

При увеличении частоты вращения коленчатого вала угол опережения впрыска топлива должен увеличиваться. Несоблюдение этого требования ведет к увеличению расхода топлива и потери мощности двигателя. Ведь с увеличением частоты вращения значительно уменьшается время, отводимое на впрыск, смесеобразование и начало активной фазы горения. При этом топливо просто не успевает смешаться с воздухом для полного и качественного сгорания в дальнейшем, а скорости горения не хватает для того, чтобы к моменту перехода поршня через ВМТ процесс тепловыделения был максимальным.

Автоматическое регулирование угла начала впрыска топлива обеспечивает специальное устройство, называемое муфтой опережения впрыска. По аналогии с муфтой опережения впрыска работают устройства карбюраторных двигателей, у которых автоматически регулируется угол искрообразования при помощи специального устройства, размещенного в прерывателе системы зажигания. Кроме того, современные бензиновые двигатели все чаще оснащаются устройствами автоматической регулировки фаз газораспределения, т. е. управляют работой клапанов ГРМ.

Следует отметить, что регулирование угла опережения впрыскивания топлива в современных системах питания дизелей (таких, как управляемая электроникой система насос-форсунка или Common Rail) осуществляется при помощи электронного блока управления, который корректирует параметры впрыска на основании показаний различных датчиков, информирующих о режимах работы и требуемой динамике двигателя в данный момент времени.

***

Устройство и работа центробежной муфты опережения впрыска

Устройство муфты опережения впрыска топлива рассмотрим на примере центробежной муфты опережения впрыска, применяемой в системе питания дизельных двигателей ЯМЗ. Она закрепляется на переднем конце кулачкового вала ТНВД, поэтому насос приводится в действие через муфту опережения впрыска, которая является промежуточным звеном в приводе ТНВД.

Муфта опережения впрыска состоит из корпуса 14 (рис. 1), ведущей полумуфты 12, ведомой полумуфты 1, двух грузиков 7 и двух пружин 2.

Привод муфты осуществляется от зубчатых колес механизма газораспределения и валика привода. Распределительное зубчатое колесо закреплено посредством шпонки на валике привода ТНВД, на заднем конце которого закрепляется ведущий фланец 23 муфты.
Ведущий фланец двумя болтами скрепляется с промежуточным фланцем

21.
Промежуточный фланец соединяется с ведущей полумуфтой 12 посредством шайбы 17, установленной в металлической обойме 19.

В шайбе вырезано четыре паза; в пазы 16 входят шипы 20 промежуточного фланца, а в пазы 18 – шипы 9 ведущей полумуфты.

Ведомая полумуфта 1 закрепляется на шпонке на переднем конце кулачкового вала насоса и завинчивается в корпус 14. Грузики надеваются на пальцы 4.
Пальцы 13 ведущей полумуфты упираются в криволинейные поверхности 6 грузиков. На пальцах 4 и 13 выполнены углубления 5, в которые упираются предварительно сжатые пружины 2. Пружины стремятся повернуть полумуфты

1 и 12 относительно друг друга.

На рисунке 1, б показано положение деталей муфты при малой частоте вращения коленчатого вала.
При увеличении частоты вращения возрастает центробежная сила грузиков, и они расходятся в стороны, поворачиваясь вокруг пальцев 4. При этом криволинейные поверхности 6 грузиков скользят по пальцам 13 ведущей полумуфты, расстояние между пальцами 4 и 13 уменьшается (размеры L₁ и L₂) и пружины сжимаются.

Подтягиваясь к пальцам 13, пальцы 4 поворачивают ведомую полумуфту 1 с кулачковым валом 24 насоса в сторону вращения приводного вала (рис. 1, в), увеличивая тем самым угол опережения впрыска топлива на угол α.

Метки 15 на корпусе 14 муфты, промежуточном фланце 21 и ведущем фланце 23 при сборке совмещают, чем обеспечивается правильная установка момента начала впрыска.

На корпусе муфты имеются отверстия, закрываемые пробками (или винтами с уплотнительными шайбами) и служащие для заполнения полости муфты моторным маслом. Масло заливается в верхнее отверстие до появления его из нижнего отверстия.

На рисунке 2 представлен усовершенствованный привод ТНВД двигателя ЯМЗ-238 М2.
На вал привода 1 посредством стяжного болта 8 закрепляется ведущая полумуфта 9 привода. Ведомая полумуфта 10 привода болтами 15 крепится к муфте 12 опережения впрыска топлива. Ведущая полумуфта 9 связана с ведомой полумуфтой 10 через пакет пластин 3 болтами 11 и 16. Второй пакет пластин 3 (на рис. 2 слева) обеспечивает жесткость фланцу 6.

Метка б на указателе 13 и метка а на ведомой полумуфте 10 служат для установки начального угла опережения впрыска топлива. Для этого отворачивают две гайки 7 и поворотом муфты опережения впрыска посредством овальных отверстий на фланце 6 полумуфты совмещают указанные метки. Положение коленчатого вала при этом должно соответствовать концу хода сжатия в первом цилиндре.

***

Установка угла опережения впрыска

Установка угла опережения впрыскивания выполняется в следующей последовательности:

1. Подготавливают двигатель – находят в первом цилиндре такт сжатия и устанавливают коленчатый вал вращением маховика в положение, соответствующее углу начала впрыска цилиндра. Для этих целей в деталях КШМ (маховик, кожух или др. ) предусматривают специальные устройства и метки, позволяющие контролировать конец такта сжатия.

2. Подготавливают насос – на первую секцию ТНВД устанавливают моментоскоп – стеклянную трубку, соединенную через резиновый патрубок с топливопроводом высокого давления. Поворачивают вал насоса до тех пор, пока в трубке не покажется топливо.
Отворачивают вал обратно на угол 30…40˚ и осторожно вращают вал в прямом направлении. Как только поверхность топлива (мениск) в трубке моментоскопа дрогнет, вращение вала насоса прекращают.

3. Соединяют насос с приводом и крепят его на блоке, после чего проверяют правильность установки момента начала впрыска, проворачивая коленчатый вал на два оборота. В конце второго оборота внимательно следят за мениском в моментоскопе. Когда он дрогнет, вращение коленчатого вала прекращают.
По меткам на деталях КШМ определяют правильность установки угла. При необходимости угол опережения впрыска корректируют.

***
