Как разряжать автомобильный аккумулятор и до скольки вольт можно

Когда ваш автомобиль неожиданно отказывается слушаться, это всегда неприятно и почти всегда не вовремя. Отказ аккумулятора не относится к неисправностям с самыми печальными последствиями, но если это относительно новый АКБ, то его выход из строя может оказаться не случайностью, а результатом неправильной эксплуатации. И это уже системная ошибка – наивно будет предполагать, что покупка новой батареи исправит ситуацию.

Чтобы автомобильный аккумулятор служил долго, не менее заявленного производителем срока, необходимо следить за его состоянием и выполнять все рекомендуемые мероприятия, в числе которых периодическая разрядка. Увы, но мало кто из автовладельцев знает об этом, а число тех, кто выполняет эти процедуры, ещё меньше.

Между тем полный разряд батареи, и об этом знают даже школьники, вреден для аккумулятора. А вот профилактический – полезен, но только если эта процедура выполняется правильно, в соответствии с определёнными правилами, о которых и пойдёт речь ниже.

Зачем нужно периодически разряжать аккумулятор автомобиля

Чтобы разобраться, в чём смысл разрядки аккумуляторной батареи, давайте вспомним, как она работает.

Когда мы поворачиваем ключ в замке зажигания, то запускаем процесс, заключающийся во взаимодействии двух реагентов аккумулятора – свинцовых пластин и электролита. Замыкание электрической цепи инициализирует высвобождение электрической энергии, выделяемой в процессе снижения плотности электролита. Этот процесс сопровождается преобразованием части свинца на пластинах в сульфат свинца. Обратный процесс, то есть зарядка аккумулятора, превращает большую часть сульфатированого свинца превратиться обратно в чистый металл.

Как вы уже заметили, мы упомянули термин «большая часть». Это означает, что некоторое количество нерастворимого сульфата таковым и осталось, и этот процесс принято называть сульфатацией пластин. По мере увеличения доли нерастворимого остатка на пластинах ёмкость батареи начинает падать. Это, если можно так сказать, старение АКБ, то есть вполне естественный процесс. Аналогия не прямая, но удачная – жизнь аккумулятора, оказывается, тоже можно продлить.

«Правильный» образ жизни предполагает тренировку батареи циклами разрядки и последующей зарядки, во время которых АКБ запоминает, как преобразовывать соли свинца в свинец с минимальными потерями. Такие показательные тренировки необходимо устраивать как минимум раз в год, накануне наступления холодного сезона, а ещё лучше повторять процедуру и весной.

Мероприятие позволяет также с большой точностью оценить состояние автомобильного аккумулятора, степень выработки его ресурса. Нужно лишь осуществлять разряд и заряд с контролем времени и уровня заряда.

Каким током разряжать автомобильный аккумулятор

Если вы полагаете, что для полного разряда батареи достаточно оставить на ночь включёнными фары, то будете правы. Но такие действия вредны для обслуживаемых устройств, а для необслуживаемых и вовсе смертельны. Процедуру следует выполнять под строгим контролем до определённого момента времени, после чего сразу же приступить к зарядке.

Как правильно разрядить автомобильный аккумулятор, мы опишем ниже, а пока отметим, что рекомендуемый ток разряда автомобильного аккумулятора составляет 5 А. Большие токи вредны, они будут оказывать дополнительное разрушающее воздействие на пластины-электроды.

Перед началом разрядки необходимо замерить напряжение на клеммах АКБ и затем повторять измерения каждые 2 часа. Когда напряжение упадёт до 11 В, контроль нужно усилить – производить измерения каждые 15 минут, и когда показания прибора достигнут отметки в интервале 10,5-10,9 В, следует прекратить разрядку.

При этом у вас есть возможность оценить состояние батареи. Допустим, вы начали разрядку полностью заряженного АКБ ёмкостью 60 А*ч, и при токе в 5 А на это ушло 6 часов. В этом случае, умножив значение силы тока на время разрядки, получаем 30 А*ч, из чего можно сделать вывод, что ваш аккумулятор уже наполовину истощил свой изначальный ресурс.

Что допустимо использовать в качестве нагрузки

Наиболее доступный и простой в использовании вариант – автомобильная лампочка на 60 Вт. Если в вашей кладовке имеется реостат, рассчитанный на нагрузки порядка 5 А и более, можно использовать и его.

Нагрузка включается в цепь по последовательной схеме, как и амперметр. Подключение вольтметра – параллельное, напрямую к клеммам батареи. Используя рукоятку реостата, добиваемся, чтобы стрелка амперметра установилась на отметке 5 А и наблюдаем за показаниями вольтметра – они должны упасть ниже 10 В. Время разряда будет зависеть от многих факторов, но обычно это промежуток 6-12 часов.

Второй способ, как быстро и правильно разрядить аккумулятор автомобиля, заключается в использовании одного вольтметра, который и будет выступать в качестве нагрузки – вам достаточно его подключить и наблюдать за показаниями. Однако такая процедура отличается большой длительностью из-за малого нагрузочного сопротивления, поэтому более предпочтительным вариантом считается использование мощного ремонтного тестера.

Самым надёжным считается использование многофункциональной заводской зарядки. Зарядное устройство позволяет разряжать АКБ любого типа, причём в автоматическом режиме, без необходимости постоянного контроля. От вас требуется только ввести начальные значения тока зарядки и напряжения, при котором прибор должен выключиться, проинформировав водителя об окончании процесса звуковым сигналом.

Это же ЗУ можно использовать и для последующей зарядки аккумулятора. Подключение мощной нагрузки не рекомендуется – разрядка будет происходить быстрее, но и с большим вредом для батареи.

Разряд батареи без снятия её с автомобиля

Самый примитивный метод – при заглушенном моторе включить любой потребитель электроэнергии: печку, фару, обогрев стекла. Процедуру можно выполнять только на автомобилях, имеющих вольтметр на панели приборов. Окончание разрядки контролируется по его показаниям, при уменьшении вольтажа батареи до 10,9 В.

Разряд подручными средствами вне автомобиля

Вне транспортного средства можно использовать автомобильную лампу мощностью 60 Вт – именно она даст значение тока разряда в 5 ампер. Предварительно нужно измерить плотность электролита – нормальным считается значение порядка 1,27-1,29.

Лампа включается в цепь параллельно, как и мультиметр – напрямую к клеммам аккумулятора. Прибор установите в режим измерения напряжения, установив верхний предел на уровне не более 20 В. Разрядка продолжается на тех же условиях – пока вольтаж не снизится до 10,9 В. Учтите, что лампа будет сильно греться, положите её на безопасный с точки зрения противопожарной безопасности материал.

До скольки вольт можно разряжать автомобильный аккумулятор

Какой бы метод из вышеописанных вы не использовали, в любом случае процесс разрядки должен быть контролируемым. Крайне желательно осуществлять контроль с помощью вольтметра или другого измерительного прибора, способного измерять вольтаж в необходимом диапазоне (5-20 В) при силе тока порядка 5 ампер.

До какого напряжения разрешается разряжать АКБ, мы уже упоминали, причём неоднократно, и сделаем это ещё раз – так эти цифры лучше запомнятся: до 10,3-10,9 В.

В случае необслуживаемой батареи процесс разрядки можно контролировать и по плотности электролита. Если начальное значение заряженной батареи составит 1,27 г/см3, то при достижении 1,11-1,13 г/см3 разрядку можно прекращать.

В любом случае после завершения процедуры разрядки необходимо сражу же приступать к зарядке АКБ. Длительный простой батареи в разряженном состоянии приводит к необратимым разрушительным химическим процессам, в результате которых аккумулятор безвозвратно потеряет часть ёмкости.

По этой же причине ответ на вопрос, можно ли полностью разряжать аккумулятор, будет отрицательным: процесс должен быть контролируемым. Если вы оставите включёнными фары и уйдёте, то нанесёте аккумулятору невосполнимый урон.

Когда начинать процесс заряда

Проседание напряжения на клеммах АКБ до значений ниже 10,9 вольт будет свидетельствовать о практически полном разряде батареи. Рассмотрим теперь, как правильно осуществить зарядку автомобильный аккумулятора для восстановления его работоспособности.

Для начала измерьте плотность электролита, в разряженном состоянии она будет ниже нормы, порядка 1,11-1,13 г/см3. Если разрядка производилась без снятия аккумулятора, обязательно выключите все потребители электроэнергии, а ещё лучше – снять оба провода с клемм. Заряжать нужно током, величина которого составляет 10% от номинальной ёмкости батареи (6 А для 60-амперного АКБ). Если устройство обслуживаемое, выкрутите пробки на всех 6 банках.

Когда в процессе зарядки начнут выделяться пузырьки газа, зарядку следует прекратить на 20-30 минут, после остывании батареи – продолжить, но с вдвое меньшим током. После повторного закипания измерьте напряжение и плотность. Если вольтаж поднялся до 12,6 В, а плотность – до 1,27, зарядку можно прекратить, в противном случае повторяем цикл с двукратным уменьшением тока зарядки.

Как видим, процедура разряда батареи не сложна, но характеризуется некоторыми нюансами. Выполняя эту операцию хотя бы раз в год, вы сможете рассчитывать, что АКБ прослужит не меньше, чем заявленный производителем ресурс.

Какое напряжение должно быть на аккумуляторе автомобиля

Аккумуляторная батарея – постоянный источник тока, который вырабатывается в процессе химической реакции, служит для подачи напряжения на стартер, первичного оборота коленчатого вала и запуска двигателя.

Во время холодного пуска происходит мощная отдача заряда АКБ, при которой пиковая сила тока может достигать 670 Ампер. Все потребители энергии в бортовой сети автомобиля с выключенным силовым агрегатом работают от батареи. После запуска двигателя подключается генератор и происходит подзарядка. За период эксплуатации в течение 5-7 лет аккумулятор отдаёт и накапливает заряд тысячи раз.

Основные параметры любой АКБ – это ёмкость, сила пускового тока и напряжение. Ёмкость – величина измерения энергии в ампер-часах: штатные батареи в автомобилях комплектуются аккумуляторами в 55-70 А•ч. В процентном отношении даже с низким показателем заряда в 10% запустить двигатель можно несколько раз. Напряжение – параметр с постоянным номинальным значением в зависимости от ёмкости: без нормального вольтажа запуск силового агрегата невозможен.

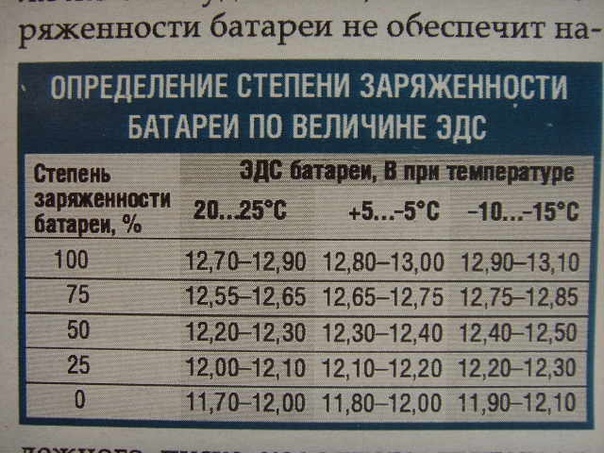

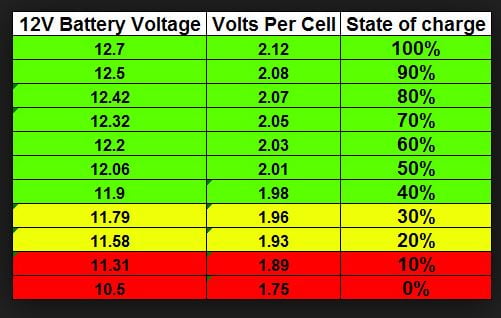

Таблица зависимости вольтажа АКБ от степени заряда

Как правильно замерить напряжение на аккумуляторе

Для диагностики состояния электролита АКБ снимают показатели напряжения в разных режимах с помощью мультиметра, либо вольтметра. Если батарея стояла на зарядке от автономного источника (ЗУ), то проверку делают спустя 1-2 часа, дав остыть генерирующим элементам.

Измерения проводят строго при температуре воздуха +18-25°С. Полный тест на напряжение тремя способами:

  • Измерение при 100% заряде без нагрузки.
  • Снятие значений напряжения под нагрузкой с включённой бортовой сетью.
  • Замер каждой банки АКБ отдельно в состоянии покоя (только батареи разборного типа)

Порядок действий:

  1. Выключить зажигание (при замере под нагрузкой оставить бортовую сеть включённой – ключ в замке зажигания в положении «ON»).
  2. Мультиметр выставить в режиме вольтметра на значении в 20В.
  3. Щупы прибора (или нагрузочной вилки) подсоединяют к клеммам АКБ (предварительно зачистив от окислов), соблюдая полярность: красный всегда идёт на контакт «плюс», чёрный – на «минус».
  4. Снимают показатели вольтажа.

Сурьмяные аккумуляторы старого типа со свинцовыми пластинами для полной диагностики тестируют на каждую банку отдельно – всего их 6. Современные АКБ – неразборные с абсорбирующими мембранами по технологии AMG, либо на гелиевой основе.

Важно! При работе с аккумуляторной батареей необходимо строго соблюдать технику безопасности: все операции производить в изоляционных перчатках, избегать попадания электролита на открытые участки кожи и касаний выводов клемм под нагрузкой.

Какое напряжение на аккумуляторе автомобиля считается нормальным

Виды напряжения АКБ различают в зависимости от условия эксплуатации. В технической литературе принято обозначать стандартное значение в 12 Вольт – это номинальное напряжение. Фактические показатели отличаются в большую или меньшую сторону, по которым ориентируются на состояние электролита, учитывая ёмкость. Нормальные величины автомобильного аккумулятора считаются:

  • В состоянии покоя при уровне заряда 50-100%: 12,06 – 12,8 Вольт. При этом сбрасывают остаточное напряжение после выключения зажигания и всех потребителей в бортовой сети.
  • Под нагрузкой показатель не должен снижаться ниже отметки в 9 Вольт.

Например, если ёмкость батареи 60 А•ч, то при нагрузке в 120-140 Ампер в течение 5 секунд напряжение не должно упасть ниже 9-8 В. После выключения зажигания, нормальное значение должно восстановиться за 10-15 секунд. При этом стоит обращать внимание на температуру, от которой зависит плотность электролита. Критическое значение в 6 Вольт означает, что срок эксплуатации АКБ истёк и восстановлению не подлежит.

Чем могут быть вызваны отклонения от нормы

Основные причины нарушения правильной работы аккумулятора:

  • Истёк гарантийный срок эксплуатации.
  • Постоянные перегрузки бортовой сети (мощная аудиосистема, кондиционер, дополнительные источники света, излишние потребители тока).
  • Поломка генератора: АКБ не заряжается, либо происходит неполная зарядка.
  • Короткие замыкания и пробои на «массу».
  • Сульфатация электродов.
  • Недостаточный уровень электролита (утечка вследствие механического повреждения корпуса).
  • Короткое замыкание внутри батареи (повреждены пластины).
  • Перегрев и закипание электролита.

Диагностировать проблему с внутренними компонентами АКБ (электролитом, пластинами, электродами) можно по ряду признаков: быстрая разрядка, сильный перегрев во время подзарядки от стационарного источника (ЗУ), скачки напряжения в сети, потеря ёмкости. Неразборные батареи в таких случаях ремонту не подлежат. Если очевидных симптомов не обнаружено, то корректную работу элементов пробуют восстановить методом цикличной перезарядки.

Что делать, если разность потенциалов ниже 12,6 В

Следует понимать, что в процессе эксплуатации плотность электролита падает естественным образом: чем больше количество холодных пусков, особенно в минусовую температуру, тем чаще происходит быстрый разряд батареи. Новые АКБ способны давать нормальное напряжение в экстремальных условиях до — 40°С даже после долгого простоя на морозе. Критическое падение разности потенциалов до значения в 9 Вольт может быть вызвано неправильным обслуживанием. Для восстановления корректируют состояние электролита методом десульфатации, либо заряжают несколько раз подряд слабым током:

  • Десульфатацию проводят специальным устройством. Во время работы на пластинах образуется сульфат свинца в виде белого налёта, в результате чего плотность падает до 1,03 – 1,05 г/см3. Прибор подключают к клеммам аккумулятора на 20-40 часов. Ток подаётся разными амплитудами, удаляя сульфат и очищая пластины.
  • Самостоятельно в гаражных условиях выполнить эту операцию можно на зарядном устройстве, в котором есть функция подачи реверсивного тока. АКБ разряжают до нулевой отметки и заряжают в течение продолжительного времени слабым током, повторяя этот процесс циклично несколько раз, пока нормальное напряжение не восстановится.

Стоит отметить, что способы корректировки или восстановления аккумулятора подходят только для старых типов (сурьмянистые, щелочные, кальциевые АКБ).

Что такое и как правильно замерить напряжение аккумулятора.

Напряжение аккумулятора- это разность потенциалов,погруженных в электролити действующих на положительном и отрицательном электродах. Напряжение аккумулятора не является постоянной величиной. Оно изменяется в зависимости от степени заряженностиаккумулятора.

Номинальное же напряжение аккумуляторанапротивявляетсявеличинойпостоянной .

Напряжение, создаваемое аккумулятором на зажимах, определяется уравнениями:

при разрядеU = E-IPr;

при зарядеU=E+Iзар r

где, Е– ЭДС аккумулятора;

Ip,Iзар– соответственно ток разрядки и зарядки аккумулятора;

r – внутреннее сопротивление аккумулятора.

Напряжение разомкнутой цепи (НРЦ) –это напряжение источника тока без нагрузки, разность потенциалов его электродов. НРЦ полностью заряженного свинцового аккумулятора (элемента) в зависимости от концентрации серной кислоты равно 2,05-2,15В. При разряде же происходитразбавление электролита, и при полном разрядеНРЦ элемента аккумуляторной батареисоставляет 1,95-2,03В. Напряжение разомкнутой цепи аккумуляторной батареи можно померитьмультиметромилинагрузочной вилкойбез нагрузки.

Вольт (В)- мера напряжения.

Напряжение аккумулятора начальное- напряжение аккумулятора в начале разряда, а при прерывистом разряде - в начале первого периода разряда.

Номинальные значения -это установленные стандартами DIN 40729 и DIN 72311значения напряжения, емкости, плотности, температуры и т.п.

Напряжение аккумулятора номинальное- условная величина напряжения, указанная изготовителем, характеризующая данный аккумулятор.Номинальное напряжение аккумулятора являетсявеличинойпостоянной .Для свинцовых тяговыхАКБ это 2В на элемент, у щелочныхтяговых батарей 1,2В на элемент.

Номинальное напряжение автомобильной батареиравно произведению номинальногонапряжения аккумулятора (элемента) на число последовательно включенных аккумуляторов в батарее.

В соответствии со стандартом номинальное напряжение свинцового элемента равно 2В, в ней обычно 6 элементов. Поэтому номинальное напряжение стартерной аккумуляторной батареи должно составлять 12В.

Напряжение на клеммах -это напряжение на полюсных выводах аккумуляторной батареи.

Напряжение начала газовыделения- это напряжение аккумулятора, при котором во времязаряданачинается интенсивное выделение газов. Обычно газы начинают обильно выделяться при напряжении на клеммах более 14,4 В (или 2,4 В на выводах элемента аккумулятора). При этом выделяется избыточный водород, входящий в состав гремучего газа.

Рабочее напряжение -напряжение источника тока под нагрузкой.

Напряжение заряда -это напряжение, под которым производится заряд батареи.

Напряжение перезаряда -напряжение, при превышении которого резко увеличивается газообразование.

Конечное разрядное напряжение -это установленное нормативами значение напряжения, до которого допускается его снижение при разряде батареи током определенной величины. При достиженииконечного напряжения процесс разряда считается законченным. Напряжение полностью разряженного свинцово-кислотного аккумулятора составляет 1,7— 1,8 В (из расчета на 1 элемент). Ниже разряжать свинцовые аккумуляторные батареи нельзя.

Указанные предельные значения напряжений, до которых можно разряжать аккумуляторы, установлены опытным путем. Они выбраны с таким расчетом, чтобы не вся активная масса превращалась при разряде в сернокислый свинец, так как это вызвало бы чрезмернуюсульфатацию пластин.

Кроме того, глубокие разряды сопровождаются существенным изменением объема активной массы, имогут привести к частичному отделению и выпадению активной массы, а также вызвать коробление пластин. После предельно допустимого значения (1,8 или 1,75В) напряжение резко идет на убыль и может быстро достигнуть таких малых величин, которые непригодны для практического использования батареи. Величина получаемой при этом добавочной емкости невелика

Аккумуляторы: каким напряжением заряжать и как это делать

Главная страница » Аккумуляторы: каким напряжением заряжать и как это делать

Автономные источники питания – аккумуляторные батареи, видятся в современных технологиях неотъемлемым элементом практически любых проектов. Для автомобильной техники аккумуляторы тоже конструктивная часть, без которой немыслима полноценная эксплуатация транспорта. Всеобщая полезность аккумуляторов очевидна. Но технологически эти приборы всё-таки до конца не совершенны. Например, явное несовершенство отмечается частым зарядом аккумуляторов. Конечно же, здесь актуален вопрос, каким напряжением заряжать аккумулятор, чтобы сократить частоту подзарядки и сохранить все его рабочие свойства на длительный срок эксплуатации?

СОДЕРЖИМОЕ ПУБЛИКАЦИИ :

Обслуживание свинцово-кислотных аккумуляторов

Досконально вникнуть в тонкости процессов заряда / разряда свинцово-кислотных аккумуляторных батарей (автомобильных и других) помогут определения базовых параметров аккумуляторов:

  • ёмкость,
  • концентрация электролита,
  • сила тока разряда,
  • температура электролита,
  • эффект саморазряда.

Под ёмкостью батареи аккумуляторов принимается электричество, отдаваемое каждой отдельной аккумуляторной банкой в процессе её разряда. Как правило, значение ёмкости выражается ампер-часами (А/ч).

Elitech Y3 50/30

На корпусе аккумуляторной батареи для автомобиля указывается не только номинальная ёмкость, но также стартерный ток при пуске автомобиля на холодную. Пример маркировки — аккумулятор производства Тюменского завода

Ёмкость разряда аккумулятора, обозначенная на технической бирке производителем, считается номинальным параметром. Помимо этой цифры, значимым для эксплуатации является также параметр ёмкости заряда. Необходимое значение заряда вычисляется формулой:

Сз = Iз * Тз

где: Iз – зарядный ток; Тз – время заряда.

Цифра, указывающая разрядную ёмкость батареи аккумуляторов, напрямую связана с другими технологическими и конструктивными параметрами и зависима от условий эксплуатации. Из конструктивно-технологичных свойств аккумулятора влияние на ёмкость разряда оказывают:

  • активная масса,
  • применяемый электролит,
  • толщина электродов,
  • геометрические размеры электродов.

Среди технологических параметров значимой для ёмкости батареи аккумуляторов также является степень пористости активных материалов и рецептура их приготовления.

Внутренняя структура свинцово-кислого автомобильного аккумулятора, куда входят так называемые активные материалы — пластины минусового и плюсового полей, а также иные компоненты

Не остаются в стороне и эксплуатационные факторы. Как показывает практика, сила разрядного тока в паре с температурой электролита также способны оказывать влияние на параметр ёмкости аккумулятора.

Влияние концентрации электролита

Завышенный уровень концентрации электролита способствует сокращению срока службы аккумулятора. Условия работы батареи с высокой концентрацией электролита приводят к активизации реакции, результатом которой становится образование коррозии на плюсовом электроде аккумуляторной батареи.

Поэтому важно оптимизировать значение концентрации электролита, учитывая те условия, в которых эксплуатируется аккумулятор и требования, предъявляемые производителем по отношению к таким условиям.

Wester Ch30

Оптимизация концентрации электролита аккумуляторной батареи видится одним из важных моментов эксплуатации прибора. Контроль уровня концентрации необходим обязательно

К примеру, для условий с умеренным климатом, рекомендованный уровень концентрации электролита для большей части автомобильных аккумуляторов доводят под плотность 1,25 – 1,28 г/см2.

А когда актуальна эксплуатация приборов применительно к жаркому климату, концентрация электролита должна соответствовать плотности 1,22 – 1,24 г/см2.

Аккумуляторы — сила тока разряда

Процесс разряда АКБ логично разделить условно на два режима:

  1. Длительный.
  2. Короткий.

Для первого события характерным видится разряд при малых токах на протяжении относительно длительного временного периода (от 5 до 24 часов).

Для второго события (короткий разряд, стартерный разряд), напротив, характерными являются большие токи в коротком промежутке времени (секунды, минуты).

Увеличение разрядного тока провоцирует снижение ёмкости батареи аккумуляторов.

Вымпел 57

Зарядное устройство Телетрон, которое успешно применяется для работы с кислотно-свинцовыми автомобильными батареями. Несложная электронная схема, но высокая эффективность действия

Пример:

Есть АКБ с ёмкостью 55 А/ч с рабочим током на клеммах 2,75А. При нормальных условиях окружающей среды (плюс 25-26ºС) ёмкость АКБ находится в пределах 55-60 А/ч.

Если разрядить батарею кратковременным током величиной 255 А, что эквивалентно увеличению номинальной ёмкости в 4,6 раза, номинальная ёмкость снизится до 22 А/ч. То есть, практически вдвое.

Температура электролита и саморазряд аккумулятора

Разрядная ёмкость аккумуляторных батарей естественным образом снижается, если падает температура электролита. Падение температуры электролита влечёт за собой увеличение степени вязкости жидкой составляющей. Как следствие, увеличивается электрическое сопротивление активного вещества.

Отключенная от потребителя, полностью бездействующая аккумуляторная батарея, имеет свойства терять ёмкость. Объясняется такое явление химическими реакциями внутри прибора, проходящими даже в условиях полного отключения от нагрузки.

Под влияние окислительно-восстановительных реакций попадают оба электрода – минусовой и плюсовой. Но в большей степени процессом саморазряда охвачен электрод отрицательной полярности.

Реакция сопровождается образованием водорода в газообразном виде. При увеличении концентрации в растворе электролита серной кислоты, отмечается увеличение плотности электролита от значения 1,27 г/см3 до 1,32 г/см3 .

Это соразмерно с 40%-ым увеличением скорости эффекта саморазряда на минусовом электроде. Прирост скорости саморазряда дают также и примеси металлов, входящие в структуру электрода отрицательной полярности.

AutoExpert

Саморазряд автомобильного аккумулятора после продолжительного хранения. При полном бездействии, при отсутствии нагрузки батарея утратила значительную часть ёмкости

Нужно отметить: любые металлы, присутствующие в составе электролита и других компонентов аккумуляторов, способствуют усилению эффекта саморазряда.

Соприкасаясь с поверхностью отрицательного электрода, эти металлы вызывают реакцию, в результате которой начинается выделение водорода.

Некоторая часть существующих примесей исполняет роль переносчика зарядов от плюсового электрода к минусовому. При этом имеют место реакции восстановления и окисления ионов металлов (то есть опять же процесс саморазряда).

ServiceExpert

Бывают и такие случаи, когда АКБ утрачивает заряд от загрязнений на корпусе. За счёт загрязнений создаётся проводящий слой, замыкающий плюсовой и минусовой электроды

Помимо внутреннего саморазряда, не исключается внешний саморазряд аккумулятора автомобиля. Причиной такого явления может стать высокая степень загрязнённости поверхности корпуса АКБ.

Например, пролитый на корпус электролит, вода или иные технические жидкости. Но в этом случае эффект саморазряда легко устраняется. Достаточно лишь очистить корпус батареи и содержать его всегда в чистоте.

Заряд автомобильных аккумуляторов

Начнём от ситуации бездействия прибора (в отключенном состоянии). Каким напряжением или током заряжать аккумулятор автомобиля, когда прибор находится на хранении?

В условиях хранения АКБ основная цель зарядки направлена на компенсацию саморазряда. В этом случае зарядка обычно выполняется малыми токами.

Диапазон значений заряда, как правило, от 25 до 100 мА. При этом напряжение заряда необходимо поддерживать в границах 2,18 – 2,25 вольт по отношению к единичной аккумуляторной банке.

Выбор условий заряда аккумулятора

Зарядный ток аккумулятора обычно настраивается на определённую величину в зависимости от заданного времени подзаряда.

ServiceMoto

Подготовка автомобильной батареи аккумуляторов для подзарядки в режиме, который требуется определить с учётом технологических свойств и технических параметров при эксплуатации АКБ

Так, если предполагается заряжать аккумулятор в течение 20 часов, оптимальным параметром тока заряда считается величина, равная 0,05С (то есть 5% от номинальной ёмкости аккумулятора).

Соответственно, значения будут пропорционально увеличиваться, если менять один из параметров. К примеру, при 10-и часовой зарядке, сила тока уже составит 0,1С.

Заряд двухступенчатым циклом

При таком режиме изначально (первая ступень) осуществляется заряд током 1,5С до состояния, когда напряжение на отдельной банке достигнет значения 2,4 вольта.

После этого переводят зарядное устройство на режим по току заряда величиной 0,1С и продолжают заряжать до полного набора ёмкости 2 – 2,5 часа (вторая ступень).

Напряжение заряда в режиме второй ступени варьируется в пределах 2,5 – 2,7 вольта для одной банки.

Форсированный режим заряда

Принцип форсированного заряда предполагает установку значения зарядного тока на уровне 95% от номинальной ёмкости батареи – 0,95С.

Способ достаточно агрессивный, но позволяет всего за 2,5-3 часа зарядить аккумулятор практически полностью (на практике 90%). До 100% ёмкости зарядка форсированным режимом отнимет 4 – 5 часов времени.

Контрольно-тренировочный цикл

AVS Energy

Практика эксплуатации автомобильных АКБ отмечает положительный результат, когда контрольно-тренировочный цикл применяется к новым аккумуляторным батареям, ещё не побывавшим в работе

Для этого варианта оптимальным является зарядка с параметрами, вычисленными простой формулой:

I = 0. 1 * С20;

Заряжают до момента, когда напряжение на отдельно взятой банке составит 2,4 вольта, после чего уменьшают величину зарядного тока до значения:

I = 0.05 * C20;

При таких параметрах продолжают процесс до полного заряда.

Контрольно-тренировочный цикл охватывает также практику разряда, когда АКБ разряжается небольшим током 0,1С до уровня общего напряжения 10,4 вольта.

При этом степень плотности электролита поддерживается на уровне 1,24 г/см3. После разряда прибор заряжают по стандартной методике.

Общие принципы зарядки свинцово-кислотных АКБ

Специалистами рекомендуется применять такие условия заряда для аккумулятора, при которых явно выражено резкое уменьшение тока под завершение процесса.

На практике применяют несколько способов, каждый из которых имеет свои сложности и сопровождается разным объёмом финансовых издержек.

Wester CD

Определиться, каким способом заряжать аккумуляторную батарею, несложно. Другой вопрос — какой результат будет получен от применения того или иного способа

Самым доступным и простым методом считается заряд постоянным током при напряжении 2,4 – 2,45 вольт/банка.

Процесс заряда продолжается до тех пор, когда величина тока будет оставаться постоянной в течение 2,5-3 часов. При таких условиях аккумулятор считается полностью заряженным.

Между тем большее признание среди автомобилистов получила методика комбинированного заряда. В этом варианте действует принцип ограничения начального тока (0,1С) до момента достижения заданного напряжения.

Затем процесс продолжается при постоянном напряжении (2,4В). Для этой схемы допустимо повышение первоначального тока заряда до 0,3С, но не более того.

Аккумуляторы, работающие в буферном режиме, рекомендуется заряжать при низких напряжениях. Оптимальные значения заряда: 2,23 – 2,27 вольта.

Глубокий разряд — устранение последствий

Прежде всего, следует подчеркнуть: восстановление АКБ до номинальной ёмкости возможно, но при условии, когда имели место не более 2-3 глубоких разрядов.

Заряд в таких случаях выполняется постоянным напряжением величиной равной 2,45 вольта на банку. Также допускается заряжать током (постоянным) величиной 0,05С.

Optimate 6

Процесс восстановления АКБ может потребовать двух-трёх отдельных циклов заряда. Чаще всего для достижения полной ёмкости зарядку проводят именно в 2-3 цикла

Если заряд проводится напряжением 2,25 – 2,27 вольта, рекомендуется выполнить процесс дважды или трижды. Так как при малых напряжениях достичь номинала ёмкости в большинстве случаев не удаётся.

Конечно же, следует учитывать влияние окружающей температуры в процессе выполнения восстановления. Если температура окружающей среды находится в границах 5 – 35ºС, напряжения заряда изменять не требуется. В иных условиях потребуется корректировка заряда.

Видео по контрольно-тренировочному циклу АКБ

Видеоролик представляет полезное «кино» для автомобилистов, не владеющих полной информацией по контрольно-тренировочному циклу , в частности, относительно определения остаточной ёмкости АКБ. Этот материал поможет ознакомиться с основами тестирования, чтобы применять на практике:


какое должно быть у заряженного АКБ без нагрузки, как определить уровень заряда

Двигатель — это «сердце автомобиля», тогда аккумулятор  это часть его  нервной системы — это его спинной мозг. От нормально функционирующей батареи зависит работа электроприборов и конечно пуск двигателя. Особенно критичен пуск в холодное время. К зиме аккумулятор должен быть подготовлен. Любой диагност и опытный автолюбитель знает, что ключевой показатель при диагностике аккумулятора — это его напряжение.

Напряжение — это физическая величина, значение которой равно работе эффективного электрического поля (включающего сторонние поля), совершаемой при переносе единичного пробного электрического заряда из точки A в точку B.

Если говорить простыми словами, то это накопленная энергия, которую аккумулятор передаст стартеру при повороте ключа. Стартер эту энергию потратит, а генератор потом компенсирует. Этот процесс должен проходить неразрывно. Водитель должен постоянно следить за величиной напряжения. Чтобы не запутаться и сделать всё правильно рассмотрим всё по порядку.

Нормальные показатели с нагрузкой и без

Чтобы распознать неполадки, нужно знать как аккумулятор работает в норме. Для выявления отклонений в работе требуется знать какое напряжение должен показывать заряженный аккумулятор автомобиля. Рассмотрим как правильно определить заряд аккумулятора.

Очень важно понимать в какой момент производить замер: в покое или под нагрузкой.     Это принципиально разные величины. Прежде всего рассмотрим номинальное и фактическое  напряжение в покое заряженного АКБ без нагрузки.

  • Номинальное (в покое) должно быть 12,6 — 12,7 В. Данная цифра прописана в паспортах и инструкциях к аккумуляторам почти любого производителя и она говорит о полной исправности и нормальной работы батареи.
  • Фактическое (в покое) несколько отличается от номинального. На деле диапазон колеблется в пределах от 12,4 до 12,8 В.

При замерах напряжения аккумулятора в покое величина может подняться до 13,2 В. Такая картина возникнет, если замерять сразу после зарядки, поэтому необходимо подождать 30 минут и повторить замер. Тогда вы увидите реальный показатель.

Чаще всего 12,6 вольт — это то каким должно быть напряжение нормального АКБ.

Важно! Если заряд аккумулятора в покое упали ниже 12 В — это говорит о недостаточной заряженности АКБ и необходимо срочно поставить батарею на зарядку.

Теперь разберёмся с напряжением аккумулятора под нагрузкой. Для чего она нужна и каковы нормативы?

Нагрузка на аккумулятор требуется для проверки работоспособности АКБ. Нормативное напряжение может вынести любая АКБ, а вот уже нагрузку далеко не любая. Если нагрузить батарею, то напряжение изменится.

Проверка эта очень простая. Специальным прибором нагружаем аккумулятор.

Нагрузка должна быть почти в два раза больше емкости батареи. Например, если Ваш аккумулятор имеет емкость 80 А/ч, нагружаем его на 160 ампер.

Нагрузка даётся на 5 секунд (не больше)! Напряжение должно получиться выше 9 вольт. Если заряд падает ниже этого предела — это значит аккумулятор разряжен, либо его дальнейшая эксплуатация невозможна. В этом процессе есть один нюанс. После нагрузки, напряжение должно приблизиться к норме примерно за 5-6 секунд.

Чтобы узнать в каком состоянии аккумулятор, нужно повторить весь процесс после зарядки. Если со второго раза величина поднимается до 9 вольт и выше, значит АКБ в нормальном состоянии, но был разряжен.

Определение уровня заряженности

Измерение напряжения АКБ производится мультиметром (также подойдут вольтметр или нагрузочная вилка). Для того чтобы замерить напряжение (неважно под нагрузкой или в покое) необходимо перевести регулятор мультиметра в режим «U» и прислонить щупы прибора к клеммам аккумулятора. На дисплее отобразиться результат замера.

Как писалось выше — замер можно производить в покое и под нагрузкой. В первом случае, а также, в случае, если мы берём нагрузку с внешнего прибора — электрические цепи должны быть разомкнуты, зажигание отключено.

Проверка напряжения аккумулятора под нагрузкой при помощи бортовой сети автомобиля — нежелательна, потому что сеть подключена не напрямую к батарее. Поэтому здесь могут быть погрешности измерений и неточности.

Важно!  Нагрузочная вилка должна использоваться строго в соответствии с полюсами (плюс или минус). А вот при замерах вольтметром или мультиметром можно не обращать внимание на полярность щупов и клемм аккумулятора.

Помимо напряжения, есть ещё уровень заряженности аккумулятора Эти две величины неразрывны между собой. Зная нормальное и фактическое напряжение батареи, мы можем определить до какой степени она заряжена, нужно ли подзаряжать ещё. Рассмотрим как проверить уровень заряда аккумулятора.

Таблица заряженности

Данная таблица поможет определить состояние аккумулятора и степень его заряженности.

Напряжение АКБ Степень заряженности АКБ
12,6 вольт и выше 100 %
12,5 вольт 90 %
12,42 вольт 80 %
12,32 вольт 70 %
12,2 вольт 60 %
12,06 вольт 50 %
11,9 вольт 40 %
11,75 вольт 30 %
11,58 вольт 20 %
11,31 вольт 10 %

Определить уровень заряда по напряжению не трудно. Как видно из таблицы — при снижении напряжения до 12,06 вольт, можно говорить о разрядке аккумулятора наполовину. Если напряжение падает до 11,31 вольт, значит он заряжен всего лишь на 10%. Падение напряжения ниже говорит о его полном разряде. Напротив, если заряд аккумулятора 12,6 вольт и выше, значит он заряжен полностью и подзарядка не требуется. Напряжение в 12,5 — 13 вольт — именно то, до которого и нужно заряжать.

Нужно помнить что эти данные актуальны только для классических свинцово — кислотных АКБ, заряженность EFB, AGM, GEL и прочих, технологичных батарей требуется проверять по другим таблицам. К примеру вольтаж полностью заряженного EFB аккумулятора равен 16, вольт.

Полезное видео

Подробное видео об определении работоспособности аккумулятора по напряжению:

Причины отклонений от нормы

Если заряженная батарея теряет заряд в одночасье, причин может быть целый ряд. Уровень заряда аккумулятора может быстро снижаться вследствие естественной причины и ряда неполадок:

  • АКБ просто исчерпала свой ресурс из-за длительной эксплуатации и требует замены.
  • Также может сломаться генератор, который заряжает батарею в поездке и компенсирует затраты энергии аккумулятора на пуск стартера.
  • Если аккумулятор новый и замены не требует, а генератор работает без нарушений — вероятно, в автомобиле есть серьезные проблемы с током в виде его постоянной утечки.

Подробно вопрос диагностики тока утечки в данной статье не рассматриваются, но ему нужно уделить пристальное внимание. В двух словах: ток утечки — это потребление тока, непредусмотренное конструкцией авто, которое планомерно садит ваш аккумулятор. Теоретически причиной возникновения тока утечки может оказаться любой прибор, подключенный к бортовой сети автомобиля.

Все вышеуказанные причины и неполадки разряжают ваш аккумулятор. Этим объясняется падение напряжения, в случае их появления. К счастью, нормальная и своевременная диагностика помогает легко их выявить и устранить.

Нельзя не отметить, что может возникнуть и обратная ситуация. Когда напряжение превысит 13 В и произойдёт так называемый перезаряд АКБ. Произойти это может по причине неисправного генератора (за исключением тех случаев, когда автовладелец намеренно перезарядил АКБ на станции, например для того чтобы поднять плотность электролита). Привести это может к выкипанию электролита и выходу батареи из строя. Вот основные неисправности машины, которые могут привести к перезаряду АКБ:

  • Сломано реле устройства. Этот элемент отключает генератор после полной зарядки батареи. Если он не работает — ток и дальше поступает в полностью заряженную батарею. Это простая неполадка, заменить реле не трудно, да и недорого.
  • Сломан сам генератор. Ремонт обойдётся дороже, но суть та же, что и в предыдущем пункте.
  • Неверно выбрано зарядное устройство.

Повторные замеры напряжения на клеммах аккумулятора после устранения причин и нескольких часов его эксплуатации показывают правильность той или иной причины. Важно оценить и такие показатели, как уровень плотности электролита.

В заключении хотелось бы отметить, что своевременная диагностика и устранение причин продлит срок жизни Вашего аккумулятора и сбережёт нервы и деньги в кошельке.

Вконтакте

Facebook

Twitter

Google+

Режим заряда для АКБ по технологии AGM

имхо неплохо бы в народный мануал закинуть.

----------------

Преамбула: большинство ЗУ для авто акб на рынке имеют лишь регулировку по току, с выходным напряжением от 15 В и выше, что, как выяснилось, для AGM и гелевых батарей вредно.

Увы, в общем, в очередной раз убедился в справедливости истины - "хочешь чтобы было сделано хорошо - сделай это сам"

Остается только высказать свое "фи" производителям AGM аккумуляторов, по поводу того, что в сети практически не встречается информации по их режиму зарядки, а заодно и производителям и продавцам ЗУ, по поводу того что не могут дать точный ответ, как с помощью их устройств можно зарядить гелевые и AGM акб.

В итоге, удалось "откопать" мануал к AGM батарее VARTA Ultra Dynamic, уверен, что аккумуляторы AGM Bosch S6 аналогичны и инструкция также справедлива и для них.
http://www.varta-automotive.com/elearning/de/pdf/VARTA_Bedienungsanleitung_ultra-dynamic.pdf

AGM аккумуляторы под брендом автопроизводителей, как в нашем случае BMW скорее всего являются продукцией вышеуказанных аккумуляторных брендов.

Вкратце инструкция по уходу за AGM батарей:

- Перезарядка требуется при достижении напряжения на клемах АКБ 12.2 В
- ИСПОЛЬЗОВАТЬ ЗУ ТОЛЬКО СО СТАБИЛИЗАЦИЕЙ ПО ВЫХОДНОМУ НАПРЯЖЕНИЮ, С ОГРАНИЧЕНИЕМ НАПРЯЖЕНИЯ В БУФФЕРНОМ РЕЖИМЕ НЕ БОЛЕЕ 13.8 В
- Максимально допустимое напряжение заряда 14.8 В (при комнатной Т)
- рекомендуемый ток заряда - 0.1С
- батарея не должна нагреваться выше 45 градусов
- полный заряд достигается после 24 часов зарядки
- раз в полгода рекомендуется полная зарядка

Следует также иметь в виду, что возможно у других производителей AGM акб (Optima) немного отличные рекомендации по зарядке
http://www. optimabatteries.ru/instr.html

В частности, производитель допускает использование напряжения при зарядке до 14.2 - 15,0 В и ток заряда до 10 А и даже режим ускоренной зарядки до 15.6 В с током 25 А
При этом, в буферном режиме напряжение также не более 13.6 В.

Вопрос зарядки гелевых акб не исследовал, но по тому что находил создалось впечатление что они еще более строги к режиму заряда.

UPD от 07.04.2016

Гелевые АКБ не используются они в авто в качестве стартерных, используются в качестве акб для всяких солнечных батарей, бесперебойников и т.п. Слишком дороги, требуют бережного и аккуратного обращения, чувствительны к перепадам температур и т.п.
Многие производители (и Оптима в их числе) и продавцы из маркетинговых соображений акб выполненные по технологии AGM называет Gel. Но это разные технологии.

Нажмите, чтобы раскрыть...

Подытоживая - в автоматическом режиме можно заряжать такие акб с помощью ЗУ с возможностью регулировки не только по току но и по напряжению.
UPD от 07.04.2016

С удивлением, обнаружил свой пост шестилетней давности еще живым , значит тема актуальна.
Дополню его следующей информацией, мне, кажется она будет полезной в плане длительного опыта эксплуатации AGM АКБ.

Итак, после историй с "выжиранием" АКБ вебастой и цезарем 6-ти летней давности (!) машина продалась с тем же АКБ, который вполне был живым. Живым - имеется в виду, что он не приносил каких бы то ни было проблем, при постоянной эксплуатации и небольших простоях авто (до двух недель).

Т.е. оригинальный BMW AGM АКБ прослужил 7 лет и надеюсь еще послужит будущему владельцу (хотя есть шанс что в салоне при продаже авто акб все-таки доканали).

За историю владения авто (7 лет) с этим АКБ он разряжался у меня до различной степени разряда порядка 7-10 раз . Рекорд разряда - показание на клеммах 4 В. Заряжал после это дня два, малым током малым напряжением дня 2-3, и зарядил, после чего АКБ продолжил нормальное функционирование.

Как показала история, АКБ выжирал все-таки цезарь саттелит. После того как сперли барсетку с единственной бесконтактной меткой, пришлось вызывать мастера снимать его и после этого все истории с внезапным разрядом прекратились.

Причины разрядов были следующие:
- поначалу - цезарь саттелит + чрезмерное увлечение прогревом салона вебастой при малых пробегах. Все-таки лучше не подключать прогрев салона, а греть только двигатель, а затем, заведя его уже прогревать салон.
- длительные перерывы в эксплуатации авто (более нескольких месяцев) при неснятой клемме АКБ. Если оставляете машину надолго, снимите клемму и заприте машину ключом. СОВЕТ: для того чтобы не заниматься акробатикой в багажнике (на е83) при подключении АКБ обратно, можно через подкапотные клеммы подсоединиться к другой машине, акб, заряднику и открыть багажник как обычно, с ключа.
- китайская накидка с подогревом на задние сиденья, оставленная в заднем прикуривателе. Почему-то этот прикуриватель не отключался и накидака продолжала работать.

Общий вывод:
- AGM АКБ при бережной зарядке - вещь практически вечная, допускающая несколько полных разрядов и дающая стабильный ровный ток
- под бережной зарядкой я подразумеваю режим заряда описанный в первом посте.
- ЗУ лучше выбирать тот, в котором вы вручную сможете выставлять ограничения по напряжению и току, и делать это осмысленно, понимая, какой тип АКБ вы заряжаете и каковы правила его зарядки рекомендованные производителем АКБ. Что лично я выбрал в качестве ЗУ я писал, но вполне возможно что за это время появились и другие модели-производители.

PS: мое ИМХО по некоторым вопросам из треда этой ветки
- после длительного простоя в несколько месяцев, что со снятой клеммой, что с неснятой, лучше выкроить время и зарядить АКБ. Зачем вам сюрпризы в дороге?
- заряд АКБ лучше производить при комнатной температуре, поэтому зимой, после разряда АКБ, лучше снимать его и заряжать в тепле. Чтобы просто открыть багажник (на е83) используйте подкапотные клеммы. Если возможности заряжать в тепле нет, устанавливайте малый ток, менее 0.1С, он "разогреет" электролит, но это конечно займет много времени
- при малых пробегах-больших простоях полезно АКБ периодически дозаряжать. Для долгой и счастливой жизни, АКБ должен быть большую часть времени заряжен на "почти полностью", при этом
текущий уровень заряда АКБ можно узнать из напряжения на клеммах (см. таблицу в первом посте), при этом учтите, что емкость с годами уменьшается. Т.е. заряд 7-летнего АКБ до 100% не значит, что это заряд АКБ 100% до емкости 100 А/ч.

12.65 volts - 100%
12.45 volts - 75%
12.24 volts - 50%
12.06 volts - 25%
11.89 volts - разряжен в ноль.

Нажмите, чтобы раскрыть...



Сравнение напряжения батареи при пониженной нагрузке

и SoC

Таблица напряжений покоя клиентов SoC

Это изображение эпического провала со стороны наших клиентов, несмотря на его очень добрые намерения.


Он обнаружил это напряжение на диаграмме SoC в Интернете, и я обнаружил его на его таблице. Он использовал его с напряжениями покоя , а не напряжениями под нагрузкой , поскольку эта диаграмма, вероятно, была разработана из. Его аккумуляторная батарея состояла из идентичной тестируемой здесь батареи.

Если мы перекрестно свяжем эту диаграмму с 20-часовой скоростью разряда, напряжений под нагрузкой, в этом тесте они выровняют довольно близко , но если использовать такую ​​диаграмму для НАПРЯЖЕНИЯ НАПРЯЖЕНИЯ , вы, по сути, будете убивать ваши батареи.

Таблица Напряжение покоя Фактическое напряжение под нагрузкой
90% 12,75 В 12,55 В
80% 12,50 В 12.50 В
70% 12,30 В 12,37 В
60% 12,15 В 12,24 В
50% 12,05 В 12,11 В

Имейте в виду, что некоторые диаграммы в Интернете предназначены для напряжений покоя. Напряжение покоя составляет от 12 до 24 часов без нагрузки или зарядки при 77 ° F. « при 77 ° F » абсолютно критичен, потому что при температуре выше 77 ° F поверхностный заряд рассеивается быстрее, а при температуре ниже 77 ° F поверхностный заряд рассеивается медленнее.

Когда я набираю это, у меня в сарае есть полностью заряженная батарея AGM, которая уже больше месяца находится в отключенном состоянии на 100%, , а напряжение покоя все еще составляет 13,12 В. Почему? Температура батареи сейчас близка к 40 ° F и не намного превышает 45 ° F с тех пор, как я поставил батарею на хранение. Я знаю, что эта батарея будет находиться при 12,93 В после того, как поверхностный заряд рассеется, но при 40-45 ° F это может занять недели или месяц или больше.

Напряжение на платах SoC:

Таблица «Напряжение на SoC» должна поступать только напрямую от производителя ваших батарей или путем физического тестирования ваших собственных батарей, как я сделал здесь.Вам следует избегать использования общих карт вне Интернета. Почему? Потому что у каждого производителя аккумуляторов кривая напряжения под нагрузкой будет немного отличаться. AGM с глубоким циклом будет немного отличаться от AGM двойного назначения, или TPPL AGM, или GEL, или затопленного и т. Д.

Некоторые диаграммы, которые вы можете найти в Интернете, действительно представляют « напряжение покоя », но вы также найдете некоторые для 20-часовой скорости разряда или при напряжении под нагрузкой. Если вы используете напряжение в качестве индикатора SoC, скорость разряда , , а также температуру батареи , также может повлиять на вашу SoC на точки напряжения.Циклические нагрузки включения / выключения, как у нас на лодке, также могут настроить эту взаимосвязь. Использование неправильной диаграммы напряжения для SoC только усугубляет проблемы, связанные с использованием напряжения для оценки SoC. Использование неправильной диаграммы может действительно ускорить убийство ваших батарей .

Вольтметры:

Помимо использования неверной таблицы Voltage to SoC , использование неточного вольтметра или подключенного или измеренного напряжения в неправильном месте также может негативно повлиять на вас.Всегда используйте качественный, известный точный вольтметр, который может отображать до сотых, а не только до десятых. Например, вольтметр, показывающий только 12,1 вольт, дает слишком мало информации. Вольтметр, который может показывать 12,1 5 В или добавлять сотые доли вольта, даст вам гораздо более точную информацию о тенденциях. Вольтметр должен иметь как отрицательный, так и положительный провод, непосредственно считывающий / измеряющий физические клеммы аккумуляторной батареи дома или в пределах нескольких дюймов от батареи на распределительной шине, питаемой проводом большого сечения. Измерение напряжения где-либо еще в системе может привести к ошибочным показаниям напряжения из-за падений напряжения в цепи.

ИБП Configuration_NetAgent Help

Свойства ИБП
Тип связи ИБП
Этот раздел предназначен для настройки интерфейса связи ИБП. (например, замыкание контактов / RS232 / 3 фазы и т. д.) Пожалуйста, обратитесь к руководству по ИБП, чтобы установить правильный тип связи.Любые неправильные настройки вызовут отключение ИБП от NetAgent.
Количество батарей, напряжение полной зарядки батареи (В), напряжение разряженной батареи (В)
Пожалуйста, обратитесь к руководству по ИБП, чтобы установить значение.
Дата последней замены батареи (гггг / мм / дд)
Этот раздел предназначен для записи даты последней замены батареи ИБП.

Записано ИБП
Журнал данных ИБП
В этом разделе задается частота регистрации данных ИБП.

Тест ИБП
Тест ИБП каждые
В этом разделе можно запланировать тестирование ИБП один раз в неделю или раз в две недели или не проводить тестирование.
Тестирование ИБП в будний день
Этот раздел предназначен для настройки ИБП на тестирование в определенный день недели.
Время начала теста ИБП (чч: мм)
Этот раздел предназначен для настройки ИБП на тестирование в определенное время в день тестирования.
Тип теста ИБП
В этом разделе можно выбрать тип теста для выполнения.

Пороговое значение предупреждения
Истекло время после потери соединения
В этом разделе задается период времени, по истечении которого NetAgent отправит предупреждающее сообщение об отключении. Это предупреждающее сообщение будет отправлено после того, как NetAgent потеряет связь с ИБП на указанное время.
Критическая нагрузка (%)
В этом разделе задается критическая нагрузка ИБП.(отображается как%) NetAgent отправит предупреждающее сообщение при перегрузке ИБП.
Критическая температура (C)
В этом разделе задается критическая внутренняя температура ИБП. NetAgent отправит предупреждающие сообщения при перегреве ИБП.
Критическая емкость (%)
В этом разделе задается критическая емкость батареи ИБП (отображается в%). NetAgent будет отправлять предупреждающие сообщения, когда происходит разряд батареи ИБП.
Эта страница предназначена для настройки конфигурации ИБП.Любые неправильные настройки приведут к неверным отображаемым значениям или отключению ИБП от NetAgent.

12-24V ЧПУ Аккумулятор Литиевые батареи Модуль управления зарядкой Аккумуляторная батарея Управление зарядкой Плата переключателя защиты батареи

Представление продукта:
1. модель: XH-M603
2. входное напряжение: 10-30 В постоянного тока
3. точность отображения: 0,1 В
4. точность управления: 0,1 В
5.Тип выхода: прямой выход
6.Допуск напряжения: +/- 0,1 В
7.Приложения: аккумуляторная батарея 12-24 В
8.Размер; 82 * 58 * 18 мм

Метод использования:
1. Установите начальное напряжение: в нормальном состоянии отображения напряжения нажмите кнопку, чтобы отобразить начальное напряжение зарядки; длительное нажатие в течение 3 с цифровая трубка будет мигать;
Вы можете запустить или остановить кнопку, чтобы установить начальное значение напряжения заряда.
2. Установите напряжение остановки: в нормальном состоянии отображения напряжения нажмите кнопку, чтобы отобразить напряжение остановки заряда; удерживайте кнопку в течение 3 секунд, цифровая трубка будет мигать;
Вы можете запустить или остановить кнопку, чтобы установить значение напряжения остановки заряда.
3. Заводской сброс: при включенном питании одновременно нажмите кнопку старт / стоп, цифровая трубка отобразит 888; это означает заводские настройки.




Протестировано выдающимся партнером ICStation arduinoLab:

Подробности смотрите в видео:

Во-первых, мы должны сказать, что ICStation не принимает никаких форм оплаты при доставке.Раньше товары отправлялись после получения информации о заказе и оплаты.

1) Paypal Оплата

PayPal - это безопасная и надежная служба обработки платежей, позволяющая делать покупки в Интернете. PayPal можно использовать на icstation.com для покупки товаров с помощью кредитной карты (Visa, MasterCard, Discover и American Express), дебетовой карты или электронного чека (то есть с использованием вашего обычного банковского счета).



Мы проверены PayPal

2) Вест Юнион


Мы знаем, что у некоторых из вас нет учетной записи Paypal.

Но, пожалуйста, расслабься. Вы можете использовать способ оплаты West Union.

Для получения информации о получателе свяжитесь с нами по адресу [email protected]

3) Банковский перевод / банковский перевод / T / T

Банковский перевод / банковский перевод / способы оплаты T / T принимаются для заказов, общая стоимость которых составляет до долларов США, 500 долларов США, долларов США. Банк взимает около 60 долларов США за комиссию за перевод, если мы производим платеж таким образом.(с бесплатным номером отслеживания и платой за страховку доставки)

(2) Время доставки
Время доставки составляет 7-20 рабочих дней в большинство стран; Пожалуйста, просмотрите приведенную ниже таблицу, чтобы точно узнать время доставки к вам.

7-15 рабочих дней в: Большинство стран Азии
10-16 рабочих дней в: США, Канада, Австралия, Великобритания, большинство стран Европы
13-20 рабочих дней в: Германия, Россия
18-25 рабочих дней Кому: Франция, Италия, Испания, Южная Африка
20-45 рабочих дней Кому: Бразилия, большинство стран Южной Америки

2.EMS / DHL / UPS Express

(1) Стоимость доставки: Бесплатно для заказа, который соответствует следующим требованиям
Общая стоимость заказа> = 200 долларов США или Общий вес заказа> = 2,2 кг

Когда заказ соответствует одному из вышеуказанных требований, он будет отправлен БЕСПЛАТНО через EMS / DHL / UPS Express в указанную ниже страну.
Азия: Япония, Южная Корея, Монголия. Малайзия, Сингапур, Таиланд, Вьетнам, Камбоджа, Индонезия, Филиппины
Океания: Австралия, Новая Зеландия, Папуа-Новая Гвинея
Европа и Америка: Бельгия, Великобритания, Дания, Финляндия, Греция, Ирландия, Италия, Люксембург, Мальта, Норвегия, Португалия, Швейцария, Германия, Швеция, Франция, Испания, США, Австрия, Канада
Примечание. Стоимость доставки в другие страны, пожалуйста, свяжитесь с orders @ ICStation.com

(2) Время доставки
Время доставки составляет 3-5 рабочих дней (около 1 недели) в большинство стран.

Поскольку посылка будет возвращена отправителю, если она не была подписана получателем в течение 2-3 дней (DHL), 1 недели (EMS) или 2 недель (заказное письмо), обратите внимание на время прибытия. пакета.

Примечание:

1) Адреса АПО и абонентского ящика

Мы настоятельно рекомендуем указать физический адрес для доставки заказа.

Потому что DHL и FedEx не могут доставлять товары по адресам APO или PO BOX.

2) Контактный телефон

Контактный телефон получателя требуется агентству экспресс-доставки для доставки посылки. Сообщите нам свой последний номер телефона.


3. Примечание
1) Время доставки смешанных заказов с товарами с разным статусом доставки должно рассчитываться с использованием самого длительного из перечисленных ориентировочных сроков.
2) Напоминание о китайских праздниках: во время ежегодных китайских праздников могут быть затронуты услуги определенных поставщиков и перевозчиков, а доставка заказов, размещенных примерно в следующее время, может быть отложена на 3–7 дней: китайский Новый год; Национальный день Китая и т. Д.
3) Как только ваш заказ будет отправлен, вы получите уведомление по электронной почте от icstation.com.
4) Отследите заказ с номером отслеживания по ссылкам ниже:

Battery Technologies - learn.sparkfun.com

Варианты батарей

Доступно множество различных аккумуляторных технологий.Есть несколько действительно отличных ресурсов для мельчайших деталей химического состава батарей. Википедия особенно хороша и всеобъемлющая. В этом руководстве основное внимание уделяется наиболее часто используемым батареям для встроенных систем и электроники DIY.

Рекомендуемая литература

Есть некоторые концепции и знания, которые вы, возможно, захотите узнать, прежде чем читать это руководство:

Что такое схема?

Каждый электрический проект начинается со схемы. Не знаю, что такое схема? Мы здесь, чтобы помочь.

Что такое электричество?

Мы можем видеть электричество в действии на наших компьютерах, освещающее наши дома, как удары молнии во время грозы, но что это такое? Это непростой вопрос, но этот урок прольет на него некоторый свет!

Хотите изучить различные батареи?

Мы вас прикрыли!

Щелочная батарея 9 В

В наличии PRT-10218

Это ваши стандартные щелочные батарейки на 9 вольт от Rayovac.Даже не думайте пытаться их перезарядить. Используйте их с…

1

Терминология

Вот несколько терминов, которые часто используются, когда говорят об аккумуляторах.

Емкость - Батареи имеют разные номиналы в зависимости от количества энергии, которое может хранить данная батарея. Когда аккумулятор полностью заряжен, его емкость - это количество энергии, которое в нем содержится.Батареи одного типа часто оцениваются по величине тока, которую они могут выдавать с течением времени. Например, есть батареи емкостью 1000 мАч (миллиампер-час) и 2000 мАч.

Номинальное напряжение элемента - Среднее напряжение, выводимое элементом при зарядке. Номинальное напряжение батареи зависит от химической реакции за ней. Свинцово-кислотный автомобильный аккумулятор выдает 12 В. Литиевая батарейка типа «таблетка» выдает 3 В.

Ключевым словом здесь является «номинальное», фактическое измеренное напряжение на аккумуляторе будет уменьшаться по мере его разряда.Полностью заряженная батарея LiPo будет вырабатывать около 4,23 В, а в разряженном состоянии ее напряжение может быть ближе к 2,7 В.

Форма - Батареи бывают разных размеров и форм. Термин «AA» относится к определенной форме и стилю ячейки. Есть большое разнообразие.

Первичная и вторичная - Первичные батареи синонимичны одноразовым . После полного опорожнения первичные элементы нельзя заряжать (надежно / безопасно). Вторичные батареи более известны как аккумуляторные .Для их полной резервной зарядки требуется другой источник питания, но они могут полностью заряжаться / разряжаться много раз в течение своего срока службы. Как правило, первичные батареи имеют более низкую скорость разряда, поэтому они служат дольше, но они могут быть менее экономичными, чем аккумуляторные батареи.

Обычные батареи, их химический состав и номинальное напряжение
Форма батареи Химия Номинальное напряжение Перезаряжаемый?
AA, AAA, C и D Щелочные или угольно-цинковые 1.5В
9V Щелочной или угольно-цинковый 9V Нет
Монетная ячейка Литий Нет
Серебряная плоская упаковка Литий-полимерный (LiPo) 3,7 В Да
AA, AAA, C, D (перезаряжаемый) NiMH или NiCd 1,2 В Да
Автомобильный аккумулятор Шестиэлементный свинцово-кислотный 12. 6 В Да

Плотность энергии - Комбинируя емкость с формой и размером батареи, можно рассчитать плотность энергии батареи. Разные технологии допускают разную плотность. Например, литиевые батареи обычно содержат больше сока в заданном объеме, чем щелочные батареи или батарейки типа «таблетка».

Скорость внутреннего разряда - Вы когда-нибудь пробовали завести машину, которая простаивает 6 месяцев? Батареи разряжаются, когда они лежат на полке или когда они не используются.Скорость, с которой батарея разряжается с течением времени, называется скоростью внутренней разрядки.

Безопасность - Поскольку батареи накапливают энергию, они представляют собой очень крошечные взрывчатые вещества. Чтобы предотвратить повреждение, батареи должны быть максимально безопасными. Большинство технологий аккумуляторов предназначены для безопасной разрядки в случае неправильного использования. Если вы неправильно подключите щелочную батарею, она может стать горячей на ощупь, но не должна загореться. Большинство литий-полимерных батарей имеют встроенные схемы безопасности, предотвращающие повреждение батареи и предотвращающие ее небезопасное использование.

Полный список терминов и технический обзор Википедия - [отличный ресурс] (http://en.wikipedia.org/wiki/Battery_ (электричество)).

Литий-полимерный

Литий-полимерные батареи

(часто сокращенно LiPo) очень полезны для встроенной электроники. Они предлагают самую высокую плотность, доступную на рынке. Поскольку в сотовых телефонах преимущественно используются батареи этого типа, их легко найти по разумным ценам. Они с по требуют специальной зарядки, поэтому обязательно используйте правильное зарядное устройство для работы.SparkFun оснащен различными литий-полимерными батареями 3,7 В, многие из которых перечислены ниже. Емкость выбранной вами батареи будет зависеть от предполагаемого времени работы вашего проекта, ограничений по размеру и других факторов.

Номинальное напряжение

Индивидуальный элемент LiPo имеет номинальное напряжение 3,7 В . При полной зарядке вы увидите почти 4,3 В на элементе, но при нормальном использовании оно быстро упадет до 3,7 В. Когда батарея разряжена, она будет около 3 В. Это означает, что ваш проект должен будет обрабатывать различные напряжения, если вы работаете непосредственно от ячейки.Если вам нужно 5 В, вам нужно будет соединить два LiPos последовательно, чтобы создать блок на 7,4 В и снизить напряжение до 5 В.

Разъемы

В мире малогабаритной электроники большинство литий-полимерных батарей оснащаются различными 2-контактными разъемами. В SparkFun мы используем разъем JST . Это предотвращает неправильное подключение аккумулятора. Разъем имеет фрикционную посадку, поэтому для аккуратного извлечения аккумулятора часто используются плоскогубцы.

Зарядка и разрядка

Существует множество недорогих зарядных устройств, предназначенных для зарядки LiPo аккумуляторов.Обычно они используют USB для зарядки аккумулятора. Не пытайтесь заряжать LiPos без зарядного устройства. Аккумулятор LiPo может быть поврежден из-за перезарядки, поэтому используйте специально разработанное зарядное устройство LiPo, например, здесь:

Перед зарядкой литий-ионной батареи убедитесь, что вы знаете ее емкость и ток заряда, подаваемый зарядным устройством. Дополнительную информацию можно найти в следующем руководстве: Установка зарядного тока.

Батареи

LiPo также могут быть повреждены из-за слишком большой разрядки.Для защиты от этого почти все LiPo батареи имеют небольшую цепь безопасности, встроенную в верхнюю часть ячейки, которая отключает батарею, если напряжение падает ниже определенного порога (обычно 3V ).

Аккумуляторы LiPo

имеют очень низкий уровень внутренней разрядки . Это делает их хорошим кандидатом для проектов с низким энергопотреблением, требующих выполнения в течение многих дней или месяцев.

Соблюдайте плотность энергии: Эти батареи обладают мощным зарядом и могут непрерывно обеспечивать несколько ампер. Защита от короткого замыкания отключит аккумулятор при обнаружении короткого замыкания, но при использовании этих аккумуляторов в проектах руководствуйтесь здравым смыслом.

Мы рекомендуем LiPo почти для каждого портативного приложения. Они довольно прочные и при безопасном использовании являются отличным источником энергии.

Другие типы литий-ионных батарей

Круглые литий-ионные батареи большой емкости

Эти батареи в основном использовались в приложениях типа фонариков, но их легко использовать и устанавливать, и они имеют много энергии.

  • Номинальное напряжение - Эти батареи также имеют номинальное напряжение 3,7 В , но в отличие от плоских LiPo батарей, эти круглые батареи НЕ имеют встроенную схему защиты. Необходимо соблюдать особую осторожность при зарядке и разрядить эти батареи, чтобы они не повредились. Более подробную информацию о схемах защиты можно найти здесь.

  • Разъемы - Эти батареи могут быть легко интегрированы в проекты с определенными держателями батарей:

Зарядка электровелосипеда для долгой работы от аккумулятора

Итак, вы хотите, чтобы ваша батарея прослужила долго? . .. помните, что большинство людей не будут ездить на своем электровелосипеде 500 раз за свою жизнь.Может быть, трудно поверить, но 500 зарядов - это типичный срок службы 18650-ячеечной батареи для электробайка. К тому же, 500 зарядов потребуют много времени, чтобы пройти почти каждый. Поэтому наш первый совет - не беспокоиться об этом и ездить на нем, как будто вы его украли. К тому времени, когда батарея вашего электровелосипеда разрядится, вероятно, уже будет какая-то удивительная технология, и вы все равно захотите заменить свою старую неуклюжую батарею. Кроме того, большинство людей повреждают аккумулятор электровелосипеда из-за неправильного обращения (падения и т. Д.) Еще до того, как разрядятся в результате естественного износа.

Тем не менее, существует теория, что вы можете увеличить срок службы ваших батарей вдвое, если будете осторожны при зарядке.

Литиевые батарейки любят охлаждаться. Если вы хотите, чтобы аккумулятор работал надолго, не позволяйте ему нагреваться ни при разряде, ни во время зарядки. Как узнать, нагревается ли аккумулятор? просто используйте тест пальцем и просто положите на него палец. Тепло - это нормально… Горячий на ощупь - это плохо, и вы сокращаете срок службы аккумулятора, когда он нагревается.

Аккумуляторы Ebike предпочитают медленно заряжать…. Чем меньше размер аккумулятора (в ампер-часах), тем медленнее они заряжаются. Если вас беспокоит время автономной работы, не покупайте зарядное устройство с наивысшей силой тока, которое вы можете найти…. Просто используйте зарядное устройство с малым током (2-3 А) или используйте передовое интеллектуальное зарядное устройство, которое может заряжать медленно или быстро с поворотом. ручки. Всегда хорошо заряжать медленно, если вы не спешите. (подробнее о преимуществах медленной зарядки читайте здесь)

Вам не нужно заряжать аккумулятор после каждой поездки….Это не олдскульные свинцово-кислотные пакеты, которые, если вы забудете зарядить, сократите срок службы вашего аккумулятора . .. Литиевые батареи нужно заряжать только при необходимости.

Все крупные литиевые батареи потенциальный риск пожара и должен быть заряжен в безопасном месте, желательно снаружи или в середине гаража пол Другие безопасные способы для зарядки батареи Ebike лития в несгораемом мешок, духовка или гриль для барбекю. (прочтите эту статью о безопасной зарядке) Не пытайтесь заряжать аккумулятор, который, по вашему мнению, поврежден.

Никогда не заряжайте литиевую батарею без присмотра в доме или здании. Производители боятся посоветовать вам быть осторожными, потому что это заставляет их звучать так, будто они боятся, что их батарея может загореться. Две самые важные истины об аккумуляторах для ebike: покупайте у уважаемого продавца (не на Aliexpress, на китайском ebay), а также… заряжайте их осторожно и осторожно.

Например, если вы заряжаете свой электровелосипед от аккумулятора на велосипеде, а электровелосипед находится в гараже ... установите датчик тепла и дыма над местом, где вы припарковали электровелосипед. Означает ли это, что вы не доверяете компании, у которой купили аккумулятор? Независимо от того, кто поставщик, это означает, что вы поступаете сообразительно.

Подумайте о покупке умного зарядного устройства, которое будет автоматически заряжать аккумулятор на 80, 90 или 100 процентов и заряжать до 100 процентов только тогда, когда вы планируете длительную поездку.

Зарядные устройства

, которые делают это, включают Satiator и Luna Advanced Charger.

Из исследований, проведенных в автомобильной промышленности, мы знаем, что батареи живут дольше, когда не заряжаются до 100 процентов каждый раз… но в то же время вы должны заряжать батарею до 100 процентов хотя бы раз в то время, чтобы гарантировать, что она «сбалансирована» заряжена. .

Посмотрите наше видео о зарядной станции Luna, изображенной выше.

Балансовая зарядка - это функция, управляемая более продвинутыми BMS (прочтите статью о BMS). Что он делает, так это то, что когда аккумулятор достигает своего пикового заряда, элементы будут медленно сбалансированы, так что каждая параллельная цепочка элементов будет иметь одинаковое точное напряжение . .. это не только расширяет диапазон вашего аккумулятора, но и увеличивает ожидаемый срок службы . Ячейки 18650 современных торговых марок очень хороши в поддержании баланса, но их следует время от времени заряжать до 100 процентов, чтобы поддерживать надлежащий баланс.

Всегда используйте зарядное устройство, предназначенное для вашей упаковки. Если вы используете неподходящее зарядное устройство, вы не только рискуете продлить срок службы вашего рюкзака, но и стать причиной возгорания. Убедитесь, что максимальное напряжение зарядного устройства соответствует максимальному напряжению вашего аккумулятора. Вот пример максимального напряжения заряда для аккумуляторов 18650. Если вы не знаете, какое максимальное напряжение у ваших батарей, узнайте… и напишите это на этикетке на батарее, чтобы никогда не забыть.

Вот пример максимальных напряжений для популярных пакетов Luna Cycle 18650

10S (упаковка 36 В) - макс. Напряжение 42 В

13S (48В пакет) - 54.Максимальное напряжение 4 В

14S (блок 52 В) - макс. Напряжение 58,8 В

Зная, что у вас отключено по высокому напряжению, и зная, что у вас отключено по низкому напряжению, вы начнете понимать свой аккумулятор и как продлить срок его службы, а также как максимизировать свой диапазон, когда он вам нужен.

Отключение высокого напряжения:

Вот типичное отключение низкого напряжения некоторых популярных аккумуляторов 18650. Отключение при низком напряжении (LVC) будет зависеть от того, какие ячейки вы используете и какие у вас BMS.

36V (10S) - 27,5 вольт

48V (13S) - 36 вольт

52V (14S) - 39 вольт

Не храните литиевые батареи полностью заряженными или полностью разряженными… но где-то посередине. Если у вас есть умное зарядное устройство, мы рекомендуем зарядить его до 80 процентов и хранить там.

Если вы храните в течение длительного периода времени (например, несколько месяцев зимы), зарядите его примерно до 50 процентов и храните в пожаробезопасном месте.

Если вам нужно выбирать между хранением батарей пустыми или полными ... выберите полный, чтобы батарея не опустилась до уровня, при котором ее невозможно будет зарядить безопасно.BMS отключится, и вы можете испортить батарею, если она упадет ниже предела отключения по низкому напряжению. BMS - это система управления батареями, которая предохраняет вашу батарею от перезарядки или недозарядки и контролирует безопасность и здоровье вашего аккумулятора. (подробнее о ebike bms)

Всегда имейте под рукой мультиметр, чтобы следить за состоянием вашего рюкзака.

Вы также можете приобрести ваттметр, Cycle Analyst или баттлмена, который также даст вам довольно точное напряжение вашей батареи, а также даст вам хорошее представление о емкости вашей батареи в ампер-часах в качестве батареи. возрастов.

Для литиевой батареи падение как ампер-часов, так и максимального напряжения с течением времени является нормальным явлением.

Последний совет, который мы дадим вам, чтобы продлить срок службы вашей батареи и обеспечить ее безопасность во время зарядки, - это когда вы покупаете аккумулятор, убедитесь, что это элементы, произведенные известной японской или корейской компанией (Panasonic, Samsung, LG или Sanyo) и что клетки подлинные.

На момент написания этой статьи Китай не умеет производить свои собственные аккумуляторные элементы, хотя они доказали, что они хороши в переупаковке китайских элементов, чтобы они выглядели как известные бренды снаружи, или перемаркировке их как именных брендов, которые могут похвастаться смешными невозможными числами (сейчас в 2016 году любой 18650 свыше 3500 мАч - подделка).

Купите аккумулятор для электровелосипеда у надежного поставщика, желательно у поставщика из США. Конечно, я рекомендую Lunacycle.com для всех ваших потребностей в батареях. (отказ от ответственности, я владелец Luna Cycle).

___________________________________________

Написано Эриком, сентябрь 2016 г.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
