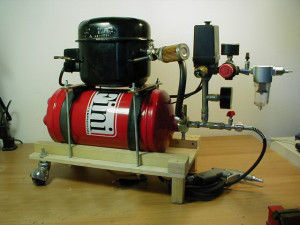

Компрессор для покраски автомобиля своими руками

1

1Практически все автолюбители, которые каждый день что-то мастерят у себя в гараже, прекрасно понимаю, что имея в руках инструменты и составляющие всегда можно создать что-то необходимое.

Точно так же можно из обычного компрессора для холодильника еще советского образца создать целый компрессор для покраски авто.

Вот только как это сделать в техническом плане, и в каком прядке?

Содержание статьи:

Поэтому из-за часто возникающих вопросов начинающих мастеров самоучек в этой статье вы узнаете, как сделать такой компрессор своими силами и из-под ручных материалов.

Какой компрессор выбрать (заводской или самодельный)

Главный критерий, которым следует руководствоваться при выборе станции для покраски – равномерное распределение воздуха, без инородных частичек.

Если же подобные примеси попадутся, то покрытие будет с мелкими дефектами – зернистостью, шагренью, кавернами. При этом из-за этих частичек могут образоваться потеки и пятна, поэтому лучше всего доверить покраску фирменному воздушному компрессору, вот только существует одна загвоздка – такой аппарат стоит слишком дорого, что многим автолюбителям не по карману.

2

2

Сэкономить средства и в тоже время создать функциональную модель можно, создав функциональное оборудование, которое описано во многих видеороликах и статьях.

Придется только потратить свое драгоценное время на изучение материала, а потом создание оборудования, которое должно быть как минимум качественным.

Модель, представленная заводом или самодельная – роли не играет, ведь принцип ее действия одинаковый и заключается он в создании излишнего давления. Вот только способ нагнетания воздуха совсем разный – он может быть добыт ручным способом или механическим.

Во втором случае это значительно большие затраты средств, ручной способ экономичный, но трудоемкий, требующий постоянного контроля.

Автоматическое накачивание не расходует ваши силы, но изделие требует периодического обслуживания, чего стоит только процессе замены масла для компрессора.

Только так можно добиться равномерной подачи и распределения воздуха. Изучив теорию, вы осознаете, как это легко изготовить компрессорную станцию, которая будет качественно работать, при этом на это не потребуется много времени.

Собираем компрессорную установку из подручных средств —

Если вы решись создать оборудование для проведения покраски собственного авто, то следует запастись определенными материалами для этого:

  1. Для функции реверса потребуется автомобильная камера;
  2. Для функции нагнетателя понадобится насос с манометром;
  3. Камерный сосок;
  4. Ремкомплект и шило.

Когда все компоненты подготовлены можно приступить к созданию компрессорной станции. Чтобы проверить насколько камера герметичная, предстоит осуществить ее накачку.

Если ли же проблема все же существует, то решить ее можно двумя способами – путем заклеивания или же вулканизации сырой резиной. В полученном реверсе надо проделать отверстие для подачи сжатого воздуха, чтобы он выходил равномерно.

3

3

В отверстии для этого помещается специальный сосок. Ремкомплект послужит для осуществления дополнительного крепежа щтуцера. Для проверки равномерности подачи воздуха достаточно выкрутить ниппель. Родной ниппель позволяет избавиться от излишнего давления.

Уровень же давления определяется в процессе работы, когда распыляется краска. Если эмаль на металл ложиться равномерно, то установка функционирует. В конце процедуры стоит определить показатели давления, для этого достаточно распылить краску на кузов вашего авто.

Если эмаль легла без бугорков, значит, прибор функционирует качественно. Кроме того, показатели давления можно контролировать с помощью специального прибора — манометра. Но, его показатель после нажатия аэратора не должен быть хаотичным.

Как видите, особых инструментов и знаний для создания подобного компрессора не потребуется. При этом ремонт и покраска автомобиля таким способом более эффективна, чем применение баллончика.

Запомните, что ни пыль, ни вода не должны попасть в автомобильную камеру. В противном случае придется повторно осуществлять покраску авто.

Если эту установку использовать правильно и с применением всех знаний, то она прослужит долго, а если еще и автоматизировать накачивание воздуха, то сам процесс будет проходить быстро.

Альтернатива профессиональному устройству (компрессор из холодильника)

Самодельные компрессорные устройства служат гораздо дольше представленного времени даже в сравнении с установками отечественного и зарубежного производства.

Это вполне естественно, ведь создавая ее своими руками, мы делаем все для себя на высшем уровне. Поэтому народ даже продумал, как создать компрессор из холодильника, который окажется на уровне с установками популярных фирм.

4

4

Вот только для его создания следует запастись такими компонентами как манометр, реле, переходники из резины, масловлагоотделяющий, топливный фильтры, редуктор, мотор, переключатель, шланг, хомуты, латунные трубки, но и по мелочи – гайки, краска, колесики от мебели.

Создание самого механизма

Упростить всю процедуру может покупка компрессора от старого холодильника еще советского времени. Это не потянет слишком много по бюджету, при этом здесь уже имеется пусковой реле компрессора.

Зарубежные конкуренты уступают данной модели, ведь не в состоянии выработать такого высокого давления. А вот советские справляются с такой задачей.

5

5

После устранения исполнительного блока, желательно прочистить компрессор от слоев ржавчины. Чтобы избежать в будущем процесса окисления стоит использовать преобразователь ржавчины.

6

6

Получается, что рабочий корпус мотора готов к процессу покраске.

Схема проведения установки

Подготовительный процесс завершен, теперь можно осуществить смену масла. Поскольку холодильник старый и навряд ли он проходил постоянное ТО, стоит обновить этот момент.

Поскольку система всегда находилась далеко от внешнего воздействия, то там оправданно не производились работы по обслуживанию. Для проведения данной процедуры не потребуется дорогого масла, достаточно и полусинтетического.

При этом оно не хуже по представленным характеристикам любого масла для компрессора и имеет множество присадок, используемых с пользой.

7

7

Осматривая компрессор, вы обнаружите 3 трубки, одна из них уже запаяна, а вот остальные свободные. Открытые применяются для ввода и вывода воздуха. Чтобы понять, как будет циркулировать воздух, стоит подключить питание компрессора.

Запишите для себя, какое из отверстий втягивает воздух, а какое его выпускает. А вот запаянную трубку надо раскрыть, она будет служить отверстием для замены масла.

Надфиль необходим для осуществления надпила трубки, при этом обязательно следите, чтобы стружка не попала внутрь компрессора. Чтобы определить, сколько масла уже находится там, сливаем его в емкость. С последующей заменой вы уже будете знать, сколько его придется влить.

Затем берем шпиц и заливаем полусинтетику, но в этот раз рассчитывайте, что объема должно быть в два раза больше, чем уже слили. Когда емкость заполнена маслом, стоит заглушить систему смазки двигателя, для этого используется винтик, который предварительно оформляется лентой фум и размещается просто в трубке.

Не пугайтесь, если периодически из выходной воздушной трубки будут проявляться капли масла. Эту ситуацию разрешить не так уж сложно, найдите масловлагоотделитель для самодельной установки.

8

8

Предварительные работы окончены, вот только теперь можно приступить к непосредственной сборке установки. И начинаются они с укрепления двигателя, лучше всего выбрать деревянное основание для этого и в таком положении, чтобы он был на раме.

Стоит обратить внимание, что данная деталь весьма чувствительная к положению, поэтому следите за указаниями на верхней крышке, где прорисована стрелочка. В этом вопросе важна точность, ведь от правильности установки зависит непосредственно правильность смены режимов.

Где размещается сжатый воздух?

Баллон способный выдержать высокое давление – это емкость от огнетушителя. При этом у них высокие показатели прочности и могут использоваться в качестве навесного оборудования.

Если брать за основу огнетушитель ОУ-10, который вмещает 10 литров, то стоит рассчитывать на давление в15 МПа. Выкручиваем запорно-пусковое устройство, вместо которого устанавливаем переходник. Если вы выявили следы ржавчины, то эти места стоит в обязательном порядке обработать преобразователем ржавчины.

Внешне удалить ее не сложно, а вот провести внутреннюю чистку сложнее. Но проще всего внутрь баллона залить сам преобразователь и хорошенько взболтать, чтобы все стенки пропитались им.

Когда очистка проведена, вкручивается водопроводная крестовина и можно считать, что мы уже подготовили две рабочие детали самодельной конструкции компрессора.

Проведение установки деталей

Ранее уже оговаривалось, что для осуществления фиксации двигателя и корпуса огнетушителя подойдет деревянная доска, так же даже легче хранить рабочие детали.

В плане крепления двигателя послужат резьбовые шпильки и шайбы, только заранее подумайте над тем, чтобы сделать отверстия. Чтобы зафиксировать ресивер в вертикально потребуется фанера.

В ней делается выемка под баллон, второй и третий фиксируется к основной доске с применением саморезов и удерживает ресивер. Чтобы придать конструкции маневренности, следует прикрутить колесики от мебели к основанию.

9

9

Чтобы пыль не оказалась в системе, следует продумать ее защиту – прекрасным вариантом можно считать использование фильтра для бензина грубой очистки топлива. С его помощью будет с легкостью исполняться функция воздухозаборника.

Поскольку на отверстии с входом компрессорного оборудования показатели давления низкие, усиливать его не придется.

10

10

Создав входной фильтр для проведение установочных работ с компрессором, не забудьте в конце установить масловлагоотделитель, чтобы избежать в будущем попадания капель воды. Поскольку показатели давления на выходе высокие, понадобятся автомобильные хомуты.

Масловлагоотделительный фильтр присоединяется к входу редуктора и выходу нагнетателя по давлению. Чтобы проконтролировать баллонное давление, следует вкрутить и сам манометр с правой стороны, где с противоположной стороны расположен выход.

Чтобы контролировать давление и питание в 220в, устанавливают реле для регулировки. В качестве исполнительного механизма многие мастера рекомендуют использовать РМ5 (РДМ5).

Данное устройство реагирует на работу, если давление падает, то включается компрессор, если же оно поднимается, то устройство выкачается полностью.

11

11

Чтобы установить должное давление используются пружины на реле. Большая пружина отвечает за минимальный показатель, а вот маленькая за максимальный, устанавливая тем самым рамки работы и отключения самодельной установки компрессора.

По факту РМ5 – это обычные двухконтактные переключатели. Один контакт понадобится для соединения с нулем сети 220 В, а второй для объединения с нагнетателем.

Тублер нужен, чтобы провести с него отключение от сети и избавить себя от постоянной беготни в направлении розетки. Все соединенные провода в целях безопасности следует заизолировать. Когда данные работы проведены, можно прокрасить установку и провести ее проверку.

Регулировка давления

Когда конструкция собрана, вполне естественно провести ее проверку. Подсоединяем последние компоненты – краскопульт или пневмопистолет и подключаем установку к сети.

Проверяем работу реле, насколько оно справится с отключением двигателя, и следим за давлением с помощью манометра. Если все работает исправно, переходим к проверке герметичности.

Для этого проще всего использовать мыльный раствор. Когда герметичность проверена, стравливаем воздух из камеры. Компрессор запускается, когда давление падает ниже минимального лимита. Только после проверки всех систем и привидение их в рабочее состояние можно приступить к процедуре покраски деталей.

12

12

Для покраски вам надо лишь определить давление и не загружать себя предварительной обработкой металла. Чтобы проводить покраску равномерным слоем необходимо таким образом экспериментировать и определить атмосферные показатели.

При этом важно как можно меньше использовать нагнетатель. Каждый автолюбитель разберется с составляющими частями и приступит к изготовлению автомобильного компрессора.

Можно выбрать разные варианты производства, но применение пуска навигатора, автоматического контроля давления – это более сложная конструкция, но ее использование – это одно и сплошное удовольствие.

При этом не придется уделять время для контроля ресивера, что раскроет больше возможностей, и вы сможете заняться покраской машины, забора или даже ворот.

Регламентные работы – это обязательная процедура для того, чтобы продлить работу своего самодельного компрессора.

Чтобы произвести замену масла – слить или залить его можно использовать обычный шприц. Замена фильтров осуществляется только при необходимости, когда снижена скорость по наполнению камеры резервуара.

Связующие составляющие компрессора

Когда решено, какой компрессор выбрать и реверс, стоит заняться вопросом их объединения. В этот же момент стоит определить, как воздух будет поступать к аэрографу. За распределение воздуха отвечает узел, которые монтируется к ресиверу.

Главное, чтобы эти компоненты были совместимы друг с другом. За отключение и включение компрессора отвечает реле давления. РДМ-5 хоть и применяется для систем водоснабжения, но это идеальный вариант для нашего случая – для реле.

13

13

Суть в том, что элемент для соединения подходит на внешнюю дюймовую резьбу. Чтобы узнать какое же давление в ресивере, необходимо использовать манометр и предварительно продумать размер, который подходит для соединения. В блок подготовки воздуха подаем давление и регулируем его в пределах 10 атмосфер, на этом этапе необходимо присоединить фильтр маслоотделителя.

Манометр позволяет проверить давление, а фильтр позволяет не допустить попадания частичек масла из ресивера. Повороты, тройники и даже фитинги – это следующие компоненты, которые придется подготовить для установки. Чтобы понять точным числом, необходимо продумать схему, в качестве размера выбираем дюйм.

После решение вопроса с переходниками, важно продумать момент установки конструкции, чаще всего для этого используют плиты ДСП. Конструкция вашей станции должна быть маневренной, ведь ее придется перемещать по мастерской, чтобы упростить себе работу, стоит приделать к ней ножки-ролики.

Изобретать тут долго не придется, просто посетите мебельный, где таких колесиков от мебели весьма много. Чтобы сэкономить место в своей мастерской можно возвести двухэтажную конструкцию. Вот только тут лучше запастись большими болтами для фиксации конструкции. Чтобы упростить подготовку к данному этапу, составьте список обязательных комплектующих.

Сборка полупрофессиоанльного нагнетателя воздуха

Сборка начинается с снятия закрутки огнетушителя и установки переходного устройства. Сняв вентиль огнетушителя, устанавливаем там переходник.

15

15

На прочный шланг осуществляется установка сразу же четырех компонентов — редуктор, реле давления и переходник.

Следующим этапом станет фиксация колес к установке на листе ДСП. Поскольку конструкция запланировано на двух уровнях, то необходимо сделать отверстия под шпильки, где будет размещен огнетушитель.

Гидроаккумулятор собрать проще, ведь там предусмотрены кронштейны с двух сторон. Нижняя часть фиксируется к основе, а для установки самодельного оборудования служит верхняя.

Чтобы снизить вибрацию при установке компрессора используются силиконовые прокладки. Шланга соединяется выход и вход подготовки воздуха.

16

16

Следующим этапом станет проведение работ по подключению. Перемычка, защитные элементы – все это необходимо продумать.

17

17

Через реле и выключатель осуществляется вся цепочка подключения, рассчитывая, что все подключение проходит по схеме: провод фазы поступает к переключателю, следующим по подключению идет клемма реле. Чтобы осуществить заземление на реле заводится специальный провод.

18

18

Далее все присоединяется к пусковой установке. Чтобы скрыть кабель, его можно поместить в пластиковые стяжки. Только после проверки и запуска приступаем к покраске.

Что лучше: купить или сделать компрессор самому?

Компрессорное оборудование на рынке представлено большим ассортиментом. Поршневые комплектующие, вибрационные агрегаты, винтовые станции – все это компоненты, которые используются и в других областях.

При желании можно не тратить свое время на создание установки, она представлена в любой точке продажи автозапчастей или же на специализированных сайтах.

Столь обширный ассортимент значительно усложняет выбор необходимого изделия. Но если вы решили приобрести станцию, в этом вопросе стоит руководствоваться техническими показателями, стоимостью и отзывами тех, кто его уже успел оценить.

Если вы гонитесь за гарантийными сроками, то стоит обратить внимание на модели популярных марок. Дорогостоящие изделия стоит приобретать, если вы на профессиональном уровне занимаетесь ремонтными работами.

Подвести вас может продукция, которая не имеет имени и статуса, поэтому лучше один раз потратиться и больше не рисковать в этом вопросе. Многие производители бюджетных вариантов экономят на составляющих компонентах.

В итоге вы столкнетесь с частыми поломками и заменой деталей, гарантийный же ремонт займет много времени. Поэтому многие автолюбители прекрасно понимают, что установка собранная своими руками порой надежнее заводской.

Выигрывают такие изделия с техническими показателями. Например, составляющие самодельного устройства для покраски машины служит гораздо дольше — компрессоры от холодильников могут проработать десятки лет, огнетушитель тоже имеет колоссальный запас прочности.

Улучшить показатели своего компрессора вы всегда можете сами, все в ваших руках, а вот с заводским устройством уже так не поэкспериментируешь.

Соседи по гаражу наверняка обзаведутся, когда увидят хорошее сделанное и продуманное устройство.

autovogdenie.ru

советы и рекомендации по сборке

Воздушный компрессор необходим каждому автовладельцу, так как пользоваться услугами автомобильных сервисов при любой проблеме весьма дорого. Для городского автолюбителя, живущего в многоэтажном здании, достаточно компактного, переносного электрического насоса для накачивания шин. Если есть собственный гараж, компрессорное устройство – уже обязательная мера. Аппарат пригодится для подключения пневматического инструмента, для ремонта и окрашивания машины. Вполне возможно сделать компрессор своими руками, что поможет сэкономить до 50 % стоимости производственной установки.

Принцип работы

Компрессор самодельный работает по элементарной схеме:

  • Подключается насос с электрическим питанием или ручного типа.
  • В ёмкость с герметичным исполнением (используется ресивер или баллон) поступает воздух под давлением.
  • В конструкции устроен выводной клапан, который направляет воздух по шлангам к краскопульту, гайковерту, переходнику для накачивания шин и т. п.

В качестве вспомогательных элементов используются манометр для контроля давления и автоматическая система для спуска излишнего воздуха. Чтобы предотвратить быстрый износ устройства и обеспечить высококачественный результат работы, к выводной магистрали подключают фильтры для защиты от проникновения масла и влаги.

Воздушный компрессор

Воздушный компрессор необходим каждому автовладельцу

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

  • Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
  • В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
  • К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
  • В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
  • Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
  • При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
  • Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
  • В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
  • На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
  • На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
  • К магистрали подключить редуктор для сохранения давления внутри баллона.
  • За редуктором шланг прикрепляется к четвернику.
Компрессор из огнетушителя

Компрессор из огнетушителя с мотором от холодильника

  • Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
  • Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

Альтернативный способ, как сделать компрессор своими руками, – использовать газовый баллон на 50, асинхронный двигатель и компрессор от системы торможения в ЗИЛ-130. Все элементы устанавливаются на раму, но можно обойтись без неё и сделать несущий элемент из баллона, к которому прикрепляются насос, фильтр, электрический мотор, оборудование для управления работой.

Самый простой компрессорный блок своими руками можно сделать по пошаговому руководству:

  • Вварить штуцер в магистраль для ввода воздуха от насосной установки к ресиверу.
  • Закрепить переходник для выходной магистрали от ресивера к пневматическому инструменту.
  • Приварить штуцер для монтажа манометра.
  • Прикрепить переходник для подключения клапана сброса, его можно заменить на реле. При повышении давления до критических отметок будет выполняться сброс давления.
  • Снизу баллона врезать кран шарового типа для вывода конденсата.
  • Насос и мотор скрепить посредством ремня привода, который устанавливается на шкивы валов.
Компрессор из газового баллона

Компрессор из газового баллона с нагнетателем от грузового автомобиля

  • Создать электрическую систему установки: кнопка для включения, выключения, подключить 2 конденсатора ёмкостью 30 мкФ и пусковой элемент 60 мкФ, временное реле и пускатель магнитного типа.
  • К подводящей магистрали вразрез установить устройство для фильтрации потока воздуха.

Изготовление мощного автомобильного компрессора для покраски может выполняться по различным схемам. Главным достоинством перечисленных способов является доступность материалов.

Изготовление воздушного электрического компрессора 220 В своими руками

Сделать компрессор своими руками проще, чем кажется на первый взгляд. Поэтапно рассмотрим основные принципы, как сделать компрессор.

Необходимые материалы

Правильно подготовить материалы – половина успешно выполненной работы по сборке компрессорной установки. Для создания классического аппарата с работой от сети 220 В потребуются:

  • манометр;
  • реле для контроля давления;
  • редуктор со встроенным фильтром защиты от масла и влаги;
  • очистной фильтр от бензинового мотора;
  • крестовина для воды с внутренней резьбой;
  • переходники под резьбу;
  • хомуты или стяжки;
Изготовление воздушного электрического компрессора

Изготовление воздушного электрического компрессора своими руками

  • двигатель;
  • ресивер;
  • моторное масло;
  • переключатель для работы с напряжением 220 В;
  • латунные трубки;
  • шланг из материала, устойчивого к маслу;
  • доска;
  • медицинский шприц;
  • вещество для устранения коррозии;
  • шайбы, гайки и шпильки;
  • средство для создания герметичных соединений;
  • автоэмаль;
  • напильник;
  • небольшие колёса от игрушечных машин или мебели;
  • моторный фильтр от дизельного двигателя.

Собираем двигатель

Сначала подготовим мотор. Его роль заключается в нагнетании воздушного давления. Чтобы не покупать специальный двигатель, можно воспользоваться мотором от старого холодильника.

Мотор от старого холодильника

Мотор от старого холодильника для изготовления компрессора

В устройстве силового агрегата присутствует реле, оно пригодится для поддержания выбранного значения давления в системе. Профессионалы отмечают, что советские холодильники оснащались более эффективными моторами, они пригодны для создания компрессора большей мощности в сравнении с импортными изделиями.

Первым делом мотор снимают с холодильника. Чтобы он стал пригодным для использования, придётся подвергнуть корпус очистке. Важно применять моющее средство, которое предотвратит окисление и коррозию. После зачистки поверхности мотор пригоден для окрашивания.

Сборка самодельного компрессора:

  • Мотор содержит 3 трубки: 1 герметичная и 2 открытые для циркуляции воздуха. Требуется определение выходного и входного канала: самый простой способ узнать о роли трубок – включить мотор.
  • После внешней обработки необходимо заменить масло. Наилучшим образом подходит полусинтетическое средство, которое по характеристикам не уступает моторному и содержит различные полезные компоненты. Для замены используется заглушённая трубка, окончание которой спиливают напильником. Важно предотвратить попадание опилок в систему, поэтому, сделав надпил, нужно сломать трубку и ввести новое масло шприцом.
  • Важно качественно закрыть канал для заправки масла, чтобы предотвратить утечку. Подбирается винт с соответствующим сечением, на него наносится фум-лента. В процессе пригодится герметик. Болт плотно вкручивается в трубу.
  • Мотор и реле закрепляют на толстой доске-основе. Чувствительность реле требует соблюсти тот угол расположения мотора, который присутствовал в холодильнике. Дополнительно на двигателе устанавливается маркировка с рекомендуемым расположением корпуса для стабильной и полноценной работы.

Резервуар для сжатого воздуха

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает. При выборе резервуара важно учитывать величину давления, которую выдерживает баллон (указывается на корпусе). Альтернативным вариантом будет применении ресивера, старых ёмкостей от 10-литрового огнетушителя, так как эти резервуары герметичны и достаточно надёжны.

Ёмкость для воздуха – неотъемлемый компонент компрессора

Ёмкость для воздуха – неотъемлемый компонент компрессора, без которого установка не работает

Пусковой клапан заменяется переходником с резьбой, который накручивается на ресивер. Создание герметичного соединения обеспечит использование фум-ленты.

При наличии очагов коррозии на ресивере его предварительно очищают наждачной бумагой или шлифовальной машинкой. Для удаления ржавчины изнутри в ёмкость вливают специальное средство и тщательно перемешивают. Далее устанавливают крестовой переходник водопроводного типа, он монтируется при помощи герметика.

Собираем устройство

Окончательная сборка выполняется поэтапно:

  • Подготовленный ресивер и мотор крепят к толстой доске. Для фиксации к основе используют шайбы, гайки и шпильки. Расположение резервуара строго вертикальное. Надёжное соединение обеспечат 3 листа фанеры, на одном из которых вырезается отверстие для вставки ёмкости. Остальные листы прикрепляются к дереву и фанерному фиксатору ресивера. Со стороны пола к дну приваривают мебельные колёсики для простоты передвижения.
  • На трубку для захвата воздуха надевается шланг из резины, к которому крепится очистительный фильтр от бензинового мотора. Отдельные фиксаторы для крепления фильтра не потребуются, ведь давление на входе низкое.
  • Для предотвращения попадания частиц масла и воды в рабочий состав на выходную трубку устанавливается масловлагоотделяющий фильтр от дизельного мотора. Из-за относительно высокого давления в проводе рекомендуется использовать вспомогательные крепежи, подойдут винтовые хомуты.
  • Очистительный фильтр устанавливается на вход редуктора, он потребуется для создания развязки и направления движения воздуха. Соединение выполняется крестовиком водопроводного типа с обеих сторон. На противоположную грань устанавливается прессостат или манометр для контроля и регулировки уровня давления в ресивере. Сверху крестовика устанавливается реле регулировки. Все элементы монтируются герметично.
Сборка компрессора своими руками

Материалы для сборки самодельного компрессора

  • Посредством регулировочного давления обеспечивается прерывчатая работа самодельной конструкции. Для настройки реле воздействуют на 2 пружины: одна для установки максимального давления, а вторая – минимального.
  • Контакт электрической цепи подключается к нагнетателю, а второй соединяется с фазой «минус». Второй провод коммутируется с нагнетателем через тумблер и с фазой сети. Тумблер выполняет роль пусковой кнопки для активации и деактивации устройства без вынимания вилки. Все контакты подключаются методом пайки, а затем изолируются.
  • Покраска металлических конструкций.

После создания компрессора остаётся лишь проверить его работоспособность.

Испытываем и настраиваем самодельный компрессор для покраски авто

Изготовив мощный компрессор своими руками, следует подключить к нему краскопульт.

Алгоритм проверки:

  • Положение тумблера установить в неактивную позицию, вилку подключить к электрической цепи.
  • Изначально реле установить на невысоком значении и запустить установку. Контролировать работу по показаниям манометра. Сейчас пользователю следует убедиться в исправности реле, оно должно размыкать цепь при превышении показателей.
  • Для проверки отсутствия протечек применяется мыльный раствор, которым смачиваются все соединения.
  • Теперь краскопульт включают для освобождения ёмкости от воздуха. Если система исправна, после падения давления аппарат должен включиться.

Если устройство прошло все этапы проверки, рекомендуется опробовать аппарат в деле, попробовав провести покраску элемента кузова. Наибольшее внимание уделяется качеству слоя и состава, а также стабильности работы.

Испытываем компрессор для покраски авто

Испытываем и настраиваем самодельный компрессор для покраски авто

Рекомендации

Рекомендуем ознакомиться с советами:

  • Резервуар обязательно очищается изнутри и снаружи, иначе прогрессирующая коррозия создаст пробоину. Пескоструйная установка – один из самых эффективных и простых способов очистки. Пескоструйная камера своими руками создаётся с относительной лёгкостью.
  • До начала работ проводится рихтовка кузовных элементов. Можно пойти по стандартному пути и использовать молоток, вытяжки, споттер, а затем красить корпус, но разработанная технология PDR помогает устранить повреждение без покраски.
  • Обязательно окрашивание краскопультом проводится после нанесения грунта. Кислотная грунтовка для авто крайне эффективна, но имеет особенности работы и совместимости с другими материалами.
  • До окрашивания все прилегающие элементы либо демонтируются, либо оклеиваются, особенно это касается стёкол. При попадании краски на стекло есть риск повреждения материала в процессе устранения средства. Набор для ремонта автостёкол поможет восстановить стёкла от большинства повреждений. Рейлинги на крышу авто сложно демонтировать, лучше покрыть плёнкой и замотать скотчем.

Заключение

При изготовлении компрессора электрического типа вручную удаётся сэкономить немалую сумму. Дополнительно конструкцию можно дооборудовать для создания аппарата, пригодного для конкретных целей. Готовая установка часто используется для окрашивания, подключения пескоструйного аппарата, продувания кузова после мойки и накачивания колёс.

mensdrive.ru

Компрессор для покраски автомобиля своими руками (видео)

Компрессор для покраски автомобиля своими рукамМногим известно, что можно собрать компрессор из старого холодильника, причём в условиях домашней мастерской, без особых навыков. Но не всем знакома технология и секреты. Если хорошо подумать — воздушный компрессор может пригодиться в любом гараже, в любой мастерской и домашнем хозяйстве. С его помощью можно покрасить автомобиль, подкачать колёса, запустить любой пневматический инструмент. Даже сдувать пыль — тоже пригодиться. Рассмотрим версию для покраски.

Требования к установке

Покраска — ответственное дело. Такой компрессор должен отвечать ряду требований. Главное из них — равномерное поступление воздуха, причём без инородных тел. Самые нежелательные дефекты на ЛКП — зернистость, шагрень, каверны на поверхности. Если поток воздуха будет не стабильным — всё это будет иметь место, включая матовые пятна и потёки. Специализированные фирменные компрессоры имеют всё необходимое, позволяющее исключить малейший брак. Но цена — зашкаливает.

Купить агрегат или собрать самому?

Компрессорная станция для покраски авто своими рукамиПоэтому, имеет смысл сделать компрессор для покраски автомобиля самостоятельно. Для этого стоит детально изучить устройство и принцип работы настоящего, заводского компрессора. А он одинаков у всех образцов. В баллоне создаётся высокое давление. Метод нагнетания воздуха не принципиален — он может быть механический или при помощи рук. В случае ручной подачи мы существенно экономим финансы, но где найти раба, способного качать непрерывно воздух. Автоматический процесс избавит от многих недостатков и проблем. Исключение — замена масла в компрессоре. Только механизм способен беспрерывно подавать струю воздуха в баллон! Теория проста, сделать персональную компрессорную станцию своими руками просто и быстро.

Компрессор из камеры автомобиля

Как сделать установку для нанесения краски из простой автомобильной камеры? Список нужного материала:

  • насос с манометром для функции нагнетателя,
  • автомобильная камера для функции ресивера,
  • шило,
  • комплект инструмента для ремонта,
  • сосок от автомобильной камеры.

Сложный этап — создание компрессорной станции. Камеру следует проверить на герметичность. Её накачивают. Если есть утечка воздуха — задача решается склеиванием или вулканизацией сырой резины. Потом шилом прокалывают отверстие. В него помещаем сосок для равномерного выхода воздушного потока. Вспомогательный штуцер крепят вклеиванием. Справиться с этой работой активно поможет ремонтный комплект. Потом штуцер присоединяют к краскопульту. Для контроля выхода струи воздуха выкручивают ниппель.

Но примечательно, что старый ниппель не удаляют. Он будет выполнять роль клапана и придерживать лишнее давление. Контрольную проверку величины давления проводят путём распыления красящего вещества на поверхность металла. Если краска ложится ровным слоем, значит — установка функционирует прекрасно! Дополнительный контроль величины давления можно проверить манометром. Воздушный поток даже после включения клавиши аэратора обязан быть скачкообразным!

Сконструировать домашний компрессор просто. А покраска автомобиля после его использования станет качественнее, чем при помощи баллончика. При работе в домашних условиях следует избегать проникновения в автомобильную камеру пыли, инородных тел, воды. Эти вещи могут проникнуть в краскопульт и окраску придётся проводить повторно. При правильной эксплуатации наш агрегат будет трудиться долгое время, а нагнетание воздуха желательно автоматизировать.

Мастера часто подмечали, что самодельный компрессор может служить гораздо дольше, чем фабричный. И независимо — отечественного или импортного производства. Вещь, собранная своими руками, обладает положительной энергетикой. Её проще ремонтировать и обслуживать — ведь Вам отлично известны её слабые стороны и конструкция.

Компрессор из старого холодильника

Агрегат, изготовленный из узлов древнего холодильника, не станет уступать в работе компрессорам элитных производителей. Для его конструирования будут нужны:

  • манометр,
  • преобразователь ржавчины,
  • компрессорный ресивер,
  • переходники с резьбой,
  • реле для качественного контроля силы давления потока в нашем компрессоре,
  • фильтрующий топливный элемент под бензин,
  • масло влагоотделяющий фильтр и его редуктор,
  • двигатель, приводящий в движение установку,
  • крестовина с резьбой 3/4 дюйма для водопроводов,
  • переключатель на напряжение 220 В,
  • герметик,
  • двигательное масло марки 10W40,
  • трубки из латуни,
  • шланг для масла,
  • простой шприц,
  • доска потолще,
  • краска по металлу,
  • фильтрующий элемент системы питания для дизельного двигателя,
  • мебельные колёсики,
  • надфиль,
  • шпильки, гаечки, шайбы,
  • фум лента,
  • автомобильные хомутики.

Материалы для компрессора из холодильникаВ качестве мотора может пригодиться компрессорная установка от раритетного совкового холодильника. Компрессор из холодильника на нашем примере — самое оптимальное решение. Он имеет одно отличное преимущество — реле пуска компрессора! Очень старые советские модели имеют преимущество перед заграничными конкурентами. Они способны нагнетать очень высокое давление. При сборке требуется тщательно удалить ржавчину из исполнительного блока.

Преобразователь ржавчины сможет выполнить качественную обработку компрессора и не допустить дальнейшего окисления. Это одновременно подготовит корпус рабочего двигателя к покраске. Затем переходят к смене масла. Ясное дело, что старый холодильник если и подвергался техническому обслуживанию, то очень давно. Это касается и замене в нём масла. Но у подобной ситуации есть и оправдание — система абсолютно полностью находится в изоляции от окружающей среды. Подойдёт полусинтетическое масло. Это современное смазочное вещество по своим свойствам не хуже масла для компрессоров. Оно замечательно справится с задачей — в нём много качественных и действенных присадок. На корпусе компрессора находим 3 трубочки: две из них являются открытыми, оставшаяся герметично запаяна. Подаём на компрессорную установку питание и определяем характер и направление передвижения воздушного потока. Лучше сразу записать или пометить втягивающий и выпускающий воздуховод.

Запаянная трубка нужна для смены масла. Её мы удаляем надфилем, сделав надпил по окружности трубки. Важно не допустить попадание металлической стружки внутрь компрессора. Отламываем трубку и сливаем полностью масло в ёмкость, которая позволит нам определить его объём. При помощи простого медицинского шприца вливаем полусинтетику, причём с большим объёмом, чем вылилось!

После заливки смазывающая система мотора подвергается заглушиванию. Подбирают подходящий винтик и герметизируют фум лентой. Следует помнить, что из выходной трубочки для воздуха иногда будет проникать масло в форме капелек. От этого спасёт масловлагоотделитель для компрессора. Сборку установки начинают с укрепления мотора с реле пуска на основании из дерева. Он должен быть в том же положении, что и на раме. От правильности установки и монтажа компрессора зависит правильность переключения рабочих режимов!

Ресивер

Самодельный ресивер для компрессораКак сделать ресивер? Хорошо использовать баллон от простого огнетушителя. Он прекрасно выдерживает большое давление и у него есть хороший запас прочности. Баллон — отличный выход для навесного технологического оборудования. За основу можно взять огнетушитель марки ОУ-10 с объёмом 9,99 литра. Он способен выдержать давление до 16 МПа. Откручиваем у нашей заготовки запорно-пусковой механизм и вкручиваем переходник. Если найдём коррозию, то безжалостно удалим её. Убрать внутреннюю ржавчину сложно, для этого заливаем преобразователь ржавчины в ёмкость баллона и болтаем содержимое. После завершения прочистки вкручивают крестовину для водопровода.

Доска из дерева будет являться хорошей основой для крепления мотора и корпуса огнетушителя. На одной линии желательно расположить все рабочие детальки и узлы. На роль крепежа пойдут резьбовые шпильки, их надо продевать в полученные сверлением дырочки. Потребуются гайки и шайбочки. После берут ресивер и располагают его вертикально. Понадобятся 3 листа фанеры. Один лист — для сквозного отверстия под баллон. Оставшиеся 2 листа скрепляются саморезами к главной доске и приклеиваются к тому листу, что держит ресивер. В основе из дерева делают выемку для дна ресивера. Для передвижения агрегата крепим мебельные колёсики.

Систему следует защитить от пыли с помощью бензинового фильтра для грубой очистки горючего. Он станет выполнять роль воздухозаборника. Пригодится шланг из резины и входная трубочка от нагнетателя. На входе давление воздуха очень низкое, хомуты не пригодятся. На выходе монтируют масло влагоотделитель для блокировки капель жидкости. Подойдёт фильтрующий элемент системы питания (говоря простыми словами — фильтр). Нужны будут хомуты для автомобиля. Масло влагоотделитель соединяют с входом редуктора, а выход вкручивается в уже заготовленную нами крестовину с левой стороны. С правой стороны вкручивается манометр для мониторинга величины давления. А сверху крестовины вкручиваем реле для регулировки.

Регулировка силы давления в системе

Схема подключения самодельного компрессораРегулировочное реле позволяет ставить нужный диапазон или предел ресиверного давления. А в требуемый момент прерывать цепь питания нагнетателя системы. В виде исполняющего агрегата советуют применять РДМ-5. С его помощью компрессор будет запускаться при снижении давления воздуха в резервуаре ниже требуемой величины и отключаться, если параметры будут выше допустимых. Требуемую величину воздушного потока настраивают на реле с помощью пары пружинок. Задача большой пружины — делать слабое давление. А маленькая пружинка позволяет регулировать верхний предел и устанавливать конечную границу выключения всей установки компрессора.

РДМ-5 проектировалась для линий водопровода. Реально — это простой двухконтактный отключатель. На данном примере — один контакт необходим для коммутации с нулём сети, другой необходим для коммутации с нагнетателем. Сетевая фаза проводится через тумблер для подсоединения ко второму входу установки компрессора. Тумблер поможет оперативно отсоединять систему от энергоснабжения. Все электрические контакты хорошо пропаивают. Потом компрессорную установку выкрашивают и тестируют. Во время тестового пуска проверяют работу реле и герметичность системы. Пробный пуск позволит определить величину оптимального давления для окрашивания равномерным слоем. Для обеспечения качественной и продолжительной работы компрессора требуется устраивать ТО. Важное мероприятие при этом — замена масла.

Если Вы всё же решились купить воздушный компрессор заводского изготовления — изучите его параметры и возможности. Предпочтение отдавайте хорошо известным фирмам.

poliryi.ru

варианты изготовления, необходимые детали, схемы

Очень часто при производстве ремонтных работ в квартире, частном доме или в гараже требуется сжатый воздух. Но основная проблема в том, что оборудование, способное обеспечить его необходимое количество, имеет довольно высокую стоимость. При этом, если мастер не занимается подобными работами профессионально, не имеет смысла тратить большие деньги, а значит, нужно искать более дешёвые варианты решения вопроса. Одним из таких является изготовление воздушного компрессора своими руками из подручных материалов. Именно об этом и пойдёт речь в сегодняшней статье.

Воздушный компрессор своими рукамиКомпрессор незаменим практически во всех ремонтных работах, особенно в гараже
ФОТО: drive2.ru

Содержание статьи

Устройство и принцип работы воздушного компрессора

Основным узлом подобного оборудования является нагнетатель, состоящий из электродвигателя и поршней. Однако стоит сразу отметить, что компрессоры могут предназначаться для различных целей. К примеру, автомобильное устройство, предназначенное для подкачки шин, также называется компрессором, но его невозможно применить для подачи воздуха на краскопульт. Всё дело в том, что подобным устройством воздух подаётся неравномерно, что неприемлемо при окраске поверхностей. Для равномерной подачи на краскопульт, устройство комплектуется специальным резервуаром – ресивером.

Сам по себе такой компрессор не годится для аэрографии или покраскиСам по себе такой компрессор не годится для аэрографии или покраски
ФОТО: drive2.ru

Подготовка к изготовлению воздушного компрессора своими руками

Работы по изготовлению самодельного компрессора своими руками начинаются с основного узла – нагнетателя. Поэтому, первым делом, следует определиться, что послужит его базой. Нагнетатель можно демонтировать не только с различной бытовой техники, отслужившей свой век, но и с двигателей некоторых автомобилей.

Вот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресиверомВот такой компрессор от холодильника можно пустить в дело, если оборудовать его ресивером
ФОТО: drive2.ru

Многие мастера, профессионально занимающиеся аэрографией или иными работами, требующими наличия сжатого воздуха, в небольших помещениях, отдают предпочтение именно воздушным электрическим компрессорам 220 В, изготовленным своими руками. Это обусловлено их более тихой (в сравнении с заводскими вариантами) работой.

Самодельные компрессоры работают значительно тише, нежели поршневые заводскиеСамодельные компрессоры работают значительно тише, нежели поршневые заводские
ФОТО: drive2.ru

Ресивер для компрессора своими руками: из чего его сделать

Наиболее простым вариантом здесь будет использование бескамерного колеса от автомобиля, однако стоит помнить, что для поездок диск после модернизации будет уже непригоден. Но такой  самодельный ресивер для компрессора максимально прост в изготовлении, а потому более приемлем для небольших объёмов работ, таких, как аэрография.

Ресивер для компрессора можно приобрести, но дешевле изготовить самостоятельноРесивер для компрессора можно приобрести, но дешевле изготовить самостоятельно
ФОТО: krsk.au.ru

Если требуется больший объём воздуха, лучше всего в качестве ресивера при изготовлении компрессора своими руками использовать огнетушитель или старый газовый баллон.

Нагнетатель, манометр и иные детали

Если планируется использование мощного нагнетателя, демонтированного со старой техники, необходимо приобрести манометр и аварийный клапан, который не позволит давлению в ресивере подняться выше допустимого. Что же касается простейшего компрессора из старого колеса, то здесь вполне подойдёт и автомобильное устройство, работающее от прикуривателя и используемое для подкачки шин. Однако и такой нагнетатель может создать избыточное давление, которое приведёт к разрыву покрышки. Подобная ситуация очень опасна и чревата травмами, порой не совместимыми с жизнью. Поэтому об аварийном клапане забывать нельзя ни в коем случае.

Старое колесо от машины неплохо справится с ролью ресивераСтарое колесо от машины неплохо справится с ролью ресивера
ФОТО: drive2.ru

Рассмотрим пример простейшего компрессора на основе автомобильного электронасоса и бескамерного колеса в качестве ресивера.

Как сделать простейший компрессор своими руками

Для работы потребуется приобрести аварийный клапан и штуцер подкачки (ниппель, золотник, «сосок»). В колёсном диске для него нужно просверлить дополнительное отверстие, как и для аварийного клапана. Далее штуцер подкачки и клапан устанавливаются на своё место, колесо собирается. Остаётся подключить к одному из штуцеров подкачки автомобильный электрический насос, а ко второму шланг отвода на краскопульт или аэрограф. Теперь, после заполнения колеса воздухом, мини-компрессор, изготовленный своими руками, можно использовать по назначению.

Подобные штуцера можно приобрести в любом автомагазине за копейкиПодобные штуцера можно приобрести в любом автомагазине за копейки
ФОТО: eckonom.ru

Изготовление компрессоров своими руками на основе различных приборов

Самодельные компрессоры можно изготовить, используя в качестве основы детали от холодильника или пылесоса. Такие устройства, при их изготовлении, не потребуют больших затрат труда, а также не будут расходовать много электроэнергии. Если же мастеру требуется более мощное устройство, то для изготовления компрессора своими руками можно использовать оборудование, к примеру, от автомобиля ЗИЛ 130, КамАЗ или иной машины, в системах которой используется сжатый воздух.

Вот такие компрессоры стоят на автомашинах КамАЗ и вполне подходят для изготовления самодельного агрегатаВот такие компрессоры стоят на автомашинах КамАЗ и вполне подходят для изготовления самодельного агрегата
ФОТО: krsk.au.ru

Стоит в общих чертах разобраться в изготовлении подобных устройств.

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

  • ресивер;
  • фильтр и влагомаслоотделитель;
  • редуктор с манометром;
  • сам компрессор от холодильника, который демонтируется вместе с реле;
  • предохранительный (аварийный клапан).
Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливатьВот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливать
ФОТО: aredi.ru

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.

Схематический рисунок самодельного компрессораСхематический рисунок самодельного компрессора
ФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.

Вот такой фильтр воздуха на входе будет в самый разВот такой фильтр воздуха на входе будет в самый раз
ФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.

На автомобильных ресиверах предохранительные клапаны уже установленыНа автомобильных ресиверах предохранительные клапаны уже установлены
ФОТО: drive2.ru

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

С такими пылесосами насадка-пульверизатор шла в комплектеС такими пылесосами насадка-пульверизатор шла в комплекте
ФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банкуИменно так и выглядела насадка, которая надевалась на стеклянную банку
ФОТО: starina.ru

Изготовление компрессора для аквариума своими руками

Такие устройства довольно востребованы среди потребителей. Но следует сразу оговориться – смысла в подобной работе практически нет. Стоимость такого оборудования на российском рынке минимальна, а вот времени это может занять прилично. К тому же, некоторые детали всё равно придётся приобретать. Поэтому стоит сначала подумать, надо ли затевать подобную работу?

Компрессор для аквариума – вещь необходимаяКомпрессор для аквариума – вещь необходимая
ФОТО: seaforum.aqualogo.ru

Совет! Перед тем, как начать изготовление своими руками какого бы то ни было прибора, необходимо просчитать, будет ли выгода от подобной работы, «стоит ли игра свеч».

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

Приобрести можно абсолютно любой компрессор, в зависимости от нуждПриобрести можно абсолютно любой компрессор, в зависимости от нужд
ФОТО: compressortyt.ru

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

Схема компрессора с небольшими ошибкамиСхема компрессора с небольшими ошибками
ФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температурКонденсат на окнах возникает также из-за перепада температур
ФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шлангаЧётко видно армирование кислородного шланга
ФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

Компрессор от автобуса «Икарус» на ресивере из баллонаКомпрессор от автобуса «Икарус» на ресивере из баллона
ФОТО: drive2.ru

Регламентные работы перед запуском компрессора

Собрав своими руками компрессор для краскопульта или иных работ, его следует испытать. Однако перед этим, как и впоследствии, перед каждым запуском, следует произвести определённые действия, а именно:

  • проверить плотность и надёжность всех соединений;
  • осмотреть визуально шланги и трубки на предмет трещин или разрывов.
Такие проблемы нередки, когда шкив задевает шлангТакие проблемы нередки, когда шкив задевает шланг
ФОТО: sharx.org

После того, как двигатель компрессора запущен, необходимо проверить настройку редуктора по манометру. Ответ на вопрос, как настроить компрессор на нужное давление, несложен. Оно выставляется при помощи регулятора, установленного на манометре, посредством поворота рукоятки вправо-влево. А максимальное давление воздуха в ресивере компрессора из двигателя регулируется аварийным клапаном, который срабатывает при превышении допустимого порога.

Этот манометр позволяет регулировать давлениеЭтот манометр позволяет регулировать давление
ФОТО: бигсклад.рфА такой потребует установки дополнительного регулятораА такой потребует установки дополнительного регулятора
ФОТО: conrad.ru

Также перед запуском стоит проверить и входной патрубок, по которому воздух поступает в нагнетатель. Установленный на нём воздушный фильтр должен быть чистым, дабы не усложнять работу двигателя излишней нагрузкой.

Подводя итоги

Как наверняка уже стало понятно читателю, вопрос, как изготовить самодельный компрессор, не слишком сложен. Дополнительного оборудования, которое придётся докупить, потребуется минимум, значит, и стоимость готового агрегата будет невысокой. Если же говорить о цене на поршневые компрессоры в магазине, то самодельное устройство и вовсе покажется бесплатным. При этом, у изделия, собранного своими руками, есть огромное преимущество перед заводским. Оно значительно надёжнее, его легко можно починить. Ведь каждая деталь, каждый винтик агрегата будет знаком мастеру, значит, и заменить элементы труда не составит. А о функциональности воздушного компрессора, собранного своими руками, говорить даже и не стоит.

Как выглядят такие аппараты, можно узнать из примеров.

Очень надеемся, что изложенная сегодня информация была не только интересна, но и полезна нашему читателю. При возникновении любых вопросов по теме, задавайте их в обсуждениях ниже. Редакция Homius постарается ответить на них в максимально сжатые сроки. Там же можно прокомментировать статью, выразить своё мнение о прочитанном или поделиться личным опытом.

Если вам понравилась статья, не забудьте оценить её. А напоследок, как уже повелось, предлагаем вашему вниманию короткий, но довольно информативный видеоролик, который поможет более полно раскрыть сегодняшнюю тему.



Предыдущая

Бытовая техникаДегидратор для овощей и фруктов: что такое, как выбрать

Следующая

Бытовая техникаКак заточить цепь бензопилы: способы, инструменты и приспособления

Понравилась статья? Сохраните, чтобы не потерять!

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

homius.ru

Компрессор для покраски автомобиля. Компрессор для покраски авто своими руками :: SYL.ru

Если у вас есть компрессор для покраски, то можно производить различные манипуляции. Например, покрасить автомобиль, накачать шины, осуществить подачу воздуха на различный пневматический инструмент. В данной статье будет рассмотрено, как изготовить компрессор своими руками. Причем использоваться будут только доступные материалы каждому. Компрессор в гараже – это незаменимая вещь, он всегда окажется полезным как при уборке, так и при покраске.

Нужен ли вам компрессор?

компрессор для покраски

Причем последняя функция компрессора необходима очень часто. Но крайне важно, чтобы компрессор соответствовал определенным требованиям. Начать стоит с того, что воздух должен поступать в краскопульт максимально равномерно, в нем не должно содержаться примеси, например, маленьких капелек воды, машинного масла либо иных твердых частиц. Обратите внимание на то, что компрессор для покраски авто должен выдавать максимально чистый воздух.

Всем известно, что эффект апельсиновой корки возникает в тех случаях, если в воздух попадают посторонние частицы. Все те воздушные компрессоры, которые вы можете увидеть в магазинах, имеют очень высокую цену, но зато они обладают всеми необходимыми качествами. Но стоит отметить, что самостоятельно изготовить компрессор, который не будет уступать профессиональным или полупрофессиональным моделям, довольно несложно.

Принцип работы компрессора

компрессор для покраски авто

Принцип работы как у всех одинаков, его довольно несложно можно описать несколькими словами. Имеется бак, в котором хранится сжатый воздух. В него нагнетается воздух либо механическим способом, либо вручную. Последний вид подачи выгоден только с экономической точки зрения, на него необходимо потратить много сил и энергии. В случае если происходит автоматическое нагнетание, вы тратите несколько больше средств, зато никакого физического труда вы не выполняете.

Конечно, накладываются некоторые требования, такие как необходимость заменять масло в воздушной помпе для обеспечения ее смазывания. Воздух подается от нагнетателя к ресиверу. От последнего поступает на краскопульт. Как видите, принцип действия несложен, довольно просто изготовить качественный компрессор своими руками для покраски, а весь процесс займет несколько минут.

Простейший компрессор

компрессор своими руками для покраски

Если вам необходим компрессор на короткий срок, разумнее сделать несложную конструкцию, на которую вы потратите немного времени. Чтобы изготовить устройство, вам потребуется следующий набор материалов:

  1. В качестве ресивера используется обычная камера автомобильная, причем она может быть как без покрышки, так и с ней.
  2. В качестве нагнетателя воздуха можно использовать ручной насос, ножной, электрический. Главное чтобы в нем имелся манометр – устройство измерения давления.
  3. Также вам потребуется негодная камера, а именно – от нее сосок с золотником.
  4. Комплект для ремонта резиновых изделий.
  5. Шило.

Когда у вас будут под рукой все необходимые приспособления, можно начать изготовление. Стоит отметить, что использовать материалы можно различные, в каждом гараже их найти не составит труда. Несложный компрессор своими руками для покраски сделать можно довольно быстро.

Процесс изготовления

компрессор для покраски автомобиля своими руками

Для изготовления компрессора возьмите камеру, проверьте ее на наличие повреждений. Для этого накачайте насосом и опустите в емкость с водой. Если у камеры будут наблюдаться трещины, порезы, маленькие дырочки, то в воде будут образовываться пузыри. При необходимости следует провести ремонт камеры. Для этого нужно использовать ремкомплект камер. Дальнейшее изготовление ресивера заключается в том, что необходимо проделать небольшое отверстие, в которое будет произведена установка дополнительного соска. С его помощью осуществляется подача воздуха к потребителю – краскопульту. Этот штуцер необходимо приклеить к камере и произвести соединение с краскопультом при помощи пневмотрубки.

Единственная доработка, в которой нуждается компрессор для покраски автомобиля, своими руками изготавливаемый, – это необходимость выкручивания золотника. Обратите внимание на то, что только в этом штуцере нужно выкручивать золотник, в родном это делать не нужно. Причина в том, что через него воздух должен проходить свободно, но обратно ему не нужно выходить. Чтобы определить оптимальное давление, необходимо произвести включение устройства и попробовать распылить краску на поверхность. Главное, чтобы краска ложилась на поверхности равномерно, не было разрывов. Контроль давления производится по манометру. Причем во время начала работы краскопульта давление не должно изменяться скачками.

Изготовление полупрофессионального компрессора

Как показывает практика, компрессор для покраски автомобиля, своими руками изготовленный, обладает большим сроком службы, причем в этом он выигрывает у фирменных образцов. Все дело в том, что такие компрессоры делаются для себя, а не для продажи, поэтому при изготовлении большой упор делается на доступность материалов и их срок службы. Чтобы изготовить практически профессиональный компрессор, вам потребуются следующие материалы:

  • Механический или электрический манометр.
  • Электромагнитное реле для контроля давления в ресивере.
  • Воздушный редуктор-фильтр для отделения масла.
  • Бензиновый фильтр для карбюраторных автомобилей.
  • Крестовина для водопровода с резьбой. Внутренний размер – три четверти дюйма.
  • Переходники с резьбой.
  • Хомуты.
  • Двигатель для изготовления нагнетателя.
  • Ресивер с необходимой емкостью.
  • Моторное масло, желательно полусинтетика, значения вязкости 10W40.
  • Выключатель 220 Вольт 5 Ампер.
  • Трубки из латуни.
  • Шланги, устойчивые к воздействию масла.
  • Шприц 10 или 20 кубов.
  • Отрезок бруса для изготовления основания.
  • Силиконовый герметик или лента.
  • Краска.
  • Надфили.
  • Небольшие колесики, чтобы сделать ваше устройство передвижным.
  • Топливный фильтр для дизельного мотора.
  • А также большое количество гаек, саморезов, шайб, болтов.

С поиском всех необходимых материалов не будет трудностей, но самое главное – это найти подходящий источник воздуха, то есть нагнетатель. Вот какой компрессор для покраски оказывается простой в изготовлении, нужно только обзавестись одним или двумя ненужными холодильниками.

Основа компрессора – двигатель

какой компрессор для покраски

Для нагнетания воздуха можно использовать компрессор, извлеченный из холодильника. У него имеется специальное пусковое реле, которое поможет поддерживать необходимый уровень давления в ресивере компрессора. Причем советские модели холодильников оборудовались компрессорами, которые могут производить нагнетание очень высокого давления, импортные образцы этой бытовой техники не идут ни в какое сравнение. Для начала разберите холодильник, вытащите из него компрессор, произведите очистку от многолетних слоев грязи и пыли. Первым делом необходимо произвести замену масла в корпусе компрессора.

Вы понимаете, что не каждый холодильник подвергался техническому обслуживанию. Все дело в том что система максимально герметична. Следовательно, в нее не проникает ни воздух, ни посторонние предметы, ни вода. Для смазки компрессора можно использовать моторное масло для двигателей, желательно полусинтетику. Стоит заметить, что воздушный компрессор для покраски нуждается в специальном масле. Но его можно заменить и полусинтетикой, характеристики почти одинаковые.

Автоматика для компрессора

воздушный компрессор для покраски

Конечно, потребуется автоматизировать процесс накачки воздуха в ресивер. Для этого необходимо использовать датчик давления электронного типа, а также микроконтроллер для управления нагнетателем. Выход компрессора соединяется с ресивером. В последнем произведена установка датчика давления. Такой компрессор для покраски авто будет работать независимо от вас, вам потребуется только включить его в розетку.

При произведении накачки воздуха в ресивер происходит постоянный контроль давления. Для равномерной работы краскопульта необходимо чтобы давление колебалось в определенном интервале. Поэтому нужно установить микроконтроллерное устройство на срабатывание при определенных значениях параметра. При достижении максимально заданного давления необходимо, чтобы нагнетатель отключался. Если же давление в ресивере опускается ниже минимального значения, должно происходить включение нагнетателя. Вот такой несложный процесс протекает в самодельном компрессоре.

www.syl.ru

Компрессор своими руками: воздушный, из камеры автомобиля

Компрессоры получили весьма широкое распространение, они применяются для покраски транспортных средств, а также выполнения других работ. Стоимость промышленного варианта исполнения достаточно велика, именно поэтому многие рассматривают возможность создания самодельной конструкции. Провести ее сборку можно своими руками, для чего требуется относительно небольшое количество инструментов и времени.

Компрессор своими рукамиКомпрессор своими руками

Из чего можно сделать компрессор своими руками

Существует довольно большое количество рекомендаций, касающихся самостоятельного сбора компрессор своими руками. В качестве основы могут применяться самые различные устройства:

  1. Огнетушитель и газовый баллон.
  2. При применении деталей холодильника.
  3. Редуктора.

В целом можно сказать, что в качестве основы могут применяться самые различные устройства, важно знать принцип действия классического компрессора. Подобная информация существенно упростить сборку самодельного устройства.

Особенности

Довольно распространенным вопросом можно назвать то, какое устройство больше всего подходит для выполнения покрасочных работ. Это связано с тем, что самодельный компрессор для покраски должен обеспечивать равномерное поступление воздуха без различных примесей. При неравномерности подачи воздуха есть вероятность появления подтеков и других дефектов.

Фирменное оборудование характеризуется наличием достаточно большого количества различных функций, которые существенно расширяют область применения устройства. Примером можно назвать использование компрессора для качественной работы аэрографа. Однако, покупные варианты исполнения обходятся намного дороже, что можно назвать их существенным недостатком.

Принцип работы любого подобного устройства, вне зависимости от того, является ли оно покупным или самодельным, заключается в следующем:

  1. В установленном накопительном резервуаре создается излишнее давление.
  2. Воздух может нагнетаться самым различным образом, чаще всего ручным методом.
  3. Механическое устройство предназначено для обеспечения равномерной подачи воздуха.

Схема для сборки компрессора своими рукамиСхема для сборки компрессора своими руками

Некоторые ошибки могут привести к тому, что вещество будет подаваться неравномерно.

Именно поэтому уделяется внимание рекомендациям по сборке самодельной конструкции.

Простой самодельный компрессор

Встречается просто огромное количество различных вариантов исполнения самодельных компрессоров, некоторые сделать просто, с другими может возникнуть довольно много трудностей. Простая схема компрессора представлена сочетанием следующих элементов:

  1. Устройств состоит из автомобильного насоса или камеры, которые выступают в качестве ресивера и нагнетателя. При этом проводится установка манометра, используемого для определения давления в системе.
  2. Обычное шило, камерный сосок и ремкомплект. Эти элементы требуются для самостоятельного проведения работы.

При рассмотрении того, как сделать компрессор своими руками следует учитывать, что выполнять работу следует в гараже. Работа проводится следующим образом:

  1. Для начала проверяется состояние камеры, так как она не должна иметь существенных дефектов. Для этого проводится ее накачивание. При наличии утечки проводится заклеивание отверстия при помощи специального комплекта.
  2. Применяемый чертеж компрессора предусматривает создание ресивера, для чего делается отверстие при помощи шила. Оно требуется для установки соска, через который воздух будет выходить равномерно.
  3. Современный компрессор для покраски авто также должен иметь дополнительный штуцер, который крепится путем вклеивания. Для выхода воздушного потока проводится выкручивание ниппеля.
  4. Родной ниппель служит в качестве клапана, который предназначен для сдерживания высокого давления. За счет этого существенно повышается эффективность насосной станции.

Простой компрессор своими рукамиПростой компрессор своими руками

Конструкция предусматривает наличие манометра, который применяется для контроля давления в системе.

Рассматриваемый мощный компрессор весьма дешевый в изготовлении, а также получил широкое распространение.

Функциональный самодельный компрессор

Довольно производительное оборудование можно создать при применении элементов, снятых с холодильника. Затратная часть зависит от того, можно ли найти условно бесплатное комплектующее. Высокую мощность и производительность можно достигнуть при применении следующих элементов:

  1. Требуется компрессор от бытового холодильника. Найти его можно практически за бесценок.
  2. Емкость для ресивера может быть изготовлена из газового баллона, огнетушителя или сварной трубы. Самостоятельно изготовить емкость из листового металла достаточно сложно, так как нужно обеспечить высокую степень герметичности.
  3. Требуемая и воздушная арматура. В их качестве можно использовать шланги, трубки, тройники и другие фитинги.
  4. Регулятор рабочего давления. В его качестве применяется редуктор различного типа. Рекомендуется отдавать предпочтение конструкциям компактных размеров.
  5. Манометры при наличии редуктора. Подобное устройство используется для определения давления в системе.
  6. Устанавливаются фильтры, которые предназначены для очистки воздуха на выходе.
  7. Отделитель влаги на выходе. Этот элемент требуется для случая, когда применяется компрессор с «мокрой» смазкой.
  8. Реле давления. Для обеспечения высокой степени функциональности устройства оно должно позволят проводить регулировку давления в требуемом диапазоне.
  9. Аварийный клапан. Есть вероятность того, что давление возрастет до критического значения. В этом случае аварийный клапан проводит сбрасывание излишнего давления.

Такой вариант исполнения может применяться для работы с покраской или накачивания шин, для обеспечения требуемых условий для работы пневматического инструмента. Однако, компрессор холодильника не обеспечивает требуемое давление в системе.

Воздушный компрессор средней мощности

Проблем с созданием профессионального нагнетателя воздуха в домашней мастерской также не возникает. Перед непосредственным проведением работ нужно найти следующее:

  1. Измерительный прибор, предназначенный для контроля давления.
  2. Ресивер для компрессора.
  3. Реле, которое позволяет изменять и контролировать требуемое давление.
  4. Переходящие элементы с резьбовой поверхностью.
  5. Топливные фильтры для контроля чистоты воздушного потока.
  6. Крестовина водопроводного типа.
  7. Редуктор с масловлагоотделяющим фильтром.
  8. Мотор, предназначенный для применения на компрессорной установке.
  9. Гибкие фиксирующие хомуты.
  10. Моторное масло.
  11. Тумблер, предназначенный для обрыва сети на 220 В.
  12. Латунные трубки и малостойкие шланги.
  13. Фильтры системного питания.
  14. Краска по металлу.
  15. Герметические вещества.
  16. Соединительные элементы, в качестве которых могут применяться шпильки, болты и гайки, а также многие другие подобные изделия.

В рассматриваемом случае в качестве основы применяется компрессор от старой холодильной установки. Его применение характеризуется одним существенным достоинством – есть пусковое реле.

Среди особенностей схемы установки отметим следующие моменты:

  1. Для начала рекомендуется провести замену масла. Специальное компрессорное масло имеет в составе большое количество различных присадок, которые существенно расширяют область применения устройства.
  2. Используемый элемент от холодильника, которые могут применяться для транспортировки воздуха. Запаянная трубка должна быть удалена, для чего она срезается.
  3. Баллоны применяются для накопления воздуха перед его подачей. Примером можно назвать огнетушитель типа ОУ-10, рабочий объем которого составляет 10 литров.
  4. Для того чтобы упростить перемещение компрессора рекомендуется разметить все на одном основании, в качестве которой используется фанера или доска.
  5. Двигатель можно закрепить при помощи шпилек, для которых предварительно создаются специальные отверстия.
  6. Ресивер должен быть расположен исключительно в вертикальном положении. Стоит учитывать, что нужно обеспечивать надежное крепление этого элемента.
  7. Для того чтобы исключить попадание в систему пыли следует проводить установку специальных масляных фильтров. Даже несущественная концентрация различных примесей может негативно отразится на процессе покраски. Также нельзя допускать попадание влаги.
  8. Трубки на выходе фиксируются при помощи специальных хомутов. Это связано с тем, что слишком высокое давление оказывает негативное воздействие на трубки.
  9. Фиксируется и регулировочное реле, предназначение которого заключается в контроле давления. За счет этого существенно расширяется функциональность устройства.
  10. Устанавливается тумблер, отвечающий за включение и выключение оборудования. Обесточивание конструкции не предусматривает отсоединение кабеля от сети питания, что достаточно удобно.

В целом можно сказать, что получаемый компрессор характеризуется достаточно высокой функциональностью в применении.

Проверка работоспособности

Прежде чем применять устройство его следует проверить. Это связано с тем, что механизм работает от электричества, а значит есть высокая вероятность поражения электрическим током. Рассматривая особенности проверки подобных устройств отметим следующие моменты:

  1. Проверяется состояние всех электрических соединений. Некачественное подсоединение приводит к короткому замыканию или поражения током.
  2. Уделяется внимание герметичности всех трубок. Принцип работы компрессора заключается в создании высокого давления. Проверить герметичность трубок достаточно сложно, как правило серьезные дефекты проявляются практически сразу.
  3. При использовании компрессора для покраски нужно сначала использовать его для работы с неответственными элементами. Это связано с тем, что попадание незначительных частиц может привести к существенному снижению качества поверхности.

Использовать компрессор можно только после проверки устройства, так как допущенные ошибки могут снизить эффективность или привести в непригодность всей конструкции.

Компрессор из камеры автомобиля

Довольно большое распространение получили компрессоры из камеры автомобиля. Это можно связать с низкой стоимостью получаемого устройства. Среди особенностей подобного варианта исполнения отметим следующие моменты:

  1. Собрать механизм можно в домашней мастерской. На этом уйдет относительно небольшое количество времени, а для работы требуется стандартный набор инструментов.
  2. Стоимость конечного изделия относительно невелика. Это связано с тем, что практически все необходимое можно найти в гараже.
  3. Может применяться для накачивания покрышек или для проведения покрасочных работ. За счет этого существенно расширяется область применения устройства.
  4. При соблюдении рекомендаций по сборке можно обеспечить длительный срок службы.

Сегодня компрессоры встречаются практически в каждом гараже. Для того чтобы сэкономить на их покупке можно провести сбор самодельной конструкции.

Самодельный компрессор из автомобильной камерыСамодельный компрессор из автомобильной камеры

В заключение отметим, что проводить выбор наиболее подходящей самодельной конструкции следует исходя из поставленной задачи. Примером можно назвать оборудование покрасочной мастерской, рассчитанной на длительную работу. Для накачивания покрышек подойдет менее функциональный компрессор, который в изготовлении проще и обойдется намного дешевле.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Как сделать воздушный электрический компрессор 220В своими руками

Компрессор для покраски авто

Для покраски авто, как правило, используется устройство для распыления краски. Это воздушный компрессор и соединённый с ним краскопульт. Если вы планируете такое оборудование для своего гаража, то можете сделать компрессор своими руками или приобрести заводскую модель.

Вполне очевидно, что купить готовое изделие гораздо проще. Это влечёт за собой меньше трудозатрат. Однако самостоятельное изготовление — это существенная экономия финансов. Кроме того, знатоки утверждают, что самодельный мощный электрический компрессор для авто с реле и ресивером может быть гораздо эффективнее и долговечнее серийного изделия. Ниже расскажем о том, как сделать компрессор для покраски авто под напряжение в 220В самостоятельно.

Компрессор своими рукамиКомпрессор для покраски авто своими руками

Необходимые материалы

Очевидно, что для работы нам будет необходимо собрать определённые материалы. Итак, чтобы собрать самодельный воздушный компрессор под напряжение в 220В для покраски авто, нам понадобятся следующие детали:

  • манометр;
  • редуктор с фильтром защиты от масла и влаги;
  • реле для регулировки давления;
  • фильтр очистки для бензиновых двигателей;
  • крестовина для воды с резьбой внутри;
  • переходники резьбовые;
  • хомуты;
  • мотор;
  • ресивер;
  • масло для двигателя;
  • выключатель под напряжение в 220В;
Необходимые материалыМатериалы для самодельного компрессора
  • трубки из латуни;
  • маслостойкий шланг;
  • деревянная доска;
  • шприц;
  • средство для удаления ржавчины;
  • шпильки, гайки, шайбы;
  • герметик, фум лента;
  • эмаль для металла;
  • пилка или напильник
  • колеса от мебели;
  • фильтр моторный дизельный.

Собрать этот список несложно. После того как всё необходимое собрано, можем приступать к работе.

Собираем двигатель

Начинаем работу с самого важного элемента — двигателя, который будет создавать нужную величину давления воздуха. Здесь мы можем воспользоваться мотором от ненужного холодильника.

Его устройство включает в себя реле, которое понадобится для того, чтобы поддерживать заданную величину давления воздуха. Знатоки утверждают, что старые советские модели позволяют добиться более высокого давления, чем новые моторы импортного производства.

Извлекаем мотор из холодильника, старательно очищаем его и обрабатываем средством, позволяющим избежать окисления корпуса. После этого он будет готов для покраски.

Мотор от холодильника для компрессора под покраску автоСнимаем мотор холодильника

Теперь необходимо произвести замену масла в моторе. Для этого вполне подойдёт полусинтетическое — оно не хуже моторного и имеет массу полезных добавок.

В моторе есть 3 трубки: 1 закрытая и 2 открытые, с помощью которых циркулирует воздух. Для того чтобы определить входной и выходной каналы, включаем мотор и запоминаем, куда идёт поступление воздуха, и откуда он выходит. Закрытая трубка используется как раз для того, чтобы менять масло.Работая напильником, делаем надпил таким образом, чтобы избежать попадания в трубку опилок. Ломаем конец, удаляем масло и вливаем новое, пользуясь для этой цели шприцом.

Чтобы загерметизировать канал после замены масла, подбираем винт подходящего сечения, наматываем на него герметическую ленту и наглухо вкручиваем в трубку.

Мотор вместе с реле крепим на толстой доске, которая будет играть роль фундамента. Выбираем такое положение, в котором он находился в холодильнике. Это необходимо потому, что пусковое реле крайне чувствительно реагирует на то, как оно размещено. На нём есть, как правило, соответствующая маркировка — придерживайтесь правильного расположения для того, чтобы реле работало стабильно и правильно.

Мотор для компрессора Крепим мотор на подготовленную доску

Резервуар для сжатого воздуха

Воздушный резервуар — необходимый элемент, который обязательно входит в устройство компрессора. Он должен быть рассчитан на определённую величину давления, чтобы устройство работало корректно. Мы можем использовать как ресивер, старые ёмкости от десятилитровых огнетушителей — они прочны и герметичны.

Вместо пускового клапана наворачиваем на ресивер резьбовой переходник — для герметичности пользуемся специальной ФУМ-лентой. Если будущий ресивер имеет очаги ржавчины, от них нужно обязательно избавиться при помощи шлифования и обработки специальными средствами. Для того чтобы устранить очаги коррозии внутри, заливаем средство и хорошенько встряхиваем. После ставим водопроводный крестовик с применением герметика. Можем считать, что самодельный ресивер готов.

Резервуар для сжатого воздухаСтарый огнетушитель используем как резервуар для сжатого воздуха

Собираем устройство

Ресивер из огнетушителя вместе с мотором прикрепляем на основу из толстой доски. В качестве средств фиксации используем гайки, шайбы и шпильки. Ресивер должен располагаться вертикально. Для его крепления берём три фанерных листа, в одном из них проделываем отверстие для баллона. Два остальных листа крепим к деревянной основе и фанерному листу, который держит самодельный ресивер. На дно деревянной основы накручиваем колёсики мебельной фурнитуры для лучшей маневренности механизма.

На входную трубку компрессора надеваем резиновый шланг, к которому подсоединяем фильтр очистки для бензиновых двигателей. Дополнительные хомуты не понадобятся, поскольку величина входного давления воздуха сравнительно невысокая. Чтобы избежать наличия в потоке воздуха частиц влаги и масла, ставим на выходе масло-влагоотделяющий фильтр для дизельных двигателей. Здесь величина давления будет уже достаточно высокой, поэтому следует использовать для дополнительного крепления специальные хомуты с винтовыми креплениями.

На нижеприведённой схеме показано, как собирается самодельный автомобильный компрессор для покраски авто.

Схема компрессораСхема компрессора для покраски авто

Далее фильтр для очистки от масла и влаги подключаем к входу редуктора, который нам будет необходим для развязки давления в двигателе и баллоне. Осуществляем соединение по водопроводному крестовику с левой или правой стороны. С противоположной стороны крестовины ставим манометр для контроля уровня давления в баллоне. На верхний конец крестовика монтируем реле для регулировки. Уплотнение всех соединений выполняется при помощи герметика.

С помощью реле мы сможем подать в ресивер нужное нам давление, обеспечив при этом ступенчатую работу механизма. Реле настраивается двумя пружинами, одна из которых задаёт верхнюю границу давления, а вторая — нижнюю.Один контакт соединяем с нагнетателем, второй коммутируем с нулевой фазой сети. Второй сетевой вход нагнетателя соединяем посредством тумблера с фазой электросети. Тумблер даст возможность включать и выключать устройство от электропитания, не вынимая вилку из розетки. Осуществляем пайку и изолируем все электрические контакты. После покраски наш самодельный компрессор для авто будет готов к испытаниям.

Компрессор для покраски машиныСамодельный компрессор для покраски автомобиля

Испытываем и настраиваем самодельный компрессор для покраски авто

Для испытаний к выходу выполняем подключение краскопульта. Тумблер ставим в выключенную позицию и включаем вилку в электрическую розетку. Регулятор реле устанавливаем на самое маленькое значение и включаем тумблер. Для контроля используем манометр. Убеждаемся, что реле исправно в нужные моменты размыкает сеть.При помощи воды с моющим средством проверяем, насколько герметичны все шланги и соединения.

Далее освобождаем ёмкость от сжатого воздуха — после падения давления до определённого уровня реле должно включить мотор. Если всё работает нормально, можно попытаться применить аппарат для покраски подходящего объекта. Смотрим на качество и убеждаемся, что аппарат работает стабильно, и его можно использовать для работы с авто.

Покраска автомобиляПроверяем компрессор с помощью краскопульта

Заключение

Изготовление воздушного электрического компрессора своими руками не только помогает сэкономить финансы, но и позволяет создать агрегат для выполнения конкретных задач. Использовать его можно не только для покраски кузова авто. Он может быть полезен для пескоструйной обработки разных элементов авто, а также для продувания разных элементов и других задач, в которых требуется использование сжатого воздуха.

[democracy]

[democracy]

okuzove.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
