Топливоподкачивающий насос | Устройство автомобиля



Какое назначение топливоподкачивающего насоса, как он устроен и работает?

Топливоподкачивающий насос служит для подачи топлива из топливного бака через фильтры грубой и тонкой очистки в топливный насос высокого давления. В настоящее время на автомобильных дизельных двигателях применяют поршневые топливоподкачивающие насосы.

Топливоподкачивающий насос (рис.79) состоит из корпуса 1, в расточке которого установлен поршень 3, нагруженный пружиной 4. Поршень штоком 8 соединен с направляющей 10 роликового толкателя 11, который под действием пружины 9 прижимается к эксцентрику 12, расположенному на валу насоса высокого давления. В корпусе смонтированы впускной 7 и нагнетательный 2 клапаны, нагруженные слабыми пружинами, стремящимися удерживать их в закрытом положении, а также выполнен дренажный канал 13 для; отвода прорвавшегося топлива через неплотности посадки штока 8. Над полостью впускного клапана установлен цилиндр 6 с поршнем 5 для ручной подкачки топлива.

Рис.79. Топливоподкачивающий насос:
а – выпуск и нагнетание; б – перепуск и нагнетание.

Работает насос так. При вращении вала топливного насоса высокого давления его эксцентрик, поворачиваясь, пока не воздействует на толкатель, поэтому поршень 3 под давлением пружины 4 опущен вниз и в надпоршневой полости создается разрежение, а в топливном баке поддерживается атмосферное давление. Из-за разности давлений впускной клапан 7 открывается, и топливо заполняет надпоршневую полость (рис.79, а). Выпускной клапан 2 закрыт. При дальнейшем вращении вала топливного насоса высокого давления его эксцентрик 12 своим утолщением воздействует на роликовый толкатель 11, поднимая его, а он через шток 8 поднимает поршень 3, который давит на топливо. Впускной клапан 7 в это время закрывается, а пружина 4 сжимается. Под давлением топлива открывается нагнетательный клапан 2, и топливо перетекает из надпоршневой полости в подпоршневую, так как под поршнем объем увеличивается (рис.79, б).

При дальнейшем вращении эксцентрика, он опять перестает воздействовать на толкатель, а поршень под усилием пружины 4 опускается вниз и вытесняет топливо из подпоршневой полости по каналу Б в фильтр тонкой очистки и далее в насос высокого давления. Нагнетательный клапан 2 закрыт.

В это же время в надпоршневой полости создается разрежение, открывается впускной клапан и топливо заполняет, надпоршневую полость. Следовательно, над поршнем – впуск топлива, а под ним нагнетание (выпуск). Во время дальнейшей работы, когда подпоршневая полость заполнена топливом, его часть при перепускании может направляться непосредственно в фильтр тонкой очистки.

Подача топливоподкачивающего насоса больше, чем расход топлива в данный момент, что необходимо для того, чтобы исключить подсос воздуха в топливо. Поэтому, когда топливо заполнило топливопроводы и фильтры, поршень может полностью не опускаться в нижнее положение, а пружина 4 – находиться в сжатом (полусжатом) состоянии. Как только расход топлива увеличится, пружина, распрямляясь, воздействует на поршень и он вытесняет топливо в нагнетательный канал, пока там не восстановится опять заданное давление.

Следовательно, давление топлива в топливопроводах, фильтрах и каналах топливного насоса высокого давления определяется упругостью пружины 4, которая рассчитана на поддержание давления в пределах 0,15-0,20 МПа.

Какое назначение насоса ручной подкачки и как он работает?

Насос ручной подкачки топлива служит для подкачки топлива в систему при ее промывке и замене фильтрующих элементов, а также для удаления воздуха, попавшего в систему питания. Когда поршень перемещается вверх, под ним создается разрежение, и топливо через открывшийся впускной клапан 7 (рис.79) заполняет подпоршневое пространство. Опускаясь, поршень давит на топливо, впускной клапан закрывается, а нагнетательный открывается. Топливо поступает в канал Б и заполняет топливную систему, вытесняя воздух.

***
Проверьте свои знания и ответьте на контрольные вопросы по теме «Система питания дизельного двигателя»

давление, клапан, насос, поршень, топливный, топливо, топливоподкачивающий

Смотрите также:

44.

1106010-01 Насос топливоподкачивающий | ГК Континент г. Ярославль

Перейти к основному содержанию

Отправить заявкуПолучить прайс-листы

1. Главная
2. Каталог продукции
3. Топливная аппаратура ЯЗДА и АЗПИ
4. Топливная аппаратура ЯЗДА
5. ТННД

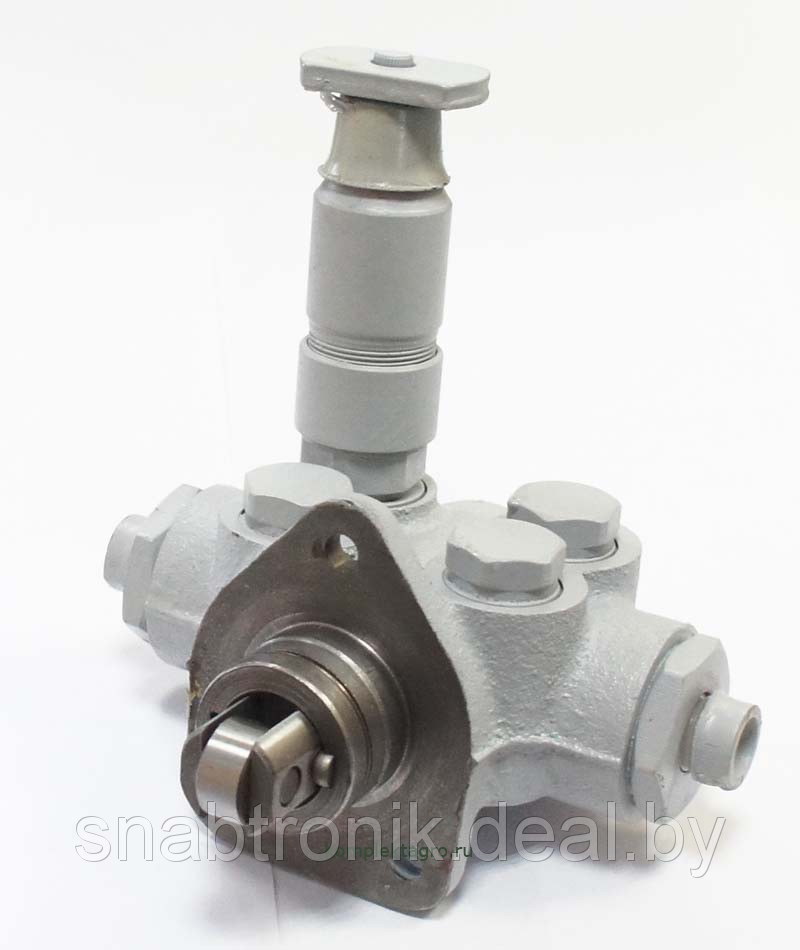

44.1106010-01 — Насос топливоподкачивающий

• Фото: Насос топливоподкачивающий

  44.1106010-01 Насос топливоподкачивающий

Артикул

44. 1106010-01

Производитель:

АО «ЯЗДА»

2 433 р.

Описание

Товары из категории «ТННД»

	236-1106288-В Насос ручной прокачки	790 р.
	236-1106210-А2 Насос топливоподкачивающий	1 493 р.
	861.1106010 Насос топливоподкачивающий	2 637 р.
	240-1106210 Насос топливоподкачивающий	1 383 р.
	236М-1106210 Насос топливоподкачивающий	1 840 р.
	37.1141010 Насос топливопрокачивающий	1 780 р.
	323.1106010-10 ТННД	1 311 р.
	37. 1106010-20 ТННД	1 986 р.
	332.1106010 ТННД	1 222 р.
	337.1106010-10 ТННД	1 702 р.
	323.1106010 ТННД	1 311 р.
	37. 1106010-10 ТННД	1 857 р.

Цены на замену топливного насоса и оценки затрат

---

---

Home

Топливный насос — замените

Реклама

Выберите свой автомобиль

Замена топливного насоса

Справедливый диапазон. , топливный насос имеет небольшой электродвигатель, чтобы обеспечить подачу бензина под давлением к двигателю для питания автомобиля. По пути топливо проходит через фильтр либо внутри топливного бака, либо снаружи в топливопроводе. Большинство топливных насосов служат в течение всего срока службы автомобиля, но иногда они могут выйти из строя. Признаки такой поломки — автомобиль, который не заводится или глохнет после запуска. В других случаях поток топлива может медленно истощаться, в результате чего загорается индикатор проверки двигателя. Или, если вы слышите жужжащий звук, исходящий из вашего топливного бака, топливный насос может выйти из строя, поскольку топливные насосы обычно не издают шума. Механику нужно будет добраться до вышедшего из строя насоса через верхнюю часть топливного бака через панель доступа в салоне или сняв бак с автомобиля. Эту относительно сложную работу лучше всего выполнять в сервисном отделе вашего дилера.

Авторемонтные центры

Нет местных дилеров, соответствующих вашему запросу.

Пожалуйста, выберите другую марку или другой почтовый индекс.

Замена топливного насоса Вопросы и ответы

Каковы признаки неисправности топливного насоса?

Как следует из названия, топливный насос подает или «накачивает» бензин или дизельное топливо в камеру сгорания вашего двигателя. Это довольно безотказное оборудование, но иногда оно выходит из строя. Вот когда замена топливного насоса становится необходимой. Вот предупреждающие признаки неисправного топливного насоса:

• Двигатель «захлебывается» или с трудом поддерживает скорость
• Шумы, обратные выстрелы и захлебывающийся двигатель
• Нерешительность при старте или взлете
• Неисправный топливный насос может перегреться, что приведет к перегреву двигателя
• Любая из вышеперечисленных проблем вместе с индикатором «Проверьте двигатель»

Если вы слишком долго игнорируете эти симптомы, ваш двигатель в конечном итоге не запустится, поэтому лучше как можно скорее обратиться к механику.

Для получения дополнительной информации прочитайте нашу статью, чтобы узнать, нужен ли вашему автомобилю новый топливный насос

Сколько стоит заменить топливный насос?

Стоимость замены топливного насоса вашего автомобиля может быть значительной. Это зависит от вашей марки и модели, а также от того, сколько ей лет, но если вы хотите приблизительно оценить ее, вам придется заплатить от 390 до 900 долларов . Ставки на оплату труда могут варьироваться от места к месту, но KBB.com учитывает эти различия, когда мы предоставляем наш ассортимент справедливого ремонта. Конечно, невозможно дать вам точную оценку — для вашего конкретного автомобиля — до тех пор, пока местный сервисный центр не посмотрит.

Где находится топливный насос?

В прошлом были распространены механические топливные насосы, которые иногда крепились снаружи топливного бака. С появлением электронного впрыска топлива (присутствующего на большинстве современных автомобилей) такие механические устройства стали пережитком. Их заменили электрические топливные насосы, которые обычно устанавливаются внутри топливного бака. Почему внутри? Потому что насос, расположенный в бензобаке, погруженный в прохладную «жидкость» и в точке, наиболее удаленной от горячего двигателя, с меньшей вероятностью может вызвать пожар.

Могу ли я починить топливный насос моей машины или мне нужно его заменить?

Если вас зовут МакГайвер, вы можете починить неисправный топливный насос. Даже если вы это сделаете, это временно. Вам все равно придется его заменить. Мы рекомендуем доставить ваш автомобиль к профессионалу и попросить его диагностировать проблему. Вы никогда не знаете, это может быть не ваш топливный насос в конце концов.

Каковы симптомы неисправного топливного насоса?

Работа топливного насоса не требует пояснений: он подает топливо в двигатель. Это выносливое оборудование, обеспечивающее долгие годы безотказной работы, но время от времени вам потребуется замена топливного насоса. Откуда вы знаете? Ищите эти плохие симптомы топливного насоса:

• Двигатель «захлебывается» или с трудом поддерживает скорость
• Шумы, обратные выстрелы и захлебывающийся двигатель
• Нерешительность при старте или взлете
• Неисправный топливный насос может перегреться, что приведет к перегреву двигателя
• Любая из вышеперечисленных проблем вместе с индикатором «Проверьте двигатель»

Игнорируйте эти симптомы достаточно долго, и вы можете добавить в список еще один симптом: ваша машина не заводится. Поэтому, если вы испытываете какие-либо из этих предупреждающих знаков, лучше как можно скорее обратиться к механику.

Для получения дополнительной информации прочитайте нашу статью

Цена для других общих автомобилей.

Замена топливного фильтра

Замена ремня ГРМ

Замена трансмиссионной жидкости

Ремонт и замена трансмиссии

Замена водяного насоса

Wheel Bearing Replacement

Fuel Pump Replacement Prices by Make

• Acura
• Alfa Romeo
• Aston Martin
• Audi
• Bentley
• BMW
• Buick
• Cadillac
• Chevrolet
• Chrysler
• Daewoo
• Daihatsu
• Dodge
• Eagle
• Ferrari
• FIAT
• Fisker
• Ford
• Freightliner
• Genesis
• Geo
• GMC
• Honda
• HUMMER
• Hyundai
• INFINITI
• Isuzu
• Jaguar
• Jeep
• Kia
• Lamborghini
• Land Rover
• Lexus
• Lincoln
• Lotus
• Maserati
• Maybach
• MAZDA
• McLaren
• Mercedes-Benz
• Mercury
• MINI
• Mitsubishi
• Nissan
• Oldsmobile
• Panoz
• Plymouth
• Polestar
• Pontiac
• Porsche
• Ram
• Rivian
• Rolls-Royce
• Saab
• Saturn
• Scion
• smart
• SRT
• Subaru
• Suzuki
• Tesla
• Toyota
• Volkswagen
• Volvo

Топливные насосы | Summit Racing

Инжекторный или карбюраторный; гоночный автомобиль, повседневный водитель или мощная уличная машина — неважно, на чем вы ездите, у Summit Racing Equipment есть топливный насос, который. ..

Инжекторный или карбюраторный; гоночный автомобиль, повседневный водитель или мощная дорожная машина — независимо от того, что вы водите, у Summit Racing Equipment есть топливный насос. Мы предлагаем насосы для бензина, дизельного топлива, спирта, топлива E85, метанола и нитрометана в следующих конфигурациях:

Внешние электрические топливные насосы

Внешние электронасосы используются в самых разных областях. Они обычно устанавливаются в линию при переходе с карбюратора на впрыск топлива, часто с использованием оригинального топливного бака и большей части существующей топливной системы. Их также можно использовать в качестве подъемных насосов для подачи топлива из бака в двигатель….

Инжекторный или карбюраторный; гоночный автомобиль, повседневный водитель или мощная дорожная машина — независимо от того, что вы водите, у Summit Racing Equipment есть топливный насос. Мы предлагаем насосы для бензина, дизельного топлива, спирта, топлива E85, метанола и нитрометана в следующих конфигурациях:

Внешние электрические топливные насосы

Внешние электронасосы используются в самых разных областях. Они обычно устанавливаются в линию при переходе с карбюратора на впрыск топлива, часто с использованием оригинального топливного бака и большей части существующей топливной системы. Их также можно использовать в качестве подъемных насосов для подачи топлива из бака в двигатель. Внешний электрический насос может подавать огромное количество топлива в гонках, а также питать специальную топливную систему с закисью азота. Summit оснащен высокопроизводительными внешними насосами от Aeromotive, MagnaFuel, Holley, Weldon, FASS Fuel Systems, FUELAB, Summit Racing® и других.

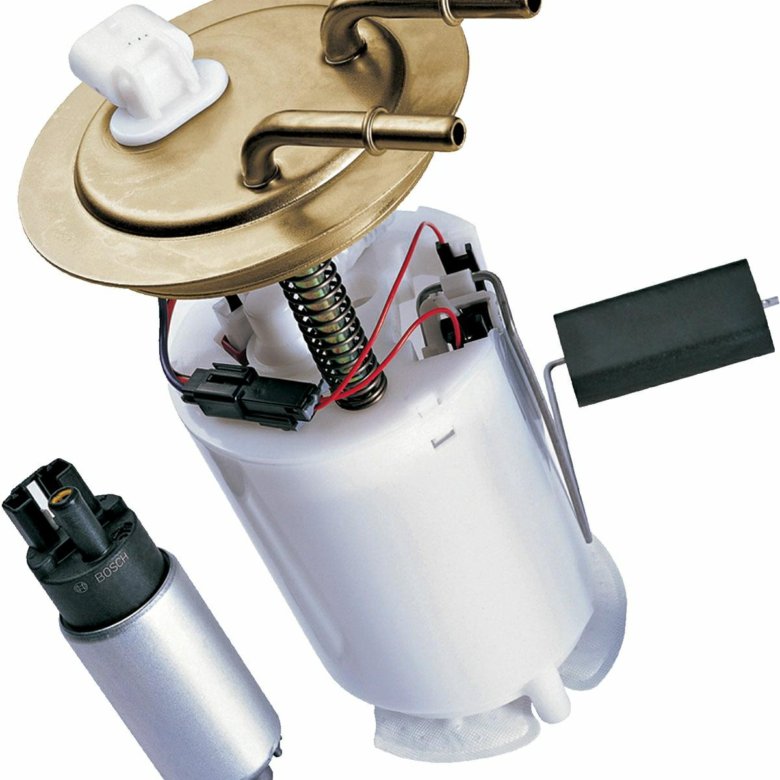

Электрические топливные насосы в баке
