Признаки и причины неисправности тормозной системы

Эксплуатация автомобиля с неисправной тормозной системой запрещается. Поэтому каждый автомобилист должен знать основные неисправности тормозной системы и определить их по внешним признакам.

В данной статье рассмотрены основные неисправности гидравлической рабочей тормозной системы легкового автомобиля.

Чтобы не испытать на себе внезапный отказ тормозов, нужно, хотя бы, в общих чертах представлять себе наиболее распространенные симптомы неполадок тормозной системы, их причины и возможные последствия.

Приведенный ниже перечень типичных неисправностей и их причин не является исчерпывающим.
Каждая проблема тормозной системы требует квалифицированной диагностики и ремонта, производимого в условиях автосервиса на Нагорном специально подготовленным персоналом.

Ознакомьтесь с нашим прайсом на ремонт тормозной системы в Перми.

1) Низкий уровень тормозной жидкости.
Может быть следствием чрезмерного износа тормозных колодок, однако во многих случаях связан с утечкой тормозной жидкости из системы и поэтому представляет серьезную опасность. Рабочие тормозные цилиндры, суппорты, тормозные шланги и трубки, а также главный тормозной цилиндр должны быть тщательно обследованы на наличие потеков жидкости. Вышедшую из строя деталь необходимо обязательно заменить. Автомобиль нельзя эксплуатировать до полного устранения неисправности.

    2) Низкая педаль тормоза.
        Появляется при заклинивании системы автоматической регулировки барабанных тормозов, отвечающей за разводку тормозных колодок по мере их износа. При регулировке системы вручную можно восстановить нормальный ход педали, но проблема появится снова, по мере дальнейшего износа колодок. Для полного устранения неисправности необходимо почистить или заменить систему автоматической регулировки.
        Также может быть следствием чрезмерного износа тормозных колодок или утечкой тормозной жидкости.
      3) Слишком мягкая педаль тормоза, низкая эффективность торможения.
        Появляется при появлении воздуха в тормозной системе в результате ее разгерметизации или неполного прокачивания, а также поступления воздуха из расширительного бачка при низком уровне тормозной жидкости.

        Также может быть следствием неисправности главного тормозного цилиндра либо заклинивания и перегрева рабочего цилиндра, приводящего к закипанию в нем жидкости.
      4) Большой ход педали тормоза.
        Возможными причинами могут быть изношенные тормозные колодки, неправильно отрегулированные барабанные тормоза и присутствие воздуха в системе. Симптом несет в себе потенциальную опасность, так как педаль может в любой момент провалиться в пол либо в сложной дорожной ситуации торможение может быть недостаточно эффективным.
        5) Педаль тормоза проваливается в пол.
        Чрезвычайно опасная ситуация, вызванная износом какого-либо из тормозных цилиндров или разгерметизацией гидросистемы.
        6) Пульсация педали тормоза или вибрация машины при торможении.
        Не путать с пульсацией педали, вызванной срабатыванием АБС при блокировке какого-либо колеса. Симптом свидетельствует о сильном износе и деформации тормозного диска, трещине или нарушении параллельности рабочих поверхностей.         Устранить эту причину возможно заменой или расточкой изношенного диска. Не забудьте проверить износ и затяжку подшипников ступиц, а также наличие в них смазки.
        Во многих случаях неисправность этих подшипников приводят к пульсации педали тормоза.
        7) Скрежещущий звук.
        Обычно является следствием трения изношенной до металла колодки о тормозной диск. В большинстве случаев, помимо замены колодок требуется расточка рабочей поверхности диска либо его замена.
        8) Визг или свист при торможении.
        Вызван высокочастотной вибрацией тормозных колодок и суппорта. Устраняется заменой или расточкой тормозных дисков с их последующей полировкой.

        Может быть вызван также применением некачественных тормозных колодок, так что во многих случаях достаточно лишь сменить колодки либо очистить суппорт и нанести специальную!!! смазку.
        9) Неравномерность или низкая эффективность торможения.
        Может быть вызвана попаданием смазки или тормозной жидкости на рабочую поверхность колодки. Для устранения необходимо найти и ликвидировать протечку, затем заменить тормозные колодки.
        Наличие глубоких царапин на рабочих поверхностях тормозных дисков или барабанов также приводит к неравномерности и снижению эффективности торможения. В этом случае потребуется их расточка или замена.
        10) Машину тянет в сторону при торможении.
        Симптом свидетельствует о загрязнении или замасливании какой-либо из тормозных колодок, плохо отрегулированных тормозах или выходе из строя какого-либо из рабочих тормозных цилиндров.
        Также может быть вызвано неравномерным износом передних колодок или тормозных дисков, либо различием фрикционных свойств деталей тормозной системы правого и левого колеса.
        11) Слишком жесткая педаль тормоза.
        Возникновение подобного симптома свидетельствует о неисправности усилителя тормозов. В автомобилях, оборудованных вакуумным усилителем, причина кроется в утечке разряжения во впускном коллекторе, неисправности вакуумного шланга, самого усилителя или его контрольного клапана.
        Проверить исправность вакуумного усилителя очень просто.
Проверьте герметичность всех вакуумных соединений, идущих от впускного коллектора. Запустите мотор чтобы создать разрежение в системе. Нажмите на тормоз. Жесткая педаль свидетельствует о неисправности усилителя или вакуумного шланга. Затем заглушите мотор и подождите 5 минут, не нажимая на педаль тормоза. Теперь попробуйте нажать педаль. Если педаль стала жесткой при первом же нажатии, неисправен контрольный клапан вакуумного усилителя, нарушающий герметичность системы.

Есть еще один способ проверки усилителя. При заглушенном моторе несколько раз нажмите на педаль тормоза, чтобы выпустить разряжение, образовавшееся в системе. Педаль станет жесткой. Теперь, не отпуская педали тормоза, запустите двигатель. При исправном усилителе педаль станет намного легче и чуть-чуть опустится вниз. Если этого не произошло, а утечка вакуума из впускного коллектора и неисправность шланга исключены, неисправен усилитель.
На автомобилях, оборудованных гидравлическим усилителем тормозов, жесткая педаль тормоза может быть следствием износа приводного ремня гидроусилителя, низким уровнем жидкости в его системе (не путать с тормозной жидкостью) или ее утечки. В самых редких случаях бывает неисправен сам гидроусилитель.

Ознакомьтесь с нашим прайсом на ремонт тормозной системы автомобилей в Перми.

Основная задача тормозной системы заключается в изменении скорости передвижения транспортных средств, по команде водителя или же электронной системы руководства. Вторым назначением тормозной системы является удержание машины в неподвижном состоянии по отношению к дороге, на время стоянки.

Тормозноя система
В сегодняшней статье мы более подробно обсудим неисправности тормозной системы, а именно ответим на такие вопросы:
Что собой представляет тормозная система?
Устройство тормозной системы;
Сколько типов тормозных систем существует?
В чем заключается принцип действия?
Сколько существует подводных камней и неисправностей?
Диагностика тормозной системы на стенде;
Замена тормозной жидкости на стенде.
Основная информация
Основной функцией торможения считается управление скоростью машины, ее остановкой, а также удержанием ее в одном положении с помощью силы торможения между дорогой и колесами машины. Сила торможения может образовываться автомобильным двигателем, механизмом торможения колес авто, электронным или гидравлическим замедляющим тормозом, который находится в трансмиссии. Для функционирования всех вышеперечисленных функций на транспортное средство устанавливают различные типы тормозных систем.
Следственно возникает вопрос, сколько же и всего?
Рабочая. Этот тип применяется на любой скорости машины для полной остановки или же снижения скорости. Причем она начинает функционировать сразу же после нажатия на педаль тормоза. Она считается самой эффективной по сравнению с остальными типами.
Запасная. Используется в том случае, если основной блок торможения неисправен. Данный тип тормозного блока может быть двух видов, автономным или же ее функции выполняет часть рабочей системы торможения.
Стояночная. Является необходимой для удержания машины на протяжении определенного времени на месте. То есть благодаря ей полностью исключается вероятность передвижения авто без ведома водителя.
Добавочная. Используется на транспортных средствах, которые имеют повышенную массу, для остановки на спусках. Довольно часто происходит так, что ее функции остановки выполняются двигателем, на котором трубопровод перекрывается при помощи заслонки.
В чем заключается принцип действия?
Давайте рассмотрим принцип действия торможения на примере гидравлического рабочего блока. В момент нажатия на тормоз нагрузка переходит на усилитель, создающий добавочное усиление на основном цилиндре. Поршень основного цилиндра торможения собирает всю жидкость в цилиндрах автомобильных колес с помощью трубопроводов. Причем в этот же момент происходит увеличение давления жидкости в приводе тормоза. Благодаря поршням цилиндров автомобильных колес происходит перемещение тормозящих колодок к дискам, или как их еще называют барабанам.
После нажатия на тормоз проходит увеличение давления жидкости, вследствие чего проходит активация механизмов торможения, приводящих вращение автомобильных колес в замедление и образование силы торможения в месте контакта шин авто с покрытием дороги. Причем чем больше будет прикладываться сила к педали тормоза, тем эффективнее и быстрее произойдет торможение автомобильных колес. Давление жидкости в момент остановки может достигать от десяти до пятнадцати мегапаскалей.
В момент окончания торможения педаль при воздействии пружины возврата переходит в обратное положение. Также в обратное расположение переходит поршень основного цилиндра торможения.
Части пружин отводятся от барабанов при помощи колодок. Тормозная жидкость переходит в основной цилиндр торможения из цилиндров автомобильных колес благодаря трубопроводам. Таким образом, проходит понижение давления системы торможения. Эффективность торможения сильно увеличивается благодаря использованию систем безопасности транспортного средства.
Основные неисправности
Главной задачей проведения диагностики считается обнаружение неисправности тормозной системы, а также их устранение при минимальном использовании денежных средств. Кроме того, своевременное обнаружение неисправностей торможения позволит вам избежать больших денежных трат, потому как вы сможете предотвратить поломку. В специализированных центрах диагностика тормозной системы проводится на специальном стенде, но вы и сами можете ее провести в домашних условиях. Для определения неисправностей нужно внимательно относиться к своему транспортному средству.
Итак, сколько же существует неисправностей тормозной системы?
Возникновение постороннего шума;
Слышен скрип во время торможения транспортного средства;
Заметно подтекание тормозной жидкости;
Западает педаль тормоза;
Заметно увеличился тормозной путь.
Как правило, все вышеперечисленные поломки системы торможения связаны с такими причинами:
Нарушилась герметичность;
Низкий уровень жидкости;
Нерегулярное проведение замены жидкости;
сильно износились тормозные колодки.
Чаще всего причиной неполадок является несвоевременная замена жидкости, а это может привести к полному отказу тормозов. Ее нужно регулярно меть из-за того, что в момент использования она впитывает в себя всю влагу. Также может быть недостаточный уровень жидкости в системе торможения, так как она испаряется при закипании, которое происходит в момент торможения транспортного средства.
autodont.ru
Неисправности тормозной системы | Тормозная система
Неисправности тормозной системы автомобиля характеризуются увеличением длины пути торможения (при одной и той же скорости движения и одинаковом состоянии дороги) и склонностью автомобиля к заносу при торможении. Нарушение работы тормозной системы автомобиля происходит вследствие неисправностей тормозных механизмов и тормозного привода.
Неисправностями тормозного механизма являются:
износ накладок тормозных колодок и барабанов и увеличение зазора между ними
замасливание, заклинивание или заедание колодок, сопровождающиеся нагревом тормозных барабанов
Неисправностями механического привода тормозов (ручного) являются вытягивание и повреждение тяг или тросов, заедание в приводе и увеличение нормального хода рукоятки тормоза.
В гидравлическом приводе тормозов имеют место следующие дефекты:

подтекание жидкости через манжеты колесных тормозных цилиндров (реже через шланги)
недостаточный уровень тормозной жидкости в резервуаре, главного тормозного цилиндра
набухание резиновых манжет колесных тормозных цилиндров и увеличенный свободный ход педали тормоза
Подтекание и недостаточный уровень жидкости ведут к проникновению воздуха в систему привода, что сопровождается «проваливанием» педали. Тормоза при этом начинают действовать лишь после нескольких нажатий на педаль. Набухание манжет приводит к заеданию тормозов.
Увеличенный против норм свободный ход педали наблюдается вследствие увеличения зазоров между накладками колодок и тормозным барабаном и между штоком и поршнем главного тормозного цилиндра, а также из-за уменьшения избыточного давления в системе в результате неисправностей клапана и возвратной пружины поршня главного цилиндра и из-за недостаточного уровня тормозной жидкости в резервуаре главного цилиндра.

При наличии в системе гидравлического привода гидровакуумного усилителя (автомобиль ГАЗ-58А и др.) может происходить полное или частичное торможение всех колес автомобиля без нажатия на педаль тормоза или увеличение усилия на педаль при торможении автомобиля. Причиной первой неисправности может служить отсутствие зазора между вакуумным клапаном и его седлом или неплотности в шлангах, штуцерах и других соединениях. В результате этого в камере усилителя над диафрагмой устанавливается атмосферное давление (вместо разрежения), в то время как под диафрагмой имеется разрежение, что и вызывает срабатывание тормозов. Причиной увеличения усилия является выключение из работы усилителя вследствие нарушения регулировки его атмосферного клапана (недостаточный ход клапана или его отсутствие, в результате чего в камере усилителя под диафрагмой будет постоянное разрежение).
Неисправностями пневматического привода являются:
утечка воздуха в системе через неплотности в соединениях и падение его давления ниже установленной нормы

недостаточное давление в системе вследствие неисправности компрессорной установки
произвольное притормаживание на ходу вследствие неплотностей посадки клапанов управления или регулятора давления
ustroistvo-avtomobilya.ru
Неисправности тормозной системы. Определение и устранение неисправностей своими силами в автомобиле
Слабое действие рабочего тормоза
Проникновение воздуха в гидропривод. Ход педали тормоза увеличен. Педаль мягкая. Замасливание накладок тормозных колодок через сальники ступиц колес и полуосей. Утечка тормозной жидкости из колесного цилиндра и загрязнение его накладок. Заклинивание поршня цилиндра продуктами коррозии. Увеличение зазоров вследствие износа накладок в колесных тормозных механизмах. Перегрев тормозных механизмов. Прокачать тормозную систему. Проработавшую длительный срок тормозную жидкость заменить, используя при прокачке тормозов шланг длиной 350–400 мм со стеклянной трубкой на конце, опущенной в сосуд с тормозной жидкостью. Нажимая на педаль тормоза, выкачивать старую жидкость до тех пор, пока в трубке не покажется светлая новая. Следить за уровнем жидкости в бачке главного тормозного цилиндра и своевременно доливать новую.

Выявить причину замасливания накладок. Осмотреть сальники ступиц колес и полуосей. Не допускать переполнения смазкой ступиц колес. Изношенные сальники заменить. Промыть накладки бензином и обязательно прошлифовать их шкуркой, удалив щеткой с тормозного механизма колеса абразивную пыль.
Колесный тормозной цилиндр снять. При снятии цилиндра в тормозных механизмах барабанного типа, отсоединяя трубку подвода тормозной жидкости в цилиндр вращением сильно заржавевшего штуцера, можно сорвать грани гайки штуцера и повредить трубку. Лучше, придерживая штуцер специальным ключом, вращать цилиндр, предварительно открутив два болта его крепления к тормозному щиту. В этом случае поможет и наложенный на штуцер компресс из проникающей тормозной жидкости или керосина.
Чтобы жидкость не вытекала из трубки, можно надеть на нее резиновый защитный колпачок.
Заменить колесный цилиндр новым или разобрать старый. Поврежденные детали (кольца, манжеты) и изношенные колодки заменить.
Перегрев тормозных механизмов может привести к образованию паровых пробок в гидроприводе, что может привести к отказу гидропривода. Вспомнить, когда менялась тормозная жидкость, и, если прошло более двух лет, заменить ее.
Проверить целостность передних тормозных шлангов. Проверить рабочий тормоз на асфальтовом покрытии, разогнав автомобиль с места, и резко затормозить все колеса. Если при этом траектория движения автомобиля сохраняется прямолинейной, рабочий тормоз считается исправным.
Увеличенный зазор между колодками и тормозным барабаном на автомобилях «Волга». По мере износа тормозных накладок зазор между ними и барабаном поддерживается автоматически упорным кольцом и в регулировке не нуждается. Необходимость в регулировке Возникает при плохой фиксации упорного кольца и замене тормозных колодок новыми, для чего: повернуть опорные пальцы так, чтобы метки на них были обращены к центру тормоза. Установить тормозной барабан. Нажать на педаль тормоза, прижимая колодки к барабану. Поворачивать опорные пальцы до отказа, но без больших усилий, Слегка затянуть гайки, стопорящие пальцы. Опустить педаль тормоза и проверить легкость вращения барабана. В случае задевания барабана за накладки чуть-чуть повернуть опорные пальцы и затянуть гайки опорных пальцев моментом 40–50 Н.
Увеличенный свободный ход или полный ход педали тормоза
При правильной установке положения педали тормоза свободный ход педали должен составлять 3–5 мм. Рабочий ход педали – около 140 мм. При выжатой до упора педали расстояние от педали до пола 20 мм. Проверить уровень тормозной жидкости, состояние накладок. Минимальная толщина накладок передних колес автомобиля—до 1,5 мм, задних—до 2 мм. Чем больше изношены накладки, тем дальше от диска отстоят колодки.
Признак износа – педаль пошла дальше и чуть ли не угодила в пол при рабочем торможении. Не доводить толщину накладок до критической. Колодки заменить. Измерить ход педали тормоза и при необходимости отрегулировать.
При торможении машину уводит в сторону. Неравномерное торможение колес на одной оси
При торможении автомобиль тянет влево – попадание тормозной жидкости на поверхность накладок правых колес (переднего или заднего) или наоборот.
Потеря подвижности поршня в одном из колесных цилиндров. Один цилиндр «прихвачен» коррозией, и его колодка не работает.
Неисправность регулятора давления задних тормозов, автоматически корректирующих давление жидкости в гидроприводе тормозов в зависимости от нагрузки на автомобиль. Установить причину попадания тормозной жидкости на накладки и устранить ее. Промыть накладки бензином и зачистить их шкуркой, удалив после зачистки абразивную пыль.
Проверить подвижность поршней цилиндров. Неисправный цилиндр с машины снять и отремонтировать.
Проверить работоспособность регулятора давления задних тормозов там, где он есть. Снять с него резиновый чехол. Удалить остатки смазки и грязи, резко нажать на педаль тормоза. При исправном регуляторе его поршень должен выдвигаться из корпуса на 1,6–2,4 мм. Заложить смазку и надеть чехол. При необходимости отрегулировать регулятор давления.
Греется колесный тормозной механизм. Одно колесо притормаживается при движении автомобиля
Невозвращение колодок в исходное положение после прекращения торможения. Вывесить и снять колесо. Работать вдвоем. Нажать несколько раз на тормозную педаль и наблюдать за перемещением колодок относительно диска, а также за работой суппорта. Внимательно проверить, нет ли на колодках повреждений и деформаций. Подтянуть ослабленные болты крепления суппорта.
Ослабление или поломка стяжной пружины колодок заднего колеса. На автомобилях «Волга» усилить действие стяжной пружины перестановкой одного из ее концов в отверстие, расположенное рядом, на ребре колодки. На других моделях растянутые или ослабленные пружины заменить.
Тормозная педаль медленно перемещается вниз при нажатии на нее с одинаковым усилием
Манжеты в главном тормозном цилиндре затвердели, потеряли эластичность, в результате чего пропускают тормозную жидкость. Снять главный тормозной цилиндр с автомобиля, разобрать его, все детали промыть. Осмотреть рабочие кромки манжет и зеркало цилиндра. Поврежденные детали заменить. Собрать узел. Заполнить гидропривод жидкостью и удалить из нее воздух.
Чрезмерное усилие нажатия на педаль тормоза
Ослабление эффективности гидровакуумного усилителя тормозов. Проверить работоспособность усилителя. Приложить усилие к педали левой ногой при неработающем двигателе. Запустить двигатель, удерживая педаль в среднем положении.
При исправном усилителе педаль тормоза должна несколько переместиться вниз. Если это не происходит, проверить надежность соединения усилителя с впускным трубопроводом двигателя и герметичность соединений.
Усилитель автомобилей «Волга» ремонтопригоден, усилитель автомобилей ВАЗ моделей -2108, -2109 разборке и ремонту не подлежит.
Слабое действие привода стояночной тормозной системы
Заедание троса в направляющих оболочках (трубках) у щитов задних колес. Большой свободный ход привода стояночного тормоза. Отсоединить трос, смазать его, прочистить направляющие оболочки. Отрегулировать натяжение троса, перемещая гайками уравнитель до полного выбора прослабленного троса. На автомобилях «Волга» отрегулировать привод можно эксцентриком, уменьшая зазор между приводным рычагом и разжимным стержнем.
Стояночный тормоз удерживает автомобиль на уклоне в неподвижном состоянии. Двигатель должен быть разобщен с трансмиссией при рабочем состоянии рычага стояночного тормоза, зафиксированном запирающим устройством.
Поделитесь на страничке
Следующая глава >
tech.wikireading.ru
Диагностика и устранение неисправностей тормозной системы
Диагностика неполадок тормозной системы
На неисправность тормозной системы указывают посторонние шумы, скрип тормозов, утечка тормозной жидкости, заедание, проваливание, легкий ход тормозной педали, а также длинный тормозной путь. Чаще всего, такие неполадки в тормозной системе происходят из-за нарушения герметичности тормозной системы, нехватка тормозной жидкости или непостоянная ее замена, а также износ тормозных колодок.

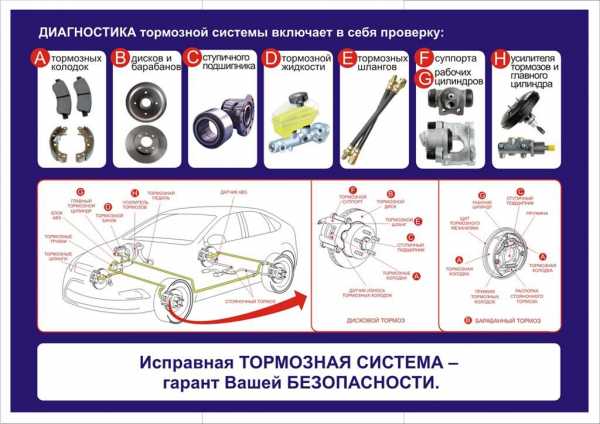

Если вы обнаружили эти признаки, то необходимо провести диагностику тормозной системы. Прежде всего, проверьте на герметичность все соединения, исходящие от впускного коллектора. Следующим шагом проверьте вакуумный усилитель нажатием на педаль тормоза при включенном двигателе. Проверьте исправность индикаторов на приборной панели. Также проверьте герметичность пневмопривода при неработающем двигателе. Места большой утечки воздуха легко определить на слух, а места маленьких — при помощи обработки соединения трубопроводов мыльным раствором.
Устранение неисправностей тормозной системы
Прежде чем приниматься за устранение неполадок тормозной системы, приведите автомобиль в фиксированное положение. Если наблюдается неэффективность торможения, значит, происходит утечка тормозной жидкости из колесных цилиндров передних или задних тормозов. Для устранения этой неполадки необходимо заменить неисправные части колесных цилиндров. Затем следует тщательно промыть и просушить колодки и барабаны и прокачать систему гидропривода.
Если педаль тормоза проваливается, значит, в тормозной системе присутствует воздух, и его необходимо удалить из гидропривода. После этого необходимо восстановить уровень жидкости в питательных бачках. Чтобы удалить воздух, прежде всего, необходимо проверить уровень тормозной жидкости в бачке главного тормозного цилиндра. Если ее уровень ниже допустимой нормы, то следует восстановить его.
Затем нужно снять защитный резиновый колпачок с клапана выпуска воздуха, который находится в рабочем цилиндре правого заднего колеса автомобиля. После этого необходимо надеть на штуцер клапана резиновый шланг, противоположный конец которого должен быть опущен в стеклянную тару с тормозной жидкостью.
Несколько раз нажмите на педаль тормоза и, удерживая ее, на пару оборотов отверните штуцер. А затем снова несколько раз нажмите на педаль тормоза. После этого можете плавно отпустить педаль. Прокачивать, таким образом, систему гидропривода следует до тех пор, пока в тару с тормозной жидкостью из шланга не перестанут выходить пузырьки воздуха. Когда в системе не останется воздуха, при удержанной педали тормоза нужно до конца завернуть штуцер. Затем можно отпустить педаль тормоза, отсоединить шланг и вернуть на место защитный колпачок.
Если замаслились тормозные накладки, то автомобиль начинает слегка заносить при торможении, при этом, слышится скрип тормозов. В этом случае нужно немедленно промыть их теплой водой с использованием моющих средств, а затем тщательно высушить. После сушки тормозные накладки рекомендуется отшлифовать и удалить абразивную пыль.
Равномерный шум при движении автомобиля, который пропадает во время торможения, свидетельствует о том, что стерлись тормозные колодки. В этом случае необходимо срочно их заменить, иначе можно испортить сам тормозной диск. Зафиксируйте автомобиль в устойчивом положении и снимите колеса, откручивая болты, которые крепят их к ступице. Чтобы было легче добраться до тормозных колодок, выкрутите руль до упора вправо.
Предварительно снимите тормозные шланги из скобы на передних стойках. Обратной стороной баллонного ключа утопите поршень тормозного суппорта. Во время работы следите, чтобы уровень тормозной жидкости не поднимался. После этого отогните тормозной шланг, открутите болты и осторожно отогните тормозную скобу. Установите новые тормозные колодки, закрутите болты и верните на место все детали.
Если тормозная педаль нажимается туго, значит, вышел из строя вакуумный усилитель или нарушен герметик в местах соединения трубопровода со штуцером всасывающего трубопровода двигателя. Неисправные детали вакуумного усилителя следует заменить. А чтобы восстановить герметик, обработайте места соединения специальной пастой.
Если произошло самопроизвольное торможение автомобиля, то это указывает на неисправность или нарушение положения суппорта. В первом случае суппорт необходимо поменять на новый, а во втором — подтянуть болты крепления. Если в тормозную жидкость попал бензин, то происходит разбухание уплотнителей главного тормозного цилиндра, отчего наблюдается притормаживание колес. В этом случае необходимо как следует, промыть систему тормозной жидкостью, а затем поменять неисправные детали и прокачать систему гидропривода.
Со временем приходят в негодность тормозные шланги, но их порчу могут вызвать и механические повреждения. В поврежденном тормозном шланге происходит резкое увеличение давления, поэтому его необходимо немедленно заменить. Ни в коем случае не пытайтесь соорудить бандаж из изоляции. Если тормозной шланг цел, а повреждено резьбовое соединение, то необходимо поменять узел или тормозную трубку. Не пытайтесь подмотать соединение герметизирующей лентой.

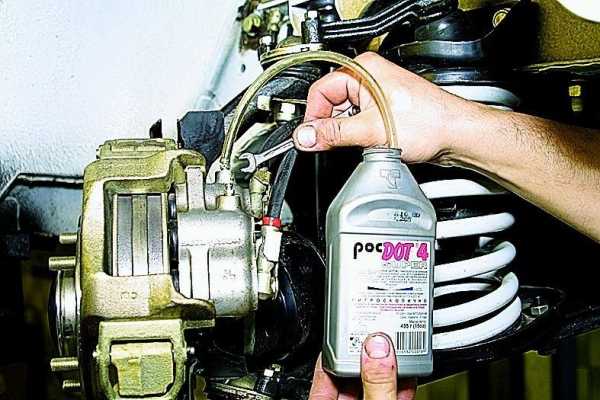

Тормозную жидкость рекомендуется менять ежегодно. Для того чтобы поменять тормозную жидкость, необходимо посредством шприца или спринцовки откачать всю оставшуюся жидкость из бачка главного тормозного цилиндра. Заодно вы удалите воздух, если он там имеется. После этого залейте новую тормозную жидкость в бачок главного тормозного цилиндра и прокачайте систему.
sto-universal.org.ua
Основные неисправности и техническое обслуживание тормозной системы
Строительные машины и оборудование, справочник
Основные неисправности и техническое обслуживание тормозной системы
Категория:
Техническое обслуживание автомобилей

Основные неисправности и техническое обслуживание тормозной системы
Тормозная система должна обеспечивать эффективное и равномерное действие тормозов в соответствии с установленными нормами, плавное притормаживание автомобиля и полное растормаживание всех колес.
Требованиями безопасности движения запрещается эксплуатация, а во многих случаях и движение автомобиля с неисправной тормозной системой.
Недостаточно эффективное торможение и увеличение рабочего хода педали сверх 2/з ее полного хода вызывают следующие причины:
— увеличение свободного хода педали или рычага стояночного тормоза;
— попадание воздуха в систему гидропривода тормозов из-за нарушения ее герметичности и падения уровня тормозной жидкости в главном цилиндре;
— неплотное прилегание манжет к стенкам главного цилиндра;
— попадание воды на рабочую поверхность колодок;
— неполное прилегание колодок к барабану;
— увеличение зазора между колодками и барабаном;
— нарушение герметичности пневмопривода и падение давления в нем ниже 4,5 кг/см2;
— нарушение работы компрессора, регулятора давления или предохранительного клапана;
— неполное открытие и закрытие клапанов тормозного крана.
Повышенное усилие нажатия на педаль при торможении обусловливают следующие причины:
— замасливание или неполное прилегание колодок;
— нарушение герметичности вакуумной трубки усилителя;
— повреждение диафрагмы камеры или клапана управления усилителя;
— повреждение манжеты поршня усилителя;
— засорение обратного клапана или клапана поршня усилителя;
— засорение воздушного фильтра усилителя.
Увод автомобиля в сторону или занос при торможении возникают по следующим причинам:
— замасливание колодок одного из тормозов;
— неодинаковое прилегание или неодинаковый зазор между колодками и барабаном тормозов;
— засорение трубопровода одного из тормозов;
— задир поверхности барабана одного из тормозов;
— нарушение работы регулятора тормозных сил задних колес;
—- повреждение диафрагмы тормозной камеры.
Неполное растормаживание колес и нагрев тормозных дисков или барабанов, приводящие к повышенному износу колодок и увеличенному расходу топлива, происходят по следующим причинам:
— отсутствие или недостаточный свободный ход тормозной педали или рычага стояночного тормоза;
— засорение компенсационного отверстия главного цилиндра;
— заедание поршня главного или колесного цилиндров;
— заедание поршня или клапана усилителя;
— заедание разжимного кулака или штока тормозной камеры;
— ослабление или поломка оттяжной пружины педали или стяжной пружины колодок;
— заедание колодок на осях;
— отсутствие или недостаточный зазор между колодками » барабаном;
— неправильная установка разрезного кольца в устройстве автоматической регулировки зазора между колодками и барабаном;
— заедание приводных тросов или разжимного механизма стояночного тормоза.
Скрип при торможении вызывают следующие причины:
— неполное прилегание колодок к барабану;
— ослабление крепления осей колодок;
— ослабление крепления тормозного щита.
Ежедневное обслуживание.
1. Проверить герметичность привода тормозов осмотром соединений гидропривода и определением на слух утечки воздуха из соединений пневмопривода.
2. Проверить по манометру давление в пневматическом приводе, которое при работающем двигателе должно быть не менее 4,5 кг/см2.
3. Проверить натяжение ремня привода компрессора.
4. Зимой слить конденсат из ресиверов.
5. Перед выездом проверить на ходу эффективность и равномерность действия тормозов.
Первое техническое обслуживание.
1. Проверить уровень тормозной жидкости в бачке главного цилиндра, который должен быть на 10—15 мм ниже кромки горловины. На легковых автомобилях рассматриваемых моделей в бачок заливается тормоз» ная жидкость на гликолевой основе марки «Нева» (ТУ 6-09-550-73). На автомобиле ГАЭ-53А применяется тормозная жидкость на бутилспиртокасторовой основе марки БСК (ТУ 6-10-1533-75).
2. Проверить крепление шкива компрессора.
3. Проверить шплинтовку пальцев тормозных камер.
4. Проверить и при необходимости отрегулировать предохранительный клапан ресивера.
5. Смазать валы разжимных кулаков солидолом УС-3.
6. Проверить и при необходимости отрегулировать свободный ход тормозной педали и рычага стояночного тормоза.
Свободный ход педали связан с зазором между толкателем и поршнем главного цилиндра (ВАЗ-2101, «Москвич-2140», ГАЗ-53А) или между рычагом тормозного крана и пяткой стакана секции тормозов автомобиля (ЗИЛ-130). Нормальный зазор и свободный ход педали обеспечивают необходимую эффективность действия тормозов и полное растормаживание колес. Увеличение свободного хода приводит к недостаточно эффективному торможению, при уменьшении свободного хода колеса не полностью растормаживаются.
На автомобиле ВАЗ-2101 свободный ход педали регулируется перемещением буфера включателя стоп-сигнала, в который упирается ограничитель педали. На автомобиле «Москвич-2140» зазор устанавливается винтом в штоке усилителя при его сборке и не регулируется. У автомобиля ГАЗ-24 «Волга» сопряжение толкателя и поршня имеет неразборную, беззазорную, нерегулируемую конструкцию с резиновым и стопорным кольцами. На автомобиле TA3-53A свободный ход регулируется изменением дли-«ы тяги педали тормоза.
При отсутствии возлуха в гидроприводе тормозов эта регулировка обеспечивает нормальный свободный ход педали и работу тормозов. Если в гидросистему попадает воздух, то на педали не ощущается свободного хода и заметного сопротивления, ход поршней колесных цилиндров уменьшается и эффективность торможения падает.
Чтобы предупредить попадание воздуха в гидросистему при ее заполнении тормозной жидкостью или удалить из гидросистемы воздух, необходимо выполнить следующие операции:
1. Отвернуть пробку главного цилиндра или бачка и заполнить его тормозной жидкостью.
2. Очистить клапаны колесных цилиндров от загрязнения и снять с них резиновые колпачки.
3. Поочередно на штуцер клапана каждого цилиндра надеть резиновую трубку и опустить ее свободный конец в стеклянный сосуд емкостью не менее 0,5 л, наполовину заполненный тормозной жидкостью.
4. Создать в гидросистеме давление, резко нажимая и плавно отпуская тормозную педаль с интервалом 1—2 с.
5. Удерживая педаль в нажатом положении, отвернуть клапан цилиндра на ‘/г—1 оборот и следить за опущенным в жидкость концом трубки, из которого должна выходить жидкость с пузырьками воздуха.
6. После прекращения вытекания жидкости из трубки завернуть клапан, отпустить педаль и проверить уровень жидкости в главном цилиндре или бачке, не допуская его падения более чем на 2/3 от нормы.
7. Повторить прокачку жидкости до тех пор, пока из трубки не станет выходить жидкость без пузырьков воздуха.
8. Удерживая педаль в нажатом положении, завернуть клапан, снять с его штуцера трубку и надеть защитный колпачок.
9. Прокачать жидкость таким же образом через цилиндры всех колес, начиная с наиболее удаленного от главного цилиндра колеса каждого контура, в следующей последовательности:
— у автомобиля ВАЗ-2101—задний правый, задний левый, передний правый, передний левый;
— у автомобиля «Москвич-2140» — большие цилиндры переднего правого тормоза, большие цилиндры переднего левого тормоза (верхний клапан суппорта), малые цилиндры переднего правого тормоза, малые цилиндры переднего левого тормоза (нижние клапаны суппорта), задний правый, задний левый; сигнальное устройство приводится в исходное положение плавным-нажатием педали при отвернутом на V2 оборота клапане больших цилиндров переднего тормоза до выключения сигнальной лампы, после чего при этом положении педали клапан завертывается;
— у автомобиля ГАЗ-24 «Волга» при отвернутом на 2 оборота клапане разделителя контуров — нижний и верхний цилиндры переднего левого тормоза, нижний и верхний цилиндры переднего рравого тормоза, задний левый, задний правый, зате^ при завернутом клапане разделителя и отпущенной педали — цилиндр усилителя;
— у автомобиля ГАЭ-53А — задний правый, передний правый, передний левый, задний левый цилиндр усилителя.
Не следует нажимать на тормозную педаль, если снят хотя бы один тормозной барабан, так как при этом поршни будут выжаты из колесных цилиндров и жидкость вытечет наружу.
У автомобиля ЗИЛ-130 свободный ход тормозной педали регулируется изменением длины тяги, соединяющей педаль с рычагом крана, и верхним регулировочным винтом.
Второе техническое обслуживание.
1. Проверить крепление; главного тормозного цилиндра.
2. Проверить крепление барабана ручного тормоза.
3. Проверить крепление компрессора.
4. Проверить крепление тормозного крана.
5. Проверить крепление колесных цилиндров через одно ТО-2..
6. Проверить крепление тормозных камер и их кронштейнов через одно ТО-2.
7. Проверить крепление тормозных щитов через одно ТО-2.
8. Проверить крепление осей колодок через одно ТО-2.
9. Проверить крепление усилителя через одно ТО-2.
10. Проверить крепление регулятора тормозных сил через одно ТО-2.
11. Проверить крепление ресиверов через одно ТО-2.
12. Смазать червячную пару регулировочного рычага солидолом УС-1.
13. Проверить и при необходимости отрегулировать действие колесных тормозов и стояночного тормоза.
Регулировка колесных тормозов необходима вследствие износа накладок тормозных колодок и увеличения зазора между накладками и барабаном. Это снижает эффективность торможения, увеличивая рабочий ход педали, которая может упереться в переднюю стенку кузова или кабины.
Получение нормального зазора обеспечивает частичная регулировка тормозов, полная регулировка производится после замены колодок для их установки концентрично барабану. На автомобилях ВАЗ-2101 и «Москвич-2140» полная регулировка не требуется, так как их колодки самоустанавливаются благодаря плавающей конструкции. Частичная регулировка передних дисковых тормозов автомобиля ВАЗ-2101, а также тормозов всех колес автомобилей «Москвич-2140» и ГАЗ-24 «Волга» не требуется, так как по мере износа накладок конструкция поршня их колесных Цилиндров обеспечивает автоматическое поддержание нормального зазора.
Частичная регулировка барабанных тормозов автомобилей ГАЗ-2101, ГАЭ-53А и ЗИЛ-130 производится у каждого колеса, поднятого домкратом, после предварительной проверки и регулировки затяжки подшипников ступицы. При этом не следует изменять установку осей колодок. На автомобилях ВАЗ-2101 и ГАЗ-БЗА эта регулировка осуществляется поворотом эксцентрика каждой колодки, а на автомобиле ЗИЛ-130 — поворотом червяка регулировочного рычага в следующей последовательности:
1. Поднятое колесо автомобиля ВАЗ-2101 затормозить нажатием педали и, поворачивая эксцентрики по направлению, указанному стрелками, подвести их вплотную к колодкам. На автомобиле ГАЗ-БЗА, вращая колесо вперед, поворачивать эксцентрик передней колодки по стрелке до затормаживания колеса. У автомобиля ЗИЛ-130 поворачивать червяк регулировочного рычага до тех пор, пока при нажатии на педаль ход штоков тормозных камер передних колес не достигнет 1-5 мм, задних колес — 20 мм.
2. На автомобиле ВАЗ-2101 отпустить педаль и повернуть эксцентрики в обратную сторону на 10°, чтобы между колодками и барабаном был зазор 0,1—0,15 мм. У автомобиля ГАЭ-53А повернуть регулировочный эксцентрик в обратную сторону до свободного вращения колеса, затем те же операции проделать с эксцентриком задней колодки, вращая колесо назад.
3. Несколько раз нажав и отпустив педаль, проверить свободное, без задевания колодок вращение колеса.
4. Выполнить указанные операции для тормозов всех колес, после чего педаль должна опускаться не более чем на 2/з ее полного хода.
5. Проверить на ходу после остановки без торможения отсутствие нагрева тормозных барабанов и при торможении — эффективность и равномерность торможения.
Полная регулировка тормозов автомобилей ГАЗ-24 «Волга», ГАЭ-53А и ЗИЛ-130 выполняется в следующем порядке:
1. Проверить регулировку затяжки подшипников ступиц ко-,лес.
2. Ослабить гайки крепления опорных эксцентриковых пальцев или осей колодок и повернуть их торцовыми метками друг к другу, отведя колодки от барабана; у автомобиля ЗИЛ-130 дополнительно ослабить крепление кронштейна разжимного кулака, разъединить регулировочный рычаг и шток тормозной камеры.
3. Нажимая на педаль или поворачивая регулировочный рычаг, прижать колодки к барабану; поворачивать пальцы или оси колодок по направлению, указанному стрелками, добиваясь полного прилегания колодок к барабану.
4. Затянуть гайки крепления опорных пальцев или осей, а также кронштейна разжимного кулака и, отпустив педаль или регулировочный рычаг, проверить отсутствие задевания колодок за -барабан; на автомобиле ЗИЛ-130 зазор между колодками и барабаном у разжимного кулака должен быть равен 0,4 мм, у осей колодок — 0,2 мм.
5. Произвести частичную регулировку тормозов, как было-указано выше.
Регулировка стояночного тормоза автомобилей ВАЗ-2101Г «Москвич-2140» и ГАЗ-24 «Волга» производится после регулировки колесных тормозов при поднятой задней части автомобиля в-следующей последовательности:
1. Переместить рычаг или рукоятку тормоза на 1—2 зуба за-пирающего механизма и, вращая регулировочную гайку, передвинуть направляющую скобу или уравнитель до натяжения задних тросов.
2. Проверить свободное, без задевания колодок, вращение задних колес.
3. Проверить эффективность действия тормоза при перемещении рычага не более чем на 4 зубца у автомобиля ВАЗ-2101, на 8 зубцов у автомобиля «Москвич-2140», на 24 зубца у автомобиля ГАЗ-24 «Волга».
4. При увеличенном ходе рукоятки и неэффективном торможении у автомобилей «Москвич-2140» и ГАЗ-24 «Волга» уменьшить зазор между разжимным рычагом и задней колодкой, поворачивая регулировочный эксцентрик рычага.
У автомобилей ГАЭ-53А и ЗИЛ-130 для регулировки центрального стояночного тормоза необходимо выполнить следующие операции:
1. Поставить рычаг тормоза в крайнее переднее положение и отъединить от тормозного барабана фланец карданного вала или поднять домкратом одно из задних колес.
2. На автомобиле ГАЭ-53А завернуть регулировочный винт до затормаживания барабана, затем отпустить винт до свободного проворачивания барабана.
3. При увеличенном ходе рычага или неэффективном торможении уменьшить длину тяги, вращая регулировочную вилку, чтобы затормаживание происходило при перемещении рычага не более чем на 6 зубцов запирающего механизма. Если на автомобиле ЗИЛ-130 уменьшение длины тяги не обеспечивает указанного условия, необходимо переставить палец тяги в следующее отверстие регулировочного рычага.
Правильно отрегулированный стояночный тормоз должен Удерживать автомобиль на подъеме или спуске с уклоном 16%.
Реклама:

Читать далее: Дорожное движение автомобилей
Категория: — Техническое обслуживание автомобилей
Главная → Справочник → Статьи → Форум

stroy-technics.ru
Как определить неисправность тормозной системы. Прямые и косвенные признаки неисправных тормозов
Умение воспринимать и интерпретировать сигналы, подаваемые неисправными механизмами автомобиля, со временем вырабатывается практически у каждого водителя.
Особенно важно это умение в случае, когда нарушена стабильная работа одной из важнейших систем автомобиля – тормозной.
От того, насколько быстро водитель заметит неисправность и приступит к ее устранению (сам или обратившись к специалистам), зависит безопасность транспортного средства как для водителя, так и окружающих.
Признаки неисправностей тормозов и их причины
Признак Причина неисправности
Мягкая педаль тормоза Попадание воздуха в гидравлический привод тормозной системы вследствие повреждения тормозных шлангов
Ослабление крепления или выход из строя главного тормозного цилиндра
Жесткая педаль тормоза Повреждение или нарушение крепления шланга вакуумного усилителя тормозной системы
Заклинивание поршня рабочего тормозного цилиндра
Разбухание резиновых уплотнительных колец главного или рабочего цилиндров вследствие попадания на них посторонних жидкостей
Загрязнение или износ фрикционных накладок тормозных колодок
Неправильная установка тормозных колодок
Увеличение рабочего хода педали тормоза Попадание воздуха в гидравлический привод тормозной системы вследствие повреждения тормозных шлангов
Утечка тормозной жидкости из рабочих цилиндров
Повреждение или износ резиновых уплотнительных колец главного цилиндра
Неправильная начальная установка педали тормоза
Уменьшение рабочего хода педали тормоза Нарушение зазоров в механизме педали тормоза
Заедание рабочего цилиндра
Нарушение регулировки вакуумного усилителя тормозной системы
Вибрация педали тормоза во время торможения Износ фрикционных накладок тормозных колодок
Ослабление крепления супорта тормозной системы
Деформация или неравномерный износ тормозного диска
Снижение эффективности торможения Замасливание или чрезмерный износ фрикционных накладок тормозных колодок
Заклинивание поршня рабочего тормозного цилиндра
Неправильная регулировка свободного хода педали тормоза
Неправильная регулировка штока вакуумного усилителя тормозной системы
Выход из строя антиблокировочной системы
Неполное растормаживание или заклинивание колес Разбухание резиновых уплотнительных колец главного или рабочего цилиндров вследствие попадания на них посторонних жидкостей
Заклинивание и заедание поршней главного или рабочего цилиндров
Неправильная регулировка стояночного тормоза
Неправильная регулировка штока вакуумного усилителя тормозной системы
Увод автомобиля в сторону при торможении Замасливание или загрязнение барабанов, дисков и фрикционных накладок тормозных колодок
Заклинивание поршня рабочего цилиндра
Ненадежная фиксация или деформация супорта
Использование фрикционных накладок с разным коэффициентом трения
Шум и визг тормозов Чрезмерный износ фрикционной накладки
Коррозия тормозного диска, обусловленная длительной стоянкой автомобиля
Попадание песка и мелких предметов на рабочую поверхность барабана, диска или фрикционных накладок
Ненадежное крепление тормозных накладок в посадочных местах супорта
Удачи вам! Ни гвоздя, ни жезла!

goodmaster.com.ua
