Внутренние ШРУСЫ на «Опеле»: «Астра», «Кадетт», «Зафира»

Статьи и обзоры машин

0

Время прочтения:

Автомобили марки «Опель», как и все современные, имеют сложно устроенный механизм трансмиссии. Для комфортабельной и безопасной эксплуатации транспортного средства каждый узел подвески должен стабильно функционировать. Наиболее важны в этом плане ШРУСы (шарниры равных угловых скоростей) или, как их принято называть в народе, гранаты.

Данная деталь состоит из двух частей: внутренней и внешней, которые выделяют в отдельные шарниры. Чаще всего из строя выходит внешний ШРУС, заменить который особой проблемы не составляет. Однако что делать при неисправности внутренней части гранаты и как выявить её поломку знает не каждый автолюбитель. Восполнить подобный пробел в знаниях поможет представленный ниже материал. Наиболее полезен он будет для владельцев моделей Кадетт, Астра, Вектра и Зафира от Опель, так как в качестве примеров рассмотрены именно данные автомобили.

Как работает внутренний ШРУС

ШРУС – это узел, необходимый для нейтрализации разницы скоростей при повороте передних колёс и вытекающих отсюда проблем (быстрый износ резины, деформация дисков и т. п.). Осуществлять подобную функцию детали удаётся за счёт того, что она передаёт крутящий момент в правильной пропорции между полуосями, если они расположены под некоторым углом относительно друг друга.

Как было отмечено ранее, ШРУС подразделяется на внутренний и внешний. Внутренняя часть гранаты является более громоздкой и более нагружена при работе, вследствие чего и стоит порядком дороже. Основная функция внутреннего ШРУСа на Опеле – это передача вращения от основного узла трансмиссии (КПП) к редукторному валу. После этого крутящий момент переходит на внешнюю часть гранаты, которая собственно и крутит ступицу колеса.

Обе части ШРУСа, соединённые в единый механизм, называются приводом в сборе. Но в том случае, когда ломается одна из частей гранаты, весь привод менять необязательно.

В такой ситуации достаточно поменять неисправную часть ШРУСа. На первый взгляд, структура детали достаточно сложна, но по сути, всё иначе. Главный фактор, благодаря которому гранаты, в том числе и внутренний ШРУС на Опель, при правильной эксплуатации и должном уходе за ними служат долгий срок, это именно простота их устройства.

Механизм внутреннего ШРУСа на моделях Кадетт, Астра, Зафира от Опель имеет следующую структуру:

  • сфера-чаша и ведомый вал, которые называются корпусом гранаты;
  • сферический кулак и ведущий вал, являющиеся внутренней обоймой шарнира;
  • шесть шариков, обеспечивающие нейтрализацию разницы скоростей при повороте руля;
  • и держатель шаров в едином механизме, иначе называемый сепаратором.

В общем, устройство и принцип работы внутреннего ШРУСа Опеля и привода целиком обеспечивают людям, находящимся в автомобиле, комфортабельную и удобную в плане управления транспорта езду.

Признаки неисправности внутренней части гранаты

Внутренний ШРУС Опель Астра Н, Кадет, Вектра и Зафира – достаточно надёжный и долго служащий узел трансмиссии автомобиля. Несмотря на свою крепость, даже внутренняя часть гранаты иногда ломается. Это связано, в первую очередь, с тем, что деталь в процессе работы испытывает колоссальные нагрузки. К основным причинам неисправности внутреннего ШРУСа на Опеле можно отнести:

  • плохой уход за деталью (недостаточная или низкокачественная смазка) и агрессивный стиль эксплуатации автомобиля;
  • использование некачественной гранаты или её брак;
  • износ по времени.

Для того чтобы не возникало серьёзных проблем с подвеской автомобиля, каждый владелец должен своевременно диагностировать поломки отдельных её узлов, в том числе и ШРУСов. Как правило, неисправность гранаты даст о себе знать и укажет на необходимость ремонта. Однако как распознать данные подсказки? Ответ прост: провести диагностику состояния детали. Осмотр может быть как первичный, так и более детальный.

Первичная диагностика основывается на том, что автовладелец определяет наличие признаков, проявляющихся при езде и указывающих на неисправность узла. Ярко выраженная симптоматика поломки внутреннего ШРУСа на Опеле следующая:

  • слышен треск из зоны одного или сразу нескольких передних колёс;
  • управляемость и динамика автомобиля при езде стали в разы хуже;
  • появились серьёзные трудности в повороте руля.

Если хотя бы один из указанных выше признаков имеет место в вашем случае, необходимо удостовериться в том, что виной всему именно неисправность внутренней части гранаты. Для этого придётся прибегнуть к детальной диагностике трансмиссии вашей модели Опель. Она заключается в демонтаже внутреннего ШРУСа и проверке всех близлежащих узлов на наличие в них каких-либо дефектов, свидетельствующих об их неисправности. Обнаружив и удостоверившись в выходе из строя внутренней части гранаты, необходимо сразу же провести её замену. В противном случае безопасность эксплуатации транспортного средства ставится под большой вопрос.

Важно! Ни в коем случае не игнорируйте неисправность деталей трансмиссии на своём Опеле, в том числе и ШРУСов, так как эксплуатация неисправного транспорта может быть смертельно опасной для водителя и пассажиров.

Замена

Неисправный внутренний ШРУС Опель Зафира, Кадетт, Вектра или Астра важно своевременно заменить, так как долгая эксплуатация автомобиля с неисправной гранатой может спровоцировать поломки в других узлах трансмиссии. К счастью, данное мероприятие можно провести собственноручно и достаточно быстро. Однако перед началом ремонта необходимо слегка подготовиться.

Первый этап подготовки – это выбор нового привода целиком или отдельно его внутренней части. Для того чтобы не ошибиться при покупке можно прибегнуть к следующим способам выбора шарнира:

  • поиск при помощи vin-кода;
  • использование снятого старого ШРУСа в качестве примера;
  • обращение к специалистам на СТО, которые преимущественно работают с машинами марки «Опель».

Приобретя гранату, желательно подготовить и сам автомобиль к ремонту. Для этого достаточно промыть от грязи ту область подвески, в которой вы будете работать. Также упростить ремонт поможет использование специальной ямы для ремонта машин или эстакады.

Последним этапом подготовки придется собрать необходимый инструмент. Точнее, вам понадобятся:

  • комплект ключей;
  • съёмник шарниров или молоток, монтировка и кувалда;
  • ненужные тряпки, которые будут использоваться в качестве ветоши;
  • домкрат, если смотровая яма или эстакада отсутствует;
  • несколько видов смазки как для ШРУСа, так и для «застывших» креплений.

Замена внутреннего ШРУСа на Опеле Вектра А, Астра, Кадетт и прочих моделях осуществляет следующим образом:

  1. Поднимите автомобиль на эстакаду, поставьте над смотровой ямой или просто поддомкратьте.
  2. Слейте масло с КПП, открутив её поддон и установив его обратно (после того, как всё масло вытечет).

  3. Снимите колесо с необходимой стороны, предварительно надёжно зафиксировав автомобиль.
  4. Открутите суппорт тормоза, вывернув руль до максимума в сторону.
  5. После снятия суппорта верните руль практически в стандартное положение, слегка не докрутив его до центра. Это необходимо для того, чтобы обеспечить максимальное отхождение стойки и вывести внутренний ШРУС подальше от КПП.
  6. Открутите крепления ШРУСа от рычага и максимально сильно отведите стойку в сторону.
  7. Оттягивая стойку в максимально крайнее положение, заведите ШРУС влево/вправо от КПП (зависит от того, с какой стороны снимается шарнир) и снимите его. Граната может сидеть достаточно плотно, поэтому без помощи специальных съёмников или ударов молотка или кувалды и монтировки не обойтись. Выбивайте ШРУС максимально аккуратно, так как можно повредить некоторые другие элементы трансмиссии.

  8. Прочистите посадочное место шарнира и обильно смажьте.

  9. Смажьте новый внутренний ШРУС, если это необходимо, и установите его на своё место.

  10. Затем соберите всю конструкцию в обратном порядке. Ремонт окончен.

Важно! Осуществив замену внутреннего ШРУСа на своём Опеле при помощи указанного выше способа, не забудьте залить новое масло в КПП.

Как видите, замена внутреннего ШРУСа на Опель Астра H, Кадетт, Зафира и других моделях марки – не очень сложное мероприятие. Осуществить ремонт сможет любой автовладелец, обладающий основными навыками авторемонта и необходимым инструментом. Однако не стоит забывать об ответственности проведения собственноручной замены, поэтому перед её осуществлением взвесьте свои силы и возможности. Удачи в ремонте и на дорогах!

Видеопример по замене ШРУСа на машинах марки «Опель»:

Как проверить шрус на исправность своими руками, признаки поломки и пути решения проблемы

Шарнир равных угловых скоростей (ШРУС) – компонент трансмиссии автомобиля, передающий вращение от коробки передач к приводным колёсам. От его состояния зависит управляемость машины и безопасность движения. Проверить ШРУС на исправность можно своими руками. Это актуально для водителей передне- и полноприводных автомобилей, ведь передавая крутящий момент, эта деталь выходит из строя относительно часто. Признаки и причины поломки ШРУСа (гранаты) на автомобиле помогут водителям в поиске путей решения проблемы.

Конструкция шарнира

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений. Передача вращения на управляемые колёса сопряжена с большими углами поворота. Карданный вал, устанавливаемый на заднеприводных автомобилях, с этой задачей не справлялся ввиду ограниченного угла поворота и низкого КПД. Но, после внесения изменений в конструкцию, он стал прототипом современного шарнира равных угловых скоростей.

Производители автомобильных запчастей выпускают два типа ШРУСов. Первый называют «рцеппа» (более известный как «шестишариковый»). Он состоит из двух обойм (внутренней и внешней), стальных шариков и сепаратора их разделяющего. Благодаря точности изготовления и минимальным зазорам рцеппа может передавать высокий крутящий момент на больших оборотах и углах поворота до 60°.

Второй тип ШРУСа – «трипод». Его конструкцию разработали в Японии, где его и применяют на некоторых автомобилях. Устроен он несколько сложнее, чем рцеппа, но он способен передавать вращение под углом и перемещаться вдоль оси. Трипод состоит из корпуса, в котором неподвижно закреплена трёхлучевая звезда со сферическими роликами и вилки с профильными канавками. Недостатки такой конструкции – невозможность работы при углах, превышающих 30°, сложность изготовления и, как следствие, высокая цена.

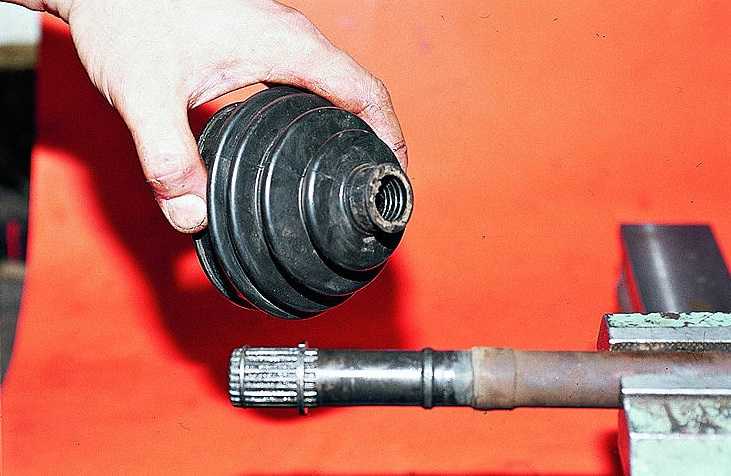

Независимо от конструкции и технологии изготовления, компоненты привода обязательно оборудуют пыльником, закреплённым стяжными хомутами и стопорным кольцом для фиксации детали на валу. Повреждение одного из них – это повод проверить ШРУС (гранату) на машине. Попадание воды, песка или грязи во внутреннюю полость недопустимо. Посторонние вещества приведут к интенсивному износу рабочих поверхностей и повреждению привода.

К сведению!

Появление следов смазки на наружных поверхностях пыльника – один из признаков неисправного ШРУСа.

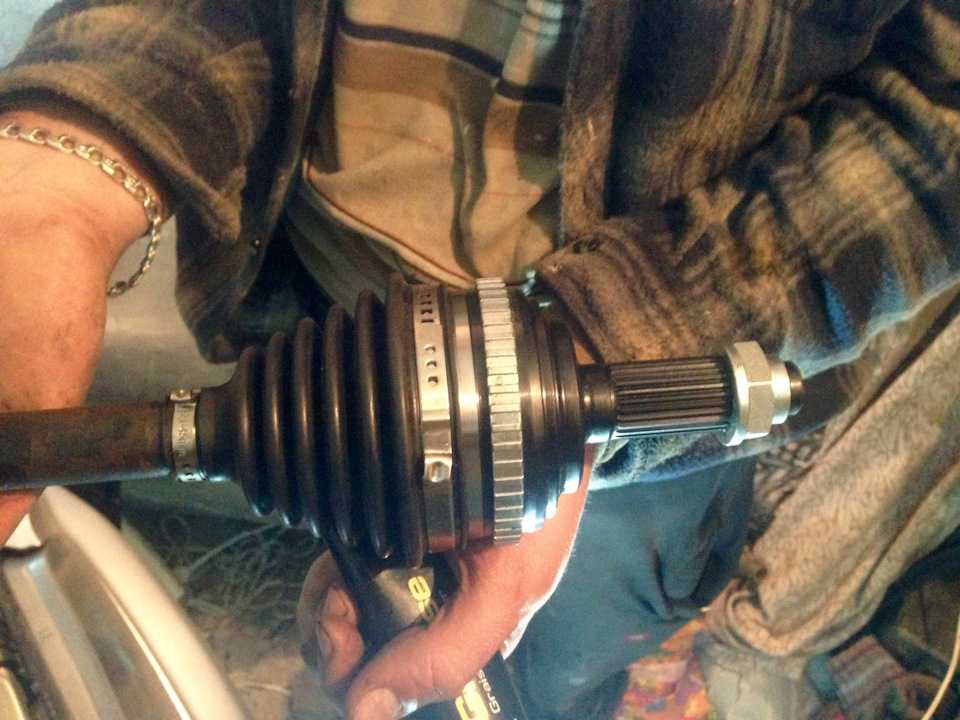

Шарнир, будь то рцеппа или трипод не может сам передавать вращение на ступицу колеса. Он является составляющим компонентом привода, состоящего из вала и двух ШРУСов (внутреннего и внешнего). Первый выполнен из толстостенной трубы диаметром 25-35 мм. Внутренний устанавливают на коробке скоростей, а наружный на ступице колеса. Первый работает при углах вращения, не превышающих 30°, что позволяет установить туда трипод. На внешней стороне закрепляют ШРУС типа рцеппа.

Однако, при работе привод воспринимает не только крутящие нагрузки. Во время движения автомобиля происходит качание подвески, что приводит к изменению расстояния между шарнирами. Для компенсации этого, приводной вал во внутреннем ШРУСе может перемещаться по шлицам. В премиальных автомобилях в этом месте устанавливают трипод с жёстко закреплённой полуосью. Такая конструкция надёжней, но дороже привода, собранного на основе простых ШРУСов.

Основные причины и признаки отказов

Опыт эксплуатации и ремонта автомобилей подсказывает, что проблемы с приводом могут возникнуть даже у новой машины с небольшим пробегом. Существует ряд причин, по которым возможен отказ ШРУСа:

  1. Отсутствие консистентной смазки. Последняя может вымываться через неплотное соединение пыльника с металлическими частями либо через повреждённые зоны защитного покрытия. Нехватка смазки или ее полное отсутствие приводит к повышенному износу контактных поверхностей.
  2. Повреждение пыльника. Через трещины и отверстия в ШРУС могут попадать грязь, дорожная пыль, песок. Смешиваясь со смазкой мельчайшие частицы становятся абразивным материалом, который истирает рабочие поверхности.
  3. Низкое качество деталей. Ввиду высоких контактных напряжений в узле применяют легированные стали с увеличенной твёрдостью. Если производитель отступает от технологии изготовления используя «мягкий» металл, детали быстро исчерпают свой ресурс.
  4. Агрессивная манера вождения или буксировка тяжелых прицепов. Запас прочности узла конструкторами заложен таким образом, чтобы его ресурса хватило для среднестатистического водителя. Превышение эксплуатационных нагрузок приводит к уменьшению срока службы привода.
  5. Механическое воздействие. При попадании колеса в глубокую выбоину, либо машины в ДТП может произойти повреждение элементов привода.
  6. Естественная деградация узла. В ШРУСе, который выработал ресурс наблюдается увеличение рабочих зазоров, что приводит к его быстрому разрушению.

К сведению!

Повышенная вибрация, которая является следствием износа деталей подвески (шаровых опор, наконечников, стоек) негативно сказывается на состоянии ШРУСа, уменьшая его срок службы.

При первых признаках появления проблемы с шарнирами необходимо проверить привода переднеприводного автомобиля. Если своевременно не обнаружить дефект, повреждения ШРУСа могут превысить критические и он может разрушиться во время движения. Машина в худшем случае может попасть в ДТП, а в лучшем её придётся доставлять к месту ремонта на эвакуаторе либо менять неисправную деталь прям на дороге. Водителям нужно оперативно реагировать на признаки неисправности ШРУСа:

  1. Хрустящие (щёлкающие) звуки во время движения в повороте.
  2. Зазоры между деталями шарниров.
  3. Шум при начале движения или резком ускорении.
  4. Рывки при разгоне.

Диагностирование повреждений

Мало знать признаки, чтобы определить неисправность внутреннего ШРУСа или наружного. Шум может проявиться и при других дефектах деталей подвески. Следует выявить симптомы, чтобы узнать о неисправности ШРУСа. Дефекты внутренних и внешних шарниров диагностируют по-разному. Общее для них – работа при повышенных нагрузках и в экстремальных положениях. Только так определяют критический износ, не снимая шарниры с автомобиля.

Проверка внутреннего шарнира

Чтобы проверить внутреннюю гранату, и определить неисправный ШРУС, необходимо нагрузить эти детали. При движении автомобиля водители используют два способа диагностирования: езда по препятствиям и перегрузка машины. В первом случае проезжают по неровной дороге с выбоинами и кочками. Для этого выбирают участок полотна так, чтобы препятствия располагались по одну сторону. Поочерёдно проезжают на скорости 15-20 км/ч по неровностям правыми и левыми колёсами. Если дефекты есть, при попадании в выбоины будет характерный стук в зоне крепления шарниров.

Второй способ заключается в перегрузе автомобиля таким образом, чтобы передняя часть машины слегка приподнялась. В этом случае внутренние шарниры будут работать под критическими углами, что позволит спровоцировать появление более явного шума. Водители для утяжеления машины усаживают на заднее сиденье пассажиров, а в багажник загружают тяжёлые предметы. Когда передняя часть автомобиля слегка приподнимется, проезжают ровный участок дороги, желательно имеющей уклон вверх. Под увеличенной нагрузкой шарнир должен стучать сильнее.

К сведению!

Издавать шум при движении автомобиля может не только привод. Чтобы точно определить поломку внутреннего ШРУСа нужно провести диагностику узла на СТО или в сервисной мастерской.

Наружного

После появления признаков выявить неисправность наружного ШРУСа будет несложно. Водителю нужно выбрать ровную площадку, на которой можно свободно поездить в разных направлениях никому не мешая. Для диагностики необходимо поочерёдно вывернуть колёса вправо и лево, резко тронуться с места. Шарнир с выработкой будет издавать хруст. Ввиду большого расстояния между деталями, определить сторону, где стоит дефектный ШРУС будет легко.

Слушать звук, исходящий из трансмиссии лучше при открытых окнах. Можно выбрать площадку рядом со стеной. В этом случае получится эффект усиления звуковых волн, когда они, отражаясь от преграды, достигнут водителя. Кроме того, можно попросить помощника послушать шум, исходящий от деталей трансмиссии. Как правило, при повороте направо будет шуметь левый ШРУС, и наоборот. Объясняется это силами инерции, действующими на автомобиль и перераспределением нагрузки.

Универсальная проверка шарниров

Алгоритм диагностики позволяет более точно определить, какая из деталей повреждена. Последовательность действий:

  1. Поставить автомобиль на ровную площадку, зафиксировать задние колёса ручным тормозом, подложить противооткатные упоры.
  2. Поочерёдно домкратом вывесить передние правое и левое колёса. Для безопасности под кузов лучше установить подпорки.
  3. Завести двигатель и включить первую передачу. В это время вывешенное колесо начнёт вращаться.
  4. Для диагностики внутреннего шарнира плавно нажимают па педаль тормоза, нагружая привод. Появление шума рядом с коробкой передач свидетельствует об износе детали.
  5. Для проверки внешнего ШРУСа полностью выворачивают рулевое колесо поочерёдно вправо и влево. Если неисправен только внутренний шарнир, то звук не изменится. При износе внешнего в общий шум добавится постукивание и от него.

Рекомендации по ремонту

При выявлении дефектов в трансмиссии их следует как можно быстрее устранить. Точно диагностировать состояние шарниров возможно только после их демонтажа, разборки и промывки деталей. Как это сделать для автомобиля можно посмотреть на видео.

Ввиду особенностей конструкции отремонтировать повреждённые металлические части не удастся. Водителям доступна только замена защитных пыльников и стяжных хомутов.

После промывки от старой смазки внимательно осматривают контактные поверхности корпусов, шариков, сепаратора. На них не должно быть оспинок, трещин и сколов. Если они есть, ШРУС в сборе подлежит замене.  При незначительных повреждениях шарниры с приводных колёс можно поменять местами. В этом случае нагруженными окажутся невыработанные поверхности. Эта мера временная и нужна, чтобы продлить ресурс компонентов до плановой замены. После сборки шарнир обязательно наполняют свежей консистентной смазкой и герметично закрывают пыльником.

Шарнир равных угловых скоростей – один из основных узлов трансмиссии автомобиля. Все его элементы изготавливают из качественных материалов. Как правило, срок годности ШРУСа высок, но он может преждевременно изнашивается. Своевременная диагностика позволит вовремя обнаружить дефект и не допустит образования нештатной ситуации.
