Предохранители Дэу Нексия N150, 2008
08.09.2014
Большинство цепей питания электрооборудования корейского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в багажнике.
Рассмотрены схемы Дэу Нексия Н150 2-го поколения 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска
В салоне
Для доступа к монтажному блоку снимаем пластиковую крышку в панели приборов. На внутренней стороне крышки монтажного блока приведена схема расположения элементов, установленных на наружной стороне в блоке.
Фото — пример..
| Схема предохранителей и реле салонного блока Нексия 150 | ||
|---|---|---|
Расположение элементов на наружной стороне монтажного блока | ||
| № | Ток, А | Защищаемые цепи |
| F1 | 10 | ЭБУ (цепь от батареи). |
| F2 | 10 | Лампы габаритного света, фонари освещения номерного знака, подсветка комбинации приборов и органов управления. |
| F3 | 15 | Цепь реле системы зажигания. |
| F4 | 20 | Лампы дальнего света фар. |
| F5 | 10 | Лампа ближнего света левой фары. Электропривод регулятора направления светового пучка левой фары. |
| F6 | 10 | Лампа ближнего света правой фары. Электропривод регулятора направления светового пучка правой фары. |
| F7 | 30 | Предохранитель бензонасоса, топливные форсунки. |
| F8 | 20 | Указатели поворота, лампы сигналов торможения. |
| F9 | 30 | Очиститель ветрового стекла. |
| F10 | 10 | Привод крышки лючка горловины топливного бака. |
| F11 | 10 | Реле включения электромагнитной муфты компрессора кондиционера. |
| F12 | 30 | Электродвигатель вентилятора системы охлаждения (малая скорость). Вентилятор отопителя. |
| F13 | 20 | Лампы света заднего хода. Цепь возбуждения генератора. Комбинация приборов, предохранитель прикуривателя нексия, звуковой мелодичный сигнал, часы. |
| F14 | 30 | Звуковой сигнал. Вентилятор системы охлаждения (высокая скорость). |
| F15 | 20 | Аварийная сигнализация. Лампа плафона освещения салона. Лампа плафона освещения багажника. |
| F16 | 30 | Мотор-редукторы стеклоподъемников. |
| F17 | 10 | Аудиосистема (цепь от замка зажигания). |
| F18 | 30 | Управление замком крышки багажника. Таймер электрообогрева заднего стекла. Центральный замок. Аудиосистема (цепь от батареи). |
| F19 | 30 | Реле 4-й скорости электровентилятора отопителя. |
| F20 | 30 | Противотуманные фары. |
| K1 | Вентилятор системы охлаждения (высокая скорость) | |
| К2 | Указатели поворота. | |
| К3 | Топливный модуль (бензонасос). | |
| К4 | Противотуманные фары. Задние противотуманные фонари. | |
Расположение элементов на внутренней стороне монтажного блока
| № | Назначение | |
| К5 | Габаритные огни, противотуманные фары. | |
| К6 | Фары головного света. | |
| К7 | Вентилятор системы охлаждения (низкая скорость). | |
| К8 | Муфта компрессора кондиционера. | |
| К9 | Звуковой сигнал. | |
| К10 | Фары головного света. | |
| К11 | Мелодичный сигнал. | |
| К12 | Включение 4-й скорости вентилятора отопителя. | |
| К13 | Система зажигания. | |
| К14 | Очиститель ветрового стекла. | |
| К15 | Таймер обогрева заднего стекла. | |
| F19 | Предохранитель реле 4-й скорости электровентилятора отопителя на 30А | |
| F20 | Предохранитель ПТФ на 30А | |
Материалы по теме
nexia-remove-device — Googlesuche
AlleShoppingBilderVideosMapsNewsBücher
suchoptionen
Это займет всего несколько минут.
Чтобы удалить термостат из учетной записи Nexia, нажмите следующие кнопки на странице климата Nexia: Климат > Меню > Настройки > Отменить регистрацию.
На термостате нажмите: Меню > Nexia > Отменить регистрацию.
Переподключиться к Нексии. Нажмите «Добавить устройство» на странице климата, затем следуйте инструкциям на экране.
Удаление и повторная установка термостата на Nexia — Yonyx
ir.yonyx.com › talk
Hervorgehobene Snippets
Ähnliche Fragen
Как сбросить настройки моста Nexia?
Как подключить устройство к Nexia?
Как подключить телефон к термостату Trane Z Wave?
Как подключить термостат Trane к Nexia?
Исключить/включить устройство из Nexia — Yonyx
ir.yonyx.com › разговор
Исключить/включить устройство из Nexia · На термостате нажмите: Меню > Nexia > Исключить · Пока отображается таймер, переведите устройство в режим программирования. · Если процесс …
Как снять термостат XL824/824B/850/1050 с Trane…
support.tranehome.com › en-us › статьи › 3600422…
04.03. 2022 · На термостате, который вы хотите удалить из своей учетной записи, нажмите Меню.
· Выберите Умный дом. · Нажмите «Дополнительно». · Выберите Отменить регистрацию. · Нажмите Да, чтобы …
Использование контроллера сцены Nexia® One Touch Z-Wave® с Trane …
support.tranehome.com › en-us › статьи › 3600524…
25.06.2021 · Использование Nexia® One Touch Z-Wave® Scene Controller с Trane® Home The Nexia One… На термостате нажмите Меню→Nexia→Удалить устройство.
Совет по подключению Z-Wave: отмена регистрации устройств — Сообщество SmartThings
community.smartthings.com › … › Connected Things
24.05.2013 · Прошлой ночью я был крайне разочарован, пытаясь подключить кучу Модули ламп Z-Wave, которые ранее использовались в системе Nexia.
[PDF] Nexia Bridge
www.nexiahome.com › 2018/01 › Nexia-BR200-Руководство пользователя
Непрерывный зеленый: как минимум одно устройство Z-Wave в сети. ○ Не горит: в сети нет устройств Z-Wave. ○ Непрерывное медленное мигание — режим добавления/удаления/обучения.
[PDF] Руководство пользователя Trane XL824 Smart Control
www.nexiahome.com › wp-content › uploads › 2014/04
Добавление/удаление устройств Z-Wave (через XL824) . … 1050, 850, XL824 и 624 разрешены на вашем Nexia™ … в разделе на сайте www.nexiahome.com/trane для получения помощи.
Добавление/удаление устройств Z-Wave (через Xl824) — Trane … — ManualsLib
www.manualslib.com › … › XL824 › Руководство пользователя
Trane XL824 Manual Online: Добавление/удаление Z- Волновые устройства (через Xl824). Добавление устройств Z-Wave 1. На ГЛАВНОМ экране нажмите MENU, затем нажмите NEXIA. 2.
Все варианты
Все варианты
Добавление и удаление устройств Z-Wave
www.zwaveoutlet.com › страницы › добавление и удаление…
Удалить устройства. Удаление устройств известно как процесс исключения. Это не только удалит устройство из вашего концентратора Z-Wave, но и сбросит устройство до заводских настроек .
..
Ähnlichesuchanfragen
Устройства Nexia
Приложение Trane Home
Не работают указатели поворота для Daewoo Nexia. Почему не работают поворотники не работают поворотники и аварии Daewoo Nexia
13.7.1. Знаки поворота передние и задние
13.7.2. Боковые указатели поворота
Если нажать при выключенном зажигании на красный выключатель сигнализации, все четыре указателя поворота и прозрачная кнопка выключателя будут мигать в едином ритме.
Для проверки указателей поворота нужно включить зажигание и выключить сигнализацию, т.к. она перекрывает работу указателей поворота. При переводе рулевого рычага в соответствующее положение поворотные указатели с одной стороны и зеленая контрольная лампа в комбинации приборов должны начать гореть через равные промежутки времени. Работа сигнализатора организована таким образом, что по установленным нормам срабатывает сигнализация и при выключении зажигания напряжение на выключатель подается непосредственно от аккумуляторной батареи.
Электропитание указателей поворота осуществляется только при включении зажигания через установленный предохранитель. Если в системе возникают неисправности, могут быть полезны следующие рекомендации:
Если контрольная лампа перестает работать в штатном режиме или мигает, как правило, неисправна одна из системных ламп;
Если лампы перестали мигать и постоянно гореть, неисправно реле прибора;
Если лампы мигают то быстрее, то медленнее, а проводка, включая провод «массы», не повреждена, реле необходимо заменить;
Если указатели поворотов не срабатывают, а начинают действовать при включении сигнализации, перегорел предохранитель, неисправен выключатель указателя поворотов или его проводка;
Если не работают ни указатели вращения, ни сигнализация, реле неисправно. Помимо мигания контрольной лампы в одном ритме с лампами указателей, включение системы подтверждается еще и акустическим сигналом со щелчками, составляющими реле в щитке приборов. При его неисправности приходится разбирать приборную панель, что достаточно трудоемко.
Знак Рота на легковом автомобиле ДЭУ. Нексии, как и на других автомобилях, выполняют важную роль в обеспечении безопасности движения. Ведь если они не сработают, то выполнение различных маневров на дорожном полотне будет неожиданным для остального движения. Конечно, ориентируясь на правила дорожного движения, можно подавать сигналы о ручных поворотах, но поймут ли их наши водители, ведь даже в автошколах на учебных автомобилях эти действия не реализуются.
В электрической цепи указателей поворота автомобиля Daewoo Nexia: лампы с правой и левой стороны автомобиля; реле, которое работает и на аварийную сигнализацию; Подрулевой переключатель; Двадцатиамперный предохранитель F8 и провод, соединяющий эти приборы.
Чаще всего в этой электрической схеме На автомобиле Daewoo Nexia выходит из строя реле трех выходных указателей поворота, которое маркируется следующим образом: 96312545U. О том, что он вышел из строя вас предупредит контрольная лампа указателей поворота на панели приборов, а ее щелчка не будет слышно, так как он находится в салоне в монтажном блоке (верхний с левой стороны), расположенном на передней панели в область расположения вашего левого колена.
При этом обороты ламповых индикаторов будут просто гореть не мигая. Обычно реле, прежде чем окончательно, с аритмией не сработает, включится на пару секунд, выключится и водитель несколько раз упадет во время выполнения маневра, перевести подрулевой переключатель в нейтральное положение , а затем повторно поверните указатели поворота.
Как только такая аритмия началась, реле нужно заменить. Штатное реле достаточно дорогое, еще дороже аналогичное реле фирмы Bosch, поэтому тем водителям, у кого туго с деньгами, можно посоветовать приобрести реле корейской фирмы Pomax, оно дешевле более чем в два раза. Также можно попробовать поставить три выходных реле от отечественной «восьмерки», у которых посадочные размеры тоже такие же, как и у штатного реле.
При желтом предохранителе F8 (20А), который стоит вторым слева в среднем ряду монтажного узла, не будут гореть не только лампы указателей поворотов, но и лампы стоп-сигналов. А это значит, что при торможении, предупреждать водителей, сзади движущегося транспорта ничего не будет.
Если на вашем автомобиле установлена антиблокировочная система тормозов (ABS), она тоже не будет работать. Это связано с тем, что все они получают питание через предохранитель F8.
Нексия — один из самых распространенных и доступных автомобилей марки Daewoo. Хорошие динамические качества для автомобилей аналогичного класса, простота обслуживания и относительно невысокая цена Новые и подержанные модели сделали свое дело. Сейчас их много на дорогах. Nexia используется в основном в качестве такси, а также в качестве арендованных и личных автомобилей.

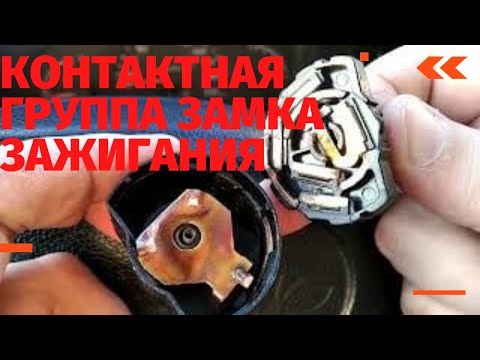

Узбекская сборка электрических узлов во многих моделях не настолько надежна, как хотелось бы. Часто выходят из строя многие устройства, в частности предохранители и реле Daewoo Nexia, а контактная группа в замке зажигания – «пациент» автокресла.
Если вы отказываетесь от какого-либо электроприбора, проверьте его предохранитель. Визуально осмотреть его недостаточно, зазор может быть незаметен глазу. Хорошо, если под рукой есть тестер.
В случае отсутствия тестера его можно сразу заменить в тесте предохранителя сразу. Поэтому всегда с собой комплект новых резервных предохранителей. Во многих случаях это сэкономит ваши нервы и время.
Обнаружив сгоревший предохранитель, не спешите его менять. В противном случае новый предохранитель тоже может выйти из строя. Понять, что стало причиной его храбрости. Убедиться в отсутствии короткого замыкания защищаемой ими цепи, а также в натяжении всех проводов. Бывает, что один из проводов перегибается или корчится и начинает замыкаться по случаю на кузов автомобиля.
Всегда старайтесь доводить работу с электрикой до конца, проверяйте как можно больше причин поломки, иначе любое короткое замыкание может стать причиной пожара или аварии. Если под рукой есть схема автомобиля, используйте ее, если есть возможность. Если опыта ремонта и знаний нет, обращайтесь в любой электромобиль.
В модели ДЭУ. Нексии до 2008 года установочный блок обозначался N100, в моделях после 2008 года — N150.
Нумерация и назначение в обоих блоках предохранителей и реле Daewoo Nexia совпадают.
Узел крепления салона
Узел крепления в салоне нексиана находится слева от руля в нижней части приборной панели, под кнопками открывания багажника и бензобака. Чтобы добраться до него, нужно открыть крышку. Предохранители и реле на нем находятся с двух сторон — с лицевой стороны, обращенной к водителю, и с нижней, обращенной к педалям. Для смены реле и одного из двух фаворитов снизу может понадобиться достать весь монтажный узел или перевернуть его.
Предохранители в блоке салонного крепления
F1 (10 А) — Электронный блок управления двигателем (ЭБУ) .
F2 (10 а) — Габаритные огни .
Если габариты вам не подходят, проверьте выключатель-выключатель и поворотники, мог выйти из строя или повредить контакты/провода в его основании. Цена нового выключателя света около 700-1000 рублей. Также проверьте контакты этого предохранителя, бывает что подгорают, почистите их и добейтесь хорошего контакта Предохранитель в гнезде.
Причина может быть и в реле М и его контактах. Возможно также, что дорожка была заблокирована в монтажном узле.
F3 — резерв .
F4 (20 А) — Фара дальнего света .
Для включения дальнего света нужно перевести левую ручку на стреле в длинное положение. Чтобы моргнуть, потянитесь.
Если не работает дальний свет, проверьте исправность ламп (могли перестараться с обеими), исправность реле L, H и их контактов, контакты в гнезде предохранителя. Сабвуфер также может быть одной из причин. Если вышеописанное скорее всего дело в проводке или калах в фарах.
F5 (10 A) — Ближний свет, левая фара Магазин электрики .
F6 (10 a) — ближний свет, электроскоп, правая фара .
Если дальний свет работает, а разницы нет, то скорее всего дело в бескаркасном выключателе света, проверьте его контакты и провода, прочность разъемов. Можно снять переключатель, аккуратно его разобрать и проверить пластины на наличие короткого замыкания, а также пластиковый переключатель, надежно ли размыкаются контакты. Не забудьте проверить исправность ламп в фарах, даже если не работают как фары ближнего, так и контакты в разъёмах и проводах. Причина отсутствия света может быть в контактной группе замка зажигания. Если вы не разбираетесь в электрике, обратитесь в сервис.
F7 (30 а) — топливный насос, топливные форсунки .
Если перестал работать топливный насос, проверьте контакты в гнезде предохранителей, а также реле С и его контакты. Если они окислились или есть следы подгорания, замените реле. Может отсутствовать контакт в замке зажигания или контактной группе. Если есть перебои в работе бензонасоса, двигатель заводится, то нет, скорее всего реле, либо возможно топливный фильтр подлежит замене.
При низких температурах и их перепадах может помочь испаритель конденсата, который заливается в бак вместе с бензином. Также из-за некачественного бензина может выйти из строя сам насос. Проверить можно, проверив напряжение 12 к нему напрямую, либо подключив вместо топливопровода шланг, опущенный в емкость.
Еще топливный насос может не работать из-за проводки в кабине внизу слева от водителя, у левого переднего крыла. Чтобы добраться до проводов, нужно снять накладку слева от педали сцепления. Увидев блок разъемов, проверьте все провода и соединения, идущие от него. Желто-коричневый или бело-коричневый провод отвечает за работу топливного насоса. Проверьте также, чтобы провода не были перебиты возможными винтами, вкрученными в корпус.

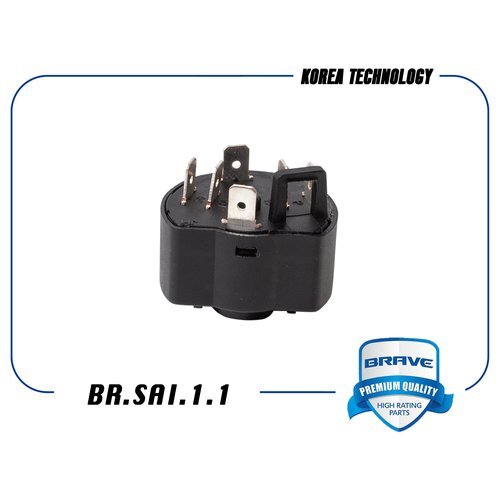

Если ничего из описанного не помогло и в контактной группе замка зажигания установлено разгрузочное реле, проверьте его и при необходимости замените.
F8 (20 а) — поворотники, сигнализация, стоп-сигналы .
Если перестали работать указатели поворота, проверьте этот предохранитель и реле-прерыватель А, а также его контакты.
Если поворотники работают с перебоями, то дело скорее всего в том же реле А, в проводке или КЗ в поворотниках. Если при включении указателей поворота на приборной панели не работают ни поворотники, ни контрольные лампы на приборной панели, ее контакты или реле.
Если «авария» не работает, скорее всего дело еще и в реле, в кнопке и ее контактах или проводке от кнопки до предохранителя/реле.
Не забудьте проверить сами лампочки в поворотниках.
F9 (30 А) — Стеклоочиститель, шайба
. Если «дворники» не работают, смотри реле ф и его контакты. Проверить, работает ли сам редуктор, подавая напряжение 12 В, туго ли закручены гайки на валах держателей очистителей, исправен ли механизм трапеции. Проверьте исправность переключателя правого руля, контактов и проводов в его подключении. Еще одной причиной некорректной работы мотора очистителя может быть плохой контакт для массы. Попробуйте напрямую закрыть корпус автомобиля корпусом двигателя и проверить его работу.
Если на улице низкая температура Проверьте, не замерз ли механизм очистителя, особенно валы с гайками, при необходимости очистите ото льда и влаги.
F10 (10 А) — крышка замка силового замка .
F11 (10 а) — реле компрессора кондиционера .
Чтобы после зимы кондиционер работал исправно, зимой рекомендуется включать его в теплое место (гараж, бокс, автомойка) для того, чтобы герметизирующие составы смазались. В противном случае их придется менять весной. При низких температурах из-за отсутствия давления кондиционер не включится.
Если давления нет, проверьте датчик давления, установленный на трубке воздушного фильтра. При замыкании контактов в двухконтактном разъеме датчика давления кондиционер должен быть включен.
Заполните систему фреоном, предварительно проверив систему на герметичность. Утечки могут быть в соединениях, трубках и радиаторе кондиционера.
Дело может быть и в купете, что при включении кондиционера он должен шевелиться (щелкать), если не работает, проверить разъемом, также можно проверить, подав на него напряжение 12 В , доступ к контактам только снизу, удобней всего получить из ищущих джама. Так же может быть неисправен компрессор или обрыв его ремня, проверьте наличие целого и растянутого нижнего ремня перед двигателем (под верхним ремнем генератора).
Если воздух из системы кондиционирования поступает в салон плохо или недостаточно холодный, проверьте салонный фильтр И замените его. Испаритель тоже мог засориться, проверьте его и почистите.
F12 (30 А) — Низкая скорость вентилятора охлаждения радиатора .
Если вентилятор работает только на повышенных оборотах, проверьте этот предохранитель, контакты в его гнезде, а также реле В и К.
F13 (20 а) — приборная панель, часы, прикуриватель, зуммер, лампы заднего хода, генератор , обогрев заднего стекла.
F14 (30 А) — звуковой сигнал, высокая скорость Работа вентилятора охлаждения радиатора .
Если звуковой сигнал не работает, проверьте предохранитель и контакты в его гнезде, а также Реле I. Если частота сигнала изменилась или сигнал пропал вовсе, скорее всего, дело в проводке к одному из кликсоны. 2 сигнала — 2 тональности. Проверьте контакты и провода у гудков, сняв решетку радиатора, обычно они перегружены из-за влаги. Также проверьте контакт обмотки кнопки включения звукового сигнала и ее механизма.
Если при высоких температурах перестал включаться электровентилятор радиатора, проверьте состояние реле В, Е, К и их контактов. Проверьте датчик вентилятора, отключите от него контакты и замкните их, вентилятор должен включиться. Либо подайте напряжение 12 В напрямую на разъем вентилятора, тем самым проверив работу его электродвигателя, проверьте этот разъем на предмет подключения проводов к вентилятору на предмет окисления контактов.
Если двигатель вентилятора работает, то дело может быть в предохранителе и реле, проводке, термостате и датчике температуры охлаждающей жидкости.
Если проверить проводку, от датчика температуры до ЭБУ, от ЭБУ до реле.
F15 (20 а) — свет в салоне, свет в багажнике, электропривод антенны .
Если не работает свет в потолке возле зеркала заднего вида только в положении «АВТО», проверьте концевые выключатели в двери и проводке, а также сам переключатель режимов освещения. Проводка от концевых выключателей подключается к жгуту в торце водительской двери или под водительским сиденьем, проверьте интеллект всех проводов.
Если свет не работает ни в одном из режимов, проверьте работу лампы и выключателя на потолке.
Если не работает свет в багажнике, проверьте лампу с левой стороны багажника, контакты плафона и проводку.
F16 (30 А) — Электрические стеклоподъемники .
Если у вас перестали работать стеклоподъемники, скорее всего дело в проводке. Проверьте провода, идущие к двери, не порвались ли они в месте изгиба (в марле-резинке), стандартная болезнь многих бестолковых моделей. Также проверьте работоспособность двигателей, питающих напряжением 12 В и состояние щеток в них.
Если не работает один стеклоподъемник, дело также может быть в проводке двери или в кнопке управления стеклоподъемниками, проверьте ее контакты и исправность.
Также проверьте сам механизм в двери на отсутствие дефектов и заеданий, состояние шестерни и троса. Причина может быть в блоке управления самолетом у водителя. Проверьте его на короткое замыкание.
Если стекло стало стеклом, из-за чего с ним не справляется стеклоподъёмник, попробуйте полностью опустить стекло и смазать уплотнительные резиновые пластины жидкостью WD-40 или силиконом.
F17 (10 а) — Питание Магнетиты от замка зажигания .
Обычно магнитола подключена таким образом, что работает только при включенном зажигании. Если вы хотите, чтобы магнитола работала постоянно, найдите место ее подключения в контактной группе замка зажигания и через предохранитель подключите к постоянному питанию 12 В. Если перестала работать магнитола, проверьте замок зажигания, контакты в нем, контактную группу и проводку.
F18 (30 А) — питание аккумуляторной магнитолы, обогрев заднего стекла, электропривод замка багажника, центральный замок.
Обогрев заднего стекла в Нексии отключается автоматически. Если не работает, проверьте этот предохранитель, F13 и контакты в своих гнездах, а также реле G и его контакты. Реле таймера обогрева может быть установлено не в монтажном блоке, а под приборной панелью, чуть выше блока педалей. Проверьте также саму кнопку и ее контакты. Причина может быть в проводке от кнопки к заднему стеклу, она могла быть перенесена на днище автомобиля. Проверьте клеммы нагревательных элементов задней ставки по краям стекла и отсутствие нити накала на стекле. Когда обрыв обнаружен, приклейте его специальным клеем с содержанием металла.
Если не работает центральный замок и какая-то дверь не закрыта, снимите с нее накладку и проверьте правильность работы привода замка и правильность тяги. Если замок 5-контактный, проверьте исправность всех его контактов и проводки.
Также проверьте провода в гофре в месте изгиба при открытии двери. Дело может быть в главном замке реле, которое находится за электронным блоком управления (ЭБУ), со стороны пассажира на центральной консоли.
Ф19- резервная копия .
F20 (30 А) — Вентилятор климатической установки .
F21 (30 А) — противотуманные фары .
Если перестали гореть «туманки», проверьте предохранитель, контакты его гнезд, исправность ламп в фарах, кнопку включения в салоне, проводку, реле д и его контакты.
Реле в салонном монтажном блоке
A — Реле поворотов Relolar, Alarm Alarm .
См. информацию о F8.
B — Высокая скорость вентилятора охлаждения радиатора .
См. информацию о F14.
C — АЗС .
См. информацию о F7.
D — противотуманные фары .
См. информацию о F21.
Е — максимальная скорость Вентилятор климатической установки .
F — Стеклоочистители, прерывистый режим работы .
G — Реле-таймер обогрева заднего стекла с автопитанием .
См. информацию о F18.
Н — Свет фар (при включении дальнего) .
См. информацию о F5, F6.
В новых моделях после 2008 года это реле при включении дальнего света Не выключает ближний и включает дальний свет.
Звуковой сигнал .
См. информацию о F14.
J — компрессор кондиционера .
См. информацию о F11.
K — Малая скорость вентилятора охлаждения радиатора .
Л-фары .
М — наружное освещение .
N-зуммер .
Схемы электропроводки
По следующей схеме проводки можно определить расположение разъемов и контактов для массы, которая может вызвать перебои в работе приборов при их затухании.
Электрические разъемы обозначены желтым цветом и начинаются с буквы Х.
Провода заземления, контакты на массу тела обозначены синими точками, пронумерованы цифрами.
Механические контакты
1 — в центральной части рулевой колонки
2 — возле аккумулятора
3 — не используется
4 — на верхней части блока цилиндров двигателя
5 — в багажнике
6 — под сиденьем водителя
B — это непосредственный контакт корпуса узла с кузовом автомобиля.
Автолюбители часто сталкиваются с такой проблемой, как неработающий поворотник, но не все знают, как решить проблему быстро. Продолжать в случае такой поломки очень опасно. Лучше остановиться и попытаться устранить неисправность.
Виды поиска неисправностей и методы устранения
Указатель поворота работает корректно при соблюдении следующих показателей:
- наличие включенного зажигания обеспечивает рабочий режим;
- движение подрулевого переключателя вверх-вниз должно сопровождаться включением поворотников с соответствующей стороны;
- сигнал предупреждения о повороте должен мигать с частотой 60 циклов в минуту.
Любое другое поведение указателя поворота указывает на проблему. К наиболее частым причинам неисправностей относятся:
Nightwall. Задача требует знакомства с основным принципом работы реле: проходящий через лампы ток приводит к нагреву измерительного резистора — элемента, определяющего необходимость включения лампы. Поэтому сопротивление лампы, отличное от номинального, изменяет время включения поворотника: он начинает мигать. В этой ситуации рекомендуется слегка постучать по реле (это помогает при наличии слабого контакта или попадании влаги). Если вы заменили реле, но поворотник не моргает, а горит постоянно, значит, слабый контакт с блоком предохранителей. Может помочь и замена предохранителя, выявившего значение сопротивления, не соответствующее номинальному.
Прекращение работы одного поворотника несовместимо с неисправностью реле (такой план неисправности не работает в обоих поворотниках). Один из поворотников может выйти из строя из-за мигания лампочки (самый простой вариант) или нарушений в проводке или патроне.
Новая лапа должна не только ставиться в поворотный слот, но и соответствовать мощности, указанной на потолке. Если после замены лампочки поворотник так и не заработал, нужно обратить внимание на патрон. Если есть следы окисления, то их следует удалить. Для этого хорошо подойдет наждачная бумага или лапки. А если лампочка слишком плотно прилегает к контактам, то нужно их отрегулировать отводами. Сделать это нужно максимально аккуратно, не допуская соприкосновения контактов, что может привести к другой проблеме — работе поворотников в шашечном порядке. Нормальное состояние картриджа означает, что причина неисправности кроется в проводке. Для начала нужно убедиться, что провод надежно соединен с патроном. При этом недопустимо замкнутое состояние проводов между собой или замыкание масс на металлический корпус автомобиля. В этом случае необходимо заменить провода или хотя бы их изоляцию.
Если при этом не работают мигалки, то однозначно надо менять реле — оно неисправно.
Сбой автоматического выключения можно исправить только одним способом — заменить выключатель.
При такой поломке лучше обратиться за помощью к специалисту.
Также причиной поломки поворотника может быть сам переключатель. Чтобы его проверить, нужно добраться до подрулевого переключателя и размонтировать его. Кстати, если беда случилась в виде недоработанной сигнализации при наличии нормально работающих поворотников, то нужно просто заменить кнопку, отвечающую за включение аварийки.
Слишком часто мигающий поворотник — верный признак того, что сгорела одна из фар, либо фишка в заднем фонаре, либо дорожка в монтажном узле.
Тусклый световой сигнал является сигналом для проверки соответствия модели и мощности. Если все в порядке, то ситуацию могут исправить контакты лампочек.
Реле планеты, издающее щелчки, тоже не норма. Неисправность заключается в самом монтажном узле, точнее контактах реле. Звуки, похожие на щелчки, могут возникать, если контакт окислился или слегка прилегает. Также к этому приводит неисправное реле.
Устранить проблему можно путем зачистки контактов или установки нового реле.
Указатель поворота, который не работает ни с одной стороны, ни спереди спереди, ни в ретрансляторе, говорит о том, что сломался сабвуфер, нет с ним контакта или о том, что все-таки реле вышло из строя.
Электрическую цепь указателя поворота защищает предохранитель на 8 ампер, расположенный в монтажном блоке. В случае его поломки повороты срабатывают как с левой, так и с правой стороны автомобиля.
Световая сигнализация обеспечивает безопасность движения, поэтому у водителя всегда должны быть как минимум лампочки нужной мощности.
Видео
Как диагностировать поворотники смотрите ниже:
Привет, Кадабра. Настало время порадовать вас новой головоломкой за авторством узбекского средства двиг пятой точки системы Daewoo Nexia.
(под катом Прикольная история и немного фоток)
Дело в том, что несколько дней назад при включении аварий или поворотников перестали мигать лампочки.
Просто гасли и не начинали мигать, пока не выключишь-включишь рычажком. Сначала проявлялось раз в день, потом раз в час, а вчера, после того как проблема стала проявляться ежеминутно, машина решила, что указатели поворота вообще будут нужны и перестала их светить в принципе.
«Да ведь говорят, что они», — сказала Нексия, — «Нормальные Потоны поворотников ей не к лицу, Пущас других маневров читать научитесь. Кстати, забавное, поломка произошла на территории незабвенного Купчино.
Так как отрубилось сразу все — и поворотники и ДТП — натолкнуло на мысль искать проблему в блоке предохранителей и реле Предохранитель был цел, а вот с реле (на фото оно вверху слева) была странность: при нажатии на аварийку или включение поворотника он один раз «щелкнул» — и все. при этом лампочки не загорались.
В блоке поворотников оказался потемневшим один из контактов. Для верности я его немного перепутал, хотя реле и так было в нем туго. Проблему это не решило
Было решено попробовать заменить реле, благо рядом был авторынок на ул. Салов. Но до него еще нужно добраться за несколько кварталов и оживленных перекрестков. ПДД говорят, что при отсутствии указателей поворота необходимо оповещать других участников дороги с помощью выставленных жестов рук. Однако я подумал — не все помнят, что не означает рука, свисающая в окно, — ты все равно что-то не так считаешь — люди сейчас нервничают. Опять же — Купчино. Это то терпимая то пытка, что на поднятой и приподнятой в локте руке (для обозначения правого вращения) средний палец не поднимался.
Так что я просто замкнул перемычкой контакты 49 и 49а, которые разорвали цепь лампочки, поставил реле обратно и отправился в путь. Поворотниками можно пользоваться как и раньше, разве что они стали не моргать при включении, а гореть постоянно.

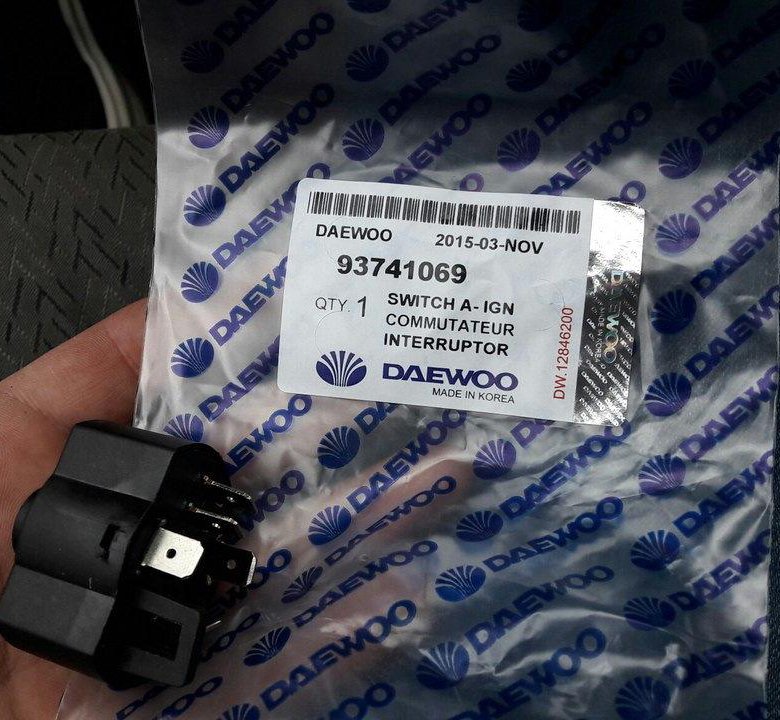

На авторынок я абсолютно не ориентируюсь и был там второй раз в жизни, да и время поджимало, поэтому приличных магазинов с автоэлектроникой не нашел и воспользовался услугами барыга по продаже с лотков попало все — от синих ордеров и до КПП с двигателями в Сборе.
